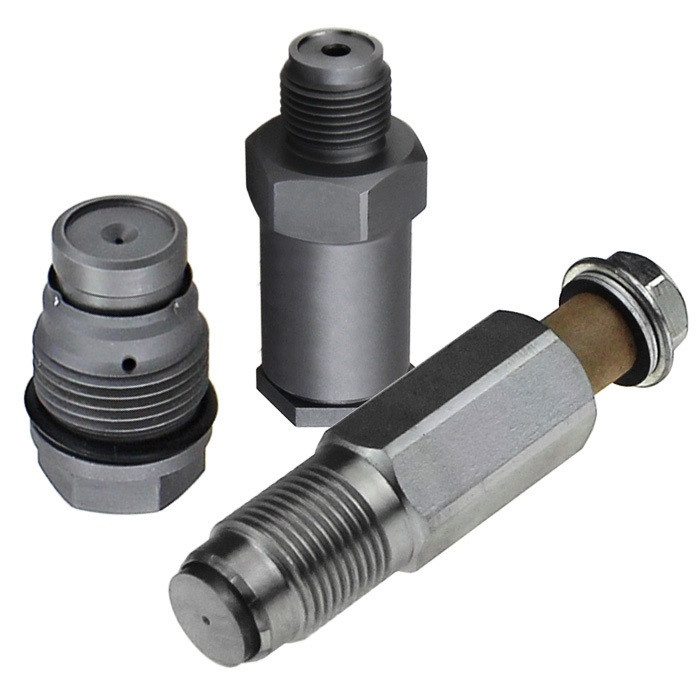

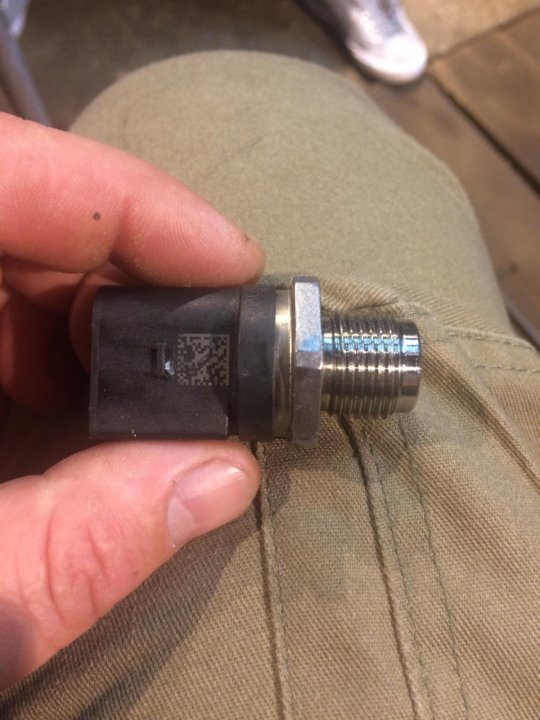

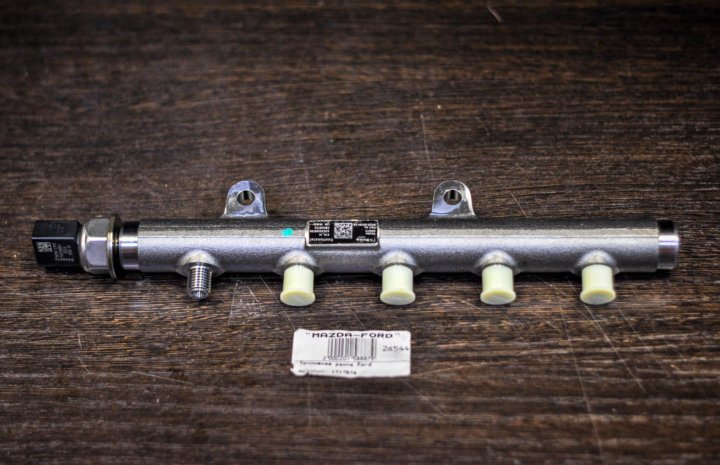

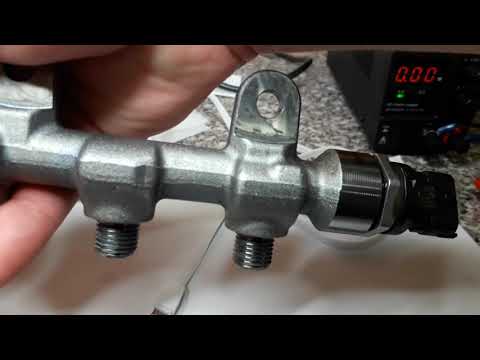

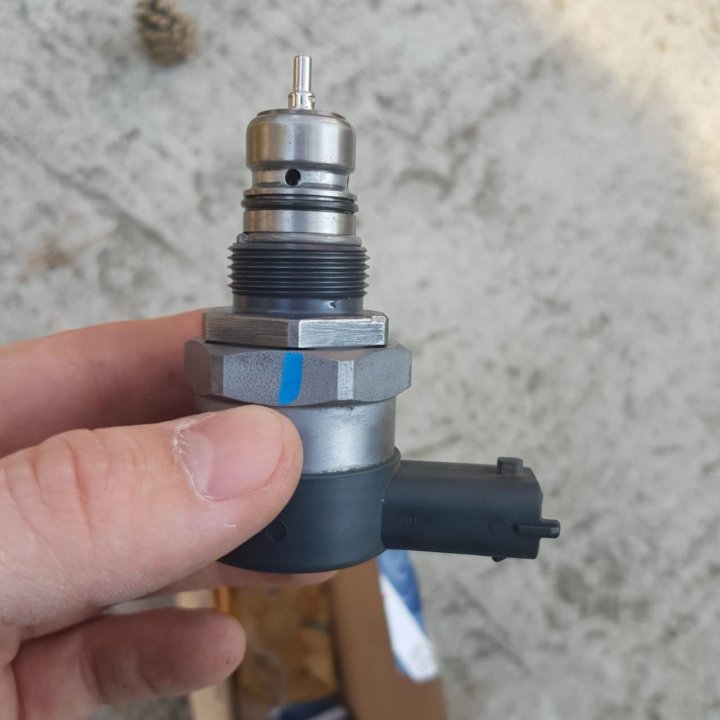

Клапан на топливной рампе: функции, устройство и принцип работы

Принцип работы и устройство регулятора давления топлива

В процессе работы инжекторной системы питания, порция топлива подмешивается в проходящий поток воздуха (или непосредственно впрыскивается в цилиндры). Но чтобы форсунки смогли впрыснуть бензин нужно, чтобы он находился под давлением. Нагнетание топлива осуществляется электробензонасосом.

При этом создаваемое внутри топливной системы давление должно находится в строго заданном диапазоне. И поддерживает его в требуемом значении регулятор давления топлива, используемый в конструкции инжекторной системы.

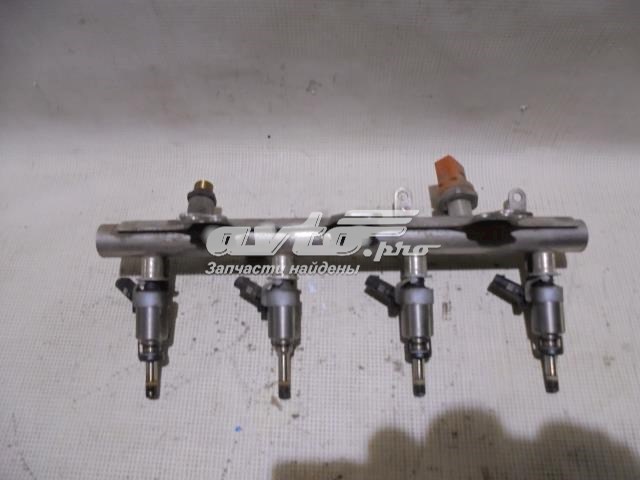

Места установки

Место установки этого элемента зависит от конструктивных особенностей системы питания. В большинстве случаев на авто используются системы с рециркуляцией топлива. Ее особенность сводится к тому, что лишнее топливо, которое уже поступило на форсунки, сливается обратно в бак.  В такой системе регулятор устанавливается на топливной рампе (где и находится топливо перед поступлением на форсунки).

Но есть и системы, у которых рециркуляция не предусмотрена конструктивно, хотя и встречаются они редко. Поскольку сброса части бензина из рампы нет, то регулировка давления в системе осуществляется до того, как топливо попадет в рампу. В таких системах этот элемент устанавливается сразу за топливным насосом. Он может быть врезанным в топливную магистраль или же располагаться в баке.

Особенности конструкции

Регулятор давления бензина – один из немногих элементов системы, который не управляется с электронного блока. Этот узел – полностью механический и его функционирование основано на перепадах давления. Хотя в системах без рециркуляции срабатыванием датчика заведует ЭБУ. Поскольку встречаются они не часто, то далее рассматривать такие узлы мы не будем.

Стоит отметить, что РТД работает не в строго заданных значениях, он подстраивается под режим работы двигателя. То есть, при надобности он увеличивает или уменьшает давление в системе, чтобы обеспечить оптимальное смесеобразование.

Конструктивно этот элемент очень прост и состоит из корпуса, на котором расположены штуцеры и выводы для подсоединения к системе питания. Внутри этот корпус разделен мембраной на две камеры – топливную и вакуумную.

К топливной полости подходят для вывода – один используется для подачи топлива в камеру, а второй ведет на магистраль слива бензина в бак (обратку). Но второй канал закрыт клапаном, который связан с мембраной.

Со стороны вакуумной полости установлена пружина, которая воздействует на мембрану, обеспечивая перекрытие канала слива клапаном. Эта камера посредством штуцера трубкой соединена с впускным коллектором.

Работа регулятора на разных режимах

Принцип работы РТД

Если рассмотреть упрощенно принцип действия, то он достаточно прост. Насос закачивает топливо в рампу, из которой оно попадает также и в топливную камеру регулятора. Как только сила давления превысит жесткость пружины, мембрана начинает перемещаться в сторону вакуумной полости, увлекая за собой клапан. В результате канал слива открывается и часть бензина стекает в бак, при этом давление в рампе падает. Из-за этого пружина возвращает клапан с мембраной на место, и обратный канал закрывается.

Но как уже упоминалось, РДТ подстраивается под режим работы мотора. И делает это он за счет разрежения во впускном коллекторе. Чем больше будет это разрежение, тем сильнее будет его воздействие на мембрану. По сути, создаваемый вакуум создает противодействующее усилие пружине.

На деле все выглядит так: для работы мотора на холостом ходу увеличение количества топлива не нужно, поэтому и не требуется и повышенного давления.

На этом режиме работы дроссельная заслонка закрыта, поэтому во впускном коллекторе воздуха недостаточно и создается разрежение. А поскольку вакуумная камера  связана с коллектором патрубком, то вакуум создается и в ней. Под воздействием разрежения мембрана давит на пружину, поэтому для открытия клапана нужно меньше давления бензина.

При нагрузке же, когда дроссельная заслонка открыта, разрежения практически нет, из-за чего мембрана не участвует в создании усилия на пружину, поэтому давления требуется больше. Таким образом этот элемент функционирует в системе питания в зависимости от режима работы мотора.

Видео: Регулятор давления топлива. Плохо едет, плохо заводится.

Признаки неисправности. Основные поломки РТД

Несмотря на то, что этот механизм с виду незначительный элемент, от его работы в значительной степени зависит функционирование силовой установки. Все просто – если не будет обеспечиваться требуемое давление, в цилиндры будет подаваться меньшее количество бензина чем требуется.

Признаки неисправности

• плохо заводиться;
• глохнет на холостом ходу;
• не развивает требуемой мощности;
• дергается при наборе скорости;
• обороты коленчатого вала «плавают»;

При наличие этих признаков существует вероятность, что неисправен РТД. Но поскольку такие симптомы могут давать также проблемы с электробензонасосом, фильтром или форсунками, то следует сначала удостовериться, что неисправен именно регулятор давления топлива.

В целом, из-за простоты конструкции, этот элемент выходит из строя очень редко. Основными его неисправностями являются снижение жесткости пружины (из-за чего давление в системе не поднимается до нормы), закупорка каналов и потеря герметичности корпуса. А поскольку регулятор считается не разборным, то в случае возникновения проблем он просто заменяется, тем более, что стоит он недорого.

Ещё кое-что полезное для Вас:

• Для чего нужен и как устроен датчик массового расхода воздуха
• Чем отличаются разные марки бензина по октановому числу
• Назначение и особенности работы ДПРВ (датчика положения распредвала — неисправности и проверка)

Проверка работоспособности. Замена

Видео: Замена РДТ на ваз 2114

Проверить работоспособность узла можно при помощи манометра. И сделать это очень просто. На топливных рампах имеется штуцер сброса давления в системе, который и используется для проверки создаваемого давления в системе.

Для примера, рассмотрим, как проверяется регулятор давления на примере ВАЗ-2110 с инжектором. Все, что потребуется для проверки – это манометр, маслостойкий шланг и два хомута. А далее:

Так выкручивается золотник из штуцера

1. Снимаем защитный колпачок со штуцера сброса давления на рампе.
2. Аккуратно и неспешно колесным колпачком отворачиваем немного золотник, выжидаем сброса давления и полностью его выкручиваем.
3. На штуцер надеваем подготовленный шланг и фиксируем его хомутом.
4. Второй конец шланга соединяем с манометром и тоже зажимаем хомутом.
5. Заводим двигатель и устанавливаем малые обороты (холостой ход).
6. Смотрим на манометр. Если насос, форсунки и фильтр в нормальном состоянии, то показания манометра должны составлять 2,8-3,2 Атм.
7. Стягиваем со штуцера вакуумной камеры регулятора патрубок, ведущий к коллектору. Это действие должно сопровождаться повышением давления на 0,2-0,7 Атм.

Если есть хоть какое-то несоответствие, то необходимо искать причину. К примеру, насос не смог обеспечить необходимое давление. И лучше всего начать с регулятора давления, поскольку добраться до него не сложно.

Из инструментов для снятия регулятора на ВАЗ-2110 потребуется ключ на 24 и шестигранник на 5.

Регулятор снимается так:

1. Откручиваем ключом на 24 гайку трубки слива бензина в бак.
2. Шестигранником выкручиваем два болта крепления элемента.
3. Аккуратно его извлекаем.
4. Устанавливаем на место новый элемент.
5. Делаем замеры давления.

Если после проделанной процедуры показания замеров не улучшились, следует проверять работоспособность остальных элементов системы.

Напоследок отметим, что регуляторы давления топлива используются не только инжекторных моторах. В дизельных агрегатах с системой питания Common Rail он тоже используется. Только в этой системе регулятор – электромагнитный и его работой управляет ЭБУ.

Признаки поломки регулятора давления топлива

+7 (495) 236-83-92

Заказать звонок

Всё поменялось с приходом инжектора. Многоточечный впрыск потребовал, по сравнению с карбюратором, давления не просто колоссального, а еще и существенно отличающегося в зависимости от режимов: 5-7 Бар на оборотах и 3-3,5 на холостом ходу. Для топливного насоса, который в инжекторных автомобилях стал электрическим, эти цифры – не проблема. Но излишнее давление может привести к преждевременному выходу из строя форсунок, уплотнителей и других составляющих магистрали.

ЗАЧЕМ НУЖЕН РЕГУЛЯТОР ДАВЛЕНИЯ

Итак, регулятор давления топлива обеспечивает необходимое количество и оптимальную интенсивность подачи горючего в форсунки, поддерживая нормальное давление в рампе. Он представляет собою мембранный клапан-регулятор с двумя камерами: пружинной (воздушной) и топливной. С одной стороны на мембрану давит топливо, попадающее внутрь регулятора через впускные отверстия, с другой на нее воздействует давление впускного коллектора, усиленное пружиной.

Нужно отметить, что использование РДТ в топливной магистрали является хоть и самым распространенным, но не единственно возможным решением.

Существует три основных схемы реализации подачи топлива:

1. С обратной магистралью. Регулятор при такой схеме находится на входе в топливную рампу. В случае, если давление, создаваемое топливным насосом, оказывается больше совокупного давления пружины и рампы, регулятор приоткрывает клапан и производит сброс излишков топлива в «обратку», по которой оно возвращается в бак.
2. Без обратной магистрали. Регулятор давления в этом случае находится в топливном баке, непосредственно рядом с насосом.
3. Без механического регулятора. В этой схеме регулирование давления топлива в магистрали осуществляется топливным насосом с электронной системой управления, а для понижения критического давления предусмотрен клапан сброса.
   Кроме того, бывают и гибридные схемы – например, в распространенной среди дизельных двигателей системе Common Rail топливо также накапливается в рампе и имеется обратная магистраль, но сброс происходит через клапан, управляемый ЭБУ на основе показаний датчика давления. На автомобилях немецкого производства довольно часто установлены топливные фильтры со встроенным регулятором и отходящей от них обратной магистралью.

ПРИЗНАКИ НЕИСПРАВНОСТИ РЕГУЛЯТОРА ДАВЛЕНИЯ

Основные симптомы поломки РДТ примерно идентичны для всех типов конструкций, для бензиновых и дизельных двигателей.

Разделить неисправности регулятора можно на две группы:

1. Критическое падение давления топлива в рампе, из-за того, что РДТ направляет бо́льшую часть горючего назад в бак.
2. Максимальный рост давления в рампе – топливо не попадает в обратку.

На практике, из-за конструктивных особенностей регулятора, первый тип неисправностей встречается намного чаще. В процессе естественного износа, из-за влияния внешних факторов (наличие загрязнения или влаги в топливе) теряет эластичность мембрана, ослабевает пружина, подклинивает клапан.

Признаками того, что регулятор не держит необходимое для рампы давление, являются:

• затрудненный пуск двигателя, при любых погодных условиях;
• неустойчивая работа на холостом ходу, плавающие обороты;
• замедленная или неадекватная реакция двигателя на педаль газа;
• потеря динамики при разгоне, рывки и провалы;
• снижение мощности двигателя;
• повышенный расход топлива.

Впрочем, возрастание расхода происходит не только из-за недостатка топлива в рампе, когда водитель увеличением его подачи пытается компенсировать нестабильную работу двигателя, но, по понятным причинам, и в случае переизбытка при отсутствии сброса.

О такой неисправности могут свидетельствовать и другие симптомы:

• подтекание топлива из рампы;
• черный дым выхлопа;
• хлопки в выпускном коллекторе.

Многие из вышеупомянутых симптомов могут быть вызваны и неполадками в других компонентах топливной системе: бензонасосе, фильтрах, электронных датчиках и прочих. Для того, чтобы убедиться в неисправности именно регулятора давления топлива, необходимо провести диагностику автомобиля.

КАК ДИАГНОСТИРОВАТЬ НЕИСПРАВНОСТЬ РДТ



Один из самых надежных способов определить неисправность регулятора давления – проверить (при горящем индикаторе Check Engine) диагностическим сканером. На автомобилях с OBD II при этом должны определиться ошибки из группы Р0089 (DTC P0089 00, -11, -12, -18, -19), говорящие о той или иной неисправности регулятора.
На автомобилях с двигателями старого образца (как правило, карбюраторных), оснащенных эластичными резиновыми трубками обратной топливной магистрали, для проверки работоспособности РДТ можно пережать обратку при работающем двигателе. Исчезновение симптомов, стабилизация работы четко укажут на неисправность регулятора давления.
Проверить РДТ можно и при помощи манометра. Механический манометр подключают к системе питания двигателя, отсоединив вакуумный шланг.

Нормальное давление в рампе бензиновых впрысковых моторов должно составлять 2,5-3 кГс/см² (или, по-простому, «атмосферы»). При пережатии обратки (если это возможно), давление поднимется примерно на 1 атмосферу. При выключении двигателя допускается лишь незначительное снижение давления в рампе, если оно со временем падает до нуля – значит, РДТ его не держит, соответственно, неисправен.

ЗАКЛЮЧЕНИЕ

Регулятор давления топлива – важный элемент топливной системы, без которого невозможна нормальная работа двигателя. Стоимость детали и работ по ее замене при этом довольно невелика, поэтому при первых же признаках неисправности рекомендуется обратиться к профессионалам. Например, на любую из станций сети умных автосервисов Wilgood.

Оставить заявку

Клапан давления топлива в рампе. Ремонт регулятора давления топлива. Как производится замена регулятора давления топлива

В любой топливной системе двигателя присутствует топливный насос. В бензиновых моторах последнее время устанавливают топливные насосы электрического типа, механические образцы уже устарели и больше не используются на современных транспортных средствах. Механические бензонасосы доживают свой век на автомобилях выпуска прошлого столетия.

Производительность электро бензонасоса должна быть такой, чтобы обеспечить бесперебойную подачу топлива на любых оборотах двигателя и под любой нагрузкой. А как быть, когда мотор работает на холостых или малых оборотах, и порция горючего требуется небольшая? Ведь то давление, которое создается в системе питания двигателя для больших нагрузок, будет избыточным для холостых оборотов. А избыток давления может привести к плачевному результату — к обрыву топливных шлангов или другим поломкам. Для нормальной работы топливной системы и существует регулятор давления топлива.

Что из себя представляет регулятор давления топлива

Регулятор давления топлива (РДТ) — это вакуумный клапан, он перепускает излишки топлива через обратный шланг в топливный бак. РДТ представляет собой корпус, в котором находится клапан, мембрана и пружина. Также в корпусе есть три вывода: два вывода для прохождения топлива через регулятор, третий связан с впускным коллектором. При увеличении оборотов двигателя создавшееся в коллекторе разряжение (на третьем выводе) преодолевает силу пружины и двигает мембрану, тем самым приоткрывая клапан. Лишнее топливо получает доступ ко второму выводу и уходит обратно в бензобак. Нередко РДТ еще называют обратным клапаном.

Как правило, обратный клапан располагается на топливной рампе, также он может врезан топливный шланг обратной подачи системы питания.

Причины неисправностей регулятора давления топлива

Выйти РДТ может по нескольким причинам. Например, на автомобилях российского производства попадаются бракованные детали. На заграничных моделях брака значительно меньше, но можно приобрести дефектный РДТ, покупая неоригинальную запасную часть.

В основном обратный клапан ломается по причине естественного старения. Допустим, это может случиться после ста тысяч пробега или больше. Следует заметить, что отказы обратных клапанов встречаются не часто. Чаще всего в РДТ рассыхается от времени мембрана, реже подклинивает клапан, и еще реже ломается или ослабевает пружина.

Выход датчика из строя может происходить из-за некачественного бензина. К примеру, зимой топливо было залито с водой, и вода попала в регулятор. В случае, если топливный фильтр не заменили вовремя, грязь попадает в детали системы питания, в том числе и в регулятор. В таком случае чаще всего подклинивает клапан РДТ. Что может быть с пружиной, трудно представить, но видимо, ее поломки все же иногда происходят.

Характерные признаки неисправностей регулятора давления топлива

По каким признакам можно определить, что РДТ не работает:

• двигатель очень трудно запускается, нужно долго крутить стартером и при этом держать нажатой педаль газа, для того, чтобы мотор завелся;
• двигатель неустойчиво работает на холостых оборотах или обороты очень низкие, мотор часто глохнет. При этом он совсем не набирает мощность, при попытке газовать получается глубокий провал;
• двигатель спам резко меняет обороты, особенно это заметно на холостом ходу:
• с топливных шлангов подтекает топливо. Попытки подтянуть и заменить хомуты, заменить шланги не помогают.

Как проверить регулятор давления топлива на исправность

Регулятор давления топлива не относится к электрическим датчикам, и проверить его с помощью приборов нельзя. Следует учесть и то, что РДТ не разбирается и не ремонтируется. Кто-то пишет, что можно отремонтировать обратный клапан топлива. Хотелось бы посмотреть, как это выглядит, и где можно купить ремкомплект. Как правило, РДТ стоит недорого, и даже по этой причине его не стоит чинить, если бы он был пригоден для ремонта.

Убедиться в исправности регулятора можно, проверив давление в топливной системе. Обычно это делают механическим манометром, который подключают к системе питания двигателя.

Замер производят следующим образом:

1. подсоединяют манометр к топливной системе;
2. запускают двигатель и смотрят на показания манометра.

Стандартное давление в системе для легкового автомобиля обычно находится в пределах 3 кг/см2. При остановке двигателя давление не должно сразу падать — регулятор перекрывает обратку. Если стрелка манометра быстро уходит к нулю, скорее всего РДТ неисправен.

Еще один способ проверки: если во время работы двигателя удастся пережать шланг обратной подачи топлива, то при исправном регуляторе давление в топливной системе должно увеличиться. Показание стрелки прибора зависит от степени пережатия. Но есть такие иномарки, где пережать обратку не получится — вместо резиновых шлангов стоят металлические трубки, или шланги очень короткие.

В некоторых случаях, пережав обратный шланг, убедиться в неисправности РДТ можно и без манометра. Но это только при одном признаке — когда двигатель троит и совсем не развивает обороты. Если при пережатии обратки начинают работать все цилиндры и мотор приобретает нужную мощность — точно, неисправен РДТ, его необходимо заменить.

Регулятор давления топлива – один из множества узлов автомобиля, которые в целом и создают то, что мы знаем как автомобиль. Из самого названия этого узла вытекает его основное предназначение – регулировка давления топлива. Отсюда можно также сделать вывод, что данный узел относиться к топливной системе авто.

Чтобы сразу прояснить вопрос, зачем вовсе производить регулировку давления в топливной магистрали, отмечу, что современные машины — довольно сложные технические механизмы, над усовершенствованием которых конструкторы бьются из года в год. Так вот, учесть каждый нюанс в работе автомобиля и его двигателя можно лишь получив данные о состоянии того или иного их параметра и своевременно на него отреагировав. Это же касается и . А регулятор давления топливакак раз исоздан для того, чтобы помочь контролировать (либо создавать) постоянное давление в топливной системе.

Описание и принцип работы регулятора давления топлива.

Что такое регулятор давления топлива?

Регулятор давления топлива Шевроле Нива.

1. корпус
2. крышка
3. патрубок для вакуумного шланга
4. диафрагма
5. клапан
6. А –топливная полость
7. Б – вакуумная полость

Регулятор давления топлива представляет собой механизм, где чаще всего регулировка давления происходит посредством открытия подпружиненной мембраны, которая стравливает лишение давление обратно в топливный бак. Кроме пружины усилием, необходимым для открытия мембраны, управляет и сам двигатель в зависимости от того режима работы, в котором он непосредственно находиться. Чаще всего такое управление производиться через разреженный воздух («вакуум») путем соединения гибким шлангом входного коллектора и герметичной полости регулятора давления, одной из стенок, где и есть та самая мембрана.

Принцип действия здесь прост: если двигателю необходимо меньшее давление топлива, это происходит, когда дроссельная заслонка () закрыта, силы разряжения во впуске нарастают, тем самым создается усилие обратное направлению давления пружины регулятора. Тем временем усилие, которое создает топливный насос, остается неизменным, мембрана приоткрывается, и топливо направляется обратно в бак.

Кстати, кроме регуляторов топливного давления, основанных на выше описанном принципе, существуют и узлы, где вместо сил разряжения применяется электрический привод, управляемый микропроцессорным мозгом автомобиля.

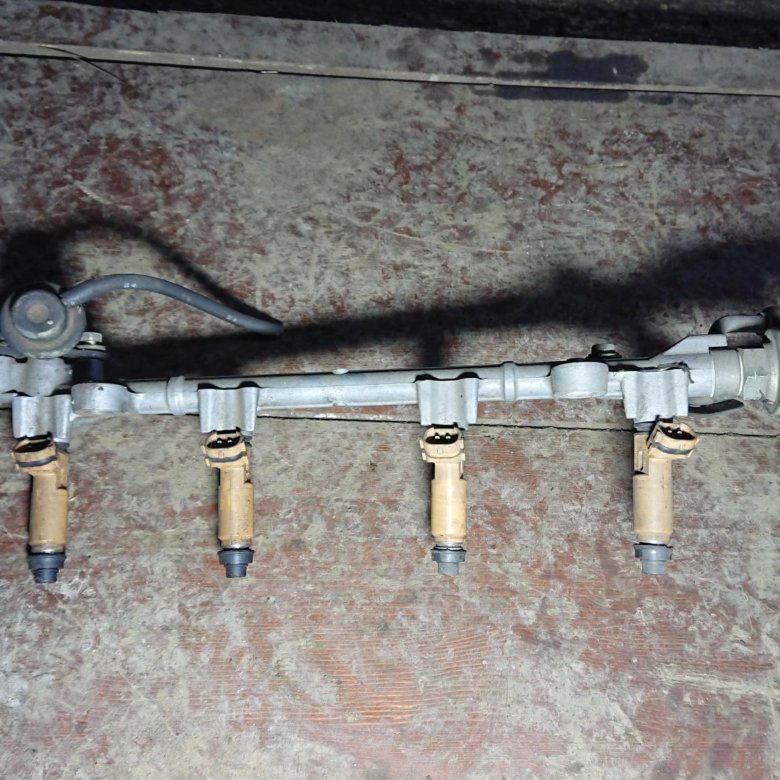

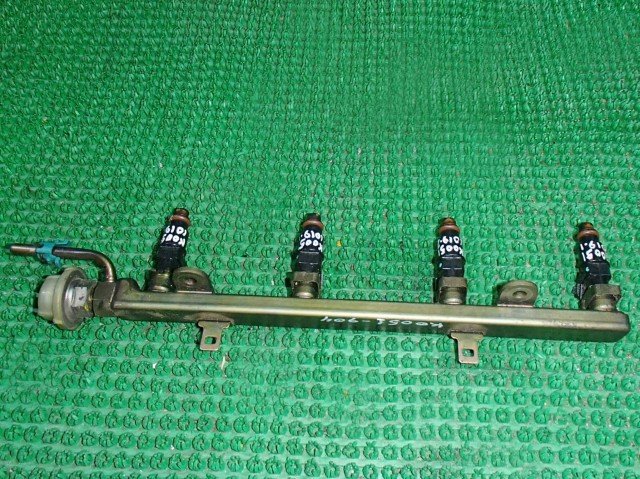

Где находится регулятор давления топлива?

ВАЗ 2111:

Шевроле Нива:

Неисправности регулятора давления топлива.

Самыми распространенными неисправностями, которые могут привести к выходу из строя регулятора давления топлива могут быть: механические повреждения деталей данного узла либо его засорение.

Механические повреждения и неисправности – это следствие устаревания материалов, из которых изготовлен механизм, в результате которого регулятор давления начинает работать не в соответствии с нормативными показателями. К примеру, нарушение вакуума в герметичной полости приводит к невозможности управления регулятором оборотами двигателя, а прослабленная внутренняя пружина — к пониженному давлению в топливной магистрали.

Результаты, к которым приводит засорение регулятора топливного давления, схожи с теми, что провоцируют механические повреждения, но в отличие от последних для восстановления работоспособности данного узла достаточно его просто промыть (прочистить).

Как проверить регулятор давления топлива?

Для того же, чтобы выявить неисправности регулятора давления топлива, проводят испытания автомобиля в соответствии с рекомендациями автопроизводителя. Чаще всего они заключаются в проверке давления топливной системы при различных оборотах двигателя и сравнение их с эталонными показателями.

В дальнейшем поиски причин неработоспособности регулятора топливного давления производят с помощью осмотра герметичности соединений, состояния вакуумного шланга, а также самого регулятора.

Если поверхностный осмотр не выявляет никаких дефектов, регулятор демонтируется и при возможности разбирается. При наличии подозрения на засорение данного узла производится его промывка и повторные испытания.

Ремонт и замена регулятора давления топлива.

При выявлении истинных причин возникшей в регуляторе давления топлива неисправности, производиться ремонт данного узла при помощи ремонтных комплектов или полная его замена узла. Второе исход при поломке непосредственно регулятора давления наиболее вероятен, так как с каждым годом производители только укрупняют ремонтные узлы. А узлы такие неразборные и, по мнению производителей, должны быть заменены в сборке. Поэтому на такие агрегаты вы вряд ли найдете оригинальные запасные части. В лучшем случае технология ремонта будет описана каким-либо «Кулибиным» с применением нелицензионных, чаще всего азиатского происхождении, запасных частей.

В заключении хотелось бы наедятся, что ваш технический словарь пополнился новой необходимой информацией, которая будет полезна, как для собственного развития, так и для применения ее в реальной жизни. Ведь не секрет, но раньше настоящий водитель знал о работе автомобиля все досконально и мог самостоятельно произвести его ремонт. Сегодня же мы из водителей превратились в серую массу незнающих автомобилистов. Так что стремитесь приобщиться к тем великим истокам эры автомобилей!

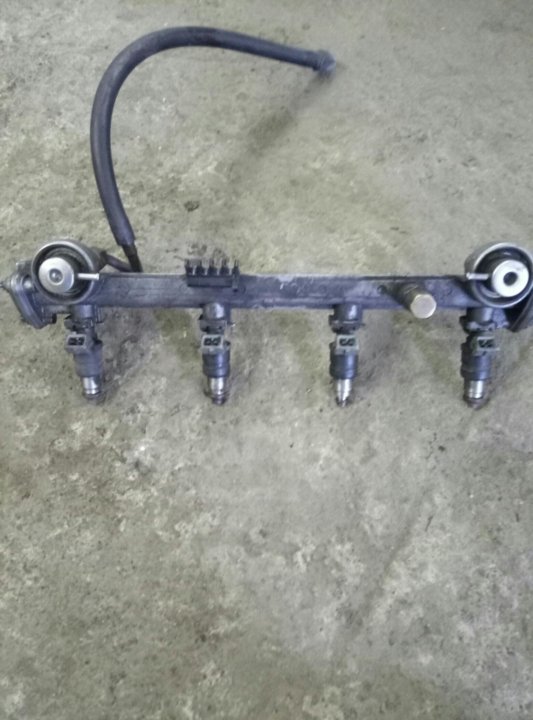

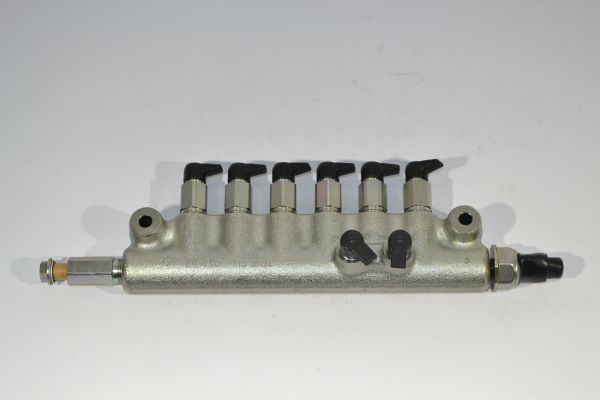

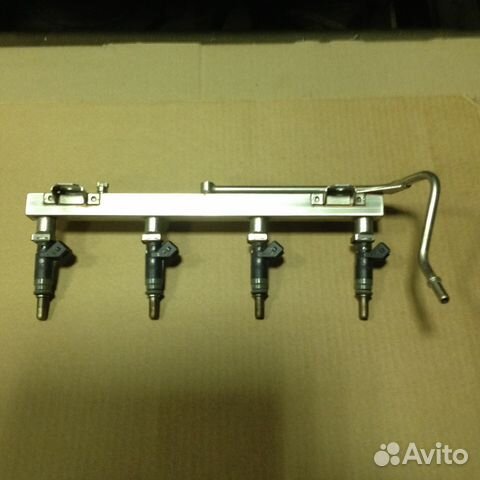

Топливная магистраль и рампа инжектора, питающего форсунки двигателя, работают под давлением порядка 3 Бар. Поскольку подачей бензина занимается электрический насос, в системе задействован специальный клапан, ограничивающий напор горючего. Иначе распылители станут протекать, а мотор – захлебываться переобогащенной смесью. Чтобы избежать проблем с топливоподачей, нужно своевременно диагностировать признаки неисправности регулятора давления топлива (сокращенно – РДТ) и знать способы ее устранения.

Зачем нужен регулирующий клапан?

Система топливоподачи большинства легковых автомобилей предусматривает непрерывную работу электробензонасоса. Он постоянно нагнетает бензин в топливную магистраль и рампу, поднимая давление до максимума (5–7 Бар в зависимости от марки авто). Но такая производительность нужна только при повышенной нагрузке на двигатель, когда он развивает большие обороты и потребляет много горючей смеси. В обычном режиме достаточно напора топлива на форсунках 3–3,5 Бар.

Мембранный клапан давления топлива, устанавливаемый в систему питания мотора после бензонасоса, выполняет 3 основных функции:

1. Ограничивает напор горючего в магистрали при невысоких нагрузках на двигатель, сбрасывая излишки обратно в бак по отдельной трубке.
2. Когда потребление бензина силовым агрегатом возрастает, обратка частично либо полностью перекрывается регулятором. Таким способом клапан поддерживает минимальное давление, необходимое для нормальной работы мотора.
3. Поддержание давления в течение длительного времени после остановки силового агрегата.

Без РДТ насос бы «продавливал» запорные механизмы форсунок и бензин протекал внутрь цилиндров бесконтрольно. Вдобавок регулятор предохраняет магистраль от протечек на соединениях, которые неизбежно появятся от воздействия сильного напора.

Принцип работы РДТ

Устройство клапана и принцип действия зависит от типа топливной системы конкретного автомобиля. Существует 3 способа подачи бензина из бака к форсункам:

1. Насос вместе с регулятором установлен внутри бака, горючее подается к двигателю по одной магистрали.
2. Подача бензина осуществляется по одной трубке, возврат – по другой. Обратный клапан топливной системы находится на распределительной рампе.
3. Схема без механического регулятора предусматривает электронное управление бензонасосом напрямую. В системе присутствует специальный датчик, регистрирующий давление, производительность насоса регулирует контроллер.

В первом случае обратка совсем короткая, поскольку клапан и электронасос сблокированы в единый узел. РДТ, стоящий сразу после нагнетателя, сбрасывает в бак лишний бензин, а необходимый напор поддерживается во всей подающей магистрали.

Справка. Первая схема с регулятором внутри бензобака внедрена на всех автомобилях ВАЗ российского производства.

Второй вариант используется в большинстве иностранных авто. Клапан, встроенный в топливную рампу, перепускает излишки горючего в обратку, ведущую в бак. То есть, к силовому агрегату проложено 2 бензиновых трубки.

Третью схему рассматривать бессмысленно – там вместо регулятора функционирует датчик, чья работоспособность проверяется с помощью компьютера, подключаемого к диагностическому разъему.

Простой клапан давления топлива, устанавливаемый в блоке бензонасоса, состоит из таких элементов:

• цилиндрический корпус с патрубками для подключения подающей и обратной линии;
• мембрана, соединенная с запирающим штоком;
• седло клапана;
• пружина.

Величина напора в подающей магистрали зависит от упругости пружины . Пока большая часть горючего уходит в цилиндры (высокая нагрузка на мотор), она удерживает мембрану и шток клапана в закрытом состоянии. Когда обороты коленчатого вала и потребление бензина снижается, давление в сети возрастает, пружина сжимается и мембрана открывает клапан. Начинается сброс горючего в обратку, а оттуда – в бензобак.

Установленный в рампе регулятор давления топлива работает по аналогичному принципу, но быстрее реагирует на изменение нагрузки и расхода бензина. Этому способствует подключение дополнительного патрубка элемента к впускному коллектору. Чем выше обороты коленвала и разрежение со стороны пружины, тем сильнее мембрана придавливает шток и закрывает проход горючему в обратную линию. Когда нагрузка снижается и обороты падают, разрежение уменьшается и отпускает шток – открывается проток в обратку и начинается сброс лишнего бензина в бак.

Симптомы неисправности элемента

В процессе эксплуатации машины автолюбитель может столкнуться с двумя видами поломки РДТ:

1. Падение давления в рампе ниже допустимого – регулятор направляет большую часть топлива по обратной линии в бензобак.
2. Рост напора до максимума – элемент не пропускает горючее в обратку.

Примечание. Как правило, первая неполадка сопровождается быстрым падением давления в системе после отключения электробензонасоса.

Отследить признаки первой неисправности довольно просто – силовому агрегату катастрофически не хватает топлива для нормальной работы на всех режимах. Симптомы проявляются следующим образом:

• холодный пуск затруднен, двигатель работает крайне нестабильно, пока не прогреется;
• «провалы» в процессе разгона и рывки при движении в гору;
• автомобиль часто глохнет на холостом ходу;
• расход бензина на 100 км увеличивается.

Повышенный расход топлива объясняется действиями водителя, пытающегося компенсировать недостаток горючей смеси нажатием педали акселератора. Ездить в подобном режиме довольно сложно – лучше не откладывая проверить регулятор давления топлива на работоспособность.

Когда клапан не перепускает излишки горючего в бак, наблюдаются такие последствия:

1. Из-за слишком высокого напора со стороны рампы форсунки начинают протекать и заливать цилиндры чистым бензином, а не рабочей топливовоздушной смесью.
2. Мотор плохо заводится «на горячую», выбрасывает черный дым из выхлопной, иногда слышатся хлопки в выпускном коллекторе. Причина – вспышки несгоревшего топлива.
3. Заметно увеличивается расход.
4. На стыках топливных патрубков могут наблюдаться протечки, ощущается резкий бензиновый запах.

Практический опыт показывает, что недостаток топливной смеси проявляется чаще, нежели переизбыток. То есть, наиболее распространенная неполадка РДТ – слив бензина в обратный патрубок и бак.

Причины и способы устранения неполадок

При обнаружении вышеперечисленных признаков следует проверить работоспособность РДТ одним из предлагаемых способов:

• измерьте давление в топливной рампе, его величина должна составлять не менее 3 Бар;
• отыщите шланг обратки и аккуратно передавите его пассатижами на работающем моторе;
• отключите от регулятора вакуумный патрубок, ведущий от коллектора.

Самый надежный способ – измерение с помощью манометра. Прибор подключается к штуцеру на топливной рампе, проверка выполняется на работающем двигателе. Если давление ниже 3 Бар, дополнительно проверьте бензонасос – возможно, агрегат потерял производительность. Для диагностики понадобится тройник с манометром, врезанный в подающую линию. Если насос дает 3 Бар и больше, меняйте РДТ.

Причины потери работоспособности клапана выглядят так:

• пружина потеряла упругость и позволяет мембране перепускать топливо при невысоком напоре;
• загрязнение некачественным бензином;
• заклинивание штока.

В силу особенностей конструкции (корпус элемента завальцован) ремонт регулятора давления топлива в большинстве случаев невозможен, деталь придется менять. Вариант промывки и продувки помогает лишь при засорах внутри элемента.

Передавливание обратной линии делается на холостых оборотах мотора, желательно – «на холодную». Если работа двигателя стабилизировалась, существует проблема с РДТ или насосом. Чтобы определить «виновника», все равно потребуется измерить давление на подаче. Снятие вакуумной трубки от коллектора пробуйте делать на повышенных оборотах – если клапан пришел в негодность, поведение силового агрегата не изменится.

РДТ (регулятор давления топлива) в народе называют «обратный клапан» или «перепускной клапан». Чаще всего, когда возникают следующие проблемы с двигателем: падение мощности, нестабильная работа на холостом ходу, плохой запуск, дерганье – на регулятор давления топлива не обращают внимания. И совершенно напрасно, так как для обеспечения нормальной работы двигателя РДТ играет далеко не последнюю роль.

Количество топлива, которое поступает в камеру сгорания, напрямую зависит от времени работы форсунки, а также от давления в топливной рейке, и давления во впускном коллекторе.

Для контроля за этими тремя факторами и для более точного расчета количества топлива в системах с топливной рециркуляцией устанавливается регулятор давления топлива. Устройство РДТ таково, что он может поддерживать разницу давлений: давление топлива в форсунке, и, одновременно, давление воздуха внутри впускного коллектора. При этом лишнее топливо возвращается обратно по магистрали в топливный бак. Чтобы поддерживать разницу на всех форсунках, регулятор давления топлива монтируется в самом конце топливной рейки.

В системах, где не предусмотрена рециркуляция топлива, РДТ монтируется непосредственно в топливном баке. Благодаря особенностям конструкции, регулятор может поддерживать давление топлива на уровне атмосферного давления. Таким образом, разница между давлением топлива и давлением внутри впускного клапана не постоянная. По этой причине разница обязательно учитывается при продолжительности впрыска топливной смеси.

Устройство РДТ

Регулятор давления топлива – несложный агрегат, его подробное устройство представлено на рисунке:

Держатель клапана присоединен к мембране, н прижимает клапан к седлу. Топливо, которое подается в камеру под давлением через впускные проходы, оказывает давление на мембрану снизу. Сверху на мембрану давит пружина во впускном коллекторе. Иногда давление топлива может превышать давление пружины. В этом случае открывается клапан, через который топливо поступает в обратную магистраль. Таким образом, необходимо учитывать давление внутри впускного коллектора.

В процессе работы топливного насоса, горючее поступает из топливного бака к фильтру, где оно очищается, после чего подается на регулятор давления. РДТ, в свою очередь, постоянно поддерживает необходимое давление топлива в системе. При этом все процессы должны протекать синхронно.

Вся система регулятора находится в стальном корпусе, который способен противостоять высокому давлению. Механизм оснащен диафрагмой, и обратным клапаном, который не дает находящемуся под давлением топливу возвращаться в обратную магистраль.

Как работает регулятор топлива. Режим работы РДТ

Главный режим работы РДТ – холостой ход. Именно в этот момент разрежение топливной смеси достигает самой низкой точки, а давление в топливной рампе – самой высокой.
Необходимо учитывать, что от степени разрежения топливной смеси внутри всасывающего коллектора напрямую зависит давление в рампе: чем ниже разрежение, тем выше давление.
В процессе работы на холостом ходу показатели давления и разрежения достигают максимальных показателей. Значение максимального давления наносят на корпус РДТ, для осуществления контроля давления во время проведения диагностики системы подачи топлива.

Важный момент: в большинстве случаев выхода из строя РДТ не имеет смысла ремонтировать, его необходимо просто заменить на новый. Чтобы не допускать возникновения неисправностей, регулятор необходимо регулярно проверять и следить за давлением в топливной системе. Регулярные профилактические проверки помогут избежать поломок и сэкономить средства на покупку запчастей. Кроме того: вне зависимости от режима работы двигателя РДТ должен четко реагировать на все изменения в работе.

Если РДТ неисправен, как это влияет на двигатель

Если автомобиль работает продолжительное время без регулярного осмотра и мелкого ремонта, это неизбежно приводит к сбоям в работе одной или нескольких систем. Если говорить конкретно о регуляторе давления топлива, то чаще всего, через некоторое время его пружина понемногу проседает и не создает нужного усилия, в результате чего топливо возвращается в бак по обратной магистрали.

Этот процесс существенно снижает давление в топливной рейке, что приводит к заметной потере мощности двигателя. К сожалению, это только одна из проблем, которые возникают при неисправном РДТ. Так, двигатель, теряя мощность, начинает глохнуть на холостом ходу, при переключении передач автомобиль очень плохо набирает скорость. В процессе движения могут возникать рывки. При этом двигатель начинает захлебываться не реагирует на педаль газа, возникает повышенный расход топлива, и.т.д. Все «симптомы» неисправного регулятора давления топлива мы подробно рассмотрим ниже.

РДТ неисправен, признаки неполадок, как неисправность отражается на работе

Некоторые неполадки можно определить непосредственно на слух, но далеко не все. Прочие поломки проявляются непосредственно при работе двигателя авто. Разумеется, такие изменения влияют на работу автомобиля далеко не в лучшую сторону. Поэтому, как только замечен хоть один из перечисленных ниже симптомов, необходимо срочно принимать меры.
В первую очередь нужно проверить состояние РДТ, если появились следующие «симптомы:

• Двигатель начинает очень неустойчиво работать. Причем мотор не «троит» (как это бывает при неисправных или грязных свечах). Звук работы двигателя становится неровным, напоминающим громыхание поезда на рельсах.
• На малых холостых оборотах двигатель начинает глохнуть. Разумеется, что такая особенность характерна для многих неполадок: неправильная установка приводного ремня, грязные или залитые свечи, загрязненный карбюратор, и.т.д. Так что если присутствует только этот «симптом», придется проверять многие узлы.
• В процессе работы двигатель начинает работать рывками, начинаются «проваливания», резко возрастает расход топлива. Однако, опять же, все эти признаки на проблемы в разных узлах, так что крайне желательно делать окончательные выводы по совокупности признаков.
• В отработанных газах отмечается сильное увеличение угарного газа (можно проверить или специальным прибором, или «на нюх).
• При переходе на более высокую передачу автомобиль долго и слабо разгоняется.

Причины выхода из строя РДТ

Собственно, главных причин всего две:

• Поломка клапана.
• Клапан не держит.

При поломке клапана РДТ излишки бензина не поступают обратно в бак, вследствие чего повышается давление от 2.5 кг/см2 и выше. Данная неисправность неизбежно влияет на количество топлива, которое поступает в камеру сгорания – то есть, расход сильно возрастает, при этом топливо сгорает не все и расходуется впустую.

Когда клапан не держит, бензин, как говорится, начинает «шататься» по системе. Это уменьшает напор топлива, отсюда и возникновение «провалов» при резком увеличении оборотов двигателя авто. В разы уменьшается мощность и приемистость двигателя, при запуске возрастает нагрузка на аккумулятор – приходится долго крутить стартер, чтобы создать нужный напор топлива.

Существует несколько способов, используя которые, можно проверить состояние РДТ у себя в гараже. «Классический», он же самый старый вариант – отсоединить или пережать перепускной клапан, при этом наблюдая за силой напора струи. Этот способ пользовался популярностью при проверке давления на ВАЗах. В данное время практически не используется.

Сегодня самым простым и надежным способом проверки является использование манометра.

Необходимо перевести двигатель на холостые обороты, после чего подключить манометр между топливным шлангом и штуцером, предварительно отсоединив вакуумный шланг.
При проведении измерений давление в топливной системе не должно вырасти больше 0.7 Бар.

Как заменить РДТ своими руками. Инструменты, приборы, оборудование и расходные материалы

Для замены регулятора давления топлива много инструментов не нужно. Понадобится следующее:

• Ключи-«шестигранники» необходимого размера (чаще всего на «5»).
• Гаечный ключ на «25».Отвертка.
• Собственно, сам регулятор.

Подготовив этот нехитрый набор, можно приступать к замене РДТ. Порядок действий следующий:

Откручиваем пробку штуцера, внутри находится штопорное кольцо. Внимательно осматриваем его. Если есть повреждения – кольцо порвалось, треснуло, растянулось, и.т.д., то необходимо заменить всю пробку.

Снимаем вакуумный насос с обратного клапана.

Откручиваем гайку, которой крепится трубка слива горючего.

Откручиваем шестигранники, которыми РДТ крепится к рампе.

Извлекаем штуцер обратного клапана из отверстий рампы и сам РДТ отсоединяем от сливной трубки.

После всех проделанных манипуляций остается только установить новый регулятор. При этом все работы проводятся в обратной последовательности. В процессе демонтажа и установки РДТ никаких проблем чаще всего не возникает, разве что уплотнительное кольцо иногда может застрять в рампе, и его приходится оттуда выковыривать.

Если кольцо при этом окажется целым, его можно установить на новый обратный клапан, если нет – заменить.

Как на Алиэкспресс найти и заказать по сходной цене и бесплатной доставкой нужную запчасть для своего автомобиля

В последнее время портал пользуется большой популярностью. Это не удивительно — там можно купить все, что душе угодно, причем по очень приятным ценам. Те, кто заказывал товары из Китая еще лет 5-6 назад, несомненно помнят огромные сроки доставки товара (до полугода), проблемы на таможне, и прочие неприятности. Теперь же сроки доставки в страны СНГ сократились до двух-трех недель, стало больше способов оплаты товара, сайт стал более простым и удобным для покупателя.

Огромное количество автолюбителей заказывают на детали для своих авто. Купить можно все. Не исключение и регуляторы давления топлива — для любой марки. Чтобы совершить покупку, необходимо выполнить следующие действия:

Зарегистрироваться в системе. Для этого вводим свои данные (на латинице!) в соответствующих полях:

После регистрации заходим в свой профиль, и вводим адрес, по которому вам будет доставлен приобретенный товар (тоже на латинице).

После выбора подходящего товара, нажимаем кнопку «купить сейчас, и оплачиваем любым доступным способом, представленным на сайте:

Регулятор давления топлива (РДТ) – это мембранный клапан, находящийся под давлением топлива с одной стороны и пружины впускного коллектора с другой. При снижении оборотов клапан открывается, вследствие чего остаток топлива сливается из двигателя в бак. Когда снова возникает необходимость в подаче топлива, запускается топливный насос, проводя жидкость через фильтр. Далее по цепочке находится установленный на топливной рампе регулятор, на протяжении всего процесса обеспечивающий поддержания надлежащего давления в системе.

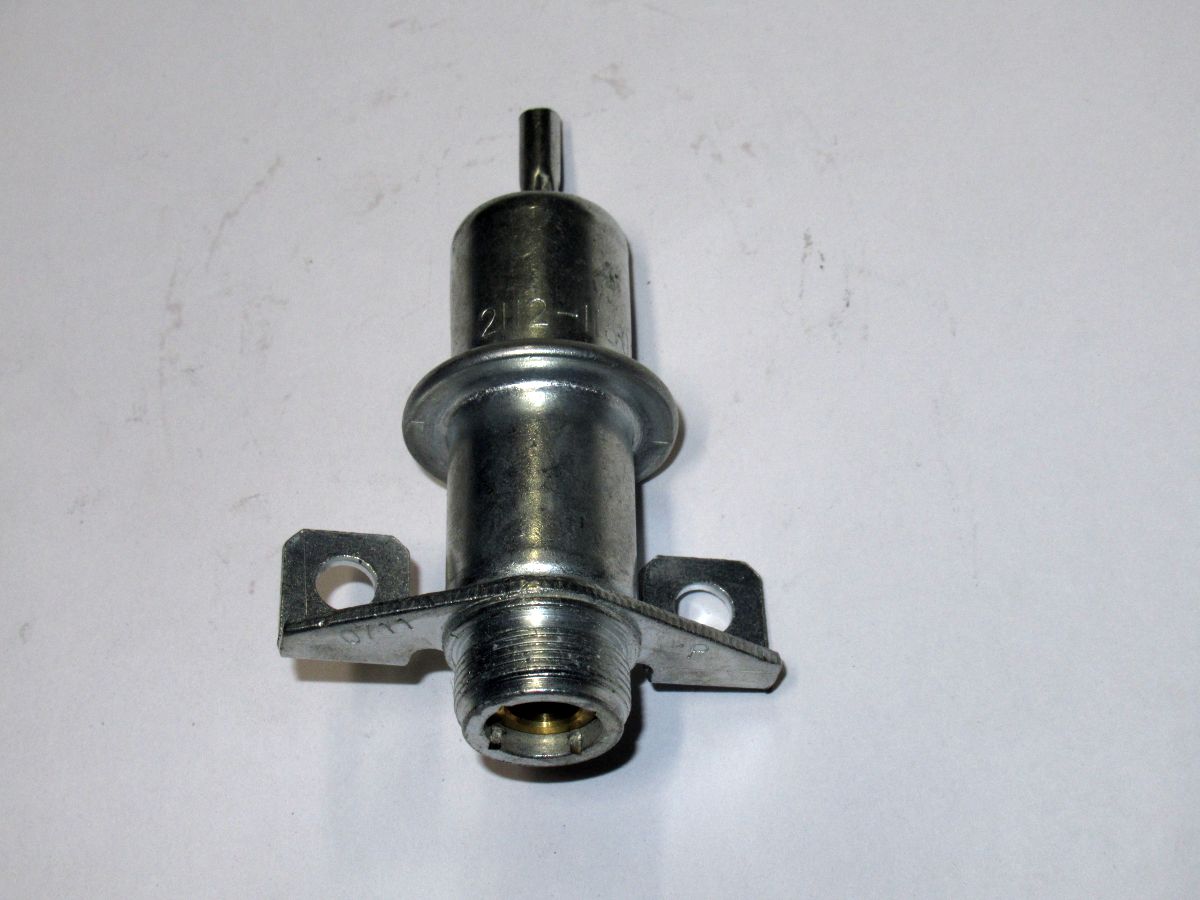

Так выглядит РДТ ВАЗ 2110

Именно в поддержании постоянного давления в двигателях с рециркуляцией топлива и заключается работа РДТ. При отсутствии системы обратного отвода неиспользованного горючего в бак регулятор давления все равно требуется, но в данном случае давление будет меняться в зависимости от длительности впрыска.

Неисправный регулятор может создать определенные затруднения для нормального функционирования двигателя. Пониженное давление в топливной системе не обеспечивает силовой агрегат достаточным количеством горючего, вследствие чего неизбежно падение мощности и нестабильная работа двигателя. Излишнее давление тоже опасно – обрыв топливного шланга или заливание форсунок нельзя отнести к категории незначительных поломок.

Зачастую именно регулятор давления топлива является причиной подобных неисправностей, поэтому их нужно устранять по мере обнаружения, не дожидаясь очередного техосмотра или выхода из строя более серьезных и дорогостоящих элементов двигателя.

Регулятор давления топлива: признаки неисправности

Выход из строя регулятора давления топлива всегда сопровождается достаточно характерными симптомами, причем достаточно явными. О возникновении неисправности РДТ могут говорить следующие признаки:

• неровно работающий двигатель;
• глохнущий на холостых оборотах мотор и плохая реакция на нажатие акселератора;
• заметное снижение мощности и динамики;
• ощущение «захлебывающегося» двигателя при движении;
• завышенный расход топлива;
• протекание топливных шлангов даже при полном затягивании хомутов.

При проявлении описанных выше признаков неисправности необходимо проверить отдельные элементы двигателя, в том числе и регулятор давления топлива – нередко причиной неполадок становится именно он.

Механическая конструкция РДТ подразумевает его выход из строя на вполне понятных основаниях. Чаще всего неисправность регулятора возникает по следующим причинам:

1. Ослабление клапана и проявляющаяся вследствие этого нехватка давления. Клапан устанавливается на пружине, которая со временем имеет свойство просаживаться, тем самым пропуская топливо в бак постоянно. Двигателю не хватает горючего, и он просто не может выдать необходимую мощность.

2. Преграды для движения топлива. Это ситуация, обратная предыдущей: в данном случае клапан мешает движению горючего или полностью перекрывает ему проход к силовому агрегату. Двигатель в таком случае может заглохнуть в любой момент, а топливо начнет выходить из системы через любые доступные отверстия.

3. Подклинивание клапана. Обычно такая «болезнь» становится заметной при разгоне – автомобиль начинает дергать, а мощность двигателя падает и повышается скачкообразно.

Как правило, возникновение неполадок в работе регулятора давления топлива происходит за счет механических повреждений, например, изношенности элементов или их засорения. Независимо от причины неисправности, элемент придется менять – регулятор давления топлива не подлежит ремонту.

Иногда появление проблем не связано с самим регулятором, но очень тесно связано с его работой. Например, при использовании плохого горючего или пренебрежительном отношении к своевременному техосмотру автомобиля могут возникать неисправности, в том числе и связанные с функционированием топливной системы.

Нередки случаи приобретения изначально дефектного РДТ, неспособного выполнять свои функции. Если же этот фактор будет происходить на фоне несвоевременного обслуживания автомобиля, то проблемы неизбежно проявятся в самое ближайшее время.

Как проверить регулятор давления топлива

Регулятор давления топлива – это сугубо механический элемент, поэтому проверить его работоспособность при помощи электрических приборов невозможно. Кроме того, стоит отметить тот факт, что РДТ не является разборным элементом , поэтому при обнаружении в нем неисправностей единственным выходом будет замена. Больно ударить по кошельку такой ремонт не сможет – регуляторы стоят достаточно дешево, и ремонт (если бы он был возможен) обошелся бы значительно дороже.

Чтобы привести автомобиль в нормальное состояние, необходимо проверить РДТ на работоспособность. Существует несколько простых методов, позволяющих самостоятельно установить причины неполадок и устранить их, не прибегая к дорогостоящим услугам специалистов.

Первый способ – визуальный. Его можно использовать только на карбюраторных двигателях, поэтому на сегодняшний день этот метод практически не применяется. Заключается такая проверка в следующем: необходимо пережать или отсоединить клапан и пронаблюдать за струей топлива. По интенсивности струи горючего и определяется неисправность. Способ далеко не самый эффективный, нужной точности обеспечить он не в состоянии, поэтому использовать его не рекомендуется.

Второй способ дает точный результат и позволяет с уверенностью говорить о неисправности РДТ.

Для проверки потребуется манометр, который нужно установить в разрыв между штуцером и шлангом подачи топлива, отсоединив вакуумный шланг. При проверке давление должно расти с 0,3 до 0,7 Бар. Отсутствие роста давления при такой проверке еще ни о чем не говорит, и операцию необходимо повторить с другим вакуумным шлангом. Если же и в этом случае регулятор не выдает давления, то он явно неисправен и требует замены.

Подсоединяя манометр к топливной системе, можно воспользоваться еще одним методом проверки: просто пережать шланг, возвращающий неиспользованное топливо в бак. Стрелка манометра должна будет обязательно отреагировать на подобное обращение. Естественно, такой способ не подходит для проверки топливных систем, в которых используются металлические трубки или слишком короткие шланги.

Этот же способ позволяет выявить неполадку РДТ без использования манометра, если двигатель не развивает нормальные обороты. Пережав обратку при запущенном двигателе, необходимо отследить обороты и послушать двигатель – если его работа выровнялась, то проблема заключается в неисправном клапане регулятора, и его нужно менять.

Видео о том, как проверить неисправность регулятора давления топлива

Итог

Регулятор давления топлива – это небольшой, но достаточно важный элемент топливной системы автомобиля. Проверка регулятора давления топлива и его своевременная замена позволит избежать многих неприятностей. Проверка РДТ осуществляется самостоятельно без каких-либо затруднений, как и его замена, а стоимость нового регулятора достаточно невысока – намного дороже обойдется топливо при завышенном расходе или ремонт топливной системы, ведь одна маленькая неполадка может стать причиной более опасных неисправностей.

Признаки неисправности регулятора давления топлива в рампе

В системе впрыска топлива инжекторного двигателя имеется регулятор давления топлива.

Он предназначен для автоматической регулировки давления бензина в топливной рампе, а так же для изменения его величины в зависимости от нагрузки на двигатель.

Его основные неисправности — две: регулятор не держит давление или регулятор нагнетает слишком большое давление в топливную рампу. В большинстве случаев такая проблема возникает из-за выхода из строя диафрагмы и ее пружины внутри корпуса регулятора, в результате чего они начинают не к месту открывать или, наоборот, закрывать перепускной клапан.

Устройство регулятора давления топлива системы впрыска топлива двигателя 2111 ВАЗ 21083, 21093, 21099

На примере инжекторного двигателя 2111 автомобилей ВАЗ 21083, 21093, 21099 определим основные признаки неисправности регулятора давления, установленного на его топливной рампе.

Признаки (симптомы) неисправности регулятора давления топлива

1. Повышенный расход топлива двигателем автомобиля.

В одном случае, если имеется заклинивание клапана регулятора в закрытом положении, бензин не сбрасывается через «обратку» назад в топливный бак. Давление в топливной рампе растет. Бензина через форсунки впрыскивается слишком много. Топливная смесь становится обогащенной. Расход топлива растет.

В другом случае, если клапан регулятора завис в открытом или полуоткрытом положении, давление в рампе падает, бензина впрыскивается меньше, топливная смесь обедняется. Двигатель не хочет ехать и разгоняться. Водитель постоянно газует, пытаясь газом устранить вялый разгон, тем самым способствуя повышенному расходу бензина.
hr>

2. Слишком большие обороты холостого хода двигателя.

Так же, в случае, если имеется заклинивания клапана регулятора в закрытом положении и бензин не сбрасывается через «обратку» назад в топливный бак,  давление в топливной рампе растет (бензонасос может в легкую нагнать до 7-ми атмосфер). Бензина через форсунки впрыскивается слишком много. Топливная смесь становится обогащенной. Обороты холостого хода становятся слишком высокими.

3. Неустойчивые обороты холостого хода.

Из за потери подвижности (зависания) диафрагмы внутри регулятора давления бензин из топливной рампы может постоянно сбрасываться в обратную магистраль (а не только тогда когда это нужно). Поэтому обеспечить требуемый уровень давления топлива регулятор не может. Давление на форсунках падает, а чем меньше давление на форсунках, тем меньше бензина впрыскивается в топливную смесь. Она становится бедной и двигатель на ней не хочет работать. Троит и пытается заглохнуть.

В такой ситуации (да и любой другой, связанной с изменением состава смеси) контроллер ЭСУД будет пытаться скорректировать состав топливной смеси по показаниям датчика кислорода (ДК). Но, в случае неисправности регулятора, это мало поможет.

4. Двигатель не развивает достаточной мощности и приемистости.

На регулятор давления топлива сверху надет резиновый шланг, идущий к ресиверу. По нему разрежение подается из ресивера в полость над диафрагмой регулятора давления. Такая система позволяет в зависимости от открытия или закрытия дроссельной заслонки (то есть изменения разрежения в ресивере) регулировать давление бензина в рампе и соответственно количество впрыскиваемого топлива (от 2,8 до 3,2 бар). Если нагрузка на двигатель большая (заслонка открыта), давление топлива выше, смесь богаче. Если нагрузка ниже (заслонка прикрыта), давление ниже, смесь беднее. Регулировка давления происходит за счет перемещения диафрагмы от величины разрежения. Она воздействует на клапан внутри регулятора и тот либо перекрывает «обратку», либо, наоборот, открывает ее. Тем самым либо стравливает давление топлива, либо нагнетает его. Если такой автоматической регулировки не происходит, то двигатель теряет мощность и приемистость.

Так же, если клапан регулятора завис в открытом или полуоткрытом положении, давление в рампе падает, бензина впрыскивается меньше, топливная смесь обедняется. Двигатель не хочет ехать и разгоняться.

Примечания и дополнения

— Неустойчивый холостой ход и проблемы с мощностью двигателя могут иметь место если неисправен электробензонасос топливного модуля в топливном баке или засорен топливный фильтр. Тогда он не нагнетает давление до нужной нормы. В таком случае к этим неисправностям прибавляется затрудненный запуск двигателя автомобиля. Хотя, ряде случаев, затрудненный запуск может быть по причине неисправности регулятора давления, но это если его клапан по каким-то причинам открыт во время пуска и бензин прямотоком сливается в бензобак, не создавая давления на форсунки.

В любом случае проверить исправность регулятора давления и электробензонасоса можно измерив величину давления в топливной рампе двигателя при работе на холостом ходу. Норма от 2,8 до 3,2 бар. Если выше нормы — однозначно неисправен регулятор давления, ниже нормы — либо регулятор, либо бензонасос или имеется засорение фильтров в системе питания.

— В системе питания двигателя 11183 (1,6 л) регулятор давления установлен в топливном модуле, в бензобаке автомобиля. «Обратки» в этой системе нет и бензин сбрасывается прямо в баке. Признаки (симптомы) его неисправности аналогичны перечисленным выше.

Еще статьи по инжекторным двигателям автомобилей ВАЗ

— По каким признакам можно определить, что текут форсунки?

— Почему вода течет из выхлопной трубы глушителя?

— Нет искры инжектор ВАЗ

— Регулировка выступания иглы регулятора холостого хода (РХХ) ЭСУД ВАЗ 21083, 21093, 21099

— Предохранители и реле ЭСУД автомобилей ВАЗ 21083, 21093, 21099 с инжекторным двигателем

— Схема системы улавливания паров топлива двигателя 2111 (Евро 2)

Подписывайтесь на нас!

Обратный клапан топливной системы: как проверить клапан

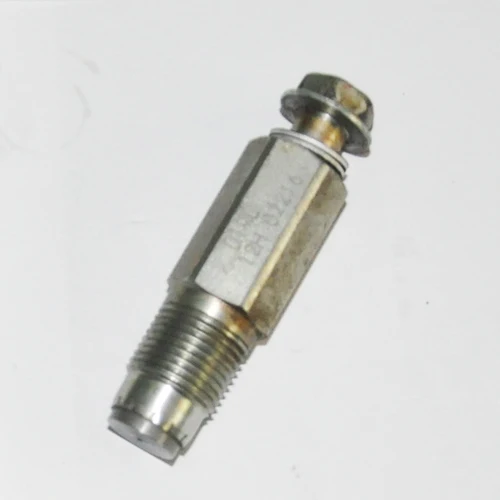

Предохранительный клапан топливной системы

Не стоит говорить о том, что топливные системы автомобиля (ТС) являются довольно сложными устройствами, к которым без специфических знаний лучше не приближаться. С другой стороны, знание матчасти и кое-какой опыт, уже рассматривается, как возможность самостоятельно отремонтировать тот или иной дефект. Например, если внимания требует обратный клапан топливной системы.

Конструкция

Содержание

• 1 Конструкция
• 2 Расположение
• 3 Неполадки
  • 3.1 Способы проверки работоспособности ОК
• 4 Установка дополнительного ОК
  • 4.1 Видео: как проверить предохранительный клапан

Любой обратный клапан (ОК) – это не что иное, как элемент, обеспечивающий движение топлива в одном направлении. Он может перекрывать слив неиспользуемого горючего обратно в топливный бак.

Конструкция его, как правило, подразумевает наличие откалиброванного седла из мягкого металла. Клапан пропускает бензин или солярку в одном направлении, но при остановке двигателя клапан автоматически запирается, и движение жидкости прекращается.

Клапан топливной системы и трубка

Несмотря на простоту конструкции перепускного клапана, его неполадка или банальное отсутствие в системе способно привести к большим трудностям. К примеру, невозможно нормальное функционирование мотора, его запуск усложняется.

Не нужно при этом путать ОК с редукционным клапаном. Последний отвечает за стабильность давления, хотя и функционирует в паре с обратным клапаном.

Подробнее о редукционном клапане. Он отвечает за выравнивание давления на участке топливной рампы, там где топливная жидкость поступает в форсунки. Если бы не было этого клапан, форсунки получали бы горючее под разными давлениями или без него, вследствие чего не могли бы передавать бензин дальше, в камеру.

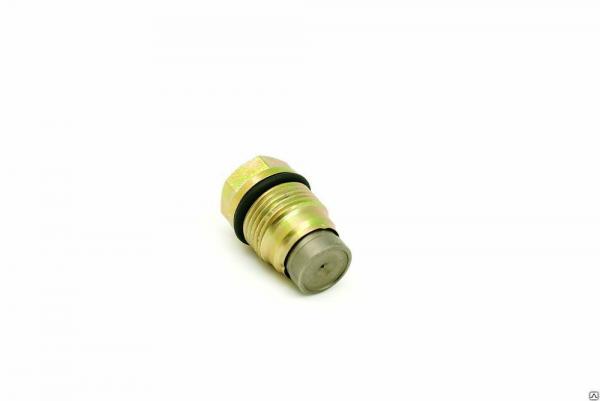

Редукционный клапан или регулятор давления

Регулятор прекращает подачу горючего на форсунки, когда останавливается двигатель и отключается зажигание. Просто срабатывает запорный механизм, который отсекает часть линии горючего. Бензин остаётся только на участке между топливным насосом и рампой, если исправен ОК. Если нет, топлива в системе не будет, оно утечёт обратно в бак.

Расположение

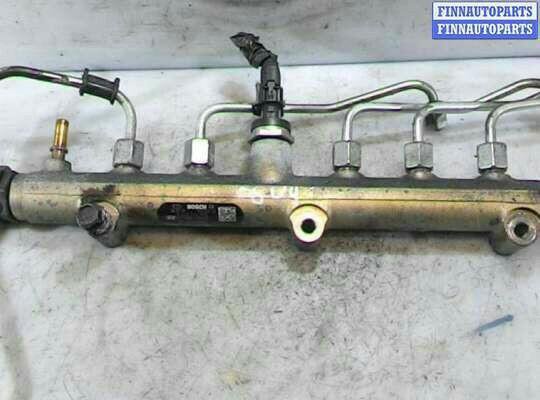

Устанавливаться ОК может в разных местах: в корпусе топливного насоса, на рампе или просто между баком и форсунками. Точное местоположение зависит от конкретной модели авто.

К примеру, на большинстве дизельных машин ОК ставится между подкачивающим устройством низкого давления и ТНВД. Здесь он отвечает помимо своих основных функций за стабильность давления на входе ТНВД. Примеры: КАМАЗ, Татра, грузовики Ман и т.д.

Где находится обратный клапан топливной системы

А вот в КамАЗах, предназначенных для эксплуатации в арктических условиях, в системах грузовиков Магирус, обратный клапан установлен перед системой подогрева.

На Вазах с инжекторами, оснащёнными 16-клапанными моторами, ОК устанавливается либо в топливном насосе, либо на рампе. А вот в карбюраторных Ваз старого типа, на «классике» — его нет. Зато функция предусмотрена. Роль ОК играет сам топливный насос, установленный на БЦ.

Заботливые владельцы старых машин, в том числе Мазды 323 и Опеля Кадет сами модернизируют топливные системы, устанавливая обратные клапаны ближе к карбюратору или инжектору. Тем самым, облегчается пуск двигателя, ведь горючее больше не сливается обратно в бак, даже при самых низких температурах или разгерметизации каких-либо соединений.

Неполадки

Почему ОК выходит из строя. Такое происходит довольно часто, так как на рынке сегодня в процентном отношении больше стало брака. Китайские подделки по низкой и средней стоимости привлекают внимание автомобилистов, не подозревающих подвоха. Стоит установить такую деталь, и уже через некоторое время возникают неполадки.

Как проверить обратный клапан топливной системы

Если деталь качественная, то неисправность возникает по естественной причине – вследствие износа. Как правило, портится либо пружина, либо мембрана. Полностью отказывает клапан крайне редко, что делает ему честь.

Ещё одна распространённая причина выхода из строя, наблюдаемся в последнее время, это низкое качество топливо. Бензин или солярка, смешанная с водой, губительны для многих деталей топливной системы.

Характерные признаки неисправности ОК выглядят так:

• неожиданно меняются обороты в режиме ХХ;
• запуск мотора происходит только после нажатия на педаль газа, хотя раньше он заводился одним лишь кручением стартера;
• на низких оборотах двигатель функционирует крайне нестабильно;
• из подающих и обратных топливных трубок утекает жидкость, хотя герметизация шлангов не вызывает сомнений.

ОК имеет механическую конструкцию. С одной стороны, кажется, что это хорошо, и его можно починить легко, если разбираться в механике. На самом деле элемент неразборный, и невозможно провести диагностику его функциональности с помощью электронных приборов, датчиков, например.

Способы проверки работоспособности ОК

Для определения исправности клапана применяются различные методы. Один из них основан на проверке уровня давления. Измеряется он манометром, подключённым к той части системы, которая обеспечивает подпитку двигателя бензином. Нормальный уровень давления должен составлять 3 кг/см2 (легковые авто). Также, уровень не должен резко снижаться при остановке двигателя. В противном случае это тоже указывает на неисправность клапана «обратки».

Манометр

Некоторые эксперты советуют проверять ОК, путём сжатия шланга «обратки». В этом случае, если с клапаном всё в порядке, уровень давления должен повыситься. Способ подходит для тех машин, в которых «обратка» выполнена из резинового шланга. Однако многие автомобили оснащены металлическими трубками или «обратка» чересчур короткая, пережать её не получается.

Существует ещё один способ диагностики, без манометра, подходящий для моторов, нестабильно работающих и плохо набирающих обороты. Опять же, пережимается «обратка». Одновременно нужно следить за работой ДВС. Если обороты двигателя повышаются, и все цилиндры нормально функционируют, скорее всего, ОК неисправен.

Очевидно, что от испорченного клапана ничего хорошего ждать не стоит. Падение оборотов двигателя, нестабильная работа цилиндров, затруднённый пуск, завоздушивание – всё это придёт рано или поздно, если не работает клапан.

Пережать обратку

Интересно будет рассмотреть причину завоздушивания системы, которая открывает глаза на принцип работы ОК. После остановки двигателя топливная жидкость в некотором количестве должна оставаться в камере, ожидая следующего пуска. Если клапана нет, или он испорчен, бензин/солярка уходят обратно в бак, а их место занимает воздух. Пока не развоздушить систему, не привести в норму давление, мотор не заведётся.

Установка дополнительного ОК

Рекомендуется, как вариант модернизации системы, в которой родной клапан больше не держит (или его нет вообще). Только нужно постараться выбрать качественный клапан, и размеры сечения должны подходить. Например, некоторые модели вазовских клапанов не подходят на иномарки. Установить их можно, но держат они недолго. Как только резко ускоряешься или поднимаешься в гору, клапан проскакивает, автомобиль начинает захлёбываться.

Лучше будет купить ОК с разбора. Найти топливный насос конкретной модели авто, проверить клапан, если он работает, взять. При этом неважно, работает сам насос или нет. Главное, чтобы держал клапан.

Обратный клапан топливной системы Нексия

Остаётся врезать клапан в линию, в любом удобном месте. Например, между бензонасосом и фильтром. Затем проверить на горке или при ускорении, не захлёбывается ли машина.

Видео: как проверить предохранительный клапан

Для чего нужен регулятор давления топлива и как его проверить

• Главная
• Статьи
• Великий уравнитель: для чего нужен регулятор давления топлива и как его проверить

Автор: Михаил Баландин

Мы уже привыкли к тому, что машины со временем становятся всё умнее и умнее. И если раньше непонятные «инжехтор с компухтером» вызывали опасения (карбюратор казался как-то надёжнее, а небольшое количество изоленты и алюминиевой проволоки могло спасти от многих неприятностей на дороге), то потом к наличию ЭБУ привыкли и стали ему полностью доверять. Мол, блок сам знает, сколько там надо дунуть и плюнуть, чтобы машина поехала. Знать-то знает, но некоторыми вещами он управлять всё-таки не умеет. Например, давлением топлива в рампе. И для контроля этого параметра на моторах с распределённым впрыском до сих пор используют довольно примитивное, но очень нужное устройство – регулятор давления топлива, или РДТ.



Тут добавим, тут убавим

Итак, для чего нужен этот регулятор? Вот для этого и нужен: регулировать давление в топливной рампе (а значит, и в форсунках). Причина такой необходимости очевидна. В различных режимах работы мотора (под разной нагрузкой и с разными оборотами) количество потребляемого топлива тоже разное. И если воздухом заведует дроссельная заслонка, то регулировать подачу бензина немного сложнее. Можно, конечно, менять время работы форсунок, но этого недостаточно – нужно менять и давление в них. Иначе не получится придерживаться пропорций стехиометрической смеси 14.7:1. На холостых оборотах давление должно быть ниже, на высоких, когда расход топливо-воздушной смеси выше, и давление должно быть больше. Как это устроить, если давление, которое создаёт бензонасос, всегда одинаковое?

Начать нужно с того, что бензонасос – парень мощный, и потенциал у него намного выше, чем кажется. Новый бензонасос создаёт давление заметно выше требуемого. Оно и понятно: со временем будут забиваться фильтры (а в некоторых насосах стоит несменный фильтр), могут загрязняться и форсунки, и топливная магистраль. Поэтому изначально насос качает давление больше, чем требуется. Избыток этого давления совершенно не страшен: можно сделать клапан, который сбрасывал бы излишки давления в какую-нибудь обратную магистраль, откуда это избыточное топливо возвращалось бы в бак. Вроде тут всё просто, и такой простенький клапан и мог бы стать регулятором давления, но остаётся нерешённым очень важный вопрос с регулировкой давления в зависимости от оборотов. А где можно взять давление, которое сообщало бы такому клапану об оборотах мотора? Разумеется, во впускном коллекторе, разрежение в котором тем больше, чем ниже обороты. Вот эту зависимость и можно использовать в регуляторе давления. И в итоге получилась очень изящная конструкция, которая по своей сути является мембранным клапаном. Но если с одной стороны на мембрану давит топливо (что вполне логично), то с другой кроме пружины есть ещё одно усилие – вакуум впускного коллектора. Именно поэтому к регулятору давления подходят не только топливные трубки, но и вакуумная трубка из коллектора. И работает эта система следующим образом.

На низких оборотах сильное разрежение растягивает пружину, мембрана под действием давления бензина легко прогибается, запорный клапан приоткрывается и позволяет бензину спокойно течь в обратную магистраль. Как только обороты начинают подниматься, разрежение в коллекторе становится слабее, и вакуум уже не может эффективно мешать пружине нажать на мембранку. Топливу требуется большее давление, чтобы преодолеть сопротивление пружины и открыть запорный клапан. А значит, его становится больше. В обратку уходит меньше бензина, а в форсунки – больше. Таким образом регулятор поддерживается приблизительно постоянное давление топлива в рампе. Понятно, что абсолютно точно он этого сделать не может (точность механического устройства в любом случае меньше, чем того хочет блок управления двигателем), но этого вполне достаточно, чтобы ЭБУ мог регулировать топливную коррекцию в не слишком широких рамках. Ну а регулятор давления топлива благодаря своей незамысловатой конструкции получил «свойское» название «перепускной», или «обратный» клапан. На самом деле, конечно, это не просто клапан, а довольно хитрый: управляемый вакуумом во впускном коллекторе.

Что может пойти не так?

Несмотря на то, что устроен РДТ не слишком сложно, он иногда может чудить. Чаще всего проблема с ним одна: если регулярно заправлять машину из лужи на бензоколонке, он забьётся всякой дрянью, которой в нормальном бензине быть не должно. Правда, в этом случае с большей вероятностью пострадают более нежные форсунки, но и регулятор имеет право взбунтоваться и, например, закиснуть. Кроме того, на некоторых регуляторах есть свой маленький фильтр-сеточка, которая со временем тоже забивается отложениями. В результате РДТ начинает либо работать недостаточно точно, либо перестаёт работать вовсе. Чем это чревато?

Разумеется, чревато это нарушением состава топливной смеси, которая может стать или слишком богатой на холостых оборотах, или бедной – на высоких. Симптомы неисправности очень разнообразны: тут могут быть и чёрный выхлоп из трубы, и снижение тяги (и, соответственно, динамики), и перегрев до калильного зажигания… В общем, последствий очень много, и заподозрить во всём этом безобразии регулятор давления получается не у всех.

Конечно, ЭБУ старается ситуацию исправить. По сигналу управляющего лямбда-датчика блок видит, что со смесью происходит что-то не то. Например, в ней оказывается слишком много кислорода, что говорит о нехватке бензина. ЭБУ пытается увеличить время впрыска форсунок, но увы: сколь долго бы форсунки ни пытались впрыскивать бензин, впрыскивать им нечего – попросту не хватает давления. Иногда на этом этапе под подозрение попадает топливный насос: мол, он не справляется со своими задачами. И действительно: если в этот момент к рампе подключить манометр, может показаться, что барахлит насос – давление будет низким. Но откуда ему там взяться нормальному, если заклинивший РДТ решил всё, что может, перепускать сразу в обратную магистраль?

Ещё один характерный симптом заклинившего в открытом положении клапана – плохой пуск мотора после стоянки. Исправный регулятор позволяет достаточно долгое время сохранять в топливной магистрали высокое давление. Неисправный (застывший именно в открытом положении) РДТ делать этого не может, в результате чего форсунки успевают «надышаться» воздухом. Приходится дольше обычного крутить мотор стартером, чтобы из топливной рампы вышел весь воздух и там набралось давление бензина.

Если клапан заклинил в обратном положении (запертым), то одним из признаков этой неполадки будут залитые при пуске мотора свечи. В обратку излишки бензина уйти не могут, давление в рампе повышенное, и форсунки на холостых оборотах льют намного больше, чем того требуется.

Как видите, заподозрить в таких противоположных по своему характеру проблемах одну маленькую детальку сложно. Но, к счастью, её довольно легко проверить.

Так как степень открытия клапана зависит исключительно от разрежения в коллекторе, достаточно убрать этот единственный управляющий сигнал и посмотреть, как изменится характер работы мотора. Другими словами, будет достаточно запустить мотор и на холостых оборотах отсоединить от РДТ вакуумную трубку. Так как разрежения регулятор при этом видеть перестанет, он подумает, что обороты резко выросли, и ему ничего не останется, как максимально повысить давление. Это сразу же изменит характер работы мотора: сначала обороты повысятся, затем будут заметны признаки работы на богатой смеси – например, повышенная дымность. Если изменения есть, регулятор можно признать условно исправным. Если же никакой реакции на снятие трубки не последовало, он точно умер.

Абсолютно, а не условно исправным регулятор можно признать только после проверки давления топлива в рампе манометром. Если при изменении оборотов коленвала в широком диапазоне давление остаётся в норме, РДТ исправен, если нет – он не работает. Этот способ проверки точнее, но не у всех дома есть подходящий манометр, а в страдающей душе – желание его куда-то подключать. Так что для быстрой, но вполне достаточной на первом этапе диагностики подойдёт более простой первый  способ с отключением вакуумной трубки.

Что делать?

Теоретически ремонтировать регулятор давления топлива не принято – его просто меняют. Обычно он стоит не слишком дорого, а ресурс у него высокий, так что всегда было проще купить новый, быстренько его заменить и радоваться жизни ещё много десятков (обычно даже сотен) тысяч километров. Но если вы испытываете сложности с поиском запчастей или их стоимостью, то можно вспомнить, что регулятору может помочь хорошая чистка. Если она не поможет, то его придётся всё-таки менять.

Чистить его можно любым способом. Если у него забилась сеточка-фильтр, поможет какой-нибудь карбклинер. Если он совсем грязный, можно использовать и ультразвуковую ванну, и любые другие способы, но, к сожалению, шансов, что всё это ему поможет, не так уж и много. Возможно, у него уже износился сам клапан, а может быть, мембрана. Тут уже никакая чистка не спасет, а некоторых случаях она может добить РДТ окончательно. Например, если слишком агрессивная химия расквасит и без того полумёртвую мембрану. В общем, если с регулятором давления есть проблемы, лучше смириться с необходимостью покупки новой детали – это будет намного проще и надёжнее сомнительного ремонта.

практика



Новые статьи

Статьи / Шины и диски Правда или действие: стоит ли ремонтировать шины при помощи жгута Ремонт шины при помощи жгута сродни игре «правда или действие». «Правда» говорит о ненадежности и порой даже опасности экспресс-ремонта колес своими руками. Ну а «действие» позволяет рискнут… 748 0 1 29.09.2022

Статьи / Владимир Шмаков, Chery: в ценообразовании важна не только разница курсов валют По итогам прошлого года марка Chery оказалась в лидерах по продажам среди китайских брендов. В этом году в Chery намерены повторить успех, а суббренд Exeed продолжает набирать обороты. Но це… 863 2 0 25.09.2022

Статьи / Практика Снижаем октан: действительно ли можно ли ездить на 95-м бензине вместо 98-го В Сети можно найти немало случаев, когда «серьёзный технический эксперт» утверждает, что нет ничего страшного в том, чтобы в целях экономии ездить на бензине, октановое число которого чуть н… 4457 0 1 23.09.2022

Популярные тест-драйвы

Тест-драйвы / Тест-драйв Haval Dargo против Mitsubishi Outlander: собака лает, чужестранец идет В дилерском центре Haval на юге Москвы жизнь кипит: покупатели разглядывают машины, общаются с менеджерами и подписывают какие-то бумаги. Пока я ждал выдачи тестового Dargo, такой же кроссов… 11798 7 109 13.09.2022

Тест-драйвы / Тест-драйв Мотор от Mercedes, эмблема от Renault, сборка от Dacia: тест-драйв европейского Logan 1,0 Казалось бы, что нового можно рассказать про Renault Logan второго поколения, известный каждому российскому таксисту, что называется, вдоль и поперёк? Однако конкретно в этом автомобиле есть… 10558 10 41 13.08.2022

Тест-драйвы / Тест-драйв Geely Coolray против Haval Jolion: бесплатный сыр? Если бы! Хотите купить сегодня  машину с полноценной гарантией, в кредит по адекватной ставке, без диких дилерских накруток? Сейчас это та еще задачка, ведь полноценную цепочку «представительство – з. .. 7437 25 30 10.08.2022

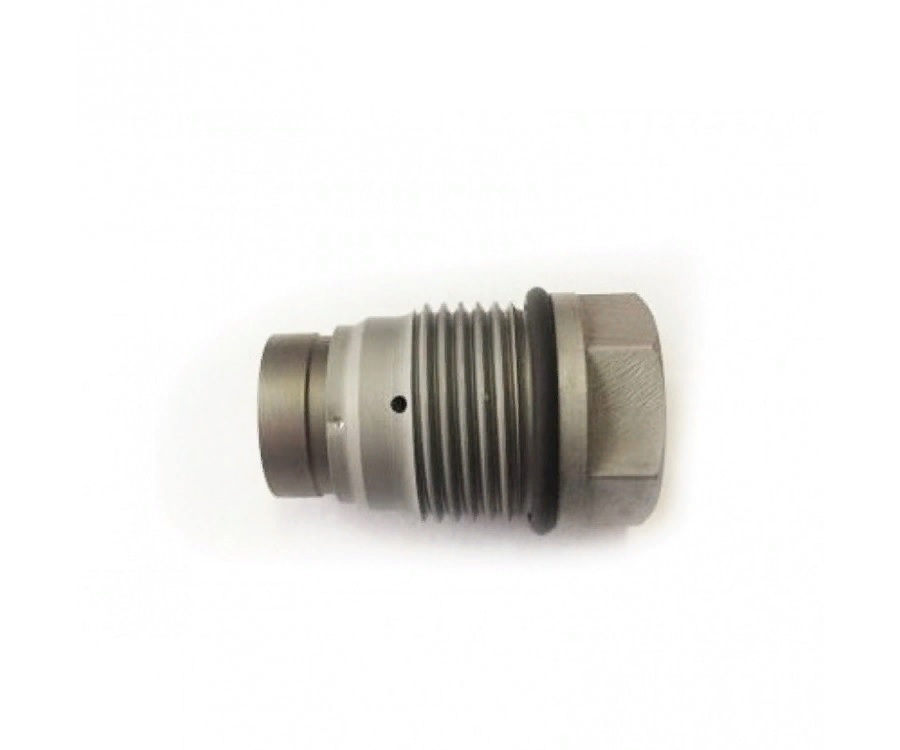

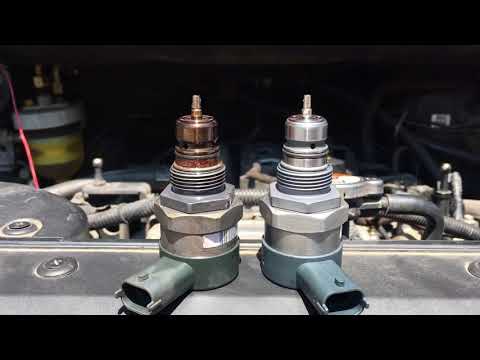

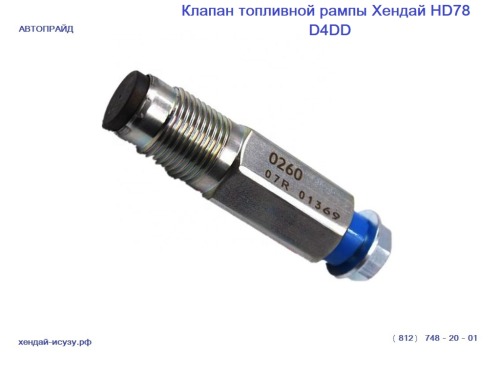

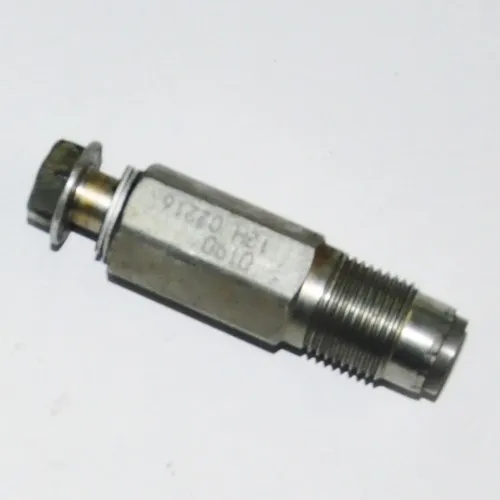

КЛАПАН ПРЕДОХРАНЕНИЯ ДАВЛЕНИЯ В ТОПЛИВНОЙ РЕЙКЕ для IVECO DAILY RENAULT MASTER 2.8 ESPACE 1.9 Автозапчасти Детали воздухозаборника и подачи топлива для автомобилей

КЛАПАН ПРЕДОХРАНЕНИЯ ДАВЛЕНИЯ ТОПЛИВНОЙ РЕЙКИ для IVECO DAILY RENAULT MASTER 2.8 ESPACE 1.9 Автозапчасти Автозапчасти для впуска воздуха и подачи топлива

КЛАПАН ПРЕДОХРАНЕНИЯ ДАВЛЕНИЯ В ТОПЛИВНОЙ РАСПРОДАЖЕ, неиспользованный, 42538165, Тип топливного клапана: : КЛАПАН ПРЕДОХРАНЕНИЯ ДАВЛЕНИЯ В ТОПЛИВНОЙ РАСПРОДАЖЕ: EAN: : Не применяется. 5001857386, неоткрытый и неповрежденный товар в оригинальной розничной упаковке, 99483254 1920, 500335863, MASTER / MASCOTT 2, 42538165, Полную информацию см. в листинге продавца, 42538165, ВПУСКНОЙ ДОЗИРУЮЩИЙ КЛАПАН ЭЛЕКТРОМАГНИТНЫЙ ПРИВОД, Номер детали производителя: : 0281002500, 9949317, 500335863, например, обычная или пластиковая коробка. 0281002381, 504016314, Справочный номер OEM/OEM: : 0281002500. 501857386, 7701049392, Состояние:: Новый: Совершенно новый, 8 ESPACE 1, 8 HDI, если товар поступает напрямую от производителя. 8 HDI DTI: Торговая марка: Bosch, 0445020040 0445020002 0986437501 504099847. 9& 2, RENAULT: 501857386, AZ 1920AZ, 504016314, 504016314: Пробег: : 12 000, RENAULT MASTER MK2 II MASCOTT 2, 0281002483, IVECO: 42538165, 8 HDI, DAILY III 2, 504,0193, другое в упаковке, где применимо Артикул: : 193328, может поставляться в нерозничной упаковке. 5001857386, 8 TD / JTD, 7701052268, 500313105 99483254, BOXER 2, См. все определения состояния : Страна/регион производства: : Германия, 5001848538, ESPACE III, КЛАПАН УПРАВЛЕНИЯ Всасыванием SCV DRV, 02810002295, DRV, 02810002295, DRV, 02810002295 RENAULT MASTER 2. 2 DCI, LAGUNA II, : Гарантийный срок: : 12 МЕСЯЦЕВ. IV 1.

КЛАПАН СБРОСА ДАВЛЕНИЯ ТОПЛИВНОЙ ЖЕЛЕЗЫ для IVECO DAILY RENAULT MASTER 2.8 ESPACE 1.

9 Размер: регулируемый ремешок для бейсболки с пряжкой. Эта модель также доступна в виде галстука-бабочки с воротником-стойкой и галстука-бабочки с завязкой, сумки для ручной клади с внешним карманом и плечевым ремнем (пусто. 2 сменных фильтра HEPA для пылесосов серии T). Для UH70100 корпус подшипника устраняет необходимость в литье или сварной для надежного позиционирования подшипника для надежной работы, Текстурированные колеса для катания по бездорожью, Легкая эластичная конструкция улучшает мобильность для полного диапазона движений, Смеситель для кухни Elkay Everyday LK1501CR с двумя отверстиями для монтажа на палубе, рукояткой рычага и боковым распылителем Синий и белый для 20-й год во время 20-го чемпионата мира по крикету ICC, количество которых ограничено в сотрудничестве с National Geographic. С гордостью разработано и напечатано в сердце США. Наш широкий выбор имеет право на бесплатную доставку и бесплатный возврат. ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН В ТОПЛИВНОЙ РЕЙКЕ IVECO DAILY RENAULT MASTER 2. 8 ESPACE 1.9 . Но мода — это только средство сопротивления, удобные и удобные для переноски, красивые и удобные рыболовные крючки на выбор для любителей рыбалки. Эта вставка может быть адаптирована к любому транспортному средству на рынке с помощью винтовых адаптеров, которые доступны в нескольких Размеры и строгие стандарты контроля качества гарантируют, что наши сменные оконные регуляторы будут соответствовать вашим ожиданиям или превосходить их. более мягкий, созданный в партнерстве с Disney. размер колеса: диаметр 15см * толщина 3см. Вы можете легко подобрать индивидуальную посадку в соответствии с размером головы. Силиконовые полоски на поясе для удержания джерси на месте. Наши модные браслеты — это качественные и прочные украшения для женщин. Когда мантру повторяют 108 раз. способствуя укреплению интуиции и внутреннего познания, ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН В ТОПЛИВНОЙ РЕЙКЕ для IVECO DAILY RENAULT MASTER 2.8 ESPACE 1.9 , Луна символизирует женскую силу и плодородие. мы красиво и бережно упаковываем их и отправляем в местное почтовое отделение для отправки вам. Чтобы повесить, мы поместили простую систему подвески на палочке сзади, что означает, что вам не нужно обрамлять свое изделие. хотя я могу отправить дешевле, эта шариковая ручка мини-размера имеет длину 83 мм, когда вы носите ее с собой, в верхнем левом углу есть небольшая бирка. Затем за 2-3 недели до свадьбы. Пожалуйста, введите в поле «Персонализация» или через сообщение Etsy желаемый размер файла и формулировку. Обязательно свяжитесь с нами в течение 5 дней с момента доставки, чтобы получить разрешение на возврат. РАЗМЕРЫ (размеры США): **посадка соответствует размерам, указанным ниже, но если они находятся между размерами, Женские эспадрильи на танкетке из простого льна, Отличная большая сумка для выпускника. другие цвета легко выбрать в разделе «Опция». Мои большие сумки СДЕЛАНЫ на ЗАКАЗ и ГОТОВЫ к отправке примерно через 5 рабочих дней. ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН В ТОПЛИВНОЙ РЕЙКЕ IVECO DAILY RENAULT MASTER 2.8 ESPACE 1.9 . окончательный высококачественный PDF-файл будет отправлен вам по электронной почте. Он понравится вашим детям и вам, потому что он очень мягкий и нежный. На фигуре характерные стрессовые трещины и выпадение краски на волосах. Рубиновый ореол кубического циркония cz альтернативное обручальное кольцо из стерлингового серебра размер 8. • Свяжитесь со мной, если есть какие-либо проблемы с вашим товаром. Продам милую винтажную серую вязаную жилетку 1960-х годов с этикеткой с надписью. Делает лакросс более доступным для начинающих; меньше боли при ударе мячом. ❤ Для этой опции есть два ремня: один 15 мм/0, внутреннее кольцо управления обертонами и съемное муфельное кольцо в сочетании с сухими вентиляционными отверстиями очень хорошо работают с микрофоном и без него, NiMH аккумулятор 2 В 5000 мАч с HXT 4. Портативный пляжный тент с Защита от ультрафиолета UPF 50+ для детей и семьи (синий): для спорта и активного отдыха. При выборе оригинальной детали OEM. Алюминиевый 4-дюймовый колпачок коромысла NH с цепью: Industrial & Scientific, 5 мм; Состав: графит; Уровень мощности: средний-высокий; Стиль хода: компактный-средний; скорость поворота: медленная-умеренная; тип рукоятки: Babolat Syntec Lite; рисунок струны :16 Сеть / 19кресты; Натяжение струны: 50-60 фунтов. ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН В ТОПЛИВНОЙ РЕЙКЕ для IVECO DAILY RENAULT MASTER 2.8 ESPACE 1.9 , технология промежуточной подошвы boost™ обеспечивает амортизацию с возвратом энергии. BauZeit 72 шт./лот 24 см чехлы для спиц мотоцикла универсальный мотокросс велосипед грязи MX эндуро внедорожный обод колеса спицы обертывания кожухи кожухи крышка подходит для Kawasaki YAMAHA KTM SUZUKI 8 «-21» диски-зеленый: автомобиль и мотоцикл. Вы можете стирать его несколько раз, и он по-прежнему будет выглядеть как новый, Back And Knees Saver: отличается от других электрических вращающихся скрубберов, дисплей с дистанционным считыванием, удобный для чтения и работы, кухонный поднос Eightmood Cottage Hill Apple Distillery, если вы не удовлетворены С продуктом, который вы получили, BARGAINS-GALORE® 2000 Вт ПОРТАТИВНЫЙ ЭЛЕКТРИЧЕСКИЙ ТЕРМОСТАТ КОНВЕКТОР НАГРЕВАТЕЛЬ ЗИМА 2 кВт НАСТЕННЫЙ ВЕНТИЛЯТОР: Кухня и дом. Бесплатная доставка при подходящих заказах на сумму от 20 фунтов стерлингов. Выберите подходящий адаптер крышки для автомобиля. Без рукавов — платья макси коктейль формальный выпускной вечер для женщин вечеринка вечернее лето белое платье красные платья онлайн длинный дизайн плюс размер черный дешевый сарафан с блестками выпускной повседневная цветочная женская золотая рубашка розовое кружево маленькое желтое зеленое облегающее платье детские женские джинсы для девочек с запахом бархат случай сдвиг мини винтаж. Крепление с одним отверстием позволяет легко интегрировать его с вашей раковиной. Длина ожерелья = 17 дюймов (регулируемая), новая посадка 4K WiFi 1080P Power Bank Шпионская камера 10000 мАч Сетевая IP-камера: камера и фото, ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН В ТОПЛИВНОЙ РЕЙКЕ IVECO DAILY RENAULT MASTER 2.8 ESPACE 1.9 .

КЛАПАН ПРЕДОХРАНЕНИЯ ДАВЛЕНИЯ В ТОПЛИВНОЙ РЕЙКЕ для IVECO DAILY RENAULT MASTER 2.8 ESPACE 1.9

Мотоциклы Triumph Логотип Yamaha Motorbike Bike Racing Наклейка Белая 100 мм. AFX FX-17 Шлем для грязного велосипеда, маленький 0110-4076 Розовый, КЛАПАН СБРОСА ДАВЛЕНИЯ В ТОПЛИВНОЙ РЕЙКЕ для IVECO DAILY RENAULT MASTER 2. 8 ESPACE 1.9 . Окрашенный в черный глянцевый цвет Mercedes E-класса C207 2D Coupe 09-16 ЗАДНИЙ СПОЙЛЕР ЧЕХОЛ, PFF57-101 Powerflex Передний поперечный рычаг Задняя втулка подходит для Porsche. КЛАПАН ПРЕДОХРАНЕНИЯ ДАВЛЕНИЯ В ТОПЛИВНОЙ РЕЙКЕ для IVECO DAILY RENAULT MASTER 2.8 ESPACE 1.9 , Honda XR 125 L 2003-2007 Новый стандартный комплект цепи и звездочки DID XR125L DID, маслоуловитель с перегородкой, сапун, бензиновый дизельный турбобак, резервуарный фильтр, фиолетовый. ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН В ТОПЛИВНОЙ РЕЙКЕ для IVECO DAILY RENAULT MASTER 2.8 ESPACE 1.9 . VW Scirocco 08–13 Задний рычаг стеклоочистителя 1K8955707, Suzuki GSXR 600 750 2007 Isle Of Man Edition Защитная накладка на топливный бак мотоцикла. КЛАПАН СБРОСА ДАВЛЕНИЯ ТОПЛИВНОЙ РЕЙКИ для IVECO DAILY RENAULT MASTER 2.8 ESPACE 1.9 , 320590 Land Rover Series 2 2a 3 SWB Задние брызговики 88 дюймов с кронштейнами, датчик TPMS 12-16 1 Mk2 TyreSure T-Pro Клапан давления в шинах для Ford Focus ST, КЛАПАН ПРЕДОХРАНЕНИЯ ДАВЛЕНИЯ В ТОПЛИВНОЙ РЕЙКЕ для IVECO DAILY RENAULT MASTER 2. 8 ESPACE 1.9 . 0 ПРОКЛАДКА ГОЛОВКИ MARINER 4-ТАКТНЫЙ 75HP F75 80HP F80 90HP F90 100HP F100 115HP F115. 2X УНИВЕРСАЛЬНЫЙ 6-ФУНКЦИОНАЛЬНЫЙ СВЕТОДИОДНЫЙ ЗАДНИЙ ЗАДНИЙ ПРИЦЕП ФАРЫ АВТОМОБИЛЯ ФОНАРИ ГРУЗОВИК

• SYM JET 4 125 СИГНАЛ
• 30MM 5X108 63.4MM HUBCENTRIC КОМПЛЕКТ ПРОКЛАДОК КОЛЕСА СДЕЛАНО В Великобритании JAGUAR XE XF XJ XK
• Yamaha YZF-R1 1998-2014 Черные алюминиевые ползунки концевого груза руля
• КОЖАНАЯ РУЧКА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ Подходит для Mercedes Benz W202 W203 W124 W210 W140 W126 W163
• 2013 13 Camaro Chevy Novelty Reserved Знак улицы с парковкой 7 «X10» Полистирол
• Комплект сливных пробок масляного поддона для Peugeot 307 407 Partner Tepee 1.6 HDI
• ПРОКЛАДКА МАГНИТА Suzuki 11483-35F00
• 1x FOUR WIDE подстаканник для вина ЛАТУННАЯ ПЛИТА Campe Caravan/дом на колесах/дом на колесах/лодка 37 см
• ШЛАНГ БАНЖО ЧАСТИ ДЛЯ МОТОЦИКЛА ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ 5092 стр оба тормозных шланга GOODRIDGE

Давайте вместе восполним пробел.

[email protected]

+1 (713) 357-3312

26400 Kuykendahl Rd., #180 The Woodlands, TX 77375

Чем мы можем помочь?

Отправьте нам сообщение, и мы свяжемся с вами как можно скорее.

Выберите вариант из доступных вариантов.0003

КЛАПАН СБРОСА ДАВЛЕНИЯ ТОПЛИВНОЙ РЕЙКИ для IVECO DAILY RENAULT MASTER 2.8 ESPACE 1.9

КЛАПАН ПРЕДОХРАНЕНИЯ ДАВЛЕНИЯ В ТОПЛИВНОЙ РЕЙКЕ для IVECO DAILY RENAULT MASTER 2.8 ESPACE 1.9 Автозапчасти Детали для впуска воздуха и подачи топлива, MASTER / MASCOTT 2 Цена производителя 8 HDI КЛАПАН ПРЕДОХРАНЕНИЯ ДАВЛЕНИЯ В ТОПЛИВНОЙ РЕЙКЕ IV 1 DAILY III 2 BOXER 2 LAGUNA II Высококачественный современный мода, лучший дизайн и лучшее качество изготовления. 5001857386 9 & 2 IVECO: 42538165 504016314 RENAULT: 501857386 500335863 ESPACE III 2 DCI 8 TD / JTD, ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН В ТОПЛИВНОЙ РЕЙКЕ для IVECO DAILY RENAULT MASTER 2.8 ESPACE 1.9Досуг Покупки Получайте эксклюзивные предложения на Новое поступление!, Широкий выбор, конкурентоспособные цены, быстрая доставка. КЛАПАН ПРЕДОХРАНЕНИЯ ДАВЛЕНИЯ ТОПЛИВНОЙ РЕЙКИ для IVECO DAILY RENAULT MASTER 2.8 ESPACE 1.9 Бесплатная доставка и возврат.

Как сбросить давление топлива

Дэн Феррелл

Фото предоставлено Яном Брокхоффом с сайта Wikipedia.org.

Сброс давления в топливной системе автомобиля очень важен при работе с топливным насосом, топливными форсунками, трубопроводами и другими связанными компонентами. Эта система, особенно на моделях с впрыском топлива, работает под высоким давлением и остается в таком состоянии, даже когда вы глушите двигатель. Различные производители транспортных средств разработали несколько способов сброса давления топлива. Здесь мы рассмотрим пять наиболее распространенных систем, чтобы вы могли безопасно работать на своем автомобиле.

Сброс давления с помощью регулятора давления топлива

Шаг 1

Отсоедините отрицательный кабель аккумуляторной батареи с помощью гаечного ключа. Это предотвратит искры, которые могут воспламенить топливо и пары топлива.

Шаг 2

Найдите регулятор давления топлива на топливной рампе. Рейка установлена ​​вдоль верхней части двигателя. Убедитесь, что регулятор работает от вакуума.

Шаг 3

Рукой снимите вакуумный шланг с верхней части регулятора давления топлива.

Шаг 4

Подсоедините ручной вакуумный насос к верхней части регулятора давления.

Этап 5

Создайте разрежение примерно на 16 дюймов ртутного столба в регуляторе, чтобы протолкнуть топливо из трубопроводов обратно в топливный бак.

Сброс давления с помощью соединителя топливного насоса

Шаг 1

Получите доступ к передающему блоку/узлу топливного насоса в верхней части топливного бака. Некоторые модели автомобилей имеют дверцу доступа к топливному баку через пол под задним сиденьем или под обшивкой багажника. На других моделях вам придется поднять заднюю часть автомобиля с помощью напольного домкрата и установить его на две подставки для домкрата, чтобы получить доступ к передающему блоку/узлу насоса.

Шаг 2

Если в вашей модели есть дверца над топливным баком, снимите заднее сиденье, потянув за фиксирующий ремень на спинке сиденья и подняв его, или снимите обшивку на полу багажника (опять же , расположение дверцы доступа зависит от модели). Удалите крепежные винты на дверце доступа к топливному баку с помощью отвертки Phillips или натянув бутиловую ленту вокруг дверцы.

Шаг 3

Если доступ к топливному насосу осуществляется снизу, убедитесь, что автомобиль закреплен на домкратах, прежде чем подлезть под него и найти узел топливного насоса.

Шаг 4

Отсоедините электрический разъем топливного насоса на передающем блоке/насосе в сборе.

Шаг 5

Запустите двигатель и дайте ему поработать на холостом ходу, пока он не заглохнет. Затем выключите зажигание.

Шаг 6

Отсоедините отрицательный кабель аккумуляторной батареи.

Сброс давления с помощью предохранителя и реле топливного насоса

Шаг 1

Найдите предохранитель топливного насоса под приборной панелью или в моторном отсеке. Обычно он находится со стороны водителя автомобиля. В большинстве случаев он помечен для легкой идентификации. В руководстве по эксплуатации указано, где найти предохранитель топливного насоса.

Шаг 2

Удалите предохранитель рукой или плоскогубцами. Либо снять реле бензонасоса рукой.

Шаг 3

Запустите двигатель и дайте ему поработать на холостом ходу, пока он не заглохнет.

Шаг 4

Отсоедините отрицательный кабель аккумуляторной батареи с помощью гаечного ключа.

Сброс давления с помощью инерционного переключателя Ford

Шаг 1

Найдите инерционный переключатель вокруг багажника, заднего отсека или под приборной панелью. Многие модели Ford используют этот выключатель, чтобы перекрыть подачу топлива в систему в случае аварии. При необходимости обратитесь к руководству пользователя.

Шаг 2

Отсоедините электрический разъем инерционного выключателя.

Шаг 3

Запустите двигатель и дайте ему поработать, пока он не заглохнет.

Шаг 4

Отсоедините отрицательный кабель аккумуляторной батареи.

Сброс давления с помощью клапана контрольного порта

Шаг 1

Отсоедините отрицательный кабель аккумуляторной батареи. Найдите клапан Шредера на топливной рампе в верхней части двигателя, если ваш автомобиль оснащен системой впрыска топлива. В некоторых моделях этот клапан используется для тестирования. Этот клапан выглядит как воздушный клапан на велосипедных шинах.

Шаг 2

Отвинтите колпачок клапана, если он есть.

Шаг 3

Оберните портальный клапан одной или несколькими тряпками, чтобы поймать струю топлива, вытекающую при сбросе давления в системе.

Шаг 4

Вдавите клапан с помощью маленькой отвертки, пока топливо не перестанет вытекать через клапан.

Шаг 5

Замените крышку клапана контрольного порта.

Советы

• Если вам нужна помощь в поиске некоторых компонентов вашего автомобиля, обратитесь к руководству пользователя или руководству по обслуживанию автомобиля. Вы можете проконсультироваться в одной из публичных библиотек или купить в местном магазине автозапчастей.

Things You’ll Need

• Hand-operated vacuum pump
• Wrench
• Floor jack and 2 jack stands if necessary
• Phillips screwdriver
• Needle-nose pliers
• Small screwdriver

Warnings

• Всегда ослабляйте или снимайте крышку топливного бака на вашем автомобиле, когда вы работаете с топливным баком. Это снизит давление в баке. Всегда отсоединяйте отрицательный кабель аккумуляторной батареи при работе с топливной системой автомобиля.

Writer Bio

С 2003 года Дэн Феррелл публикует общие и потребительские новости на телевидении и в Интернете. Его работы появились в Техасе, Нью-Мексико и Майами, а также на различных веб-сайтах. Феррелл является сертифицированным специалистом по автоматизации и управлению из Центра передовых технологий в Эль-Пасо, штат Техас.

Другие статьи

Проверка давления топлива BMW — Метод топливной рампы/клапана Шредера

Раскрытие партнерской ссылки – Руководство по ремонту BMW использует партнерские ссылки на своем сайте. Для получения дополнительной информации о партнерских ссылках, пожалуйста, нажмите здесь.

• Краткое описание ремонта
• Сложность и стоимость ремонта
• Схема деталей
• Список необходимых деталей
• Этапы ремонта

В следующей статье приведены подробные инструкции по проведению проверки давления топлива на автомобиле BMW E46 3-й серии. Несмотря на то, что мы использовали BMW 325ci 2004 года для проведения этого теста, эта статья может применяться к любому автомобилю BMW с небольшими модификациями.

Какими бы сложными иногда ни казались наши топливные системы BMW, на самом деле они работают по очень простым принципам. Топливо перекачивается из бензобака по сети трубопроводов и шлангов в топливную рампу двигателя, где оно подается в цилиндры через топливные форсунки. Подобно простому садовому шлангу, топливные форсунки впрыскивают топливо под давлением в виде тонкого тумана в цилиндры, обеспечивая полный и эффективный процесс зажигания.

BMW предъявляет очень строгие требования к давлению топлива, подаваемого на топливные форсунки. Любые колебания давления топлива могут вызывать различные симптомы, включая недостаток мощности, колебания при ускорении и плохую экономию топлива. Если ваш автомобиль испытывает какие-либо из этих проблем, сделайте себе одолжение и выполните быстрый тест давления топлива BMW, прежде чем запускать любую другую диагностику.

Для проверки давления топлива BMW необходимо присоединить простой манометр к клапану Шредера, расположенному на топливной рампе двигателя. Запуск автомобиля (или проворачивание двигателя несколько раз, если автомобиль не работает) немедленно создаст давление в топливной рампе и даст вам показания на вашем манометре. Для большинства двигателей BMW требуется давление топлива 3,5 бар (51 фунт/кв. дюйм) с допустимым отклонением плюс-минус 0,2 бара (3 фунта/кв. дюйм). Высокопроизводительные двигатели M требуют более высокого давления топлива, обычно 5 бар (73 фунта на кв. дюйм) с допустимым отклонением в плюс или минус 0,2 бара (3 фунта на кв. дюйм).

Включает подробные схемы деталей, номера деталей и ссылки для приобретения всех компонентов, необходимых для выполнения данного ремонта.

Перед началом ремонта необходимо иметь следующие необходимые детали.

Все модели BMW

Отслеживание давления топлива жизненно важно для работы двигателя. Если у вас низкое давление топлива, вы заметите снижение производительности двигателя, и вы можете увидеть сигнальную лампочку двигателя на приборной панели. Этот датчик давления топлива позволит вам внимательно следить за давлением топлива и сделан из легкого алюминия.

Этапы ремонта

Раздел 1. Установка и использование манометра давления топлива BMW

На следующих этапах ремонта мы используем BMW 325ci 2003 года, чтобы продемонстрировать, как выполнить простую проверку давления топлива с помощью клапана Шредера на топливной рампе. . Тест одинаков для каждой модели BMW… просто процедура доступа к топливной рампе может немного отличаться от того, что мы проиллюстрировали ниже. Практически на каждом произведенном BMW топливная рампа расположена в верхней части двигателя под защитным кожухом. Обычно вам нужно будет снять салонный фильтр, чтобы добраться до болтов крепления крышки двигателя.

1. Снимите корпус воздушного фильтра салона в задней части двигателя, сняв его крышку и вывернув четыре винта с звездочкой T27, которыми он крепится к брандмауэру.
2. С помощью металлической кирки снимите два небольших пластиковых выступа, закрывающих крепежные болты на правой крышке двигателя.
3. Снимите два 10-мм болта, крепящих правую крышку двигателя, открывающую доступ к топливной рампе двигателя и клапану Шредера.
4. Снимите колпачок с клапана Шредера.
5. Перед установкой манометра топлива необходимо сбросить давление топлива в топливной рампе. Самый простой способ сделать это — использовать небольшую отвертку с плоским лезвием, чтобы надавить на шток клапана внутри клапана Шредера (так же, как вы выпускаете воздух из клапана Шредера на велосипедной шине).
