В моей статье ниже я расскажу вам, как проверить топливную форсунку с помощью мультиметра.

Топливные форсунки жизненно важны для контроля соотношения воздух-топливо. Плохая топливная форсунка может вызвать такие проблемы, как пропуски зажигания в цилиндре, плохую работу двигателя, вредные выбросы и плохую экономию топлива из-за примесей в топливе. Очень важно регулярно проверять топливные форсунки.

Быстрые шаги для проверки топливных форсунок с помощью мультиметра:

• Найдите топливную форсунку
• Поднимите крышку, которая защищает два штыря топливной форсунки.
• Установите мультиметр в режим сопротивления
• Поместите два провода мультиметра на два штыря
• Проверьте сопротивление с расчетным значением сопротивления транспортных средств в ручном режиме.

Ниже я расскажу подробнее.

3 шага к проверке топливных форсунок с помощью цифрового мультиметра

Если вы думаете, что проверка топливной форсунки — сложная задача, вы глубоко ошибаетесь.

С помощью трех простых шагов вы можете точно проверить топливные форсунки. В этом разделе я подробно объясню эти три шага. Итак, приступим.

Шаг 1 – Идентификация топливной форсунки

Во-первых, вы должны найти топливную форсунку.

Большинство людей сталкиваются с трудностями при идентификации топливной форсунки. Честно говоря, найти топливную форсунку очень просто. Откройте капот. Тогда возьмите руководство по эксплуатации автомобиля. Обычно в автомобиле количество топливных форсунок равно количеству цилиндров. Это означает, что если ваш автомобиль имеет четыре топливных форсунки, он имеет четыре цилиндра.

Топливные форсунки расположены во впускном коллекторе. Подтвердите это из руководства по эксплуатации автомобиля.

Эти форсунки соединяются с топливной рампой. Итак, снимите топливную рампу с двигателя. Теперь вы можете видеть топливные форсунки на топливной рампе.

Как снять топливные форсунки с вашего автомобиля

Если вы планируете проверить форсунки, во-первых, вы должны научиться снимать их с вашего автомобиля. Несмотря на то, что проверка топливных форсунок возможна, не снимая их с двигателя, топливную рампу легко отделить. Итак, вот как вы можете это сделать.

1: Во-первых, убедитесь, что автомобиль холодный. Использование горячего автомобиля может привести к возгоранию из-за утечки топлива. Затем отсоедините все разъемы топливных форсунок. (1)

2: Ослабьте болты, соединяющие топливную рампу и топливопровод. Если есть скрытые болты, не забудьте их тоже ослабить.

3: Наконец, снимите топливную рампу.

Шаг 2 – Настройка цифрового мультиметра

Для проверки форсунок настройте мультиметр на проверку сопротивления. Большинство мультиметров имеют символ Ω в области селекторного переключателя. Итак, поверните переключатель на символ Ω.

Затем вставьте черный провод в COM-порт. И вставьте красный провод в порт, на котором отображается символ Ω. Теперь ваш мультиметр готов к тесту сопротивления, также известному как режим сопротивления.

Шаг 3 – Сравните значения сопротивления

Теперь снимите все крышки, защищающие два штыря каждой топливной форсунки.

Поместите красный провод на один штырь и черный провод на другой штырь. Проверьте мультиметр и запишите значение сопротивления в омах. Примените тот же процесс к другим топливным форсункам.

Затем проверьте руководство по эксплуатации вашего автомобиля, чтобы узнать расчетное значение сопротивления. Если вы не можете найти его в руководстве, выполните быстрый поиск в Интернете или свяжитесь с производителем. Теперь сравните проектное значение и тестовое значение. Если два значения совпадают, топливная форсунка работает правильно. Если значения показывают заметную разницу, вы имеете дело с неисправной топливной форсункой. (2)

Иметь ввиду: Если проектное значение составляет 16.5 Ом, испытательное значение должно быть 16-17 Ом.

Важность топливных форсунок

Прежде чем начать процесс тестирования, мы должны понять, почему мы проводим этот тест форсунок. Вот краткое объяснение топливных форсунок и их важности.

Топливные форсунки в первую очередь действуют как устройство, которое подает топливо под давлением в двигатель. Через некоторое время эти топливные форсунки могут выйти из строя или навсегда перестать работать. Основной причиной этого являются примеси в топливе. Кроме того, причиной неисправной топливной форсунки могут быть механические и электрические проблемы.

В любом случае неисправная топливная форсунка может очень негативно повлиять на ваш автомобиль. Поврежденная топливная форсунка может повлиять на общую производительность двигателя и вашего автомобиля. Поэтому поддержание топливных форсунок в первоклассном состоянии имеет решающее значение.

Взгляните на некоторые из наших статей ниже.

• Как проверить датчик уровня топлива мультиметром
• Как проверить конденсатор мультиметром
• Таблица символов мультиметра

Рекомендации

(1) топливо – https://www.sciencedirect.com/journal/fuel

(2) интернет – https://www.britannica.com/technology/Internet

Видео ссылки

How to Replace Fuel Injectors in Your Car

Смотрите это видео на YouTube

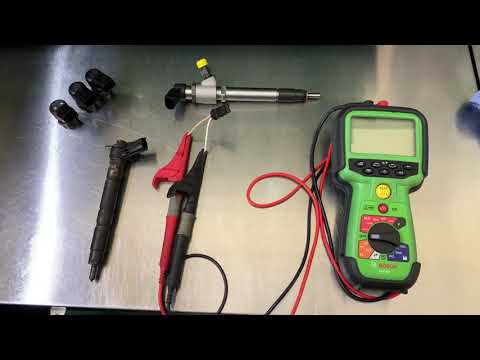

How to Check Fuel Injector Resistance with a Multimeter

Смотрите это видео на YouTube

Как проверить форсунки ГБО?

Главная > Ремонт ГБО > Вопрос — Ответ

Вопрос: Как сделать диагностику газовых форсунок на недолив или перелив? Нужно ли ремонтировать газовые форсунки и как часто?

Ответ: На сегодняшний день есть много умельцев которые проверяют работоспособность газовых форсунок разными методами, но ми поговорим о самых актуальных и правильных методов на сегодняшний день.

Сделать диагностику на перелив недолив можно только двумя способами:
1) Самый точный и правильный, это проверка специальным стенд-тестером для газовых форсунок ЭДИК; (Этот вариант самый точный, но и самый дорогостоящий)

2) Если форсунки типа Valtek, диагностика проводится только калибровочным стендом с индикатором стрелочного типа, который позволяет определить ход дозирующего штока внутри форсунки. Данный вариант более бюджетный, но подходит только для разборных форсунок;
3) Самый бюджетный способ, проверка на слив-перелив на уровне программного уровня. Некоторые блоки управления, такие как KME Nevo, AKME, Diego G3, Stag Qbox, Stag Q max имеют в своем интерфейсе функцию проверки газовых форсунок. Вам необходимо просто запустить двигатель, подключится к блоку управления ГБО и запустить проверку, после окончания вы увидите результат работы ваших газовых форсунок и рекомендации по замене или дальнейшего использования.

Стенд для проверки форсунок ГБО Эдик. Обзор

Вот подробный видео обзор, как с помощью стенда проверяются на перелив и дозировку газовые форсунки для систем ГБО 4 поколения. Подробное описание комплекта стенда, какие функции заложены в него и наглядный тест форсунок. Спасибо авторам за подробное видео. Смотрим!

Смотреть видео: Как проверить форсунки ГБО?

Узнать ежедневную экономию на газу

На основе ваших интересов, рекомендуем ознакомится:
☛ Не переходит на газ 4 поколение. Причина №1 — Электроклапан
☛ Как слить газ с баллона автомобиля?
☛ Типичные неисправности ГБО 4 поколения
☛ Стоимость ГБО 4 поколения с установкой?
☛ Переводим авто на сжиженный газ (пропан-бутан)
☛ Ошибка P0170 — Неправильно сбалансирован состав смеси (на газе)
☛ Установка ГБО на Range Rover Land Rover Vogue 4.4 2004 года
☛ ГБО на Nissan Teana 3.5 2008 года
☛ Пропан или метан что лучше?
☛ Как уменьшить расход топлива любого двигателя?
☛ Установка ГБО на Subaru Outback 2.

5 2013 года
☛ Не переходит на газ ГБО 4 и моргает кнопка
☛ Установка ГБО на Mazda CX-7 2.3 DISI Turbo
☛ Магнит для экономии топлива. Развод или правда?
☛ ГБО на метане. Все что необходимо знать перед установкой
☛ ДВС: возможные варианты тюнинга
☛ Как проверить свечи зажигания на работоспособность?
☛ Как установить вариатор опережения зажигания для ГБО
☛ На газу плавают обороты на холостом ходу [4 поколение]
☛ Что такое автокалибровка ГБО?
☛ Как подключить газовый редуктор к системе охлаждения?
☛ Не переходит на газ 4 поколение. Причина №2 — забитый фильтр грубой очистки
☛ Мало или много заправляется в баллон ГБО. Что делать?
☛ Врезка газа в карбюратор Солекс
☛ 4 способа как уменьшить расход топлива в зимнее время?

Как проверить исправность топливной форсунки — BackYardMechanic

• Как работает топливная форсунка
• Симптомы неисправной форсунки
• Общий неисправный инжектор Коды OBDII
• Как проверить исправность топливной форсунки
• Тест №1: прослушивание звука щелчка
• Проверка № 2. Проверка сопротивления катушки форсунки с помощью мультиметра
• Тест № 3: Тест распыления
• Тест № 4: Тест питания цепи
• Тест № 5: Тест заземления

Топливные форсунки являются основным компонентом современных легковых и грузовых автомобилей для подачи топлива в цилиндры.

Большинство форсунок работают очень хорошо и имеют длительный срок службы, но, как и любые механические компоненты, могут иметь проблемы.

Если вы подозреваете неисправность форсунки, ее можно проверить с помощью недорогих инструментов, и она относится к категории «сделай сам».

Как работает топливная форсунка

Для работы двигателя с топливной форсункой, впрыскивающей газ, необходимо правильное соотношение воздух/топливо, подаваемое в каждый цилиндр.

Газовый насос начинает цикл, нагнетая газ в топливную рампу, на которой установлены форсунки.

Насос поддерживает давление газа в топливной рампе, поэтому при открытии форсунки топливо впрыскивается в цилиндр.

Топливная форсунка имеет электромагнитную катушку, которая при зарядке открывает штифт, распыляющий топливо.

Электромагнитная катушка открытая и закрытая с напряжением 5-12 вольт постоянного тока в зависимости от производителя.

Каждый цилиндр оснащен форсункой, которую бортовой компьютер (PCM) быстро открывает и закрывает в нужное время.

Блок PCM управляет форсункой, посылая на форсунку отрицательный сигнал.

Напряжение положительной стороны постоянно, а отрицательная сторона быстро включается и выключается.

Признаки неисправной форсунки

• Пропуски зажигания
• Грубый холостой ход
• Остановка

Неисправность форсунки может проявляться многими симптомами, включая пропуски зажигания, неровный холостой ход и остановку двигателя.

Те же симптомы могут быть вызваны другими неисправными компонентами, поэтому лучше всего использовать сканер OBDII, чтобы найти причину проблемы.

Сканер OBDII обычно дает код с P02XX между P0200 и P0208. Также могут быть указаны другие коды.

Общая неисправность форсунки Коды OBDII

• P0200 Цепь форсунки / Неисправность обрыва
• P0201 Неисправность/обрыв цепи форсунки — цилиндр 1
• P0202 Неисправность цепи/обрыва форсунки — цилиндр 2
• P0203 Неисправность цепи/обрыва форсунки — цилиндр 3
• P0205 Неисправность цепи/обрыва форсунки — цилиндр 5
• P0206 Неисправность цепи/обрыва форсунки — цилиндр 6
• P0207 Неисправность цепи/обрыва форсунки — цилиндр 7
• P0208 Неисправность/обрыв цепи форсунки — цилиндр 8

Как проверить исправность топливной форсунки

• Прислушиваться к щелчку


Правильно работающая форсунка издает постоянный щелкающий звук.

Щелчок очень тихий, но длинную отвертку или аналогичный инструмент можно приставить одним концом к инжектору, а другой стороной приложить к уху, чтобы услышать щелкающий звук.

Отвертка может действовать как импровизированный телескоп, чтобы прислушиваться к щелчкам.

Если инжектор не щелкает вообще или щелкает время от времени, вероятно, он неисправен.

• Проверка сопротивления катушки форсунки с помощью мультиметра

Инжектор имеет электромагнитную катушку, которая при зарядке натягивается на штифт, который пропускает топливо в цилиндр.

Сопротивление катушек можно проверить, чтобы увидеть, хорошее оно или плохое.

Сопротивление измеряется в омах на мультиметре и должно быть в пределах 0,5 Ом.

Например, если в вашем автомобиле установлены топливные форсунки с номинальным сопротивлением 16,5 Ом, их сопротивление должно составлять 16–17 Ом, иначе форсунка неисправна.

Погуглите свой автомобиль, чтобы узнать номинальное сопротивление большинства форсунок от 11 до 24 Ом.

Если вы не можете найти спецификацию сопротивления, измерьте сопротивление всех форсунок, они должны быть в пределах 0,5 Ом друг от друга.

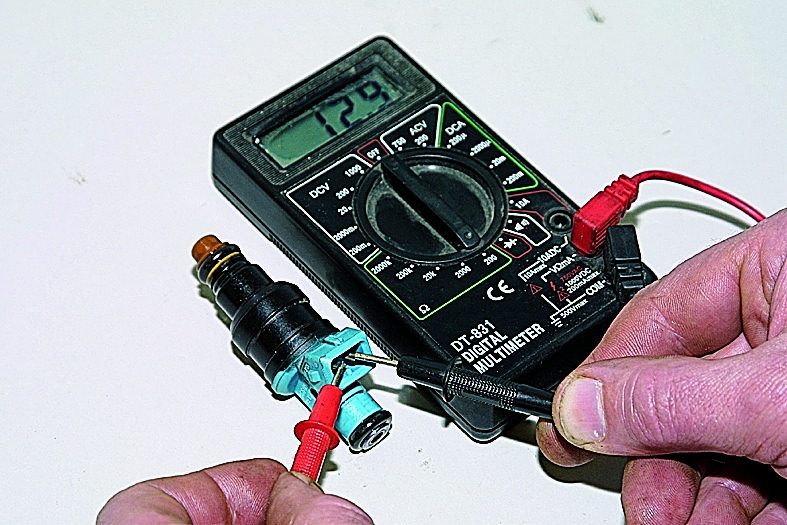

Как проверить топливную форсунку с помощью мультиметра

1. Установите мультиметр на 200 Ом для измерения сопротивления.
2. Снимите заглушку топливной форсунки.
3. Поместите провода счетчика на каждый штырек. (Полярность не имеет значения)
4. Измерьте сопротивление и сопоставьте его с другими форсунками или с номинальным сопротивлением, указанным производителем.
5. Если номинальное сопротивление отличается более чем на 0,5 процента или не соответствует другим устройствам, оно неисправно и требует замены.



Проверка формы распыла

Форма распыла, создаваемая форсункой, может привести к неправильной работе цилиндра.

Обычная топливная форсунка имеет одно отверстие на конце для распыления топлива в двигатель.

Некоторые имеют более одного отверстия для лучшего распыления, но делают они то же самое.

Если спрей не распространяется, он работает неправильно.

У хорошего инжектора должна быть широкая факел распыла.

Для проверки формы распыла необходимо снять топливную рампу с установленной форсункой, включить топливный насос и подать напряжение.

Часто это делается с помощью 9-вольтовой батареи, которая может активировать инжектор.

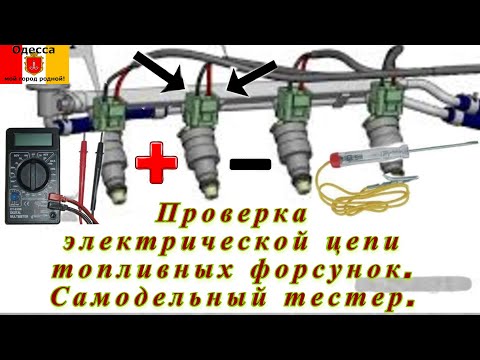

Проверка питания цепи

Можно измерить напряжение, подаваемое на форсунку, чтобы убедиться, что на нее подается питание.

Напряжение на положительной стороне постоянно, в то время как заземление включается и выключается для работы форсунки.

Для измерения напряжения отсоедините 2-контактный разъем и поместите положительный красный провод измерителя на положительный контакт.

Подсоедините отрицательный провод счетчика к отрицательной клемме аккумуляторной батареи автомобиля.

При включении ключа должно быть напряжение.

Проверка триггера заземления

PCM (модуль управления питанием) управляет форсункой с помощью импульса заземления на отрицательный провод.

Напряжение положительной стороны постоянно, в то время как отрицательная сторона заземления включается и выключается для работы форсунки.

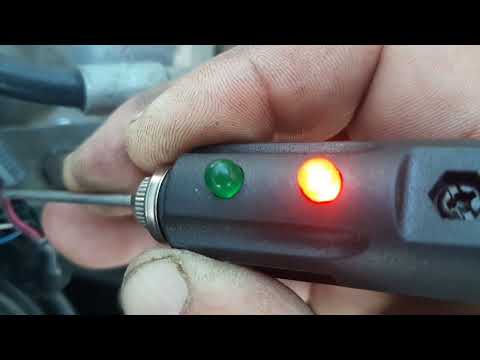

Заземление часто можно проверить с помощью 12-вольтовой контрольной лампы, чтобы увидеть, получает ли цепь положительное и отрицательное напряжение.

В то время как большинство производителей используют 9-12 вольт для работы инжектора, который включает 12-вольтовый свет, некоторые используют низкое напряжение, которое может быть невидимым.

Провод заземления можно проследить до PCM и проверить на непрерывность, чтобы убедиться в отсутствии обрыва или короткого замыкания.

Системы с впрыском топлива работают отлично и являются большим улучшением по сравнению с гораздо более старой карбюраторной системой, использовавшейся много лет назад.

Какими бы хорошими они ни были, форсунки могут работать со сбоями, и в случае неисправности их необходимо проверить и заменить.

Можно выполнить несколько тестов, включая прослушивание звука щелчка, проверку сопротивления катушки с помощью мультиметра, проверку напряжения и т. д.

Часто, когда возникает подозрение на неисправность форсунки, ее заменяют другой на двигателе, чтобы проверить, не возникнет ли проблема.

Например, если вы получаете код P0201 OBDII, который указывает на неисправную форсунку в цилиндре-1, ее можно поменять местами с цилиндром-2 и посмотреть, будет ли это происходить.

Если диагностический прибор OBDII затем выдает код P0202, инжектор неисправен.

Были ли у вас проблемы с форсункой и возникли проблемы с ее проверкой? Дайте нам знать ваши мысли ниже.

Как проверить топливную форсунку с помощью мультиметра?

Хотя проверка топливной форсунки может показаться сложной задачей, на самом деле это довольно просто — и вы можете сделать это дома с помощью всего лишь мультиметра. В этом сообщении блога мы расскажем вам, как проверить топливную форсунку с помощью мультиметра, чтобы вы могли быстро вернуть свой автомобиль на дорогу. Давайте начнем!

Что такое мультиметр?

Мультиметр — это электронное устройство, используемое для измерения электрических свойств, таких как сила тока, напряжение и сопротивление.

Мультиметры существуют с 1920-х годов и стали обычным инструментом для техников во многих отраслях. Мультиметр помогает диагностировать проблемы в автомобильной, бытовой электронике и даже в промышленном оборудовании. [1]

Что такое топливная форсунка?

Топливная форсунка является важным компонентом системы подачи топлива автомобиля, отвечающей за подачу топлива в двигатель.

Он работает путем распыления тонкого тумана бензина или дизельного топлива во впускной коллектор, где он воспламеняется и сгорает, приводя автомобиль в движение. Количество подаваемого топлива зависит от того, как долго форсунка остается открытой; это определяется сигналами от блока управления двигателем (ECU).

Неисправность топливной форсунки может привести к ухудшению работы двигателя и снижению эффективности вашего автомобиля. Чтобы точно определить любые проблемы с топливными форсунками, вам потребуется использовать мультиметр для комплексной диагностики. В этой статье объясняется, как сделать это безопасно и эффективно. [2]

Как проверить топливную форсунку с помощью мультиметра

Шаг 1. Определение топливной форсунки

Определите топливную форсунку в вашем двигателе, найдя топливную рампу. Топливная рампа представляет собой металлическую трубку, которая подает топливо ко всем отдельным цилиндрам двигателя с помощью отдельных шлангов для каждого цилиндра.

Шаг 2. Отсоединение и снятие топливной форсунки

Перед проверкой необходимо отсоединить и снять неисправную форсунку со шланга. Для этого вам нужно будет найти электрическую вилку в том месте, где она соединяется с любой стороной инжектора, затем отключить ее и отвинтить или ослабить все крепежные болты, которые могут удерживать верхний удерживающий кронштейн. Отсоединив их, осторожно вытащите весь блок вместе со шлангом, не допуская проливания бензина.

Шаг 3. Настройка мультиметра

После того, как вы удалили неисправную форсунку, пришло время настроить мультиметр. Установите циферблат вашего мультиметра на омы, а затем подключите два щупа мультиметра к любой стороне топливной форсунки, где вы ранее отключили ее.

Шаг 4. Тестирование

Теперь, когда все подключено, нажмите на черный щуп одной рукой и быстрым движением нажмите и отпустите красный щуп. Следите за быстрой искрой между ними, когда они отпускаются, поскольку это указывает на то, что ваш инжектор получает питание от электрической вилки. Если нет искры или постоянного тока, возможно, имеется неисправность либо в разъеме проводки, либо в цепи, что требует дальнейшего изучения.

Шаг 5. Сравнение результатов

Когда мультиметр покажет искру, сравните ее с результатами следующей форсунки в очереди. В идеале вы должны увидеть одинаковые искры между обеими форсунками. Если нет, то может быть проблема с проводкой топливного насоса или топливной форсунки, которая потребует дальнейшего изучения и, возможно, ремонта или замены.

Этап 6. Повторная сборка

После завершения проверки аккуратно соберите все обратно, подключив все электрические разъемы, затянув крепежные болты и заменив все шланги, снятые в процессе. Как только все будет сделано, ваш двигатель должен быть снова готов к использованию без каких-либо дальнейших проблем. [3]

Признаки неисправной топливной форсунки

Неисправная топливная форсунка может привести к целому ряду проблем с вашим автомобилем, включая снижение мощности и ускорения, плохую экономию топлива, чрезмерные выбросы или пропуски зажигания в двигателе. Ниже приведены признаки неисправности топливной форсунки:

1. Проблемы с запуском двигателя — Если для запуска двигателя требуется несколько прокруток, а запуск вообще затруднен, это может быть вызвано неисправной топливной форсункой.
2. Индикатор проверки двигателя . Неисправные топливные форсунки часто вызывают срабатывание индикатора проверки двигателя на приборной панели.
3. Неровный холостой ход — Когда автомобиль работает на холостом ходу, он должен оставаться устойчивым без каких-либо признаков неровностей. Плохие топливные форсунки могут вызвать вибрацию и тряску автомобиля, когда он стоит на месте.
4. Двигатель с пропусками зажигания . Неисправные форсунки могут вызвать пропуски зажигания в двигателе, что приведет к снижению мощности и ускорения.
5. Сильный запах топлива — Если вы чувствуете запах газов вокруг автомобиля, это может указывать на утечку топлива из форсунки в сам автомобиль.

Если вы подозреваете, что у вас неисправны топливные форсунки, рекомендуется как можно скорее проверить их у профессионального механика. Это не только поможет диагностировать любые проблемы, но и предотвратит дальнейшее повреждение других компонентов вашего автомобиля.

Плюсы и минусы тестирования топливных форсунок мультиметром

Проверка топливных форсунок с помощью мультиметра — это экономичный и относительно простой способ проверить правильность работы топливных форсунок. Это может помочь вам диагностировать проблемы с двигателем вашего автомобиля, такие как низкая производительность или чрезмерные выбросы. Однако у него есть свои недостатки.

Плюсы:

1. Для проверки топливных форсунок с помощью мультиметра требуются минимальные инструменты и настройка. Все, что вам нужно, это мультиметр и некоторые базовые знания электрики, чтобы начать. Это также недорогой способ проверки топливных форсунок, поскольку единственная стоимость — это покупка самого мультиметра.
2. Результаты надежны и точны, а это означает, что этот тип тестирования не приведет к ложным срабатываниям или неточным показаниям.
3. С помощью проверки мультиметром вы можете точно определить проблемы с конкретными форсунками и изолировать их для дальнейшей диагностики или ремонта.

Минусы:

1. Проверка топливных форсунок мультиметром занимает много времени. Настройка мультиметра и запуск тестов занимает больше времени, чем простая замена неисправной топливной форсунки.
2. Если вы не знакомы с электрическими системами, чтение результатов проверки мультиметром может сбить с толку. Без надлежащей подготовки может быть сложно интерпретировать значения цифр с точки зрения производительности системы.
3. Проверка топливных форсунок мультиметром требует постоянного наблюдения за показаниями приборов, поэтому вам понадобится кто-то, кто будет постоянно следить за процедурой.

В конечном счете, проверка топливных форсунок мультиметром является полезным инструментом для диагностики и устранения проблем с двигателем. Однако важно взвесить все за и против, прежде чем решить, подходит ли вам этот тип тестирования. Обладая необходимыми знаниями и инструментами, вы можете получить точные результаты, которые помогут выявить любые проблемы с топливными форсунками.

Что такое паяльная паста и как ее использовать?

Важность топливных форсунок

Топливная форсунка является важным компонентом двигателя автомобиля. Он управляет процессом подачи топлива в камеру сгорания. Без него двигатель не сможет работать должным образом и эффективно. Топливные форсунки отвечают за подачу точного количества топлива в нужное время, помогая обеспечить оптимальную производительность и эффективность любого двигателя. Кроме того, они помогают снизить выбросы выхлопных газов, гарантируя, что в процессе сгорания используется только чистое и надлежащее количество топлива. Периодическая проверка топливных форсунок с помощью мультиметра может помочь вам обнаружить проблемы до того, как они станут серьезными проблемами, и обеспечить бесперебойную работу вашего автомобиля.

Таким образом, вы также сэкономите деньги на дорогостоящем ремонте, которого можно было бы избежать, если бы его заметили достаточно рано. [4]

Типы мультиметров

Мультиметр — это инструмент, используемый для измерения электрического тока, сопротивления и напряжения в цепи. Мультиметры бывают двух типов: цифровые и аналоговые. Цифровые мультиметры (DMM) используют цифровой дисплей для отображения измерений, в то время как аналоговый мультиметр (AMM) использует аналоговую стрелку для записи показаний на своей шкале.

Цифровые мультиметры более точны, чем АММ, поскольку они могут измерять до трех знаков после запятой, тогда как АММ могут измерять только до одного десятичного знака. Цифровые мультиметры также оснащены дополнительными функциями, такими как автоматический выбор диапазона и датчики температуры, которые упрощают поиск и устранение неисправностей. Недостатком цифровых мультиметров является то, что они, как правило, дороже, чем AMM, из-за своих расширенных возможностей. [5]

Как использовать мультиметр для измерения силы тока

Использовать мультиметр для измерения силы тока относительно просто. Для этого сначала нужно установить циферблат мультиметра в положение «амперы» (обычно это символ, похожий на вытянутую подкову). После этого вам необходимо подключить красный щуп мультиметра к положительному выводу топливной форсунки, а затем подключить черный щуп мультиметра к отрицательному выводу. После подключения вы должны увидеть на экране значение, указывающее, сколько ампер проходит через цепь.

Важно отметить, что стандартные мультиметры могут измерять только до Максимум 10 или 20 ампер , а для больших показаний потребуются специальные амперметры. Кроме того, вы также должны отметить, что эти показания являются хорошим показателем состояния форсунки, а номинальные значения тока выше нормы могут указывать на проблему с топливной форсункой. Если ваши показания кажутся намного выше, чем обычно, возможно, пришло время для замены.

Наконец, при тестировании на ток важно убедиться, что все соединения надежны и выполнены правильно, прежде чем проводить какие-либо измерения. Это гарантирует, что вы получите точные показания мультиметра, и у вас будет больше шансов диагностировать любые потенциальные проблемы с вашими топливными форсунками.

Часто задаваемые вопросы

Можно ли использовать мультиметр для проверки топливных форсунок?

Да, для проверки топливных форсунок можно использовать мультиметр. При тестировании форсунки вам необходимо будет измерить как сопротивление, так и непрерывность катушек в форсунке. Вы также должны проверить наличие коротких замыканий или обрывов цепи, которые могут указывать на проблему с проводкой форсунки. Кроме того, вы должны осмотреть любые топливопроводы, присоединенные к форсунке, на наличие признаков износа или повреждения.

Какое сопротивление в форсунке?

Сопротивление в форсунке измеряется в омах и показывает, какой электрический ток необходим для ее правильной работы. Чем меньше сопротивление в омах, тем больше электроэнергии требуется инжектору. Если вы используете мультиметр для проверки форсунки, вы должны настроить его на измерение сопротивления, а затем записать показания.

На что следует обратить внимание при проверке форсунки мультиметром?

При проверке форсунки с помощью мультиметра следует обращать внимание на любые признаки короткого замыкания или обрыва цепи, которые могут указывать на проблему с проводкой форсунки. Вы также должны проверить правильность работы всех катушек в форсунке, измерив их непрерывность и сопротивление. Кроме того, вы должны осмотреть любые топливопроводы, присоединенные к форсунке, на наличие признаков износа или повреждения.

Может ли неисправная топливная форсунка вызвать проблемы с другими компонентами автомобиля?

Да, неисправная топливная форсунка может вызвать проблемы с другими компонентами вашего автомобиля, такие как повышенный уровень выбросов, плохая экономия топлива и пропуски зажигания. Если вы подозреваете, что ваш инжектор неисправен, важно проверить его как можно скорее, чтобы избежать дальнейшего повреждения других компонентов вашего автомобиля.

Можно ли почистить топливную форсунку мультиметром?

Нет, мультиметр не следует использовать для очистки или ремонта топливной форсунки. Вы можете использовать мультиметр для проверки форсунки, но любой ремонт или чистка должны выполняться квалифицированным механиком.

Как отключить топливную форсунку?

Чтобы измерить сопротивление топливной форсунки с помощью мультиметра, сначала необходимо найти два электрических разъема форсунки. Отсоедините разъемы, а затем установите мультиметр в режим сопротивления (Ом). Подсоедините щупы измерителя к каждой из клемм разъема. Отображаемое значение должно отражать обрыв цепи (бесконечное сопротивление). Если нет показаний или если они показывают 0 Ом, замените форсунку. Хорошая топливная форсунка должна иметь уровень сопротивления в пределах 10-15 Ом. Если вы хотите продолжить тестирование, вы можете сбросить мультиметр в режим измерения силы тока (ампер) и проверить потребление тока на любом из контактов разъема. В зависимости от конструкции форсунки потребление тока в пределах 0,3-1 ампер считается нормальным.

Если необходимо очистить топливную форсунку, это можно сделать с помощью очистителя топливных форсунок или с помощью системы ультразвуковой очистки.

Питаются ли топливные форсунки 12 вольт?

Да, топливные форсунки на 12 вольт. Напряжение, поступающее на топливную форсунку, обеспечивает бортовой компьютер, который постоянно следит за работой двигателя и регулирует его обороты в зависимости от загрузки автомобиля. Когда в двигатель поступает слишком много воздуха, в него необходимо впрыскивать больше топлива, чтобы автомобиль работал должным образом. Здесь в дело вступает топливная форсунка; он открывается, когда на него подается электричество, позволяя бензину под давлением поступать во впускной коллектор, чтобы он мог смешаться с кислородом и сгореть. Если у вашего автомобиля проблемы с запуском или ему не хватает мощности во время работы, вам может потребоваться проверить топливные форсунки с помощью мультиметра.

Как узнать, работают ли форсунки?

Вы можете определить, работают ли ваши форсунки, по щелчку или гудению, исходящим от работающего двигателя. Этот звук указывает на то, что топливная форсунка открывается и закрывается должным образом, чтобы пропустить бензин во впускной коллектор. Дополнительно можно проверить сопротивление каждой форсунки мультиметром; это позволит вам узнать, правильно ли они работают.

Каково сопротивление топливной форсунки?

Полное сопротивление топливной форсунки обычно составляет от 10 до 15 Ом.

Вы можете использовать свой мультиметр для проверки сопротивления каждой форсунки, и если оно выходит за пределы этого диапазона, вы знаете, что с ним проблема. Проверка топливных форсунок с помощью мультиметра может помочь вам определить, что может быть причиной проблем с вашим автомобилем, чтобы вы могли быстро и эффективно их устранить. Обязательно соблюдайте все правила техники безопасности при работе с электрическими устройствами любого типа, так как могут возникнуть искры, которые могут привести к серьезным травмам или травмам.

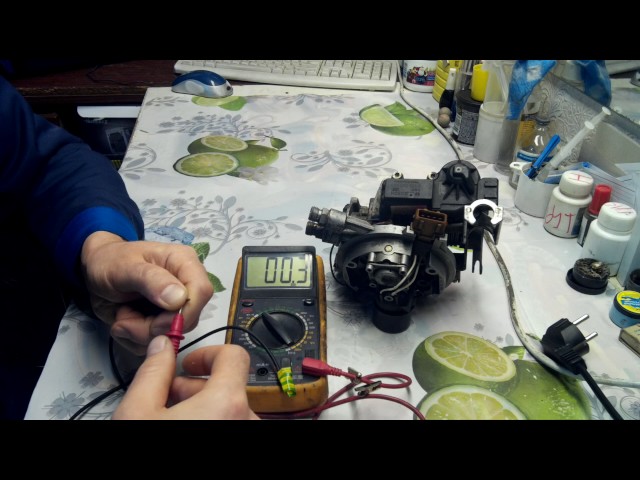

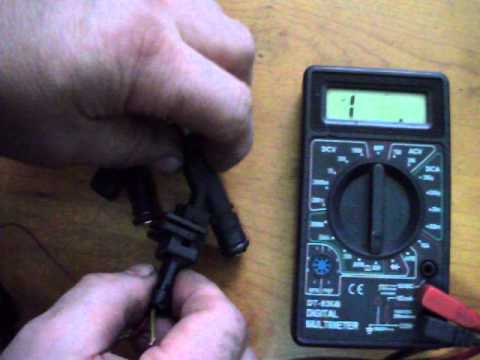

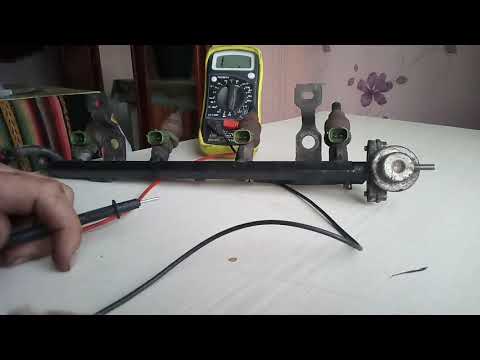

Полезное видео: Проверка топливных форсунок с помощью мультиметра

Заключение

Проверка топливных форсунок с помощью мультиметра — это точный и надежный способ диагностики таких проблем, как низкая производительность или пропуски зажигания. Используя измеритель в режиме постоянного тока, вы можете измерить сопротивление форсунки, чтобы убедиться, что оно находится в правильном рабочем диапазоне. Если он выходит за пределы этого диапазона, вам необходимо предпринять дальнейшие действия, такие как замена или очистка форсунки.
