Глюк датчика температуры двигателя — Авто Портал

ДТОЖ — это один из элементов автомобильной системы. Неопытные водители считают, что он отвечает только за работу вентилятора и отображает температуру. Однако от правильного функционирования датчика зависит вся работа системы охлаждения. Выясним признаки неисправности датчика температуры, способы их обнаружения и ликвидации.

Понятие ДТОЖ

ДТОЖ — это элемент любого современного авто, который поддерживает работу ДВС. Датчик имеет небольшие по размеру габариты.

Функции, выполняемые датчиком, считаются значимыми, поскольку элемент может повлиять на работу всего автомобиля. За счет данной детали транспортное средство быстро прогревается.

ДТОЖ, показывая неправильные значения, влечет за собой некорректную работу двигателя. В особо запущенных случаях водителя ждут более серьезные последствия.

За что отвечает датчик?

Основным предназначением датчика является определение t охлаждающей жидкости. Показания демонстрируются в виде индикатора на панели приборов. У детали существует еще одна опция — включение вентилятора, который снижает температуру антифриза, если тот достигает 80°С. Это предотвращает закипание жидкости и перегревания двигателя.

Раннее датчик исполнял перечисленные функции в отношении только карбюраторных двигателей. Благодаря активному развитию технологий, деталь выполняет еще несколько значимых опций.

К ним относят:

 Увеличивает количество оборотов двигателя при запуске. Это необходимо для того, чтобы предотвратить заглушение мотора на старте.

 Выставление угла зажигания. От верного или неверного выставления зависит расход горючего вещества, количество выбросов и т.д.

 Обогащение топлива. Когда температура охлаждающей жидкости снижается, датчик сигнализирует об этом. Соответственно, впрыск топлива увеличивается, и наоборот. Если ДТОЖ не подаст сигнал вовремя, топливо переобогатится.

Предшественниками нынешних датчиков являются термореле. Контакты, находящиеся в открытом положении, способствовали прогреванию двигателя. Когда контакты замыкались, это означало, что мотор нагрелся до оптимальных показателей.

Признаки поломки

ДТОЖ выполнен примитивно, а значит, ломается он редко. Определить неисправность датчика температуры можно по следующим признакам:

 Показания t двигателя неверные. К примеру, сразу после старта на приборной панели выскакивает предупреждение о перегреве. Бывают случаи, когда через полчаса активной работы температура мотора не поднимается выше 40-50°С.

 Неправильное считывание показаний. Информация меняется за пару секунд. Например, температура резко снижается с 90°С до 60, а затем резко повышается.

 Вентилятор не желает включаться или выключаться. Чаще всего проблема кроется в неисправности блока управления.

Неисправности датчика температуры охлаждающей жидкости в новых авто сигнализируют о себе появлением «Check» на панели приборов. Точную причину возникновения сигнала можно узнать, если подключиться к блоку управления.

Причины выхода из строя

Разобравшись в признаках неисправности датчика температуры охлаждающей жидкости, водитель сможет установить причину поломки. Основной причиной выхода данного элемента из строя является некачественный антифриз или тосол. Жидкость негативно влияет на датчик, приводит к его разрушению. Чувствительный элемент покрывается кристаллическим осадком, поэтому не может правильно передавать показатели.

Можно ли ездить со сломанным датчиком или без него?

Многих водителей интересует вопрос, разрешено ли ездить со сломанным датчиком ОЖ или нет. Делать этого нельзя. Неисправная система охлаждения приводит к перегреванию или прогоранию прокладки головки цилиндров. В будущем это ведет к полному отказу блока цилиндров. В результате поломка ДТОЖ сказывается на материальном состоянии водителя — его ждет дорогой ремонт авто.

Как проверить работу ДТОЖ

Чтобы датчик демонстрировал верные значения, он должен быть погружен в хладагент. Если водитель заметил некорректную работу ДТОЖ, то ему стоит проверить уровень жидкости в системе.

Если в этом плане все хорошо, то проверить контакты на предмет окисления и коррозии. Кроме того, стоит постараться выявить нарушения подключения датчика к системе. Если никаких поломок не обнаружено, остается демонтировать деталь и менять ее на новую.

Конструкция элемента очень проста, поэтому она не предусматривает ремонта. С заменой справиться даже неопытный водитель.

Замена

Водителю нужно выкрутить датчик, и вместо него вкрутить другой. Перед вкручиванием не стоит забывать об обработке резьбы герметиком. Установив деталь, водителю стоит подсоединить проводку и довести хладагент в системе до нормальных значений. Если протечек не обнаружено, то мотор разрешается запускать.

Заключение

ДТОЖ — это важный компонент силового агрегата. Выход его из строя грозит серьезными последствиями. Признаки неисправности бывают разными, их часто путают с поломками других деталей транспорта. При поломке датчика стоит заменить его на новый самостоятельно. Перед покупкой нужно удостовериться, что элемент не бракованный, и точно подходит для модели авто.

Как почистить дроссельную заслонку

09.02.2022

Основная функция дроссельной заслонки — это контроль над количеством воздуха, который поступает в цилиндры двигателя. После нескольких лет регулярной эксплуатации автомобиля на дроссельной заслонке образуются отложения, которые начинают мешать ее свободному ходу.

Чистку дроссельной заслонки лучше доверить профессионалу, а потому специалисты рекомендуют воспользоваться услугами автосервиса. Но с другой стороны, не все водители желают тратить деньги на процедуры. Именно у них возникает закономерный вопрос: как правильно почистить дроссельную заслонку самостоятельно.

Рассмотрим этот вопрос подробнее. Подробнее

Как проверить датчик массового расхода воздуха

08.02.2022

Датчик массового расхода воздуха — это прибор, контролирующий объем поступающих воздушных масс в систему ДВС для создания горючей смеси. Это помогает получить максимальную мощность мотора при небольшом расходе топлива. От информации на датчике зависит работа иных систем, которые тесно связаны с ним.

Датчик нельзя назвать обязательным прибором для функционирования мотора. Если он выйдет из строя, то можно будет переключиться на обходную программу управления и доехать до места ремонта. Рассмотрим в данном материале, как проверить датчик массового расхода воздуха и что для этого потребуется.

Подробнее

Неисправность катушки зажигания

07.02.2022

Катушка зажигания ломается в момент, когда в ней происходит пробой в слабом участке корпуса. Иными словами, поломка характеризуется механическим повреждением в виде трещин или оплавления. Область пробоя может выглядеть точечно, быть в форме дорожек или трещин.

Из-за таких неисправностей воздушно-топливная смесь хуже возгорается либо вовсе выводит из строя модуль. Рассмотрим подробнее пробой катушки зажигания симптомы этого явления. К счастью, обнаружить неполадку возможно визуально, но для точности работы потребуется дополнительная проверка с помощью вспомогательных инструментов.

Если будет выявлена поломка, то придется заменять деталь с нуля, либо отсрочить процедуру. Подробнее

Опасное вождение в ПДД

06.02.2022

Экстремальная езда не нравится ни пассажирам, ни пешеходам, ни сотрудникам ДПС. Именно поэтому в середине 2016 года в правилах дорожного движения появился новый пункт, касаемый опасного вождения.

Но к счастью, за это не было предусмотрено никаких штрафов.

Рассмотрим, что подразумевается под понятием «опасное вождение», можно ли избежать наказания за него и какими законами регулируется агрессивная езда? Подробнее

Замена салонного фильтра

05.02.2022

Замена салонного фильтра — проблема, которая часто встает перед водителем. Фильтр является важным элементом системы. Он защищает водителя и всех находящихся в машине от пыли и вредных выбросов.

От качества данной детали и частоты замены зависят комфорт и здоровье человека. Именно поэтому каждый автовладелец должен уделять большое внимание и второстепенным деталям тоже.

Как говорит статистика, около 30% водителей не знают о существовании фильтра до тех пор, пока не обнаружат его поломку. Подробнее

Как проверить антифриз

04.02.2022

Система охлаждения каждого автомобиля является жизненно важной частью его работы. Без необходимого уровня жидкости или просто антифриза двигатель может перегреться. Поэтому необходимо регулярно контролировать уровень этой жидкости.

Во время проверки следует оценить общее состояние ОЖ, температуру замерзания и кипения. Это можно сделать своими руками при помощи нагрева, либо специальных инструментов. Важно убедиться, что в системе охлаждения нет масла, газов, отсутствует утечка.

Рассмотрим в данной статье подробнее, как проверить антифриз на качество в машине. Подробнее

Как чистить автомобиль от снега и льда зимой

03.02.2022

К сожалению, многие водители не знают, как правильно чистить машину от снега. Именно поэтому зима для автовладельцев – настоящий вызов.

В течение многих лет удаление снега и льда с автомобильных стекол было почти национальным зимним видом спорта.

Однако только автовладельцы знают, насколько утомительна такая работа.

Рассмотрим, как чистить машину зимой, какие инструменты для этого нужны, и почему не стоит использовать скребок. Подробнее

Панорамная крыша на авто: особенности, плюсы и минусы

03.02.2022

Еще совсем недавно панорамная крыша вызывала у многих людей удивление, так как такой атрибут в машине считался чем-то премиальным. Времена изменились, и теперь у многих моделей авто есть стеклянный потолок в салоне. Такая конструкция смотрится очень стильно и дорого.

Водитель вместе с пассажирами могут наслаждаться видами. При желании люк можно закрыть специальной шторой. Многие водители опасаются стеклянных люков, так как думают, что они не такие безопасные, как металлический потолок. Рассмотрим все преимущества и недостатки панорамной крыши.

Подробнее

Отличия ксенона и биксенона

01.02.2022

Транспортное средство может быть опасно, когда водитель ведет его в темное время суток либо при ограниченном видении. Только надежные источники света могут предотвратить аварию, особенно во время сильного дождя или тумана. Сегодня к списку мощных ламп относят «ксенон» и «биксенон». Рассмотрим, чем же они отличаются друг от друга, и что представляет собой галоген. Подробнее

Датчик температуры охлаждающей жидкости: признаки неисправности, проверка и ремонт

Автомобили оснащены огромным количеством различных датчиков, контролирующих основные параметры работы двигателя и других систем. Пример такого полезного устройства – элемент, показывающий температуру обладающей жидкости. Нередко эти детали могут давать неверные показатели. И в сегодняшней статье мы рассмотрим признаки неисправности датчика температуры охлаждающей жидкости.

Где установлен ДТОЖ

Современные автолюбители не знают, где находится датчик температуры охлаждающей жидкости. Его можно найти в выпускной магистрали головки блока цилиндров. На корпусе датчика есть резьба, и он просто вкручивается в соответствующее отверстие.

В зависимости от особенностей конструкции автомобиля, года выпуска, ДТОЖ также может находиться около корпуса термостата или прямо в нем. Этот элемент устанавливается таким образом, чтобы он был в прямом контакте с антифризом, тосолом и другими вариантами ОЖ.

Устройство и принцип действия элемента


На что влияет ДТОЖ


Датчик также обеспечивает запуск вентилятора охлаждающей системы автомобиля. За счет дополнительного охлаждения вентилятором жидкость остынет значительно быстрее. В отдельных автомобилях для того, чтобы запустить принудительное охлаждение, используется отдельный датчик. Но там, где его нет, его задачи выполняет ДТОЖ.

Как понять, что ДТОЖ неисправен?

Давайте рассмотрим признаки неисправности датчика температуры охлаждающей жидкости. В большинстве своем это надежные устройства, которые выходят из строя крайне редко. Конструкция элемента предельно проста, но иногда элемент начинает сбоить.

Чаще всего неисправности датчика связаны с нарушением его показаний.

Самый первый признак – это вентилятор, который не включается. Но вентилятор – не основополагающий симптом.

О выходе из строя ДТОЖ скажет возросший расход топлива, повышенные обороты на холостом ходу, детонационные звуки при работе мотора, плохой запуск на горячую и перегрев.

С перегревом стоит быть внимательным – он может привести к печальным последствиям. В старых моделях автомобилей имеется стрелочный контроллер.

Когда стрелка зашла за опасную зону, машину нужно остановить и искать причину перегрева. Это может быть неисправность датчика температуры охлаждающей жидкости инжектора.

В более современных автомобилях о перегреве сообщит бортовой компьютер. Появится соответствующее диагностическое сообщение.

Причины выхода из строя

О замене датчика

Не каждый владелец автомобиля знает, как поменять датчик температуры охлаждающей жидкости. А ведь на самом деле это простая операция. Необходимо добраться до датчика, затем демонтировать его, слив предварительно охлаждающую жидкость из двигателя. Элемент просто вкручен в отверстие с резьбой. Замена выполняется в обратном порядке.

Самостоятельная диагностика

Если есть хотя бы один из симптомов, стоит проверить ДТОЖ на исправность. Давайте посмотрим, как это можно сделать. Но прежде чем снять датчик, лучше еще раз убедиться, что причина именно в нем. Проверить ДТОЖ можно в домашних условиях. Существует несколько эффективных способов.

Опускаем датчик в воду

Проверка без термометра

Это еще один способ как определить неисправность ДТОЖ. Особенность в том, что при кипении воды температура равна 100 градусам. За основу берут эту температуру и в ней измеряют сопротивление.

Когда вода начнет кипеть, сопротивление должно составлять около 176,7 Ом. Если прибавить погрешности, то мультиметр может показывать порядка 190-210 Ом.

Если показания не соответствуют этим, то нужно выяснить, где находится датчик температуры охлаждающей жидкости на конкретном автомобиле. Его нужно просто заменить его новым.

Заключение

Итак, мы выяснили, как определить неисправность датчика температуры охлаждающей жидкости. Данный элемент играет важную роль в работе двигателя автомобиля. При его неисправности возможны различные неполадки, вплоть до перегрева ДВС.

Датчик температуры охлаждающей жидкости: признаки неисправности, проверка и ремонт на News4Auto.ru.

Наша жизнь состоит из будничных мелочей, которые так или иначе влияют на наше самочувствие, настроение и продуктивность. Не выспался — болит голова; выпил кофе, чтобы поправить ситуацию и взбодриться — стал раздражительным. Предусмотреть всё очень хочется, но никак не получается.

Да ещё и вокруг все, как заведённые, дают советы: глютен в хлебе — не подходи, убьёт; шоколадка в кармане — прямой путь к выпадению зубов.

Мы собираем самые популярные вопросов о здоровье, питании, заболеваниях и даем на них ответы, которые позволят чуть лучше понимать, что полезно для здоровья.

Датчик температуры охлаждающей жидкости: признаки неисправности, назначение, проверка

На сегодняшний день в любом автомобиле встроены особые устройства, которые способны не только контролировать работу мотора, но улучшить его эффективность в той или иной ситуации. Примером такого устройства является датчик температуры охлаждающей жидкости, о котором и пойдет речь в данной статье.

Любой современный автомобиль оснащен большим количеством датчиков, которые позволяют отслеживать состояние транспортного средства.

Некоторые из них предназначены для того, чтобы донести до автомобилиста информацию о том, что в автомобиле что-то не в порядке (к примеру, датчики масла или топлива).

Другие предназначены для бортового компьютера, чтобы он в свою очередь на основании их показаний правильно скорректировал работу механизмов автомобиля (например, датчики температуры или датчики, регулирующие количество поступающего в цилиндры топлива).

Назначение ДТОЖ

В свою очередь все современные автомобили оборудуются датчиком температуры охлаждающей жидкости (антифриза). Он особенно необходим в жаркую погоду — иначе двигатель может просто перегреться.

Как и любое другое оборудование, ДТОЖ может также выйти из строя, что может привести к различным неполадкам в работе двигателя.

Наиболее часто датчики, как и любое другое оборудование, выходят из строя на автомобилях с большим пробегом, хотя нередки случаи поломки и на относительно новых авто.

Датчик температуры охлаждающей жидкости — устройство, которое позволяет поддерживать стабильное функционирование узлов автомобиля, обеспечивает его быстрый прогрев и не допускает перегрева.

Он обладает довольно малыми размерами, но его роль отнюдь не так мала — он влияет не только на работу двигателя, но и на состояние авто в целом. Поэтому некорректная работа датчика может повлечь довольно серьезные последствия.

Особенно, если неполадки выявлены довольно поздно.

Стоит различать датчик температуры охлаждающей жидкости и датчик указателя температуры ОЖ. Если второй несет лишь информацию о температуре охлаждающей жидкости, которая предоставляется водителю — первый корректирует работу двигателя.

О том, как проверить указатель температуры охлаждающей жидкости можете узнать, перейдя по данной ссылке.

Признаки неисправности датчика температуры охлаждающей жидкости

Признаки неисправности ДТОЖ довольно явные и их сложно не заметить. При неисправностях в работе датчика ОЖ двигатель, как правило, начинает работать сбивчиво, троит, с трудом стартует. Периодически происходит резкое снижение холостых оборотов (вместо «довольного» урчания двигателя в районе 600-800 оборотов появляются «покряхтывания» в диапазоне от 200 до 1500).

  • Вдобавок из-за того, что не работает система охлаждения — повышается расход топлива, а также внезапно начинают неверно функционировать вентиляторы охлаждения, к примеру, они могут включаться в холодную погоду и выключаться в жару.
  • Об основных причинах, из-за которых при включении зажигания включается вентилятор охлаждения двигателя, вы узнаете перейдя по этой ссылке.
  • Также одним из признаков выхода из строя датчика ОЖ может быть темный дым из выхлопной трубы автомобиля.
  • Помимо вышеописанных проблем, которые сами по себе являются довольно неприятными последствиями, неисправность датчика ОЖ может привести к следующим проблемам:
  • Плохая управляемость автомобилем, вплоть до «игнорирования» команд водителя;
  • Медленный прогрев авто зимой;
  • Перегрев двигателя.

Добавьте к этому проблемы, указанные выше — и вы увидите весь комплекс неполадок, к которым может привести игнорирование признаков неисправности датчика температуры охлаждающей жидкости.

Как проверить датчик температуры на работоспособность?

Первый способ. Для проверки на работоспособность датчика температуры охлаждающей жидкости нам потребуется:

  • Мультиметр;
  • Емкость с водой;
  • Термометр.
  1. Для начала нагреваем воду до определенной температуры и помещаем туда датчик, температуру жидкости замеряем термометром.
  2. Далее выставляем мультиметр в режим омметра, подключаем его к выходам датчика. Результаты сверяем со следующей таблицей:

Если данные соответствуют параметрам таблицы — датчик исправен. Чтобы убедиться в точности измерения выставляем мультиметр в режим вольтметра и повторяем опыт. Результаты должны соответствовать следующей таблице:

Если значения не совпадают – датчик нуждается в замене. Кстати при покупке нового датчика следует его также проверить указанным методом.

Второй способ проверки работоспособности датчика подойдет тем, у кого нет термометра. Для этого необходимо разогреть емкость с водой до температуры кипения, погрузить в него датчик и замерить сопротивление.

Суть заключается в том, что температура кипения воды при нормальном атмосферном давлении составляет 100 °С. При такой температуре, мультиметр должен показывать с учетом погрешности сопротивление в пределах 180-215 Ом. При более сильных отклонениях датчик неисправен.

Также смотрим видео, как проверить датчик температуры охлаждающей жидкости своими руками:

Что делать в случае поломки датчика температуры охлаждающей жидкости?

Как правило, попытки починить датчик своими руками не приводят к восстановлению его работоспособности — он весьма мал и собран из довольно маленьких деталей. Поэтому в случае его неисправности рекомендуется замена датчика.

Если после замены ДТОЖ вышеописанные проблемы остались, то вам стоит обратиться в автосервис для более глубокой диагностики неисправностей вашего транспортного средства. Вполне возможно, что дело совсем не в нем.

Но автомобилисту (особенно владеющему современным автомобилем) следует иметь в своем распоряжении запасной комплект датчиков на свой автомобиль.

Они регулируют работу узлов и агрегатов автомобиля, поэтому выход из строя одного из них может привести к весьма разнообразным проблемам, возникающим при эксплуатации автомобиля.

Основные признаки неисправности датчика температуры охлаждающей жидкости

На многие параметры двигателя в современном автомобиле влияют показания датчиков. Среди них есть ДТОЖ, который фиксирует температуру двигателя.

Неисправность датчика может привести к нежелательным последствиям в виде ухудшения характеристик или возникновения поломки.

Сегодня вы узнаете, как работает ДТОЖ, а также какие бывают признаки неисправности датчика температуры охлаждающей жидкости.

Для чего нужен датчик

Всем известно, что охлаждающая жидкость находится в постоянной циркуляции, а датчик устанавливается именно в том месте, где все проходит.

Имея информацию о температуре, можно вывести ее на панель приборов и контролировать нагревание, чтобы знать, что мотор работает в номинальном режиме.

Кроме того, информация о температуре предостерегает водителя от перегрева, если случилась какая-либо неисправность и позволяет вовремя остановить машину, чтобы двигатель остыл. Но так было только на карбюраторных двигателях.

Современный инжектор управляется при помощи ЭБУ, который открывает множество возможностей для регуляции всевозможных параметров.

Автомобильные конструкторы решили, что теперь данный элемент может выполнять и другие функции. Так, например, устройство отвечает за включение вентилятора.

Как только температура возрастает и превышает допустимые значения, на ЭБУ подается соответствующий сигнал, который используется для включения электродвигателя.

Кроме того, информация о температуре охлаждающей жидкости может быть использована для грамотной дозировки смеси в зимний период. Как известно, чтобы мотор смог сразу запуститься и быстрее прогреться, она должна быть богатая. Получив сведения о температуре, электронный блок создает все условия для успешного запуска силовой установки.

Последнее предназначение устройства – дополнительная защита от детонации. Если датчик детонации поврежден, то зажигание будет сбито. Чтобы восстановить нормальный режим, ДТОЖ заметит повышение температуры из-за быстрого сгорания смеси, а контроллер сделает все необходимое, чтобы предотвратить возникновение этого явления.

Как работает ДТОЖ

Работа датчика довольна проста. Он устанавливается недалеко от термостата для высокой точности измерения и соприкасается с охлаждающей жидкостью. Основа его работы – это термический резистор.

Антифриз или тосол, циркулируя по системе, набирает тепло с цилиндров, а затем направляется к зоне, в которой расположен датчик. Нагреваясь, резистор уменьшает свое сопротивление. Чем выше температура, тем меньше электрическая величина. Чтобы снимать ее, блок подает на датчик небольшое напряжение, достаточное для снятия параметров.

Стоит учитывать, что если уровень охлаждающей жидкости будет недостаточен, то устройство будет подавать не корректные показания, поэтому при первых признаках неисправности, нужно в обязательном порядке уровень тосола или антифриза.

К чему могут привести неисправности

Неисправность данного элемента может серьезно повлиять на работу двигателя. Среди них:

  1. Повышение расхода топлива. Почти при любой неисправности двигателя можно наблюдать эту картину.
  2. Перегрев двигателя, а как следствие, снижение его ресурса. Во многих случаях, перегретый двигатель обычно просто клинил.
  3. Долгое прогревание двигателя.
  4. Неверная информация о температуре не даст нужных сведений для дозировки смеси, а значит, мощность будет снижена.

Как узнать о неисправности датчика

Пожалуй, самый первый признак – неверные показания датчика, отсутствие реакции вентилятора на высокую температуру, а также перегрев мотора. Во всех случаях, датчик необходимо заменить. А сейчас рассмотрим конкретные случаи проверки датчика:

  1. Стрелка все время находится на нуле. Скорее всего, на него не подается напряжение или его резистор неисправен. Попробуйте поправить контакты, если это ничего не дает, тогда берем омметр и измеряет сопротивление резистора. Если его величина стремится к бесконечности или слишком велика, то датчик нужно заменить.
  2. Стрелка показывает неверные показания. Прогрейте мотор до рабочей температуры и замерьте сопротивление датчика. По специальной таблице можно узнать, при какой температуре должна быть та или иная величина сопротивления. Если эти данные расходятся, то ДТОЖ нужно поменять.
  3. Стрелка все время показывает 130 градусов. Это однозначная ситуация – датчик замкнул, а ремонту не подлежит. Можно даже не измерять сопротивление.
  4. Не сработал электрический вентилятор. Для начала проверьте его работу и подключите напрямую к аккумулятору. Если двигатель заработал, то проблема либо в датчике, либо в прошивке контроллера. Как проверить датчик – было сказано выше.

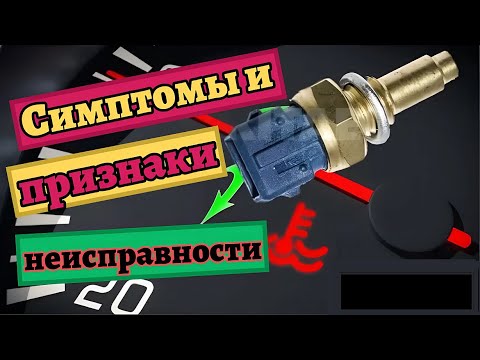

Посмотрите! Мы подготовили для Вас видео по теме:

Ошибки датчика температуры охлаждающей жидкости | Основные причины ошибок

Это устройство рассчитано на включение вентилятора охлаждения воды при повышении температуры. Неработающий датчик становится причиной перегрева мотора. От этого двигатель может заклинить.

Как работает ДТОЖ

Датчик представляет собой терморезистор, изменяющий свое сопротивление от повышения или понижения температуры чувствительного элемента. Датчик получает ток 5 Вольт от блока управления. Сопротивление, проходя через резистор контроллера, способствует изменению напряжения датчика. Показатели напряжения на холодном двигателе ниже. Его уровень колеблется от 1,5 до 2 Вольт.

Ошибки ДТОЖ

  • Плохо заводится на холодном двигателе;
  • Ненадежно работает мотор до прогревания;
  • Увеличивается расход топлива;
  • Не срабатывает вентилятор.

Ошибки температурных датчиков имеют 5 кодов. Разберем эти случаи и выявим причины, признаки и пути устранения неполадок.

p0115

Этот код сигнализирует о неполадках в электрической цепи. Напряжение выходит за рамки допустимых показателей 0,14-4,91. Они соответствуют уровню температуры в пределах от -40 до +140 градусов.

Причины:

  • Замыкание в цепи;
  • Обрыв провода;
  • Повреждение изоляции;
  • Проблемы с элементами ДТОЖ.

Признаки:

  • ЭБУ подключает аварийный режим, и температура жидкости достигает 80 градусов;
  • Двигатель трудно запустить на холодную;
  • Мотор работает нестабильно до прогрева.

Устранение:

  • Замена или ремонт проводки;
  • Ремонт или замена разъема датчика;
  • Замена детали.

Эта ошибка не считается критичной. Но проблему решить придется.

p0116

Ошибка возникает тогда, когда напряжение от датчика до ЭБУ остается неизменным со времени запуска холодного мотора до момента прогревания. Вследствие этого сигнал выходит за пределы допустимого.

Причины:

  • Выход из строя датчика или термостата;
  • Обрыв или замыкание.

Признаки:

  • Аварийный режим, температура до 80;
  • Плохой запуск на холодном двигателе;
  • Нестабильная работа двигателя до прогрева;

Устранение;

  • Ремонт или замена термостата;
  • Замена датчика.

Ошибка не приводит к большим неприятностям в пути. Но проблем с запуском холодного двигателя не избежать.

p0117

Проблема связана с низким сигналом на выходе. Возникает при поступлении на ЭБУ от ДТОЖ напряжения ниже 0,14 Вольт, что составляет нижний порог.

Причины:

  • Обрыв проводки;
  • Замыкание в сигнальных проводах;
  • Выход из строя датчика;
  • Проблемы с разъемом.

Признаки:

  • Долгий запуск холодного мотора;
  • Нестабильная работа двигателя до момента прогревания;
  • Постоянная работа вентилятора;

Устранение;

  • Замена или ремонт электропроводки;
  • Ремонт или замена разъема;
  • Установка нового ДТОЖ.

Двигатель с такой неисправностью работает, но в аварийном режиме.

p0118

Ошибка в этом коде связана с высоким уровнем сигнала. Происходит такое в памяти ЭБУ, когда напряжение на выходе выше 4,91 В в течение 0,5 сек. Причины возникновения ошибки, внешние признаки и способы устранения неисправностей совпадают с теми, что имеют место с ошибками p0117. Вероятной проблемой может быть обрыв цепи.

p0119

Код указывает на недостаточно надежные контакты в цепи. Такое в ЭБУ наблюдается при приеме от датчика неправильного или прерывистого сигнала.

Причины:

  • Ненадежный контакт в разъеме вследствие поломки корпуса или коррозии контактов;
  • Проблемы с изоляцией проводов.

Признаки:

  • Трудный запуск двигателя;
  • Неритмичная работа холодного двигателя.

ЭБУ может держать двигатель, как в аварийном, так и обычном режиме. Это опасно для мотора.

Устранение;

  • Проверить ДОТЖ;
  • Осмотреть контакты и корпус фишки разъема;
  • Прозвонить, пошевелить провода;
  • Прочистить контакты.

Важно: по окончании всех процедур по устранению неисправностей необходимо их удалить из памяти ЭБУ. Это можно сделать через программу или, сняв на 10 сек. отрицательную клемму аккумулятора.

Заключение

Все названные причины не влекут за собой больших неприятностей. Но когда они регулярно повторяются, двигатель может прийти в негодность. Некомфортная езда приятных эмоций не добавит. Лучше как можно быстрее устранить неисправности.

Датчик температуры ВАЗ-2115 инжектор не работает: причины и ремонт

Сложно представить себе автомобиль, не оснащенный множеством датчиков, которые позволяют отслеживать исправность транспортного средства. Хотя ВАЗ-2115 считается простой версией легковой машины, в нем тоже есть датчик температуры антифриза или тосола, размещается это устройство в моторном отсеке.

Как только температура охлаждающей жидкости измеряется, сведения появляются на электронном блоке управления. Многие водители недооценивают значение датчика температуры, не зная, что он также влияет на функциональность двигателя и другие системы, связанные с движком. Благодаря измерителю температуры охлаждающей жидкости, можно определить неполадки в работе двигателя и после осуществить его регулировку.

Читайте также: Где находится датчик температуры ВАЗ-2115

Как понять исправен датчик температуры или нет

Бывает так, что барахлит один компонент системы фиксации температуры, и водитель сразу грешит на датчик, на самом деле он может быть вполне исправным. Поэтому не спешите выбрасывать старый образец, сначала проверьте его на исправность:

  1. Изъятый ДТОЖ разместите в таре, где находится слитая охлаждающая жидкость.
  2. Аккуратно и постепенно нагрейте тосол, заметьте, что тара должна быть стойкой к высоким температурам, иначе она попросту расплавится.
  3. Вооружившись градусником и мультиметром, выставленным в режиме омметра, отслеживайте показания на этих 2-х устройствах одновременно.

Какие показания должен давать исправный датчик температуры антифриза ВАЗ-2115, для удобства мы представили в табличном виде.

Температура на градуснике, градусыСопротивление, Ом
203520
401459
60667
80332
100177

Если показания, которые вы сняли с датчика, разнятся с данными в этой таблице, значит, устройство действительно подлежит замене, оно работает некорректно. Некоторые автолюбители пытаются всеми способами отремонтировать приспособление, но специалисты относятся к таким экспериментам скептически, заявляя, что датчик, фиксирующий температуру нагрева антифриза, нельзя отремонтировать, а только полностью поменять на новое изделие.

Читайте также: Самодиагностика ВАЗ-2115 своими руками

Если показатели мультиметра и градусника совпадают с данными таблицы, тогда дело в термостате.

Проверить наличие неполадок также можно, не снимая устройство, но для этого все равно потребуется мультиметр.

  1. Двигатель ВАЗ-2115 изначально должен быть холодным, тогда с датчика удастся снять разъем и посмотреть, окислен контакт или нет. После измерения сопротивления с помощью мультиметра можно возвращать разъем на прежнее место.
  2. Заведите двигатель ВАЗ-2115 и как следует прогрейте его. Указатель обязан показывать правдивую температуру.
  3. Заглушите двигатель, извлеките разъем и померяйте сопротивление, по сравнению с холодным двигателем оно должно уменьшиться.

Если сопротивление показывает меньше 240 Ом, запускается в работу вентилятор. Возьмите резистор до 100 Ом и замкните контакты разъема устройства. Когда возникает замыкание, вентилятор вращается, а при размыкании останавливается. Если сопротивление остается прежним, значит датчик не работает.

Допустим, вы прогрели двигатель ВАЗ-2115, замкнули контакты разъема устройства сопротивлением в значении 100 Ом, но вентилятор все равно не запустился, в чем причина? Скорее всего, барахлит предохранитель или реле, подходящее к вентилятору слева от пассажирского сидения, прямо под бардачком.

Как снять датчик температуры охлаждающей жидкости

Чтобы своими руками демонтировать старый ДТОЖ в ВАЗ-2115 и потом поставить на его место новый образец, необходимо следовать пошаговой инструкции:

  1. ДТОЖ находится на впускном патрубке охлаждения ГБЦ, поэтому чтобы извлечь старое приспособление, нужно демонтировать воздушный фильтр.
  2. Отсоедините от аккумулятора провод минус.
  3. Подставьте под радиатор тару и слейте охлаждающую жидкость.
  4. Отсоедините от измерителя проводку.
  5. Воспользовавшись ключами на 19 и 21, слегка ослабьте плотность затяжки, а потом открутите ДТОЖ ВАЗ-2115.

Какой датчик путают с подключенным к ЭБУ

Датчик, показывающий температуру ВАЗ-2115, инжектор часто путают с указателем этой температуры. Последнее изделие отличается тем, что выводит сведения на панель приборов, больше никаких функций у него нет.

Датчик, о котором мы ведем речь в этой статье, как уже говорилось выше, влияет на работу двигателя и даже задает временной отрезок времени для впрыскивания на форсунки. Благодаря приспособлению, происходит своевременное включение вентилятора системы охлаждения автомобиля. Поэтому если вы заметили, что стали тратить слишком много бензина и мотор ВАЗ-2115 буквально кипит, пора проверить исправность устройства.

Читайте также: Какие бывают ошибки на ВАЗ-2115

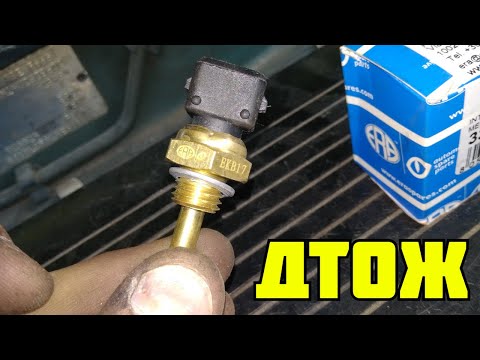

Видео, как проверить состояние ДТОЖ своими руками, можно посмотреть ниже: https://www.youtube.com/watch?v=x75bSRazxhQ

Наглядная видеоинструкция, как поменять старый датчик температуры антифриза в ВАЗ-2115 на новый, показана дальше:

Не показывает температуру двигателя не работает указатель температуры охлаждающей жидкости

Содержание

  1. Не работает указатель температуры охлаждающей жидкости
  2. Как работает датчик температуры или сигнальная лампа
  3. Неправильно показывает температура двигателя
  4. Почему не работает указатель температуры — показывает высокое значение
  5. Стрелка температуры охлаждающей жидкости не работает
  6. Предотвратить повреждение компьютера автомобиля
  7. Проверка блока отправки температуры
  8. Проверка датчика температуры

Конечно, самой распространенной причиной необычного показания датчика температуры вашего автомобиля является проблема с температурой двигателя.  Однако есть и другие причины, например:

  • Плохая температура отправляющего устройства (вторая наиболее распространенная причина)
  • Проблема в электрической цепи датчика температуры
  • Неисправность в цепи управления от компьютера автомобиля (в зависимости от модели автомобиля)
  • Плохой датчик



Любое из этих условий может привести к тому, что датчик температуры будет:

  • Показывать либо низкое значение температуры
  • Либо высокое
  • Колебаться – показывает то большую, то маленькую или вообще скачет



Но ваш датчик показывающий нагрев двигателя не скажет вам, с какой причиной вы имеете дело. Если вы не обнаружите каких-либо явных симптомов под капотом или проблема не вызовет загорание лампы индикатора двигателя (check engine), вам потребуется выполнить небольшую диагностическую работу, чтобы выяснить, что происходит.

Не работает указатель температуры охлаждающей жидкости

В следующих разделах описываются различные способы, которыми ваш датчик температуры может дать вам необычные показания, и возможные причины их возникновения.  Но сначала давайте кратко рассмотрим, как работает датчик температуры, и несколько видимых (и не очень видимых) симптомов, которые помогут вам определить, есть ли что-то не так с вашим датчиком.

За прошедшие годы конфигурация этого измерителя не сильно изменилась. Принцип его работы остается прежним: датчик температуры, который показывает нагрев двигателя, и дисплей, отображающий значение.

Таким образом, он является вашим окном в температуру охлаждающей жидкости. Он позволяет узнать, когда двигатель остыл, перегрелся.

Отправляющее устройство является термистором. С одной стороны, он подвергается воздействию охлаждающей жидкости двигателя. Его переменное сопротивление реагирует на изменения температуры охлаждающей жидкости:

  • Когда двигатель холодный, например, когда двигатель выключен или только что был запущен, сопротивление передающего устройства самое высокое, что предотвращает протекание электрического тока. Индикатор датчика показывает это, оставаясь в нижней части диапазона считывания.
  • По мере того, как охлаждающая жидкость двигателя нагревается, сопротивление передающего устройства соответственно уменьшается, и индикатор датчика начинает расти. Он останется примерно на середине шкалы показаний, если двигатель будет работать при рабочей температуре. Сигнальная лампа не загорится, если двигатель не перегреется.



Еще несколько лет назад блок отправки температуры отправлял информацию непосредственно на датчик температуры. Но в большинстве моделей 1996 года и новее автомобильный компьютер является интерфейсом между датчиком или сигнальной лампой и отправляющим устройством.

Неисправный вентилятор радиатора может вызвать колебания значений нагрева.

Неправильно показывает температура двигателя

К сожалению, когда датчик температуры показывает слишком низкое, слишком высокое значение или колебания то есть неправильно показывает значение нагрева двигателя, вы не знаете, что-то не так с двигателем, датчиком или чем-то еще.  Если датчик не находится в красной зоне, и не вы видите пар, выходящий из-под капота, конечно.

Но вот быстрая диагностика, которая может помочь вам, когда вы подозреваете, что что-то не так с вашим датчиком.

Если возможно, проведите эту первоначальную проверку после того, как двигатель проработал более 20 минут, или, как только ваш датчик покажет состояние перегрева.

Откройте капот и проверьте следующее:

  • Уровень охлаждающей жидкости должен быть на отметке Full Hot на резервуаре охлаждающей жидкости. Низкий уровень приведет к перегреву двигателя.
    • Если в вашем автомобиле нет резервуара или бака для охлаждающей жидкости, подождите, пока двигатель остынет, и проверьте уровень через горловину радиатора. Уровень должен быть примерно на 1/2 дюйма ниже нижней части шейки радиатора, но выше сердечника радиатора.
  • Хладагент должен выглядеть зеленым или оранжевым. Ржавый или мутный цвет указывает на загрязнение и может привести к перегреву.
  • Охлаждающий вентилятор должен начать работать при около 230 ° F (110 ° C), что обычно происходит после 20 минут работы двигателя. Если охлаждающий вентилятор не включится, это приведет к перегреву.
  • Сравните температуру головки двигателя, возле термостата и верхнего шланга радиатора. Оба должны чувствовать жарко на ощупь. Верхний шланг радиатора соединяет верхний бак радиатора с двигателем на корпусе термостата.
    • Если шланг холодный или теплый, но двигатель горячий, термостат застрял закрытым, радиатор забит или водяной насос не работает. Все это приведет к перегреву двигателя.
    • Если шланг и двигатель кажутся немного теплыми, но не горячими, термостат, скорее всего, застрял в открытом положении и не позволит двигателю достичь рабочей значений, датчик будет показывать ниже обычной температуры.
  • Нижний шланг радиатора должен быть немного теплым, но не таким горячим, как верхний. Если верхний и нижний шланги радиатора имеют примерно одинаковую температуру, охлаждающая жидкость не циркулирует (перегревается) или термостат застрял в открытом положении (двигатель ниже рабочей температуры).
  • Посмотрите вокруг на возможные признаки утечки. Проверьте шланги радиатора, радиатор и водяной насос. Если вы видите утечку охлаждающей жидкости, в системе заканчивается охлаждающая жидкость и двигатель перегревается.



Сравните свои результаты с показаниями датчика и определите, является ли показание датчика точным.

Следующие разделы помогут вам найти потенциальные проблемы за датчиком, который читает низкий, высокий или колеблющийся сигнал нагрева или охлаждения двигателя. Затем вы найдете процедуру для проверки как отправляющего устройства, так и, при необходимости, датчика температуры.

  1. Если показания датчика температуры низкие

Если он продолжает показывать низкий уровень, не является распространенным явлением, если нет проблем с системой охлаждения.

Потенциальные проблемы включают в себя:

  • Застрявший термостат
  • Низкий уровень охлаждающей жидкости (в холодном климате)
  • Датчик температуры отключен от блока отправки
  • Неисправный датчик
  • Проблемы с цепью в датчике или отправляющем устройстве (слабые или корродированные разъемы).
  • Проблемы с автомобильным компьютером, если компьютер работает как интерфейс



Почему не работает указатель температуры — показывает высокое значение

Температурный датчик обычно поднимается выше среднего диапазона при движении в условиях интенсивного движения, при перевозке или подъеме тяжелого груза или подъеме по крутому склону. Однако, если датчик приближается к верхнему (горячему) концу шкалы при нормальных условиях движения, это обычно указывает на проблемы с системой охлаждения .

Другие потенциальные причины включают в себя:

  • Низкий уровень охлаждающей жидкости
    • Проверьте резервуар и радиатор.
    • При необходимости проверьте герметичность, включая радиатор, водяной насос, сердечник нагревателя, шланги и прокладку головки блока цилиндров.
    • В некоторых случаях это может привести к детонации (громкий звук)
  • Слабая крышка радиатора или неисправные уплотнения
    • Визуально проверьте шейку и крышку радиатора на наличие повреждений, и при необходимости проверьте давление крышки.
  • Охлаждающая жидкость не течет из-за забитого радиатора, частично открытого или застрявшего термостата, или из-за плохого водяного насоса
  • Неисправный вентилятор охлаждения
  • Радиатор спереди заблокирован жуками и мусором
  • Плохая охлаждающая смесь
  • Плохой датчик температуры



Неисправное рабочее колесо в водяном насосе предотвратит создание потока охлаждающей жидкости и вызовет перегрев.

Стрелка температуры охлаждающей жидкости не работает

Вы можете заметить, что ваши показания датчика температуры повышаются и понижаются, колеблются в какой-либо форме или являются неустойчивыми, всё это может привести к сильному перегреву двигателя и падении тяги мотора в целом.

Для этого может быть несколько причин:

  • Низкий уровень охлаждающей жидкости задерживает открытие и закрытие термостата (проверьте уровень охлаждающей жидкости в радиаторе).
  • Воздушные карманы в системе охлаждения
  • Утечка охлаждающей жидкости
  • Частично забитый радиатор
  • Водяной насос с поврежденной крыльчаткой
  • Свободный приводной ремень не работает с водяным насосом
  • Короткие или ослабленные, или корродированные разъемы или провода в электрической цепи передающего устройства или датчика
  • Проблемы с вентилятором или реле
  • Неисправный термостат
  • Плохой датчик
  • Выдувная прокладка с выхлопными газами мешает работе термостата



Предотвратить повреждение компьютера автомобиля

Если ваш автомобильный компьютер действует как интерфейс между отправляющим устройством и датчиком температуры или сигнальной лампой, выключите зажигание при отсоединении проводов от отправляющего устройства, сигнальной лампы или указателя температуры.  Это необходимо сделать для предотвращения повреждения компьютера наведенным напряжением. Обратитесь к руководству по ремонту вашего автомобиля.

Если вы подозреваете, что он неисправен, скорее всего, виновником является отправитель температуры.

Проверка блока отправки температуры

Когда вы подозреваете, что с датчиком температуры что-то не так, вы должны сначала проверить блок отправки температуры, который более доступен и более подвержен сбоям.

Вы можете проверить сопротивление или напряжение передающего устройства с помощью цифрового мультиметра (DMM).

В более старых моделях автомобилей используется единичный датчик температуры. Более новые модели автомобилей подключаются к электронному блоку управления (ЭБУ) или автомобильному компьютеру, который затем отправляет информацию на датчик температуры. Другие модели автомобилей, особенно азиатские, используют два блока отправки температуры, один из которых подключен к компьютеру, а другой — к датчику температуры.

Возможно, вам придется обратиться к руководству по ремонту автомобиля для вашей конкретной модели, чтобы найти компоненты, определить провода и клеммные соединения. Если у вас нет руководства по ремонту, вы можете купить относительно недорогую копию у Amazon.  Руководства Haynes содержат пошаговые инструкции для многих проектов по устранению неполадок, ремонту и замене компонентов, которые вы можете выполнять дома.

Тестирование сопротивления отправляющего устройства:

  1. Найдите блок отправки температуры. Обычно блок расположен рядом с корпусом термостата, который соединяется с верхним шлангом радиатора на головке цилиндров двигателя.
  2. Отсоедините электрический разъем блока отправки.
  3. Измерьте сопротивление устройства при холодном двигателе с помощью омметра. Сопротивление должно быть высоким.
  4. Измерьте сопротивление устройства, когда двигатель горячий. Сопротивление должно быть низким.
  5. Сравните ваши показания со спецификациями в руководстве по ремонту вашего автомобиля.  Если спецификации отправляющего устройства верны, перейдите к следующим шагам.



Тестирование опорного напряжения:

  1. Выключить зажигание.
  2. Отсоедините жгут проводов от датчика температуры.
  3. Подключите красный провод вашего вольтметра к клемме провода металлического опорного сигнала.
  4. Подсоедините черный провод вольтметра к отрицательному (-) полюсу аккумулятора.
  5. Поверните ключ зажигания в положение «Вкл», но не запускайте двигатель.



Вы должны иметь опорный сигнал 5 или 12 вольт. Если нет, проверьте этот провод на наличие повреждений. Если провод идет от компьютера, и кажется, что провод в хорошем состоянии, возможно, компьютер неисправен. Обратитесь к руководству по ремонту вашего автомобиля.

Проверка выходного напряжения передающего устройства:

На некоторых моделях вы сможете провести обратное зондирование сигнального провода отправляющего устройства, используя свой вольтметр.

  1. Подсоедините красный провод измерителя к сигнальному проводу отправляющего устройства (при необходимости обратитесь к руководству по ремонту).
  2. Подсоедините черный провод измерителя к заземлению двигателя или отрицательному (-) полюсу аккумулятора.
  3. При холодном двигателе включите стояночный тормоз, запустите двигатель и дайте ему поработать на холостом ходу.
  4. Соблюдайте показания напряжения при прогреве двигателя. Ваши показания могут быть аналогичны значениям в следующей таблице, при этом эталонное напряжение составляет 5 вольт для отправляющего устройства с компьютера (некоторые модели могут использовать эталонное значение 12 вольт).



температуравольтаж
110F (43,3 С)4,2
140F (60 C)3,6
180F (82,2 С)2,8
210F (98,8 С)2,2
230F (110 C)1,8
250F (121 C)1. 4

Блок отправки с плохой температурой может также заставить компьютер автомобиля регулировать топливную систему на основе неверных данных. Вы можете увидеть, например:

  • Черный дым
  • Тяжелый запуск на прогретом двигателе
  • Увеличение выбросов



Проверка датчика температуры

Если с отправляющим устройством все в порядке, и вы подозреваете, что датчик температуры неисправен, вы можете воспользоваться этой общей процедурой. Возможно, вам придется обратиться к руководству по ремонту вашего автомобиля, чтобы определить или найти провода и компоненты.

Примечание. Приведенная ниже процедура требует заземления провода, который подключается к блоку измерения температуры. На некоторых моделях заземление этого провода может повредить датчик температуры. При необходимости обратитесь к руководству по ремонту вашего автомобиля, чтобы выяснить, есть ли проблема в вашем автомобиле.

Примечание. Если ваш автомобильный компьютер управляет указателем температуры или сигнальной лампой, перед выполнением дальнейших действий по устранению неполадок выполните следующие три предложения:

  1. Если индикатор двигателя горит, сначала проверьте диагностические коды неисправности (DTC). Коды могут указывать на источник проблемы, обычно это проблема датчика или цепи.
  2. Обязательно выключайте зажигание, прежде чем отсоединять провода.
  3. Затем включите зажигание, чтобы проверить реакцию манометра или сигнальной лампы, как указано в следующих шагах. Это предотвратит повреждение компьютера.



Продолжить поиск неисправностей

  1. Выключить зажигание.
  2. Отсоедините электрический разъем передающего устройства и включите зажигание.  Независимо от того, двигатель прогрелся или остыл, датчик должен показывать холод.
  3. Заземлите провод отправляющего устройства (сигнала) с помощью перемычки. Включить зажигание. Индикатор должен показывать «горячий», или должна загореться сигнальная лампа.
    • Если датчик температуры реагирует, как описано, но не при подключении к отправляющему устройству, отправляющее устройство неисправно.
    • Если показания датчика выше, чем «холодный», когда вы отключили отправляющее устройство, отсоедините провод от датчика температуры. Если датчик теперь показывает «холодно», провод замкнут. Если индикатор все еще показывает значение выше, чем «холодный», замените датчик.
    • Если датчик не показывает «горячий», когда провод заземлен, проверьте предохранитель цепи. Если все в порядке, заземлите клемму измерительного прибора, к которой подключен провод.
      • Если индикатор теперь показывает «горячий», проверьте провод на наличие повреждений.
      • Если датчик по-прежнему не показывает «горячий», убедитесь, что на клемме зажигания датчика есть напряжение.  Если есть напряжение и соединение в порядке, замените датчик; в противном случае проверьте цепь между датчиком и выключателем зажигания или источником питания.



На некоторых новых моделях транспортных средств доступ к датчику температуры может быть затруднен. Иногда использование диагностического инструмента является лучшим вариантом для устранения проблем такого типа. Кроме того, на некоторых моделях плохой датчик температуры требует либо калибровки комбинации приборов, либо установки новой комбинации. Обратитесь к руководству по ремонту вашего автомобиля.

https://www.youtube.com/watch?v=EEgdLFFD6Ck

На современных транспортных средствах вы можете использовать сканер для проверки отправляющего устройства и датчика температуры





Как вам статья?

Стрелка температуры двигателя прыгает: что делать?

Давно не смотрели на индикатор температуры двигателя, расположенный прямо перед глазами? Значит, вам повезло, стрелка стоит, как вкопанная, и вы просто не обращаете на нее внимания. Но не все такие счастливчики.

Некоторые водители жалуются, что стрелка плавает, словно щетка стеклоочистителя, а при штриховой индикации палочки меняются, как на шкале эквалайзера. Чем это можно объяснить? В статье сделана попытка систематизировать подобные явления, и предлагаются меры по их устранению.

Виноват ли термостат

Участники форумов часто спрашивают: почему прыгает стрелка указателя температуры двигателя? Прежде чем отвечать, следует уточнить саму постановку вопроса. Меняющиеся показания прибора не обязательно означают, что скачет температура двигателя.

К примеру, стрелка качается в секторе от 70 до 90 градусов или хаотично колеблется с большой амплитудой. Но ведь нагретая охлаждающая жидкость (ОЖ) обладает тепловой инерцией, и не может так резко изменять свои параметры. Отсюда следует, что показания прибора могут и не отражать реальную температуру двигателя внутреннего сгорания (ДВС).

Если показания изменяются довольно медленно, можно считать, что они показывают действительную степень нагрева мотора. В этом случае необходимо критически оценить ситуацию: действительно ли колебания температуры являются опасными. Когда они происходят в диапазоне от 90 до 105°C, оснований для тревоги нет, поскольку это нормальная рабочая температура, которую поддерживает термостат.

Вот, если плавные колебания выходят за пределы этого диапазона, тогда следует искать причины нарушения теплового баланса. Возможно, виновником будет являться термостат. Но это еще нужно будет проверить.

Самый простой способ — пробовать нагрев подводящих патрубков к радиатору на ощупь. Подозрение подтверждается, когда нижний патрубок чуть холоднее верхнего. Это означает, что регулирующий клапан термостата подклинивает в открытом состоянии, и двигатель работает с недогревом. С подобной неисправностью термостата сталкиваются обычно к 70 тысячам километров пробега.

А может, дело в датчике?

Когда гуляет стрелка температуры, она всего лишь следует за изменяющимся сигналом, который поступает от температурного датчика. Отсюда следует, что если последний врет, то и указатель показывает неправильную информацию. Поэтому, когда указатель на приборной панели начинает хулиганить, совершая резкие движения, необходимо в первую очередь проверить датчик.

Внимание: на современных ДВС устанавливают от 2 до 4-х температурных датчиков. Места их установки на разных авто могут отличаться.

Обычно на щиток идет отдельный датчик, чтобы он не вносил погрешность в работу электронной системы управления (ЭБУ). После того, как он найден, следует убедиться в наличии контакта на присоединительной клемме. Покачайте ее слегка, а товарищ пусть проследит за поведением стрелки. Иногда причина бывает предельно простой — неплотное соединение или замасленная клемма.

Если контакт нормальный, следует проверить работоспособность самого датчика. Для этого используют переносный омметр, которым измеряют сопротивление проверяемого элемента при разных температурах. Эти величины берут из таблицы, содержащейся в документации на изделие.

В качестве примера несколько строк из паспортных данных датчика температуры охлаждающей жидкости (ДТОЖ) 23.3828

Температура, °CСопротивление, Ом
100177
80330
50975
203520
09420
-1016180
-2028680

Иногда водитель настолько бывает зациклен на предполагаемой неисправности термостата, что долго и упорно добивается его замены по гарантии. Когда же его усилия достигают цели, оказывается, что все осталось по-прежнему. И только после замены датчиков температуры работа указателя приходит в норму.

Есть контакт

Как говорят электрики, могут быть только две неисправности: нет контакта, где нужно, или есть, — где не нужно. Это правило действует и в рассматриваемой ситуации. Стрелка будет скакать, если места соединений окислились или ослабли. Причем наиболее часто это происходит при подключении дополнительных потребителей: ближний свет, габаритки и т. д.

Как уже было сказано выше, первое, что нужно сделать при диагностике ДТОЖ, — проверить контакт в разъеме. Возвращаясь к предыдущему разделу, следует добавить следующее: при неисправности датчика показания скачут в одном диапазоне, а если они меняются хаотично — возможно и повреждение проводки. Насколько важным является минусовой контакт — масса, подтвердит один случай, описанный участником форума.

Стрелка указателя иногда подскакивала до 130°C. После остановки двигателя показывала правильный результат — 90°. Напряжение на клеммах аккумулятора при неработающем моторе составляло около 12,5 В, а после запуска поднималось до 13,7.

После полутора лет безуспешных поисков причины, замены аккумулятора, генератора и двух температурных датчиков попался один дедуля, который установил дополнительный массовый провод с мотора на кузов, и проблема была решена.

Паяльник вам в руки

Не стоит забывать, что может быть исправным и термостат, и ДТОЖ, и проводка, а указатель температуры все равно работает нештатно, причем поведение его непредсказуемо. Здесь, скорее всего, виновником является электронная плата щитка приборов («мозги»). На этот узел много нареканий со стороны водителей.

Дело в том, что компонентная база, очевидно, паяется не слишком качественно. Через несколько лет эксплуатации места пайки окисляются, и блок управления начинает «глючить». Наилучшим выходом является демонтаж приборного щитка и тщательная перепайка всех элементов.

Особое внимание следует уделить пропайке резисторов и выходной массы. Попутно приобретете радиотехнические навыки. Паяльник должен иметь тонкое жало и небольшую мощность. Конечно, вскрывать переднюю панель — занятие не из простых, и прибегать к такому ремонту нужно в последнюю очередь.

Внимание — воздух

Наконец, еще одна возможная причина резких движений стрелки, — наличие воздушных пузырьков в тосоле («завоздушливание» системы). Поскольку воздух и тосол имеют разную температуру, и происходит дерганье стрелки. Косвенным признаком этой неисправности служит выплескивание ОЖ из пробки радиатора или расширительного бачка, а также убывание заправочного объема.

Подводя итоги, можно предложить следующий порядок проверки элементов: контакты, масса, датчик температуры (ДТОЖ), термостат, плата указателя. Владельцам Рено Логан не стоит драматизировать индикацию 2-4-2. Это нормальный режим работы термостата.

P.S. Чтобы не расстраивать логановодов, на Дастере и втором поколении Логан-Сандеро указатель температуры на щитке вообще убрали. Как говорится: нет указателя — нет проблем.

Глюк датчика температуры?? Или реле вентилятора? — Клуб Вольво

Интересно !

x

JavaScript is disabled. For a better experience, please enable JavaScript in your browser before proceeding.
