Правильная установка Bluetooth в автомагнитолу

Часто старые магнитолы прекрасно работают, но не имеют функции Bluetooth. Небольшое но полное описание того как, по моему мнению, правильно устанавливать Bluetooth в магнитолу. На примере NSCN-W60. Информации и видео в интернете море, поэтому тут основные, важные моменты.

Зачем устанавливать Bluetooth в магнитолу

Установка блютус позволит не записывать диски и флэшки, а включать любую музыку, подкасты, радио трансляции или курсы с телефона, в том числе с музыкальных сервисов типа яндекс музыки. Качество звука будет лучше чем при использовании FM трансмиттера.

Выбор Bluetooth адаптера и остальных комплектующих

Естественно все ищем с большим числом заказов, отзывов и рейтингом 4.9

На aliexpress нужно искать как Bluetooth плата, примерно как на картинке ниже.

Платы Bluetooth модуля

Нам нужна плата без корпуса, я выбрал верхнюю правую т.к. у нее есть отдельный стабилизатор напряжения на широкий диапазон — 3,7 — 24 В.

Преобразователь напряжения на 5 В. Мне понравился такой

преобразователь на 5 В

У этого преобразователя широкий входной диапазон (до 40 В), а значит не страшны скачки напряжения. Мощность до 3A значит с Bluetooth платой будет просто отдыхать, не требуя дополнительных радиаторов. Лучше купить преобразователь сразу на нужное напряжение, без регулятора. В крайнем случае после настройки регулятором выпаять его, замерить подобранное сопротивления и запаять резистор. Регулятор — потенциально ненадежная деталь у которой со временем или от тряски могут измениться параметры и преобразователь начнет выдавать другое напряжение.

Гальваническая развязка для исключения влияния помех. Тут достаточно набрать в поиске B0505S-1W 5V.

Разборка магнитолы

Перед разборкой нужно поискать как вытаскивается из вашего авто.

Мне изрядно попортил нервы замок типа под ключи для вытаскивания магнитолы. Вот только вытаскивается она откручиванием болтов вместе с металлическим каркасом. Этот «замок» на каркасе, не виден, не подлезть, но держал пластиковую накладку.

При разборке самой магнитолы нужно раскладывать винтики отдельно, чтоб потом не перепутать какие куда по длине и резьбе. Для меня это было актуально т.к. магнитола NSCN-W60 с CD как слоеный пирог.

Разбор NSCN-W60

Много места для установки Bluetooth модуля в самом низу, а чтоб добраться пришлось снимать все слои, которые не снимаются без снятия экрана и боковых крышек. В общем разбирал я магнитолу дольше, чем приделывал плату.

Установка Bluetooth модуля в магнитолу

Для подключения Bluetooth нужно:

• Подключить к модулю питание (с массы и ACC на преобразователь, с преобразователя на гальваническую развязку для защиты от помех, с развязки на плату Bluetooth).
• Найти куда подключаются выводы гнезда AUX и подключить туда выводы с платы Bluetooth. Чтоб понять какой провод куда наберите в поиске «aux распиновка».
• Изолировать, закрепить.

Теперь самое интересное интересное. На что стоит обратить внимание и что что по моему мнению не правильно делают в некоторых статьях и видео по установке блютус.

Не нужно брать питания 5 В со схемы магнитолы, с питания антенны и т.д. Во первых не ясно на какую нагрузку и режимы рассчитаны элементы на который найдено 5 В. Во вторых, эти Bluetooth модули китайщина, которую стремятся сделать как можно дешевле. Могут просто перестать работать или замкнуть в зависимости от расположения планет. Не нужно рисковать электроникой магнитолы, лучше через преобразователь подключить к проводу 12 В где в крайнем случае сгорит специальный предохранитель а не схема балалайки. Тогда разобраться в проблеме сможет даже начинающий авто электрик.

Аудио провода от платы подключать только к дорожкам от разъема AUX. Причина та-же. AUX рассчитан на то, что пользователь пихает в него всякое, что может быть статика и от этого делают защиту в схеме. Ниже на фото экран моей магнитолы.

Экран NSCN-W60

Соблазн поискать AUX уже внутри магнитолы велик. Но разобрал экран, а там AUX идет через схему на SMD элементах без маркировки, может быть защитные диоды. В итоге тянул проводочки от платы, из магнитолы, в экран. Кстати если у вас аналогично, нужно на эти провода поставить разъем с защелкой. У меня экран можно снять не вытаскивая магнитолу и если придется снимать, например для ремонта кнопок, разъем будет кстати.

Не нужно искать куда идет AUX мультиметром в режиме прозвона (пищалки). В режиме пищалки недорогие тестеры выдают на щупы напряжение батарейки установленной в тестере — 9 В. Тыкать им по 3 — 5 вольтовой схеме не стоит. Используйте мультиметр в режиме измерения сопротивления замкните щупы и потом и ищите примерно такое знчение.

Все должно быть заизолировано и закреплено (в том числе провода). Беда, когда на видео показывают как между модулем и корпусом магнитолы проклеивают один слой изоляционной ленты. Не понятно не протрется ли она со временем, как поведет себя на морозе. Я использовал автомобильный скотч 3M (настоящий). Он очень мягкий (типа детского лизуна) и очень липкий. На нем у меня много лет висит регистратор, а там площадь приклеивания поменьше, а масса регистратора больше. К тому же регистратор висит на ножке — своего рода рычаг на отрыв. Нормально переносит наши не очень хорошие дороги, зимние температуры до -40, запотевания и прямой солнечный свет летом. Думаю внутри магнитолы, держать плашмя невесомый блютус модуль будет легче.

С платы лучше убрать механические переключатели. Я отпаял качельку переключения треков, чтоб на кочке не сработала или со временем не развалилась от тряски и не наделала дел.

Bluetooth модуль внутри магнитолы

Скотч под плату наклеил в 2 слоя, чтобы запаянные в отверстия провода точно не достали до корпуса.

Собирается все в обратном порядке, не забывайте подключить вентилятор, если он у вас есть.

На этом по установке все. Плата работает отлично, очень быстрое соединение без надоедающих звуков или голоса сообщающего о соединении/разъединении. Благодаря гальванической развязке никаких помех.

Даже если выкрутить громкость на максимум, пока не включишь музыку — тишина. Если звук не идет, возможно в гнездо aux нужно вставить штекер (можно купить без провода и отломать все лишнее). Естественно пользоваться гнездом после установки модуля уже нельзя. По желанию можно расширить возможности. Продаются платы с микрофоном — можно вытащить его за корпус. Продаются с ИК-пультом, можно вытащить датчик. Можно тащить провода от кнопок на мультируль и переключать треки, менять громкость.

Сколько потребляет Bluetooth модуль

За одно провел замер потребления модуля.

Максимальный ток Bluetooth платы при загрузкеМаксимальный ток Bluetooth платы во время работы

Ток который удалось поймать мультиметром во время загрузки 31,3 мА.

Во время работы с подключенными наушниками на полной громкости максимальный ток Bluetooth модуля 14 мА.

Как сделать Bluetooth в машине и подключиться к нему

Все соединения электрических сигналов в автомобилях производятся медными проводами, даже после массового появления множества микрокомпьютеров и информационных шин в составе электронного оборудования.

При этом большинство бытовых гаджетов уже давно обходится без лишних кабелей, используя беспроводные интерфейсы передачи данных. Один из них, стандартизованный под наименованием Bluetooth, чаще всего используется для связи источников цифрового звука с оконечными устройствами, включая телефонию.

Содержание статьи:

• 1 Зачем в машине нужен Bluetooth
• 2 Способы установки Блютуз в машину
  • 2.1 1. Установить головное устройство, уже оснащенное беспроводной связью
  • 2.2 2. Подключить звук через Bluetooth-адаптер
  • 2.3 3. Bluetooth-динамик
• 3 Как подключиться к Bluetooth автомобиля

Зачем в машине нужен Bluetooth

Интерфейс типа Bluetooth использует в качестве несущей частоты сантиметровый диапазон радиоволн. Это удобная электромагнитная энергетика, требующая для реализации очень компактную приемопередающую аппаратуру, а большие расстояния тут не нужны, достаточно нескольких метров уверенной связи.

В состав оборудования входят цифровые кодеки, обеспечивающие необходимую диджитализацию аналогового сигнала с достаточно высоким качеством.

В зависимости от подключенного канала, оно может быть как просто уверенным для большинства пользователей, так и обеспечивающим уровень достоверности для самых взыскательных слушателей. Никак не хуже, чем распространенные форматы хранения цифровой музыки MP3 с самыми большими битрейтами.

Раньше в машинах ставились всевозможные проигрыватели магнитных и цифровых записей на кассетах и CD-дисках. Сейчас типовой носитель – это флеш-накопитель или память смартфона.

Часто в машине оказывается инсталлирован планшет, принципиально он от смартфона не отличается, тот же компьютер, работающий под мобильной операционной системой.

Прочитай: Как установить планшет в автомобиль вместо магнитолы и навигации

Передать цифровой аудиопоток от подобных гаджетов к оконечному усилителю автомобильной музыкальной системы можно теми же экранированными проводами. Но это не всегда удачный способ с точки зрения согласования уровней сигнала, а также помеховой обстановки.

И уж точно неудобства причинят соединительные провода. Отсюда и причина повсеместного распространения Bluetooth в автомобильных мультимедиа. По нему происходит связь для проигрывания музыки, а также работы мобильных телефонов.

Способы установки Блютуз в машину

Старые модели автомобилей не включали столь полезного канала связи в составе магнитолы или иного мультимедиа-устройства.

Но эту функцию можно инсталлировать самостоятельно, все необходимое имеется в продаже, причем возможно несколько вариантов.

1. Установить головное устройство, уже оснащенное беспроводной связью

Подобная техника широко распространена и доступна. Все необходимое в составе «головы» уже есть, надо лишь подключить усилитель или динамики и установить коннект согласно инструкциям к гаджету и магнитоле.

Получившийся набор ничем не отличается от штатной комплектации более продвинутой версии автомобиля.

Одновременно этот способ выглядит и самым дорогим, поскольку головные устройства стоят недешево. Однако результатом станет качественная связь с поддержкой телефона «свободные руки», навигатора и цифровой музыки с мобильного устройства.

Во многих случаях заработают и прочие полезные приложения, например, отзеркаливание экрана гаджета со всеми приложениями.

2. Подключить звук через Bluetooth-адаптер

Подобные конструкции, состоящие из небольшого размера печатной платы или блока, есть в продаже. Способы подключения могут быть разными:

• через имеющийся звуковой разъем магнитолы типа AUX;
• самостоятельный вывод сигнала от усилителя головного устройства, тут потребуется хорошо знать схемотехнику или воспользоваться одним из готовых решений;
• подключение через USB порт при наличии такого у головного устройства.

При использовании данного способа, технически самого простого и дешевого, придется решить несколько возможных проблем:

• организация питания схемы по напряжению, мощности и последовательности включения, обычно адаптеры работают в широком диапазоне, имея свой источник, но иногда приходится собирать отдельный на одной из микросхем стабилизаторов;
• минимизация помех, придется следить за разводкой земляных проводов, учитывать особенности адаптера и магнитолы по разделению сигнальных и силовых минусовых цепей;
• выбор самого адаптера, он должен поддерживать кодек требуемого качества, стереосигналы, наличие микрофонного входа для «hands free»;
• согласование уровня сигнала со входом усилителя магнитолы при самостоятельном подключении.

Питание адаптера берется с разъема головного устройства, выбирается пин, на который поступает напряжение при вставленном ключе зажигания, чтобы не было потребления энергии на стоянке.

3. Bluetooth-динамик

Это автономное устройство воспроизведения звука через беспроводной канал. Работают полностью независимо от штатной музыки.

Могут быть оснащены микрофоном и памятью для записи цифровой музыки с воспроизведением независимо от внешнего гаджета. Обычно имеют встроенный аккумулятор, но могут работать и от бортовой сети.

Как подключиться к Bluetooth автомобиля

Разрешение на связь должны выдать оба устройства, в ней участвующие.

Магнитола

При наличии встроенного блютуз он активируется штатной кнопкой, после чего на дисплее появляется имя мобильного устройства, где Bluetooth уже включен.

Адаптер работает сразу после подачи питания, его сигнал виден на экране гаджета.

Мобильный телефон

Здесь Bluetooth активируется в разделе меню «Настройки». После установки движка или активной кнопки, появится список доступных устройств. То же самое проделывается с одним из них, соответствующим магнитоле или адаптеру.

Иногда потребуется ввести пин-код. Важно, чтобы оба устройства поддерживали одинаковый протокол, они постоянно меняются, устаревшие могут не войти в соединение.

Как добавить Bluetooth® в машину?

by Crutchfield’s

Поедание шоссе с ясностью и громкостью.

В течение первых нескольких лет работы в компании Crutchfield я был одним из наших консультантов, помогая нашим клиентам выбирать новые аудиокомпоненты для своих домов и автомобилей. Это помогло мне узнать, что действительно важно для наших клиентов. В конце концов, я перешел в команду сценаристов и провел десять лет, изучая новые продукты и еще больше изучая автомобильную аудиотехнику.

Как редактор веб-статей Кратчфилда об автозвуке, я не мог просить более крутой работы. Мы слушаем музыку и играем с автомагнитолой каждый день!

Как и большинство из нас, я всегда увлекался музыкой и электроникой, которую мы используем для ее прослушивания. Я установил свою первую автомобильную стереосистему еще до того, как семейный автомобиль стал моим. В колледже я помогал друзьям и соседям по комнате устанавливать стереосистемы в их автомобилях и настраивать звуковые системы в их квартирах. Несколько лет я был ди-джеем-добровольцем на местной общественной радиостанции (играл поздним ночным металлом и воскресным утром блюграсс и альтернативный кантри). Именно там я также впервые узнал немного о звуковых микшерах.

Я люблю играть в ролевые игры, настольные игры (по последним подсчетам в нашем доме было около 200 настольных и карточных игр), проводить время с семьей и смотреть фильмы ужасов, когда их нет рядом.

Подробнее о Роберте

• Начал работу в компании Crutchfield в 1999 г.
• Присоединился к команде авторов Crutchfield в 2001 г.0018
• Получение сертификата MECP (Mobile Electronics Certified Professional)
• Автор десятков статей о Crutchfield и сотен презентаций автомобильной аудиосистемы
• Прошел тщательное внутреннее обучение консультантов, изучив все тонкости различных продуктов
• Опытный фрилансер писатель и редактор, специализирующийся в основном на настольных играх

Другие работы Роберта Ференси-Виарса

Автомобильные стереосистемы с одним и двумя разъемами DIN

Как собрать корпус сабвуфера

Что означают классы водонепроницаемости IP?

Видео: Устройство для установки автомобильной стереосистемы со скидкой

Практический опыт с двумя видеорегистраторами Pioneer

Как выбрать радар-детектор

Технология Bluetooth позволяет двум устройствам обмениваться данными друг с другом по беспроводной сети. Чаще всего это можно увидеть в виде наушников для громкой связи для сотовых телефонов и в беспроводных акустических системах.

Добавьте Bluetooth в свой автомобиль

Интегрировав эту беспроводную функцию в автомобильную стереосистему, вы сможете слышать голоса звонящих через автомобильные динамики, видеть информацию о входящем вызове на дисплее вашей стереосистемы и, возможно, передавать аудио с вашего устройства на стереосистему. Некоторые универсальные адаптеры Bluetooth не требуют взаимодействия с автомобильной стереосистемой. Самое главное, вы можете не отрывать глаз от дороги и держать руки на руле во время разговора с абонентами.

Многие устройства Bluetooth также позволяют передавать музыку со смартфона, планшета или другого устройства с поддержкой Bluetooth на автомобильную стереосистему.

Существует три способа использования устройства Bluetooth в автомобиле:

1. универсальный автомобильный комплект Bluetooth, который работает в любом автомобиле
2. автомобильный адаптер Bluetooth для конкретного автомобиля, который подключается к заводскому радиоприемнику
встроенная функция Bluetooth

Вариант 1: Универсальные автомобильные комплекты Bluetooth

Универсальные автомобильные комплекты Bluetooth подходят практически для любого автомобиля. Некоторые из них представляют собой простые автономные устройства с небольшим динамиком и микрофоном, которые прикрепляются к солнцезащитному козырьку или крепятся на приборной панели и вообще не взаимодействуют с автомобильной стереосистемой. Это хорошо, потому что вы можете перемещать их из одного автомобиля в другой. Недостатком является то, что их использование в значительной степени ограничено звонками без помощи рук.

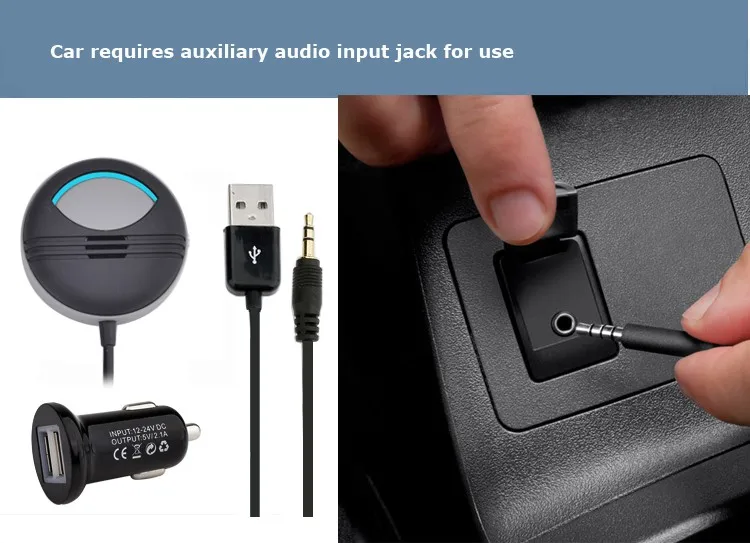

Другие универсальные адаптеры Bluetooth для автомобиля подключаются к стереосистеме таким образом, что музыка отключается при поступлении вызовов, а звонки воспроизводятся через динамики вашего автомобиля, а не через крошечный автономный динамик. Некоторые из этих комплектов также поддерживают потоковую передачу музыки. Минус в том, что для установки комплекта нужно снимать магнитолу и подключать несколько проводов. Это немного больше усилий, но результат того стоит.

Вариант 2. Адаптеры автомобильной стереосистемы Bluetooth для конкретного автомобиля

Адаптер Bluetooth для конкретного автомобиля — это интерфейс, который добавляет Bluetooth к заводской стереосистеме вашего автомобиля.

Установка обычно включает снятие заводской радиостанции, подключение кабеля к проводке автомобиля и радио, а затем установку микрофона для громкой связи. Информация о вызывающем абоненте отображается на заводском дисплее стереосистемы, и вы отвечаете на вызовы и размещаете их с помощью элементов управления стереосистемы. Входящий в комплект микрофон крепится к солнцезащитному козырьку или крепится где-нибудь на приборной панели, и вы слышите звонящих через динамики автомобильной стереосистемы.

Это хороший вариант, если вы хотите сохранить заводское радио. Хотя это требует некоторой работы по установке, в итоге вы получите систему Bluetooth, которая полностью интегрирована в автомобильную стереосистему для разговоров по телефону без помощи рук. Многие из этих систем также могут обрабатывать потоковую передачу музыки.

USA Spec создал этот пакет интеграции Bluetooth для работы с некоторыми автомобилями Honda и Acura.

Вариант 3: неоригинальные стереосистемы со встроенной функцией Bluetooth

Последним вариантом добавления Bluetooth в автомобиль является установка новой автомобильной стереосистемы с поддержкой Bluetooth или адаптера для его подключения. В зависимости от выбранной стереосистемы вы можете управлять многими функциями смартфона и потоковой передачей музыки со стереосистемы. Когда вы выбираете радио со встроенным Bluetooth, вам не нужно устанавливать отдельный адаптер для скрытого монтажа.

Цифровой мультимедийный ресивер Jensen CR271ML оснащен встроенным Bluetooth для звонков в режиме громкой связи и потоковой передачи музыки.

Из-за популярности Bluetooth его можно найти во многих новых стереосистемах. Это означает, что вам не придется покупать самую дорогую стереосистему, чтобы получить ее с этой беспроводной технологией. Так что, если вы все равно покупаете новую автомобильную стереосистему, обратите внимание на стереосистемы со встроенным Bluetooth.

Просто как 1, 2 или 3

Добавить технологию Bluetooth в свой автомобиль может быть просто. По крайней мере, Bluetooth упрощает, безопаснее и — во все большем числе штатов — легализует использование телефона в машине. По мере расширения областей применения технологии Bluetooth она станет еще более полезной и в автомобиле.

Если у вас есть вопросы о том, как лучше всего установить беспроводное соединение между телефоном и автомобильной стереосистемой, свяжитесь с нами по телефону или в чате. Наши консультанты будут рады помочь вам найти решение, которое будет работать лучше всего для вас.

Добавить Bluetooth в автомобильную магнитолу OKC

Перейти к основному содержанию

Закрыть поиск

Решения для интеграции Bluetooth и iPod

Bluetooth в автомобиле

Интегрировав эту беспроводную функцию в автомобильную стереосистему, вы сможете слышать голоса звонящих через автомобильные динамики, видеть информацию о входящих вызовах на дисплее стереосистемы и, возможно, передавать аудио с вашего устройства на стереосистему. Некоторые универсальные адаптеры Bluetooth не требуют взаимодействия с автомобильной стереосистемой. Самое главное, вы можете не отрывать глаз от дороги и держать руки на руле во время разговора с абонентами.

Многие устройства Bluetooth также позволяют передавать музыку со смартфона, планшета или другого устройства с поддержкой Bluetooth на автомобильную стереосистему.

Существует три способа использования устройства Bluetooth в автомобиле

Универсальные комплекты Bluetooth

Эти устройства работают практически в любом автомобиле. Некоторые из них представляют собой простые автономные устройства с небольшим динамиком и микрофоном, которые прикрепляются к солнцезащитному козырьку или крепятся на приборной панели и вообще не взаимодействуют с автомобильной стереосистемой. Это хорошо, потому что вы можете перемещать их из одного автомобиля в другой.

Универсальные комплекты Bluetooth

Эти устройства подходят практически для любого автомобиля. Некоторые из них представляют собой простые автономные устройства с небольшим динамиком и микрофоном, которые прикрепляются к солнцезащитному козырьку или крепятся на приборной панели и вообще не взаимодействуют с автомобильной стереосистемой. Это хорошо, потому что вы можете перемещать их из одного автомобиля в другой.

Адаптер Bluetooth для конкретного автомобиля

— это интерфейс, который подключается к заводской стереосистеме автомобиля. Установка обычно включает в себя снятие заводского радио, подключение кабеля к проводке автомобиля и радио, а затем установку микрофона для громкой связи. Информация о вызывающем абоненте отображается на заводском дисплее стереосистемы, и вы отвечаете на вызовы и размещаете их с помощью элементов управления стереосистемой. Входящий в комплект микрофон крепится к солнцезащитному козырьку или крепится где-нибудь на приборной панели, и вы слышите звонящих через динамики автомобильной стереосистемы.

Это хороший вариант, если вы хотите сохранить заводское радио. Хотя это требует некоторой работы по установке, в итоге вы получите систему Bluetooth, которая полностью интегрирована в автомобильную стереосистему для разговоров по телефону без помощи рук. Многие из этих систем также могут обрабатывать потоковую передачу музыки.

Адаптер Bluetooth для конкретного автомобиля

— это интерфейс, который подключается к заводской стереосистеме автомобиля. Установка обычно включает в себя снятие заводского радио, подключение кабеля к проводке автомобиля и радио, а затем установку микрофона для громкой связи. Информация о вызывающем абоненте отображается на заводском дисплее стереосистемы, и вы отвечаете на вызовы и размещаете их с помощью элементов управления стереосистемой. Входящий в комплект микрофон крепится к солнцезащитному козырьку или крепится где-нибудь на приборной панели, и вы слышите звонящих через динамики автомобильной стереосистемы.

Это хороший вариант, если вы хотите сохранить заводское радио. Хотя это требует некоторой работы по установке, в итоге вы получите систему Bluetooth, которая полностью интегрирована в автомобильную стереосистему для разговоров по телефону без помощи рук. Многие из этих систем также могут обрабатывать потоковую передачу музыки.

Новая автомобильная стереосистема с Bluetooth!

В зависимости от выбранной стереосистемы вы можете управлять многими функциями смартфона и потоковой передачей музыки со стереосистемы. Когда вы выбираете радио со встроенным Bluetooth, вам не нужно устанавливать отдельный адаптер для скрытого монтажа.
