Замена стартера ВАЗ 2109. Медленно крутит стартер ВАЗ-2109,08 (часть 1). Ремонт ОТ и ДО

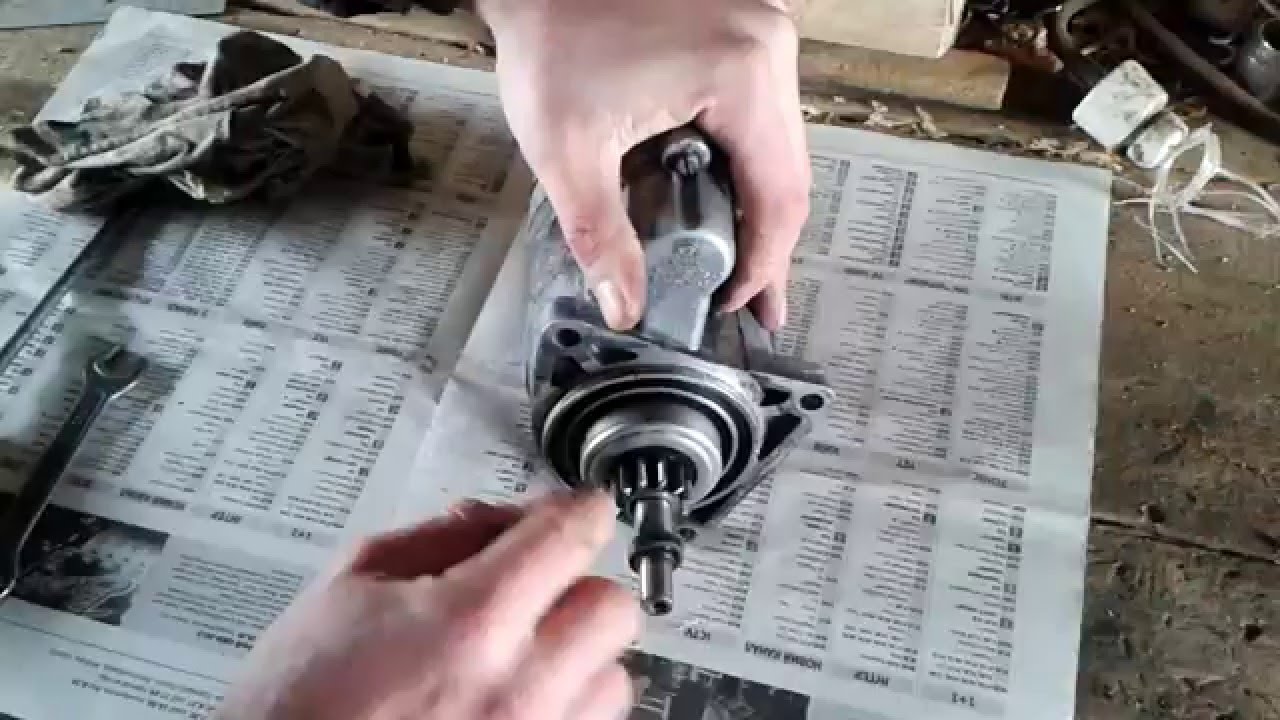

В этом видео показана разборка стартера и проверка обмоток якоря и статора,на короткое замыкание на корпус.

Комментарии к теме Замена стартера ВАЗ 2109

Юлек

Парни-автоэлектрики, был у меня случай при вот такой проверке——- всё настроил, ну и ‘крутанул’ —— и каким то образом шестерня бендикса коснулась среднего пальца- правой руки—— почувствовав боль, я рванул руку вверх!?!?… стартер ‘отцепился’ от пальца на уровне головы и полетел на стол… и как ни странно —я не обнаружил на пальце ни царапины… до сих пор не могу понять—-что спасло палец…

Фриско

Great vid… really helpful. I hate searching blindly for buried bolts.

Подкатов Стивен

Manish ji eccosuppot gadi his uska fuse nikale hai fhir fuse humne lagayea uske baad gadi nahi staat nahi ho rahi please jawab de

Фазлиддин

Thank you for going above and beyond on this one!

Вахдат Шкапцова

kenapa w baru nemu ni channel? w uda nyetir mobil duluan tp waktu itu diajarin papah dan sekarang belum bisa karena ga paham soal persneling x hmmm

Саркис

друзья автомобилисты. самая основная и первая причина при хоршем акумлятор и надежных клеммах если не включается втягивающее реле значить щетки стартера не контачут с коллектором.обмотка втягивающего реле и массу берет с якоря через щетки.если причина в этом то при замыкании медных клем металическим предметом будет очень слабо искрит а стартер не будет врашатся значить щетки износились или по другой причине потеряли контакт с коллектором

Искандар

ese hard

Бабич

Dear Scotty, You are a diamond. Thank you for your wisdom.

Когин Гладыш

Денис подскажи как подключить гитару к реле габаритов и с неё вывести на перед машины марка дэмиа 2000г

Садык

Спасибо автору данного видео, проблема была в том, что машина на бензине троит, а на газу работает ровно! Сделал как сказано в ролике и проблема ушла! Работает!

Shelby

и лови дизлайк

Naal

зазубрины надо делать, вы же делаете гладко пригорит прилипание будет

Леонид Болмашев

U truly are a life saver! Thanks for the great video. Keep them coming

Арман Соколков

Thanks man! Keep posting those videos!

Третьяк

Спасибо за видео!

Малюшенко Бауыржан

you need to replace the starter.

Esdras

Very similar to my 2006 Scion XB. I love my car. I’d buy it again if they were still making them.

Москаченков Халим

The humming noise was the drive by wire module. Also when you hit the throttle you could hear the dbw motor moving which is normal. Def check for fuel pressure. Then spark based on your findings.

Ади

I miss my pinto and my Chevy chevette car,anyone remember them,lol

Яцкин Удача

L’experience ext interessante mais ce n’est pas rentable pour recharger un vehicule de temps en temps.Tu as achete la pompe a vide qui vaut plus de 200 E + le kit mano et le gaz + l’intervention du specialiste clim. Autrement bravo pour tes videos, c’est tres ludique meme quand on connait la mecanique. Tu es un bon pedagogue et tres soigneux dans tes interventions

Прокомментировать

Опубликовать

Не крутит стартер ВАЗ 2114 инжектор 8 клапанов в мороз, причины

В статье рассмотрены причины почему не крутит стартер на автомобилях серии ВАЗ 2109, 2110, 2112, 2113, 2114, 2115 и способы их устранения.

Также для лучшего восприятия материала были рассмотрены вопросы устройства, принципа работы, схемы подключения стартера на примере ВАЗ 2114. Нижеизложенный материал подойдет и для владельцев вышеуказанных моделей авто.

Стартер не крутит, что делать?

В жизни владельцев ВАЗ-2114, и других автомобилей, приближенных к этой линейки (смотрите выше), иногда возникает такой неприятный момент, когда нужно куда-то ехать, но вот завести силовую установку не представляется возможным по причине того, что стартер не крутит моховик двигателя.

То есть, повернув ключ зажигания в положение «пуск» ничего не происходит.

И если летом можно спокойно искать причину неисправности, то зимой, в сильный мороз особо-то долго не покопаешься в поисках неисправности. А для того, чтобы быстро устранить поломку, необходимо знать, где ее искать.

Как быстро завести машину в мороз, смотрите ниже.

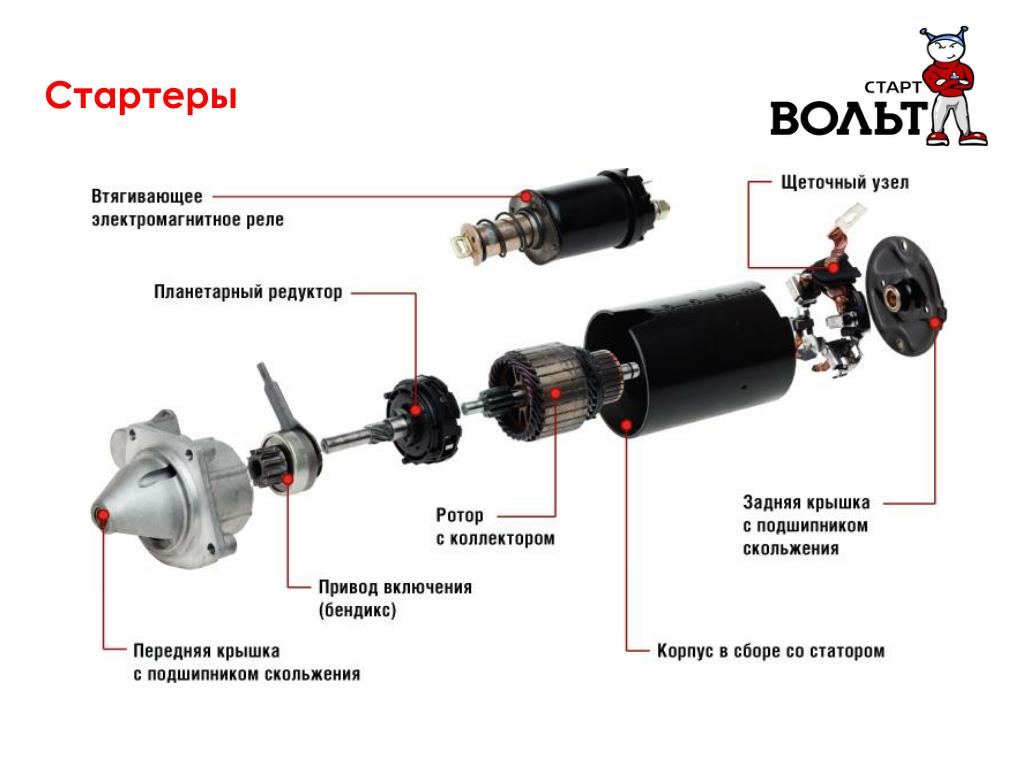

Устройство стартера, принцип его работы

Стартер автомобиля ВАЗ-2114 (заводской индекс – 5712.3708) – это силовой электродвигатель постоянного тока, дополнительно оснащенный обгонной муфтой с шестеренкой (бендикс) и втягивающим реле.

Принцип его работы очень прост: при включении зажигания напряжение поступает на втягивающее реле. За счет создания магнитного поля в нем происходит втягивание якоря, соединенного с вилкой.

Эта вилка перемещает бендикс по валу ротора электродвигателя и вводит в зацепление шестеренку с зубчатым венцом маховика.

При этом якорь, полностью входя в реле, замыкает контакты, и напряжение уже подается на сам электродвигатель, который включается в работу.

В задачу обгонной муфты входит также защита электродвигателя. После запуска силовой установки скорость вращения маховика значительно превышает скорость шестеренки. Получается обратное действие – уже маховик крутит шестерню.

И чтобы усилие не передавалось обратно, после превышения скорости вращения электродвигателя, шестеренка начинает свободно вращаться на валу до тех пор, пока водитель не отключит питание втягивающего реле, после чего пружина вернет бендикс в исходное положение, выведя из зацепления шестерню.

Более подробно читайте: Устройство стартера автомобиля.

Схема подключения

Теперь о том, как производится подключение стартера к электросети автомобиля. Рассмотрим схему подключения несколько упрощенно.

Поскольку электродвигатель стартера ВАЗ 2114 и других авто – силовой, то потребляется значительное количество энергии, которое подается от АКБ. По сути, устройство является основным потребителем.

И чтобы отдача энергии была максимальной, между собой аккумулятор и стартер соединены напрямую «плюсовым» проводом значительного сечения.

Этот провод идет от клеммы АКБ на один из выводов втягивающего реле.

Второй вывод этого реле соединен с электромотором. Чтобы электродвигатель работал только когда нужно, между этими выводами имеется разрыв цепи.

Также в схеме имеется еще один «плюсовой» провод, который идет от АКБ на замок зажигания и предназначен для питания самого втягивающего реле. Дополнительно в схему включены монтажный блок и предохранители.

Зная схему подключения, можно понять, как все работает. Поворачивая ключ в положение «пуск», водитель замыкает цепь питания реле и напряжение подается на его обмотку, в результате образуется магнитное поле, воздействующее на якорь.

Тот в свою очередь после перемещения устраняет разрыв цепи между контактами реле, и энергия поступает на электродвигатель.

Причины и способы устранения неисправностей

Разберем причины почему не крутит стартер на ВАЗ-2114.

Причины неисправности могут крыться не только в нем, но и в остальных элементах, задействованных в цепи.

Причем поведение самой цепи при замыкании может подсказать, где искать поломку.

Ключ в положении «пуск» стартер не запускается.

Если после перевода ключа в положение «пуск» стартер не крутиться, но срабатывает втягивающие реле (слышен отчетливый щелчок, указывающий на то, что якорь переместился), при этом лампы на приборной панели заметно потускнели, то причина может быть:

При повороте ключа все контрольные лампы горят.

Если при повороте ключа все контрольные лампы горят, но даже реле не срабатывает, то это может указывать на:

Перегорание предохранителя цепи питания, ведущей на замок зажигания или недостаточного контакта в местах соединения. При этом напряжение от АКБ не будет поступать на замок, и соответственно, на обмотку втягивающего реле. Поэтому в первую очередь следует проверить состояние предохранителя и при надобности заменить его, а также проверить все места соединения;
Подгорание контактной группы замка зажигания. По этой причине цепь не будет замыкаться и реле не сработает. Проверить это можно достаточно просто – нужно отверткой соединить между собой выводы на втягивающем реле (по сути, подать напряжение на электродвигатель в обход реле). Если при этом стартер начнет крутить, значит, причина в замке. Дополнительно можно проверить путем отсоединения проводов от замка и замыканием тех, которые ведут на реле (но для этого нужно знать, где какой провод). Если замыкание приведет к включению стартера, то неисправность точно кроется в замке и устранить ее можно путем замены сгоревшего элемента на новый;
Замыкание обмотки втягивающего реле. В результате последнее перестает выполнять свои функции. Проверить это можно путем все того же замыкания контактов на нем отверткой. Если выявлено, что реле не работает, то последнее заменяется.
Заклинивание якоря. Магнитное поле не может его втянуть и цепь не замыкается. Проверка делается как обычно – замыканием выводов. Устраняется же все разборкой реле и чисткой.

Это основные причины почему стартер не крутит. Если последовательно проверить все элементы цепи, то неисправность можно будет выявить очень быстро.

Важно почитать: Ремонт стартера своими руками.

Иные неисправности

Есть и другие виды поломок, которые могут произойти с системой пуска силовой установки ВАЗ-2114, и каждая из них имеет свои признаки:

Если стартер крутит даже после отключения его на замке, чаще всего виной является заклинивание якоря реле во втянутом положении. В таком случае остановить стартер можно только путем отключения АКБ от бортовой сети (снятием одной из клемм). Устраняется все путем переборки реле или его заменой;
Если стартер самовольно включается в работу, вероятно, что крышка реле повреждена. В результате пружина якоря, которая его удерживает в отжатом положении, теряет упор и сам якорь может самовольно перемещаться внутри реле, периодически замыкая контакты. Путем замены втягивающего можно устранить такую неисправность;
Стартер включается в работу, но маховик не раскручивает, при этом слышен треск. Причин у этой неисправности две. Первая – послабились болты крепления стартера поэтому последний отошел и перекосился. В результате шестерня не может войти в зацепление, но при этом она крутиться и контактирует с маховиком (отсюда и треск). Вторая – зубья шестерни выкрошились или стерлись, в результате нет зацепления. Для устранения сначала следует проверить затяжку болтов, если она в норме, то нужно снимать узел и осматривать состояние шестеренки;
Стартер включается, но маховик не крутит, и сторонних звуков нет. Это указывает на то, что шестерня не доходит до маховика. Чтобы понять по какой причине это произошло, придется тоже снимать стартер и проводить осмотр.

Читайте по теме: Как проверить стартер автомобиля, полезные советы.

Как видно, чаще всего проблемы возникают не с самим электродвигателем, а с его дополнительными элементами – реле и бендиксом.

Возникнуть неисправности могут и из-за других элементов, включенных в цепь – замок, предохранители, а также от состояния мест соединения проводки.. Посмотрите видео почему не крутит стартер на ВАЗ 2114.

Замена стартера ВАЗ 21093. Медленно крутит стартер ВАЗ-2109,08 (часть 1)

В этом видео показана разборка стартера и проверка обмоток якоря и статора,на короткое замыкание на корпус.

Комментарии к теме Замена стартера ВАЗ 21093

Хоронжевский Хуршед

Шахин

Акылбек

Феодосия

Барменков Кади

Татевик

Авалон

Манучехр Галкаченков

Шева

Jeannot

Енисей Нерытов

Cayden

Варли Наим

Пушкин

Дашуня

Заугольный Саня

Опубликовать

Почему стартер заводит через раз и не крутит совсем

Почему стартер крутит через раз

Многие владельцы подержанных авто часто жалуются на такой дефект. Им нужно знать, почему стартер заводит через раз, или несколько раз подряд пускатель вращается нормально, а на четвертый или пятый раз – ноль эмоций. Попробуем разобраться.

Как правило, в таких случаях советуют заменить втягивающее реле. Однако это не помогает в большинстве случаев, так как причина лежит в совершенно другой плоскости.

Не помогает также кардинальная разборка стартерного устройства, смазка внутренних элементов, проверка втулок и другие обычные работы, связанные с тестированием стартера. В чем же тогда дело?

Предохранительный блок, провода, клеммники

Так называемый черный ящик автомобилиста, в котором расположены предохранители и реле, вполне обоснованно попадает под сомнение в таких ситуациях. В блоке может возникнуть замыкание или просто застой контактов. Опытные автомобилисты рекомендуют не сильно стукнуть по блоку, это реально помогает.

Если не помогло, найти клеммники с силовыми проводами и зачистить их хорошенько от окислов. Затем тщательно пропаять и все дела.

Предохранительный блок автомобиля

Можно также протестировать замок зажигания, зачистить фишки, провода которых идут на пусковое устройство. Гайки на клеммы лучше заменить на латунные, чтобы контакт стал лучше.

Важно проверять бронепроводку, идущую непосредственно с АКБ на стартер и массу. Эксперты рекомендуют обратить внимание и на клеммники, которые прикручиваются к генератору, ведь именно отсюда напряжение поступает в салон.

Крайне рекомендуется для улучшения качества контактов приобрести силиконовый аэрозоль для проводов. Им следует обрабатывать все те зоны и места, которые тестировались.

Пускатель и втягивающее

Выше было сказано о том, что первоочередно следует проверить втягивающее реле. Однако не менее важно тестировать и сам стартер, особенно в случае, если вышеописанные проверки ничего не дали. Самое лучшее средство – установить заведомо рабочий стартер и проверить, как все работает.

Тем самым, становится ясно, почему стартер заводит через раз. Причина этого связана либо с контактами, либо с предохранителями, либо с самим пусковым устройством.

Стартер ВАЗ 2109 — поломки, их причины и способы устранения

Стартер является незаменимым элементом системы запуска каждого автомобиля. По своей конструкции это своего рода источник постоянного тока, который раскручивает коленчатый вал до скорости, необходимой для запуска ДВС. А если вдруг ваш железный конь перестает заводиться, то следует искать источник проблемы именно в этой детали. Но не всегда после обнаружения поломки следует заменять эту запчасть. Возможно, неисправность кроется в аккумуляторе или отдельных элементах стартера.Но как именно узнать точный источник неприятностей и что в такой ситуации изменить? Ответы на эти вопросы вы найдете в нашей статье.

Прежде чем перечислять повреждения, хочу отметить, что стартер на ВАЗ 2109 имеет аналогичную конструкцию со всеми «Жигулями» моделей 2104-2107, поэтому данная инструкция будет полезна всем владельцам отечественных ВАЗ.

Причины и устранение неисправностей

Первое, с чем могут столкнуться автомобилисты, — это когда не срабатывают тяговое реле двигателя и якорь стартера при повороте ключа зажигания.

Причины и решения этих проблем несколько. Во-первых, это может говорить о неисправном или разряженном аккумуляторе. В этом случае следует зарядить или заменить аккумулятор. Во-вторых, неисправность может скрываться в окисленных выводах аккумулятора или в открученных наконечниках. Выход — очистить клеммы АКБ от грязи. Также снимите наконечники, смажьте их и снова затяните. Есть обрывы в реле, а точнее — в его обмотке. В этом случае единственным выходом из ситуации может стать замена данной детали.

Случай второй — стартер ВАЗ 2109 работает, но с постоянным шумом.

На это есть три причины. Первый — это выход из строя валов вала якоря или вкладышей подшипников. Для возобновления работы двигателя ВАЗ 2109 необходимо полностью заменить стартер. Вторая причина может заключаться в сломанной крышке этой детали или ее ослабленном креплении. Менять нечего, нужно лишь подтянуть гайки, которыми крепится стартер ВАЗ 2109. И последняя причина — перекос этой части.Это означает, что при установке стартер был неправильно закреплен. Чтобы устранить проблему, следует проверить надежность всех креплений. Если эта деталь действительно перекосилась, ее нужно снять и переустановить по правилам.

Третий случай — при запуске двигателя стартер ВАЗ 2109 плохо работает или вообще не вращается (при работающем реле

Обрыв следует искать в плохих контактных соединениях втягивающего реле. Если на месте есть следы пыли или окисления, значит, нужно очистить соединения от грязи и смазать их Литолом.Если на контакте нет засоров, возможно, причиной проблемы являются изношенные щетки или сгоревший коллектор. В этом случае промойте все колодки коллектора бензином. Если это не поможет, нужно полностью заменить эту деталь. Те же действия проделываем с кистями — снимаем, осматриваем и при необходимости меняем на новые. Также стоит отметить, что стартер ВАЗ 2109 будет работать только тогда, когда эта деталь имеет свободный ход, то есть не болтается.

возможных неисправностей и их устранение

Система зажигания карбюраторного двигателя ВАЗ2109 достаточно простая, поэтому критических сбоев не имеет.А те проблемы, которые иногда случаются, без особых проблем можно исправить самостоятельно. В этой статье мы расскажем о причинах, по которым пропала искра на ВАЗ 2109 (карбюратор), а также рассмотрим методы их устранения.

Признаки неисправности

Неисправности системы зажигания проявляются нестабильной работой двигателя или его полной остановкой и невозможностью запуска. В первом случае двигатель значительно снижает мощность, увеличивается расход топлива, меняется цвет выхлопа, появляется вибрация.

Карбюраторная система зажигания двигателя

Все заводские «девятки» оснащены бесконтактной системой зажигания.Конструктивно он состоит из следующих элементов:

выключатель зажигания;
катушки высокого напряжения;
переключатель;
распределитель зажигания с датчиком Холла;
четыре высоковольтных провода;
свечи зажигания.

В случае неисправности любой из первых четырех система зажигания перестает работать и двигатель не запускается. Исправить ситуацию можно, выполнив диагностику и устранение неисправностей.

Как устроена система зажигания карбюратора ВАЗ 2109?

Чтобы понять, почему пропадает искра на ВАЗ 2109 (карбюратор), давайте разберемся, как работает его система зажигания.Начнем с самого начала — с замка. Когда водитель вставляет и поворачивает ключ в замке зажигания, электрический ток течет от аккумулятора к катушке. Он выполняет функцию трансформатора, преобразуя штатные 12 В в 25000-30000 В. От катушки ток высокого напряжения течет в распределитель зажигания, приводимый в действие распределительным валом двигателя, а от него по высоковольтным проводам — к распределителю зажигания. свечи. Коммутатор участвует во всем этом процессе, обеспечивая генерацию импульсов тока нужной величины в катушке, а также стабилизируя напряжение в системе.

Высоковольтные провода

Итак, если вы заподозрили отсутствие искры на ВАЗ 2109 (карбюратор), в первую очередь необходимо проверить целостность и крепление высоковольтных проводов. Для этого приподнимите капот и проведите визуальный осмотр проводников, идущих от катушки к распределителю зажигания, а также от него к свечам. Проверьте, надежно ли они закреплены, нет ли на их контактах грязи или влаги.

Проверить исправность бронетранспортеров можно с помощью автомобильного тестера, включенного в режим омметра.Сопротивление каждого из них в зависимости от марки и производителя должно быть от 3,5 до 10 кОм. Если он выше, можете быть уверены, что искра на искре ВАЗ 2109 пропала именно по этой причине. Для замены высоковольтных проводов понадобится комплект.

Свечи

На карбюраторе ВАЗ 2109 свечи зажигания чаще выходят из строя другие элементы системы. Это связано и с плохим качеством топлива, и с неправильной настройкой подачи топлива, и с самими свечами. Помимо того, что на рынке автозапчастей много подделок, далеко не каждый владелец «девятки» заморачивается с номером калибра или зазорами между электродами, прописанными рекомендациями производителя. Вот и получается, что покупая вроде бы новые и фирменные свечи, мы имеем нестабильный холостой ход или даже поездку. В будущем эти маленькие, на первый взгляд неисправные, могут привести к более серьезным проблемам.

Зажигание ВАЗ 2109 предусматривает четыре свечи зажигания: по одной на цилиндр. Они проверяются по очереди. Сначала откручивается один из них, визуально проверяется целостность керамического изолятора, состояние электродов и размер зазора между ними. Если со свечой, на первый взгляд, все в порядке, нужно определиться с ее характеристиками.Для этого на него надевается колпачок высоковольтного провода и к массе прикрепляется юбка. Далее вам нужно вызвать помощника и попросить его запустить двигатель. Когда стартер начинает вращать коленчатый вал, между электродами должна проскакивать устойчивая искра синего или синего цвета. Если он имеет другой оттенок (красный, зеленоватый), это может указывать на возможный пробой изолятора или недостаточно высокое напряжение. Если искры нет совсем, скорее всего, свеча вышла из строя. Но и здесь нельзя исключить другие неисправности.Вот почему нужно проверять все свечи зажигания. В случае, если не работает только один из них, попробуйте заменить его на рабочий. Но если на всех свечах нет искры, проблему нужно искать глубже.

Замок зажигания

Следующим этапом диагностики является проверка замка зажигания. Для этого нам понадобится все тот же автомобильный тестер, но уже включенный в режим вольтметра. Подключите штекер датчика к клемме «+ B» катушки зажигания, а отрицательную клемму — к массе.Затем включите зажигание и посмотрите показания тестера. Отсутствие напряжения свидетельствует о неисправности контактной группы замка. В этом случае ремонт (ВАЗ 2109) предусматривает его замену.

Почему не заводится ВАЗ-2109?

Наверняка каждый автовладелец сталкивался с проблемой, когда у него не заводится машина. ВАЗ 2109 — иномарка — не беда. Симптомы у всех одинаковые. В сегодняшней статье мы рассмотрим, почему не заводится ВАЗ 2109 (карбюратор и инжектор в том числе) и как устранить эту проблему.

Аккумулятор

Первое, на что стоит обратить внимание — это АКБ. Особенно, если машина стояла в гараже или на стоянке больше недели. Батарея имеет свойство терять заряд. Особенно часто с этим сталкиваются автомобилисты зимой. За ночь аккумулятор может потерять до 30 процентов своего общего заряда. Решение — зарядить аккумулятор. Однако бывают ситуации, когда нужно ехать прямо сейчас. Выход есть. Для этого нужно на время (1-2 минуты) включить фары автомобиля.Таким образом мы активируем электролит в аккумуляторе, тем самым повышая уровень напряжения. Когда электролит вступает в действие, батарея нагревается и соответственно добавляется ток.

Зажигание

А что делать, если даже при заряженном аккумуляторе ВАЗ 2109 не заводится? Проблема искать в системе зажигания. Первое, на что стоит обратить внимание, это трамблер и его провода. Симптомы — стартер вращается, иногда «заедает», но не запускается. И автомобилист в нажеже, что машина «вот-вот заведется», крутит стартером на 20-30 секунд.И так до тех пор, пока снова не вставлю аккумулятор. Этого делать категорически нельзя. Стартер следует крутить не более 5-7 секунд с минутным перерывом. В противном случае вы просто сажаете аккумулятор. Бывает, что машина не заводится из-за плохой искры. Это может произойти из-за обрыва одного из высоковольтных проводов, идущих от катушки зажигания к свечам. Их всего четыре, по одному на каждый цилиндр. На пробой указывает наличие искр на стыке свечей с проводом.Особенно хорошо это видно ночью. По периметру провода время от времени проскальзывают небольшие искры, часто голубые и белые. В этом случае элемент необходимо заменить. Ресурс высоковольтных проводов на автомобилях ВАЗ 2109 составляет 40-50 тысяч километров.

Залил разбрасыватель

Такая ситуация бывает после использования автомобиля в дождливую погоду или после мойки двигателя.

Катушка

Если она одна, то ее можно диагностировать с помощью мультиметра. Отсутствие напряжения указывает на то, что элемент не может производить ток, необходимый для создания искры в камере сгорания. Если в машине две катушки и одна из них неисправна, машина будет работать, но один из цилиндров должен быть поврежден.
