Самодельная ось для прицепа: виды, как сделать своими руками

by alexxlabon

Содержание

как сделать для сельского хозяйства

  • 1 Материалы, которые будут нужны
  • 2 Изготовление главного элемента прицепа
  • 3 Соединение прицепа с транспортным средством
  • 4 Установка соединяющей муфты
  • 5 Как сделать ось самодельного прицепа?
  • 6 Монтаж домкратов для стабилизации и бортов
  • 7 Заключение

Говоря о том, как сделать прицеп своими руками, следует знать, что это несложно. У каждого хозяина транспортного средства возникает необходимость в перевозке грузов существенных размеров. Багажное отделение для подобной цели не подойдет, лучшим решением является именно прицеп. Если есть немного свободного времени, то не нужно тратить денежные средства на приобретение подобной конструкции.

Материалы, которые будут нужны

Если нет понимания того, как сделать самодельный прицеп, то обязательно следует подготовить чертеж. Составление чертежа прицепа лучше поручить квалифицированным специалистам.

Схема должна соответствовать всем нормам, которые указаны в ГОСТ 37.001.220-80. Если конструкция не будет соответствовать всем требованиям, то не получится зарегистрировать ее и получить разрешение на ее использование. В конечном итоге время и деньги будут потрачены впустую.

Если опыта в изготовлении подобных приспособлений нет, то своими руками рекомендуется изготавливать конструкции весом до 750 кг. Дополнительным преимуществом является то, что для эксплуатации подобных тележек не нужна дополнительная категория водительских прав.

Понадобится подготовить следующие элементы:

  1. Для изготовления каркасной конструкции будет необходима труба квадратной формы. Сечение элемента должно быть минимум 40х40 мм. Если использовать трубу больших размеров, то увеличится общий вес конструкции. Если трубу подходящих размеров найти не получилось, можно использовать швеллер 25х50 мм.
  2. Для изготовления бортов надо будет подготовить металлические листы толщиной более 0,6 мм. Количество листов определяется по составленному чертежу.
  3. Нижнюю часть прицепа можно сделать из следующих материалов: жесть, пластмасса высокой прочности, фанера большой толщины или поликарбонат. Размеры материала определяются исходя из площади днища.
  4. Ходовая часть может быть изготовлена своими руками, однако проще всего взять соответствующую деталь от мотоколяски.
  5. Обязательно следует подготовить колеса подходящих размеров.
  6. Для подвески будут необходимы пружинно-гидравлические амортизаторы. Данные элементы устанавливаются в мотоциклах «Урал».
  7. Приспособление для сцепления прицепа с автомобилем или минитрактором.
  8. Тормозная система.
  9. Электрические устройства: поворотники, фары, стоп-сигналы. Следует помнить и о проводах, которые будут необходимы для того, чтобы подключить вышеописанные приспособления к автомобилю или трактору.
  10. Материал для накрытия тележки. Можно применить брезент или другую прочную ткань, которая не боится влаги.
  11. Элементы для крепежа.
  12. Сварочное устройство

Обязательно стоит помнить о том, что без чертежа определить количество необходимых элементов не получится.

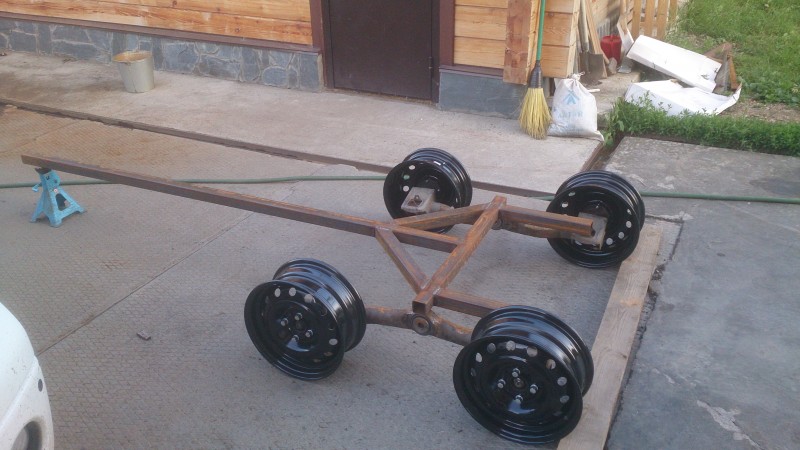

Изготовление главного элемента прицепа

Главной частью любого прицепа является рама. Период службы конструкции можно определить жесткостью рамы. Надежное соединение можно получить путем использования сварки.

Начинать работы нужно с определения подходящей длины и ширины главного элемента. Его размер стоит определять по внешней части каркасной конструкции. Чтобы рассчитать ширину, понадобится к расстоянию между боковыми стенами добавить две толщины стены. Если планируется разместить основание между колесами, то к полученным значениям следует прибавить расстояние между колесами и бортами самодельного прицепа.

Когда габариты будут определены, можно будет примерить каркасную конструкцию. Для этого металлический профиль следует разместить на выровненном основании, соблюдая перпендикулярность деталей каркасной конструкции. Далее все детали нужно скрепить временными зажимами. Таким способом можно будет проверить конфигурацию рамы. Обязательно следует рулеткой измерить расстояние рамы по всем диагоналям в образовавшейся фигуре. Значения длины должны быть идентичными, максимальное расхождение — приблизительно 4-5%.

Прицеп своими руками рекомендуется усиливать ребрами жесткости, так как полученная фигура не слишком устойчива к нагрузкам.

Соединение прицепа с транспортным средством

Если с автомобилем используется и другое прицепное устройство, то для изготавливаемого приспособления нужно будет подобрать шар сцепления идентичных габаритов, для того чтобы исключить появление каких-либо проблем в дальнейшем.

В процессе изготовления конструкции надо помнить о том, что в случае небольшой длины элементов соединения есть возможность получить увеличение скорости реагирования изготавливаемой тележки на маневры автомобиля. Если ведущие колеса переместятся на небольшую величину, самодельная телега незамедлительно повторит маневр. Это часто провоцирует падение вещей, которые в ней находятся. Рекомендуется сооружать прицеп для трактора длиной максимум 2,5 м, а для автомобиля — длиной менее 1,5 м.

Чтобы сделать самодельный прицеп для минитрактора или автомобиля, можно использовать железную трубу квадратной формы. Их будет необходимо 3 шт. Для фиксации деталей следует использовать сварку.

Чтобы увеличить прочность, данный узел нужно будет усилить металлическим уголком.

Перед началом работ по сварке рекомендуется сделать дополнительную примерку.

Далее можно будет приступать к установке цепочки или троса для страховки. Длина элемента должна быть такой, чтобы в процессе движения самодельного прицепа он не цеплялся за дорогу. Чтобы было удобнее перемещать прицеп без культиватора или минитрактора своими руками, в сцепке можно установить складывающиеся колеса небольших размеров.

Установка соединяющей муфты

В процессе монтажа муфты для соединения элементы можно скреплять с помощью сварки. Другой вариант — скрепление деталей болтами. Перед креплением конструкции на раме рекомендуется проверить, совпадают ли пазы желоба по размерам с трубками основания конструкции. Стоит учесть, что ширина паза должна быть меньше ширины трубки минимум на 0,5 см.

Если муфта будет фиксироваться с помощью сварки, то прицеп для трактора сможет получить повышенную жесткость. Для выполнения работ по демонтажу будет необходима газовая горелка. Если муфта будет фиксироваться болтами, прочность будет меньшей. Для подобных работ рекомендуется использовать крепежные элементы минимум 8 класса прочности. Соединение может производиться с помощью двух болтов. Если устанавливать большее количество крепежных элементов, то прочность рамы может снизиться из-за того, что возникает необходимость в проделывании дополнительных отверстий.

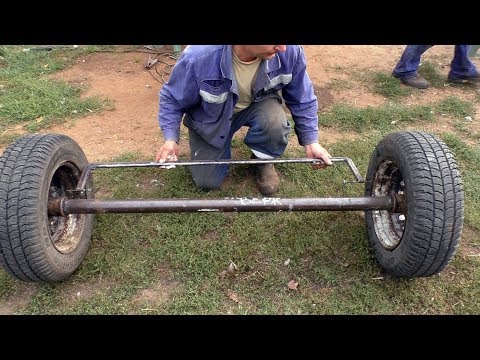

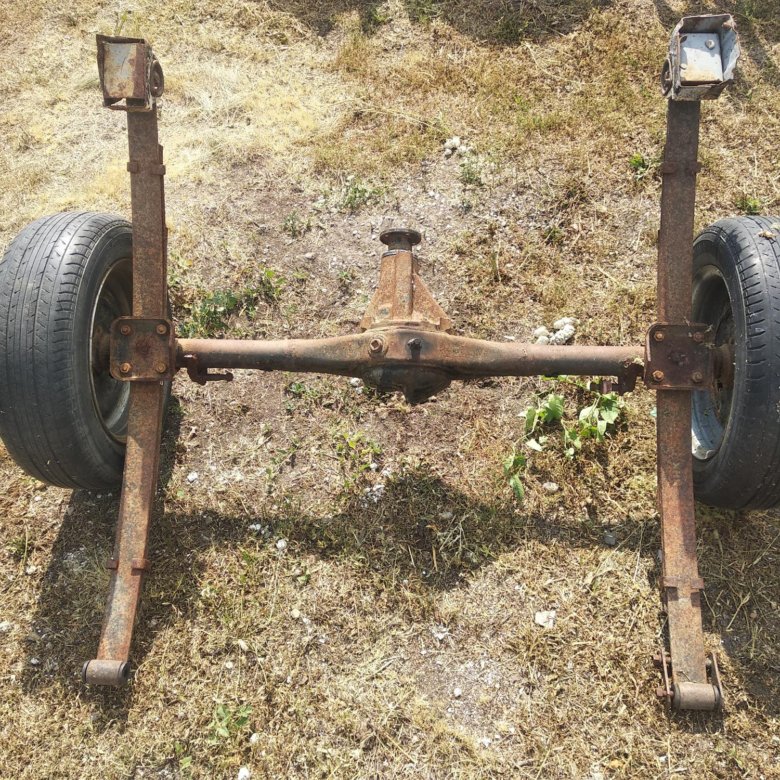

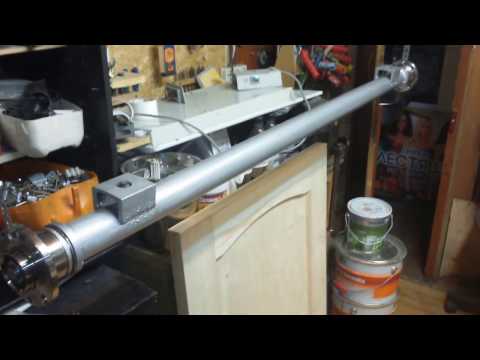

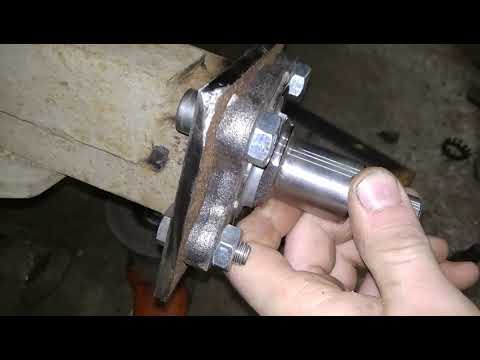

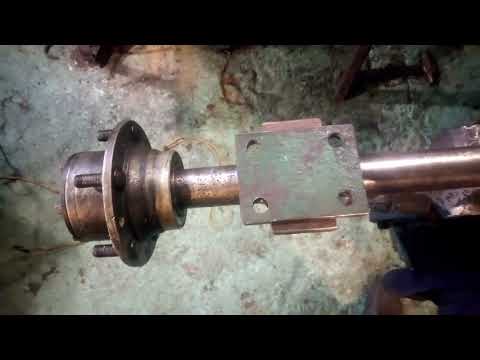

Как сделать ось самодельного прицепа?

Есть определенные правила, которые говорят о том, что длина оси должна составлять 40% от длины тележки. Устанавливать ось следует в задней части конструкции. После определения длины нужно обозначить место, где будет размещаться ось. Устанавливать элемент можно сверху вниз, при этом раму надо будет перевернуть и разместить на ровном основании. Шпиндели должны свисать, чтобы было удобно выполнять необходимые действия. Место, где планируется размещать ось, следует очистить от краски. Далее понадобится измерить расстояние между втулками, разделить полученное значение пополам, после чего сделать отметку на оси с помощью простого карандаша или маркера.

Контрольные замеры следует производить таким образом: размер ширины рамы надо разделить на 2 части, после чего полученное значение надо будет отметить от центральной части оси. На этом этапе следует произвести корректировку положения. После выполнения данного действия можно будет выполнять монтаж всех остальных элементов.

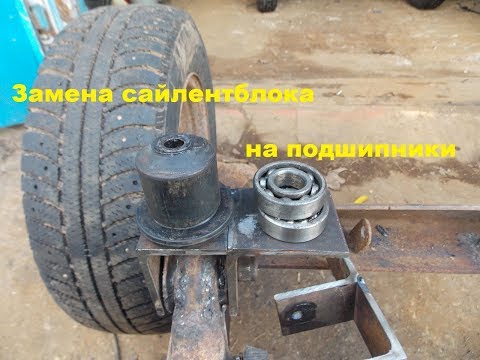

Скрепление деталей выполняется с помощью точечной сварки. Подвеска должна быть пружинно-амортизационной. Данная деталь не обладает повышенной прочностью, однако ход прицепа будет мягким в процессе езды.

Монтаж домкратов для стабилизации и бортов

Домкраты понадобятся для того, чтобы навесные прицепы находились в горизонтальном положении. Оптимальные места их размещения — внутренние углы рамы. В некоторых случаях элементы устанавливают только с одной стороны. Подъемная сила может быть получена за счет монтажа винтового механизма. Подобное устройство можно использовать и в процессе замены какого-либо из колес.

Боковые стенки можно изготовить из деревянных досок, железных заготовок, фанеры или поликарбоната. Выбирать материал следует исходя из предназначения изготавливаемой конструкции. Дерево имеет небольшой вес и удобную форму обработки, в связи с чем чаще всего используются деревянные доски или фанера. На основании следует расположить настил из досок, после чего зафиксировать его болтами. Затем к данной основе болтами прикрепить главную коробку. Чтобы придать жесткость конструкции, в углах короба надо зафиксировать стальные уголки.

Заключение

Самостоятельно изготовленный прицеп для маленького трактора или автомобиля сможет в существенной степени увеличить потенциал использования транспортного средства. На нем можно будет перевезти грузы различных форм и габаритов, при этом не надо будет бояться повредить салон или багажное отделение. Сегодня есть огромное количество различных вариантов прицепов. Технология изготовления, которая была описана выше, позволит реализовать любую конструкцию подобного типа. Помимо рассмотренных узлов и деталей тележку можно оснастить тормозной системой и осветительными устройствами. Однако проведение подобных работ рекомендуется доверить квалифицированным специалистам с опытом работы.

Отзывы и комментарии к статье

Самодельный прицеп на Ниву — Чертежи и описание

Самодельный прицеп на ниву. Излюбленный автомобиль на селе — это, бесспорно, полноприводной, повышенной проходимости ВАЗ 2121 Нива. Прицепов же специально для этой модели, имеющих большую грузоподъемность и способность эксплуатироваться в условиях бездорожья, наша промышленность, к сожалению, не вы пускает.

А жаль! Потребность в них у сельского жителя огромная: надо и стройматериалы привести, и удобрения, и доставить на рынок продукцию своего огорода. Словом, прицеп к Ниве просто необходим! Поэтому-то я и спроектировал, и изготовил его самостоятельно. Собственная масса самодельного прицепа на Ниву— 250 кг.

Согласно требованиям ГАИ общая масса прицепа, не оборудованного тормозами с грузом, должна быть не более половины снаряженной массы тягового автомобиля, то есть не более 750 кг. Таким образом, грузоподъемность прицепа, допускаемая органами ГАИ,— 500 кг, фактическая же — в два раза больше: до 1000 кг.

Кроме того, откидной задний борт и гладкий пол кузова обеспечивают удобство погрузки и разгрузки. В настоящее время самодельный прицеп на Ниву зарегистрирован и успешно используется. Ко мне неоднократно обращались сельские умельцы с просьбой дать чертежи, поэтому я и решил написать в журнал «Моделист-конструктор».

Надеюсь, что многие его читатели с удовольствием возьмутся за постройку прицепа. За основу ходовой части взята задняя ось с рессорами и ступицами от списанного, а утиль передвижного компрессора ПР-10. Ширина колеи подогнана под колею тягового автомобиля. Для этого толстостенная труба оси наружным диаметром 80 мм разрезана и укорочена на токарном станке со снятием фаски под сварку. Впоследствии ось сварена электродуговой сваркой.

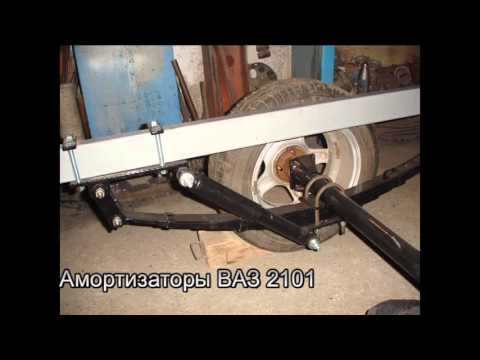

Количество листов рессор уменьшено с каждой стороны на два. Диски колес и шины — от автомобиля УАЗ — размером 8,40×15″. Проушины рессор приварены к раме из швеллера и стальных труб прямоугольного сечения 25×50 мм. Для подачи смазки болты крепления рессор имеют внутренний канал и круглую головку со срезанной гранью.

Вращение болтов исключается приваренными к проушинам пластинами размером 15×25 мм из двухмиллиметровой стали. Дышло прицепа сделано из гнутого равнополочного швеллера. Пол кузова — стальной лист толщиной 2 мм. Стойки кузова, верхнее обрамление боковых и переднего бортов сварены из стальных «уголков» 32×3. Плоскости бортов — стальные листы толщиной 1,2 мм. Навесы заднего борта диаметром 16 мм выточены из стального кругляка.

Указатели поворотов, габаритов, стоп-сигналы от автомобиля КАМАЗ. Предусмотрев пластину для крепления номерного знака с левой по ходу стороны прицепа, а также его освещение. Защита сигнальных фонарей обеспечивается сварной конструкцией из трубы сечением 25×25 мм. Грязезащитные щитки вырезаны из транспортерной ленты; для их крепления к раме приварены пластины размером 30×270 мм из стали толщиной 2 мм. Крепятся щитки к пластинам с помощью болтов.

Запасное колесо располагается в передней части прицепа и фиксируется на кронштейне тремя гайками М14. Все детали прицепа окрашены автомобильной эмалью МЛ-152 серого цвета. Порядок изготовления рамы прицепа. К основе из двух швеллеров приварены сначала три поперечины — трубы сечением 25×50 мм. А затем — проушины для крепления рессор. Заранее необходимо подготовить ось со ступицами. К основе рамы закрепить рессоры с осью.

В задней части крепления рессор предусмотрена деталь, компенсирующая их удлинение при движении. Далее необходимо изготовить дышло прицепа и буксирное устройство к автомобилю. Наиболее приемлемый вариант сборки рамы с дышлом такой: зацепить дышло прицепа за буксирный крюк автомобиля, затем основу рамы с рессорами и осью на колесах поставить, а горизонтальное положение; вставить дышло в основу рамы и приварить электродуговой сваркой согласно чертежу.

Сборка и сварка остальных деталей кузова, я думаю, трудностей не представят, поэтому перехожу к описанию буксирного устройства. Оно состоит из жесткой балки кронштейна, хомута, накладки, раскосов, пластин, буксирного крюка. Буксирный крюк взят от автомобиля УАЗ. Конструкция закреплена на кузове автомобиля в четырех точках. Передний конец через накладку притянут четырьмя болтами М8х30 к полу багажника, и охватывает поперечину пола.

Задний фиксируется на бампере двумя болтами М8х25 и двумя болтами М10х25. Балка выгнута из трубы диаметром 45 мм с толщиной стенки 3,5 мм. Хомут и накладка сделаны из листовой стали толщиной 4 мм. Задний кронштейн из угловой равнополочной стали 75×8. В нем для крепления буксирного крюка просверлены отверстия диаметром 13 мм. Края кронштейна снизу обрезаны на фрезерном станке. Раскосы изготовлены из угловой равнополочной стали 32×3.

Пластины вырезаны из стали толщиной 6 мм. В них согласно чертежу следует разметить и просверлить отверстия диаметром 8,6 мм, нарезать резьбу М 10×1,25. Теперь можно приступать к монтажу. По хомуту тщательно размечаются и сверлятся отверстия в полу багажника, при этом необходимо учитывать, что буксирное устройство должно располагаться строго по оси автомобиля.

Хомут и накладка стягиваются болтами М8х30. Просверлив по месту отверстия в заднем бампере, крепят болтами М10 кронштейн. Буксирные петли автомобиля заменить пластинами. Сварочные работы лучше всего производить, установив автомобиль не подъемник или яму. Электродуговой сверкой прихватить балку к хомуту и кронштейну, а раскосы — к кронштейну и пластинам.

Чтобы не испортить сваркой детали автомобиля, всю конструкцию нужно демонтировать и обварить на сварочном столе. Осталось зачистить швы, окрасить и установить буксирное устройство на автомобиль. В последнюю очередь крепится четырьмя болтами буксирный крюк. Необходимо подключить к бортовой сети автомобиля световую сигнализацию. В качестве страховочного устройства следует обязательно установить стальной трос диаметром 8… 10 мм или цепь.

(Автор: А.ЛИНЧЕНКО, инженер-строитель, г. Псебай Краснодарского края)

Самодельная ось для легкового прицепа

Главная » Разное » Самодельная ось для легкового прицепа


прицеп своими руками — Ремонт своими руками

Как сделать прицеп для автомобиля своими руками и какие инструменты нужны при создание такого вида «аксессуара» к автомобилю?

На этой странице вы узнаете как сделать своими силами и руками автоприцеп к вашему железному коню. Что для это потребуется мы вам обязательно расскажем, забегая вперед скажу вам что не чего сверхъестественного не потребуется, обычный строй инструмент как болгарка, шуруповерт, электрический лобзик и т. д . Так же трубы для каркаса и многое другое, что можно легко найти на любой строй базе.

А по завершению изготовления прицепа, вы узнаете как правильно и где зарегистрировать прицеп в                ГАИ.

Содержание:

  1. Необходимые материалы и комплектующие к самодельному прицепу
  2. Рама прицепа
  3. Соединение прицепа с автомобилем
  4. Соединительная муфта
  5. Ось прицепа
  6. Стабилизирующие домкраты
  7. Борта устройства
  8. Зарегистрировать прицеп в ГАИ


Иногда, чтобы решить проблему нехватки места в багажнике, наиболее оптимальным вариантом будет сделать самодельный прицеп для легкового автомобиля своими руками. Даже если груз, который вам необходимо транспортировать будет не тяжелым, его габариты в полнее могут стать препятствием нормальному размещению в багажнике вашего автомобиля. Понятное дело, что автомобиль автомобилю рознь, и существует достаточно моделей с большими и вместительными багажными отсеками, но сейчас мы берем в расчет легковые автомобили среднего класса, процент которых на наших дорогах самый высокий. Для одноразовой перевозки такого объемного багажа по городу, да и за его пределами, вы можете воспользоваться услугами грузового такси. Если же речь идет о много кратных транспортировках, использование такси может быть не эффективным способом решения проблемы вместительности. Одним из возможных выходов из такой ситуации будет использование прицепа. Тут есть два пути: купить готовый прицеп или сделать самодельный прицеп для легкового автомобиля своими руками. Первый вариант экономит вам время, как на изготовлении, так и на последующем оформлении документов. А второй – деньги и время на поиск прицепа подходящего под модель вашего автомобиля. Мы рассмотрим второй вариант.

Для того, чтобы сделать прицеп для легкового автомобиля своими руками, нам будут нужны определенные инструменты и материалы, о наличии которых желательно позаботиться заблаговременно.

Необходимые материалы и комплектующие к самодельному прицепу

Прицеп своими руками чертежи размеры

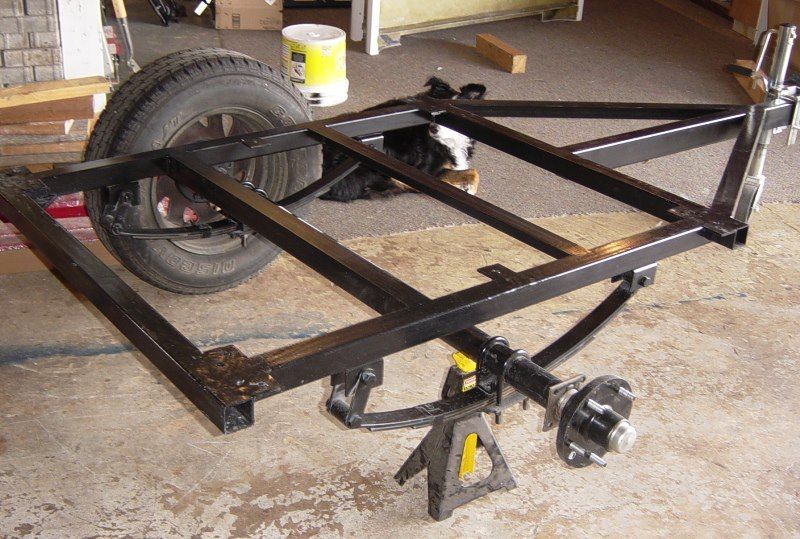

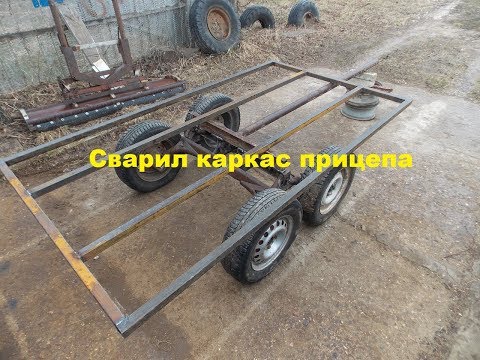

Рама прицепа

Рама – основа прицепа, именно её прочность, жёсткость определяет долговечность прицепа в целом. Для большей надёжности рекомендуется использовать сварное соединение элементов. Начать следует с определения размеров рамы – длины и ширины. Размер определяется по внешним граням элементов каркаса. Для определения полной ширины будущей рамы необходимо к расстоянию между внутренними гранями боковых стенок прибавить 2 толщины стенки. Если рама располагается непосредственно между колёсами, а не над ними, то нужно учесть ещё и зазоры между шиной и бортом.

После определения размеров выполняется примерка каркаса. Металлический профиль раскладывается на ровной поверхности с соблюдением перпендикулярности между элементами. Элементы каркаса объединяются зажимами. На этом этапе контролируется форма рамы, для этого рулеткой нужно измерить две диагонали получившегося прямоугольника. Полученные значения должны совпадать, в крайнем случае, допускается отклонение размеров на 2-5 %. Желательно в конструкции предусмотреть ребро жёсткости, сам по себе прямоугольник или квадрат достаточно неустойчивая конструкция под нагрузкой.

Соединение прицепа с автомобилем

Если используются и другие прицепы, то сцепной шар лучше выбрать такого же размера, как и у них.

При выполнении этого элемента прицепа нужно помнить, что чем меньше длина соединительной части, тем быстрее автоприцеп будет реагировать на движение автомобиля. Имеется ввиду, что даже при незначительном боковом перемещении ведущих колёс, прицеп тут же резко переместится за ними. Это может привести к повреждению груза в прицепе, его падению. Оптимальной считается длина 1,5-2,5 м в зависимости от назначения прицепа. В качестве материала лучше выбрать, как и для рамы, стальные трубы квадратного поперечного сечения в количестве трёх штук.

Соединение труб с рамой выполняется сварным, для большей прочности рекомендуется усилить его уголками. Перед сваркой выполняется примерка, чтобы сцепка выполнялась точно по оси прицепа.

Здесь же монтируется страховочный трос или цепь. При движении он не должен волочиться по земле. При желании возможно в месте сцепки установить небольшое раскладывающееся колесо для удобства транспортировки прицепа без автомобиля.

Соединительная муфта

Установка соединительной муфты возможна на болтах или  с помощью сварки. Перед окончательным её креплением к раме прицепа нужно ещё раз проверить совпадение размеров труб рамы и пазом самого жёлоба. Ширина паза не должна превышать ширину трубы более чем на 5 мм.

В случае сварного крепления муфты обеспечивается высокая прочность соединения, но при её повреждении для демонтажа понадобится газовая горелка. Прочность болтового соединения несколько меньше. Рекомендуется использовать болты восьмого класса прочности, менее прочные могут не выдержать усилия на срез. Для соединения достаточно двух болтов, большее их количество ослабит элемент рамы и муфты из-за отверстий под болты.

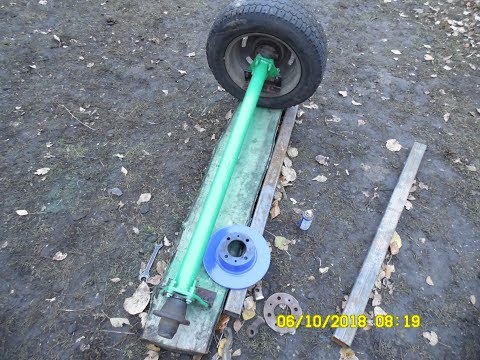

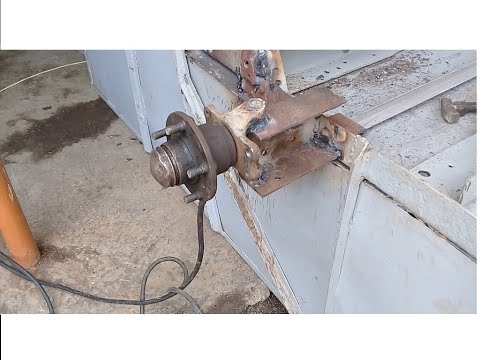

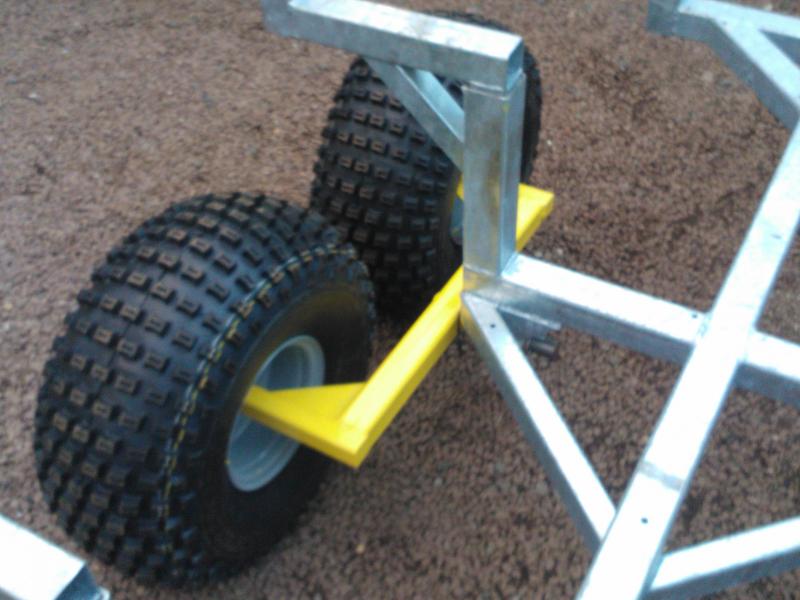

Ось прицепа

Существует правило, согласно которому ось нужно разместить на расстоянии 35-40 % от всей длины прицепа с задней стороны. Измерив расстояние, нужно обозначить расположение будущей оси. Устанавливать ось можно расположив раму на столе в перевёрнутом виде (сборка сверху-вниз). Ось в таком случае установлена на столе, на пару блоков 4х4, а шпиндели свободно свисают. В предполагаемом месте установки оси с рамы счищается краска. Расстояние между втулками делится на два и эта точка на оси отмечается маркером.

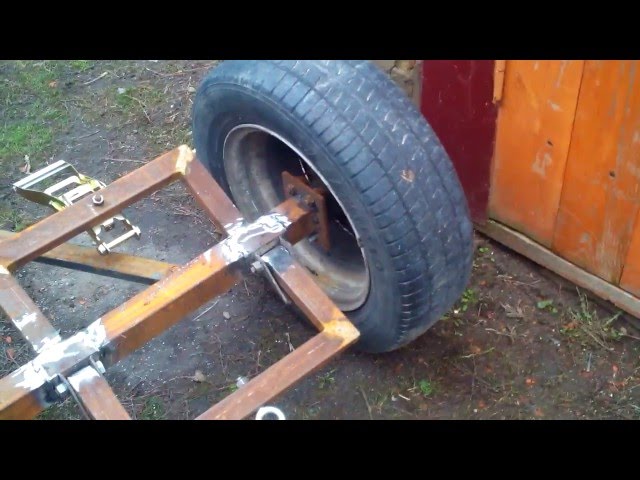

Для контроля ещё раз измеряется ширина рамы, делится на два и полученное расстояние откладывается от середины оси, выполняется корректировка её положения. После этого можно приступать к окончательному монтажу. Обьединение элементов выполняется точечной сваркой по всей длине контакта. Лучше использовать пружинно-амортизаторную подвеску, так как она обеспечивает большую мягкость, хотя и обладает невысокой прочностью.

Стабилизирующие домкраты

Необходимы для обеспечения горизонтального положения прицепа. Оптимальный вариант для размещения – углы рамы. Возможен вариант установки только с одной стороны прицепа. С точки зрения подъёмной силы – лучше использовать винтовой механизм. Он может использоваться даже для замены колеса на прицепе.

Изготавливают прицеп согласно чертежа конструкции, который должен соответствовать техническим требованиям, предусмотренным ГОСТ 37. 001.220-80, действительным на территории РФ и Украины. В нем описаны стандарты, при несоблюдении которых невозможно будет зарегистрировать самодельный прицеп для легкового автомобиля в государственной автоинспекции, и весь труд со временем и средствами будут потрачены напрасно.

Борта устройства

При изготовлении боковых стенок можно использовать доски из дерева, металлические фрагменты, фанерные щиты или поликарбонат, выбор типа материала зависит от предназначения устройства. Благодаря малому весу и удобной форме обработки чаще всего используют дерево или фанеру, изначально на основание крепится настил из досок, его нужно закрепить болтами, и уже к этой основе также болтами прикрепляют основную коробку. Но для придания надежности рекомендуется в углы короба прикрепить уголки из стали.

Оборудование и комплектующие

Для изготовления прицепа, имеющего вес до 750 кг., который не требует наличия водительского удостоверения с кат. ВЕ потребуются следующее оборудование и комплектующие:

  1. Труба с квадратным сечением или стальной швеллер для изготовления каркаса и узла сцепки с транспортным средством. Его оптимальное сечение – 25х50 мм., а трубы 40х40 мм. Длина выбирается в зависимости от размеров, заданных в чертеже.
  2. Сталь листовая с толщиной 0,6 мм. и выше, из которой будут вырезаны и собраны борта кузова. Число листов рассчитывается, исходя из высоты и длины бортов.
  3. Толстый лист фанеры, плиты OSB, пластмассы, поликарбоната или жести для изготовления дна. Подбирается по размеру, соответствующему его площади.
  4. Ходовая часть. В ее качестве оптимально использовать передний мост, извлеченный из старой мотоколяски СЗД (инвалидка). Также часто устанавливаетсярессорная восьми листовая подвеска, которую крепят на резиновых втулках. По виду она схожа с автомобилем «Волга», но более облегченная. Рессоры крепят к балке моста стремянками, а под них подкладывают кобылки.
  1. Мост изготавливают из трубы ∅25 мм., к торцам которого приваривают полуоси. На них вращаются ступицы. Труба моста, полуось, кобылка и рессоры собраны в единый узел, соединенный болтами М8.

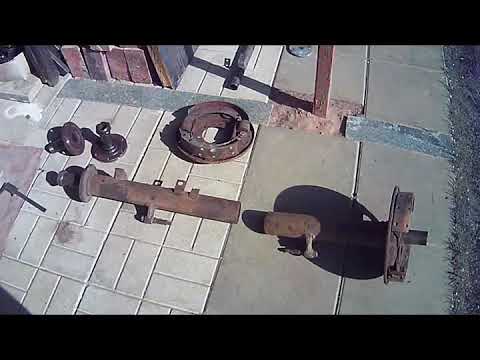

  2. Пара колес. Заимствуются из мотоколяски, в этом случае они минимально утяжелят конструкцию, или автомобиля ВАЗ. Для их монтажа подойдут ступицы задней балки ВАЗ 2108.
  3. Подвеска. Оптимальным вариантом будут пружинно-гидравлические агрегаты мотоцикла «Урал» из-за невысокой стоимости и надежности.
  4. Тягово-сцепное устройство (фаркоп) для сцепки с машиной.
  5. Тормоза.
  6. Электрооборудование (поворотные и габаритные фонари, стоп-сигналы и привод, при помощи которого будет произведено их подключение к транспортному средству).
  7. Тент или материал для него (баннерная ткань, брезент и т.д.).
  8. Крепежные приспособления (уголки, кронштейны, и т.д.).
  9. Инструмент для работы с металлом (болгарка, шуруповерт, электрический лобзик, дрель, молоток, рулетка).
  10. Сварочный аппарат.
  11. Изготовление и сборка самодельного прицепа для легкового автомобиля
Сборка легкового прицепа происходит в соответствии с чертежом и состоит из нескольких этапов:
  1. Сборка рамы. Эта часть изделия относится к несущей, и от ее прочности будет зависеть долговечность прицепа. Для этого труба или профиль нарезается в соответствии с размерами и сваривается между собой. В полученном прямоугольнике проверяется точность и ровность сборки. Дополнительно предусматривают ребро жесткости, так как прямоугольная рама неустойчива при нагрузке.
  2. Узел подсоединения к автомобилю. При его изготовлении нужно иметь в виду, что чем он короче, тем быстрее прицеп будет реагировать на маневры автомобиля. Оптимальной длиной соединительной части будет 1,5-2 м. Для ее изготовления используется тот же материал, что и для рамы. Перед началом сварки производится контроль правильности размещения соединяемых частей, чтобы сцепка находилась на середине. Для того, чтобы соединительная часть не разорвалась под нагрузкой, монтируются тросы безопасности и привариваются внизу конструкции.
  1. Соединительная муфта. Служит для крепления соединительной части прицепа к машине. Может монтироваться как болтами, так и сваркой. Первый способ менее надежный, но легко демонтируется. Сварной узел отличается прочностью, но для его снятия может потребоваться газовая горелка. Для болтового соединения выбираются образцы восьмого класса прочности.
  2. Сборка оси. Согласно общим правилам, ось монтируется на расстоянии 40% от заднего борта прицепа, то есть, происходит ее небольшое смещение от центра к задней части. Крепление происходит при помощи болтового соединения, на нее устанавливается рама, и также соединяется болтами.
  3. Стабилизирующие домкраты являются желательной, но не обязательной частью конструкции. Они обеспечивают горизонтальность прицепа при езде. Оптимальный вариант их размещения – по углам рамы.
  1. Настил на боковые стенки. Изготавливается из металла, пластмассы, древесины или другого материала, в зависимости от груза, который планируется перевозить. Он крепится болтами, после чего на каркас монтируются борты. Углы усиливаются металлическими уголками.

  1. Отделка. Делали и узлы окрашиваются, после чего проводится трасса подключения питания для электроприборов. Обязательно устанавливаются фары, фонари и отражатели. Подключение к единой сети производится при помощи розетки фаркопа. При необходимости самодельный прицеп оснащается тормозной системой.
 Предназначение и особенности легкового прицепа для автомобиля

Легковой прицеп для автомобилей предназначается для транспортировки грузов различного вида, туристического снаряжения и небольших туристических судов, длина которых не превышает 3,5 м. Состоит из рамы, подвески, кузова, моста, и подсоединяется к автомобилю сцепным устройством. Прицепы для легковых автомобилей, изготовленные в заводских условиях, не нуждаются в дополнительных разрешительных документах для постановки на учет, но не всегда подходят автолюбителям по характеристикам или стоимости.

Самодельный прицеп для легкового автомобиля изготавливается согласно чертежу и придерживаясь ГОСТа при изготовлении и сборке своими руками. Регистрация такого изделия значительно дороже, так как требует дополнительных разрешений для эксплуатации. При этом все затраты на изготовление с учетом расходов на регистрацию будет ниже, чем приобретение нового. Нужно учесть, что самодельный прицеп по качеству не уступает заводскому, так как процесс изготовления контролируется его владельцем.

Зарегистрировать прицеп в ГАИ

Чтобы зарегистрировать прицеп в ГАИ, необходимо провести экспертизу прицепа. Этим занимается Всеросийское общество автолюбителей (ВОА). В каждом регионе — свое. Вот адреса известных мне отделений ВОА: 1.Санкт-Петербург. ул. Жуковского д.55 тел. 273-47-30 ВОА Алексей Павлович,

2.Пермь Всероссийское общество автомобилистов, тел. 12-83-14 и 12-69-65,

3.Москва ГНЦ РФ ФГУП НАМИ тел. 456-32-31 Фёдоров Артём.

Чтобы пройти экспертизу прицеп должен соответствовать следующему ГОСТу.

ПРИЦЕПЫ К ЛЕГКОВЫМ АВТОМОБИЛЯМ

Параметры, размеры и общие технические требования

ОСТ 37.001. 220-80

Настоящий стандарт распространяется на все типы прицепов, предназначенных для буксировки легковыми автомобилями и микроавтобусами по дорогам общей сети СССР. Стандарт не распространяется на прицепы, технические задания, на проектирование которых утверждены до введения настоящего стандарта. Основные термины, используемые в стандарте, и их определение приведены в справочном приложении.

  1. ПАРАМЕТРЫ И РАЗМЕРЫ

1.1. Полная конструктивная масса прицепа не должна превышать разрешенной изготовителем тягового автомобиля, не должна быть более снаряженной массы тягового автомобиля и превышать 1800 кг.

1.2. Полная конструктивная масса прицепа, не имеющего тормозов, не должна превышать разрешенной изготовителем тягового автомобиля и не должна быть более половины снаряженной массы тягового автомобиля.

1.3. Вертикальная статическая нагрузка в центре шарового шарнира сцепного устройства при любом весовом состоянии прицепа должна соответствовать величине, разрешенной изготовителем тягового автомобиля, но не должна быть менее 240 Н (25 кгс) и более 980Н (100 кгс).

1.4. Длина прицепа не должна быть более 1,5 длины основной тягового автомобиля или более 8 м.

1.5. Ширина прицепа не должна превышать ширину основного тягового автомобиля более чем на 200 мм с каждой стороны и не должна быть более 2,3 м.

1.6. Высота прицепа не должна быть более 1,8 ширины колеи прицепа или более 3м.

1.7. Центр тяжести груженого прицепа должен быть расположен таким образом, чтобы отношение высоты центра тяжести к величине колеи колес прицепа составляло не более 0,725.

1.8. Дорожный просвет прицепа не должен быть менее дорожного просвета основного тягового автомобиля.

  1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Общие требования

2.1.1. Прицепы должны быть одноосными, допускается применение спаренной оси.

2.1 2 Прицеп с горизонтально расположенным внутренним полом, установленный на горизонтальной поверхности, должен иметь на шину (шины) одной стороны нагрузку не более 55% его полной массы.

2 1.3. Конструкция прицепа должна быть рассчитана на движение в составе автопоезда полной конструктивной массы с максимальной скоростью, разрешенной изготовителями тяговых автомобилей.

2.1.4. Конструкция и размеры дышла (рамы) прицепа должны обеспечивать возможность его отклонения относительно сцепного шара, установленного на автомобиле, на углы, предусмотренные ОСТ 37.001.096-77.

2.1.5. Прицепы должны быть оборудованы двумя несъемными предохранительными цепями (тросами), которые в случае аварийного обрыва (поломки) тягово-сцепного устройства не должны позволять дышлу касаться поверхности дороги, обеспечивая при этом управление прицепом.

2.1.6. Прицепы должны иметь два противооткатных упора, («башмака»).

2.1.7. Прицепы должны иметь места для установки домкрата.

2.1.8. Орган управления стояночной тормозной системой прицепов должен быть съемным и расположен с правой стороны в передней части дышла (рамы).

2.1.9. Прицепы должны быть оборудованы надколесными защитными устройствами (крыльями, брызговиками), если детали кузова не выполняют функции этого устройства.

2.1.10. Материалы, применяемые для изготовления прицепов, должны обладать стойкостью против возгорания воздействия воды, топлива и масел не ниже стойкости материалов деталей и узлов аналогичного назначения основного тягового автомобиля.

2.1.11. Окраска прицепов и контроль внешнего вида покрытия по ГОСТ 7593-80.

2.1.12. Прицеп должен иметь климатическое исполнение по ГОСТ 15150-69, соответствующее климатическому исполнению основного тягового автомобиля, и должен быть рассчитан на условия хранения на открытых площадках.

2.1.13. Срок службы прицепа в соответствии с назначением и условиями эксплуатации регламентируются нормативно-технической документацией, утвержденной в установленном порядке.

2.2. Требования к системам, узлам и агрегатам

2.2.1. Тормозные системы прицепов должны соответствовать требованиям ОСТ 37.001.016 70.

2.2.2. Замковое устройство для сцепки с тяговым автомобилем должно соответствовать требованиям ОСТ 37.001.096-77.

2.2.3. Электрооборудование, внешние световые и сигнальные приборы должны соответствовать требованиям ГОСТ 3940-71. ГОСТ 8769-75, ГОСТ 10984-74 и ГОСТ 20961-75.

2.2.4. Прицепы должны иметь кронштейны (или место) для крепления номерного знака по ГОСТ 3207 -77.

2.2.5. Для соединения с электросистемой автомобиля прицеп должен иметь вилку по ГОСТ 9209-76 с соединительным кабелем.

2.2.6. Прицепы должны иметь опорные стойки, обеспечивающие устойчивость прицепа в отцепленном состоянии и не ухудшающие проходимость автопоезда.

При вертикальной статической нагрузке от замкового устройства прицепа более 390 Н (40 кгс) передняя опорная стойка должна быть оборудована механизмом подъема-опускания, обеспечивающим установку замкового устройства в необходимое для сцепки (расцепки) положение. При ручном приводе механизма усилие на рукоятке не должно быть более 118Н (12 кгс).

  1. КОМПЛЕКТНОСТЬ

3.1. Прицепы, оборудованные не унифицированными с основным тяговым автомобилем шинами, должны иметь запасное колесо и устройство для его крепления.

3.2. К прицепам должны прилагаться необходимые инструменты и принадлежности, если комплект инструментов и принадлежностей основного тягового автомобиля недостаточен для обслуживания прицепа.

  1. МАРКИРОВКА

4.1. Прицепы должны иметь заводскую табличку и маркировку по отраслевой нормативно-технической документации.

4.2. Прицепы должны иметь вблизи замкового устройства дополнительную табличку по ГОСТ 12971-67 с указанием полной конструктивной массы прицепа; величины максимальной статической нагрузки на сцепной шар.

Термины и определения, принятые в настоящем стандарте ТерминОпределение Основной тяговый автомобильПо ГОСТ 3163-76 Спаренная осьДве параллельно расположенные оси прицепа, расстояние между которыми не превышает 1 м.

Если ваш прицеп будет соответствовать этим требованием, пройдет экспертизу, и в наличии будут чеки, сертификаты, а также копия удостоверения сварщика, проблем при регистрации в ГАИ у вас не возникнет.

Как сделать прицеп для автомобиля видео

Легковой прицеп своими руками видео

Прицеп своими руками легко

Легковой прицеп своими руками

Источник
amotormag.ru
voditelauto.ru
i4car.net

Самодельный тестер фонарей для прицепов | Он все еще работает

К.К. Lowell

Thinkstock / Comstock / Getty Images

Тестирование фар прицепа после замены лампы или полного переналадки проводки обычно требует подключения прицепа к тягачу. Это может быть неприятно, если прицеп находится в магазине или вы на короткое время одолжили свой грузовик своему приятелю. Всего за несколько минут и с очень небольшими усилиями вы можете сделать самодельный тестер фар прицепа с собственной батареей и разъемом для прицепа и проверить эти огни где угодно.

Что вам понадобится

Вам понадобится 12-вольтовая аккумуляторная батарея, встроенный патрон предохранителя и 20-амперный предохранитель, соединитель прицепа со стороны буксирующего транспортного средства, автомобильный провод 14 или 16 калибра, двухконтактный указатель поворота мигалка и центральный тумблер двойного хода. Вам также понадобится контейнер, например ящик для молока, чтобы вместить все необходимое. Вы можете использовать любую 12-вольтовую батарею, но для портативности лучше всего подойдет аккумулятор для газонокосилки или мотоцикла.

Подключение тестера

Начните с подключения встроенного держателя предохранителя к положительной клемме аккумуляторной батареи. Подключите зеленый провод от разъема прицепа и короткий отрезок автомобильного провода к проводу, противоположному от держателя предохранителя. Подключите этот короткий кусок провода к одному из выводов указателя поворота. Использование беспаечных соединителей упрощает эту работу, поскольку гнездовой лопаточный соединитель идеально подходит к штырям переключателя. Подключите другой штырь указателя поворота к центральной клемме тумблера с помощью короткого провода. Затем подсоедините желтый провод разъема прицепа к одной стороне переключателя, а коричневый провод разъема прицепа — к другой.Последним шагом в создании тестера фонарей прицепа является подключение белого провода от разъема прицепа к отрицательной клемме аккумуляторной батареи.

Использование тестера

Проверить фонари прицепа с помощью вашего нового тестера очень просто. Как только прицеп будет подключен к разъему прицепа тестера, задние фонари прицепа и любые боковые габаритные огни загорятся, если они функционируют должным образом. Поверните рычаг тумблера в сторону, чтобы проверить лампочку указателя поворота. Переведите переключатель в противоположном направлении, чтобы проверить свет на другой стороне прицепа.Это также проверяет стоп-сигнал, потому что в указателе поворота и стоп-сигнале используется та же нить, что и лампа накаливания.

Еще статьи

.

etrailer.com

Эксперты по продукту уже доступны! Звоните 800-298-8924 Обслуживание клиентов Отслеживание заказа

  • Буксировка
  • Спорт и отдых
  • Прицеп
  • Автомобиль
  • Дом на колесах и кемпер
  • Морской
  • Бренды
  • Сделок
  • Служба поддержки клиентов

  • Зацепы

    Прицеп-сцепка Гусиная шея Сцепное устройство для пятого колеса RV Hitch Сцепное устройство передней ствольной коробки Сцепка для квадроциклов

  • Элементы буксировки

    Шаровые опоры для прицепа Зацепы для распределения веса Контроллеры тормозов Шарики для прицепа Штифты и зажимы сцепного устройства Заказная проводка автомобиля

  • Улучшение

    Резервные камеры Буксировка зеркал Автомобильные радиаторы Улучшение подвески

  • Буксирные тяги

    Буксирные балки Тормозные системы буксировочного устройства Проводка фаркопа Аксессуары для буксировочного устройства Буксирные тележки

  • Велоспорт

    Велосипедные стойки Велосипедные аксессуары Хранение велосипедов Запчасти для велосипедов Корзины Велосипедные замки Складные велосипеды

  • Кемпинг

    Дом на колесах и автодом Буксируемый кемпер Задница Палатка Кемпинг

  • Бездорожье

    Лебедки Ремни для восстановления Off Road Lights Аксессуары для джипа Аксессуары для ATV-UTV

  • Водный спорт

    Каяк Перевозчик Переноска для весла Перевозчик каноэ Держатель доски для серфинга Прицеп для водных видов спорта Стойки для хранения

  • Другие мероприятия

    Охота Рыбная ловля Пешие прогулки и походы Активный с детьми Снежный спорт

  • Шины и диски

    Шины и колеса для прицепов Крылья прицепа Колесные башмаки Перевозчик запасных шин Накачивание и ремонт шин

. Оси для легких прицепов

— Купить мосты для легких прицепов, мосты для сельскохозяйственных легких прицепов, мосты для легких прицепов Продукт на Alibaba.com

мостов для легких прицепов, ступица прицепа из ковкого чугуна, ступица прицепа из серого чугуна

Мы производим по чертежам клиентов, образцам и спецификациям. Основанная в 1993 году, мы имеем богатый опыт и сильную техническую команду. Более 90% продукции экспортируется в США, Великобританию, Германию, Францию ​​и Италию. Мощность производства достигла 30 000 тонн в год.

Добро пожаловать на любые запросы.

.

Профессиональный мост для легких прицепов, Производитель поворотного моста

Оси прицепа, ступица прицепа,

Мы являемся профессиональным производителем осей прицепа, ступицы прицепа, ступицы оси прицепа, ступицы оси, резиновой оси подвески, комплекта ступицы оси — детали прицепа, ступицы квадратного стержня, квадратной ступицы и т. д.

Ступица оси нашего трейлера кованая!

У hud очень хорошая поверхность.И внутри высокоскоростной подшипник.

Алекс имеют диаметр 33 мм, 40 мм, 45 мм, 50 мм.

Размер квадратной оси 40×40 мм.

Размер PCD составляет 4×100 мм или 5×112 мм.

Емкость от 500 до 2000 кг, и мы предоставляем клиентам полный спектр различных осей для прицепов.

Все оси проходят испытания перед отправкой, и мы очень хорошо продаем их на рынке.

Если они вам нужны, пожалуйста, свяжитесь с нами для получения дополнительной информации.

.

Смотрите также

  • Самодельный трактор из мотоколяски
  • Самодельный транспортир своими руками
  • Коптильня самодельная из 200 литровой бочки
  • Гусеничники сайт самодельные
  • Капканы самодельные фото
  • Самодельный руль для велосипеда
  • Съемник рулевых тяг самодельный
  • Самодельная лучковая пила по дереву
  • Самодельная ось для легкового прицепа
  • Самодельный трактор из мотоколяски
  • Самодельный транспортир своими руками
Комплекты для прицепа

— комплект для одноосного прицепа

Комплект одноосного прицепа

Комплекты одноосного прицепа

— это отличный способ для мастера своими руками собрать универсальный прицеп, который удовлетворит все потребности. Комплекты одноосного прицепа доступны в виде комплектов под тележкой для обычной замены оси прицепа и пружины прицепа. Отличное соотношение цены и качества на полные комплекты деталей прицепа для сборки прицепа с нуля. Все комплекты прицепов изготовлены из черного железа 9.0003
