Постучать по втягивающему реле: 5 возможных причин, почему не крутит стартер и не заводится машина

by alexxlabon

Содержание

Не заводится машина — не крутит стартер, не схватывает, реле не щелкает. Что это может быть, как завести машину

Почему стартер крутит, но не крутит двигатель при повороте ключа зажигания? Или бывает так, что стартер вообще никак не реагирует на поворот ключа зажигания, либо пусковое устройство молчит, жужжит, издаёт щелчок, но двигатель не запускается.

Если автовладелец совершенно не знаком с техническими особенностями своего автомобиля, то он даже приблизительно не сможет выявить причину того, почему мотор в машине не завёлся. Особенно это нервирует, если машина заглохла в безлюдном месте и помочь ему просто некому.

Самой распространённой причиной того, почему стартер крутит, а двигатель не крутит — это слабый заряд автомобильного аккумулятора, обрыв в электропроводе, поломка втягивающего реле, бендикса и других деталей пускового устройства, а также отсутствие топлива.

Что проворачивает стартер? Это венец маховика, при помощи которого усилие передаётся на сам двигатель.

Любому водителю полезно знать, что делать, когда стартер не крутит двигатель и как самостоятельно устранить неисправности. То, что устройство не крутится, вовсе не значит, что его нельзя отремонтировать и завести авто.

В статье подробно расскажу, как понять, что стартер не крутит, что делать, какие бывают неисправности, как провести ремонт и устранить поломку своими руками, как завести машину, если не крутит пусковое устройство. Обещаю, будет интересно!

А для того, чтобы понять, почему включаешь зажигание, а стартер не крутит, кратко опишу устройство и принцип его работы.

Что такое стартер

Стартер – это пусковое устройство, которое запускает двигатель, черпая энергию из автомобильного аккумулятора. Чтобы мотор завёлся, его маховик достаточно раскрутить до 50-100 оборотов в минуту. Далее двигатель работает самостоятельно на топливе.

Пусковое устройство – это электрический механизм, который помогает лишь раскрутить двигатель автомобиля, в дальнейшем пусковой агрегат в работе машины никак не участвует. А вот раньше вместо стартера двигатель раскручивали при помощи ручки, которую крутили руками.

На практике, много неисправностей в работе стартера происходит из-за электрики. Механические поломки случаются гораздо реже.

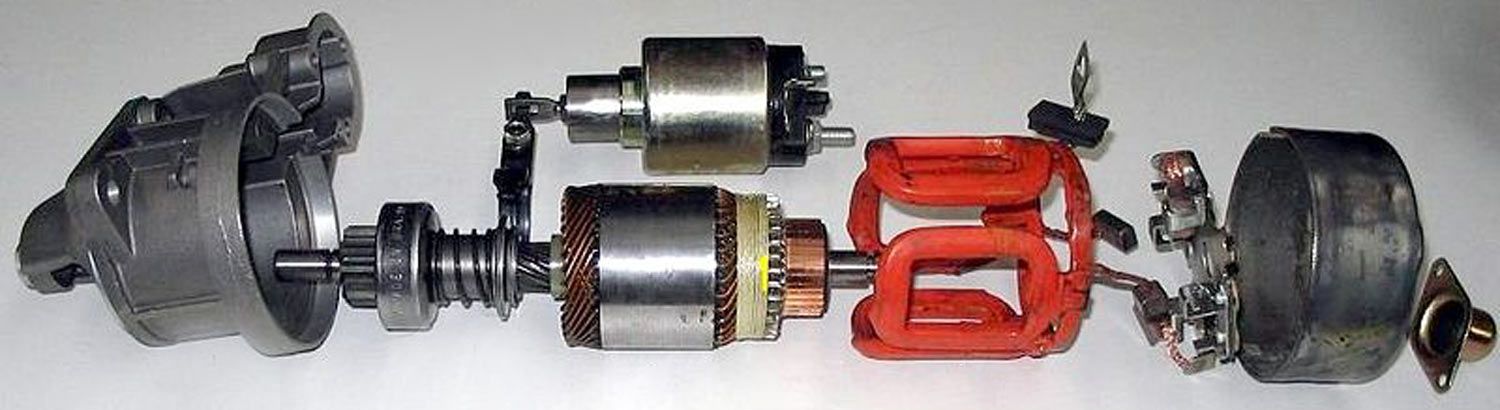

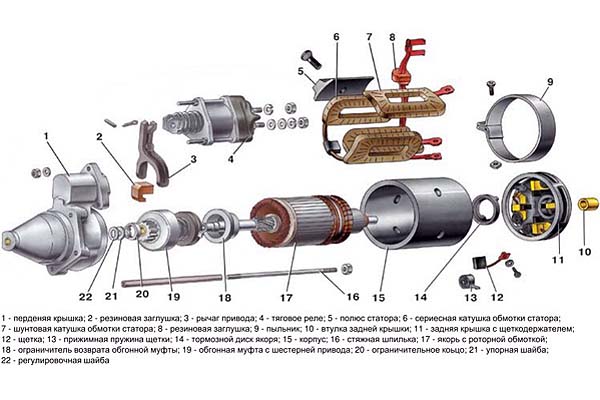

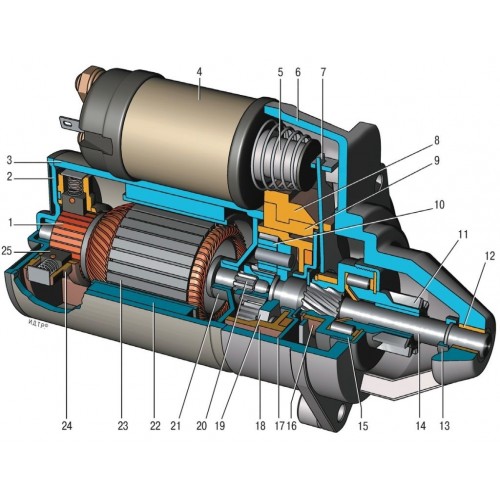

Конструкция устройства включает 3 группы элементов:

  1. Детали: электродвигатель, бендикс (обгонная муфта), втягивающее реле, якорь, щётки, коллектор, контактные пятаки, статор (магниты).
  2. Коммутация: электрические провода.
  3. Система питания: аккумулятор (АКБ).

Функция стартера – это превращение электрического заряда АКБ в механическое движение, которое заставляет вращать коленчатый вал мотора.

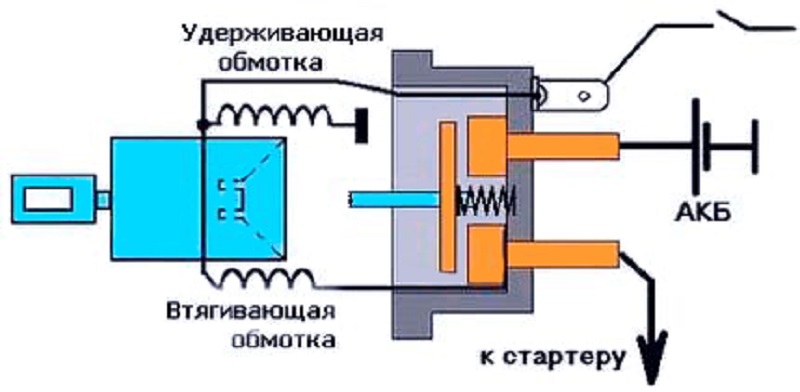

Принцип работы стартера:

  1. Когда водитель поворачивает ключ зажигания в положение «Старт», электрический ток от аккумулятора не напрямую передаётся на обмотку втягивающего реле.
  2. Реле сдвигает бендикс, благодаря чему происходит сцепка стартера с венцом маховика.
  3. В это самый момент происходит замыкание контактов, находящихся внутри втягивающего реле.
  4. Подаётся ток на щётки коллектора электродвигателя через пятаки. Устройство начинает передавать вращение на мотор.
  5. После того, как двигатель раскручен до 100 об./мин., а ключ зажигания убран в среднее положение, стартер отцепляется от маховика, его вал прекращает вращение и все детали пускового устройства возвращаются на своё место. Пускач выключается.

Как понять, что стартер не крутит

Признаки неисправностей, связанных непосредственно с пусковым устройством:

  1. При повороте ключа в замке зажигания стартер молчит, двигатель не заводится.
  2. Стартер работает, но машина не работает.
  3. Стартер издаёт специфичные звуки (щёлкает, жужжит, пищит, визжит, клацает, гудит, свистит, трещит, цокает, шумит), но не крутит мотор.
  4. Стартер крутит коленвал очень медленно, но сам двигатель не заводится.
  5. Слышен металлический скрежет, треск шестерёнок и стуки.

Почему стартер не может прокрутить двигатель

Причин этой неисправности может быть много. Например, это износ и поломка бендикса, втягивающего реле, проводки. В некоторых случаях слышно, что стартер работает, но мотор при этом не раскручивается. В иных случаях пусковое устройство издаёт разные звуки (щёлкает, жужжит), иногда то крутит, то не крутит.

Расскажу об основных причинах, когда не крутит стартер — не заводится машина.

Стирание зубьев бендикса и венца маховика

Стирание зубьев шестерней обгонной муфты (бендикса) – это естественный процесс, который может ускориться по причине неграмотности водителя или иных факторов. При этом зубцы не могут зацепляться с зубьями маховика, поэтому двигателю никак не передаётся крутящий момент. Как говорится, не схватывает стартер.

Изношены зубья бендикса

Дополнительно сцепки обгонной муфты с маховиком может не происходить из-за некорректной работы втягивающего реле, загустевшим маслом из-за холода, слишком долгим прокручиванием стартера при запуске, а также перекоса ведущей шестерёнки бендикса.

В конце концов, износ становится критичным, а при запуске будет слышно только жужжание стартера или металлический скрежет без прокручивания мотора. Если долго удерживать пусковое устройство во включённом состоянии, то произойдёт облом зубьев. Требуется полностью заменить бендикс.

Также зубья могут стереться на венце маховике. Как правило, маховик может быть пластмассовый, и после его замены лучше всего установить металлический аналог. Цена этой процедуры довольно высока.

Износ зубьев венца маховика

Поломка вилки

При поломке вилки, толкающей шестерню обгонной муфты к венцу маховика, будет слышен щелчок. При этом зацепления бендикса с маховиком не будет, мотор не заведётся.

Проблемы с электропитанием

Плохие контакты. При этой неисправности при запуске стартера слышны разные звуки, например он то щёлкает, то не щёлкает. Также стартер может медленно крутить, а затем и вовсе перестать работать. В этом случае рекомендуется тщательно проверить все контакты, клеммы АКБ, особенно основного силового кабеля. Если есть окисления на контактах, то их надо очистить при помощи мелкой шлифовальной шкурки и нанести специальную смазку. Затяните контакты как следует.

Проверьте провода, идущие от АКБ, особенно, если они нагреваются.

Также может появиться ржавчина или ослабление затяжки электрических проводов. При возможности проверьте напряжение на проводах при помощи мультиметра. Можно проверить также управляющий кабель, который идёт на пусковое устройство при помощи замыкания напрямую. Про это будет написано ниже.

При пуске стартера необходим высокий ток от аккумулятора (примерно 200 ампер). Если контакт неполный, то устройству будет не хватать какого-то количества ампер для запуска, поэтому здесь будут слышаться щелчки.

В 80% всех поломок стартера причиной является неполадки в электрической схеме транспортного средства.

Короткое замыкание в обмотке стартера. Это нечастая, но довольно серьёзная поломка. Возникает на устройствах, которые используют длительное время. Изоляция на обмотках пускового устройства разрушается, что может привести к межвитковому короткому замыканию. Дополнительно это может спровоцировать механическая поломка устройства или попадании в него агрессивных химикатов.

Если при проверке диагностируется короткое замыкание, то придётся полностью менять стартер.

Неполадки в контактной группе зажигания. Почему замок зажигания не включает стартер? При повреждении контактов в замке зажигания, электрический ток не будет подаваться на стартер. При запуске редукторный стартер не крутит, посторонние звуки отсутствуют.

Проверить неисправность можно при помощи мультиметра (или пробника с лампочкой). Узнайте, подаётся ли напряжение в момент поворота ключа зажигания на тонком кабеле втягивающего реле. Дополнительно можно подать на клемму напряжение напрямую от АКБ. Также проверьте исправность предохранителей, которые находятся под передней панелью (слева или справа).

Нарушение контакта щёток и слабая затяжка наконечников проводов, подключённых к стартеру. Для диагностики следует проверить щёточный узел, а также поменять щётки, почистить коллектор, заменить или откалибровать пружины в щётках. Отмечу, что в некоторых устройствах при износе щёток напряжение вообще не подаётся на втягивающее реле, поэтому при запуске будут отсутствовать щелчки.

Аккумулятор (АКБ)

Самая частая причина запуска двигателя – это высокая отрицательная температура или севший аккумулятор. Если будет мороз, то моторное масло загустеет, что приведёт к затруднительному вращению двигателя. В этом случае масло надо сменить на менее вязкое. Про это можно прочитать в этой статье: ВСЁ про моторное масло 5w30 и 5w40: в чем разница, что лучше, что гуще и жиже, сравнение

Ещё одна хорошая статья:  Коленвал: что это такое, где находится, устройство, назначение, как работает, фото

Если вся электроника в машине не работает, то это значит, что аккумулятор сильно разрядился. В этом случае стартер не запустится – будет только один щелчок и полное отключение всей электроники авто (приборы не горят). Как говорится, не горит чек, не крутит стартер, не заводится автомобиль.

Если окислились клеммы АКБ или ослабло крепление, то пока не постучишь по стартеру, он не запустится.

Если стартер долго не крутит, то ищите неисправность в аккумуляторе, либо устройство перегрелось, и возникла механическая поломка его деталей.

При севшем АКБ устройство будет издавать много щелчков, а приборная панель притухнет, как и фары. Но если не крутит стартер, а питание есть, то проблема не в АКБ.

Также отмечу, если вдруг заглохла машина и не крутит стартер, то это значит, что аккумулятор почти «умер». На это, кстати, укажет тот факт, что лампочки на приборной панели не загораются.

Во многих современных автомобильных сигнализациях при уровне напряжения менее 10 В происходит блокировка электрической цепи устройства. А в некоторых автомобилях стартер может не запуститься из-за программной ошибки иммобилайзера. Выявить эту причину можно, запустив устройство напрямую от АКБ. Также из-за проблемы в иммобилайзере машина может завестись и тут же заглохнуть, а двигатель никак не среагирует на дистанционный запуск.

В любом случае надо следить за уровнем аккумулятора и подзаряжать его, когда он садится.

Топливная система

В автомобилях с дизельным ДВС может в прямом смысле замёрзнуть топливо (солярка). В этом случае надо подогреть топливо, чтобы авто завелось. В бензиновых авто может быть схожая ситуация – в топливной магистрали вода может превратиться в лёд.

В некоторых случаях может выйти из строя топливный насос. После запуска будет слышен писк или жужжание.

Ещё есть распространённая проблема – это засорение топливного фильтра. Поэтому его следует время от времени проверять и менять, учитывая качество нашего топлива.

Самой простой причиной, почему стартер крутит, а двигатель не крутит, является низкий уровень топлива. Особенно это критично, когда авто стоит на пригорке, и при запуске топливный насос просто не сможет захватить бензин и подать его в ДВС. В этом случае надо просто долить топливо.

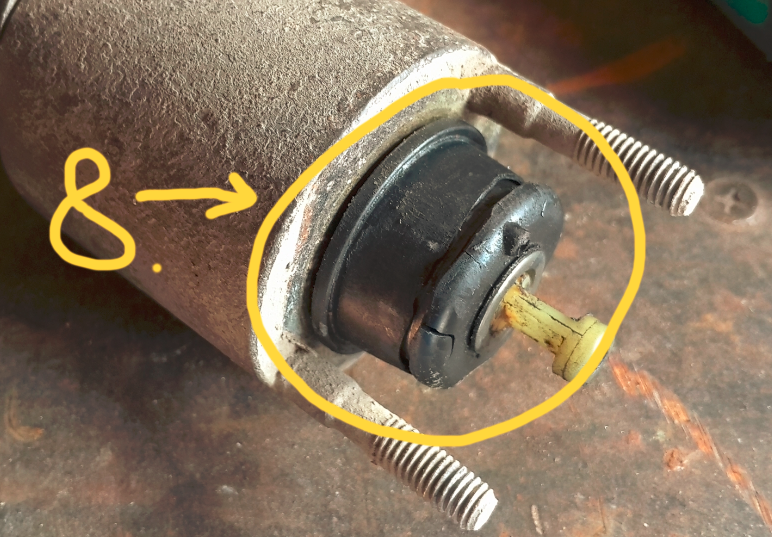

Износ втулок (подшипников)

Подшипники или втулки находятся позади или впереди устройства. Их функция – это обеспечение вращения вала пускового устройства. При износе втулок стартер будет щёлкать, но не крутить. Втулки могут быть неверно установлены, что приведёт к их неправильной работе.

В этом случае при повороте ключа зажигания электродвигатель стартера начинает потреблять очень много энергии, а напряжение в бортовой сети машины резко упадёт. Таким образом, стартер сажает напряжение и не крутит. А когда напряжение понизится до 9 В и менее, то автоматически выключится электронный блок управления двигателем, на свече зажигания не образуется искра. Поэтому стартер крутит, а двигатель нет.

При любых неисправностях с втулками стартер будет плохо крутиться, даже на «горячую» (при прогретом ДВС). Если втулки вовремя не заменить, то стартер будет заклинивать, а это может вызвать пожар.

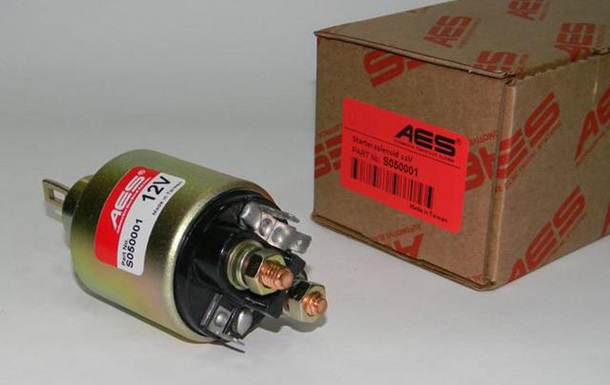

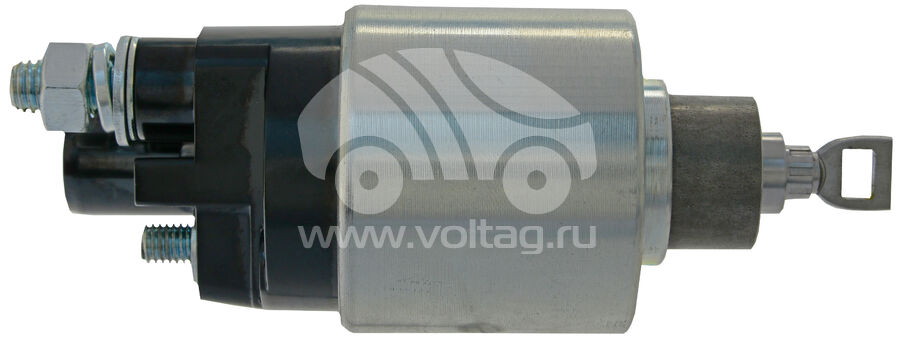

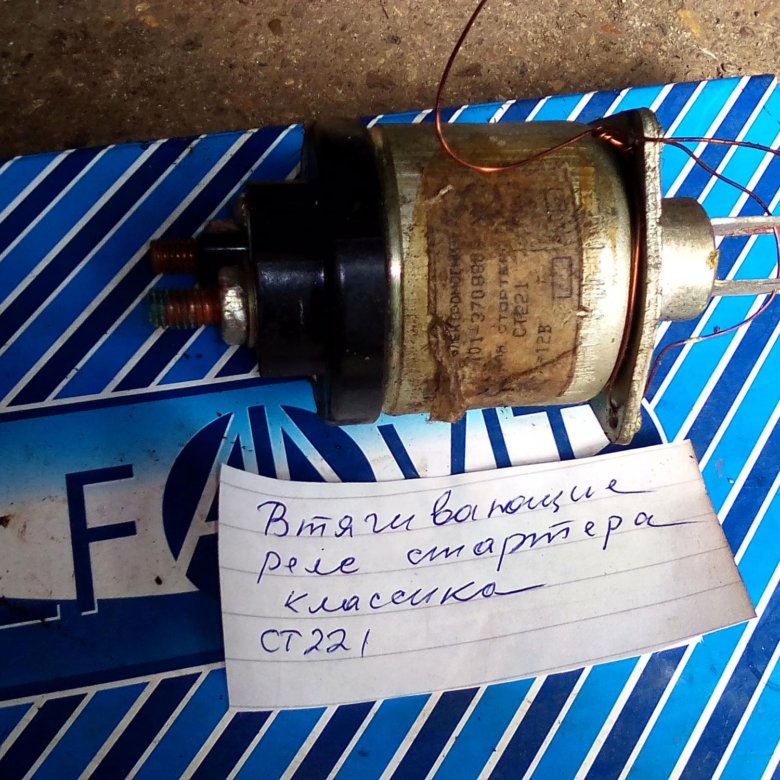

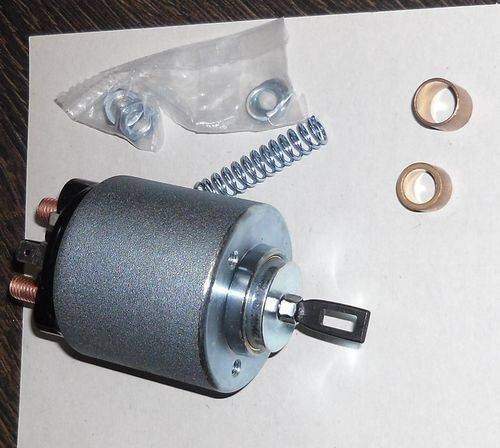

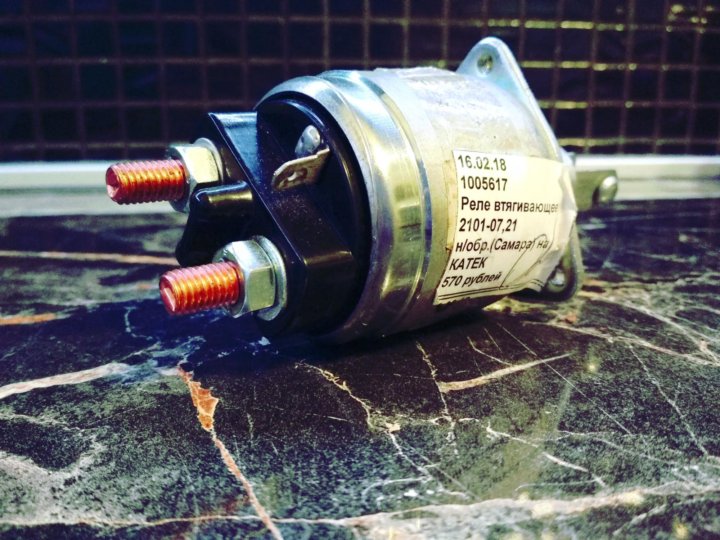

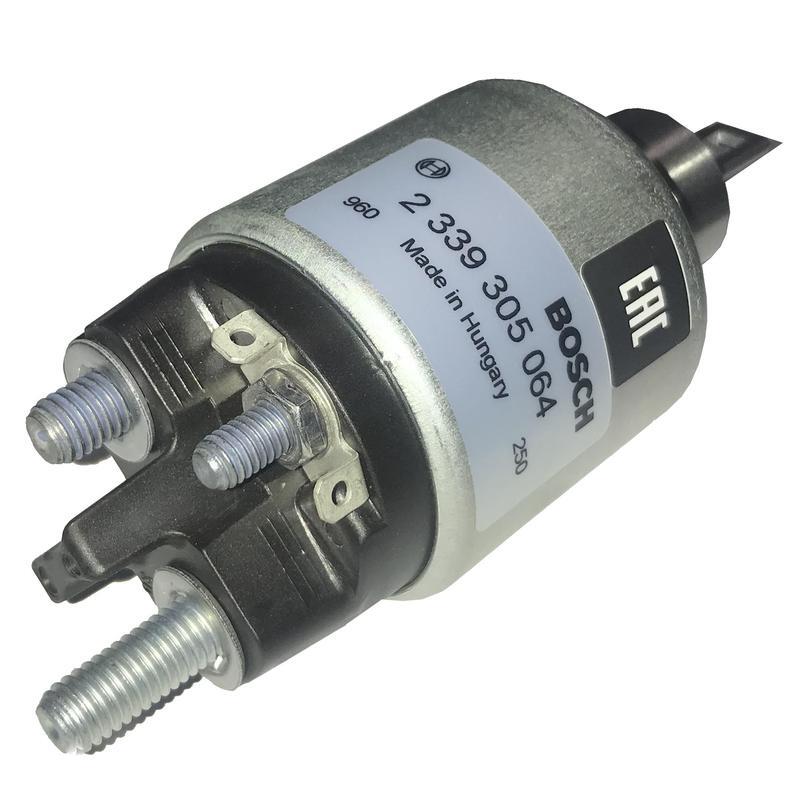

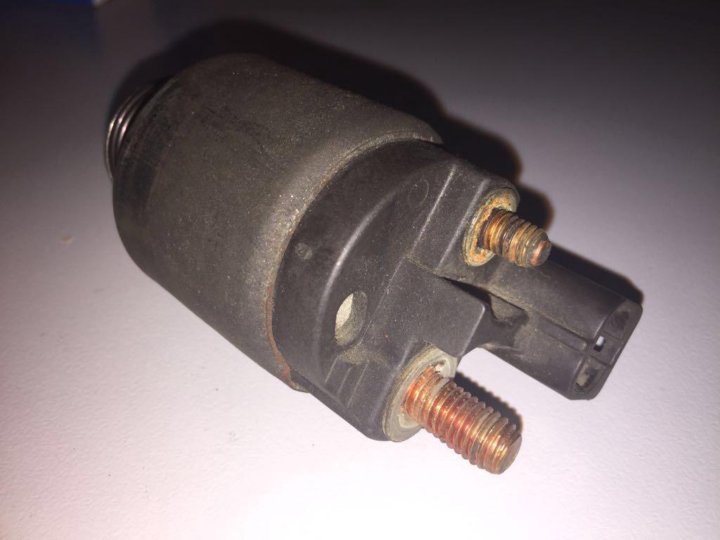

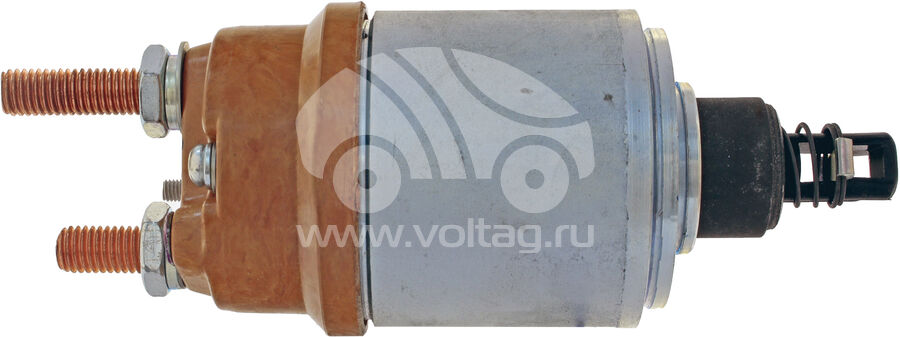

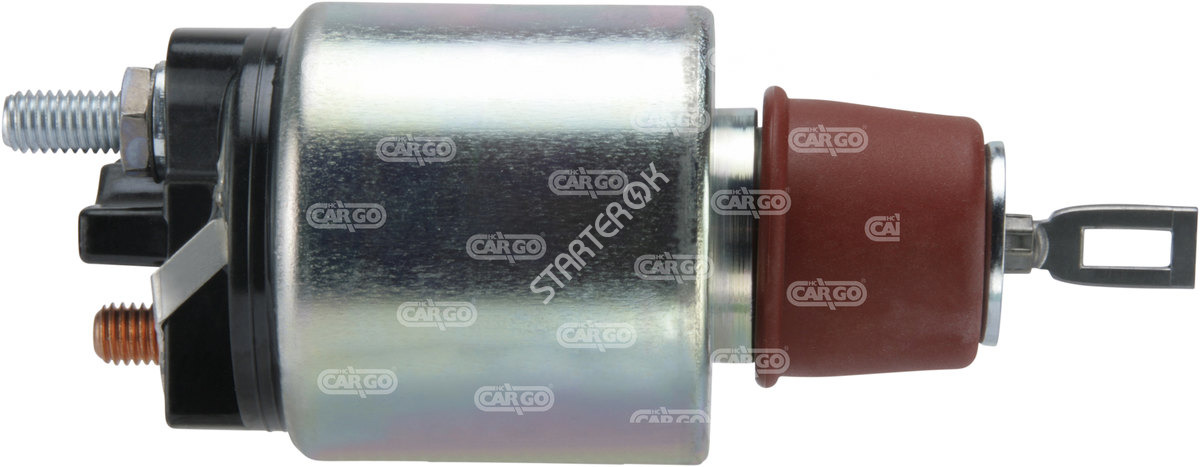

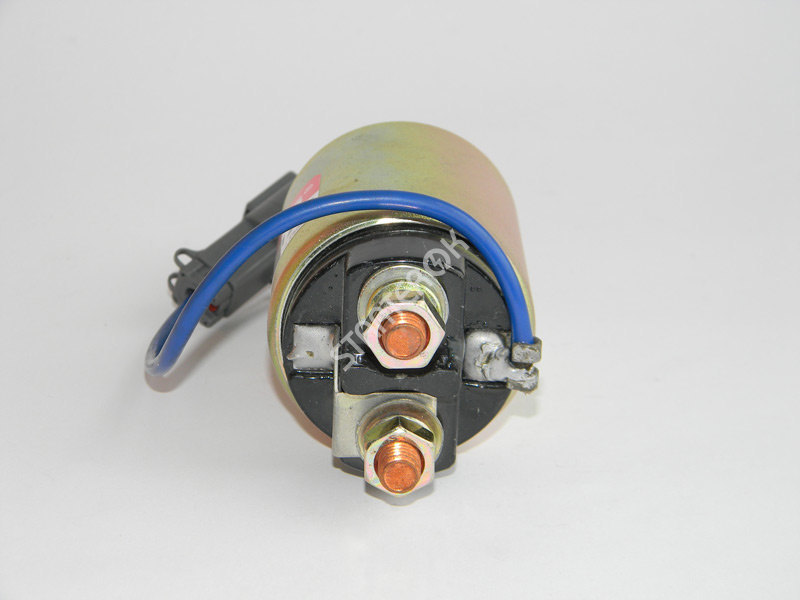

Неисправность втягивающего реле стартера

В этом случае стартер крутит, но втягивающее не срабатывает. Также имеются следующие симптомы: при запуске автомобиля стартер не крутит, звуков нет, пусковое устройство может жужжать без запуска мотора, а также издавать щелчки. При диагностике может быть обрыв обмоток реле, повреждение деталей или короткое замыкание, соскок возвратной пружины.

Если при проверке тонкого провода втягивающего реле напряжение присутствует, но сам стартер не включается и не издаёт никаких звуков, то значит, что в реле нет контакта, либо подгорели «пятаки». Проверить работу реле можно, замкнув два его контакта при помощи отвёртки, предварительно поставив рычаг коробки передач в «нейтралку». Если мотор запустился, то причина поломки во втягивающем реле.

Ещё можно проверить втягивающее следующим образом. Снимите стартер, при помощи проводов для прикуривания соедините минус АКБ и устройство. Плюсовой контакт надо замкнуть на разъёме втягивающего реле. При этом стартер должен включиться и вытянуть шестерню вперёд. Если стартер выкидывает, но не крутит, то вероятнее всего поломка в тяговом реле стартера.

При поломке втягивающего реле его необходимо заменить. Также можно попробовать снять крышку, почистить контакты, а также отшлифовать «пятаки», но после этого стирается их защитный слой, и они прослужат недолго.

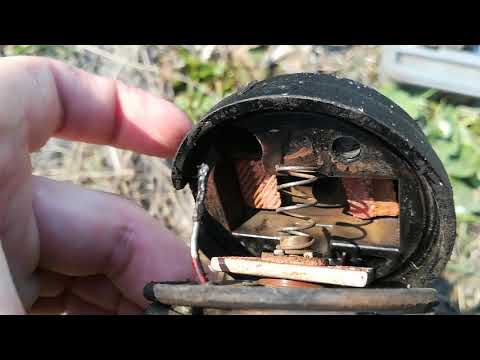

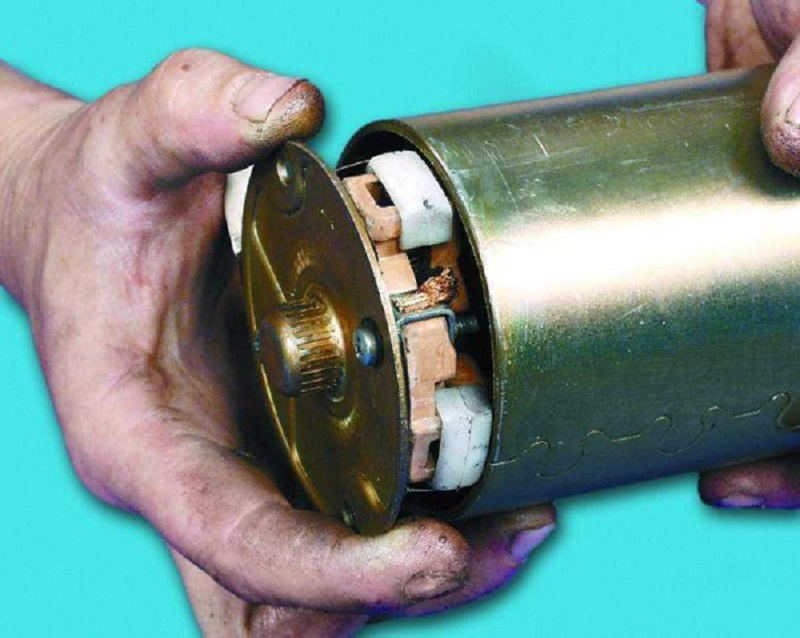

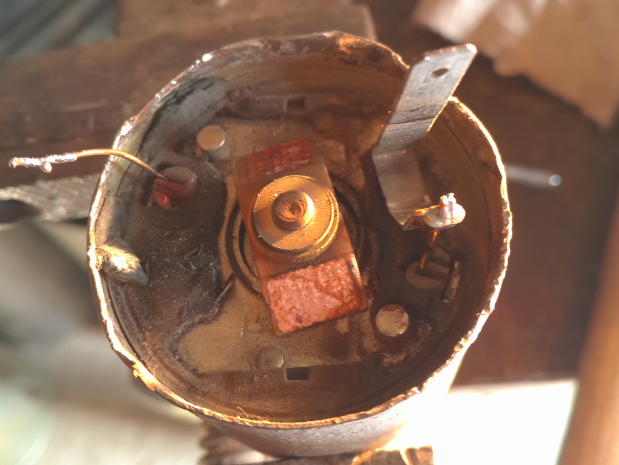

Износ щёточного узла

При износе щёток стартер не крутит, при повороте ключа зажигания щёлкает. А при этом контакты в порядке, а втягивающее реле двигается. Графитовые щётки со временем стираются и начинают неплотно прилегать к коллектору, из-за чего ток не передаётся.

Если замкнуть контакты на втягивающем реле, а стартер не запустился, то рекомендуется проверить состояние щёточного узла. Если щётки действительно неисправны, то надо полностью заменить щёточный узел.

Можно запустить стартер, постучав по его корпусе, что поможет щёткам более плотно прилечь к коллектору.

Пробой обмоток статора или ротора

При вышеуказанной неисправности при запуске двигателя стартер щелкает, но не крутит двигатель. Эта поломка встречается реже по сравнению с износом щёток. Происходит нарушение целостности обмотки, в результате появляется замыкание.

В этом случае придётся обратиться на СТО, поскольку эту неисправность самостоятельно устранить очень сложно.

Отклеивание магнитов

Редкая поломка, которая появляется в устройствах с постоянными магнитами (а их устанавливают на большинство современных автомобилей). В этом случае при повороте ключа зажигания слышен чёткий щелчок, стартер не крутит.

Здесь лучше всего обратиться к автомастеру, поскольку можно перепутать полярность при приклеивании магнитов на место.

Другие неисправности

Расскажу про иные причины, почему не запускается стартер на машине.

Свечи. При долгих попытках завести мотор могло залить свечи, либо на них нет искры. В 1 случае рекомендовано на короткий промежуток времени включить стартер при нажатой педали акселератора, тем сам можно просушив свечи. Если это не исправило положения, то свечи следует выкрутить и заменить на сухие. Во 2 случае надо осмотреть провода и катушку зажигания на предмет неисправности. Также можно провести проверку: снять свечи, надеть на неё провод и поднести к мотору. При запуске ДВС на свече должна образоваться искра. То же самое проделайте с катушкой зажигания в карбюраторном моторе.

Ремень ГРМ. Если произошёл разрыв ремня ГРМ, то в этом случае стартер будет очень легко крутить мотор. Тут придётся либо заменять ремень ГРМ (или полмотора, если поршни «встретились» с клапанами), либо отремонтировать его (в случае его перескока на несколько зубьев). Не забудьте проверить метки ГРМ, потому что при замене этой детали их иногда неправильно выставляют.

Сильно загрязнён воздушный фильтр двигателя. Проверьте его состояние и при необходимости замените на новый.

Неисправен датчик коленвала. Проверьте контакты датчика, почистите их или замените.

Заклинивание деталей автомобиля. Это может произойти с компрессором кондиционера, генератором, гидроусилителем руля. На такие неисправности может указывать высокое напряжение приводного ремня при запуске мотора.

Буксование муфты свободного хода привода пускового устройства. Отремонтировать стартер в этом случае нельзя, требуется заменить привод на новый.

Тяжело ходит привод по резьбе вала. Рекомендуется почистить резьбу и нанести на неё машинное масло.

Выбран малый размер втулок. В этом случае на «горячую» стартер не крутит, а на холодном двигателе – крутит. Это связано с тем, что при нагреве отверстия втулок уменьшаются, что приводит к заклиниванию устройства.

Сырость. При наличии высокой влажности под капотом стартер может крутить и щёлкать, а мотор не заведётся. Чтобы завести авто, его надо просушить и выявить причину появления влаги.

Ошибка бортового компьютера. В этом случае она будет высвечиваться на панели приборов. Здесь необходимо провести диагностику, либо установить новую прошивку.

Отсутствует топливо в баке, а значения уровня бензина на панели приборов отображаются неверные.

Обрыв вилки привода стартера. Вилка – это часть бендикса, которая соединяется с якорем втягивающего реле. Вилка помогает шестерне выдвинуться и зацепиться с маховиком. Но если вилка неисправна, то бендикс не будет двигаться и никакого зацепления с маховиком не будет. Поэтому даже если стартер будет работать, двигатель никак не сможет раскрутиться. А если не крутит якорь стартера, то проверьте контакты, контактную группу зажигания и ёмкость аккумулятора.

Ещё одна хорошая статья:  Лонжерон автомобиля: что это такое, сколько их в авто, как выглядит, где находится, для чего нужен, фото + видео

Здесь необходимо снять стартер с автомобиля, и заменить на нём бендикс целиком. Но перед этим можно устройство подсоединить к аккумулятору напрямую и проверить, выдвигается ли шестерня или нет. Если снятый стартер не крутит напрямую, то проблема не только в бендиксе.

Ослабление буферной пружины. При ослаблении пружины шестерня бендикса не сможет зацепиться с зубьями маховика. А когда буферная пружина не будет сжиматься до конца, то при работе устройства будет слышен скрежет, указывающий на то, что нет контакта с венцом маховика. Либо стартер стучит, но не крутит (стук металлический).

Включена сигнализация. Если авто не снять с «сигналки», то она может блокировать бензонасос.

Посторонний предмет в выхлопной трубе. Если в ней находится снег или иной посторонний предмет, то запуск двигателя может быть крайне затруднён.

Высокое сопротивление вращению коленвала. Этому могут способствовать задиры на вкладышах подшипниках, валах, механизмах цилиндропоршневой группы. В этом случае надо осуществить проверку: поставить высшую передачу (на «механике»), толкнуть автомобиль и повернуть ключ зажигания. На автомате надо попытаться провернуть мотор за болт крепления шкива привода. Если мотор получилось провернуть легко, то следует искать другие причины неисправностей.

Неудачный угон. Если у вас есть подозрения, что преступники хотели угнать автомобиль, но не смогли его завести и что-то в нём сломали. В этом случае надо обратиться в автосервис для диагностики.

Трамблер. Не лишним будет провести осмотр устройство, отвечающее за образование искры в нужный момент. На нём не должно быть трещин, нагара и различных сколов.

Дроссельная заслонка. Это касается автомобилей с карбюратором. Проверьте дроссельные заслонки и жиклёры. Если они засорены, то топливо не будет поступать в камеру. В этом случае надо при помощи железной щётки прочистить засорения и продуть баллоном со сжатым воздухом.

Перейдём к более подробному описанию причин, почему не крутит стартер.

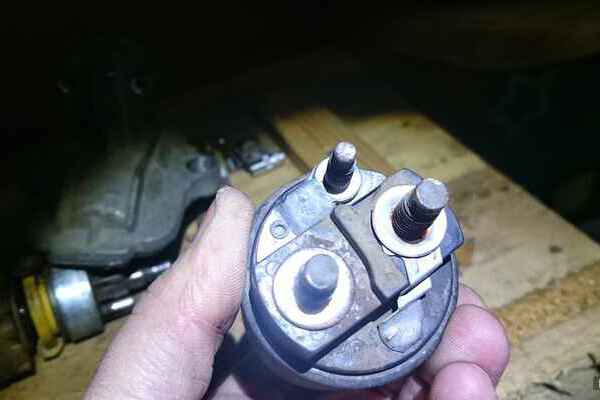

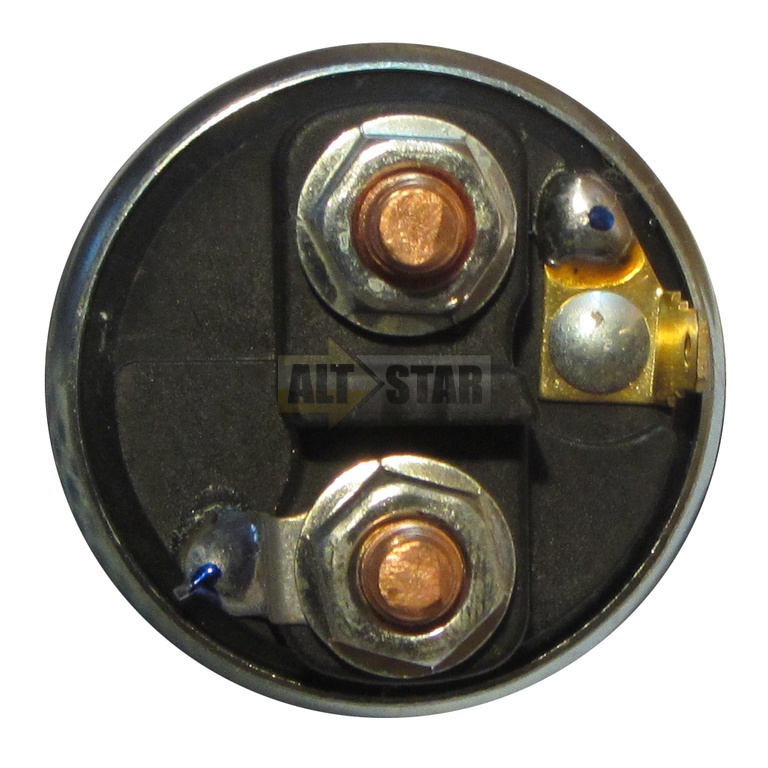

Диагностика контактного и втягивающего реле

Если при запуске мотора слышны звонкие сухие щелчки, то это указывает на неисправность втягивающего реле. Если щелчки негромкие и мягкие, то вероятный виновник — контактное реле стартера.

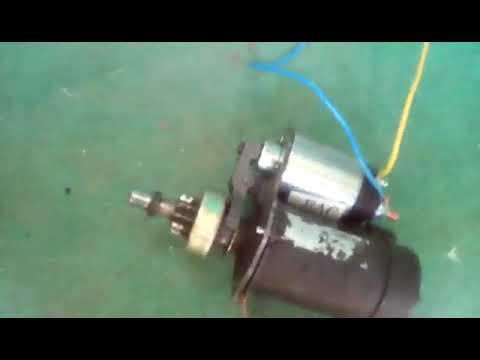

Рекомендую сначала проверить работу самого пускового устройства.

  1. Снимите стартер с автомобиля.
  2. К АКБ подсоедините пусковые провода, а их концы соедините с плюсом и массой пускового устройства.
  3. Возьмите ещё один силовой провод, подсоедините его на обмотку стартера, а другой конец – к плюсовому контакту аккумулятора.
  4. Если стартер рабочий, то его ротор начнёт вращение. А если стартер рабочий, но не крутит двигатель, то причина в электрической части или маховике. Если он неисправен, то вращение будет отсутствовать, и возможно появление небольшого искрения.
  5. Для верности, подключите плюсовой провод напрямую на обмотку, это со 100% вероятностью покажет, рабочий стартер или нет.
  6. Можно проверить напряжение от аккумулятора на контакте пускового устройства при помощи автотестера. Если при повороте ключа зажигания в положение «старт» втягивающее реле срабатывает и слышен щелчок, а напряжение уменьшается в несколько раз, тогда подгорели контакты реле. Если напряжение не меняется, тогда контакты реле исправны, а значит, что неисправность в самом пусковом устройстве.

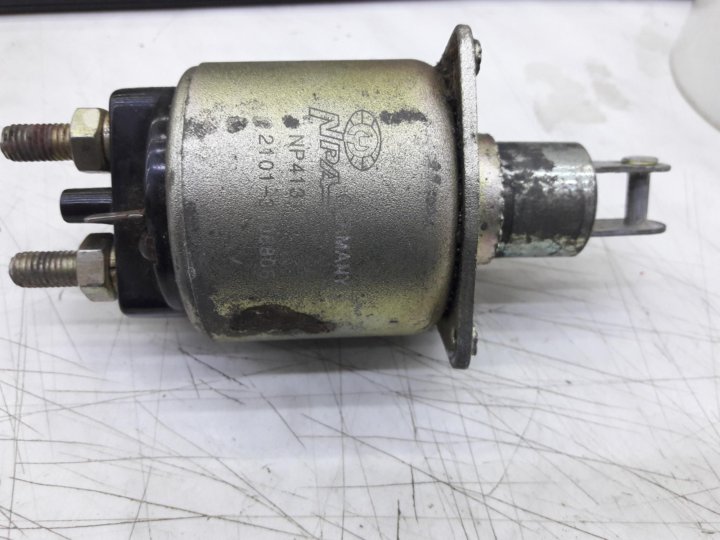

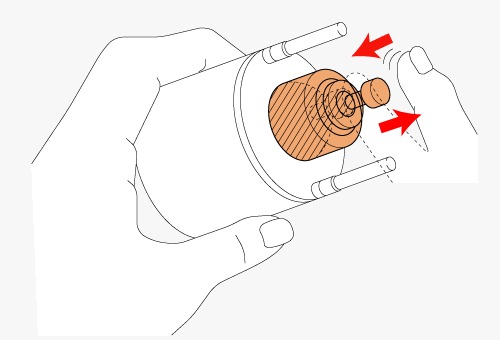

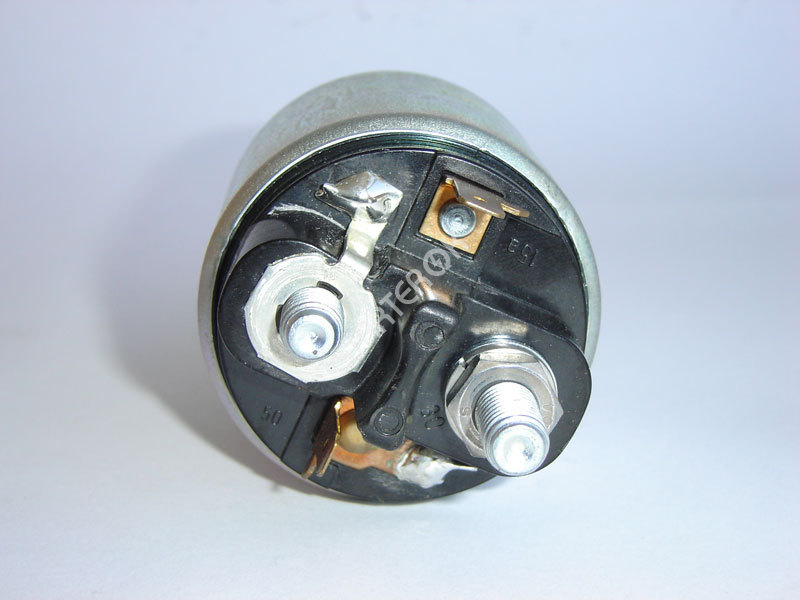

Теперь приступим к проверке работы втягивающего реле.

  1. Снимите втягивающее реле со стартера.
  2. Подсоедините к реле провода с АКБ. Они подключаются так: толстый кабель идёт на плюс АКБ, тонкий провод идёт с плюсовой клеммы замка зажигания, а третий толстый кабель соединяется с мотором пускового устройства. При помощи металлического предмета (отвёртка или гаечный ключ) соедините две клеммы, к которым подсоединяются толстые провода.
  3. Если стартер заработал и бендикс переместился назад, то проблема в контактах реле, которые вероятнее всего подгорели. Здесь придётся заменить реле, потому что обычная очистка контактов поможет только ненадолго. А если стартер при замыкании напрямую не крутит, то придётся искать причину в другом («сгорела» обмотка, плохие контакты, подгорели «пятаки»). При подаче тока на положительный контакт на исправном устройстве реле начнёт втягиваться, Если же стартер втягивает, но не крутит, то проблема не во втягивающем реле.

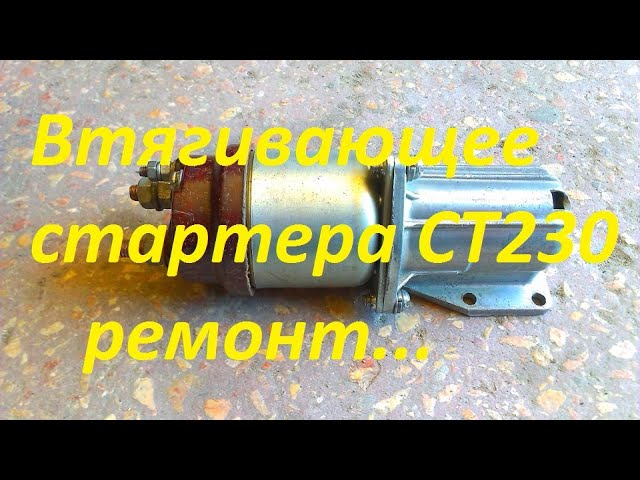

Если втягивающее реле неразборное, то его надо заменить на новое, а если разборное, то надо зачистить все контакты и перемыкающую пластинку.

Как проверить контактное реле стартера? Оно располагается в салоне авто, либо под капотом на панели с «дворниками». При повороте ключа зажигания в позицию «Старт» контактное реле издаёт очень тихие щелчки, но, как правило, их вообще не слышно.

Для начала проверьте подачу тока на контактное реле. Для этого подсоедините контрольную лампу к выводам, минус должен быть постоянным, а плюс должен появиться при положении замка зажигания.

Имейте в виду, что в некоторых моделях авто есть свои схемы подключения, а в других контактное реле может вообще отсутствовать.

Исправность контактного реле проверяется при помощи мультиметра. Отмечу, что этот механизм стоит недорого, поэтому на всякий случай можете приобрести его про запас.

Диагностика проводов

Если ДВС не запускается, то перед тем, как снимать стартер и диагностировать его, необходимо проверить силовые провода и контакты. Какие могут быть неисправности в электрике, когда стартер не крутит?

Слабая (плохая) масса двигателя с кузовом. При этом при запуске будет слышен слабый щелчок, затем индикаторы на приборной панели затухнут. Если попытаться завести авто снова, то вообще может ничего не происходить (в большинстве случаев).

Как проверить плохую массу? Для этого понадобится помощник.

  1. Первый человек при помощи провода для прикуривателя замыкает массу аккумулятора с корпусом мотора.
  2. Второй человек поворачивает ключ зажигания вправо до упора.
  3. Если проблема была в плохой массе, то пусковое устройство будет работать в нормальном режиме.

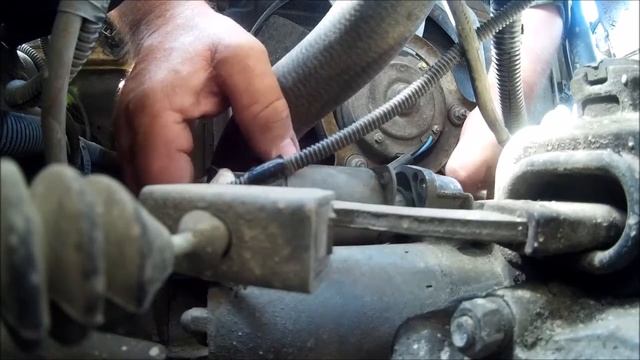

Слабое крепление проводов, соединённых со стартером. Для проверки выполните следующие действия:

  1. Снимите клеммы с АКБ, открутите все крепления на стартере.
  2. Протрите при помощи сухой чистой тряпки все соединения и крепежи.
  3. Контакты можно обработать при помощи WD-40.
  4. Заверните все гайки на место, но не перетягивайте, чтобы не сорвать резьбу.

Отмечу, если провод втягивающего реле соединён при помощи разъёма, то надо так подогнуть язычок, чтобы соединение было максимально плотным. Если после этих действий мотор запустился, это значит, что причина была в контактах.

Стартер щёлкает, но не крутит двигатель

В чём причина этой частой неисправности? Если при запуске мотора стартер щелкает один раз, но не крутит, то значит, что неисправность в самом устройстве. Дело в том, что заряд доходит до устройства, втягивающее щёлкает (а значит, оно работает).

Причиной этих проблем с запуском может быть слабый заряд. В этом случае надо запустить мотор ещё пару раз с короткой паузой (20 или 30 секунд). Возможно, автомобиль получится завести. Если после нескольких попыток запуска двигатель не завёлся, то причины могут следующие:

  • Сломалась обгонная муфта (бендикс).
  • Обрыв главной обмотки стартера.
  • Короткое замыкание обмоток.
  • Вышло из строя втягивающее реле.
  • Стёрты щётки или втулки.

В этих случаях следует просто заменить сломанные детали.

Почему щелкает реле стартера и втягивающее

Во всём мире разнообразные электроприборы при работе издают звуки в виде щелчков. Когда слышится такой звук, то это указывает на то, что устройство работает (даже частично).

Реле стартера работает по принципу электромагнитного соединения контактов. Когда на пусковое устройство подаётся ток, то разнополюсные заряды двигаются по клеммам и издают хлопающий звук.

Чтобы стартер сработал как надо, все механизмы должны быть работоспособными. Это:

  • АКБ.
  • Контактное реле.
  • Замок зажигания.
  • Втягивающее реле.

При повороте ключа зажигания щелчки могут быть много раз подряд, стартер не крутит, реле щёлкает или не щёлкает. Если такое присутствует, то следует проверить провода и контакты на наличие окислений и надёжного крепления.

Виновником того, что стартер не запускается, может являться слабый заряд аккумуляторной батареи. Заряд АКБ должен быть не менее 9 В, это можно проверить при помощи вольтметра, а если его нет, то фары при севшем аккумуляторе будут светить слабее. В ином случае следует зарядить аккумулятор.

Аккумулятор не крутит стартер

В этом случае стартер будет крутиться медленно, или вообще не будет реагировать. Особенно это касается тех случаев, когда сел аккумулятор или автомобиль попытались завести после длительного простоя.

Даже новый исправный стартер не крутит, если ему не будет хватать энергии. Если АКБ сел, он не сможет обеспечить запуск пускового устройства, а если пытаться завести мотор снова и снова, то аккумулятор вообще разрядится в «ноль».

Также причина может быть в плохом контакте, что приводит к повышенному сопротивлению в электрической цепи. Часть энергии уходит на то, чтобы преодолеть сопротивление, поэтому пускач не сможет включиться. При помощи мультиметра проверьте сопротивление между контактом пускового устройства и контактом АКБ. При обнаружении плохого контакта следует их почистить и обработать WD-40.

Если с контактами всё в порядке, а сопротивление повышено, то надо осмотреть провода. Они могут нагреваться или ржаветь, что ведёт к уменьшению сечения проводника.

Стартер не реагирует на поворот ключа зажигания

Распространённые причины, когда не срабатывает стартер при повороте ключа зажигания:

  1. Неполадки в электрической цепи, которые могут произойти из-за поломки во втягивающем или защитном реле. При этом аккумулятор работает исправно, фары светят ярко и нет щелчков.
  2. Поломка в контактной группе зажигания. Как проверить? Поверните ключ зажигания, лампочки на приборной панели должны показать, что контактная группа работает исправно.
  3. Отсутствие контакта между реле стартера ко втягивающему из-за ненадёжного крепления провода. Возможно, придётся лучше зажать клемму и/или проверить целостность провода.
  4. В некоторых случаях двигатель не заводится со стартера из-за износа подшипников скольжения ротора (они могут «прилипнуть» к постоянным магнитам).
  5. Неполадки в иммобилайзере или автомобильной сигнализации. При наличии проблем в этих системах происходит блокировка подачи тока на стартер, машина не заводится даже при заряженном аккумуляторе и после снятия охранного режима. Для проверки стартер надо подключить напрямую через АКБ, а если он работает корректно, то возможно проблема в «сигналке».
  6. Износ обмотки стартера. На эту неполадку укажет появление запаха гари при запуске двигателя. Это происходит из-за сгорания обмотки и выгорания на ней слоя специального лака. Отмечу, что обмотка может «гореть» из-за перегрева, когда водитель слишком долго крутит стартер при запуске.
  7. Износ аккумулятора.
  8. Поломка бендикса или самого пускового устройства.
  9. Нестабильная работа контакта массы. Периодически не крутит стартер. Для решения проблемы со стартером отсоедините массу в области крепления к кузову, проведите его зачистку и верните всё на место.
  10. Щёточный узел стартера. При его поломке устройство не будет издавать никаких звуков.

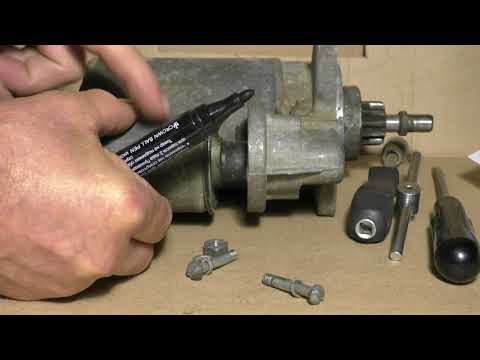

Видео: Не крутит стартер при повороте ключа замка зажигания. Что делать? Обход проводки!

Втягивающее крутит, а стартер не крутит

Причины того, что втягивающее реле срабатывает, а стартер не крутит:

  • Замыкание электрической цепи. В этом случае не срабатывает катушка втягивающего реле, и бендикс не перемещается и не входит в зацепление за маховик.
  • Износ зубьев на маховике двигателя. В этом случае стартер не крутит даже после замены втягивающего реле. Для проверки на эту неисправность следует включить 3 передачу и без включения зажигания сдвинуть машину на полметра вперёд. Это поможет сместить положение сломанной части маховика. Потом попробуйте завести автомобиль при помощи ключа зажигания. Если двигатель заведётся, то надо обратиться в автомастерскую для диагностики маховика.
  • Поломка зубьев редуктора. Эта деталь не продаётся отдельно, поэтому придётся менять стартер полностью.

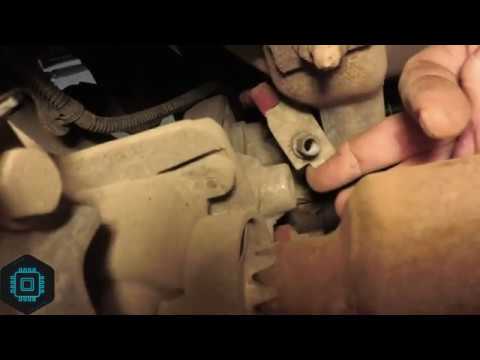

Стартер не крутит, ВТЯГИВАЮЩЕЕ РЕЛЕ не щелкает — НАСТОЯЩАЯ причина и ремонт БЕЗ ЗАМЕНЫ

Стартер не крутит под нагрузкой

Основные причины этой неисправности:

  1. Износ втулки в передней части стартера.
  2. Раннее зажигание.
  3. Изношен щёточный узел.
  4. Повредились контакты на втягивающем реле.

Не крутит стартер на горячем двигателе

В чём проблема? Первая причина этой неполадки – плохой контакт, в том числе на клеммах АКБ, втягивающем и контактном реле, «массе» и других местах. Это происходит из-за деформации металла при его нагреве, в результате чего площадь контакта сильно снижается. Контакты следует проверить и зачистить.

Если до поездки аккумулятор был заряжен, а после разрядился, то надо проверить ремень генератора, натяжной ролик, реле регулятора генератора и сам генератор. Это необходимо, чтобы исключить разряд АКБ при движении. Также проверьте аккумулятор, возможно, он уже выработал свой срок.

Вторая причина – люфт втулок ротора стартера. Как правило, это происходит, если установлены втулки меньшего диаметра, чем надо.

Если не крутит стартер на «горячую», а реле щёлкает, то вероятно изношен щёточный узел. Если слегка постучать по стартеру, то он вероятнее всего он заработает.

Далее можно проверить свечи, подшипники коленчатого вала и топливную систему, а также систему зажигания (она может «подгореть»). Если эти системы работают исправно, то значит поломка в самом стартере.

На холодную не крутит стартер, а на горячую крутит

Следует проверить все контакты силовых контактов, заряд аккумулятора. Если с ними всё в порядке, то надо проверять само устройство, возможно, заклинило втягивающее реле. Если по стартеру постучать, и он завёлся, то стёрлись щётки.

Стартер не крутит на горячую и холодную

Почему происходит такая неисправность?

  1. Отклеились магниты.
  2. Поломка предохранителей контактной группы зажигания.
  3. Повреждён провод управления, который идёт на стартер. Для проверки надо помощника, который будет дёргать провод во время запуска автомобиля, пока не получится поймать такое положение, при котором появится контакт. Либо подайте на провод управления прямой плюсовой контакт с АКБ. Если авто заработало, то поломка в системе зажигания, а если нет, то в проводе.
  4. Неисправность во втягивающем реле – слетела возвратная пружина.

Как завести машину, если не крутит стартер

Если не крутит стартер, как завести автомобиль, особенно если поломка произошла в дороге? Вот некоторые советы по эксплуатации автомобиля, когда его требуется срочно завести. Рассмотрим на примере отечественного авто ВАЗ.

  1. Поставьте рычаг коробки передач на первую передачу и толкните автомобиль. Когда машина разгонится, то мотор заведётся.
  2. При помощи буксира тем же способом.
  3. Раскручивание переднего колеса (у переднеприводных автомобилей с механической КПП). При помощи домкрата надо поднять переднее колесо, вывернуть его до упора наружу. На коробке передач выставьте 3 передачу и поверните ключ зажигания. Пробуйте раскручивать переднее колесо – рано или поздно мотор заведётся. Либо намотайте на колесо трос и с разбега его раскручивайте. После того, как мотор заведётся, выставьте нейтралку (можно не выжимать педаль сцепления). После того, как колесо остановится, опустите его на землю. Такой метод похож на запуск двигателя при помощи рукоятки: колесо приводит в действие КПП, а потом и сам мотор.
  4. Замыкание напрямую. Включите «нейтралку» и установите ручной тормоз. Поверните ключ зажигания. Откройте капот и найдите стартер, возможно для этого придётся убрать воздушный фильтр. Отсоедините штекер от контактов. При помощи любого металлического предмета соедините 2 контакта втягивающего реле. Если остальные детали устройства рабочие, то мотор запустится. В дальнейшем ДВС сможет заводиться при помощи ключа зажигания, но затягивать с ремонтом всё же не стоит.

Как замкнуть стартер на прямую!

Если стартер крутит, но не крутит двигатель, то это является критичной неисправностью, ведь без стартера запуск мотора попросту невозможен. Пусковое устройство при поворачивании ключа зажигания может щёлкать, жужжать или вообще не издавать никаких звуков.

Отмечу, что чаще всего причиной неполадок является электропроводка автомобиля, провода следует проверить в первую очередь, как и аккумулятор. Менее распространённой причиной, почему двигатель не заводится, является механическое повреждение деталей устройства, например, втягивающего реле или бендикса. А если не хочется вникать в причину неисправностей, то просто замените стартер на новый.

Да

72.73%

Слава Богу, нет

9.09%

Сдавал стартер в автомастерскую

0%

Менял стартер на новый

18.18%

Проголосовало: 11

устройство, назначение, возможные неисправности и ремонт :: SYL.ru

Стартер – это один из основных узлов любых двигателей. От того, исправен ли он, зависит запуск мотора. Если на автомобиле, оснащенном механической коробкой передач, в случае выхода стартера из строя можно запустить мотор народным способом «с толкача», то на машинах, оснащенных АКПП, при нефункционирующем стартере проделать такую операцию невозможно.

Важно следить за тем, чтобы стартер всегда находился в исправном состоянии. Один из важных узлов – втягивающее реле стартера. Наверное, каждый сталкивался с неисправностью, когда при повороте ключа в замке зажигания из-под капота раздаются щелчки, а привычных звуков вращения нет. Это говорит о том, что втягивающее реле вышло из строя. Давайте рассмотрим, как оно устроено, для чего необходимо, как его ремонтировать.

Принцип действия

Одним из первых стартеров было устройство, разработанное и собранное Чарльзом Каттерингом еще в начале прошлого века. Изначально этот агрегат представлял собой обыкновенный электрический мотор. В этом устройстве втягивающее реле стартера отсутствовало, а после запуска двигателя электромотор переходил в режим работы генератора.

Позже известный изобретатель и специалист в области автомобильной промышленности Винсент Бендикс предложил стартер, оснащенный специальным реле. Схема и устройство этого реле дошли до наших дней без каких-либо серьезных изменений.

Этот механизм представлял собой электрический двигатель, втягивающее реле стартера, вилку, а также бендикс или опережающую шестерню.

При запуске двигателя на реле подается напряжения от АКБ с замка зажигания или через дополнительные пусковые реле. После срабатывания за счет электромагнитной индукции замыкались специальные контактные пятаки. Благодаря этому на электромотор стартера подавалось напряжение. Якорь стартера заставлял двигаться вилку, которая, в свою очередь, толкала муфту холостого хода вместе с шестерней. Последнюю в честь создателя называют бендиксом. Деталь входила в зацепление с зубцами на венце маховика, и двигатель запускался.

Назначение

Втягивающее реле стартера выполняет две важные функции. Это создание электрического контакта для запуска электромотора и приведение бендикса в движение для последующего его зацепления с маховиком двигателя.

Устройство

Реле состоит из следующих элементов. Так, механизм собран в корпусе. В нем находятся две обмотки – это удерживающая и втягивающая. Иногда эти обмотки могут быть совмещены в одну. Также реле имеет якорь и сердечник. Первый оснащен возвратной пружиной. Кроме этого, устройство оснащено вилкой, штоком, демпферной пружиной, контактной пластиной, болтами и пятаками.

Всю основную работу в этом реле выполняет якорь с обмоткой. После поступления электрического импульса с аккумуляторной батареи внутри возникает электромагнитное поле, заставляющее якорь двигаться вдоль трубки. Когда импульс перестает подаваться, якорь выходит из сердечника.

Возвратная пружина реле сжимается, как только на нее начинает воздействовать якорь. Вместе с ходом пружины начинает вращаться бендикс.

Магнит с обмотками внутри реле – это не что иное, как пара катушек с различными свойствами. Одна из них выполняет только втягивающую роль и подключена к электрическому мотору, другая – только удерживающая и подключается к управляющему выводу.

На якорь в момент запуска воздействует магнитное поле второй катушки. Оно не дает ему выйти из сердечника.

Типичные неисправности

Среди всех проблем, которые случаются со стартером, большая часть связана именно с этим тяговым реле. Рассмотрим самые типичные неисправности.

В процессе работы стартер испытывает огромные нагрузки. Чаще всего он устанавливается в нижней части двигателя. Это зона, в которую попадает большое количество пыли и грязи, воды, других жидкостей. Конструктивно втягивающее реле объединяется с корпусом стартера. Если учесть место нахождения реле, то оно также испытывает серьезные нагрузки. Пусковые токи при запуске двигателя могут доходить до 500 А и выше. Это ведет к разрушению контактных пятаков, контактной пластины и контактных болтов.

Среди основных неисправностей можно выделить обрывы, разрушение или выгорание обмоток. Также нередко разрушаются контактные зоны на пятаках и контактной пластине. Горят зажимы контактных болтов. Нередко ломается вилка, залипает шток реле или якорь. Разрушаются пружины.

Симптомы неисправностей

Каждая неисправность имеет определенные симптомы, по которым их можно выявлять. К примеру, если из строя вышли обмотки, то стартер не будет срабатывать. Разрушенные контактные зоны можно диагностировать по тому, что элемент будет работать «через раз». Если обламывается вилка, то втягивающее реле стартера щелкает, стартер не крутит или крутит, но опять же – не всегда. О залипшем якоре или штоке, сломанных пружинах скажет заедание бендикса при запуске двигателя. Эта неисправность может быть довольно опасной – так можно повредить маховик.

Как проверить втягивающее реле?

Тяговое реле стартера в большинстве моделей находится непосредственно на корпусе стартера. Чаще всего деталь можно найти вверху или сбоку. К этому узлу можно добраться, если есть хороший доступ к стартеру. В большинстве случаев они установлены в месте под выпускным коллектором. Но есть автомобили, где стартер располагается спереди.

Проверять реле следует, начиная с измерений сопротивления мультиметром. В некоторых старых авто напряжение на обмотку подается с замка зажигания. При помощи мультиметра замеряют и прозванивают обмотку. В современных моделях автомобилей питание подается через реле ЭБУ. Оно устанавливается в блоке предохранителей. Для проверки втягивающего реле стартера «Рено» и других моделей лучше предварительно ознакомиться с электрической схемой.

Данную операцию можно провести и около стартера. К нему подходят два провода – один толстый от АКБ, а второй — более тонкий и подключен к реле на стартере. Сопротивление между выводом реле и массой должно находиться в диапазоне от 0,5 до 5 Ом. Однако здесь имеется один нюанс. В большинстве автомобилей в цепь реле включен и электродвигатель, а если в нем изношены щетки, то контакт будет утерян – реле не будет прозваниваться. Если до проверки стартер работал, то нужно по нему хорошо постучать.

Диагностика реле без мультиметра

Можно проверить втягивающее реле стартера ВАЗ-2107 и без мультиметра. Для этого понадобится демонтировать механизм. Затем к нему подключают провода и соединяют их с АКБ. Одним проводом соединяют плюсовой контакт аккумулятора с соответствующим контактом на стартере.

То же самое проделывают и с минусовым выводом. Остается только коснутся минусовым проводом к корпусу устройства. Если во втягивающем будет слышен характерный щелчок, то оно находится в исправном состоянии. Если щелчка нет, тогда поможет замена втягивающего реле стартера ВАЗа.

Ремонт

Различные производители могут укомплектовывать стартер разборными или неразборными реле. В случае если разобрать узел не представляется возможным, то его просто меняют. Для этого нужно всего лишь открутить два болта.

Если реле разборное и если при проверке не срабатывает втягивающее реле стартера, то можно попробовать его отремонтировать. Ремонтные работы заключаются в следующем.

Первым делом откручивают крепления на передней крышке. Затем опаивают концы обмотки. После снятия крышки можно получить доступ к источникам проблемы – это могут быть силовые контакты. Если они изношены, то их следует заменить. Если контакты подгорели, то их шлифуют.

Именно так производится ремонт втягивающего реле стартера своими руками. Дальше остается только собрать узел, установить его на стартер и проверить работу.

Заключение

Итак, мы выяснили, что собой представляет втягивающее реле стартера и как оно действует. Как видите, проверить работу данного элемента можно своими руками. Без помощи специалистов также получится выполнить и ремонт втягивающего реле.

Заводимся с молотком 🙁 | Всё о Nissan Cefiro • Maxima • Teana

sks777
Цефирёнок
