Может ли из за внутреннего шруса быть вибрация: Поменял внутренний шрус

Содержание

Вибрация / биение руля не из-за балансировки! (с. 5)

Прежде всего прошу модераторов не бить ногами! Прежде чем принять решение создать тему я прошерстил все подобные темы и не нашел никакой содержательной информации. Половина пользователей сообщают о проблеме и просят хелп говоря «шесть раз балансировал колеса — вибрация не прошла» а другая половина говорит » нужно отбалансировать седьмой раз, семь — счастливое число». Достаточно глупо, так ведь? А поскольку я уже устранил проблему и ДЕЙСТВИТЕЛЬНО считаю её редкой и сложной то хочу поделиться с одноклубниками дабы сэкономить месяцы поисков и деньги впустую.
Итак, давайте сначала научимся дифференцировать вибрации в автомобиле.
1 — Биение руля (нарушение балансировки колес приводит к вибрации в руль, при ускорении и при движении накатом, преимущественно ближе к скорости 80-100 но бывает также как позже так и раньше. Причин дисбаланса много и большинство водителей знают их на зубок
2 — биение кузова из — за лопнувшей гидроопоры двигателя (симптомы — слева от двигателя все забрызгано маслом из лопнувшей опоры, амплитуда биения кузова вертикальная, скачкообразная преимущественно справа и чаще всего на низких скоростях, руль НЕ вибрирует! Биение вызвано аномальным изменением угла положения шрусов привода, эксплуатация авто крайне не рекомендется)
3- вибрация кузова из — за дисбаланса диска сцепления ( редкий дефект, лечится заменой диска сцепления, вибрация чувствуется при любых режимах работы, даже на холостом ходу на стоянке).

4 — А теперь ВИБРАЦИЯ, которая является виновницей создания данного топика, виновницей бессонницы и больных нервов. Причины я искал несколько месяцев и только сегодня нашел и устранил. ИТАК, проявляется вибрация следующим образом — только и исключительно при ускорении. ощущается всем телом так как телепает весь кузов. отпускаешь газ и двигаешься накатом — вибрация пропадает. на ранних стадиях вибрация чувствуется только на скорости 60 — 80, на низких скоростях нет вобще. спустя три месяца вибрация ощущалась уже на всем диапазоне скоростей, на низкой скорости более менее терпимо, на высокой (80 — 100) трясет так, что зуб на зуб не попадает, все незакрепленные предметы валятся на пол, машина улетает с дороги, страшный стук, отпускаешь газ (прекращаешь ускорение) вибрации нет. Когда кузов телепает руль неподвижен, стоит ровно, как приклеен, проблем с управляемостью и вращением руля нет. Вибрация растет пропорционально нагрузке (количество людей и багажа а также лобовой ветер), если ехать одному в салоне и в полный штиль вибрация существенно меньше.

При этом слышны громкие и гулкие стуки при перемещении рычага КПП в пазах и при отпускании сцепления (и при трогании с места и в движении при переключениии передач. Звуки нехарактерные для гранат и скорее похожие на умирающую коробку передач. Методом исключения я пришел к выводу — умерли гранаты. Грешить больше было не на что, так как все мыслимые и немыслимые балансировки, расточки, шлифовки и замены колес были произведены — все бестолку. Дефектовать гранаты также бесполезно, они не люфтят, почти не издают звуков. Именно поэтому мастера в 9 (!) автосервисах были единодушны — ты гонишь парень, за всю жизнь такого не было в нашей практике, из за гранат это невозможно, кого ты учишь, они у тебя в полном порядке, ты просто очень придираешься, забудь и езжай спокойно. Что интересно они даже не чувствуют вибрацию когда садятся за руль, что ОЧЕНЬ плохо их характеризует. Как можно не обращать внимания на ТАКУЮ вибрацию? Короче, дефект был обнаружен только после снятия приводов в сборе, разобрали внутреннюю правую гранату, а она.

.. просто рассыпалась. Смазки ноль, подшипник один из трех ржавый и разбитый, и это при том, что пыльник цел и невредим, хомуты на месте. Дефект можно почувствовать только взяв валы с гранатами в руки и покрутив меняя угол положения гранат и тогда чувствуется как в одном положении внутреннюю гранату клинит. За всю жизнь ни разу не тронулся с пробуксовкой, знаю что такое гранаты менять. Эти факторы позволяют однозначно судить о качестве Форд, ведь машина прошла 70000 в тепличных условиях. Вобщем, суть да дело, заказал оба привода в сборе, предлагаются только оригинальные, дескать китайцы не берутся за копирование приводов. Стоимость — левый 12100, правый 14200, ждал 3 дня. Приятный сюрприз — подвесной подшипник в комплекте, что довольно неожиданно и не в духе Форд МК, который даже шаровые опоры продает в сборе с рычагами и сайлентблоками. Сейчас, заменив приводы, я вспомнил, насколько тихо и приятно может быть в машине, вспомнил, какая она была новенькой, из салона.

Всем желаю успеха, дерзайте !!!

Вибрация / биение руля не из-за балансировки! (с. 73)

3- вибрация кузова из — за дисбаланса диска сцепления ( редкий дефект, лечится заменой диска сцепления, вибрация чувствуется при любых режимах работы, даже на холостом ходу на стоянке).

E83 — 2008 2. 5si вибрация кузова при разгоне РЕШЕНО! | Страница 2

Ну значит так…
после 4-х дневных тестов вибрации больше не проявились…

Причина выявленных вибраций конкретно на моей машине — АКПП.
Вернее по все стороннему анализу мехатроник АКПП.

Вибрации исчезли после замены масла…
Замена производилась — слил с поддона — залил новое… примерно половина… адаптация после замены не производилась (почему? см. ниже).

АКПП стала работать «быстрее»… машина стала значительно динамичнее… только «тронешь» педаль сразу за 2 тыс об.
(Устал моделировать ситуацию возникновения вибраций до замены)

Как я вижу ситуацию с вибрацией..

На 120 т.км. я менял в масло по принципу — слил с поддона, заменил фильтр и прокладку — залил новое… Сделал адаптацию…

Вибрации как раз проявились где-то в этом интервале примерно… но в связи с тем что еще тогда я искал как восстановить задний редуктор.. а его снимали раза четыре тогда, то данную ситуацию с заменой масла не связал. ..

А по факту получилось…
Масло по состоянию в АКПП — 70 т.км., а по компу — 0 т.км. (адаптация сделана)
А сейчас получилось по состоянию 70 т.км., и по компу — 70 т.км. (адаптации не проводилась).

И так выводы:
1. Причина вибраций — не соответствие программного обеспечения состоянию масла в АКПП.
2. Если пункт 1. неверен.

Замена масла в АКПП улучшила состояние масла и тем самым увеличила давление в системе (что косвенно может быть связано с переключение в спорт режим до замены, когда вибрации исчезали).
Тогда причина вибраций в электронном блоке управления мехатроника. И исчезнувшие вибрации вернутся со временем…

Этого варианта изначально придерживались трасмиссионщики когда диагностировали коробку… На данный момент у них есть неисправный мехатроник такой же… но восстановить у них его не получается… электронная часть не разборная, да и такой же датчик который необходимо заменить они пока не нашли.. . Как только они его отремонтируют дадут знать… А так замена мехатроника в сборе… это с работой где то 90-100 т.р.

Я с этим заморачиваться не буду… еще проеду 5 тыс. и еще раз заменю масло без замены фильтра..

Кстати важный момент… при пробеге 190 т.к. механическая часть АКПП в отличном состоянии… Масло было потемневшее, но без запаха и осадка в поддоне… и стружки на магните практически не было, а та что была, была по зернистости как пыль.
Это свидетельствует о том что проблема в электронике, а не в механике…

Вот как то так… Прошу к словам не цепляться…
Все написанное мной, мое личное мнение

в чем причины и как с ними справиться

Если даже на такие часто встречающиеся явления, как дребезжание стекол и пластика в салоне машины автолюбители реагируют довольно нервно, то вибрирование рулевого колеса способно уложить в больницу для душевнобольных практически каждого водителя – уж очень назойливый и неприятный это процесс. Шутки шутками, но вибрации на руле – проблема весьма серьезная. Сегодня мы выясним причины ее возникновения и расскажем о том, как совладать с этой бедой.

Вибрация руля

Причины вибраций на руле

Как правило, вибрации на рулевом колесе проявляются в различных условиях: при движении автомобиля на разных скоростях, торможении или тогда, когда машина стоит, а ее двигатель работает на холостых оборотах. Если стало досаждать биение руля, надо определить, в каких обстоятельствах оно проявляется, и в зависимости от этого диагностировать причину.

Биение руля на стоящей машине

Вибрации в этом случае могут проявляться по двум причинам: из-за ослабленных креплений двигателя или из-за неполадок с приводным валом рулевой рейки. При первом варианте, когда мотор работает на холостых оборотах, руль бьет довольно сильно. Такие вибрации проявляются на автомобилях с большим пробегом: либо крепления силового агрегата ослабли со временем, либо установка двигателя на место после капитального ремонта не была произведена надлежащим образом. Если даже при небольших оборотах ощущается существенное биение руля, то при наборе скорости вибрации возрастают и ехать на таком авто становится не только некомфортно, но и небезопасно.

Второй вариант: возникновения вибраций на холостом ходу у стоящего авто могут быть вызваны износом шлицевой части приводного вала рулевой рейки либо деформацией самого вала. Биение руля при таком варианте тоже может увеличиваться, когда автомобиль поедет.

На фото указана шаровая опора. О нем читайте здесь

Долго ездить с такими вибрациями нельзя и потому, что это может привести к разрушению элементов рулевого механизма, и, как следствие, потере управляемости автомобилем – аварии.

Биение руля при езде на разных скоростях

Здесь факторов возникновения вибраций больше, и связаны они в основном с состоянием колес.

Во-первых, биение руля может возникнуть по причине того, что колесные диски забиваются снегом или грязью, что приводит к разбалансировке колес и, как следствие, появлению тех самых назойливых вибраций. В этом случае руль бьет только на малых скоростях, а при повышении скорости вибрации исчезают совсем.

Во-вторых, вибрации рулевого колеса могут проявляться на средних (не более 60км/час) и высоких скоростях, если колеса не были правильно отбалансированы при сезонной смене покрышек или после ремонта шин.

балансировка колес

В таком случае массы колес становятся разными, при наборе скорости центробежные силы таких колес разнятся, потому и появляется биение руля. Ездить с разбалансированными колесами долго нельзя – кроме дискомфорта при вождении можно испортить шины (неравномерный износ) или, что серьезнее, повредить элементы подвески (больше всего в этом случае достается подшипникам ступиц).

В-третьих, биения руля могут быть спровоцированы деформацией колесных дисков (чаще всего этому подвержены стальные диски). Наиболее часто вибрации в этом случае возникают после того, как автомобиль влетел в выбоину одним или даже двумя колесами. Бывает, что деформированный колесный диск вам продают в магазине или на рынке – это производственный дефект. Стали ли причиной вибраций на руле кривые колесные диски определить на глаз не всегда можно – зачастую при этом гнет внутреннюю часть диска, а не внешнюю.

Погнуло диск с внутренней стороны

Диагностировать эту причину можно сняв колеса самостоятельно, или обратившись на ближайший шиномонтаж.

В-четвертых, вибрация руля может появиться, если отверстия в колесном диске не соответствуют диаметру болтов на ступице колеса. Это проявляется, когда на машину ставят неоригинальные колесные диски. В таком случае диск начинает «скакать» на ступице, возникает вибрация, которая и передается на рулевое колесо. Чем выше скорость, тем сильнее вибрирует руль.

В-пятых, «лихорадка» руля проявляется из-за дефектов покрышек. Сюда относятся деформация корда или боковины шины, которые могут быть вызваны заводским браком или неправильной эксплуатацией резины (езда по дорогам с выбоинами).

Так может образоваться грыжа на колесе

Шестая причина появления вибрации на скорости – неравномерно давление в шинах. Из-за того, что в колесах на одной оси разное давление руль даже при небольших скоростях начинает трястись.

Еще одна причина вибрации на руле, которая может проявиться на средних и высоких скоростях – неравномерно затянутые или ослабленные колесные болты. В первом случае из-за того, что болты затянуты с разным усилием, возникает перекос при вращении колеса. Чем больше его центробежная сила, тем сильнее перекос и тем ощутимее биение руля. Во втором случае, если болты ослаблены, колесо начинает «скакать» на ступице, порождая отдающие в руль вибрации.

Наконец, привести к вибрациям на руле могут износившиеся элементы подвески или рулевого механизма. Износ указанных деталей приводит к возникновению люфтов различной величины, и чем они больше, тем серьезнее бьет руль на скорости. В данном случае появление вибраций на руле служит сигналом к проверке элементов подвески или рулевого управления. Например, биение в руле может возникнуть при прохождении поворотов. В этом виноваты износившиеся шарниры равных угловых скоростей (ШРУСы), или вышедшие из строя сайлентблоки передних рычагов. А если руль бьет при проезде неровностей – грешим на поломку втулок рулевой рейки.

Неисправность ШРУСа

Биение руля при торможении

Вибрации на руле при торможении возникают по причине деформации элементов тормозной системы автомобиля – тормозных дисков или барабанов. Изменение формы дисков или барабанов может быть спровоцировано а) заводским дефектом; б) неправильной эксплуатацией тормозной системы (перегрев тормозных дисков с последующим резким охлаждением).

Как исправить вибрации на руле

Определив, по какой именно причине происходит биение руля, можно приступать к исправлению этого дефекта. Расскажем о том, как избавиться от вибраций на руле в том же порядке, в котором мы определяли причины их возникновения.

1. Закрепляем двигатель. При помощи подходящих ключей, протягиваем все крепления мотора, при помощи которых он фиксируется в подкапотном пространстве. Если крепление сломалось или износились болты, шайбы и гайки – меняем их на новые. Для того чтобы обеспечить надежность крепления, наматываем на болт льняную паклю, пропитанную солидолом.

2. Заменяем приводной вал. Деформированный приводной вал восстановлению не подлежит – исправить его геометрию не получится даже на СТО, а потому лучше установить на место вышедшего из строя вала новый.

3. Чистим колесные диски от снега и грязи. Самое простое – заехать на автомойку и сбить накопившийся на колесах снег мощной струей воды. Если вибрации сильно досаждают, а до ближайшей мойки ехать далеко, можно оббить налипший на диск снег любым подвернувшимся под руку предметом. Полностью вибрации мы не уберем, но интенсивность их снизим.

4. Правильно балансируем колеса. Едем на шиномонтаж и просим специалиста отбалансировать все четыре колеса.

5. Исправляем деформированные колесные диски. Придать диску прежнюю форму можно на специальном рихтовочном оборудовании, которое имеется в распоряжении любого уважающего себя шиномонтажа.

Выпрямляем диск

В случае со стальными дисками их неровности устраняются проще (иногда работник шиномонтажа использует для этого кувалду), чем у легкосплавных дисков – для восстановления их геометрии понадобится специальный дископравильный станок.

6. Устанавливаем проставки на диски. Разные по диаметру ступичные болты и отверстия в неоригинальных колесных дисках можно «сдружить» при помощи специальных проставок (центровочных колец), которые монтируются как на шиномонтаже, так и самостоятельно.

7. Заменяем дефектную резину. В отличие от деформированных колесных дисков, покрышки с дефектами восстановить нельзя. Придется купить новые шины и установить их, соблюдая все правила балансировки.

8. Подкачиваем колеса. Чтобы устранить разность давлений в шинах и, как следствие, избавиться от вибраций на руле, накачиваем колеса до определенных производителем параметров. Узнать их можно в руководстве по эксплуатации или на специальной табличке, которая зачастую крепится на средней стойке со стороны водителя или переднего пассажира.

9. Затягиваем болты. Берем в руки газобаллонный ключ и протягиваем все болты колес с одинаковым усилием. После этой простой операции вибрирование руля, как правило, исчезает.

10. Ремонтируем подвеску или рулевой механизм. Биение руля в данном случае – лишь признак более серьезных проблем. Тут придется разобрать переднюю или заднюю подвеску, осмотреть целостность всех деталей и при обнаружении вышедшего из строя элемента (шарниры равных угловых скоростей, передние и задние сайлентблоки рычагов, втулки рулевой рейки и прочее), заменить его.

Ремонт подвески

11. Ремонтируем или заменяем тормозные диски/барабаны. Избавиться от вибрации на руле при торможении можно двумя методами. Первый – проточка тормозных дисков или барабанов. Она выполняется на специальном оборудовании на СТО, ее также можно сделать своими руками. С ее помощью мы восстанавливаем деформированную поверхность тормозного диска, но только в том случае, если деформация не достигла критических величин. В таком случае выход только один – замена износившихся тормозных дисков и барабанов на новые.

Проточка тормозных дисков.

В любом случае, при возникновении вибраций на руле немедленно проводите диагностику.

Как звучит неисправный ШРУС и какой именно вышел из строя?

Неисправность автомобиля может привести к серьезным последствиям, особенно, если в процессе движения из строя выйдет деталь ходовой части. В таком случае опасность будет угрожать не только водителю и пассажирам, но и другим участникам дорожного движения. Нехарактерный шум или хруст свидетельствуют о неисправности ШРУСа, которую необходимо незамедлительно устранить.

Звуки и симптомы поломки

Существует несколько признаков неисправности шарнира:

Разрыв пыльника. Достаточно отправиться на СТО, где неисправный элемент заменят, и потребность в ремонте самого ШРУСа отпадет.
Свист «гранаты». Звук очень напоминает трение сносившихся до металла тормозных колодок.
Рывки. Когда автомобиль трогается, водитель может ощутить несильные толчки. Такое поведение свидетельствует о разбитых канавках гранаты.
Щелчки. Проявляются в момент движения, при этом их количество варьируется от 2 до 5. При движении неприятный звук пропадает, но при следующей попытке сдвинуться с места снова возникает. Это также указывает на неисправность «гранаты».
Хруст. Если звук проявляется непосредственно при движении, то это тревожный сигнал. ШРУС не просто износился, его вот-вот заклинит. Ехать с таким повреждением опасно, поэтому лучше всего вызвать эвакуатор и отправить автомобиль в мастерскую.

Если появился хоть один из перечисленных симптомов неисправности, то лучше отправить автомобиль на диагностику. Опытные водители могут самостоятельно осмотреть шарнир и выявить источник проблемы.

Самые простые способы диагностики

Водителю необходимо определить, какой именно ШРУС пришел в негодность. Для этого существует несколько алгоритмов проверки, которые можно провести самостоятельно.

Наружный

Проводить проверку необходимо на площадке с ровной поверхностью, но также подойдет обычное дорожное полотно. Колеса автомобиля должны быть повернуты до упора в одну из сторон.

Чтобы обеспечить большую нагрузку шарниру, следует резко тронуться с места. Если послышится знакомый звук, значит ШРУС неисправен.

Слушать можно самостоятельно, открыв окно или пригласить помощника.

Второй вариант особенно актуален при подозрении на неисправность правого ШРУСа, так как звук с отдаленной стороны доносится до водителя хуже. Выворачивая руль влево, можно протестировать правый ШРУС, а вправо – левый.

Внутренний

Диагностика внутренних шарниров происходит иначе. Вместо ровной дороги, необходимо найти местность с глубокими выбоинами и проехаться по ней. Если ШРУС неисправен, то он обязательно даст о себе знать.

Существует второй способ, заключающийся в значительном утяжелении задней части автомобиля. Необходимо посадить пассажиров и заполнить багажник, чтобы перед машины приподнялся, а ось внутреннего ШРУСа максимально изогнулась. При движении неисправная деталь обязательно издаст знакомый звук.

Как устранить неисправности

При сильном износе шарнира потребуется полная замена механизма, однако, при своевременной диагностике вернуть деталь в рабочее состояние поможет замена смазки ШРУСа и пыльника. Чтобы устранить неисправность, следует:

Поместить машину над смотровой ямой. Это позволит оценить состояние пыльников и проверить наличие брызг от смазки на близлежащих поверхностях.
Демонтировать ШРУС. Это необходимо сделать, если следы от смазки были обнаружены. Затем деталь разбирают, снимают напыльник, промывают внутренние поверхности, меняют смазку и пыльник.
Отшлифовать детали, рабочая поверхность которых повреждена. Однако процедура малоэффективна и проблема возникнет снова. Специалисты рекомендуют отказаться от этой затеи и полностью заменить ШРУС.

Заменить пыльник и смазку можно самостоятельно, главное, тщательно обработать все внутренние детали бензином или растворителем. Если опыта в подобных операциях нет, то лучше обратиться к мастеру, который наглядно продемонстрирует, как правильно заменить ШРУС.

Неисправность одной детали автомобиля влияет на функционирование всех систем. Своевременное выявление и устранение проблемы поможет избежать серьезных осложнений.

Загрузка…

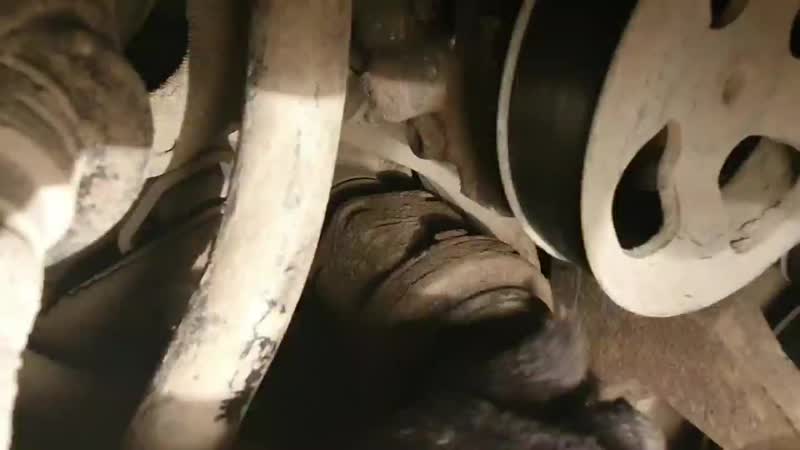

Вибрация ЗАЗ Вида при разгоне, выработка внутреннего ШРУСа

Автомобиль ZAZ Vida унаследовал ходовую от южнокорейского бестселлера Chevrolet Aveo. Испытанная временем ходовая уже успела хорошо себя зарекомендовать. Но с ростом пробега автомобиля ходовая начинает проявлять свои фирменные болячки. Одной из них является появление сильной вибрационной нагрузки, которая исходит от приводов колесной оси, а точнее от внутреннего ШРУСа.

На автомобиле ЗАЗ Вида используется внутренний ШРУС с конструкцией трипоид. Главным преимуществом трипоида является возможность легкого обслуживания. Касательно ШРУСа с конструкцией бирфильд, его не принято разбирать и обслуживать.

Артикульный номер внутреннего ШРУСа ЗАЗ Вида для АКПП: GM-3591.

Артикульный номер внутреннего ШРУСа ЗАЗ Вида для МКПП: 96243576.

Источником сильной вибрации является выработка трущихся пар внутреннего шарнира. На рабочих поверхностях обоймы появляются канавки. Именно из-за канавок и возникает вибрация. Обычно внутренние шарниры изнашиваются к 80 000 – 120 000 (км) пробега. Кардинально решить данную проблему можно лишь заменой старых шарниров на полностью новые аналоги.

В самом конце данного обзора выложен видеоролик, автор которого делится своими мыслями и советами по поводу устранения вибрации ZAZ Vida при разгоне. Видео проливает свет на причины появления вибрации. Дополнительно можно узнать, как быстро, легко и недорого провести ремонт.

Замена внутреннего ШРУСа ЗАЗ Вида

Официально износ шарниров решается только заменой старых ШРУСов на новые аналоги. Меняются ШРУСа полностью в сборе:

Тришип
Наружная обойма
Пыльник
Хомуты

Не нужно забывать и про новую смазку, которую обязательно нужно закладывать в шарнир. Для ШРУСа предусмотрена специальная смазка. Качественные шарниры в сборе обязательно и непременно комплектуются тюбиком с фирменной смазкой.

При замене внутренних шарниров нужно будет сливать коробочное масло. Если смазку из трансмиссии не слить, она будет просачиваться через посадочные отверстия полуосей.

Внутренний ШРУС ЗАЗ Вида меняется по следующей схеме:

Заезжаем на смотровую яму и демонтируем защиту картера двигателя.

Сливаем трансмиссионное масло. Способ слива будет отличаться на механической КПП и автомате. Механика предполагает слив через поддон картера коробки передач. На АКПП же обычно предусматривается специальная пробка для слива.
Вывешиваем передние колеса на домкратах. Дополнительно следует подстраховаться установкой подпорок. Но перед этим следует ослабить затяжку колесных гаек. Не забудьте сорвать с места гайку ступицы. Она прячется за съемным колпачком.

Как правило, ступичная гайка стопорится отгибаемым краем. Встречаются конструкции и с отдельным шплинтом. То есть первым делом нужно убрать стопор.

Снимаем передние колеса.

Демонтируем левый и правый брызговики двигателя.

Выкручиваем гайку ступицы. Это делается легко и быстро, если гайка была изначально ослаблена, когда передние колеса еще опирались на землю. Если же мастер сразу не отпустил ступичную гайку, придется просить помощника зажать педаль тормоза.

Откручиваем наконечник рулевой тяги и выводим наконечник из зацепления с поворотным кулаком. В некоторых случаях, чтобы разомкнуть данное соединение, приходится прибегать к использованию грубой силы. Обычно мастера пользуются съемником.

Откручиваем шаровую опору и выводим шаровую из зацепления с поворотным кулаком. Шаровая опора обычно стягивается болтом и гайкой. После выкручивания крепежа нужно вбить металлический клин в зажим. В роли клина удобней всего применять большую ударную отвертку с плоским шлицем.

Выводим наружный ШРУС из зацепления с поворотным кулаком. При этом даже не нужно откручивать крепления амортизатора. ШРУС получится извлечь даже с подключенной стойкой амортизатора.

Встречаются случаи, когда наружный шарнир намертво закисает в ступице. В подобных ситуациях допустимо выбивание ШРУСа молотком, но через мягкую наставку.

Извлекаем внутренний ШРУС. Для этого нужно поддеть наружную обойму шарнира монтажной лопаткой. Зазор между наружной обоймой шарнира и корпусом КПП крайне мал. Иной раз острый край монтажной лопатки приходится вбивать.

Внутренний ШРУС следует извлекать в направлении вверх и в сторону. Дело в том, что на кончике обоймы установлено стопорное кольцо. При помощи кольца шарнир фиксируется на шестерне КПП ZAZ Vida, не давая стакану самопроизвольно выскакивать из зацепления. Если же шарнир поднять немного вверх, то кольцо выйдет из канавки и ШРУС можно будет без лишних усилий вынуть из КПП.

Все, можно переносить полуось на слесарный верстак и проводить замену внутреннего шарнира.

Как заменить внутренний ШРУС ЗАЗ Вида

Освобождаем пыльник. Он зафиксирован с каждой стороны хомутом. В заводской комплектации пыльник фиксируется зажимными хомутами. Они являются одноразовыми. Мастеру нужно перекусить на хомутах замок.

Отсоединяем внешнюю обойму шарнира. Когда пыльник отсоединен, обойма легко и просто снимается.

Снимаем стопорное кольцо, при помощи которого тришип фиксируется на полуоси. Для этого лучше всего использовать специальный съемник. Подойдет съемник для стопорных колец, работающий на розжим.

Снимаем тришип с полуоси.

Начисто вытираем полуось от старой смазки. Грамотные мастера обязательно и непременно проверяют целостность шлицевого соединения, на которое одевается тришип. Шлицы должны быть ровными и чистыми, без сколов и прочих механических повреждений. Если шлицевая поверхность изношена, то следует произвести замену полуоси.
Собираем узел в обратной последовательности. При сборке внутреннего шарнира следует использовать около 100 (г) специальной смазки. Около 40 (г) нужно отправить в обойму, остальные 60 (г) обычно заправляют в пыльник.

В роли хомутов лучше всего пользоваться, конечно же, зажимными стяжками, как на оригинальных шарнирах. Но для работы с такими хомутами нужен специальный зажимной инструмент. Если специального зажима нет, то мастера выручат обыкновенные хомуты, которые стягиваются крестовой отверткой.

После фиксации пыльника шарнир нужно хорошо разработать, то есть ШРУС нужно повращать во все стороны. Данный шаг обязателен к выполнению, так как при разработке шарнира происходит правильное распределение смазки. При пробном заезде шарнир уже будет полностью в смазке, поэтому ему не будет страшна повышенная нагрузка.
Заправляем КПП новым маслом и делаем пробный заезд.

Дополнительная информация

При замене внутреннего ШРУСа ЗАЗ Вида следует помнить, что помимо него на полуоси есть еще один ШРУС, внешний. Его обычно называют «гранатой». Опытные мастера придерживаются мнения, что внутренний ШРУС нужно менять вместе с наружным.

Артикульный номер наружного ШРУСа ЗАЗ Вида: 96257803.

Износ наружного ШРУСа чреват следующими симптомами:

При повороте руля появляется посторонний шум
Уменьшился свободный ход рулевого колеса
При повороте колеса подклинивают, их как бы закусывает

Лишь комплексное обслуживание ходовой вернет автомобилю комфорт и безопасность передвижения!

Ремонт стартера ЗАЗ Сенс, Шанс
Счастлива, что я — автоледи. Если вы все еще боитесь управлять автомобилем, даю 6 советов, как это делать безопасно.

Ремонт шрусов и пыльников

Шарниры равных угловых скоростей (ШРУСы) сегодня используются во многих легковых и даже грузовых автомобилях. Хотя производители транспортных средств вновь вводят задний привод на все больше новых автомобилей, более 80 процентов всех автомобилей на дорогах сегодня являются переднеприводными, и каждый из них имеет четыре ШРУСа. У большинства минивэнов также есть передний привод, и большинство полноприводных автомобилей, таких как Subaru, Audi, Mitsubishi Eclipse и другие, имеют полуоси (полуоси) с шарнирами как спереди, так и сзади.То же самое и с валами задней оси на все большем количестве внедорожников.

Рынок замены валов CV оценивается примерно в 10 миллионов валов в год. Согласно исследованию рынка Babcox, 92 процента ремонтных мастерских обслуживают карданные шарниры и валы и выполняют в среднем 8,3 работ в месяц. Средний чек на работу составляет 190,65 доллара, что означает замену одного вала оси, а не обоих, как если бы это часто рекомендовалось при выходе из строя ШРУСа. Замена только одного стержня похожа на замену стоматологом только половины зубных протезов.Если ШРУС на автомобиле с большим пробегом вышел из строя, есть вероятность, что его двойник на противоположной стороне тоже приближается к концу срока службы, поэтому, вероятно, следует заменить оба полуоси.

Наружные ШРУСы, как правило, чаще всего нуждаются в замене по двум причинам. Во-первых, внешние ШРУСы изнашиваются больше, чем внутренние ШРУСы из-за углов поворота, с которыми они сталкиваются. Во-вторых, ботинки на внешних шарнирах более склонны к выходу из строя, чем ботинки на внутренних.

САПОГИ ШРУСЫ

Отказ пыльника — плохая новость для любого ШРУСа, потому что он обрекает шарнир на преждевременный выход из строя. Расколотый, треснувший, незакрепленный или порванный пыльник выбрасывает смазку, истощая жизненно важный запас смазки из соединения. Рано или поздно стык иссякнет, что не очень хорошо для поверхностей металл-металл, которые должны выдерживать высокие нагрузки давления и постоянное трение.

Неуплотненный пыльник также может позволить внешним загрязнениям, таким как дорожные брызги и грязь, проникнуть в соединение и нанести ущерб его прецизионно обработанным и полированным поверхностям.Если проблема загрузки не обнаруживается почти сразу, выход из строя сустава обычно наступает в пределах нескольких тысяч миль. Пока ШРУС остается герметичным в своей защитной среде, он будет выполнять свою работу до тех пор, пока не изнашивается. Но в реальной жизни вождение создает условия, которые могут привести к плохим последствиям с хорошими ботинками. Возраст, жара, холод и дорожные опасности — все вместе могут нарушить защитный барьер, обеспечиваемый ботинком вокруг сустава. И как только печать нарушается, быстро следуют неприятности.Вот почему вы всегда должны осматривать башмаки вокруг внутренних и внешних ШРУСов каждый раз, когда вы находитесь под транспортным средством для другого обслуживания или ремонта. Проверка башмаков ШРУСа должна быть частью каждой замены масла, каждой работы тормозов, каждой регулировки, каждого ремонта рулевого управления / подвески и каждого ремонта выхлопной системы.

ШРУСОВАЯ ИНСПЕКЦИЯ

В нормальных условиях эксплуатации ШРУСы и башмаки рассчитаны на пробег свыше 150 000 миль. Некоторые идут на большие расстояния, но многие доходят до конца пути, далекий от своего проектного срока.По словам одного крупного поставщика запасных полуосей на вторичном рынке, карданные валы обычно заменяются на расстоянии от 70 000 до 130 000 миль. Более того, некоторые марки и модели автомобилей печально известны тем, что поедают валы. Subaru, согласно этому источнику, является одним из автомобилей с более высоким, чем обычно, коэффициентом замены. Поставщик послепродажного обслуживания, с которым мы разговаривали, обвинил проблему в том, что Subaru использует относительно тонкую закалку каркаса в своих ШРУСах.

ОТКАЗ ПЫЛЬНИКА ШРУС

Если вам повезет и вы поймаете плохой пыльник ШРУСа до того, как произошло загрязнение или повреждение ШРУСа, возможно, вы сможете спасти шарнир.Первое, что нужно сделать, это проверить смазку внутри на предмет загрязнения.

Если он кажется песком, ШРУС необходимо очистить и осмотреть перед заменой пыльника. Если ШРУС потерял смазку и издает шум, уже слишком поздно. ШРУС вышел из строя и подлежит замене. Очистить ШРУС, пока он еще находится в автомобиле, сложно. Для этой цели существуют аэрозольные растворители и аналогичные продукты, и очистка на месте, очевидно, сокращает трудозатраты на вытягивание вала.Но вал все равно придется выйти, если вы заменяете поврежденный пыльник новым неразъемным. Разъемные пыльники являются здесь вариантом и экономят время, потому что вам не нужно снимать вал или ШРУС для замены пыльника. Но шов нужно проклеивать аккуратно, чтобы он образовывал герметичное уплотнение. Цельный пыльник премиум-класса — лучшая альтернатива для замены поврежденного OEM-пыльника. Сапоги ШРУСа премиум-класса, изготовленные из материалов, отличных от неопрена или твердого пластика, обычно сохраняют большую гибкость при низких температурах (что делает их менее склонными к растрескиванию), а также могут выдерживать более высокие температуры.

ЗАМЕНИТЬ ШРУС

Если вы решите заменить поврежденный пыльник, следует снять ШРУС с вала, разобрать и осмотреть на предмет износа или повреждений. В большинстве случаев внешний ШРУС удерживается на валу стопорным кольцом или стопорным кольцом, но в некоторых случаях, таких как Honda и Toyota, может быть сложно снять. А если на старом Toyota Tercel или Nissan Sentra наткнется на внешний ШРУС штатива, разборка невозможна. Необходимо заменить весь вал в сборе. ШРУСы типа Rzeppa можно разобрать, наклонив внутреннее кольцо в одну сторону и вставив дюбель или аналогичный инструмент в шлицы внутреннего вала.Наклоните гонку до упора в сторону, чтобы обнажить один из шаров. Удалите шар из окна клетки с помощью небольшой отвертки. Затем внутреннее кольцо можно наклонить в противоположную сторону, чтобы можно было удалить следующий шарик, и так далее, пока не будут удалены все шарики. Теперь клетку можно повернуть в сторону, чтобы снять ее и внутреннюю обойму. Ищите зазубрины, выбоины, трещины, сколы, шероховатости, отслаивания и т.

Д. На поверхности шариков или дорожек на внутренней и внешней дорожках. Окна клетки также следует проверять на наличие ямок, износа или трещин.Каждый шар должен плотно прилегать к соответствующему окну клетки, потому что именно из-за люфта здесь часто возникают щелчки или хлопки, связанные с изношенным ШРУСом. ПРИМЕЧАНИЕ: ШРУСы представляют собой узлы точной посадки. Шарики следует содержать в порядке, чтобы их можно было собрать в тех же пазах и окнах клетки, что и раньше. Каждый мяч и гусеница имеют уникальный рисунок износа, поэтому не путайте их. Если ШРУС не обнаруживает необычного износа или повреждений, его можно собрать и снова смазать смазкой.Используйте специальную смазку для CV, прилагаемую к сменному пыльнику (никогда не используйте никакой другой тип смазки!), Набейте 1/3 в шарнир и поместите остаток в пыльник. Чтобы установить пыльник, наденьте его на вал (большим концом наружу). Затем нажмите ШРУС на вал, пока он не встанет на месте, или пока стопорное кольцо может быть зафиксировано на месте.

Потяните наружную кромку пыльника над корпусом ШРУС, чтобы он совместился с выемкой в корпусе. Убедитесь, что пыльник не деформирован, не перекручен и не смят, затем установите зажимы.Для некоторых типов зажимов требуются специальные инструменты для затяжки / обжима, а для других — нет.

СИМПТОМЫ НЕИСПРАВНОСТИ ШРУСОВ

Плохие ботинки — не единственное, что вам нужно искать. Также необходимо прислушиваться к шуму или жалобам, которые могут указывать на проблему с ШРУСом. Они включают:

Треск или щелчок при повороте. Это почти всегда указывает на изношенный или поврежденный внешний ШРУС. Чтобы проверить это состояние, переведите автомобиль задним ходом, поверните рулевое колесо в сторону и поверните автомобиль назад по кругу (сначала проверьте зеркало заднего вида!).Если шум становится громче, это подтверждает диагноз и необходимость нового ШРУС или замены вала в сборе.
«лязг» при ускорении, замедлении или при включении трансмиссии в привод. Шум возникает из-за чрезмерного люфта во внутреннем шарнире на переднеприводных двигателях, будь то внутренние или внешние шарниры в независимой подвеске с задним приводом, либо от ШРУСов карданного вала или карданного шарнира в трансмиссии RWD или AWD. Такой же шум может возникать из-за чрезмерного люфта в дифференциале.Чтобы проверить состояние, подайте назад автомобиль, попеременно ускоряясь и замедляя движение задним ходом. Если лязг или дрожь более выражены, это свидетельствует о плохом внутреннем суставе.
Гудящий или рычащий звук. Иногда из-за недостаточной смазки внутреннего или внешнего ШРУС этот симптом чаще возникает из-за изношенных или поврежденных ступичных подшипников, плохого подшипника промежуточного вала в коробках передач с полуосями равной длины или из-за изношенных подшипников вала в коробке передач.
Дрожь или вибрация при ускорении.Может быть вызвано люфтом во внутреннем или внешнем шарнире, но наиболее вероятной причиной является износ внутреннего плунжерного шарнира. Подобные вибрации также могут быть вызваны плохим подшипником промежуточного вала в коробках передач с главной передачей в сборе с полуосями равной длины или плохой опорой двигателя на переднеприводных автомобилях с поперечно расположенными двигателями.
Вибрация, усиливающаяся со скоростью. Этот симптом редко возникает из-за неисправности ШРУС. Несбалансированная шина или колесо, шина или колесо неправильной формы, или погнутый обод являются наиболее вероятными причинами.

Другие статьи о переднем приводе и ШРУСе:

ШРУСы и передние валы, часть 1: Основы

ШРУСы, часть 2: Обслуживание и ремонт

Как ремонтируются ШРУСы

Направляющая переднего привода

Статьи, связанные с трансмиссией

Нажмите здесь, чтобы увидеть больше Carley Automotive Technical Статьи

Шрус

Шарниры постоянной скорости (ШРУСы) используются на обоих концах полуосей переднего привода (FWD) (также называемых полуосями).ШРУС представляет собой гибкую муфту, которая позволяет внешнему колесу управлять, а валу следовать за движениями подвески вверх и вниз при движении транспортного средства по дороге.

Подвесной ШРУС (тот, который соединяется с ведущим колесом) обычно имеет гораздо больший рабочий угол, чем внутренний ШРУС, который соединяется с трансмиссией. Это связано с тем, что внешний шарнир может поворачиваться на 50 градусов относительно центра, когда передние колеса управляются. Для сравнения, внутренний шарнир редко имеет рабочий угол более 20 градусов.Следовательно, для внутренних и внешних соединений могут использоваться различные типы конструкций соединений.

Забортные шарниры, которые не входят и не выходят наружу, называются «фиксированными».

ШРУСЫ РЗЕППА

Самым распространенным типом подвесных ШРУСов является тип «Rzeppa». Этот тип соединения был изобретен еще в 1920 году инженером компании Dana по имени Альфред Х. Рзеппа. Его конструкция позволяла передавать мощность через шесть сферических шариков, расположенных между внутренней и внешней обоймами.В этой конструкции шары удерживаются на месте маленькими окнами в узле клетки, которая помещается между внутренней и внешней обоймами. Конструкция шарнира такова, что положение шариков всегда делит пополам (разрезает пополам) рабочий угол шарнира. Это изящная конструкция, которая работает как коническая шестерня. Но вместо того, чтобы зубья шестерни передают крутящий момент через шарнир, шарики нажимают на соответствующие дорожки во внутреннем и внешнем корпусах.

ШРУСЫ С ДВОЙНЫМ СМЕЩЕНИЕМ И КРЕСТОВИНОЙ КАНАЛОМ

Пара вариаций этой конструкции — это ШРУСы с двойным смещением (DOJ) и с поперечной канавкой типа погружного диска.Обе конструкции также имеют шестишариковую конструкцию, но соединения используются только на внутреннем конце вала. Обе конструкции позволяют внутреннему кольцу (которое установлено на конце вала) «врезаться» внутрь и наружу, поэтому вал может изменять длину. Зачем это нужно? Потому что вал обычно длиннее рычагов подвески. Разница в длине будет создавать помехи каждый раз, когда подвеска перемещается вверх или вниз.

Таким образом, заглубляющее действие этих шарниров позволяет валу немного скользить внутрь и наружу, чтобы компенсировать разницу.

ШРУСЫ ТРИПОДА

Другой тип ШРУСа, который вы увидите, — это шарнир типа «тренога». В шарнирах штатива не используются шарики, а вместо них используются ролики с игольчатыми подшипниками, установленные на трехногом пауке. Ролики установлены под углом 120 градусов друг к другу и скользят вперед и назад по рельсам во внешнем корпусе типа «тюльпан».

Штативные шарниры используются для внутренних шарниров на большинстве отечественных и азиатских моделей FWD с 1983 года по настоящее время. Этот тип соединения дешевле в производстве, чем шарнир шарового типа, и хорошо подходит для ограниченных рабочих углов расположения внутреннего соединения.Шарнир предназначен для врезания внутрь и наружу так же, как и другие внутренние шарниры, что позволяет изменять длину вала при движении подвески.

Фиксированная версия штатива используется в нескольких приложениях, в том числе в бывшем AMC Alliance и некоторых азиатских приложениях (Toyota Tercel и Nissan Sentra).

ПОЧЕМУ ШРУС, А НЕ ШРУС?

Вы когда-нибудь задумывались, почему у переднеприводных автомобилей нет обычных карданов? Карданные шарниры отлично работают на карданном валу в большинстве случаев с задним приводом, так почему бы не также и передний привод? Ответ в том, что U-образные шарниры производят циклические колебания при работе с такими углами поворота, как в случае применения FWD.

Обычные универсальные шарниры карданного типа вызывают изменение скорости между ведущим и ведомым валами всякий раз, когда шарнир работает под углом. По мере увеличения рабочего угла шарнира скорость (скорость) ведомого вала изменяется все больше и больше при каждом обороте валов. Чем больше рабочий угол, тем больше изменяется скорость ведомого вала и тем больше вибрация, которую он производит.

Ведомый вал по-прежнему вращается с тем же числом оборотов в минуту, что и вал, который его приводит в движение, но из-за геометрии универсального шарнира скорость ведомого вала попеременно увеличивается (ускоряется) и уменьшается (замедляется) по четыре раза каждый революция, и это то, что вызывает вибрации, о которых мы говорим.

Чтобы наглядно представить, как это происходит, посмотрите на карданный шарнир в вилке трансмиссии по длине приводного вала с задним приводом. Если задний конец карданного вала открутить от дифференциала и опустить на пол, это создаст серьезный угол в переднем карданном шарнире. Если затем повернуть вал вручную, вы сможете увидеть, что две крышки подшипников на центральном крестовине карданного шарнира, прикрепленные к ведущему валу, вращаются в одной плоскости, а две, прикрепленные к вилке трансмиссии, вращаются в другой плоскости.При этом центральный крест поворачивается вперед и назад с каждым оборотом.

Если вы изобразите то, что происходит на бумаге, две крышки подшипников в вилке трансмиссии будут двигаться по эллиптической (овальной) траектории, если смотреть по всей длине приводного вала. Или, с другой точки зрения, две крышки подшипников на приводном валу могут показаться движущимися по эллиптической траектории, если смотреть со стороны трансмиссии.

Так при чем здесь изменения скорости и вибрации? Очень много, потому что именно эта разница в геометрии заставляет ведомый вал менять скорость по отношению к ведущему валу.

Если бы выходной вал трансмиссии вращался с постоянной скоростью 1000 об / мин, приводной вал также вращался бы со скоростью 1000 об / мин независимо от угла шарнира. Но приводной вал также будет менять скорость поочередно дважды в течение каждой половины оборота из-за разницы в геометрии между двумя противоположными крышками подшипников в карданном шарнире.

Изменение скорости невелико, когда угол меньше нескольких градусов, но по мере увеличения рабочего угла шарнира увеличиваются циклические колебания ведомого вала, а также возвратно-поступательное движение в самом шарнире.

Изменяющаяся скорость вращения ведомого вала может быть компенсирована путем установки второго карданного шарнира на противоположном конце ведомого вала, «фазированного» на 90 градусов относительно первого шарнира.

Теоретически второй шарнир компенсирует изменения выходной скорости, вызванные другим шарниром, но только до тех пор, пока оба шарнира работают под одинаковыми углами.

Эта установка отлично работает для приводных валов с задним приводом, где углы передних и задних шарниров обычно идентичны, а изменения рабочих углов относительно невелики, но с передним приводом ситуация совершенно иная. Внутренние и внешние шарниры часто работают под разными углами. Когда колеса поворачиваются, внешний шарнир проходит под гораздо большим углом, чем внутренний шарнир. Это нарушает соотношение смещения между внутренними и внешними углами шарнира, которое является необходимым требованием для обычных U-образных шарниров. Передние колеса также должны поворачиваться под углом до 45 градусов, что создает слишком большую нагрузку на карданный шарнир.

ШРУС, для сравнения, всегда делит рабочий угол пополам, поэтому ведомый вал вращается с той же скоростью, что и первичный.Таким образом, независимо от угла сочленения, скорость не меняется — отсюда и название «постоянная скорость».

ИЗНОС ШРУСОВ

У всех переднеприводных валов есть одна общая черта: внешние ШРУСы почти всегда изнашиваются задолго до внутренних. Наружные шарниры изнашиваются быстрее из-за увеличения рабочих углов при повороте колес. Следовательно, внутренние ШРУСы на многих сменных валах находятся в хорошем состоянии и могут безопасно использоваться повторно.

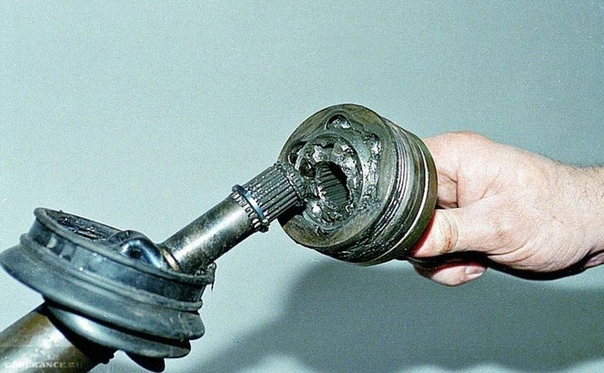

Для проверки на износ необходимо снять ось и разобрать ШРУС, как показано выше. Трещины в корпусе шара, вмятины или ямки на шарах или дорожках качения или износ дорожек шара говорят о том, что ШРУС изношен и нуждается в замене.

Примечание: Шарики, сепараторы и гусеницы в ШРУСе точно подогнаны с жесткими допусками. Если вы разбираете соединение для очистки и осмотра, шарики необходимо вернуть в исходное положение.

Люфт между шарами и окнами клетки может издавать хлопок или щелчок, когда шарнир приводится в действие под углом (например, при повороте угла). Недостаточный зазор в шарнире может вызвать заедание и истирание, которые могут повредить шарики и гусеницы, а также привести к трещинам и / или сколам на окнах клетки.

При ремонте этого типа ШРУСа могут быть установлены шарики и сепараторы немного завышенного размера с увеличенными окнами для компенсации износа. Но этот подход может обеспечить только краткосрочное исправление, поскольку он не восстанавливает износ, который мог возникнуть на гусеницах внутренней и внешней дорожек. Из-за этого многие специалисты по восстановлению суставов в настоящее время перешлифовывают гусеницы на внутреннем кольце и внешнем корпусе, используя прецизионное числовое оборудование с компьютерным управлением (ЧПУ), которое позволяет восстанавливать исходные контуры гусениц для шаров увеличенного размера.

Некоторые послепродажные ремонтные мастерские переднеприводных мостов, разумеется, затачивают каждый шарнир, в то время как другие шлифуют только по мере необходимости. Сторонники шлифования говорят, что механическая обработка соединения восстанавливает надлежащие допуски, изначально заложенные в него, и позволяет восстановить многие соединения, которые в противном случае пришлось бы выбросить из-за чрезмерного износа.

Гусеницы в дорожках качения закалены, когда соединение изначально изготовлено, чтобы продлить его износ. Очевидно, шлифовка удаляет часть этого затвердевшего слоя, что может вызвать проблемы с долговечностью, если будет удалено слишком много металла. Глубина поверхностного упрочнения ШРУСов варьируется в зависимости от области применения и используемого процесса (индукционная закалка или науглероживание), но обычно составляет от 0,048 дюйма до 0,100 дюйма или более. Таким образом, ограничение количества удаляемого материала до 0,010 дюйма, чтобы приспособить размер.Говорят, что шар увеличенного размера 020 дюймов практически не влияет на срок службы суставов.

Ключом к восстановлению ШРУС путем шлифования, говорят те, кто этим занимается, является точное дублирование исходной дуги в корпусе и дорожке, процесс, который требует высокоточного обрабатывающего оборудования и не может быть воспроизведен ручным шлифованием с помощью простого шлифовального станка.

СМАЗКА ШРУСОВ

Для ШРУСов

требуется специальный тип высокотемпературной смазки для высокого давления.Обычную консистентную смазку для шасси или универсальную смазку никогда не следует использовать в ШРУСах.

Состояние смазки, а также количество смазки в шарнире определяют, как долго прослужит соединение. Одно из предназначений пыльника, окружающего ШРУС, — не допускать попадания грязи и влаги. Другой — удержание смазки. Если пыльник порван, треснул, проколот или отсоединился, грязь и вода могут загрязнить консистентную смазку в шарнире, вызывая ускоренный износ, который в конечном итоге приведет к выходу из строя шарнира.Также может произойти потеря смазки, что еще больше сократит срок службы соединения. Так что ботинки должны быть в хорошем состоянии, чтобы защитить сустав.

Ботинки часто становятся ломкими с возрастом и под воздействием тепла. Ботинки также могут быть повреждены дорожными опасностями и небрежным использованием J-образных крюков оператором эвакуатора. Ни в коем случае нельзя использовать старые пыльники повторно при замене ШРУСа. Если пыльник протекает, соединение теряет смазку, что приводит к быстрому износу и выходу из строя соединения. Грязь и вода также могут проникнуть сквозь протекающий чехол и загрязнить смазку внутри.Если консистентная смазка кажется зернистой, значит, она загрязнена, и соединение необходимо тщательно очистить и залить свежей смазкой или заменить, если соединение изношено или повреждено.

Пыльники оригинального оборудования являются неразъемными и требуют снятия оси и демонтажа ШРУСа для установки нового пыльника. Более быстрый вариант ремонта — установка разъемного пыльника (требует тщательной проклейки шва). Разъемный пыльник можно установить без снятия оси или шарнира.

При замене пыльника используйте специальную смазку для ШРУСов, которая идет в комплекте с новым пыльником.Набейте около 1/3 смазки в сам шарнир, а оставшуюся часть положите внутрь пыльника перед установкой зажимов пыльника.

Другие статьи о FWD и CV-Joint:

Обслуживание и ремонт шрусов, часть 2

FWD Краткое руководство

Проверка шарниров и полуосей с постоянной скоростью

Как ремонтируются ШРУСы

Щелкните здесь, чтобы увидеть больше технических статей Carley Automotive

6 различных типов шарниров с постоянной скоростью (CV ) Шарниры

Последнее обновление 11 мая 2020 г.

Функция шарниров равных угловых скоростей или ШРУСов в транспортном средстве заключается в том, чтобы передавать мощность на колеса от трансмиссии.

Ищете хорошее онлайн-руководство по ремонту? Щелкните здесь, чтобы увидеть 5 лучших вариантов.

Мощность передается с постоянной скоростью вращения при небольшом трении. Вот почему, когда у вас есть проблема с ШРУСом, вы, вероятно, испытаете тряску при ускорении.

ШРУСы можно найти практически во всех автомобилях с передним приводом и в большинстве новых автомобилей с задним приводом, которые имеют отдельную заднюю подвеску. На конце полуосей задних осей будут ШРУСы.

Типы ШРУСов

Вот шесть наиболее распространенных типов ШРУСов, используемых сегодня в транспортных средствах, а также их принцип работы.

Связанные: Общие симптомы неисправного ШРУСа

# 1 — ШРУС Rzeppa

Наружный ШРУС «Rzeppa» является наиболее распространенным типом шарнира. Инженер по имени Альфред Х. Рзеппа изобрел этот шарнир в 1926 году, а десять лет спустя разработал улучшенную конструкцию.

Конструкция этого шарнира позволяла передавать мощность через 6 сфер, которые располагались между внешней и внутренней кольцами. Эти сферические шары фиксируются на своем месте с помощью небольших окон внутри клетки. Эта сборка находится между внешним и внутренним кольцами.

Шарнир сконструирован таким образом, что шарики сокращают рабочий угол вдвое. Принцип его работы аналогичен конической передаче.

Разница в том, что крутящий момент не передается через шарнир зубьями шестерни. Вместо этого во внешнем и внутреннем корпусах сферические шары движутся вперед по каждой из своих дорожек.

# 2 — Фиксированные и поршневые шарниры

Погружной шарнир — это внутренний шарнир в переднеприводных системах. Фиксированное соединение — это внешнее соединение. Погружной шарнир для этих двух шарниров не нужен, если хотя бы одно из соединений может выполнять свою работу должным образом.

Кроме того, очень важно, чтобы внешний шарнир мог выдерживать большие рабочие углы, необходимые для рулевого управления.

В системах с задним приводом с независимой задней подвеской можно закрепить по одному шарниру на каждой оси. Есть далеко не идеальные операционные ангелы, потому что вы не используете колеса для управления. В результате можно использовать плунжерные соединения на одном конце полуосей или на обоих концах.

# 3 — Плунжерные шарниры (штативные и шаровые)

Эти типы шарниров имеют либо штатив, либо центральный привод. Штатив или крестовина содержит 3 цапфы с игольчатыми подшипниками со сферическими роликами. У них также есть внешний корпус; или тюльпан.

Шарниры на некоторых штативах имеют закрытый внешний корпус, в результате чего роликовые направляющие полностью находятся внутри него.Есть также шарниры, которые имеют открытый тюльпан и внешний корпус, для которого были обработаны роликовые направляющие.

Чаще всего шарниры штатива используются в качестве внутренних плунжерных шарниров передних колес.

Шаровые шарниры с врезной резьбой бывают двух типов. Есть соединение с поперечным пазом и двойное смещение. Первый имеет внешний корпус, имеющий форму пончика и плоский с угловыми канавками, а второй имеет внешний корпус, который имеет цилиндрическую форму и содержит прямые канавки.

# 4 — Штативные шарниры

Внутренний конец приводных валов имеет штативное соединение. Это позволяет передавать мощность независимо от того, есть ли сдвиг на угол.

К особенностям шарнира штатива относится трехногий крестовик с установленными на бочкообразных роликах. Они входят в чашку с 3 соответствующими канавками, которые соединены с дифференциалом.

Эти бочкообразные ролики крепятся друг к другу под углом 120 ° и могут скользить вперед и назад по своим следам внутри тюльпана.

# 5 — Соединения штатива (фиксированные)

В приложениях с передним приводом иногда используется фиксированный шарнир штатива в качестве внешнего шарнира. На внешний корпус установлена цапфа.

Тогда входной вал имеет открытый тюльпан, в котором вращаются 3 роликовых подшипника. Соединение удерживается стальной крестовиной, которая его фиксирует.

# 6 — Внутренние и внешние шарниры

В трансмиссии автомобилей с передним приводом каждая половина вала имеет 2 ШРУСа. Внутренний шарнир является ближайшим к коробке передач, а внешний шарнир — ближайшим к колесу.

В автомобилях с задним приводом, которые имеют независимую заднюю подвеску, внутренний шарнир находится ближе всего к дифференциалу, а внешний шарнир — рядом с колесом.

5 Симптомов неисправного ШРУСа и стоимость замены

ШРУСы — это шарниры равных угловых скоростей вашего автомобиля. Они несут ответственность за передачу мощности от трансмиссии вашего автомобиля к его колесам, практически не вызывая трения. Благодаря этому водитель может поворачивать рулевое колесо, и колеса могут плавно реагировать на его требования.

ШРУСы являются важными компонентами практически всех автомобилей, будь то переднеприводные или полноприводные автомобили. Это означает, что неисправные ШРУСы должны беспокоить водителя любого типа транспортного средства.

Топ-5 симптомов неисправного ШРУСа

Когда ваш ШРУС начинает выходить из строя, появятся очевидные симптомы, которые проявятся. Ниже приведены пять наиболее распространенных признаков отказа ШРУСа.

1) Вибрация

Если есть поврежденный или изношенный ШРУС, он начнет вибрировать во время движения автомобиля.Когда вы нажимаете на педаль газа и ускоряетесь, вибрации становятся более сильными.

Если вы поедете слишком быстро, ваша способность управлять автомобилем будет ограничена, что может подвергнуть вас и других водителей опасности на дороге. Вместо того, чтобы продолжать подвергать людей риску, воспринимайте любые ранние вибрации как предупреждающий знак о том, что вам необходимо заменить ШРУС.

2) Смазка на колесе или шине

Если у вашего автомобиля есть порванный багажник, это может привести к вытеканию из него смазки.Эта смазка будет попадать в колеса или края шин, когда ось продолжает вращаться, вызывая появление на них смазки.

3) Детонационные шумы

Одним из легко распознаваемых симптомов является стук, который исходит от ШРУСа, если он слишком изношен или поврежден. Он будет исходить либо от внутреннего шарнира на переднеприводном автомобиле, либо от внутреннего и внешнего шарниров автомобиля с задним приводом.

Если вы хотите самостоятельно выяснить, связано ли это с ШРУСом, переключите передачу на задний ход и затем нажмите на педаль газа.Попробуйте перейти от замедления автомобиля к его ускорению. По мере того как вы продолжаете это делать, шумы должны становиться громче. Если так, скорее всего, ШРУС неисправен.

4) Громкие звуки при повороте

Если при повороте рулевого колеса слышны громкие хлопки или щелчки, это может быть связано с неисправным ШРУСом.

В зависимости от серьезности состояния шарнира может потребоваться замена всего вала в сборе в дополнение к замене ШРУСа.

5) Bouncy Ride

В нормальных ситуациях ваш автомобиль должен быть полностью устойчивым, если вы едете по асфальтированной дороге, которая является абсолютно ровной и не имеет неровностей или выбоин.Но если ваш автомобиль будет подпрыгивать при движении по такой ровной дороге, то виновата ваша подвеска, а возможной причиной является ваш ШРУС.

Попросите механика проверить детали подвески, включая ШРУС, чтобы убедиться, что это проблема. Не позволяйте этому подождать, иначе состояние может ухудшиться на ухабистой дороге.

Стоимость замены ШРУС

Если вы обнаружите, что вам необходимо заменить ШРУС, вы можете рассчитывать, что стоимость замены составит от 300 до 800 долларов.Фактическая часть ШРУС будет стоить вам всего от 90 до 200 долларов, так что на самом деле было бы дешевле, если бы вы собирались выполнять эту замену самостоятельно.

Но если вы не обладаете навыками механика, вам нужно будет нанять одного из них, который выполнит эту работу за вас. Их затраты на рабочую силу, вероятно, обойдутся вам примерно в 200-600 долларов. Лучшее, что вы можете сделать, — это найти доступного механика в вашем районе, который будет брать с вас самую низкую почасовую оплату.

месяц назад, я заменил …

Примерно месяц назад я заменил пружины на Camry 3 2007 года выпуска.

5 SE. Пока стойка была выдвинута, вес узла ступицы / тормоза на стороне водителя спереди заставил его отклониться от двигателя, потянув за собой ось. Ось не вытащила из картера трансмиссии (насколько я могу судить), но внутренний пыльник ШРУСа растянулся (в стиле гармошки). Внутренний пыльник не порвался и не расшатался. Простое нажатие на узел ступицы / тормоза назад не позволило бы каким-либо частям во внутренней части багажника оси зацепиться. Мне пришлось слегка повернуть ось, чтобы детали во внутреннем конце оси соединились, чтобы все вернулось на свои места, как было.Все выглядело хорошо, но после замены тормозов я вижу тонкое кольцо толстой смазки на всех поверхностях вокруг ШРУСа, где оно «выкручивается» (центробежная сила) из самого внутреннего края внутреннего пыльника. Ботинок не имеет трещин или повреждений, которые я вижу, и он все еще выглядит правильно на месте. Проведя пальцами по внутреннему краю ботинка, я чувствую, что у внутреннего ботинка могут быть фланцы вдоль внутренней поверхности его большего (со стороны двигателя / трансмиссии) конца, которые, возможно, подходят к металлической части сборки, что не дает ему тянуть отдельно, но я не уверен, никогда не видел эту сборку в разобранном виде.

Я включил картинку с красными стрелками, указывающими на часть «кольца смазки»? Что произошло внутри багажника CV, когда он был растянут, чтобы вызвать это? Могу ли я снять металлический ремень и потянуть пыльник к ступице / тормозу в сборе, чтобы осмотреть все, что находится под ним, не снимая ось / ШРУС? Изображение (Нажмите, чтобы увеличить)

СПОНСИРУЕМЫЕ ССЫЛКИ

У вас

такая же проблема?

Да

Нет

13 июня 2012 г., 22:01

Когда требуется замена оси CV?

Обновлено: 21 марта 2020 г.

Что такое ось CV? Это вал с шарнирами равных угловых скоростей (ШРУС), который передает крутящий момент на одно из ведущих колес автомобиля.Его также можно назвать полуось или приводным валом. Типичный переднеприводный автомобиль имеет две оси CV (CV-валы), по одной на каждое переднее колесо.

Практически все автомобили, кроссоверы и внедорожники (включая электрические) и даже некоторые пикапы имеют мосты CV, см. Иллюстрацию. Когда следует менять ось CV? В большинстве автомастерских механики осматривают оси CV визуально во время регулярной замены масла. Ось CV необходимо заменять только в том случае, если с ней возникла проблема; подробнее читайте ниже.

Как работает мост CV? Мост CV необходим, если автомобиль имеет независимую подвеску на ведущих колесах.В независимой подвеске левое и правое колеса движутся вверх и вниз по поверхности дороги независимо друг от друга. Для передачи крутящего момента на колесо, которое постоянно движется, а в случае передних колес, поворачивающихся влево и вправо, ось CV должна иметь шарниры, которые могут передавать вращательное движение под углом. Кроме того, длина вала должна быть гибкой.

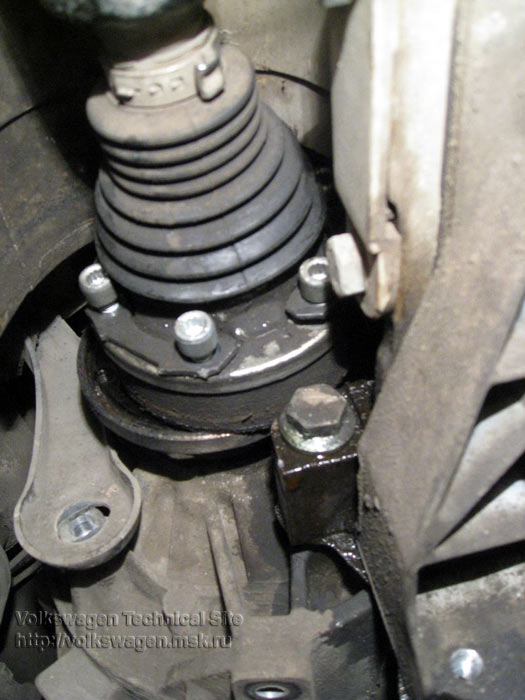

Ось или вал ШРУСа имеет два шарнира равных угловых скоростей или ШРУС: внутреннее и внешнее. Типичный внутренний ШРУС имеет три ролика на треноге (крестовине), которые могут скользить внутри корпуса ШРУСа, поэтому ось ШРУСа может выдвигаться или сжиматься по мере необходимости.

Типовая ось (вал) вариатора переднеприводного автомобиля с внешним ШРУСом Rzeppa и закрытым внутренним шарниром типа «тренога». Внутренний ШРУС тоже может работать под небольшим углом. Конструкция внешнего ШРУСа позволяет ему передавать вращательное движение на большие углы. Оба ШРУСа набиты смазкой и уплотнены резиновыми или пластиковыми пыльниками. Наружный ШРУС типа Rzeppa, такой как на изображении, является наиболее распространенным типом. В некоторых заднеприводных автомобилях используются соединения с поперечными пазами, которые внутри выглядят немного иначе, но работают аналогичным образом.См. Схему задней оси CV с поперечным пазом.

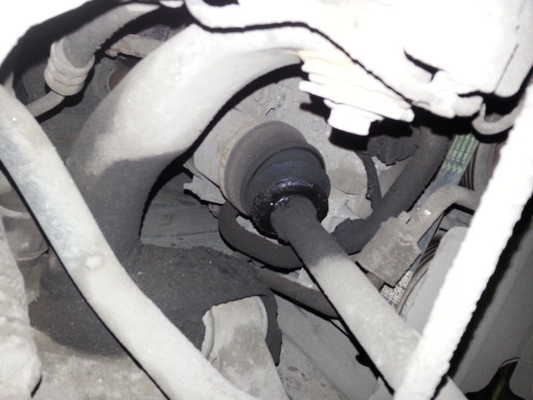

Когда требуется замена оси CV? Наиболее частая причина замены оси CV — это поломка пыльника (на фото), из-за которой смазка вытекает.

Без надлежащей смазки ШРУС прослужит недолго. Смотрите фото неисправной оси CV. Другие причины для замены оси CV включают чрезмерный износ или повреждение в результате аварии или из-за чрезмерной ржавчины.

Если неисправную ось CV не заменить вовремя, она может отделиться или заклинить во время движения, что создаст угрозу безопасности.
В автомобилях и внедорожниках с поперечно расположенным двигателем одна из осей CV длиннее (обычно правая сторона) и включает в себя подвесной подшипник. Если подвесной подшипник изношен или шумит и не может быть заменен отдельно, также заменяется вся ось CV.

Каковы симптомы неисправной оси CV? Один из распространенных симптомов плохого внешнего шарнира — это щелчок при ускорении на поворотах. Чрезмерно изношенная ось CV может издавать лязг или щелчки при переключении между замедлением и ускорением.Оси

CV в некоторых автомобилях FWD, AWD и 4WD. Если внутренний шарнир изношен или заедает, это может вызвать тряску автомобиля в поперечном направлении (из стороны в сторону) при ускорении. В некоторых случаях неисправная ось CV может вызвать вибрацию.

Сколько стоит замена оси CV? В типичном маленьком или автомобиль среднего размера с передним приводом, замена одной передней оси CV на запасную часть стоит от 180 до 410 долларов. OEM-детали дороже, но OEM-качество зачастую лучше.Замена задних мостов CV обычно обходится дороже из-за дополнительных трудозатрат. Нужно ли заменять обе оси CV одновременно? Нет, в этом нет необходимости; нет необходимости заменять ось CV, если она в хорошем состоянии.

Можете ли вы спасти ось CV, заменив только сломанный пыльник? Да, если вы поймаете это раньше, и смазка еще не вытекла или вода еще не попала, это одно из возможных решений. Если пыльник оси CV был сломан какое-то время, как на этой фотографии, ось необходимо заменить.Обычно все сводится к тому, какой вариант более экономичен, а также к доступности времени и деталей. В некоторых случаях замена пыльника требует больше труда.

Существуют послепродажные сапоги, которые можно установить, не снимая всю ось CV, а только одну ее сторону. Они называются ботинками stretch CV . Обратной стороной является то, что качество может быть не на уровне оригинальных запчастей.

Каковы первые признаки поломки пыльника оси CV? Если вы посмотрите на фото со сломанным пыльником выше, вы увидите, что смазка расплескана по всему колесу.
