Как сделать развал-схождения колес своими руками

Во время движения каждого автомобиля особо значительные нагрузки испытывает его ходовая часть, включающая в себя подвеску и колеса. Чтобы хоть частично снизить нагрузки, а также обеспечить прямолинейное движение машины, колеса устанавливаются под определенными углами. Помимо того имеющиеся углы колес оказывают влияние на устойчивость авто и износ шин.

Развал-схождение колес

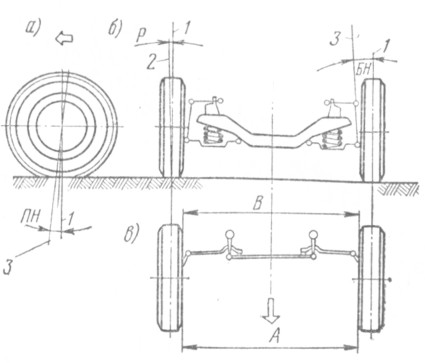

Углов, под которыми устанавливаются колеса, несколько, одним и них является так называемый развал колес, вторым – схождение.

Развал-схождение колес. Что это и для чего?

Развал – это угол отклонения оси колеса от вертикального положения. Развал бывает положительным, когда верх колеса отклонен наружу от центра автомобиля, и отрицательный – когда верх направлен в сторону к центру авто.

Данный угол  нужен для снижения передачи на рулевое управление колебательных движений колеса при движении по неровностям. Также в задачу данного угла входит обеспечение как можно большего пятна контакта протектора ската с поверхностью трассы. Наличие данного угла еще влияет на устойчивость авто при прохождении поворотов.

Развал колес

На авто, у которых не используется подвеска МакФерсона, развал имеет небольшое положительное значение, то есть верх колес отклонен от центра авто. Обычно значение завала маленькое, около 2 градусов.

У подвески МакФерсона данный угол имеет либо нулевое значение, то есть ось колеса имеет строго перпендикулярное положение относительно поверхности дороги, либо же, в некоторых случаях, развал колес у подвески МакФерсона имеет отрицательное значение.

Отрицательные значения угла завала используются также на авто, которые участвуют в соревнованиях по круговому треку.

Следует сказать, что значительной точности при установке данного угла добиться сложно, часто его регулировка производится довольно грубо. В итоге установка угла развала приводит только к тому, что отсутствует повышенный износ шин. Также регулировка развала должна проводиться сразу на обеих колесах, иначе в дальнейшем авто будет уносить в сторону, где установлен меньший угол. Ну и с одной стороны будет значительно быстрее изнашиваться покрышка.

Схождение колес

Перейдем к углу установки колеса, который называется «схождение». Это угол, который устанавливается между плоскостью колеса и продольной осью самого авто. Данный угол нужен для снижения увода авто. Также этот угол значительно влияет на скорость износа шин. Данный угол может измеряться либо градусами, либо миллиметрами. Измерение схождения в миллиметрах довольно простое. Авто ставится на площадку, сначала измеряется расстояние между внутренними краями передних колес в задней их части, а затем в передней. Далее от значения, полученного при измерении в задней части отнимается значение, полученное при замере расстояния между колесами в передней их части. Данное значение должно иметь либо нулевое значение для подвески МакФерсона, либо положительное значение – для других видов подвески. Если значение отрицательное, данный угол имеет неправильную установку.

Кастер

Кастор – это угол продольного отклонения стойки подвески от перпендикулярного ее положения относительно поверхности дороги. Данный угол обеспечивает дополнительную стабилизацию колес в условиях их прямолинейного движения. Также он обеспечивает самостоятельное выравнивание положения колес во время езды, обеспечивая прямолинейность движения. Данный угол должен иметь одинаковое значение на обеих стойках, иначе разность данных углов может приводить к сносу авто в одну из сторон.

Как настроить развал-схождение своими руками

В большинстве случаев регулировка развал-схождения колес производится на специальных стендах с компьютерным вычислением данных углов. Однако выполнить  развал-схождение можно и в гаражных условиях, но для этого потребуется знать, как правильно выполнить установку, а также иметь оснащение для выполнения данной процедуры. Чтобы отрегулировать углы, понадобится:

  • Набор ключей;
  • Специальная измерительная линейка;
  • Мел;
  • Шнур с грузиком;
  • Линейка (обычная):

Регулировка развала колес

При регулировке развала-схождения своими руками первым производится замер развала колес. Данный угол хоть и измеряется в градусах, но его можно перевести в миллиметровое значение. Последовательность действий для вычисления развала следующая:

  1. Авто ставится на ровную поверхность. Желательно выполнять проверку в гараже с имеющееся в нем смотровой ямой. При этом должно иметься пространство для перемещения авто, которое нужно будет при замерах.
  2. После установки авто на площадку, нужно выставить колеса, чтобы они «смотрели» ровно. После выравнивания колес, нужно нанести на колесо мелом небольшие метки. Метки ставятся вверху и внизу колеса.
  3. Далее берется шнур с грузиком. Его нужно приложить к крылу авто так, чтобы шнур имел строго параллельное положение относительно нанесенных меток. Для удобства шнур можно приклеить к крылу скотчем.
  4. Обычной линейкой с миллиметровыми делениями замеряется расстояние от колеса к шнуру в верхней и нижней части. Чтобы не было погрешности, данное расстояние измеряется не от шины, а от обода колеса.
  5. После автомобиль нужно прокатить вперед, чтобы нанесенные метки повернулись на 90 градусов. На колесо снова вверху и внизу параллельно шнуру наносится еще две метки и снова замеряется расстояние между шнуром и ободом в верхней и нижней его частях.
  6. Затем еще раз авто прокатывается, но теперь уже так, чтобы колеса провернулись на 180 град. То есть, последние две метки должны поменяться местоположением. Верхняя переместится вниз, а нижняя – вверх и снова производятся замеры.
  7. Разница в трех замерах не должна значительно отличаться. Также при нормальном угле развала разница между расстояниями в верхней и нижней частях колеса при всех трех замерах должна составлять 1 мм – у авто с передним приводом, и 1-3 мм – у заднеприводной модели.
  8. Если показатели отличаются, нужно провести регулировку. Для этого авто поддомкрачивается, и снимается колесо.
  9. После снятия колеса потребуется отсоединение кронштейна стойки от поворотного кулака.
    Для этого потребуется воспользоваться подготовленным набором ключей.
  10. Путем проворота эксцентрикового болта, имеющегося на поворотном кулаке, он смещается в ту или иную сторону, тем самым производится регулировка. Насколько потребуется сдвигать поворотный кулак, подскажут раннее проведенные замеры.
  11. После этого кронштейн стойки соединяется с кулаком и колесо авто ставится на место. После установки развала колес нужно будет еще раз провести замеры, чтобы убедиться в правильности регулировки.

Регулируем угол схождения колес

Закончив с развалом, можно переходить к проверке и регулировке второго угла — схождения.

Последовательность проверки и регулировки данного угла такова:

  1. Авто становится на площадку, колеса выравниваются.
  2. С внутренней стороны колес в передней части наносятся две метки, наносить их нужно ближе к ободу.
  3. Телескопическую линейку для замера схождения подготавливают, создав у нее предварительный натяг. Концы линейки нужно упереть в имеющиеся метки. Подвижную шкалу линейки нужно переместить так, чтобы отметка «0» совпала с неподвижным указателем.
  4. После установки линейки авто нужно прокатить вперед, так чтобы линейка оказалась в задней части колеса. Важно при прокатывании проследить, чтобы линейка ни обо что не зацепилась.
  5. Далее нужно посмотреть, имеется ли отклонение на шкале и насколько. У переднеприводных авто значение схождения должно составлять «0/+-1». Если показания линейки такие, то регулировки не нужна.
  6. Если показания больше, то производится установка схождения. Данная операция производится изменением длины рулевых тяг. На тяге нужно послабить контргайку и в зависимости от того, удлинять ее нужно или укорачивать, тягу нужно либо немного выкрутить, либо вкрутить. После чего снова затянуть контргайку.
  7. Закончив с регулировкой, нужно еще раз провести замеры.

Регулировка кастора обычно не проводится. Важно учитывать, что перед началом проверок и регулировок развала/схождения своими руками, следует проверить состояние резиновых элементов подвески на износ, а также проверить состояние наконечников рулевых тяг. При сильном их износе показания при замерах будут отличаться и правильно отрегулировать углы будет невозможно.

После регулировки правильность установки развал-схождения колес можно проверить на дороге. Автомобиль не должно уводить в сторону, биение в руль должно отсутствовать.

К чему может привести некачественная регулировка развал-схождения?

Приводим несколько дефектов, которые могут появиться после неправильной регулировки развал-схождения колёс и способы их устранения.

Быстрый износ резины при неправильной настройке развала-схождения колес

1. Положение рулевого колеса при прямолинейном движении автомобиля отклонено от среднего положения.

Причин появления такого дефекта может быть несколько:

  • повышенный люфт руля, который не был учтён при регулировке схождения;
  • задний мост несколько повёрнут относительно продольной оси автомобиля. Этот дефект может быть пропущен, если работы проводились на оптическом стенде, а также в том случае, когда на компьютерном стенде отключён режим измерения угла установки мостов;
  • разница давлений в шинах правых и левых колёс, которая не была устранена перед регулировкой;
  • наличие иных скрытых дефектов в подвесной системе, которые были пропущены при осмотре и проверке ходовой части автомобиля перед регулировкой;
  • известны случаи, когда среднее положение руля изменяется, если колёса на передней подвеске поменять между собой.

В случаях, когда присутствует самопроизвольное уклонение от прямолинейного движения (увод в сторону), следует выявить и устранить причину уклонения, а только потом проверять среднее положение руля.

2. Автомобиль самопроизвольно отклоняется в сторону от направления движения.

Причин также может быть несколько:

  • разница в качестве изготовления покрышек передних колёс, выражаемая в неоднородности силовых характеристик их металлического каркаса. Такое встречается нередко. Чтобы проверить, нужно поменять передние колёса – увод должен поменять своё направление. Чтобы устранить его, следует менять между собой колёса, подбирая такую пару, при которой самопроизвольный увод прекратится;
  • дефекты заднего моста, диагностику которого пропустили. Следует выполнить осмотр и проверку положения заднего моста;
  • наличие скрытых дефектов в подвесных системах, не выявленных во время их диагностики, проведённых не в полном объёме или некачественно;
  • некачественно выполненная регулировка или не откалиброванный проверочный стенд.

3. Односторонний увод машины появился только после выполненной регулировки, до этого уклонения не было, но был характерный неравномерный износ резины.

Причиной может быть разница в качестве покрышек, о которой упоминается выше, приводящей к самопроизвольному уклонению машины от прямолинейного движения. Однако до этого увод компенсировался неправильным схождением, устранение которого привело к появлению уклонения. В этом случае следует поменять резину.

Регулировка схождения и развала колес своими руками в домашних условиях

 Регулировка сход-развала колес своими руками

Немного предыстории

Углы установки передних и задних колес, стали использоваться на машинах практически сразу с момента появления первых автомобилей. Существенные доработки были внесены в систему регулировки подвески, на этапе когда скорости автомобилей стали возрастать и требовалось более точное и комфортное управлении, а также устойчивость на дороге.

Изначально для регулировки положения углов схождения и развала использовались такие инструменты как:

1. Линейка для измерения угла схождения колес.

2. Отвес для определения развала колеса.

3. Шнур для привязки данных углов, к направлению движения кузова автомобиля.



Вкратце что понимается под определениями угол схождения, развала и кастора автомобиля.

  Схождение колес



По научному- это угол между линией направления движения автомобиля и плоскостью вращения колеса.

По простому- это разница расстояний, между колесами в одном мосту, замеренная в двух точках.( спереди и сзади колеса)

  Угол развала



По научному- это угол между вертикальной прямой и плоскостью вращения колеса.

Своими словами- угол наклона колеса, относительно боковины кузова.

  Кастер



По научному- продольный угол наклона оси поворота колеса.

Проще говоря- угол наклона вилки руля велосипеда, для того, чтобы можно было ездить без рук, чем больше будет «лежачее» положение этой вилки, тем больше руль будет стремится к прямолинейному движению. В автомобиле вместо этой вилки можно считать, угол наклона поворотного кулака и амортизатора в подвеске Макферсона. Угол продольного наклона оси поворота, на большинстве автомобилей не регулируется, а его значения фиксировано заданы заводом изготовителем. По этому мы не будем его рассматривать и впредь возвращаться.



Почему сбивается сход развал

Ни для кого не секрет, что детали подвески, а также рулевого управления, состоят из рычагов и тяг, соединенных в местах соприкосновения с помощью шарнирных элементов. Так вот, при износе этих самых шарниров и образуется повышенный люфт. В результате чего, расстояния между плоскостями рабочих колес изменяются, что приводит к ухудшению управляемости, уводу автомобиля при движении и преждевременному износу шин.



Что может давать сбой настроек углов:

1. Вышедшие из строя рулевые наконечники и тяги. В первую очередь, при изменении углов схождения колес, стоит посмотреть именно детали рулевого управления, т.к. они в большей степени отвечают за поворот колеса в плоскости движения.

2. Повышенный люфт сайлент блоков рычагов и тяг, причем как продольных так и поперечных. Как правило их сильный износ, может давать отклонения по всем 3 плоскостям. В таком случае, первоначально рекомендуется произвести ремонт подвески, прежде чем приступать к ее регулировке.

3. Неисправность амортизатора и его опоры в чашке кузова, установленного в подвесках системы Макферсона. Данный дефект может привести к довольно таки сильному крену в развале колеса.

4. Выход из строя шаровой опоры. При сильном износе шаровой опоры поворотного кулака, образуется люфт, в результате которого колесо заваливается, относительно бока автомобиля.

5. Погнутость моста. Данный случай встречается, только в конструкциях автомобилей с неразрезным мостом. При изгибе челнока моста, заданные изготовителем углы будут нарушены. При такой неисправности, «выпрямление» моста, может дать результат, но попасть точно в диапазоны нормы не удастся. Потребуется замена всего узла.

6. Сильный износ ступичного подшипника. Предшествие такой неисправности, будет сильное гудение в районе колеса при движение. Прогрессирующим нарастанием, будет износ подшипника и как следствие колесо начнет «болтаться» на ступице.



Мероприятия которые необходимо выполнить перед регулировкой Сход-Развала:

— Проверить уровень давления во всех шинах, а также равномерность износа протектора колес. При необходимости подкачать или же заменить резину.

— Провести полную диагностику подвески, на предмет исправностей всех деталей. Если обнаружены неисправности, то необходимо их устранить до проведения регулирования углов развала и схождения.

Очень важным моментом считается

1. Во время проведения настроек углов схождения и развала колес, автомобиль должен располагаться на ровной поверхности. Не допускается стоянка машины под углом в какую либо из сторон.

2. Если хотя бы один из базовых показателей углов регулировки подвески (схождение, развал, кастор) не будет входить в заданную величину, то автомобиль будет иметь или увод в сторону, либо плохую управляемость.



Регулировка схождения колес в домашних условиях

На переднем мосту.

Схождение управляемых колес, осуществляется путем изменения длинны рулевых тяг. Делается это при помощи вращения муфты и рулевого наконечника.



Порядок действий.

1. Автомобиль устанавливается на стояночный тормоз, колеса должны быть направлены прямо, а руль в ровном положении (желательно зафиксировать)

2. По периметру машины, хорошо натягивается шнур параллельно боковинам кузова (для удобства параллельно порогам авто), который служит ориентиром для выравнивания колеса относительно линии направления движения.

3. Далее берется транспортир побольше и измеряется угол. Если транспортира нет под рукой, можно использовать способ замера расстояний, от колеса до шнура (в среднем на легковых автомобилях угол схождения равен 0-0.25 Градуса, что приблизительно будет также как и 0-1 мм на линейке для каждого колеса).

4. Ослабляется контрагайка и путем вращения рулевой тяги, выставляется необходимое расстояние, создающее нужный угол.

5. После того как углы выставлены и привязаны к направлению движения, можно замерить расстояние между колесами. Замеры делаются в передней и задней части колес, а разница между ними и будет равна углу схождения ( в миллиметрах 0-2 мм., если разница расстояний между колес будет 5 мм. , резину сожрет за 1000 км полностью). Для замера потребуется специальная рейка, если ее нет, то вполне можно обойтись обычной рулеткой или сделать рейку самому.



Как сделать измерительную рейку

Для замера углов схождения колес, можно изготовить самостоятельно, купив в хозяйственном магазине, телескопическую перекладину для шторок, в душевую кабину или ванну. Предварительно на нее достаточно нанести шкалу и все, рейка готова.

Частая ошибка !!!

Выставив значение угла схождения колес по рейке и не привязав его к линии направления движения автомобиля, вы получите кривое положение руля, а также возможно отклонение от прямолинейного движения. На этом процедура регулировки схождения передних колес завершена.



Регулировка на заднем мосту

В отличии от переднего моста, где колеса являются управляемыми, регулировка схождения задних колес осуществляется по другому алгоритму. Заднее схождение регулируется только у автомобилей, с независимой задней подвеской колес. Регулировка происходит методом вращения эксцентриковых болтов, которые изменяют расстояние тяги или рычага до ступицы, а также в редких случаях регулировкой тяг при помощи вращения муфт. Значение угла схождения задних колес, у большинства легковых автомобилей равно 0-0.5 градуса, а в редких случаях 1-1.5 °. Колеса стоят относительно друг друга практически параллельно.



Настройка угла развала

Отклонение показаний положения колеса, от вертикальной прямой, чаще всего происходит у автомобилей с многорычажной подвеской. На машинах с примитивным McPherson, по большому счету, не чего там регулировать, за исключением автомобилей с особенной конструкцией.



Процесс измерения угла:

— автомобиль устанавливается на идеально ровное покрытие, не должно быть наклонов ни в вертикальной ни горизонтальной плоскости. — берется отвес с шнуром и прикладывается к верхней части крыла или арке колеса машины. — далее, производится замер обычной линейкой в двух точках, от шнура до колеса автомобиля. Полученная разница расстояний и будет угол развала колеса. Усреднено можно назвать разницу в 10 мм.= 1 °, сопоставимую с размером шин в 15-17 дюймов

— с помощью ключей и регулировочных механизмов изменяете положение колеса.

— аналогично делаете замер и регулировку угла развала с другой стороны автомобиля.

Важно!

При выставлении углов схождения и развала колес, необходимо прокатывать автомобиль вперед и назад на расстоянии 1 метра. Делается это с целью ослабить напряжение в шинах и подвеске. После прокатывания, замеры делаются еще раз с целью контроля. В случае если изменений нет или они не значительны, все оставляется на своих местах.



Что точнее и лучше выставит показания углов сход-развала, компьютерный стенд или ручной инструмент?

— На удивление всем автомобилистам, компьютерный стенд, только в идеально откалиброванных состояниях, может дать надежный и точный результат. К сожалению таких стендов не много, в значительной массе, регулировки требует больше аппаратура нежели автомобили. Также здесь не маловажную роль играет квалификация и образованность специалиста, который выполняет процесс регулировок.



На практике, не однократно подтверждался тот факт, что значительно лучшая регулировка углов положения колес, происходит путем механических замеров и в ручную выставления значений, ведь большую роль здесь отводится человеческому фактору, а «транспортир», электронный или «деревянный» приходится лишь инструментом…

Регулировка развала и схождения на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Развал – под этим термином понимается то, как колесо у автомобиля будет стоять относительно вертикали. Если верхний край у колеса будет выведен наружи, то это значит то что развал положительный, а если тот же самый верхний край колеса будет находится во внутренней части автомобиля, то этот развал будет уже считаться отрицательным и обозначаться значением «-».

Примечание!
При неправильно отрегулированном развале, а именно при отрегулированном развале лишь у одного переднего колеса, при езде автомобиль может уносить в сторону – это можно очень легко определить, при езде сняв руки с рулевого колеса!

Схождение – этот термин означает то, как колёса будут сходится между собой относительно дороги. Вот к примеру на задне-приводных автомобилях колёса стоят под положительным углом, а на переднем приводе под отрицательным как показано на фото. А сделано это всё для того, чтобы при трогании с места и при дальнейшей езде колёса выравнивались и становились полностью ровно.

При неправильно отрегулированном схождении, покрышки у автомобиля могут намного быстрее износится чем при отрегулированном схождении, поэтому всегда следите за ним и по возможности регулируйте!

Какие инструменты мне понадобятся для регулировки?
Для регулировки будет обязательно нужен штангенциркуль, а так же набор основных гаечных ключей, клещи вида «Кобра», обычная нитка небольшой длинны и необычная нить с привязанными на обоих её концах крючками.

Ещё вам понадобится брусок толщиной «22 мм», и ещё один брусок только уже толщиной «6 мм».

Когда нужно регулировать развал и схождение?
Они подлежат регулировки, при:

  1. Изменение траектории движения автомобиля, допустим вы едете прямо а автомобиль в это время уводит в сторону.
  2. А так же при видимых отклонений заданных углов установки колёс, в связи с этим будет наблюдаться неравномерный и преждевременный износ шин, а так же повысится расход топлива автомобилем и вследствие чего из-за этого могут преждевременно выйти из строя детали подвески.
  3. Ещё проверять развал и схождение нужно после аварии, при которой были повреждены и заменены необходимые детали подвески.

Примечание!
Более точную проверку установки колёс необходимо проверять в специализированной мастерской на специально стенде. Но если у вас нет на это средств, то вы практически с таким же успехом можете отрегулировать углы положения колёс, не пользуясь для этого стендом!

А так же при регулировки, обратите особое внимание на элементы подвески, потому что при неисправностях подвески или при обнаружение люфта у большинства её деталей, установка углов колёс ни к чему не приведёт!

Подготовка к регулировки:

1) В начале для более точной регулировки углов колёс, рекомендуется нагрузить автомобиль дополнительным весом в «320 кг». К примеру можно посадить «4-ре» человека в автомобиль и груза около «50 кг».

2) Теперь проверьте сколько топлива находится в топливном баке, если мало то доведите до нормы, потому что бак обязательно должен быть полностью заправлен.

3) Далее проверьте давление в шинах, оно должно быть так же в норме.

Проверка и в то же время регулировка развала и схождения на автомобиле:

Примечание!
К сожаление установку угла развал очень трудно произвести самому, потому что вряд ли его удастся должным образом отрегулировать. Но проверить в порядке ли угол развала или же нет можно самостоятельно, чем мы и займёмся!

1) Для проверки развала, сперва сядьте в автомобиль и поверните руль таким образом, чтобы он был направлен строго прямо.

2) Далее выйдите из автомобиля и прожмите подвеску автомобиля, для этого аккуратно за багажник или же лучше всего за бампер на давите с усилием в «40-50 кг», раза «2-3». Эту же операцию проделайте с передним бампером машины.

3) Затем возьмите нить и штангенциркуль и после чего натяните её вертикально как показано на рисунке. А после того как нить будет натянута, штангенциркулем приложите сперва снизу, а затем сверху и вследствие чего вы узнаете развал колеса.

Примечание!
Если у вас получится разница между верхней и нижней точкой колеса допустим в «3 мм», то это будет означать то что угол развала равен приблизительно «30’». Угол развала должен быть в пределах «4°30’+20’» – это при нагруженном автомобили и при том условии что в автомобиле находятся «4-ре» человека. А при разгруженном автомобиле, угол развала должен составлять «0°5’+20’»!

4) Теперь для того чтобы проверить схождение, нужно проделать практически то же самое что и при проверки развала, а именно выровнять колёса, по возможности должным образом нагрузить автомобиль и только после этого нужно браться за проверку.

5) Для проверки возьмите в руку необычную нитку с привязанными на обоих её концах крючками. И после чего зацепите одной стороной нитку на начало переднего колеса, а другой стороной на конец заднего, но зацепляйте так чтобы всё было на одном уровне, то есть чтобы нитка шла ровно и не изгибалась.

Примечание!
Колея задних колёс чуть уже чем у передних, примерно на «44 мм», поэтому для более точно регулировки приложите брусок толщиной около«22 мм» к заднему колесу и тем самым проведите нить поверх данного бруска!

6) Далее сядьте за руль и поверните рулевое колесо таким образом, чтобы нить коснулась обоих сторон передней покрышки.

7) Затем закрепите нить с противоположной стороны, но только уже на этот раз под заднюю часть колеса подложите два бруска, один из которых будет толщиной «6 мм», а другой «22 мм». Тем самым если эти оба значения сложить, то сумме у нас получается «22+6=28 мм» толщина бруска.

Примечание!
После всей проделанной операции проверьте чтобы нить слегка касалась на «1-2 мм» для одного переднего колеса в обоих точках покрышки, если не коснётся то в таком случае отрегулируйте схождение передних колёс!

8) Для регулировки схождения при помощи двух гаечных ключей, ослабьте хомуты муфты наружной рулевой тяги.

9) А после этого при помощи клещей вида «Кобра», повращайте саму муфту и вследствие чего отрегулируйте длину рулевой тяги, до того пока зазор между нитью и покрышки переднего колеса не придёт в норму.

10) И в завершение затяните стяжные хомуты и эту же самую работу проделайте со вторым колесом и тем самым добейтесь их суммарное схождение было около «2 мм».

Примечание!
Эту же самую процедуру по регулировки произведите с колесом, который стоит на противоположной стороне автомобиля. А при повторной проверки схождения, запомните одну вещь, если вы собираетесь делать схождение одного колеса не «1 мм», а допустим «2 мм», то под нить нужно подкладывать брусок «22+12=34 мм», если «1,5 мм» то «22+9=31» соответственно!

Правильное схождение передних колёс у автомобилей «Классического» семейства, является «2-4 мм» на разгруженном автомобиле и «3-5 мм» на загруженном!

Развал схождение задних колес: 6 шагов регулировки

Читатель узнает, что такое геометрия колес автомобиля и для чего она нужна. А также узнает, как можно сделать процедуру сход-развал на задние колеса транспортного средства собственными руками, если автомеханики на СТО отказались это делать.

Многие опытные автомеханики не берутся делать развал задних колес на транспортном средстве. Аргументируют тем, что конструкция задней подвески машины гораздо сложнее и поэтому процесс сход-развал на задних колесах не делается. Из-за этого начинающие автолюбители сомневаются в том, что действительно ли нужна эта процедура.

Содержание

  1. Что означает процедура регулировки авто на развал-схождение
  2. Нужна ли регулировка и почему
  3. Когда необходима корректировка
  4. Материалы для корректировки
  5. Корректировка развала на передних шинах
  6. Процедура регулировки схода
  7. Как корректировать положение задних шин
  8. Подготовительные работы и сход-развал задних колес

Что означает процедура регулировки авто на развал-схождение

Развал-схождение – это процесс корректировки угла положения шин относительно к дорожному покрытию и угла траектории движения с плоскостью кручения. Углы необходимо регулировать потому, что со временем деформация осей, нагрузка на авто, эксплуатация в экстремальных условиях на грунтовых дорогах или по каменистой местности, приводит к изменению положений углов.

Процесс регулировки заключается в выравнивании шин и кластера. Делать его необходимо в специализированных станциях технического обслуживания. Опытные механики устанавливают машины на кордовые стенды или делают геометрию с помощью компьютерных 3D-моделей.

В домашних условиях и в обычном гараже, без специального оборудования такая процедура займет большое количество времени. К тому же работа эта кропотливая. Неверное изменение угла на 4 мм, незамеченное незадачливым водителем при регулировке, будет постоянно уводить машину на двадцать градусов в сторону того колеса, на котором была допущена ошибка.

Поэтому эксперты не рекомендуют регулировать шины тем, кто не имеет опыта. Однако, если на станции технического обслуживания отмахиваются от регулировки схождения-развала на колесах, то при достаточном опыте и понимании процедуры геометрии осей, можно сделать корректировку собственными руками.

Нужна ли регулировка и почему

Эксперты на вопрос «Делают ли развал на задних колесах транспортного средства?» отвечают однозначно: «Да!». Потому что при неправильной регулировке, автомобиль будет:

  • быстрее съедать резину;
  • не поддаваться водителю в управлении;
  • не устойчив во время движения на большой скорости по автомагистрали;
  • плохо входить в повороты.

Внимание! На современных иностранных машинах делать сход-развал на задних колесах производители не рекомендуют. Они советуют заменить целый узел.

Когда необходима корректировка

Если у автовладельца обнаруживаются следующие признаки расхождения углов при езде на транспортном средстве, то машину необходимо везти на корректировку:

  • авто уводит в сторону при движении прямо;
  • после ремонта подвески;
  • при большом износе шин с одной стороны;
  • когда автовладелец тормозит, а автомобиль уводит в сторону;
  • смена шин на зиму или на лето;
  • когда водитель купил и установил колеса другого размера на авто;
  • после наезда на камень или ныряния в большую яму.

Если же автовладелец решил, что сможет сделать регулировку сход-развала на передних и задних колесах самостоятельно, то следующая инструкция поможет ему в этом.

Материалы для корректировки

Понадобятся следующие материалы:

  • обычная линейка (если есть, то лучше телескопическая). Так как телескопическая позволит регулировать расстояние. Если для нахождения внешнего размера подойдет обычная линейка, то телескопическая удобна для измерения внутреннего расстояния между шинами;
  • отвес – какой-нибудь груз, который можно будет привязать к веревке. Подойдет обычное рыбацкое грузило;
  • веревка или шнур, к которому будет привязываться грузило.

Автомобиль желательно установить на яму или на ровной поверхности. Вся процедура состоит из двух этапов:

  • регулировка развала;
  • корректировка схождения.

Причем сход-развал на передних шинах транспортного средства делается именно в той последовательности, в которой указаны этапы выше.

Внимание! Если автовладелец не уверен в своих силах, то корректировку лучше предоставить специалистам на станции технического обслуживания.

Корректировка развала на передних шинах

Регулировка для развала шин делается следующим образом:

  1. Сделать пару отметок вверху и внизу, чтобы при соединении образовывалась диагональ.
  2. К крылу машины приложить отвес на шнуре. Затем с помощью линейки замерить расстояние между пометкой и отвесом.

Отсюда можно сделать вывод. Если расстояние одинаковое, что у верхней и что у нижней пометки, то у колес все в порядке и корректировку можно не делать. Но, если есть разница, которая соответствует 3 миллиметрам и выше, то следует продолжить делать регулировку.

  1. Провернуть шины, чтобы сделанные пометки стали параллельны земле.
  2. Замерить.
  3. Откатить машину и снова замерить.

Это делается для того, чтобы узнать, какие существуют отклонения более точно. После того, как все замеры будут сделаны, необходимо продолжить шаги по корректировке:

  1. Поднять на домкрате переднюю часть автомобиля.
  2. Открутить болты, которые держат колеса.
  3. Снять их.
  4. Выкрутить винты поворотного кулака и кронштейна амортизационной стойки.
  5. Сдвинуть кулак на то расстояние, которое показали измерения.
  6. Установить колеса и повторить измерения.

Повторять эту процедуру до тех пор, пока не будет пойман тот размер, который указывается для этого транспорта оптимальным.

После того как был исправлен развал передних шин, необходимо приступить к процедуре регулировки схождения.

Процедура регулировки схода

Шаги по корректировки схождения колес:

  1. Выставить передние прямо.
  2. На шине с внутренней стороны сделать пометки.
  3. Узнать расстояние с помощью телескопической линейки от отметки на одной шине до пометки на другой.
  4. Проехать вперед или назад и снова замерить расстояние.
  5. Сравнить полученный результат.
  6. Если схождение в сторону уменьшения размеров, то на языке механиков, этот результат называется отрицательным. Если схождение в сторону увеличения размеров, то это положительное значение.

Теперь необходимо будет с помощью рулевых тяг установить оптимальные значения. При отрицательном результате, оптимальные размеры устанавливаются посредством укорачивания тяг, а при положительном – путем удлинения.

Теперь необходимо заново сделать размеры. Если обнаружится несоответствие, то продолжить корректировку.

После того, как регулировка будет произведена, необходимо колеса установить на место, закрутить болты и проехать на транспортном средстве 10 километров. Понаблюдать как будет вести себя автомобиль.

Если автомашина продолжает уходить в сторону во время езды по прямой автомагистрали, то нужно повторить регулировку или обратиться в сервис-центр.

Как корректировать положение задних шин

Нарушение угла установки колес по отношению к дороге и угла установки ступиц задней и передней оси приводит к проблемам с управляемостью транспортным средством. Регулировка схода-развала направлена именно на установку корректных угловых значений. Техническое мероприятие, связанное с работой над задней осью, имеет свою специфику. Например, многие современные модели авто с задней независимой подвеской не предусматривают возможность регулировки угловых значений.

Если произошло нарушение параметров, производитель рекомендует заменить целиком целый агрегат, к примеру, балку. Однако в некоторых мастерских подобные услуги предложены в виде регулировки кустарным способом. Это рисковая операция, поскольку с установкой новой детали может быть нарушена заводская геометрия узла. Если геометрия задних колес будет нарушена, то водитель ощутит серьезное снижение эксплуатационных характеристик автомобиля.

Как схождение задней оси влияет на автомобиль:

В некоторых ситуациях регулировка обязательна, понять необходимость проведения данного мероприятия можно по следующим характерным признакам:

  • протектор покрышек задних колес сильно изношен;
  • по ровной дороге автомобиль едет отлично, но при неровностях дороги начинает «болтать» заднюю часть из стороны в сторону;
  • при отрицательном схождении колес заднюю часть «закидывает».

Кроме того, что регулировать сход-развал необходимо через установленный производителем километраж, который прописан в руководстве пользователя, может возникнуть потребность в неплановом обслуживании. Это связано в первую очередь с низким качеством дорожного полотна или проведенными ремонтными операциями над подвеской.

Иногда специалисты утверждают, что регулировать сход-развал на задней оси нет необходимости. Но однозначно дать ответ на этот вопрос не представляется возможным. На сегодняшний день известно несколько разновидностей задней подвески, и для некоторых типов это мероприятие предусмотрено самим изготовителем.

Подготовительные работы и сход-развал задних колес

Перед регулировкой угловых параметров необходимо выполнить подготовительные работы, а именно:

  • установить нормированное давление в шинах, рекомендуемое изготовителем;
  • устранить все неисправности в подвеске;
  • выполнить балансировку колесных дисков;
  • скорректировать поперечный и продольный наклон кузова транспортного средства.

Выполнив эти работы, можно преступать непосредственно к работе над задними колесами. Для этого потребуется профессиональный стенд, который есть в распоряжении современных мастерских. С его помощью происходит установка следующих важных параметров:

  1. Разность развалов. Характеристика, определяющая разницу развала между колесами задней оси. Не должен быть свыше 300 градусов, в противном случае автомобиль не должен выезжать на дорогу.
  2. Угол продольного наклона поворотной оси. Образован вертикальной линией, которая проходит в центре колеса и проекцией центра шаровых опор на условную параллель продольной оси автомобиля. Также не должен быть больше 300 градусов.
  3. Передний развал. Определяет угол, под которым колеса транспортного средства наклонены относительно дорожного полотна.
  4. Раздельное переднее схождение. Угол между плоскостью центра колеса и условной продольной осью автомобиля

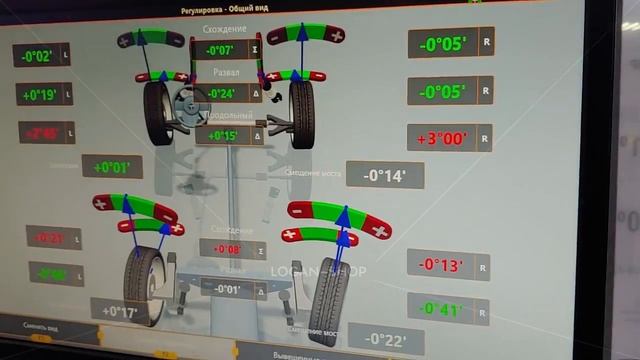

В СТО для выполнения работы задействуют профессиональные компьютерные стенды. Они позволяют установить сход-развал быстро, а главное – точно.

Поэтому если вы решили откорректировать угловые значения колес задней оси, за этой услугой стоит обратиться в профессиональную мастерскую. Регулировка должна быть выполнена качественно, так как от этого зависит безопасность транспортного средства на дороге.

Возможно, на вашем автомобиле углы установки задних колес просто не регулируются, так как колеса установлены жестко. Это особенность ходовой части автомобилей, у которых зависимая или полузависимая задняя подвеска. Сюда относятся жесткие мосты у внедорожников и «скручавающаяся балка» по типу как у переднеприводных ВАЗ. По причине повреждения балки углы установки могут просто-напросто «уйти». В современных «многорычажках» неисправность одного из рычагов приведет к изменению угла схождения.

На следующих моделях Тойота регулируются задние колеса:

  • Toyota Celica;
  • Toyota Camry;
  • Toyota Corolla;
  • Toyota Crown;
  • Toyota Caldina;
  • Toyota Mark II;
  • Toyota Vista;
  • Toyota Altezza;
  • Toyota Sprinter;
  • Toyota Marino.

В следующих моделях Тойота регулировка колес задней оси не предусмотрена производителем:

  • Toyota Land Cruiser Prado;
  • Toyota Hilux;
  • Toyota Tacoma;
  • Toyota 4Runner;
  • Toyota Tundra;
  • Toyota Sequoia.

Если вы заинтересованы в том, чтобы сделать все самостоятельно, то ознакомьтесь с видеоинструкцией установки угловых значений:

Разбираемся, что такое развал и схождение

Современные СТО в любое время суток готовы предоставить вам множество услуг, хотя большинство из них автомобилист способен осилить самостоятельно. К такой мысли чаще всего приходишь, попадая в не совсем комфортные ситуации. К примеру: оказались за городом, и такое благо как автосервис здесь отсутствует. Или ситуация, когда в автосервисе вам приходится с умилением наблюдать, как мастер «лечит» ваше авто, подчитывая информацию из компа.

  • 1. Необходимые параметры развала — схождения колес.
  • 2. Инструменты для выставления развала — схождения.
  • 3. Технология регулировки развала — схождения.

Пережив подобное хоть раз, многие из автолюбителей понимают, что большинство операций по уходу или даже ремонту авто можно произвести самостоятельно, для этого необходима лишь базовая информация и наличие нужных подручных приспособлений. В сегодняшней статье мы познакомимся с тем, как выставить развал — схождение. Задача эта на первый взгляд немного трудная, но справиться с ней можно и без помощи компьютерного оборудования.

1. Необходимые параметры развала — схождения колес.

Отправной точкой для удачной регулировки колес является знание основных параметров. В частности, для выполнения этого процесса вам необходимо ознакомиться с целым перечнем терминов и понятий. Развал колес – это угол между плоскостью и вертикалью вращения самого колеса. Наличие или же отсутствие вертикального наклона можно определить, посмотрев на колеса в лобовое стекло. Именно от развала напрямую зависит положение колеса во время движения автомобиля. Можно выделить два типа развала:

• положительный – колесо верхней часть направлено наружу;

• отрицательный – колесо верхней частью направлено внутрь, как бы домиком.

Автогонщикам свойственно выставлять развал колес таким образом, чтобы верхушки были максимально близки друг к другу, а нижние части наоборот. При таком положении сцепление колес с поверхностью очень сильное, это важно при выполнении автогонщиками маневров. В повседневной жизни такой вариант автолюбители не практикуют, поскольку он приводит к быстрому изнашиванию резины.

Кастер – являет собой соотношение оси рулевого колеса к оси рулевой колонки. Такая конфигурация необходима для обеспечения стабилизированных моментов: возвращения колес в исходное положение, что способствует прямолинейному движению. Проще говоря, кастер обеспечивает машине стабилизированное положение колес относительно движения. Данный параметр в регулировке нуждается крайне редко.

Если вы смотрите на автомобиль со стороны и видите, что ось поворота колеса наклонена в сторону задней части, то такой кастер принято называть положительным. Чем больше смещение кастера в позитивную сторону, тем больше будет стабильность автомобиля на прямой. Но при осуществлении поворотов необходимо будет прикладывать больше усилия на руль. К тому же, на поворотах внешнее колесо немного будет опускать авто, а внутреннее – приподнимать, таким образом, будет создаваться боковой крен, что вовсе нежелательно.

Схождение – расстояние между плоскостью вращения колеса и направлением движения. Схождение измеряется в градусах/минутах либо же миллиметрах. Схождение влияет на стабильность прямолинейного движения, на износ шин, а также на управляемость при поворотах.

Если колеса по ходу движения направлены в разные стороны, то такое схождение называется отрицательным. Необходимо избегать слишком больших значений схождения, поскольку чрезмерно отрицательное схождение будет способствовать сильному изнашиванию внутренних кромок шин, а при чрезмерно положительном – изнашиваться будут внешние кромки шин.

Случается, что для поддержания рабочей температуры шины используют эффект трения резины от сильного схождения. Стоит также отметить, что при частом трении шины стираются и лысеют, а это, в свою очередь, не способствует улучшению сцепления во время торможения и поворотов.

Выделяют динамическое и статистическое схождение. Во время движения колес, в зависимости от податливости соединительных шарниров и кинематики подвески, угол установки колес способен меняться. К примеру, во время разгона ведущие колеса будут стремиться к положительному схождению.

2. Инструменты для выставления развала — схождения.

Специалисты рекомендуют проводить регулировку развала — схождения для автомобилей отечественного производства раз в 15 тыс. км, а для авто иностранного производителя – раз в 30 тыс. км. Но потребность в подобной процедуре может возникать по разным причинам. Все будет зависеть от того, как часто вы используете автомобиль, насколько вы любите «лихачить», по каким дорогам приходится ездить. У одних водителей необходимость в регулировке развала может возникать даже каждый месяц, а у других – раз в три года.

Если вы всерьез задаетесь вопросом: «Как выставить развал — схождение самому?», то, прежде всего, вам необходимо подготовить необходимые для этого инструменты. В целом, никакого замысловатого оборудования не понадобится, все это найдется в любом гараже:

1. Линейка со шкалой или штангенциркуль.

2. Шнур с отвесом.

3. Мел или маркер.

4. Набор инструментов (стандартный набор ключей).

5. Смотровая яма, либо же просто ровная поверхность.

Наверняка вы представляете процесс выставления развала — схождения колес как полностью компьютеризированный процесс, где автомобиль загоняется на специальный стенд, и на мониторе появляются цифры, свидетельствующие о величине отклонения. Именно такой метод применяют на современных автосервисах. Конечно же, его отличает точность измерений, однако сам процесс выравнивания все равно происходит вручную. Из этого возникает логический вопрос: зачем платить больше, если можно обойтись и без компьютерной диагностики? Делимся подробной инструкцией, как это все сделать самому.

3. Технология регулировки развала — схождения.

Если все необходимые инструменты для выставления имеются, можно приступать к пошаговой регулировке. Технология регулировки развала — схождения обязательно должна начинаться с банальной перепроверки трех основных моментов:

— давление в покрышках не должно быть разным. Допустима максимальная разница в 0,5 атмосфер;

— ходовую часть автомобиля. Она должна находиться в идеальном состоянии. Если же в процессе проверки вы определили, что она требует ремонта, то проводить регулировку развала — схождения не имеет смысла – в первую очередь необходимо привести в порядок ходовую;

— загрузку автомобиля (убедитесь, что багажник не прогибается под несколькими мешками цемента или картошки).

Поводов для того, чтобы заняться развалом – схождением, может быть очень много. Однако внеплановая регулировка должна проводиться при таких обстоятельствах:

1. Если вы «поймали» яму, и диск колеса деформировался.

2. Если выполнялись ремонтные работы ходовой части на передних колесах.

3. Если при выходе из поворота плохая отдача руля.

4. Если был изменен клиренс.

5. При сезонных сменах покрышек.

6. Если имеются отклонения от прямолинейного движения на ровной дороге.

7. Если вы начали замечать, что новые покрышки за короткий промежуток времени сильно износились. Если повод для регулировки развала — схождения колес у вас имеется весомый, можете смело приступать к работе. Начнем с подготовительного этапа, который заключается в следующем:

1. Установите автомобиль на ровную поверхность. Лучше, если это будет смотровая яма или эстакада.

2. Потом колеса выставляются прямо. Снизу и сверху внешней стороны передних колес необходимо нанести метки. Метку следует поставить в том месте, где отвес соприкасается с ободом.

3. Затем к крылу прикладывается шнур с отвесом, и при помощи линейки или штангенциркуля измеряется расстояние между шнуром и ободом на уровне меток. Отклонение не должно превышать 0,3 см.

4. Все замеры желательно записать. Так вы сможете сравнить исходное положение колес с тем, в которое вы их поставите в процессе выравнивания. Это и будет для вас основным ориентиром. Если произведенные замеры указывают на наличие отклонения от нормы, вам все-таки придется выставлять развал — схождение. Для этого вам придется выполнить следующие действия:

1. Сначала необходимо демонтировать колеса.

2. Рычаги подвески автомобиля крепятся с помощью таких элементов как болт с эксцентриком, контргайка. Отпустите свободно гайку, для того чтобы можно было свободно поворачивать эксцентрик.

3. Потом эксцентрик необходимо проворачивать в нужную сторону в зависимости от результатов измерений. Вы увидите, что вращается и подвеска.

4. В итоге вы должны выставить оптимальный угол развала (+/-1 градус для авто на переднем приводе, и +1/+3 градуса для машин с задним приводом).

5. Новый результат сверьте с прежними записями, сделанными в начале замеров.

6. Отпущенные гайки подтяните и снимите машину с домкрата.

7. На несколько метров прокатите машину, потом верните в исходное положение.

8. Повторно сделайте замеры развала. Если результаты удовлетворительны с первого раза, то это говорит о том, что вы полностью освоили процесс регулировки развала — схождения колес. Если же результат неудовлетворительный – повторите попытку. И так для каждого колеса.

Регулировка схождения при помощи телескопической линейки

Лучшим инструментом при регулировке схождения считается обычная телескопическая линейка с самой обычной шкалой.

Начинать работу, как и в предыдущем случае, необходимо с выставления машины на домкрат. Нанесите отметки, но уже на внутренней поверхности шин. Затем линейку надо выставить в натянутом положении к отмеченным точкам и при этом зафиксировать нулевую точку. Сама линейка не должна прикасаться к элементам кузова.

Вращая рулевую тягу, отрегулируйте схождение. С каждой стороны тяги можно пододвигать на полдюйма. Далее закрепите все гайки и снимите машину с домкрата. На несколько метров откатите авто, после чего верните в исходное положение. Снова проведите замеры. Если результаты порадовали, окончательно затяните гайки и эксцентрик.

На этом процесс регулировки развала — схождения можно считать завершенным. Однако через несколько дней не лишним будет еще раз осуществить замер положения колес и сравнить их с теми показателями, которых вы добились во время регулировки. Если что-то поменялось – значит, вы недостаточно затянули крепежные болты, или же проблема скрывается в чем-то другом. Поэтому лучше будет не браться за повторную регулировку, а отправиться на СТО для дополнительной диагностики автомобильных колес и развала -схождения.

Как сделать развал-схождение своими руками. Основные правила

Наш блог

Доска автообъявлений

Последние статьи
