Гбц ремонт трещин: Можно ли устранить трещины в ГБЦ самому?

Содержание

Трещина в блоке цилиндров: признаки и причины

Автор admin На чтение 4 мин. Просмотров 9k.

Независимо от того, какой металлический сплав применяется в изготовлении блока, со временем в ходе работы может образоваться трещина в блоке цилиндров двигателя.

Визуально можно выявить глубокие разрывы, а вот микротрещины «на глаз» не определить.

Вероятные симптомы и причины

Ниже описаны признаки, по которым можно косвенно определить трещину в блоке или головке. Хотя, описанные признаки могут означать и иные неисправности.

Перегрев двигателя, из системы полностью вытекает антифриз. Если не стоит вопрос о герметичности самой системы охлаждения, в этом случае необходимо проверить насколько хорошо затянуты болты ГБЦ. Важно: будьте осторожны, при протяжке болтов они могут лопнуть.
Некорректная работа прибора управления температурой (термопары), вследствие перегрева происходит деформация головки блока цилиндров.
Неисправность пробки расширительного бачка, в которой клапан не держит давления, образуются воздушные пробки.
В тёплую погоду происходит колебание температуры двигателя. Стрелка термодатчика производит резкие скачки в сторону увеличения, либо уменьшения температур.
Вибрация двигателя или «троение», особенно это ощутимо при подъёме в гору. Как показывает практика, это один из распространенных симптомов образования именно микротрещин. Важно: чтобы подтвердить наличие микротрещин на блоке цилиндров или убедиться, что есть трещина в ГБЦ, выкрутите свечу зажигания. Если свеча мокрая, попробуйте жидкость на язык. Сладкий вкус означает что это антифриз, попадающий через микротрещину в масло. Долейте охлаждающую жидкость и включите двигатель, не закрывая капот и крышку расширительного бака. Если жидкость сразу начнёт кипеть, это верный признак наличия трещины в ГБЦ.
Велика вероятность появления трещин возле направляющей втулки или втулки впускного клапана. В этом случае головку придется менять.
Уходят газы. Для определения утечки можно надеть резиновую медицинскую перчатку на расширительный бачок, или горловину радиатора, и закрепить канцелярской резинкой. Если перчатка надувается, значит проблема есть.

Антифриз лучше использовать импортный и безсиликатный G-11 – для алюминиевых блоков. Для чугунных блоков цилиндров лучше использовать антифриз красный, штатный. Он рассчитан под температуру -80 +135.

На заметку: на верхней плоскости блока цилиндров могут появиться трещины вследствие плохой промывки и продувки блока перед сборкой. В результате этого в резьбовых отверстиях под болты остается грязь и жидкость.

Методы определения

Чтобы окончательно убедиться в образовании микротрещин, существует несколько способов определения дефектов.

Производится установка магнитов по корпусу устройства или ГБЦ. Сверху насыпается металлическую стружку. Она начинает двигаться к местам установки магнитов, забиваясь в трещины.
На тщательно промытую ацетоном либо керосином поверхность ГБЦ наносим особую жидкую краску и ждем 10 минут. После этого чистой тряпкой стираем оставшуюся краску. Дефекты после такого метода обнаруживаются сразу.
Для проверки целостности можно использовать жидкость. Для этого необходимо герметично закрыть все отверстия и залить в канал воды. С помощью насоса закачиваем в канал воздух под давлением 0,7 Мпа. Оставляем блок в таком состоянии на несколько часов. Ушедшая вода скажет о том, что в головке блока присутствуют дефекты. Таким же образом целостность проверяется путем погружения блока в емкость с водой. В этом случае пузырьки покажут место трещин.

<div id="yandex_rtb_4" class="lazy lazy-hidden yandex-adaptive classYandexRTB"></div> <script type="text/javascript">if(rtbW>=960){var rtbBlockID="R-A-744125-3";} else{var rtbBlockID="R-A-744125-5";} window.yaContextCb.push(()=>{Ya.Context.AdvManager.render({renderTo:"yandex_rtb_4",blockId:rtbBlockID,pageNumber:4,onError:(data)=>{var g=document.createElement("ins");g.className="adsbygoogle";g.style.display="inline";if(rtbW>=960){g.style.width="580px";g.style.height="400px";g.setAttribute("data-ad-slot","7683656859");}else{g.style.width="300px";g.style.height="600px";g.setAttribute("data-ad-slot","7683656859");} g.setAttribute("data-ad-client","ca-pub-5948177564140711");g.setAttribute("data-alternate-ad-url",stroke2);document.getElementById("yandex_rtb_4").appendChild(g);(adsbygoogle=window.adsbygoogle||[]).push({});}})});window.addEventListener("load",()=>{var ins=document.getElementById("yandex_rtb_4");if(ins.clientHeight =="0"){ins.innerHTML=stroke3;}},true);</script>
Места расположения дефектов, за устранение которых браться не стоит.

на клапанных гнёздах;
на зеркалах цилиндров;
на плоскости прилегания блока и головки.

Как заделать поврежденные места

Заделывание электросваркой

Засверлить трещины сверлом, чтобы они не пошли дальше и не начали увеличиваться во время работы. Зашлифовать.

Разогреваем блок до 600-650 градусов. Для заделки используем пруток присадочный из чугунно-медного сплава, диаметром 5 мм и флюс. Шов предохранить от окисления с помощью буры.

На поверхности в блоке двигателя должен остаться ровный слой с выступом не более 2 мм. После этого охлаждаем блок в термошкафу.

Электродуговая сварка

В этом случае подогрев блока не требуется. Электронная проволока идёт в качестве присадочного материала. Аргон используется как среда для сварки. Не допускайте перегрева свыше 60 градусов.

Заделка трещин ГБЦ

Нагреваем головку до температуры 200 градусов. Используем для этого ацетиленовую горелку. Заделывание производится при помощи постоянного тока. Диаметр электрода выбираем в зависимости от ширины и толщины стенки.

Приварка заплаты

Подбираем кусок металла, размером с трещину. Жестянкой обворачиваем медные электроды из медного сплава и привариваем заплату. Шлифуем и в довершение покрываем эпоксидной пастой.

Применение эпоксидной пасты

Разлом разделать шлифовкой и засверлить концы трещин сверлом, диаметром не более 85 мм. В отверстия засадить медные заглушки. По очертаниям трещин проходимся насечкой, для создания искусственной шероховатости.

Поверхность обезжириваем с применением ацетона, подогреваем с помощью инфракрасной лампы до температуры 80 градусов. На разлом наносим эпоксидную пасту в следующей последовательности:

1 слой 1 мм,
второй 2-3 мм,
третий 3-4 мм.

Выдержать в течение суток при температуре 20 градусов, затем необходимо просушить место ремонта в сушильной камере, при температуре 90 градусов, в течение одного часа.

После просушки склеенный участок зачистить и выровнять шлифовкой.

Мне нравится1Не нравится1

Микротрещина в ГБЦ – неприятно, но поправимо

Головка блока цилиндров считается очень важной составляющей любого двигателя внутреннего сгорания. Практически весь кривошипно-шатунный механизм располагается в блоке цилиндров, а ГБЦ служит своеобразным плацдармом для размещения отдельных элементов ГРМ. В ней также проходят каналы для смазочной и охлаждающей жидкостей, поэтому любая микротрещина в ГБЦ может привести к печальным последствиям. Ну а микротрещины могут возникать по различным причинам, а наиболее распространенная – это перегрев.

Если срок службы ГБЦ солидный и именно это и явилось причиной выхода ее из строя, то можно попытаться произвести ремонт ГБЦ. Но можно и не мучиться, а купить сразу новую головку, либо подобрать подержанную, в более-менее рабочем состоянии.

Если же микротрещины или другие неприятности образовались после перегрева, то первое, что нужно проверить, это плоскость ГБЦ – после перегрева практически всегда она деформируется, это относится почти к 80-ти процентам отечественных и иностранных автомобилей. Деформированную головку, пусть даже там и не обнаружено микротрещин, ставить категорически запрещается. Впрочем, даже если Вы ее и поставите, то далеко на таком двигателе не уедете – прижать как следует прокладку она не сможет, так что из-под ГБЦ будут постоянно сочиться охлаждающая жидкость и масло, а по прошествии некоторое время она и вовсе прогорит, так что выхлопные газы будут выходить не из трубы, а под капот автомобиля.

Еще одна распространенная проблема, возникающая вследствие перегрева и влекущая необходимость ремонта двигателя, это образование микротрещин. Но это больше относится к дизельным двигателям. Микротрещина в ГБЦ возникает обычно между клапанами, либо между отверстием для форсунки и клапанным гнездом. Зачастую такую микротрещину при визуальном осмотре обнаружить не удается, поэтому во время проверки головки эти места нужно тщательно осмотреть, предварительно как следует очистив поверхность от нагара. Можно провести по поверхности ГБЦ ногтем – если там имеется трещина, то ноготь за нее зацепится, пусть даже ее и не будет видно.

Еще один признак того, что в наличии имеется микротрещина в ГБЦ, можно обнаружить во время работы двигателя. Нужно просто открыть крышку радиатора и посмотреть внутрь – если микротрещина есть, то в радиаторе будут видны пузырьки воздуха. Находящиеся в камере сгорания газы в момент сжатия подвергаются огромному давлению, так что просачиваются через микротрещину и попадают в магистраль охлаждающей жидкости, ну а уже оттуда в радиатор. Казалось бы, страшного в этом ничего нет, но если газов будет слишком много, то это может повлиять на качество охлаждения и в результате двигатель все равно перегреется.

Но есть и хороший момент – любые микротрещины подлежат ремонту, так что отчаиваться не стоит. Главное – это вовремя обнаружить ее, пока процесс не зашел слишком далеко, после чего сразу же отправиться на станцию техобслуживания.

Смотрите также:

Все статьи >>

симптомы, как обнаружить и заделать

Деформации ключевых элементов двигателя, таких как блок цилиндров и головка блока цилиндров, являются серьезными неисправностями, которые при несвоевременном устранении могут привести к необходимости капитального ремонта мотора. Образование трещин в блоке цилиндров двигателя и головки блока цилиндров — одна из самых сложных поломок в автомобиле. Возникнуть трещины могут по причине удара (например, при ДТП), из-за высокого износа или производственного брака. В рамках данной статьи рассмотрим, как определить, что треснул блок цилиндров двигателя или ГБЦ, и что с этим можно сделать.

Оглавление:
1. Симптомы образования трещины в блоке цилиндров и головке блока цилиндров
2. Как обнаружить трещины в блоке цилиндров
3. Как заделать трещину в блоке цилиндров
- Методом сварки
- Методом наложения эпоксида и стеклоткани
- Методом SEAL-LOCK

Симптомы образования трещины в блоке цилиндров и головке блока цилиндров

Есть несколько признаков, при обнаружении которых стоит бить тревогу и отправлять двигатель на диагностику. Они могут указывать, как на образование трещин в двигателе, так и на другие неисправности. Наиболее часто о трещинах в блоке цилиндров и ГБЦ свидетельствует:

Регулярный перегрев двигателя. Если из-за трещины система перестала быть герметичной, это приведет к вытеканию охлаждающей жидкости и постоянному перегреву двигателя. Также такая проблема может возникать из-за прогара или других дефектов прокладки блока цилиндров;
Проблемы с работой прибора для контроля температуры (термопары). Это чревато сильным перегревом двигателя и его деформацией;
В расширительном бачке не держится давление и образуются воздушные пробки;
Некорректные показатели датчика температуры. Если стрелка датчика температуры хаотично меняется, то в большую, то в меньшую сторону, это может указывать на резкие скачки температуры самого двигателя при работе;
Вибрации двигателя. Один из наиболее очевидных признаков наличия трещин в блоке цилиндров. Если двигатель излишне вибрирует или “троит”, особенно при движении в горку, это может указывать на наличие микротрещин в блоке двигателя.

Как обнаружить трещины в блоке цилиндров

Далеко не всегда, когда речь идет о трещине в блоке цилиндров, подразумевается серьезный заметный на глаз дефект. Довольно часто это микротрещины, которые можно определить одним из следующих методов:

Пневматической опрессовки;
Использования ультразвукового сканирования;
Применения специализированного магниточувствительного оборудования;
Гидроконтроля.

Каждый из этих способов позволяет установить, имеются ли микротрещины в блоке цилиндров, и где они конкретно находятся. Чаще всего в сервисных центрах при отсутствии специализированного оборудования для диагностики блока цилиндров используют метод поиска трещины с помощью воды или воздуха.

Суть данного метода проста — внутрь блока цилиндров закачивается вода, и если она просачивается, значит, в этом месте имеется трещина. При использовании воздуха внутрь закачивается воздух, а сама деталь погружается под воду, тем самым по наличию пузырьков на поверхности воды можно будет понять, есть ли трещина.

Обратите внимание: Чтобы точно определить место трещины, можно использовать магниты. Они устанавливаются по краям от предполагаемого раскола блока цилиндров, после чего между ними пространство засыпается проводящими опилками. Если трещина имеется, линии магнитного поля разорвутся, и опилки будут собираться в месте, где находится микротрещина.

Как заделать трещину в блоке цилиндров

В зависимости от масштаба повреждения, можно использовать различные способы ремонта блока цилиндров. Стоит отметить, что в некоторых случаях целесообразнее произвести замену блока, а не его ремонт.

Методом сварки

Самый распространенный способ заделывания трещины в блоке цилиндров. При этом сваривание блока цилиндров достаточно сложная работа, поскольку предполагает четкое соблюдение технологического регламента. Если допустить ошибки при сварке, в процессе работы двигателя шов разойдется и проблема вернется.

При сварке изначально происходит засверливание концов трещины на блоке цилиндров. Это необходимо сделать, чтобы избежать вероятности распространения трещины. Засверливание и дальнейшая шлифовка проводятся под углом в 90 градусов.

Далее начинается сам процесс сварки. Для этого блок цилиндров нужно разогреть до 650 градусов по Цельсию, после чего с помощью присадочного чугунно-медного прута и флюса накладывается сплошной шов. Далее деталь постепенно охлаждается в термошкафу.

Важно: Нельзя резко охладить деталь, иначе это приведет к разрыву шва.

Стоит отметить, что можно выполнить сварку блока цилиндров не разогревая его. Для этого стоит воспользоваться электрической сваркой и медными электродами в жестяной обертке. По окончанию работ наложенный шов обязательно необходимо обезжирить при помощи ацетона или специальных составов. Поверх шва далее нужно нанести слой эпоксидной пасты шпателем. Далее деталь нужно “подсушить”, оставив ее при комнатной температуре на 24 часа, чтобы эпоксид полностью засох. Завершающая стадия — шлифовка обработанного шва.

Методом наложения эпоксида и стеклоткани

Простой способ, который позволяет устранить незначительные трещины на поверхности блока цилиндров. Метод подразумевает создание на поверхности трещины дополнительного слоя, выполненного из эпоксидной пасты и стеклоткани.

Для заделывания трещины данным способом предварительно нужно хорошо обезжирить поверхность, чтобы накладываемые составы лучше “прижились”. Далее поочередно накладывается несколько слоев эпоксидной пасты и несколько слоев стеклоткани. Последним слоем должен быть именно эпоксид.

Методом SEAL-LOCK

Довольно трудоемкий современный способ устранения трещин блока цилиндров. Его явное преимущество — возможность проводить работы без сварки и без демонтажа самого двигателя. Суть метода заключается в заполнении имеющихся трещин мягким металлом.

Выполняется работа следующим образом:

Первым делом нужно локализовать повреждение. Трещина с краев засверливается;
После этого поперек трещины высверливаются отверстия с предусмотренным технологией шагом. В данные дырки помещаются стяжки-скобы, связывающие края трещины. Подбирать скобы следует исходя из вида раскола. На станциях технического обслуживания обычно имеются самые распространенные скобы по длине и форме, при необходимости они могут быть выполнены на заказ для конкретного разлома;
Между установленными скобами просверливается отверстие и выполняется при помощи специального метчика нарезка конусной резьбы;
Для устранения окисной пленки выполняется обработка полученного отверстия;
Заглушка-конус закручивается в образованное резьбовое отверстие;
Следом нужно подпилить “лишнюю” часть заглушки, которая возвышается над площадью поверхности блока цилиндров. После обязательно “докрутить” при помощи специальных инструментов заглушку посильнее, в результате чего подпиленная область обломается;
Далее нужно выступающие остатки заглушки зашлифовать;
После этого переходят к высверливанию следующего отверстия, которое должно частично перекрывать прошлое отверстие с установленной заглушкой. Таким образом заполняется заглушками вся трещина;
Образованный данными заглушками шов после окончания работ нужно обязательно дополнительно спрессовать, чтобы он более надежно фиксировал разрыв.

В отличие от метода ремонта путем сварки шва, способ SEAL-LOCK позволяет получить более надежный шов, который не восприимчив к температурным перепадам.

Загрузка…

Как проверить и определить микротрещину в блоке двигателя – важные советы и подсказки

Опытный автомобилист знает, что работа автомобиля зависит от работоспособности двигателя. А одним из основных узлов мотора является головка. Как проверить ГБЦ на микротрещины и каковы признаки появления трещин на головке? Подробнее об этом можно узнать здесь.

В большинстве случаев износ мотора происходит в его верхней части, то есть на головке. Причин, которые влияют на выход из строя блока, множество.

Распространенной является перегрев мотора, когда из системы охлаждения полностью вытекает антифриз. Это происходит в результате некорректного затягивания штифтов ГБЦ.

Это и неправильная работа устройства регулирования температуры, может стать причиной деформации плоскости ГБЦ.

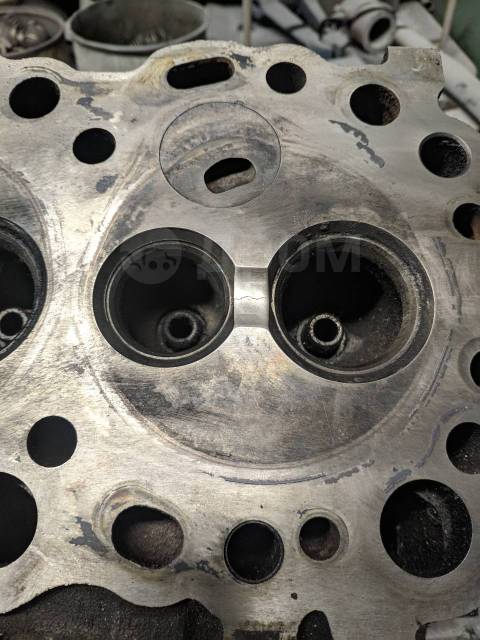

Стрелкой отмечен дефект поверхности

Рассмотрим признаки и симптомы, которые свидетельствуют о появлении трещин на ГБЦ и необходимости ремонта агрегата:

Моторная жидкость пенится, в ней появляются пузырьки. Если в головке образовалась трещина, в масло может попадать охлаждающая жидкость. В этом случае антифриз будет уходить из расширительного бачка по неизвестной причине. Если нужно постоянно доливать хладагент в систему, это должно насторожить хозяина машины. В этом случае в расширительном бачке антифриза будет образовываться масляная пленка — это точный симптом появления микротрещины в головке двигателя. При такой неисправности в теплую погоду температура мотора будет то падать, то подниматься. Этот признак не распространенный, но если заметили, что стрелка на датчике температуры то опускается, то опять поднимается, то это должно насторожить.
Троение двигателя. ДВС очень вибрирует, особенно при езде в гору. Этот симптом является следствием образования микротрещины. Если в него попадает антифриз, а масло не пенное, то есть другой способ вычислить неисправность. Для этого нужно демонтировать свечу и посмотреть на нее: если на свече есть жидкость, то вытрите ее пальцем и приложите на язык. Любой антифриз имеет сладковатый привкус. Если это так, то на головке блока вашего авто образовалась трещина.Дефект на ГБЦ
Моторная жидкость уходит, ее постоянно нужно доливать. В этом случае по антифризу вычислить трещинку не выйдет. Если щель появилась рядом с направляющей втулкой впускного клапана, то при работе двигателя масло будет затягивать в цилиндр. Если во впускной клапан будет попадать ОЖ, то при долгой езде она в буквальном смысле слова отмоет поршни до идеальной чистоты. Проверить это легко: открутить свечи и посмотреть на состояние поршней.
Кипение ОЖ. Заметили, что антифриз постоянно кипит, откройте капот и крышку расширительного бачка. Долейте столько жидкости, сколько ни хватало и заведите мотор. Если антифриз сразу начнет кипеть, то сомнений в неисправности быть не должно.

Загрузка …

Варианты диагностики проблемы

Чтобы сделать ремонт и устранить микротрещины, нужно быть полностью уверенным в том, что они есть. Рассмотрим несколько вариантов диагностики, которые можно провести дома.

Магнитно-порошковая диагностика

Метод является самым оперативным видом ремонта в обнаружении микротрещин. Заключается в следующем: со всех сторон головки блока цилиндров установить магниты. ГБЦ сверху обсыпать металлической стружкой, она начнет перемещаться к магнитам, оставаясь на трещинах и вмятинах. Так, заметить трещинки не составит труда.

Металлическая стружка для диагностики

Диагностика при помощи жидкости

Чтобы проверить ГБЦ на наличие дефектов этим методом, понадобится специальная красящая жидкость.

Поверхность головки тщательно промыть, для этого использовать ацетон, керосин или другой вид растворителя.
Специальную жидкость нанести на очищенную поверхность и подождать несколько минут.
Затем чистой тряпкой смыть остатки жидкости. Если на ГБЦ есть дефекты, то они будут видны невооруженным глазом.

Проверка давлением

Способ может быть реализован несколькими методами: с погружением головки цилиндров под воду и без него. Сделать проверку с погружением в воду:

Если решили произвести диагностику с погружением головки цилиндров в воду, то нужно плотно закрыть все каналы контура верхней части агрегата, после чего поместить его в емкость и налить туда горячую воду.
Затем в контур ГБЦ подать сжатый воздух и там, где появятся пузырьки, будут находиться микротрещины.

Оборудование для диагностики давлением

Метод без погружения блока в воду осуществляется для поиска дырочек в пробитых шинах:

необходимо крепко закрыть все каналы контура ГБЦ.
После этого на поверхность крышки головки следует налить мыльный раствор.
В контур нужно подать воздух. Там, где на поверхности головки будет обнаружен дефект, появятся мыльные пузырьки.

Проверка водой

Метод не отличается от предыдущего. Разница только в том, что головку не нужно опускать в воду, а воду следует залить в нее:

Все отверстия герметично закрыть.
В канал налить воды побольше.
Затем, используя обычный насос, нужно накачать воздуха в канал, чтобы сделать давление не менее 0.7 МПа.
После необходимо дать постоять головке несколько часов. Если вода ушла, это свидетельствует о дефектах головки. Значит, без ремонта не обойтись.

Аргонная сварка поверхности

Ремонт дефектов

Ремонт трещин блока желательно проводить при помощи сварки, этот метод является наиболее эффективным и надежным.

Перед началом ремонта нужно вырезать кусок металла, по своим размерам соответствующий трещине. Глубина канавки должна быть не менее 8 мм, а форма должна быть клиновидной.
Перед тем как заварить головку, ее нужно нагреть до температуры 200 градусов. Для этого можно использовать ацетиленовую горелку, но не паяльник.Заваривание трещин головки
Для ремонта используйте газовую установку с присадочными материалами. Эффективные результаты получаются при аргонно-дуговой сварке. К ГБЦ нужно подключить массу. Дуга должна гореть между головкой и электродом, туда же и следует подложить кусок металла, который будет заделана трещина.
Когда сварка завершена, шов тщательно зачищаем и еще раз опрессовываем. Если дефектов нет, то поверхность головки нужно отфрезеровать.

Видео «Ремонт микротрещин»

Была ли эта статья полезна?Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Источник: https://avtozam.com/dvigatel/grm-kshm-gbc/diagnostika-gbts-na-mikrotreshhiny/

Обнаружение микротрещин

Рейтинг: 5 / 5

Чтобы детали двигателя могли служить долго и в полной мере выполнять свои функции, при ремонте двигателя следует выполнять дефектовку деталей.

Для обнаружение микротрещин используют соответствующее оборудование, многие повреждения невозможно обнаружить невооруженным глазом.

Некоторое оборудование отлично подходит для выявления скрытых проблемных областей в детали, о таком инструменте мы поговорим ниже. Существует несколько методов обнаружения микротрещин, пористости, толщины стенок цилиндра.

Звуковые тестеры

Эти приборы хорошо подходят для измерения толщины, а нам пригодится для замера стенки цилиндра, (не все цилиндры можно вынуть из блока) И так тестер состоит из самого прибора и отдельно подключенного зонда, испускающего сигнал, который проходит через материал. Когда сигнал достигает противоположной стороны материала, сигнал возвращается к зонду, тестер основываясь на время за которое сигнал был отражен и вернулся к зонду выводит на дисплее показания толщины.

Проверки измерения зондом проводятся от вершины цилиндра до самого низа и по всему диаметру. Особенно важно проверить области, где есть каналы охлаждения. Возможность измерить толщину стенок цилиндра дает полную картину к расточке, если мы хотим значительно увеличить рабочий объем двигателя. Слишком тонкие стенки образуются из за износа или коррозии со стороны охлаждающих каналов.

Толщина стенок цилиндра не может быть тоньше 3 мм, иначе цилиндр попросту лопнет при эксплуатации.
Для турбированых двигателей минимальная толщина будет несколько больше, все зависит от рабочего давления газа.
Перед использованием звукового тестера он должен быть откалиброван.

Измерения проводятся во всех цилиндрах без исключения, особенно чугунные блоки могут изначально иметь разную толщину стенок. Таким образом можно оценить состояние блока и его пригодность к использованию, стоит ли вкладывать деньги в его ремонт и сможет ли он выдержать нагрузку.

Магнитный тестер микротрещин

Применяется только к чугунным и стальным материалам. Процесс тестирования основан на распределении металлического порошка на поверхности метала имеющего магнитные свойства. То есть деталь подвергают магнитному полю, наносят очень мелкий металлический порошок на подозреваемую область с трещиной и по результатам распределения порошка можно судить о целостности испытуемой детали.

Например, проверим седло клапана на микротрещины, для этого следует очистить поверхность растворителем и тряпкой, ни в коем случае не механическим способом, ножом или наждачной бумагой, это может скрыть трещину и в дальнейшем усложнить ее обнаружение.

И так поверхность чистая и сухая, наносим специальный металлический порошок на поверхность седла клапана и подносим магнит, в случае если есть микротрещина, то порошок соберется в нее и это будет заметно, или же наоборот расползется от места трещины, в зависимости от того как расположены полюсы магнита по отношению к испытуемой детали. Поэтому вращаем магнит относительно поверхности головки

Поиск микротрещин ультрафиолетом

Для диагностики микротрещин применяется намагничивание детали, опять же только сталь или чугун и специальная жидкость, имеющая свойства проникать в мельчайшие трещины, а также светится под действием ультрафиолетовых лучей.

Для начала деталь обливается раствором, на примере коленчатый вал, так же можно диагностировать и шатуны. Второй этап намагничивание детали с помощью специального прибора. После этого в темноте зажигается ультрафиолетовая лампа, любые микротрещины будут показаны как ярко светящаяся линия.

Заключительный этап, после выявления дефекта и его обозначения, следует размагнитить деталь обратной полярностью и очистить от раствора.

Не стоит оставлять детали намагниченными так как к ним в дальнейшем будут прилипать металлические частицы, продукты износа из масла и может повлиять на дальнейшую работу двигателя.

Проникающая краска

Этот фотохимический процесс выявления микротрещин используется без ультрафиолетового излучения. Применим к любым металлам сталь, железо, медь, алюминий, титан и д.р. Окрашивается деталь специальной краской поскольку нет необходимости в магнитном поле этот процесс можно использовать и для пластиковых деталей.

Набор включает в себя обычно 3 химиката, растворитель, краска и проявитель. Растворитель готовит поверхность, очищая и обезжиривая. Распыляется проникающая краска на поверхность детали. Она просачивается в любые трещины, ямы и дефектные зоны.

Через некоторое время краска пропитывает деталь и подсыхает применяется специальный проявитель, который реагирует с краской и становятся хорошо заметными области с высокой концентрацией краски в таких местах как трещины.

Существует два типа этих наборов: Каждый позволяет обнаруживать трещины, второй тип отлично может обозначить трещину под ультрафиолетовым излучением. После выявления трещины используется тот же растворитель чтобы очистить делать от краски.

Источник: https://enginepower.pro/blogi/65-obnaruzhenie-mikrotreshchin.html

Микротрещина в блоке двигателя – это больше не проблема

Мотор – это железное сердце каждого транспортного средства. При выходе из строя какой-либо его комплектующей существует большая вероятность полного выходя из строя всего агрегата.

Особенно, если идёт речь об столь сильных поломках, таких как деформация головки или блока цилиндров. Если не устранить их своевременно, придётся делать капитальный ремонт двигателя.

Отметим, что трещины в данных узлах являются одними из самых сложных неисправностей. Возникают, как правило, после дорожно-транспортного происшествия при высоком уровне износа деталей или производственном браке.

Причины и признаки неисправности

Ниже описаны «симптомы», которые гласят о наличии трещины в головке или блоке.

Важно! Эти же признаки могут определять и иные неисправности! Поэтому не следует делать поспешные выводы.

Мотор перегревается, вытекает антифриз или иная охлаждающая жидкость. Чтобы удостоверится, что проблема не в трещине, проверьте насколько хорошо затянуты болты ГБЦ, а также герметичность системы.
Некорректно работает система управления температурой. Из-за перегрева деформируется головка блока цилиндров.
Выход из строя пробки расширительного бачка, из-за чего происходит образование воздушных масс.
В летний период года стрелка термодатчика резко скачет в разные стороны.

Также к симптомам можно отнести «троение», что особо сильно ощущается во время движения под горку.

Важно! Для того чтобы убедиться в наличии трещин, необходимо отвинтить свечу зажигания. После в прямом значении этого слова попробуйте жидкость со свечи на вкус.

Если она оказалась сладкой, значит охлаждающая жидкость попадает в масло через трещину. В таком случае попробуйте долить масло в систему и завести автомобиль (при этом, не закрывая крышку расширительного бака).

Если она сразу же будет кипеть – значит, микротрещина в ГБЦ стопроцентно присутствует.

Отметим, что часто трещины возникают возле втулки (направляющей или впускного клапана). В таком случае, придётся полностью заменить головку.

Ещё один из признаков – уход газов. Чтобы узнать, что причина именно в этом, рекомендуем надеть на расширительный бачок резиновую перчатку. Если со временем она надуется, значит, есть проблема.

Диагностика проблемы

Перед тем, как приступить к ремонтным работам, необходимо быть на все сто процентов уверенным, что проблема действительно в трещинах. Для того чтобы в этом убедиться, мы предложим вам несколько способов диагностики.

С помощью жидкости

В этом случае используется специальная красящая жидкость.

Итак, в первую очередь, необходимо максимально качественно вымыть поверхность головки (применяя при этом ацетон или иную соответствующую жидкость).
Далее жидкость нужно нанести непосредственно на поверхность.
По истечению нескольких минут остатки жидкости нужно смыть при использовании чистой тряпки.

Магнитно-порошковая проверка

Данный способ считается одним из самых быстрых в обнаружении трещин. Как происходит проверка? С каждой стороны головки устанавливаются магниты. Затем, сверху нужно посыпать металлическую стружку. Если есть трещины, она начнет прилипать к магнитам, останавливаясь в лучшем случае на вмятинах, а в худшем – на трещинах.

Проверка водой

Этот метод подобен к предыдущему. Вся разница межу ними заключается в том, что не нужно опускать головку воду, а совсем наоборот – её необходимо залить в головку:

Проверьте всевозможные отверстия на факт герметичности.
После влейте в воду канал.
Далее, пользуясь насосом, накачайте воздух в канал.
Оставьте обрабатываемую деталь на несколько часов. Если вы заметите, что вода ушла, значит, проблема с головкой и её нужно менять или в лучшем случае – ремонтировать (что обойдётся дешевле, но… не будет гарантировать длительность работы данной комплектующей).

Диагностика давлением

Данная методика выполняется несколькими способами: погружение в воду или без него. Как именно выполнять эти операции, читайте ниже.

Погружение в воду:

Изначально закройте все каналы запчасти, на которые может негативно воздействовать вода.
После этого поместите деталь в ёмкость, наполненную водой более 40 градусов Цельсия.
Затем воспользуйтесь сжатым воздухом (в тех местах, где появятся пузырьки, есть трещина).

Процедура без «погружения» выполняется следующим образом:

Как и в предыдущем случае, позаботьтесь о том, чтобы все канали ГБУ были закрыты.
Налейте мыльный раствор на крышку.
Подайте воздушные массы в контур «больной» детали. Если есть дефект, на этом месте образуются мыльные массы.

Как заделать повреждённые места

Обнаружили трещину в блоке цилиндра? Что делать? Сейчас мы вам подробно расскажем, как можно быстро избавиться от подобной проблемы.

Электросварка

Для начала нужно засверлить «больные» места инструментом с целью, чтобы они прекратили увеличиваться в объёме. После их необходимо зашлифовать.

Итак, в начале работы разогреваем блок до 650 градусов Цельсия, после чего при использовании специального прутка делаем шов. Чтобы предотвратить его окисление, нужно использовать буру.

В итоге после окончания работ на поверхности должен быть ровный слой (выступ которого не боле двух мм.). Следующий этап – это термошкаф (охлаждение в нём).

Заделка трещин

Изначально необходимо нагреть обрабатываемую автомобильную комплектующую до температуры не менее 200 градусов Цельсия. Используйте для выполнения этой цели ацетиленовую горелку. Трещина заделывается посредством постоянного тока. Подбирать диаметр электрода стоит исходя из толщины, а также ширины обрабатываемой стенки.

Приварка заплаты

Чтобы выполнить данную операцию, необходимо подобрать кусок металла, соответствующий размеру трещины. Далее нужно приварить подобранный материал. Следующий этап – это шлифовка и покрытие специальной пастой обрабатываемой местности.

Ну что же, теперь вам известно, что такое трещина головки блока цилиндров, а также как бороться с этой проблемой. В любом случае лучше предостеречь поломку, нежели бороться с ней.

Источник: https://drivertip.ru/repair/kak-opredelit-mikrotreschinu-v-bloke-dvigatelya.html

Как проверить и определить микротрещину в ГБЦ

Головка блока цилиндров — основной узел силового агрегата транспортного средства. Появление проблем в его работе приведет к серьезным последствиям, вплоть до выхода из строя двигателя и невозможности эксплуатации автомобиля. Как определить микротрещину в ГБЦ и как самостоятельно произвести ремонт неисправности, будет рассказано ниже.

Определить микротрещину в ГБЦ непросто. Прежде чем диагностировать появление проблем, рекомендуем разобраться в причинах, по которым головка блока цилиндров может треснуть.

Превышение допустимой разности температур

Зачастую трещинки и дефекты в ГБЦ появляются в результате нарушения процесса сгорания топливовоздушной смеси в камере. Это может произойти из-за некорректной работы топливной составляющей или неверно установленного зажигания.

Такие проблемы приведут к увеличению температуры в двигателе на 200 и более градусов по сравнению со штатной. В итоге на самых тонких стенках головки блока появятся микротрещины.

Речь идет об отверстиях для распылителей, стаканов форсунок и т. д.

«Рукотворное» механическое воздействие

В ГБЦ 406 или другой головке блока проблема может быть обусловлена механическим воздействием. К примеру, произойдет разрыв посадочного отверстия для седла клапана в месте рядом с гнездом форсунки. Это происходит в результате перетяжки самой форсунки. В этом месте толщина металла головки составляет не более 2 мм. Определить такие микротрещины можно, но их ремонт обычно нецелесообразен.

https://www.youtube.com/watch?v=jdP2ml9BjLk

Проблем такого плана можно избежать, учитывая следующие нюансы:

Перед установкой новые шайбы следует нагревать на плите либо над газом. Детали нагреваются до посинения, после чего опускаются в холодную воду и охлаждаются. Эти действия обеспечивают мягкость шайб.
Под форсунки нельзя ставить медные шайбы и прочие типы уплотнений, использовавшиеся ранее.
Прежде чем произвести монтаж новых шайб, их состояние следует проверить с помощью магнита. Есть вероятность покупки обмедненных деталей.
После учета этих моментов допускается затяжка форсунки, при этом важно соблюдать регламент, установленный автомобильным производителем. Если эти действия не помогли добиться герметичности, рекомендуется обратиться к специалистам.

Появление микротрещин в ГБЦ автомобиля ВАЗ или другой машины часто обусловлено монтажом направляющих втулок в тонкостенные головки.

При установке необходимо внимательно проверять габариты внешнего диаметра втулки, а также размеры отверстия для ее фиксации. Технологию монтажа нарушать нельзя — в разогретую головку блока запрессовывают охлажденные в жидком азоте втулки.

Если это правило не будет соблюдаться, это приведет к появлению радиальных дефектов от внешнего диаметра направляющей втулки.

Заводские дефекты

Необходимость определить повреждения в головке блока возникает из-за дефектов, допущенных при производстве. Сама ГБЦ имеет сложную конфигурацию, а стенки в ней характеризуются разной толщиной.

При изготовлении могут быть допущены ошибки, которые приведут к непродавливанию металла в определенных местах и нарушению его структуры. В итоге это приводит к появлению небольших пустот и увеличенной скорости образования ржавчины в них.

При последующей эксплуатации поверхность водяной рубашки и камеры сгорания будут соединены, либо возникнут трещины из-за серьезного ослабления в тонких местах.

При нарушении структуры металла сильно ослабятся межмолекулярные связи ГБЦ. Из-за этого материал станет более хрупким, что приведет к появлению дефектов. На практике неисправности такого плана обычно встречаются в перемычках между отверстиями для седел и форсунок. Трещины появляются в каналах, расположенных за клапанами.

Видео о повреждении головки блока опубликовано каналом Ютуб ютубный.

Типичные места образования трещин в ГБЦ

Определить микротрещину в ГБЦ — задача трудная для опытного специалиста. Ведь повреждения образуются не в одном и том же месте. Однако найти их по факту не так сложно. Особенно если у вас есть перечень мест, которые вы можете осмотреть визуально:

Между клапанами двигателя. Дефект будет виден сразу. Обычно он появляется под седлами клапанов, расположенных по соседству.
В дизельных силовых агрегатах микротрещины могут пойти от клапана к форкамере. Такой изъян найти несложно, однако увидеть его проблематично, поскольку он появляется непосредственно под форкамерой и не выходит наружу.
Трещины часто образуются между клапанами и свечами. Увидеть такую неисправность можно без проблем.
Иногда повреждения образуются под направляющими клапанов. Здесь неисправности не видно. В канале клапана достаточно темно, а сам дефект обычно прикрывается направляющей втулкой. Поэтому визуальная диагностика здесь не подходит.

Признаки наличия трещин

Выявление повреждений на корпусе головки блока цилиндров можно осуществить в соответствии с признаками. Подробно рассмотрим симптомы, которые позволят произвести проверку и определить наличие микротрещин.

Масляная система

Первый признак — смешивание моторной и охлаждающей жидкостей. В результате этого в силовом агрегате образуется эмульсия. На поверхности масла появляется пена с белым оттенком. В расширительном бачке с охлаждающей жидкостью образуется пленка из смазки. Такие же признаки свидетельствуют о повреждении прокладки ГБЦ.

Утечка жидкости через трещину в головке блока цилиндров

Впускной канал

При появлении трещин в головке блока во впускной канал будет попадать охлаждающая жидкость. Из-за этого поршни силового агрегата будут отмыты практически до блеска. Вы сможете их увидеть, посмотрев через свечное отверстие. При попадании антифриза во впускной канал, из глушителя будет идти белый дым. Но этот признак наблюдается не всегда.

Канал выпуска

Если трещина появилась в канале выпуска, хладагент пройдёт через трубу в виде пара. После прогрева и раньше силовой агрегат будет выпускать пар, но визуально увидеть это не получится. Расходный материал уходит из расширительного бачка. Не будет и запаха от отработанных газов.

Камера сгорания

Через появившийся дефект часть расходного материала будет поступать в камеру сгорания, но его объем обычно незначительный. Это обусловлено большой разницей в давлении.

Во время работы двигателя происходит сгорание топливовоздушной смеси. Это способствует возникновению высокого давления. Из-за этого в охладительную систему будут поступать отработанные газы.

В результате давление будет более высоким.

Это приведет к увеличению объема магистралей системы охлаждения. А из расширительного бачка начнет доноситься запах отработанных газов. Пока в охладительной системе присутствует высокое давление, расходный материал может попасть в камеру сгорания.

Здесь произойдет разрежение и засос воздуха. В результате большой разницы в давлении охлаждающая жидкость поступает в камеру сгорания. Основной признак — очищенные поршни, запах в расширительном резервуаре, увеличение объема шлангов.

При этом радиатор отопительной системы будет холодным из-за появления в нем воздушной пробки.

Как можно проверить?

Прежде чем сделать ремонт или произвести замену ГБЦ, ее необходимо проверить. Ниже рассмотрим способы, которые позволят выявить наличие повреждений на головке блока цилиндров в домашних условиях. Видео о диагностике ГБЦ на предмет микротрещин снято каналом Ремонт гидравлики.

Магнитно-порошковая диагностика

Этот способ — наиболее быстрый вариант узнать о наличии дефектов. Суть метода заключается в установке магнитов со всех сторон ГБЦ. После их монтажа головку блока следует обсыпать металлической стружкой. Это приведет к ее перемещению к магнитам. А на дефектах стружка будет оставаться, что позволит выявить повреждения.

Проверка давлением

Обнаружить трещину в ГБЦ можно несколькими способами: произвести погружение головки под воду или не делать этого. Способ диагностики с погружением ГБЦ:

Демонтируйте головку блока цилиндров с двигателя. Процесс снятия мы описывать не будем, поскольку он индивидуальный для каждого транспортного средства.
Плотно закройте все каналы контура в верхней части устройства.
Погрузите головку блока в емкость. Налейте в нее горячую воду. Емкость должна быть большой, чтобы ГБЦ полностью была погружена в нее.
После этого в контур устройства подайте сжатый воздух. В месте, где появились пузырьки, есть дефекты и трещины.

Можно не погружать ГБЦ в воду:

Надежно закройте все каналы на контуре устройства.
Приготовьте мыльный раствор, для этого смешайте мыло с водой.
На плоскость крышки ГБЦ налейте получившийся раствор.
Подайте сжатый воздух в контур. В месте, где появились мыльные пузырьки, имеются микротрещины. Видео о диагностике ГБЦ под давлением снял Павел Шилин.

Проверка водой

Этот способ выполняется с помощью воды. Только головку блока цилиндров опускать в нее не нужно, жидкость заливается непосредственно внутрь. Для диагностики вам потребуется насос:

Плотно закройте все имеющиеся отверстия.
В канал устройства налейте жидкость.
Возьмите насос и накачайте воздух в канал. Желательно, чтобы инструмент был с манометром. Давление подачи воздуха должно составить не меньше 0.7 МПа.
После этого ГБЦ должна постоять 2-3 часа. Если вода из нее уйдет, это говорит о наличии микротрещин на корпусе. Соответственно, потребуется более детальная диагностика и ремонт.

Диагностика при помощи жидкости

Как проверяют ГБЦ на предмет наличия микротрещин с применением красящей жидкости:

Сначала поверхность устройства необходимо полностью промыть. Для очистки воспользуйтесь ацетоном или другим растворителем. Можно использовать и керосин.
После надо подготовить красящуюся жидкость. Она наносится на поверхность головки блока, после этого ждете 3-5 минут.
Затем надо воспользоваться ветошью для смыва остатков жидкости. Вам необходимо посмотреть на корпус ГБЦ — при наличии трещин вы сможете увидеть повреждения.

Ремонт повреждений своими руками

Появление дефектов на головке блока цилиндров двигателя — серьезная проблема. Но ее можно решить, если повреждения незначительные.

В каких случаях нужна замена?

Менять головку блока цилиндров необходимо в случае серьезных повреждений. Если трещины большие и их не удается ликвидировать, то ГБЦ подлежит замене. Но прежде чем сделать это, устройство можно попробовать отремонтировать.

Подготовка головки для сварки

Зачистка поверхности для ремонта ГБЦ силового агрегата

Перед выполнением сварки дефект надо разделять. Используя фрезерную машинку, металл на конструкции головки блока цилиндров высверливается по длине повреждения. В итоге должна получиться канавка, глубина которой составит 6-8 мм.

Приблизительно такой же обязана быть ее ширина. Что касается формы, то ее лучше сделать клиновидной, это позволит эффективнее проварить металл.

Чтобы произвести разделку трещин между седел, их надо демонтировать и после этого разделывать.

Когда процесс подготовки будет завершен, ГБЦ силового агрегата подвергается нагреву до температуры около 230 градусов, но не более 250. В противном случае устройство может повести.

Нагрев выполняется для снижения напряжения в стали, которое появляется во время сварки. Для выполнения этой задачи желательно использовать печь либо горелку.

Применение паяльной лампы не допускается, поскольку она быстро перегреет конструкцию.

Сварка головки блока цилиндров

Процесс сварки выполняется так:

Подготавливается металлический кусок, соответствующий габаритам повреждения головки блока.
Процедура сварки осуществляется с применением газовой установки. На руках у вас должны быть и присадочные материалы. Практика показывает, что лучший эффект дает аргонно-дуговая сварка. К конструкции устройства подключите массу. Надо обеспечить горение дуги между ГБЦ и электродом, здесь же подложите вырезанный металлический кусок, использующийся для заделки дефекта. Подробно процесс сварки головки блока силового агрегата путем сварки описан на видео (автор — канал Ютуб Ютубный).

После завершения процесса рабочая поверхность подлежит зачистке и опрессовке. При отсутствии повреждений на плоскости, которая будет прилегать к ГБЦ, надо произвести фрезеровку. Нужно добиться того, чтобы поверхность получилась максимально ровной.

Альтернативные методы

Есть альтернативные методы, позволяющие отремонтировать головку блока цилиндров. Рассмотрим их подробно.

Эпоксидная паста

При использовании этого способа ГБЦ подлежит зачистке с обеих сторон. Для этого применяется металлическая щетка. В месте повреждений надо просверлить отверстия диаметром 3-4 мм. В них нарезается резьба.

Заподлицо ввертываются заглушки, выполненные из меди либо алюминия. Повреждение подлежит обработке по всему периметру с помощью зубила либо абразивного круга.

Инструмент используется под углом от 60 до 90 градусов, глубина должна составить не более 70% от толщины стенки.

Вокруг повреждения выполняются насечки с применением зубила. Они делаются зубилом на расстоянии до 3 см, это позволит обеспечить шероховатость поверхности. Плоскость обезжиривается, для этого применяется топливо или ацетон.
Подготавливается эпоксидная паста. С помощью шпателя нанесите первый слой вещества и сразу же второй, толщина каждого должна составить не меньше 2 мм.

После этого подождите сутки, не более 28 часов. За это время вещество затвердеет. Если вы хотите добиться быстрого эффекта, конструкцию ГБЦ можно подогреть до 100 градусов. Тогда на затвердевание уйдет три часа. Когда головка блока будет готова, ее поверхность следует зачистить напильником.

Сверление отверстий вокруг повреждения в головке блока

Эпоксидная паста и заплатка из стеклоткани

Толщина заплаты составляет 3 мм. Процесс подготовки выполняется так же, как в вышеописанном методе. Разница в том, что на каждый слой вещества надо наложить стеклотканевую заплатку. Заранее она пропитывается пастой, для лучшей фиксации прикатывается роликом.

Общее расстояние от крайней части заплатки до края повреждения иди дефекта должно составить не меньше 15 мм. После фиксации происходит установка следующего слоя. Он должен перекрыть заплатку, установленную до этого, на 10 мм минимум с каждой стороны. Допускается использование не более чем восьми слоев.

После установки последнего поверхность покрывается пастой.

Постановка штифтов

Для их установки по концам повреждения на головке блока цилиндров силового агрегата просверливаются отверстия диаметром 4-5 мм. На каждой стороне дефекта.
Сверлом аналогичного диаметра просверливаются отверстия по полной длине повреждения. Расстояние между ними составит 7-8 мм.
Нарезается резьба и устанавливаются медные пруты. Глубина их установки соответствует толщине поверхности стенки ГБЦ. После монтажа прутики следует обрезать ножовкой. Оставляются концы на 2 мм над плоскостью головки блока.
На следующем этапе просверливаются отверстия между вмонтированными штифтами.
Они должны перекрыть предыдущие на 1/4 диаметра.
Выполняется резьба, устанавливаются прутики и обрезаются. В итоге вы получаете полосу из штифтов, ввернутых друг в друга.
Молотком вбиваются концы прутиков, удары не сильные. Это расчеканит штифты и сделает большой шов. Для надежности поверхность покрывается эпоксидной смолой.
По завершении ремонта выполняется опрессовка головки блока цилиндров.

Фотогалерея

Фото микротрещин приведены ниже.

Загрузка …

Видео «Ремонт трещин ГБЦ своими руками»

На примере автомобиля Nissan Sunny 1991 года выпуска ознакомьтесь с процессом ремонта повреждений и дефектов ГБЦ силового агрегата (материал снят и обнародован каналом Русская Смекалка l Russian Savvy).

Источник: https://autodvig.com/blok-cilindrov/kak-opredelit-mikrotreshhinu-v-gbts-2447/

Трещина в блоке цилиндров: симптомы, как обнаружить и заделать

Признаки трещин в головке блока цилиндров

Автомобильный двигатель является одним из ключевых элементов. Со временем с ним могут происходит различные неисправности, в том числе и появляться всевозможные деформации его составных частей.

Одной из таких проблем может стать появление трещин в блоке цилиндров или головке блоков цилиндров.

Подобная неисправность при несвоевременном обнаружении может привести к серьезным последствиям и даже необходимости проведения капитального ремонта мотора.

Бить тревогу и отправлять силовой агрегат на дальнейшую диагностику необходимо при обнаружении следующих симптомов:

Регулярный перегрев мотора;

Наличие проблем с работой термопары;

В расширительном бачке образуются воздушные пробки и не держится давление;

Датчик давления выводит некорректные показания;

Возникновение вибраций в двигателе.

При появлении трещин в блоке цилиндров система перестает быть герметичной, следовательно охлаждающая жидкость начинает вытекать и это способствует перегреву мотора. Также данный признак может быть следствием прогара или иных дефектов в прокладке блока цилиндров. К сильному перегреву двигателя может привести проблема с работой прибора контроля температуры.

Поскольку далеко не во всех ситуациях наличие трещин в блоке цилиндров может сопровождаться ощутимыми и видимыми глазу последствиями, определить наличие микротрещин можно посредством таких методов:

Пневматической опрессовкой;
С использованием магниточувствительного оборудования;
С помощью ультразвукового сканирования;
Гидроконтролем.

Читать далее: Штраф с камер за страховку с 1 сентября отменили… пока

Почему не заводится машина если аккумулятор заряжен

Благодаря каждому из вышеперечисленных способов, удается быстро установить микротрещины в блоке цилиндров и их конкретное месторасположение.

Чаще остальных в специализированных сервисных центрах обнаружение проблемы производят путем введения воды или воздуха внутрь блока цилиндров. Если вода просачивается, значит, в диагностируемом месте имеет место быть трещине.

Если же диагностика проводится с использованием воздуха, то распознать трещины можно по наличию пузырьков на поверхности воды.

https://www.youtube.com/video/9MgfyXsWLik

Регулярный перегрев двигателя. Если из-за трещины система перестала быть герметичной, это приведет к вытеканию охлаждающей жидкости и постоянному перегреву двигателя. Также такая проблема может возникать из-за прогара или других дефектов прокладки блока цилиндров;
Проблемы с работой прибора для контроля температуры (термопары). Это чревато сильным перегревом двигателя и его деформацией;
В расширительном бачке не держится давление и образуются воздушные пробки;
Некорректные показатели датчика температуры. Если стрелка датчика температуры хаотично меняется, то в большую, то в меньшую сторону, это может указывать на резкие скачки температуры самого двигателя при работе;
Вибрации двигателя. Один из наиболее очевидных признаков наличия трещин в блоке цилиндров. Если двигатель излишне вибрирует или “троит”, особенно при движении в горку, это может указывать на наличие микротрещин в блоке двигателя.

Стрелкой отмечен дефект поверхности

Моторная жидкость пенится, в ней появляются пузырьки. Если в головке образовалась трещина, в масло может попадать охлаждающая жидкость. В этом случае антифриз будет уходить из расширительного бачка по неизвестной причине. Если нужно постоянно доливать хладагент в систему, это должно насторожить хозяина машины. В этом случае в расширительном бачке антифриза будет образовываться масляная пленка — это точный симптом появления микротрещины в головке двигателя. При такой неисправности в теплую погоду температура мотора будет то падать, то подниматься. Этот признак не распространенный, но если заметили, что стрелка на датчике температуры то опускается, то опять поднимается, то это должно насторожить.
Троение двигателя. ДВС очень вибрирует, особенно при езде в гору. Этот симптом является следствием образования микротрещины. Если в него попадает антифриз, а масло не пенное, то есть другой способ вычислить неисправность. Для этого нужно демонтировать свечу и посмотреть на нее: если на свече есть жидкость, то вытрите ее пальцем и приложите на язык. Любой антифриз имеет сладковатый привкус. Если это так, то на головке блока вашего авто образовалась трещина. Дефект на ГБЦ
Моторная жидкость уходит, ее постоянно нужно доливать. В этом случае по антифризу вычислить трещинку не выйдет. Если щель появилась рядом с направляющей втулкой впускного клапана, то при работе двигателя масло будет затягивать в цилиндр. Если во впускной клапан будет попадать ОЖ, то при долгой езде она в буквальном смысле слова отмоет поршни до идеальной чистоты. Проверить это легко: открутить свечи и посмотреть на состояние поршней.
Кипение ОЖ. Заметили, что антифриз постоянно кипит, откройте капот и крышку расширительного бачка. Долейте столько жидкости, сколько ни хватало и заведите мотор. Если антифриз сразу начнет кипеть, то сомнений в неисправности быть не должно.

Читать далее: Как проверить стартер на работоспособность: в домашних условиях, на аккумуляторе

Источник: https://AutoManya.ru/sovety/treshchina-v-bloke-cilindrov.html

Трещина в блоке или головке блока цилиндров, симптомы, как определить и заделать

Визуально можно выявить глубокие разрывы, а вот микротрещины «на глаз» не определить.

Вероятные симптомы и причины

Перегрев двигателя, из системы полностью вытекает антифриз. Если не стоит вопрос о герметичности самой системы охлаждения, в этом случае необходимо проверить насколько хорошо затянуты болты ГБЦ. Важно: будьте осторожны, при протяжке болтов они могут лопнуть.
Некорректная работа прибора управления температурой (термопары), вследствие перегрева происходит деформация головки блока цилиндров.
Неисправность пробки расширительного бачка, в которой клапан не держит давления, образуются воздушные пробки.
В тёплую погоду происходит колебание температуры двигателя. Стрелка термодатчика производит резкие скачки в сторону увеличения, либо уменьшения температур.
Вибрация двигателя или «троение», особенно это ощутимо при подъёме в гору. Как показывает практика, это один из распространенных симптомов образования именно микротрещин. Важно: чтобы подтвердить наличие микротрещин на блоке цилиндров или убедиться, что есть трещина в ГБЦ, выкрутите свечу зажигания. Если свеча мокрая, попробуйте жидкость на язык. Сладкий вкус означает что это антифриз, попадающий через микротрещину в масло. Долейте охлаждающую жидкость и включите двигатель, не закрывая капот и крышку расширительного бака. Если жидкость сразу начнёт кипеть, это верный признак наличия трещины в ГБЦ.
Велика вероятность появления трещин возле направляющей втулки или втулки впускного клапана. В этом случае головку придется менять.
Уходят газы. Для определения утечки можно надеть резиновую медицинскую перчатку на расширительный бачок, или горловину радиатора, и закрепить канцелярской резинкой. Если перчатка надувается, значит проблема есть.

На заметку: на верхней плоскости блока цилиндров могут появиться трещины вследствие плохой промывки и продувки блока перед сборкой. В результате этого в резьбовых отверстиях под болты остается грязь и жидкость.

Производится установка магнитов по корпусу устройства или ГБЦ. Сверху насыпается металлическую стружку. Она начинает двигаться к местам установки магнитов, забиваясь в трещины.
На тщательно промытую ацетоном либо керосином поверхность ГБЦ наносим особую жидкую краску и ждем 10 минут. После этого чистой тряпкой стираем оставшуюся краску. Дефекты после такого метода обнаруживаются сразу.
Для проверки целостности можно использовать жидкость. Для этого необходимо герметично закрыть все отверстия и залить в канал воды. С помощью насоса закачиваем в канал воздух под давлением 0,7 Мпа. Оставляем блок в таком состоянии на несколько часов. Ушедшая вода скажет о том, что в головке блока присутствуют дефекты. Таким же образом целостность проверяется путем погружения блока в емкость с водой. В этом случае пузырьки покажут место трещин.

Места расположения дефектов, за устранение которых браться не стоит.

на клапанных гнёздах;
на зеркалах цилиндров;
на плоскости прилегания блока и головки.

Как заделать поврежденные места

Заделывание электросваркой

Засверлить трещины сверлом, чтобы они не пошли дальше и не начали увеличиваться во время работы. Зашлифовать.

Электродуговая сварка

Заделка трещин ГБЦ

Приварка заплаты

Применение эпоксидной пасты

1 слой 1 мм,
второй 2-3 мм,
третий 3-4 мм.

Выдержать в течение суток при температуре 20 градусов, затем необходимо просушить место ремонта в сушильной камере, при температуре 90 градусов, в течение одного часа.

После просушки склеенный участок зачистить и выровнять шлифовкой.

Источник: https://ZnanieAvto.ru/dvs/treshhina-v-bloke-cilindrov-priznaki-i-prichiny.html

Ремонт головки блока цилиндров (ГБЦ) в Москве по низким ценам сервисного центра МоторТехнология

ГБЦ — головка блока цилиндров, важнейший из узлов автомобиля, отвечающий за контроль над процессом сгорания топлива в двигателе и отводом отработавших газов.

Ремонт ГБЦ, обработка сёдел

Ремонт ГБЦ в техническом центе мотор технология

Можно выделить основные механизмы и детали головки блока цилиндров:

Корпус головки блока, в котором размещены все механизмы, каналы системы охлаждения, маслопровод и камера сгорания.
Отверстия с резьбой или посадочной плоскостью для монтажа свечей зажигания или форсунок.
Прокладка головки блока.
Камера сгорания, в которой происходит воспламенение рабочей смеси.
Газораспределительный механизм.
Привод газораспределительного механизма.
Посадочные плоскости и резьбовые крепления для впускного и выпускного коллектора.

К несъемным деталям головки блока относят седла клапанов, которые необходимы для обеспечения герметичности газораспределительного механизма (ГРМ) и направляющие втулки клапанов. Эти детали впрессовываются в картер головки блока «на горячую», и подлежат замене только при использовании специального инструмента и термического оборудования. В гаражных условиях не рекомендуется проводить замену седел клапанов и направляющих втулок, поскольку вследствие неравномерного прогрева головки она может изменить свою геометрию, нарушится плоскость прилегания к блоку цилиндров и ГБЦ придет в негодность, или же возникнет необходимость проводить серьезные восстановительные работы.

Ремонт и обслуживание головки блока цилиндров

Все узлы и агрегаты автомобиля нуждаются в обслуживании, диагностике, а иногда и ремонте. Головка блока — не исключение. В первую очередь, повышенного внимания требуют те детали, которые нагружены больше всего. Это детали газораспределительного механизма — клапаны, сальники клапанов, сальники распредвала, прокладка головки блока. На износ деталей и правильную работу ГБЦ влияет множество факторов, но основные из них касаются обслуживания и диагностики.

Затяжка гаек без соблюдения момента усилия, который контролируется динамометрическим ключом, нарушение порядка затяжки болтов или гаек крепления головки — все это может привести к короблению корпуса головки, что ведет к выходу двигателя из строя. Есть целый ряд операций, предполагающих демонтаж головки блока — расточка цилиндров, опрессовка седел клапанов и втулок клапанов, замена самих клапанов или ремонт, доработка и шлифовка седел, шлифовка привалочной плоскости головки, и много других операций, предполагающих ее демонтаж.

При наличии определенного опыта и знаний все эти работы можно провести самостоятельно, своими руками и в гаражных условиях, за исключением тех работ, для выполнении которых необходимо иметь высокоточное оборудование. Самым же основным инструментом при ремонте и обслуживании ГБЦ является понимание процесса ее работы и знание конструкции.

Дефекты ГБЦ, не подлежащие ремонту

К сожалению, не все дефекты, возникшие при эксплуатации головки блока цилиндров, возможно отремонтировать:

трещины, возникшие во впускном либо выпускном канале головки нельзя отремонтировать из-за невозможности подачи в данные места инструмента;
глубокие трещины, которые скрываются с поверхности головки в форкамеру.

В случае обнаружения вышеперечисленных дефектов, ремонт невозможен, необходимо произвести замену всего узла.

Участок по ремонту ГБЦ в сервисно-техническом центре Мотортехнология

* Обращаем ваше внимание на то, что данный Интернет сайт носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации. Для получения подробной информации о стоимости услуг, пожалуйста, обращайтесь к менеджерам.

Трещина в блоке или головке блока цилиндров, симптомы, как определить и заделать

Визуально можно выявить глубокие разрывы, а вот микротрещины «на глаз» не определить.

Вероятные симптомы и причины

Перегрев двигателя, из системы полностью вытекает антифриз. Если не стоит вопрос о герметичности самой системы охлаждения, в этом случае необходимо проверить насколько хорошо затянуты болты ГБЦ. Важно: будьте осторожны, при протяжке болтов они могут лопнуть.
Некорректная работа прибора управления температурой (термопары), вследствие перегрева происходит деформация головки блока цилиндров.
Неисправность пробки расширительного бачка, в которой клапан не держит давления, образуются воздушные пробки.
В тёплую погоду происходит колебание температуры двигателя. Стрелка термодатчика производит резкие скачки в сторону увеличения, либо уменьшения температур.
Вибрация двигателя или «троение», особенно это ощутимо при подъёме в гору. Как показывает практика, это один из распространенных симптомов образования именно микротрещин. Важно: чтобы подтвердить наличие микротрещин на блоке цилиндров или убедиться, что есть трещина в ГБЦ, выкрутите свечу зажигания. Если свеча мокрая, попробуйте жидкость на язык. Сладкий вкус означает что это антифриз, попадающий через микротрещину в масло. Долейте охлаждающую жидкость и включите двигатель, не закрывая капот и крышку расширительного бака. Если жидкость сразу начнёт кипеть, это верный признак наличия трещины в ГБЦ.
Велика вероятность появления трещин возле направляющей втулки или втулки впускного клапана. В этом случае головку придется менять.
Уходят газы. Для определения утечки можно надеть резиновую медицинскую перчатку на расширительный бачок, или горловину радиатора, и закрепить канцелярской резинкой. Если перчатка надувается, значит проблема есть.

Методы определения

Производится установка магнитов по корпусу устройства или ГБЦ. Сверху насыпается металлическую стружку. Она начинает двигаться к местам установки магнитов, забиваясь в трещины.
На тщательно промытую ацетоном либо керосином поверхность ГБЦ наносим особую жидкую краску и ждем 10 минут. После этого чистой тряпкой стираем оставшуюся краску. Дефекты после такого метода обнаруживаются сразу.
Для проверки целостности можно использовать жидкость. Для этого необходимо герметично закрыть все отверстия и залить в канал воды. С помощью насоса закачиваем в канал воздух под давлением 0,7 Мпа. Оставляем блок в таком состоянии на несколько часов. Ушедшая вода скажет о том, что в головке блока присутствуют дефекты. Таким же образом целостность проверяется путем погружения блока в емкость с водой. В этом случае пузырьки покажут место трещин.

Места расположения дефектов, за устранение которых браться не стоит.

на клапанных гнёздах;
на зеркалах цилиндров;
на плоскости прилегания блока и головки.

Как заделать поврежденные места

Заделывание электросваркой

Засверлить трещины сверлом, чтобы они не пошли дальше и не начали увеличиваться во время работы. Зашлифовать.

Электродуговая сварка

Заделка трещин ГБЦ

Приварка заплаты

Применение эпоксидной пасты

1 слой 1 мм,
второй 2-3 мм,
третий 3-4 мм.

После просушки склеенный участок зачистить и выровнять шлифовкой.

Поделитесь с друзьями в соц.сетях:

Facebook

Twitter

Google+

Vkontakte

Стоимость ремонта трещины в головке цилиндров

Последнее обновление: 16 января 2019 г.

Головки цилиндров расположены над цилиндрами внутри двигателя внутреннего сгорания. Поршни закрывают головки в верхней части цилиндров, создавая камеру сгорания, которая сжимает содержимое цилиндра. Головки цилиндров, очевидно, играют важную роль в процессе сгорания, но многие люди не осознают, что они имеют очень легкий дизайн и конструкцию.Это приводит к тому, что они начинают трескаться примерно через пять лет использования, особенно если это алюминиевые верхние распределительные головки. Но если у вас чугунные головки, то со временем будут образовываться трещины.

Ищете хорошее онлайн-руководство по ремонту? Щелкните здесь, чтобы увидеть 5 лучших вариантов.

Общие причины

Основная причина образования трещин на головках цилиндров заключается в том, что седла клапанов затвердевают в результате процесса концентрированного нагрева. В конечном итоге это приводит к увеличению нагрузки на головки цилиндров, вызывая их трещины через некоторое время.Для этого не обязательно всегда перегревать двигатель. Все, что требуется, — это поместить седла клапана в напряженные условия, чтобы на головках начали образовываться трещины.

Читайте также: Принцип работы тормозного барабана и колодок

Средняя стоимость ремонта

Стоимость ремонта треснувшего цилиндра варьируется в зависимости от модели автомобиля. Средняя минимальная стоимость, которую вы можете ожидать, составляет 500 долларов, но с учетом затрат на детали и рабочую силу она может возрасти примерно до 1000 долларов.Если ваш автомобиль все еще находится на гарантии, вы сможете оплатить эти расходы у вашего дилера. Иногда новые автомобили будут продаваться с двигателями, в которых есть смесь металлов. Например, у автомобиля может быть цельный блок цилиндров из чугуна, который сделает его прочным. Но вы сразу не узнаете, что головка блока цилиндров сделана из алюминия, а не из железа. Это увеличивает вероятность образования слабых мест в металле и неправильной установки компонентов двигателя.Как только это произойдет, головки цилиндров сразу начнут трескаться, даже если автомобиль новый. Поэтому всегда убедитесь, что у вас есть гарантия на эти области, чтобы вам не пришлось платить дополнительно 1000 долларов.

Простые советы

Лучший способ продлить срок службы головок блока цилиндров — это держать радиатор заполненным и следить за тем, чтобы у вас не было растянутых шлангов или протекающих ремней. Если ваша машина когда-либо перегревается, замените прокладки головки блока цилиндров и проверьте головки на наличие трещин. Ваш автомеханик сможет дать наилучшую рекомендацию относительно того, нужно ли вам заменять головки цилиндров или нет.

Головка цилиндра | Замена головок цилиндров двигателя | Узел головки цилиндра автомобиля вторичного рынка

Что такое головка цилиндра и где она расположена?

Головка блока цилиндров, иногда называемая головкой двигателя, представляет собой точно спроектированный металлический блок на крыше двигателя вашего автомобиля или грузовика. В нем находятся многие движущиеся части двигателя, в том числе впускные и выпускные клапаны, клапанные пружины и толкатели, а также свечи зажигания. В двигателях с верхним расположением распредвала (OHC) распределительные валы крепятся к головке блока цилиндров.В головке блока цилиндров также есть впускные отверстия, которые позволяют охлаждающей жидкости из радиатора и маслу проходить через двигатель.

В головке блока цилиндров также находятся камеры сгорания двигателя. Впускной коллектор подает воздух в головку через впускные каналы, мимо впускных клапанов и в камеру сгорания. После сгорания воздуха и топлива выхлопные газы выходят из камеры сгорания мимо выпускных клапанов через выпускные отверстия в выпускной коллектор.

Рядные или прямые двигатели имеют одну головку блока цилиндров, в то время как двигатели V-образной формы и двигатели с оппозитным двигателем имеют две головки, по одной на каждый ряд цилиндров.Головки цилиндров обычно изготавливаются из чугуна или алюминия. Чтобы получить еще более подробное объяснение головок цилиндров, включая более подробную информацию о том, как они работают, различных типах и многом другом, ознакомьтесь с нашим руководством по головкам цилиндров.

Как узнать, нуждается ли моя головка цилиндров в замене?

Самая распространенная проблема автомобильных головок цилиндров заключается в том, что они могут треснуть или деформироваться. Поскольку внутри них происходит горение, они подвергаются сильному нагреву. Конечно, через них течет охлаждающая жидкость, но утечки охлаждающей жидкости и другие проблемы с охлаждением могут вызвать перегрев двигателя.Из-за перегрева металл двигателя расширяется. Иногда ГБЦ и блок двигателя изготавливаются из разных металлов (обычно алюминия и железа соответственно). Различные металлы расширяются с разной скоростью, что создает нагрузку на этот металл. Это может привести к трещинам или деформации головки блока цилиндров.

Из треснувшей или деформированной головки блока цилиндров часто вытекает охлаждающая жидкость, что усугубляет проблему. Частый перегрев или потеря охлаждающей жидкости могут указывать на треснувшую головку блока цилиндров. Трещины в головке цилиндров также могут снизить производительность вашего двигателя.У вас могут возникнуть пропуски зажигания в двигателе. Если не лечить, треснувшая головка блока цилиндров может привести к дальнейшему повреждению двигателя. Некоторые трещины могут быть видны невооруженным глазом. Испытание под давлением также можно использовать для выявления трещин в головке блока цилиндров.

Могу ли я самостоятельно заменить головку блока цилиндров?

Хотя опытный мастер своими руками может заменить головку блока цилиндров, возможно, вы бы предпочли доверить эту работу профессионалам. Мы не советуем вам пытаться заменить головку блока цилиндров, не имея большого опыта работы в механике.Неправильная установка может привести к серьезному повреждению двигателя и потребовать еще более серьезного ремонта.

Замена головки блока цилиндров в сборе — длительный процесс, состоящий из множества этапов. Необходимо слить масло и охлаждающую жидкость из вашего автомобиля, поскольку они протекают через головку блока цилиндров. Впускной и выпускной коллекторы необходимо отделить от головки блока цилиндров. Крышки клапанов и цепи привода ГРМ необходимо снять, как и любые аксессуары, такие как насос гидроусилителя рулевого управления, которые встают между вами и головкой блока цилиндров.

После всего этого можно снимать ГБЦ. Будьте очень осторожны, чтобы не поцарапать и не поцарапать блок двигателя при снятии головки блока цилиндров. Это еще больше усугубит проблемы с утечкой, которые у вас были. Чтобы избежать деформации металла, существует специальный шаблон, который вы должны удалить и установить болты головки блока цилиндров. Его можно найти в руководстве по обслуживанию. Когда вы устанавливаете новую головку блока цилиндров, вам нужно будет обратиться к руководству по обслуживанию, чтобы узнать подходящий момент затяжки болтов.Затем вы можете отменить все предыдущие шаги, чтобы собрать все вместе.

Нужна замена головки цилиндров?

Головка блока цилиндров вашего легкового или грузового автомобиля напрямую влияет на работу двигателя. Вот почему за ним нужно правильно ухаживать и беречь от повреждений, чтобы избежать проблем с двигателем автомобиля. Если вы понимаете, что вашу головку блока цилиндров необходимо заменить, будь то из-за того, что она была повреждена или вы пытаетесь улучшить характеристики своего автомобиля или грузовика, то 1A Auto — ваш поставщик новых головок блока цилиндров на вторичном рынке.Мы осуществляем замену головок блока цилиндров для ряда марок и моделей по отличным ценам. Замена ГБЦ от 1A Auto — это то, что вам нужно, чтобы ваш автомобиль снова работал отлично!

Мы также упростим покупку запасной головки блока цилиндров для вашего автомобиля — мы здесь, чтобы помочь вам выбрать правильные детали для вашего автомобиля! Позвоните в нашу службу поддержки клиентов по бесплатному телефону 888-844-3393, если у вас есть какие-либо вопросы о наших головках цилиндров двигателя послепродажного обслуживания, гарантии, совместимости или покупке, или вы можете купить в Интернете.

Hyundai Santa Fe: Головка блока цилиндров. Порядок ремонта — головка блока цилиндров

в сборе

Удаление

•	Используйте крышки крыльев, чтобы не повредить окрашенный поверхности.

•	Чтобы не повредить головку блока цилиндров, подождите пока температура охлаждающей жидкости двигателя не упадет ниже нормальной прежде чем удалить его.

•	При обращении с металлической прокладкой будьте осторожны сложить прокладку или повредить контактную поверхность прокладки.

•	Во избежание поломки отсоедините разъемы проводки осторожно удерживая соединительную часть.

Пометьте всю проводку и шланги, чтобы избежать неправильного подключения.

В случае снятия топливного насоса высокого давления, топливопровод высокого давления, нагнетательный трубопровод и форсунка, можно получить травму вызвано утечкой топлива под высоким давлением. Так что не ремонтируйте работать сразу после остановки двигателя.

1.	Снимите впускной коллектор.

2.	Снимите выпускной коллектор.

3.	Снимите крышку головки блока цилиндров.

4.	Снимите крышку цепи привода ГРМ.

5.	Снимите цепь синхронизации.

6.	Снимите кронштейн топливного насоса высокого давления (A).

Снимаем распределительный вал.

(1)	Снимите крышку подшипника переднего распределительного вала (A). с верхним подшипником (B).

(2)	Снимите крышку подшипника распределительного вала (A) в показана последовательность.

(3)	Снимите распределительные валы (A).

8.	Снимите впускной OCV (масляный регулирующий клапан) (A), используя гаечный ключ Torx.

9.	Снимите выпускной OCV (масляный регулирующий клапан) (A), используя гаечный ключ Torx.

10.	Снимаем впускной CMPS (датчик положения распредвала). (А).

11.	Снимаем выхлопную CMPS (датчик положения распредвала). (A) после снятия подвески двигателя (B).

12.	Снимите инжектор и модуль направляющей (A).

13.

Снимаем головку блока цилиндров.

(1)

Используя тройной квадратный ключ, равномерно ослабьте и снимите 10 болтов крепления головки блока цилиндров за несколько проходов в показанная последовательность. Снимите 10 болтов крепления головки блока цилиндров и снимите пластину. шайбы.

Это может привести к короблению или растрескиванию головки. от снятия болтов в неправильном порядке.

(2)

Снимите головку блока цилиндров (A) с дюбелей. на блоке цилиндров и поместите головку блока цилиндров на деревянный блоки на скамейке.

Будьте осторожны, чтобы не повредить контакт поверхности ГБЦ и блока цилиндров.

(3)	Снимите прокладку головки блока цилиндров (B).

Разборка

Определите MLA (механический регулятор зазора), клапаны, клапан пружины по мере их снятия, чтобы каждый элемент можно было переустановить в исходное положение.

1.	Удалите ГНД (A).

Снимите клапаны.

(1)	Используя SST (09222-3K000, 09222-3K100), сожмите пружину клапана и снимите фиксатор фиксатора.

(2)	Снимите держатель пружины.

(3)	Снимите пружину клапана.

(5)

С помощью острогубцев снимите клапан. уплотнение штока.

Не используйте повторно старые уплотнения штока клапана.

Инспекция

Головка цилиндра

Проверить на плоскостность.

Используя прецизионную линейку и щуп, Измерьте поверхность контакта блока цилиндров и коллекторов для коробления.

Плоскостность цилиндра поверхность прокладки головки

Стандарт: менее 0,05 мм (0,0019 дюйма) на общую площадь

Менее 0,02 мм (0,0007 дюйма) для сечения 100 мм (3.9370 дюймов) X 100 мм (3,9370 дюйма)

Плоскостность коллектора монтажная поверхность (впуск / выпуск)

Стандарт: менее 0,10 мм (0,0039 дюйма)

2.	Осмотрите на предмет трещин. Проверить камеру сгорания, впускные каналы, выпуск порты и поверхность блока цилиндров на предмет трещин.Если треснул, замените крышка цилиндра.

Клапан и пружина клапана

Осмотрите штоки клапанов и направляющие клапана.

(1)

Используя штангенциркуль, измерьте внутреннюю диаметр направляющей клапана.

Направляющая клапана внутренний диаметр

Впуск / Выпуск:

5.500 ~ 5,512 мм (0,21654 ~ 0,21701 дюймов)

(2)

С помощью микрометра измерьте диаметр штока клапана.

Шток клапана внешний диаметр

Впуск: 5,465 ~ 5.480 мм (0,21516 ~ 0,21575 дюйма)

Выхлоп: 5,458 ~ 5,470 мм (0,214988 ~ 0,21535 дюйма)

(3)

Вычтите значение диаметра штока клапана. от измерения внутреннего диаметра направляющей клапана.

Шток клапана к направляющей клиренс

[Стандарт]

Потребление: 0.020 ~ 0,047 мм (0,00078 ~ 0,00185 дюйма)

Выхлоп: 0,030 ~ 0,054 мм (0,00118 ~ 0,00212 дюйма)

[Лимит]

Впуск: 0,070 мм (0,00275 дюйма)

Выхлоп: 0,090 мм (0,00354 дюйма)

Если зазор больше максимального, заменить клапан или головку блока цилиндров.

Осмотрите клапаны.

(1)	Убедитесь, что клапан правильно заземлен. угол торца клапана.

(2)	Убедитесь, что поверхность клапана на износ. Если поверхность клапана изношена, замените клапан.

(3)

Проверьте толщину края головки клапана.

Головка клапана толщина (маржа)

[Стандарт]

Впускной: 1,02 мм (0,0401 дюйма)

Выхлоп: 1.09 мм (0,0429 дюйма)

Если толщина поля меньше минимальной, заменить клапан.

(4)

Проверьте длину клапана.

Длина клапана

[Стандарт]

Прием: 113.18 мм (4,4559 дюйма)

Выхлоп: 105,84 мм (4,1669 дюйма)

[Лимит]

Впуск: 112,93 мм (4,4461 дюйма)

Выхлоп: 105,59 мм (4,1571 дюйма)

(5)	Проверьте поверхность наконечника штока клапана на предмет носить. Если наконечник штока клапана изношен, замените клапан.

Осмотрите седла клапана

(1)	Проверьте седло клапана на предмет перегрева. и неправильный контакт с лицевой стороной клапана. Заменить цилиндр голова при необходимости.

(2)	Проверить направляющую клапана на износ. Если клапан направляющая изношена, замените ГБЦ.

Осмотрите пружины клапана.

(1)	Используя стальной угольник, измерьте неквадратное пружины клапана.

(2)

Штангенциркулем измерьте свободный длина пружины клапана.

Пружина клапана

[Стандарт]

Высота в свободном состоянии: 47,44 мм (1,8677 дюйма)

Вне квадрата: менее 1,5 °

Если свободная длина не соответствует указанной, замените пружина клапана.

MLA (Механический регулятор ресниц)

Осмотрите MLA.

Используя микрометр, измерьте внешний диаметр MLA.

Внешний диаметр MLA :

31,964 ~ 31,980 мм (1,2584 ~ 1,2590 дюйма)

Используя штангенциркуль, измерьте внутреннее отверстие толкателя MLA. диаметр ГБЦ.

Внутреннее отверстие толкателя диаметр:

32,000 ~ 32,025 мм (1,2598 ~ 1,2608 дюйма)

Вычтите значение наружного диаметра MLA из толкателя измерение внутреннего диаметра отверстия.

MLA к отверстию толкателя клиренс

[Стандарт]: 0,020 ~ 0,061 мм (0,00078 ~ 0,00240 дюйма)

[Предел]: 0,070 мм (0,00275 дюйма)

Повторная сборка

Тщательно очистите все собираемые детали.

Перед установкой деталей нанесите свежее моторное масло. ко всем скользящим и вращающимся поверхностям.

Заменить сальники на новые.

Установить клапаны.

(1)

Используя SST (09222-4A000), вставьте новое масло. тюлень.

Не используйте повторно старые уплотнения штока клапана.

Неправильная установка пломбы может привести к утечке масла через направляющие клапана.

(2)

Установите клапан, пружину клапана и пружину. фиксатор.

Установите пружины клапана так, чтобы покрытые эмалью, обращены к держателю пружины клапана а затем устанавливает фиксатор.

(3)	Используя SST (09222-3K000, 09222-3K100), сожмите пружину и установите фиксаторы фиксаторов. После установки клапаны, убедитесь, что фиксирующие фиксаторы правильно установлены место перед тем, как освободить пружину клапана компрессора.

(4)	Слегка постучите по концам каждого штока клапана по два или трижды деревянной ручкой молотка, чтобы правильная посадка клапана и фиксатора.

После заливки моторного масла установите MLA.

Вручную убедитесь, что MLA вращается плавно.

MLA можно переустановить в исходное положение.

Однако зазоры клапанов должны быть перепроверил и отрегулировал соответственно перед головкой блока цилиндров устанавливается на блок цилиндров.

См. Общую информацию в разделе EM. для проверки и регулировки зазора клапана.

Установка

•	Тщательно очистите все собираемые детали.

•	Всегда используйте новую прокладку головки и коллектора.

•	Прокладка ГБЦ — металлическая. Следите за тем, чтобы не погнуть его.

•	Проверните коленчатый вал, установите No.1 поршень в ВМТ.

Установите прокладку головки блока цилиндров (A) на цилиндр. блок.

•	Будьте осторожны с направлением установки.

•	Нанесите жидкую прокладку (Loctite 5900H или аналогичный) на краю прокладки ГБЦ вверху и обратная сторона. (На позиции «Б»)

•	После нанесения герметика соберите ГБЦ за пять минут.

2.	Осторожно установите головку блока цилиндров, чтобы повредить прокладку нижней частью торца.

Установить болты крепления головки блока цилиндров.

(1)	Не наносите моторное масло на цилиндр. головные болты.

(2)	Используя SST (09221-4A000), затяните цилиндр. болты головки и шайбы, в несколько проходов, в последовательности показано.

Момент затяжки :

32,4 ~ 36,3 Нм (3,3 ~ 3,7 кгсм, 23,9 ~ 26,8 фунт-футов) + 90 ~ 95 ° + 90 ~ 95 °

Всегда используйте новый болт головки блока цилиндров.

Установите модуль инжектора и направляющей (A).

Предварительно затяните болты, а затем затяните болты. с указанным крутящим моментом в указанной последовательности.

Момент затяжки :

18,6 ~ 23,5 Нм (1,9 ~ 2,4 кгсм, 13.7 ~ 17,4 фунт-футов)

Установить впускной CMPS (датчик положения распредвала) (А).

Момент затяжки :

9,8 ~ 11,8 Нм (1,0 ~ 1,2 кгсм, 7,2 ~ 8,7 фунт-фут)

Установить выпускной CMPS (датчик положения распределительного вала) (A) и подвеску двигателя (B).

Момент затяжки

Болт датчика:

9,8 ~ 11,8 Нм (1,0 ~ 1,2 кгсм, 7,2 ~ 8,7 фунт-фут)

Болт подвески двигателя:

27,5 ~ 31,4 Нм (2,8 ~ 3,2 кгсм, 20.3 ~ 23,1 фунт-фут)

Установите впускной OCV (масляный регулирующий клапан) (A).

Момент затяжки :

9,8 ~ 11,8 Нм (1,0 ~ 1,2 кгсм, 7,2 ~ 8,7 фунт-фут)

Установите выпускной OCV (масляный регулирующий клапан) (A).

Момент затяжки :

9,8 ~ 11,8 Нм (1,0 ~ 1,2 кгсм, 7,2 ~ 8,7 фунт-фут)

•	Не используйте повторно OCV после падения.

•	Держите фильтр OCV в чистоте.

•	Не держите втулку OCV во время обслуживание.

•	Когда OCV установлен на двигатель, не перемещайте двигатель, удерживая OCV ярмо.

Установить распределительный вал.

(1)	Установить нижний подшипник выпускного распредвала. (А).

(2)	Установите распределительные валы (A).

(3)	Установить верхний подшипник выпускного распредвала. (A) к крышке переднего подшипника.

10.

Установите крышки подшипников распределительного вала (A) в надлежащее положение. локации.

Порядок затяжки

Группа A → Группа B → Группа C.

Момент затяжки :

Шаг 1

M6: 5,9 Н-м (0,6 кгсм, 4,3 фунт-фута)

M8: 14,7 Н-м (1,5 кгсм, 10,8 фунт-футов)

Шаг 2

M6: 10,8 ~ 12,7 Н-м (1,1 ~ 1,3 кгс.м, 8.0 ~ 9,4 фунт-футов)

Hyundai Elantra: Установка — ГБЦ. Процедуры ремонта — Головка блока цилиндров в сборе — Механическая система двигателя

•	Тщательно очистите все собираемые детали.

•	Всегда используйте новые прокладки головки цилиндров и коллектора.

•	Всегда используйте новые болты крепления головки блока цилиндров.

•	Прокладка ГБЦ — металлическая. Береги себя не гнуть.

•	Поверните коленчатый вал, чтобы установить No.1 поршень в ВМТ (верхняя мертвая точка) на такте сжатия.

Установите прокладку головки цилиндров (B) на блок цилиндров.

(1)	Удалите затвердевающий герметик, масло, пыль, влагу и вредные вещества. посторонние материалы из блока цилиндров и головки блока цилиндров.

(2)	Нанесите жидкую прокладку на край блока цилиндров.

(3)	Установите прокладку ГБЦ с помощью установочных штифтов. блок цилиндров.

(4)

Нанесите жидкую прокладку на край прокладки головки блока цилиндров.

Нанесите жидкую прокладку на край цилиндра. блок и прокладка ГБЦ.

Герметик: Threebond 1217H или аналог

Соберите прокладку головки блока цилиндров и цилиндр. голову в течение 5 минут после нанесения герметика.

2.	Осторожно установите головку блока цилиндров (A), чтобы не повредить ее. прокладка головки при установке.

Установите болты крепления ГБЦ с шайбами.

Используя SST (09221-4A000), установите и затяните головку блока цилиндров 10. болтов за несколько проходов в указанной последовательности.

Момент затяжки

1 ступень:

32,4 ~ 36,3 Н · м (3,3 ~ 3,7 кгсм, 23,9 ~ 26,8 фунт-футов)

2-й шаг: 90 ~ 95 °

3-й шаг: 90 ~ 95 °

•	Не используйте повторно болты крепления головки блока цилиндров.

•	Не наносите моторное масло на резьбу болтов, добиться правильного крутящего момента.

•	Удалите выдавленный герметик в течение 5 минут после установка болтов ГБЦ.

•	Работающий двигатель или испытание под давлением не должны выполнить в течение 30 минут после установки баллона головные болты.

•	Будьте осторожны, чтобы не изменить положение установки. предварительно смонтированных болтов с шайбами и предварительно не смонтированных шайба болтов.

•	При установке шайбы несобранного болты шайбы, круг и фаска шайб должны быть лицом вверх.

Установите свечи зажигания (A). (См. Группу EE — «Система зажигания»)

Момент затяжки:

14,7 ~ 24,5 Н · м (1,5 ~ 2,5 кгсм, 10,8 ~ 18,1 фунт-футов)

Установите заднюю подвеску двигателя (A).

Момент затяжки:

34,3 ~ 39,2 Нм (3,5 ~ 4,0 кгсм, 25,3 ~ 28,9 фунт-футов)

Установите выпускной OCV (масляный регулирующий клапан) (A).

Момент затяжки:

9.8 ~ 11,8 Н · м (1,0 ~ 1,2 кгсм, 7,2 ~ 8,7 фунт-футов)

Установите впускной OCV (масляный регулирующий клапан) (A).

Момент затяжки:

9,8 ~ 11,8 Н · м (1,0 ~ 1,2 кгсм, 7,2 ~ 8,7 фунт-футов)

•	Не используйте повторно OCV после падения.

•	Держите фильтр OCV в чистоте.

•	Не держитесь за втулку OCV (A) во время обслуживания.

•	Когда OCV установлен на двигателе, не переместите двигатель, удерживая вилку OCV.

Установите переходник регулятора масла (A) с новой прокладкой (B).

Момент затяжки:

9,8 ~ 11,8 Н · м (1,0 ~ 1,2 кгсм, 7,2 ~ 8,7 фунт-футов)

9.	Установите узел контроля температуры воды. (См. Система охлаждения в этой группе)

10.

Затяните болты крепления трубы обогревателя (B).

Момент затяжки:

19,6 ~ 23,5 Н · м (2,0 ~ 2,4 кгсм, 14,5 ~ 17,4 фунт-футов)

Не используйте уплотнительные болты повторно.

11.	Подсоедините байпасный шланг (A).

12.

Установите HLA (гидравлический регулятор зазора) (A) и поворотный рычаг. (В).

(1)	При установке HLA его следует держать вертикально, чтобы моторное масло в HLA не может пролиться и гарантирует, что пыль не будет придерживайтесь HLA.

(2)

HLA следует вставлять осторожно в головку блока цилиндров. не проливать моторное масло.

В случае пролития необходимо произвести стравливание воздуха. в соответствии с процедурой удаления воздуха.Инсульт HLA в дизельном топливе 4 ~ 5 раз, нажимая на крышку при нажатии мяч слегка опустите жесткой стальной проволокой. (Возьмите будьте осторожны, чтобы не сильно прижать твердую стальную проволоку, так как мяч несколько грамм.)

13.

Установите держатель кулачка.

(1)	С помощью скребка для прокладок удалите весь старый упаковочный материал. от поверхностей прокладки.

(2)	Расположение герметика на держателе кулачка и цилиндре в головке не должно быть вредных посторонних материалов, масла, пыли и влажность. Распылите чистящее средство на поверхность и протрите чистой тряпка.

(3)

После нанесения жидкого герметика на нижнюю поверхность держатель кулачка, соберите держатель кулачка.Непрерывная бусина следует нанести герметик, чтобы предотвратить утечку масла.

Ширина борта: 2,5 ~ 3,5 мм (0,10 ~ 0,14 дюйма)

Герметик: Threebond 1217H или аналог

(4)	Поместите опору кулачка (A) на головку блока цилиндров.Дюбель штифты на держателе кулачка и отверстия на головке блока цилиндров должны использоваться в качестве справки при сборке держателя кулачка в точном положении.

(5)

Затяните болты крепления кулачка.

Момент затяжки:

18,6 ~ 22,6 Нм (1,9 ~ 2,3 кгс.м, 13,7 ~ 16,6 фунт-фут)

•	Соберите держатель кулачка за 5 минут. после нанесения герметика.

•	Установите крышку подшипника распределительного вала в 5 минут после сборки держателя кулачка.

•	Работающий двигатель или испытание под давлением должны нельзя выполнять в течение 30 минут после сборки кулачковый держатель.

14.

Установите распредвалы.

(1)	Установите впускной и выпускной распредвалы (A) на кулачок. перевозчик.

(2)

Установите крышку подшипника распределительного вала (A).

Затяните болты в несколько проходов в последовательности как показано.

Момент затяжки

Болты M6:

11.8 ~ 13,7 Н · м (1,2 ~ 1,4 кгсм, 8,7 ~ 10,1 фунт-футов)

Болты M8:

18,6 ~ 22,6 Нм (1,9 ~ 2,3 кгсм, 13,7 ~ 16,6 фунт-фут)

Будьте осторожны, чтобы не изменить положение и направление крышек подшипников.

15.

Установите впускной CVVT в сборе (A) и выпускной CVVT в сборе. (В).

Момент затяжки:

64,7 ~ 76,5 Н · м (6,6 ~ 7,8 кгсм, 47,7 ~ 56,4 фунт-футов)

При снятии сборочного болта CVVT удерживайте распредвал. гаечным ключом, чтобы распределительный вал не проворачивался.

16.

Установите скобу PCSV (A).

Момент затяжки:

9,8 ~ 11,8 Н · м (1,0 ~ 1,2 кгсм, 7,2 ~ 8,7 фунт-футов)

17,

Установите конденсатор (A).

Момент затяжки:

9,8 ~ 11,8 Н · м (1,0 ~ 1,2 кгсм, 7,2 ~ 8,7 фунт-футов)

18.

Установите вакуумную трубку (A).

Момент затяжки:

9.8 ~ 11,8 Н · м (1,0 ~ 1,2 кгсм, 7,2 ~ 8,7 фунт-футов)

19.	Установите цепь привода ГРМ, включая приводной ремень, цилиндр. крышка головки, генератор и крышка цепи привода ГРМ. (См. Сроки система в этой группе)

20.	Установите впускной и выпускной коллектор. (См. Система впуска и выпуска в этой группе)

21.

Установите узел форсунки и направляющей (A). (См. FL — «Инжектор»)

Момент затяжки:

18,6 ~ 23,5 Н · м (1,9 ~ 2,4 кгсм, 13,7 ~ 17,4 фунт-футов)

22.	Подсоедините топливный шланг (A) и PCSV (электромагнитный клапан управления продувкой). шланг (B).

23.

Подсоедините вакуумный шланг усилителя тормозов (A) и шланги нагревателя. (В).

При установке шлангов отопителя устанавливайте, как показано на иллюстрации.

24.

Установите проводку и протекторы на головку блока цилиндров и впускной коллектор, а затем подсоедините разъемы проводки и зажимы жгута.

(1)	Разъем впускного клапана OCV (Oil Control Valve) (A)

(2)	Разъем выхлопного клапана OCV (Oil Control Valve) (A)

(3)	Разъем генератора (А)

(4)	Разъемы катушки зажигания (А)

(5)	Разъем впускного датчика положения распределительного вала (А)

(6)	Разъем CMPS (датчик положения распределительного вала) выхлопа (В)

(7)	Разъемы форсунки (А)

(8)	Передний и / или задний HO2S (разъемы подогреваемого кислородного датчика (А) [ULEV] [SULEV]

(9)	Разъем конденсатора (А)

(10)	Разъем PCSV (электромагнитный клапан управления продувкой) (A)

(11)	Разъем ECTS (датчик температуры охлаждающей жидкости) (А)

(12)	Разъем VIS (регулируемая система впуска) (A)

(13)	MAPS (датчик абсолютного давления в коллекторе) и IATS (впускной датчик температуры воздуха) разъем (A)

(14)	Разъем ETC (электронного управления дроссельной заслонкой) (A)

(15)	Разъем VCMA (привод переменного заряда) (A)

25.	Подсоедините верхний и нижний шланги радиатора. (См. Охлаждение система в этой группе)

26.	Установите воздуховод и воздушный фильтр в сборе. (См. Впускной и выхлопная система в этой группе)

27.	Установите кожух двигателя.(См. Двигатель и коробка передач в сборе. в этой группе)

28.	Установите правую нижнюю крышку. (См. Двигатель и коробка передач в сборе. в этой группе)

29.	Установите правое переднее колесо. (См. Группу SS — «Колесо»)

30.	Подсоедините отрицательную клемму аккумулятора. (См. Двигатель и КПП. сборки в этой группе)

31.	Добавьте все необходимые жидкости и проверьте на утечки. Подключите GDS. Проверьте коды, заметку и очистку. Перепроверьте.

•	Залейте в двигатель моторное масло.

•	Залейте охлаждающую жидкость в радиатор и бачок.

•	Очистите полюса аккумулятора и клеммы кабеля и соберите.

•	Проверить на утечку топлива.

—	После сборки топливопровода включите зажигание. (не включайте стартер), чтобы топливный насос работал примерно две секунды, и в топливопроводе поднимется давление.

—	Повторите эту операцию два или три раза, затем проверьте утечка топлива в любой точке топливопровода.

•	Выпустить воздух из системы охлаждения.

—	Запустите двигатель и дайте ему поработать, пока он не прогреется (пока вентилятор радиатора работает 3 или 4 раза).

—	Заглушите двигатель.Проверить уровень в радиаторе, при необходимости долейте охлаждающую жидкость. Это позволит удалить захваченный воздух. от системы охлаждения.

—	Плотно закройте крышку радиатора, затем снова запустите двигатель. и проверьте на утечки.

Повторная сборка

• Тщательно очистите все собираемые детали.• Перед установкой … Анализ отказов головки цилиндров

: почему у меня треснула голова?

Добро пожаловать, Гость Авторизоваться НОВЫЙ
ПРОДУКТ
ПОИСК!
844.215,3406 Переключить навигацию Логин:
Покупатель Дилер
Получить цитату
Запчасти для магазинов
Гусеница
Cummins
Детройт Дизель
Мак
Мерседес Бенц
Вольво
Сельскохозяйственная
Строительство / Промышленность
Программа создания ценности для ремонтных мастерских
Присоединяйтесь к программе повышения ценности мастерской
RSVP Войти
Программа повышения ценности флота
Присоединяйтесь к программе Fleet Value Program
FVP Войти
Метод ремонта трещин в блоке цилиндров и ГБЦ
Во время работы дизельного двигателя блок цилиндров и головка цилиндров подвержены растрескиванию, что приводит к протечкам, протечкам, ожогам прокладки головки цилиндров и даже механическим авариям.Трещины в блоке цилиндров и головке блока цилиндров необходимо незамедлительно ремонтировать, основными методами являются следующие четыре.
Метод с пластиной-заполнителем
Метод с пластиной-заполнителем в основном используется для ремонта более концентрированных трещин или части поверхности тела отверстия в корпусе. Конкретные шаги: ① удалить трещину рядом с подготовкой заливки частей плиты масла, краски и других предметов; ② сверлом диаметром 3 ~ 5 мм на конце каждого отверстия для просверливания трещин, чтобы предотвратить расширение трещины; ③ толщина 2.5 ~ Из низкоуглеродистой стали врезаться в пластину заполнения, заполнить пластину, чем трещина вокруг ширины 20 ~ 30 мм; ④ сверление вдоль пластины с шагом отверстий 15 ~ 20 мм, апертура 3 ~ 5 мм; На трещине так, чтобы она плотно прилегала к прокладке головки блока цилиндров или головке блока цилиндров, затем заполните пластину как шаблон в блоке цилиндров или головке блока цилиндров, просверлив и нарезав резьбы; ⑥ с винтом для заполнения фиксированной пластины. Следует закрепить перед пластиной и блоком цилиндров или колодкой головки блока цилиндров слоем асбестовой прокладки, если две облицовки покрыты красным маслом, эффект будет лучше.
Метод посадки
Шелковый метод часто используется для ремонта одиночной трещины, как показано на рисунке, метод: ① с диаметром 3 ~ 5 мм просверлите сначала на обоих концах трещины сверление отверстий 1 и 2, и затем просверливают каждые 2 ~ 4 мм отверстие 3, отверстие 4; ② сверление отверстия в нарезке; ③ винт в отверстие в отверстие, ввинтить в длину и толщину стенки прокладки головки блока цилиндров, а затем отрезать медный стержень, поперечное сечение над цилиндром 2 мм; ④ таким же методом, согласно порядку сверления в порядке сверления ряда отверстий, нарезания резьбы и ввинчивания в винты медной штанги, формирование винта на всей цепочке цепей; ⑤ ручным молотком аккуратно оторвать медь. Открытая часть винта, плоская клепка; ⑥ метод давления воды, чтобы проверить, есть ли утечка в трещине, если небольшая утечка, вы можете продолжать использовать ручной молоток легкой заклепки утечки медных винтов.
Метод сварки
Метод сварки: сначала с помощью сверла диаметром 4 мм на обоих концах отверстия для просверливания трещин, а затем трещины вдоль открытой канавки с V-образной канавкой, глубина канавки не должна превышать толщину стенки корпуса 2 / 3 подходит; а затем диаметром 4 мм. Из биметаллического электрода (или в случае нагрева чугунным электродом) можно сваривать.
Чтобы предотвратить сварку деталей после сварки, вызванных внутренним напряжением или явлением деформации, следует быть в сварном шве, когда докрасна, с молотком молотком ударами молотка, чтобы устранить шлак.Если трещина слишком длинная, ее необходимо отделить от места сварки, обычно подходит длина 20 ~ 30 мм, которая должна находиться на расстоянии 70 мм от сварного шва, чтобы можно было прикоснуться рукой, а затем сваривайте следующий абзац. Если трещина слишком глубокая, может быть использован метод многослойной наплавки, сварка недопустима.
Клейкий метод
Для ремонта трещины в цилиндре, например, шаги следующие: ① 1 # грубая наждачная бумага для удаления трещин вокруг блока цилиндров из серебра и ржавчины, ширина полировки около 30 мм, длина должна быть более 30 мм на обоих концах перелома; Линия резания долотом шириной 3 мм, глубиной 2 мм V-образной канавки и сверление с обоих концов трещины в отверстии; ③ очищающим средством для металла вокруг трещин, чтобы они высохли, а затем снова протрите вино; Из клея залиты трещины и V-образный паз, а в паз и тряпку на заранее подготовленной тряпке на клей, тряпка приклеивается по трещинам в исходных протечках серьезных мест, таким же методом липкие 2 слоя ткани, ⑤ в ткани за пределами ткани, а затем даже покрыть слоем клея.
Через 24 часа такой обработки дизельный двигатель можно использовать. Если зимой, чтобы ускорить отверждение вискозы, водяной радиатор нужно впрыснуть в горячую воду, чтобы тело поддерживало высокую температуру.
Прокладка ГБЦ
: http://www.gasgoo.com/hot/p-cylinder-head-gasket.html Головка блока цилиндров двигателя
: http://www.gasgoo.com/hot/p-engine-cylinder-head .html
Прокладка головки двигателя: http://www.gasgoo.com/hot/p-engine-head-gasket.html
детали головки блока цилиндров: http://www.gasgoo.com/hot/p-cylinder-head-parts.html
.
