Как проверить датчик охлаждающей жидкости мультиметром: Как проверить датчик температуры охлаждающей жидкости и обнаружить неисправность

Как проверить указатель температуры охлаждающей жидкости

Обслуживание

22.01.2020

Содержание статьи:

Блог про Уаз

Указатель температуры охлаждающей жидкости 14.3807 электромагнитный, логометрического типа. Предназначен для контроля температуры охлаждающей жидкости в двигателе. Оснащен сигнализатором перегрева. На автомобилях УАЗ входит в состав щитка приборов 14.3805 или КП116-3805010. Работает совместно с датчиком температуры ТМ100.

Указатель температуры охлаждающей жидкости 14.3807, характеристики.

Указатель температуры охлаждающей жидкости 14.3807 представляет собой электромагнитный логометр с неподвижными катушками и подвижным постоянным магнитом связанным со стрелкой. Кроме автомобилей семейства УАЗ-31512, фургонов УАЗ-3741 и УАЗ-3909, санитарных УАЗ-3962, автобусов УАЗ-2206, грузовых УАЗ-3303 и УАЗ-39091, указатель температуры охлаждающей жидкости 14.3807 применяется на автомобилях ГАЗ, ЗИЛ, УРАЛ, ЛУАЗ, и автобусах ПАЗ, ЕРАЗ, КАВЗ.

Основные характеристики указателя 14.3807 :

— Диапазон показаний, градусов Цельсия : 40-120
— Цена деления, градусов Цельсия : 20
— Тип измерительного механизма : магнитоэлектрический
— Номинальное напряжение, В : 12
— Посадочный диаметр кожуха, мм : 60
— Посадочный диаметр для ламподержателя подсветки и сигнализатора, мм : 11,5
— Конструкция электрического соединения : штекер 6,35 мм
— Масса, кг : 0,18

Датчик температуры охлаждающей жидкости ТМ100, характеристики.

Указателя 14.3807 получает показания от датчика температуры ТМ100, который установлен в головке блока цилиндров двигателя. Рабочим элементом датчика является термистор помещенный в металлический корпус.

Основные характеристики датчика температуры ТМ100 :

— Пределы измерения температуры, градусов : 40-120
— Номинальное напряжение, В : 12, 24
— Ток нагрузки, А : 0,1
— Присоединение : винт М3
— Размер под ключ : S19
— Резьба : K3/8
— Вес, г : 45

Схема подключения указателя температуры 14.

3807 и датчика температуры ТМ100.

Контрольная лампа предельной температуры охлаждающей жидкости в радиаторе и датчики температуры ТМ104 или ТМ111-09.

Контрольная лампа расположена на панели приборов УАЗ и работает совместно с датчиком температуры ТМ104 или ТМ111-09, который расположен в верхней части радиатора. Биметаллическая пластина внутри датчика замыкает контакты и контрольная лампа загорается при температуре охлаждающей жидкости в радиаторе в пределах 91-98 градусов.

Во время эксплуатации автомобиля не допускается значительное понижение уровня охлаждающей жидкости в системе охлаждения двигателя и как следствие обнажение трубок в верхнем бачке радиатора, так как от перегрева датчик температуры может выйти из строя.

Перестановка местами датчика ТМ100 указателя температуры охлаждающей жидкости и датчика ТМ104 или ТМ111-09 контрольной лампы аварийного перегрева охлаждающей жидкости не допускается, так как указатель и лампа в таком случае работать не будут.

Схема подключения и работы аварийного датчика температуры ТМ104 или ТМ111-09.

Расположение датчиков температуры ТМ100 и ТМ104 в автомобилях семейства УАЗ-31512.

Расположение датчиков температуры ТМ100 и ТМ111-09 в автомобилях семейства УАЗ-3741.

Проверка исправности указателя температуры 14.3807 и датчика температуры ТМ100.

Указатель температуры охлаждающей жидкости 14.3807 проверяется путем сравнения его показаний с показаниями термометра. Для этого надо вывернуть датчик температуры ТМ100, при необходимости удлинить его провод, соедините датчик отдельным проводом с массой автомобиля и поместите вместе с термометром в середину сосуда с водой нагретой до кипения. Клемму датчика погружать в воду не следует.

Затем остается сравнивать показания указателя температуры 14.3807 и термометра. Температура воды до требуемой величины доводится путем долива в сосуд холодной воды. При температуре воды в 100 и 80 градусов погрешность показаний указателя не должна превышать +-5 градусов, а при температуре воды в 40 градусов погрешность не должна превышать +4 или -12 градусов.

Если показания указателя превышают указанные пределы, то сначала надо попробовать заменить датчик ТМ100, а если это не даст положительных результатов, то заменить указатель температуры охлаждающей жидкости 14.3807.

Если стрелка указателя постоянно находится в начале шкалы.

То при включенном зажигании отсоединить провод от датчика указателя и соединить его наконечник с массой. Если стрелка отклонится, то следовательно неисправен датчик и его необходимо заменить. Если стрелка не отклоняется, снять щиток приборов и при включенном зажигании соедините с массой клемму «Д» указателя. Отклонение стрелки в этом случае укажет на его исправность и на повреждение провода, соединяющего датчик с указателем. Если стрелка не отклоняется, то неисправен сам указатель.

Если стрелка указателя постоянно находится в конце шкалы.

То при включенном зажигании отсоединить провод от датчика. При неисправном датчике стрелка должна вернуться в начало шкалы. Если стрелка остается в конце шкалы, то провод имеет замыкание на массу или неисправен указатель. Его исправность можно проверить, отсоединив провод от клеммы «Д». При включенном зажигании стрелка должна находиться в начале шкалы.

Проверка указателя температуры 14.3807 при помощи контрольного реостата.

Для проверки указателя 14.3807 таким способом, его надо подсоединить к контрольному реостату. При сопротивлении контрольного реостата в 400-530 Ом стрелка должна находиться около отметки 40 градусов. При сопротивлении 80-95 Ом — около отметки 80 градусов. При сопротивлении 51-63 Ом — около отметки 120 градусов.

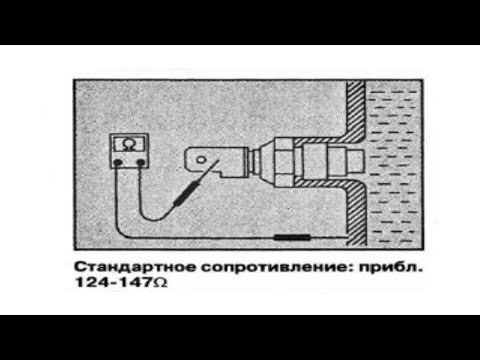

Диагностика исправности датчика температуры ТМ100 по его сопротивлению.

При температуре 40 градусов сопротивление на датчике должно быть в пределах 400-530 Ом, при температуре 80 градусов — в пределах 130-157 Ом, при температуре 100 градусов — в пределах 80-95 Ом, а при температуре 120 градусов — в пределах 51-63 Ом.

Ремонт указателя температуры охлаждающей жидкости и его датчика.

Указатель температуры охлаждающей жидкости 14.3807 и датчики ТМ100, ТМ104 и ТМ111-09 ремонту не подлежат. Поэтому в случае их неисправности следует проверить только электрические соединения и исправность проводки, и если они в порядке, то заменить указатель или датчики на новые. Рекомендуется сначала попробовать заменить датчики, так как они обычно чаще выходят из строя.

Проверка датчика температуры охлаждающей жидкости

Датчик температуры двигателя (датчик температуры охлаждающей жидкости, ДТОЖ) представляет собой важный элемент в устройстве автомобиля. Основная задача – определять температуру ДВС и своевременно уведомить водителя о перегреве двигателя.

Примечательно то, что в зависимости от температуры ЭБУ двигателем регулирует и изменяет различные параметры работы мотора (угол опережения зажигания УОЗ, смесеобразование, обороты холостого хода и т.д.).

Вполне очевидно, что если датчик охлаждающей жидкости выходит из строя, двигатель может работать с перебоями, перегреться, могут возникать ложные уведомления о перегреве и т.п. Далее мы рассмотрим устройство ДТОЖ, как проверить датчик температуры, а также как выполняется замена датчика температуры охлаждающей жидкости.

Читайте в этой статье

Устройство датчика температуры двигателя

Как уже было сказано, указанный датчик измеряет температуру не самого «железа», а охлаждающей жидкости (антифриза или тосола) в системе охлаждения двигателя. Другими словами, замеряется температура ОЖ в системе охлаждения двигателя.

Признаки неисправности датчика температуры ОЖ

В процессе эксплуатации автомобиля необходимо следить за качеством работы ДТОЖ. Если же замечены признаки неисправности, требуется проверить датчик температуры охлаждающей жидкости. Если датчик вышел из строя, необходима его замена.

Неисправность датчика температуры охлаждающей жидкости двигателя зачастую диагностируются визуально путем осмотра элемента. Обычно на датчике видны повреждения (как механические, так и в результате коррозии).

В данном случае на проблемы с термистором указывают следующие признаки:

• указатель температуры охлаждающей жидкости показывает перегрев двигателя даже на холодном ДВС, показания плавают и т. д.;
• постоянно срабатывает или не срабатывает вентилятор охлаждения;
• увеличен расход горючего, повышены обороты холостого хода, двигатель плохо заводится, может глохнуть, обороты плавают или скачут и т.д.
• на приборной панели горит чек или загорается значок термометра.

При появлении данных симптомов нужно сначала убедиться в том, что вышел из строя именно датчик. После этого следует выполнять замену ДТОЖ. Кстати, стоимость датчика для большинства распространенных моделей авто вполне доступная. На практике, датчик температуры ВАЗ по сравнению с датчиком для иномарки стоит практически одинаково, особенно если использовать качественные аналоги вместо оригинальных.

Проверка датчика температуры охлаждающей жидкости

Для начала, нужно разобраться, где стоит датчик температуры ОЖ. Если просто, ДТОЖ представляет собой компактное устройство в корпусе, которое должно напрямую контактировать с охлаждающей жидкостью для измерения ее температуры.

На датчике выполнена резьба. Благодаря такой резьбе он вкручивается в головку блока цилиндров, может стоять на верхнем шланге радиатора, также местом установки в ряде случаев является корпус термостата.

Еще добавим, что есть модели авто, где стоят сразу два ДТОЖ (один датчик температуры двигателя ставится на выходе жидкости из двигателя, тогда как другой на выходе жидкости из радиатора системы охлаждения).

В данном случае нужно учитывать, что сбои может давать только один датчик, так как сразу два выходят из строя редко. Так или иначе, определившись с тем, где находится датчик ДТОЖ, местом его установки и общим количеством таких датчиков, можно переходить к тому, как проверить датчик температуры охлаждающей жидкости.

Сначала нужно убедиться, что проводка на датчик исправна. Чтобы ДТОЖ нормально работал, на датчик подается постоянное напряжение 5 Вольт. Чтобы проверить проводку, нужно от датчика отключить провода, после чего завести мотор и мультиметром проверить подаваемое на датчик напряжение.

• В случае, когда напряжение в норме (5 Вольт), тогда можно переходить к проверке датчика. Сначала датчик выкручивается ключом и осматривается на предмет механических повреждений. Далее следует проверять сопротивление и общую работоспособность.

Для этого потребуется мультиметр, электронный термометр, электронагреватель или чайник для подогрева воды. Сняв датчик с машины, проверку ДТОЖ можно осуществить двумя способами.

Чтобы проверить датчик при помощи нагрева:

• сначала термометр ставится в чайник с холодной водой;
• затем к датчику присоединяется мультиметр, включается режим замера сопротивления;
• теперь сам датчик помещается в чайник;

Далее показания сопротивления фиксируются. Сначала замеры делаются для холодной воды, затем нужно начать нагрев воды. Параллельно фиксируются показания сопротивления при нагреве до 10, 15, 20 градусов Цельсия и выше.

Второй способ проверки ДТОЖ быстрый и простой, однако, менее точный. Термометр для диагностики не нужен. С учетом того, что вода кипит при 100 градусах, то есть температура выше не поднимается, данную отметку можно использовать в качестве контрольной точки.

Остается только поместить датчик температуры ОЖ в кипящую воду и замерить сопротивление датчика тестером-мультиметром. Нормой считается показатель, когда при нагреве жидкости до 100 градусов Цельсия датчик показывает среднее сопротивление 175-178 Ом.

Однако, важно учитывать и то, что во время кипения температура может быть не 100, а 96-98 градусов. Другими словами, есть небольшая погрешность. Принимая во внимание такую поправку, нормальными можно считать показания по сопротивлению датчика на отметке 195-210 Ом.

В любом случае, сравнение полученных данных с таблицей сопротивления ДТОЖ позволяет четко определить, если проблемы с датчиком и работоспособностью терморезистора датчика температуры охлаждающей жидкости.

Подведем итоги

Как видно, датчик температуры двигателя является таким элементом, который не только измеряет температуру для уведомления водителя о перегреве, но и тесно взаимодействует с ЭСУД автомобиля и самой системой охлаждения.

В зависимости от показаний ДТОЖ, блок управления корректирует топливно-воздушную смесь, управляет оборотами двигателя и зажиганием. Также показания датчика инициируют включение вентилятора охлаждения двигателя и т.д.

По результатам данной проверки датчика температуры мотора принимается решение о замене данного элемента или поиске других проблем, которые могут быть причиной перегрева или сбоев в работе ДВС.

В системе охлаждения мотора воздух: симптомы завоздушивания, причины образования воздушной пробки. Как развоздушить систему охлаждения двигателя.

Антифриз закипает и бурлит в расширительном бачке. Причины закипания тосола или антифриза, основные неисправности, диагностика неполадок, рекомендации.

Как проверить систему охлаждения двигателя автомобиля на герметичность и работоспособность всех компонентов. Диагностика помпы, термостата, патрубков и т.д.

Устройство и принцип работы элемента. Конструктивные особенности и виды терморегуляторов. Рекомендации по выявлению неисправностей, замена термостата.

Причины, по кторым охлаждающая жидкость начинает течь. Как найти место утечки антифриза или тосола самому. Полезные советы и рекомендации.

Что такое охлаждающая жидкость для двигателя: назначение и особенности, отличия. Как выбрать ОЖ, как разбавлять концнтрат антифриза, смешивание антифризов.

Лада Приора Седан «Барни» › Бортжурнал › 67. Как проверить ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ(ДТОЖ)?

Все чаще возникают вопросы по охлаждению двигателя.
У одних вентилятор включается и не выключается, у других он не включается, только в аварийном режиме.
Самый частый ответ — «смени ТЕРМОСТАТ!», многие плюсуют, многие соглашаются.

Но многие и понятия не имеют, как меняется термостат, что придется сливать ОЖ!
Корпус термостата и термоэлемент называют одним словом ТЕРМОСТАТ!
В моем понятии:
ТЕРМОСТАТ — это весь узел, корпус с отверстиями под патрубки, клапан и датчик.

Термоэлемент — представляет собой термочувствительный клапан, который установлен внутри корпуса термостата. Вот его то, в большинстве случаев, и заклинивает.

Так вот. Чтоб тупо не менять Термостат, и термоэлемент его, с начала нужно проверить датчик! Который установлен в корпусе.

Делается это просто.
Берем мультиметр, в моем случае цифровой, и замеряем сопротивление. Сверяем по таблицы с температурой в данный момент, и делаем выводы.

Возьмем мой случай.

Температура — 73 градуса по компу, сопротивление — 402 Ом.
По таблицы ми видим что термостат должен быть закрыт! Соответственно патрубок под фильтром «Этот трогать на нагрев» — холоднотеплый.
Нагреться патрубок(а вы, обжечь руку) должны в 85+ — пару градусов.
Об этом написано тут 25. Mini FAQ по системе охлаждения. С картинками!

«В районе температуры 85+- пару градусов, начинает потихоньку открываться, а при 102 если не ошибаюсь полностью открывается и тосол церкулирует через радиатор по полной»

Итог;
Не стоит тупо разбирать половину машины из-за одного датчика. Сначала ищем причину.

Напоминаю.
ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ — ДТОЖ

Датчик температуры в СУД служит для определения температурного состояния двигателя. По его сигналу ЭБУ при запуске выставляет необходимое количество шагов РХХ, регулирует топливоподачу. Внутри датчика находится термистором с «отрицательным температурным коэффициентом» — при нагреве его сопротивление уменьшается. Высокая температура охлаждающей жидкости вызывает низкое сопротивление (70 Ом + 2% при 130 °С), а низкая температура дает высокое сопротивление (100700 Ом ± 2% при -40 °С). Контроллер подает на датчик температуры охлаждающей жидкости напряжение 5 В через резистор с постоянным сопротивлением, находящимся внутри контроллера. Температуру охлаждающей жидкости контроллер рассчитывает по падению напряжения на датчике, имеющем переменное сопротивление. Падение напряжения большое на холодном двигателе, и низкое — на прогретом. Соответственно, на холодном двигателе напряжение на датчике выше, на горячем — ниже.

Характеристи датчика
При повышении температуры сопротивление датчика уменьшается, см. таблицу:
Температура (°C) Сопротивление датчика (ом)
100 177
90 241
80 332
70 467
60 667
50 973
45 1188
40 1459
35 1802
30 2238
25 2796
20 3520
15 4450
10 5670
5 7280
0 9420
-4 12300
-10 16180
-15 21450
-20 28680
-30 52700
-40 100700

Установлен
Датчик температуры охлаждающей жидкости (на фото 2) установлен между головкой блока и термостатом. Датчик температуры охлаждающей жидкости имеет два контакта ( в отличии от одноконтактного датчика температуры для панели приборов, который стоит рядом, не путайте ).

Температура ОЖ влияет практически на все характеристики управления двигателем. Для нормальной работы двигателя при различных температурах в расчете угла опережения зажигания участвует значение температуры двигателя, значит неисправность датчика влияет на работу системы.
Датчик практически не ломается, но бывает, врёт. Довольно часто перетираются провода у основании разъёма. Основные неисправности — нарушение электрического контакта внутри датчика и нарушение изоляции.

Отказ датчика ведет к трудности запуска горячего мотора, повышенный расход топлива. При отключении ДТОЖ контролеер воспринимает это как обрыв его цепи и принудительно включает вентилятор. Если есть БК, то он при этом покажет температуру ОЖ минус 40 градусов.

По поиску забил «термостат Приора» и вижу картинку своей машинки

Как проверить указатель температуры охлаждающей жидкости на работоспособность?

11 января 2017 Категория: Обслуживание и ремонт

Контролировать температуру охлаждающей жидкости очень важно для того, чтобы сохранить работоспособность автомобиля. Неверные показания приборов могут сбить с толку водителя, из-за чего он может случайно перегреть или, напротив, недостаточно прогреть двигатель, что также может привести к массе неполадок и весьма дорогому ремонту.

Бывают случаи, когда из-под капота уже начинает идти пар, а показатель температуры все еще находится на «синей» зоне, свидетельствующей о непрогретости мотора!

Работа двигателя при низких температурах также не пойдет ему на пользу. Поэтому многие автомобилисты задаются вопросом: как проверить указатель температуры охлаждающей жидкости, а также, что делать в случае его неисправности? В этой статье мы поставим точку над этим вопросом.

Неисправен указатель или все же датчик температуры?

В этом вопросе существует один небольшой, но очень коварный нюанс. Дело в том, что выйти из строя может как сам указатель, так и датчик температуры. В первом случае водитель лишь получает недостоверные показания приборов, что в большинстве случаев при хорошем состоянии автомобиля и отсутствии в нем неисправностей не приводит к серьезным последствиям, однако и является достаточно неприятной поломкой.

Однако если ломается ДТОЖ, то последствия могут быть куда плачевнее. А все дело в том, что современные автомобили «напичканы» электроникой, которая призвана защитить автомобиль от возможных поломок. Работа всей этой электроники основана на датчиках, и именно данные получаемые от них являются основой для формирования сигналов управляющим механизмам, которые корректируют работу узлов автомобиля.

Если бортовой компьютер принимает неверные данные с них, то в результате неправильно регулирует работу узлов автомобиля, что может привести к крайне неприятным последствиям. Поэтому, если у вас возникли проблемы с показателями температуры двигателя, то в первую очередь нужно определиться, дело в указателе температуры или все-таки в датчике.

Проверка указателя температуры охлаждающей жидкости

Итак, как проверить указатель температуры охлаждающей жидкости? Для начала заглушите двигатель и подождите, пока он остынет. Отключите разъем, к которому присоединяется датчик температуры ОЖ, и соедините его с резистором сопротивлением в 100 Ом.

Далее необходимо включить зажигание. Правильно функционирующий указатель покажет температуру в 90 градусов. Если прибор показывает неправильную температуру или показания вообще отсутствуют, то неполадка кроется в проводке или самом указателе.

Вероятнее всего, где-то произошло замыкание или обрыв электросети автомобиля, из-за чего при правильной работе датчика температуры на приборной панели демонстрируются неверные данные.

Проверьте изоляцию проводов, идущих от датчика к приборной панели и бортовому компьютеру, поврежденные провода следует заменить или, на худой конец, восстановить. Если вся проводка находится в хорошем состоянии, но указатель температуры работает некорректно, то дело именно в нем, следует произвести замену указателя.

Полезное видео, проверка указателя температуры двигателя, обязательно смотрим:

Как определить неисправность ДТОЖ?

Если же указатель функционирует правильно и проводка цела, включите датчик обратно в цепь, заведите мотор и прогрейте его в штатном режиме. Если при этом на указателе сохраняются показания не соответствующие нормальным значениям, или стрелка указателя даже не сдвинулась с места, то неполадка кроется именно в датчике. В данном случае необходимо его попросту заменить.

Кстати о признаках неисправности датчика температуры охлаждающей жидкости можете ознакомиться, перейдя по этой ссылке, также прочитав данный материал, вы более подробно узнаете о его методах проверки на работоспособность, а также его роли в двигателе автомобиля.

Еще один способ проверки датчика температуры

Существует еще один способ проверки датчика, ваши действия должны заключаться в следующем. В первую очередь нужно отключить отрицательную клемму с аккумуляторной батареи автомобиля, слить с мотора антифриз, чтобы жидкость не пролилась после снятия датчика.

Далее нужно снять датчик с двигателя и протестировать его омметром. Один контакт необходимо прикрепить к контакту датчика. Вторая клемма прибора должна быть замкнута на корпусе ДТОЖ. Показания омметра при нормальной температуре должны составлять порядка 700-800 Ом.

Попробуйте проверить датчик в иных условиях, например, погрузив его в горячую (около 70-80 градусов) воду: в таком случае сопротивление будет меньше. Также стоит проверить его в холодной воде, где сопротивление естественно увеличится. Если показания омметра при заданных температурах отличаются от нормальных значений, или не происходит уменьшение, или увеличение сопротивления при нагревании и охлаждении датчика, то проблема именно в нем — его следует заменить. В противном случае нужно искать неисправность в указателе или проводах, идущих к нему.

Это все что мы хотели сказать по вопросу о том, как проверить указатель температуры охлаждающей жидкости. Теперь вам не составит труда отличить поломку указателя температуры от неисправности самого датчика. Если при неработоспособности первого еще можно как-то ездить без серьезных последствий для двигателя, то дальнейшая эксплуатация авто при неисправности ДТОЖ абсолютна противопоказана. В любом случае затягивать с ремонтом не стоит, пока данная неполадка не повлекла за собой еще более серьезные последствия!

Как проверить датчик температуры охлаждающей жидкости

Большинство датчиков температуры охлаждающей жидкости напоминают большую гайку с электрическим разъемом сверху.

Проверка датчика температуры охлаждающей жидкости двигателя (ECT) проста и может помочь вам быстрее починить автомобиль. Вы можете сделать это дома, используя цифровой мультиметр и термометр для приготовления пищи. Плохой ECT влияет на производительность двигателя:

• Это может вызвать постоянную обедненную воздушно-топливную смесь, в результате чего двигатель заглохнет или начнет работать вхолостую.
• Или это может привести к постоянной богатой воздушно-топливной смеси, вызывая увеличение выбросов и расхода топлива.
• На современных автомобилях плохой датчик ECT нарушит синхронизацию зажигания.
• На некоторых моделях автомобилей неисправный датчик ECT (температуры) может также испортить трансмиссию, вентилятор охлаждения и указатель температуры.

Но прежде чем винить ECT охлаждающей жидкости за проблемы с двигателем, воспользуйтесь этим руководством, чтобы проверить его и убедиться, что вам действительно нужно его заменить. Тест занимает всего несколько минут.

Инструменты и предметы, которые вам понадобятся

• Цифровой мультиметр
• Кухонный термометр
• Гаечный ключ (трещотка и набор торцевых головок, если вам нужно удалить компоненты)
• Бумага и карандаш

Найдите датчик температуры охлаждающей жидкости

Откройте капот вашего автомобиля,чтобы найти датчик охлаждающей жидкости.

1. В зависимости от модели вашего автомобиля, вы можете найти его, установленный на головке цилиндров или впускном коллекторе. Тем не менее, одно из наиболее распространенных мест – на корпусе термостата или рядом с ним. Вы можете найти корпус термостата, следуя за верхним шлангом радиатора, который соединяется с корпусом термостата на стороне двигателя.
2. Ищите большую гайку с электрическим разъемом сверху и два электрических провода, идущие от разъема – на большинстве современных транспортных средств – или один провод – на старых моделях автомобилей.
3. Некоторые ECT скрыты под впускным коллектором, особенно на больших грузовиках.

Если вам все еще не удается найти ECT, обратитесь к руководству по обслуживанию вашего автомобиля. Вы можете купить руководство по ремонту для конкретной марки и модели автомобиля в большинстве магазинов автозапчастей или через Интернет.

Используйте цифровой мультиметр для проверки вашего датчика температуры охлаждающей жидкости.

Признаки неисправности датчика температуры охлаждающей жидкости

Тест измерителя температуры охлаждающей жидкости

Теперь, когда вы установили ECT на своем автомобиле, вы готовы его проверить.

1. Отсоедините электрический разъем датчика.
2. Получите значения нагрева поверхности двигателя, используя инфракрасный термометр или подходящий термометр для приготовления пищи. Измерьте температуру двигателя в месте рядом с ECT.

Прежде чем перейти к следующему шагу, давайте на секунду отвлечемся сюда:

Хорошо, в этот момент вы можете задаться вопросом, зачем вам измерять нагрев двигателя, чтобы устранить неисправность измерителя. Основная причина заключается в том, что вы пытаетесь проверить здесь две распространенные потенциальные неисправности: датчик ECT и термостат.

Проверка датчика температуры охлаждающей жидкости

Допустим, термостат на вашем автомобиле застрял в открытом положении. Это не позволит двигателю достичь рабочей температуры, поскольку охлаждающая жидкость течет непрерывно. Если вам нужно было протестировать только один датчик ECT, вы можете подумать, что он вышел из строя, потому что его значение сопротивления осталось на уровне 1500 или 2100 Ом, например, когда фактически он сообщает фактическую температуру охлаждающей жидкости, и он работает должным образом.

Используя термометр, вам не понадобится много времени, чтобы понять, что термостат не работает. Например, вы заметите, что нагрев двигателя не поднимается выше 85 или 90 градусов.

С другой стороны, если термостат работает нормально, температура двигателя достигнет примерно 200F (93C) и впоследствии снизится при открытии термостата. Таким образом, вы исключаете термостат как еще один возможный сбой.

Хорошо, теперь давайте перейдем к следующему шагу.

1. Запишите показания температуры.

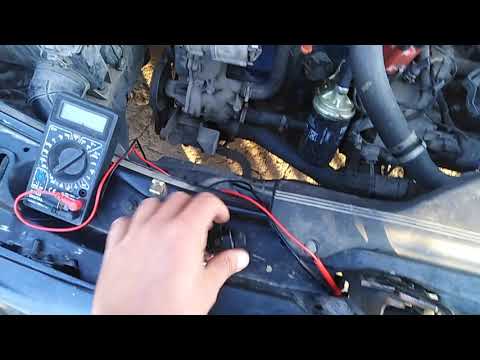

Проверка датчика температуры охлаждающей жидкости мультиметром

1. Теперь с помощью омметра или мультиметра измерьте значение сопротивления измерителя температуры охлаждающей жидкости, подключив один из выводов расходомера к одной из клемм на электрическом разъеме измерителя, а другой провод к другой клемме на электрическом разъеме ECT.

На автомобилях со старыми однопроводными измерителем подключите провода измерительного прибора к клемме разъема и корпусу датчика (заземлению), чтобы получить показания.

1. Проверьте в руководстве по ремонту автомобиля правильное значение сопротивления для вашего ECT. Однако не во всех руководствах по обслуживанию есть эта информация.

Большинство измерителей этого типа имеют значение сопротивления 3000 Ом или более при температуре около 55 ° F (13 ° C). Вы можете попробовать поискать в Интернете таблицу значений сопротивления для вашего конкретного ECT, если вы знаете его марку.

Однако, если вы найдете значения сопротивления для вашего конкретного датчика ECT, все равно продолжайте эти тесты, поведение измерителя и показания температуры могут дать вам подсказку о его рабочем состоянии.

Теперь вы собираетесь сделать ещё один тест

1. На этот раз запустите двигатель и дайте ему поработать на холостом ходу.
2. Установите коробку передач на нейтраль и включите стояночные тормоза.
3. Подождите примерно одну-две минуты и измерьте температуру двигателя и сопротивление измерителя, как вы делали раньше.
4. Запишите эту новую пару значений.
5. Не выключая двигатель, подождите примерно одну-две минуты и повторите эту процедуру еще раз.
6. Сделайте еще одну пару чтений через одну-две минуты снова, всегда отмечая значения.
7. Затем выключите двигатель.

Проверка ваших показаний

Теперь сравните свои показатели с показателями сопротивления и температуры для конкретного датчика, указанными в руководстве по обслуживанию вашего автомобиля.

Если у вас нет эталонных значений сопротивления для вашего ECT, убедитесь, что показания сопротивления вашего измерителя пропорционально уменьшились при увеличении температуры двигателя. Это будет указывать на то, что ваш датчик охлаждающей жидкости реагирует на температуру двигателя.

Неисправности датчика температуры охлаждающей жидкости

Кроме того, убедитесь, что двигатель достиг рабочей температуры около 200F (93C) перед тем, как упасть. Если температура двигателя не сильно изменилась во время ваших показаний, термостат застрял, и вам нужно заменить его.

Когда вы должны заменить датчик?

• Независимо от того, получили ли вы необычные показания или нет, убедитесь, что проводка и электрический разъем не имеют коррозии. Если один или несколько проводов имеют признаки повреждения, отремонтируйте их. Удалите коррозию с электрического разъема датчика, используя очиститель электрических контактов, и при необходимости повторите тест.
• Если сопротивление ECT не изменилось при повышении температуры двигателя, замените устройство.
• Если ваш измеритель регистрирует только бесконечное сопротивление, он имеет разорванный внутренний контакт, и вам необходимо заменить его.
• Если датчик регистрирует только нулевое сопротивление, внутренние контакты замкнуты. Заменить его.

Корпус термостата является одним из наиболее распространенных мест для датчика температуры охлаждающей жидкости.

Как проверить исправность датчика температуры охлаждающей жидкости

Тест датчика температуры охлаждающей жидкости довольно прост. Это займет всего несколько минут, и вам даже не придется снимать измеритель с двигателя для процедуры устранения неполадок. Выполнение шагов, описанных в этом руководстве, поможет вам быстро определить, нужно ли заменить датчик, а также одновременно проверит работу термостата с помощью термометра. Кроме того, обязательно осмотрите электрический терминал датчика на наличие повреждений и коррозии, а также проверьте провода цепи на предмет возможных повреждений.

Поделиться статьёй:

Датчик температуры (ДТОЖ) — проверка,что делать, если не работает

ДТОЖ (датчик температуры охлаждающей жидкости) – прибор, который сам по себе не очень надежный, но при этом важный. Поскольку его поломка способна очень осложнить жизнь, потому как он влияет на множество различных рабочих параметров привода автомобиля. Поэтому так важно понимать, как проверить датчик температуры. Зная эту информацию, вы сможете без проблем тестировать и в случае чего заменять данный механизм.

Содержание

• Что такое ДТОЖ
• Принцип работы датчика
• Где находится датчик температуры ОЖ
• Признаки неисправности датчика ОЖ
• Причины поломки датчика
• Как проверить датчик температуры охлаждающей жидкости
• Проверка не снимая с автомобиля
  • Предварительно
  • Мультиметром
  • Прибором для диагностики
• Проверка снятого ДТОЖ
  • Показания датчика в зависимости от изменения температуры
  • Без термометра
  • С термометром
• Замена датчика ОЖ — краткая инструкция
• Как проверить датчик температуры на конкретных автомобилях
  • На ВАЗ 2110
  • На ВАЗ 2114 и 2115
  • На Газели (двигатели ЗМЗ 406, 405 и 409)
    • 405
    • 406
    • 409
  • В Ниве Шевроле

Что такое ДТОЖ

ДТОЖ — резистор, а именно термистор, который способен изменять значение собственного магнитосопротивления из-за определенной температуры, где располагается его активный компонент. Для таких целей применяется мультиметр, который может с легкостью измерять в цепи точное значение магнитосопротивления.

Если говорить про важность и значимость этого измерителя, то нельзя не затронуть его участие в работе автомобильного двигателя. Он:

• Извещает водителя транспортного средства о текущей температуре антифриза.
• ЭБУ во время движения машины формирует информацию о функционировании всех систем и механизмов на основе данных от термисторов. Базируясь на этих сведениях контроллер образует нормальную топливо-воздушную смесь. В данном важном процессе также всегда участвует и описываемый ДТОЖ.
• Контроллер при достижении автомобильным двигателем определенного значения степени теплоты, получив данные от резистора, активирует специальный вентилятор для охлаждения.
• Принимает непосредственное участие в повышении оборотов холостого хода благодаря обогащению топливо-воздушной смеси на холодном приводе.

Принцип работы датчика

Поднимая вопрос о проверке измерителя, важно для начала понять как именно он работает. Это даст отличную возможность выбрать последующую диагностику. Данный термодатчик способен изменять магнитосопротивление исходя из определенной степени теплоты, в частности используемого антифриза мотора транспортного средства. Значение сопротивления и все его корректировки сразу фиксируются контроллером автомобильного привода. На их основании контроллер выдает различные команды.

Главный контроллер во время запуска по сведениям от ДТОЖ выставляет определенное число шагов так называемого регулятора холостого хода. Так контроллер регулирует подачу горючего. Сопротивление измерителя на холоде сразу повышается, а в случае нагрева снижается.

Важно! Для управления измерителем используется подача на него специального сигнала с напряжением в пять Вольт от ЭБУ через резистор с сопротивлением в контроллере.

Температуру ОХ (охлаждающей жидкости) контроллер с легкостью узнает по снижению напряжения на ДТОЖ, который обладает переменным магнитосопротивлением.

• Снижение напряжения на холодном автомобильном приводе непременно будет больше, а на хорошо прогретом — меньше.
• На прохладном двигателе напряжение на измерителе обязательно будет больше, а на теплом — меньше.

Где находится датчик температуры ОЖ

Для диагностики термистора, надо знать, где именно он находится. У разных транспортных средств эти сведения будут отличаться, что вполне логично. Но можно назвать ряд особых признаков, по которым довольно легко обнаружить место фиксации детали. Данный механизм сегодня в основном можно найти на выпускном патрубке ГБЦ.

У него есть стальная резьба, посредством которой он без проблем вкручивается в небольшое отверстие. В этом случае главное — это обеспечение прямого соприкосновения ОХ и его сенсорного компонента. Благодаря такому нехитрому контакту есть возможность определить точные показания детали.

Многие задаются вопросом сколько в машине есть термисторов? Конструкция некоторых машин может также предусматривать монтаж двух таких измерителей.

• Первый — фиксирует температуру ОХ на выпуске из привода.
• Второй — на выпуске из радиатора.

Благодаря этому можно точноуправлять состоянием двигателя.

Два ДТОЖ в основном можно встретить только на мощных либо дорогостоящих автомобилях. То есть, там, где данный параметр наиболее важен, а в ЭБУ есть особые приложения для функционирования привода. Чтобы найти важные сведения об устройстве какого-то транспортного средства, достаточно прочитать техническую документацию либо инструкцию к этому авто.

Признаки неисправности датчика ОЖ

Что или кто может рассказать водителю, что термистор на его машине сломался? Это не незаметный процесс. Существует масса важных признаков поломки. Признаки частичной или полной неисправности термодатчика:

• Зажигание на щитке лампочки с надписью Check Engine. Чтобы узнать, что случилось, потребуется просканировать контроллер и прочитать ошибки. Для этого использовать можно, например, подсоединенный к мобильному телефону популярный автосканер ELM327.
• Существенное повышение сроков нагрева машинного мотора.
• Неисправный вентилятор внутри радиатора. Такая проблема себя проявляет полным отказом активации при нагреве либо работе после полного остывания двигателя транспортного средства. Компьютер транспортного средства при отключении резистора воспринимает поломку как обрыв и активирует вентилятор.
• Выход дыма слишком темного либо черного цвета из выхлопной трубки машины.
• Сбои в общем функционировании автомобильного мотора. Данная поломка может проявляться остановкой при малых оборотах, а также значительных сложностях с пуском в зимнее время.
• Закипание ОХ
  , но на щитке демонстрируется нормальный режим температуры.
• Повышение общей прожорливости транспортного средства. Это обусловлено тем, что на контроллер подается неверная либо искаженная информация. Из-за этого компьютер не в состоянии узнать необходимый объем ОХ для поддержания стабильной степени теплоты.
• Протечка используемого в транспортном средстве антифриза. Эта проблема легко определяется посредством простого осмотра.
• Разогретый привод авто сразу же глохнет. Данная неисправность часто возникает после достижения наивысшей степени теплоты. Разновидность залитого антифриза какого-либо значения не имеет.
• На щитке не работает специальный индикатор нагрева силового узла.

Поломки, которые описаны выше могут идти по одиночке либо вместе. В подавляющем большинстве случаев это говорит о наличии проблемы в силовом узле. ДТОЖ в таких ситуациях не всегда главная причина поломки.

Если можно почистить корпус либо внутренние элементы измерителя, то для полного восстановления его работоспособности потребуется выполнить нужные операции. Но ремонт уже не поможет, если сломан внутренний терморезистор либо поврежден корпус. В таких ситуациях потребуется замена термодатчика на новый. Он не так дорого стоит, а процедура полной замены быстрая и несложная. Вдобавок, она не очень дорогая, поэтому доступна всем автолюбителям.

Причины поломки датчика

Конструкция термистора простая, поэтому поломка данного механизма — это редкость. В основном, подобное случается просто из-за старости либо физического повреждения. К примеру, коррозия контактов и стальных компонентов способна проявиться, когда в охладительную систему заливается обычная вода. Кроме того, можно выделить еще ряд причин поломки термодатчика:

• Повреждение «фишки». Иногда после определенных повреждений ломается так называемая «фишка», то есть, блок контактов, который подключается к ДТОЖ. Согласно обширной статистике, это одна из наиболее популярных неисправностей термистора. Именно из-за нее случается большинство поломок запчасти, которая сама по себе довольно надежна.

• Повреждение корпуса. Такая проблема выражается в разных аспектах. Часто видно потеки антифриза, вытекающего из резьбы либо корпуса резистора. Могут с легкостью повреждаться выводы и сам терморезистор, который станет выдавать собственный сигнал с ошибками.
• Проблемы с выводом в ДТОЖ. Если такое случилось, то ремонт здесь не поможет. Ведь корпус измерителя часто запаян и не дает свободного доступа к своим внутренним элементам. В связи с этим, термодатчик в любом случае придется менять на новый. Пытаться отремонтировать не стоит. Это будет просто потраченное впустую время.
• Нарушение нормальной изоляции кабелей. Речь здесь идет о различных кабелях, которые идут на запчасть от контроллера и назад. Изоляция кабелей может повреждаться из-за перетирания, какого-то воздействия, либо же просто от старости. Это в особенности актуально для тех транспортных средств, которые используются при высокой влажности и резких перепадах степени теплоты.
• Окисление выводов. Бывает такое, что от многолетнего регулярного использования или под действием испарений на измерителе окисляются выводы. Из-за этого через них и не может пройти сигнал.

Как проверить датчик температуры охлаждающей жидкости

Тестирование исправности и работоспособности запчасти возможна двумя методами. Первый — с демонтажем термистора, второй — непосредственно в моторе авто.

Для быстрого и удобного снятия детали требуется простой гаечный ключ.

• Перед такой процедурой важно отсоединить от термистора специальные клеммы контактов.
• При этом перед монтажом надо обязательно убедиться, что питание все же подается на датчик ОЖ. В основном, это пять Вольт напряжения. Чтобы это выяснить, достаточно отключить от резистора его фишку, и посредством мультиметра, настроенного на замер постоянного напряжения, щупами точно проверить точное значение напряжения.
• Если напряжение есть и имеет описанное значение, можно дальше проверять термодатчик.

Проверка не снимая с автомобиля

Если термодатчик перестал показывать показатели температуры автомобильного двигателя либо делает это неправильно, совсем не нужно снимать этот компонент с транспортного средства. Все необходимые операции вполне можно выполнить без демонтажа посредством устройства диагностики либо специального тестера.

Чтобы сделать тестирование непосредственно на автомобиле, надо отсоединить фишку от термистора. После этого появится доступ ко всем выводам.

• Если привод ТС горячий, работать следует осторожно.
• В другом случае риск обжечься и оплавить современный мультиметр очень большой!

Затем посредством выставленного в режим определения магнитосопротивления настроенного мультиметра надо замерить это значение между металлическими выводами.

Обратите внимание! Такие измерители ломаются не часто, что уже радует. Но случаи, когда термодатчик врет, не такие уж редкие. Потому можно всецело сравнить температурные показания по щитку с полученным значением сопротивления. Если запчасть выдает ошибочные данные, лучше снять этот компонент и выполнить тестирование посредством прибора для нагревания воды и термометра.

Предварительно

Чтобы проверить данный компонент машины, потребуется для начала завести машину и дать автомобильному двигателю немного прогреться примерно до девяноста пяти градусов.

После этого надо отключить от термодатчика разъем и понаблюдать за поведением стрелки на щитке:

• Если она уходит вниз, значит необходима проверка предохранителя. Если он в полном порядке, а при замыкании стального вывода на массу стрела прыгает, значит проблема в резисторе.
• Если стрелка не сдвинулась со своего места, значит требуется проверка измерителя либо электроцепи, которая идет к устройству.

Мультиметром

Если деталь не показывает степень теплоты автомобильного двигателя, важно знать, как правильно проверить термодатчик мультиметром. Это самый просто метод тестирования. Чтобы им воспользоваться необходимо:

• Проверить напряжение и включить режим многофункционального прибора для замера напряжения.
• Отключить от термодатчика разъем.
• Активировать зажигание.
• Плюсовой провод прибора подсоединить к разъему со знаком плюс, а второй вывод устройства замкнуть на привод.

Тестер должен показывать от 4.8 до 5.2 В.

Чтобы протестировать деталь, необходимо:

• Отсоединить от ДТОЖ выводы.
• Включить на электронном приборе особый режим определения магнитосопротивления.
• Измерить все параметры между разными выводами.
• Сравнить их с показателями из специальной таблицы.

Если термодатчик постоянно дает ошибочную информацию, понадобится снятие для более тщательной проверки и последующая замена на новый.

Использование этого многофункционального прибора существенно упрощает проведение диагностики, поэтому данный метод очень востребованный и популярный на сегодняшний день. Купить электронный мультиметр в настоящее время не составит какого-то большого труда. Найти это устройство можно практически в любом магазине для автомобилей. И это не может не радовать.

Прибором для диагностики

Если на приборном щитке внезапно начала постоянно светиться надпись Check Engine, значит настало время для нового полноценного сканирования кода ошибки. В данной ситуации наиболее действенным и оперативным способом является тестирование сканером ODB2. К примеру, сканером модели Scan Tool Pro.

• Если признаков повреждения резистора при зрительном осмотре нет, а тестирование показывает наличие одной из его ошибок, значит измеритель все же неисправен. Для диагностики термистора не нужно тестировать его устройством. Сканер без проблем покажет в реальном времени функционирование термисторов ТС.
• Если работоспособность термистора вполне нормальная, сканер покажет, какую резистор выдает степень теплоты.

Прибор функционирует на 32-х битном чипе, потому может тестировать как мотор машины, так и ее прочие разнообразные агрегаты. Кроме того, это позволяет выполнить замеры работы всех систем транспортного средства на протяжение конкретных временных периодов и сохранять ценную информацию. Сканер на сегодняшний день совместим фактически со всеми известными программами для диагностики. При этом он поддерживает разные форматы связи и интернет-доступа.

Проверка снятого ДТОЖ

В некоторых случаях обязательно требуется снятие резистора для правильной и безошибочной диагностики. В подобных ситуациях на помощь приходят альтернативные методы тестирования данного устройства.

Показания датчика в зависимости от изменения температуры

После демонтажа резистора, этот компонент можно проверить термометром. Этим способом можно получить очень точные данные. Многие эксперты рекомендуют именно это устройство.

Как ДТОЖ транспортного средства проверить таким способом? Здесь все просто. Надо:

• Подготовить емкость и налить туда немного воды.
• Нагреть жидкость обычным кипятильником.
• Подготовить мультиметр.
• Опустить в воду сенсорный компонент детали.
• Обеспечить подсоединение к контактам прибора.
• Окунуть термометр в воду, дабы мониторить степень теплоты. Для этой цели лучше прикупить термометр электронного типа, так как имеет большую точность.
• Подогреть воду и сделать измерения для различных показателей степени теплоты.
• Заполнить специальную таблицу, где будут параметры магнитосопротивления относительно устанавливаемой температуре.
• Сверить с данными, которые есть в инструкции к транспортному средству.

Без термометра

Этот вариант проверки отличается тем, что здесь термометр не используется, а показания снимаются только раз.

Необходимо погрузить резистор в любую емкость с водой, а затем ее довести до кипения. Следует подключить щупы мультиметра к выходным выводам и посмотреть, что данное устройство покажет.

В случае полной исправности детали, сопротивление покажет 177 Ом. При этом важно понимать, что возможны небольшие погрешности. Вдобавок, у щупов мультиметра есть собственное сопротивление, а степень теплоты воды может быть ниже сотни градусов, что обязательно увеличит сопротивление.

Такой способ несколько проигрывает тому, где используется электронный или обычный термометр. Тем не менее, он тоже активно используется.

С термометром

Выполнить диагностику можно посредством термометра. Для тестирования следует выполнить следующее:

• Заранее снимите запчасть с двигателя авто. Для выполнения данной задачи отлично подойдет гаечный ключ. Здесь можно очистить и хорошенько смазать резьбу в патрубке. Как и сам резистор, но только если он рабочий и не будет заменяться на новый.
• Залейте воду в любую емкость, найдите кипятильник. Им предстоит пользоваться далее, чтобы нагреть воду в сосуде. Потребуется также переключенный мультиметр на особый режим, а именно на точное определение сопротивления.
• Надо поставить сенсорный компонент датчика в подогреваемую воду, а также предоставить доступ к выводам посредством щупов электронного мультиметра.
• Окуните термометр прямо в воду. Для таких целей лучше воспользоваться электронной разновидностью, ведь она показывает более точные измерения. Кроме того, так вы получаете удобное получение сведений о степени теплоты жидкости.
• Измерьте пошагово сопротивления термистора, исходя из увеличения степени теплоты. Это рекомендуется делать с небольшим интервалом в пять градусов по нарастающей. В итоге можно получить множество полезной информации, которую затем легко преобразовать в детальную таблицу.
• Сравните все полученные показатели с информацией из технической документации машины.

При выше описанном определении вполне могут допускаться несущественные погрешности. От чего это зависит? Прежде всего, от условий эксперимента. Во-вторых, от специфики конкретной запчасти. Ведь электрическое сопротивление механизма часто будет крайне мало отличаться даже при идентичных условиях измерений.

Замена датчика ОЖ — краткая инструкция

Если очевидно, что датчик температуры ОЖ действительно вышел из строя полностью и на ремонт надеяться не стоит, поможет только одно. Лучший вариант — замена старой детали на новую. Что необходимо сделать, чтобы правильно поменять деталь?

1. Снимите защиту на охлажденном автомобильном двигателе посредством ключа. Им можно также открутить специальные фиксаторы, которые надежно держат встроенный радиатор.
2. Выставьте печку на самый высокий режим, а затем открутите отопительный кран.
3. Поставьте подготовленную емкость для охлаждающей жидкости под радиатором и начинайте отвинчивать пробку, которая закрывает собой слив. При этом важно случайно не попасть прямо на генератор.
4. Слейте антифриз. Это не займет более десяти минут.
5. Передвиньте емкость под мотор, открутите под модулем зажигания специальную заглушку и подождите еще немного, пока жидкость не сольется полностью.
6. Далее необходимо снять специальную резину для защиты и определить местоположение маркировки ДТОЖ на корпусе. Благодаря этому в последствии можно будет без проблем установить новую деталь в верной позиции.
7. Открутите ключом сломанную и установите актуальную деталь.
8. Налейте антифриз в блок цилиндров мотора и радиатор.

Если новая запчастьне будет по какой-то неизвестной причине работать, потребуется ее снова полностью проверить. Возможно это просто брак.

Другими причинами неисправности новой детали может загрязненный генератор, утечка антифриза или слишком плохо закрученный прибор.

Очевидно, что полная замена этой запчасти является не самой сложной операцией в мире. Поэтому ее вполне смогут сделать даже далекие от автомеханики люди. Главное обязательно придерживаться выше описанных рекомендаций и инструкций.

Как проверить датчик температуры на конкретных автомобилях

На различных авто диагностика ДТОЖ может выполняться по-разному. Здесь все зависит от местонахождения механизма и особенностях конструкции транспортного средства. Далее описаны варианты тестирования для наиболее популярных отечественных марок.

На ВАЗ 2110

Тестирование детали на авто марки ВАЗ 2110 фактически аналогична тем процессам, которые были рассказаны ранее. Для диагностики датчика желательно обязательно знать сопротивление при самой разной степени теплоты:

• Выход напряжения резистора при 15 градусах составляет от 92,1 до 93,3%.
• Выход напряжения резистора при 128 градусах составляет от 18,1 до 19,7%.
• Сопротивление при 15 градусах составляет от 4033 до 4838 Ом.
• Сопротивление при 128 градусах составляет от 76,7 до 85,1 Ом.

Касательно снятия запчасти для ее полноценного тестирования или замены, то это следует начинать со слития антифриза. Делать это нужно когда автомобильный двигатель холодный. В другом случае можно легко получить ожог или повредить компоненты мотора машины. Для демонтажа нужен обычный гаечный ключ на девятнадцать миллиметров. Им можно легко отвернуть измеритель и снять совместно с кольцом уплотнения.

Затем следует протестировать сопротивление механизма с шагов в десять градусов, начиная от полного закипания жидкости в специальной емкости с термистором и до ее полного остывания. После этого результаты следует обязательно сверить с данными из специальной таблицы.

На ВАЗ 2114 и 2115

Нельзя не вспомнить и про еще одну модель легендарной отечественной машины. Деталь в данном транспортном средстве можно найти прямо между термостатом и цилиндровой головкой. Для быстрого и правильного тестирования нужен демонтаж компонента. Это можно сделать рожковым ключом на девятнадцать миллиметров. Важно сначала подождать, пока мотор остынет, отбросить «минус» на аккумуляторе и слить весь антифриз. Затем можно будет снимать датчик, чтобы потом проверить посредством различных способов.

Здесь есть особый жидкий способ охлаждения двигателя. Такой процесс осуществляется за счет циркуляции специальной жидкости внутри охлаждающей системы.

Система — это насос и термостат, радиатор охлаждения и отопления, расширительный бачок, различные патрубки, вентилятор радиатора и непосредственно ДТОЖ.

Для более удобного демонтажа, корпус последнего имеет специальные грани. Подключение выполняется с помощью подключения колодки с двумя кабелями.

Для диагностики нужно:

• Заранее завести машину и дать ей поработать на холостом ходу, пока стрелка не станет указывать на максимально рабочую температуру.
• Отсоединить выводы и понаблюдать, что именно покажет стрелка на щитке.

Далее возможно два варианта развития событий:

• Если стрелка опустилась вниз, необходима проверка предохранителя. Когда же он в полной норме, а стрелка при замыкании вывода на массу прыгает, значит проблема в резисторе.
• Если она осталась на том же месте, значит нужна проверка термодатчика либо электроцепи, которая идет к устройству.

На Газели (двигатели ЗМЗ 406, 405 и 409)

405

Измеритель степени теплоты здесь находится на моторе возле термостата либо непосредственно на корпусе. Чтобы его снять, потребуется слить с автомобильного двигателя немного антифриза, отключить крепление колодки жгута, а затем откинуть колодку от механизма. После этого можно будет ослабить ключом на девятнадцать миллиметров протяжку и без проблем выкрутить деталь. Важным показателем в этой ситуации является определение сопротивления.

406

Для тестирования детали на этом автомобильном моторе понадобится современный мультиметр, а также обычный кипятильник, вода и сменяемая температура. Обязательно понадобится выбрать какую-то схему и подать на нее примерно 1,5 мА. Измерять надо именно напряжение.

409

Чтобы протестировать термодатчик на таком автомобильном двигателе, потребуется выполнить фактически все то же самое, что и для мотора 406. Ведь они очень похожи, потому разницы в процедуре фактически нет. То есть, для тестирования механизма нужен кипятильник, вода и электронный мультиметр. Измерять здесь требуется напряжение.

В Ниве Шевроле

Найти механизм здесь будет не так уж просто, ведь он скрыт под иными узлами машины. Если все их снять, то становится очевидно, что измеритель расположен находится вверху термостата в небольшом отверстии переднего патрубка так называемой водяной рубашки. После выкручивания механизма накидным ключом на девятнадцать миллиметров антифриз вообще не течет.

Обратите внимание! Тестирование выполняется по стандартной схеме. Для этого также потребуется специальная таблица из инструкции к автомобилю, где можно посмотреть важные параметры для запчасти.

В зоне четвертой свечи у этого автомобиля расположен датчик температуры используемого в авто антифриза. Последний выводит важные данные исключительно на щиток. На главный контроллер он сведения не передает, потому фактически никак не влияет на функционирование мотора машины. Однако при этом данный механизм способен выдавать на щитке неверные сведения, что станет вводить водителя транспортного средства в полное заблуждение.

Устройство можно открутить, не сливая заранее используемый антифриз. Правда потребуется заблаговременно скинуть общее давление, полностью открутив крышку специального расширительного бочка. Очень важно придерживаться этого правила.



Термодатчик — это несложный механизм, проверка которого совсем не трудный процесс. Касательно починки данного механизма, то делать это в основном нет смысла. Ведь ремонт не будет стоить всех усилий, нервов и времени. Но есть и исключения. К примеру, очищение от грязи и коррозии выводов запчасти. Часто такая процедура позволяет восстановить нормальную работу измерителя.

где находится и как проверить

Датчик температуры охлаждающей жидкости (сокращенно — ДТОЖ) представляет собой термистор, то есть, резистор, изменяющий значение своего внутреннего сопротивления в соответствии с температурой, куда помещен его исполнительный элемент. Чаще всего для этого используют мультиметр (другое название — тестер, «цэшка»), который в состоянии измерять значение электрического сопротивления в цепи.

Что такое датчик температуры охлаждающей жидкости

Все датчики служат для контроля работы определенных узлов и деталей. При нарушении функций работы, датчик показывает, что работа того или иного устройство нестабильна. Автомобиль в своей конструкции имеет множество датчиков.

Двигатель внутреннего сгорания нуждается в стабильной работе. Так вот, температурный датчик жидкости охлаждения обеспечивает контроль за стабильностью работы ДВС. Мотор машины быстрее греется благодаря этому датчику и медленнее достигает высоких температур, приводящих к кипению охлаждающей жидкости в системе.

ДТОЖ — это не датчик, который показывает температуру жидкости в системе блока и радиатора. Некоторые неправильно думают на счет этого.

Датчик температуры ОЖ передает данные температуры жидкости (антифриза, тосола или воды) в электронный блок управления (ЭБУ). А температуру жидкости, которую водитель видит на приборной панели, передает другой датчик, тоже температурный.

Если сломается датчик, который выводит значение температуры для водителя, то ничего серьезного для системы это не принесет. А, если выйдет из строя датчик, который передает значение температуры в ЭБУ, тогда блок управления неправильно будет регулировать работу ДВС.

Информация для начинающих автомобилистов: охлаждающая система (радиатор, рубашка системы охлаждения двигателя) должна содержать жидкость (желательно, которая имеет высокую температуру кипения), которая отводит тепло от мотора.

Помимо отведения тепла и охлаждения двигателя, циркулирующая жидкость охлаждения охлаждает моторное масло, которое, при закипании теряет свои свойства.

Также охлаждающая жидкость охлаждает воздух, который есть в системе турбонаддува (турбины), охлаждает выхлопные газы и масло коробки переключения передач. Есть у датчика функция нагрева воздуха в вентилирующей и отопительной системах.

Датчик температуры жидкости охлаждения — маленькое звено в агрегатной конструкции системы автомобиля, но оно очень важное. От правильности его работы и исправности в целом, зависит стабильность работы мотора.

Как работает датчик температуры ОЖ

Как указывалось выше, датчик температуры охлаждающей жидкости (иногда его называют просто датчик температуры двигателя) представляет собой термистор — резистор, изменяющий свое сопротивление в зависимости от изменения температуры, в частности охлаждающей жидкости системы охлаждения двигателя. Соответствующее значение сопротивления и его изменение фиксируется электронным блоком управления двигателем (сокращенно, ЭБУ), на основании которого он выдает соответствующие команды.

По информации от датчика температуры охлаждающей жидкости ЭБУ при запуске выставляет необходимое количество шагов регулятора холостого хода (РХХ), тем самым регулируя подачу топлива. Упомянутый термистор обладает так называемый «отрицательный температурный коэффициент». Это означает, что при холодной температуре его электрическое сопротивление имеет большое значение, а при нагреве чувствительного элемента это сопротивление падает.

Управление датчиком происходит путем подачи на него электрического сигнала с постоянным напряжением 5 Вольт от электронного блока управления через резистор с постоянным сопротивлением, которое находится внутри управляющего контроллера. Соответственно, температуру охлаждающей жидкости блок управления вычисляет по падению напряжения на датчике, который, как указывалось выше, имеет переменное сопротивление. На холодном двигателе падение напряжения будет больше, соответственно, на прогретом — меньше. И на холодном двигателе напряжение на датчике будет выше, а на горячем — ниже.

Где находится датчика температуры охлаждающей жидкости

В разных марках и моделях авто температурный датчик располагается в разных местах. Но, обычно он ставится в головке блока цилиндров (ГБЦ), недалеко от термостата или прямо на нем. Также обязательно расположение датчика должно быть вблизи отводящего патрубка, через который антифриз или тосол, или вода идет обратно в радиатор. Это оптимальное расположение. Датчик в этом случае передает в ЭБУ точную информацию.

Для того чтобы выполнить проверку датчика температуры ОЖ необходимо знать, где он расположен. Естественно, что данная информация будет разниться у автомобилей различных марок и моделей. Однако существует несколько типовых признаков, по которым можно найти то место, где непосредственно закреплен датчик. Так, в большинстве случаев он расположен на выпускном патрубке головки блока цилиндров. Конструктивно он имеет металлическую резьбу, с помощью которой и вкручивается в соответствующее отверстие. Основное требование в данном случае — обеспечение прямого контакта его чувствительного элемента и охлаждающей жидкости. Именно такой контакт и обеспечивает точность показаний датчика.

Обратите внимание, что на некоторых автомобилях конструкцией может быть предусмотрена установка двух датчиков температуры. В этом случае первый из них фиксирует температуру охлаждающей жидкости на выходе из двигателя (цилиндров), а второй — на выходе из радиатора. Такой подход дает возможность более точного контроля за состоянием как двигателя в целом, так и его охлаждающей системы в частности. Однако два датчика обычно устанавливают на мощные и/или дорогие машины, где этот параметр критически важен, а в ЭБУ заложены специальные программы для работы двигателя. Дополнительную информацию об устройстве конкретного автомобиля вы можете найти в соответствующем мануале или технической документации.

Виды датчиков температуры ОЖ

Классификация ДТОЖ по изменению сопротивления:

1. Датчик с отрицательным температурным коэффициентом. Принцип работы в том, что внутреннее сопротивление падает, если температура увеличивается.
2. Датчик с плюсовым температурным коэффициентом. Принцип работы обратный, чем у первого типа датчика, то есть внутреннее сопротивление растет с ростом температуры.

Самый популярный в применении автомобильной промышленности — это первый вид ДТОЖ. Бывает, что в машине установлены 2 датчика, основной и дополнительный. Основной датчик занимается передачей информации электронному блоку управления, а дополнительный — включением вентилятора.

Признаки выхода из строя датчика ОЖ

О необходимости выполнения проверки датчика температуры охлаждающей жидкости, будут свидетельствовать ряд признаков. Однако тут стоит отметить, что перечисленные ниже ситуации могут быть признаками и других поломок в двигателе автомобиля, поэтому для получения точного результата необходимо выполнить дополнительную диагностику. Итак, к признакам поломки датчика температуры охлаждающей жидкости относится:

• Активизация контрольной лампы на панели Check Engine. Однако она может активироваться и при других поломках, поэтому необходимо выполнить дополнительное сканирование кода ошибки.
• Повышение расхода топлива. Это вызвано тем, что на электронный блок управления подается некорректная информация, и соответственно, он также не в состоянии определить сколько именно топлива нужно не только создания оптимальной топливовоздушной смеси, но и для поддержания температуры двигателя в нормальном (не аварийном) диапазоне.
• Нестабильная работа мотора. В частности, нестабильная его работа на холостых оборотах, сложности с запуском (особенно в холодное время года), самопроизвольная остановка при низких оборотах.
• Двигатель глохнет «на горячую». То есть, он может внезапно заглохнуть при достижении критической температуры охлаждающей жидкости. Причем это не зависит от того, какая именно охлаждающая жидкость была залита в систему (в частности, фабричный антифриз или обыкновенная вода).
• Проблемы в работе охлаждающего вентилятора на радиаторе. Это может проявляться по-разному. В одних случаях вентилятор не включается вовсе, в других — не включается в аварийных режимах, в третьих — не выключается даже при остывании двигателя. При отключении датчика температуры охлаждающей жидкости электронный блок управления воспринимает это как обрыв цепи датчика и принудительно включает вентилятор. В любом случае для получения точной картины необходимо выполнить дополнительную диагностику датчика и/или термостата.

В связи с тем, что указанный датчик имеет достаточно простое устройство и чаще всего неразборной корпус, то при выходе его из строя он подлежит замене. Это касается практически всех машин, на которых установлено данное устройство.

Причины поломки датчика температуры ОЖ

Конструктивно датчик охлаждающей жидкости достаточно прост, и соответственно, выходит из строя редко. Обычно это происходит банально из-за его старости или механического повреждения. Например, коррозия контактов и металлических деталей корпуса может возникнуть из-за того, что вместо тосола или антифриза в систему охлаждения была залита обыкновенная вода (а тем более если эта вода «жесткая», то есть, с большим содержанием солей металлов). Также причинами выхода из строя этого устройства могут быть:

• Повреждение корпуса. Это может выражаться в различных аспектах. Зачастую при этом видны потеки охлаждающей жидкости, которая вытекает из резьбы датчика или его корпуса. Также при этом могут быть повреждены электрические контакты и/или непосредственно терморезистор, который будет выдавать некорректный сигнал.
• Окисление контактов. Иногда возникают ситуации, когда под воздействием испарений или просто от старости окисляются контакты на датчике, поэтому электрический сигнал не проходит через них.
• Повреждение «фишки». В некоторых случаях при механических повреждениях возможен выход из строя так называемой «фишки», то есть, группы контактов, которая подсоединяется к датчику температуры ОЖ. Проще говоря, перетираются провода у основании разъема. По статистике отзывов, найденных в интернете, это одна из самых распространенных неисправностей, которая случается с датчиком и соответствующей системой.
• Нарушение электрического контакта внутри датчика. В этом случае, к сожалению, ремонт вряд ли возможен, поскольку обычно его корпус запаян и не дает возможности доступа к внутренностям ДТОЖ. Соответственно, в этом случае датчик нужно только менять на новый.
• Нарушение изоляции проводов. В частности, речь идет о питающих и сигнальных проводах, которые идет на датчик от электронного блока управления и обратно. Изоляция может быть повреждена вследствие механического воздействия, перетирания или даже просто от старости, когда она «лущится» кусками. Особенно актуально это для тех машин, которые эксплуатируются в условиях большой влажности и резких перепадов температуры окружающего воздуха.

В случае, если существует возможность просто почистить корпус/резьбу/контакты датчика, то для восстановления его нормальной работы достаточно выполнить соответствующие мероприятия. Однако, если поврежден корпус, и/или выведен из строя внутренний терморезистор, то ремонт вряд ли возможен. В этом случае необходимо просто выполнить замену датчика на новый. Его цена невысока, а процесс замены несложный, и не займет много времени и усилий даже у начинающих автовладельцев.

Как проверить работоспособность датчика охлаждающей жидкости

Существует два основных метода проверки исправности датчика температуры охлаждающей жидкости. Первый — с его демонтажом, второй — прямо на посадочном месте в двигателе автомобиля. В свою очередь первый метод также можно разделить еще на два. Первый — с использованием термометра, второй — без него. Демонтаж датчика обычно можно сделать с помощью обыкновенного гаечного ключа подходящего размера, предварительно отсоединив контактные клеммы от него. Но перед тем как выполнить демонтаж датчика, необходимо убедиться, что на ДТОЖ подается питание. Обычно оно равно 5 Вольтам постоянного напряжения. Это можно легко выяснить, отсоединив от датчика его фишку, и с помощью мультиметра, переведенного в режим замера постоянного напряжения (с соответствующим диапазоном) щупами проверить значение напряжения. Если напряжение присутствует и имеет указанное значение, то можно выполнять дальнейшую проверку датчика охлаждающей жидкости.

Проверка датчика температуры на машине

Многих автолюбителей интересует вопрос о том, каким образом проверить датчик температуры охлаждающей жидкости, не снимая его с посадочного места, чтобы упростить работу и выполнить ее как можно быстрее. А делают это при помощи многофункционального тестера, измерив сопротивление между его выводными контактами, то есть, сопротивление его электрической обмотки.

Прямо на машине делают проверку ДТОЖ, отсоединив фишку от датчика, чтобы был нормальный доступ к его электрическим контактам (выводам). Обратите внимание, что если двигатель горячий, то работать нужно осторожно, чтобы не обжечься самому и не оплавить электронный мультиметр и/или его щупы! Далее с помощью мультиметра, переведенного в режим измерения сопротивления необходимо замерить это значение между его выводами. Как указывалось выше, на холодном двигателе значение будет достаточно высоко, а при горячем — ниже. В качестве примера приведем техническую информацию для автомобиля ВАЗ-2110, дающую общее понимание о значениях сопротивления. При этом необходимо понимать, что у других легковых машин (использующих датчики похожих моделей) эти значения будут очень похожими, то есть, критически не будут отличаться.

Температура воды, °С	Значение сопротивления, Ом	Температура воды, °С	Значение сопротивления, Ом
+5	7280	+45	1188
+10	5670	+50	973
+15	4450	+60	667
+20	3520	+70	467
+25	2796	+80	332
+30	2238	+90	241
+40	1459	+100	177

Справедливости ради надо сказать, что ломаются датчики не так часто, но вместо этого встречаются ситуации, когда ДТОЖ «врет», то есть, выдает некорректную информацию. Поэтому можно сравнить показания температуры по приборной панели и сравнить их с полученным значением сопротивления. Если датчик таки выдает неверную информацию, то имеет смысл его демонтировать и провести дополнительную диагностику с помощью термометра и нагревательного прибора для воды.

Проверка с термометром

Итак, необходимо предварительно демонтировать датчик с его посадочного места на двигателе автомобиля. Обычно это не представляет больших сложностей, и выполняется с помощью гаечного ключа подходящего размера. Заодно можно выполнить профилактику его резьбы в патрубке, почистить и смазать ее, да и сам датчик тоже в случае, если он исправен и автовладелец не будет заменять его на новый.

Далее необходимо налить воду в электрический чайник или другой сосуд, но в этом случае нужно воспользоваться для нагрева воды в дальнейшем кипятильником. Также для работы вам понадобится электронный мультиметр, работающий в режиме измерения электрического сопротивления. Чувствительный элемент датчика необходимо поместить в нагреваемую воду, а к электрическим контактам обеспечить нормальный доступ с помощью щупов мультиметра. Также в воду поместить термометр (желательно электронный, поскольку он обеспечивает более высокую точность измерения и удобство получения соответствующей информации о температуре воды).

Далее нужно пошагово произвести измерения сопротивления датчика в соответствии с повышением температуры. Желательно это делать с интервалом в 5°С (например, +15°С, +20°С, +25°С и так далее). В результате у вас получится массив данных, который можно оформить в таблицу. Эти данные нужно сравнить с данными, которые имеются в технической документации конкретного автомобиля или, в крайнем случае, с таблицей, приведенной выше.

Естественно, что в процессе измерения допускаются некоторые некритические погрешности, которые будут зависеть, во-первых, от условий проведения опыта, а во-вторых, особенностей конкретного датчика, поскольку зачастую даже у датчиков одинаковой модели сопротивление будет незначительно отличаться при одинаковых условиях проведения измерений.

Проверка без термометра

Данный метод проверки датчика температуры охлаждающей жидкости мультиметром аналогичен предыдущему, однако для его проведения не нужно применять термометр. Так, необходимо довести воду до кипения и поместить в нее чувствительный элемент датчика. Далее аналогично необходимо измерить значение сопротивления на его выводных контактах. Как указывалось в приведенной выше таблице соответствующее значение должно быть приблизительно равно 177 Ом. Однако необходимо учитывать погрешность и допускать, что температура воды в момент измерения может быть на пару градусов ниже, поэтому и сопротивление чуть-чуть выше.

Как проверить датчик температуры на ВАЗ 2110
В целом, проверка датчика температуры охлаждающей жидкости на ВАЗ 2110, 2112, «Приоре», «Калине» и других аналогичных «Ладах» идентична процессам, описанным в предыдущих разделах. Как правило, на упомянутых ВАЗах используют датчики с артикулами 23.3828 и 405213, или их аналог — 423.3828. Для проверки этого датчика автовладельцам будет полезно знать его сопротивление при разных температурах:

• сопротивление при 15°С — 4033…4838 Ом;
• сопротивление при 128°С — 76,7…85,1 Ом;
• выход напряжения при 15°С — 92,1…93,3%;
• выход напряжения при 128°С — 18,1…19,7%.

Что касается демонтажа датчика для его дальнейшей проверки/замены, то это мероприятие необходимо начинать с того, что немного слить охлаждающую жидкость. Причем делать это необходимо, когда мотор холодный с тем, чтобы не получить ожог, и не повредить инструменты/детали двигателя. Для демонтажа вам понадобится гаечный ключ на 19 мм. С его помощью нужно отвернуть датчик и демонтировать его вместе с уплотнительным кольцом. Также не забывайте вовремя менять антифриз в системе охлаждения двигателем!

Измеряем сопротивления датчика с шагов в 10 градусов цельсия начиная от закипания воды в сосуде с ДТОЖ и до ее остывания к комнатной температуры. Результаты сверяем с табличными данными.

Как заменить датчик температуры

Это можно сделать своими руками, большого опыта для этого не требуется. Порядок таков:

Как проверить датчик температуры мультиметром 2022

Как проверить датчик температуры мультиметром. Чтобы ваш автомобиль или любое другое устройство прослужило долго, вам потребуется время от времени проводить точные тесты. Если ваш автомобиль перегревается, проверьте датчик температуры. Если вы хотите протестировать его и не знаете, как проверить датчик, не волнуйтесь!

Мы подготовили простое и удобное руководство, которое сэкономит ваше время и деньги. Вы можете протестировать датчик даже у себя дома, и, следуя простым шагам, вы получите желаемые результаты.

Признаки неисправности датчика температуры

• Короткое замыкание внутренних контактов
• поврежден внутренний контакт
• датчик индикации нулевого сопротивления
• перегрев устройства
• поврежденные провода

Влияние поврежденного датчика на автомобиль

• Если вы не будете проверять и заменять неисправный датчик температуры, это повлияет на эффективность автомобиля.
• Вентилятор охлаждения перестает работать
• Влияет на коробку передач и указатель температуры
• нарушить угол опережения зажигания
• Вызывает смешивание и перерасход топлива.

Процедура проверки датчика температуры

Все, что вам нужно, это рекомендуемые инструменты с цифровым мультиметром для проверки датчика и даже его замены в домашних условиях.

Необходимые условия

Основные требования

• Цифровой мультиметр
• Бумага
• Карандаш
• Ключ

Меры безопасности

• Установите автомобиль на устойчивое место.
• Выньте ключ из замка зажигания, чтобы избежать несчастных случаев, таких как удары
• Выключить двигатель
• Подождите 15 минут, пока двигатель не остынет
• Наденьте перчатки и защитное снаряжение, чтобы избежать ожогов, ударов током или любых случайных происшествий.

Найдите датчик

Найдите термостат рядом с ним: будет небольшая черная коробка, подключенная к жгуту проводов. Это датчик температуры. Расположение датчика может варьироваться в зависимости от:

• Модель автомобиля
• Двигатели больших транспортных средств
• Проверьте расположение датчика в руководстве по эксплуатации автомобиля или найдите онлайн-руководство по своему автомобилю.

Найдя датчик, снимите его с автомобиля. Будьте осторожны, чтобы не повредить какие-либо другие детали или жгут проводов при отсоединении датчика. Аккуратно снимите разъемы датчиков со жгута проводов и положите их на твердую поверхность.

Подключение мультиметра к датчику температуры

1. Возьмите мультиметр и установите его на параметр напряжения.
2. Подсоедините выводы мультиметра к разъемам на датчике температуры.
3. Втычной конец датчика температуры состоит из трех разъемов, напоминающих металлические штыри.
4. Подсоедините красный провод мультиметра к крайнему правому разъему. Возьмите черный провод и подключите его к крайнему левому разъему.
5. Назначение разъемов – подключение датчика к
6.
Жгут проводов
7. .
8. Держите датчик подключенным к мультиметру.

Получение стандартного значения в холодной воде

(будет действовать как желаемое стандартное измерение)

1. Возьмите небольшую градуированную чашку, добавьте ледяной воды и наполните ее объемом до 180 мл. проверьте температуру.
2. Она должна быть 33 °F (1 °C).
3. Возьмите мультиметр и выберите параметр DC. Он отображает результаты в напряжении.
4. В это время датчик должен быть подключен к устройству.
5. Чтобы активировать его, включите кнопку питания.
6. После этого поместите датчик в холодную воду и наблюдайте за результатами мультиметра.
7. Запишите результаты.
8. Если вы получаете 5 вольт в холодной воде, это соответствует стандарту.
9. Но если показания не отображаются, датчик температуры неисправен.

Получение стандартного значения в горячей воде

(будет действовать как желаемое стандартное измерение)

1. Для горячего теста возьмите небольшую градуированную чашку, добавьте кипящую воду и наполните ее объемом до 180 мл.
2. Возьмите мультиметр и выберите параметр DC. Он отображает результаты в напряжении.
3. В это время датчик должен быть подключен к устройству.
4. Чтобы активировать его, включите кнопку питания.
5. После этого поместите датчик в кипящую воду и наблюдайте за результатами мультиметра.
6. Запишите результаты.
7. Если вы получаете 25 вольт в кипящей воде, она соответствует стандарту.
8. Но если показания не отображаются, датчик температуры неисправен.

Вывод

Мультиметр дает точные результаты. Возьмите устройство и проверьте датчик.

Как проверить датчик температуры с помощью мультиметра

РЕКЛАМА

Как проверить датчик температуры мультиметром. Датчик температуры вашего автомобиля является важным компонентом системы охлаждения вашего двигателя, поэтому, если у вас возникли проблемы с перегревом вашего автомобиля или грузовика, у вас может быть неисправный датчик. К счастью, заменить датчик температуры так же просто, как подключить новый. Тем не менее, вы должны сначала протестировать свой датчик, чтобы убедиться, что проблема именно в нем, и что у вас нет более серьезной проблемы, которую необходимо устранить. С помощью удобного мультиметра вы можете легко снять несколько показаний, которые покажут вам, правильно ли работает ваш датчик.

РЕКЛАМА

Датчик температуры  – это электронное устройство, которое измеряет температуру окружающей среды и преобразует входные данные в электронные данные для записи, мониторинга или подачи сигналов об изменениях температуры. Существует множество различных типов датчиков температуры . … Бесконтактные датчики температуры  обычно представляют собой инфракрасные (ИК) датчики .

РЕКЛАМА

Подключение к датчику температуры

1. Поставьте автомобиль на стоянку, выключите двигатель и откройте капот.  Поставьте автомобиль на стоянку, чтобы он был устойчивым и не скатывался, и выньте ключ из замка зажигания, чтобы случайно не ударить себя током. Откройте капот, чтобы получить доступ к моторному отсеку и убедиться, что он остается открытым.
   • Если вы недавно управляли автомобилем, подождите около 15 минут, чтобы двигатель остыл, чтобы не обжечься.
2. Найдите датчик температуры рядом с термостатом.  Двигайтесь по верхнему шлангу радиатора к двигателю. На конце шланга находится корпус термостата. Прикрепленный к термостату или установленный рядом с ним датчик температуры выглядит как маленькое черное устройство, подключенное к жгуту проводов.
   • Расположение датчика температуры вашего автомобиля может различаться в зависимости от вашей марки и модели, но обычно он расположен рядом с термостатом на блоке двигателя.
   • Если вы работаете с грузовиком с большим двигателем, термостат может быть расположен за металлическим цилиндром в верхней части блока цилиндров, известным как впускной коллектор. Вам понадобится профессионал, чтобы снять впускной коллектор, не повредив двигатель.

     Совет. Если у вас возникли проблемы с поиском датчика, обратитесь к руководству пользователя или найдите в Интернете марку и модель, чтобы узнать, где он расположен.

3. Отсоедините датчик и снимите его с автомобиля. Одной рукой держите жгут проводов, а другой рукой тяните за корпус датчика. Аккуратно вытащите его из жгута, чтобы не повредить проводку, и поместите датчик на плоскую рабочую поверхность, например, на стол.
4. Подсоедините провода мультиметра к внешним разъемам датчика.  На разъеме датчика температуры есть 3 разъема, которые выглядят как металлические штыри. Возьмите красный провод и прикрепите его к одному из разъемов справа или слева. Затем прикрепите черный провод к разъему на дальней стороне напротив красного провода, чтобы они не касались друг друга.
   • Соединители используются для подключения датчика к жгуту проводов.
   • Если провода соприкасаются, вы не получите точных показаний.
   • Большинство датчиков температуры имеют 3 разъема, но некоторые могут иметь 5 разъемов. Независимо от количества разъемов, всегда присоединяйте провода к тем, которые находятся снаружи, чтобы они находились на расстоянии друг от друга.
5. Наполните чашку или небольшой контейнер льдом и водой.  Возьмите чистую чашку и наполните ее примерно 6 жидкими унциями (180 мл) чистой воды и добавьте несколько кубиков льда, чтобы снизить температуру. Подождите несколько минут, чтобы лед охладил воду.
   • Холодная вода будет служить эталоном для вашего датчика.

Измерение показаний в горячем и холодном состоянии

1. Наполните чашку или небольшой контейнер льдом и водой.  Возьмите чистую чашку и наполните ее примерно 6 жидкими унциями (180 мл) чистой воды и добавьте несколько кубиков льда, чтобы снизить температуру. Подождите несколько минут, чтобы лед охладил воду.
   • Холодная вода будет служить эталоном для вашего датчика.
2. С помощью термометра убедитесь, что вода имеет температуру 33 °F (1 °C).  Через несколько минут используйте цифровой или аналоговый термометр, чтобы измерить температуру воды. Если температура воды около 33 °F (1 °C), то все в порядке. Если нет, подождите еще 2-3 минуты, чтобы лед еще больше остыл, затем сделайте еще одно показание
.
3. Включите мультиметр и установите его на постоянный ток.  Не снимая датчик температуры с мультиметра, нажмите кнопку питания, чтобы активировать его. Найдите настройку постоянного тока на циферблате датчика и поверните циферблат, чтобы выбрать его, или выберите настройку постоянного тока, если ваш мультиметр не имеет ручного набора.
   • Настройка постоянного тока даст вам показания напряжения, которые вы можете использовать для проверки вашего датчика.
4. Погрузите датчик в воду и снимите показания.  Осторожно опустите конец датчика в воду, пока все устройство не будет полностью погружено. Подождите минуту или около того, пока на экране не появится информация о холодной воде. После того, как у вас есть чтение, запишите измерение для справки.
   • Обычное показание датчика температуры в холодной воде составляет около 5 вольт.

     Примечание. Если показания отсутствуют, попробуйте снять датчик и снова подсоединить провода, чтобы убедиться, что они подключены правильно. Попробуйте провести еще одно измерение, если вы по-прежнему ничего не получаете, возможно, ваш датчик сломан и его необходимо заменить.

5. Поместите датчик в чашку с кипящей водой и сделайте еще одно показание.  Нагрейте примерно 6 жидких унций (180 мл) воды в чайнике или кастрюле на плите, пока она не закипит. Затем налейте воду в кружку или контейнер. Погрузите датчик температуры в горячую воду и подождите несколько секунд, чтобы мультиметр снял показания. Запишите свое чтение, чтобы вы могли легко сослаться на него.
   • Показания горячей воды должны дать вам около 0,25 вольт.
   • Убедитесь, что чашка, которую вы используете, способна безопасно удерживать кипящую воду.
   • Будьте осторожны, не обожгите пальцы горячей водой.
6. Сравните ваши показания с правильными показаниями для вашего автомобиля.  В каждой марке и модели используется определенный датчик температуры, который будет давать определенные показания всякий раз, когда вы проверяете их с помощью мультиметра. Поищите в Интернете показания горячего и холодного датчика температуры вашего автомобиля и сравните свои показания, чтобы убедиться, что они точно совпадают. Если это так, ваш датчик работает правильно, и у вас может быть проблема в другом месте. Если нет, вам нужно заменить датчик.
   • Например, если датчик температуры вашего автомобиля должен иметь около 5 вольт в холодном состоянии, проверьте свои измерения, чтобы убедиться, что они точно соответствуют правильным показаниям.

РЕКЛАМА

Была ли эта статья полезной?

ДаНет

Метки: Датчик температуры

Предыдущий пост

Как начать кататься на квадроцикле

Следующий пост

Как заправить газ в Канаде или США

   Twitter     Instagram        Youtube   Facebook

Make sure to check out our social media to keep track of the latest content.

Отказ от ответственности: Информация, которую Nyongesasande.com предоставляет на этом веб-сайте, получена из общедоступных ресурсов и предназначена только для информационных или образовательных целей. Мы стремимся предоставить максимально достоверную информацию. Через этот веб-сайт вы можете ссылаться на другие веб-сайты, которые не находятся под нашим контролем. Мы не контролируем характер, содержание и доступность этих веб-сайтов. Включение любых ссылок не обязательно означает рекомендацию или одобрение мнений, выраженных в них. Все содержимое этого веб-сайта является собственностью владельца веб-сайта, и все права защищены. Мы не несем и не будем нести ответственности за временную недоступность веб-сайта из-за технических проблем, не зависящих от нас. Пожалуйста, ознакомьтесь с нашими условиями и политикой конфиденциальности перед использованием этого веб-сайта.

Нет результата

Просмотреть все Результат

Часть 1 — Тест датчика ECT (P0117, P0118) (GM 4.

3L, 5.0L, 5.7)

23 сентября 2011 г. Обновлено: 14 июля 2020 г.

Эта статья поможет вам устранить неполадки датчика температуры охлаждающей жидкости двигателя (ECT) на вашем пикапе, фургоне, мини-фургоне или внедорожнике GM с двигателем 4,3 л, 5,0 л или 5,7 л.

Вы можете использовать мультиметр или сканер (с функцией Live Data) для диагностики датчика ECT и/или кодов неисправностей.

Содержание этого руководства:

1. Важные предложения и советы.
2. Признаки неисправности датчика температуры охлаждающей жидкости двигателя.
3. Основы P0117 и P0118.
4. Основные сведения о датчике температуры охлаждающей жидкости.
5. ТЕСТ 1: Проверка температуры при включенном двигателе при выключенном двигателе.
6. ТЕСТ 2: Тест на покачивание.
7. ТЕСТ 3: Проверка температуры при работающем двигателе.
8. Связанные статьи.

Важные предложения и советы

СОВЕТ 1: Неисправный датчик температуры охлаждающей жидкости двигателя не приведет к перегреву пикапа (фургона, минивэна или внедорожника). В этой статье не рассматриваются какие-либо проблемы перегрева.

Если ваш автомобиль перегревается, я предлагаю взглянуть на эти два теста:

1. Как проверить термостат (GM 4,3 л, 5,0 л, 5,7 л) .
2. Поиск и устранение неисправностей прокладки головки блока цилиндров (GM 4,3 л, 5,0 л, 5,7 л) .

СОВЕТ 2: Вам понадобится сканирующий прибор с функцией Live Data, чтобы выполнить этапы проверки, описанные в этой статье (хотя вы можете проверить сопротивление датчика ECT с помощью мультиметра).

Для этого вам не нужен профессиональный сканер стоимостью 5 тысяч долларов США. Подойдет простой универсальный сканер (у вас нет сканера? Нужен сканер? Ознакомьтесь с моей рекомендацией: Actron CP9580 Scan Tool ).

СОВЕТ 3: Некоторые из моих предложений по тестированию включают тесты с работающим двигателем, это означает, что вы должны быть начеку и быть начеку. Всегда думайте о безопасности.

Признаки неисправности датчика температуры охлаждающей жидкости двигателя (ECT)

Существует несколько симптомов неисправности датчика ECT, а именно:

1. Проверьте, горит ли индикатор двигателя и сохранен один из следующих кодов:
   1. P0117 : Низкое напряжение в цепи датчика ECT.
   2. P0118 : Высокое напряжение в цепи датчика ECT.
2. Плохой расход бензина.
3. Расширенный запуск. Другими словами, тяжелый старт.
4. Ваш автомобиль может завестись, но не завестись.

При возникновении проблемы с датчиком ECT или его цепями PCM увидит одно из трех различных состояний:

1. Он получит данные от датчика ECT, указывающие на чрезвычайно высокую температуру охлаждающей жидкости. Обычно около 250 ° F, даже если двигатель холодный. Это условие приводит к тому, что PCM регистрирует код неисправности P0118.
2. Он получит данные от датчика ЕСТ, показывающие чрезвычайно низкую температуру. Эта температура обычно составляет около -40 ° F. Это условие приводит к тому, что PCM устанавливает DTC P0117.
3. Сообщает о «нормальной» температуре, но эта температура не соответствует фактической температуре охлаждающей жидкости.

P0117 и P0118 Essentials

Вы, наверное, видели официальное описание OBD-II этих двух диагностических кодов неисправностей, но на простом английском языке, что говорят эти два кода? Что ж, этот раздел прольет на это некоторый свет (кстати, вы увидите термин падение напряжения , и я объясню этот термин в следующем разделе):

P0117: Температура охлаждающей жидкости двигателя (ECT) Низкий уровень входного сигнала.

1. Этот код указывает на то, что PCM наблюдает низкое падение напряжения на датчике ECT, что интерпретируется как чрезвычайно горячая охлаждающая жидкость.
2. Когда PCM обнаружит низкое входное напряжение, он преобразует это входное напряжение в температуру 250°F.
3. Этот код вызван одной из следующих причин:
   1. Провода датчика температуры охлаждающей жидкости замкнуты на массу.
   2. Провода датчика температуры охлаждающей жидкости замкнуты между собой.
   3. Датчик температуры охлаждающей жидкости неисправен.
   4. PCM неисправен.

P0118: Цепь температуры охлаждающей жидкости двигателя (ECT), высокий входной сигнал

1. Этот код указывает, что PCM наблюдает высокое падение напряжения на датчике ECT, что он интерпретирует как чрезвычайно горячую охлаждающую жидкость.
2. Когда блок управления двигателем обнаружит это высокое входное напряжение, он преобразует это входное напряжение в температуру охлаждающей жидкости -46° F (-50° C).
3. Этот код вызван одной из следующих причин:
   1. Провода датчика температуры охлаждающей жидкости имеют проблему «разомкнутой цепи» (обычно из-за перерезанного провода).
   2. Разъем датчика охлаждающей жидкости отсоединился от самого датчика.
   3. Датчик температуры охлаждающей жидкости неисправен.
   4. PCM неисправен.

Основные сведения о датчике температуры охлаждающей жидкости

Использование сканирующего прибора с функцией оперативных данных — это самый быстрый и простой способ диагностики датчика ECT, но иногда вам необходимо проверить выходные данные датчика непосредственно на датчике, этот раздел прольет некоторый свет о том, как работает датчик ECT, чтобы при необходимости вы могли проверить его непосредственно с помощью мультиметра.

Сопротивление датчика температуры охлаждающей жидкости изменяется в зависимости от температуры (датчик такого типа называется термистором).

Подробнее:

1. 1

   Датчик температуры охлаждающей жидкости двигателя (ECT) имеет два провода в разъеме.

   1. Один из проводов питания, и эта мощность составляет 5 вольт. Эти 5 вольт создаются внутри PCM.
   2. Другой провод — это провод заземления. Это заземление также обеспечивается внутри PCM.

2. 2

   Когда охлаждающая жидкость холодная (или температура окружающей среды), внутреннее сопротивление датчика выше.

   1. Это более высокое сопротивление оказывает прямое влияние на 5 вольт, проходящих через него, поскольку оно блокирует некоторые из них от прохождения через землю (это действие блокировки напряжения от прохождения через него называется падением напряжения).
   2. PCM определяет это падение напряжения и преобразует его значение в значение температуры.
   3. Теперь, если вам интересно, это падение напряжения можно измерить с помощью мультиметра в вольтах постоянного тока, поскольку он (измеритель) будет действовать как мост (к земле) для заблокированного напряжения.

3. 3

   По мере прогрева двигателя охлаждающая жидкость начинает нагреваться, что, в свою очередь, приводит к уменьшению сопротивления датчика температуры охлаждающей жидкости.

   1. Это уменьшающееся сопротивление теперь позволяет большему количеству 5 Вольт проходить через датчик на землю.
   2. PCM может обнаружить это более низкое падение напряжения и интерпретировать цифры как более высокую температуру.
   3. Таким образом, если бы вы использовали мультиметр, это означало бы, что значения напряжения, отображаемые мультиметром, будут уменьшаться по мере нагрева охлаждающей жидкости двигателя.

1. 4

   Следующая таблица поможет вам увидеть соотношение температуры и сопротивления:

   Температура	Сопротивление
   50°F (10°C)	5670 Ом
   68°F (20°C)	3520 Ом
   86°F (30°C)	2238 Ом
   104°F (40°C)	1459 Ом
   122° F (50° C)	973 Ом
   140° F (60° C)	667 Ом
   158° F (70° C)	467 Ом
   176°F (80°C)	332 Ом
   194°F (90°C)	241 Ом
   212°F (100°C)	177 Ом

Хорошо, достаточно рабочей теории, давайте приступим к тестированию на следующей странице.
