Датчик температуры охлаждающей жидкости – помощник электронного блока управления

В системе охлаждения ДВС имеется датчик температуры охлаждающей жидкости (сокращенно – ДТОЖ), который измеряет температуру этой самой жидкости с целью образования оптимальной по всем показателям топливной смеси.

Зачем нужен датчик температуры охлаждающей жидкости?

ДТОЖ необходим для постоянного контроля температурных (внутренних) показателей двигателя автомобиля. При работе мотора жидкость, используемая для его охлаждения, «забирает» тепло цилиндров. При этом, естественно, изменяется температура головок и блока цилиндров. Данные изменения как раз и улавливает датчик указателя температуры охлаждающей жидкости, отсылая информацию о них на ЭБУ (электронный блок управления) транспортного средства.

ЭБУ воспринимает сигнал ДТОЖ (каждый сигнал имеет свой номер) и понимает, в каком состоянии находится мотор автомобиля (функционирует при заданной температуре, прогревается, является холодным либо перегретым).

Эти сведения очень важны для системы управления ДВС, так как именно благодаря им она может подправлять все основные показатели функционирования двигателя автомобиля. Зная температуру «сердца» авто, ЭБУ подбирает оптимальный режим его работы, что благотворно сказывается на качестве управления транспортным средством.

Работа описываемого нами датчика позволяет управляющей системе выполнять далее указанные функции:

Выставление запаздывания и опережения зажигания. Правильно выставленный угол зажигания гарантирует существенное уменьшение объема отработавших газов, снижение расхода горючего, а также он оказывает влияние на ряд важных параметров рациональной эксплуатации ДВС.
Обогащение бензина (для авто с системой впрыска топлива). Как только блок управления принимает сообщение о малой температуре двигателя (холодный мотор), он сразу же повышает продолжительность импульса на форсунки, что обеспечивает отсутствие колебаний при прогреве ДВС и оптимизацию его функционирования на холостом ходу.
При увеличении температуры блок начинает обеднять горючую смесь, за счет чего происходит уменьшение выхлопа и снижение расхода бензина. Если ДТОЖ неисправен, ЭБУ делается «слепым», а это становится причиной потери, загрязнения и чрезмерного (никому ненужного) обогащения смеси.
Контроль и изменение параметров горючей смеси при разомкнутом и замкнутом контуре. Если имеется неисправность ДТОЖ, блок управления не реагирует на сообщения кислородного датчика (пока хладагент не обретет требуемой температуры), а значит, ЭБУ не будет иметь обратной связи (ведь он не видит номер сигнала) и не сможет улучшать холостой ход и обогащать топливную смесь при холодном моторе. По сути, его работа будет полностью нарушена.

Кроме того, датчик температуры охлаждающей жидкости необходим для контроля вращения коленчатого вала, продувки фильтрующего элемента механизма улавливания паров горючего, блокировки в процессе прогрева гидротрансформатора (его муфты) коробки передач, повышения оборотов холостого хода.

Что собой представляет современный ДТОЖ – его устройство

Еще совсем недавно датчик температуры охлаждающей жидкости (механический) являлся обычным термореле, которое могло лишь поддерживать при закрытом контакте температуру двигателя на номинальном показателе, да обогащать при открытом контакте топливно-воздушную смесь. Сейчас устройство ДТОЖ стало более современным, что и позволило расширить его функциональность, а также свести к минимуму его поломки (датчик наших дней редко глючит, схема его работы более продуманна и надежна).

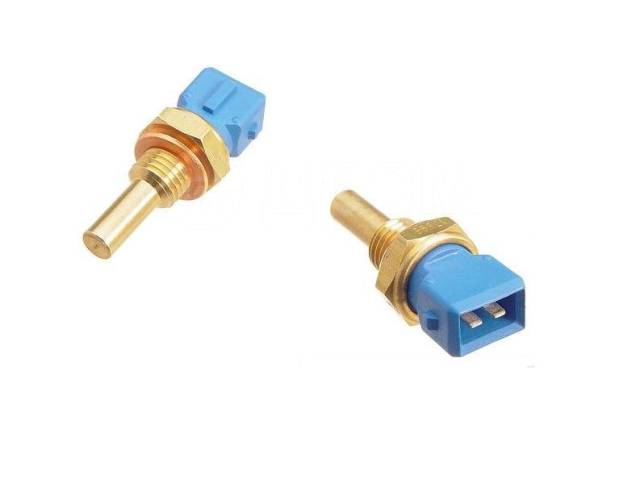

Современный датчик температуры охлаждающей жидкости представляет собой специальный резистор (его правильное название – термистор), который способен мгновенно изменять свое сопротивление при изменении температуры. Производят такие резисторы из оксида никеля, кобальта и аналогичных материалов, обладающих полупроводниковыми характеристиками.

При повышении температуры в термисторе наблюдается повышение числа свободных электронов. Это приводит к тому, что его сопротивление уменьшается.

Описываемый резистор, изменяющий свое сопротивление, «прячут» в теплопроводный защитный корпус, оснащенный соединительным разъемом (электрическим) и специальной крепежной резьбой. Так как температурный коэффициент термистора является отрицательным, датчик имеет максимальное сопротивление в тех случаях, когда мотор холодный. При повышении температуры сопротивление становится меньше, при этом снижается и напряжение ДТОЖ (изначально оно составляет около пяти вольт). Ориентируясь на все эти «скачки», ЭБУ определяет температуру жидкости для охлаждения.

Отметим отдельно, что в последнее время вдобавок к основному датчику, расположенному в патрубке (выпускном) ГБЦ, монтируют дополнительный (его размещают на выходе из радиатора). Такая схема делает процесс определения температуры более совершенным. Установка датчика температуры охлаждающей жидкости (дополнительного) позволяет ЭБУ в разы качественнее выполнять свою работу.

Проверка датчика температуры охлаждающей жидкости

Любая серьезная неисправность ДТОЖ (датчик глючит, его работа только путает ЭБУ, а не помогает и так далее) решается одним способом – выполняется его замена. Но спешить с этим делом не стоит. Разумнее будет провести диагностику ДВС на компьютере, который за пару минут исследует датчик и параметры всей системы охлаждения, а затем выдаст номер (код) ошибки или нескольких ошибок, которые не дают ДТОЖ нормально работать. Зная такой номер, можно сбросить ошибку и спокойно уезжать с автосервиса.

Если же замена действительно необходима (после сброса ошибок он, как и раньше глючит), желательно найти оригинальный ДТОЖ (маркировка изделия имеется на датчике). Специалисты категорически не советуют ставить «левое» изделие, так как его подключение в большинстве случаев не приносит ожидаемого результата. Неоригинальный датчик глючит практически сразу, какая бы фирма его не выпустила.

Диагностику неисправностей датчика охлаждения можно провести визуально. При таком осмотре удается обнаружить следующие проблемы: утечку жидкости для охлаждения; появление трещин в ДТОЖ; ржавление зажимных приспособлений.

Замена устройства при таких неисправностях, конечно же, не требуется. А вот для более серьезного анализа работоспособности интересующего нас элемента необходимо измерить его напряжение и сопротивление. Эти величины определяют при помощи вольтметра и осциллографа (цифровые приборы, которые используются на любой современной СТО), а затем сравнивают полученные значения с теми, которые указаны в техтребованиях к датчику.

Грамотная диагностика ДТОЖ дает возможность со стопроцентной гарантией определить причины его неисправности, например, следующие:

вышедший из строя вентилятор охлаждения или термостат;
обрыв проводки;
потерю напряжения или короткое замыкание и многие другие.

Сколько бы вы не гадали, в чем причина неадекватного функционирования ДТОЖ, установить ее не удастся до тех пор, пока не будет проведена полная и профессиональная диагностика датчика. Напоследок добавим – замена описанного в статье устройства осуществляется только после того, как из системы охлаждения будет слито достаточное количество охлаждающего состава (столько, чтобы датчик находился не в жидкости, а выше нее).

Оцените статью: Поделитесь с друзьями!

Что такое датчик охлаждающей жидкости?

Датчик температуры жидкости (датчик температуры охлаждающей жидкости, ДТОЖ) — один из основных датчиков системы контроля и управления силовым агрегатом; электронный датчик для контроля температуры охлаждающей жидкости, циркулирующей в системе охлаждения силового агрегата.

Что делает датчик охлаждающей жидкости?

Зачем нужен датчик температуры охлаждающей жидкости

Именно этот датчик отвечает за работу системы принудительного охлаждения двигателя, а также за показания температуры на приборной панели (если это предусмотрено производителем). От его корректной работы зависит запуск двигателя, смесеобразование и даже расход топлива.

Где стоит датчик охлаждающей жидкости?

В 99% случаев датчик устанавливается на выпускном патрубке блока цилиндров. Это то место, где охлаждающая жидкость «выходит» из мотора (то есть там самая высокая возможная температура) и далее попадает в радиатор.

Что такое датчик Джот?

Датчик температуры охлаждающей жидкости (ДТОЖ) является важнейшим элементом машины, от которого зависит своевременное уведомление водителя о перегреве мотора. … Устройство датчика температуры охлаждающей жидкости довольно банальное. Он представляет собой термистор, размещенный в корпусе.

Для чего служит датчик температуры?

Датчик температуры охлаждающей жидкости предназначен для измерения температуры охлаждающей жидкости в системе охлаждения двигателя. Датчик включен в систему управления двигателем.

Что будет если отключить датчик температуры охлаждающей жидкости?

Отказ датчика ведет к трудности запуска горячего мотора, повышенный расход топлива. При отключении ДТОЖ контролеер воспринимает это как обрыв его цепи и принудительно включает вентилятор. Если есть БК, то он при этом покажет температуру ОЖ минус 40 градусов.

Как влияет Датчик температуры охлаждающей жидкости на работу двигателя?

Температура ОЖ может уже дойти до температуры кипения, а датчик будет «говорить», что температура в норме (к примеру, 95 градусов) и поэтому ЭБУ не будет включать вентилятор. Таким образом вентилятор может включится, когда двигатель уже закипел или же вообще не включиться.

Какой датчик отвечает за температуры охлаждающей жидкости?

Одним из таких датчиков является датчик температуры циркулирующей в автомобиле охлаждающей жидкости (ДТОЖ). Он отслеживает температуру протекающей охлаждающей жидкости и передает данные на электронный блок управления(ЭБУ).

Где находится датчик температурный?

Чаще всего температурный датчик стоит в блоке цилиндров в корпусе термостата (реже может быть его расположение в самой головке блока, либо стоят два прибора в обоих указанных местах, каждый из которых выполняет свою функцию — один из них снимает температурные показатели жидкости на выходе из радиатора, а другой на …

Где находится температурный датчик на Шевроле Лачетти?

Датчик температуры охлаждающей жидкости двигателя Шевроле Лачетти расположен под впускным трубопроводом между первым и вторым цилиндрами двигателя.

Как проверить датчик указателя температуры?

Проверка указателя температуры охлаждающей жидкости

Отключите разъем, к которому присоединяется датчик температуры ОЖ, и соедините его с резистором сопротивлением в 100 Ом. Далее необходимо включить зажигание. Правильно функционирующий указатель покажет температуру в 90 градусов.

Что если датчик температуры охлаждающей жидкости не работает?

Основной задачей датчика температуры охлаждающей жидкости является включение вентилятора охлаждения. Как результат, в случае его неисправности срабатывания вентилятора не происходит, а результатом этого может стать перегрев мотора или, как минимум, вскипание антифриза в системе.

Как понять что датчик температуры вышел из строя?

Рассмотрим основные признаки неисправности датчика температуры охлаждающей жидкости:

падение оборотов или вообще самопроизвольная остановка мотора на холостом ходу;
длительное прогревание автомобиля;
частый выход двигателя за рамки оптимального температурного режима;
повышенный расход топлива;

26. 04.2017

Какой датчик отвечает за температуру двигателя?

В большинстве автомобилей первичный ДТОЖ (датчик ECT 1) устанавливается рядом с термостатом в головке блока цилиндров, блоке или на корпусе термостата. Второй датчик может быть установлен в другой части двигателя или в радиаторе.

Можно ли ездить с неисправным датчиком температуры?

Многих водителей интересует вопрос, разрешено ли ездить со сломанным датчиком ОЖ или нет. Делать этого нельзя. Неисправная система охлаждения приводит к перегреванию или прогоранию прокладки головки цилиндров.

Как работает датчик температуры воздуха?

Работает ДТВВ по тому же принципу, что и другие датчики: центральный блок подает на него 5 В тока. В зависимости от сопротивления часть этого напряжения вернется. Электроника замеряет этот ответ, сверяет с таблицей в памяти и вычисляет состояние воздуха за бортом.

Электронный указатель температуры охлаждающей жидкости

Наверное ни для кого не секрет, что температура охлаждающей жидкости двигателя один из самых важных показаний и следить за ней нужно постоянно.

Работа моего штатного датчика меня не сильно устраивала :шкала без калибровки, не понятно где положение стрелки при рабочей температуре, вроде середина обычно норма, но стрелка бывало переваливала выше(обычно после смены режима трасса-город), но подняв капот, трогаю не сильно горячий верхний патрубок и холодный нижний (термостат ещё в закрытом положении), наблюдаю не задействованный еще вентилятор (исправный), печка дует нормально, тосол не выкидывает из радиатора, масляных пятен в тосоле не обнаружено…странно…Ещё замечал, что на приборе стрелка едва только поднята, а температура мотора рабочая…В общем определить прегревается или не перегревается мой мотор, было не возможно.
Что я делаю:
1.Антифриз новый, без изменения цвета после его эксплуатации.
2.Термостат несколько раз снимал и «варил» в кастрюльке с тосолом — открывается как надо (82С). — отпадает.
3. Датчики ( приборка и головка) менял — все тоже самое — отпадает.

4. Радиатор снимал и промывал под скважиной — немного ржавчины вылетело, но совсем не много, ставлю, заливаю — та же хрень! Я понимал что датчик приборки играет со мной в злую шутку!наверно скорее не датчик врал, а то что ним управляет…ну ладно, это уже не важно!
Т.

к. перегревать мой не давно откапиталеный движочек я очень не хотел(горький опыт уже есть), то решил поставить себе электронный датчик, запись о котором я увидел на этом сайте у пользователя xrust83 .Загоревшись идей, купил я его на радиорынке за 69 грн (9$).Врезал циферблат в приборку, стал как родной (фото процесса увы нет), питание на него взял с замка зажигания (спасибо кенту Андрюхе). Датчик что на двигатель, сначала был примотан к верхнему патрубку, но для точности показаний его нужно погружать в рабочую среду, выход нашел:выкрутил штатный датчик температуры тосола в блоке — он для управления свечами накаливания (т.к питание на свечи приколхоженно на прямую с кнопки, то он не задействовался), вытащил все внутренности из него и в корпус его вставил датчик (латунная гильза) — вошла чётко, сверху залил герметиком чтоб не выскочил и все это дело вкрутил в блок.
Результатом очень доволен, теперь отслеживать температуру очень легко, проверял его так: нагрел двиг, взялся за нижний патрубок радиатора и подождал пока термостат не откроется, патрубок стал горячим, температура на датчике показала 82С-83С, т.

е все верно показывает!Еще удобен сей девайс тем, что можно знать точную температуру холодного мотора.
Может кому-то эта приблуда является лишней, но мне она явно нужна!

Характеристики:
— рабочее напряжение 12 Вольт (от 7.5 до 20 вольт).
— диапазон измеряемых температур от -70 до +250 С;
— датчик DALLAS DS-1820
— погрешность показаний +- 1С

Иногда возникает нужда в температурном контроле за каким нибудь процессом, будь то автомобиль или народное хозяйство. Схем термоконтроля всяких много, но датчики как правило имеют неудобный конструктив, не предусматривающий крепления в контролируемой среде. Вот о датчиках и поговорим.

Как правило, датчиками для измерительных схем служат полупроводниковые приборы — термисторы:

Корпус может быть другим, но внутри все равно будет сидеть примерно такая капелька с выводами.

Вторым распространенным датчиком температуры является DS1820:

зачастую они продаются в таком виде:

Внутри все та же микросхемка DS18B20 о трех выводах причем даже без термопасты.

Теперь давайте попробуем внедрить эти радиодетали в автомобиль, например для цифровой индикации температуры ОЖ или управления электровентиляторами.

Нам понадобится донорский датчик — любой подходящий по резьбе и стоимости. В моем случае это Волго-УАЗовский датчик ТМ 106-10:

Берем дрель в качестве токарного станка и аккуратно зажимаем датчик в патрон. Ножовкой по металлу спиливаем завальцовку. Когда датчик развалится на составные части так же в дрели ровняем край датчика надфилем. Получаем корпус-заготовку для внедрения туда нашей радиодетали.

Далее можно пойти двумя путями:
1. Залить в корпус расплавленного припоя, в этом припое просверлить канал и вставить туда термистор. Можно заполнить полость корпуса термопастой и воткнуть термистор в неё, но у олова теплопроводность на несколько порядков лучше чем у термопасты, поэтому термопасту конечно же надо применять, но мазать ее лучше тонким слоем.

Минус этого метода в большой инерционности полученного датчика.

2. Сделать так, как делаю это я 🙂
Берем телескопическую антенну от какого нибудь старого ненужного девайса:

Если вы их раньше выкидывали, то делали это зря, потому что такие антеннки являются источником замечательных тонкостенных латунных трубочек разного диаметра:

Подбираем трубочку наиболее подходящую к термистору — он должен максимально плотно вставляться внутрь трубки. Отмеряем и опять воспользовавшись дрелью, отрезаем нужный нам кусочек трубки — резать лучше надфилем. Берем наш корпус-заготовку и сверлим его торец по диаметру трубки. Торец корпуса лудим оловом, трубку зачищаем до латуни и тоже облуживаем. Вставляем трубку в корпус и припаеваем их друг к другу, паяльника на 80Вт хватает за глаза. Должно получиться как то так (торец уже запаян небольшим кусочком медной фольги толщиной 1мм):

Проверяем полученный корпус датчика на герметичность. Я делаю это не очень технологично — на присос языком 🙂

Если с герметичностью все в порядке приступаем к следующей стадии: установке термистора и разъема.

Опять все примеряем и отрезаем выводы термистора с тем расчетом, чтобы при установке в корпус термистор находился в конце трубки, а лучше упирался в торец:

Теперь термистор готов к установке. Закладываем немного термопасты вовнутрь трубки, сам термистор тоже немного обмазываем термопастой и вставляем в трубку. После того как термистор вошел в трубку под разъем закладываем немного приготовленного заранее поксипола или эпоксидного пластилина. Вдавливаем разъем в поксипол, излишки убираем. Когда поксипол окончательно застынет получается вот такой симпатичный датчик готовый к установке:

А вот так датчик будет стоять на своем рабочем месте — измерительная часть будет полностью омываться рабочей средой:

Ну и картинка общей проверки работоспособности электрической части:

Recommendations

FakeHeader

Comments 153

Я точно такой же на двухконтурный котёл поставил.Тертий сезон уже пашет. Блок питания от усилителя антенны. А у вас контролёр с датчиком шла?

нет, датчик насколько я помню, покупал отдельно в Чип и Дипе

Но вообще потом все задуманное собрал на DS18B20

А такой вариант: термопара закрепленная на патрубке и простенький мультиметр в режиме измерения температуры

Подскажите, а плата для индикации- это что за она? Самодельная?

нет, не самодельная — друг на алиэкспрессе купил «пучёк за пяточёк» и одну мне подарил:

Сами такую приблуду не думали замутить?

Думал. На датчике ДС1820. Но так вышло что зашел в гости к другу, за рюмочкой чая разговорились, я ему рассказал что хочу сделать, а он достал с полки это устройство, да мне и отдал. Теперь надобность в самостоятельном изготовлении как бы и отпала.
А так я вот по этой схеме уже делал раньше и у меня под нее все есть:

Даллас лучше работает по сравнению с термисторами, и в цифре.Правда диапазон маловат.

почему маловат? для применения в авто более чем достаточен.

У далласа в принципе диапазон измерений лучьше.Но верхняя планка критична.Термистор на сколько я помню не надежен.Хотя если потенциал сидит 12 вольт, то работает.А Далласу надо стабильное питание.

Можно подробнее что значит критичней верхняя планка? Больше 120 градусов я нагревал феном датчик, вроде работает после этого.

Верхний диапазон температуры вроде равен 125 градусов у далласа.То бишь -50 и +125.А температура если нужна будет контролирумая выше 125 то Даллас не справится.Вообще точность у него нормальная, но задержка есть 0,5-1 сек.Есть 3 проводное подключение, есть возможность подключать по 2 проводам.Будет задержка и диапазон меньше.

Знаю про эти подключения, сейчас ради прикола попровал нагреть датчик феном, 127.9 удалось максимально на нем увидеть, дальше ноли, когда остывает то приходит в норму)

да не, это уже отработанная технология. заморочился только с тем что все отфоткал, сформулировал и выложил сюда )

Я понимаю, что отработанная, просто стоит ли это таких трудов при сравнительно невысокой стоимости датчика? Хотя конечно бывают редкие и дорогие датчики…

да не, дело не в стоимости, а в том чтобы запихнуть китайский датчик в нужный конструктив.
вот надо тебе температуру воды например регулировать кипятильником — просто так же датчик в воду не засунешь его надо как то вкрутить, соответственно нужен корпус.

кстааати, а клевая идея…слушай во сколько мжет обойтись такой самый дешевый датчик? еще бы он вот цепь бы размыкал как терморегулятор и тогда цены бы не было…

Ну, смотри — у меня, к примеру, Бош Моно-Джетроник, по всем таблицам ДТВВ и ДТОЖ должны (при одинаковой температуре воздуха и ОЖ) давать «мозгам» одинаковое сопротивление. При этом ДТВВ вполне адекватен, но замене не подлежит (из-за особенностей конструкции). А ДТОЖ — «глючный», при разности показаний ЭБУ начинает «подгонять», т.к. не может сообразить кому верить (ДТОЖ или ДТВВ)!
Покупал 4 (ЧЕТЫРЕ) разных датчика — все разное сопротивление при одинаковой температуре дают!
А при вышеописанной технологии есть возможность подобрать копеечный термистор практически под любое значение сопротивление при заданной температуре! Да, что там, можно заменить ОБА термистора (подобрав нужное сопротивление) и на ДТОЖ и на ДТВВ ! А это поможет решить сразу несколько проблем с «глюками» электронной системы питания! Тем более цена китайских термисторов, расходников и проч. не идёт ни в какое сравнение с «фирменными» датчиками (которые невозможно иногда заменить, или они стоят как крыло от самолёта) !
Я понятно объясняю? )))

Универсальный индикатор температуры двигателя с функцией диагностики

Индикатор предназначен для отображения температуры охлаждающей жидкости в цифровом виде, а так же отображения и стирания диагностических кодов, возникающих при появлении неисправностей в системе управления двигателем и трансмиссией. Индикатор применяется в автомобилях, оснащенных цифровой информационной шиной CAN.

ВНИМАНИЕ! Индикатор не работает на автомобилях группы VAG(Фольксваген, Ауди,Шкода,Сеат).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметр	Значение
Напряжение питания, В	10. 15
Потребляемый ток, не более, мА	50
Цвет индикатора	красный
Габаритные размеры, мм	554314

ПЕРЕЧЕНЬ ПОДДЕРЖИВАЕМЫХ АВТОМОБИЛЕЙ

МАРКА	МОДЕЛЬ
ЛАДА

ГРАНТА, КАЛИНА 2, ПРИОРА с 2013г

ПРИОРА 2, XRAY, Vesta с 2017 по 2019г.

CHEVROLETCOBALT, AVEO T300FORDFOCUS 2KIARIO 3, Sportage 3 поколение, CERATO 2RENAULTLOGAN 2, SANDERO 2, MASTER III, DUSTER с 2016г, CAPTURSUBARUXV, FORESTER с 2011г, OUTBACK c 2007г.TOYOTA

COROLLA c 2006, RAV4 c 2013г

NISSANTERRANO 3

Список автомобилей будет увеличиваться по мере проведения испытаний.

ВНИМАНИЕ! Индикатор не работает на автомобилях группы VAG.

СПОСОБ ПОДКЛЮЧЕНИЯ К АВТОМОБИЛЮ

Температура охлаждающей жидкости отображается на индикаторе в течении нескольких секунд после включения зажигания. Индикатор периодически посылает запрос в CAN шину и обновляет показания температуры.

Диагностика двигателя и коробки происходит при включении зажигания, на индикаторе отображается количество сохраненных ошибок в формате EXX, где XX количество ошибок. Далее бегущей строкой отображаются коды ошибок. Код состоит и пяти символов: одной буквы и четырех цифр. Расшифровку кодов можно найти в интернете. После отображения всех ошибок индикатор покажет температуру двигателя.

Чтобы стереть коды из памяти блоков автомобиля необходимо выключить зажигание, затем нажать педаль акселератора до максимума, включить зажигание и дождаться появления уведомления о стирании ошибок «clr» на индикаторе. Если ошибки не пропали, повторите процедуру стирания.

Универсальный индикатор температуры двигателя с функцией диагностики

ВНИМАНИЕ! Индикатор не работает на автомобилях группы VAG(Фольксваген, Ауди,Шкода,Сеат).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметр	Значение
Напряжение питания, В	10. 15
Потребляемый ток, не более, мА	50
Цвет индикатора	красный
Габаритные размеры, мм	554314

ПЕРЕЧЕНЬ ПОДДЕРЖИВАЕМЫХ АВТОМОБИЛЕЙ

МАРКА	МОДЕЛЬ
ЛАДА

ГРАНТА, КАЛИНА 2, ПРИОРА с 2013г

ПРИОРА 2, XRAY, Vesta с 2017 по 2019г.

COROLLA c 2006, RAV4 c 2013г

NISSANTERRANO 3

Список автомобилей будет увеличиваться по мере проведения испытаний.

ВНИМАНИЕ! Индикатор не работает на автомобилях группы VAG.

СПОСОБ ПОДКЛЮЧЕНИЯ К АВТОМОБИЛЮ

Санкт-Петербург, Искровский пр. д.12 тел. +7-921-980-50-84 Посмотреть на карте.

Вступайте в нашу группу в контакте, будьте в курсе новостей!

Пишите и читайте отзывы о нас:

Вступайте в наши сообщества:

Датчик температуры охлаждающей жидкости: назначение, устройство, принцип работы

Работа мотора в машине сопряжена с постоянным процессом сгорания топливной смеси. Из-за чего двигатель внутреннего сгорания (ДВС) может перегреться и выйти со строя. Для предотвращения подобных инцидентов ДВС принудительно охлаждается посредством циркуляции специальной жидкости. А вот контроль за ее состоянием производит датчик температуры охлаждающей жидкости (ДТОЖ).

Назначение

Такой датчик предназначен для контроля состояния двигателя авто посредством фиксации температурных изменений жидкости охлаждения. С этой целью его размещают в антифризе, где происходит непосредственное взаимодействие чувствительного элемента и слоя охлаждающей жидкости. Также заметьте, что в некоторых автомобилях размещают два сенсора по отношению ко входному и выходному патрубку системы охлаждения, за счет чего компьютер производит сравнение показаний.

Датчик передает данные измерений на блок управления для дальнейшей регулировки работы системы. Логический блок принимает решение о продолжении работы автомобиля в том же режиме или об уменьшении параметра, влияющего на фактора нагрева. Помимо электронных моделей, существуют и механические сенсоры, которые предназначены не для взаимодействия с логическим блоком, а для вывода информации на термометр в салоне. В случае с механическими моделями водитель сам принимает решение об изменении режима вождения или полной остановке агрегата.

В зависимости от модели машины, датчик предназначается для выполнения таких функций:

Контроль температуры в конкретный момент времени для системы охлаждения.
Влияние на выбор режима работы, в зависимости от сложившейся ситуации.
Подача сигнала к аварийному включению или отключению мотора, при резком нарастании или падении температуры.
Контроль опережения или запаздывания зажигания – позволяет регулировать интенсивность выброса выхлопных газов и нагрузку на поршневую систему.
Подача сигнала на обогащение топливной смеси в случае недопустимого снижения температуры охлаждающей жидкости.

Устройство и принцип работы

В отличии от устаревших моделей, современные приспособления для контроля температуры, основываются на работе термистора. В соответствии с п.22 ГОСТ 21414-75 это такой нелинейный резистор, который изменяет величину собственного омического сопротивления, в зависимости от степени нагрева или охлаждения.

Рис. 1. Устройство датчика температуры охлаждающей жидкости
Для датчика температуры охлаждающей жидкости применяются резистивные элементы с отрицательным температурным коэффициентом. Это обозначает, что в отличии от классических проводниковых материалов, где с нагреванием омическое сопротивление возрастает, повышение температуры датчика приводит к уменьшению сопротивления.
К примеру, измеряя показания при +20 ºС сопротивление термистора будет составлять 3,5 кОм. При нагревании антифриза до +90 ºС сопротивление датчика упадет до отметки 0,24 кОм. Но, существуют и исключения, к примеру, у автомобилей марки Renault датчик имеет положительный температурный коэффициент.
Принцип действия датчика температуры охлаждающей жидкости базируется на следующей схеме:
Рис. 2. Принцип действия датчика температуры охлаждающей жидкости
В состоянии покоя двигателя охлаждающая жидкость будет иметь сопоставимую с окружающей средой температуру. Сопротивление термистора датчика Rt останется на максимальной отметке и поданное напряжение практически не выдаст ток в цепь индикации логического блока.
При замыкании контактов V в замке зажигания вместе с запуском двигателя будет подано напряжение от аккумулятора А на датчик температуры. По мере нарастания оборотов, сопротивление термистора Rt будет снижаться в соответствии с его характеристикой.
В случае превышения допустимого предела температур, Rt перейдет в режим проводимости. В соответствии с законом Ома величина тока, протекающего через термистор, возрастет. Сигнал придет на логический блок и будет подана команда для снижения объема, впрыскиваемого топлива, или уменьшение числа оборотов коленчатого вала.
При снижении оборотов и мощности мотора, со временем камера сгорания охладится и ДВС придет в норматив температуры. Охлаждающая жидкость остынет и у термистора Rt снова возрастет сопротивление. Величина тока в цепи индикации логического блока снова уменьшится, и автомобиль перейдет в нормальный режим работы.
В зависимости от величины падения напряжения на термисторе датчика Rt, будет оцениваться текущий температурный режим. В данном примере мы рассмотрели электрический метод измерения, но у некоторых типов датчиков может применяться и механический, работающий за счет температурного расширения.
Где находится?
Для производства каких-либо операций с датчиком температуры охлаждающей жидкости необходимо четко представлять себе место его установки. Следует отметить, что точка установки будет отличаться в зависимости от модели автомобиля. Поэтому для поиска лучше обратиться к инструкции производителя, где указана позиция соприкосновения с охлаждающей жидкостью.
Рис. 3. Место установки датчика температуры охлаждающей жидкости
Наиболее распространенным местом установки является:
головка блока цилиндров или выпускной патрубок;
верхний шланг радиатора;
корпус термостата;
в некоторых ситуациях может устанавливаться два датчика температуры– на входе и на выходе.
Место установки предусматривает обеспечение контакта чувствительного элемента с охлаждающей жидкостью. Но, в случае утечки антифриза из системы, контакт может нарушиться и контроль температуры прекратиться. В результате этого вы получите некорректные показания, что может повлечь сбой в работе системы.
Признаки поломки
Как и неисправности любого устройства в автомобиле, выход со строя сенсора температуры охлаждающей жидкости может привести к нежелательным последствиям.
При движении машины поломка может проявляться как:
проблематичный запуск мотора в холодную погоду;
нетипичные звуки от выхлопных газов только запущенного мотора;
при достижении максимальной температуры мотор глохнет;
не запускается вентилятор охлаждения при нагревании ДВС;
превышение расхода топлива сверх установленной нормы.
Современные авто выводят данные о нарушении температуры охлаждающей жидкости на дисплей. Причиной неисправности может стать как механическая поломка (сорванная резьба, растрескивание корпуса, перегорание термистора), так и электрическая (короткое замыкание в измерительной цепи или обрыв провода). Чтобы убедиться в правильности вашего предположения, проверьте датчик, и, при необходимости замените его новым.
Проверка и замена
Следует отметить, что появление характерных признаков может обуславливаться и другими поломками. К примеру, поломкой вентилятора охлаждения или нехваткой охлаждающей жидкости. Поэтому для начала необходимо проверить работоспособность и правильность показаний датчика температуры охлаждающей жидкости.
На практике существует довольно большое число методов, одни из которых вы можете реализовать в домашних условиях. Другие, как съем осциллограммы, вам проведут только на станциях техобслуживания. Самостоятельно произведите внешний осмотр датчика охлаждающей жидкости – на нем должны отсутствовать следы ржавчины, подтеки антифриза, трещины и прочие следы.
Если внешне датчик исправен, проверьте его с помощью мультиметра, для этого:
Отсоедините шлейф от контактов датчика – вам необходимо получить доступ для проведения замеров.
Рис. .4. Отсоедините шлейф от контактов датчика
Измерения производятся изначально при холодном ДВС. Если это условие не обеспечено, выкрутите датчик с посадочного места и опустите чувствительный элемент в холодную воду.
Рис. 5. Выкрутите датчик с посадочного места
Подключите щупы мультиметра к выводам датчика и замерьте величину омического сопротивления.
Рис. 6. Подключите щупы к выводам датчика
Затем запустите ДВС и дождитесь включения вентилятора охлаждения, если вы выкрутили датчик температуры, поместите его в кипяток. Повторно замерьте величину переходного сопротивления.
Рис. 7. Опустите датчик в горячую воду и повторно измерьте сопротивление
Сравните полученные данные сопротивления для вашей модели автомобиля. К примеру, ниже приведена такая таблица:
Таблица: зависимость сопротивления и падения напряжения датчика температуры от степени нагрева
Температура ОЖ (°С) Сопротивление (Ом) Напряжение (В)
4800 — 6600 4,00 — 4,50
10 4000 3,75-4,00
20 2200 — 2800 3,00 — 3,50
30 1300 3,25
40 1000-1200 2,50 — 3,00
50 1000 2,5
60 800 2,00-2,50
80 270 — 380 1,00-1,30
110 0,5
разрыв цепи 5,0 ±0,1
В рассматриваемом примере в холодном состоянии при +10 ºС сопротивление будет составлять 4000 Ом. После того, как вы опустите его в кипяток, исправный датчик будет иметь сопротивление в пределах 200 – 270 Ом. Если показания кардинально отличаются, налицо поломка сенсора, в таком случае его необходимо заменить.
Для замены датчика температуры охлаждающей жидкости из системы охлаждения слейте антифриз. Отключите шнур питания, если еще не отсоединили его. Затем, при помощи торцевого или рожкового ключа выкрутите сам сенсор.
Установите новый датчик охлаждающей жидкости в посадочное место, обязательно наденьте прокладку. Плотно зажмите его ключом по резьбе до упора.
Рис. 8. Плотно зажмите ключом новый датчик
Замена окончена, можете подключить питающий шнур и залить обратно охлаждающую жидкость.
Список использованных источников
Диана Скляр «Ремонт и обслуживание автомобилей для чайников» 2012
Коробейник А.В. «Ремонт автомобилей. Практический курс» 2003
Твег Росс «Система впрыска бензина. Устройство, обслуживание, ремонт» 2003
Березин С.В. «Справочник автомеханика» 2008
Производители Датчика температуры охлаждающей жидкости из России
Продукция крупнейших заводов по изготовлению Датчика температуры охлаждающей жидкости: сравнение цены, предпочтительных стран экспорта.
где производят Датчик температуры охлаждающей жидкости
⚓ Доставка в порт (CIF/FOB)
Датчик температуры охлаждающей жидкости цена 10.08.2021
🇬🇧 Supplier’s Coolant temperature sensor Russia
Страны куда осуществлялись поставки из России 2018, 2019, 2020, 2021
🇺🇦 УКРАИНА (86)
🇰🇿 КАЗАХСТАН (59)
🇦🇿 АЗЕРБАЙДЖАН (22)
🇧🇬 БОЛГАРИЯ (17)
🇲🇩 МОЛДОВА, РЕСПУБЛИКА (17)
🇦🇲 АРМЕНИЯ (11)
🇱🇹 ЛИТВА (11)
🇹🇷 ТУРЦИЯ (10)
🇩🇪 ГЕРМАНИЯ (9)
🇨🇿 ЧЕШСКАЯ РЕСПУБЛИКА (9)
🇲🇳 МОНГОЛИЯ (8)
🇳🇱 НИДЕРЛАНДЫ (7)
🇵🇱 ПОЛЬША (6)
🇷🇸 СЕРБИЯ (6)
🇭🇺 ВЕНГРИЯ (6)
Выбрать Датчик температуры охлаждающей жидкости: узнать наличие, цены и купить онлайн
Крупнейшие экспортеры из России, Казахстана, Узбекистана, Белоруссии, официальные контакты компаний. Через наш сайт, вы можете отправить запрос сразу всем представителям, если вы хотите купить Датчик температуры охлаждающей жидкости.
🔥 Внимание: на сайте находятся все крупнейшие российские производители Датчика температуры охлаждающей жидкости, в основном производства находятся в России. Из-за низкой себестоимости, цены ниже, чем на мировом рынке
Поставки Датчика температуры охлаждающей жидкости оптом напрямую от завода изготовителя (Россия)
Крупнейшие заводы по производству Датчика температуры охлаждающей жидкости
Заводы по изготовлению или производству Датчика температуры охлаждающей жидкости находятся в центральной части России. Мы подготовили для вас список заводов из России, чтобы работать напрямую и легко можно было купить Датчик температуры охлаждающей жидкости оптом
Термометры и пирометры
Изготовитель приборы
Поставщики —
Крупнейшие производители Термометры и пирометры
Экспортеры Приборы или аппаратура
Компании производители электронные приборы
Производство Термостаты
Изготовитель Термостаты
Поставщики Части и принадлежности приборов и аппаратуры для измерения или контроля расхода
Крупнейшие производители Приборы и аппаратура для измерения или контроля расхода или уровня жидкостей
Экспортеры Оборудование прочее
Компании производители Реле на напряжение не более В на силу тока не более А
Датчик температуры двигателя: как выбрать и установить?
Датчик температуры двигателя
Датчик температуры передает данные о состоянии двигателя, что позволяет контролировать работу автомобиля. Датчик довольно мал размерами, но его роль в работе велика. Далее мы расскажем о датчике температуры двигателя детальнее – где он находится, зачем нужен, как установить и починить.
Где находится датчик температуры двигателя
Датчик температуры двигателя находится в выпускном патрубке головки блока цилиндров. Второе возможное месторасположение – корпус автомобильного термостата. Закрепляется в посадочном месте с помощью резьбы.
Основные функции
Главная задача датчика температуры масла двигателя – регистрировать и передавать в блок управления автомобилем данные о температуре двигателя и охлаждающей жидкости.
Виды датчиков температуры
На рынке можно найти два варианта датчиков – механические и цифровые. Принцип работы в них одинаков – в корпусе из цветного металла установлен термистор, который прижимается к корпусу. Но есть и отличия в части отображения данных.
Механический
Механический датчик используется в старых моделях автомобилей, где нет электронного блока управления. Представляет собой датчик, данные с которого отображаются на стандартном механическом термометре.
Цифровой
Цифровой датчик не имеет отдельного указателя. Данные сразу передаются в блок управления, откуда выводятся на дисплей. Провода от ЭБУ сразу подключаются к контакту датчика.
Установка датчика температуры двигателя
Установка проводится на выключенном и остывшем двигателе, с отключенными клеммами аккумулятора и снятым фильтром воздуха. Далее датчик вкручивается вручную. Потом подтягивается с помощью гаечного ключа до упора. После установки подключаются все провода, устанавливается на место воздушный фильтр.
Как проверить датчик температуры
Проверку снятого прибора проводят, измеряя сопротивление омметром. Для этого датчик погружают в охлаждающую жидкость, постепенно ее нагревая и замеряя показания. Полученные показания сравниваются с эталонной таблицей. Если есть расхождения – датчик нужно менять.
ТОП причин неисправности температурного датчика
Самые распространенные причины поломки:
физические – сколы, трещины на корпусе, сорванная резьба;

недостаточное количество охлаждающей жидкости;

проблемы с проводами и короткое замыкание.

Как устранить основные неисправности датчика температуры в авто
Если есть признаки физической поломки – протекание антифриза из места, где стоит датчик температуры двигателя, плохой запуск двигателя, датчик нужно заменить на аналогичный. Возможно, проверка не выявит проблем, тогда нужно проверить электрическую часть на обрыв проводов и короткое замыкание.
Датчик температуры двигателя – это небольшое устройство, не заметное на первый взгляд. Зато его поломка сразу скажется на работе автомобиля – увеличится расход топлива, хуже будет запускаться мотор. Поэтому не стоит забывать про эту маленькую деталь.
🇮🇹 Поставки датчика температуры охлаждающей жидкости из Италии
Выбрать Производитель Поставки Рейтинг
ФАЧЕТ С.Р.Л ОКП ЧАСТИ ПРИБОРОВ ДЛЯ ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ ДАТЧИКИ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВС ДЛЯ ЛЕГКОВЫХ АМ ДАТЧИК ДЛЯ ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВС АР ⭐⭐⭐⭐⭐
GREEN POWER SYSTEMS SRL ДАТЧИКИ ТЕМПЕРАТУРЫНЕ ОБЪЕДИНЕННЫЕ С ДРУГИМИ ПРИБОРАМИ НЕЭЛЕКТРОННЫЕ МЕХАНИЧЕСКИЕ ДЛЯ ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ ОХЛАЖДЖИДКОСТИ В ДВИГАТЕЛЕ ЭЛЕКТРОГЕНЕРАТОРНОЙ УСТАНОВКИ ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДО ⭐⭐⭐⭐⭐
MIRETTI S. P.A ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ЭЛЕКТРОННЫЙ ПРЕДНАЗНАЧЕН ДЛЯ ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ В ВЫХОДНОМ КОЛЛЕКТОРЕ ГОЛОВКИ ЦИЛИНДРОВ ДИЗЕЛЬНОГО ДВИГАТЕЛЯ ДИЗЕЛЬГИДРАВЛИЧЕСКИХ ЛОКОМОТИВОВ Ш ⭐⭐⭐⭐
DIECI S.R.L ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ЭЛЕКТРОННЫЙ ДЛЯ КОНТРОЛЯ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ В ДВИГАТЕЛЕ ТЕЛЕСКОПИЧЕСКИХ ПОГРУЗЧИКОВ ⭐⭐⭐
IVECO S.P.A КОМПЛЕКТУЮЩИЕ ГРУЗАМ ИВЕКО ЧАСТИ ПРИБОРОВ ДЛЯ ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ И ВЛАЖНОСТИ ТЕРМОМЕТРА ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДАТЧИК ТЕМПЕРАТУРЫ ВЫХЛОПНЫХ ГАЗОВ ⭐⭐⭐
IVECO MAGIRUS AG ТЕРМОМЕТРЫ НЕ ОБЪЕДИНЕННЫЕ С ДРУГИМИ ПРИБОРАМИ НЕЭЛЕКТРОННЫЕ ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ МОД ДАТЧИК ТЕМПЕРАТУРЫ БИМЕТАЛЛИЧЕСКИЙ МОД ⭐⭐⭐
ARGO TRACTORS S.P.A АППАРАТЫ ИЗМЕРИТЕЛЬНЫЕ ДАТЧИКИ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ПРЕДНАЗНАЧЕН ДЛЯ ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ В СИСТЕМЕ ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ ТРАКТОРА УСТАНАВЛИВАЕТСЯ НА ПАНЕЛИ ПРИБОРОВ ПОКАЗЫВАЕТ УРОВЕНЬ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩ ⭐⭐⭐
CUMMINS POWER GENERATION LTD ЭЛЕКТРОННЫЙ ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЕЙ ГЕНЕРАТОРОВНЕ ОБЪЕДИНЕННЫЙ С ДРУГИМИ ПРИБОРАМИТЕМПЕРАТУРА ИЗМЕРЕНИЯ ВРЕМЯ ОТКЛИКА МСРАБОЧЕЕ НАПРЯЖ ВОЛЬТ ⭐⭐⭐
HELLA KGAA HUECK & CO ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ЭЛЕКТРОННЫЙ ДИАПАЗОН ИЗМЕРЕНИЯ ТЕМПЕРАТУР ОТ ДО ГРС НЕ СОДЕРЖИТ ИСТОЧНИКОВ ИОНИЗИРУЮЩЕГО ИЗЛУЧЕНИЯ НА НАПРЯЖЕНИЕ В ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ И РЕМОНТА АВТОМОБИЛЕЙ ⭐⭐⭐
FACET S. R.L ПРИБОРЫ ТЕМПЕРАТУРЫ ДЛЯ ТЕХНИЧОБСЛУЖИВАНИЯ И РЕМОНТА ЛЕГКОВЫХ АВТОМОБИЛЕЙ ДАТЧИКИ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ШТ ⭐⭐⭐
IVECO ДАТЧИК ВОДЫ ИВЕКО ПРЕДСТАВЛЯЕТ СОБОЙ ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ В СИСТЕМЕ ДВИГАТЕЛЯ СОСТОИТ ИЗ ЛАТУННОГО КОРПУСА С РЕЗЬБОЙ ДЛЯ КРЕПЛЕНИЯ И ЧУВСТВИТЕЛЬНОГО ЭЛЕМЕНТА ВНУТРИ ПРИ ИЗМЕНЕНИИ ТЕ ⭐⭐⭐
ERA S.P.A ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДЛЯ ЛЕГКОВЫХ АМ ⭐⭐⭐
FIAT AUTO S.P.A ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ЭЛЕКТРОННЫЙ ДЛЯ ⭐⭐⭐
ITR CO ЗАПЧАСТИ НОВЫЕ ДЛЯ ТРАКТОРОВ ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ШТ ⭐⭐⭐
ERA SPA ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДЛЯ ЛЕГКОВЫХ АМ ⭐⭐⭐
EPS ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДЛЯ ЛЕГКОВЫХ АМ ⭐⭐⭐
NIPPARTS 23600 AUTOMOTIVE ELECTRICAL PARTS FACTORY ДАТЧИКИ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ В ДВИГАТЕЛЯХ НЕ СОДЕРЖАТ ИСТОЧНИКОВ ИОНИЗИРУЮЩЕГО ИЗЛУЧЕНИЯ ДЛЯ АВТОТРАНСПОРТНЫХ СРЕДСТВ ⭐⭐⭐
ИВЕКО С. П.А КОМПЛЕКТУЮЩИЕ ГРУЗАМ ИВЕКО ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ЭЛЕКТРОМЕХАНИЧЕСКИЙ ШТ ⭐⭐⭐
FERDINAND BILSTEIN GMBH + CO. KG ДАТЧИКИ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ТЕРМОМЕТРЫ ЭЛЕКТРОННЫЕ ПРИМЕНЯЕМЫЕ ДЛЯ РЕМОНТА И ОБСЛУЖИВАНИЯ АВТОМОБИЛЕЙ ДЛЯ ЛЕГКОВЫХ АМ МАРКИ ⭐⭐⭐
YANMAR CO ДАТЧИКИ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ НЕ ЭЛЕКТРОННЫЕ БЕЗ ЗАПИСЫВАЮЩЕГО УСТРОЙСТВА ЭЛЕМЕНТ КОНТРОЛЯ СИСТЕМЫ ОХЛАЖДЕНИЯ ДИЗЕЛЬНЫХ ДВИГАТЕЛЕЙ ИСПОЛЬЗУЕМЫХ В СОСТАВЕ ЭЛЕКТРОГЕНЕРАТОРОВ ⭐⭐⭐
LOMBARDINI F.I.M. S.P.A ДАТЧИКИ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ НЕ ЭЛЕКТРОННЫЕ БЕЗ ЗАПИСЫВАЮЩЕГО УСТРОЙСТВА ЭЛЕМЕНТ КОНТРОЛЯ СИСТЕМЫ ОХЛАЖДЕНИЯ ДИЗЕЛЬНЫХ ДВИГАТЕЛЕЙ ИСПОЛЬЗУЕМЫХ В СОСТАВЕ ЭЛЕКТРОГЕНЕРАТОРОВ ⭐⭐
ERA ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДЛЯ ЛЕГКОВЫХ АМ ПРОИЗВ ⭐⭐
FRT INDUSTRIAL S.P.A ЭЛЕКТРОННЫЕ ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ НОМЕР ЗАПАСНЫЕ ЧАСТИ ДЛЯ РЕМОНТА АВТОМОБИЛЬНОГО ДИЗЕЛЬНОГО ДВИГАТЕЛЯ МОДЕЛЬ А НЕ С ⭐⭐
GENERAL RICAMBI ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДЛЯ ЛЕГКОВЫХ АМ ⭐⭐
T. D.S. SPA ТЕРМОМЕТРЫ НЕ ОБЪЕДИНЕННЫЕ С ДРУГИМИ ПРИБОРАМИ ЭЛЕКТРИЧЕСКИЕ ДАТЧИКИ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДЛЯ ЛЕГКОВЫХ АВТОМОБИЛЕЙ НА ОСНОВЕ ТЕРМИСТОРА НА НАПРЯЖЕНИЕ В ⭐⭐
VOLVO CONSTRUCTION EQUIPMENT EUROPE GMBH ДАТЧИКИ ТЕМПЕРАТУРЫ ЭЛЕКТРОННЫЕ ТЕРМОПАРНЫЕ ДЛЯ ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯДЛЯ СТРОИТЕЛЬНОЙ ТЕХНИКИ ГРЕЙДЕРЫ ⭐⭐
КОБО СПА ТЕМПЕРАТУРНЫЙ ДАТЧИК ТЕРМОРЕЗЕСТИВНЫЙ ПРИМЕНЯЕТСЯ ДЛЯ КОНТРОЛЯ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ В МОТОРНОЙ УСТАНОВКЕ ЗЕРНОУБОРОЧНОГО КОМБАЙНА РСМ ПРИ ИЗМЕНЕНИИ ТЕМПЕРАТУРЫ ИЗМЕНЯЕТСЯ ⭐⭐
MIDEC SPA MACCINE MINERARIE — EDILI — INDUSTRIALE ДАТЧИКИ ТЕМПЕРАТУРЫ ЭЛЕКТРОННЫЕ ТЕРМОПАРНЫЕ ДЛЯ ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯДЛЯ СТРОИТЕЛЬНОЙ ТЕХНИКИ ГРЕЙДЕРЫ ⭐⭐
VM MOTORI S.P.A ЧАСТИ ПОДДЕРЖАНИЯ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЕЙ ЛЕГКОВЫХ АВТОМОБИЛЕЙ ОКП ДАТЧИКИ ТЕМПЕРАТУРЫ ⭐⭐
CNH ITALIA SPA ЗАПАСНЫЕ ЧАСТИ КОМБАЙНА НЕ ДЛЯ ПРОМЫШЛЕННОЙ СБОРКИТЕРМОМЕТРЫНЕ ОБЪЕДИНЕННЫЕ С ДРУГИМИ ПРИБОРАМИЭЛЕКТРОННЫЕДАТЧИК ТЕМПЕРАТУРЫПРЕДНАЗНАЧЕН ДЛЯ ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ В РАДИАТОРЕ ⭐⭐
OVIT SRL ДАТЧИКИ ТЕМПЕРАТУРЫ БИМЕТАЛЛИЧЕСКИЕ ДЛЯ ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩИЙ ЖИДКОСТИ ПРОИЗВОДСТВЕННОГО ОБОРУДОВАНИЯ МАРК НА УПАК ⭐⭐
IVECO S. P.A. IVECO ДАТЧИКИ ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ В ДВИГАТЕЛЯХ АВТОБУСОВ ОТОЙОЛ ⭐⭐
OESSE S.R.L ДАТЧИКИ ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ТЕРМОСТАТ ⭐⭐
CNH ЭЛЕКТРОННЫЙ ДАТЧИК ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ В СИСТЕМЕ ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ ТРАКТОРА КОД РАБОТАЮЩИЙ НА ОСНОВЕ ЭЛЕКТРИЧЕСКОГО СОПРОТИВЛЕНИЯ МЕТАЛЛА С ПОСЛЕДУЮЩИМ ВЫВОДОМ П ⭐⭐
FERDINAND BILSTEIN GMBH+CO. KG ТЕРМОМЕТРЫ НЕ ОБЪЕДИНЕННЫЕ С ДРУГИМИ ПРИБОРАМИ НЕ ПРЯМОГО СЧИТЫВАНИЯ ДЛЯ ГРУЗОВЫХ АМ ДАТЧИК ТЕРМОМЕТР ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ УПАКОВАНО В КАРТОН ОКП ⭐⭐
BEHR HELLA SERVICE GMBH ЗАПАСНЫЕ ЧАСТИ ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ И РЕМОНТА АВТОМОБИЛЕЙДАТЧИК ТЕРМОМЕТР ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ ВНУТРЕННЕГО СГОРАНИЯ НЕ ОБЪЕДИНЕННЫЙ С ДРУГИМИ ПРИБОРАМИ НЕЭЛЕКТРОННЫЙ НЕ СОДЕРЖИТ ИСТОЧНИ ⭐⭐
ZECHINI GRA — FOR S.R.L ДАТЧИКИ ТЕМПЕРАТУРЫ БИМЕТАЛЛИЧЕСКИЕ ДЛЯ ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩИЙ ЖИДКОСТИ ПРОИЗВОДСТВЕННОГО ОБОРУДОВАНИЯ МАРК НА УПАК ⭐⭐
LAVERDA ДАТЧИК КОНТРОЛЯ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ В ДВИГАТЕЛЕ ВНУТРЕННЕГО СГОРАНИЯ СЕЛЬХОЗМАШИНЫ КОМБАЙНА ЛАВЕРДА ДАТЧИК РАДИОАКТИВНЫХ ИСТОЧНИОКВ НЕ СОДЕРЖИТ ⭐⭐
ИВЕКО СРЛ ДАТЧИК КОД УСТАНАВЛИВАЕТСЯ В БЛОКЕ ДВИГАТЕЛЯ АВТОПОГРУЗЧИКА ДЛЯ ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВС ЦИЛИНДРИЧЕСКОЙ ФОРМЫ ИМЕЕТ ЭЛЛЕКТРИЧЕСКИЕ РАЗЪЕМЫ МОЩЬНОСТЬЮ В ЯВЛЯЕТСЯ ПЕ ⭐⭐
С. M.S. SPA ПРИБОРЫ ДЛЯ ИЗМЕРЕНИЯ ИЛИ КОНТРОЛЯ ДАВЛЕНИЯ ЭЛЕКТРОННЫЕДАТЧИК ДАВЛЕНИЯ МОД УСТАНАВЛИВАЕТСЯ НА БЛОК СИСТЕМЫ ОХЛАЖДЕНИЯ ДЛЯ КОНТРОЛЯ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ⭐⭐
РОБЕРТ БОШ ГМБХ ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДЛЯ АМ ДАТЧИК ТЕМПЕРАТУРЫ ДЛЯ СИСТЕМЫ ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ АМ ⭐⭐
HELLA KGAA HUECK &CO ТЕРМОМЕТРЫ ТЕРМОДАТЧИКИ ДЛЯ ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ ЖИДКОСТЕЙ ЭЛЕКТРОННЫЕ ДЛЯ ЛЕГКОВЫХ АВТОМОБИЛЕЙ НЕ ДЛЯ ПРОМЫШЛЕННОЙ СБОРКИ ТЕМПЕРАТУРНЫЙ ДАТЧИК ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ⭐⭐
МТМ S.R.L ЧАСТЬ ПРИБОРА ИЗМЕРЕНИЯ ТЕМПЕРАТЫРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ В ГАЗОВОМ РЕДУКТОРЕ ДАТЧИК ТЕМПЕРАТУРЫ ⭐⭐
Признаки неисправности датчиков температуры охлаждающей жидкости
Плохая экономия топлива
Часть работы датчика температуры охлаждающей жидкости по точному сообщению о температуре охлаждающей жидкости вашего автомобиля заключается в обеспечении использования правильной топливной смеси. Чем ниже температура двигателя, тем выше соотношение топлива, поэтому, если ваш ECT сообщает о низкой температуре, когда ваш двигатель на самом деле теплый или горячий, будет использовано больше топлива, чем необходимо. Неисправный датчик температуры охлаждающей жидкости обычно сообщает о более низкой температуре, чем является точной.
Нерегулярные показания температуры
Если вы замечаете более сильные колебания температуры двигателя или она выглядит выше или ниже, чем обычно, во время движения, это может быть датчик температуры охлаждающей жидкости двигателя. В частности, если ваш двигатель не прогревается, как обычно, вам следует попросить механика осмотреть вашу систему охлаждения. Хотя внешняя температура может быть ниже, вполне вероятно, что указанная температура неточна и ниже, чем она есть на самом деле.
Черный дым из выхлопных газов
Наряду с тем, что соотношение топлива контролируется датчиком температуры охлаждающей жидкости, если используется слишком много избыточного топлива, оно может не сгореть в камере сгорания. Когда это произойдет, вы, вероятно, заметите черный дым, выходящий из выхлопной трубы, потому что вместо этого там сжигается оставшееся топливо. Хотя немного черного дыма не сделает вашу машину непригодной для вождения, это показатель того, что вам следует избегать управления автомобилем и вместо этого обратиться к профессиональному механику для ремонта системы охлаждения.
Ваш двигатель перегревается
В то время как неисправный датчик температуры охлаждающей жидкости двигателя может подавать постоянный холодный сигнал, он также может работать неправильно, отправляя горячий сигнал, когда температура вашего двигателя является безопасной. В этом случае ваш автомобиль сообщит вам, что ваш двигатель перегревается, хотя на самом деле это не так. Это означает, что на приборной панели загорится сигнальная лампа, и ваш автомобиль может работать некорректно.
Горит индикатор двигателя Check Engine
Наряду с сигналом о перегреве двигателя вы можете увидеть, как загорается индикатор проверки двигателя, если датчик температуры охлаждающей жидкости неисправен или вышел из строя. Если компьютер вашего автомобиля обнаружит проблему с сигналом, который посылает ваш датчик, он может включить индикатор проверки двигателя. В любом случае, если загорится индикатор проверки двигателя, это верный признак того, что ваш автомобиль должен проверить надежный механик.
Как работает датчик температуры охлаждающей жидкости двигателя?
Насколько сильно нагревается двигатель вашего автомобиля во время обычной поездки?
Возможно, вы не знаете, но, надеюсь, ваш автомобиль датчик температуры охлаждающей жидкости знает.Датчик отслеживает рабочую температуру и предупреждает бортовой компьютер о потенциальной проблеме. Но как на самом деле работает этот автомобильный датчик температуры и для чего он нужен?
Как работает датчик температуры
На большинстве автомобилей датчик температуры охлаждающей жидкости (CTS) находится где-то рядом с термостатом двигателя, что позволяет ему работать оптимально. Наконечник CTS, вероятно, находится рядом с охлаждающей жидкостью двигателя.
Датчик работает, измеряя температуру, создаваемую термостатом и / или самой охлаждающей жидкостью. Затем температура передается в бортовую систему управления. Оттуда компьютер вашего автомобиля будет использовать эту информацию о температуре, чтобы продолжить работу или настроить определенные функции двигателя, всегда работая для поддержания температуры двигателя на идеальном уровне.
Когда система управления получает температуру от CTS, она может запустить охлаждающий вентилятор, чтобы он выключился или включился.Кроме того, это может сигнализировать о необходимости более богатой топливной смеси или открывать рециркуляцию выхлопных газов.
Когда датчик температуры в автомобиле выходит из строя
Как и любой другой компонент в вашем автомобиле, датчик со временем может выйти из строя и прийти в негодность. Это может вызвать ряд проблем, включая перегрев двигателя.
Если вы знаете, где находится датчик двигателя и как он выглядит, вы можете провести визуальный осмотр, чтобы увидеть, нет ли на нем трещин или трещин.Хотя эта визуальная проверка может быть полезной, она не поможет вам диагностировать все возможные проблемы, поскольку некоторые неисправности датчиков могут проявляться без визуальных доказательств.
Вообще говоря, если ваш датчик не работает, он отправит сигнал на компьютер и загорится индикатор Check Engine. Если вы видите, что загорается знак Check Engine, немедленно отправляйте свой автомобиль на профессиональное обслуживание.
Замена датчика температуры автомобиля
Со временем датчик необходимо будет полностью заменить.Если двигатель получил какую-либо травму или повреждение, замену датчика всегда рекомендуется , потому что вы не хотите рисковать запуском автомобиля с неисправным датчиком. Даже общий износ может со временем вызвать эрозию датчика.
Специалист по автосервису всегда может заменить ваш CTS. Этот аспект профилактического обслуживания, безусловно, может избавить вас от головной боли и хлопот в долгосрочной перспективе.
Подсказка — если вы не можете найти датчик температуры в машине, эта статья должна помочь.
Датчик температуры охлаждающей жидкости двигателя (ECT)
ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ (ECT)
Общее описание
Датчик температуры охлаждающей жидкости двигателя представляет собой терморезистор, который обычно имеет отрицательный температурный коэффициент. Это двухпроводной термистор, погруженный в охлаждающую жидкость и измеряющий ее температуру. Бортовой компьютер использует сигнал ECT в качестве основного поправочного коэффициента при расчете опережения зажигания и продолжительности впрыска.

Внешний вид
Датчик температуры охлаждающей жидкости показан на рис. 1.

Фиг.1
Принцип работы датчика ECT
Чтобы преобразовать изменение сопротивления ECT в изменение напряжения, которое затем обрабатывается ЭБУ, датчик ECT подключается в цепь, на которую обычно подается опорное напряжение + 5В. При холодном двигателе и температуре окружающей среды 20 ºC сопротивление датчика составляет от 2000 Ом до 3000 Ом. После запуска двигателя температура охлаждающей жидкости начинает повышаться.ЭСТ постепенно нагревается, и его сопротивление пропорционально снижается. При 90 ºC его сопротивление находится в диапазоне от 200 Ом до 300 Ом.
Таким образом, сигнал переменного напряжения, зависящего от температуры охлаждающей жидкости, отправляется на бортовой компьютер.
Типы датчиков ECT
С отрицательным температурным коэффициентом. Это самые популярные датчики, используемые в автомобилях. Их сопротивление уменьшается с повышением температуры.
С положительным температурным коэффициентом.Используется в некоторых старых системах, таких как Renix. Здесь напряжение и сопротивление увеличиваются с повышением температуры.
Порядок проверки работоспособности датчика ECT
— Датчик с отрицательным температурным коэффициентом —
Тест с вольтметром
Откройте защитный резиновый колпачок на разъеме датчика температуры системы охлаждения.
Подключите отрицательный провод вольтметра к массе шасси.
Определите, какие клеммы сигнальные и заземляющие.
Подключите положительный провод вольтметра к клемме сигнала ECT.
Запустить двигатель из холодного состояния.
В зависимости от температуры показания напряжения должны находиться в диапазоне от 2 до 3 В. Соотношение между напряжением и температурой показано в Таблице-1.
Проверить, соответствует ли сигнал напряжения ECT температуре.Для этого вам понадобится термометр.
Запустите двигатель и прогрейте его до рабочей температуры. Во время прогрева двигателя напряжение должно уменьшаться в соответствии со значениями, приведенными в Таблице-1.
Распространенная проблема заключается в том, что выходное сопротивление (и напряжение) неправильно изменяется за пределы своего нормального диапазона. Нормальное значение напряжения датчика ECT составляет 2 В при холодном двигателе и 0,5 В при прогретом двигателе. Датчик неисправности может показывать напряжение 1,5 В при холодном двигателе и 1.25 В при прогретом двигателе, что вызывает затруднения при запуске холодного двигателя и наличие богатой топливной смеси при прогретом двигателе. При этом не будут генерироваться коды неисправности (если встроенный контроллер не запрограммирован на обнаружение изменений напряжения), поскольку датчик продолжает работать в пределах своих проектных параметров. При обнаружении такого дефекта необходимо заменить датчик температуры охлаждающей жидкости.
Если сигнал напряжения ЕСТ равен 0 В (отсутствие питания или короткое замыкание на массу) или если он равен 5.0В — у нас обрыв цепи.
Температура, ºС
Сопротивление, Ом
Напряжение, В
0
4800–6600
4,00 — 4,50
10
4000
3. 75 — 4,00
20
2200–2800
3,00 — 3,50
30
1300
3,25
40
1000–1200
2.50–3,00
50
1000
2,50
60
800
2,00 — 2,50
80
270–380
1.00–1,30
110
0,50
Обрыв цепи
5,0 ± 0,1
короткое замыкание на массу
0
Таблица 1
ПРИМЕЧАНИЕ. Это типичный пример, но это не означает, что приведенные выше значения являются действительными и должны быть получены в процессе проверки конкретной системы .
Возможные неисправности датчика:
— Напряжение на клемме сигнала ECT равно 0В.
Проверить клеммы датчика на короткое замыкание на массу.
Проверьте целостность сигнальных проводов между датчиком и бортовым контроллером.
Если все провода в порядке, но на бортовом контроллере нет выходного напряжения, необходимо проверить все соединения питания и заземления бортового контроллера. Если напряжения питания и заземления в порядке, под подозрение попадает сам бортовой контроллер.
— Напряжение на клемме сигнала ECT равно 5,0 В
Напряжение имеет такое значение при наличии разомкнутой цепи и может быть получено в одном из следующих условий:
сигнальная клемма датчика ECT не обеспечивает подключение к датчику;
цепь датчика разомкнута;
Цепь массы датчика
разомкнута.
— Сигнал напряжения или опорное напряжение равно напряжению автомобильного аккумулятора.
Проверить короткое замыкание в проводе, подключенном к плюсовой клемме автомобильного аккумулятора или проводу питания.
— Датчик с отрицательным температурным коэффициентом —
Проверка омметром с датчиком ECT, отсоединенным от автомобиля
Поместите датчик в подходящую емкость для воды и измерьте температуру воды.
Измерьте сопротивление датчика и сравните его со значениями, приведенными в Таблице-1, показывающей взаимосвязь между сопротивлением и температурой.
Нагрейте воду и периодически измеряйте сопротивление датчика. Сравните результаты с данными в таблице 1.
— Датчик с отрицательным температурным коэффициентом —
Измерение напряжения осциллографом
Подключите активный конец щупа осциллографа к сигнальной клемме сенсора, а пробник заземления — к заземлению шасси.
Установите запуск развертки осциллографа в непрерывном режиме измерения (регистрация медленно меняющихся сигналов).
Поместите датчик в подходящую емкость с подогретой водой.
Через несколько минут измерения во время нагрева воды на экране осциллографа появится кривая изменения напряжения датчика (рис. 2). Обратите внимание на время измерения — около 10 минут.
Желательно непрерывно измерять температуру нагретой воды термометром и сравнивать ее со значениями, указанными в таблице 1.

Фиг.2

— Датчик с положительным температурным коэффициентом —
Датчик ECT с положительным температурным коэффициентом сопротивления представляет собой термистор, сопротивление которого увеличивается с повышением температуры.Используется в небольшом количестве систем (в основном в автомобилях Renault).
Общий метод проверки аналогичен методу проверки датчика с отрицательным температурным коэффициентом, описанному выше. Полученные данные измерений можно сравнить с данными, приведенными в таблице 2, показывающей зависимость между сопротивлением и температурой датчика.
Температура, ºС
Сопротивление, Ом
Напряжение, В
0
254–266
20
283–297
0.6 — 0,8
80
383–397
1,0 — 1,2
обрыв
5,0 ± 0,1
короткое замыкание на массу
0
Таблица 2
Что делает датчик температуры охлаждающей жидкости для вашего автомобиля?
Датчик температуры охлаждающей жидкости изменяет сопротивление в зависимости от температуры. Датчик температуры охлаждающей жидкости имеет решающее значение для многих функций PCM, таких как впрыск топлива, установка угла опережения зажигания, изменение фаз газораспределения и переключение передач.
Где расположены эти датчики?
Датчик температуры охлаждающей жидкости расположен в канале охлаждающей жидкости в двигателе, как правило, рядом с термостатом.
Будет ли неисправный датчик температуры охлаждающей жидкости включать лампу проверки двигателя или влиять на работу автомобиля?
Да, неисправный датчик может включить контрольную лампу неисправности и привести к тому, что двигатель будет работать на обедненной или обедненной смеси.Коробка передач может переключаться неправильно или не блокировать гидротрансформатор.
Каковы общие причины сбоев?
Обычно эти датчики выходят из строя из-за коррозии в системе охлаждающей жидкости. Они также могут протечь охлаждающую жидкость через разъем проводки.
Как определить, неисправны ли эти датчики?
Диагностический код неисправности будет установлен, если происходит ненормальное считывание, P0116 для работы датчика, P0117 низкий входной сигнал или P0118 для высокого входного сигнала. Показания датчика температуры охлаждающей жидкости должны точно соответствовать показаниям температуры наддувочного воздуха / коллектора на диагностическом приборе, если двигатель не работал более часа.Цепь датчика можно проверить на предмет надлежащего напряжения с помощью вольтметра.
Ознакомьтесь со всеми реле, датчиками и переключателями , доступными на NAPA Online, или доверьтесь одному из наших 17 000 пунктов обслуживания NAPA AutoCare для текущего обслуживания и ремонта. Чтобы получить дополнительную информацию о датчике температуры охлаждающей жидкости вашего автомобиля, поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS.
Фото любезно предоставлено Pixabay.
Более 90 лет назад Национальная ассоциация автомобильных запчастей (NAPA) была создана для удовлетворения растущих потребностей Америки в эффективной системе распределения автомобильных запчастей.Сегодня 91% тех, кто занимается самоделкой, узнают торговую марку NAPA. У нас есть более 6000 магазинов NAPA AUTO PARTS по всей стране, обслуживающих все 50 штатов, с уникальной системой управления запасами, которая поможет вам найти именно ту часть, которая вам нужна.
Как работает датчик температуры двигателя?
Что такое датчик температуры двигателя?
Датчик температуры двигателя точно измеряет температуру охлаждающей жидкости двигателя. Таким образом, он показывает температуру двигателя.
Датчик температуры двигателя
Как работает датчик температуры двигателя?
Датчик температуры двигателя — это датчик, сопротивление которого изменяется в зависимости от температуры. Многие важные функции двигателя, такие как выбор соотношения воздух-топливо, время впрыска топлива, угол зажигания и т. Д., Зависят от температуры двигателя. Это потому, что холодный двигатель требует богатой топливовоздушной смеси; тогда как двигатель, работающий при оптимальной рабочей температуре, требует обедненной смеси.
Датчик температуры двигателя информирует ЭБУ двигателя о текущих и текущих изменениях температуры двигателя.ЭБУ, в свою очередь, регулирует количество топлива и опережение зажигания. Данные с датчика температуры двигателя предоставляют показания для указателя температуры двигателя на приборной панели. На основе этих данных ЭБУ также управляет дополнительными функциями, такими как включение / выключение вентилятора охлаждения двигателя.
Где находится датчик температуры охлаждающей жидкости?
Датчик температуры охлаждающей жидкости двигателя расположен в основном в канале охлаждающей жидкости двигателя с жидкостным охлаждением; обычно рядом с клапаном термостата.
Положение датчика температуры двигателя
Датчик температуры двигателя подключается либо к датчику температуры, либо к индикатору температуры на приборной панели. В современных автомобилях вы заметите, что нет отдельного указателя температуры двигателя. Вместо этого есть крошечный «огонек», символизирующий температуру двигателя; который интегрирован с измерителем оборотов.
Индикаторы температуры двигателя на комбинации приборов
При включении зажигания буква «C» также загорается вместе с символом температуры; что указывает на то, что двигатель холодный.Он должен автоматически исчезнуть; как только двигатель прогреется до оптимальной температуры (обычно в пределах 2/3 км от привода).
Каковы общие причины сбоев?
В большинстве случаев датчик температуры двигателя выходит из строя из-за коррозии. Это связано с воздействием охлаждающей жидкости двигателя. Он также может выйти из строя, если охлаждающая жидкость протечет через разъем проводки.
Что делать при выходе из строя датчика температуры двигателя?
Если вы видите, что символ температуры двигателя «C» горит постоянно и не исчезает через некоторое время; это указывает на неисправность системы охлаждения двигателя.Кроме того, если температура двигателя превышает предписанные уровни (обычно выше 100 ^o C), другой символ — индикатор высокой температуры «H» загорается красным цветом; что указывает на перегрев двигателя.
Индикатор температуры двигателя, показывающий перегретый двигатель
Кроме того, небезопасно управлять автомобилем с горящим индикатором «H». Поскольку это может привести к дальнейшему повреждению и / или заклиниванию двигателя. Остановите автомобиль и поищите утечку охлаждающей жидкости (обычно зеленого цвета). Если есть заметная утечка, не водите автомобиль в таком состоянии.Вместо этого отбуксируйте его в ближайшую станцию техобслуживания для ремонта.
Подробнее: Что такое двигатель с водяным охлаждением? >>
О компании CarBikeTech
CarBikeTech — технический блог. Его члены имеют опыт работы в автомобильной сфере более 20 лет. CarBikeTech регулярно публикует специальные технические статьи по автомобильным технологиям.
Посмотреть все сообщения CarBikeTech
Датчик температуры охлаждающей жидкости — Помощь по ремонту
ДИАГНОСТИКА ПРОБЛЕМ, СВЯЗАННЫХ С ДАТЧИКОМ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ
Марк Дэвидсон
Датчик температуры охлаждающей жидкости двигателя (сокращенно ECT) — это аналоговый датчик, который, как следует из названия, измеряет температуру охлаждающей жидкости и передает эти данные на бортовой компьютер.Затем компьютер использует эти данные для поддержания оптимальной управляемости, особенно во время прогрева двигателя и до тех пор, пока он не достигнет рабочей температуры. До появления электронных модулей управления двигателем для этой цели служила воздушная заслонка на карбюраторе. для получения богатой топливной смеси хотя бы до прогрева двигателя. Часто двигателю приходилось работать на холостом ходу на высоких оборотах, чтобы он работал в холодном состоянии. Часто он останавливался до того, как нагрелся.
Ранние модели автомобилей OBD использовали очень простую схему, включающую только температурный выключатель (рис. 1).Этот переключатель представлял собой термочувствительный (тепловой) переключатель, установленный в охлаждающей жидкости для контроля ее температуры. Пока температура охлаждающей жидкости двигателя была ниже рабочей температуры двигателя, этот переключатель оставался в разомкнутом положении. 14 вольт на выводе D блока PCM (14 вольт, поступающих от блока PCM) сообщили PCM, что двигатель не достиг заданной рабочей температуры.
Во время испытания холодного двигателя PCM замедляет синхронизацию зажигания и запускает немного более богатую топливную смесь двигателя, чтобы помочь компенсировать холодные условия, которые так характерны для любого типичного бензинового двигателя. PCM постоянно контролирует контакт D, чтобы определить, когда двигатель достигнет рабочей температуры (рис. 2). Когда двигатель достигает своей рабочей температуры, переключатель срабатывает, замыкая контакты и заземляя контакт D. Напряжение на контакте D падает до почти нулевого напряжения (почти 0,0 В). 14 В, подаваемые PCM, падают внутри PCM через нагрузочный резистор. Как только PCM достигает 0,0 вольт, он немедленно начинает изменять подачу топлива, обедняя топливно-воздушную смесь и опережая синхронизацию свечей зажигания, чтобы иметь возможность справиться с прогреванием двигателя.
Таким образом, PCM «думает», что двигатель холодный как камень, даже когда он почти теплый. Но если переключатель остается замкнутым, PCM «думает», что двигатель теплый (даже если двигатель немного теплый). Специальное управление топливовоздушной смесью и синхронизацией свечей зажигания невозможно с помощью одного лишь переключателя температуры охлаждающей жидкости.
В датчиках температуры охлаждающей жидкости более поздних моделей использовалось нечто, называемое термистором… устройство, которое обеспечивает более высокий контроль над характеристиками двигателя во всем диапазоне работы двигателя. Итак, термистор — это переменный резистор, сделанный из твердотельных материалов, который будет изменять сопротивление в зависимости от температуры. Тип термистора, который используется в автомобильной промышленности, имеет отрицательный температурный коэффициент; это означает, что сопротивление уменьшается при повышении температуры.
К контакту D внутри блока PCM подключен нагрузочный резистор на 350 Ом (R1), подключенный к цепи опорного напряжения 5 В. Резистор R1 и ECT образуют делитель напряжения источника опорного напряжения 5 В.Поскольку R1 имеет фиксированное значение 350 Ом, напряжение на выводе D зависит от значения ECT. Итак, когда двигатель холодный, сопротивление ECT, естественно, очень велико. В некоторых автомобилях будет использоваться ECT с сопротивлением 100 000 Ом, а в других — 50 000 Ом.
Когда двигатель холодный, ECT будет иметь большую часть сопротивления в цепи и, таким образом, потребляет большую часть напряжения. Резистор «R1», всего 350 Ом, лишь незначительно снижает напряжение по сравнению с ECT. Это делает напряжение на контакте D почти 5 вольт при холодном двигателе. Можно предположить, что ЕСТ составляет 100 000 Ом (в холодном состоянии). По мере прогрева двигателя сопротивление ЭСТ начнет уменьшаться. На начальном этапе прогрева двигателя сопротивление ECT может составлять 75 000 Ом, но «R1» по-прежнему составляет 350 Ом. Таким образом, напряжение на контакте D все еще близко к 5 вольт. Чтобы напряжение на контакте D упало до 2,5 вольт, двигателю необходимо нагреться почти до заданной рабочей температуры, поэтому сопротивление ECT также составляет 350 Ом.Затем «R1» при 350 Ом упадет на половину напряжения, а ECT при 350 Ом упадет на второй половине, что сделает напряжение на выводе D равным 2,5 вольт.
КАК ПРОВЕРИТЬ ЦЕПЬ ECT
Это довольно простая процедура — наблюдайте за напряжением ECT, когда двигатель начинает нагреваться, а затем проверьте показания, когда двигатель достигнет заданной рабочей температуры. Вы должны ожидать показания от 0,8 до 1,2 вольт для большинства автомобилей. Всегда проверяйте заведомо исправный автомобиль, если возможно, чтобы определить, какое хорошее напряжение ECT (при указанной рабочей температуре), если производитель автомобиля не предоставляет такую информацию.Если показание выше, чем указано в спецификации, PCM будет «думать», что двигатель не такой теплый, как есть на самом деле, и, таким образом, обогатит топливную смесь и замедлит синхронизацию двигателя, что приведет к проблемам с управляемостью в горячем состоянии. В этом случае можно ожидать более высоких выбросов и значительного снижения расхода топлива.
Показание выше, чем указано в спецификации, также будет вызвано плохим заземлением на PCM, от которого ECT зависит для правильной работы. Если заземление PCM приемлемо, вам следует проверить сопротивление датчика с помощью цифрового омметра.Многие производители предоставляют таблицу сопротивления ECT для определенной температуры. Но если показание ниже, чем указано в спецификации, PCM будет «думать», что двигатель на самом деле горячее, чем он есть на самом деле, и улучшит воздушно-топливную смесь, а также опередит синхронизацию, что приведет к проблемам с управляемостью на холоде. В этом случае ожидайте затруднений при холодном пуске (конечно). Показание ниже, чем указано в спецификации, также может быть вызвано неисправностью ECT, или сигнальный провод ECT к контакту D может быть закорочен на массу.
(Марка бросил заниматься спортом, когда Брауны уехали из Кливленда, и теперь тратит свои По воскресеньям, работая под тенистым деревом на заднем дворе, настраивая свой сын мыльница дерби автомобиль.)
Как заменить датчик температуры охлаждающей жидкости
Каталог
Ⅰ Что такое датчик температуры охлаждающей жидкости
Каждый водитель знает, что охлаждающая жидкость / антифриз применяется для поддержания максимальной эффективности двигателя. Однако как системы охлаждения распознают, что двигатель прогрет до нужной рабочей температуры?
Мы более внимательно осматриваем датчики температуры охлаждающей жидкости в этом руководстве, предоставляя информацию о том, что они делают и как работают, а также пошаговые инструкции по диагностике и замене неисправного датчика.
Датчик температуры охлаждающей жидкости (CTS) (также известный как датчик ECT или ECTS (датчик температуры охлаждающей жидкости двигателя)) измеряет температуру смеси охлаждающей жидкости / антифриза в системе охлаждения, показывая, сколько тепла производит двигатель. Датчик связывается с ЭБУ автомобиля и постоянно контролирует температуру охлаждающей жидкости, чтобы гарантировать, что двигатель работает при надлежащей температуре.
Ⅱ Функция и устройство датчика температуры охлаждающей жидкости
Датчик температуры охлаждающей жидкости установлен на водяной рубашке блока цилиндров или головки блока цилиндров, напрямую контактируя с охлаждающей жидкостью.CTS применяется для определения температуры охлаждающей жидкости двигателя. Внутренняя часть снабжена отрицательным термистором с отрицательными температурными характеристиками. Особенность отрицательного термистора в том, что чем выше температура, тем меньше сопротивление, чем ниже температура, тем больше сопротивление.
Рисунок 1: Изображение цепи датчика температуры охлаждающей жидкости
Сигнал датчика температуры охлаждающей жидкости является сигналом коррекции, и его функция заключается в проверке температуры охлаждающей жидкости двигателя.Температура охлаждающей жидкости двигателя передает сигнал в ЭБУ, а ЭБУ измеряет температуру и корректирует объем впрыска топлива в соответствии с индикацией сигнала. Когда холодный автомобиль заводится или двигатель прогревается, ЭБУ корректирует впрыск топлива.
Когда автомобиль горячий, ЭБУ корректирует впрыск бедной смеси; Таким же образом, когда обнаруживается сигнал температуры охлаждающей жидкости двигателя, ЭБУ управляет охлаждением, и вентилятор включается и выключается.
Ⅲ Принцип работы датчика температуры охлаждающей жидкости
Обычно датчик температуры охлаждающей жидкости представляет собой отрицательный термистор.Следовательно, его температура обратно пропорциональна сопротивлению, и его напряжение также обратно пропорционально сопротивлению. Диапазон изменения температуры: от -40 до 195 ° C. Когда двигатель остывает от запуска холодного автомобиля до горячего, параметры датчика температуры жидкости постепенно увеличиваются, и автомобиль работает на холостом ходу, когда двигатель полностью прогрет. Температура охлаждающей жидкости при работе должна составлять 85 ～ 105 ℃, если параметр CTS равен -40 ℃, это указывает на короткое замыкание в CTS.Если параметр выше 185 ℃, это означает, что произошел такой же отказ, как -40 ℃. Диапазон изменения напряжения составляет 0 ~ 5 В. Когда параметр температуры составляет -40 ℃, соответствующее напряжение составляет 4,98 В, а параметр температуры составляет 185 ℃, соответствующее напряжение составляет 0,02 В.
Система охлаждения в автомобиле с двигателем внутреннего сгорания поддерживает температуру двигателя и предотвращает его перегрев. Температура охлаждающей жидкости измеряется датчиком температуры охлаждающей жидкости двигателя или ECT.Термистор с отрицательным температурным коэффициентом (NTC) — это тип датчика температуры охлаждения двигателя, в котором электрическое сопротивление уменьшается при повышении температуры. Наконечник датчика ECT выступает в канал системы охлаждения и погружен в охлаждающую жидкость.
Это видео показывает, как работает датчик температуры охлаждающей жидкости
Ⅳ Применение датчика температуры охлаждающей жидкости в транспортных средствах
4.1 Расположение на автомобилях
Многие автомобили имеют несколько датчиков температуры охлаждающей жидкости.Первичный датчик ECT (датчик ECT 1) обычно расположен рядом с термостатом в головке или блоке цилиндров или на корпусе термостата. Датчик электрокардиографии (ECT) компьютер двигателя, или PCM, подключен к датчику ECT. Второй датчик температуры охлаждающей жидкости может быть установлен в радиаторе или в другой части двигателя.
Вместо или в дополнение к датчику ECT в некоторых автомобилях используется датчик температуры головки блока цилиндров или датчик CHT. Датчик CHT (показан на фото) работает точно так же, но он измеряет температуру металла головки блока цилиндров, а не температуру охлаждающей жидкости.Это позволяет датчику CHT точно измерять температуру двигателя даже при потере охлаждающей жидкости. В некоторых случаях это может помочь предотвратить перегрев.
Главный компьютер подключен к датчику ECT (модулю управления трансмиссией или PCM). PCM обеспечивает постоянное опорное напряжение (обычно 5 вольт) и контролирует сигнал датчика ECT. Когда температура достигает заранее определенного уровня, PCM регулирует производительность двигателя и управляет вентиляторами электрического радиатора на основе этого сигнала.
Если сигнал датчика отсутствует или выходит за пределы ожидаемого диапазона, PCM включает световой индикатор Check Engine и записывает соответствующий код неисправности.
4.2 Способы проверки датчика температуры охлаждающей жидкости
Проверка сопротивления датчика ECT / CHT:
Один из методов — измерить сопротивление датчика при различных температурах двигателя и сравнить результаты со спецификациями в руководстве по обслуживанию.
Например, мы проверили сопротивление датчика ECT в этой машине. Только когда датчик отключен от цепи, можно измерить сопротивление. Причина этого в том, что измерение сопротивления любого электрического компонента, который все еще подключен к цепи, приведет к неточным результатам.
При холодном двигателе сопротивление составляло 2 953 Ом. После полного прогрева двигателя оно упало до 248,5 Ом; Смотри фото. Этот датчик соответствует спецификациям производителя.Конечно, характеристики сопротивления различаются от машины к машине.
Рисунок 2: один из способов проверить сопротивление датчика
Проверка напряжения датчика ECT / CHT:
Другой способ проверить датчик при включенном зажигании — это измерить напряжение на выводах датчика. Измеряется напряжение датчика температуры охлаждающей жидкости двигателя (ECT). Проверяется напряжение датчика ECT.Компьютер двигателя связан с датчиком (PCM). Опорное напряжение (обычно 5 вольт) подается от PCM, а заземление датчика обеспечивается другим проводом. Сначала необходимо проверить заземление, а также опорное напряжение. Напряжение падает по мере уменьшения сопротивления датчика по мере прогрева двигателя. На этой фотографии мы исследовали датчик ECT в обратном направлении, чтобы он оставался подключенным к цепи.
Мы измерили 3,96 Вольт, когда машина была холодной. Напряжение упало до 0.988 Вольт на полностью прогретом двигателе. Мультиметр покажет 5 вольт, когда датчик отключен. Если вы не видите напряжение, цепь либо разомкнута, либо замкнута на массу. Например, один из проводов в жгуте датчика может сломаться или потереться о металлическую деталь, что приведет к короткому замыканию.
Рисунок 3: еще один способ проверки напряжения датчика
4.3 Признаки плохой или пониженной температуры охлаждающей жидкости
Низкая экономия топлива
Плохая экономия топлива — один из первых признаков неисправности датчика температуры охлаждающей жидкости . Если датчик температуры охлаждающей жидкости выходит из строя, он может послать на компьютер ложный сигнал, что приведет к сбоям в расчетах топлива и времени. Нередко датчик температуры охлаждающей жидкости выходит из строя и посылает сигнал на всегда холодный компьютер. Это обманом заставит компьютер думать, что двигатель холодный, когда он не холодный, и потребляет больше топлива, чем необходимо. В результате пострадает низкая экономия топлива, и в результате могут пострадать рабочие характеристики двигателя.
Черный дым от двигателя
Черный дым из выхлопной трубы автомобиля — еще один признак возможной проблемы с датчиком температуры охлаждающей жидкости.Если датчик температуры охлаждающей жидкости выходит из строя и посылает в ЭБУ сигнал холода, ЭБУ может сбиться с толку и излишне обогатить топливную смесь. Если топливная смесь становится слишком богатой, она сгорает в выхлопных трубах, в результате чего образуется черный дым. В тяжелых случаях черный дым может быть настолько ужасным, что двигатель не запускается.
Перегрев двигателя
Перегрев двигателя — еще один признак проблемы с датчиком температуры охлаждающей жидкости.Датчик температуры охлаждающей жидкости также может выйти из строя таким образом, что будет посылать всегда горячий сигнал. Это может привести к тому, что компьютер неправильно компенсирует сигнал обедненной смеси, что приведет к перегреву, пропускам зажигания и даже к эхо-сигналу двигателя.
Проверьте свет двигателя горит
Еще одним признаком проблемы с датчиком температуры охлаждающей жидкости является горящая лампа Check Engine. Если компьютер обнаруживает проблему с сигналом датчика или цепью в некоторых автомобилях, загорается индикатор проверки двигателя.Индикатор Check Engine будет гореть до тех пор, пока проблема не будет устранена.
Ⅴ Как заменить неисправный датчик температуры охлаждающей жидкости
Начните с холодного двигателя. Слейте воду из системы охлаждения, приподняв автомобиль домкратом и используя домкраты. Надевайте защитные очки и перчатки
.
Материалы:
1. Поддон для сбора охлаждающей жидкости
2. Отвертка с плоским шлицем
3. новая охлаждающая жидкость
Инструменты :
1. Очки и очки
2.плоскогубцы
3. Фунмель
4. Подставка под домкрат
Совет : Выполняйте эту работу только при полностью холодном двигателе, который не работал в течение как минимум часа. Поскольку вы будете под автомобилем и риск разбрызгивания охлаждающей жидкости вам в лицо высок, рекомендуется защитить лицо защитным экраном. Если двигатель не холодный, надевайте защитные очки и перчатки, чтобы защитить руки от горячей охлаждающей жидкости.
Шаг 1. Найдите датчик
CTS обычно находится рядом с корпусом радиатора или термостата в передней части двигателя.Возможно, вам придется использовать свет или фонарик, чтобы найти его, потому что это небольшой компонент, который часто находится внизу внутри моторного отсека. Если он находится рядом с корпусом термостата, снятие крышки двигателя также может помочь вам найти его.
Рисунок 4: сначала найдите датчик охлаждающей жидкости
Шаг 2: Отсоедините соединительный кабель от клеммы
Разъем соединяет CTS с блоком управления двигателем, который необходимо отстегнуть и снять.Делайте это осторожно, так как пластиковый разъем и проводка могут быть хрупкими и в случае поломки потребовать замены. Снимите разъем и уберите кабель где-нибудь в стороне.
Рисунок 5: отсоедините разъем
Шаг 3: Ослабьте и снимите старый датчик
Датчики охлаждающей жидкости устанавливаются аналогично свечам зажигания, поэтому для снятия их необходимо открутить. Осторожно ослабьте датчик против часовой стрелки с помощью глубокого ключа и трещотки, не прилагая слишком большого усилия.Брызги спрея могут помочь отклеить застрявшие датчики. Извлеките датчик из гнезда, открутив его вручную, как только он ослабнет. Поскольку на этом этапе существует вероятность утечки охлаждающей жидкости, имейте под рукой новую или при необходимости слейте охлаждающую жидкость.
Рисунок 6: Снимите зажим и старый датчик
Шаг 4: Установите новый датчик
Очистите область тряпкой или тканью, чтобы удалить пыль и мусор, которые могут повлиять на работу нового CTS.Вставьте новый датчик в резьбу и поверните вручную по часовой стрелке, чтобы убедиться, что он надежно сидит в гнезде. Затяните датчик с помощью динамометрического ключа до величины, указанной в инструкциях производителя.
Рисунок 6: установите новый датчик охлаждающей жидкости
Шаг 5. Восстановите соединительный кабель
Теперь осталось только подсоединить кабель после установки нового датчика. Убедитесь, что разъем чистый и на нем нет мусора, прежде чем осторожно вставить его в новый датчик и затянуть все зажимы, чтобы обеспечить хорошее соединение.Запустите двигатель, чтобы убедиться, что новый датчик работает, и по мере его прогрева следите за указателем температуры на приборной панели, чтобы обеспечить поддержание правильной температуры.
Рисунок 7: повторно подсоедините кабель
Ⅵ Часто задаваемые вопросы об анализе датчика температуры охлаждающей жидкости
1. Можете ли вы водить машину с неисправным датчиком охлаждающей жидкости?
Можно управлять автомобилем с неисправным датчиком температуры охлаждающей жидкости , так как система управления по умолчанию работает со статическими показаниями.Датчик охлаждающей жидкости транспортного средства является важным компонентом системы управления двигателем. Он непосредственно влияет на охлаждение и заправку двигателя и, следовательно, влияет на его работу.
2. Что делает датчик температуры охлаждающей жидкости?
Датчик температуры охлаждающей жидкости (CTS) (также известный как датчик ECT или ECTS (датчик температуры охлаждающей жидкости двигателя) используется для измерения температуры смеси охлаждающей жидкости / антифриза в системе охлаждения, показывая, насколько сильно нагревается двигатель. отдача.
3. Что вызывает отказ датчика температуры охлаждающей жидкости?
Двигатель может работать в отказоустойчивом режиме:
Многие световые коды Check Engine, относящиеся к датчику (ECT); также может быть вызвано другими причинами. Например, плохой термостат или проблемы с системой охлаждения; включая даже протекающую прокладку головки блока цилиндров. Следовательно, проблема должна быть правильно диагностирована.
4. Каков срок службы датчиков температуры охлаждающей жидкости?
Около 100 000 миль.Часто датчик температуры охлаждающей жидкости двигателя необходимо заменять примерно на 100 000 км пробега. Если не обслуживать систему охлаждения двигателя должным образом, датчик может выйти из строя намного раньше.
5. Для замены датчика температуры охлаждающей жидкости нужно слить охлаждающую жидкость?
Откройте вентиль радиатора и слейте примерно два-три литра охлаждающей жидкости. Достаточно удалить только столько, чтобы уровень опустился ниже датчика. Затем закройте сливной кран. Это сведет к минимуму потери охлаждающей жидкости при снятии датчика.
6. Можно ли управлять автомобилем без датчика температуры?
Как правило, можно ездить без установленного термостата, так как это только приведет к тому, что двигателю потребуется больше времени для достижения рабочей температуры. Термостат предназначен для максимально быстрого достижения двигателем идеальной рабочей температуры, поэтому не рекомендуется ездить без него.
7. Может ли плохой датчик температуры охлаждающей жидкости стать причиной резкого холостого хода?
Неисправный датчик охлаждающей жидкости, который всегда показывает холодное состояние, может привести к тому, что система управления подачей топлива будет работать богатой, загрязнять и расходовать топливо.Датчик охлаждающей жидкости, который всегда показывает высокую температуру, может вызвать проблемы с холодным движением, такие как остановка двигателя, колебания и резкий холостой ход. … Это также влияет на производительность двигателя и экономию топлива.
8. Влияет ли датчик температуры охлаждающей жидкости на переменный ток?
При правильно работающей системе температура охлаждающей жидкости двигателя не должна влиять на охлаждение кондиционера. Конденсатор кондиционера расположен перед радиатором и первым принимает входящий воздушный поток.
.

Температура ОЖ (°С)	Сопротивление (Ом)	Напряжение (В)
	4800 — 6600	4,00 — 4,50
10	4000	3,75-4,00
20	2200 — 2800	3,00 — 3,50
30	1300	3,25
40	1000-1200	2,50 — 3,00
50	1000	2,5
60	800	2,00-2,50
80	270 — 380	1,00-1,30
110		0,5
	разрыв цепи	5,0 ±0,1

Выбрать Производитель	Поставки	Рейтинг
ФАЧЕТ С.Р.Л	ОКП ЧАСТИ ПРИБОРОВ ДЛЯ ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ ДАТЧИКИ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВС ДЛЯ ЛЕГКОВЫХ АМ ДАТЧИК ДЛЯ ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВС АР	⭐⭐⭐⭐⭐
GREEN POWER SYSTEMS SRL	ДАТЧИКИ ТЕМПЕРАТУРЫНЕ ОБЪЕДИНЕННЫЕ С ДРУГИМИ ПРИБОРАМИ НЕЭЛЕКТРОННЫЕ МЕХАНИЧЕСКИЕ ДЛЯ ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ ОХЛАЖДЖИДКОСТИ В ДВИГАТЕЛЕ ЭЛЕКТРОГЕНЕРАТОРНОЙ УСТАНОВКИ ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДО	⭐⭐⭐⭐⭐
MIRETTI S. P.A	ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ЭЛЕКТРОННЫЙ ПРЕДНАЗНАЧЕН ДЛЯ ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ В ВЫХОДНОМ КОЛЛЕКТОРЕ ГОЛОВКИ ЦИЛИНДРОВ ДИЗЕЛЬНОГО ДВИГАТЕЛЯ ДИЗЕЛЬГИДРАВЛИЧЕСКИХ ЛОКОМОТИВОВ Ш	⭐⭐⭐⭐
DIECI S.R.L	ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ЭЛЕКТРОННЫЙ ДЛЯ КОНТРОЛЯ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ В ДВИГАТЕЛЕ ТЕЛЕСКОПИЧЕСКИХ ПОГРУЗЧИКОВ	⭐⭐⭐
IVECO S.P.A	КОМПЛЕКТУЮЩИЕ ГРУЗАМ ИВЕКО ЧАСТИ ПРИБОРОВ ДЛЯ ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ И ВЛАЖНОСТИ ТЕРМОМЕТРА ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДАТЧИК ТЕМПЕРАТУРЫ ВЫХЛОПНЫХ ГАЗОВ	⭐⭐⭐
IVECO MAGIRUS AG	ТЕРМОМЕТРЫ НЕ ОБЪЕДИНЕННЫЕ С ДРУГИМИ ПРИБОРАМИ НЕЭЛЕКТРОННЫЕ ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ МОД ДАТЧИК ТЕМПЕРАТУРЫ БИМЕТАЛЛИЧЕСКИЙ МОД	⭐⭐⭐
ARGO TRACTORS S.P.A	АППАРАТЫ ИЗМЕРИТЕЛЬНЫЕ ДАТЧИКИ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ПРЕДНАЗНАЧЕН ДЛЯ ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ В СИСТЕМЕ ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ ТРАКТОРА УСТАНАВЛИВАЕТСЯ НА ПАНЕЛИ ПРИБОРОВ ПОКАЗЫВАЕТ УРОВЕНЬ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩ	⭐⭐⭐
CUMMINS POWER GENERATION LTD	ЭЛЕКТРОННЫЙ ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЕЙ ГЕНЕРАТОРОВНЕ ОБЪЕДИНЕННЫЙ С ДРУГИМИ ПРИБОРАМИТЕМПЕРАТУРА ИЗМЕРЕНИЯ ВРЕМЯ ОТКЛИКА МСРАБОЧЕЕ НАПРЯЖ ВОЛЬТ	⭐⭐⭐
HELLA KGAA HUECK & CO	ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ЭЛЕКТРОННЫЙ ДИАПАЗОН ИЗМЕРЕНИЯ ТЕМПЕРАТУР ОТ ДО ГРС НЕ СОДЕРЖИТ ИСТОЧНИКОВ ИОНИЗИРУЮЩЕГО ИЗЛУЧЕНИЯ НА НАПРЯЖЕНИЕ В ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ И РЕМОНТА АВТОМОБИЛЕЙ	⭐⭐⭐
FACET S. R.L	ПРИБОРЫ ТЕМПЕРАТУРЫ ДЛЯ ТЕХНИЧОБСЛУЖИВАНИЯ И РЕМОНТА ЛЕГКОВЫХ АВТОМОБИЛЕЙ ДАТЧИКИ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ШТ	⭐⭐⭐
IVECO	ДАТЧИК ВОДЫ ИВЕКО ПРЕДСТАВЛЯЕТ СОБОЙ ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ В СИСТЕМЕ ДВИГАТЕЛЯ СОСТОИТ ИЗ ЛАТУННОГО КОРПУСА С РЕЗЬБОЙ ДЛЯ КРЕПЛЕНИЯ И ЧУВСТВИТЕЛЬНОГО ЭЛЕМЕНТА ВНУТРИ ПРИ ИЗМЕНЕНИИ ТЕ	⭐⭐⭐
ERA S.P.A	ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДЛЯ ЛЕГКОВЫХ АМ	⭐⭐⭐
FIAT AUTO S.P.A	ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ЭЛЕКТРОННЫЙ ДЛЯ	⭐⭐⭐
ITR CO	ЗАПЧАСТИ НОВЫЕ ДЛЯ ТРАКТОРОВ ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ШТ	⭐⭐⭐
ERA SPA	ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДЛЯ ЛЕГКОВЫХ АМ	⭐⭐⭐
EPS	ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДЛЯ ЛЕГКОВЫХ АМ	⭐⭐⭐
NIPPARTS 23600 AUTOMOTIVE ELECTRICAL PARTS FACTORY	ДАТЧИКИ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ В ДВИГАТЕЛЯХ НЕ СОДЕРЖАТ ИСТОЧНИКОВ ИОНИЗИРУЮЩЕГО ИЗЛУЧЕНИЯ ДЛЯ АВТОТРАНСПОРТНЫХ СРЕДСТВ	⭐⭐⭐
ИВЕКО С. П.А	КОМПЛЕКТУЮЩИЕ ГРУЗАМ ИВЕКО ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ЭЛЕКТРОМЕХАНИЧЕСКИЙ ШТ	⭐⭐⭐
FERDINAND BILSTEIN GMBH + CO. KG	ДАТЧИКИ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ТЕРМОМЕТРЫ ЭЛЕКТРОННЫЕ ПРИМЕНЯЕМЫЕ ДЛЯ РЕМОНТА И ОБСЛУЖИВАНИЯ АВТОМОБИЛЕЙ ДЛЯ ЛЕГКОВЫХ АМ МАРКИ	⭐⭐⭐
YANMAR CO	ДАТЧИКИ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ НЕ ЭЛЕКТРОННЫЕ БЕЗ ЗАПИСЫВАЮЩЕГО УСТРОЙСТВА ЭЛЕМЕНТ КОНТРОЛЯ СИСТЕМЫ ОХЛАЖДЕНИЯ ДИЗЕЛЬНЫХ ДВИГАТЕЛЕЙ ИСПОЛЬЗУЕМЫХ В СОСТАВЕ ЭЛЕКТРОГЕНЕРАТОРОВ	⭐⭐⭐
LOMBARDINI F.I.M. S.P.A	ДАТЧИКИ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ НЕ ЭЛЕКТРОННЫЕ БЕЗ ЗАПИСЫВАЮЩЕГО УСТРОЙСТВА ЭЛЕМЕНТ КОНТРОЛЯ СИСТЕМЫ ОХЛАЖДЕНИЯ ДИЗЕЛЬНЫХ ДВИГАТЕЛЕЙ ИСПОЛЬЗУЕМЫХ В СОСТАВЕ ЭЛЕКТРОГЕНЕРАТОРОВ	⭐⭐
ERA	ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДЛЯ ЛЕГКОВЫХ АМ ПРОИЗВ	⭐⭐
FRT INDUSTRIAL S.P.A	ЭЛЕКТРОННЫЕ ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ НОМЕР ЗАПАСНЫЕ ЧАСТИ ДЛЯ РЕМОНТА АВТОМОБИЛЬНОГО ДИЗЕЛЬНОГО ДВИГАТЕЛЯ МОДЕЛЬ А НЕ С	⭐⭐
GENERAL RICAMBI	ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДЛЯ ЛЕГКОВЫХ АМ	⭐⭐
T. D.S. SPA	ТЕРМОМЕТРЫ НЕ ОБЪЕДИНЕННЫЕ С ДРУГИМИ ПРИБОРАМИ ЭЛЕКТРИЧЕСКИЕ ДАТЧИКИ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДЛЯ ЛЕГКОВЫХ АВТОМОБИЛЕЙ НА ОСНОВЕ ТЕРМИСТОРА НА НАПРЯЖЕНИЕ В	⭐⭐
VOLVO CONSTRUCTION EQUIPMENT EUROPE GMBH	ДАТЧИКИ ТЕМПЕРАТУРЫ ЭЛЕКТРОННЫЕ ТЕРМОПАРНЫЕ ДЛЯ ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯДЛЯ СТРОИТЕЛЬНОЙ ТЕХНИКИ ГРЕЙДЕРЫ	⭐⭐
КОБО СПА	ТЕМПЕРАТУРНЫЙ ДАТЧИК ТЕРМОРЕЗЕСТИВНЫЙ ПРИМЕНЯЕТСЯ ДЛЯ КОНТРОЛЯ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ В МОТОРНОЙ УСТАНОВКЕ ЗЕРНОУБОРОЧНОГО КОМБАЙНА РСМ ПРИ ИЗМЕНЕНИИ ТЕМПЕРАТУРЫ ИЗМЕНЯЕТСЯ	⭐⭐
MIDEC SPA MACCINE MINERARIE — EDILI — INDUSTRIALE	ДАТЧИКИ ТЕМПЕРАТУРЫ ЭЛЕКТРОННЫЕ ТЕРМОПАРНЫЕ ДЛЯ ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯДЛЯ СТРОИТЕЛЬНОЙ ТЕХНИКИ ГРЕЙДЕРЫ	⭐⭐
VM MOTORI S.P.A	ЧАСТИ ПОДДЕРЖАНИЯ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЕЙ ЛЕГКОВЫХ АВТОМОБИЛЕЙ ОКП ДАТЧИКИ ТЕМПЕРАТУРЫ	⭐⭐
CNH ITALIA SPA	ЗАПАСНЫЕ ЧАСТИ КОМБАЙНА НЕ ДЛЯ ПРОМЫШЛЕННОЙ СБОРКИТЕРМОМЕТРЫНЕ ОБЪЕДИНЕННЫЕ С ДРУГИМИ ПРИБОРАМИЭЛЕКТРОННЫЕДАТЧИК ТЕМПЕРАТУРЫПРЕДНАЗНАЧЕН ДЛЯ ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ В РАДИАТОРЕ	⭐⭐
OVIT SRL	ДАТЧИКИ ТЕМПЕРАТУРЫ БИМЕТАЛЛИЧЕСКИЕ ДЛЯ ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩИЙ ЖИДКОСТИ ПРОИЗВОДСТВЕННОГО ОБОРУДОВАНИЯ МАРК НА УПАК	⭐⭐
IVECO S. P.A. IVECO	ДАТЧИКИ ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ В ДВИГАТЕЛЯХ АВТОБУСОВ ОТОЙОЛ	⭐⭐
OESSE S.R.L	ДАТЧИКИ ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ТЕРМОСТАТ	⭐⭐
CNH	ЭЛЕКТРОННЫЙ ДАТЧИК ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ В СИСТЕМЕ ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ ТРАКТОРА КОД РАБОТАЮЩИЙ НА ОСНОВЕ ЭЛЕКТРИЧЕСКОГО СОПРОТИВЛЕНИЯ МЕТАЛЛА С ПОСЛЕДУЮЩИМ ВЫВОДОМ П	⭐⭐
FERDINAND BILSTEIN GMBH+CO. KG	ТЕРМОМЕТРЫ НЕ ОБЪЕДИНЕННЫЕ С ДРУГИМИ ПРИБОРАМИ НЕ ПРЯМОГО СЧИТЫВАНИЯ ДЛЯ ГРУЗОВЫХ АМ ДАТЧИК ТЕРМОМЕТР ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ УПАКОВАНО В КАРТОН ОКП	⭐⭐
BEHR HELLA SERVICE GMBH	ЗАПАСНЫЕ ЧАСТИ ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ И РЕМОНТА АВТОМОБИЛЕЙДАТЧИК ТЕРМОМЕТР ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ ВНУТРЕННЕГО СГОРАНИЯ НЕ ОБЪЕДИНЕННЫЙ С ДРУГИМИ ПРИБОРАМИ НЕЭЛЕКТРОННЫЙ НЕ СОДЕРЖИТ ИСТОЧНИ	⭐⭐
ZECHINI GRA — FOR S.R.L	ДАТЧИКИ ТЕМПЕРАТУРЫ БИМЕТАЛЛИЧЕСКИЕ ДЛЯ ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩИЙ ЖИДКОСТИ ПРОИЗВОДСТВЕННОГО ОБОРУДОВАНИЯ МАРК НА УПАК	⭐⭐
LAVERDA	ДАТЧИК КОНТРОЛЯ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ В ДВИГАТЕЛЕ ВНУТРЕННЕГО СГОРАНИЯ СЕЛЬХОЗМАШИНЫ КОМБАЙНА ЛАВЕРДА ДАТЧИК РАДИОАКТИВНЫХ ИСТОЧНИОКВ НЕ СОДЕРЖИТ	⭐⭐
ИВЕКО СРЛ	ДАТЧИК КОД УСТАНАВЛИВАЕТСЯ В БЛОКЕ ДВИГАТЕЛЯ АВТОПОГРУЗЧИКА ДЛЯ ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВС ЦИЛИНДРИЧЕСКОЙ ФОРМЫ ИМЕЕТ ЭЛЛЕКТРИЧЕСКИЕ РАЗЪЕМЫ МОЩЬНОСТЬЮ В ЯВЛЯЕТСЯ ПЕ	⭐⭐
С. M.S. SPA	ПРИБОРЫ ДЛЯ ИЗМЕРЕНИЯ ИЛИ КОНТРОЛЯ ДАВЛЕНИЯ ЭЛЕКТРОННЫЕДАТЧИК ДАВЛЕНИЯ МОД УСТАНАВЛИВАЕТСЯ НА БЛОК СИСТЕМЫ ОХЛАЖДЕНИЯ ДЛЯ КОНТРОЛЯ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ	⭐⭐
РОБЕРТ БОШ ГМБХ	ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДЛЯ АМ ДАТЧИК ТЕМПЕРАТУРЫ ДЛЯ СИСТЕМЫ ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ АМ	⭐⭐
HELLA KGAA HUECK &CO	ТЕРМОМЕТРЫ ТЕРМОДАТЧИКИ ДЛЯ ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ ЖИДКОСТЕЙ ЭЛЕКТРОННЫЕ ДЛЯ ЛЕГКОВЫХ АВТОМОБИЛЕЙ НЕ ДЛЯ ПРОМЫШЛЕННОЙ СБОРКИ ТЕМПЕРАТУРНЫЙ ДАТЧИК ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ	⭐⭐
МТМ S.R.L	ЧАСТЬ ПРИБОРА ИЗМЕРЕНИЯ ТЕМПЕРАТЫРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ В ГАЗОВОМ РЕДУКТОРЕ ДАТЧИК ТЕМПЕРАТУРЫ	⭐⭐

Температура, ºС	Сопротивление, Ом	Напряжение, В
0	4800–6600	4,00 — 4,50
10	4000	3. 75 — 4,00
20	2200–2800	3,00 — 3,50
30	1300	3,25
40	1000–1200	2.50–3,00
50	1000	2,50
60	800	2,00 — 2,50
80	270–380	1.00–1,30
110		0,50
Обрыв цепи		5,0 ± 0,1
короткое замыкание на массу		0
