Как сварить прицеп для легкового автомобиля своими руками

Главная » Разное » Как сварить прицеп для легкового автомобиля своими руками

Прицеп для легкового автомобиля своими руками: чертежи и как сделать: видео и фото


Перевозка крупных грузов – довольно частая необходимость в жизни многих автолюбителей. Как показывает практика, багажник автомобиля чаще всего не очень подходит. Идеальным решением в таком случае будет использование автомобильного прицепа. Стоит отметить, что автоприцеп достаточно актуален не только для бытовых нужд, но и также активно используется автомобильными путешественниками.

Требования к автомобильному прицепу по ГОСТу

Первое, что нужно знать человеку, который решился на самостоятельное изготовление автомобильного прицепа, это то, что к нему, как и к любому транспортному средству предъявляются определённые требования. В данном случае, все требования подробно расписаны в ГОСТ 37.001.220-80, который носит название «Прицепы к легковым автомобилям». Для того, чтобы не загружать автолюбителей чтением первоисточника, стоит сделать выборку актуальной информации конкретно по обсуждаемому вопросу.

Итак, автомобильный прицеп должен соответствовать следующим требованиям:

  1. Масса прицепа легкового автомобиля не должна превышать 1.8 тонны. При этом она также не должна превышать половину массы буксирующего автомобиля.
  2. Показатель статической нагрузки на центральную часть шарового шарнира сцепного устройства должен составлять от 25 КГС до 100 КГС.
  3. Общая длина прицепа не может превышать восемь метров, ширина не может быть более двухсот тридцати сантиметров, а ограничение по высоте составляет три метра.
  4. Дорожный просвет прицепа не должен быть меньше буксирующего его автомобиля.
  5. Для прицепа легкового автомобиля предусмотрено использование одной оси. Возможен вариант, двух параллельных осей, расположенных на расстоянии не более одного метра друг от друга.
  6. Тягово-сцепное устройство в целях страховки оснащается двумя несъемными отрезками троса или цепи, которые страхуют конструкцию, если вследствие поломки шарнира произойдёт разъединение сцепки.
  7. В обязательной комплектации эксплуатируемого прицепа должны присутствовать для противооткатных «башмака». Оговаривается, что они необязательно должны быть заводского производства.
  8. Конструкция должна предусматривать наличие крыльев и брызговиков, в том случае, если детали кузова не выполняют данную функцию.
  9. Тягово-сцепное устройство обязательно должно иметь заводское происхождение и соответствующий сертификат
  10. Обязательно должны быть предусмотрены крепления для фиксации номерного знака.
  11. Для подключения к бортовой сети автомобиля должен предусматриваться кабель с вилкой, схема электрооборудования при этом регламентирует ГОСТ 9209-76.

Необходимые инструменты и материалы

Итак, перед тем как начать сборку желанной конструкции стоит подготовить ряд инструментов и материалов, которые потребуются на различных этапах сборки.

  1. Стальной швеллер для каркаса. Оптимальным размером швеллера для сборки каркаса автомобильного прицепа является 25х40 мм. Допускается также использование квадратной трубы с размерами 40х40 мм. Длина материала выбирается индивидуально исходя из особенностей конструкции.
  2. Листовая сталь для бортов кузова. Толщина листовой стали, из которой будут изготовлены борта кузова, должна составлять около 1 мм. Размеры необходимых листов также следует рассчитывать исходя из размеров готовой конструкции.
  3. Толстая фанера. Из неё изготавливает дно, следовательно, толщину стоит выбирать с запасом, для достаточной прочности.
  4. Ходовая часть. Тут всё опирается только на фантазию энтузиастов. Например, довольно популярно использование элементов подвески автомобилей Москвич, Волга, ЗАЗ и т. д. Нередко предпринимаются попытки построить прицеп на классическом «жигулёвском» мосте.
  5. Элементы электрооборудования. Проводка, стоп-сигналы, указатели поворотов, габариты. На рынке сейчас часто встречаются готовые решения именно для автомобильных прицепов. При этом не редко используются задние фонари от бортовых УАЗов и Газелей.
  6. Крепёжные элементы. Тут всё зависит от особенностей конструкции. Стоит отметить, что в целях повышения прочности, не стоит экономить на болтовых соединениях.
  7. Ручной инструмент. Минимальный набор ручного инструмента включает в себя следующее. Молоток, пассатижи, гаечные ключи, дрель, лобзик и болгарку. В зависимости от особенностей конструкции прицепа инструмент может как пополняться, так и быть урезан.
  8. Сварочный аппарат. Собственно элемент, без которого сборка прицепа будет просто невозможна, также потребуется найти либо опытного сварщика, либо самому иметь необходимые навыки.

Схемы

№1

№2

Пошаговая инструкция изготовления самодельного прицепа

После того как весь комплект материалов и инструментов будет собран, можно переходить непосредственно к сборке конструкции.

Инструкция позволит сделать всё быстро и качественно.

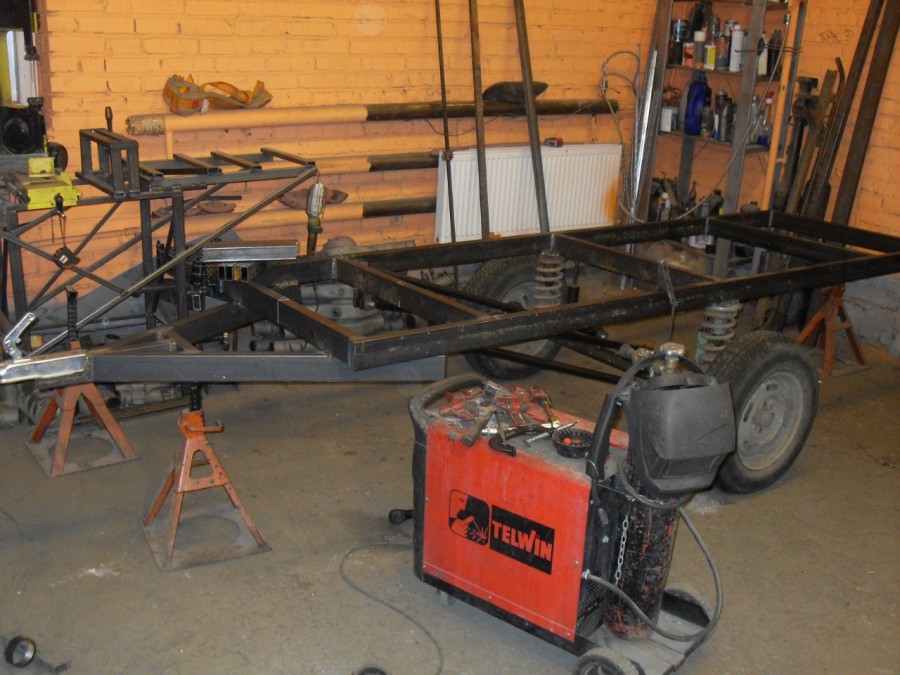

  1. Первое, с чего начинается сборка прицепа – это рама, собственно она и выступает в роли несущей части конструкции. Соответственно к ней предъявляются особые требования по прочности и надёжности. Для начала швеллер или труба нарезается на отрезки необходимой длины, после чего из них сваривается прямоугольное или квадратное основание, к которому будут крепиться борта. Особое внимание стоит обратить на качество сварочных швов, т. к. именно в этом моменте, как правило, возникают главные проблемы у самодельных конструкций. В передней части рамы производится крепление сцепного устройства, ну а посередине устанавливаются проушины для амортизаторов.

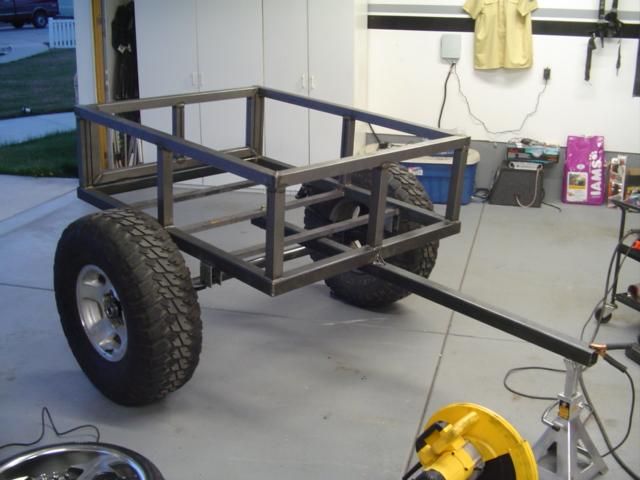

  2. Сборка кузова начинается с каркаса бортов.
    Сначала устанавливаются вертикальные стойки, потом горизонтальные. Отдельно рекомендуется укрепить борта дополнительными рёбрами жёсткости, т. к. во время движения, особенно по плохим дорогам элементы могут испытывать высокие нагрузки. Дополнительные ребра жесткости могут быть как вертикальными, так и горизонтальными.
  3. Установка ходовой части прицепа. Данный процесс обладает большим количеством тонкостей. Например, ось должна быть смещена ближе к задней части прицепа. В целом какие-либо особенности при монтаже ходовой части вызваны скорее конструктивными особенностями элементов, которые предпочёл испытывать автовладелец. К раме привариваются проушины для амортизаторов и реактивных тяг, пренебрегать последними недопустимо, т. к. они служат в качестве удерживающих элементов моста.
  4. Обшивка бортов и дна осуществляется на заключительных этапах.
    Для этого отлично подходит листовая сталь и фанера. В первую очередь лобзиком вырезаются элементы обшивки дна, их крепление осуществляется с помощью болтов. Далее из листовой стали изготавливается обшивка бортов. Примечательно, что крепить её можно как с помощью сварки, например, и на алюминиевые заклёпки, которые вполне доступны для покупки.
  5. Установка электрооборудования. На задней стенке прицепа следует установить: красные треугольники-отражатели, подсветку государственного номерного знака, фонарь заднего хода, стоп-сигналы, указатели поворотов и габариты. Сбоку должны располагаться отражатели оранжевого цвета. Передняя стенка предусматривает установку белых габарит и отражателей такого же цвета. Гораздо эффективнее будет использовать готовые решения проводки. Обязательно нужно использовать защитную гофру для проводов. Все соединения должны быть герметичны и надёжны. Крепление жгута проводки к раме удобнее всего осуществлять при помощи специальных пластиковых хомутов.

Советы автолюбителей

  1. Антон. Собирал прицеп своими руками на «москвичёвском» мосте. Остался доволен, для деревни самое то. Совет один, если не умеете пользоваться сварочным аппаратом, то и браться не стоит, болтовые соединения тут неуместны.
  2. Кирилл. Собирал прицеп с нуля, задние фонари отлично подошли от газели, раму сварил знакомый. Главная проблема была с установкой моста. Пришлось повозиться, несколько раз даже ездил к дилеру посмотреть, как устроен «курганский прицеп». Будьте готовы, что придётся потратить кучу времени и сил, и тщательно взвесьте все за и против.

Как сделать трейлер для мотоблока своими руками: инструкция

Что вы можете сделать со своими собственными материалами? Да почти все! Начиная с самой простой мебели, заканчивая передвижным транспортом. И сегодня мы рассмотрим один из способов, благодаря которому можно изготовить трейлер для мотоблока своими руками.

Что нужно сделать в первую очередь?

На первом этапе необходимо разработать чертеж, представить вид в перспективе и хотя бы приблизительные размеры прицепа.После этого вам необходимо рассчитать, сколько метров металла вам нужно приобрести для этого проекта, включая канал. Они послужат рамой для вашей заминки. Таким образом, вы не только сэкономите на приобретении, возможно, лишних углов и винтов, но и будете уверены в правильности своих действий. Потому что наугад может случиться что угодно, только не трейлер.

Начало работы

Итак, мы подготовили инструменты, необходим чертеж и сварочный аппарат, потому что без него вы просто не сможете сделать самодельный прицеп к моторному блоку, потому что на саморезах такая конструкция не пройдет для много времени.Сначала нужно сделать рамку. Это также основа для прицепа, поэтому здесь необходимо измерять и выполнять расчеты с высокой точностью. Ошибки в распиловке и стыковке каналов исключены. Прицеп для мотоблока своими руками можно изготовить из труб прямоугольного сечения размером от 60 до 30 миллиметров, которые послужат основой всей конструкции. Кроме того, необходимо подготовить 2 стальных квадрата размером 25 на 25 миллиметров, которые будут использоваться в качестве траверсы.Все это должно быть сварено вместе и закреплено для надежности конструкции из 5-6 поперечин. В этом случае поперечный и поперечный элементы должны образовывать небольшие выходы относительно продольных элементов.

К передней части этих кромок привариваем еще одну продольно-продольную трубу по бокам, на которой стойки будут дополнительно монтироваться. Последний должен быть приварен к верхним ремням. В качестве материала можно использовать ту же 25-мм трубку с поперечным сечением.

Обратите особое внимание на стороны.В ADDI

. Подъемное устройство для автоприцепа своими руками (фото) | Своими руками АВТОМОБИЛЬНЫЙ ТРЕЙЛЕР

С ПОДЪЕМНЫМ УСТРОЙСТВОМ. ТЕПЕРЬ Я ВНИЗ И СКАЧАТЬ ТЯЖЕЛЫЕ ПУНКТЫ, ЧТОБЫ ПРОСТО И БЫСТРО.

Подготовка трейлера

Из профиля трубы размером 50 × 50 мм приварен подрамник (фото 1 № 1) правильного размера, прикручен к нему дышло и ось колеса.

К задней балке основания приварены петли (фото 2), благодаря которым на нем закреплена рама с кузовом (крепление позволяет использовать прицеп в качестве самосвала).

К боковым направляющим подрамника прикреплены фиксаторы (фото 3) на одном уровне, предотвращающие подъем прицепа во время движения.

Для устойчивости конструкции при загрузке или разгрузке сзади к углам подрамника были приварены выдвижные опоры (фото 1, поз. 2) из ​​профильной трубы и плит.

Важно!

Высота опор должна быть выбрана исходя из расстояния от подрамника до земли.

Подъемная платформа

Из профильной трубы сечением 50 × 50 мм сварили небольшую прямоугольную раму (фото 4, поз. 1) для установки крана и прикрепили его к передней поперечине подрамника. Внутри одной из труб полученной в результате подставки была закреплена убирающаяся ножка (2).

Из листового металла толщиной 5 мм вырезаем площадку (3) правильного размера и привариваем к ней кусок трубы d 89 мм (4) длиной 300 мм (длиннее) — это основание крана ,Для надежности труба с платформой была дополнительно соединена ребрами жесткости.

Из трубы d 79 мм изготовлена ​​стойка (5). На одном конце он закрепил две пластины параллельно (6), а нижний конец заварили и вставили в основание, предварительно вылив смазанные шарики из подшипников (это позволяет подставке свободно вращаться).

Между пластинами стеллажа прикручена стрелка (7), выполненная из секций трубы 60 × 60 и 50 × 50 мм.

Чтобы отрегулировать стрелу по уклону (3 рабочих положения и 1 ход) и вылет (3 положения) в трубах и плитах, просверлили отверстия (8) правильного диаметра, в который вставляются стопоры (9).К стреле приварили пластину и закрепили на ней ручную лебедку. Готовый крановый блок был привинчен к раме.

См. Также: Адаптации для мотоблока своими руками — советует инженер

Подъемное устройство для прицепа автомобиля своими руками: фото

© Автор: Андрей Китаев, Башкирия. Фото автора

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, И ДОМАШНИЕ ТОВАРЫ ОЧЕНЬ ДЕШЕВЛЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОБЗОРЫ.
Ниже другие записи на тему «Как сделать своими руками — домохозяина!»
  • Прицеп-троллейбус для скутера своими руками (фото) Как сделать удобную тележку для …
  • Стойка для собственной установки Подставка для мотобура «Сделай сам» Для …
  • Быстрая эстакада с своими руками (фото) Как сделать свое простое …
  • «Измельчение» своими руками (фото) Как сделать устройство для мелкого …
  • Навесное оборудование для мини-трактора своими руками Самодельные насадки «Универсальная» Стойка из…
  • Переносные (передвижные) качели и турник своими руками DIY спортивный уголок под открытым небом Маленький …
  • Компрессор от компрессора сделай сам (из старого холодильника) КАК СДЕЛАТЬ КОМПРЕССОР ДЛЯ САДА ..
    Подписаться на обновления в наших группах и поделиться.
    Давайте дружить!

    • Безопасное вождение с трейлером: 9 полезных советов

    Способность перевозить трейлер — это навык вождения, который чрезвычайно полезен в различных ситуациях. Возможность безопасного вождения с прицепом пригодится при переезде, покупке новой мебели, транспортировке газонокосилок или квадроциклов, а также при перевозке лодки или внедорожника. Знание того, как успешно прикрепить прицеп к сцепке вашего автомобиля, — это только один шаг в процессе вождения с прицепом. Есть несколько других вещей, которые вы должны рассмотреть, прежде чем отправиться в путь в тандеме.

  • 1

    Обратитесь к руководству пользователя для получения информации о том, какой вес ваш автомобиль может успешно перевозить. Некоторые седаны обычного размера способны перевозить до двух тысяч фунтов, что удивительно для многих автовладельцев. Большие грузовики и внедорожники могут буксировать значительно больший вес; Тем не менее, вы хотите убедиться, что ваш автомобиль не перегружен. Это может привести к тому, что с ним будет трудно обращаться и с большей вероятностью он будет вовлечен в крушение. Это короткое видео поможет вам понять важность правильной загрузки вашего прицепа:

  • 2

    Не стоит недооценивать трудности вождения с прицепом. Вы должны потренироваться въезжать и выезжать на дорогу и передвигаться по тихим проселочным дорогам, прежде чем пытаться ехать в условиях интенсивного движения, когда тянете прицеп.

  • 3

    Размер прицепа напрямую связан с количеством регулировок, которые вам необходимо выполнить как водитель. Небольшой сервисный трейлер может быть едва заметен. Тяговая лодка или большой RV потребует всего вашего внимания и навыков вождения.

  • 4

    Убедитесь, что прицеп правильно прикреплен, прежде чем отправиться в путь.Проверьте цепи безопасности, фонари и номерной знак. Вы можете проверить, как прикрепить прицеп, здесь:

  • 5

    При транспортировке прицепа соблюдайте большее расстояние между вашим транспортным средством и автомобилем перед вами. Дополнительный вес позади вашего автомобиля или грузовика затруднит замедление или остановку.

  • 6

    Делайте более широкие повороты. Поскольку ваш автомобиль теперь почти в два раза больше своей обычной длины, вам придется делать повороты значительно шире, чтобы избежать столкновения с бордюрами, другими автомобилями или сбегать с дороги.

  • 7

    Движение задним ходом при тяговом трейлере — это навык, для приобретения которого требуется немало практики. Поверните слишком резко, и трейлер начнет складывать, или резко поверните в одном направлении. Ожидайте внесения нескольких корректировок в первые пару раз, когда вы пытаетесь двигаться задним ходом при буксировке прицепа. Следующее видео поможет вам понять, как выполнить этот маневр:

  • 8

    Успокойся. Часто лучше всего ехать по правой полосе, когда тянет трейлер, особенно на автомагистрали между штатами.Ускорение займет у трейлера значительно больше времени. В целях безопасности двигайтесь чуть ниже ограничения скорости.

  • 9

    Парковка может быть затруднена. Небольшие парковочные места могут быть практически невозможно использовать при тяге большого прицепа. Если вы выполняете маневрирование вашего автомобиля и прицепа на парковочном месте или нескольких парковочных местах, убедитесь, что у вас достаточно места для выхода из участка. Часто рекомендуется парковаться в отдаленной части автостоянки с небольшим количеством окружающих транспортных средств.

    • Возможность управлять прицепом позволит вам перевозить различные предметы или другие транспортные средства. Если вы заядлый человек на открытом воздухе, который любит кататься на лодке или в походе, вождение на трейлере является почти необходимым навыком. Не забудьте дать себе достаточно времени, чтобы попрактиковаться в вождении с трейлером, чтобы развить свои навыки и повысить уверенность.

    Смотрите также

    • Как рассчитывается транспортный налог на автомобиль старше 10 лет
    • Если вин отсутствует как пробить автомобиль
    • Как узнать по гос номеру кто хозяин автомобиля
    • Как наносить гравитекс на кузов автомобиля
    • Как восстановить автомобиль
    • Как обработать пороги автомобиля изнутри
    • Как запаять радиатор автомобиля
    • Как подключить зарядное устройство к аккумулятору автомобиля
    • Как оформить диагностическую карту на автомобиль
    • Как регистрировать автомобиль по наследству
    • Как заделать скол на краске автомобиля

    Самодельный прицеп для легкового автомобиля: изготовление, регистрация

    Если у вас есть легковой автомобиль, то вы наверняка довольно часто сталкиваетесь с необходимостью перевозки всевозможных грузов. При этом никак не обойтись без использования легкового прицепа. Его, конечно же, можно приобрести в магазине соответствующих товаров, однако такую конструкцию есть возможность изготовить самостоятельно.

    Работа над рамой

    Самодельный прицеп, как и модель заводского типа, должен обладать рамой, которая является основой конструкции. Ее жесткость и прочность станут определять долговечность прицепа. Для того чтобы обеспечить большую надежность, рекомендуется использовать элементы, которые будут соединены между собой методом сварки. Начинать работы необходимо с определения габаритов описываемого элемента, а точнее, ширины и длины. Размер будет определяться по внешним граням составляющих каркаса. Для того чтобы определить конечную ширину рамы, к расстоянию между внутренними гранями боковых стенок нужно прибавить толщину одной стенки, умноженную на 2. Если рама будет располагаться между колесами, а не над ними, то следует учесть зазор между болтом и шиной.

    Если вы решили изготовить самодельный прицеп, то после определения размеров, следует осуществить примерку каркаса. Для этого металлический профиль нужно разложить на поверхности, соблюдая перпендикулярность между составляющими. Элементы должны быть объединены между собой зажимами. Параллельно следует проконтролировать форму, для этого с помощью рулетки измеряется диагональ полученного прямоугольника. Значения должны быть равны между собой, отклонения могут составить от 2 до 5%. Конструкция должна обладать ребром жесткости, ведь квадрат и прямоугольник являются неустойчивыми конструкциями.

    Соединение прицепа с автотранспортным средством

    Самодельный прицеп должен обладать цепным шаром. Для выполнения данного элемента необходимо помнить о том, что меньшая длина соединительной части указывает на быстрое реагирование при движении автомобиля. Даже незначительный боковой поворот ведущих колес приведет к тому, что прицеп резко станет перемещаться. Это может стать причиной повреждения груза и его падения. Изготавливая самодельный прицеп, нужно выбрать оптимальную длину — в пределах от 1,5 до 2,5 см. Выбирая материал, рекомендуется использовать стальные трубы квадратного сечения, которые лягут в основу рамы и соединения. Для последнего элемента понадобятся трубы в количестве 3 штук. Соединить рамы с трубой можно методом сварки, а для более высокой прочности рекомендуется произвести усиление посредством уголков. Перед сваркой мастер должен примерить элементы, чтобы сцепка была выполнена по оси конструкции. Когда изготавливаются самодельные прицепы для легкового автомобиля, на этом же этапе следует установить страховочный трос, который может быть заменён цепью. Если есть желание, то в области сцепки можно установить раскладывающееся колесо для комфортной транспортировки прицепа без автотранспортного средства.

    Установка соединительной муфты

    Самодельные прицепы для легкового автомобиля должны обладать соединительной муфтой, установка которой может быть осуществлена с помощью сварки или болтов. Перед окончательной фиксацией этой составляющей к раме необходимо проверить совпадение габаритов труб рамы с пазами жёлоба. Последний не должен оказаться больше ширины трубы, превышение по размерам может составить максимум 5 миллиметров. Сварное соединение может обеспечить отличную прочность, однако при повреждении демонтаж будет предполагать использование газовой горелки. Прочность соединения с помощью болта меньше. Следует применять болты, которые относятся к восьмому классу прочности. Менее прочные не будут способны выдержать усилия на срез. Для соединения нужно подготовить два болта, использовать большее количество не стоит, так как это будет способствовать ослаблению элемента рамы, а также муфты из-за наличия отверстий для крепежа.

    Работа над осью

    Перед тем как зарегистрировать самодельный прицеп, его нужно полностью подготовить к эксплуатации. Есть правило, по которому ось прицепа располагается на расстоянии в 40% от длины конструкции с задней стороны. После того как удастся измерить расстояние, необходимо обозначить расположение оси. Устанавливать ее можно, расположив раму на поверхности. Использовать при этом нужно два блока 4х4, при этом шпиндель должен свободно свисать. В предполагаемом месте монтажа оси с поверхности рамы нужно удалить краску. Шаг между втулками должен быть разделен на два, полученная отметка размечается на поверхности.

    Самодельный прицеп для мотоблока может быть изготовлен по той же технологии, однако размеры будут значительно меньше. Для того чтобы проконтролировать габариты, нужно еще раз измерить ширину рамы. После этого мастер может приступить к окончательной установке. Элементы соединяются между собой сваркой. Рекомендуется использовать пружинно-амортизационную подвеску по той причине, что она гарантирует более внушительную мягкость, хоть и отличается незначительной прочностью.

    Работа над стабилизирующими домкратами

    Когда изготавливается самодельный прицеп своими руками, важно обеспечить горизонтальное положение конструкции. В качестве наиболее подходящего варианта выступают углы рамы. Есть возможность произвести установку только лишь с одной стороны конструкции. Если рассматривать устройство с точки зрения подъемной силы, то рекомендуется применять винтовой механизм. Его же можно использовать для замены колеса.

    Подведение итогов

    Самодельный прицеп для мотоблока, как и для автомобиля, будет способен расширить ваши возможности. Последний вариант можно использовать для транспортировки грузов, какой бы конфигурацией они ни обладали. При этом совершенно нет риска повредить машину. Несмотря на то что прицеп может обладать своими определенными особенностями, рекомендации, приведенные выше, являются общими для всех вариантов. Если есть желание, самодельный прицеп для лодки или для автомобиля можно оборудовать тормозной системой, а также освещением. Однако решение данных вопросов специалисты рекомендуют доверять профессионалам.

    Регистрация прицепа

    Если вы задумались о том, как сделать прицеп, то вас должна интересовать задача его регистрации. Конструкция должна пройти экспертизу, чем занимается Всероссийское общество автолюбителей, сокращённо ВОА. В каждом регионе существует свое общество. Для прохождения экспертизы необходимо удостовериться в том, что устройство соответствует существующему ГОСТу. Вы можете ознакомиться с государственными стандартами в документе ГОСТ 37.001. 220-80. Перед тем как зарегистрировать самодельный прицеп, вы должны знать, что вышеприведенный стандарт распространяется на все разновидности прицепов, которые предназначаются для буксировки микроавтобусами, а также легковыми автомобилями по дорогам общей сети. Стандарт не распространяется на те устройства, проектирование которых было произведено до утверждения технических заданий упомянутого стандарта.

    Заключение

    Перед тем как начинать изготавливать прицеп, вы должны ознакомиться с государственными стандартами, чтобы потом не пришлось производить переделывание конструкции. Масса устройства не должна оказаться больше разрешенной изготовителем. Вес не должен превышать снаряжённую масса автомобиля. Данный показатель составляет 1800 килограмм. Длина устройство не должна быть больше 1,5 длины автомобиля или предела в 8 метров. Эти требования необходимо учесть еще на этапе проектирования прицепа, в противном случае использование конструкции будет невозможно.

    Как сделать прицеп для легкового автомобиля самому

    Прицеп своими руками

    1. Отделка. Делали и узлы окрашиваются, после чего проводится трасса подключения питания для электроприборов. Обязательно устанавливаются фары, фонари и отражатели. Подключение к единой сети производится при помощи розетки фаркопа. При необходимости самодельный прицеп оснащается тормозной системой.

    1.3. Вертикальная статическая нагрузка в центре шарового шарнира сцепного устройства при любом весовом состоянии прицепа должна соответствовать величине, разрешенной изготовителем тягового автомобиля, но не должна быть менее 240 Н (25 кгс) и более 980Н (100 кгс).

    Легковой прицеп своими руками

    Чтобы сделать двухосный прицеп для авто самостоятельно, понадобиться тот же материал, только в двукратном наименовании. При правильном порядке действий первым делом будет умение варить металл, а последним поиск тента или материала для его изготовления. Если варить не доводилось, нужно обратиться к знатоку, предварительно подготовив всё, что надо приварить. На этапе проектирования надо учесть самосвальную систему. Если она задумана, то конструктив кузова нуждается в петельных механизмах и отдельных усилителях прочности.
    Последним этапом будет регистрация самодельной модели собственного производства. ГИБДД отправит владельца и прицепом на экспертизу. Важно, чтобы лаборатория была аккредитована. Надо сохранять чеки на использованные комплектующие, а главное – сертификат на шарнирное устройство, тот самый крепежный элемент. При таком обстоятельстве его лучше покупать. Из стандартных бумаг нужны: копия паспорта владельца и авто, фотографии прицепа для легковых автомобилей своими руками, заявление в ГИБДД о постановке тягово-сцепного устройства на учет, квитанцию о госпошлине. При наличии документов раньше надо было пройти технический осмотр, положительным решением которого признавалось соответствие прицепа нормам, после чего ставили на учет и выдавали номера. Более подробна данная процедура описана в данной статье.

    Прицеп для легкового автомобиля своими руками

    • Заявление начальнику МРЭО на регистрацию прицепа.
    • Удостоверение личности.
    • Техпаспорт транспортного средства.
    • Свидетельство лаборатории разрешающие использование прицепа на дорогах общего пользования (для самодельных прицепов).
    • Документы, подтверждающие право собственности на регистрируемый прицеп (доверенность справка счёт).
    • Квитанции, свидетельствующие об уплате госпошлины и за услуги МРЭО.
    • Регистрируемый прицеп или акт технического осмотра.
    • Страховой полис ОСАГО.
    1. Написание заявления. Придя в МРЕО, необходимо написать заявление на имя начальника о постановке прицепа на учёт. Как правило, образец написания выдаётся вместе с бланком заявления.
    2. Оплата услуг и госпошлины. После написания заявления человеку выдают расчётный счёт, куда необходимо совершить оплату госпошлины, услуг МРЕО и за материалы (техпаспорт, номера).
    3. Сдача документов. После того как будет произведена оплата госпошлины и услуг квитанции вместе с необходимыми документами и заявлением сдаётся в регистрационное окошко. После можно отправляться на площадку и ожидать инспектора, который будет производить осмотр прицепа (в случае если отсутствует акт осмотра).

    Как сделать прицеп для легкового автомобиля самому

    1. Масса прицепа легкового автомобиля не должна превышать 1.8 тонны. При этом она также не должна превышать половину массы буксирующего автомобиля.
    2. Показатель статической нагрузки на центральную часть шарового шарнира сцепного устройства должен составлять от 25 КГС до 100 КГС.
    3. Общая длина прицепа не может превышать восемь метров, ширина не может быть более двухсот тридцати сантиметров, а ограничение по высоте составляет три метра.
    4. Дорожный просвет прицепа не должен быть меньше буксирующего его автомобиля.
    5. Для прицепа легкового автомобиля предусмотрено использование одной оси. Возможен вариант, двух параллельных осей, расположенных на расстоянии не более одного метра друг от друга.
    6. Тягово-сцепное устройство в целях страховки оснащается двумя несъемными отрезками троса или цепи, которые страхуют конструкцию, если вследствие поломки шарнира произойдёт разъединение сцепки.
    7. В обязательной комплектации эксплуатируемого прицепа должны присутствовать для противооткатных «башмака». Оговаривается, что они необязательно должны быть заводского производства.
    8. Конструкция должна предусматривать наличие крыльев и брызговиков, в том случае, если детали кузова не выполняют данную функцию.
    9. Тягово-сцепное устройство обязательно должно иметь заводское происхождение и соответствующий сертификат
    10. Обязательно должны быть предусмотрены крепления для фиксации номерного знака.
    11. Для подключения к бортовой сети автомобиля должен предусматриваться кабель с вилкой, схема электрооборудования при этом регламентирует ГОСТ 9209-76.

    Итак, перед тем как начать сборку желанной конструкции стоит подготовить ряд инструментов и материалов, которые потребуются на различных этапах сборки.

    1. Стальной швеллер для каркаса. Оптимальным размером швеллера для сборки каркаса автомобильного прицепа является 25х40 мм. Допускается также использование квадратной трубы с размерами 40х40 мм. Длина материала выбирается индивидуально исходя из особенностей конструкции.
    2. Листовая сталь для бортов кузова. Толщина листовой стали, из которой будут изготовлены борта кузова, должна составлять около 1 мм. Размеры необходимых листов также следует рассчитывать исходя из размеров готовой конструкции.
    3. Толстая фанера. Из неё изготавливает дно, следовательно, толщину стоит выбирать с запасом, для достаточной прочности.
    4. Ходовая часть. Тут всё опирается только на фантазию энтузиастов. Например, довольно популярно использование элементов подвески автомобилей Москвич, Волга, ЗАЗ и т. д. Нередко предпринимаются попытки построить прицеп на классическом «жигулёвском» мосте.
    5. Элементы электрооборудования. Проводка, стоп-сигналы, указатели поворотов, габариты. На рынке сейчас часто встречаются готовые решения именно для автомобильных прицепов. При этом не редко используются задние фонари от бортовых УАЗов и Газелей.
    6. Крепёжные элементы. Тут всё зависит от особенностей конструкции. Стоит отметить, что в целях повышения прочности, не стоит экономить на болтовых соединениях.
    7. Ручной инструмент. Минимальный набор ручного инструмента включает в себя следующее. Молоток, пассатижи, гаечные ключи, дрель, лобзик и болгарку. В зависимости от особенностей конструкции прицепа инструмент может как пополняться, так и быть урезан.
    8. Сварочный аппарат. Собственно элемент, без которого сборка прицепа будет просто невозможна, также потребуется найти либо опытного сварщика, либо самому иметь необходимые навыки.

    Как самому сделать прицеп для легкового автомобиля

    Самодельный прицеп, особенно, если он качественно собран, значительно увеличит возможности обычного легкового автомобиля. Несмотря на то, что существует множество разновидностей, универсальный вариант будет подходящим для любого транспортного средства и типа грузоперевозок. Помимо всех вышеперечисленных действий, прицеп можно оснастить отдельной тормозной системой, осветительными приборами и т.д. но все же эти вопросы лучше доверять профессионалам своего дела. Перед началом использования прицеп необходимо зарегистрировать в ГИБДД .
    Автомобильные сайты размещают различные варианты сборки самодельных прицепов. Мы рассмотрим последовательность изготовления своими руками автомобильного прицепа весом до 750 кг, пользование которым не предполагает получения водительских прав категории ВЕ.

    Как сделать двухосный прицеп для авто своими руками

    Если вы хотите, чтобы Госавтоинспекция разрешила вам эксплуатировать ваш самодельный прицеп, делать его своими руками нужно соответственно требованиям ГОСТ 37. 001. 220-80 «Прицепы к легковым автомобилям». Для тех, кто не желает читать первоисточник, кратко изложим основные ограничения, налагаемые этим документом на прицепы для легковых авто.

    • Прицеп должен обладать массой не более массы, буксирующего автомобиля. Причем его масса не должна превышать 1,8 тонны.
    • Прицеп без тормозного оборудования должен обладать массой не более половины массы, буксирующего легкового автомобиля.
    • Статическая нагрузка на центр шарового шарнира сцепного устройства при любой загрузке кузова должна быть от 25 КГС до 100 КГС.
    • Прицеп может быть длиннее буксирующего автомобиля не более чем в 1,5 раза. Его длина не может превышать 8 метров.
    • Прицеп может быть шире буксирующего автомобиля не более чем на 20 см с каждой стороны. Причем его ширина не должна превышать 230 см.
    • Высота этого транспортного средства для перевозки грузов не должна быть больше 1,8 ширины его колеи и не может превышать 3 м.
    • Его дорожный просвет не может быть меньше клиренса буксирующего авто.
    • Центр тяжести груженого прицепа должен располагаться не выше ширины его колеи умноженной на 0,725.
    • Прицеп для легкового авто может быть только одноосным. Допускается применение спаренной оси. Спаренная ось – это две параллельно расположенные оси, расстояние между которыми не превышает 1 м.
    • Прицеп с ровным днищем, установленный на горизонтальной площадке, должен иметь на колеса одной стороны нагрузку не более 0,55% своего веса.
    • Углы, на которые дышло должно иметь возможность отклоняться от продольной оси тягача, регламентирует ОСТ 37.001.096-77.
    • К тягово-сцепному устройству (ТСУ) для страховки должно быть прикреплено два несъемных отрезка цепи или троса. Они предназначены для того чтобы, в случае поломки или разъединения шарнира ТСУ, дышло не отцепилось от фаркопа авто.
    • Прицеп должен быть укомплектован двумя противооткатными упорами (башмаками), которые также могут быть сделаны своими руками.
    • У прицепа должны быть места для установки домкрата.
    • Рычаг управления стояночным тормозом (если он есть) должен быть съемным и находиться на правой передней части рамы или на дышле.
    • Прицеп должен иметь крылья и брызговики, прикрывающие колеса, в случае, если детали кузова не выполняют их задачи.
    • Его окраску и внешний вид регламентирует ГОСТ 7593-80.
    • Тягово-сцепное устройство должно соответствовать требованиям ОСТ 37.001.096-77 и не может быть сделано своими руками.
    • Требования к электропроводке и к приборам световой сигнализации регламентирует ГОСТ 8769-75, ГОСТ 10984-74 и ГОСТ 20961-75.
    • Для подключения к электрооборудованию автомобиля должен быть соединительный кабель с вилкой (регламентируются ГОСТ 9209-76).
    • Прицеп с колесами неидентичными колесам тягача должен быть укомплектован запасным колесом и оснащен устройством его крепления.
    • Для устойчивости отцепленного прицепа у него должны быть опорные стойки, не мешающие его буксировки.
    • Прицеп должны иметь кронштейны или площадку для крепления номерного знака.

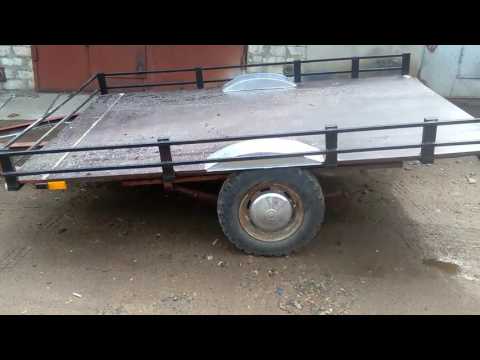

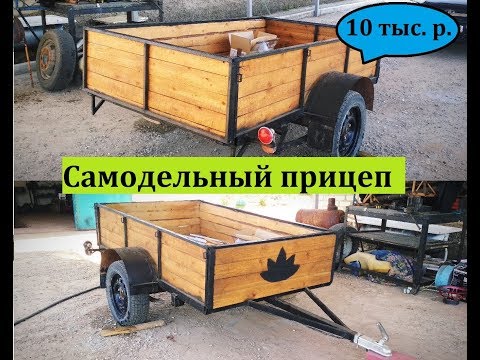

    Самодельный прицеп для легкового автомобиля: изготовление, регистрация

    Самодельный прицеп, как и модель заводского типа, должен обладать рамой, которая является основой конструкции. Ее жесткость и прочность станут определять долговечность прицепа. Для того чтобы обеспечить большую надежность, рекомендуется использовать элементы, которые будут соединены между собой методом сварки. Начинать работы необходимо с определения габаритов описываемого элемента, а точнее, ширины и длины. Размер будет определяться по внешним граням составляющих каркаса. Для того чтобы определить конечную ширину рамы, к расстоянию между внутренними гранями боковых стенок нужно прибавить толщину одной стенки, умноженную на 2. Если рама будет располагаться между колесами, а не над ними, то следует учесть зазор между болтом и шиной.
    Самодельный прицеп должен обладать цепным шаром. Для выполнения данного элемента необходимо помнить о том, что меньшая длина соединительной части указывает на быстрое реагирование при движении автомобиля. Даже незначительный боковой поворот ведущих колес приведет к тому, что прицеп резко станет перемещаться. Это может стать причиной повреждения груза и его падения. Изготавливая самодельный прицеп, нужно выбрать оптимальную длину — в пределах от 1,5 до 2,5 см. Выбирая материал, рекомендуется использовать стальные трубы квадратного сечения, которые лягут в основу рамы и соединения. Для последнего элемента понадобятся трубы в количестве 3 штук. Соединить рамы с трубой можно методом сварки, а для более высокой прочности рекомендуется произвести усиление посредством уголков. Перед сваркой мастер должен примерить элементы, чтобы сцепка была выполнена по оси конструкции. Когда изготавливаются самодельные прицепы для легкового автомобиля, на этом же этапе следует установить страховочный трос, который может быть заменён цепью. Если есть желание, то в области сцепки можно установить раскладывающееся колесо для комфортной транспортировки прицепа без автотранспортного средства.

    Самодельный прицеп для легкового автомобиля

    Для себя необходимо решить, какой должен быть грузоподъемности автомобильный прицеп (АП) – в паспортных данных авто указывается, на какую максимальную массу прицепа он рассчитан. Если какого-то материала не хватает, его придется докупить, также потребуется штекер для соединения электропроводки автомобиля с АП.
    Прицепы нередко комплектуются тентом, также у автотуристов популярны автодома, которые очень удобны в дальних путешествиях. Правда, для перевозки такой конструкции легковой автомобиль должен обладать достаточной грузоподъемностью, для буксирования хорошо подходят кроссоверы и внедорожники.

    Как можно сделать самодельный прицеп к легковому автомобилю

    Автопоезд Механическое ТС, которое сцеплено с прицепом Прицеп – ТС Которое не имеет двигателя и сделано для движения вместе с механическим ТС. Данный термин действителен для полуприцепов Транспортное средство Устройство, с помощью которого производится перевозка людей, грузов, оборудования Механическое ТС ТС, которое приводится в движение за счет двигателя
    Масса груза не может быть выше величину Которая определена для данного ТС Водитель должен следить за грузом во время движения Чтобы избежать возможности его падения либо создания помех для движения Груз не должен загрязнять дорогу или окружающую среду Закрывать внешний световые приборы ТС, нарушать устойчивость ТС Если груз признается крупногабаритным по нормам закона То он должен быть обозначен опознавательными знаками Для отдельных грузов (например, опасных) Определены специфичные правила, которые должны им соблюдаться

    Как сделать легковой прицеп своими руками

    Будущая рама будет стандартной формы, а именно — прямоугольной. Сначала требуется нарезать металлический прокат на нужную длину. Сама рама должна быть усилена, иначе на ней нельзя будет перевозить какие-то тяжелые грузы. Помимо каркаса, требуются еще и продольные балки, которые и делают его крепче.
    Закрепляться он будет с помощью двух металлических пластин. С обеих сторон корпуса привариваются поперечные металлические пластины. В них проделывается отверстие, равное ширине болта. В откидном борте также проделываются две дырки. Через них будет продеваться болт, который проходит через металлические пластины и на конце закрепляется гайками. Такой простой и дешевый способ решает проблему фиксации крышки.

    Прицеп для легкового автомобиля своими руками

    1. Изготовление рамы. Конструкция рабы должна быть надёжной и прочной от этого зависит, насколько долговечно будет изделие. Для изготовления рамы берут, профильный квадрат 40х40 мм нарезаю, и сваривают виде прямоугольника. После того как основа рамы будет готова её усиливают приваривая поперёк прямоугольника куски профильной трубы. К изготовленной основе рамы необходимо приварить каркас боковых и переднего борта сделать это можно также их профильной трубы, но меньшего размера.
    2. Прицепной узел. Учитывая, что на соединяющею ось прицепа с автомобилем приходится большая нагрузка для её изготовления нужно использовать толстостенную трубу. Также следует знать, что длина соединительного элемента должна быть не более 1.5 или 2 метра. Приваривается соединительный элемент должен минимум в четырёх местах с торца посредине прямоугольной рамы. При этом с каждой стороны соединительного элемента нужно установить ребра жёсткости виде треугольников с толстостенного листового металла.
    3. Установка замка для соединительного узла. Замок устанавливается при помощи трёх болтов, которыми он прикручивается непосредственно к соединительному элементу. Не рекомендуется приваривать замок сварочным аппаратом, так как при необходимости его заменить придётся отрезать кусок соединительной трубы. Помимо замка на соединительный элемент нужно приварить ушко для монтажа страховочного проса или цепи.
    4. Установка оси. Ось также устанавливается на каркас прицепа при помощи болтов. К предварительно приварным креплениям болтами прикручивается ось с амортизаторами. Устанавливается ось почти посредине каркаса со смешением на 10% от длины прицепа к задней его части.
    5. Обшивка бортов и дна. Как уже говорилось выше борта и дно можно зашивать OSB, листовым металлом или поликарбонатом. Крепёж материала для обшивки бортов и дна может, осуществляется саморезами, заклёпками или сварочным полуавтоматом. Каким материалом и при помощи чего обшивать борта и дно прицепа каждый выбирает сам исходя из своих предпочтений, нравов и финансовых возможностей.
    6. Установка электрооборудования. На заднюю часть прицепа устанавливаются габаритные фары с поворотами и стоп-сигналами. В передней части прицепа по его бокам устанавливаются габаритные огни. Также прицеп должен быть оборудован светоотражателями красными сзади и белыми спереди.
    1. Написание заявления. Придя в МРЕО, необходимо написать заявление на имя начальника о постановке прицепа на учёт. Как правило, образец написания выдаётся вместе с бланком заявления.
    2. Оплата услуг и госпошлины. После написания заявления человеку выдают расчётный счёт, куда необходимо совершить оплату госпошлины, услуг МРЕО и за материалы (техпаспорт, номера).
    3. Сдача документов. После того как будет произведена оплата госпошлины и услуг квитанции вместе с необходимыми документами и заявлением сдаётся в регистрационное окошко. После можно отправляться на площадку и ожидать инспектора, который будет производить осмотр прицепа (в случае если отсутствует акт осмотра).

    Усиленный прицеп для легкового автомобиля своими руками

    Передний и задний борта кузова одинаковые. Они сделаны откидными (это позволяет перевозить на прицепе длинномерные грузы), а потому их рамки, хотя и изготовлены все из той же квадратной трубы 25×25 мм, но выполнены отдельно от общего каркаса кузова. Решетка платформы сверху закрыта 2-мм дюралюминиевым листом, образующим пол кузова, а борта снаружи обшиты толстой жестью — стальным 0,8-мм листом. Пол притянут к решетке болтами М5 с потайными головками, а обшивка бортов аккуратно (точками) приварена к обвязкам и стойкам.
    Дышло самодельного прицепа двухлучевое. Выполнено из такой же прямоугольной трубы сечением 60×30 мм, что и лонжероны. Задние концы лучей дышла пристыкованы и приварены к передним концам лонжеронов с 200-мм нахлестом. Передние концы лучей сходятся на корпусе тягово-сцепного устройства и тоже приварены к нему. Оно у меня самодельное, но со своим прицепом я никогда не выезжаю на дороги общего пользования (да в этом и нет необходимости). Технические же требования просто запрещают использовать самодельные тягово-сцепные устройства.
