Замена пыльника шруса внешнего: основные моменты, подробная инструкция с фото

Замена пыльника внешнего ШРУСа: пошаговая инструкция

При выявлении повреджений пыльника внешнего ШРУСа, необходимо срочно провести замену детали. Данную операцию можно сделать самостоятельно.

Подготовка и инструменты для замены пыльника внешнего ШРУСа

Необходимые инструменты для замены пыльника:

• щётка для металла, головки и воротки;
• монтировка;
• ключи накидного и рожкового типа;
• домкрат;
• молоток;
• деревянные подставки;
• опоры противооткатные;
• жидкий ключ;
• смазка для ШРУСа;
• посудина для слива масла;
• запасной пыльник;
• небольшая доза бензина для промывания ШРУСа;
• ветошь.

Разборка и снятие пыльника внешнего ШРУСа

Загнать машину на смотровую яму или эстакаду, поставить на ручной тормоз. Под колёса обязательно установить упоры. Для максимальной безопасности, можно установить первую передачу.

Следующим шагом ослабляем гайки, затягивающей ШРУС, а также снимаем колпачок, обеспечивающего надёжность крепления привода. Приподнимаем домкратом авто, устанавливаем подпорки под пороги. Снимаем колесо, выпрессовываем шаровой узел рулевой тяги. Откручиваем два болта крепления к ступице шаровой нижней опоры.

Оцениваем состояние нижней опоры. Снимаем ступицу со шлицов на приводном вале. Существует два способа разбора привода, использующиеся исключительно в отношении внешнего ШРУСа:

Первый способ — сбивание наружной гранаты без вытягивания ШРУСа, находящегося внутри:

1. Снять хомуты, на пыльнике внешнего шарнира, разрезать и вытереть избыток смазки, присутствующей на шарнире.
2. Крепко зажать вал газовым ключем.
3. Сбить молотком ШРУС.

Минусы данного метода:

• недопустим слив с коробки масла;
• сбивание гранаты является очень неудобной операцией.

%rtb-4%

Второй способ — подразумевает полное извлечение привода:

1. Загнать монтировку между корпусами коробки передач и внутренним шарниром.
2. Вытягиваем вал, являющийся частью коробки передач. Это осуществляется с помощью простых движений вперед и назад.
3. Полностью снимаем привод.

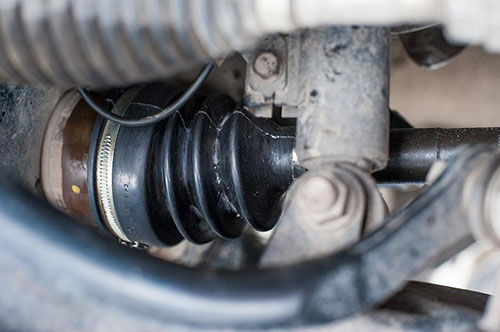

Замена пыльника внешнего ШРУСа

1. Очистка наружного покрытия привода. Для этого можно воспользоваться специальной щёткой по металлу.
2. Снимаем крепления пыльника и сам пыльник. Пыльник можно снять отверткой или целиком разрезать.
3. Стереть смазку со ШРУСа и сбить его.
4. Тщательно промыть ШРУС при помощи бензина.
5. Надеть новый пыльник и насадить промытый ШРУС на шлицы. Набить шарнир можно с помощью деревянной подставки и обычного молотка.
6. Нанести обильную смазку на середину ШРУСа.
7. Надеть пыльник на гранату, и зафиксировать его с помощью хомутов.
8. На шлицы надеть ступицу, тщательно затянуть гайку, для обеспечения надёжного крепления.
9. Установить шаровую опору и надеть колесо.

Внимательно проверьте степень затяжки болтов. Прикрутите защиту картера. Проверить уровень масла в коробке передач. Не следует снимать привод сразу с двух сторон, во избежании значительного изменения позиции шестерней.

Пыльник шруса что это



Замена ШРУСа своими руками: внутреннего, наружного, пыльника + фото и видео

ШРУС автомобиля представляет собой довольно износостойкий механизм, который выходит из строя достаточно редко. Тем не менее, если это случилось, даже у автомобилиста со стажем, устранение подобной неисправности вызовет как минимум еще один приступ мигрени, не говоря уже о «новичках» в деле автовождения.

Оглавление:

Прежде всего, выделим причины возникновения возможных неисправностей. Главной, и, можно сказать, практически единственной из них является грязь и побочные продукты, производимые работой других узлов автомобиля. Малейшее попадание частичек пыли, оседая на подвижных элементах механизма, делает их поверхность схожей с абразивом, что приводит к стачиванию во время эксплуатации. Для избежания подобной ситуации необходимо регулярно проверять узел на степень загрязнения, а также проводить замену пыльника.

Далее в статье пойдет речь о способах устранить различные виды неисправностей, ставших причиной неработоспособности узла, а именно: диагностике состояния элементов конструкции, замене пыльника, замене внутреннего и внешнего ШРУСА, будут сделаны некоторые выводы и даны практические советы, которые позволят продлить срок эксплуатации вашего автомобиля.

Диагностика ШРУСа

Сначала введем немного теории, и скажем, что ШРУСы бывают двух типов – внутренние и внешние. Внутренний ШРУС располагается в КПП, откуда механизм осуществляет передачу вращающего движения непосредственно от трансмиссии к внешнему ШРУСу. Внешний – это механизм, элементы которого соединены со ступицей колеса, откуда осуществляется процесс передачи вращательного движения к колесу от самой ступицы.

Внешний и внутрениий ШРУСы

На первый взгляд может показаться, что у них одинаковый срок эксплуатации, но, несмотря на имеющуюся схожесть конструкции и комплектующих, это не так. Например, внешний ШРУС напрямую взаимодействует с колесом, от которого принимает энергию от ударов, полученных в поездке. Пыльник ШРУСа, находящийся в «относительной» безопасности производится из мягкой резины, в большей степени, чем другие элементы узла, подверженной износу от различных воздействий климата, будь то чрезмерная сухость или влажность, температурных воздействий, контактов с переработанными нефтепродуктами и т.д. Если герметичность резинового пыльника будет нарушена, то попадающие в него песок и грязь в короткий срок приведут к неисправности внешний ШРУС.

Внешний ШРУС с пыльником

О том, что ШРУС неисправен, автомобилист может узнать по следующим признакам:

• Насыщенный хруст, слышимый на каждом повороте машины. При этом, хруст слышен не при каждом повороте руля, но лишь при поворотах во время поездки налево или направо;
• Звук «хруста», дающий о себе знать во время сцепления. Прежде всего, звук проявляется при старте из неподвижного состояния;
• Если во время диагностики был выявлен люфт на соединениях шарнира. Люфт становится отчетливо явным в процессе осмотра ШРУСа, когда колесо находится в вывешенном состоянии;
• Наличие рывков в процессе разгона.

Диагностика ШРУСа проводится следующими «нехитрыми» способами:

• Способ №1. Автомобилистом выворачивается руль в ту или другую сторону до самого упора, после чего включается передача, и делается попытка быстро стартовать с места. Наличие характерного хруста во время этой операции говорит о значительной степени изношенности «гранаты» в целом, или ее отдельных элементов, или же, что она уже находится в неисправном состоянии и требует замены.
• Способ №2. С помощью специального подъемника (иногда это можно сделать домкратом) машина приподнимается с одной стороны, или же вывешивается колесо со стороны предполагаемой поломки. В таком состоянии, проводится визуальный осмотр состояния узлов автомобиля, а также выявляется наличие возможного люфта. Обычно, люфт не обнаруживается, если только незначительный.
• Способ №3.
  С помощью подъемника, передняя часть машины вывешивается. Далее, автомобилисту следует перейти к первой передаче, или на некоторых автомобилях включить «D». Проявление неисправности ШРУСов таком состоянии не заставит себя долго ждать: при вращении колес должен быть слышен отчетливый хруст.

Еще на этапе «первичного осмотра», при поднятом автомобиле, можно сделать некоторые выводы. Например, как только ШРУС становится виден, следует обратить внимание на его внешний вид. Целостность гофрированной резинки как правило является свидетельством отсутствия неисправностей. Если же налицо нарушение герметичности ШРУСа, и повсюду видны следы вытекшей смазки из пыльника, это говорит об упущенном моменте возможного ремонта, поскольку грязь и песок уже могли сточить подвижные элементы конструкции, что и привело к проблемам при вождении.

Порванный пыльник ШРУСа

Иногда еще можно обойтись только заменой пыльника, но, в любом случае, лучшим решением станет поездка в автосервис на проведение комплексной диагностики.

Ремонт или замена ШРУСа?

Если автолюбитель, не проводив регулярный осмотр ШРУСа, допустил значительное повреждение основных элементов, то продолжая на волне «экономии» начинает думать о ремонте, в надежде избежать столь дорогостоящего ремонта. Однако, даже специалисты автосервиса в таких случаях чаще все разводят руками. И дело здесь совсем не в желании всеми силами продать дорогостоящую услугу автомобилисту.

Элементы ШРУСа очень тесно связаны между собой, вследствие чего возникают условия обеспечивающие значительный износ в секторах, где присутствуют значительные нагрузки. Утечка смазки и скапливание мусора на поверхностях усиливают абразивный эффект, усугубляющий коррозию и ускоряющий износ.

Таким образом, автомобилистам с небольшим опытом вождения следует думать не о ремонте ШРУСа, а его замене. Сложность конструкции и технологии их производства сводят на нет шансы провести ремонт самостоятельно – такова цена отсутствия внимания к автомобилю.

Новый ШРУС

Самостоятельная замена ШРУСа или его комплектующих — достаточно трудоемкий и долгий процесс, и у человека, не имеющего опыта в этом деле, могут возникнуть трудности. Для проведения замены комплектующих потребуется самый обычный набор инструментов:

1. Целый ШРУС, новые пыльники, смазка и хомуты;
2. Обычный домкрат, или специальный подъемник;
3. Коробка с ключами.

Замена пыльника ШРУСа своими руками

Сегодня не существует такого пособия для автомобилиста, содержание которого бы дало конкретные знания по самостоятельной замене пыльника ШРУСа. При необходимости замены обоих пыльников, лучше сделать это последовательно, начиная с внутреннего. После замены необходимо, чтобы прошло достаточное количество времени, когда внешний пыльник станет настолько изношенным, что потеряет всякую работоспособность. Процесс самостоятельной замены пыльников достаточно трудоемкий, потому на его реализацию требуется огромное количество времени и денежных средств.

Пыльник ШРУСа с хомутами

Но при возникновении подобной ситуации можно не ждать, пока выйдет из строя другой пыльник, а сразу демонтировать вал и произвести замену наружного и внутреннего пыльника одновременно. При возникновении неисправности одного из узлов, функциональные возможности второго также ставятся под сомнение, поскольку нагрузка на рабочий узел сильно увеличивается. Тем более, что если демонтаж одного из ШРУСов уже был произведен, то сделать, то же самое со вторым не составит особого труда.

Одним из самых эффективных способов продления жизни ШРУСа вашего автомобиля является обычная проверка смазки в шарнирах и ее замена, осуществляемая своевременно и проводимая регулярно. Такой лайфхак позволит машине проехать два-три десятка тысяч километров, избежав крупных расходов на оплату ремонтных работ. Менять ШРУС автосервисе – это довольно дорогостоящая операция, поэтому покупка даже шестого-седьмого пыльника в результате окажется дешевле новых шарниров.

Перейдем к непосредственно ремонтным работам, проходящих в несколько этапов:

1. Сначала сливается масло из КПП, в предварительно приготовленную пятилитровую канистру. Подготавливается инструмент на семнадцать для снятия сливной пробки.
2. Снимаются крепежные болты колеса, после чего, с помощью домкрата, машина поднимается с нужной стороны. Проводится снятие колеса.
3. Бруском зажимается педаль тормоза, после чего откручивается гайка ступицы. Обычно, для этого подходит головка на тринадцать и удлинитель нужного размера. Все открученные гайки потребуется заменить на новые. Выкрутив гайку ступицы, нужно выкрутить шаровую опору, после чего, отведя стойку, нужно извлечь хвостовик внешнего ШРУСа из ступицы.
4. Следующим на очереди будет внутренний шарнир. Для его извлечения нужно монтажкой уверенно упереться в коробку, после чего сковырнуть ШРУС. С первого раза это может не получиться, но, прилагая достаточное количество усилий, без рывков, постепенно граната обязательно выйдет.
5. После этих действий ШРУС вместе с валом извлекается со стороны со стороны поворотного кулака.

Сняв все необходимое, переходят к самой замене пыльника. Вооружившись выколоткой, нанося точные удары по ШРУСу, его снимают с вала. Для удобства процесса, хомуты порванного пыльника нужно ослабить и сдвинуть подальше.

Демонтировав ШРУС, его промывают в растворителе до тех пор, пока имеющаяся в нем смазка не будет полностью удалена. Очистив от следов старых нефтепродуктов, его ставят на вал, тщательно смазав новой смазкой. Шарнир аккуратно вбивается в вал через выколотку из мягкого металла.

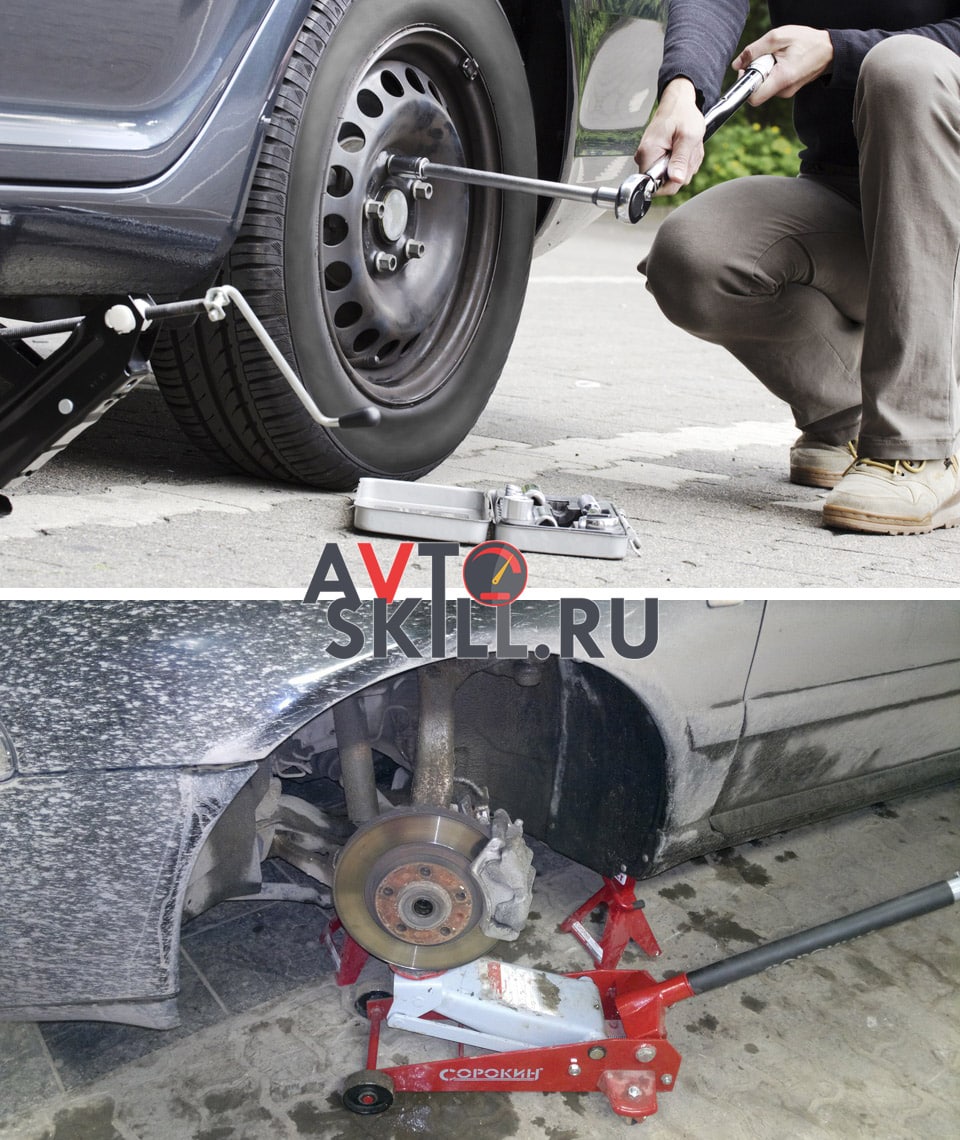

Замена пыльника ШРУСа своими руками

Хомут пыльника, расположенного на самом валу, крепко затягивается, и надевается другая его сторона. Следующим шагом ШРУС ставится по центру хода, что делается для возможности немного поддеть один из его краев чем-нибудь острым, для обеспечения свободного прохождения воздушных потоков, что обезопасит от различных повреждений, вызванных избыточным внутренним давлением.

Теперь остается затянуть второй хомут и перейти к сборке: внутренний ШРУС устанавливается в КПП — стопорное кольцо издаст щелчок, подсказывающий момент устанавливать шаровую опору, разобравшись с которой остается только закрепить гайку ступицы и установить колесо. В конце работ, в КПП заливается новое масло.

Подробнее про замену пыльников внутреннего и внешнего ШРУСов можете посмотреть в полезных видео:

Замена наружного ШРУСа

После смены пыльника по вышеуказанной инструкции, смена внешнего шарнира не должна вызвать каких-то серьезных затруднений:

1. Работы начинаются со снятия колеса.
2. После снятия колеса, откручивается гайка ступицы, проводится демонтаж суппорта с наружными частями тормозной системы;
3. В последнюю очередь снимают шаровую опору и рулевой наконечник.

Фото-инструкция разбора опубликована выше.

ШРУС извлекается молотком, которым его выстукивают через приготовленную подставку. Шлицевой крепеж сразу поддается, но иногда приходится применить чуть большие усилия (не стоит переусердствовать!). Освободив пыльник от хомутов, необходимо выкрутить его в сторону коробки передач – теперь остается вытянуть ШРУС на поверхность, в случае возникновения каких-либо затруднений – выбивать через прокладку молотком.

Снятие старого наружного ШРУСа

Смена комплектующих выглядит следующим образом:

1. На вал устанавливается пыльник, осуществляется замена стопорного кольца;
2. Начиненный смазкой новый ШРУС ставится на вал. Его забивают молотком через деревянную либо металлическую (но мягкую) проставку;
3. Закрепляется пыльник, затягиваются хомуты;
4. Все устройство монтируется в ступицу;
5. Происходит остальная сборка подвески.

Подробнее про замену наружного ШРУСа своими руками смотрите в следующем видео:

Замена внутреннего ШРУСа своими руками

Если успешно преодолеть вышеуказанные трудности, то замена этого узла пройдет значительно проще. Процесс смены внутреннего ШРУСа возможен только при нахождении под автомобилем, что также требует либо наличие специального углубления, либо подъемника. В целом, внутренний ШРУС заменяется практически так же, как и внешний.

Сам процесс ремонтных работ выглядит следующим образом:

1. Сначала снимаются болты крепеления (обычно их шесть). После этого весь шарнир держится только на одном фланце в КПП;
2. Максимально выкрутив руль в одну сторону, добиваемся выпадения ШРУСа.
3. Все комплектующие ШРУСа снимаются, проводится их диагностика, замена и смазка, после чего все действия повторяются в обратном порядке.

Замена внутреннего ШРУСа своими руками

Более подробно про замену внутреннего (и внешнего) ШРУСа можете посмотреть в этом видеоролике:

Заключение

Какими бы тяжелыми ни были вышеперечисленные действия, помните, что большинства из них можно избежать, проводя регулярную диагностику пыльника и остальных частей узла. В статье была наглядно показана невозможность проведения ремонтных работ с поврежденными элементами, и подробно описана процедура замены на новые. Надеемся, описанные выше советы помогут продлить срок службы вашего автомобиля

Замена ШРУСа своими руками: внутреннего, наружного, пыльника + фото и видео

5 (100%) 3 проголосовало

Замена пыльника шруса: наружного и внутреннего

Диагностика и ремонт17 ноября 2019

Для передачи крутящего момента к управляемым колесам используются валы со специальными шарнирами, закрытыми резиновыми чехлами. При разрушении кожуха происходит вымывание смазки и попадание пыли на трущиеся поверхности. Своевременная замена пыльника ШРУСа позволяет снизить затраты на ремонт и продлевает срок эксплуатации шарнира.

Проверка состояния пыльников

Для проверки состояния резинового чехла необходимо осмотреть поверхность детали, поворачивая приводной вал. Поиск поврежденной детали производится на подъемнике или при снятом колесе, для улучшения видимости используется карманный фонарик или переносная лампа.

На поверхности не допускаются разломы или разрывы, для дополнительной проверки рекомендуется ощупать поверхность чехла рукой. Если на поверхности пыльника присутствует смазка, то необходимо разобраться с причиной появления замасливания.

Процедура замены пыльника наружного ШРУСа

Процедура замены пыльника наружного ШРУСа, имеющего унифицированную конструкцию, идентична для большинства автомобилей с приводом на передние колеса. Работы выполняются на эстакаде или смотровой яме.

Перед началом ремонта необходимо приобрести новый чехол (оригинальный или от альтернативного производителя) с комплектом металлических крепежных хомутов. Также требуется приобрести смазку, которая вводится во внутреннюю часть пыльника.

Необходимые инструменты

Минимальный набор инструментов, необходимых для выполнения ремонта:

• механический или гидравлический домкрат;
• упоры под колеса и вспомогательные подставки для удержания кузова;
• металлическая щетка для очистки поверхности от присохшей грязи;
• молоток и зубило;
• ветошь для протирки;
• набор гаечных ключей и головок;
• динамометрический ключ;
• отвертка с плоским жалом и плоскогубцы;
• лопатка для нанесения смазки в полость чехла.

Ход работы

Последовательность действий при замене внешнего пыльника:

1. Поставить автомобиль на яму, затянуть ручной тормоз и установить под задние колеса упоры.
2. Ослабить гайки или болты крепления колесного диска к ступице, а затем поднять кузов на домкрате.
3. Установить под порог страховочные упоры (при их отсутствии допускается применение запасного колеса с доской).
4. Демонтировать колесо, а затем снять фиксаторы центральной гайки (для удержания используется шплинт или загнутая в пазы фаска гайки).
5. Отвернуть гайку, для выполнения процедуры потребуется помощь второго человека, который нажмет на педаль тормоза.
6. Демонтировать тормозные колодки и суппорт, который отводится в сторону (снятие шланга не требуется). Суппорт крепится болтами к поворотному кулаку, размер и расположение головок зависят от модели автомобиля.
7. Стянуть тормозной диск. Если деталь прикипела к ступице, то необходимо воспользоваться молотком. Удары наносятся через деревянную прокладку, предотвращающую повреждение поверхности диска.
8. Отвернуть болты, соединяющие ступицу и корпус амортизационной стойки. Перед разборкой необходимо счистить слой грязи щеткой и протереть поверхность ветошью.
9. Потянуть ступицу на себя, выводя шлицы вала из отверстия.
10. Демонтировать старый чехол, воспользовавшись ножом или отверткой. Одновременно удаляются старые хомуты, повторно использовать крепления не рекомендуется.
11. Аккуратно удалить старую смазку со следами воды или загрязнений с поверхности шарнира. Снятие смазки производится деревянной лопаткой и чистой ветошью или тряпками.
12. Снять внешний шарнир вместе с корпусом. Для выполнения задачи потребуется помощь напарника, который не позволяет разъединить шарнир вала около картера коробки передач. Шарнир снимается с оси с помощью зубила и молотка (в конструкции используется внутреннее стопорное кольцо, которое сжимается при ударе).
13. Протереть вал и ШРУС от остатков смазки, допускается разобрать узел и промыть детали бензином.
14. Собрать узел и нанести на детали слой смазки, вещество плотно набивается во все полости и пазы.
15. Надеть новый пыльник на вал, в полость чехла предварительно добавляется порция смазки.
16. Соединить шарнир и полуось, предварительно совместив посадочные зубцы.
17. Надеть на штатные места хомуты, а затем установить снятые детали. При затяжке резьбы необходима затяжка, рекомендованная заводом-изготовителем.

Вариант без снятия

Процедура снятия и установки чехла без разъединения вала и шарнира предусматривает использование специального приспособления, которое растягивает резиновый пыльник. Способ используется в случаях, когда разъединить детали без разрушения металлических элементов невозможно (из-за коррозии или конструктивных особенностей).

Методика снижает затраты времени на ремонт, но при растяжении пыльника возможно повреждение эластичного материала. Кроме того, возникают сложности с заполнением внутреннего объема смазкой.

Возможные проблемы

Распространенной проблемой является прикипание шарнира к валу. Если ступица крепится болтом, то для разъединения деталей необходимо закрутить болт в отверстие до упора. После того как деталь упрется в торец оси, следует еще сделать 2-3 оборота гаечным ключом, что позволит снять шарнир. Если крепление осуществляется гайкой, то потребуется полностью снять полуось, а затем зажать привод в тисках. Плотная фиксация детали позволит сбить шарнир зубилом, но если контакт разъединить не удается, то придется разрезать внутреннее кольцо ШРУСа болгаркой.

Ход работ при замене пыльника внутреннего ШРУСа

Для замены защитного резинового чехла внутреннего ШРУСа потребуется:

1. Демонтировать колесо, тормозной суппорт и диск.
2. Отсоединить точки крепления ступицы от амортизатора, а затем снять ступицу с приводной полуоси. На части машин необходимо вынуть шаровую опору из посадочного гнезда на поворотном кулаке, а затем снять ступицу.
3. Снять хомуты, удерживающие пыльник на картере коробки передач. Поскольку при снятии хвостовика из корпуса трансмиссии вытекает жидкое масло, то необходимо подложить ветошь.
4. Вынуть стопорное кольцо, удерживающее трипоиды, а затем аккуратно вытянуть привод из картера, пометив маркером положение деталей.
5. Отметить маркером положения трипоидов, а затем демонтировать тройник.
6. Промыть детали в бензине и протереть сухой тряпкой.
7. Установить на вал новый пыльник, заполнить узел смазкой и произвести обратную сборку привода. При монтаже необходимо нанести смазку на тройник и трипоиды.
8. После установки вала в коробку смонтировать хомуты, а затем установить на штатные места снятые детали подвески.

Как действовать при разрыве пыльника в дороге?

При разрыве пыльника в дороге необходимо поднять кузов машины на домкрате, а затем удалить через отверстие старую смазку и ввести порцию свежего вещества. Поврежденный участок закрывается целлофановым пакетом или обматывается изоляционной лентой или канцелярским скотчем. Подобная защита рассчитана на пробег до 500 км по сухой дороге. Если движение осуществляется в сырую погоду, то рекомендуется проверять состояние пакета через каждые 30-40 км, поскольку попадание грязи в смазку приводит к ускоренному износу шарнира.

Порвался пыльник ШРУСа — обновить без снятия и как заменить самому в гараже

Сам пыльник меняется за 20-30 минут, если руки растут из того места. Но когда его нет, когда запчасть приходится ждать днями, тогда придёт на помощь простой гаражный способ обновить временно пыльник.

Временно обновить пыльник ШРУСа

Временная защита — обновляем пыльник

Порвался пыльник ШРУСа. До его замены обмотал пленкой и скрепил изолентой. На изоленте прошел не одну тысячу километров, пока не пришел долгожданный пыльник и все «Ок».

Для временного использования хватит, чтоб добраться до мастерской или гаража.

Можно вместо плёнки пакет или перчатку. Эта времянка служит для того, чтобы потом не потерять ступицу и подшипник.

По идее если пыльник порван, там уже вода и песок. Надо снимать, мыть, новую смазку и новый пыльник.

А вообще описан дорожный ремонт пыльника. Только при наличии пищевой пленки это гораздо удобнее, быстрее и в принципе реально хватает надолго. Джиперы и квадроциклисты знают.

Полезно и интересно: Димексид в мотор – полезная штука, но нужно обязательно видеть его последствия!

Как заменить порванный пыльник без снятия ШРУСа на новый прямо в гараже

Замена пыльника ШРУСа без снятия привода

Вообще, пыльники на ШРУСах можно менять, не снимая привода. Главное освободить наружный конец из ступицы. А дальше, новый пыльник одевается как презерватив через весь вал, главное правильно вывернуть наизнанку. Далее разрезается старый, новый на место и новые хомуты, ну и смазкой свежей наполнить. Новые пыльники ШРУСов очень эластичные даже в маленьком отверстии.

А уж если по технологии…

Откручивайте гайку привода (возможно придется заменить). Если там Макферсон (а он на переднем приводе применяется почти всегда, да и на кроссоверах небольших — тоже очень часто встречается), то откручиваем гайку шаровой (если не снимается — то откручивайте гайку не полностью, затем аккуратно стучите молотком, чтобы не повредить резьбу и снимаете гайку), тянем рычаг вниз (одобряется использование ломика или монтажки).

Все, ступица оттягивается в сторону и вытаскиваем наружную часть привода. Затем, с помощью монтажки (монтировки/друга с ломом/друга-качка с большой отверткой) поддеваем внутренний ШРУС и вытягиваем привод.

Привод на столе. Снимаем хомуты, снимаем стопорное кольцо, соединяющее оба привода, и он «раскалывается» (но пока найдете его, все в смазке будете — поэтому имейте хорошее мыло с песочком — пригодится).

Меняете пыльник, до характерного щелчка соединяете обе половинки, ставите стопорное колечко, натягиваете пыльник на место, затягиваете хомуты и ставите все на место. Всё Ок.

И ещё посмотрите: Как за 30 сек поменять повреждённый «сосо» (вентиль) не снимая колеса — шиномонтажники бесятся в сторонке!

Добра Вам на дороге! Ни жезла — ни ям! Следите за моими новыми публикациями — дальше ещё интереснее будет!

Как Поменять, замена на Универсальный Силиконовый, Как Подобрать Если Порвался, Установка Своими Руками

Непосредственное назначение пыльника ШРУСа — защита от попадания пыли и грязи в сложный узел шарнира равно угловых скоростей. Помимо этого, благодаря своей конструкции пыльники эффективно удерживают смазочный материал, необходимый для обеспечения нормальной и продолжительной работы узла. Эти защитные детали имеют форму, напоминающую конус, и выполнены из эластичного литьевого полиуретана, резины или силикона, и зачастую их можно встретить в магазинах под таким названием, как чехлы ШРУСа. Силиконовые пыльники ШРУСов появились на рынке относительно недавно и завоевали популярность благодаря своим превосходным эксплуатационным характеристикам и высокой надежности.

Пыльник ШРУСа

Если же выяснилось, что пыльник порван или имеет явные признаки разгерметизации, то владельцу автомобиля следует незамедлительно обратиться в станцию технического обслуживания или осуществить замену самостоятельно. Цены на пыльники достаточно низкие, гораздо дороже могут обойтись именно работы по их монтажу. Замена пыльника ШРУСа своими руками существенно сэкономит бюджет, а учитывая возможный опыт автовладельца в подобном ремонте автомобиля, не займет много времени на подобные работы – в среднем, если порвался пыльник ШРУСа, применяя правильный алгоритм, его замена может занять около 2-3 часов.

Первые признаки необходимости замены

Для каждого автолюбителя должен войти в правило периодический визуальный осмотр всех деталей и узлов автомобиля. Особое внимание при этом нужно уделять именно таким защитным элементам ходовой как пыльники. И если вопрос замены этих деталей при явном разрыве поверхности будет однозначным, то не столь заметные признаки их скорого выхода из строя стоит отдельно выделить. Итак, в автомобиле потребуется замена пыльника ШРУСа при следующих симптомах, которые можно выявить, не снимая деталь, а именно:

• Наличие на поверхности резинового чехла микротрещин, разломов и других мелких повреждений, которые можно выявить, сдавливая или деформируя деталь;
• Явное изменение цвета отдельных участков пыльника, что может говорить о наличии негативного химического воздействия на материал, из которого он изготовлен;
• Потеря эластичности всей детали или отдельных ее участков;
• Обнаружение маслянистых подтеков, пятен и т.п. на поверхности пыльника или его соединения со ШРУСом.

Маслянистые подтеки на поверхности пыльника

Разлом на поверхности резинового чехла

Подобные признаки с большой долей вероятности свидетельствуют о том, что пыльники скоро порвутся и малейшее замедление с их заменой может привести к гораздо большим затратам по замене гранаты.

Подбор пыльника

При выборе пыльников стоит обратить внимание на их разновидности. Существует наружный и внутренний пыльник ШРУСа, при этом размеры внутреннего несколько больше. Также на сегодняшний день на рынке автомобильных деталей можно встретить универсальный пыльник ШРУСа, который можно установить на большинство автомобилей. Подбор пыльника ШРУСа необходимо осуществлять в зависимости от категории транспортного средства.

Новый пыльник ШРУСа

Также стоит отметить, что в большинстве случаев пыльник ШРУСа для левой и правой стороны автомобиля имеют некоторые отличия по размерам. Так, пыльник правого ШРУСа может быть несколько длиннее левого, в зависимости от марки и модели транспортного средства.

Последовательность операций по замене детали

Без снятия ШРУСа заменить пыльники не представляется возможным, поэтому владельцу автомобиля необходимо основательно подготовиться к сложной технической операции со снятием всего вала. Существуют так называемые разъемные пыльники, однако их надежность находится на крайне низком уровне.

Разъемный пыльник

Многие теоретические информационные материалы преподносят читателям не совсем корректную информацию о том, как поменять пыльник ШРУСа, рекомендуя осуществлять отдельную замену по мере износа внутренних или внешних чехлов. По мнению многих специалистов, такие утверждения могут стать лишь причиной достаточно частого проведения ремонтных работ. Замену рекомендуется осуществлять комплексную, т.е. необходимо менять пыльник наружного ШРУСа вместе с пыльником внутреннего.

Ауди Q7. Замена пыльника ШРУСа

Перед тем, как заменить пыльник ШРУСа автомобиль необходимо установить на смотровую яму или на подъемник. При этом некоторые автолюбители осуществляют частичный слив масла из КПП, хотя многие обходятся и без этой операции. Меняем пыльник ШРУСа, учитывая нижеприведенный универсальный алгоритм.

Снятие узла производится после вывешивания и откручивания того переднего колеса, со стороны которого осуществляется замена. На следующем этапе откручивается гайка ступицы, предварительно удалив защитный колпачок с посадочного места. Затем при помощи головки или накидного ключа соответствующего размера откручиваются болты крепления шаровой опоры, которые крепят ее к поворотному кулаку.

При помощи металлического упора (небольшого ломика или монтировки) следует вынуть привод из посадочного отверстия в корпусе КПП. Одновременно оттягивая поперечный рычаг вниз, необходимо отвести поворотный кулак со стойкой наружу и вытянуть шлицевой конец сначала внутреннего ШРУСа, а затем и внешнего из ступицы.

Сняв ШРУС, необходимо удалить хомуты, которые удерживают пыльник и произвести внешний осмотр узла. Поврежденный пыльник удаляется с посадочного места, а старая смазка смывается при помощи специальных растворов или обычной солярки.

Замена пыльника ШРУСа

Установка пыльника ШРУСа осуществляется с использованием плоской отвертки, с помощью которой его можно продвинуть по валу, оттягивая от его поверхности. Новой смазкой обильно обрабатывается рабочая поверхность ШРУСа. Кроме того, ею заполняется внутренняя полость пыльника. На заключительном этапе устанавливаются хомуты, которые зажимают пыльник в неподвижном положении. Сборка остальных деталей осуществляется в обратной последовательности.

Заключение

Как видно из приведенного материала, процедура замены защитных пыльников не столь сложна, а при наличии минимальных навыков слесарных работ позволяет сэкономить не только деньги, но и собственное время.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

5 Признаков неисправного ШРУСа (и стоимость замены в 2020 г.)

Последнее обновление: 27 мая 2020 г. ваша передача. Мощность передается с постоянной скоростью вращения при небольшом трении.

Ищете хорошее онлайн-руководство по ремонту? Щелкните здесь, чтобы увидеть 5 лучших вариантов.

Другими словами, мощность двигателя плавно передается на колеса автомобиля, независимо от угла поворота рулевого колеса.

ШРУСы можно найти в полноприводных и переднеприводных автомобилях. Что касается заднеприводных автомобилей с раздельными задними подвесками, то на концах полуосей задней оси будут ШРУСы.

Имеется резиновый чехол, который защищает ШРУСы, называемые «чехлами CV», а также внешний и внутренний шарниры.

Топ 5 симптомов неисправного ШРУСа

Есть определенные предупреждающие знаки, на которые следует обратить внимание, когда дело доходит до отказа ШРУСа. Ниже приведены 5 наиболее распространенных симптомов плохого ШРУСа:

# 1 — Консистентная смазка для кромок шины

Когда вы обнаруживаете смазку по краю шины, особенно от разрыва или крошечной трещины, это может быть признак того, что у вас может быть плохой ШРУС.При значительном повреждении ШРУС на ободе и внутренней части колеса может быть видна более темная смазка.

# 2 — Поворот вызывает громкие шумы

Когда вы поворачиваете рулевое колесо и слышите такие звуки, как щелкающий или хлопающий звук, весьма вероятно, что у вас сломан или изношен ШРУС. Вы можете проверить это, выполнив следующие действия:

1. Переключите передачу на задний ход
2. Поверните колесо до упора в одну сторону,
3. Нажмите на педаль газа.

Вы будете двигаться по кругу, поэтому убедитесь, что вокруг вас нет места. По мере движения назад по кругу хлопки должны становиться громче, если у вас плохой ШРУС. Вам придется заменить шарнир или весь вал в сборе.

# 3 — Bouncy Driving

Если вы едете по ровной дороге с твердым покрытием, а ваш автомобиль все еще подскакивает, скорее всего, у вас неисправный ШРУС. В этом можно убедиться, зайдя в автомагазин, где ремонтируют трансмиссии.

# 4 — Вибрация

Изношенный или поврежденный ШРУС будет вибрировать во время движения. ШРУСы в таком состоянии не смогут правильно балансировать во время вращения. Чем больше вы ускоряетесь, тем сильнее становятся вибрации.

Когда вибрации становятся слишком сильными, автомобилем становится труднее управлять, и это влияет на общее впечатление от езды. Это означает, что вождение станет менее комфортным и менее безопасным для всех, кто находится в машине.Единственное решение здесь — заменить ШРУС.

# 5 — Движение вызывает стук

ШРУС, который изношен в результате чрезмерного использования, будет издавать звук стука. Этот шум может исходить от внутреннего шарнира на переднеприводном автомобиле.

Для заднего привода он может исходить как от внешнего, так и от внутреннего шарнира. Стук также может исходить от дифференциала.

Чтобы выполнить самодиагностику проблемы с суставом, включите задний ход и увеличьте скорость, а затем уменьшите скорость.Поочередно переключайтесь между ускорением и замедлением и прислушивайтесь к более громким стукам. Это доказательство плохого ШРУСа.

Стоимость замены ШРУСа

Сам ШРУС может стоить от 95 до 210 долларов. Наем механика для выполнения замены будет стоить от 165 до 800 долларов.

Цена в основном зависит от того, заменяете ли вы двойную или одинарную ось. Стоимость замены шарнира равных угловых скоростей для двойной оси будет примерно вдвое дороже, чем для одиночной оси, при этом стоимость деталей для двойного хода составляет от 150 до 400 долларов.

Таким образом, общая стоимость найма механика для выполнения замены составляет от 230 до 1180 долларов.

Еще одним фактором является марка и модель вашего автомобиля, а также то, насколько сложно им будет выполнить замену. Очевидно, что чем больше времени им нужно, тем выше стоимость услуги.

Помните, что это крупномасштабная работа по обслуживанию, поэтому ваш автомеханик или механик также должны провести общую проверку безопасности, особенно обуви и осей. Если на шинах есть смазка, может быть утечка из башмаков CV.

Кроме того, любые сильные щелчки, которые раздаются при повороте, означают, что вам может потребоваться также заменить ось.

.

Как отремонтировать или заменить шарниры постоянной скорости

Внезапные отказы шарниров равных угловых скоростей случаются редко, но ШРУСы изнашиваются и могут выйти из строя в результате потери смазки или загрязнения консистентной смазкой (обычно из-за неисправного пыльника). Выход из строя ШРУС обычно вызывает различные симптомы: Треск или щелчок при повороте. Это почти всегда указывает на изношенный или поврежденный внешний ШРУС.Быстрый способ проверить это условие — включить задний ход, повернуть рулевое колесо в сторону и повернуть автомобиль назад по кругу (сначала проверьте зеркало заднего вида!). Если шум становится громче, это подтверждает диагноз и необходимость замены шарнира или вала в сборе. «лязг» при ускорении, замедлении или при переводе коробки передач в привод . Этот вид шума может происходить из-за чрезмерного люфта во внутреннем шарнире на переднеприводных двигателях, внутреннем или внешнем шарнире в независимой подвеске с задним приводом, или от ШРУСов карданного вала или карданного шарнира в трансмиссии RWD или 4WD.Однако имейте в виду, что такой же шум может быть вызван чрезмерным люфтом в шестернях дифференциала. Быстрый способ проверить диагноз здесь — это поднять автомобиль задним ходом, попеременно ускоряя и замедляя движение. Если лязг или дрожь более выражены, это свидетельствует о плохом внутреннем суставе. Гудящий или рычащий звук. Иногда из-за недостаточной смазки внутреннего или внешнего ШРУСа этот симптом чаще возникает из-за изношенных или поврежденных ступичных подшипников, неисправного подшипника промежуточного вала в коробках передач с полуосями равной длины или из-за изношенных подшипников вала в трансмиссии. Дрожь или вибрация при ускорении . Иногда это может быть вызвано чрезмерным люфтом во внутренних или внешних шарнирах, но наиболее вероятной причиной является изношенный внутренний плунжерный шарнир. Эти виды вибрации также могут быть вызваны плохим подшипником промежуточного вала в коробках передач с полуосями одинаковой длины. На автомобилях с передним приводом с поперечно расположенными двигателями такая вибрация также может быть вызвана ослаблением или износом опор двигателя / коробки передач. По этой причине резиновые втулки в верхнем «ремешке крутящего момента» или «собачьей кости» на этих двигателях также должны быть проверены, чтобы исключить такую ​​возможность. Вибрация, увеличивающаяся со скоростью . Этот симптом редко бывает вызван неисправным ШРУСом или дисбалансом полуоси переднего привода. Несбалансированная шина или колесо, шина или колесо неправильной формы или погнутый обод являются наиболее вероятными причинами. ПРОВЕРКА ШРУСОВ И ЗАМЕНА ПЫЛЬЦА Первое, что всегда следует проверять, — это пыльники вокруг всех четырех ШРУСов автомобиля или минивэна с передним приводом. Сапоги следует осматривать на предмет трещин, трещин, разрывов, проколов, повреждений от истирания, ослабленных или отсутствующих зажимов.Поврежденные ботинки следует заменить как можно скорее, потому что продолжение движения с поврежденным ботинком требует проблем. Если смазка внутри еще не потеряна или не загрязнена, скоро это произойдет. Это быстро приведет к выходу из строя шарнира равных угловых скоростей, если он еще не был поврежден. Замена поврежденного пыльника на цельный пыльник OEM или послепродажного обслуживания — это работа, потому что полуоси должны быть сняты с автомобиля. Снятие оси необходимо, потому что сначала необходимо снять ШРУС с вала, чтобы можно было установить новый пыльник.Альтернативой здесь является замена поврежденного пыльника ремонтным комплектом с раздельной загрузкой. САПОГИ РАЗЪЕМНЫЕ Разъемный пыльник (также называемый Quick Boot) не требует снятия оси и может быть установлен с валом и шарниром на месте. Это метод быстрого исправления, который экономит много труда и времени. Но шов ботинка должен быть тщательно проклеен, чтобы обеспечить герметичное соединение, и нельзя трогать ботинок во время отверждения клея (обычно от 30 до 60 минут или более в зависимости от температуры и способа нанесения).У других типов сапог с разрезом есть маленькие винты, которые скрепляют уплотнение. Ни один из типов раздельных ботинок не будет таким же прочным или долговечным, как цельный, но для временного исправления они работают достаточно хорошо. Разъемный пыльник также может быть более доступной альтернативой замене полуоси, поворотного кулака и ступичного подшипника, если внешний ШРУС не проталкивается через поворотный кулак из-за сильной коррозии (проблема, с которой я недавно столкнулся на старой моей машине) . Единственная проблема с раздельной загрузкой CV, которую я вижу, — это найти ее в магазинах запчастей.Раньше их продавали во многих магазинах, но сейчас их сложно найти. Один из источников, который я нашел в Интернете, — www.thecvman.com. Они продают ремонтные комплекты с раздельной загрузкой CV примерно за 24,95 долларов плюс стоимость доставки. Другой источник — Autozone. Порван пыльник ШРУСа. Это плохая новость для стыка . потому что он позволяет смазке вытекать, а грязи и воде до Как только ботинок начинает протекать, вскоре следует отказ соединения. СБОЙ ЗАГРУЗКИ Когда пыльник вышел из строя, всегда есть некоторая неуверенность в состоянии ШРУСа, а также в том, загрязнен ли он грязью и / или получил ли он износ или повреждение.Если соединение издает шум, очевидно, что соединение является историей и требует замены. Но что, если он не шумит? Безопасно ли устанавливать раздельный пыльник или заменять оригинальный пыльник и повторно использовать соединение? Большинство сбоев загрузки обнаруживаются спустя долгое время после сбоя. Плохой ботинок можно не заметить до тех пор, пока автомобиль не будет обслуживаться или пока кто-нибудь не исследует причину шума или вибрации. Следовательно, к тому времени, когда будет обнаружен плохой пыльник, соединение может быть уже сухим и / или загрязненным грязью. Если смазка изнутри поврежденного пыльника кажется зернистой при растирании между пальцами, значит, смазка и соединение загрязнены. Необходимо очистить и проверить соединение, а также заменить смазку. Очистить шарнир, пока он еще находится в автомобиле, сложно. Для этой цели существуют аэрозольные растворители и аналогичные продукты, но самый тщательный способ очистить ШРУС — это снять и разобрать его. После того, как соединение было разобрано, его можно осмотреть на предмет износа или повреждений, которые не видны снаружи. РАЗБОРКА И ОСМОТР ШРУСОВ Разобрать ШРУС не составит труда, если умеешь. Первый трюк — снять ШРУС с конца полуоси. Некоторые шарниры просто отсоединяются, в то время как другие удерживаются стопорным кольцом или стопорным кольцом, которое необходимо сначала освободить. После снятия шарнира его можно разобрать, наклонив внутреннее кольцо в одну сторону. Для этого вставьте дюбель или аналогичный инструмент в шлицы внутреннего вала и наклоните кольцо до упора в одну сторону.Это обнажит один из шариков, который можно вытащить из окна клетки с помощью небольшой отвертки. Затем внутреннее кольцо наклоняется в противоположную сторону, чтобы можно было удалить следующий шар, и так далее, пока все шары не будут удалены из окон клетки. Теперь клетку можно повернуть вбок, что позволяет вынуть ее и внутреннюю обойму из корпуса. На что обращать внимание: вмятины, выбоины, трещины, сколы, шероховатости, отслаивание и т. Д. На поверхности шариков или дорожек во внутренней и внешней дорожках.Окна клетки также должны быть проверены на наличие ямок, износа или трещин. Каждый шар должен плотно прилегать к соответствующему окну клетки, потому что неплотность здесь часто вызывает щелчки или хлопки, связанные с изношенным ШРУСом. ШРУСы представляют собой узлы с прецизионной посадкой, поэтому шары следует содержать в порядке, чтобы их можно было собрать в тех же положениях, что и раньше. Каждый шар и гусеница развивают уникальный рисунок износа по мере старения соединения, поэтому смешивание шариков может изменить допуски и создать проблемы, которых не существовало до разборки соединения. Если на ШРУСе нет износа или повреждений, его можно использовать повторно. Если он не прошел техосмотр или явно неисправен, его необходимо заменить. В любом случае, прежде чем ШРУС вернется на вал, он должен быть заполнен смазкой для ШРУСов (никогда обычной смазкой для шасси!). Специальная смазка обычно прилагается к сменному пыльнику вместе с инструкциями по уплотнению соединения. Около трети смазки обычно помещается в шарнир, а оставшаяся часть помещается в пыльник, прежде чем он станет резервуаром для шарнира.Существуют некоторые споры относительно того, насколько смазка действительно перемещается внутри шарнира и пыльника во время движения автомобиля, но она существует для определенной цели, поэтому ее следует использовать. УСТАНОВКА ЗАГРУЗКИ Когда новый пыльник устанавливается поверх шарнира, он должен быть правильно расположен как на шарнире, так и на корпусе. У большинства ботинок есть выступ на внутреннем диаметре обоих концов, который входит в канавку на обеих сторонах, чтобы обеспечить плотное прилегание. Установленные сапоги нельзя гнуть, перекручивать или сворачивать.Если пыльник не в своей нормальной форме, ослабьте зажим и «отрыгните» его, осторожно вставив отвертку между кромкой пыльника и карданным валом или корпусом шарнира. Это должно позволить достаточному количеству воздуха в ботинке вернуться к своей нормальной форме. Зажимы пыльника должны быть установлены в соответствии с инструкциями производителя транспортного средства или инструкциями, прилагаемыми к заменяемому пыльнику или шарниру. Для некоторых типов зажимов требуются специальные инструменты для затяжки / обжима, для других — нет. Другие элементы, которые также должны быть проверены: На трансмиссиях с передним приводом с полуосями равной длины следует проверять карданный шарнир промежуточного вала, подшипник и опорный кронштейн на предмет ослабления, покачивая колесо вперед и назад и наблюдая за любым движением.Плохой подшипник потребует замены подшипника или вала. Утечка масла трансмиссии вокруг внутренних ШРУСов. Это может указывать на неисправное уплотнение вала коробки передач. Для замены сальника необходимо снять полуоси. ЗАМЕНА ШРУСОВ Когда ШРУС вышел из строя и его необходимо заменить, существует множество вариантов замены: новые шарниры, модернизированные шарниры и полная замена узлов вала с новыми и / или модернизированными шарнирами.Многие профессиональные установщики предпочитают комплектные валы в сборе, поскольку они устраняют беспорядок, связанный с заменой отдельных соединений, и экономят время установки. Многие валы также имеют пожизненную гарантию, которая избавляет от опасений по поводу возврата (или, по крайней мере, покрывает стоимость замены и трудозатраты). Степень сложности снятия полуоси с автомобиля с передним приводом значительно варьируется от приложения к другому. Для некоторых приложений требуются специальные инструменты. Для отделения нижней шаровой опоры от поворотного кулака может потребоваться съемник шаровой опоры или вилка.Чтобы протолкнуть задний поворотный вал ШРУС через ступицу колеса, часто требуется специальный съемник. В некоторых японских приложениях вал должен быть выдавлен, что часто приводит к повреждению ступичных подшипников. На некоторых автомобилях внутренние короткие валы ШРУСов удерживаются в коробке передач стопорным кольцом и не могут быть сняты без помощи съемника оси. Некоторые старые модели Chrysler даже требуют снятия крышки трансмиссии, чтобы можно было освободить удерживающий зажим внутри дифференциала до того, как можно будет вытащить валы.Некоторые приложения (например, более старые Ford Escorts) также требуют использования вспомогательного инструмента (или снятия только одного вала за раз), чтобы предотвратить выскальзывание шестерен дифференциала. Общая процедура выглядит следующим образом: 1. Ослабьте гайку ступицы моста, когда колесо находится на земле, используя прерыватель или динамометрический ключ. Не следует использовать ударный гаечный ключ, потому что удары молотком могут повредить исправный ШРУС, а также шестерни дифференциала в коробке передач.Тормоза следует применять, чтобы автомобиль не раскачивался. На автомобилях, в которых гайка ступицы была заклепана, чтобы удерживать ее на месте, НЕ пытайтесь открутить гайку. Просто выключи это. ПРИМЕЧАНИЕ. Большинство производителей автомобилей рекомендуют заменять гайку ступицы моста. После использования гайка теряет способность сохранять крутящий момент. Поэтому старую гайку следует выбросить и заменить новой. 2. Поднимите автомобиль и поддержите его под поперечиной шасси или боковыми поручнями, чтобы передняя подвеска могла свободно висеть.Теперь колесо можно снять. 3. Что будет дальше, зависит от того, как внутренний ШРУС прикреплен к коробке передач в сборе: Если шарнир прикреплен болтами к поворотному валу (например, шарнир Rzeppa с поперечной канавкой, который можно найти на многих импортных автомобилях), сначала отсоедините внутренний ШРУС, а затем отделите внешний шарнир от ступицы поворотного кулака. Во многих случаях применения GM внутренний вал карданного шарнира удерживается в дифференциале стопорным кольцом (кроме левой стороны автоматики).Чтобы вытащить вал, нужен специальный съемник оси скользящего молота. Если внутренний шарнир «вставляется» в трансмиссию, а поворотный вал является частью картера шарнира (шарнирный шарнир треноги и шарниры Rzeppa с двойным смещением), внешний шарнир должен быть отсоединен от поворотного кулака, прежде чем внутренний шарнир можно будет вытащить. трансмиссии. Чтобы отделить внешний шарнир от поворотного кулака, один конец поворотного кулака (нижний шаровой шарнир или стойка Макферсона) должен быть отсоединен, чтобы оставался достаточный зазор, чтобы протолкнуть внешний поворотный вал обратно через поворотный кулак. В тех случаях, когда легче всего отсоединить поворотный кулак от стойки (например, GM), необходимо будет отсоединить хомут тормозного шланга и снять тормозной суппорт с его крепления. В случаях, когда отсоединение шарового шарнира представляет собой путь наименьшего сопротивления (например, Ford и Chrysler), может также потребоваться отсоединение стабилизатора поперечной устойчивости от нижнего рычага подвески и / или рулевой тяги от поворотного кулака. Когда поворотный кулак может свободно вращаться, конец полуоси можно протолкнуть назад через ступицу колеса (на этом этапе может потребоваться съемник).ЗАПРЕЩАЕТСЯ стучать по концу вала, так как это может привести к повреждению ступичных подшипников, шлицев ступицы, шестерен дифференциала или любого ШРУСа. Как только конец вала освободится, НЕ позволяйте ему висеть. Поддерживайте его куском проволоки до тех пор, пока нельзя будет снять или отвинтить внутренний шарнир от коробки передач. Если вы позволите полуоси свисать или потяните за него, то внутреннее соединение разъединится. Установка вала происходит в обратном порядке. После того, как все снова собрано вместе и колесо встало на свое место, необходимо установить и затянуть гайки ступицы в соответствии со спецификациями с помощью динамометрического ключа (не ударного пистолета, если не используются торцевые головки). Другие статьи о FWD и CV-Joint: Основы CV-шарниров, часть 1 FWD Краткое руководство Проверка шарниров и полуосей с постоянной скоростью Как восстанавливаются шатуны Щелкните здесь, чтобы увидеть больше технических статей Carley Automotive

.

Нужна ли замена ШРУСов?

Ticka-ticka-ticka-ticka. Это звук, который издает ваша машина, когда вы поворачиваете на малой скорости с почти полной блокировкой? Вероятно, это ваши ШРУСы, вот наше руководство по их замене.

Прежде всего: что такое ШРУС?

CV означает постоянную скорость, а ШРУС обеспечивает вращение колес с постоянной скоростью, независимо от движения подвески автомобиля вверх и вниз.

Типичный комплект ШРУСов будет включать смазку для ШРУСов и пыльник ШРУСы ШРУСы находятся на обоих концах валов, приводящих колеса (часто называемых « полуоси » или приводные валы в переднеприводных автомобилях), независимо от будь то автомобиль передний, задний или полноприводный.Внутренние ШРУСы соединяют вал с трансмиссией, позволяя перемещаться между ними, в то время как внешние ШРУСы позволяют движение между валом и колесами.

Хотя ШРУСы встречаются на задних колесах (на заднеприводных и полноприводных автомобилях), они редко выходят из строя, поэтому здесь мы имеем дело в основном с ШРУСами на передней части переднеприводных автомобилей. Однако принцип их изменения и их действия тот же. Точно так же внутренние ШРУСы переднеприводного автомобиля редко вызывают проблемы, поскольку они не должны перемещаться так близко, как внешние ШРУСы, которые должны учитывать управляемость колес, а также приводную силу от двигатель.Итак, в этой статье мы сосредоточимся на внешних ШРУСах передней оси.

Карданный вал и ШРУС в сборе в сборе

Шум ШРУС:

Не нужно натренированное ухо, чтобы уловить характерный щелкающий звук, который издает изношенный передний ШРУС, хотя, поскольку деградация постепенная, может пройти некоторое время, прежде чем водитель это заметит. Припаркуйтесь на ровной и гладкой поверхности с большим свободным пространством. Полностью поверните колесо в одном направлении и опустите автомобиль вперед, плавно ускоряя и удерживая колесо в устойчивом положении.Повторите то же самое в обратном направлении. Изношенный ШРУС будет издавать характерный щелкающий звук в этих условиях, и его следует заменить, прежде чем появится вероятность того, что он полностью распадется. Шум усиливается по мере ухудшения состояния компонентов.

CV Замена шарнира:

Хотя замена ШРУСа не очень сложна, есть много компонентов, которые необходимо снять или снять, чтобы добраться до него.Перед началом работы убедитесь, что у вас есть все необходимые инструменты и правильная запасная часть, потому что, как только вы начнете, ваш автомобиль будет выведен из строя, пока компонент не вернется на место.

Безопасность прежде всего: выньте ключи из замка зажигания и отсоедините аккумулятор, чтобы предотвратить случайное заведение автомобиля. Если у вас нет такой роскоши, как автомобильный подъемник, вам необходимо поднять автомобиль домкратом и убедиться, что он надлежащим образом поддерживается опорами оси (на гладкой, ровной поверхности) с правильной номинальной массой на них.Снимите колесо, затем, если есть, снимите пылезащитный колпачок в центре ступицы. Затем обычно идет шплинт, а затем большая шестигранная гайка, которую нужно удалить. Мощный пневматический или электрический ударный гаечный ключ должен быстро справиться с этим, но если у вас его нет под рукой, потребуется длинная торцевая планка и головка хорошего качества — они могут быть очень тугими. Чтобы ослабить гайку, необходимо, чтобы ось не вращалась.

.

как это работает, симптомы, проблемы

Обновлено: 14 мая 2020 г.

Все переднеприводные автомобили имеют шарниров постоянной скорости или ШРУСы на обоих концах приводных валов (полуоси). Внутренние ШРУСы соединяют приводные валы с трансмиссией, а внешние ШРУСы соединяют ведущие валы с колесами.

Многие заднеприводные и полноприводные автомобили, а также грузовики также имеют ШРУСы.

ШРУСы необходимы для передачи крутящего момента от трансмиссии на ведущие колеса с постоянной скоростью, обеспечивая при этом подъем и опускание подвески. В переднеприводных автомобилях ШРУСы передают крутящий момент на передние колеса при поворотах. Чаще всего используются ШРУСы двух типов: шаровые и треножные. В переднеприводных автомобилях ШРУСы шарового типа используются с внешней стороны приводных валов ( ШРУСов наружных ), а ШРУСы типа треноги в основном используются с внутренней стороны (ШРУСы ШРУСа внутренние ). ).

Реклама — Продолжить чтение ниже

Проблемы ШРУСа

ШРУС набивается специальной смазкой и плотно закрывается резиновым или пластиковым чехлом, который удерживается на месте двумя зажимами. ШРУС не требует обслуживания и может прослужить очень долго, пока не будет поврежден защитный пыльник ШРУСа. Нередко можно увидеть автомобили с пробегом более 300 000 км, которые все еще имеют оригинальные ШРУСы.

Самая частая проблема с ШРУСами — трещины или повреждения защитного чехла.Как только это происходит, смазка выходит наружу, а внутрь попадают влага и грязь, в результате чего ШРУС изнашивается быстрее и в конечном итоге выходит из строя из-за отсутствия смазки и коррозии. Обычно сначала ломаются наружные пыльники ШРУС, так как они должны выдерживать большее движение, чем внутренние. Ботинки CV обычно проверяются во время регулярных проверок. Ваш механик будет искать трещины, разрывы и другие повреждения.

Признаки повреждения пыльника ШРУСа или износа ШРУСа

Смазка, выходящая из небольшой трещины или разрыва, является ранним признаком выхода из строя пыльника ШРУСа.Если повреждение больше, вы можете увидеть темную смазку, разбрызганную на внутренней стороне обода колеса и вокруг области внутри ведущего колеса, как на фотографии.
Если автомобиль продолжит движение с поврежденным пыльником ШРУСа, ШРУС изнашивается и в конечном итоге выходит из строя. Наиболее частым признаком износа внешнего ШРУСа является щелчок или треск при повороте. Обычно шум становится громче при ускорении в поворотах. В худшем случае сильно изношенный внешний ШРУС может даже распасться во время движения, что может создать потенциально опасную ситуацию.
Отказ внутреннего ШРУСа случается редко. Одним из симптомов неисправного внутреннего ШРУСа является поперечное (из стороны в сторону) тряска или вибрация при ускорении. Изношенный внутренний ШРУС может также вызывать стук при переключении с привода на задний ход или от ускорения к замедлению.

Ремонт ШРУСов

Если поврежденный пыльник ШРУС был обнаружен на ранней стадии, обычно достаточно просто заменить пыльник и заново набить на ШРУС свежую смазку.Это намного дешевле, чем замена всего ШРУСа или карданного вала. Замена пыльника ШРУСа стоит от 180 до 350 долларов. Деталь обычно не очень дорогая, но для ее замены требуется изрядное количество труда. Пыльник ШРУС обычно продается в комплекте со свежей смазкой и новыми зажимами.
Если изношен сам ШРУС, то ремонту не подлежит; ее придется заменить новой или отремонтированной деталью. Иногда ШРУС отдельно не идет. В этом случае необходимо будет заменить весь приводной вал.Замена приводного вала в ремонтной мастерской могла стоить от 380 до 800 долларов.

Реклама — Продолжить чтение ниже

Если вы планируете самостоятельно заменить пыльник ШРУСа или приводной вал, вам понадобится сильный динамометрический ключ (или прерыватель) и головка подходящего размера, чтобы ослабить контргайку главного ШРУСа или гайку ступицы (на фото) потому что очень плотно. Кроме того, будьте готовы к тому, что в большинстве случаев нижний шаровой шарнир придется вынимать, и это может быть довольно сложно обойтись без специальных инструментов.Гайку ступицы также необходимо будет повторно затянуть до указанного момента после завершения ремонта. См. Инструкции и характеристики крутящего момента в руководстве по ремонту.

---

.
