Если Вы хотите узнать больше об автостекле, то спросите у него самого. На любом стекле – лобовом, заднем, боковом – всегда есть маркировка. И поверьте, информации, которая в ней содержится, значительно больше, чем можно представить неподготовленный человек.
Образец маркировки приведен ниже:
Стрелочками обозначена важнейшая информация.
1. Производитель и товарный знак. На примере указан производитель «Pilkington» — известный производитель.
Маркировка римскими цифрами указывает тип автостекла:
I Ветровое стекло, упрочненное,
II Ветровое стекло, многослойное, обычное,
III Ветровое стекло, многослойное, обработанное,
IV Пластиковое стекло
V Не ветровое стекло с коэффициентом светопропускания не ниже 70%,
V-VI Двойное стекло с коэффициентом светопропускания ниже 70%.
2. Код страны, где была проведена сертификация. В данном случае – Финляндия. Чаще всего
|
1 |
Германия |
19 |
Румыния |
|
2 |
Франция |
20 |
Польша |
|
3 |
Италия |
21 |
Португалия |
| 4 |
Нидерланды |
22 |
Россия |
|
5 |
Швеция |
23 |
Греция |
|
6 |
Бельгия |
24 |
Ирландия |
|
7 |
Венгрия |
25 |
Хорватия |
|
8 |
Чехия |
26 |
Словения |
|
9 |
Испания |
27 |
Словакия |
|
10 |
Югославия |
28 |
Беларусь |
|
11 |
Англия |
29 |
Эстония |
|
12 |
Австрия |
31 |
Босния и Герцеговина |
|
13 |
Люксембург |
32 |
Латвия |
|
14 |
Швейцария |
37 |
Турция |
|
16 |
Норвегия |
42 |
ЕЭС |
|
17 |
Финляндия |
43 |
Япония |
|
18 |
Дания |
|
|
3.
Знак указывает на соответствие американскому стандарту
4. Месяц и год изготовления автостекла. В данном случае: май 2001 года.
Кроме маркировки автостекла могут иметь и другие элементы.
Лобовое стекло:
Пятка крепления зеркала – элемент крепления зеркала, наклеенный на стекло и поставляемый в комплекте, если это предусмотрено производителем автомобиля.
Датчик дождя – наклеенный на автостекло датчик, передающий сигнал включения дворников при увлажнении.
Датчик света – оптический датчик, передающий сигнал включения габаритных огней и других световых приборов при понижении общей освещенности.
Датчик влажности– датчик запотевания, передает сигнал включения кондиционера или обдува стекла.
Верхняя тонировка – Затемненная полоса (солнцезащитная) в верхней части стекла. Служит для повышения комфорта езды в солнечную погоду.
Молдинг – декоративный или силовой элемент.
AS—марка – указывает качество оптической прозрачности автостекла AS 1, 2 или 3. AS 1 – наиболее оптически чистое стекло.
Окошко под номер VIN – Прозрачное окошко для того, чтобы не скрывать VIN (Vehicle Identification Number – Идентификационный Номер Автомобиля).
Торговая марка – логотип производителя автостекла.
Шелкография – элемент стекла, предназначенный для скрытия элементов крепления и клея, защиты их от воздействия солнечных лучей. Обычно это черная пластиковая полоса по периметру.
Заднее стекло также может содержать большое количество дополнительных элементов. Их расположение можно увидеть на соответствующем рисунке.
Следует различать автостекла по типу.
Для лобового стекла обычно используются многослойные стекла, так называемый триплекс. При его изготовлении между двумя слоями стекла размещается клейкая пластиковая пленка.
Для задних и боковых стекол обычно используют закаленное однослойное автостекло, хорошо известное как сталинит. При изготовлении оно проходит стадию специальной термической обработки, которая повышает как прочность стекла, так и его хрупкость. Закалка создает в стекле предварительные напряжения, которые обеспечивают разрушение стекла при повышенных нагрузках. При этом стекло раскалывается на большое количество мелких осколков, не имеющих острых граней, что значительно повышает безопасность людей в салоне автомобиля.
При замене автостекла часто приходиться отвечать на вопрос: «Какого цвета Ваше стекло?» Действительно, лобовые стекла, точнее, триплекс, бывыет бесцветным, тонированным, с солнцезащитным фильтром, атермальным.
Заводская пятипроцентная тонировка бывает зеленоватого, голубоватого или бронзового оттенка. Полоса солнцезащитного фильтра также может быть голубого, серого, бронзового или зеленого цвета. Сталинит, то есть боковые или задние стекла, бывают бецветными, тонированными (заводской тонировкой) или атермальными.
Чтобы определить какого цвета Ваше автостекло, нужно подложить под стекло лист белой бумаги так, чтобы часть его была видна через стекло, а часть – напрямую. При рассмотрении листа в таких условиях оттенок Вашего стекла будет явственно виден. Если Вы видите, что бумага имеет цветной оттенок, значит и Ваше стекло имеет заводскую тонировку, соответственно и заказывать Вам придется не прозрачное автостекло, а стекло с определенным оттенком.
Источник: Хоттабыч-авто: автостекла для иномарок.
При цитировании материалы активная ссылка на сайт обязательна
Парктроник в помощь водителю Автостекло – менять или ремонтировать? Парктроники Полировка фар
Расшифровка формул стеклопакетов и стёкол, ГОСТ 24866-2014

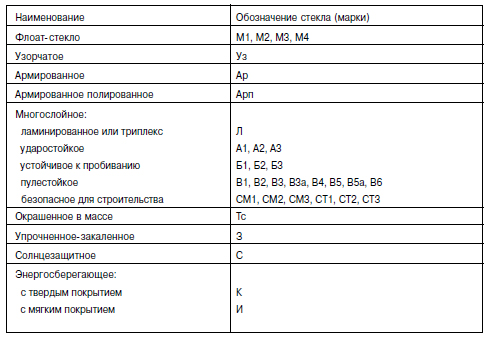

В соответствии с ГОСТ 24866-2014 приняты следующие обозначения:
СПО — стеклопакет однокамерный.
СПД — стеклопакет двухкамерный.
СПТ — трёхкамерный стеклопакет (в ГОСТе не регламентирован).
М0, М1 — стекло листовое бесцветное. Самое качественное стекло М0, оно используется для измерительных инструментов и оптических приборов, для остекления его применение нецелесообразно. Для остекления используется марка М1, она допускает лишь незначительные искажения и структурные недостатки, соответствует также ГОСТу 111.
У — стекло узорчатое.
А — стекло армированное. На этапе производства внутрь закладывается сетка из малоуглеродистой стали.
Ап — стекло армированное полированное.
Р1А, Р2А, Р3А, Р4А, Р5А — стекло многослойное ударостойкое. Чем больше число, тем падение с больше высоты выдерживается (от 1,5м до 9м).
Р1В, Р2В, Р3В — стекло многослойное взломостойкое.
Чем больше число, тем больше ударов топором / молотком выдерживается (от 30 до свыше 70).
С1, Бр1, Бр2, Бр3, Бр4, Бр5, Бр6 — стекло многослойное пулестойкое. Защита от патронов 18,5мм; 9×18мм; 9×21мм; 9×19мм; 5,45×39мм/7,62×39мм; 7,62×54мм и 12,7×108мм соответственно.
SB1, SB2, SB3, SB4, SB5, SB6, SB7, EXV45, EXV33, EXV25, EXV19, EXV15, EXV12, EXV10 — стекло многослойное взрывостойкое. SB и EXV это разные методики испытания, чем больше число, тем большей мощности и с более близкого расстояния взрыв выдерживается (до 125 кг ТНТ).
СМ1, СМ2, СМ3, СМ4 — стекло многослойное безопасное при эксплуатации.
Чем больше число, тем при большей высоте падения 45-киллограммового мешка стекло предотвращает риск порезов и ран (от 30см до 2м).
Т0, Т1 — стекло окрашенное в массе. В соответствии с нормами в скобках указывается цвет, число по аналогии с М0 и М1 обозначает марку.
E15, E30, E45, E60, E90, E120, E180, EW15, EW30, EW45, EW60, EW90, EW120, EW180, EI15, EI30, EI45, EI60, EI90, EI120, EI180 — стекло огнестойкое. Число означает время достижения предельного состояния в минутах. Состояния: E — потеря целостности, W и I — разные методы расчёта потери теплоизолирующей способности.
З — стекло закаленное.
ТП — стекло термоупрочнённое.
Ст — стекло солнцезащитное с твёрдым покрытием.
См — стекло солнцезащитное с мягким покрытием.
Дт — стекло декоративное с твёрдым покрытием.
Дм — стекло декоративное с мягким покрытием.
К — стекло низкоэмиссионное(энергосберегающее) с твёрдым покрытием.
И — стекло низкоэмиссионное(энергосберегающее) с мягким покрытием.
TP — терморазрыв дистанционной рамки (в ГОСТе не регламентирован).
ТД — тепловая дистанция дистанционной рамки (в ГОСТе не регламентирована).
Xe — заполнение межстекольного пространства ксеноном.
Kr — заполнение межстекольного пространства криптоном.
Ar — заполнение межстекольного пространства аргоном.
Руководство для потребителей по пониманию стандартов стекла, используемых в окнах, дверях и световых люках
Введение
На этих веб-страницах представлен общий обзор стандартов, спецификаций и методов испытаний, используемых в производстве окон, дверей и световых люков в отношении стекла и систем остекления.
. Эти совместные усилия AAMA и Альянса производителей стеклопакетов (IGMA) призваны объяснить на языке потребителей, что означает каждый из стандартов, чтобы потребители могли определить, есть ли допустимые характеристики в стекле в их окнах, дверях или световые люки. Также включены часто задаваемые вопросы домовладельцев и рекомендации по оценке потенциальных проблем.
Отказ от ответственности : Этот обзор предназначен только для общего ознакомления. Мы не даем никаких гарантий и не несем никакой ответственности в отношении использования, точности или полноты информации, содержащейся в этом справочном руководстве. Требования и характеристики, представленные здесь и в упомянутых документах, являются отраслевыми ссылками и не представляют допуски или допуски отдельных производителей стекла, остекления, окон, дверей или световых люков. Во всех случаях обращайтесь к производителю продукта за информацией и критериями, относящимися к конкретным продуктам и системам.
Типы стекла
Стекло используется для обеспечения света и обеспечения обзора с любой стороны на другую.
Он может быть прозрачным, с покрытием, тонированным и изолирующим. Несколько типов стекла могут использоваться в окнах, дверях и световых люках по всей Северной Америке. Стандарты, касающиеся производства основного стекла, описаны в других документах. Ниже приведены определения для распространенных типов стекла.
Отожженное
«Отожженное стекло» — это основное стекло, изготовленное с использованием стандартного флоат-процесса. Все стекла для окон, дверей и световых люков в Северной Америке изготавливаются методом отжига. Это также известно как отожженное стекло, если оно не подвергается последующей термообработке.
Термически обработанное: закаленное и термически упрочненное
«Термообработанное стекло» — это стекло, подвергнутое предварительному напряжению путем нагревания с последующим внезапным охлаждением для придания ему в два-четыре раза большей прочности, чем обычное отожженное стекло. Существует два основных типа термообработанного стекла: термоупрочненное и закаленное стекло.
Закаленное стекло также известно как закаленное стекло. Когда он ломается, он распадается на мелкие кусочки. Закаленное стекло можно использовать в качестве безопасного остекления; однако термоупрочненное или отожженное стекло нельзя использовать в качестве безопасного остекления без ламинирования.
Многослойное
Сертификационный знак для многослойного стекла пример«Многослойное стекло» представляет собой сборку, состоящую из двух или более слоев одного из вышеперечисленных типов стекла с промежуточным материалом между ними. Во многих случаях многослойное стекло может использоваться в качестве безопасного остекления при условии, что оно отвечает применимым требованиям. Многослойное безопасное стекло будет иметь гравировку или маркировку, аналогичную показанной ниже, что указывает на соответствие стандарту ANSI Z97.1.
Проводной
«Армированное стекло» — это стекло со встроенной проволочной сеткой. Он в основном используется в огнеупорных продуктах и не должен использоваться в качестве безопасного остекления.
Его использование в жилых зданиях значительно сократилось, и его не рекомендуется использовать в районах, где существует вероятность воздействия человека.
Стеклопакет (IGU)
Стеклопакет или IGU представляет собой две или более оконных стеклянных панелей, расположенных на расстоянии друг от друга и герметизированных для образования единого узла с заполненной воздухом или газом (например, аргоном) полостью между стеклами. Стеклопакеты изготавливаются из стекла различных типов и толщины. В качестве части конструкции также может использоваться термоупрочненное, закаленное или многослойное стекло. Большинство стеклопакетов изготавливаются из стекла одинаковой толщины, используемого для всех оконных стекол, но для других типов продукции и специальных применений, таких как звукоизоляция, потолочное остекление или безопасность, могут потребоваться стекла разных типов и/или толщины.
поверхности стеклопакета с двойным остеклением (изображение предоставлено IGMA) Для простоты описания поверхности стеклопакета с двойным остеклением пронумерованы в соответствии со следующим правилом: поверхность 1 (поверхность, обращенная наружу), поверхность 2 (внутренняя поверхность наружного стекла).
), поверхность 3 (внешняя поверхность внутреннего стекла) и поверхность 4 (поверхность со стороны помещения). Применение той же последовательности нумерации к стеклопакету с тройным остеклением дает поверхности с 1 по 6, к стеклопакету с четырьмя стеклами — с 1 по 8. стекла. Исторически распорки обычно изготавливались из алюминия. Для уменьшения теплопередачи через кромку стеклопакета и повышения общих тепловых характеристик и сопротивления конденсации может оказаться полезным использование дистанционной рамки из материалов с меньшей теплопроводностью.
Обычно прокладки содержат влагопоглотитель для удаления влаги из полости стеклопакета. Влагопоглотители снижают точку росы влаги внутри полости, что снижает вероятность образования конденсата внутри стеклопакета.
Конструкция стеклопакета основана на системе уплотнения кромок (герметик, влагопоглотитель и прокладка), используемой для скрепления стеклопакета и герметизации его опорных элементов.
Система уплотнения кромок выполняет пять основных функций:
- Сохранение зазора между стеклами
- Удаление влаги между стеклами для ограничения внутренней конденсации
- Предотвращение проникновения влаги в пространство
- Сохранение газовых наполнителей в пространстве
- Обеспечение герметичности по периметру стеклопакета
8 Производительность
Использование тонированного стекла
Хотя прозрачное стекло является наиболее распространенным стеклянным компонентом стеклопакетов, тонированное стекло может использоваться для уменьшения бликов, снижения поступления солнечного тепла или в качестве архитектурного элемента. Чаще всего используются оттенки бронзы, серого и зеленого. Степень оттенка зависит как от состава, так и от толщины стекла. Тонированные стекла обычно размещают на внешней стороне стеклопакета. Может потребоваться термическая обработка, чтобы уменьшить потенциальное напряжение и поломку из-за поглощенного тепла.
Использование нанесенных пленок
Характеристики стекла можно изменить за счет использования пленок, нанесенных на одну или несколько поверхностей стекла или стеклопакета.
Пленки, наносимые после установки стекла («продукты вторичного рынка»), как правило, изготавливаются из полиэстера и в некоторых случаях могут придавать стеклу отражающий вид или эффект одностороннего зеркала. Эти пленки могут быть предназначены для уменьшения выцветания тканей на мебели, улучшения звукоизоляции, улучшения защиты от бликов или, в некоторых случаях, для повышения безопасности в случае разбития стекла. Однако обычно существуют неизвестные или непреднамеренные побочные эффекты, которые могут снизить эффективность продукта другими способами, сократить срок его службы и негативно повлиять на внешний вид.
В настоящее время стандартов на пленку для вторичного рынка не существует, и использование этих пленок может привести к аннулированию гарантии, предоставляемой производителем окон, дверей, световых люков или стеклопакетов.
Перед нанесением таких пленок домовладельцам рекомендуется ознакомиться с инструкциями по уходу и эксплуатации, а также с гарантией производителя пленки и окна, двери, светового люка или стеклопакета.
Низкоэмиссионные покрытия для стекла
Другое применение пленок или покрытий в стеклопакетах — это низкоэмиссионное стекло. Доступны два типа покрытий Low-E: «твердое покрытие» или пиролитическое и «мягкое покрытие» или напыление.
Низкоэмиссионное стекло имеет одно или несколько металлических покрытий, нанесенных на стекло, которые используются для отражения теплового излучения или подавления его передачи, тем самым снижая передачу тепла через стекло. Существует множество различных покрытий Low-E, каждое из которых предназначено для пропускания через них определенных спектров света и энергии, что обеспечивает различные тепловые характеристики для удовлетворения потребностей различных климатических условий.
Альтернативная конструкция стеклопакета включает пластиковые пленки Low-E, подвешенные внутри стеклопакета.
Вместо внутренних стекол эти пленки подвешиваются за счет крепления к дистанционной системе. Они дают возможность использовать высокоэффективные низкоэмиссионные покрытия без дополнительного веса и общей толщины, типичных для традиционных стеклопакетов с тройным или четырехслойным стеклопакетом. Визуальные неровности могут возникнуть, если пластиковая пленка сморщится или отсоединится от прокладочной системы. Для этого типа конструкции не существует отраслевых стандартных спецификаций, и для решения любых проблем следует связаться с производителем продукта.
Подразделение оптики HOYA GROUP | Обозначение типов стекла |
Вверх > Техническая информация > Обозначение типов стекол
1. Обозначение групп
Оптические стекла классифицируются на группы на основе показателей преломления (n d ) и чисел Аббе (ν d ).
Таблица 1
Соответствие группы/обозначения
обеспечивает удобную справочную информацию для определения «эквивалентных» типов стекла между HOYA и SCHOTT.
| Имя группы | ШОТТ | Имя группы | ХОЙЯ | ШОТТ | |
|---|---|---|---|---|---|
| Флуоровая коронка | ФК | ФК | Флинт | Ф | Ф |
| Корона Dense Fluor | ФКД | ФК | Плотный бариевый кремень | БАД | БаСФ |
| Плотная фосфатная коронка | PCD | ПСК | Плотный кремень | ФД | СФ |
| Боросиликатная коронка | ББС | БК | Особый плотный кремень | ФДС | СФ |
| Корона | С | К | Флуор Флинт | ФФ | ТиФ |
| Бариевая коронка | БАК | Бак | Светлый лантановый кремень | ЛАФЛ | ЛаФ |
| Плотная бариевая коронка | БАКД | СК | Лантановый кремень | ЛАФ | ЛаФ |
| Бариевая коронка повышенной плотности | БАСЕД | ССК | Ниобиевый кремень | НБФ | ЛаФ |
| Светло-лантановая корона | ЛАКЛ | ЛаК | Танталовый кремень | ТАФ | ЛаФ, ЛаСФ |
| Лантановая корона | ЛАК | ЛаК | Плотный ниобиевый кремень | НБФД | ЛаФ, ЛаСФ |
| Танталовая корона | ТАС | ЛаК | Плотный танталовый кремень | ТАФД | ЛаСФ |
| Краун Флинт | КФ | КФ | Аномальная дисперсионная корона | АЦП | — |
| Сверхлегкий кремень | ЛСЭ | ЛЛФ | Аномальный дисперсионный кремень | АДФ | КзФС |
| Бариевый кремень | БАФ | БаФ | Корона с низким двулучепреломлением | ББК | — |
| Светлый кремень | FL | ЛФ | — | — | — |
1) Обозначение прессованных заготовок стеклянных линз и полированных стеклянных линз.
Все описанные здесь оптические стекла безопасны для окружающей среды и изготовлены из материалов, не содержащих свинца и мышьяка.
Заготовки прямого прессования (DP) | Штампованные заготовки повторного нагрева (RP) |
| Рулонные и нарезанные заготовки (RS) | |
| <Пример имени> : FCD 1 : FDS 90 : E-FDS 1 |
2) Обозначение литьевого стекла для продуктов ГМО.
Это серия стекол с низкой температурой плавления, используемых исключительно для ГМО-продуктов. Они обозначаются префиксом «М-».
Литые линзы из стекла (ГМО)
| <Название примера> Литые линзы из стекла (ГМО) «M-TAFD305» |
3) Обозначение заготовки литьевого стекла для ГМО-продукции.
Это серия стекол с низкой температурой размягчения, используемых исключительно для продуктов, содержащих ГМО.
