Лада калина не выключается вентилятор охлаждения – Защита имущества

Без поддержания нормального температурного режима невозможно представить работу двигателя внутреннего сгорания, потому автопроизводители уделяют СОД особое внимание. В автомобиле Лада Калина используется жидкостное охлаждение. Оно сложнее, чем воздушное и состоит из большего количества элементов. Один них – вентилятор системы охлаждения. Если он не будет работать или будет работать некорректно, эффективно охлаждать двигатель не получится.

Причины и признаки неисправностей вентилятора

Чтобы понять, что электровентилятор неисправен, не нужна сложная диагностика – это под силу любому автолюбителю. Следует запустить двигатель и дать ему поработать на холостом ходу до тех пор, пока температура охлаждающей жидкости не подберётся к критической. Отслеживать процесс можно по датчику температуры на панели приборов. Когда стрелка будет находиться близко к красной зоне, датчик должен дать сигнал на контроллер, который запустит вентилятор.

Узнать это можно по характерному шуму из моторного отсека. Если же указатель показывает критическую температуру, а вентилятор не включается в работу, значит, есть неисправность, которую нужно незамедлительно устранять. Вентилятор может не работать по ряду причин:

Неисправен электродвигатель. В этом случае он не будет вращать крыльчатку. Обычно на автомобилях ВАЗ электродвигатель выходит из строя редко. Чтобы проверить его работоспособность, понадобится подключить его к аккумулятору напрямую. Для этого нужно взять два провода и их концы подсоединить к клеммам АКБ и колодке проводов электровентилятора. Если в этом случае крыльчатка не вращается, значит, есть неисправность электродвигателя. Ремонту эта деталь подлежит редко. Потребуется снять узел в сборе и заменить электродвигатель. Работа несложная и может быть проведена даже в уличных условиях своими руками с минимальным набором инструментов.
Неисправен датчик температуры. При выходе из строя датчика он не может отследить повышение температуры охлаждающей жидкости, соответственно, показания на контроллер поступают некорректные, и вентилятор не включается в работу, когда это нужно.
Для диагностики этой проблемы потребуется отсоединить фишку проводов от датчика и замкнуть два вывода между собой. Если вентилятор сработает, и крыльчатка начнет вращаться, неисправен датчик, и требуется его замена. Процедура осложняется необходимостью сливать охлаждающую жидкость, но она не настолько сложна, чтобы обращаться с этой проблемой в сервис.
Нет напряжения. Самая частая неисправность, связанная с электровентилятором, – это обрыв электроцепи на одном из участков и отсутствие напряжения. Для диагностики необходимо «прозвонить» электропроводку и проверить предохранители, для работы понадобится тестер (мультиметр). Если нет навыков обращения с мультиметром, желательно обратиться к автоэлектрику.

Проблема с электровентилятором возможна и в другой ситуации, когда крыльчатка вращается постоянно, и электродвигатель не отключается. Электровентилятор может работать всегда или включаться в работу слишком рано, когда температура охлаждающей жидкости ещё не достигла даже рабочих параметров.

Контакты реле «залипают». Иногда могут возникать ситуации, когда контакты реле включения вентилятора находятся постоянно в положении «включено», из-за чего вентилятор будет запускаться сразу после запуска двигателя. Реле следует заменить и провести проверку на работоспособность.
Неисправен датчик температуры. Датчик передает на электронный блок управления двигателем завышенные показания температуры, из-за этого контроллер подаёт сигнал на включение принудительного охлаждения. Потребуется замена.
Неисправность термостата. Вентилятор охлаждения на Калине не оборудован вспомогательным датчиком слежения за температурой. Это значит, что в расчет берутся только средние показатели. Если клапан термостата заклинил в закрытом положении, охлаждающая жидкость циркулирует только по малому контуру и не может переходить в большой. Антифриз быстро нагревается, и электровентилятор начинает включаться очень часто. При этом жидкость не проходит в большой круг, то есть в радиаторе нет горячего антифриза, вентилятор охлаждает холодный радиатор, а жидкость продолжает нагреваться, что приводит к перегреву двигателя.
Термостат может заклинить и в среднем положении, когда клапан открывается не полностью. Это тоже приводит к неэффективному охлаждению – вентилятор будет работать постоянно из-за того, что антифриз не может достаточно охлаждаться. В этих случаях потребуется заменить неисправный термостат, сделать это несложно своими руками. Если же нужно сэкономить время, можно доверить эту процедуру сервису. Замена узлов системы охлаждения не относится к сложным работам и вполне может осуществляться самостоятельно. Исключение составляет замена водяного насоса, так как он имеет единый привод с механизмом газораспределения.

Постоянная работа электровентилятора – это не так страшно, как если бы он вовсе не работал, если только проблема не связана с неисправным термостатом, так как она чревата перегревом и выходом из строя силовой установки.

Ремонт или замена

Если причина отсутствия вращения крыльчатки в электровентиляторе, можно попытаться его починить. Зачастую ремонт сводится к замене щеток и подшипников электродвигателя. Но если в обмотках статора или ротора произошло замыкание, ремонт нецелесообразен, узел придется заменить. Больше в электровентиляторе ломаться нечему, так как конструкция простая.

Если не работает принудительное охлаждение, эксплуатировать автомобиль нельзя. Перегрев охлаждающей жидкости опасен для всех узлов силового агрегата. Резиновые соединительные шланги и прокладка ГБЦ начинают разрушаться, прогорают клапана. В конечном итоге крайне высокие температуры приведут к расширению поршней и задиру цилиндров, то есть потребуется капитальный ремонт двигателя.

Замена вентилятора СОД

Замена вентилятора охлаждения – не самая сложная процедура, первый этап предполагает подготовку нужных инструментов:

торцевая головка на 10 мм с воротком;
гаечный ключ (торцевой или накидной) на 8 мм;
фигурная отвёртка;
пассатижи.

Процесс замены выглядит следующим образом:

Чтобы было удобно демонтировать узел, следует снять корпус воздушного фильтра, открутив два крепежных болта.
С помощью плоскогубцев отсоединить пластиковую защёлку шланга расширителя.
Отсоединить фишку проводов от ДМРВ (датчик массового расхода воздуха) путем нажатия на фиксатор снизу.

Отсоединить фишку проводов от клапана для продувки адсорбера на коробе воздушного фильтра.
Снять хомут патрубка и отвести его в сторону.
Открутить 4 крепёжных болта и снять крышку корпуса.
Снять адсорбер, потянув его вверх.
Открутить крепежную гайку воздухозаборника (возле радиатора вверху).
Снять резиновую подушку возле аккумулятора и вынуть корпус воздушного фильтра.
Открутить две крепежные гайки ключом на 10 мм с правой стороны, после чего открутить две гайки ключом на 8 мм слева.
Отсоединить штекер проводов от электровентилятора.
Достать электровентилятор в сборе, отводя его в левую сторону.

Если узел меняется, процедура повторяется в обратном порядке. Для замены электродвигателя потребуется его демонтировать. Сделать это несложно, открутив три крепежных болта ключом на 10 мм. С другой стороны нужно отсоединить металлическую защёлку и снять мотор с крыльчаткой.

Модернизация СОД Калины

Главная проблема системы охлаждения Калины заключается в образовании воздушных пробок. На сегодня есть ряд эффективных способов для устранения этого дефекта. Причина кроется в особенностях конструкции СОД. Работа системы охлаждения основана на взаимосвязанном функционировании множества деталей. От того, какую температуру имеет циркулирующий по системе антифриз, зависит задействование большого и малого контуров. От этого зависит нормальная работа всей силовой установки.

Доработать систему охлаждения можно самостоятельно или в сервисе. Профессионалы редко занимаются всяческими доработками, рекомендуя заменить или ремонтировать тот или иной узел. Такой способ может оказаться дороже, но не всегда эффективнее.

Классические способы доработки

Для того чтобы решить проблему с образованием воздушных пробок, нужно снять крышку расширительного бачка и запустить двигатель.

Затем дождаться поднятия температуры охлаждающей жидкости до критической красной зоны, пока в работу не вступит принудительное охлаждение вентилятором. После этого нужно нажать на педаль газа несколько раз и заглушить мотор.

Если способ оказался неэффективным, есть другой метод. Для этого нужно демонтировать защиту двигателя, ослабить хомут и снять одну из трубок штуцера подогрева дроссельного узла. Затем открутить крышку расширительного бачка и, приложив ветошь, начать дуть в него до тех пор, пока со снятого патрубка не начнет литься антифриз. Для того чтобы доработать стандартную систему охлаждения, многие автовладельцы устанавливают более эффективный термостат на 6 отверстий, ставят фильтр охлаждающей жидкости и другой краник отопителя.

Для повышения эффективности циркуляции зачастую устанавливается дополнительная помпа.

Другие варианты модернизации

Если автомобиль оборудован электронной педалью газа, шланг, который ранее шёл на подогрев дроссельного узла, теперь закольцован с системой охлаждения.

Чтобы не допустить образования воздушных пробок, используется дополнительный патрубок с меньшим диаметром, который устанавливается вместо вышеуказанного шланга. Шланг для воздуховода ставится возле термостата, для этого используется тройник, вмонтированный в патрубок, подходящий к радиатору. Второй конец патрубка соединяется с пароотводящим шлангом возле расширительного бачка (понадобится ещё один тройник).

Доработка обеспечивает стабильную рабочую температуру в 90 градусов в условиях городского цикла, а печка начинает прогреваться при 50 градусах.

Следующий способ доработки заключается в оснащении пароотвода специальным гидравлическим забором. Чтобы это сделать, в пароотводящий шланг монтируется трубка от капельницы, которая погружается в антифриз на дно расширительного бачка. По мере охлаждения антифриз затягивается в патрубок отвода, что обеспечивает предотвращение завоздушивания системы охлаждения. При желании можно совместить оба способа.

Принудительное включение вентилятора

Одна из недоработок системы охлаждения Лады Калины заключается в позднем включении электровентилятора. Решить эту проблему может при желании любой автовладелец даже с минимальными навыками ремонта и обслуживания автомобилей. На большинстве двигателей внутреннего сгорания рабочая температура должна поддерживаться на уровне 90-95 градусов. На Калине вентилятор принудительного охлаждения включается при температуре 100 или 105 градусов. То есть интенсивное охлаждение начинается в тот момент, когда двигатель уже начал перегреваться, а это негативно сказывается на сроке службы силового агрегата. Чтобы решить эту проблему, можно установить кнопку включения вентилятора в салоне, при нажатии которой охлаждение запускается в любой момент. Для работы понадобятся следующие детали:

соединительные клеммы;
реле на 4 контакта с кронштейном для крепления;
контактные колодки для соединения кнопки и реле;
провод сечением не менее 0,75 мм.

Подключение принудительного (ручного) режима работы вентилятора выполняется по следующей схеме:

На колодке подключения кнопки обрезаются все ненужные провода, остаются только два по центру для подсветки и два с краю для подключения.
Теперь следует подсоединить реле и кнопку. Со стороны пассажира снимается защитная накладка центральной консоли, там находятся несколько реле. Чтобы узнать, какое именно нужно, следует запустить двигатель и поочередно отсоединить колодку проводов от датчика температуры на термостате.
При этом вентилятор должен сработать, теперь нужно отсоединять реле. Если после отсоединения того или иного реле вентилятор остановится, значит, это реле отвечает за включение принудительного охлаждения. Если автомобиль заглохнет при снятии реле, значит, оно отвечает за бензонасос, следует его установить на место и запустить двигатель снова.
Теперь следует найти розовый и белый провода, зачищаются их концы и скручиваются вместе, соединение изолируется.
В подготовленную колодку проводов соединяются провода реле. Белый – к контакту 87, розовый – к 85, контакт 86 подводится к кнопке включения, контакт 30 отводится на «массу». После завершения подключения остаётся найти место для закрепления, например, под торпедой.
Осталось подключить кнопку. Два оставшихся провода подключаются к любой лампе подсветки, которые загораются вместе с включением зажигания.

Доработка позволяет включить вентилятор охлаждения на Ладе Калина в любое время, причем не только во время работы двигателя, но и когда он заглушен.

Любая модернизация может осуществляться своими руками, это совсем несложно, если следовать пошаговым инструкциям. Для нормальной работы системы охлаждения должны исправно работать все узлы и элементы. Вентилятор хоть и прост по конструкции, но имеет важное значение, без него можно «попасть» на капитальный ремонт двигателя. По этой причине нужно внимательно следить за работоспособностью всех узлов и при выявлении неисправностей незамедлительно их устранять.

Советы для автомобилистов

Включением в работу, электродвигателя вентилятора системы охлаждения, на легковом автомобиле Лада Калина (ВАЗ-2118), командует электронный блок управления (ЭБУ). Момент включения, зависит от времени подачи сигнала на ЭБУ датчиком температуры, а напряжение с источника тока на клеммы электродвигателя вентилятора подаётся через реле. На части автомобилей Лада Калина, вентилятор может включаться в двух режимах, с малой и большой скоростью вращения. Снижение частоты вращения якоря электродвигателя вентилятора, достигается путём подачи напряжения на его клеммы через дополнительное сопротивление.

Вентилятор, должен включаться при достижении температуры антифриза в 103 градуса в верхнем патрубке системы охлаждения двигателя, но бывают случаи, когда он продолжает работать, не отключаясь независимо от того, какая температура у антифриза в настоящий момент. Происходит это из-за залипания контактов реле включения вентилятора. В большинстве случаев залипшие контакты без посторонней помощи самостоятельно разомкнуться не могут, что не позволяет отключить питание на клеммы электродвигателя вентилятора.

Одной из причин залипания контактов, становится перегрев реле его включения, так как оно расположено в районе дефлектора, через который подаётся горячий воздух к ногам переднего пассажира в случае, когда водитель ставит такое распределение воздушных потоков от радиатора отопителя. Вторая причина, заключается в том, что штатное реле, установленное при сборке автомобиля Лада Калина, рассчитано на силу тока в 30 ампер. Но, как известно, прохождение тока через контакты реле вызывает их нагрев, а так как работающий электродвигатель вентилятора потребляет ток близкий к тридцати амперам, то контакты будут нагреваться очень сильно. Вот это и может привести их к залипанию.

Устранить такую неисправность можно путём установки реле включения вентилятора рассчитанного на силу тока в 40 или 50 ампер, которое будет нагреваться меньше и тогда залипания контактов происходить не будет. Единственной проблемой станет поиск места, где его можно будет приобрести. Правда, можно взять реле стартера от «десятки», рассчитанное на 50 ампер, но у него, при помощи напильника придётся уменьшать ширину ножек до 6 миллиметров, чтобы они стали точно такими же, как у штатного реле.

Постоянно включен вентилятор радиатора — при включении зажигания включается и отключается спустя примерно 20 сек после отключения зажигания. При этом стрелка указателя температуры на щитке приборов не шевелится вообще. При проверке, самодиагностике, все приборы двигаются, в том числе и указатель температуры.

При замерах вольтметром, на разъеме датчика температуры напряжение есть, сопротивление датчика около 5 Ком, при т 18°С. При диагностике показывает Er 4, видимо ошибка -4. Что это за неисправность?

Не выключается вентилятор охлаждения ВАЗ-2114: причины, видео

Многие автомобилисты сталкивались с тем, что вентилятор радиатора на ВАЗ-2114 переставал выключаться. Но, не все понимают, в чём именно заключается проблема. В этой статье рассмотрим, причины возникновения неисправности, а также методы решения.

Наоборот, если вентилятор не включается, мы уже писали.

Диагностика работы вентилятора радиатора на видео

Устройство вентилятора на ВАЗ-2114

4-ёх лопастной вентилятор охлаждения радиатора

Прежде чем перейти непосредственно к причинам и методам решения проблемы необходимо понимать конструктивные особенности узла. Иными словами говоря – как устроен вентилятор радиатора на автомобиле.

Устройство вентилятора системы охлаждения

Детали радиатора и электровентилятора: 1– радиатор; 2 – пробка радиатора; 3 – электродвигатель; 4 – кожух; 5 – крыльчатка; 6 – резиновая подушка; 7 – сливная пробка

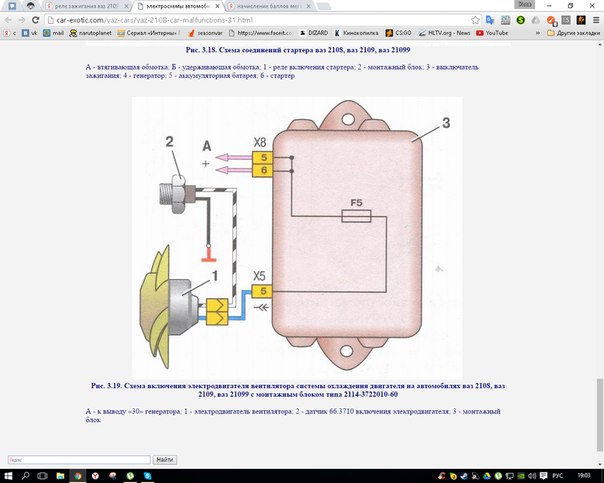

Также стоит рассмотреть, электрическую схему вентилятора радиатора:

Электросхема вентилятора охлаждения

Не выключается вентилятор: основные причины неисправности

Теперь, когда известно, как устроен радиатор вентилятора, можно перейти непосредственно к вопросу выявления причин выхода его из строя. Итак, рассмотрим, что же становится причиной не включения узла:

Методы устранения

Наглядная схема подключения электровентилятора радиатора с кнопкой принудительного включения.

После того, как автомобилист выявил все возможные причины, необходимо перейти непосредственно к методам устранения. Стоит предупредить, что данная неисправность связана, по большей части с электрическими схемами, где необходимы определенные знания, поэтому, если автомобилист не уверен в своих силах необходимо обратиться в автосервис.

Итак, рассмотрим последовательность действий направленных на устранения проблемы.

Замыкание проводки

Сплавка двух проводов

Зачастую, эффектом того, что вентилятор охлаждения не выключается становится сплавка проводов контактной группы.

Проще говоря, просто замыкаются контакты вследствие того, что изоляция проводки оплавилась. Такой эффект можно было наблюдать на старых «Жигулях», когда заставляли принудительно крутить вентилятор.

Способом решения становится замена части проводов, с чем может справиться даже начинающий автомобилист. Можно заменить жгут проводов полностью или просто поменять сгоревшую часть провода и заизолировать ее при помощи изоленты.

Реле включения вентилятора

Монтажный блок, где расположены предохранители и реле. Но реле вентилятора находится в отдельном реле в салоне.

Расположение дополнительного блока реле в салоне автомобиля

Реле включения вентилятора в дополнительном монтажном блоке

Еще одной проблемой, может стать выход из строя реле управления включением электровентилятора, а точнее его замыкание внутри себя. В таком случае, его необходимо демонтировать с монтажного блока и установить новое. Если неисправность пропала, то дело было именно в реле.

Датчик температуры охлаждающей жидкости

Оригинальный вид датчика ОЖ производства АвтоВАЗ

Выход из строя или неправильная работа датчика температуры охлаждающей жидкости становится причиной того, что вентилятор может не выключаться. Зависание датчика приводит к тому, что электровентилятор не срабатывает, а ЭБУ думает, что температура двигателя такая как на датчике. Более критичные последствия будут, если и панель приборов не показывает температуру двигателя.

Выходом с ситуации становится – замена поврежденного элемента.

ЭБУ

Электронный блок управления двигателем

Не часто, но проблемой становится то, что ошибки электронного блока управления, особенно в части охлаждения, не выключается электровентилятор. Так, методом устранения проблемы становится сброс всех ошибок или полная прошивка ЭБУ. Этот процесс лучше всего доверить профессионалам и отправить автомобиль в автосервис.

Выводы

Вентилятор радиатора на ВАЗ-2114 служит для того, чтобы принудительно охлаждать двигатель и систему охлаждения, при недостаточном природном охлаждении. Особенно часто он выключается при сломанном датчике температуры.

Выход его из строя может привести к неожиданным и последствиям, поэтому, необходимо, вовремя определить причину неисправности и устранить её. Если автомобилисту это не под силу, то стоит обратиться в автосервис.

Лада гранта не выключается вентилятор охлаждения

Категория: Сделать ремонт автомобиля

Характеристики автомобиля: Габариты авто следующие, длина — 3998, ширина — 1100, высота — 1898 мм. Колесная база составляет 2012 мм. Дорожный просвет 158 мм. Автомобиль оснащается гибридным силовым агрегатом. 2—цилиндровый двигатель оборудован системой обеспечивающей выходную мощность мотора. На каждый цилиндр приходится по 4 клапана. Диаметр одного цилиндра составляет 73 мм, ход поршня – 76 мм. Коленвал двигателя и разгоняется до 4000 оборотов в минуту. Максимальный крутящий момент удерживается вплоть до 2000 оборотов в минуту.

Выложил админ: по просьбе Бямбасурэна

Cмотрите ВИДЕО про не выключается вентилятор охлаждения лада гранта.

Оценка автовладельца по имени Иерофей :Чешская зборка, в 30градусов мороза заводилась свободно, шустрая машина,свиду вроде не большая , a сядешь в салон просторно, уютно, очень теплая машинарасход топлива по городу5,7-6,2 на трассе 4,7-4,9 при скорости 100-120,поставил 2дин, мультимидийную систему ca-fi на андройде вообще супер,

Оригинальное название: Does not turn off the cooling fan Lada Granta

Дата выхода: 11. 04. 2019 года

Смех в теме: Чем больше мы стареем – тем больше богатеем. Серебро – в волосах. Золото – в зубах. Камни – в почках. Сахар – в крови. Железо – в артериях. И неистощимые запасы природного газа…Раньше мы и мечтать не могли о таких богатствах!

Советы для автомобилистов

Да вот мне кажется, что не написано там ничего, но думаю разберусь.

Добавлено через 2 минуты
В общем я так понял, если 5в есть значит это не ЭБУ.

Читаю , как будто вы про мою машину пишите. Один в один симптомы.

Мотор долго греется, верхний патрубок горячий? Может термос заклинил в открытом виде или стопор слетел

Сейчас все нормально, а вот когда были проблемы, то машина не грелась совсем. Патрубок разок проверял был горячий, а воздух из печки шел холодный.

Ну если проверил всё и всё в порядке , то остается только ЭБУ. Именно он анализирует показания датчика температуры и даёт сигнал на включение ВСО. Вот причем тут блок.

Мельком заглянул в Яндекс , нашел такую ссылку
www.autosecret.net/lada-granta-vaz2190/jelektrooborudovanie-lada-granta/1255-datchik-temperatury-lada-granta

Может быть тут что то интересное найдете , стоит обратить внимание на таблицу сопротивлений .

То есть если датчик исправен , и проводка исправна ( включая протянутые массы и разъем возле ЭБУ) , но показания температуры скачут , то остается только блок.

Вообще причины срабатывания ВСО бывают разные , но для начала стоит разобраться со скачущим датчиком температуры.

Термостат не умеет прогревать ОЖ до 100 градусов для того чтобы на холодном моторе заработал вентилятор. Термостат — точно мимо.

Термостат не умеет прогревать ОЖ до 100 градусов для того чтобы на холодном моторе заработал вентилятор. Термостат — точно мимо.
На авто первого выпуска саморазбирались термостаты, даже была компания по отзыву и замене. Машины работали на большом круге и у всех горел чек и работал карлсон. Так что не обязательно 100гр..

Смотрим
http://www.lada-granta.net/showpost.php?p=46955&postcount=5
http://www.lada-granta.net/showpost.php?p=46971&postcount=6
http://www.lada-granta.net/showpost.php?p=47662&postcount=20
решение проблемы (http://www.lada-granta.net/showpost.php?p=47813&postcount=25)

Так что не обязательно 100гр..

Совсем не обязательно. Достаточно глючного провода толком не обжатого, от датчика температуры.

У меня слышно вент, даже режим на котором он работает:neutral:

движок громче карлсона работает, включение вентилятора, можно поймать по просадке оборотов.

Никто не обращал внимания на какой температуре срабатывает вентилятор? Сегодня стоял в пробке, двигатель нагрелся до 102 градусов, но вентилятора я так и не услышал. Или он такой тихий, что его вообще не слышно? В Приоре просто было понятно что он включился, да и по приборам было проще понять, а тут по циферкам пойди пойми. Не охота встать где-нить посреди дороги от перегрева.
Включается вентилятор при температуре ОЖ 100 град цельс, а выключается при 96-94 град цельс. Я особенно подмечаю момент включения реле этого вентилятора, сам вентилятор стоя в шумной пробке с музлом и пассажирами можно и не услышать.

Меня вот, по началу, беспокоило, что мое авто стоя в пробке быстро набирает эти 100 градусов, даже когда на улице -5. Но сейчас как-то забил, и не особо думаю об этом =)

Так дальше то что температурой было? Дальше росла? Вентилятор должен включиться на первую скорость при 102 градусах, при 104 на вторую.

У меня на Калине Штат надёжно включал только два раза, потом отказывался до следующего выкл и ВКЛ зажигания))) вот такой вредный был)))

Полтора года Штат включал вентилятор, ни разу сбоев не было, теперь Мультитроникс так же надежно работает.

У меня мультик занижает температуру на 1 гр.

Тоже самое, я ему этот градус прощаю 🙂 точности для СОД вполне хватает.

Человек проверил ( по идее ) все, наличие +5в, наличие минуса, поменял колодку. Причем здесь ЭБУ?

люди! помогите! у меня оба (и кондерский и двигателя) включаются на холодную!а при езде щелкают реле (это то включаются то выключаются вентиляторы) уже если честно достало! куда лезть-не знаю, уже контакты проверил-вроде норм все

Добавлено через 1 час 30 минут
куда? как писать ? кому?не знаю! писал уже несколько раз-никто не ответил и где что смотреть не знаю! пишу-на моей гранте почти с новья были слышны какие-то щелчки иногда—(относительно недавно я понял (когда щелчки стали очень частыми) что это включаЮтся оба(. ) вентилятора и мотора и кондера и щелкают обе релюхи и просадки соответствующие и куда лезть —ХЗ! раньше был датчин на радиаторе и реле включения карлсона —все просто! зачем к соседу идти через весь квартал? не понимаю!

кому?
Дилеру, по гарантии

Вопрос возможно не совсем по по вентилятору.

Резко потеплело, +1 +3 и обратил внимание, что происходит быстрый нагрев двигателя до температуры 102С до срабатывания карлсона.

А вот дальше непонятки, вентилятор работает по звуку, но температура практически не сбивается.
Включил печку салона, ей согнал.

Открыл капот, блин, 210126 с АКПП, вообще нукада не подлезть пощупать 🙁
Субъективно, как будто звук работы вентилятора есть, а руку подставляешь, дует слабо и что удивительно, холодным воздухом.

Куда копать?
Термостат накрылся, он тогда бы молотил и дул горячим
или что то какая то завязка с вентиляторами?

Вентилятор по времени сколько работает?Машине сколько лет?Радиаторы мылись когда нибудь?В движении температура какая?

Обнаружена проблема резко в оттепель, еще после мойки.
Т.е это не что то долго накапливающееся, типа засорения.
Машине 4 года, радиаторы не мылись, и не представляю как это сделать на авто с АКПП.

Смущает, то что звук работы вентилятора есть, а потока горячего воздуха нет совсем. Чуть чуть и то холодный.

При наборе температуры по БК 102 градуса, и звуку срабатывания вентилятора, температура не снижается, минуту, возможно полторы ни на один градус.
Дальше не рискую и включаю печку, с печкой буквально через секунд 10 температура уходит в безопасные 95-96.

Кто то подскажет,
1. какой из двух вентиляторов отвечает за охлаждение, а какой за кондей?
2. датчик температуры ОЖ у нас один или два ?

Спасибо за помощь ss-45, babai, rustem-b
Теперь понятно в каком направлении копать,
заодно антифриз свежий залью.

Все таки система ОЖ Гранты несколько отличается во внешних проявлениях от привычной классики, потому и вызывает удивление. Поначалу грешил на электрику.

Почему не выключается вентилятор на ваз 2114 – АвтоТоп

На Ваз модели 2114 инжектор в системе охлаждения используется электровентилятор, который включается по сигналу с соответствующего датчика температуры.

Этот узел часто выходит из строя, что требует, как замены самого вентилятора, так и различных компонентов, управляющих его работой. Расскажем вам подробнее, почему не включается вентилятор охлаждения на Ваз 2114 и как отремонтировать свой автомобиль.

Симптомы неисправности

Определить наличие проблемы в работе вентилятора системы охлаждения можно по быстрому увеличению температуры охлаждающей жидкости. На приборной панели автомобиля появляется соответствующее предупреждающие сообщение о росте температуры охлаждающей жидкости. Автовладельцу следует заглушить двигатель и дождаться его охлаждения, после чего можно аккуратно продолжать движение. Помните, что эксплуатировать автомобиль с таким неработающим вентилятором не рекомендуется, так как существует риск повреждения головки блока цилиндров, что неизменно вынуждает проводить трудоемкий и дорогостоящий ремонт.
Выявить подобные поломки можно также путем визуального осмотра радиатора и вентилятора. Если при существенном увеличении температуры охлаждающей жидкости не происходит включение вентилятора, это может свидетельствовать о наличии различных поломок этого узла.

Причин неисправности вентилятора может быть несколько:

Поломка датчика температуры.
Пропал контакт у разъёма температурного датчика.
Обрыв электропроводки.
Проблемы реле.
Перегорел предохранитель.
Неисправность привода электродвигателя вентилятора.

Необходимый инструмент

Выбор используемого инструмента будет напрямую зависеть от характера поломки. Зачастую достаточно бывает вскрыть коробку с реле и поменять перегоревший предохранитель на новый, что и позволит восстановить работоспособность вентилятора. Тогда как при существенных поломках, когда не включаются вентиляторы охлаждения Ваз 2114, требуется демонтировать радиатор, снямать вентилятор или же менять реле и соответствующие датчики температуры.
Для снятия вентилятора вам потребуется:

Крестовая отвертка.
Торцевые ключи на 8 и 10

Пошаговый алгоритм работы

В каждом конкретном случае ремонт вентилятора будет отличаться в зависимости от имеющейся поломки. Необходимо провести соответствующую диагностику, что позволит определить почему на Ваз 2114 не включается своевременно вентилятор охлаждения радиатора, что упростит последующий ремонт.
В первую очередь рекомендуется отключить разъем вентилятора, после чего с соблюдением полярности вновь подключить разъём напрямую к клемме аккумулятора. В том случае, если при таком прямом подключении вентилятор начинает вращаться, это свидетельствует о исправном приводе, а причина в данном случае может быть в электропроводке, неисправном датчике температуры или проблемах с предохранителем.

Проверить предохранитель, отвечающий за работу вентилятора охлаждения, можно без вскрытия пластикового бокса. Дело в том, что такое реле сдвоенное и одновременно отвечает за работу клаксона. Поэтому, если у автомобиля пропал звуковой сигнал и одновременно не работает вентилятор, это свидетельствует о перегоревшем предохранителе. Блок с такими реле располагается под капотом в небольшом пластиковом боксе. Чтобы вскрыть его следует снять две защелки, после чего щипчиками достаем и меняем нужный вам предохранитель.

Поломки реле диагностировать затруднительно. Можем порекомендовать вам раздобыть стопроцентно работающее реле, временно установить его в посадочное гнездо и проверить правильность включения вентилятора. Если при такой проверке вентилятор заработает, то следует попросту заменить используемое реле на работающее.

Для проверки температурного датчика, от которого сигнал поступает непосредственно к радиатору, следует отключить разъем от датчика, после чего включить зажигание. В данном случае автоматика запускает вентилятор на постоянный обдув в аварийном режиме. В том случае, если при таком отключении разъема от датчика вентилятор поздно включается, то соответственно можно сделать вывод, что вышел из строя температурный датчик, который потребует замены. Сам датчик температуры зафиксирован двумя болтами, открутить которые можно простой крестовой отверткой. Такая замена датчика обычно занимает не более 5 минут.

Если причиной поломки является всё же вентилятор, можно попытаться сначала отремонтировать его или же сразу заменить на новый. Проблема может заключаться в подшипнике или щетках. В данном случае можно заменить такие поврежденные детали, что позволит полностью восстановить работоспособность вентилятора системы охлаждения. Если же причиной поломки вентилятора является электродвигатель, то ремонт представляет определенные сложности, а такой вышедший из строя привод лучше всего заменить на новый.

Чтобы снять вентилятор с приводом необходимо:

Автомобиль ВАЗ 2114 устанавливают на ровной площадке и затягивают стояночный тормоз
Открываем капот и обесточиваем минусовую клемму
Корпус воздушного фильтра следует открутить ключом на десять
Ослабляют хомуты у воздуховода
Скручиваем саморезы, которые фиксируют воздушный фильтр и достают фильтрующий элемент
Далее откручивают и демонтируют воздухозаборник, для чего потребуется ключ на восемь
Снимают кожух вентилятора, для чего восьмым ключом откручивают 6 гаек
Снимают колодку мотора
Извлекают вентилятор с приводом

Вам останется лишь установить на место новый привод или весь вентилятор в сборе и провести в обратной последовательности сборку. После такого ремонта следует проверить правильность функционирования вентилятора, для чего прогреваем двигатель и дожидаемся включения обдува.

Заключение

Как вы можете видеть, причин, почему не включается вентилятор охлаждения на Ваз 2114, может быть множество. Автовладельцу необходимо провести соответствующую диагностику, определить причину поломки и самостоятельно устранить ее или же полностью заменить вентилятор охлаждения.

Диагностика работы вентилятора радиатора на видео

Устройство вентилятора на ВАЗ-2114

4-ёх лопастной вентилятор охлаждения радиатора

Устройство вентилятора системы охлаждения

Также стоит рассмотреть, электрическую схему вентилятора радиатора:

Электросхема вентилятора охлаждения

Не выключается вентилятор: основные причины неисправности

Замыкание проводки.
Реле.
Датчик температуры (см. «Замена датчика температуры охлаждающей жидкости (ДТОЖ)«.
ЭБУ.

Методы устранения

Наглядная схема подключения электровентилятора радиатора с кнопкой принудительного включения.

Итак, рассмотрим последовательность действий направленных на устранения проблемы.

Замыкание проводки

Сплавка двух проводов

Зачастую, эффектом того, что вентилятор охлаждения не выключается становится сплавка проводов контактной группы.

Реле включения вентилятора

Датчик температуры охлаждающей жидкости

Оригинальный вид датчика ОЖ производства АвтоВАЗ

Выходом с ситуации становится – замена поврежденного элемента.

Электронный блок управления двигателем

Выводы

Добрый вечер! Недавно купил машину, и шас начел сней разбираться… И наткнулся на один нюанс!

Когда температура поднимается выше 90 (98-105) срабатывает вентилятор, и так работает без устали пока машину не заглушишь!

На трасе при скоросте 100-120 у преждней темп. падала стабильно до 90 и на этом уровне держалась, а тут косяк!

Проверил патрубки все горячие, радиатор тоже не холодный.

И есть один нюанс, дня 3 назад с другом в 3 ночи гоняли по трасе и я заметил когда обороты стабильно на 6-7 тыс стоят и печка включена темпа упала до 90.

Подскажите где может быть косяк, куда смотреть (боюсь в СТО ездить, они обычно предлогают менять все подряд) может ктота сталкивался с этим делом!

Пробег: 100000 км

Лада 2114 2011, 89 л. с. — поломка

Машины в продаже

Лада 2114 Самара, 2011

Лада 2114 Самара, 2013

Лада 2114 Самара, 2007

Комментарии 12

Вопрос в данную тематику.
Вентилятор иногда не хочет выключаться, стоит БК Штат Х1-М. По нему установлена температура срабатывания 90град. При 90 вентилятор срабатывает, сгоняет температуру до 87 и дальше работает…, может до 86 опуститься. За 3-4 запуска вентилятора, один раз точно он, как будто, залипает. Поменял реле, без изменений. Где может причина?

ИМХО ребята, за свою практику ремонта выявил что все знают разницу между приборным ЭСУД нулем и массой кузова, а сделать реально штатное состояние упомянутых на своем ВАЗе чего-то им мешает.

Проблему решил!
Причина была втом что программа была прошита так чтобы вентилятор срабатывал до 108гр. на диагностике сказали изза траблов с крышками расширительнова бака меняют это значение чтобы не кипел и неплевался тосолом во все дырки и шели.

То что вентилятор невыключался, причина была втом что термостат неоткрывался полностью (изжил себя)
После замены проблемма исчезла.

посмотри тосол и датчик который в радиаторе стоит))была проблема, его менял и тосола чуток залил.

Проблема была в термостате, он не открывался полностью:)

помпу не трогай поменяй датчик если все будет ок то причина в нем.вентилятор включается только когда термостат открывается он регулирует температуру и включение вентилятора

а может быть такое что термостат открывается не полностью изза ржавчины, и он не дает гонять жидкость в полном обмере?

И мысль еще пришла в голову, может прений хозяин воздух не прогнал когда антифриз менял и изза этова тема не падет? есть смысл мутить в эту сторону?

нет из аз помпы врятли если помпа полетит температура при заводе сразу поднимется и ты её услышиш к стати рабочия температура чепырок 120 градусов но не больше (посмотри датчик температуры даже поменяй его на всякий случий

Хорошо, завтра его поменяю) Он уменя какраз есть нулевый на прозапас)

как проездишь открой капот пока двигло горячие потрогой патрубок любой он должен быть мягким или продавлеватся без проблем если твердый (как надутый ) значит крышка тосола не исправна почисти ее и на один виток пружинку подрезаешь большую если не чего не поменяется то меняй термостат это точно он можешь не сомневаться удачи.

Спасиба, завтра займусь им)) ответ очень простой и понятный:)

Сегодня проверил как ты сказал, патрубки хоть и твердые но вмеру гнутся (когда снял крышку сжималась прям впритык) с кришкей гдето на 1-1,5 см сжимается патрубок, крышку заменил сняв с рабочей машины проблема не исчезла!

Правда заметил я сегодня один нюанс, (заметил и раньше, сегодня потвердил догадку) когда машину вывожу на трасу и начинаю топить и включаю вентиоятор сверху темпа спадает до 90 стабильно! Может ли быть так что это изза помпы? Такое ошушение что жидкость он слабо гоняет, в шланге который ведет от радиатора к бачку на 3 к оборотах струя слабая…

Как включается вентилятор охлаждения. Вентилятор охлаждения радиатора – что делать, если он не включается

Оригинальные немецкие автобаферы Power Guard Автобафферы — экономят деньги на ремонт подвески, увеличат дорожный просвет +3 см, быстрая и простая установка…

Официальный сайт >>>

В пути вы заметили, что стрелка указателя температуры жидкости перевалила за красную отметку и неуклонно движется дальше. Срочно останавливаемся, поднимаем капот: так и есть – лопасти вентилятора неподвижны. Как устранить поломку и доехать домой? Об этом читайте дальше.

1 Вентиляторы радиатора – назначение и устройство

Вентилятор охлаждения радиатора применяется для воздушного охлаждения, которое вместе с жидкостным обеспечивает оптимальный температурный режим работы мотора. Для повышения эффективности жидкостного охлаждения применяется радиатор: встречный воздух проходит через его соты и охлаждает жидкость. Но при малой скорости движения или в городских пробках воздушный поток недостаточный. Чтобы избежать перегрева, включается вентилятор, который направляет воздух на радиатор, охлаждая его.

На старых моделях и современных внедорожниках с продольно размещенным двигателем применяется механический привод вентилятора охлаждения. У старых автомобилей он работает постоянно, позже начали устанавливать вискомуфту, которая его отключает при необходимости. Применяется на крупных грузовиках и внедорожниках. Достоинства в том, что не боится попадания воды, в отличие от элекровентиляторов.

Большинство вентиляторов охлаждения на современных легковых автомобилях имеют электропривод. Система устроена просто – всего три ключевых элемента: 12-вольтовый электродвигатель, крыльчатка на его валу и электрическая проводка. Работа вентилятора нужна только тогда, когда температура охлаждающей жидкости приближается к критической и возникает угроза перегрева.

Для автоматического включения вентилятора охлаждения предусмотрено использование датчика температуры. Он измеряет температуру охлаждающей жидкости. Когда она допустима для нормальной работы мотора, вентилятор отключен. Если возникает угроза перегрева, термовыключателем подается команда на включение вентилятора. При снижении температуры вентилятор охлаждения отключается датчиком.

Более совершенная, но и более сложная система управления вентилятором – с электронным блоком управления. Кроме ЭБУ в нее входит контролирующий датчик – на современных машинах чаще два. Один установлен в трубе выхода из радиатора, другой – на выходе силового узла. Модуль блока управления, отвечающий за систему охлаждения, реагирует на разницу в показаниях двух датчиков. На некоторых новых моделях возможно участие в управлении вентилятором охлаждения и других датчиков, контролирующих частоту вращения коленвала, расход топлива. Все сигналы подаются на ЭБУ, который их анализирует и подает нужную команду.

2 Не работает вентилятор – диагностика неисправностей

Неисправности вентиляторов охлаждения встречаются независимо от способа их подключения и управления. На автомобилях с механическим приводом вентилятора диагностика проводится визуально. Системы с электроприводом, использующие только термовыключатель, диагностируются легко. В самых современных системах требутся определить среди цепи устройств неисправный элемент. Проблема с неработающим вентилятором может скрываться в блоке предохранителей, любом из датчиков, ЭБУ, самом моторе.

Если вентилятор не запускается, начинаем с проверки термостата. Делается это рукой: пробуем нижнюю трубу радиатора на ощупь. Если она холодная – термостат не рабочий, его заклинило. Жидкость все время движется по малому кругу, в радиаторе она холодная, а в двигателе перегревается. Термодатчик, расположенный на радиаторе, фиксирует низкую температуру жидкости и не подает команды на включение вентилятора, требуется замена термостата. Действуйте при проверке осторожно: можно обжечься.

ВАЖНО ЗНАТЬ!

У каждого автомобилиста должно быть такое универсальное устройство для диагностики своего автомобиля. Сейчас без автосканера просто никуда!

Произвести чтение, сброс, анализ всех датчиков и настройку бортового компьютера автомобиля Вы сможете самостоятельно с помощью специального сканера…

Особенно часты поломки термостата на авто Лада Калина. Многие ее владельцы знают об этом и возят с собой запасной или прибегают к радикальным мерам: заменяют штатный на надежный 6-отверстный.

Убеждаемся в работоспособности электродвигателя вентилятора. Отключаем от него штатные провода, чтобы не задействовать различные датчики, ЭБУ, и подключаем напрямую к аккумулятору. Вращающийся вентилятор подсказывает, что проблема в другом месте. Диагностировать электрическую проводку следует методом исключения отдельных элементов. Не мешает также осмотреть проводку, контакты. Иногда достаточно заизолировать поврежденные места или почистить контакты.

Проверяем предохранитель, который на большинстве автомобилей одновременно защищает цепь звукового сигнала. Нажимаем клаксон: если сигнал не работает – меняем предохранитель. Если плавкая вставка не виновата, осматриваем реле вентилятора: целостность проводов, состояние изоляции, контакты. Отключаем его и замыкаем проводку, чтобы включить вентилятор напрямую. Если он заработал, неисправна отключенная деталь, ее следует заменить.

Пришла очередь заняться проверкой термодатчика. Отсоединяем разъем и отверткой замыкаем контакты термовыключателя. Если вентилятор заработал, неисправен термодатчик, если нет – поломка двигателя или на других участках цепи. Некоторые модели оборудованы двойным термодатчиком. Принцип проверки тот же: замыкаем одну пару, затем другую. При работающем вентиляторе будет меняться скорость его вращения. На инжекторных двигателях просто снимаем разъем, ЭБУ должен включить аварийный режим вентилятора. Если так произошло – термодатчик нерабочий.

Если автомобиль оборудован бортовым компьютером, который, кроме многих других функций, отвечает за работу вентилятора охлаждения, следует обратиться в автосервис. Проверить и отремонтировать ЭБУ могут только профессионалы с применением соответствующего оборудования.

3 Устранение поломки – мелкий и капитальный ремонт

Поломки отдельных деталей системы воздушного охлаждения устраняются заменой на новые. Если вентилятор не включается и вы убедились, что причина в нем, следует его демонтировать, чтобы узнать конкретную поломку. В зависимости от сложности она или устраняется, или двигатель меняем на новый. Приведем в качестве примера демонтаж вентилятора на ВАЗ-21099: семейство «Самара» часто страдает летом из-за перегрева.

Снимаем вентилятор:

отключаем проводку, отсоединив колодку от жгута;
откручиваем левую гайку, чтобы отключить двигатель;
выкручиваем винты крепления вентилятора;
достаем кожух;
снимаем оставшиеся болты и воздухозаборную решетку;
поднимаем опору вентилятора и тянем на себя;
поворачиваем вентилятор на 90° и вынимаем.

Проверяем работоспособность ротора, состояние обмоток. Сначала очищаем их щеткой и тряпкой с растворителем. Прозваниваем обмотки тестером:

включаем мультиметр на 50–100 Ом;
проверяем парные выводы на коллекторе: сопротивления всех обмоток должно быть равными;
сопротивление между ламелями коллектора и корпусом в норме бесконечное;
прозваниваем обмотки статора;
проверяем цепь корпус–вывод обмоток на наличие пробоя.

Если обнаружена неисправность обмотки, лучше купить новый мотор вентилятора, а не сдавать в ремонт старый.

Оцениваем состояние коллекторного узла. Пластины должны быть чистыми, в промежутках не должно ничего находиться. На неухоженном двигателе пластины коллектора грязные, со следами графита в пазах. Изношенные щетки вызывают искрение из-за уменьшенной силы прижатия к ламелям. Это вызывает повышенный износ щеток и коллектора, отчего двигатель перестает работать. Убираем загрязнения тряпочкой с растворителем, между пластинами – кусочками твердого не смолистого дерева. Притираем щетки наждачкой-нулевкой. Коллектор с выбоинами, подгоревшими участками протачивается и полируется.

4 Неисправность в пути – как доехать домой

Неисправный вентилятор лучше отремонтировать дома, но если поломка произошла в пути и устранить ее не удается, домой можно все-таки добраться своим ходом. Когда обнаружили по приборам перегрев из-за неработающего вентилятора, съезжаем на обочину и останавливаемся. Глушим двигатель, поднимаем капот, чтобы скорее охладить. Проверяем работоспособность вентилятора, как было описано выше, или сразу подключаем вентилятор напрямую.

Если и при прямом подключении он не заработал, продолжаем движение без вентилятора. Скорость движения выбираем не меньше 60 км/час, чтобы охлаждение радиатора происходило встречным воздухом без вентилятора. При не очень жаркой погоде или зимой удастся доехать домой без проблем. Если стоит жара, открываем окна и включаем отопление: часть тепла уйдет в салон и станет возможным проехать большее расстояние. Постоянно посматриваем на температуру охлаждающей жидкости. Если охлаждающая жидкость начинает перегреваться, останавливаемся и ждем, пока охладится. Лучше приехать позже, чем перегреть двигатель.

Следует сказать, что многие владельцы ВАЗов, особенно классики, заблаговременно делают вывод выключения вентилятора в салон. Видно им не хочется разбираться с причиной поломки или покупать детали, делать ремонт. Делается очень просто: на кнопку через штатный предохранитель подается плюс, от него – на двигатель вентилятора. К массе вентилятор уже подключен.

Вам все еще кажется что диагностика авто это сложно?

Если вы читаете эти строки, значит у вас есть интерес сделать что-то самому в машине и реально сэкономить , потому что вам уже знакомо что:

СТО ломят большие деньги за простую компьютерную диагностику
Чтобы узнать ошибку надо ехать к специалистам
В сервисах работают простые гайковерты, а хорошего спеца не найти

И вы конечно устали выбрасывать деньги на ветер, а о том чтобы кататься по СТО постоянно не может быть и речи, тогда вам нужен простой АВТОСКАНЕР ELM327, который подключается к любому авто и через обычный смартфон вы всегда найдете проблему, погасите CHECK и неплохо сэкономите!!!

Мы сами протестировали этот сканер на разных машинах и он показал отличные результаты, теперь мы его рекомендуем ВСЕМ! Чтобы вы не попались на китайскую подделку, мы публикуем тут ссылку на официальный сайт Автосканера.

Автомобили ВАЗ 2109 оснащаются инжекторными и карбюраторными двигателями, каждый из которых имеет систему охлаждения. Одним из важных элементов этой системы служит вентилятор.

Проверка

На двигателях ВАЗ 2109 рабочая температура составляет 90 градусов.

Если стрелка указателя пересекла отметку в 100 градусов, автомобиль следует немедленно остановить, заглушить мотор и ждать, пока силовой агрегат остынет. Не сделав этого, вам грозит капитальный, дорогостоящий ремонт мотора.

Мотор может перегреваться по разным причинам:

Вышел из строя термостат;
Забился радиатор;
Вышел из строя вентилятор радиатора;
Сломался датчик включения вентилятора;
Упал уровень ОЖ в системе;
Вышла из строя помпа;
Нарушилась целостность проводки в цепи вентилятора.

Все эти причины можно и нужно проверить, прежде чем покупать новые детали.

Приведем пример проверки вентилятора и датчика.

Объект проверки	Метод
Вентилятор	Возьмите один провод длиной около метра. Желательно с двумя крокодилами на концах. Масса идет на вентилятор. Ваша задача — подать напрямую с аккумулятора напряжение на вентилятор. Подайте 12 Вольт на второй контакт вентилятора. Если он закрутился, все с ним в порядке. Если нет, придется менять
Датчик вентилятора	Включив зажигание, замкните контакты датчика отверткой. В норме при замыкании вентилятор должен начать крутиться, а если разомкнули, то остановиться. Учтите, разные типы датчиков имеют определенную температуру срабатывания — от 87 до 90 градусов и более

Не спешите сразу менять вентилятор. Не редко проблема заключалась в датчике, реле, предохранителях или просто в нарушенной проводке. Первым делом проверим датчик, а также расскажем об особенностях его замены.

Признаками неисправного датчика может выступать отказ от включения при высокой температуре ОЖ или его включение на холодном двигателе.

Датчик включения вентилятора располагается в нижней части радиатора. От него отходит пара проводов.

Точная проверка

Дабы не торопиться с выводами, специалисты сначала советуют проверить датчик на предмет работоспособности.

Если вентилятор не хочет включаться по стандартной схеме, попробуйте замкнуть между собой провода, которые идут на датчик. Если вентилятор заработал, а датчик горячий, проблема кроется в нем. При горячем радиаторе во время проверки корпус датчика может оказаться теплым. Это говорит о том, что следует проверить состояние термостата и уровень ОЖ в бачке. Возможно, придется поменять и долить соответственно.
Если после замыкания проводов вент не включается, звука сработавшего реле не наблюдается, проверьте состояние реле и предохранителя. Он под номером 4 в монтажном блоке.
Замкнув провода, вентилятор не запустился, но сработало реле. Тут следует проверить предохранитель под номером 8.
При произвольном запуске вента на холодном двигателе он долгое время не выключается, попробуйте отключить от датчика один проводок. Если вентилятор остановился, контакты датчика залипли. Если же вент продолжает крутить, залипание произошло на контактах управляющего реле.

Обнаружив, что регулятор вышел из строя, не остается ничего другого, кроме как поменять датчик активации вентилятора радиатора.

Замена датчика

Поменять датчик достаточно просто:

Выключите зажигание;
Слейте жидкость охлаждения из расширительного бачка;
От клеммной колодки датчика отключите пару проводов;
Гаечным ключом на 30 выкрутите регулятор со своего посадочного места. Прикладывать большое усилие не стоит, рискуете нарушить посадочное гнездо;
Следуя в обратной последовательности, поставьте новый датчик.

Можно поменять датчик без слива жидкости охлаждения. Для этого нужно быстро выкрутить старый регулятор и на его место вкрутить новый. Небольшая часть ОЖ выльется, но зато не придется долго ее сливать, а затем заливать обратно.

Вентилятор

Если проблема кроется в вентиляторе охлаждения инжектора или карбюратора, тогда вам предстоит снять его. Вполне возможно отремонтировать агрегат, заменив электромотор или крыльчатку.

Чтобы снять вент, выполните следующие операции:

Отключите минусовую клемму от аккумуляторной батареи;
Рассоедините колодки проводов. Одна из них крепится на кожухе вентилятора;
Возьмите гаечный ключ, открутите пару соединительных болтов. Они фиксируют кожух вента на левом бачка;
Далее открутите еще одну нижнюю гайку, удерживающую кожух устройства;
Теперь вам потребуется удлинитель с накидной головкой, чтобы открутить правую гайку сверху, которая крепит кожух вента на радиаторе;
Остается немного — открутить прижимную пластину вентилятора. Для этого снимается пара левых гаек;
Вручную снимите прижимную пластину;
Демонтируйте теперь вентилятор вместе с кожухом.

Вы сняли агрегат. Теперь перед вами есть выбор — поменять полностью агрегат, либо попытаться отремонтировать его, заменив электромоторчик или крыльчатку в случае их повреждения.

Замена электромотора

Отсоедините провод электромотора вентилятора, который удерживается хомутом на кожухе.
На кожухе электромоторчик удерживается тремя гайками. Все их нужно открутить.
Достаньте электродвигатель из корпуса вентилятора.
Обязательно проверьте состояние резиновых втулок электромотора, которые останутся на кожухе. При обнаружении трещин, следов деформации, их обязательно нужно поменять.
Проверьте электромотор на предмет работоспособности. Если он вышел из строя, можно приобрести новый и вставить в старый кожух.

Не редко работоспособность вента радиатора нарушается из-за деформированной крыльчатки. Заменив его, вы можете вернуть функциональность устройству.

Замена крыльчатки

Чтобы поменять крыльчатку, следуйте инструкции:

Подденьте стопорную шайбу с помощью плоской отвертки. Она находится прямо по центру крыльчатки;
Поддев шайбу, снимите ее;
В некоторых случаях крыльчатка крепится на моторе вентилятора гайкой. Потому если у вас она имеется, открутите крепление;
Снимите крыльчатку, оцените ее состояние. Если она износилась, деформировалась, замените на новую;
Многие вместо стандартной крыльчатки на 4 лопасти устанавливают более совершенную на 8 лопастей.

В процессе обратной сборки убедитесь, что штифт электромотора попал в продольное отверстие на крыльчатке, как указано ниже на рисунке.

Модернизация

Если вы хотите усовершенствовать работу своего вентилятора радиатора на ВАЗ 2109, предлагаем соответствующую инструкцию.

Для модернизации вам потребуется установить второй датчик и несколько переделать систему.

Штатный датчик включения будет отвечать за работу вента на максимальной скорости.
Дополнительный датчик будет включать пониженную скорость. Его устанавливают в верхней части охладительной системы.

Теперь конкретнее о том, как все это организовать.

Возьмите термодатчик, температура срабатывания которого аналогична штатному регулятору.
Установите его в верхнем патрубке, подходящем к радиатору.
Чтобы монтировать элемент, потребуется пара шайб и гайка. Обязательно смажьте шайбу герметиком, чтобы через отверстие установки не возникали утечки.
Купите резистор для установки на вентиляторе печки. Он имеет несколько выводов, потому при желании можно сделать несколько скоростей работы.
Необходимо сделать дополнительную цепь управления. Через нее на обмотку мотора будет подаваться меньшее напряжение.
За включение отвечает термодатчик, расположенный в верхней части охладительной системы.
Управление лучше делать не на плюсе, а по массе.
Работать система будет через кнопку в салоне. Слева от торпедо имеется решетка с двумя заглушками. Вырежьте одну из них и установите туда выключать на два режима. Можно взять регулятор включения печки от ВАЗ 2107.
В первом положении будет включаться низкая частота, а во втором — максимальные обороты.
Один общий провод подается к минусу.

Такая модернизация не предусмотрена конструкцией ВАЗ 2109. Это уже доработки автолюбителей. Потому установка второго датчика — сугубо под вашу личную ответственность.

Вентилятор — важный компонент системы охлаждения инжекторных и карбюраторных двигателей ВАЗ 2109. При желании и наличии времени, его замену или ремонт вполне можно выполнить своими руками.

Сгорание топлива в цилиндрах ДВС сопровождается высвобождением значительного количества тепла, лишь часть которого используется двигателем и преобразуется в механическую энергию. Остальная бесполезно теряется, а для нейтрализации ее излишков приходится задействовать специальные устройства. К ним можно отнести , возможность работы которой в любых условиях обеспечивает вентилятор радиатора охлаждения.

Принцип работы вентилятора радиатора

Прежде чем рассматривать этот вопрос, затронем в целом, что собой представляет водяная система охлаждения ДВС, показанная ниже на рисунке. Он позволит нам вспомнить принцип ее работы.

В тех случаях, когда через рубашку мотора проходит холодная жидкость, то она забирает излишки тепла, при этом двигатель охлаждается, а вода нагревается. Затем она проходит через радиатор, где отдает полученное тепло в атмосферу, и опять поступает в мотор.

Конструкция радиатора представляет собой набор тонких трубочек, которые создают большую охлаждающую поверхность. Набегающий поток воздуха, проходя через нее, уносит излишки тепла, которые хранятся в жидкости. В тех случаях, когда набегающий поток воздуха отсутствует (работа мотора на холостом ходу, пробки и другие аналогичные ситуации), или его недостаточно для охлаждения воды до нужной температуры, и предусматривается работа вентилятора радиатора охлаждения.

Для этого существует специальная схема управления, основу которой составляет термовыключатель вентилятора радиатора. Он контролирует температуру жидкости. Когда она превышает установленные пределы, то срабатывает датчик, по его сигналу включается вентилятор радиатора, который и создает необходимый поток воздуха. Этим потоком охлаждается нагревшаяся вода, а когда ее температура принимает необходимое значение, опять срабатывает датчик и выключает обдув.

Вот так можно описать основной принцип, по которому работает вентилятор радиатора – он включается, когда температура воды превышает заданную, и отключается после ее снижения до нужного значения .

Чем чревато, если не работает вентилятор радиатора

ДВС – сложное устройство, и его характеристики оптимальны, когда он работает при определенной температуре. Как уже отмечено выше, она зависит от правильной работы системы охлаждения. В случае, когда не удается выдержать нужную температуру, последствия будут достаточно печальными – при вполне может заклинить и тогда, как минимум, капитальный ремонт ему обеспечен.

Устойчивость работы всей системы должен создавать вентилятор, позволяя снизить температуру воды в любых условиях. А вот если он не работает, особенно когда жарко, то надо искать, почему вентилятор не включается или не крутится. Сейчас такие устройства обычно бывают электрическими, и отказ самого изделия маловероятен, а возможной причиной этого часто служит выход из строя его обвязки (датчика, предохранителя, соединительных проводов и т.д.).

Значит, выясняя причины, почему постоянно работает вентилятор охлаждения радиатора или почему он не включается или не крутится, надо в первую очередь проверить именно обвязку устройства.

Как проверить вентилятор радиатора

Как мы уже установили, вентилятор радиатора должен включаться, когда температура воды (тосола) превысит заданное значение. Проконтролировать это можно по показаниям приборов на лицевой панели. Если вентилятор не включается, то необходимо проверить всю цепочку прохождения сигнала.

Проверить наличие питающего напряжения, приходящего на изделие. Для этого можно воспользоваться тестером или лампочкой. Отсутствие напряжения будет свидетельствовать о возможном перегорании предохранителя или плохом контакте в проводах.
Исправность самого вентилятора можно проверить, подав на него напряжение непосредственно с АКБ. Если он крутится, то с ним все в порядке, и дефект надо искать в других устройствах. Если же нет, и вентилятор не крутится, то причина дефекта именно в нем. В принципе, при этом можно не стоять на месте и двигаться дальше, но надо обязательно постоянно контролировать температуру двигателя. Когда стрелка подойдет к красному сектору, необходимо остановиться, открыть капот и охладить мотор. Два приема позволят вам двигаться и в этом случае. Держите скорость не менее шестидесяти км/ч, тогда постоянно набегающий поток встречного воздуха будет охлаждать воду, проходящую через радиатор, и вы сможете двигаться в обычном режиме, пока поддерживаете скорость. Другим приемом, позволяющим частично заменить неработающий вентилятор, будет использование обогрева. Переведите печку на максимальный режим нагрева, в этом случае часть лишнего тепла будет уходить через отопитель. Правда, в салоне будет как в бане, но вы сможете добраться до ближайшей СТО.
Чтобы проверить датчик, от него надо отсоединить провода и замкнуть их между собой. Если при этом вентилятор включается и крутится, то значит, не работает сам датчик, он ремонту не подлежит, только замене. Однако если оставить провода замкнутыми, то можно двигаться дальше, при таком варианте вентилятор крутится постоянно, хотя возможно, температура двигателя будет понижена, но это лучше, чем стоять на месте.

Вентилятор радиатора работает постоянно

Частично такой случай рассмотрен выше, причиной является отказ датчика температуры или замыкание проводов, идущих на вентилятор. Но если он постоянно крутится, то вызвано это может быть и залипанием реле. Подобное происходит достаточно часто, особенно после того, как срабатывает реле и вентилятор должен включаться.
Залипание контактов реле означает, что они не могут разомкнуться, из-за чего происходит постоянная подача напряжения на контакты, вследствие чего электромотор крутится постоянно. К последствиям залипания контактов реле надо отнести то, что не выключается вентилятор радиатора.

Часто причиной того, что не работает отключение вентилятора, может служить термостат . Дело в том, что датчик находится в головке блока, именно он определяет, когда должно происходить включение вентилятора. Но охлаждающая жидкость может двигаться по большому и малому кругу, когда она движется по малому, то в радиатор для охлаждения не попадает. Режим движения воды определяет термостат.

Если его заклинило в положении движения воды по малому кругу, то она так и будет двигаться, перегреется, что вызовет срабатывание датчика и включение вентилятора, но т.к. вода не поступает в радиатор, она не охладится, и датчик постоянно будет сигнализировать о высокой температуре. В результате этого не выключается вентилятор радиатора. Определяется такой случай просто – надо потрогать шланги, идущие к радиатору. Когда заклинило термостат, то при перегретом двигателе они будут холодными.

Если не выключается вентилятор радиатора по причине заклинивания термостата, то порой для устранения такого явления можно постучать по корпусу. Часто этого бывает достаточно, и дефект пропадает. Если же всё остается без изменений, то придется снимать термостат, вынимать из него всю начинку и потом ставить на место само устройство.
Другим вариантом того же самого дефекта будет заклинивание термостата в промежуточном положении. Это также может привести к тому, что не выключается вентилятор радиатора, но такая ситуация диагностируется гораздо труднее. Вызваны подобные трудности тем, что некоторое количество воды поступает в радиатор, но ее проходит слишком мало, вся вода не успевает охладиться, что приводит к перегреву двигателя.

Все перечисленное выше не является полным описанием возможных причин, почему не выключается вентилятор радиатора. Их может быть много, порой достаточно странных и неожиданных, но в каждом из таких проявлений неисправностей необходимо искать причины и проводить тщательный анализ.

Рано включается вентилятор радиатора

Другой крайностью является ситуация, когда рано включается вентилятор. В данном случае надо смотреть опять же датчик температуры. Скорее всего, он нуждается в замене. Если конечно, стоит правильный датчик. Дело в том, что датчики бывают рассчитаны на разную температуру, их еще называют летние и зимние, каждый из них должен включаться в своем диапазоне температур. Последние срабатывают позже. И если вы всё время использовали такие, то вам может показаться, что включение вентилятора происходит рано, хотя оно осуществляется вовремя и все работает правильно.

Надо реально оценить, насколько рано все происходит. Если раннее включение установлено по показаниям на комбинации приборов, то это не показатель. Однако когда такое включение вызывает беспокойство, подключите по диагностическому каналу соответствующее оборудование и посмотрите реальные пороги срабатывания датчика.

Охлаждение мотора машины – задача наиважнейшая. Если допустить перегрев двигателя, то в лучшем случае нужен будет его капитальный ремонт. Возможность эксплуатации автомобиля в любых условиях обеспечивается надежной работой системы охлаждения, которая во многом определяется правильной работой всех ее компонентов.

Постоянно работает вентилятор охлаждения

Авто-помощь Советы для автомобилистов Постоянно работает вентилятор охлаждения на Ладе Калине Включением в работу, электродвигателя вентилятора системы

Советы для автомобилистов

Источник: http://automotogid.ru/lada-kalina-postojanno-rabotaet-ventiljator/

Принцип работы вентилятора в системе охлаждения

Одна из причин, по которой вентилятор может постоянно работать или часто включаться, заложена в принципе действия системы. Запускается вентилятор по команде специального датчика. Он распложен на нижней части радиатора. Данный сенсор отвечает за показатели температуры охлаждающей жидкости. Если она больше, чем нужно, тогда вентилятор радиатора запустится.

Источник: http://kalina-2.ru/remont-vaz/chasto-vkljuchaetsja-ventiljator-ohlazhdenija

Термостат

Двигатель может перегреваться по вине термостата. Часто случается, что механизм данного элемента заклинивает. Вентилятор, в свою очередь, обязательно реагирует на это. Сам термостат остается открытым только наполовину.

Источник: http://kalina-2.ru/remont-vaz/chasto-vkljuchaetsja-ventiljator-ohlazhdenija

Как проверить термостат системы охлаждения

Протестировать его довольно просто. Для этого необходимо завести мотор и прогреть его до таких температур, когда сработают клапаны этого механизма. Узнать температурный порог можно прямо на корпусе устройства. Обычно это 72 или 80 градусов. Затем необходимо проверить температуру на нижнем и верхнем патрубке. Если оба имеют примерно одинаковую температуру, тогда причина, почему постоянно работает вентилятор охлаждения, найдена. Рекомендуется тщательно осмотреть клапаны термостата после его демонтажа. Ремонтировать данный узел бесполезно (проще и дешевле купить новый). Кстати, если данный элемент демонтирован, его можно проверить без установки в автомобиль. Для этого термостат помещается в емкость с водой, которая затем подогревается. По наростающей, клапан должен открыться. Если этого не произошло, устройство вышло из строя.

Источник: http://kalina-2.ru/remont-vaz/chasto-vkljuchaetsja-ventiljator-ohlazhdenija

Помпа системы охлаждения

Иногда причиной того, что вентилятор охлаждения постоянно работает и не выключается, является водяной насос. Температура охлаждающей жидкости в радиаторе растет, потому что скорость ее движения замедлена. Когда жидкость попадает в радиатор охлаждения, антифриз просто не успевает охладиться до нужных температур и проходит на следующий круг. При этом жидкость еще больше разогревается.

Источник: http://kalina-2.ru/remont-vaz/chasto-vkljuchaetsja-ventiljator-ohlazhdenija

Датчик включения вентилятора автомобиля Калина

Датчик включения вентилятора (ДВВ) автомобиля Лада Калина является важнейшим прибором, отвечающим за безопасный температурный режим системы охлаждения 8 клапанного двигателя. Эта небольшая деталь отвечает за своевременное включение принудительной вентиляции для охлаждения радиатора. Если стрелка на панели приборов приблизилась или вошла в красную зону, а вентилятор не включается, то пришло время найти и проверить работоспособность датчика вентилятора Лады Калины.

Источник: http://studia-respect.ru/kuzov/lada-kalina-postoyanno-rabotaet-ventilyator-ohlazhdeniya.html

Ремонт или замена

Источник: http://automotogid.ru/lada-kalina-postojanno-rabotaet-ventiljator/

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Источник: http://momotuning.ru/diyrepair/ne-rabotaet-pervaa-skorost-ventilatora-ohlazdenia-kalina.html

Замена вентилятора СОД

торцевая головка на 10 мм с воротком;
гаечный ключ (торцевой или накидной) на 8 мм;
фигурная отвёртка;
пассатижи.

Процесс замены выглядит следующим образом:

Чтобы было удобно демонтировать узел, следует снять корпус воздушного фильтра, открутив два крепежных болта.
С помощью плоскогубцев отсоединить пластиковую защёлку шланга расширителя.
Отсоединить фишку проводов от ДМРВ (датчик массового расхода воздуха) путем нажатия на фиксатор снизу.
Отсоединить фишку проводов от клапана для продувки адсорбера на коробе воздушного фильтра.
Снять хомут патрубка и отвести его в сторону.
Открутить 4 крепёжных болта и снять крышку корпуса.
Снять адсорбер, потянув его вверх.
Открутить крепежную гайку воздухозаборника (возле радиатора вверху).
Снять резиновую подушку возле аккумулятора и вынуть корпус воздушного фильтра.
Открутить две крепежные гайки ключом на 10 мм с правой стороны, после чего открутить две гайки ключом на 8 мм слева.
Отсоединить штекер проводов от электровентилятора.
Достать электровентилятор в сборе, отводя его в левую сторону.

Источник: http://automotogid.ru/lada-kalina-postojanno-rabotaet-ventiljator/

Для чего нужен ДВВ

Во время длительного движения транспорта на пониженной передаче или долгой стоянки на холостом ходу, радиатор не получает достаточного обдува воздухом. В результате температура охлаждающей жидкости резко возрастает и жидкость может закипеть. Часто возникающий перегрев двигателя может стать причиной преждевременного износа поршневой группы цилиндров мотора. Поверхности трущихся деталей при сильном нагреве начинают терять свои прочностные характеристики, что вызывает их разрушение. В конце это приведёт к капитальному ремонту двигателя, сопровождаемого большими финансовыми затратами.

Чтобы обезопасить автомобиль от возникновения таких явлений, радиатор оснащается вентилятором, который принудительным обдувом резко понижает температуру жидкости в системе охлаждения двигателя. Вентилятор включится в момент приближения температуры к порогу закипания тосола. Функция датчика не ограничивается регулированием работы электровентилятора. Дело в том, что информация о температуре тосола, поступающая в «мозговой центр автомашины» — ЭБУ, обрабатывается и преобразуется в команды, корректирующие пропорциональный состав топливной смеси, момент искрообразования и другие режимы работы приборов двигателя. От исправности ДВВ зависит во многом продуктивная работа инжекторного двигателя Лады Калины.

Источник: http://studia-respect.ru/kuzov/lada-kalina-postoyanno-rabotaet-ventilyator-ohlazhdeniya.html

Причины выхода из строя ДВВ

Биметаллическая пластина датчика, как и любая металлическая деталь, подвергающаяся постоянным деформациям, может внезапно разрушиться, а контакты окислиться. В результате такая неприятность может случиться в дороге. Особенно досадно, если это происходит в жаркий день. Придётся добираться домой с многократными остановками. Хорошо если по пути попадётся СТО, где можно быстро диагностировать неисправность и заменить вышедшую из строя деталь новым датчиком.

Источник: http://venteler.ru/iz-za-chego-ne-otklyuchayetsya-ventilyator-lada-kalina/

Модернизация СОД Калины

Классические способы доработки

Для того чтобы решить проблему с образованием воздушных пробок, нужно снять крышку расширительного бачка и запустить двигатель. Затем дождаться поднятия температуры охлаждающей жидкости до критической красной зоны, пока в работу не вступит принудительное охлаждение вентилятором. После этого нужно нажать на педаль газа несколько раз и заглушить мотор.

Для повышения эффективности циркуляции зачастую устанавливается дополнительная помпа.

Другие варианты модернизации

Если автомобиль оборудован электронной педалью газа, шланг, который ранее шёл на подогрев дроссельного узла, теперь закольцован с системой охлаждения. Чтобы не допустить образования воздушных пробок, используется дополнительный патрубок с меньшим диаметром, который устанавливается вместо вышеуказанного шланга. Шланг для воздуховода ставится возле термостата, для этого используется тройник, вмонтированный в патрубок, подходящий к радиатору. Второй конец патрубка соединяется с пароотводящим шлангом возле расширительного бачка (понадобится ещё один тройник).

Доработка обеспечивает стабильную рабочую температуру в 90 градусов в условиях городского цикла, а печка начинает прогреваться при 50 градусах.

Принудительное включение вентилятора

соединительные клеммы;
реле на 4 контакта с кронштейном для крепления;
контактные колодки для соединения кнопки и реле;
провод сечением не менее 0,75 мм.

Подключение принудительного (ручного) режима работы вентилятора выполняется по следующей схеме:

На колодке подключения кнопки обрезаются все ненужные провода, остаются только два по центру для подсветки и два с краю для подключения.
Теперь следует подсоединить реле и кнопку. Со стороны пассажира снимается защитная накладка центральной консоли, там находятся несколько реле. Чтобы узнать, какое именно нужно, следует запустить двигатель и поочередно отсоединить колодку проводов от датчика температуры на термостате.
При этом вентилятор должен сработать, теперь нужно отсоединять реле. Если после отсоединения того или иного реле вентилятор остановится, значит, это реле отвечает за включение принудительного охлаждения. Если автомобиль заглохнет при снятии реле, значит, оно отвечает за бензонасос, следует его установить на место и запустить двигатель снова.
Теперь следует найти розовый и белый провода, зачищаются их концы и скручиваются вместе, соединение изолируется.
В подготовленную колодку проводов соединяются провода реле. Белый – к контакту 87, розовый – к 85, контакт 86 подводится к кнопке включения, контакт 30 отводится на «массу». После завершения подключения остаётся найти место для закрепления, например, под торпедой.
Осталось подключить кнопку. Два оставшихся провода подключаются к любой лампе подсветки, которые загораются вместе с включением зажигания.

Доработка позволяет включить вентилятор охлаждения на Ладе Калина в любое время, причем не только во время работы двигателя, но и когда он заглушен.

Источник: http://automotogid.ru/lada-kalina-postojanno-rabotaet-ventiljator/

Забитый радиатор

Автовладельцы с опытом знают, что радиатор устанавливается в передней части автомобиля. При движении он обдувается ветром и воздухом с улицы. Также именно на радиатор приходится вся грязь и дорожная пыль. На элементе скапливается тополиный пух, перья птиц и многое другое. Со временем весь этот мусор забивается внутрь пластин, снижая тем самым эффективность теплообмена. Встречный поток воздуха плохо остужает антифриз. Он нагревается и вентилятор охлаждения постоянно работает.

Источник: http://kalina-2.ru/remont-vaz/chasto-vkljuchaetsja-ventiljator-ohlazhdenija

Проблемы с датчиком температуры

Если постоянно работает вентилятор охлаждения на ВАЗ 2107, то часто виной всему является датчик температуры радиатора как на карбюраторных, так и на инжекторных авто. В большинстве случаев он просто находится в замкнутом состоянии.

Источник: http://kalina-2.ru/remont-vaz/chasto-vkljuchaetsja-ventiljator-ohlazhdenija

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected]

Источник: http://momotuning.ru/diyrepair/ne-rabotaet-pervaa-skorost-ventilatora-ohlazdenia-kalina.html

Ветродуй — журнал За рулем

Больше скорость — лучше охлаждение, но это верно лишь отчасти. По мере разгона, при прочих равных условиях, мощность двигателя и количество теплоты, «сбрасываемой» в систему охлаждения, растут почти по кубу скорости, а напор ветра — только по квадрату. Случается, при оптимальных 90–100 км/ч охлаждения хватает даже с грязным радиатором, а при максимальной скорости электровентилятор уже не выключается. До перегрева один шаг — лучше сбросить газ. Конечно, есть режимы движения и потяжелей — тоже связанные с отдачей большой мощности, но при малых скоростях, когда встречный поток слаб или его нет (при попутном ветре). Двигаясь на первой передаче в глубоком песке, на крутом подъеме горной дороги, буксируя по грязи другой автомобиль, без принудительного обдува радиатора не обойдешься! Его отказ — как приговор двигателю.

Есть два типа приводов вентилятора — механический (обычно клиноременной передачей) и электрический. У первого обороты крыльчатки и двигателя жестко связаны. При низких оборотах и большой нагрузке это опасно: обдув слаб. На других режимах вентилятор, постоянно вращаясь, неоправданно расходует мощность двигателя и топливо, а после пуска в мороз замедляет прогрев мотора. Более «сознателен» привод с вискомуфтой — он отслеживает температуру охлаждающей жидкости в радиаторе. Такую систему получил «УАЗ-Патриот».

Электровентилятор экономичней: работает, лишь когда это необходимо, причем его мощность в несколько раз меньше мощности механического вентилятора, раскрученного до максимальных оборотов. Но при малых оборотах двигателя и высокой нагрузке механический «ветродуй» уступает электрическому, последний эффективнее. При больших нагрузках и оборотах двигателя электровентилятор обычно уступает механическому — на высоких оборотах у последнего больше расход воздуха. Выбор типа — дело конструктора. Сегодня на легковых авто преобладают электровентиляторы.

В механическом вентиляторе вроде бы отказать нечему. Разве что лопасти кое-кто ухитрялся обламывать или от недосмотра рвался ремень. Последний чем только не заменяли в дороге! Да и как иначе, если на некоторых машинах он же приводит и помпу системы охлаждения. А поломки электровентилятора отличаются большим разнообразием.

Часто он не работает из-за отказа температурного датчика, о капризах которого (особенно на карбюраторных автомобилях, с датчиком в радиаторе) мы не раз говорили. Причины? Это, например, обгорание контактов датчика в дорожных пробках, когда он, многократно включаясь и отключаясь, приходит в негодность. Стабильней работает датчик в головке блока, как сделано на большинстве впрысковых автомобилей. Есть, впрочем, и исключения вроде инжекторных автомобилей ГАЗ с традиционным датчиком в радиаторе.

Некоторые умельцы, не доверяя датчику, ставят дополнительный выключатель, чтобы аварийно включить вентилятор, если потребуется. Наше отношение к идее неоднозначное. Как узнать, что пора его включить? Не дай бог, если датчик температуры и вправду врет или вы забывчивы. На взгляд автора, штатная система более привлекательна — есть резон поддерживать ее в исправном состоянии, а не городить огород.

Заметим, вентилятор системы охлаждения может подложить и такую свинью, которой никак не ждешь! Замечательный урок нам преподала «Шевроле-Нива», у которой аж два электровентилятора — прекрасные пластмассовые крыльчатки с бандажами по наружному диаметру, вращающиеся для пущей эффективности в пластмассовых кольцах-кожухах! Все «по науке» — самой передовой, не учли только пустякового обстоятельства: пластмасса не выдерживает температуры воздуха, выходящего из радиатора. Видать, ее подбирали, заботясь лишь о невысокой цене! Однажды, хорошенько нагревшись, крыльчатки потеряли жесткость, кольца-бандажи стали задевать кожухи и в точках контакта плавиться. Водитель этого не заметил. А на другой день вентиляторы оказались заклинены — накануне после выключения мотора они приварились к кожухам. Хороша история? Как тут не вспомнить «добрые старые» кожухи из металла!

Давно известная схема включения электровентилятора (карбюраторные ВАЗ-2104, 2105…2107, «Ока», «Ода» и пр.). Электровентилятор 1 запускается по команде реле 3, управляемого сигналом датчика температуры 2, обычно расположенного в радиаторе. Безопасность системы возложена на предохранитель 4. Температурный порог включения вентилятора — около 100°С или чуть ниже. Соответствующие цифры есть на корпусе датчика — например, для «Жигулей» 87–92°С.

Управление вентилятором, типичное для многих впрысковых автомобилей. Электровентилятор 1 включается через реле 3 по сигналу датчика температуры 2. Последний расположен в двигателе. По достижении температуры срабатывания контакт 85 реле через контакт 68 контроллера 5 замыкается на «массу». Порог включения вентилятора на этих машинах может быть выше 100°С. Например, на ВАЗ-2110 — около 104°С. Решение принимает контроллер ЭСУД, анализируя сигнал датчика температуры.

Когда пластиковые «украшения» на российских автомобилях коробятся даже под лучами утренней луны — это полбеды. Но часто пластмассы неподходящего качества применяют и в ответственных узлах — а это уже беда. Вот пример: конструкцию «повело» — крыльчатки стали задевать за неподвижные кольца корпуса, в этих местах пластмасса разогревалась до оплавления, а после остановки мотора крыльчатки приварились к корпусу. Кстати, наверху между ними — тот самый добавочный резистор, но много ли толку от умной системы, если ее изготовили бракоделы?

Так выглядят щеточные узлы электромоторов («Шевроле-Нива»). Четыре щетки способствуют получению достаточно высокой мощности мотора и повышенной частоты вращения крыльчатки. При этом конструкция весьма компактная. Не в пример пластмассовым кожухам, электромотор сделан на совесть. Отказ маловероятен, что подтверждается опытом владельцев.

Ротор электродвигателя вентилятора. Обратите внимание на коллектор. Темные следы на ламелях оставил слишком большой ток при попытках включить «сварившийся» вентилятор. К счастью, обошлось без более тяжелых последствий — оба электромотора даже сохранили работоспособность и после замены оплавленных деталей вентиляторов вновь нам служат.

Добавочный резистор. Серьезное изделие, об отказах нам пока неизвестно. В то же время вряд ли кто-нибудь станет перематывать такой резистор: поврежденный лучше заменить. Помимо «Шевроле-Нивы», рассчитан на применение в «Калине», иногда встречается на впрысковой «Ниве» ВАЗ-21214.

Оригинальная схема управления вентилятором «Лады-Калина». Питание на электромотор вентилятора 1 поступает либо через реле 3 и дополнительный резистор 2 (малая скорость вращения), либо через реле 4 (большая скорость вращения). Соответствующие контакты контроллера — 29 и 68. Алгоритм работы системы определяет контроллер ЭСУД в зависимости от показаний датчика температуры 5. Для нашего автопрома это в сущности новинка. На иномарках же такая схема известна много лет. Действительно, ведь не обязательно сразу включать вентилятор на всю мощь, нередко достаточно его работы вполсилы.

Двумя вентиляторами на «Шевроле-Ниве» распоряжается контроллер ЭСУД. Ориентируясь на сигнал датчика температуры 9, контроллер 10 определяет самый выгодный режим охлаждения. Сначала включается, например, правый вентилятор на малый ход (через добавочный резистор 3), затем на полный ход, а при необходимости контроллер включит и левый вентилятор 2. Моторы мощные, да и предохранители 7 и 8 впечатляющие — на ток до 90 А.

Не включается вентилятор охлаждения Калины 1.6. Ремонт системы охлаждения на Лада Калина

Вентилятор радиатора системы охлаждения двигателя легкового автомобиля Лада Калина должен автоматически включаться при температуре охлаждающей жидкости более 95 градусов. А если этого не происходит, то двигатель начинает перегреваться и непринятие водителем своевременных мер по снижению температуры (переход на холостой ход) приводит к заклиниванию поршней в цилиндрах двигателя.

Начало поиска неисправности , связанного с отказом вентилятора, необходимо проверить исправность предохранителя, защищающего эту электрическую цепь. Он расположен сбоку от консоли в районе ног переднего пассажира. Чтобы добраться до него, нужно открутить один саморез, фиксирующий крышку с дефлекторами, предназначенными для подачи теплого воздуха к ногам пассажира.

Но вынуть дополнительный блок предохранителей и реле можно только после того, как вы открутите болт его крепления, для чего нужен ключ на 10.Вытаскивать его нужно аккуратно и медленно, чтобы не повредить, так как мешает пучок подходящих к нему проводов … В блоке только один предохранитель, именно тот, который вам нужен.

Если предохранитель исправен, то можно сразу проверить исправность реле, через которые подается напряжение на мотор вентилятора. Таких реле два: крайнее левое над монтажной планкой предназначено для включения низкой скорости вентилятора, а крайнее правое — для включения высокой скорости вентилятора.

Еще одна неисправность, связанная с реле вентилятора — это продолжение работы вентилятора после выключения зажигания и если оставить машину на стоянке, не обращая на это внимания, аккумулятор разрядится, что приведет к проблемам с запуском двигатель Калина. Залипание контактов реле происходит из-за попадания на этот блок антифриза в результате его утечки с радиатора «печки».

Если с предохранителем и реле все в порядке, то придется открыть капот и проверить исправность датчика температуры, который дает команду на включение вентилятора.Он находится на правом бачке радиатора. Для проверки его работоспособности достаточно снять с него штекерный разъем и замкнуть выводы разъема перемычкой. Если вентилятор начинает работать, значит, датчик исправен, а если не работает, то перед тем, как делать вывод о неисправности датчика, необходимо проверить исправность самого мотора вентилятора. Для этого вам потребуется подключить клеммы электродвигателя напрямую к клеммам аккумуляторной батареи.

Система охлаждения «Лада Калина» — одна из важнейших систем автомобиля.Ввиду важности ОРВ не должно иметь сбоев в работе. Если система охлаждения проветривается, Калина просто перегреется, а это очень существенный фактор, влияющий на работу и работоспособность ДВС в целом.

Однако мы не будем раскрывать тему заранее — обо всех подробностях, неисправностях и способах улучшения ODS мы расскажем в ходе нашей сегодняшней статьи.

Особенности

Практически на всех автомобилях семейства ВАЗ, включая автомобили Калина, система охлаждения имеет одинаковую конструкцию и принцип работы.СОД на ВАЗ 2117 относится к системам жидкостного охлаждения закрытого типа. Это означает, что тепловая энергия от нагретых частей двигателя отводится потоком охлаждающей жидкости, то есть охлаждающей жидкости (антифриза).

Система охлаждения (ВАЗ «Лада Калина») включает в себя ряд функциональных элементов:

Радиатор охлаждения двигателя внутреннего сгорания. Этот агрегат предназначен для снижения температуры нагретого антифриза с помощью потока холодного воздуха.
Вентилятор радиатора. Эта часть имеет функцию увеличения интенсивности охлаждения охлаждающей жидкости () в системе.
Радиатор отопителя. Фактически, это источник теплого воздуха для салона автомобиля.
Расширительный бак. Поскольку охлаждающая жидкость имеет свойство расширяться и сжиматься при постоянных колебаниях температуры, этот контейнер служит для компенсации объема антифриза в системе.
или «помпа». Этот элемент осуществляет принудительную циркуляцию охлаждающей жидкости по каналам системы автомобиля.
Термостат. Эта небольшая, на первый взгляд, примитивная деталь выполняет очень важную функцию: регулирует необходимое количество антифриза, проходящего через радиатор охлаждения двигателя.Благодаря термостату обеспечивается наиболее оптимальный температурный режим в системе.
Охлаждающая жидкость Это один из элементов контроля ODS.

Схема системы охлаждения двигателя («Калина 2117») представлена на фото ниже:

Принцип работы

Алгоритм работы данной системы заключается в тесном взаимодействии различных датчиков, деталей и элементов. , в том числе приборы, измеряющие температуру масла, температуру наружного воздуха и многие другие факторы.С учетом всех этих моментов система охлаждения на ВАЗ «Калина» автоматически задает оптимальные условия включения и время работы всех элементов конструкции, тем самым обеспечивая эффективное охлаждение двигателя.

Также следует отметить, что в зависимости от температуры жидкость может проходить по маленькому или большому кругу. В первом случае антифриз проходит по всем каналам системы, минуя радиатор. Во время такой циркуляции термостат находится в закрытом положении.При повышении температуры двигателя эта часть постепенно открывается, и антифриз начинает «бегать» по большому кругу, попадая в радиатор. Последний охлаждается встречным потоком воздуха, и, если SOD недостаточно, он посылает сигнал на вентилятор, который нагнетает холодный воздух в соты.

После охлаждения охлаждающая жидкость течет обратно к малому кругу. Далее, в зависимости от температуры двигателя, система автоматически циркулирует антифриз либо по большому, либо по малому кругу, поддерживая оптимальную рабочую температуру двигателя внутреннего сгорания (95-105 градусов Цельсия).

Насколько важны ОРВ?

Как мы уже отмечали ранее, ODS играет важную роль в работе транспортного средства. Если эта система охлаждения не работает должным образом, двигатель будет часто перегреваться, и печка перестанет подавать поток теплого воздуха. Таким образом, при неисправной СОД и многих других уязвимых элементах в моторном отсеке она значительно сокращается.

Как диагностировать ОРВ?

Как устроена система охлаждения в автомобиле ВАЗ 2117 «Калина» мы уже выяснили, теперь поговорим подробнее о том, как узнать ее возможные неисправности.

Учтите, что если вы сомневаетесь в правильности работы системы охлаждения, не обязательно везти машину на СТО и заказывать диагностику — причины можно выяснить самостоятельно.

Итак, с чего начать?

Первым делом нужно проверить уровень антифриза в системе. Для этого откройте капот и посмотрите. В идеале он должен быть заполнен на ½ от общего объема. При необходимости долейте охлаждающую жидкость до этого уровня.

Если вы обнаружили течь антифриза, то осмотрите моторный отсек автомобиля — здесь могут быть подтёки.

Наиболее частыми причинами утечек охлаждающей жидкости из системы являются:

Следующим шагом является проверка циркуляции охлаждающей жидкости в системе охлаждения двигателя. Для этого откройте крышку расширительного бачка и посмотрите, как в него попадает струя антифриза. При неудовлетворительном результате нужно либо поменять насос, либо очистить систему очистки (это можно сделать с помощью специальных промывочных средств).

Если автомобиль стал часто перегреваться, то причин этому может быть несколько:

Термостат.Проверить его работоспособность очень просто: на прогретом двигателе коснитесь рукой нижней и верхней патрубков радиатора. Если последний оказался холодным, а нижний еле теплый, то, скорее всего, заклинило термостат, и антифриз циркулирует только по небольшому кругу. В этом случае решение проблемы — установка в автомобиль нового устройства.
Забит сотовый радиатор. Также одна из самых частых причин неисправностей в системе охлаждения. Особенно часто это происходит в конце мая — начале июня, когда по улице разлетается надоедливый пух тополя.Решение проблемы — очистить радиатор снаружи. Часто эта работа вызывает затруднения у автомобилистов, однако никаких других способов решения проблемы засорения ячеек еще не придумано. Поэтому все убирается вручную.
Неисправный вентилятор. Если вы заметили, что эта деталь не включается при повышении уровня нагрева охлаждающей жидкости, следует проверить проводку и реле.
Воздух в системе охлаждения. «Калина», как и любой другой автомобиль, не застрахована от воздушной пробки внутри автомобиля.И если во всех предыдущих случаях проблема решалась очень быстро или, по крайней мере, ее можно было понять, то здесь у автомобилистов часто возникают проблемы. Поэтому, чтобы полностью прояснить картину, ниже мы рассмотрим, как устраняются такие поломки.

Как видите, неисправности системы охлаждения Калины могут быть самыми разными. Но в любом случае перегрев — не лучший фактор для двигателя.

«Лада Калина» и шлюз: как убрать воздушную пробку?

Первым делом нужно открыть крышку расширительного бачка.Далее запускаем двигатель и, периодически нажимая педаль газа, прогреваем двигатель до тех пор, пока датчик температуры не поднимется до красной шкалы. После включения вентилятора долейте еще немного газа и выключите зажигание. Если устранить воздушную пробку таким способом не удалось, придется переходить к более радикальным мерам.

Как это сделать? Сначала снимается пластиковый экран двигателя (снимается простым движением вверх). Затем с помощью отвертки ослабляется зажим и одна из двух трубок снимается с нагревательного фитинга узла дроссельной заслонки.Затем откручивается крышка расширительного бачка. Накройте горлышко емкости чистой тканью. Далее нужно дуть в расширительный бачок, пока из снятой трубки не потечет охлаждающая жидкость. Если невозможно проткнуть емкость, закройте крышку и вставьте трубку дроссельной заслонки. Далее нужно еще раз прогреть двигатель и выключить зажигание. После этого, не снимая крышки с бачка, снова снимаем трубку обогрева и ждем, пока антифриз потечет из нее под давлением.

Поскольку эта жидкость очень токсична и представляет определенную опасность для человека, специалисты рекомендуют слить охлаждающую жидкость с особой осторожностью. Не забывайте о технике безопасности: хотя бы у вас должна быть пара резиновых перчаток. Также следите за температурой патрубков, охлаждающую жидкость нужно сливать только при холодном двигателе.

Теперь наденьте трубку на фитинг и затяните зажимы. На данном этапе успешно удален воздух в системе охлаждения (Калина, ВАЗ). Как видите, устранить проблемы OOD можно без привлечения специалистов.

В дальнейшем для предотвращения подобных неисправностей системы охлаждения «Лада Калина» должна регулярно проходить диагностику на герметичность всех зажимов и соединений в системе.

Как улучшить ОРВ?

На данный момент есть несколько способов улучшить ODS:

Итак, мы выяснили, как устроена система охлаждения в ВАЗ «Калина», какие неисправности с ней могут возникнуть и как эти проблемы устранить.

Многим владельцам Лада Калина знакома ситуация, когда не работал вентилятор охлаждения при необходимости его включения.Это создает дискомфорт и каждые 5 минут приходится останавливаться и ждать, пока двигатель остынет. Зимой, когда морозы выше 10 градусов, это не заметно, а вот весной и летом просто катастрофа, особенно если нужно ездить по городу.

На видео не включается вентилятор на Ладе Калине.

Но, большинство владельцев не могут самостоятельно диагностировать и устранить неисправность, особенно если это нужно делать в дороге. Поэтому они пользуются услугами эвакуаторов и других аварийных автомобильных служб.

Основные причины, по которым не работает вентилятор охлаждения радиатора

Рассмотрим основные варианты и места, где нужно искать неисправности:

Термостат.
Термостат демонтирован от Лада Калина
Если это не удается, это причина того, что охлаждающий вентилятор не работает должным образом. … Для диагностики данной неисправности стоит потрогать нижнюю трубу. Если холодно, значит сдох термостат. Многие автовладельцы Калины привыкли к этому явлению, так как она часто ломается, и запаску возят с собой.
Если это не термостат, то следующий шаг — предохранители. Вы должны убедиться, что они работают, и все контроллеры тоже. Самый простой способ — прозвонить их тестером или омметром. лежит здесь.
Блок реле с предохранителями вентилятора расположен под консолью рядом с контроллером. Предохранитель вентилятора имеет емкость 50А, он меньше номер 3 … меньше номер 1 .
Блок реле и предохранителей
Если предохранитель жив, придется демонтировать блок управления дополнительным вентилятором . Для этого отодвиньте в сторону теплый воздуховод и открутите крепеж блока ключом на 10. Теперь вы можете получить это бесплатно. В нем есть два реле, которые отвечают за включение вентилятора и за высокую скорость. Мы диагностируем оба.
Теперь можно перейти к самому мрачному варианту — залезаем под капот и «прозваниваем» контактные провода самого вентилятора. Конечно, может быть обрыв или обрыв провода, но нет ничего хуже перегоревшей обмотки внутри вентилятора. Скорее всего, вентилятор в этом случае будет заменен.
Другой причиной того, что вентилятор не работает, может быть неисправный датчик термостата … Для того, чтобы вентилятор запустился в аварийном режиме, вам придется снять с него разъемы. Проверить датчик можно, сняв термостат, и опустив его в кастрюлю с горячей водой, термостат должен открыться.
Последняя причина, по которой вентилятор может не работать — обрыв в самой цепи переключения.
Схема подключения охлаждающего вентилятора

Диагностика и устранение возможных неисправностей

Для проведения ремонта потребуется замена неисправных деталей.

Замена термостата

Для замены терморегулятора потребуется слить охлаждающую жидкость, скинуть впускной и выпускной патрубки. Затем открутите крышку и замените термостат.

Замена вентилятора

Внешний вид нового вентилятора охлаждения радиатора

Замена вентилятора на Калину происходит не быстро и требует времени. Итак, давайте разберемся, как заменить вентилятор охлаждения Лада Калина своими руками.

Замена реле и предохранителей

Заменить реле и предохранители достаточно просто.Необходимо удалить сгоревшие и заменить их новыми, купленными по маркировке на них.

Улучшения

Также можно модернизировать систему охлаждения, что предотвратит риск застревания посреди города или трассы. Для этого нужно установить более надежный терморегулятор. Некоторые автовладельцы рекомендуют переделать заводскую систему и установить термостат на 6 отверстий, а также установить дополнительный вентиль печки с еще 1 помпой.

Второй вариант модернизации — это установка спортивного вентилятора с отдельным контроллером, который покажет производительность этой системы. Хотя вам придется внести некоторые конструктивные изменения в электрическую схему автомобиля.

Чтобы снизить риск столкновения с такой проблемой, на приборной панели можно вывести дополнительную кнопку принудительного включения вентилятора охлаждения на Лада Калина. Для этого провода проложены параллельно и при необходимости или в случае поломки термостата вентилятор можно запустить принудительно.

выводы

При выходе из строя вентилятора охлаждения Лада Калина следует немедленно найти причину и устранить ее. Если машина «закипит», это может привести к фатальным последствиям. В лучшем случае — поломка прокладки, а в худшем — прогиб головки блока, что приведет к ее принудительной замене. Значит, этот узел нужно регулярно контролировать и диагностировать.

Видео перегрева двигателя на Лада Калина из-за того, что не включается вентилятор охлаждения

Без поддержания нормального температурного режима невозможно представить работу двигателя внутреннего сгорания, поэтому автопроизводители уделяют СОД особое внимание.В автомобиле Lada Kalina используется жидкостное охлаждение. Он сложнее воздушного и состоит из большего количества элементов. Один из них — вентилятор охлаждения. Если он не работает или работает некорректно, не удастся эффективно охладить двигатель.

Причины и признаки неисправности вентилятора

Чтобы понять, что электровентилятор неисправен, не требуется сложной диагностики — это под силу любому автолюбителю. Запустите двигатель и дайте ему поработать на холостом ходу, пока температура охлаждающей жидкости не достигнет критического значения.За процессом можно следить по температурному датчику на панели приборов. Когда стрелка приближается к красной зоне, датчик должен подать сигнал контроллеру, который запустит вентилятор. Узнать это можно по характерному шуму из моторного отсека. Если индикатор показывает критическую температуру, а вентилятор не включается, значит имеется неисправность, которую необходимо немедленно устранить. Вентилятор может не работать по ряду причин:

Неисправный мотор.В этом случае он не будет вращать крыльчатку. Обычно на автомобилях ВАЗ электродвигатель выходит из строя редко. Чтобы проверить его работоспособность, вам необходимо подключить его напрямую к аккумулятору. Для этого нужно взять два провода и подключить их концы к клеммам аккумулятора и колодке разводки электровентилятора. Если при этом не вращается крыльчатка, значит, неисправен электродвигатель. Эта деталь редко подлежит ремонту. Вам нужно будет снять узел и заменить двигатель. Работа несложная и может выполняться даже на открытом воздухе своими руками с минимальным набором инструментов.
Неисправен датчик температуры. При выходе из строя датчика он не может отследить повышение температуры охлаждающей жидкости, соответственно показания на контроллере неверные, и вентилятор не включается, когда это необходимо. Чтобы диагностировать эту проблему, вам нужно будет отсоединить проволочную микросхему от датчика и закоротить две клеммы. Если вентилятор работает и крыльчатка начинает вращаться, датчик неисправен и требует замены. Процедура усложняется необходимостью слить охлаждающую жидкость, но это не так сложно, чтобы справиться с этой проблемой в сервисе.
Нет напряжения. Самая частая неисправность, связанная с электровентилятором, — это обрыв цепи в одной из секций и отсутствие напряжения. Для диагностики необходимо «прозвонить» проводку и проверить предохранители; для работы понадобится тестер (мультиметр). Если у вас нет навыков обращения с мультиметром, желательно обратиться к автоэлектрику.

Проблема с электровентилятором возможна в другой ситуации, когда крыльчатка постоянно вращается, а электродвигатель не выключается.Электровентилятор всегда может запуститься или включиться слишком рано, когда температура охлаждающей жидкости еще не достигла даже рабочих параметров.

Если вентилятор охлаждения на Калине не выключается, то причины могут быть следующие:

«Заедают» контакты реле. Иногда могут возникать ситуации, когда контакты реле включения вентилятора постоянно находятся в положении «включено», из-за чего вентилятор запускается сразу после запуска двигателя. Реле следует заменить и провести функциональную проверку.
Неисправен датчик температуры. Датчик передает завышенные показания температуры на электронный блок управления двигателем, из-за этого контроллер дает сигнал на включение принудительного охлаждения. Замена не требуется.
Неисправен термостат. Вентилятор охлаждения на Калине не оборудован дополнительным датчиком контроля температуры. Это означает, что учитываются только средние значения. Если клапан термостата застрял в закрытом положении, охлаждающая жидкость циркулирует только в малом контуре и не может попасть в большой контур.Антифриз быстро нагревается, и электровентилятор начинает очень часто включаться. При этом жидкость не переходит в большой круг, то есть в радиаторе нет горячего антифриза, вентилятор охлаждает холодный радиатор, а жидкость продолжает нагреваться, что приводит к перегреву двигателя. Термостат также может заклинивать в среднем положении, когда клапан не открывается полностью. Это также приводит к неэффективному охлаждению — вентилятор будет работать постоянно из-за того, что антифриз не может достаточно остыть.В этих случаях потребуется замена неисправного термостата; это несложно сделать самому. Если вам нужно сэкономить время, вы можете доверить эту процедуру сервису. Замена компонентов системы охлаждения не относится к сложным работам и вполне может проводиться самостоятельно. Исключение составляет замена водяного насоса, так как он имеет одинарный привод с газораспределительным механизмом.

Постоянная работа электровентилятора не так страшна, как если бы он вообще не работал, если только проблема не связана с неисправным термостатом, так как это чревато перегревом и выходом из строя силовой установки.

Ремонт или замена

Если причина в отсутствии вращения крыльчатки в электровентиляторе, можно попробовать исправить. Часто ремонт сводится к замене щеток и подшипников электродвигателя. Но при возникновении короткого замыкания в обмотках статора или ротора ремонт нецелесообразен, блок придется заменить. Ломать в электровентиляторе больше нечего, так как конструкция проста.

Если принудительное охлаждение не работает, вы не можете управлять автомобилем.Перегрев теплоносителя опасен для всех узлов силового агрегата. Резиновые соединительные шланги и прокладка ГБЦ начинают портиться, перегорают клапаны. В конечном итоге чрезвычайно высокие температуры приведут к расширению поршней и задирам цилиндров, то есть потребуется капитальный ремонт двигателя.

Замена аппарата ИВЛ на очистно-диагностическом оборудовании

Замена вентилятора охлаждения — не самая сложная процедура, первый этап предполагает подготовку необходимых инструментов:

Головка торцевая 10 мм с гаечным ключом;
(торцевой или накидный) на 8 мм;
;
плоскогубцы.

Процесс замены выглядит следующим образом:

Для удобства демонтажа блока снимаем корпус воздушного фильтра, открутив два болта крепления.
С помощью плоскогубцев отсоедините пластиковый фиксатор на шланге расширителя.
Отсоедините провод от датчика массового расхода воздуха (датчик массового расхода воздуха), нажав на защелку снизу.
Отсоедините проводной разъем от клапана продувки адсорбера на корпусе воздушного фильтра.
Снимите хомут и сдвиньте его в сторону.
Выкрутите 4 крепежных винта и снимите крышку корпуса.
Снимите адсорбер, потянув его вверх.
Откручиваем гайку крепления воздухозаборника (возле радиатора вверху).
Снимите резиновую прокладку возле аккумулятора и выньте корпус воздушного фильтра.
Отвинтите две крепежные гайки гаечным ключом на 10 мм с правой стороны, затем отверните две гайки с помощью гаечного ключа на 8 мм с левой стороны.
Отсоедините штекер кабеля от электровентилятора.
Выньте электровентилятор в сборе, сдвинув его влево.

Если узел меняется, процедура повторяется в обратном порядке. Для замены электродвигателя потребуется его демонтаж. Это легко сделать, открутив три болта крепления гаечным ключом на 10 мм. С другой стороны, нужно отсоединить металлическую защелку и снять мотор с крыльчаткой.

Модернизация системы очистки и очистки Kalina

Основная проблема системы охлаждения Калины — образование воздушных пробок.На сегодняшний день существует ряд эффективных способов устранения этого дефекта. Причина кроется в конструктивных особенностях СОД. Система охлаждения основана на взаимосвязанном функционировании многих частей. Активация большого и малого контуров зависит от температуры антифриза, циркулирующего в системе. От этого зависит нормальная работа всей электростанции.

Модифицировать систему охлаждения можно самостоятельно или в сервисе. Профессионалы редко занимаются разного рода доработками, рекомендуя замену или ремонт того или иного агрегата.Этот метод может быть более дорогим, но не всегда более эффективным.

Классические способы доработки

Для решения проблемы с образованием воздушных пробок нужно снять крышку расширительного бачка и запустить двигатель. Затем подождите, пока температура охлаждающей жидкости не поднимется до критической красной зоны, пока не включится принудительное охлаждение вентилятором. После этого нужно несколько раз нажать на педаль газа и заглушить двигатель.

Если метод окажется неэффективным, есть другой метод.Для этого нужно демонтировать защиту двигателя, ослабить хомут и снять одну из трубок нагревательного штуцера дроссельного узла. Затем откручиваем крышку расширительного бачка и тряпкой начинаем дуть в него до тех пор, пока из снятого патрубка не начнет литься тосол. Чтобы модифицировать штатную систему охлаждения, многие автовладельцы устанавливают более эффективный термостат с 6 отверстиями, устанавливают фильтр охлаждающей жидкости и еще один кран нагревателя.

Для повышения эффективности циркуляции часто устанавливается дополнительный насос.

Современные автомобили отечественного производства оснащены различными контроллерами и датчиками, обеспечивающими полноценную работу автомобиля. Если одно из устройств выходит из строя, это может привести к некорректной работе узлов. Из этого материала можно узнать, что такое переключатель вентилятора Приора и Калина, и какие неисправности для него характерны.

[Скрыть]

Описание

Как известно, в любой Приоре и Калине есть система охлаждения, которая обеспечивает нормальную работу двигателя и помогает предотвратить его перегрев.Одним из устройств, позволяющих охлаждать силовой агрегат, является датчик вентилятора, по сигналу которого должен включиться вентиляционный прибор. На Калине этот контроллер предназначен для включения вентилятора при достижении определенной точки температуры мотора. Благодаря вентилятору, который должен включаться по сигналу контроллера, температура двигателя всегда будет нормальной и не будет превышать допустимый порог. Если прибор не работает, то вентилятор не включается, соответственно двигатель может перегреться.

Основные причины выхода из строя датчиков

Итак, по каким причинам, на Калинах и Приорах, да и на всех ВАЗах в принципе может не работать контроллер:

Первая причина — неработоспособность термостата. Эта проблема одна из самых сложных, при ее появлении вентилятор не будет работать правильно. Чтобы убедиться, что термостат исправен, нужно будет потрогать нижний шланг — если он холодный, значит, прибор действительно вышел из строя. Вообще для Калины поломка термостата — довольно частое явление.
В случае, если термостат исправен, то необходимо провести диагностику элементов безопасности. Также следует проверить состояние самих цепей, для этого воспользуйтесь мультиметром. Схема предохранителей должна быть указана на обратной стороне крышки агрегата. В случае с Калиной блок находится под панелью приборов, вас интересует предохранительный элемент 3, его мощность 50 ампер. Если предохранитель исправен, то нужно провести диагностику реле вентилятора, оно обозначено цифрой 1.
В том случае, если эти элементы исправны, то придется снять блок управления вентилятором — для этого сдвинуть воздуховод и гаечным ключом на 10 открутить его крепление. На блоке должно быть два реле, и их следует проверить.
Также не лишним будет залезть в моторный отсек и прозвонить контактами прямо на вентилятор. Проблема может заключаться в обрыве цепи, обрыве проводки, окислении контактов, а также в перегоревшей обмотке внутри устройства. Проблемы с проводами и контактами решаются без проблем — заменена плохая проводка, почищены контакты.Но если проблема кроется в обмотке, то прибор придется полностью менять.
Также проблема может заключаться непосредственно в самом датчике. Для запуска вентустановки необходимо будет сбросить клеммы с устройства. Контроллер диагностируется путем демонтажа термостата и помещения его в емкость с горячей водой — термостат в этот момент должен открыться.
Еще одна причина, которая случается довольно редко — обрыв цепи. Такую проблему можно диагностировать с помощью мультиметра — оборванные провода необходимо заменить (автор видео о диагностике регулятора своими руками — Дмитрий Мазницын).

Ремонт неисправностей своими руками

Мы не будем говорить о решении таких проблем, как выход из строя предохранителя или самого датчика. Здесь все так просто — вышедшие из строя элементы удаляются с мест установки и заменяются новыми.

Отдельно необходимо выделить замену вентиляционной установки — об этом читайте ниже:

Чтобы в процессе ремонта не пришлось разбирать радиатор, делайте все аккуратно, так как есть вероятность поломки к другим элементам.
Откройте капот и отсоедините аккумулятор. Снимите воздушный фильтр.
Сделав это, можно демонтировать решетку радиатора.
Далее нужно будет открутить верхние крепления оптики — правую и левую фары.
Гаечным ключом на 10 (удобнее будет ключ-головка) нужно будет снять верхнюю переднюю панель.
После выполнения этих действий необходимо будет отсоединить вилки, которые поставляются на вентиляционную установку.После этого провода можно немного скрутить.
Далее с помощью гаечного ключа нужно будет открутить четыре винта, фиксирующие заменяемое устройство. На фото стрелками указаны винты, которыми фиксируется узел, их нужно будет открутить.
Только после того, как сборка будет выпущена, необходимо будет ее демонтировать и заменить на новую. После снятия на всякий случай почистите сами разъемы, чтобы в дальнейшем вас не беспокоила проблема плохого контакта.Дальнейшая сборка системы и установка всех элементов производится в обратной последовательности.

Видео «Как правильно заменить термостат на Лада Калина?»

Если проблема неработающего датчика в автомобиле Лада Калина кроется в выходе из строя термостата, то и этот блок нужно будет менять, подробная инструкция по замене в домашних условиях представлена ниже (автор видео — Алексей Голубков ).

Вентиляторы охлаждения радиатора — DeLorean Motor Company

ОБЗОР / ДИАГНОСТИКА

Оригинальные вентиляторы показывают свой возраст, и многие из них были заменены с годами, иногда на агрегаты сомнительного качества.DMC и ее дилеры предлагают современный «плоский» охлаждающий вентилятор / двигатель P / N 100415A с более тихой работой, отличным потоком воздуха и низким потреблением электроэнергии.

В этих агрегатах используются оригинальные заводские соединители проводки и они крепятся к заводскому кожуху / кожуху вентилятора P / N 100487.

Вентиляторы активируются двумя различными способами:

Температура воды в трубопроводе системы охлаждения на приводе сторона двигателя (то есть там, где горячая вода выходит из термостата двигателя, идя к радиатору) проходит мимо переключателя температуры охлаждающей жидкости P / N 100816 (также известного как «otterstat» на языке Делорианца).Этот переключатель замыкается, когда температура охлаждающей жидкости составляет примерно 210 градусов, и снова открывается примерно при 190 градусах. Этот переключатель активирует реле в электрическом отсеке, которое, в свою очередь, приводит в действие вентиляторы. Цепь защищена автоматическим выключателем на 40 А (OEM 35 А).
Активация компрессора кондиционера с помощью переключателя низкого давления на аккумуляторе кондиционера за правым передним колесом также активирует реле вентилятора (в цепи есть диоды, поэтому включение вентиляторов не приводит к активации компрессора! ).Это означает, что вентиляторы работают каждый раз, когда муфта компрессора включена, и НИКОГДА не должны отключаться, когда компрессор включен.

Оба вышеуказанных условия могут произойти одновременно, поэтому, если вы позволите автомобилю работать на холостом ходу с включенным кондиционером, может показаться, что вентиляторы будут работать больше, чем компрессор, но ни в коем случае не меньше.

Переключатель температуры охлаждающей жидкости «Otterstat»

Нерабочие вентиляторы системы охлаждения вызовет резкое повышение температуры двигателя, что приведет к разрушительному перегреву, особенно при движении или работе на низкой скорости.Кроме того, кондиционер не будет работать очень хорошо, на самом деле это может вызвать избыточное давление в системе хладагента, что приведет к продувке хладагента (на ранних автомобилях без предохранительного клапана это может даже вызвать отказ шланга).

Наиболее частой причиной отказа вентилятора был синий модуль сбоя вентилятора , расположенный в отсеке реле. Он не мог справиться с током двигателей вентиляторов и открывался, отключая вентиляторы. Завод заменил ее проволочной перемычкой в соответствии с бюллетенем ST-06-9 / 82, но сейчас чаще всего используется плавкая перемычка P / N 111102 .Сейчас наиболее частыми причинами выхода из строя вентиляторов являются воздух в системе охлаждения или неисправный температурный переключатель.

Перед тем, как приступить к поиску и устранению электрических неисправностей, убедитесь, что из системы охлаждения выпущен воздух. Когда система остынет, а крышка бачка охлаждающей жидкости снята, откройте штуцер для удаления воздуха на корпусе термостата и дайте воздуху выйти наружу, пока охлаждающая жидкость не потечет из штуцера для удаления воздуха. Мы также рекомендуем вам ослабить спускной шланг, идущий в правом верхнем углу радиатора, и дать возможность воздуху выйти наружу. OEM радиаторы) .

Чтобы проверить электрическую работу вентиляторов, включите ключ, не запуская двигатель, и выберите одно из положений переменного тока с помощью переключателя режимов. (ПРИМЕЧАНИЕ Этот тест предполагает, что система кондиционирования воздуха заправлена хладагентом и находится в рабочем состоянии.) Вы должны услышать хлопанье муфты компрессора сзади и включение вентиляторов спереди. Если вентиляторы не запускаются, найдите неисправность на пути от реле к вентиляторам. Используйте схему из Руководства по ремонту или большую доступную полноцветную схему Wall-Size Schematic .Если запускается только один вентилятор, проверьте плавкую перемычку в синей розетке.

Если система кондиционирования воздуха не работает, ИЛИ если вентиляторы включаются с муфтой компрессора, но не включаются к тому времени, когда двигатель достигает 220 на манометре, подозревается реле температуры охлаждающей жидкости (оттерстат). При включенном ключе соедините два провода на переключателе в трубопроводе охлаждающей жидкости , который проходит рядом с левой направляющей рамы в моторном отсеке. Если вентиляторы включаются, замените выключатель и заглушите , если нет, проверьте предохранитель №5.ПРИМЕЧАНИЕ. На большинстве автомобилей переключатель виден только снизу, но на ранних моделях он виден сверху.

Понимание этой схемы также может помочь в устранении проблем с термостатом двигателя. Если термостат застрял в открытом положении, автомобиль будет работать при правильных температурах на стоянке и на холостом ходу, но будет работать при слишком низкой температуре двигателя при движении по дороге. В холодную погоду обогреватель будет работать не очень хорошо. Если кто-то установил термостат со слишком высоким температурным рейтингом (или он вышел из строя), вентиляторы будут включаться «поздно» и никогда не выключатся, так как термостат стабилизирует двигатель при температуре выше, чем это значение. выключение реле температуры охлаждающей жидкости.

Если вентиляторы включаются и выключаются, но двигатель все еще перегревается, проверьте автоматический выключатель в цепи. Он часто выходит из строя и начинает отключаться (открываться) при нагрузке, намного меньшей, чем номинальная, из-за чего вентиляторы выключаются слишком рано и не работают достаточно долго для охлаждения двигателя. Это выключатель на 35-40 А, обозначенный как , позиция 23 на странице блока предохранителей. Расположение выключателя может быть противоположным изображенному на рисунке. Вам нужен выключатель с двумя подключенными к нему проводами (коричневый / оранжевый и коричневый / грифель). ВНИМАНИЕ: Когда выключатель выходит из строя в этом режиме, он может быть достаточно горячим, чтобы вызвать волдыри на пальце, поэтому будьте осторожны!

РЕМОНТ

Замена неисправного вентилятора системы охлаждения производится из-под передней части автомобиля. К сожалению, вентиляторы выходят из кожуха в сторону радиатора, а это означает, что их нельзя заменить, не сняв весь кожух с автомобиля. Для доступа вам необходимо снять (или, по крайней мере, отсоединить) штангу стабилизатора подвески в передней части рамы, чтобы обеспечить зазор для двигателей вентиляторов.Затем снимите канал радиатора и два кронштейна из-под радиатора, которые фактически удерживают радиатор на месте. Только в этом месте радиатор будет удерживаться на месте шлангами, поэтому обязательно поддерживайте его. Приложив немного усилий, вы можете удалить (или сломать) 5-миллиметровые болты, удерживающие все вместе, и сдвинуть блок вентилятора / кожуха вниз между радиатором и рамой.

В качестве альтернативы вы можете слить охлаждающие шланги и отсоединить их от радиатора и вывернуть весь узел из автомобиля, поддерживая левый конец, к которому еще будут присоединены трубопроводы хладагента к конденсатору.См. Статью «Радиатор » для получения других советов, так как вы можете решить заменить радиатор и вентиляторы одновременно.

Заменить неисправный переключатель температуры охлаждающей жидкости так же просто, как вытащить старый, надавить на новый и снова подключить провода. Новый переключатель будет поставляться с новым резиновым уплотнением. Обязательно установите на место зажим, удерживающий переключатель в трубе, ИЛИ закрепите его парой высококачественных стяжек. Если вы будете работать быстро, вы потеряете минимальное количество охлаждающей жидкости, но обязательно проверьте / слейте / и долейте охлаждающую жидкость по мере необходимости.

С доработкой 23.07.2021

Сколько антифриза в системе охлаждения Лады Калины. Как заменить охлаждающую жидкость (тосол или тосол) на Лада Калина. Сколько масла заливать в двигатель Калина

Во избежание перегрева двигателя владельцу автомобиля Лада Калина рекомендуется постоянно следить за уровнем антифриза в контуре охлаждения. Для этого на корпусе расширительного бачка есть специальные отметки.Уровень не должен быть ниже минимального и выше максимального. Если происходит постепенное уменьшение количества антифриза, то велика вероятность места утечки жидкости. В Lada Kalina такими очагами могут быть участки присоединительных патрубков к радиатору, бачку или термостату, а также прокладка помпы. В этой статье мы поговорим о том, как слить антифриз, а также как заменяют охлаждающую жидкость в автомобиле.

Антифриз и его объем

Для заполнения охлаждающего контура Лада Калины новой жидкостью потребуется объем примерно 8 литров.Изначально завод-производитель использует Феликс с красным окрасом. Чтобы заменить жидкость на практике, вам потребуется приобрести 10-литровую емкость с указанным антифризом или, как вариант, две 5-литровые канистры.

Варианты выбора

При выборе нельзя пренебрегать цветом жидкости. Цвет предназначен для обозначения определенных свойств антифриза, поэтому заменяйте его только версией с идентичным цветом.

«АГА 003Z» (температура минус 40 градусов), имеет красный цвет, стоит примерно 1 тыс. Руб.за 10 литровую тару.
«Профессионал Премиум» относится к категории «Г-12», а стоимость аналогичного «танка» достигает 700 рублей.
«SINTEC LUX G-12» также характеризуется красным оттенком по цене 1 тыс. Руб. на объем 10 литров.
«FELIX Carbox-40», канистра аналогичного объема с красной жидкостью обойдется владельцу от 950 рублей.
НИАГАРА, вещество G12; за объем 10 литров нужно будет заплатить сумму не менее 800 руб.
Полярный круг, вещество с аналогичными параметрами; Емкость объемом 10 литров стоит не менее 700 рублей.

Антифриз от вышеперечисленных производителей неплохо зарекомендовал себя, поэтому приобретать его можно без малейшего намека на сомнение.

Что нужно при замене?

Подходящий контейнер, вмещающий около 8 литров.
Размер торцевой головки «16».
Гаечный ключ размером «13» для демонтажа стартера в варианте 16-клапанного двигателя, не относится к 8-клапанному двигателю.

Замена антифриза означает охлаждение двигателя, и перед запуском необходимо знать, как слить антифриз. Перед началом процедуры рекомендуется сбросить уровень давления в контуре, для чего потребуется открыть заглушку на горловине расширительного бачка. Для облегчения доступа к сливному отверстию потребуется снять защиту картера.

Замена охлаждающей жидкости

Отметим, что технология действий по замене хладагента в версиях LADA Kalina с 8-клапанным двигателем несколько отличается от последовательности работ на вариациях 16-клапанных двигателей.В последнем случае для обеспечения доступа к сливной пробке агрегата потребуется демонтировать крепеж стартера. А перед работой узнаем, как правильно слить антифриз.

Порядок действий на 8-клапанной Калине

Сбрасываем давление указанным ранее способом.
Демонтируем защиту картера.
Подставляем подготовленную емкость под сливное отверстие (находится на радиаторе с правой стороны).
Давление выходящего потока жидкости можно регулировать, закрутив или сняв пробку на баке. Проводим эту манипуляцию, ориентируясь на ситуацию.
Открутив пробку радиатора, ждем полного слива жидкости.
Теперь переходим к мотоблоку.
Сливная пробка находится под катушкой зажигания.
Чтобы открутить указанную заглушку, воспользуемся гаечным ключом 13-го размера.
Подставляем такую же емкость и собираем в нее остаток жидкости.

Замена антифриза завершена.

Смена на 16-клапанную модификацию

Как уже отмечалось, для завершения процедуры в полном объеме потребуется демонтировать стартерный блок. Если пренебречь этой важной манипуляцией, то пролитая через открытое отверстие жидкость может проникнуть в стартовый блок, что приведет к его поломке.

Отключаем питание стартера LADA Kalina отключением блока с тросами от реле втягивающего на корпусе агрегата.
На плюсовой клемме блока снимаем защитный колпачок, затем ключом на «13» откручиваем фиксирующую гайку, снимаем клемму с проводом и откладываем в сторону.
Теперь вы можете использовать тот же ключ, чтобы открутить 3 болта, которые крепят узел к блоку. Вытаскиваем стартер.
Далее переходим к откручиванию пробки и слива хладагента в емкость.
Завершив этот этап процесса, прикручиваем пробку на место.Крутящий момент не должен превышать 30 Нм.
Указанным ранее способом сливаем жидкость из радиаторного узла.

После установки заглушек приступайте к заполнению системы указанной жидкостью. Осуществляем это действие через горловину расширительного бачка. После этого устанавливаем стартер, запускаем силовую установку и, нажимая на форсунки, помогаем жидкости быстрее начать циркуляцию в контуре. При этом контролируем уровень по отметкам на баке.Он должен находиться между рисками «Мин» и «Макс». Замена антифриза прошла успешно.

Определение работы термостата

После прогрева двигателя LADA Kalina осторожно коснитесь нижнего выпускного шланга радиатора в сборе. Его нагрев укажет на наличие факта циркуляции хладагента по так называемому большому кругу. После того, как системный вентилятор отключится, отводя тепло от сот радиатора, выключаем двигатель и замечаем уровень в указанном ранее бачке.

Теперь процедуру замены жидкости в автомобиле Лада Калина можно считать полностью завершенной.

При обнаружении факта отсутствия герметичности крышки на указанном бачке, после замены охлаждающей жидкости ее следует немедленно заменить.

Варианты товара:

крышка с кодом «2108 2108-1311065» в исполнении «Автоприбор»; стоимость не менее 150 рублей;
товар с артикулом «2108 LUZAR LL 0108» по цене около 100 рублей;
крышка производства «Чистополь» с кодом «2108-1311065» стоимостью 70 руб.

Замена охлаждающей жидкости в автомобиле Лада Калина завершена, и теперь проверяем контур на герметичность. Если он присутствует, то замените хомуты, удерживающие стыковые участки труб.

Система охлаждения двигателя LADA Kalina жидкостная, закрытого типа, с принудительной циркуляцией. Состоит из рубашки охлаждения двигателя, радиатора с электровентилятором, термостата, помпы, расширительного бачка и соединительных шлангов.

Система охлаждения : 1 — расширительный бачок; 2 — отводной шланг радиатора; 3 — наливной шланг; 4 — радиатор; 5 — шланг отвода пара; б — шланг подвода радиатора; 7 — электровентилятор; 8 — кожух электровентилятора; 9 — датчик температуры охлаждающей жидкости; 10 — датчик датчика температуры охлаждающей жидкости; 11 — дроссельный узел; 12 — кронштейн патрубка насоса охлаждающей жидкости; 13 — насос охлаждающей жидкости; 14 — патрубок насоса охлаждающей жидкости; 15 — Шланг подачи радиатора отопителя; 16 — отводной шланг радиатора отопителя; 17 — патрубок выходной; 18 — шланг трубы насоса охлаждающей жидкости; 19 — корпус термостата

Насос охлаждающей жидкости — пластинчатый центробежного типа, приводимый от шкива коленчатого вала зубчатым ремнем ГРМ.Корпус насоса алюминиевый. Ролик вращается в двухрядном подшипнике. Подшипник смазан на весь срок службы. Наружное кольцо подшипника фиксируется винтом. Зубчатый шкив прижимается к переднему концу ролика, а рабочее колесо прижимается к заднему концу. К концу рабочего колеса прижимается упорное кольцо из графитосодержащего состава, за которым находится сальник. В корпусе насоса есть контрольное отверстие для обнаружения утечки жидкости в случае отказа насоса. Рекомендуется заменить весь насос.Перераспределение потоков жидкости контролируется термостатом.

Система охлаждения состоит из из двух так называемых кругов циркуляции:

Движение жидкости через рубашку охлаждения и радиатор образует большой круг циркуляции.
Движение жидкости по рубашке охлаждения двигателя в обход радиатора представляет собой малый круг циркуляции.

В систему охлаждения также входят радиатор отопителя и нагревательный блок дроссельного узла.Жидкость циркулирует по ним постоянно и не зависит от положения клапанов термостата.

Радиатор отопителя встроен в систему охлаждения двигателя и предназначен для обогрева салона за счет циркуляции через него горячей охлаждающей жидкости.

Вентилятор поддерживает тепловой режим двигателя, включается через реле по сигналу с контроллера.

Схема системы охлаждения двигателя LADA Kalina

Система охлаждения : 1 — шланг для слива охлаждающей жидкости с радиатора отопителя; 2 — шланг подачи охлаждающей жидкости к радиатору отопителя; 3 — шланг подающего патрубка насоса охлаждающей жидкости; 4 — шланг расширительного бачка; 5 — расширительный бачок; 6 — шланг отвода пара радиатора двигателя; 7 — термостат; 8 — шланг подачи жидкости к дроссельному узлу; 9 — шланг подачи жидкости к радиатору двигателя; 10 шланг для слива жидкости из радиатора двигателя; 11 — радиатор двигателя; 12 Пробка сливного отверстия радиатора ; 13 вентилятор радиатора; 14 насос охлаждающей жидкости; 15 впускной патрубок насоса охлаждающей жидкости; 16 Сливной шланг охлаждающей жидкости от дроссельной заслонки

Основные данные для контроля, регулировки и обслуживания системы охлаждения

Температура начала открытия главного клапана термостата, ° С	85-89
Температура полного открытия клапана главного термостата, ° С	102
Давление открытия выпускного клапана пробки расширительного бачка, кПа (бар)	110-150 (1,1-1,5)
Давление открытия впускного клапана пробки расширительного бачка, кПа (бар)	3-13 (0,1)
Температура охлаждающей жидкости в прогретом двигателе при температуре окружающей среды 20-30 ° C и полностью загруженном автомобиле, движущемся с постоянной скоростью 80 км / ч, не более, ° C	95
Сопротивление добавочного резистора, Ом	0,23
Объем жидкости в системе охлаждения двигателя, л	7,8
Охлаждающая жидкость (смешивание жидкостей разных марок не допускается)	ОЖК-ХТ; ОЖ-40-ХТ; ОЖ-65-ХТ; Антифриз ОЖ-К; ОЖ-40 Антифриз; ОЖ-65 Антифриз; ОЖ-40; ОЖ-65; ОЖК-КСК; ОЖ-40СК; ОЖ-65СК; Лада-А40; ОЖ-К Тосол-ТС; ОЖ-40 Тосол-ТС; ОЖ-65 Тосол-ТС; Антифриз Г-48; Антифриз AGIP Extra; Глизантин G03; Глисантин G913

Добро пожаловать!
Благодаря этой жидкости охлаждается двигатель автомобиля — коленчатый вал, распределительный вал, блок цилиндров и другие детали.Со временем жидкость приходит в негодность и теряет свои свойства: присадки истекают, автомобиль начинает намного чаще перегреваться, а это приводит к преждевременному выходу из строя двигателя.

Примечание!
Вам понадобятся следующие инструменты: ремонтный комплект, торцевые ключи, шестигранные ключи, гаечные ключи и отвертки, чистая тряпка для удаления следов пролитой жидкости на двигатель автомобиля.

Резюме:

Когда менять жидкость?

Завод рекомендует менять жидкость каждые 75 тыс. Км или через 3 года после заливки.Имейте в виду, что это крайние сроки. По возможности заменяйте чаще, не допускайте износа присадок, ведь благодаря им система охлаждения защищена от преждевременной коррозии и других неблагоприятных факторов.

Примечание!
Итак, меняем жидкость либо по рекомендации завода, либо по внешнему виду. Для этого откручиваем крышку расширительного бачка (обозначена стрелкой) и заглядываем внутрь. В случае изменения цвета жидкости она приобрела оттенки ржавчины, стала красно-коричневой, а значит, пора меняться.Масляная пленка на поверхности также является тревожным сигналом для замены.

Как заменить охлаждающую жидкость на ВАЗ 1117-1119?

Примечание!

При рабочей температуре двигателя жидкость нагревается до 100 градусов — можно обжечься. Бывает, что нужно срочно охладить жидкость — откручиваем пробку расширительного бачка. Действовать осторожно и плавно, и полностью снимать крышку разрешается только в том случае, если исчез шипящий звук, иначе воздух внутри бака выбьет крышку и жидкость будет вытоптать наружу столбиком — все вокруг испачкается, и вы могут обжечься.Лучше всего работать с холодным двигателем.

Помните! Жидкость очень токсична, перелейте ее в плотно закрытый контейнер и выбрасывайте на свалку, а не в ведро!

Слив

Загоните автомобиль в смотровую яму и убедитесь, что она выровнена. Если это невозможно, припаркуйте машину так, чтобы передняя часть была выше задней.

Примечание!
Надежно зафиксируйте автомобиль ручным тормозом, установите скорость, подложите камни под задние колеса.Снимите с него брызговик (пригодится статья: «Замена брызговика двигателя») и, при наличии, защиту картера. Если вы на 100% уверены, что жидкость не попадет на брызговик и защиту, то можно не снимайте их с машины!

Примечание!
После снятия клеммы снимите модуль зажигания с автомобиля, открутив болты с шестигранной головкой (подробно описано в статье: «Замена модуля зажигания на ВАЗ»!). Применимо к 8-клапанным машинам, 16-клапанные модули не снимаются.

Открутите крышку расширительного бачка и поместите емкость под сливную пробку блока цилиндров (указана стрелкой). Снимите его гаечным ключом, слейте всю жидкость из блока в прилагаемую емкость. Теперь повторите действия для радиаторной жидкости системы охлаждения, у нее есть пробка, которую можно открутить вручную.

Примечание!
Жидкость из сливного отверстия загрязняет блок цилиндров. Возьмите тряпку и вытрите насухо места, где она попала!

Заменить обе заглушки и перейти к дроссельной заслонке.Вы найдете шланг, идущий к сливу охлаждающей жидкости (см. Фото). Ослабьте зажим на шланге и вручную отсоедините его от штуцера воздушной заслонки (штуцер обозначен стрелкой).

Примечание!
Данная операция поможет избежать скопления воздуха: поступающий в трубы воздух не дает жидкости уйти в расширительный бачок, вместо установленного уровня жидкости будет воздух, а значит, двигатель будет перегреваться. Кстати из-за пробок печка очень плохо греется!

Заливка

Начните самостоятельно или попросите помощника залить жидкостью расширительный бачок, придерживая сливной шланг (мы отсоединили его от дроссельного узла).Как только из него начнет вытекать жидкость, подсоедините его к месту и хорошо затяните зажимом крепления.

Примечание!
Продолжайте заливать жидкость, пока она не достигнет отметки MAX на резервуаре. Пробку бачка затягиваем плотно, главное не порвать резьбу — везде соблюдаем меру. Подробности смотрите в видео ниже, учтите, что Калины там нет!

Установить на свои места снятые ранее детали, подключить аккумулятор, сесть в машину, завести ее и дождаться, пока она прогреется до рабочей температуры.Когда вы услышите, как включается вентилятор, выключите машину и посмотрите, сколько жидкости в баке. При необходимости довести уровень до нормы.

Примечание!
Проверить, не образовалась ли воздушная пробка — включить печку на отапливаемой машине и проверить, какой воздух из нее выходит. Холодный — скорее всего образовалась пробка, горячий — все нормально, вы правильно поменяли жидкость. Следите за цветом жидкости. Быстрая смена цвета говорит о подделке — срочно меняем.

При пробке сжимайте шланги системы охлаждения (на фото показана система охлаждения Калина, каждый шланг трогать не нужно, достаточно прощупать самые толстые трубы) — как правило, помогает.В крайнем случае дайте машине полностью остыть и открутите крышку расширительного бачка, затем заведите машину и дайте машине поработать несколько минут (около 3-4 минут). Заглушите его, закрутите пробку и еще раз проверьте образование воздушных пробок в системе охлаждения.

Дополнительное видео

На видео показан процесс замены жидкости на ВАЗ 2110. На Калине в принципе форма сливной пробки радиатора другая. Сливной шланг, подключенный к дроссельному узлу на Калине, ближе к передней части автомобиля, чем на 2110 (там ближе к задней части).

Антифриз или охлаждающая жидкость предназначена для охлаждения всех элементов двигателя в целом, а именно блока цилиндров, коленчатого вала и распределительных валов и, конечно же, других элементов, относящихся к системе охлаждения. Однако со временем антифриз приходит в негодность, постепенно теряя свои свойства, из-за чего двигатель преждевременно и часто перегревается, что может служить его полным выходом из строя.

На видео замена антифриза с промывкой системы охлаждения на Лада Калина:

Замена антифриза на Лада Калина

Вот так выглядит б / у агрегат.Антифриз, очень уставший

Во всей системе охлаждения двигателя Лада Калина 7,6-7,8 литров антифриза, и по официальной инструкции его нужно менять каждые 60000 км или пять лет эксплуатации, в зависимости от того, что наступит раньше.

Возможна замена на стандартный антифриз

В автомобили Лада Калина с завода заливается антифриз Felix Carbox 40 — красный. Поэтому какой антифриз заливать в полную замену — решать вам, главное, чтобы ваши желания совпадали с температурным диапазоном, в котором эксплуатируется автомобиль.

Инструмент для работы

Для проведения всех работ нам понадобится:

Антифриз новый (охлаждающая жидкость) в количестве 8 литров.
Отвертка крестовая.
Ключ находится на «13».
Колпачок на «13» и «17» с трещоткой.
Емкость для слива отработанной жидкости.
Тряпки.

Поэтапный процесс слива антифриза

Перед началом работ по замене жидкости необходимо припарковать автомобиль на ровной поверхности или на небольшом уклоне, при условии, что передняя часть выше задней.Также примите во внимание тот факт, что двигатель станка должен быть холодным, чтобы исключить возможность ожога во время работы, поэтому такие работы лучше проводить утром, после того, как машина остыла за ночь.

Процесс заливки нового антифриза

Когда все пробки затянуты, можно переходить к операции по заливке новой охлаждающей жидкости.

В первую очередь ослабляем хомут и вытаскиваем шланг дроссельного узла.Это нужно для того, чтобы при замене через этот шланг выходил лишний воздух.
Затем залейте антифриз до тех пор, пока он не потечет из отсоединенного шланга, или пока уровень жидкости не останется неизменным на отметке «MAX» в расширительном бачке.

Завершающие работы

Последним этапом замены антифриза на Лада Калина будет замена модуля зажигания, подключение к нему проводов, проверка всех вилок и соединений на герметичность.
Далее запускаем двигатель и проверяем результат работы.Для этого необходимо дождаться нагрева двигателя и срабатывания «Карлсона». Затем проверяем работу отопителя на вдув горячего воздуха в салон, если дует теплый, это означает, что в системе образовалась воздушная пробка.
Также необходимо учитывать тот факт, что при остывании двигателя необходимо повторно проверить уровень охлаждающей жидкости и при необходимости долить ее.

Видео о прокачке системы охлаждения Лада Калина.

выводы

Как вы сами убедились, самостоятельно поменять антифриз нет ничего сложного; Такую работу сможет выполнить даже самый удаленный от авторемонта водитель.

carfrance.ru

Замена охлаждающей жидкости Калины

Замена антифриза на Калину проходит в несколько этапов:

.
залейте новый антифриз.
Удалить воздух из системы охлаждения двигателя.

Подставьте под сливное отверстие (внизу правого бачка радиатора) емкость объемом не менее 6 литров.

Выкрутить сливную пробку радиатора вручную. Слейте антифриз в емкость. При сливе жидкости откручиваем пробку расширительного бачка.
Пробка сливного отверстия имеет резиновое уплотнительное кольцо. Чтобы слить охлаждающую жидкость из рубашки охлаждения двигателя, поместите емкость под сливное отверстие, расположенное на передней стороне блока цилиндров, ближе к картеру сцепления.
Выкрутите сливную пробку блока цилиндров ключом на «13». Слейте антифриз из системы.

Заворачиваем сливные пробки радиатора и блока цилиндров и через расширительный бачок заливаем чистую охлаждающую жидкость (5-6 л) в систему охлаждения двигателя.При работающем двигателе несколько раз поочередно энергично сожмите все шланги системы охлаждения, это поможет антифризу заполнить систему и выпустить из нее воздух. По мере падения уровня охлаждающей жидкости в расширительном бачке доводим до нормы и заворачиваем крышку бачка. При прогреве двигателя выпускной (нижний) шланг радиатора должен какое-то время быть холодным, а затем быстро нагреться, что будет свидетельствовать о начале циркуляции жидкости по большому кругу. Дождавшись включения вентилятора охлаждения, останавливаем двигатель.

Если уровень жидкости в расширительном бачке постоянно снижается, то, скорее всего, есть утечка в системе охлаждения. В этом случае необходимо проверить герметичность системы охлаждения и устранить неисправность (см. «Система охлаждения»).

Ключевые слова:

xn —- 8sbabr6ahc3e.xn — p1ai

Как заменить охлаждающую жидкость (тосол или тосол) на Лада Калина

Чтобы не перегреть двигатель, необходимо следить за уровнем охлаждающая жидкость — это зависит от того, антифриз у вас или антифриз.Следите за уровнем жидкости в расширительном бачке, а также проверяйте на наличие признаков утечки трубы и их соединения, а также насос. Полная замена фильтра согласно заводскому регламенту рекомендуется каждые 5 лет или каждые 75 тысяч километров.

Какой антифриз выбрать и сколько нужно

Для полной замены охлаждающей жидкости в автомобиле Лада Калина / Калина 2-го поколения вам понадобится 7,8 литра антифриза или антифриза, что вы выберете.Антифриз Феликс красный заливается с завода.

Для полной замены охлаждающей жидкости (ОЖ) нам необходимо приобрести либо одну канистру на 10 литров, либо две приколы по 5 литров каждая.

Выбор антифриза для замены

Если красный антифриз был залит с завода, то рекомендуем заменить его красным.

AGA 003Z (-40 *) красный 10л цена от 1000 рублей
Professional Premium G-12 red 10 л цена от 700 рублей
SINTEC LUX G-12 красный 10л цена от 1000 рублей
FELIX Carbox-40 ( 10 л) красный цена от 950 рублей
NIAGARA G12 (10 л) красный цена от 800 рублей
Arctic Circle G12 (10 л) красный цена от 700 рублей

Что потребуется для замены

Емкость для слива старого антифриза на 6-8 литров
Головка 16мм
Накидной гаечный ключ 13мм для снятия стартера на 16-клапанной версии Калины

Лучше заменить на холодный двигатель.Перед началом замены сбросьте давление в системе, открутив крышку расширительного бачка. Чтобы беспрепятственно достать до сливной пробки, необходимо снять средний грязезащитный щиток.

Инструкция по замене охлаждающей жидкости

На Калине с 8 и 16 клапанными моторами замена охлаждающей жидкости другая. Слить старую жидкость из радиатора можно без проблем, а вот из блока на 16 клапанном моторе сложнее. Придется откручивать стартер.

Замена антифриза на 8-ми клапанном моторе Лада Калина

Итак, сбрасываем давление в системе откручиванием крышки расширительного бачка. Затем снимаем защиту двигателя, чтобы добраться до сливной пробки.

Берем емкость объемом 6-8 литров и подставляем под сливное отверстие, расположенное справа внизу на радиаторе. Чтобы ослабить давление, закрутите пробку расширительного бачка.

Откручиваем сливную пробку на радиаторе и даем жидкости полностью стечь с радиатора.

Сливаем жидкость из блока цилиндров на 8-клапанном двигателе

На 8-клапанном двигателе с тяговой коробкой передач слить старую охлаждающую жидкость довольно легко. Сливная пробка находится под катушкой зажигания.

Используя головку на «13», открутите сливную пробку, подставьте емкость и слейте жидкость.

Сливаем жидкость из блока цилиндров на 16 клапанном двигателе

Чтобы добраться до сливной пробки, потребуется снять стартер.Если не снимать стартер, а открутить пробку и слить жидкость, она выльется прямо на него, что может привести к выходу из строя.

Отсоедините колодку от тягового реле стартера. Снимите защитный колпачок с плюсового провода, гаечным ключом на 13 мм открутите гайку и снимите провод.

Теперь остается только открутить сливную пробку и слить охлаждающую жидкость из блока цилиндров.

После слива жидкости из блока заворачиваем сливную пробку с усилием 25–30 Н · м.Также заворачиваем крышку радиатора и заливаем охлаждающую жидкость через расширительный бачок до тех пор, пока она не будет заполнена.

Начинаем двигаться и начинаем давить на все трубы, тем самым стимулируя лучший проход антифриза или антифриза и заполняя всю систему. Не забывайте следить за уровнем жидкости в бочке, который должен быть между Мин и Макс.

Как узнать, работает ли термостат

Когда двигатель прогреется, коснитесь нижней выпускной трубы. Он будет холодным, а затем должен быстро прогреться, что говорит о том, что охлаждающая жидкость начала циркулировать по большому кругу.Следите за вентилятором, как только он включается и сбивает температуру, заглушите двигатель и проверьте уровень охлаждающей жидкости в расширительном бачке.

На этом замена антифриза завершена.

Если крышка расширительного бачка протекает и не удерживает давление, ее следует заменить.

Крышка расширится. бак 2108 2108-1311065 Автоприбор — цена от 130 рублей
Крышка расширится. бак 2108 LUZAR LL 0108 цена от 100 рублей
Крышка расширится.цистерна 2108 Чистополь 2108-1311065 цена от 70 руб

После замены антифриза проверьте все соединения на предмет утечек. При необходимости замените хомуты.

remontautomobilya.ru

Замена охлаждающей жидкости на калину

Добро пожаловать! Охлаждающая жидкость — благодаря ей система охлаждения охлаждает весь двигатель автомобиля, а именно сам коленчатый вал, а также распредвал, блок цилиндров и другие детали, которые имеют непосредственное отношение к системе охлаждения двигателя автомобиля, но со временем сама жидкость, которая заливается в систему, приходит в негодность и тем самым теряет свои свойства, и в ней много свойств, то есть свойства включают практически все присадки, которые смешиваются друг с другом и получается охлаждающая жидкость, эти присадки имеют свой период действия действие, после которого они начинают действовать очень плохо и в связи с чем автомобиль начинает намного чаще перегреваться, а из-за сильного перегрева, как вы уже знаете, двигатель может прийти в негодность в очень короткие сроки.

Примечание! Для того, чтобы заменить жидкость в системе, вам потребуется запастись: Ремкомплектом, в котором у вас будут гаечные ключи, шестигранные ключи, а также гаечные ключи и отвертки, кроме того, рекомендуем вам взять чистую тряпку. с вами, которым вы быстро очистите следы пролитой жидкости на себе и на двигателе автомобиля!

Замена охлаждающей жидкости
Дополнительный ролик

Когда нужно менять охлаждающую жидкость? Кто-то говорит, что нужно менять строго по регламенту, кто-то говорит, что это можно изменить позже, кому тут верить? На самом деле некоторые меняют жидкость сразу после заливки, не догадываются, в чем причина? В последнее время на автозапчасти, как и раньше, сделали много подделок, причем сюда же относится и жидкость, охлаждающая двигатель авто, поэтому при выборе новой жидкости будьте предельно внимательны и не ходите в магазин так, как будто вы шли туда за хлебом.(Если хотите узнать, как распознать жидкую подделку или нет, то прочтите статью, написанную именно по этой причине, и она называется: «Подробная информация об антифризах и антифризах»)

Ну вот, с покупкой разобрались жидкости, но вы до сих пор не знаете сроков ее замены (потому что мы о них еще не говорили), поэтому если вы будете следовать рекомендациям завода, то жидкость нужно менять каждые 75 тыс. км или через 3 года прошло с момента заливки жидкости, но это крайние сроки, если есть возможность, то рекомендуем немного чаще заменять жидкость (об этом поговорим чуть позже), если не менять жидкость на новую один вовремя, то кроме того, что машина будет бесконечно прогреваться, присадки тоже уже не будут иметь никакого эффекта, а благодаря только одним присадкам система охлаждения защищена от преждевременной коррозии и прочего неблагоприятного.

Примечание! Так что когда вам нужно поменять жидкость, вы задаетесь вопросом, ну во-первых, менять ее рекомендуется либо по рекомендации завода, либо по тому, как жидкость выглядит, то есть сначала нужно будет открутить крышку расширительный бачок (бачок обозначен стрелкой), когда крышка не будет смотреть в бачок и если жидкость в бачке меняет свой цвет на другой (цвет ржавчины или красно-коричневый цвет), то это означает, что он пришла в негодность и требует замены, кроме того, если на поверхности жидкости образовалась масляная пленка, то и жидкость тоже нуждается в замене!

Как заменить охлаждающую жидкость на ВАЗ 1117-ВАЗ 1119?

Примечание! Заменять саму жидкость нужно только на холодном двигателе, потому что она очень горячая при прогреве двигателя, например, при рабочей температуре двигателя, жидкость нагревается где-то до 100 градусов и при попадании на кожа, на нем легко могут остаться ожоги, поэтому будьте осторожны и к тому же, если вдруг захотите, чтобы жидкость быстрее остыла, открутив крышку на расширительном бачке (некоторые люди так делают), то при повороте крышки сделайте это очень аккуратно и плавно, а полностью снимать крышку разрешается только в том случае, если исчез шипящий звук, потому что если резко начать откручивать крышку, то воздух внутри бачка выбьет крышку и саму жидкость столбиком наружу и тогда вся твоя машина испачкается и обожжется!

К тому же жидкость очень токсична, поэтому нужно слить ее в емкость, которую можно закрыть, а потом выбросить эту емкость не в ведро, а только на свалку!

Дренаж: 1) В самом начале работы загоните машину в смотровую яму и убедитесь, что она стоит ровно, или, если у вас нет такой возможности, то поставьте машину так, чтобы передняя часть была выше тыл.

Примечание! Когда автомобиль установлен, затормозите его всем, что можно, то есть ручным тормозом, установите на скорость и, если он стоит под углом, рекомендуем подбрасывать камни под задние колеса, а после того, как машина заглохнет, снимите брызговик и защита картера от него если она у вас есть! (О том, как снять брызговик, читайте в статье: «Замена брызговика двигателя», и снимайте защиту картера самостоятельно, так как нет смысла писать инструкцию, как ее снимать, потому что она не устанавливается с завода и является установили люди, которые, на наш взгляд, могут его снять, потому что установили)

На самом деле брызговик и защиту снять вообще нельзя, а просто когда сливаете отработанную жидкость, она сначала выльется на брызговик и защита, а во-вторых, из-за того, что он на них льется, то в емкость соответственно не упадет так как растечется по поверхности брызговика и защиты, но все же, если вы на 100% уверены, что жидкость не попадет на брызговик и защиту, то с машины снимать ее вообще нельзя!

2) Затем нужно будет открутить гайку крепления минусовой клеммы к аккумуляторной батарее, не пренебрегайте этим требованием и отсоедините клемму, так как в процессе снятия придется работать с модулем зажигания, который потребуется сниматься с машины.(Как скинуть терминал см. Первый абзац «здесь в этой статье»)

Примечание! После снятия клеммы снимите модуль зажигания с автомобиля, открутив все болты с шестигранной головкой, которые его крепят, подробнее о том, как снять модуль, читайте в статье: «Замена модуля зажигания на ВАЗ»! (Это относится только к 8-клапанным машинам; 16-клапанные блоки снимать не нужно)

3) Затем открутите крышку того же расширительного бачка, который обозначен на фото выше стрелкой, а затем замените любую емкость под сливную пробку блока цилиндров (эта пробка обозначена на фото ниже стрелкой) и открутите эту пробку гаечным ключом, слейте всю жидкость из блока в подставленную ранее емкость, затем проделайте точно такую же операцию , но слить оставшуюся жидкость придется не с блока, а с радиатора системы охлаждения, на радиаторе есть пробка, которую можно открутить вручную, а не ключом, и так под ней емкость также заменил, а затем открутил пробку (см. маленькое фото) и у вас слили всю оставшуюся жидкость в подготовленную емкость.

Примечание! Жидкость из сливного отверстия будет стекать, загрязняя блок цилиндров, поэтому возьмите тряпку и просушите после слива жидкости, протрите все места, куда попала жидкость!

4) Когда охлаждающая жидкость слита из всех сливных отверстий, завинтите обе пробки и затем переходите к дроссельному узлу, на нем вы найдете шланг, который идет для слива охлаждающей жидкости (см. Фото), так что на этом шланге есть ослабьте необходимый вам хомут, а затем вручную отсоедините шланг от штуцера воздушной заслонки (штуцер обозначен стрелкой).

Примечание! Эта операция должна выполняться в обязательном порядке, это необходимо для того, чтобы в системе охлаждения не образовывались воздушные пробки (воздушные пробки — это воздух, который попадает в трубы, и из-за этого жидкость не может полностью уйти в расширительный бачок, и поэтому двигатель часто будет прогреть, поэтому в системе охлаждения будет воздух вместо положенного уровня жидкости), да к тому же с воздушными пробками печка греется очень плохо!

Заливка: 1) Сначала заведите сами или попросите помощника, если он у вас есть, начать заливать жидкость в расширительный бачок, при этом удерживайте сливной шланг, который ранее был отсоединен от дроссельного узла и как только жидкость начинает вытекать из него, подсоедините его к месту и затем затяните хомут, который хорошо его фиксирует.

Примечание! Продолжайте наливать жидкость, пока она не достигнет отметки MAX на расширительном бачке, а когда она дойдет, прекратите заливку и закрутите крышку бачка, просто плотно заверните ее, просто не сможете вылезти из бачка и в этом счесть, может треснуть), подробнее о том, как правильно закрутить крышку, смотрите в видео ниже, но только там используется другая машина, а не Калина!

Или через 2 года эксплуатации
Или через 60000 км (что наступит раньше)

Пробег моей Калины еще не приблизился к рекомендованному, но вовремя пришлось провести эту процедуру еще в прошлом году.Немного задержался с этим, но думаю, ничего страшного, так как антифриз в расширительном бачке чисто красного цвета — чуть темнее нового.

Ниже приведен список необходимых вещей, которые потребуются для выполнения этого вида обслуживания:

Накидной или рожковый ключ 13
Головка 13
Рукоятка кривошипная или храповая
крестовая отвертка
Головка на 17 или ключ для откручивания корпуса модуля зажигания

Слив охлаждающей жидкости из системы Лада Калина

Перед тем, как продолжить эту процедуру, необходимо припарковать машину на ровной поверхности или на небольшом склоне, при условии, что передняя часть немного выше задней.Также стоит учитывать, что двигатель должен быть холодным, иначе при сливе можно получить ожоги.

Первым делом откручиваем болты крепления модуля зажигания (например, двигатель 21114), так как сливная пробка находится под ней и при сливе — антифриз может попасть на змеевик, что может привести к его выходу из строя. Всего их три, один на правой стороне, ближе к КПП, откручивать не очень удобно, пришлось использовать храповой ключ:

Второй в центре:

И последний находится в самом низу с левой стороны, этот болт можно немного ослабить, не нужно откручивать до конца:

Теперь осторожно поднимите модуль вместе с корпусом через левую сторону и поместите его так, чтобы он не мешал:

Теперь можно открутить сливную пробку на блоке двигателя Калина, предварительно подставив тару.Сделал так: отрезала горлышко получешки и подставила бутылку под отверстие:

Конечно, такой маленькой емкости будет недостаточно, но после наполнения я заткнул отверстие пальцем и подставил новую бутылку:

После того, как весь антифриз или антифриз слили из двигателя, откручиваем пробку в радиаторе, которая находится в правом нижнем углу по направлению к автомобилю. Сначала заменяем тару на старый антифриз:

После того, как слили весь тосол или антифриз из системы охлаждения Калины, протираем все следы охлаждающей жидкости на двигателе и защите картера и закручиваем все пробки на место.

Особенности заливки охлаждающей жидкости

Затем нужно открутить болт зажима на шланге, который подходит к дроссельному узлу, и снять его:

Это необходимо для того, чтобы во время замены воздух выходил из системы через этот шланг. А теперь можно тонкой струйкой заливать охлаждающую жидкость через отверстие расширительного бачка, пока из отсоединенного шланга не потечет антифриз.

Хочу сказать, что в моем случае я этого не дождался, хотя немного спустив шланг вниз — жидкость все равно потекла медленно.Теперь подсоединяем шланг обратно к дроссельному узлу и доливаем тосол в бачок почти до максимальной отметки (MAX) — до рубца на расширителе.

Закручиваем пробку бачка на место и заводим двигатель, конечно, предварительно установив обратно корпус модуля зажигания и подсоединив к нему провода.

Дожидаемся прогрева двигателя перед работой вентилятора и проверяем, нормально ли работает отопитель салона. Важно, чтобы из печи дул горячий воздух, а не теплый, как это иногда бывает при образовании воздушной пробки.Если есть подобная проблема, необходимо избавиться от шлюза. Как это сделать, хочу попросить тех владельцев, у которых была подобная проблема, отписаться ниже в комментариях. Так как у меня не было такого опыта, я знаю об этом только понаслышке от других владельцев.

Еще одно, после остывания двигателя проверьте уровень в расширительном бачке и при необходимости долейте до отметки MAX.

И еще, забыл написать, я выбрал тот же антифриз, который бы заливал в мою Калину с завода — красный Felix Carbox 40.Что заливать — это ваш выбор, хоть антифриз, главное, чтобы залитая охлаждающая жидкость соответствовала вашему температурному диапазону, в котором эксплуатируется машина.

Какую температуру должен включать мой вентилятор?

Ваш вентилятор радиатора должен работать при температуре около 200 градусов по Фаренгейту. Если вы заметили, что ваш автомобиль перегревается или, по крайней мере, работает сильнее, чем обычно, прислушайтесь к вентилятору, чтобы увидеть, слышите ли вы его. Если вы не можете этого сделать, и он в конечном итоге не включается, Doc Motor Works может отремонтировать или заменить его, чтобы система охлаждения вашего двигателя работала с максимальной эффективностью.

Запуск вентилятора

Температура двигателя должна привести к включению вентилятора. Он также выключит вентилятор, когда двигатель остынет ниже 200 градусов. Возможно, вы слышали о части, называемой переключателем вентилятора радиатора или переключателем температуры вентилятора. Он связан с термостатом и работает так же, как домашняя система отопления, вентиляции и кондиционирования воздуха. В случае выхода из строя одной из этих частей — термостата или переключателя — вентилятор радиатора не включается и не выключается, и это создает серьезные проблемы.

Почему?

Причина серьезных проблем в том, что вентилятор радиатора охлаждает двигатель.Да, радиатор и охлаждающая жидкость внутри него также предотвращают перегрев двигателя, но вентилятор тоже играет решающую роль. Возможно, вы заметили, что в решетке радиатора вашего автомобиля есть отверстия или планки, которые открываются прямо в двигатель. Это связано с тем, что двигателю необходим воздух для поддержания оптимальной температуры. Решетка не может всасывать достаточно воздуха большую часть времени, поэтому у вас есть вентилятор радиатора.

Работа вентилятора заключается в охлаждении водно-жидкостной смеси радиатора во время движения. Если, например, вы застряли в пробке, у вас будет недостаточно воздуха, циркулирующего над радиатором для охлаждения жидкости и двигателя.Вентилятор включается для циркуляции дополнительного воздуха. В остальном вы сможете разобраться. Эта комплексная система охлаждения предотвращает повреждение двигателя, связанное с перегревом, и, кроме того, сам вентилятор также может выйти из строя.

Не предполагайте, что это так, хотя

Если вы не слышите, как ваш вентилятор включается, не думайте, что это так, и поспешите в магазин автозапчастей, чтобы купить новый. Многие люди винят двигатель вентилятора в том, что он не работает, но, как мы обсуждали выше, это может быть термометр или переключатель вентилятора.Если ваш вентилятор не работает или не включается, пока не станет слишком поздно, лучше всего проверить систему радиатора. Это гарантирует, что автомобиль получит надлежащую диагностику и ремонт.

Позвоните в Doc Motor Works по телефону 815-577-3893. Мы обслуживаем клиентов в Плейнфилде, штат Иллинойс, а также в Шорвуде.

Позвоните в Doc Motor Works по телефону 815-577-3893, чтобы записаться на прием сегодня!

Признаки неисправного или неисправного реле охлаждающего вентилятора

В большинстве современных автомобилей используются электрические вентиляторы охлаждения, которые помогают протягивать воздух через радиатор, чтобы двигатель оставался холодным.В большинстве охлаждающих вентиляторов используются электродвигатели с потребляемым током от умеренного до высокого, поэтому управление ими обычно осуществляется с помощью реле. Реле вентилятора охлаждения — это реле, которое управляет вентиляторами охлаждения двигателя. При соблюдении правильных параметров температурный выключатель или компьютер активируют реле, которое подает питание на вентиляторы. Реле обычно срабатывает, когда обнаруживается, что температура автомобиля приближается к чрезмерно высокой. Обычно неисправное реле вентилятора охлаждения вызывает несколько симптомов, которые могут предупредить водителя о том, что может потребоваться обслуживание.

1. Двигатель работает горячий

Один из первых симптомов, обычно связанных с неисправным или неисправным реле вентилятора охлаждения, — это перегрев или перегрев двигателя. Если вы заметили, что ваш двигатель работает при более высоких температурах, чем обычно, это может быть признаком того, что реле не работает должным образом. Если реле закорачивает или выходит из строя, оно не сможет подавать питание на вентиляторы и поддерживать работу двигателя при нормальных температурах. Аномально высокие температуры также могут быть вызваны множеством других проблем, поэтому рекомендуется провести надлежащую диагностику автомобиля, чтобы быть уверенным в проблеме.

2. Не работают вентиляторы охлаждения

Неработающие вентиляторы охлаждения — еще один частый признак потенциальной проблемы с реле вентилятора охлаждения. Если реле выйдет из строя, оно не сможет подавать питание на вентиляторы, и в результате они не будут работать. Это может привести к перегреву, особенно когда автомобиль находится на остановке, когда автомобиль не движется вперед, чтобы пропустить воздух через радиатор.

3. Вентиляторы охлаждения всегда включены

Если охлаждающие вентиляторы работают постоянно, это еще один (менее распространенный) признак возможной проблемы с реле охлаждающего вентилятора.Если реле закорочено внутри, это может привести к постоянному включению питания, что приведет к постоянной работе вентиляторов. В зависимости от схемы проводки автомобиля это может привести к тому, что они останутся включенными, даже когда автомобиль выключен, что приведет к разрядке аккумулятора.

Реле вентилятора системы охлаждения по существу выполняет функцию переключателя вентиляторов системы охлаждения двигателя и, следовательно, является важным электрическим компонентом системы охлаждения автомобиля.
