Москвич 408 история фотографии характеристики модели 1:43

Технические характеристики

Оснащение Москвич-407

Седан «

Москвич 408» третье поколение
1964-1967 г.

Модификации «Москвич-408»

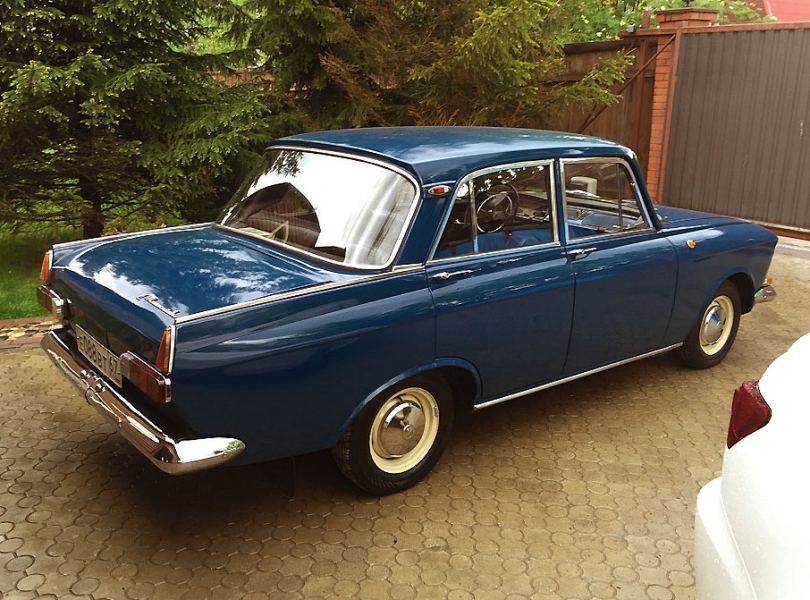

фотография Москвич-408

«Москвич-408» — советский заднеприводный автомобиль II группы малого класса с кузовом типа седан. Производился Московским заводом малолитражных автомобилей с 1964 по 1975 год. Отличался современным и элегантным внешним видом, не уступающим даже моделям капиталистических стран. Дизайнер — Эдуард Молчанов. До трети объема выпуска модели «408» шло на экспорт. Затем на ее базе была создана более мощная модель «412».

«Москвич-408» — родоначальник третьего поколения автомобилей «Москвич». Существовала также «переходная» модель от второго поколения к третьему — «Москвич-403», которая сочетала кузов и двигатель предыдущего поколения с основными техническими элементами будущей модели «408», она выпускалась с 1962 по 1965 год, с какого-то момента параллельно с М-408.

фотография Москвич-408

Сохранив основные габариты практически аналогичными своим предшественникам, автомобиль получил полностью новый, более низкий кузов современной формы, с более просторным и комфортабельным салоном, отличной обзорностью с места водителя и более рациональным расположением пассажиров, а также 13″ обода колёс, намного лучше вписывающиеся в представление о дизайне европейской малолитражки начала шестидесятых годов. Стал немного мощнее двигатель, за счёт чего несколько улучшились динамические качества, заметно улучшились ходовые качества — устойчивость и управляемость. Тормозная динамика по сравнению с последними моделями предыдущего поколения осталась примерно на том же уровне, однако надёжность работы тормозной системы была повышена, а объём работ по техническому обслуживанию — сокращён за счёт «самоподвода» колёсных тормозных цилиндров.

фотография Москвич-408

Кузов базовой модели — самонесущий, цельнометаллический, типа «четырёхдверный седан». Существовали версия с кузовом «пятидверный универсал Москвич-426», и «фургон Москвич-433

», а также многочисленные модификации. «408» отличался стильным и современным по меркам середины шестидесятых годов дизайном, имел достаточно высокие уровни комфорта и комплектации для своего времени и класса. Однако автомобиль сохранял устаревший и уже недостаточно мощный нижневальный двигатель, унаследованный от предыдущих моделей «Москвичей», а также коробку передач с не синхронизированной первой скоростью.

фотография Москвич-426 универсал

фотография Москвич-433 фургон

До конца шестидесятых годов он пользовался хорошим спросом за границей, и более половины выпуска было экспортировано, в том числе — в развитые капиталистические страны, в частности, в 1965 году — около 45 % выпуска, в 1967 — около 51 %, в 1969 — около 64 % (последнее — с учетом модели «412»).

фотография Москвич-408

В Скандинавии этот автомобиль продавался как Moskvich Carat, во Франции — как Moskvitch Elite 1360, в Англии (выпускалась специальная праворульная версия) — как Moskvich 408, в Германии — как Moskwitsch, в Финляндии — как Moskvitsh, Elite (двухфарный) и Elite de Luxe (четырёхфарный).

В Болгарии автомобиль собирался из советских машинокомплектов под обозначением Рила 1400. В Бельгии сборка осуществлялась фирмой Scaldia-Volga, продававшей автомобили во многих странах Западной Европы, причём иногда под собственной маркой — как Scaldia 408, Scaldia 1360, Scaldia 1400 или Scaldia Elita, причём часть автомобилей бельгийской сборки комплектовалась европейскими дизельными двигателями.

До 1969 года «Москвичи» моделей «408» и «412» сохраняли кузов образца 1964 года — с круглыми фарами и вертикальными задними фонарями. С 1967 года он претерпел некоторые конструктивные изменения, так как на часть автомобилей стали устанавливать двигатель модели «412», но сохранил внешнее оформление.

В 1969 году и на М-408, и на М-412 появился кузов нового образца, с прямоугольными фарами производства ГДР, горизонтальными задними фонарями с отдельными треугольными указателями поворотов и улучшенной пассивной безопасностью, после чего в обозначения обеих моделей были добавлены литеры «ИЭ», обозначающие соответствие европейским нормам пассивной безопасности («И») и потенциальную возможность экспортирования («Э»).

«Москвич-408» был первым советским автомобилем, подвергнутым краш-тесту.

Краш-тест Москвич 408

Краш-тест Москвич 427

История создания автомобиля

Разработка автомобиля началась в 1959 году (дизайнер — Б. С. Иванов).

Особое внимание при проектировании уделялось дизайну, так как многие технические решения автомобиль унаследовал от предыдущего поколения, которое в процессе своего производства непрерывно модернизировалось, в результате чего пошедшая в серию в 1963 году модель «Москвича-403», ещё имевшая старый кузов образца 1956 года, уже содержала основные технические элементы будущего «408-го».

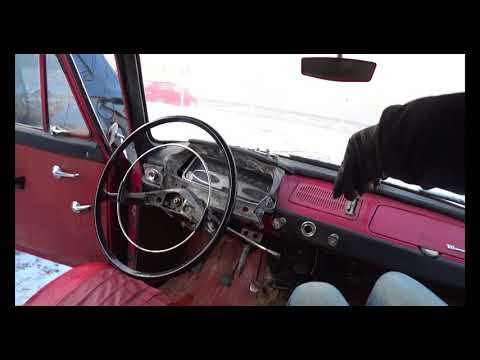

фотография салона Москвич-408

На раннем этапе дизайнерами использовалась любопытная техника: пластилиновый макет выполнялся непосредственно на поверхности кузова «живого» серийного «Москвича-407». Впоследствии перешли уже к строительству обычных полноразмерных макетов. Существовало не менее трёх вариантов внешнего вида и множество различных поисковых эскизных набросков.

Одновременно с базовым седаном велась разработка вариантов с кузовами «универсал», «фургон», «купе» и «кабриолет». Первые прототипы имели «двухэтажное» оформление передка, как у предыдущей модели, и 15-дюймовые обода колёс. Впоследствии по соображениям улучшения внешнего вида автомобиля размерность колёс была снижена до 13″, а решётка радиатора стала однорядной, как на наиболее современных на тот момент серийных моделях западных фирм.

фотография Москвич-408

В 1961—1963 годах было построено четыре автомобиля-прототипа с различными вариантами оформления, были проведены их испытания. Впоследствии было построено ещё несколько прототипов, уже предсерийных и по внешности весьма близких к будущему серийному автомобилю.

Первые серийные экземпляры «Москвича-408» сошли с конвейера в сентябре 1964 года, а в 1966 году с конвейера уже сошёл стотысячный автомобиль этой модели (он был экспортной модификации Москвич «408Э» с улучшенным внешним оформлением и более мощным двигателем).

фотография двигатель Москвич-408

В агрегатной части особых новаций не наблюдалось. Как уже упоминалось, многие узлы и технические решения «Москвич-408» унаследовал от уже выпускавшихся на тот момент моделей предыдущего поколения — М 407 и в особенности «переходного» М 403: верхнеклапанный двигатель (за вычетом ряда незначительных отличий вроде нового двухкамерного карбюратора К-126), четырёхступенчатую коробку передач с переключением расположенным на рулевой колонке рычагом через вал, концентричный рулевому (а не расположенный сбоку от него соосно как на М-402 и М-407), переднюю подвеску с двумя шаровыми шарнирами с каждой стороны (у М-402 и М-407 подвеска имела с каждой стороны один шаровой шарнир и один цилиндрический палец), тормоза с автоматической регулировкой («самоподводом»), и так далее. Эти узлы были разработаны сравнительно недавно и постоянно совершенствовались, поэтому вполне соответствовали тогдашнему уровню техники. Такая политика постепенного внедрения новых узлов и агрегатов через «переходные» модели, без радикальной перестройки производства, соответствовала более скромным возможностям МЗМА по сравнению, например, с Горьковским заводом, который в те годы мог себе позволить создавать автомобили «с нуля», практически без заимствования технических решений с предыдущего поколения «Волга» ГАЗ-21 относительно ГАЗ-М20 «Победы», ГАЗ-13 «Чайка» относительно ЗиМ-а, ГАЗ-53 относительно ГАЗ-51).

За время своего выпуска автомобиль неоднократно был существенно модернизирован. Наиболее важными были следующие модернизации:

Рестайлинг декабря 1969 года; тогда автомобиль стали собирать в новом кузове, который имел иное оформление передка — прямоугольные фары, новые подфарники, новая решётка радиатора, прочие изменения, и задка — прямоугольные задние фонари с треугольными указателями поворота, и так далее. Такой же кузов одновременно получил и «Москвич-412».

До этого «Москвич-408» и «Москвич-412» выпускались в старом, «408-м» кузове, но для модели Москвич-412 он был несколько видоизменён для установки нового 1,5-литрового 75-сильного двигателя (точнее, существовало два варианта кузова: ранний 408-й, который при необходимости дополнительно адаптировался к установке 412-го мотора, и, с определённого момента, так называемый «унифицированный», сохраняющий внешнюю отделку аналогично предыдущему варианту, но уже приспособленный для установки обоих вариантов силового агрегата без каких либо переделок; в декабре 1969 же он был заменён на также унифицированный кузов, но уже с новым внешним оформлением).

Следует особо отметить, что не существовало никакой «переходной» модификации от М-408 к 412: оба автомобиля выпускались параллельно и параллельно проходили через этапы модернизации, хотя в последнем «412-й» обычно и лидировал. Производство обеих машин было прекращено одновременно, с переходом к выпуску автомобилей семейства М-2140 / 2138, и впоследствии выпуск автомобилей этого семейства с 412-м и 408-м моторами вёлся под новыми обозначениями также параллельно. Так что иногда встречающееся обозначение М-408 в позднем кузове как некоего «переходного» варианта ни на чём не основано.
Новый кузов соответствовал тогдашним европейским нормам пассивной безопасности, и поэтому теоретическим любой М-408 или 412 в этом кузове мог экспортироваться, что отражало обозначение модернизированных автомобилей, в которое добавились буквы ИЭ (расшифровку см. ниже, в разделе «Модификации»).

Модернизации 1971 года, когда появилась новая панель приборов, полностью закрытая пластиковой мягкой накладкой; и мая (или июля) 1973 года, когда автомобиль получил новый механизм выбора передач с напольным рычагом и короткой подпольной кулисой. Остальные модернизации не оказали столь существенного влияния на внешний вид и потребительские свойства автомобиля.

Автомобиль Москвич-433 Фургон имел цельные задние крылья и красивые гофрированные панели на месте окон. Первые варианты Москвича-433 имели глухую перегородку с маленьким круглым окошком между кабиной и грузовым отсеком. Позже верхнюю половину перегородки убрали, получился бортик высотой со спинку сидений. Теперь появилась возможность подобраться к поклаже и со стороны кабины. Багажная дверь состояла из двух половин: верхняя поднималась, нижняя откидывалась вниз. Верхняя панель могла иметь стекло от универсала, или же вместо него ставилась гофрированная стальная панель.

Снят с производства «Москвич-408» был в 1976 году, при переходе к модернизированному семейству М-2140 / 2138, однако его прямым наследником в модельном ряду стал «Москвич-2138», по сути представлявший тот же «408-й» с модернизациями, аналогичным полученным базовой моделью М-2140 относительно М-412.

Скупка книг в спб продать книги в спб старая книга скупка-книг-спб.рф.

Москвич- 408: История одной легенды…

Как-то так получилось, что несмотря на некую истерию вокруг 21-ой Волги и признание её автомобилем-легендой, автомобилем-иконой и т.д. 60-70 гг, для меня образчиком стиля и дизайна тех лет в нашем автопроме является 408ой Москвич. Я бы даже так сказал — алый 408-ой Москвич с четырехфарной системой освещения. Удивительно, но я даже помню, как первый раз его увидел! Начало девяностых. Зима. Изредка сонное бдение маленькой улочки нарушает тарахтение очередной «копейки» или «шестерки». Иномарок ещё мало, Приор нет и в помине… И как-то из-за поворота выкатывается небольшой голубой автомобильчик с большими глазами-фарами в пол-передка и изящно, в легком крене заходя в поворот, продолжает движение. Тогда он меня шокировал, ведь Москвич действительно был похож на треклятые американские автомобили с самолетными килями из фильмов про Элвиса 🙂 Сегодняшний мой рассказ о нем — об автомобиле, на покупку которого в 1967 году уходило 41,5 средних советских зарплат, и на котором катался Шеф в знаменитом советском блокбастере «Бриллиантовая рука» — знакомтесь: Москвич — 408.

Разработка автомобиля официально началась в 1959 году, когда стали очевидными две вещи: Москвич — 407, а впоследствии 403 стал чрезвычайно популярной моделью в «кап. странах», а второе — то что он безнадежно устарел.

Второе радовать советское руководство никак не могло, так как Москвич был продуктом стратегическим, 35-40 процентов выпущенных автомобилей уходили на экспорт. Даже американцы заинтересовались нашими Волгами и Москвичами. В апрельском выпуске журнала Популярная Наука за 1959 год проводится тест советских машин. Несмотря на ироничный заголовок «Русские легковые автомобили: стильные, но ленивые», некоторые качества Волг и Москвичей оцениваются весьма высоко. Кроме того, в 1959 году происходит сильнейшая идеологическая диверсия Штатов в виде американской выставки в Сокольниках, на которой, разумеется, были представлены и автомобили. Выставка была для рядовых советских граждан шоком, однако для дизайнеров и конструкторов это было глотком свежего воздуха, ведь американская школа дизайна переживала тогда взлет. Возможно, именно благодаря этой выставке М-408 получил свою четырехфарную систему освещения на экспортной версии. Тем временем, в 1960 г. завод получает полуофициальный статус производителя экспортной продукции и фактический карт-бланш на разработку новой машины. 12 апреля 1961 года вся страна и весь мир переживает удивительные, доселе неведанные чувства — Юрий Гагарин совершает первый полет человека в Космос. Уверен, что это достижение предало сил и дизайнерам Москвича. Теперь они просто не имели права создать некрасивый автомобиль! И «космическая» тема, безусловно, находит в отражение в футуристическом на тот момент интерьере машины, в хвостовых плавниках с вытянутыми элегантными фонарями, в решетке радиатора. Было построено 14 прототипов — невиданное поле деятельности для дизайнеров. Постепенно М-408 становился таким, каким мы привыкли его видеть:

Эти прототипы датированы 1962 годом:

Автомобиль выглядел весьма современно для своего времени. Вот таким образом выглядели. в частности, модели 1964 года именитых мировых производителей:

BMW 1500

Renault 8/10

Opel Kapitan A

М-408

Как мы видим, Москвич находился очень даже в тренде тех лет. Что касается «начинки», то ахиллесовой пятой Москвичей были слабые и устаревшие двигатели. В частности, на М-408 стоял «расточенный» двигатель от модели М-407 мощностью 50 л. с. Среди технических новшеств «Москвича-408» следует отметить автоматическую регулировку тормозов, педали подвесного типа (опробованные еще на «Москвиче-403»). Впервые в отечественном автомобилестроении были применены 13-дюймовые колеса, более безопасный капот двигателя с передними петлями, двухкамерный карбюратор К126-П с пусковым полуавтоматом прогрева. На «Москвич-408» устанавливали механическую четырехступенчатую коробку передач с синхронизаторами на высших передачах (рычаг управления первое время располагался на рулевой колонке), контактную систему зажигания, независимую переднюю и зависимую заднюю подвески (пружинная на поперечных рычагах спереди и рессорная сзади), а также телескопические амортизаторы.

В 1964 году автомобиль увидел свет. Это событие было настолько знаменательным, что обложка ноябрьского номера журнала «За рулем» того года посвящается «Москвичу»:

вот что пишет именитое издание по поводу выхода нового автомобиля:

«…«Москвич-408» — малолитражный легковой автомобиль с закрытым четырех-пятиместным кузовом. Так называемое пассажирское помещение расположено внутри колесной базы, багажник – в задней части кузова. Эта компоновочная схема, которая остается широко распространенной в практике мирового автомобилестроения. Она дает возможность наилучшим образом распределить полный вес по осям, что в свою очередь делает автомобиль устойчивым, помогает ему хорошо «держать дорогу»
Красиво оформленный щиток приборов, установленный на съемной панели, объединяет спидометр, амперметр, указатели уровня бензина, давления масла в двигателе и температуры охлаждающей жидкости в двигателе. Кроме того, в щиток вмонтированы контрольные лампы дальнего света фар и указатели повтора.
Помимо щитка приборов на панели установлены кнопки управления, радиоприемник на полупроводниках, ящик с крышкой, пепельница, прикуриватель, замок зажигания рычажки управления отопителем.»…
…«При создании нового автомобиля была проявлена большая изобретательность, что, безусловно, отразилось на его качествах.
«Москвич-408» обладает хорошей плавностью хода и управляемостью на любых дорогах, он вполне комфортабелен, очень хорошо «держит дорогу» и послушен в управлении, тормоза работают легко и действуют на всем диапазоне скоростей. Достаточно высока у нового автомобиля динамика разгона и топливная экономичность. По прочности и износостойкости узлов и агрегатов он значительно превосходит модель 407.
Большой интерес к «Москвичу-408» проявляют зарубежные специалисты. За последнее время завод посетили Делегации из ГДР, Кипра, ЧССР, Финляндии, Канады и Индонезии, которые детально ознакомились с новым малолитражным автомобилем и с подготовкой его производства. Машина получила у них высокую оценку.
Хороший подарок автолюбителям страны сделал коллектив Московского завода малолитражных автомобилей!»…

Однако для СССР главным был, конечно, экспортный рынок. Мировой дебют М-408 состоялся в 1964 году на Лондонском Автосалоне. Вот что по поводу появления М-408 на «загнивающем» западе писали тогда газеты: (фото предоставлено пользователем diecast43 )

А вот эта статья уже от 1968 года:

На экспорт автомобили продавались обычно с четырьмя фарами, более мощным двигателем, хромовыми окладами рамок дверей и уплотнителей стекол, причем экспорт шел и в Западную Европу, преимущественно Францию, Бельгию, Скандинавские страны, Финляндию. Бельгийская фирма Scaldia-Volga продававшая Москвичи под именем
Scaldia 408, в частности, устанавливала иную электропроводку, а так же покрывала крышу автомобиля винилом. В разных странах автомобиль назывался по-разному: Во Франции и ряде других стран машину продавали под названием Moskvitch Elite («Элит») или Elita, так как номера с нулем посередине (вроде 404, 405, 408 и т. д.) были законодательно зарезервированы фирмой «Пежо» для своих моделей. В Скандинавии, М-408 продавался под брэндом Moskvitch Carat. По европейским меркам, «Москвич» был довольно солидной машиной (класса family car — «семейная машина»), покупателей привлекали невысокая цена, стильный внешний вид, хорошая комплектация, крепкая конструкция и достаточно высокий уровень качества.

Москвичи, кстати, собирались и в братской Болгарии:

Интересно что некоторые конструктивные решения принимались именно под давлением «экспортной составляющей» будущей модели. В частности, под влиянием главного конструктора и идеолога АЗЛК, Александра Федоровича Андронова, первые прототипы создавались на больших, 15 — ти дюймовых колесах, что объяснялось плохим качеством дорожного покрытия в стране. 13 дюймовые колеса были введены лишь после вмешательства АвтоЭкспорта. «В Европе такое уже не носят!» — иронически замечали сотрудники ведомства.

Норвежский журнал «Техникенс верльд» («Мир техники») в 1968 году провел испытанияМ-408 на живучесть протяженностью в 1240 км по самым плохим дорожным условиям, по итогам которых писал, что:
«Москвич-Элит» выдерживает жестокое обращение, и притом лучше, чем мы могли себе представить. Мы можем смело заявить, что немного есть на свете машин, которые вынесли бы такое испытание!»

А вот что говорил генерал Де Голль, ознакомившись с автомобилем в Париже:
«У вашей машины хорошая репутация, она прочна, как мне сказали, вынослива и я желаю вам успеха»

Красноречивее всего об успехах М-408 на внешнем рынке свидетельствуют цифры экспортных продаж (в тысячах) шт.:

Год	выпущено машин	экспортировано машин
1964	80.168	32.052
1965	76.825	34.549
1966	82.374	42.508
1967	90.303	46.315
1968	97.666	53.392
1969	101.836	64.767

В 1968 году доля экспорта составила 55 процентов!

Наряду с базовой моделью, коллектив дизайнеров предлагает и совершенно дерзкий для советского автомобилестроения открытый вариант с кузовом кабриолет под именем «Турист», который впервые был оборудован инжектором разработки ЦНИИТА. Турист подходил под класс Gran Tursimo и являлся без сомнения очень красивым и элегантным автомобилем. Складной мягкий верх на нем не предусматривался. Предполагалось, что в случае непогоды два человека «легким движением руки» превратят машину в купе с помощью пластикового верха. Салон кабриолета был выполнен красным, а кузов черным. На автомобиль устанавливали двигатель мощностью 63 л.с., что в сочетании с небольшой массой давало неплохие динамические показатели. Однако, в серию автомобиль не пошел. Почему — теперь уже сказать трудно. Возможно, из-за загруженности конвейера, а возможно — из-за нежелания правительства заниматься выпуском столь «буржуазного» автомобиля. К сожалению, ни один из экземпляров ни уцелел…

В 1967 появляется модель Москвич-412 с новым перспективным двигателем мощностью 75 л.с. Существует мнение, что это мотор был «цельностянут» с двигателя БМВ — однако, это не так. Главный конструктор АЗЛК Андронов, ревностно отслеживающий последние тенденции в мире автомобильных двигателей, первоначально поставил задачу копирования двигателя, однако на выходе агрегат унаследовал лишь часть конструкторских решений БМВ. Не верно считать 412-ый и преемником 408-ого Москвича. Это была лишь более мощная и более престижная модель линейки. В 1976 году М-408 превратился в 2138, а 412ый в 2140.

В 1969 году проходит рестайлинг обеих моделей. Учитывая мировую моду, автомобиль получает шестиугольные фары производства ГДР (такие же ставились на забытый ныне Вартбург 353, а идею рестайлинга предложила все та же Скалдия-Волга), иные подфарники, решетку радиатора, задние фонари, а также изменения в салоне. Кроме того, автомобиль впервые в СССР получил усовершенствования, связанные с повышением пассивной безопасности, что отражалось в литерах его названия — «ИЭ». (Возможность экспорта) Важный факт: Москвич-408 первым в СССР прошел фронтальный краш-тест. В 1967 году производство «412ых» так же освоил Ижевский автозавод. Его автомобили, имели, однако, более простой дизайн. Фактически,
412-ый не только дал ИжАвто путевку в жизнь, но и похоронил его, как производителя современных автомобилей. До развала Советского Союза принципиально новых моделей заводу освоить не удалось. Впрочем, это отдельная грустная история.

В 70-ых гг. для поддержания имиджа, заводская раллийная команда много и часто принимает участие в соревнованиях. Чего им стоило это участие, много позже они напишут в своих мемуарах. Кстати, по этому поводу существует один отличный сайт. Самым легендарным ралли с участием команды АЗЛК, конечно было «Лондон — Мехико» 1970 года. 25.000 км по дорогам 25 стран. О том, какие страсти кипели на дорогах этого соревнования, говорит хотя бы этот отрывок:

» Но еще более впечатляющими, чем гонки, были некоторые остановки. Да, да, вынужденная остановка экипажа Леонтия Потапчика в Сан-Пауло может быть, по-моему, занесена в анналы истории ралли,как не имеющая прецедента. Действительно, раллистам уже не раз приходилось «воевать» с различны-ми разъяренными животными — пантерой, кенгуру,верблюдом (был такой случай в ралли «Сафари») и даже со змеей, мстительно бросившейся вслед «наступившему» ей на хвост автомобилю. Но с вооруженными людьми?.. Такого я что-то про наше мирное племя раллистов еще не слыхивал.А вот в Сан-Пауло это произошло. Леонтий По-тапчик уже почти пересек весь город и выруливална шоссе, ведущее к Вентании, когда его вдруг обо-гнали две местные машины и стали поперек дороги,перегородив путь. Из машин выскочили пятеро че-ловек, бросились к «Москвичу», окружили его и начали, перебивая друг друга, что-то кричать, требовать, угрожать. Особенно неистовствовал один, с бородой, одетый явно не для приема в посольстве — на нем была какая-то наспех накинутая рваная курт-

ка и что-то вроде кальсон вместо брюк. Но… в руках у него был автомат, который он держал так, будто
идет в атаку на сильно укрепленную позицию противника…» (из книги Юрия Клеманова «Москвичи на Москвичах»)

Все тот же журнал «За Рулем» в 1969 году описывал ралли Лондон — Сидней 1968 года ( 16.000 км, 11 стран)

Сейчас увидеть реплики раллийных Москвичей можно в музее на Рогожском валу
(фотографии сделаны pkuneev )

М-408 выпускался серийно с 1964 по 1975 год, долгое время дополняя 412-ый в производственной программе. 412ый считался автомобилем более высокого класса, хотя тогда о классах особенно не рассуждали, обладание автомобилем само по себе уже указывало на класс владельца. В мае 1967 года с конвейера завода торжественно сходит миллионный автомобиль Москвич-408.

Помимо базового автомобиля в кузове седан, на производство были поставлены также универсал и фургон. Кроме того, из обычных Москвичей кустарным методом делались пикапы. После четырех-фарного седана самым красивым автомобилем линейки, безусловно является фургон Москвич-433 с необычными гофрированными боковинами кузова. Обратите внимание, как красиво он выглядит на рекламе тех лет:

Москвич-434, отличающийся более мощным двигателем 412-ой модели и «живьем» выглядит весьма эффектно.

Москвич-408 также успел побывать киногероем. Самую известную его «роль» мы уже описали выше — это машина шефа в Бриллиантовой руке…

… и головокружительная сцена погони в «невероятных приключениях итальянцев в России». Пожалуй, самая масштабная и красивая погоня в отечественном кино снималась с использованием пяти Жигулей и пяти Москвичей, итальянских каскадеров, русских раллистов и поистине бесстрашного Андрея Миронова, выполнившего все трюки в фильме самостоятельно.

Конечно, рассказывать про этот автомобиль можно долго. За долгую конвейерную жизнь он пережил победы и неудачи, превратился из современного в глубоко устаревший, а затем долгое время был предан забвению. С запуском АвтоВАЗа завод неуклонно катился в бездну и, в конечном счете, эта бездна сожрала его без остатка. (Министром автомобильной промышленности тогда был бывший гендир АвтоВАЗа Поляков, грубо и напористо лоббирующий интересы родного предприятия)

Однако не хочется заканчивать этот рассказ на грустной ноте. Каждый автомобиль является олицетворением своей эпохи. В сияющих хромом колпаках динамичного, стильного Москвича словно застыло отражение той далекой эпохи. Эпохи открытия Космоса, больших амбиций и культовых фильмов. ..

Создателями М-408 были: главный художник Борис Иванов и главный конструктор Александр Андронов. Напоследок, подборка самых красивых (на мой вкус) фотографий М-408 (М-412)

P.S. Дорогие друзья: при обнаружении в тексте неточностей и подозрительных предметов просьба немедленно сообщать водителю (т.е. мне)

Tags: moskvitch, АЗЛК, М-408, М-412, МЗМА, Москвич, Москвич-408, Москвич-412, автостарина

Fiat? BMW? Opel? — с чего срисовали Москвич-408/412 — журнал За рулем

Разбираем в основных деталях семейство Москвичей‑408 и —412: что здесь скопировано, а что — оригинальное. Вы удивитесь, насколько эта разработка — советская.

Материалы по теме

Уникальные версии Москвича-412: пикапы, спорткупе, хэтчбеки

Менее чем через десять лет (по тем временам сравнительно недолгий срок для конвейерной жизни советского автомобиля) после начала выпуска Москвича‑402, пережившего несколько модернизаций, включая создание модели 403, - в серию пошел Москвич‑408 с совершенно иным кузовом. Он оказался продуктом эволюции, а не принципиально новой моделью, - на МЗМА было принято модернизировать машины поэтапно. От 403‑го по наследству перешли двигатель, подвеска и тормоза.

В 1964 году вряд ли кто-то на заводе предполагал, что кузов, подвеска и рулевое управление Москвича‑408 доживут, пусть и в модернизированном виде, до второй половины 1980‑х годов и будут еще долго выпускаться в Ижевске, изрядно подпортив имидж некогда уважаемой модели. Но в середине 1960‑х Москвич‑408 отвечал требованиям времени. Вскоре он получил прогрессивный и крайне удачный двигатель, а с ним и новое имя — Москвич‑412.

Совсем новый кузов Москвича‑408 сочетали с подвеской, рулевым управлением, тормозами и силовым агрегатом предыдущего Москвича‑403. Спереди — двухрычажная подвеска, в основе который лежала конструкция середины 1950‑х годов, вовсе не устаревшая. Аналогичная использовалась на прямых аналогах и ровесниках — седанах Opel Kadett и Fiat 1300/1500. У автомобилей BMW и Ford спереди была уже подвеска McPherson. Мощность двигателя объемом 1,4 литра на Москвиче‑408 удалось поднять до 50 л.с. Однако для машины такого класса этого оказалось уже мало.

С «лица» первые прототипы Москвича‑408 походили на Fiat 1800 образца 1959 года. Его стилистику, правда, уже в измененном, четырехфарном образе, унаследовали и модели Fiat 1300 и 1500.

Первые прототипы Москвича‑408 появились еще в самом начале 1960‑х. В них, как, впрочем, и во многих европейских аналогах тех лет, чувствуется влияние американской стилистики.

Задняя часть Москвича очень похожа на корму всё того же седана Fiat 1800. Впрочем, в подобном стиле делали и иные европейские автомобили тех лет.

Вертикальные задние фонари Москвича‑408 решены в стиле американских автомобилей, модном в конце 1950‑х — начале 1960‑х годов.

Москвич‑408 не копировал ни один европейский аналог и выглядел достойно на их фоне. Постепенно художники МЗМА пришли к оригинальному, очень гармоничному и современному дизайну серийного Москвича‑408.

Ford Taunus 17M

Opel Kadett A

BMW 1500

Москвич‑408

Москвич‑408 получил новый салон с модным в 1960‑е годы спидометром с растянутой шкалой. Руль поначалу был такой же, как у Москвича‑403, но вскоре его цвет изменили на входивший в моду черный. В салоне советского седана угадываются некоторые мотивы Фиата‑1800, но о прямом копировании речь не идет.

На многих зарубежных моделях спереди уже ставили дисковые тормоза, а на Москвиче они появились лишь в 1976 году — с приходом модели 2140. Мощный и динамичный Москвич‑412 — первый советский массовый автомобиль, получивший гидровакуумный усилитель тормозов. Лицензию на узел марки Girling купили у знаменитой британской компании Lucas. Гидровакуумные усилители применяли на большинстве аналогов Москвича, в частности на Фиатах.

Двигатель Москвич‑412 (фото справа) очень похож на BMW М10 (фото слева) — первоначально М115. Немецкий мотор рабочим объемом 1,5 литра (82 × 71 мм) тоже развивал минимум 75 л.с. при 5300 об/мин. Но советский агрегат не был его копией: у немецкого двигателя — чугунный блок цилиндров и иная камера сгорания, а также совершенно другое расположение навесных агрегатов. Наличие съемных гильз в алюминиевом блоке позволяло легко ремонтировать агрегат, и это в наших условиях — очень важное достоинство Москвича. В 1967 году в производство пошел Москвич‑412, главным отличием которого был современный верхневальный двигатель рабочим объемом 1,5 литра (82×70 мм) с алюминиевым блоком цилиндров и запрессованными в него чугунными гильзами. Базовый мотор при 5800 об/мин развивал 75 л.с. - весьма солидно для тех лет. Надежный двигатель имел отличный потенциал для форсировки и увеличения рабочего объема.

Величина переменная

Материалы по теме

Среднее техническое: обслуживаем Москвич, как 40 лет назад

В 1970 году Москвичи моделей 408 и 412 получили новый дизайн, в том числе заметные изменения в салоне, прямоугольные фары, иную крышку багажника и задние фонари. Машина стала еще современнее и привлекательнее.

Умело используя передовые зарубежные наработки (в первую очередь, двигатель), на МЗМА сделали оригинальный и очень удачный для начала 1970‑х годов автомобиль. Однако — не без слабых мест. В частности, передние барабанные тормоза уже устарели, четырехступенчатая коробка передач была слаба и ненадежна. От этого недостатка, кстати, не избавились до окончания производства последнего заднеприводного семейства Москвич‑2140/2138.

Чьей копией была Волга ГАЗ-21, узнайте тут.
Как делали главный автомобиль страны ЗИЛ-111, рассказано здесь.
Как появился Москвич-402 — символ оттепели, читайте в этой публикации.
Историю создания первой легковушки СССР — автомобиля НАМИ-1 — читайте тут.
Из чего сделали первый советский лимузин ЗИС-101, вы узнаете тут.
С кого срисовали знаменитую «копейку», узнайте тут.
Не обошлось без клонирования и при создании Москвича-2141.
О том, чьей копией была легендарная Победа ГАЗ-М20, читайте здесь.
Запорожец ЗАЗ-965 тоже имеет заграничных родственников.
Какие заокеанские прототипы были у лимузина Чайка ГАЗ-13, мы вспоминали в этой публикации.

Fiat? BMW? Opel? — с чего срисовали Москвич-408/412

Разбираем в основных деталях семейство Москвичей‑408 и —412: что здесь скопировано, а что — оригинальное. Вы удивитесь, насколько эта разработка — советская.

Fiat? BMW? Opel? — с чего срисовали Москвич-408/412

Тридцать шесть лет рестайлингов: чем Москвич держался за конвейер

Главная
Статьи
Тридцать шесть лет рестайлингов: чем Москвич держался за конвейер

Это было давно, так давно, что тогда еще не было даже Жигулей. В далеком 1964 году в Москве придумали Москвич – совершенно новый, модели 408. И получилось так, что выпускали его аж до следующего XXI века. 36 лет на конвейере – не рекорд, но заслуживает уважения. За счет чего реализовалось такое достижение?

Было время, когда модели автомобилей в СССР обновлялись как во всем развитом мире – каждые пять-шесть лет. Вот и Москвич-408 никто не думал строить до скончания века (конечно же, имеется в виду век двадцатый). Поэтому одновременно с его постановкой на конвейер в 1964-м начали проектировать замену – перспективное семейство 3-5. Но пока родина определялась с приоритетами (строить ВАЗ, переоснащать Ижмаш, модернизировать МЗМА или развивать ЗАЗ?), новую модель начали внедрять в производство по частям. Такая поэтапная практика была типична для отечественного автопрома: не останавливая конвейеров, умели менять поколения автомобилей на МЗМА, ЗИЛе, УАЗе.

Всерьез и надолго

Поднаторевшим в борьбе за выполнение планов пятилетки советским производственникам было пара пустяков выпустить машины в «прошлом» кузове, но с начинкой от «будущих» моделей – подвеской, трансмиссией, моторами. Так и на «четыреста восьмом» сначала поменяли двигатель. Устаревающий нижнеклапанный 1,3-литровый мотор-тихоход в 1967-м заменили на современный полуторалитровый агрегат – высокофорсированный, надежный и долговечный. Модель назвали «412» – и она во множестве вариаций надолго застряла на конвейерах сразу двух автозаводов. Причем версия со старым «408» мотором тоже оставалась в производстве еще 15 лет.

Москвич-408 ‘1964

Несмотря на то, что МЗМА активно зарабатывал стране валюту (до 60% Москвичей уходило на экспорт), денег на освоение нового семейства ему не дали. О причинах этого можно написать отдельную статью, но нам интереснее другое – как удалось заводчанам сохранить привлекательность своего седеющего ветерана в глазах потребителей? Рецепты омоложения универсальны для всех стран и континентов:

подтяжка внешности под новомодные стилистические веяния;
улучшение потребительских качеств – комфорта, вместительности, динамики, экономичности;
апгрейд технических характеристик – повышение надежности, снижение затрат на ТО;
устранение врожденных недостатков.

Москвич-412ИЭ предсерийный ‘1968

Москвичи нового семейства, запущенного в серию в 1964-м году, на то время были целиком современными автомобилями. Но создатели понимали, что максимум через пятилетку кое-что в «408/412» понадобится доработать:

освежить стайлинг кормы – рудименты аэростиля в виде килей нужно было заменить на что-то более сдержанное;
улучшить управляемость – при мощном моторе (75 л. с.) автомобиль «гулял» на скоростях около 120 км/ч и кренился в крутых поворотах;
сделать более комфортабельным салон.

А в идеале Москвичу будущего требовался новый кузов – более широкий, и новая ходовая – более приспособленная к скоростной езде. Таким и создавался новый концепт – как тогда говорили, «перспективный автомобиль» – проект 3-5, ориентированный на конец 1970-х – 1980-х годов. Но обстоятельства сложились так, что заводчанам – сначала на МЗМА (переименованном в 1968 на АЗЛК), а затем и на Ижмаше – пришлось снова и снова подтягивать старину «408-го». Естественно, о том, чтобы на старом «материале» сделать что-то столь же успешное, уже не приходилось и мечтать.

Москвич 3-5-2; Москвич 3-5-3; Москвич 3-5-4; Москвич 3-5-5; Москвич 3-5-6;

Первый улучшайзинг

Первый заметный рестайлинг поджидал Москвича в декабре 1969 года: «408» и «412» (фактически это был один и тот же автомобиль, но с разными моторами) переделали корму. Новые крылья, панель задка, крышка багажника и горизонтальные «стопы» под треугольным поворотником в самом деле освежили стиль; на этот же результат сработала новая решетка радиатора. У машин московской сборки к тому же фары стали прямоугольными.

Москвич-408ИЭ ‘1969

Помоднее стал и салон: еще в 1968-м тут появились раздельные передние кресла вместо общего дивана и мягкие накладки на торпедо, а рычаг коробки передач переехал с рулевой колонки на пол. Касательно удобства рычага – решение спорное, да и заедать кулиса стала чаще, но что поделаешь – мода…

К тому времени машина была доведена до полного соответствия международным нормам безопасности (ЕЭК ООН), и модель получила возможности для новых успехов на внешних рынках. Самое главное – ее снабдили двухконтурной тормозной системой и рулевой колонкой, складывающейся при ударе. Появились точки крепления ремней безопасности, а чуть позже – и сами ремни в «базовой комплектации». Оформленный летом 1973-го переезд ручника с низа торпедо на центральный тоннель многие ошибочно считают данью моде, но это тоже был реверанс в сторону пассивной безопасности: теперь при ДТП водитель не разбивал о пистолетную рукоятку стояночного тормоза правое колено.

Москвич-412ИЭ ‘1969

Еще одно важное направление, в котором работали тогда все автопроизводители – сокращение объема регламентных работ при плановом ТО. Понемногу Москвичи совершенствовали и в этом направлении. Так, еще в 1965-м начали применять роликовые подшипники передних ступиц вместо шариковых, в конце 1968-го отказались от допотопных пробковых (да-да, деревянных!) уплотнений кардана в пользу долговечных резиновых, удерживающих смазку весь срок службы шарнира. Через полгода переделали переднюю подвеску под сайлентблоки, не требующие регулярного шприцевания. Тогда же на машине появились шины модели М-107 в более продвинутом бескамерном исполнении.

Скачками в будущее

Резким броском вслед за убегающим прогрессом стал очередной рестайлинг от АЗЛК, который в январе 1976 выпустил Москвич-2140. Перелицовка «408/412» оказалась серьезной. Мало того, что машина получила все новые наружные панели, так еще и начинка стала иной: система охлаждения под антифриз, экономичный карбюратор ДААЗ, дисковые тормоза с оригинальным двухконтурным приводом, осовремененное электрооборудование, новый салон с повышенным уровнем комфорта… Это была заявка на конкуренцию с уже получившими популярность ВАЗами – впрочем, так и не реализованная по причине более низкого качества. На внешних рынках модель 2140 тоже особого успеха уже не имела.

Москвич-2140 ‘1976

Тем временем Ижевский машиностроительный завод, где с 1967-го года выпускался клон московского «412», пошел по своему пути. Здешние серийные Москвичи никогда не имели прямоугольных фар, комплектовались только 1,5-литровыми моторами модели «412» (пилотная партия 1967 года не в счет!) и имели более скучную гамму отделки салона. Однако, в 1980-м у них появился вакуумный усилитель тормозов вместо гидровакуумного, чуть позже – дисковые механизмы передних колес с аварийным сигнализатором, а также – продвинутый карбюратор ДААЗ, прибавивший машине экономичности и динамики. Столь радикальных модернизаций, как в Москве, здесь не затевали, но в 1982 году обновили стиль передка, утопили в борта дверные ручки и добавили мягких деталей в отделке салона.

Москвич-412 ‘1969, выпускался на Ижевском автомобильном заводе

Детские болезни

С букетом детских болезней последнего из заднеприводных Москвичей конструкторы обоих заводов боролись как минимум первые двадцать лет их производства. Например, улучшить холодный пуск замерзшего мотора помогло повышение мощности стартера и замена 42-амперного аккумулятора на 55-амперный в 1972-м. Дважды модернизировали отопитель. Сначала, перекроив радиатор печки, решили проблему завоздушивания и замерзания в нем воды (об антифризах тогда уже знали, но еще не мечтали). Затем уже в 1981-м поменяли направление движения жидкости в радиаторе и нашли другие точки для его подключения к рубашке двигателя – тогда народ узнал, что в Москвиче тоже может быть тепло.

Долго боролись за качество коробки передач, но заинтересовать поставщика – предприятие «со стороны» – так и не удалось. И до конца конвейерной жизни московских и ижевских заднеприводников их владельцы мучились с затрудненными включениями, «выскакивающими» передачами и вибрирующим карданом.

Москвич Elite 1500M ‘1969–75

Замечательная по своей «всеядности» ходовая часть подстрекала водителей к «злоупотреблениям» – безоглядной езде по самым страшным колдобинам. Расплата за это – относительно быстрый износ сайлентблоков рычагов и шаровых опор. «Болячку» лечили и через 20 лет после начала выпуска – увеличением длины резинометаллических втулок, предложенным в 1984 году. Ресурс шаровых увеличили еще в 1976-м, введя узлы с пластиковыми вкладышами и ходимостью до 50 тысяч километров.

Рулевое управление перерабатывали несколько раз. Собственно, руль был неплох – нетяжелый, достаточно точный, хотя и с шестью недолговечными шарнирами тяг. Рулевой редуктор был на редкость живуч – мог без ремонта прослужить до 30 лет. Но именно вокруг него крутились все модернизации: то рычаг МКП с руля на пол переносили, то рулевую колонку телескопическими свойствами наделяли.

От всей души

Но одной только массой мелких усовершенствований борьбу за потребителя – как своего, так и «забугорного» – было не выиграть. Поэтому и в Москве, и в Ижевске создавались специальные версии Москвичей под того или иного нишевого клиента. Даже в условиях социалистического строя такой рыночный подход оказался правильным. Во-первых, хорошо продавались на Западе «экспортные» Москвичи с четырехфарным передком, выпускавшиеся в 1967 – 1969 гг. Во-вторых, с 1967 и вплоть по 1985 годы в Москве собирали Москвич-универсал, до 1981-го там же делали грузовой фургон – трехдверный универсал без окон.

Москвич-426 и Москвич-433

Эффектным шагом навстречу потребителю был «сельский» вариант Москвича – массовая модель 21406 (1978 г.) с увеличенным клиренсом, усиленной подвеской и дефорсированным под дешевый бензин мотором. Существовало еще несколько комплектаций помельче (инвалидная, такси, медслужба), но настоящим переворотом сознания для обывателя был Москвич 2140 Люкс (он же 1500 SL). Это была изготовленная специально для экспорта модель повышенной комфортности с богатым салоном, особым торпедо, совершенно оригинальными пластиковыми бамперами и эксклюзивной задней оптикой. Машина в самом деле нашла покупателя за рубежом, несмотря на то, что к своему появлению в 1980 году была явно устаревающей с технической точки зрения.

Москвич-2140SL (2140-117) ‘1980 – 88

Не менее богатую гамму вариаций на «москвичовскую» тему развивали на Ижмаше. В 1973 году здесь появился революционный (причем не только для Союза) Иж Комби – пятидверный лифтбек оригинальной внешности, построенный целиком на платформе 412 Москвича. А годом ранее на его базе тут построили суперпопулярный фургончик Иж-2715 – именно он продержался на конвейере до 2001 года, фактически приведя старину «412» в новый век…

Иж-2715

И что же?

«И что же получается? – спросите вы. – Вот так, за каких-то пару-тройку десятилетий, производственники довели наконец Москвич до нормальных кондиций? Почему нельзя было сделать это сразу, в 1964-м году?» Но не нужно язвить, господа! В год своего рождения «408/412» целиком соответствовал кондициям того времени, а все вносимые в него изменения – всего лишь погоня за прогрессом, который банально оказался быстрее, чем смена модельных рядов на АЗЛК и Ижмаше. Ведь если лидеры мирового автопрома внедряют появляющиеся новшества на своих очередных свежих моделях, то за отсутствием таковых производителям Москвичей пришлось приспосабливать хоть некоторые новации на свой единственный устаревающий продукт. Который, естественно, в конце концов все-таки отстал от всего мира – но флаг его успел подхватить модный переднеприводный Москвич 2141.

Москвич 2141

Читайте также:

история

Новые статьи

Статьи / Сделано в гараже: угадываем лучшие самодельные автомобили СССР Дефицит автомобилей в СССР в сочетании с высоким уровнем технического образования когда-то привели к возникновению такого уникального явления, как самодельные автомобили. Действительно, если… 544 0 2 01.10.2022

Статьи / Практика Майонез в расширительном бачке: так ли опасна эмульсия в системе охлаждения Нет, наверное, смысла говорить о том, сколько паники способна вызвать эмульсия, которую автовладелец может однажды обнаружить на крышке маслозаливной горловины, в расширительном бачке или пр. .. 373 0 2 30.09.2022

Статьи / Шины и диски Правда или действие: стоит ли ремонтировать шины при помощи жгута Ремонт шины при помощи жгута сродни игре «правда или действие». «Правда» говорит о ненадежности и порой даже опасности экспресс-ремонта колес своими руками. Ну а «действие» позволяет рискнут… 1107 0 1 29.09.2022

технические характеристики, плюсы и минусы — Volk96

Содержание статьи:

История создания «Москвича-408»
Технические характеристики
Конструкция силового агрегата
Цилиндропоршневая группа
Кривошипно-шатунный механизм
Механизм газораспределения
Система смазки
Система питания
Зажигания и электрооборудование
Современная эксплуатация
Модификации двигателя

«Москвич-408» – автомобиль, ставший популярным за шесть лет до того, как с конвейера сошел первый экземпляр легендарной «копейки». Он полюбился немногочисленным в то время отечественным автолюбителям необычным дизайном, простотой конструкции, а главное — надежностью. Особенно владельцам понравился силовой агрегат. Несмотря на мизерную, по сегодняшним меркам, мощность — 50 л/с, двигатель «Москвича-408» получился необычайно «тяговитым» и неприхотливым.

Именно о нем и пойдет речь далее, но сначала немного про сам автомобиль.

История создания «Москвича-408»

Вам будет интересно:»РАВ-4″ или «Тигуан»: что лучше, технические характеристики, мощность, плюсы и минусы автомобилей

Серийное производство автомобиля началось в 1964 г. Четыреста восьмой относился к автомобилям малого класса и представлял собой пятиместный седан с приводом на задние колеса. Однако его появление не было чем-то революционным, большинство узлов прошли обкатку на предыдущих моделях «Москвича» — 402-й и 407-й. Они «перекочевали» на новую машину практически без изменений. К примеру, двигатель «Москвича-408» от предшественников отличается только карбюратором.

Вам будет интересно:Упражнение «эстакада»: правила выполнения и рекомендации специалистов

Правда, с обывательской точки зрения новизна модели определяется не спрятанными под капотом инновациями, а привлекательным внешним видом. С этим у четыреста восьмого было все в порядке. Экстерьер автомобиля оказался совершенно новым. Исчезли характерные для «Москвича» округлости, машина стала более угловатой и приобрела черты, характерные больше для американского автопрома тех лет. Впрочем, в нем угадывались и классические элементы. Связано это, по всей видимости, с тем, что на первых этапах работы конструкторы экспериментировали с внешностью нового автомобиля с помощью пластилина, просто лепили его на реальную 407-ю модель.

Технические характеристики

При проектировании автомобиля главный акцент делался на надежность и простоту эксплуатации. В то время не избалованные сервисами советские автолюбители даже сложный ремонт делали самостоятельно. Поэтому большинство узлов автомобиля достаточно просты, что иногда делалось в ущерб эффективности. Тем не менее, несмотря на скромные уже на то время технические характеристики, двигатель «Москвича-408» позволял ему разогнаться до 129 км/ч. Правда, до сотни автомобиль добирался за 29 секунд, что сегодня, естественно, не впечатляет.

Кстати говоря, 408-й был постоянным участником различных международных гонок и ралли и часто занимал на них призовые места. Этому способствовали надежные барабанные тормоза и 178 мм дорожного просвета. Допустимая масса составляла 1340 кг, из которых 990 весил сам автомобиль. Объем бака – 46 литров. Передняя подвеска была рычажная, задняя – рессорная, что обеспечивало приемлемый комфорт при движении по трассе и позволяло уверенно чувствовать себя на проселке. Это только основные, наиболее необходимые данные об автомобиле, характеристики двигателя «Москвича-408» будут рассмотрены несколько позже.

Конструкция силового агрегата

Четыреста восьмой был оснащен четырехцилиндровым бензиновым двигателем с рабочим объемом 1400 см3. Это была точная копия силового агрегата 403-й модели. Исключение составлял карбюратор К-126, который впервые стал устанавливаться только на 408-м и был достаточно инновационным для своего времени. Дело в том, что он имел двухкамерную конструкцию, что в сочетании с оптимизацией впускного коллектора позволило увеличить мощность до 50 л/с. Кроме того, впервые на автомобиль была установлена не чугунная, а алюминиевая ГБЦ. Это, кроме прочих преимуществ, существенно снизило вес двигателя «Москвича-408».

Блок цилиндров имеет рядную конструкцию и отлит из серого, а впрессованные в него гильзы – из антикоррозийного чугуна. Низкая степень сжатия (порядка 7) позволяла заправлять автомобиль как бензином А-76, так и А-72, при этом присущие двигателю «Москвича-408» технические параметры практически не менялись. Тяговитостью силовой агрегат был обязан приличному крутящему моменту при малой частоте вращения коленчатого вала. В данном случае это значение порядка 9.3 кгс при 2700 об/мин.

Цилиндропоршневая группа

ЦПГ на «Москвиче-408» состоит из следующих частей:

Поршни.

Гильзы блока.

Поршневые кольца.

Пальцы.

Поршни автомобиля изготавливались из алюминия с луженой поверхностью юбки. Нормальный зазор между ней и поверхностью цилиндра порядка 0,05 мм. Для его компенсации использовались три компрессионных кольца, выполненные из чугуна. Верхнее из них покрыто пористым хлором, что снижает зависимость срока его службы от высоких температур. Нижнее компрессионное кольцо благодаря особенностям конструкции кроме основного предназначения выполняет функцию маслосбрасывающего. Работает оно в паре с маслосъемным, установленным на поршне самым последним.

Следует обратить внимание, что все кольца имеют одинаковый (порядка 0,6 мм) зазор в стыке и различный по высоте в канавке. Конкретные значения представлены в таблице.

	Верхнее компрессионное кольцо	Среднее	Нижнее	Маслосъемное кольцо
Зазор по высоте в канавке поршня, мм	0,036-0,063	0,030-0,065	0,065-0,1	0,037-0,082

Палец крепится в бобышках поршня с помощью стопорных колец. Изготовлен он из углеродистой стали. Для большей износоустойчивости поршневой палец закален на глубину до 1. 5 мм от своей поверхности.

Блок цилиндров полностью отлит из чугуна. Снизу он закрыт штампованным масляным поддоном, справа – крышкой камеры клапанного механизма. Под ней на выступе выбит пятизначный номер двигателя «Москвича-408». Чтобы до него добраться, желательно снять корпус масляного фильтра грубой очистки.

Кривошипно-шатунный механизм

На автомобиль устанавливался кованный из углеродистой стали коленвал. Его вращение осуществляется в коренных подшипниках со стальными вкладышами. Они фиксируются к картеру двигателя с помощью чугунных крышек. Что примечательно, каждая из них имеет стрелку, при установке она обязательно должна быть направлена вперед. Это к вопросу о самостоятельном ремонте. С внутренней стороны вкладышей имеется кольцевая проточка, предназначенная для их смазки. К шатунным вкладышам масло подается через специально просверленные в корпусе коленвала отверстия.

В передней части установлена шестерня привода распредвала и шкив вентилятора, к которому крепился храповик заводной рукоятки, что по тем временам было далеко не лишним. К задней части коленвала четырьмя болтами крепится чугунный маховик. На него напрессован венец для стартера и нанесены технологические метки.

Механизм газораспределения

Распредвал на автомобиле устанавливался в блоке цилиндров и имел шестеренчатый привод непосредственно от коленвала. Это хорошо видно на фото двигателя «Москвича-408» в разрезе. Клапаны имеют классическое расположение и находятся в ГБЦ. Усилие на них передается с помощью системы штанг, толкателей, коромысел и кулачков. Кроме того, распредвалом приводится в действие бензонасос автомобиля, а на ранних моделях еще и «дворники».

Штанга представляет собой металлический стержень, с помощью которого распредвал управляет работой клапанов. Один ее конец упирается в коромысло, другой в толкатель – стальной колпачок с высокопрочной рабочей поверхностью. Предназначен он для передачи усилия от кулачка на штангу, так как их непосредственное соприкосновение приводило бы к быстрому износу обоих.

Коромысла располагаются на двух независимых осях и надеты на них непосредственно без втулок или подшипников. Жестко закреплены только крайние из них, внутренние удерживаются на своих местах о с помощью распорных пружин.

Система смазки

Двигатель «Москвича-408» имеет комбинированную систему смазки. Это значит, что некоторые его узлы (подшипники распредвала, коромысла и т. д) смазываются под давлением, в то время как остальные разбрызгиванием или «самотеком». Для полной заправки автомобиля маслом требуется 4,3 литра. Уровень, как и на современных автомобилях, контролируется с помощью щупа. При этом на нем нет привычных меток min и max, их заменяют необычные сегодня надписи — «полно» и «долей».

Масляный насос приводится в действие от распредвала. Попадание в систему посторонних частиц предотвращает фильтр грубой очистки. Минимальное давление в системе на холостом ходу у нового автомобиля не менее 0,5 кг/см2.

Система питания

Автомобиль оснащен карбюратором К-126П. Благодаря ему удалось добиться улучшенных характеристик двигателя «Москвича-408». Карбюратор 2-камерный с последовательным открытием дроссельных заслонок. Это позволило обеспечить экономичность на холостом ходу и низких оборотах, а также повысить динамику и мощность двигателя под нагрузкой. Открытие вторичной камеры производится с помощью кулисно-рычажного механизма при достижении дроссельной заслонки первичной определенного положения.

Заводской бензонасос мембранного типа с возможностью ручной подкачки. На первых моделях «Москвича» он крепился двумя болтами по диагонали, позднее отверстия стали располагаться более привычно – по краям. Верхняя часть бензонасоса представляет собой так называемый отстойник — своеобразный фильтр, правда, грубой очистки. Выполнен он из стекла, чтобы контролировать закачку бензина.

Зажигания и электрооборудование

Система состоит из следующих элементов:

Катушка зажигания Б1. Идентичные устанавливались на «Победе» и ГАЗ 21.

Трамблер с механическим прерывателем.

Провода зажигания со встроенными высокоомными сопротивлениями.

Электрооборудование автомобиля 12-вольтовое. Первоначальное питание потребителей и системы зажигания двигателя «Москвича-408» осуществляется от аккумуляторной батареи. В процессе работы она подзаряжается от генератора постоянного тока.

Современная эксплуатация

Несмотря на весьма почтенный возраст, четыреста восьмой до сих пор можно встретить на дорогах бывшего СССР. Правда, большей частью их работоспособность поддерживается руками неутомимых коллекционеров, старающихся по возможности сохранить на автомобиле родные детали. С каждым годом это становится все сложнее, поэтому энтузиасты чаще всего прибегают к различным переделкам. Как правило, тюнинг двигателя «Москвича-408» сводится к адаптации под него современных деталей.

Сюда можно отнести и переделку вазовского бензонасоса и установку более мощного генератора переменного тока. Много проблем доставляет и система смазки. Дело в том, что в автомобиле применялся сменный фильтрующий элемент. Естественно, что его давно уже нет в продаже. Поэтому владельцы вносят изменения в систему и устанавливают новый расходник. Переделка масляного фильтра двигателя «Москвича-408» заключается в том, что через специальный переходник в двигатель вкручивается современный элемент, так же, как и на нынешних автомобилях.

Модификации двигателя

Автомобиль, кроме обычного, имел еще и экспортное исполнение. В этом случае на него устанавливался более мощный (55 л/с) двигатель. Кроме того, форсированные силовые агрегаты устанавливались на машины, предназначенные для кольцевых гонок и ралли. Бытует мнение, что 408-е комплектовались и полуторалитровыми силовыми агрегатами. Это не так, просто новый двигатель некоторое время ставился на старый кузов, но автомобиль при этом имел уже индекс «Москвич-412».

Источник

Двигатель 408 москвич схема — Авто Портал

Руководство по эксплуатации и техническому обслуживанию автомобилей Москвич-412 и ИЖ-2715.

—
Издательство: Ижевский машиностроительный завод
Год издания: —
Страниц: 83
Формат: PDF
Размер: 37,3 Mb

Руководство по эксплуатации и техническому обслуживанию автомобилей Москвич-408/426/433.

—
Издательство: ЦБТИМС
Год издания: 1967
Страниц: 71
Формат: PDF
Размер: 28,2 Mb

Руководство по эксплуатации автомобилей Москвич-412 ИЭ и ИЖ-2715/27151.

—
Издательство: Ижмаш
Год издания: —
Страниц: 156
Формат: DjVu
Размер: 5,0 Mb

Руководство по техническому обслуживанию и ремонту автомобиля Москвич-408.

коллектив авторов
Издательство: Машиностроение
Год издания: 1967
Страниц: 450
Формат: PDF
Размер: 18,9 Mb

Руководство по техническому обслуживанию и ремонту автомобиля Москвич-412.

коллектив авторов
Издательство: Транспорт
Год издания: 1988
Страниц: 265
Формат: DjVu
Размер: 7,0 Mb

Практическое руководство по ремонту автомобилей Москвич-412 ИЭ и ИЖ-21251/2715-01/27151-01/27156.

—
Издательство: —
Год издания: —
Страниц: 188
Формат: PDF
Размер: 32,1 Mb

Практическое руководство по ремонту автомобиля Москвич-412 (все модификации).

—
Издательство: —
Год издания: —
Страниц: 188
Формат: PDF
Размер: 54,9 Mb

Руководство по техническому обслуживанию и ремонту автомобилей Москвич-408/426/433.

—
Издательство: АВТОЭКСПОРТ
Год издания: —
Страниц: 282
Формат: PDF
Размер: 306,4 Mb

Руководство по техническому обслуживанию и ремонту автомобилей Москвич-412 ИЭ и ИЖ-21251/2715-01/27156.

—
Издательство: Третий Рим
Год издания: 1999
Страниц: 157
Формат: PDF
Размер: 88,4 Mb

Руководство по эксплуатации автомобилей Москвич-412 ИЭ и ИЖ-21251/2715-01/27151-01.

—
Издательство: Ижмаш
Год издания: —
Страниц: 122
Формат: DjVu
Размер: 34,6 Mb

Альбом с описанием устройства и основами техобслуживания автомобиля Москвич-408.

Ю.А. Хальфан
Издательство: —
Год издания: 1971
Страниц: 57
Формат: PDF
Размер: 40,4 Mb

Руководство по эксплуатации, техническому обслуживанию и ремонту автомобиля Москвич-412.

коллектив авторов
Издательство: Машиностроение
Год издания: 1971
Страниц: 247
Формат: PDF
Размер: 103,5 Mb

Руководство по эксплуатации и техническому обслуживанию автомобиля Москвич-412.

Б.Н. Надеждин, И.П. Плеханов
Издательство: Транспорт
Год издания: 1976
Страниц: 121
Формат: DjVu
Размер: 14,9 Mb

Руководство по эксплуатации, техническому обслуживанию и ремонту автомобилей Москвич-412/427 и ИЖ-412/2125/2715.

—
Издательство: Мир Автокниг
Год издания: —
Страниц: 252
Формат: —
Размер: —

Руководство по эксплуатации, техническому обслуживанию и ремонту автомобилей Москвич-412/427 и ИЖ-412/2125/2715.

—
Издательство: Мир Автокниг
Год издания: 2008
Страниц: 249
Формат: —
Размер: —

Незабываемый «четыреста восьмой»…

Гараж, в котором хранился «Москвич», оказался чем-то вроде машины времени — когда распахнулись створки ворот, за ними стоял новехонький четырехфарный экспортный «408-й», на спидометре которого было лишь 16 тысяч километров! Ни царапинки, ни вмятинки, свежая резина, «живые» амортизаторы, запустился, что называется, с пол-оборота… Завершить сделку договорились через неделю, но хозяин вдруг почему-то передумал — как видно, не захотел расставаться со своей машиной. Ну а мне так и не удалось стать обладателем мечты моей далекой юности.

В далеком 1964 году, когда на Московском заводе малолитражных автомобилей взамен морально устаревших легковушек «Москвич» второго поколения с индексами 402 и 407 с конвейера сошли сверкающие свежей краской «408-е».

Внешний облик нового автомобиля разительно отличался от дизайна предшественников — на смену округлым формам пришел «чемоданный» стиль с хвостовыми килями, характерными для продукции американского автопрома. Поначалу машина выпускалась с двухфарной системой головного освещения, а с 1968 года экспортные «москвичи» оснащались уже четырьмя фарами.

Словом, новичок выглядел как стиляга среди бояр — его дизайн был ничем не хуже, чем у зарубежных машин-ровесников, таких, как Opel Kadett или Renault 8/10.

При этом нужно заметить, что «внутреннее содержание» «408-го» было практически таким же, как у переходной модели «Москвич-403», на которой отрабатывались практически все элементы нового «Москвича» — новые двигатель, подвеска и ходовая часть Кстати, «408-й» собирали на МЗМА параллельно с «403-м» еще целый год, постепенно уменьшая выпуск последнего. Ну а универсал и фургон на базе «403-го» производились на заводе вплоть до 1967 года.

Салон «Москвича-408» по оформлению не отставал от стильного внешнего вида — вполне современный (для того времени) приборный щиток со спидометром, двухспицевый руль с тонким хромированным кольцом звукового сигнала, подрулевой рычаг переключения коробки передач, транзисторный радиоприемник, панорамные переднее и заднее стекла. Словом, новый «Москвич» ярко выделялся на, в общем-то, привычном однотонном фоне советских машин начала 1960-х годов — напомню, «жигулей» в стране еще не было.

По официальной классификации 1960-х годов, «408-й» считался пятиместным малолитражным автомобилем общего назначения с закрытым четырехдверным кузовом типа седан. По нынешней классификации, его относят к легковым автомобилям первой группы малого класса.

Машина выпускалась вплоть до 1976 года на двух отечественных заводах — Московском заводе малолитражных автомобилей и Ижевском машиностроительном заводе. Помимо этого, «408-й» собирали и в Болгарии, на Левечском автозаводе. Машина была весьма ремонтопригодной и большая часть автолюбителей нашей страны обслуживала «408-е» своими силами.

Автомобиль уважали и на селе — за тяговитость двигателя и приличный дорожный просвет в 178 мм, позволявшие без особых проблем эксплуатировать машину на российских дорогах.

«408-й» выпускался в следующих вариантах четырехдверные «Москвич-408М» (медицинский), «Москвич-408Ю» (экспортный тропический), «Москвич-408Э» (экспортный), «Москвич-408СЭ» (специальный экспортный), «Москвич-408П» с правым рулем, «Москвич-408Б» для инвалидов с ручным управлением, а также пятидверный «Москвич-426» с кузовом «универсал» и трехдверный «Москвич-433» с кузовом типа фургон грузоподъемностью до 400 кг.

Следует заметить, что обилие экспортных модификаций в этом перечне не случайно — в конце 1960-х годов популярность «москвичей» на внешнем рынке была достаточно высока из-за неплохого качества экспортного варианта и его относительно невысокой цены, поэтому около трети годового выпуска автозавода шло на экспорт. И это несмотря на то, что потребность в такого рода машинах внутри страны была громадной — очереди на получение автомобилей растягивались на годы.

Автомобиль «Москвич-408» оснащался двигателем модели «408», представлявшем собой дальнейшее развитие моторов моделей «407» и «407-Д1», устанавливаемых на автомобилях «Москвич-407» и «Москвич-403».

Двигатель «408» — карбюраторный четырехцилиндровый рядный четырехтактный короткоходный, с верхним расположением клапанов. Его рабочий объем составлял 1,358 л. Мощность двигателя «408» по сравнению с ранее выпускавшимися моделями была увеличена до 50 л с, а на машинах с индексом «Э» (экспортный) — до 55 л с.

Геометрическая схема автомобиля «Москвич-408»

Четырехдверный седан «Москвич-408» выпуска 1964 года

Устройство автомобиля «Москвич-408»:

1 — двигатель, 2 — передняя пружинная подвеска; 3 — механизм сцепления, 4 — коробка переключения передач; 5 — рулевое колесо, 6— карданная передача; 7 — рессорная задняя подвеска, 8 — задний мост, 9 — кузов

Все цилиндры мотора отлиты из чугуна в одном блоке вместе с картером. В верхнюю часть цилиндров были запрессованы короткие гильзы из специального антикоррозионного чугуна. Справа в блоке располагалась камера клапанного механизма. Головка цилиндров и поршни отливалась из алюминиевого сплава.

На верхней части поршня устанавливались три компрессионных кольца и одно маслосъемное, выполненные из специального чугуна. Коленчатый вал трехопорный, кованый из углеродистой стали. Усиленные шейки вала подвергались поверхностной закалке токами высокой частоты.

На переднем конце коленвала с помощью шпонки были закреплены шестерня привода распредвала и ступица со шкивом привода вентилятора.

Газораспределительный механизм — с верхними наклонно расположенными в один ряд клапанами, установленными в металлокерамических направляющих втулках, запрессованных в головку цилиндров.

Привод клапанов — от распредвала с помощью толкателей, штанг и коромысел. Сам же распредвал — стальной, установлен на трех опорах.

На переднем конце вала закреплено текстолитовое зубчатое колесо, входящее в зацепление с шестерней коленчатого вала.

К подмоторной раме автомобиля двигатель крепился на трех опорах через резиновые подушки.

Мотор мощностью 50 л с. был низкооборотным, работал на низкооктановом бензине марки А-76 и низкокачественном масле марки АС-8 (позднее — М8В1).

Система охлаждения двигателя — принудительная, закрытая Радиатор латунный, заключенный в стальной каркас. Перед радиатором установлены жалюзи, управляемые рукояткой из салона автомобиля. Водяной насос смонтирован в верхней передней части блока цилиндров. Привод насоса, а вместе с ним и вентилятора — с помощью клиноременнои передачи от шкива на носке коленвала.

Двигатель оснащался карбюратором К-126 — двухкамерным, с падающим потоком, двухдиффузорным, балансированным. Компенсация смеси в нем производилась пневматическим торможением топлива с корректировкой состава смеси системой холостого хода.

«Москвич-408Э»— экспортная модификация

Двигатель «М-408»

Независимая пружинная передняя подвеска автомобиля

Рессорная задняя подвеска
Остов несущего кузова
«408-й»—вид спереди, сбоку и сзади
Мотор за все время его выпуска практически не модернизировался, что при ненавязчивом автосервисе того времени существенно упрощало поиск запчастей при ремонте.
Воздушный фильтр «408-го» более походил на мотоциклетный, чем на автомобильный — первичная очистка происходила в нем за счет изменения направления движения воздушного потока, при этом наиболее крупные фракции пыли по инерции попадали в масляный пылесборник, а вторичная — при прохождении воздуха через капроновое волокно.
Двигатель имел комбинированную систему смазки, где под давлением смазывались коренные и шатунные подшипники коленвала, подшипники и упорный фланец распредвала, распределительные шестерни и оси клапанных коромысел, ко всем остальным трущимся поверхностям масло подавалось самотеком и разбрызгиванием.
На автомобиле устанавливалось сухое однодисковое сцепление с периферийно расположенными пружинами и гидравлическим приводом выключения от педали.

Коробка переключения передач — трехходовая, четырехступенчатая, с синхронизаторами инерционного типа для безударного включения второй, третьей и четвертой передач.

Рычаг переключения по моде тех лет располагался на рулевой колонке.

Схема переключения была практически такая же, как на современных автомобилях, с тем лишь отличием, что на «нейтралке» рычаг КПП свободно перемещался не вправо и влево, а вдоль рулевой колонки.

Ведущим является задний мост (переднеприводных легковых автомобилей в то время в СССР еще не было). Главная передача — гипоидная, вместе с дифференциалом она располагалась в чугунном картере. С коробкой передач главная передача соединялась карданным валом.

У автомобиля «Москвич-408» — несущий кузов с жестким основанием, выполнявшим функцию рамы. В передней части кузова приварена короткая подмоторная рама.

Передняя подвеска легковушки — рычажно-пружинная, независимая, бесшкворневая. Закреплялась она на стальной жесткой поперечной балке коробчатого сечения.

Амортизаторы, располагающиеся внутри пружин подвески, — гидравлические, телескопические. Следует отметить, что водителям приходилось через каждые 50 тыс. км пробега шприцевать четыре масленки шарниров переднего моста.

Для сравнения — на переднем мосту «Волги» ГАЗ-21 было 19 таких масленок.

Задний мост подвешивался к кронштейнам основания кузова на двух продольных полуэллиптических рессорах. Амортизаторы — гидравлические, двойного действия.

Рулевой механизм «408-го» представлял собой рабочую пару, состоящую из глобоидного червяка и двухгребневого ролика, закрепленную в литом чугунном картере. Радиус поворота машины (по колее внешнего переднего колеса), был достаточно мал (5,0 м), что позволяло водителю разворачиваться в ограниченных пространствах. Для сравнения — у ВАЗ-2101 он составлял 5,2 м!

Тормозная система автомобиля состояла из колесных колодочных тормозов с гидравлическим приводом от педали. Задние колесные тормоза имели также привод от рукоятки стояночного тормоза, расположенной под приборным щитком.

Все тормоза оборудовались устройством, обеспечивающим автоматическую регулировку зазора между колодками и тормозными барабанами. К сожалению, машина не имела вакуумного усилителя, но, по воспоминаниям бывших владельцев «москвичей», тормоза и без них были достаточно «остры».

Кстати, дилеры «Автоэкспорта» устанавливали на экспортные машины гидровакуумные усилители.

Система отопления кузова состояла из радиатора, соединенного с системой охлаждения двигателя, двухскоротного электровентилятора и нескольких заслонок, позволяющих направлять поток теплого воздуха в салон и на ветровое стекло.

Стеклоочиститель «Москвича-408» — с электроприводом. Следует заметить, что «москвичи»-предшественники с индексами «402» и «407» имели механический привод щеток с приводом от распределительного вала двигателя. Соответственно, частота и скорость их движения зависели от его оборотов.

Переднее сиденье — диванного типа, с регулировкой по длине и наклону спинок, с обшивкой из черной или бежевой искусственной кожи. Салон машины — вполне комфортабельный, в нем удобно как передним, так и задним пассажирам.

Машина условно считалась пятиместной, хотя в инструкции по эксплуатации машины отмечалось, что сажать в салон пятого пассажира можно лишь при отсутствии багажа и при поездках на небольшие расстояния по дорогам хорошего качества; однако при этом давление в шинах задних колес предлагалось увеличить до 2-х атмосфер (нормальным считалось давление в 1,7 атмосферы).

Непривычно большие для того времени ветровое и заднее стекла в совокупности с тонкими стойками обеспечивали водителю прекрасный обзор.

Да и управление машиной было необременительным благодаря «легким» педалям, рычагам и «баранке» руля.

К сожалению, «408-й» не комплектовался боковыми зеркалами заднего вида, однако автолюбители самостоятельно устанавливали их, воспользовавшись зеркалами от мотоциклов.

Механизм переключения коробки передач с подрулевым рычагом
Алгоритм переключения передач
Задний мост автомобиля
Экспериментальный образец «Москвич-408-купе»
Рабочее место водителя:
1 — рулевое колесо, 2 — замок зажигания, 3 — переключатель указателя поворота, 4 — выключатель вентилятора огопителя, 5 — приборная панель, 6 — кольцо включения звукового сигнала, 7 — рукоятка включения стеклоочистителя, 8 — подрулевой рычаг переключения передач, 9 — зеркало заднего обзора, 10 — решетка динамика радиоприемника, 11 — противосолнечный козырек, 12 — рукоятка наружного люка воздухопритока, 13 — рукоятка внутренней воздушной заслонки, 14 — кнопка управления воздушной заслонкой карбюратора («подсос»), 15 — пепельница, 16 — крышка перчаточною ящика, 17 — рычаг фиксации антенны, 18 — маховичок крана отопителя, 19 — прикуриватель, 20,23 — рукоятки управления радиоприемником, 21 — заслонки отопителя, 22 — шкала радиоприемника, 24 — рукоятка главною переключателя света, 25 — педаль «газа», 26 — рукоятка ручного тормоза, 27 — педаль тормоза, 28 — педаль сцепления, 29 — педаль насоса омывателя лобового стекла, 30 — кнопка ножною переключателя света фар, 31 — рукоятка управления жалюзи радиатора, 32 — рукоятка замка капота, 33 — рукоятка замка багажника (под сиденьем)
«ИЖ-Комби»—первый советский хэтчбек производства Ижевского машиностроительного завода на базе «408-го»

В октябре 1964 года «Москвич-408» дебютировал на международной автомобильной выставке, проходившей в Эрл Корт, неподалеку от Лондона.

Машина была благожелательно встречена околоавтомобильной публикой, что весьма благоприятно отразилось на экспортных поставках «москвичей». Кстати, еще в 1958 году на Всемирной автомобильной выставке в Брюсселе.

Золотой медалью был отмечен «Москвич-407», а «Гран-при» получили «Волга» ГАЗ-21 и «Чайка».

Как уже упоминалось, «408-й» выпускался как для внутреннего рынка, так и для внешнего: экспортные модели имели обозначения: «Москвич-408Ю», «Москвич-408Э», «Москвич-408ИЭ» или «Москвич-408СЭ», оснащались четырьмя фарами вместо двух и имели более мощный (на 5 л.с.) двигатель.

Приобрести такой внутри страны можно было лишь по чекам Внешторга.

Интересно, что в капиталистические страны «Москвич-408» поставлялся под названием Elite 1360 — дело в том, что в то время фирмой RENAULT в качестве товарного знака было запатентовано обозначение автомобилей в виде трехзначного числа с нулем посредине, а судиться из-за этого с известной фирмой не было никакого резона.

Помимо соцстран, «москвичи» в достаточно больших количествах экспортировали в капиталистические государства, в то время не имевшие развитой дорожной сети, — Грецию, Норвегию, Швецию и Бельгию. Дилеры «Автоэкспорта» самостоятельно оснащали такие машины вакуумными усилителями тормозов, вентиляционными решетками на задних стойках кузова и дополнительными задними светоотражателями-катафотами.

Еще в 1961 году на МЗМА была создана конструкторская группа по разработке перспективного двигателя с верхним расположением распредвала, в головке блока цилиндров. Руководителем группы стал главный двигателист МЗМА И. Окунев.

Создание мотора было завершено в 1967 году — это был вполне современный (даже по нынешним меркам) двигатель с алюминиевыми блоком и головкой, с цепным приводом распредвала, полноопорным коленвалом, «мокрыми» гильзами и полусферическими камерами сгорания. Его рабочий объем составлял 1,478 л, максимальная мощность — 75 л.с.

Производство этого мотора, получившего название М-412, в течение года было развернуто на Уфимском моторостроительном заводе.

К этому же времени специалисты МЗМА модифицировали под новый, более мощный мотор кузов «408-го» — новая модель получила название «Москвич-412». В течение нескольких лет завод выпускал параллельно два автомобиля — «412-й», двигатель которого работал на дефицитном в то время бензине АИ-93, и «408-й», который удовлетворялся топливом с октановым числом 72 и 76.

В заключение следует заметить, что время, когда МЗМА (позже его переименовали в АЗЛК) выпускал модели «408» и «412», можно назвать золотым веком отечественного автопрома вообще и «москвичей» в частности.

Технический уровень советских машин той поры был не хуже, чем тех, что выпускались ведущими автомобильными фирмами, переход от одной модели к другой осуществлялся за 4 — 5 лет, а в кольцевых гонках и на международных ралли наши «москвичи» занимали только призовые места.

И. ЕВСТРАТОВ

Система смазки двигателя автомобиля «Москвич-408»

Система смазки двигателя 408 включает в себя:

масляный картер 40
масляный насос 51 с редукционным клапаном 43, установленный в масляном картере
систему масляных каналов в блоке цилиндров и коленчатом вале
фильтры грубой и тонкой очистки масла
масляный радиатор 57 с предохранительным клапаном 54 и краном 52
указатель уровня масла и маслоналивную горловину

Смазка деталей двигателя комбинированная под давлением и разбрызгиванием. Коренные и шатунные подшипники, подшипники распределительного вала, оси коромысел клапанов и распределительные шестерни смазываются под давлением.

Маслом, вытекающим из зазоров и разбрызгиваемым движущимися деталями, смазываются стенки цилиндров, поршни с поршневыми кольцами, втулки верхних головок шатунов, поршневые пальцы, рабочие поверхности кулачков распределительного вала, толкатели клапанов, а также стержни клапанов в их направляющих втулках.
Водяной насос и электрооборудование двигателя смазываются через масленки.
Емкость масляного картера составляет 4,3 л.

Масло заправляется в картер двигателя через маслоналивную горловину, размещенную на кожухе клапанного механизма и герметически закрываемую крышкой. На маслоизмерительном стержне нанесены две метки и стрелки с надписями: у верхней — «Полно» и у нижней — «Долей». Кроме того, на стержне выбит номер детали 408-1009052.

Рис.

Схема системы смазки:
1 — наклонный канал; 2, 4, 9 и 16 — шланги; 3 — коленчатый вал; 5, 6, 34, 33, 97 и 38 — каналы, подводящие масло к подшипникам коленчатого и распределительного валов; 7 и 21 — каналы; 8 — датчик давления масла; 10 — корпус фильтра тонкой очистки масла; 11, 81 и 49 — пробки; 12 — пружина; 13 — картонный фильтрующий элемент; 14 — калиброванная канавка для отбора масла дли смазки распределительных шестерен; 15 — радиальная канавка на ступице шестерни распределительного вала; 17 — калиброванная канавка отбора масла для смазки коромысел клапанов; 18 — указатель давления масла; 19 — шестерня распределительного вала; 20 — фланец распределительного вала; 22 — трубка; 28 — коромысло; 24 — центральный канал оси коромысел; 23 — стойка оси коромысел; 26 — маслопровод; 27 — задняя ось коромысел; 28 — штанга толкателя; 29 — толкатель; 30 — рычаг; 32 — фильтр грубой очистки масла; 33 — продольный горизонтальный канал; 86 — грязеуловитель; 39 — малый горизонтальный канал; 40 — картер; 41 — регулировочный винт, 42 — гайка; 48 — редукционный клапан; 44 и 55 — пружины клапанов; 45 и 53 — плунжерные клапаны; 46 — шестерни масляного насоса; 47 — маслоприемник; 48 — фильтрующая сетка; 50 — приемная трубка; 51 — масляный насос; 32 — кран; 54 — предохранительный клапан; 56 — ниппель; 57 — масляный радиатор

Масло при работе двигателя циркулирует следующим образом.

Масляный насос 51, приводимый в движение от распределительного вала парой шестерен со спиральными зубьями, засасывает масло через фильтрующую сетку 48 маслоприемника 47 и приемную трубку 50 и подает его по наклонному каналу в корпусе насоса в канал, сообщаемый с малым горизонтальным каналом 39, идущим к задней части блока цилиндров. Из канала 39 через специальное отверстие масло проходит в фильтр грубой очистки 32, где очищается от грубых механических примесей и смолистых веществ. Из фильтра грубой очистки масло поступает в продольный горизонтальный капал 33, расположенный вдоль всего блока цилиндров, откуда по каналам 5, 6, 34, 35, 37 и 38, просверленным в перегородках блока цилиндров, подводится к подшипникам коленчатого и распределительного валов.

Рис.

Золотниковое устройство на передней шейке распределительного вала для отбора масла к осям коромысел клапанов и распределительным шестерням: позиции те же, что и на рисунке выше.

Во вкладышах коренных подшипников имеются отверстия, через которые масло проникает в кольцевые канавки на внутренней поверхности вкладышей. Из этих канавок часть масла идет на смазку коренных подшипников, а другая часть попадает в наклонные каналы 1.

просверленные в шейках и щеках коленчатого вала. В шатунных шейках коленчатого вала происходит центробежная очистка масла от посторонних включений, содержащихся в масле, которые скапливаются в специальных грязеуловителях 36.

Но каналам в шатунных шейках вала масло поступает к подшипникам нижних головок шатунов.

Масло для смазки распределительных шестерен, упорного фланца распределительного вала и осей коромысел клапанов подается дозированным пульсирующим потоком от передней шейки распределительного вала. В тот момент, когда калиброванная канавка 17 на шейке распределительного вала сообщает канал 6 с каналом 21, масло поступает в трубку 22.

Из этой трубки масло проходит по каналам в головке блока цилиндров к задней стойке 25, поддерживающей переднюю ось коромысел, и из стойки поступает в центральный канал 24 оси, смазывая четыре установленных на оси коромысла 23. Далее по маслопроводу 26 масло проходит в заднюю ось 27 коромысел и смазывает остальные четыре коромысла. По каналам, просверленным в каждом коромысле, масло подается из его подшипника к трущимся поверхностям штанги.

При совмещении калиброванной канавки 14 на шейке распределительного вала с каналом 6 масло поступает в капал 7 и проходит через зазор между упорным фланцем и распорным кольцом в радиальную канавку 15 на ступице ведомой шестерни 19. При этом смазывается упорный фланец распределительного вала. Вытекающее из канавки 15 масло разбрызгивается под действием центробежной силы и поступает на зубья распределительных шестерен.

Собирающееся в крышке распределительных шестерен масло сливается в картер через окно в крышке переднего коренного подшипника. Масло, собирающееся под крышкой головки блока цилиндров, стекает по штангам в коробку толкателей и далее через окна в коробке толкателей и отверстия в толкателях сливается в картер.

Все остальные детали, как было указано выше, смазываются разбрызгиванием.

При движении автомобиля на прямой передаче со скоростью более 40 км/ч и нормально работающем прогретом двигателе давление масла в системе смазки может составлять 3—5 кГ/см2, однако пе должно быть менее 2 кГ/см2.

У нового двигателя при работе на холостом ходу давление в масляной системе может составлять 0,5 кГ/см2. По мере износа двигателя давление масла как на рабочих режимах, так и на холостом ходу может несколько снижаться.

Давление масла определяется электрическим манометром — указателем давления 18, расположенным на панели приборов в кузове. Электрический датчик 8 указателя давления масла установлен в передней части блока цилиндров на переходнике, ввернутом в горизонтальный масляный капал 33.

Отработанное масло сливается из системы через отверстие, расположенное в нижней части масляного картера и закрытое резьбовой пробкой 40.

Двигатель Москвич-408

Двигатель

Двигатель «Москвича-408» существенно не отличался от моторов моделей «403» и «407», хотя и имел множество модернизаций и улучшений.

Блок цилиндров по технологическим соображениям конструктивно восходил к самым первым послевоенным моделям «Москвичей» (и, следовательно, к Opel Kadett модели 1938 года), но ещё начиная с модели «М-407» объём его цилиндров был увеличен до 1 358 см³ и он получил совершенно новую алюминиевую головку с перенесёнными наверх клапанами, что позволило улучшить наполнение цилиндров и довести мощность до 45 л.с.

На «Москвиче-408» же использовалась ещё более форсированная версия того же агрегата (50…55 л.с. при 4 750 об./мин). Главным отличием от моделей «407» и «403» был примененный на М-408 двухкамерный карбюратор К-126 (в те годы — нечасто встречающееся в этом классе конструктивное решение).

Мощность двигателя, по тем временам, была достаточной, но только для комплектации начального уровня.

Поэтому впоследствии была разработана модификация Москвич-412 (1967 год), имевшая совершенно новый алюминиевый верхневальный двигатель мощностью 75 л.с.

Двигатель М−408 характеризовался стабильно хорошими тяговыми характеристиками (максимальный крутящий момент составлял 91,2 Н*м и достигался в широком диапазоне от 2 750 до 3 200 об./мин).

Испытавшие автомобиль в 1966 году эксперты английского журнала THE MOTOR пришли к выводу, что максимальная скорость «Москвича-408» (129 км/ч по результатам измерений журнала[1]) являлась для тех лет «заслуживающей уважения» (в своей ценовой категории автомобиль оказался одним из самых быстроходных, приближаясь по этому показателю к моделям более высокого класса вроде Morris Oxford[3]), однако разгонная динамика показалась им всё же недостаточной[1]. Кроме того, отмечался лёгкий пуск двигателя даже без прикрытия воздушной заслонки — англичане делают предположение, что она предназначена для пуска в действительно холодную погоду, делая ссылку на суровые климатические условия на большей части территории СССР.

Комплектация части «Москвичей» для внутреннего рынка старым «408-м» мотором продолжалась до начала восьмидесятых годов.

Не обеспечивая достаточно хорошей даже по меркам тех лет динамики, он отличался неприхотливостью — в первую очередь, невысокой требовательностью к качеству горюче-смазочных материалов, хорошей тягой на низких оборотах, положительно влиявшей на проходимость, и был проще и доступнее в ремонте силами владельца, что делало его более популярным вариантом для эксплуатации в сельской местности вдали от бензоколонок с «92-м» бензином и станций техобслуживания.

Ранний двигатель «Москвича-408» в разрезе, который никогда не стоял на автомобиле

Если при посещении технических музеев вы быстренько пробегаете только по «крупным» экспонатам вроде автомобилей, танков, самолётов и так далее, не обращая внимание на то, что стоит на стендах по углам, то вы многое теряете.

Иногда там тоже можно увидеть что-то интересное. Например, в музее «Мечта Москвича» на ВДНХ в Москве стоит оригинальный ранний мотор М-408 с коробкой передач в разрезе.

Это позволяет нам подробнее посмотреть на его конструкцию и изучить внутренние элементы.
