Клапан регулятора давления топлива: функции, устройство и принцип работы

Существует несколько способов, используя которые, можно проверить состояние РДТ у себя в гараже. «Классический», он же самый старый вариант – отсоединить или пережать перепускной клапан, при этом наблюдая за силой напора струи. Этот способ пользовался популярностью при проверке давления на ВАЗах. В данное время практически не используется.

Сегодня самым простым и надежным способом проверки является использование манометра.

Необходимо перевести двигатель на холостые обороты, после чего подключить манометр между топливным шлангом и штуцером, предварительно отсоединив вакуумный шланг. При проведении измерений давление в топливной системе не должно вырасти больше 0.7 Бар.

Проверка регулятора давления топлива

Проверка работоспособности топливного регулятора давления будет зависеть от того, механический он или электрический. Старый регулятор бензинового двигателя проверить достаточно просто. Действовать нужно по следующему алгоритму:

• найти в подкапотном пространстве шланг обратной подачи топлива;
• запустить двигатель и дать поработать ему около одной минуты, чтобы он был уже не холодный, но и еще и недостаточно горячий;
• с помощью плоскогубцев (аккуратно, чтобы не повредить его!!!) пережать указанный выше шланг обратной подачи топлива;
• в случае, если двигатель до этого «троил» и плохо работал, а после пережатия шланга заработал хорошо — значит, вышел из строя именно регулятор давления топлива.

Надолго пережимать резиновые топливные шланги нельзя, поскольку в таких условиях создается дополнительная нагрузка на топливный насос, что может в долгосрочной перспективе вывести его из строя!

Как определить работоспособность на инжекторе

В современных инжекторных бензиновых двигателях, во-первых, вместо резиновых топливных шлангов устанавливают металлические трубочки (в связи с высоким давлением топлива и для надежности и долговечности), а во-вторых, монтируют электрические датчики на основе тензорезисторов.

Соответственно, проверка датчика давления топлива сводится к проверке выходного напряжения от датчика при изменении подводимого давления топлива, проще говоря, увеличению/уменьшению оборотов двигателя. Что и даст понять вышел из строя регулятор давления топлива или нет.

Другой метод проверки — с помощью манометра. Так, манометр подсоединяют между топливным шлангом и штуцером. Перед этим обязательно нужно отсоединить вакуумный шланг. Также предварительно необходимо узнать, какое нормальное давление топлива должно быть в двигателе (будет отличаться у карбюраторных, инжекторных и дизельных моторов). Обычно у инжекторных двигателей соответствующее значение находится в диапазоне приблизительно 2,5…3,0 атмосфер.

Нужно запустить двигатель и убедиться по показаниям на манометре, что давление соответствует норме. Далее необходимо немного погазовать. При этом давление немного падает (на десятые доли атмосферы). После чего давление восстанавливается. Далее нужно с помощью тех же плоскогубцев пережать обратный топливный шланг, в результате чего давление возрастет примерно до 2,5…3,5 атмосфер. Если этого не произошло — регулятор вышел из строя. Помните, что на долго пережимать шланги нельзя!

Как проверить на дизеле

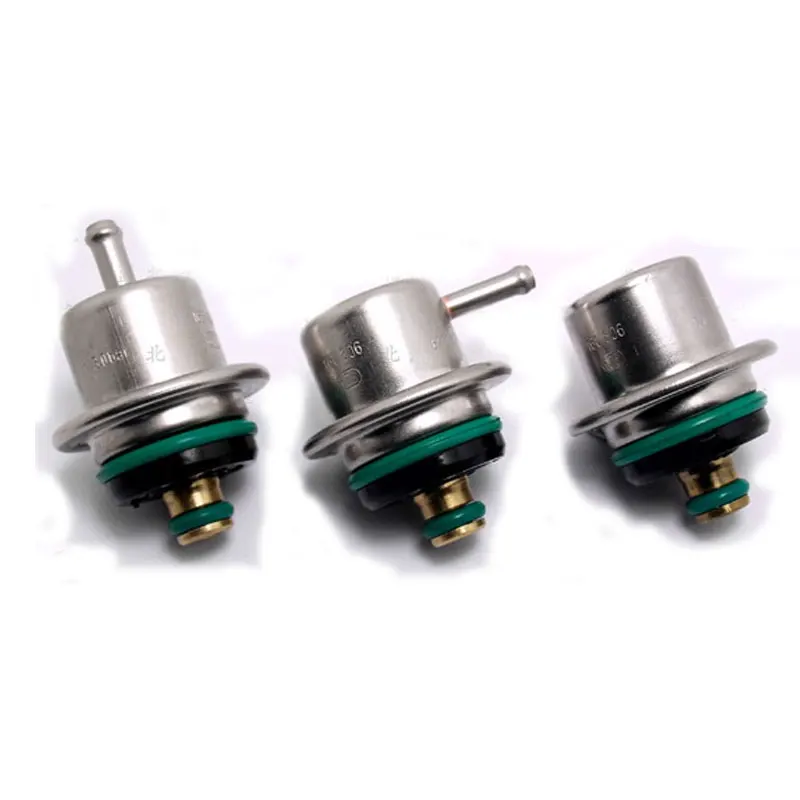

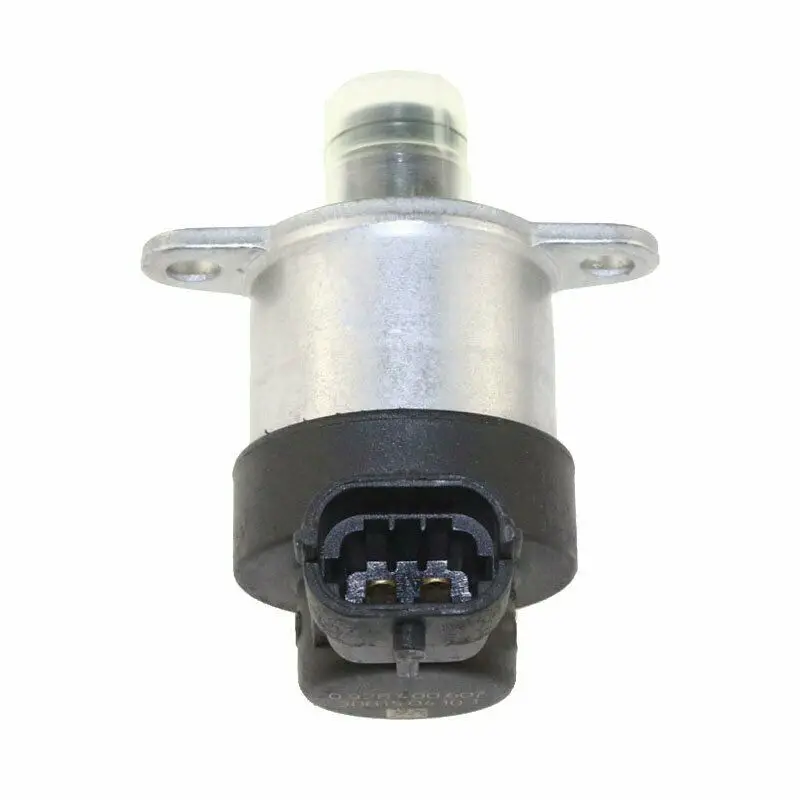

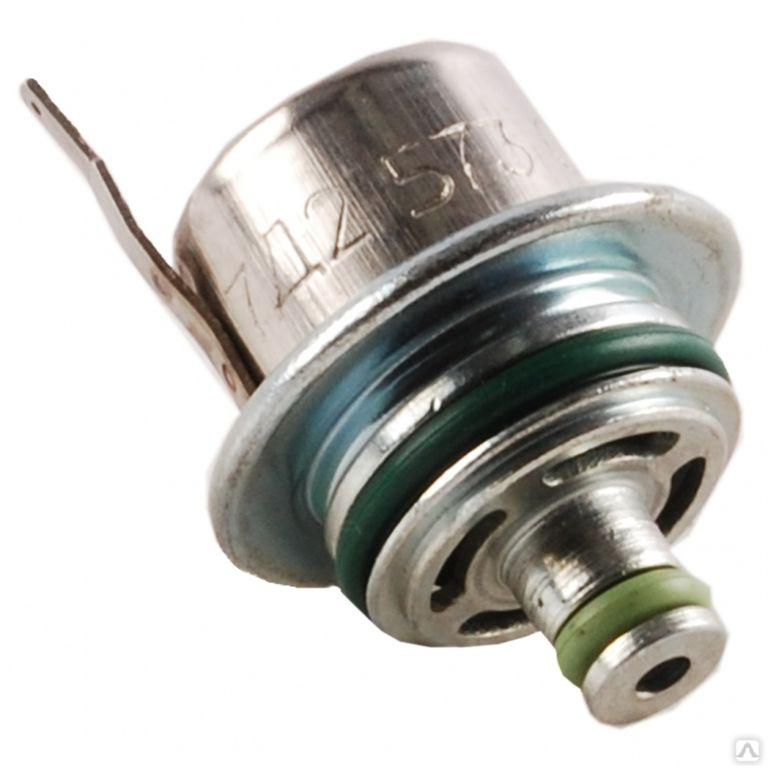

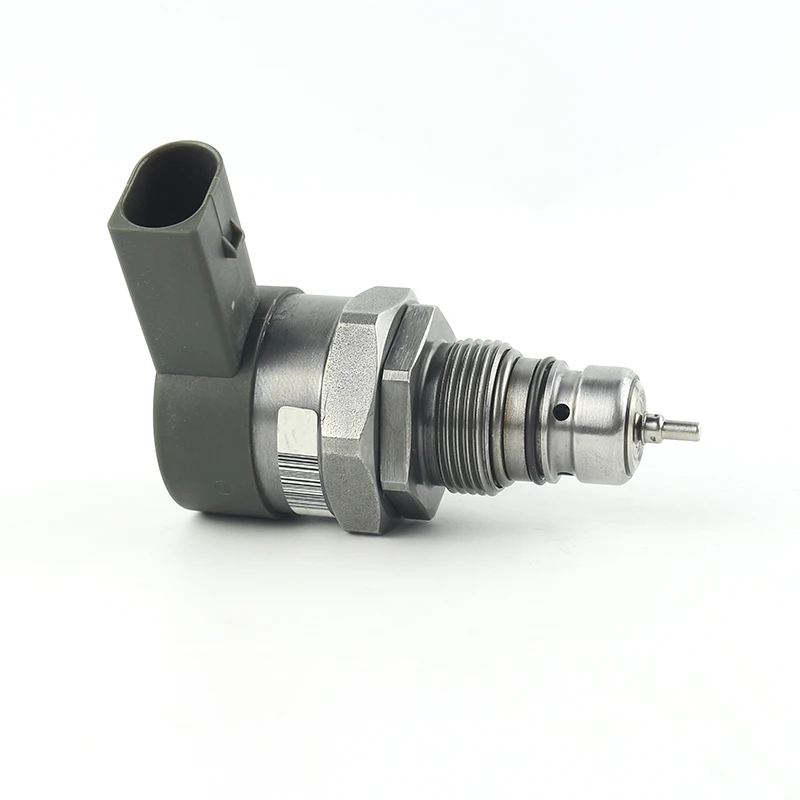

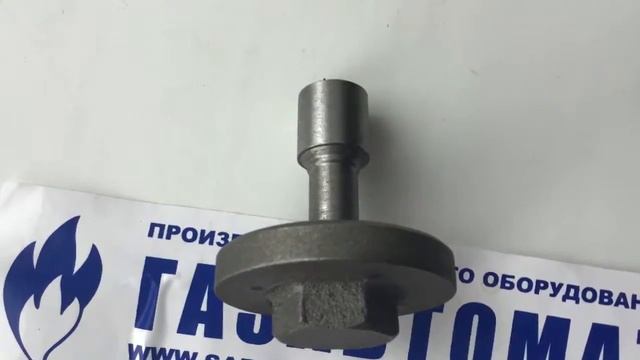

Проверка регулятора давления топлива на современных дизельных системах Common Rail ограничивается лишь измерением внутреннего электрического сопротивления индуктивной катушки управления датчика. В большинстве случаев соответствующее значение находится в районе 8 Ом (точное значение необходимо уточнять в дополнительных источниках — мануалах). Если значение сопротивления заведомо занижено или завышено — значит, регулятор вышел из строя. Более детальная диагностика возможна лишь в условиях автосервиса на специализированных стендах, где проверяются не только датчики, но и вся система управления топливной системой Common Rail.

Признаки неисправности регуляторов

Длительное время эксплуатации автомобиля, без осмотра и мелкого ремонта вызывает более серьезный сбой в работе его систем. Что касается регулятора давления топлива, то чаще всего через определенный временный промежуток его пружина начинает просидать, что соответственно не создает нужного усилия и топливо возвращается обратно в бак. В свою очередь, этот процесс способствует снижению давления в топливной рейке и ведет к потере мощности мотора.

К тому же, это не единственная проблема, которая может возникнуть. Очень часто на холостом ходу двигатели глохнут, теряя мощность, а при переключении передач машина отказывается ускорятся. Также, нередко, при возникновении рывков (в процессе движения) двигатель как будто захлебывается, не реагируя на педаль газа. Еще одним, достоверным признаком поломки топливного регулятора давления, есть резкое повышение расхода горючего и, поверьте, уж этот показатель Вы точно не пропустите.

Рекомендуем: Замена сальника коленвала lada 2107 (ваз 2107)

Проще говоря, выделяют такие возможные показатели поломки регулятора давления топлива:

неравномерная работа мотора;

прекращение работы на холостом ходу;

резкое повышение (или уменьшение) частоты вращения коленвала;

потеря мощности двигателя;

полное или частичное отсутствие реакции на педаль газа;

плохое ускорение транспортного средства при переключении передач;

частые рывки в процессе движения;

стремительное повышение расхода топлива.

Если Вы заметили хотя бы один из описаных факторов, стоит проверить все ли в порядке с регулятором давления топлива.

Среди видов его поломок, основными есть:

слабое держание клапаном нужного давления,

топливо начинает свободно перемещаться по всей системе, снижая тем самым ее давление, а в конечном итоге возвращается в бак. В результате, при повышении оборотов, двигателю не хватает топлива и его мощность значительно падает;

полная закупорка регулятора или ограниченность поступления топлива.

Приводит к остановке мотора в процессе движения автомобиля, при чем топливо начинает выливаться из всех доступных щелей;

сбои в работе клапана

(говорят «клапан подклинивает») случаются из-за перепадов давления, следствием чего становится «дерганье» автомобиля.

Но самые распространенные проблемы с регулятором давления топлива, все-таки, выражаются в механических повреждениях его деталей или их засорении. Кроме этого, не редко причина кроется в износе материалов, использованных для создания механизма и даже устранив появившуюся проблему Вы уже не сможете добиться изначальных нормативных показателей.

Также, есть еще некоторые, субъективные причины, влияющие на исправную работу регулятора давления — это некачественное топливо (разбавленное водой), длительное отсутствие эксплуатации транспортного средства, неисправность клапана. Субъективными мы их назвали потому, что избежать проблем можно путем ответственного отношения каждого водителя к своему автомобилю, включающее своевременный ремонт и качественное обслуживание.

Где находится регулятор давления топлива

Чтобы найти место установки регулятора давления топлива, разберемся что он собой представляет и для чего нужен. Это поможет в дальнейших поисках и диагностике.

Первое, что нужно знать — бывает два основных типа РДТ — механический (старого образца) и электрический (нового образца). В первом случае — это вакуумный клапан, задача которого заключается в перепускании излишков топлива при чрезмерном давлении обратно в топливный бак через соответствующий шланг. Во втором — это датчик давления топлива, который передает к ЭБУ соответствующую информацию.

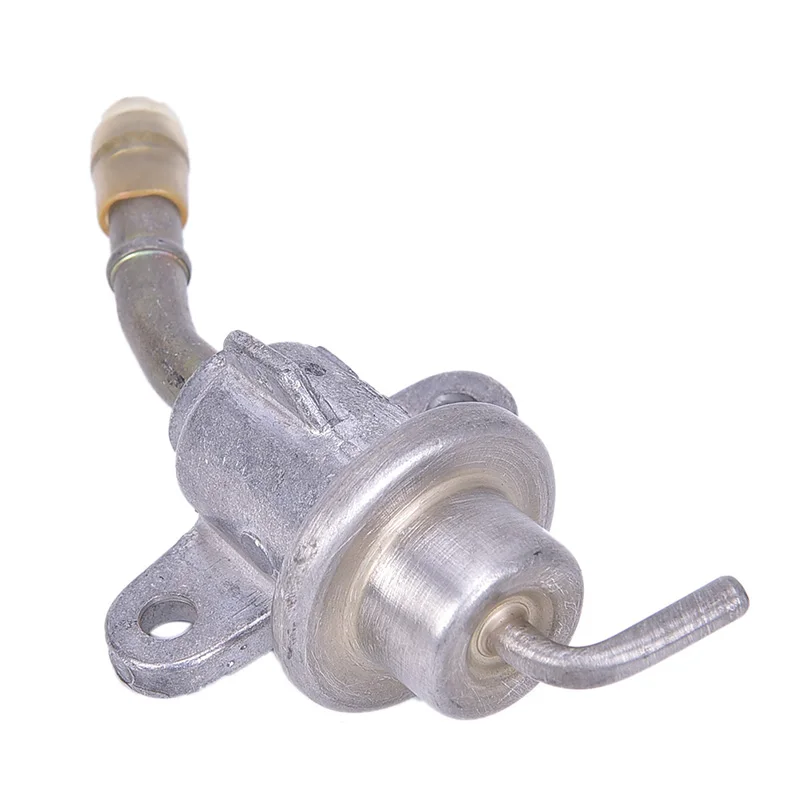

Как правило, регулятор давления топлива находится непосредственно на топливной рампе. Другой вариант его размещения — топливный шланг обратной подачи системы питания. Еще существует вариант — расположение регулятора непосредственно в топливном баке на модуле насоса. В таких системах отсутствует шланг обратной подачи топлива за ненадобностью. Подобная реализация имеет несколько преимуществ, среди которых упрощение конструкции (отсутствие лишнего трубопровода), лишнее топливо не попадает в подкапотное пространство, топливо меньше нагревается и не так испаряется.

Как работает регулятор давления топлива

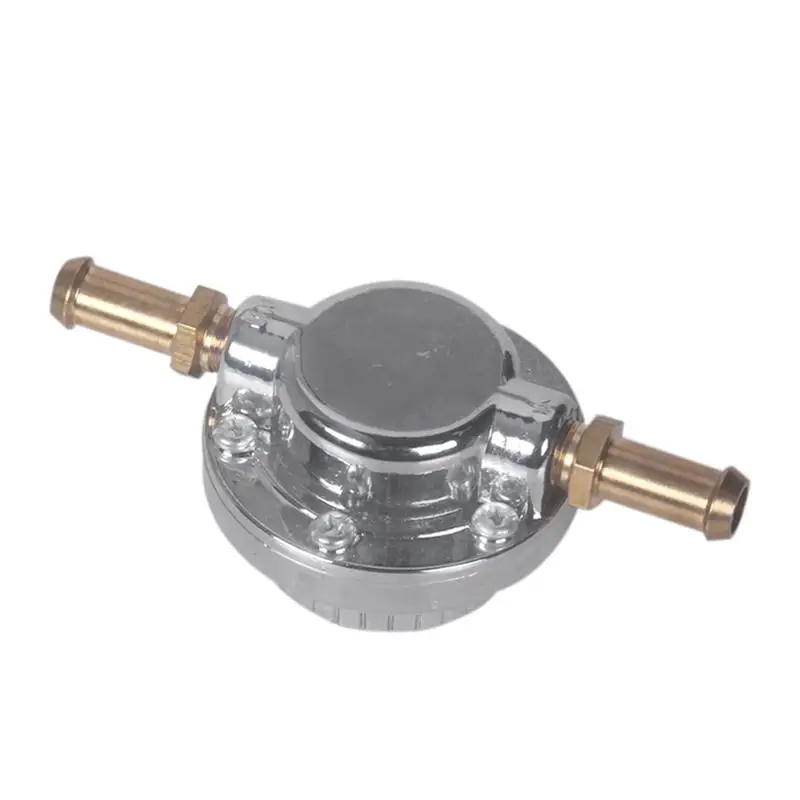

Конструкционно клапан старого образца (устанавливаемых на бензиновые авто) имеет собственный корпус, внутри которого находятся клапан, мембрана и пружина. В корпусе имеется три вывода для топлива. Через два из них бензин проходит через регулятор давления, а третий вывод непосредственно связан со впускным коллектором. На низких (в том числе холостых) оборотах двигателя давление топлива в системе невелико и оно все уходит в мотор. При повышении оборотов соответствующее давление увеличивается, в коллекторе, то есть, на третьем выводе РДТ создается разрежение (вакуум), которое при определенном значении преодолевает силу сопротивления его пружины. Таким образом создается движение мембраны и открывание клапана. Соответственно, излишнее топливо получает доступ ко второму выводу регулятора и через обратный шланг уходит обратно в топливный бак. По причине описанного алгоритма нередко регулятор давления топлива называют еще обратным клапаном.

Что касается датчика давления топлива, то он немного сложнее. Так, он состоит из двух частей — механической и электрической. Первая часть — это металлическая мембрана, которая прогибается под воздействием усилия, вызванного давлением в топливной системе. Толщина мембраны зависит от давления, на которое рассчитана топливная система. Электрическая часть датчика — это четыре тензорезистора, соединенных по схеме «мостик Уинстона». На них подается напряжение, и чем больше изгибается мембрана, тем выходное напряжение от них будет больше. И этот сигнал подается на ЭБУ. А в результате электронный блок управления подает соответствующую команду на насос с тем, чтобы он тот подавал лишь необходимое в данный момент количество топлива.

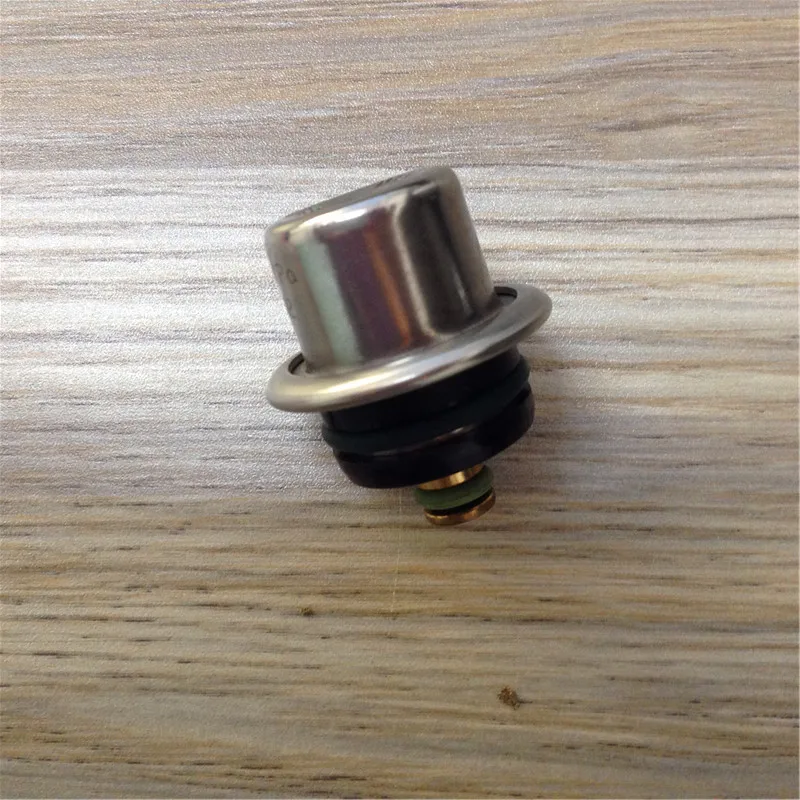

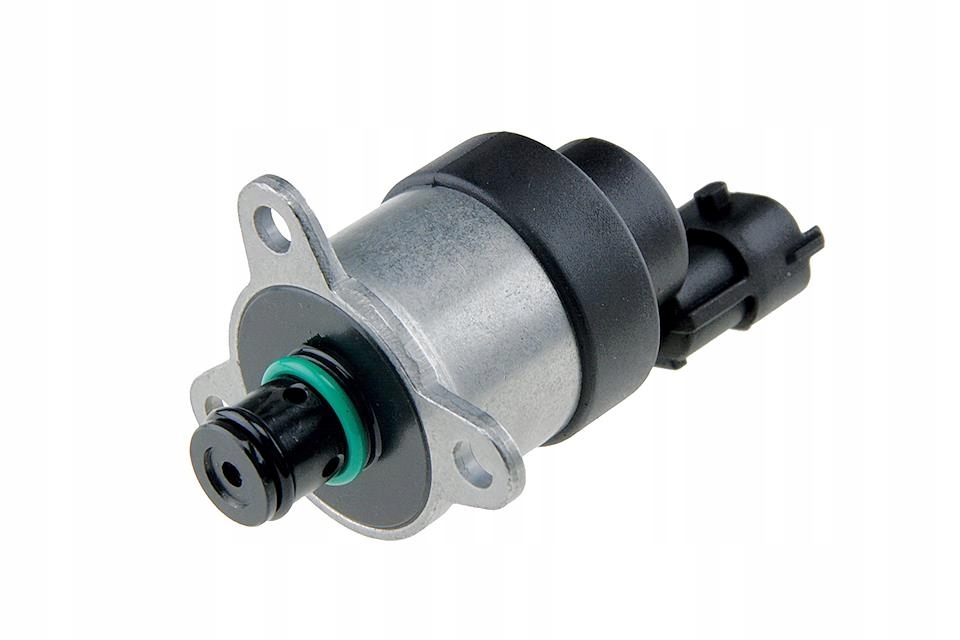

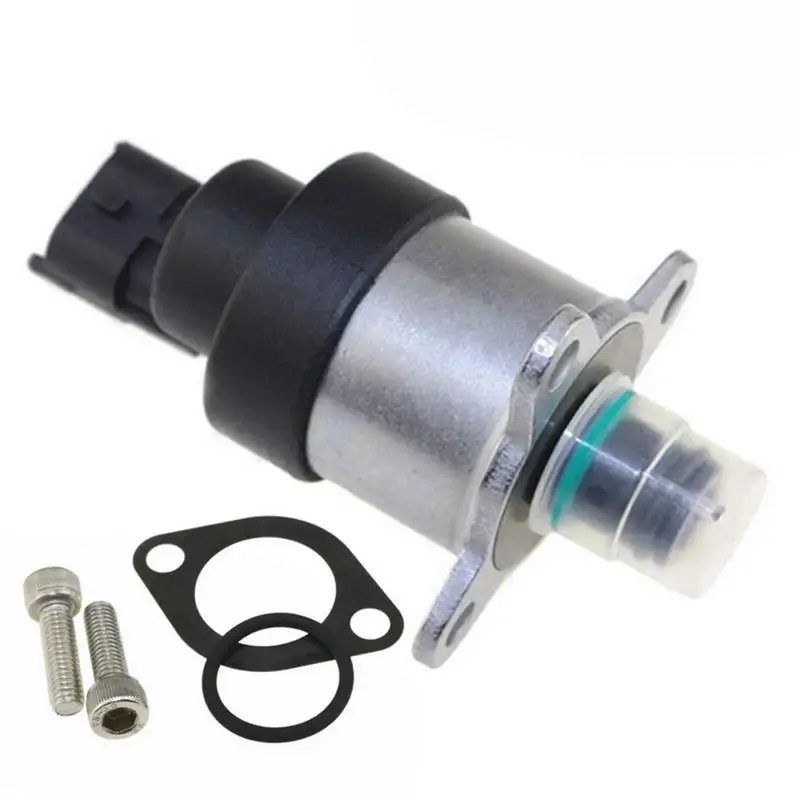

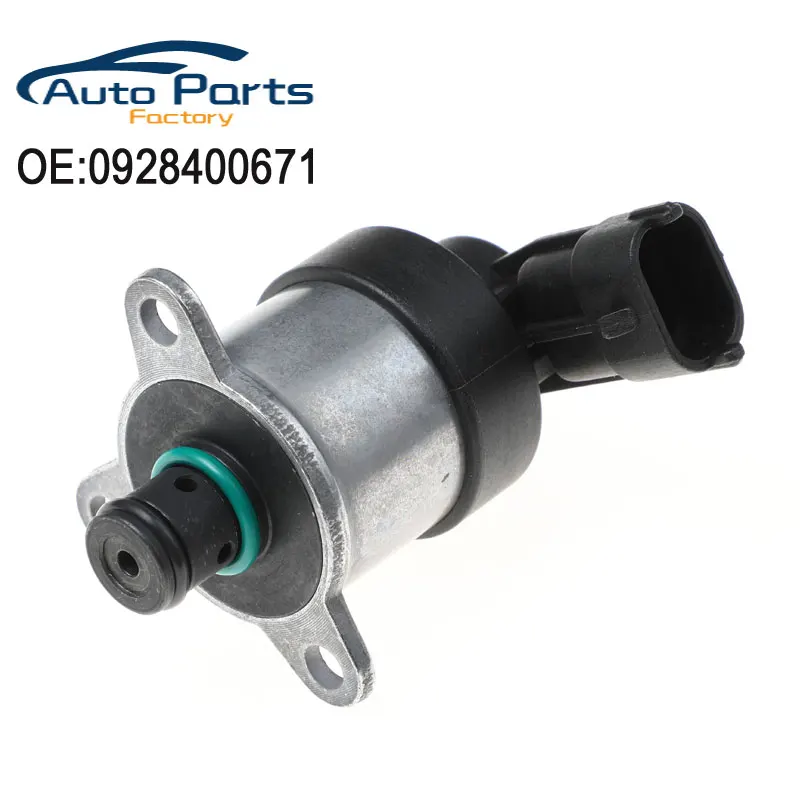

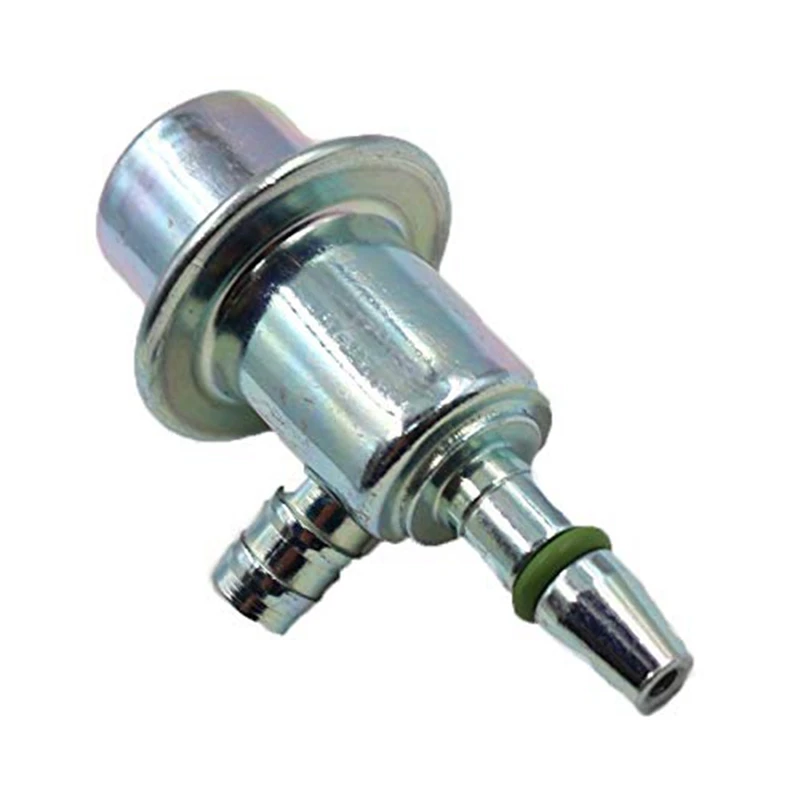

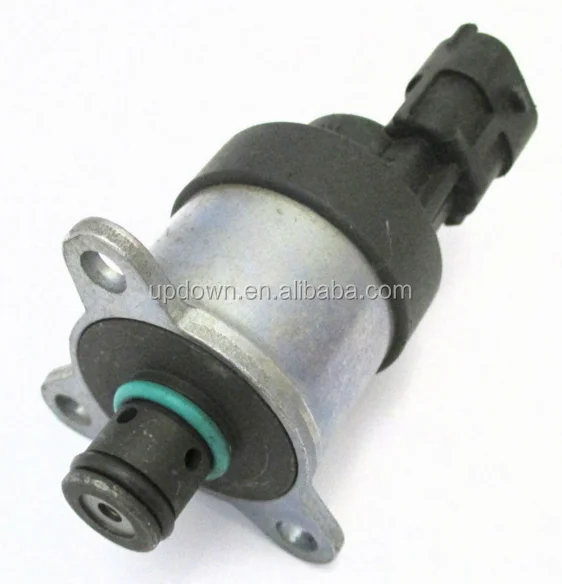

Дизельные двигатели имеют регулятор давления топлива немного другой конструкции. В частности, они состоят из соленоида (катушки) и штока, который уперт в шарик для перекрытия обратной подачи. Сделано это по той причине, что дизельный двигатель в процессе своей работы очень сильно вибрирует, что сказывается на износе классического (бензинового) регулятора топлива, то есть, происходит частичная и даже полная компенсация гидравлических колебаний. Однако место установки его аналогичное — в топливной рампе двигателя. Другой вариант — на корпусе топливного насоса.

Зачем нужен регулирующий клапан?

Система топливоподачи большинства легковых автомобилей предусматривает непрерывную работу электробензонасоса. Он постоянно нагнетает бензин в топливную магистраль и рампу, поднимая давление до максимума (5–7 Бар в зависимости от марки авто). Но такая производительность нужна только при повышенной нагрузке на двигатель, когда он развивает большие обороты и потребляет много горючей смеси. В обычном режиме достаточно напора топлива на форсунках 3–3,5 Бар.

Мембранный клапан давления топлива, устанавливаемый в систему питания мотора после бензонасоса, выполняет 3 основных функции:

1. Ограничивает напор горючего в магистрали при невысоких нагрузках на двигатель, сбрасывая излишки обратно в бак по отдельной трубке.
2. Когда потребление бензина силовым агрегатом возрастает, обратка частично либо полностью перекрывается регулятором. Таким способом клапан поддерживает минимальное давление, необходимое для нормальной работы мотора.
3. Поддержание давления в течение длительного времени после остановки силового агрегата.

Без РДТ насос бы «продавливал» запорные механизмы форсунок и бензин протекал внутрь цилиндров бесконтрольно. Вдобавок регулятор предохраняет магистраль от протечек на соединениях, которые неизбежно появятся от воздействия сильного напора.

Как проверить датчик давления топлива

В зависимости от того какая система топливоподачи используется для авто существует три способа проверки датчика на работоспособность без демонтажа топливной рейки:

• механический способ для авто старого образца с резиновыми шлангами сброса топлива для бензиновых ДВС;
• мультиметром;
• манометром.

Демонтаж рейки и последующая диагностика регулятора более надежный способ проверить качество смеси, поскольку вместе с ДДТ проверяются все смежные узлы и проводка. Диагностику в большинстве вариантов проводят на СТО, поскольку потребуется использовать специальный стенд. Самостоятельная диагностика в гараже без демонтажа рейки требует наличия тестера и проводится за 15 минут.

Механическая диагностика регулятора старого образца

Для бензиновых ДВС в системе топливоотвода которых используется резиновый патрубок, датчик расположен на входе в насос. Проверка проводится только на непрогретом моторе.

• Завести двигатель.
• Запомнить характер его работы (неисправный датчик дает троение мотору).
• Пережать плоскогубцами на 1–3 секунды патрубок отвода топлива.

Если неисправность находится в регуляторе, двигатель восстановит свою работу, обороты становятся плавными, пропадают рывки. Если после того, как закрыт отводной патрубок, мотор продолжает работать некорректно, неисправность может находиться в забитых фильтрах, изношенных контактах, датчик при этом исправен.

Диагностика мультиметром

С помощью тестера проверяют работоспособность РДТ и качество питания от колодки. Проверка электросигнала на колодку проводится по шагам.

• Снять с датчика колодку.
• Перевести мультиметр в режим измерения напряжения.
• Установить черный вывод тестера на «минус», красный щуп присоединить к разъему колодки.

Роль топливного регулятора в системе автомобиля

На разных режимах работы двигателя в топливной системе требуется создать соответствующее давление горючего. Чтобы реализовать эту задачу на практике применяется специальный регулятор давления. Он используется в инжекторных двигателях, где от точности параметров впрыска зависит корректность работы мотора.

Когда регулятор неисправен, двигатель работает неравномерно, увеличивается время разгона, а в некоторых случаях может существенно снизиться мощность. Так, например, если количество поступающего из коллектора воздуха останется неизменным, а топлива будет больше необходимого, топливовоздушная смесь не воспламениться или же сгорит не полностью.

Рекомендуем: Замена противотуманки на Lada Priora (ваз приора)

Даже если в таком режиме электронный блок управления сократит интервал открытия форсунок, полностью компенсировать избыточное давление топлива не получится. Это приведет к перебоям в работе мотора и увеличению количества несгоревшего топлива в выхлопе, что способно преждевременно вывести из строя каталитический нейтрализатор или же сажевый фильтр.

Как работает регулятор топлива. Режим работы РДТ

Главный режим работы РДТ – холостой ход. Именно в этот момент разрежение топливной смеси достигает самой низкой точки, а давление в топливной рампе – самой высокой. Необходимо учитывать, что от степени разрежения топливной смеси внутри всасывающего коллектора напрямую зависит давление в рампе: чем ниже разрежение, тем выше давление. В процессе работы на холостом ходу показатели давления и разрежения достигают максимальных показателей. Значение максимального давления наносят на корпус РДТ, для осуществления контроля давления во время проведения диагностики системы подачи топлива.

Важный момент: в большинстве случаев выхода из строя РДТ не имеет смысла ремонтировать, его необходимо просто заменить на новый. Чтобы не допускать возникновения неисправностей, регулятор необходимо регулярно проверять и следить за давлением в топливной системе. Регулярные профилактические проверки помогут избежать поломок и сэкономить средства на покупку запчастей. Кроме того: вне зависимости от режима работы двигателя РДТ должен четко реагировать на все изменения в работе.

Рекомендуем: Как действуют присадки для снижения шума в коробке?

Возможные причины неисправности в работе РДТ

Конструкция регулятора давления топлива продумана таким образом, чтобы по время остановки двигателя напор топлива в системе оставался стабильным. Однако добиться этого не всегда удается. Это связано с изнашиванием клапана, который со временем теряет свою возможность удерживать топливо. В связи с этим для того чтобы завести двигатель, водителю приходится подолгу крутить стартер.

Наиболее распространенными проблемами с устройством, регулирующим подачу топлива, являются следующие нюансы.

1. Клапан в устройстве полностью не держит давление. Основной причиной такой поломки является просадка пружины, что потеряла возможность создавать необходимое сопротивление. В этом случае бензин будет возвращаться обратно в бак, не попадая в форсунки двигателя.
2. Усложненное движение топлива, связанное с закупоркой регулятора давления. Это приводит к тому, что с пол-оборота двигатель вряд ли удастся завести.
3. Наблюдается подклинивание прибора, связанное неравномерным изменением уровня давления. При данной неисправности возникают проблемы с разгоном транспортного средства, также снижается динамика, влияющая на безопасность водителя и пассажиров.

Стоит обратить внимание, что регулятор давления подачи топлива наиболее часто выходит из строя в связи с износом. Такая поломка наблюдается после 100-200 тыс. км пробега. В данном случае наблюдается истончение или иссыхание мембраны. Пружина при этом слабнет, а клапан постепенно подклинивает. В случае когда проблемы с клапаном наблюдаются раньше этого момента, причина поломки заключается в некачественной сборке или браке детали.

Другой причиной неисправности клапана может являться низкое качество горючего. При таком раскладе посторонние примеси, которые попадают в рабочую жидкость, засоряют РДТ. В отличие от первого варианта, когда можно заменить мембрану самостоятельно, придется обращаться в сервис для установки нового устройства, поскольку чистка клапана не предусмотрена.

Устройство и принцип работы РДТ

РДТ сконструирован в виде мембранного клапана, с одной стороны к которому подключают шланг с подачей топлива, с другой — пружинный механизм впускного коллектора. Данное приспособление обеспечивает необходимую разницу давлений воздуха и горючей жидкости на форсунке, а также во впускном коллекторе. Учитывая это, излишки бензина или дизеля будут направлены в бак по обратной магистрали.

Прибор для регулировки давления топлива сконструирован в виде двух камер: топливная и диафрагменная. После попадания горючего в первый резервуар с помощью входного штуцера она подается в диафрагменный сектор с помощью специального впускного трубопровода. В случае когда уровень давления в нижней камере превысит суммарное, создаваемое пружиной в диафрагменной, последняя двигается таким образом, чтобы остаток топливной смеси возвращался в бензобак по возвратной линии. Таким образом поддерживается постоянный перепад давления в системе в пределах 2,5 бар.

Транспортные средства с дизельными двигателями предусматривают в топливной системе обратный клапан, имеющий несколько иную структуру. Его составляющими элементами являются соленоид и шток, что упирается в шарик для перекрытия обратного потока. Подобным образом двигатель получает защиту от быстрого износа, что связано со снижением гидравлических колебаний. Обслуживание и восстановление регулятора давления топлива на дизельном двигателе проводится аналогично бензиновому аналогу.

Рейтинг

( 1 оценка, среднее 5 из 5 )

регулятор давления топлива

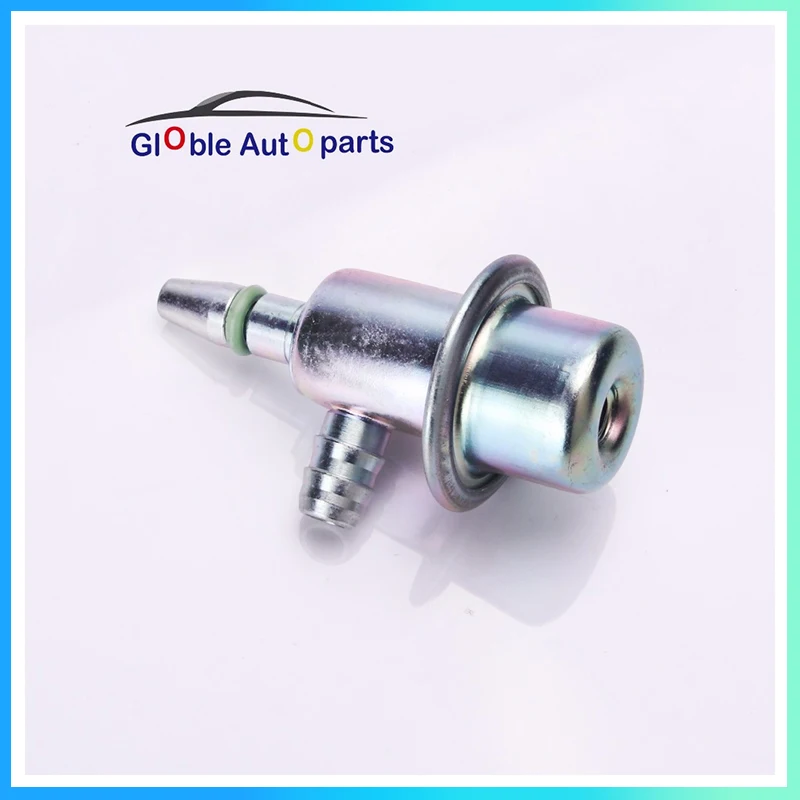

Регулятор давления топлива — это небольшая, но очень важная деталь в системе питания любого автомобиля с электронным впрыском топлива, как отечественного, так и импортного. И при неполадках в инжекторном двигателе, многие автовладельцы и даже ремонтники, не обращают на него внимание, а зря. В этой статье мы рассмотрим, что из себя представляет регулятор давления топлива, его неисправности и как они зависят на работу двигателя, ну и как устранить эти неисправности и определить причину того, что проблема именно в регуляторе давления.

Регулятор давления топлива, или как его ещё называют обратный клапан, установлен на рампе двигателя с системой впрыска топлива (см. фото слева, где показано как его снять с рампы) и по устройству и принципу работы, как на отечественных машинах, так и на всех впрысковых иномарках, практически не отличается. Он выполняет важную функцию перепускания топлива обратно в бак ( поэтому его называют ещё и перепускным клапаном).

И эта функция перепускания топлива в нужный момент через обратку в бак, и позволяет постоянно поддерживать нужное давление в топливной рампе, в зависимости от режима работы мотора (и разряжения в впускном тракте).

Обратный клапан устроен так (см. рисунок слева) что у него имеется специальный штуцер 3, на который надевается шланг, сообщающий вакуумную полость Б и впускной коллектор двигателя. Это позволяет изменять давление срабатывания обратного клапана 5 и изменять давление в рампе, в зависимости от разряжения в впускном коллекторе (и соответственно давление зависит от оборотов мотора).

И именно нужное давление топлива, как в рампе, так и соответственно на входе всех форсунок, позволяет двигателю отлично запускаться, как говорится с пол тыка и нормально работать на всех режимах (во всём диапазоне оборотов коленвала). Если же давление топлива будет недостаточным, то чтобы запустить двигатель придётся долго ждать, пока бензонасос поработает достаточно долго, чтобы создать нужное давление, необходимое для запуска мотора (насос может и не создать давление, необходимое для успешного пуска). Впрочем о неисправностях регулятора давления подробнее ниже.

Регулятор давления топлива не держит давление (потерял герметичность.  Такая неисправность — это всё равно, что обратного клапана нет на входе обратки. И при такой неисправности двигатель может и не запуститься, если клапан вообще не держит давление. Ведь топливо, закачиваемое бензонасосом в рампу, будет просто сливаться через обратку в топливный бак.

А требуемое давление топлива в топливной рампе (рейке), необходимое для надёжного пуска двигателя, так и не будет достигнуто.

Регулятор давления заклинивает то в открытом, то в закрытом положении. При такой неисправности, водителю может показаться что с двигателем происходит что то сверх естественное. И мотор будет дёргаться, работать рывками, так как давление топлива будет прыгать, изменяться то выше нормы, то ниже.

Ведь обратный клапан в любой момент может заклинить, например в закрытом положении, при этом бензонасос будет продолжать создавать давление, а сливаться в бак через закрытый заклинивший клапан избыток топлива уже не будет. При этом давление топлива в рампе повысится сверх нормы и начнёт подпирать форсунки (перелив).

А форсунки, получающие импульсы с ЭБУ, открываются на строго определённое время. При этом получится, что топлива, впрыснутого в камеры сгорания через открытые на определённое время форсунки, будет больше нормы — при повышенном давлении (выше 3- 5 кг/см²), чем при нормальном давлении (примерно 2,5 — 3 кг/см²).

В итоге, при избыточном давлении в рампе, впрыснутое форсунками топливо (за единицу времени) не сможет полностью сгореть из-за переизбытка топлива по отношению к воздуху, поступившему во впускной коллектор. Содержание СО превысит все допустимые нормы, из глушителя повалит чёрный дым (остатки несгоревшего топлива), мощность мотора упадёт из-за чрезмерного переобогащения рабочей смеси.

Конечно же ЭБУ , который получит информацию с датчика кислорода уменьшит время открытия форсунок, но это уменьшение всё же не слишком повлияет на состав рабочей смеси и двигатель не будет исправно работать, пока не будет заменен регулятор давления топлива.

Если же регулятор давления топлива (обратный клапан) наоборот заклинит  в открытом положении, то будет неприятность, описанная выше — то есть клапан не будет держать нужное давление в рампе. В итоге, например при ускорении машины, мощности не будет из-за нехватки топлива.

Всё это конечно сказано поверхностно, но думаю понятно новичкам, что если с перепускным клапаном что то не в порядке, то двигатель с системой впрыска топлива не сможет нормально запускаться и работать. Возникнут проблемы, описанные ниже.

Регулятор давления топлива признаки неисправности.

• Трудный (долгий) запуск двигателя или невозможность запуска.
• Неустойчивые холостые обороты двигателя, то повышаются, то падают, (или мотор глохнет на холостых).
• Потеря мощности двигателя (о причинах потери мощности подробнее здесь).
• Дёрганье двигателя, особенно при разгоне.
• Плохая приёмистость автомобиля (двигатель плохо реагирует на педаль газа).
• Содержание СО превышает норму.
• Повышенный расход топлива.

Как проверить исправность регулятора давления топлива.

Многие автовладельцы и даже ремонтники проверяют исправность обратного клапана только лишь отсоединяя его и наблюдая за силой струи топлива. Но такой способ может лишь приблизительно подтвердить то, что клапан регулятора давления открывается или нет. А точно определить при каком давлении открывается клапан, можно только подключив манометр.

Есть несколько способов точной проверки исправности регулятора давления топлива, тоесть при каком давлении клапан будет срабатывать и сбрасывать топливо, поддерживая нужное давление в топливной рампе. Так же можно будет наблюдать, как долго это давление не падает, а это важно. Парочка способов проверки давления будет описана и показана в этой статье.

Причём ничего сложного здесь не понадобится. Потребуется всего лишь манометр (с пределом измерения давления до 5 — 6 кг/см² (или бар)) и шланг с тройничком, или же просто насос для накачки шин — это при втором способе проверки.

Первый способ проверки регулятора давления : подключаем тройник с манометром в разрыв шланга, через который бензонасос подаёт топливо из бака в рампу. При этом можно отсоединить штатный шланг обратки от рампы, идущий в бак и вместо него надеть обрезок шланга и направить его в ёмкость.

Это позволит при проверке давления визуально наблюдать за тем, как и при каком давлении лишнее топливо обратный клапан стравливает в ёмкость. Однако можно и не отсоединять шланг обратки, а следить лишь за показаниями манометра, присоединённого через тройник к топливному шлангу. Тройник можно использовать водопроводный, например как на фото слева, только ещё потребуется выточить штуцеры для топливных шлангов (штуцеры вкручиваем в тройник и манометр тоже).

И так подключаем манометр к топливному шлангу и повернув ключ зажигания, ждём когда бензонасос перестанет жужжать, то есть когда он нагонит определённое давление в рампу (смотрим на манометр). Давление в рампе должно быть в пределах 2,5 — 3 кг/см (желательно уточнить в мануале именно вашего двигателя какое должно быть давление в рампе).

Когда бензонасос нагонит давление чуть болше нормы, исправный обратный клапан тут же стравит лишнее давление через шланг обратки (можно наблюдать это, если отсоединить этот шланг, направив его в какую то ёмкость). Если манометр покажет нормальное давление в рампе, далее можно завести двигатель и покрутив мотор на разных режимах (оборотах) понаблюдать за манометром, который должен показывать необходимое давление на разных оборотах мотора.

Всё это подтвердит, что регулятор давления, установленный на рампе вашей машины исправен. Если же что то не так с давлением, то разумеется его следует заменить.

Кстати, можно «врезать» манометр в штатный топливный шланг (как было описано выше) и не снимать его вовсе и давление топлива всегда можно будет проконтролировать, открыв капот автомобиля. А можно взамен старого неисправного регулятора давления, подключить регулятор с манометром, они уже появились в продаже, да ещё и регулируемые регуляторы давления (см. фото слева) с помощью которого давление топлива всегда под контролем. И такой регулятор можно настроить регулировкой специального винта под давление топлива, требуемое именно для вашего двигателя.

После остановки двигателя, давление в рампе должно сохраняться не менее суток, а если оно падает, значит обратный клапан потерял герметичность (не держит давление) и его тоже следует заменить. Кстати, потеря герметичности часто возникает из-за попадания грязи в сопряжения клапана (особенно если топливный фильтр не качественный), но вот многие клапаны неразборные и промыть их не так то просто.

Второй способ проверки регулятора давления: этот способ более простой, так как для его осуществления потребуется всего лишь насос для накачки шин с встроенным манометром (желательно электрический). Ну и ещё можно отсоединить штатный шланг обратки от рампы и надев обрезок шланга, визуально наблюдать за тем, как обратный клапан стравливает через этот шланг излишки топлива, поддерживая таким образом требуемое давление в рампе.

А требуемое давление будет хорошо видно на манометре от насоса. Для этого к штуцеру насоса подключаем бензошланг подходящего дтиаметра, зажимаем его хомутом и далее второй конец шланга надеваем на топливный штуцер рампы и также зажимаем хомутиком (штатный топливный шланг перед этим снимаем с штуцера рампы). Теперь остаётся включить электро-насос для накачки шин и наблюдать, как он создаст в рампе давление, при повышении которого выше нормы, исправный регулятор давления (обратный клапан) стравит излишки бензина через штуцер для обратки.

Замена регулятора давления топлива.

Ну а что касается замены регулятора топлива, так тут и писать особо нечего. Потребуется всего лишь отсоединить вакуумную трубку от штуцера неисправного регулятора, затем отсоединить шланг обратки, далее откручиваем два шестигранных винта (см. фото в самом начале статьи) и отсоединяем сам регулятор давления от рампы.

Некоторые регуляторы подсоединяются к рампе напрямую (в рампе имеется резьба) , а некоторые (например с манометром, как на фото выше) через отдельный шланг (или трубку) и в таком случае регулятор можно закрепить не на рампе, а где то рядом.

Новый регулятор топлива подсоединяем к рампе и шлангам (трубкам) в обратном порядке.

Так же советую почитать вот эту статью, которая называется «Определение неисправностей в системе впрыска топлива по поведению машины», там есть полезные советы о том, как выявить некоторые неисправности системы впрыска, без дорогого диагностического оборудования. А как проверить исправность всех датчиков впрысковой машины, имея в гараже всего лишь обычный мультиметр (тестер) я написал вот тут.

Вот вроде бы и всё. У кого возникнут вопросы про регулятор давления топлива, пишите в комментариях, удачи всем.

Теги: Регулятор давления топлива ваз или иномарок., Регулятор давления топлива признаки его неисправности.

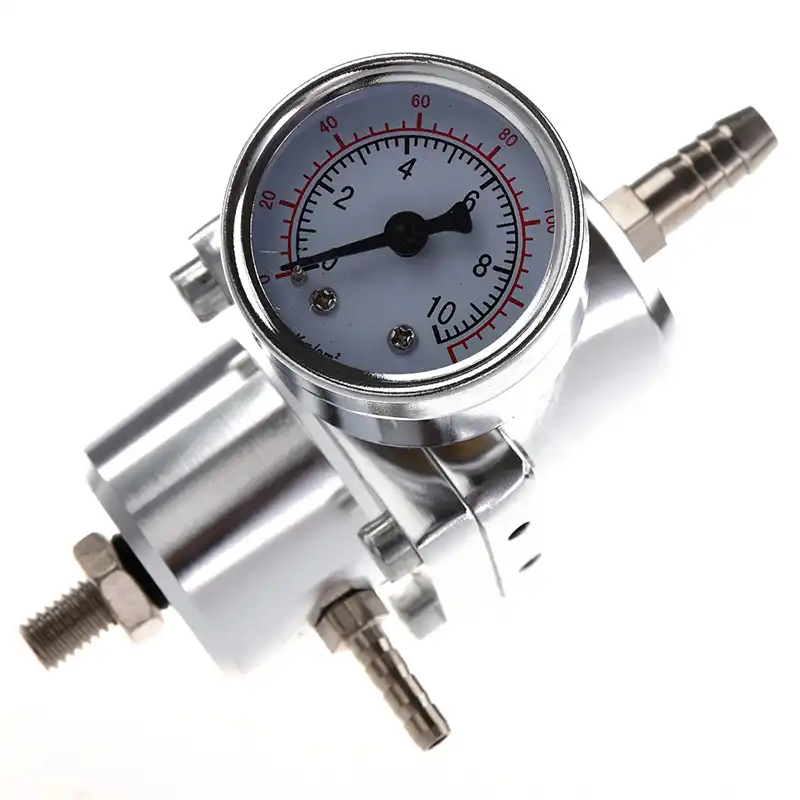

Регулятор давления топлива устройство и принцип работы

Сегодня поговорим про регулятор давления топлива, механическое устройство которое незаслуженно обделено вниманием.

В народе его называют обратный клапан или перепускной клапан. Обычно при проблемах с двигателем как то: недостаточная мощность нестабильные холостые, плохой завод, дёрганье двигателя на него или обращают внимание в последнюю очередь либо просто игнорируют. И зря, потому что в работе двигателя это один из самых важных элементов.

Вот мы и поговорим об «обратном клапане». Регулятор давления топлива (в обыденной жизни мы все, наверное, называем его «обратный клапан» или «перепускной клапан», потому что он перепускает топливо обратно в бак, в количестве зависящем от режима работы двигателя), установлен на топливной «рейке» и предназначен для поддержания постоянного давления топлива на входе в форсунки при различных режимах работы двигателя и при разном разрежении во впускном коллекторе. Регулятор представляет собой мембранный клапан. С одной стороны на мембрану действует давление топлива, а с другой — усилие пружины и давление воздуха из впускного коллектора, с которым регулятор соединен шлангом. Чем больше абсолютное давление (т.е. чем меньше разрежение) воздуха во впускном коллекторе (т.е. чем больше нагрузка на двигатель), тем больше давление топлива. При уменьшении нагрузки на двигатель, когда давление топлива превышает суммарное усилие от пружины и от давления воздуха, клапан регулятора открывается на большую величину и избыток топлива по сливной магистрали возвращается в топливный бак. Говоря образно, «обратный клапан» служит только для того, что бы поддерживать одну и туже разницу давлений, прикладываемых к форсунке со стороны впускного коллектора и со стороны топливной магистрали. ECU. «Не держит», что означает его полную «открытость», то есть топливо, закачиваемое топливным насосом, проходит через клапан и топливную рейку свободно, почти нигде и ничем не задерживаясь, и спокойно по магистрали «обратки» сливается в топливный бак. Это состояние вызывает пониженное давление в топливной системе. «Клинит», «подклинивает» — в этом случае клапан работает «пьяным швейцаром в ресторане»: «хочу пущу, а захочу – и не пущу!». В этом случае топливо, попавшее в топливную рейку, «утыкается» в клапан, и так как ему деваться некуда (а насос сзади продолжает создавать давление), то оно начинает искать выход, … А иногда, когда клапану «захочется»- оно резво струится в бак по совершенно открытой магистрали и никто не может предугадать, когда все это случится. « Мертвый» — понятно, означает: клапан в этом состоянии подобен бронированным дверям в банке – стоит на пути топлива и совсем не пропускает его в бак, ни при каких условиях. Как следствие, при описанной неисправности давление в топливной системе значительно возрастает. Когда клапан «не держит», топливо, закачанное топливным насосом почти свободно циркулирует по машине. Топливный насос — топливный фильтр — топливная рейка — и обратно в бак. Представим происходящее: в топливной рейке пониженное давление топлива, не смотря на то, что топливный насос работает исправно.

Во время ускорения машины, когда, обратный клапан должен чуть-чуть «подзакрыться» из-за того, что произошло увеличение объема воздушного потока и, следовательно, произошло уменьшение разряжения во впускном коллекторе, — клапан не повышает давление топлива. А при ускорении двигателю «хочется» топлива больше, но он его не получает. Что в итоге? Только то, что при этом состоянии клапана и во время ускорения машина «начинает тянуть хуже». Но и это не все. Когда «клапан не держит», то он еще «делает нам подлянку» после того, как мы заглушили машину и пытаемся ее завести через, например два часа. Что происходит в этом случае? При нормально работающей топливной системе и всех ее элементах давление топлива в топливной системе после остановки двигателя должно оставаться неизменным в течение довольно длительного времени, скажем, всю ночь. Но это при нормально работающей системе! А у нас клапан «не держит». Что произойдет? А то, что после остановки двигателя и прекращения работы топливного насоса у нас просто-напросто давление в топливной системе не сохранится. То есть в топливной рейке, через некоторое время после остановки топливного насоса, давления не будет. И когда мы через час-два начнем снова заводить двигатель, то будем долго-долго его «гонять», пока он начнет «схватывать» и только потом заведется. Кроме этого, «пониженное давление в системе выражается в неустойчивой работе двигателя при ХХ. А теперь суммируем, на что может влиять клапан, который «не держит»: — плохая «приемистость», «дергание» автомобиля при разгоне; — неустойчивый ХХ; — после остановки двигателя и заведении через некоторое время – двигатель заводится с трудом, его приходится долго «гонять», что бы завести. Разберем состояние «мертвого» клапана, который не пропускает топливо. Что получается в этом случае? Топливный насос «гонит» топливо, а оно «утыкается» в этот клапан и далее не идет. В «топливной рейке» возникает избыточное давление топлива, не 2.5 кг/см2, а 3…5 и более. Электромагнитные форсунки получают импульсы и открываются на определенное время. Топливо, находящееся под давлением в топливной «рейке» «впрыскивается» в цилиндры. Но объем «впрыснутого» топлива при давлении 4 кг/см2 будет больше, чем объем топлива «впрыснутого» при давлении 2.5 кг/см2. Что получается? В мануалах пишется, что для нормальной работы двигателя требуется смесь, состоящая из одной части топлива и 14.7 частей воздуха. А здесь получается, что при неизменном количество поступающего воздуха, в цилиндрах двигателя топлива оказывается значительно больше, чем положено для нормальной работы. И оно не может воспламениться и сгореть все полностью. Из выхлопной трубы мы увидим черный дым – то топливо, которое не сгорело. Безусловно, ECU, анализируя выходное напряжение датчика кислорода пытается уменьшить время открывания форсунок, но его возможности не бесконечны!

Регулятор давления топлива устройство и принцип работы(безнадувной)
Регулятор давления топлива состоит из двух камер: топливной и диафрагменной. Горючее поступает в топливную камеру через входной штуцер. Диафрагменная камера соединена с впускным трубопроводом. Если давление в нижней камере превышает суммарное давление, создаваемое на диафрагме пружиной и разрежением в трубопроводе, то диафрагма перемещается таким образом, чтобы избыток топлива мог быть возвращен обратно в бензобак по возвратной линии. Регулятор поддерживает постоянный перепад давления в системе на уровне порядка 2.5 бар.

Ну и на последок скажу что у меня были аналогичные симптомы на Н22а7 , посто поменял регулятор, поставил с F20b и машина полетела в буквальном смысле. Он по конструкции и давлению аналогичен. продаются также тюненые варианты данного девайса с манометром и регулятором можно настраивать давление в рампе по своему усмотрению. соответственно выше давление сброса, больше топлива в цилиндры при том же открытии форсунок.

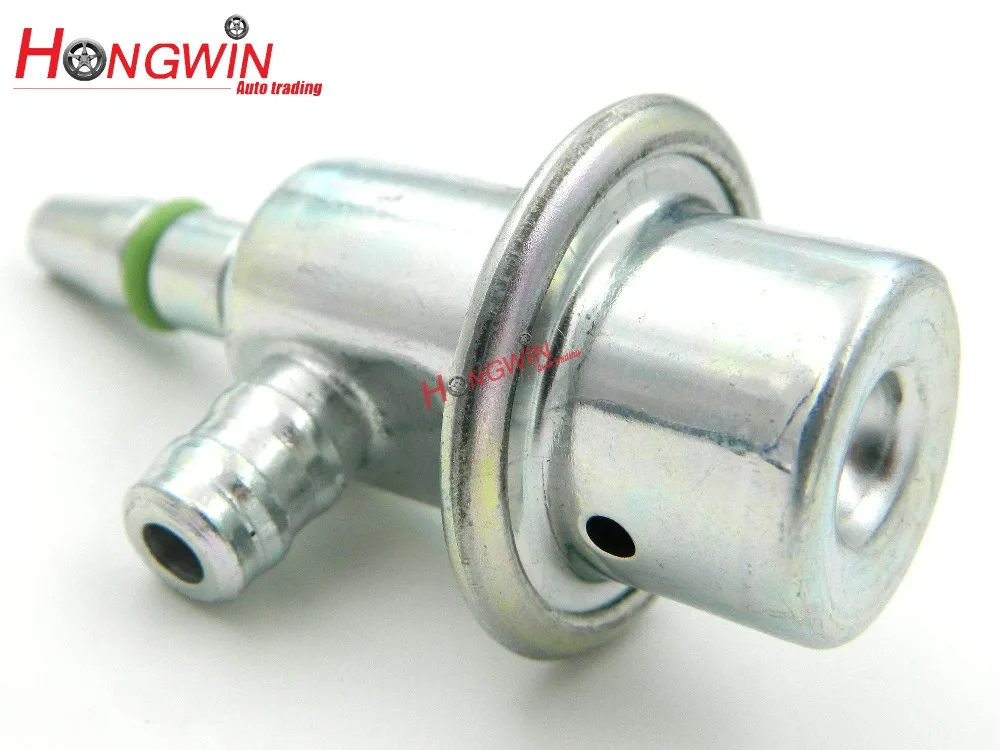

Регулятор давления топлива является частью системы топливоподачи двигателя. Он представляет собой клапан мембранного типа, который также называют перепускным. Главная задача регулятора — изменение давления горючего в топливной системе, поэтому от исправности этого узла зависит производительность и стабильность работы мотора в целом.

Роль топливного регулятора в системе автомобиля

На разных режимах работы двигателя в топливной системе требуется создать соответствующее давление горючего. Чтобы реализовать эту задачу на практике применяется специальный регулятор давления. Он используется в инжекторных двигателях, где от точности параметров впрыска зависит корректность работы мотора.

Когда регулятор неисправен, двигатель работает неравномерно, увеличивается время разгона, а в некоторых случаях может существенно снизиться мощность. Так, например, если количество поступающего из коллектора воздуха останется неизменным, а топлива будет больше необходимого, топливовоздушная смесь не воспламениться или же сгорит не полностью.

Даже если в таком режиме электронный блок управления сократит интервал открытия форсунок, полностью компенсировать избыточное давление топлива не получится. Это приведет к перебоям в работе мотора и увеличению количества несгоревшего топлива в выхлопе, что способно преждевременно вывести из строя каталитический нейтрализатор или же сажевый фильтр.

Устройство и принцип работы

Состоит топливный регулятор из следующих элементов:

• Корпус. Изготавливается из металла и отличается высокой герметичностью, необходимой для предотвращения утечки топлива и потери давления.
• Мембрана (диафрагма). Реагирует на избыточное давление и открывает сливную магистраль.
• Обратный клапан. Расположен на входе.
• Пружина. Оказывает дополнительное давление на диафрагму клапана.
• Штуцеры для крепления магистралей впуска и слива топлива.
• Уплотнители. Обеспечивают герметичность системы на входе и выходе.

Принцип работы механического регулятора объема топлива прост. Мембрана разделяет внутреннее пространство корпуса на две камеры (топливную и воздушную). В первую при помощи насоса подается топливо, которое оказывает некоторое давление на мембрану. Обратный клапан при этом препятствует возврату топлива во впускную магистраль, что позволяет создавать давление, необходимое для работы мотора.

Классическая конструкция клапана представляет собой механический узел, работа которого основана на разнице давлений. В системах типа Common Rail вместо топливного регулятора может быть использован электромагнитный клапан, управляемый ЭБУ двигателя.

С обратной стороны мембраны (во второй камере) расположена пружина, запирающая регулятор. Эта камера при помощи шланга соединена с впускным коллектором, в котором при различных режимах формируется некоторый уровень разрежения воздуха, что также воздействует на диафрагму. В момент, когда давление топлива превышает суммарное воздействие пружины и разрежения во впускном коллекторе, клапан открывается, сбрасывая часть горючего.

Таким образом, чем меньше разрежение во впускном коллекторе, тем больше давление поступающего к топливным форсункам горючего. Контрольным режимом топливного регулятора является холостой ход двигателя, когда разрежение минимально, а давление максимально.

Данные этого режима, как правило, фиксируют на внешней стороне корпуса, что упрощает процесс диагностики и ремонта системы питания двигателя. При остановке двигателя клапан полностью закрывается, что позволяет поддерживать постоянное высокое давление в топливной рейке (рампе) и упрощает повторный пуск.

Расположение в конструкции автомобиля

В современных автомобилях используют две схемы расположения регулятора давления топлива. В системах с обратной магистралью он устанавливается на топливной рампе, а в конструкциях без «обратки» — непосредственно внутри топливного бака (в насосе). Схема с расположением на топливной рампе предполагает подключение регулятора к двум магистралям системы:

Схема расположения регулятора давления топлива в системе

• впускная – канал подачи из топливного бака в систему питания;
• обратная выпускная – канал слива избытка топлива (сброса давления).

В такой системе при открытии регулятора избыток топлива попадает в обратную магистраль, а затем в топливный бак. Эта схема имеет некоторые недостатки:

• сложность конструкции и необходимость установки дополнительного трубопровода;
• нагрев излишков топлива при попадании в рампу, что усиливает испарения, образующиеся в баке.

Каждый топливный регулятор имеет свои заводские настройки и подходит под заданную модель автомобиля. Также существуют универсальные конструкции для инжекторных систем, которые оснащаются манометрами и возможностью ручной настройки. Они устанавливаются взамен штатного регулятора исключительно в топливную рампу.

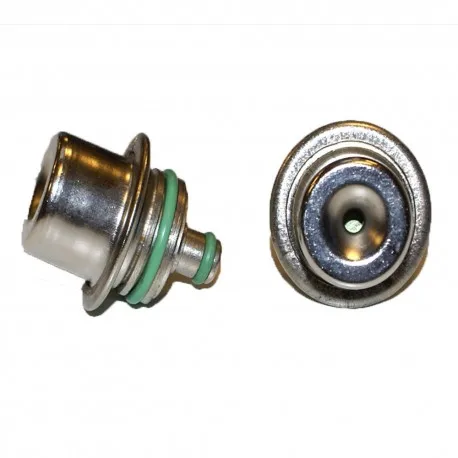

При размещении регулятора давления топлива напрямую в баке требуемое количество рабочей жидкости с заданным уровнем компрессии сразу поступает в двигатель без использования дополнительной магистрали. При этом излишки сбрасываются также прямо в бак, но они не попадают в моторный отсек, что исключает их нагрев.

Постоянная разница давлений при этом устанавливается относительно атмосферного, а учет величины разрежения во впускном коллекторе реализуется за счет изменения продолжительности впрыска.

Диагностика и неисправности регулятора топлива

Конструкция регулятора давления топлива не предусматривает ремонта. В ряде случаев выполняется его очистка, но такая процедура ненадолго продлевает срок службы устройства. При обнаружении поломки чаще всего регулятор полностью меняют на новый. Основными типа неисправностей этого узла являются:

• проседание или поломка рабочей пружины регулятора;
• разгерметизация корпуса;
• механический износ контактных поверхностей;
• коррозия различных поверхностей;
• загрязнение каналов.

Непосредственно сбои в работе могут проявляться в трех форматах:

1. подклинивание — регулятор срабатывает не каждый раз, когда это необходимо, а периодически;
2. неполное закрытие — топливо постоянно сливается в бак (обратную магистраль), независимо от давления;
3. заклинивание в закрытом положении — слива топлива не происходит при любых параметрах.

Признаки неисправности топливного регулятора имеют много общего с поломками топливного насоса и загрязнением фильтров. Так, предварительную диагностику можно выполнить на основе следующих наблюдений:

• Неустойчивая работа и остановка двигателя в режиме холостого хода.
• Повышение расхода топлива.
• Снижение мощности мотора.
• Медленная реакция на нажатие педали управления дроссельной заслонкой.
• Отсутствие плавного хода при разгоне автомобиля, наблюдаются рывки.
• В выхлопе значительно увеличивается содержание вредных компонентов CO и CH.
• Автомобиль не разгоняется.

Существенное влияние на срок службы регулятора давления топлива оказывает качество горючего. Также не следует пренебрегать своевременной заменой топливных фильтров. Особое внимание топливному регулятору следует уделить, если автомобиль не был в эксплуатации длительное время.

Особенностью системы питания дизельных и инжекторных двигателей является их чувствительность к давлению топлива. Именно от давления зависит количество смеси, попадающей в цилиндр, при условии неизменного уровня топлива в топливной рейке и разряжения внутри цилиндра. А количество поступающей смеси влияет, в свою очередь, на стабильность работы двигателя, его ресурс и эксплуатационные характеристики. Поэтому первостепенной задачей при проектировании систем питания является разработка эффективных способов создания и контроля требуемого уровня давления топлива. За поддержание показателя в требуемых рамках отвечает специальная деталь – регулятор давления топлива.

Расположение и назначение регулятора давления топлива

Регулятор давления является конструктивной частью системы питания автомобиля. Он размещается на топливной раме и предполагает подключение к трем магистралям:

• впускной – по ней топливо поступает к регулятору;
• прямой выпускной – направляет поток с отрегулированным давлением к ДВС;
• обратной выпускной – в случае обнаружения избыточного давления возвращает часть топлива в бак.

Давление топлива, поступающего в регулятор, создается топливным насосом, перед которым устанавливается фильтрующий элемент. Таким образом, задача детали сводится к контролю и в случае необходимости – гибкому изменению давления предварительно очищенного топлива в соответствии с потребностью двигателя.

Устройство и принцип работы

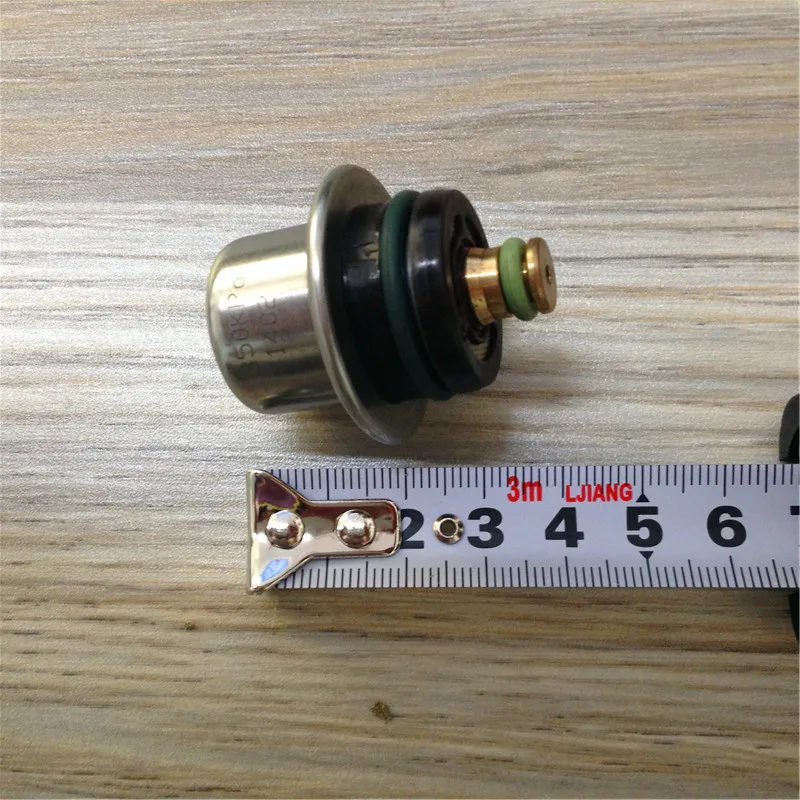

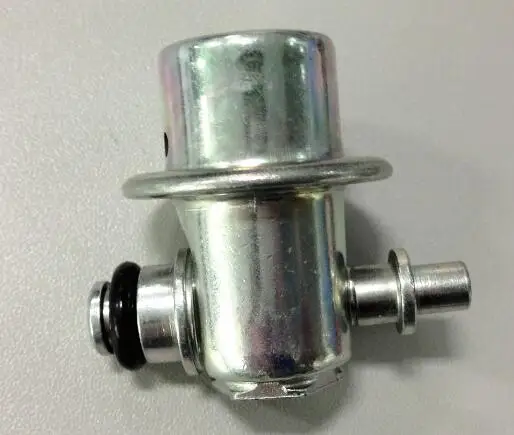

Конструктивно регулятор давления топлива схож с мембранным клапаном. Внутри герметичного металлического корпуса располагается диафрагма, разделяющая две камеры – топливную и пружинную. В центре диафрагмы жестко закреплен держатель клапана, который в состоянии покоя прижат к седлу, зафиксированному во внутренней части корпуса. Давление на держатель, прижимающее его к седлу, создается рабочей пружиной регулятора.

Когда давление топлива в норме, оно движется напрямую из впускной в выпускную магистраль, а держатель клапана под действием сжатой пружины герметично перекрывает обратный ток. По мере роста давления топлива, увеличиваются силы, воздействующие на диафрагму из топливной камеры. Диафрагма, в свою очередь, давит на пружину, заставляя ее сжиматься еще сильнее. В определенный момент силы воздействия пружины становится недостаточно для обеспечения герметичного контакта держателя и седла. В открывшуюся обратную магистраль устремляется часть топлива, что приводит к падению давления в топливной камере и, как следствие, повторному закрытию канала – до следующего повышения давления.

Основные неисправности и пути их обнаружения

Наиболее распространенной проблемой, нарушающей работоспособность регулятора давления топлива, является проседание рабочей пружины. Следствием этого становится невозможность обеспечения герметичного контакта седла и держателя даже при малых значениях давления, что приводит к постоянному увеличению обратного тока топлива и «голоданию» двигателя. Реже встречаются поломки, вызванные разгерметизацией корпуса, механическим износом контактных поверхностей, коррозионными процессами или засорением каналов. Предпосылкой к подобного рода неисправностям может стать низкое качество топлива, отсутствие или сильное загрязнение топливных фильтров.

Описанные неисправности неизбежно отражаются на работе ДВС. При этом изменения в характере его функционирования могут быть как периодическими, так и долгосрочными. Основные «симптомы» являются общими для случаев недостаточного насыщения цилиндров рабочей смесью. К ним относятся:

• нестабильная работа двигателя, то есть резкое увеличения или уменьшение частоты вращения коленчатого вала без какого-либо управляющего воздействия;
• самопроизвольная остановка двигателя на холостом ходу;
• отсутствие какого-либо эффекта от нажатия на педаль газа;
• падение мощности двигателя;
• увеличение расхода топлива.

Во время движения могут наблюдаться рывки автомобиля, снижение эффективности разгона. Однако прежде чем утверждать, что проблема кроется именно в регуляторе давления, следует провести диагностику детали.

Проверка технического состояния регулятора

На моделях, оснащенных штатным манометром, достаточно просто считать показания прибора и сравнить с нормативными данными. Для более простых моделей потребуется подключение внешнего манометра к системе. При этом выполняется следующая последовательность работ:

1. Вывинчивание золотника из внутренней поверхности штуцера.
2. Закрепление шланга манометра на штуцере.
3. Пуск ДВС и считывание показаний прибора.
4. Снятие вакуумного шланга с регулятора давления.
5. Повторное считывание показаний через небольшие промежутки времени.

Увеличение давления на 20…80 кПа при повторных измерениях будет говорить об исправности регулятора. Если показания останутся прежними, деталь следует считать неисправной.

Устранение поломок

Большинство современных конструкций регуляторов давления топлива не предполагают возможность восстановления отдельных конструктивных элементов детали. Поэтому в случае обнаружения неисправности регулятор давления заменяют. Этот процесс довольно прост и включает такие действия:

1. Снятие вакуумного шланга с регулятора.
2. Отвинчивание гайки крепления обратной выпускной магистрали.
3. Отвинчивание болтов крепления элемента к топливной раме.
4. Отсоединение штуцера от посадочного отверстия.
5. Плавное снятие регулятора.
6. Снятие уплотнительного кольца, если оно осталось на месте.
7. Установка новой детали с уплотнительным кольцом.
8. Крепежные операции (повторяются в обратной последовательности).

Замена регулятора давления топлива в преобладающем большинстве случаев является наиболее простым и дешевым способов восстановления работоспособности узла. Если позаботиться об этом своевременно, то есть при появлении первых признаков поломки, можно предотвратить более серьезные нарушения, связанные с изменением режима работы ДВС, а значит – сэкономить на куда более дорогостоящем ремонте.

Регулятор давления топлива ваз 21124 16 клапанов. Регулятор давления топлива

Вам потребуются: шестигранник «на 5», ключ «на 24», манометр (можно шинный).

1.Отверните пробку штуцера для контроля давления топлива на торце рампы. Обратите внимание, что в пробке штуцера для контроля давления топлива установлено уплотнительное кольцо. Если кольцо порвано или потеряло эластичность, замените его или целиком пробку.

2.С помощью металлического защитного колпачка вентиля шины выверните золотник (такой же, как в шине) из штуцера.

3.Подсоедините к штуцеру шланг с манометром (можно использовать шинный манометр). Закрепите шланг на штуцере хомутом. Пустите двигатель и проверьте давление по манометру.

4.Отсоедините вакуумный шланг от регулятора давления . При этом давление по манометру должно увеличиться на 20-70 кПа (0,2-0,7 кгс/смг). В противном случае замените регулятор давления .

5.Снизьте давление в системе питания .

Отверните гайку крепления топливной трубки к регулятору давления.

6.Отверните два болта крепления регулятора давления к топливной рампе .

7.Аккуратно выведите штуцер регулятора из отверстия в топливной рампе…

8….и снимите регулятор , отсоединив его от топливной трубки.

9.Установите регулятор давления в обратном порядке, предварительно смазав бензином уплотнительные кольца. Замените порванные или потерявшие эластичность уплотнительные кольца.

Важным элементом топливной системы любого автомобиля является регулятор давления топлива. Работоспособность топливной системы зависит от того, насколько стабильно работает регулятор давления топлива.

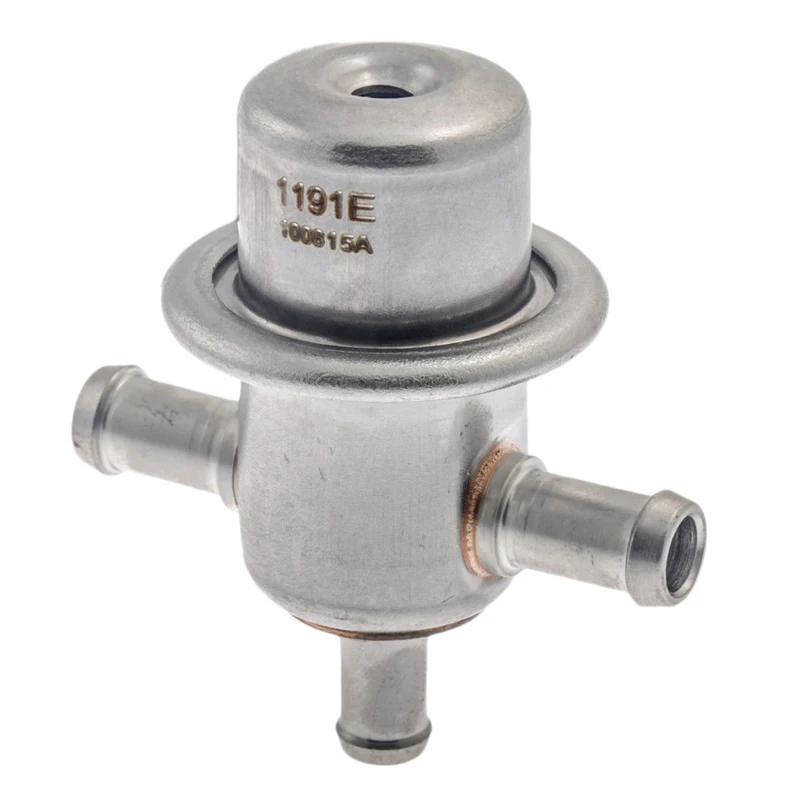

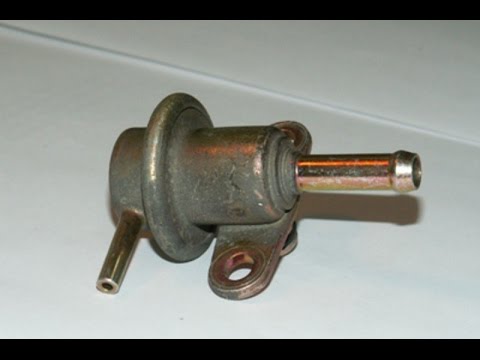

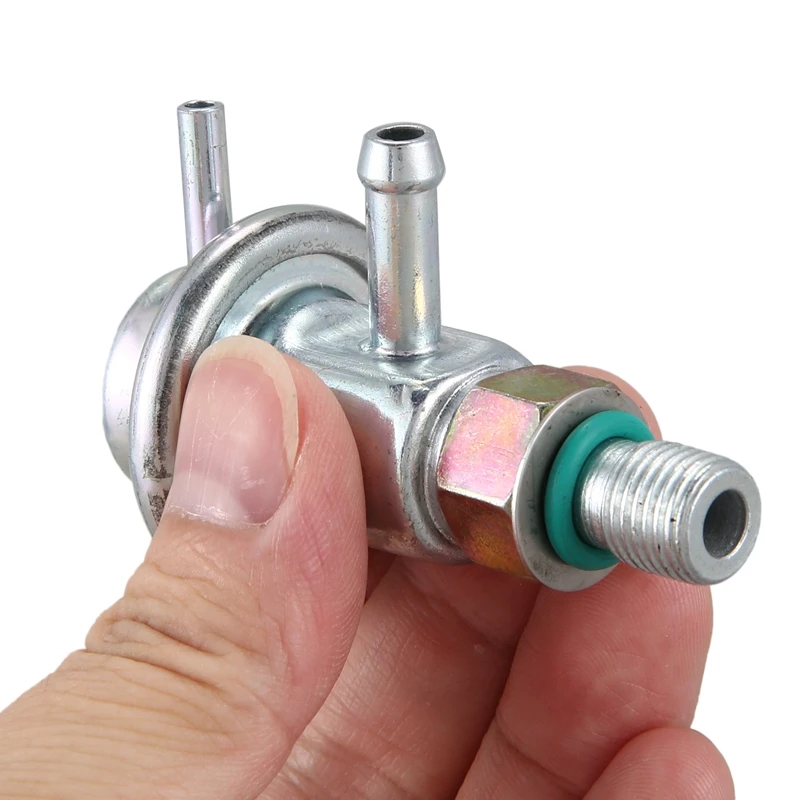

Регулятор давления топлива в автомобилях ВАЗ представляет собой клапан-мембрану, в которую упирается пружина регулятор со стороны впускного коллектора, с другой – давление топлива. После остановки двигателя именно РДТ поддерживает давление в топливной системе. При изношенном регуляторе давления повторный запуск двигателя потребует некоторого времени и манипуляций с ключом зажигания.

Располагается РДТ либо в самом топливном баке, либо, если в топливной системе предусмотрена система рециркуляции (всё более популярная), то он перемещается в топливную рейку. Главная задача РДТ – поддерживать разницу между давлением в баке и камере сгорания, инжекторе и впускном коллекторе. Именно благодаря работе регулятора давления топлива обеспечивается контроль за работой топливных форсунок, уровнем давления в топливной системе, осуществляется возврат избыточных объёмов топлива в бак по системе обратки.

Первый признак неисправности РДТ

Первым признаком неисправности регулятора давления топлива является возрастающий расход топлива. Причина этого проста – из-за проблем с РДТ избыток бензина или дизельного топлива из камеры внутреннего сгорания в бак не возвращается. Это приводит к увеличению давления во всей топливной системе; причём увеличение это может быть значительным – и вдвое, и даже втрое выше нормы. Если норма составляет 2 килограмма на квадратный сантиметр, то при неисправном РДТ этот показатель может достигать 5 и 6 килограмм на сантиметр квадратный. Продолжительное время такая ситуация иметь место не может, поскольку очень быстро обнаруживаются все «слабые места» топливной системы, и происходит та или иная поломка. В свою очередь, неисправность в топливной системе чревата, во-первых, поломками, которые, в свою очередь, потребуют капитального ремонта или даже полной замены двигателя, а, во-вторых, серьёзными ситуациями на дороге, чреватыми уже не расходами, но угрозой здоровью и жизни вас и ваших близких.

Следует отметить, что неисправности рдт ваз 2110 после пяти лет эксплуатации – закономерность. Контролировать состояние регулятора необходимо начинать уже через три-четыре года активной эксплуатации. Если ваш автомобиль уже в почтенном возрасте, и примерно в этом же возрасте регулятор давления топлива признаки неисправности следует отслеживать особенно тщательно.

Если снижается мощность и ухудшается динамика работы двигателя, возможно, рдт вовсе перестал работать. Это означает, что топливо подаётся в камеру внутреннего сгорания не под давлением, а попадает туда естественным путём, так сказать, самотёком. В этом случае двигатель на повышенных оборотах не справляется с дефицитом топлива, что может привести к скорым поломкам.

Проблемы и их причины

• Увеличился расход топлива. Причиной может быть избыточное давление в топливной системе из-за неисправного регулятора давления топлива.
• Снизилась мощность двигателя, ухудшилась и продолжают ухудшаться динамические показатели автомобиля. Причина зачастую в том, что РДТ перестал держать давление (например, из-за высокого уровня износа пружины).
• Проблемы с запуском двигателя: для того, чтобы запустить двигатель, приходится неоднократно «терзать» стартер. Причина – затруднение движения топлива в топливной системе из-за неисправного (например, заклинившего) регулятора давления топлива.
• Машина периодически глохнет, в процессе движения возможны неожиданные и немотивированные рывки. Причина – в заклинивании (постоянном или периодическом) регулятора давления топлива. Именно скачкам давления в сети вы и обязаны всеми вышеперечисленными «радостями». Такие проявления чрезвычайно аварийноопасны, в особенности – в условиях движения по городу, с минимальным расстоянием между транспортными средствами.

Как проверить регулятор давления топлива

Если у вас возникли подозрения в отношении рдт, его работоспособность нужно проверить как можно скорее. Сделать это достаточно просто даже в домашних условиях, достаточно выполнить несколько простых инструкций.

Выкручиваем ответственную за давление топлива пробку штуцера и осматриваем уплотнительное кольцо. Его состояние имеет большое значение, поэтому если этот элемент стар или повреждён, придётся приобрести новое кольцо. Следующий шаг — выкручиваем золотник из штуцера.

На этом этапе вам потребуется манометр, чтобы измерить давление во время работы двигателя. И если давление меньше, чем то указано производителем для принадлежащей вам модели ВАЗ и установленного двигателя, регулятор давления топлива нужно менять. Тем более, что стоит это недорого, сама операция весьма проста, а результат вы сможете оценить в первую же поездку.

В любой топливной системе двигателя присутствует топливный насос. В бензиновых моторах последнее время устанавливают топливные насосы электрического типа, механические образцы уже устарели и больше не используются на современных транспортных средствах. Механические бензонасосы доживают свой век на автомобилях выпуска прошлого столетия.

Производительность электро бензонасоса должна быть такой, чтобы обеспечить бесперебойную подачу топлива на любых оборотах двигателя и под любой нагрузкой. А как быть, когда мотор работает на холостых или малых оборотах, и порция горючего требуется небольшая? Ведь то давление, которое создается в системе питания двигателя для больших нагрузок, будет избыточным для холостых оборотов. А избыток давления может привести к плачевному результату — к обрыву топливных шлангов или другим поломкам. Для нормальной работы топливной системы и существует регулятор давления топлива.

Что из себя представляет регулятор давления топлива

Регулятор давления топлива (РДТ) — это вакуумный клапан, он перепускает излишки топлива через обратный шланг в топливный бак. РДТ представляет собой корпус, в котором находится клапан, мембрана и пружина. Также в корпусе есть три вывода: два вывода для прохождения топлива через регулятор, третий связан с впускным коллектором. При увеличении оборотов двигателя создавшееся в коллекторе разряжение (на третьем выводе) преодолевает силу пружины и двигает мембрану, тем самым приоткрывая клапан. Лишнее топливо получает доступ ко второму выводу и уходит обратно в бензобак. Нередко РДТ еще называют обратным клапаном.

Как правило, обратный клапан располагается на топливной рампе, также он может врезан топливный шланг обратной подачи системы питания.

Причины неисправностей регулятора давления топлива

Выйти РДТ может по нескольким причинам. Например, на автомобилях российского производства попадаются бракованные детали. На заграничных моделях брака значительно меньше, но можно приобрести дефектный РДТ, покупая неоригинальную запасную часть.

В основном обратный клапан ломается по причине естественного старения. Допустим, это может случиться после ста тысяч пробега или больше. Следует заметить, что отказы обратных клапанов встречаются не часто. Чаще всего в РДТ рассыхается от времени мембрана, реже подклинивает клапан, и еще реже ломается или ослабевает пружина.

Выход датчика из строя может происходить из-за некачественного бензина. К примеру, зимой топливо было залито с водой, и вода попала в регулятор. В случае, если топливный фильтр не заменили вовремя, грязь попадает в детали системы питания, в том числе и в регулятор. В таком случае чаще всего подклинивает клапан РДТ. Что может быть с пружиной, трудно представить, но видимо, ее поломки все же иногда происходят.

Характерные признаки неисправностей регулятора давления топлива

По каким признакам можно определить, что РДТ не работает:

• двигатель очень трудно запускается, нужно долго крутить стартером и при этом держать нажатой педаль газа, для того, чтобы мотор завелся;
• двигатель неустойчиво работает на холостых оборотах или обороты очень низкие, мотор часто глохнет. При этом он совсем не набирает мощность, при попытке газовать получается глубокий провал;
• двигатель спам резко меняет обороты, особенно это заметно на холостом ходу:
• с топливных шлангов подтекает топливо. Попытки подтянуть и заменить хомуты, заменить шланги не помогают.

Как проверить регулятор давления топлива на исправность

Регулятор давления топлива не относится к электрическим датчикам, и проверить его с помощью приборов нельзя. Следует учесть и то, что РДТ не разбирается и не ремонтируется. Кто-то пишет, что можно отремонтировать обратный клапан топлива. Хотелось бы посмотреть, как это выглядит, и где можно купить ремкомплект. Как правило, РДТ стоит недорого, и даже по этой причине его не стоит чинить, если бы он был пригоден для ремонта.

Убедиться в исправности регулятора можно, проверив давление в топливной системе. Обычно это делают механическим манометром, который подключают к системе питания двигателя.

Замер производят следующим образом:

1. подсоединяют манометр к топливной системе;
2. запускают двигатель и смотрят на показания манометра.

Стандартное давление в системе для легкового автомобиля обычно находится в пределах 3 кг/см2. При остановке двигателя давление не должно сразу падать — регулятор перекрывает обратку. Если стрелка манометра быстро уходит к нулю, скорее всего РДТ неисправен.

Еще один способ проверки: если во время работы двигателя удастся пережать шланг обратной подачи топлива, то при исправном регуляторе давление в топливной системе должно увеличиться. Показание стрелки прибора зависит от степени пережатия. Но есть такие иномарки, где пережать обратку не получится — вместо резиновых шлангов стоят металлические трубки, или шланги очень короткие.

В некоторых случаях, пережав обратный шланг, убедиться в неисправности РДТ можно и без манометра. Но это только при одном признаке — когда двигатель троит и совсем не развивает обороты. Если при пережатии обратки начинают работать все цилиндры и мотор приобретает нужную мощность — точно, неисправен РДТ, его необходимо заменить.

Регулятор давления топлива (он же РДТ) предназначен для поддержания постоянного давления в топливной форсунке. С одной стороны на него оказывает давление пружина со специальным клапаном, а с другой – бензин. Суть в том, что он сохраняет одинаковое давление при разных режимах работы двигателя, и при снятии нагрузки отправляет избыточное количество бензина обратно в бак, тем самым, экономит топливо и поддерживает напор в системе подачи топлива.

Самые распространенные неисправности регулятора топлива

• Пропало давление . Именно поэтому бензин закачивается обратно в бензобак и автомобиль не заводится.
• Клапан забивается , и бензин проходит туго. В связи с чем, бензин начинает протекать практически отовсюду. Эта самая главная неисправность регулятора давления. Как только расход бензина резко возрастает, можно сразу менять регулятор.
• Эта причина является развитием второй. Клапан полностью забивается и бензин не поступает в систему подачи топлива.
• Неравномерное давление . Обычно вызвано заклиниванием клапана. Из-за этого автомобиль двигается неравномерно: дергается или вовсе глохнет.

Однако, не все неисправности указывают на клапан, поэтому, необходимо, в первую очередь, научиться проверять регулятор давления, после чего, делать соответствующие выводы.

Причины возникновения неисправностей РДП

Чаще всего клапан выходит из строя из-за проседания пружины, которая начинает подклинивать. Это вызвано естественным износом металла и, к сожалению, от этого никуда не деться. Также это может быть вызвано длительным сроком простоя автомобиля. Чтобы этого не случилось автомобиль нужно чаще эксплуатировать.

Вторая причина, по которой регулятор выходит из строя – это некачественное топливо. Многие заправочные станции разбавляют топливо водой, чтобы увеличить его объемы и заработать больше денег. Поэтому заправляйтесь только на проверенных заправках.

Как проверить регулятор давления топлива ВАЗ 2110

Во времена появления на конвейере ВАЗ первых автомобилей, снабженных карбюраторами, давление в системе замерялось с помощью плотности струи, создаваемой отсоединением клапана или пережимом. Однако после того как рынок начал заполняться инжекторными автомобилями данный метод сильно устарел.

В настоящее время давление замеряют с помощью манометра, который подключается между шлангом и штуцером. Вакуумный шланг, при этом, необходимо снять. Замер производится на холостом ходу и результат измерения индивидуален для каждого регулятора давления. Обычно, норму давления можно найти на корпусе изделия.

В процессе измерения, после отсоединения вакуумного шланга, давление должно вырасти на 0,5 бар и если этого не происходит, значит, необходимо заменить вакуумный шланг.

Замена регулятора давления топлива ВАЗ 2110

Как только расход бензина резко возрастет, можно смело приступать к замене РДТ. После его замены давление нормализуется, и бензин станет поступать в систему подачи топлива, как и прежде. Расход топлива, при этом, быстро сократится.

Порядок замены

1. Откройте капот и отсоедините клемму аккумулятора. Это нужно для того, чтобы избежать случайных коротких замыканий, которые могут испортить приборы или вызвать возгорание топлива. Затем, необходимо отсоединить специальную пробку штуцера, чтобы контролировать давление на торце рампы. После ее снятия, внутри будет видно резиновое уплотнительное кольцо. Если оно находится в очень неудовлетворительном состоянии, сразу же замените его.

2. Применяя металлический защитный колпак, выверните из штуцера золотник.

3. После выполнения замеров манометров, описанных выше, уменьшите давление в системе. Выкрутите две гайки, предназначенные для крепления к регулятору давления топливной трубки.

4. Выкрутите, также, два болта, на которых регулятор крепится к топливной рампе.

5. Медленными движениями выводите штуцер регулятора топливного давления из рампы и демонтируйте его с топливной трубки.

6. Монтируйте новый регулятор и проведите сборку узлов в обратной последовательности. Все уплотнительные кольца рекомендуется смазать бензином. Замене можно подвернуть даже те кольца, которые утратили свою эластичность в процессе эксплуатации.

Вот и все. На этом замена регулятора давления топлива ВАЗ 2110 закончена. Эта операция является достаточно сложной и предполагает работу с бензиносодержащими узлами. Не рекомендуется производить данные работы при плохом самочувствии: головная боль, головокружение, так как это может поставить под угрозу ваше здоровье. Лучше всего, выполнить работы в другой день или доверить все это специалистам из станции технического обслуживания автомобилей.

Что такое регулятор давления топлива?

Содержание

• 1 Что такое регулятор давления топлива?
• 2 Работа регулятора давления топлива
• 3 Признаки неисправности регулятора давления топлива
• 4 Расположение регулятора давления топлива
• 5 Как очистить регулятор давления топлива
  • • .2 2) Давление в топливной системе сброса
    • 5.0.3 3) Снятие удерживающего кронштейна
    • 5. 0.4 4) Снимите уплотнительное кольцо
    • 5.0.5 5) Очистка регулятора давления топлива
    • 5.0.6 6) Подсоедините детали
• 6 Какова стоимость замены регулятора давления топлива?
• 7 Советы по очистке регуляторов давления топлива
• 8 Часто задаваемые вопросы Раздел
  • 8.1 Как узнать, неисправен ли мой регулятор давления топлива?
  • 8.2 Какова функция регулятора давления топлива?
  • 8.3 Как очистить регулятор давления топлива?
  • 8.4 Как отремонтировать регулятор давления топлива?
  • 8.5 Как проверить регулятор давления топлива без манометра?
  • 8.6 Каковы признаки неисправности регулятора давления топлива?

Топливо очень важно для работы автомобиля. Топливная система обеспечивает правильную подачу топлива в двигатель. Система подачи топлива состоит из множества компонентов. Регулятор давления топлива обеспечивает точную подачу топлива в камеру сгорания двигателя. Поскольку регулятор давления топлива выходит из строя, вы можете наблюдать различные симптомы в вашем автомобиле. В этой статье в основном объясняется работа, очистка и признаки неисправного регулятора давления топлива.

Регулятор давления топлива представляет собой механическое устройство, используемое для поддержания стабильной подачи топлива даже при резких изменениях потребности в топливе. Диафрагма топливного регулятора содержит две стороны.

Из этих двух сторон одна сторона получает давление от топливной рампы, а другая сторона получает давление наддува/вакуума от впускного отверстия между впускным отверстием и корпусом дроссельной заслонки. Регулятор давления топлива регулирует давление топлива в зависимости от барометрического давления/привода. Это позволяет форсунке поддерживать оптимальное соотношение топлива и наддува.

Работа регулятора давления топлива

Регулятор давления топлива имеет простую конструкцию и принцип работы. Он имеет диафрагму, которая взаимодействует с шаровым седлом перепускного клапана. Этот клапан открывается или закрывается для регулировки стабильной подачи топлива.

Пружина соединена с диафрагмой . Эта пружина содержит набор жесткости пружины. Вы можете отрегулировать давление топлива, регулируя натяжение внутренней пружины. Давление в топливной рампе за топливной форсункой определяется настройкой пружины регулятора.

Когда вы подаете давление (импульс) на диафрагму, соединенную с перепускным клапаном в верхней части регулятора, пружина толкает диафрагму вниз, чтобы уменьшить количество дополнительного топлива, что затрудняет работу топливного насоса из-за повышенного давления наддува. в воздухосборнике увеличивается линейно.

Когда вы отпускаете пружину, давление топлива падает. Когда вы позволяете большему давлению топлива течь на обратную сторону, давление топлива на стороне подачи уменьшается. С другой стороны, уменьшение количества выбрасываемого топлива увеличивает давление.

Для лучшего понимания посмотрите следующее видео:

Подробнее: Работа датчика давления топлива

Симптомы неисправности регулятора давления топлива

Действует как источник жизненной силы для двигателя вашего автомобиля. Он смешивается с воздухом и создает энергию, которая приводит в движение транспортное средство. Плохой или неисправный регулятор давления топлива чаще всего вызывает следующие признаки:

Основной функцией регулятора давления топлива является контроль давления топлива, подаваемого в двигатель. Если давление очень низкое, топливо будет двигаться очень медленно. В цилиндры не будет поступать нужное количество топлива, которое смешивается с воздухом.

В смеси может быть больше воздуха, чем топлива. Двигатель попытается компенсировать это, работая усерднее. Он попытается втянуть больше топлива. Это приводит к тому, что автомобиль потребляет больше бензина, чем обычно.

Одним из первых и наиболее распространенных признаков всех симптомов неисправности регулятора давления топлива, которые вы заметите, является то, что двигатель начинает давать пропуски зажигания на холостом ходу или во время ускорения.

Осечки можно довольно легко распознать. Если вы слышите, что двигатель трещит или издает необычный звук при ускорении, возможно, вы слышите пропуски зажигания.

Многие другие факторы также могут вызывать пропуски зажигания, поэтому не следует заменять топливный регулятор, как только вы заметили пропуски зажигания.

При нормальной работе двигателя никогда не будет дыма из выхлопной трубы. Это один из самых верных признаков того, что двигатель использует правильную топливно-воздушную смесь.

В некоторых случаях дым может быть белым или серым. Это еще вполне нормально. Есть и другие факторы, которые могут помочь обеспечить «правильные» характеристики дыма, выходящего из выхлопной трубы.

Однако, если вы заметили, что из выхлопной трубы вашего автомобиля идет черный дым, одним из возможных объяснений является проблематичный регулятор давления.

Причин появления черного дыма из выхлопной трубы может быть много. Это может быть из-за проблемы в настройке карбюратора.

Черный дым из выхлопной трубы также может быть признаком засорения воздушного фильтра. В худшем случае поврежденные топливные форсунки также могут выделять черный дым.

Как это ни звучит, топливный регулятор контролирует давление топлива. Если давление топлива не соответствует норме, ваш двигатель будет работать на слишком богатой или слишком бедной смеси.

Как слишком бедная, так и слишком богатая топливно-воздушная смесь вызовет падение ускорения. Поэтому, если ваш автомобиль чувствует себя медленнее, чем раньше, это может быть проблема с регулятором давления топлива.

Одним из проблемных симптомов регулятора давления топлива, который вы можете увидеть в своем автомобиле, является утечка топлива. Это устройство имеет уплотнение с обеих сторон. Повреждение этих уплотнений может создать отверстие для прохождения топлива.

Проблема с уплотнениями заключается в том, что они не служат в течение всего срока службы автомобиля. Они также подвержены износу вследствие длительного использования. По мере того, как уплотнения трескаются, топливо имеет тенденцию к утечке.

Проблемы с регулятором давления — не единственные причины, по которым у вас может быть течь в системе подачи топлива. Это может быть из-за коррозии, наличия загрязнений и проблем в топливном фильтре. Иногда неисправные электрические соединения также могут привести к утечке топлива.

Утечка топлива всегда ведет к плохой экономии топлива. Двигатель не получает нужное количество топлива для производства энергии. Таким образом, двигатель будет компенсировать. Он будет работать усерднее, чтобы втянуть больше топлива в свои камеры сгорания.

Если вы заметили утечки топлива, лучше всего определить их местонахождение. Если вы не знаете, как выполнить диагностику, механик может помочь вам.

Почти все современные автомобили используют штатную систему мониторинга для постоянного контроля автомобильных датчиков двигателя. Если один из этих датчиков выходит из строя, код ошибки сохраняется в памяти кодов ошибок, и если это происходит неоднократно, на приборной панели отображается индикатор проверки двигателя.

Большинство моделей автомобилей оснащены датчиком давления топлива, который контролирует давление топлива в топливной рампе. Если топливный регулятор неисправен и давление становится слишком высоким или слишком низким, на приборной панели загорится индикатор Check Engine .

Двигатель не запускается из-за множества проблем. Это может быть из-за севшего аккумулятора.

У вас недостаточно мощности для запуска электрической системы двигателя, включая стартер. Было бы разумно проверить аккумуляторы, прежде чем рассматривать неисправность регулятора давления топлива.

Также возможно, что двигатель не запустится из-за проблем с генератором. Существуют и другие потенциальные причины, по которым двигатель не запускается. Одна из них — неисправность топливного регулятора.

Вы можете подумать, что проблема замедления не является одним из признаков неисправности регулятора давления топлива. Это как проблемы с разгоном; Неисправный регулятор давления топлива также может вызвать проблемы при замедлении.

Проблема связана с чрезмерным накоплением бензина. Поскольку топлива больше, чем может выдержать двигатель, это может иметь неприятные последствия. Продолжающееся сгорание двигателя позволяет автомобилю продолжать движение с той же скоростью. Когда вы убираете ногу с педали, может пройти некоторое время, прежде чем вы заметите, что автомобиль замедляется.

Если ваш двигатель работает на слишком богатой смеси из-за неисправного регулятора давления топлива, существует значительный риск того, что ваша камера сгорания будет заполнена сажей.

Проверьте конец свечи зажигания, чтобы увидеть, не осела ли черная сажа. Если это так, ваш топливный регулятор, скорее всего, поврежден, и вам необходимо заменить регулятор давления топлива и свечу зажигания.

Неисправная диафрагма регулятора давления топлива может привести к попаданию давления топлива в вакуумную систему. Это приведет к заполнению вакуумного шланга бензином.

Для проверки снимите соединение вакуумного шланга с топливным регулятором и проверьте наличие бензина в магистрали. Если да, то у вас неисправен регулятор давления топлива.

Если вы долго ездите с неисправным регулятором давления топлива, со временем он может заполнить ваше моторное масло топливом.

Чтобы проверить это, вы можете поднять масляный щуп двигателя, чтобы проверить уровень, и если вы почувствуете запах бензина на щупе, это может означать, что ваш регулятор давления топлива неисправен.

Неправильное давление топлива может привести не только к обогащению смеси, но и к ее обеднению. Хотя вы думаете, что снижение пробега может быть полезным, на самом деле со временем это может серьезно повредить двигатель вашего автомобиля.

Бедная смесь также часто приводит к падению ускорения автомобиля, но если это незначительно, единственным симптомом, который вы можете заметить, является снижение пробега.

Читайте также: Различные типы двигателей

после всех форсунок. Основная функция регуляторов давления топлива заключается в регулировании давления топлива. Найдите линию подачи топливной форсунки и следуйте по ней к линии возврата в конце топливной рампы.

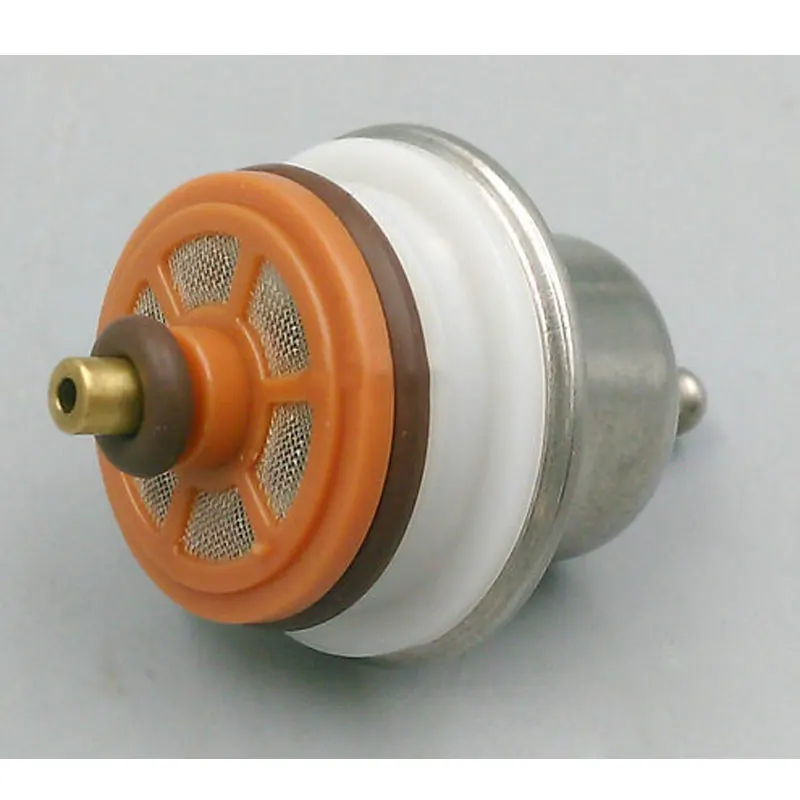

Некоторые модели имеют регулятор давления топлива в топливном баке рядом с топливным насосом, что упрощает доступ и затрудняет его замену. Некоторые автомобили вообще не имеют регулятора, вместо того, чтобы регулировать скорость топливного насоса для регулирования давления.

В старых карбюраторах нет регулятора давления топлива, потому что им нужно только «подать» топливо в карбюратор.

Для очистки регулятора давления топлива выполните следующие шаги:

Сначала найдите блок предохранителей топливного насоса вашей системы и извлеките предохранитель. Этот процесс останавливает подачу мощности к регулятору давления топлива. Это важная деталь, особенно для топливных рамп системы подачи топлива. В противном случае сжатое топливо может вытечь и нанести травму.

Попробуйте завести машину несколько раз. Если предохранитель не направляет питание на систему давления топлива, автомобиль сначала будет работать, но в конечном итоге у него закончится мощность и он заглохнет.

После отключения подключения питания снимите крышку бензобака с автомобиля, чтобы сбалансировать внутреннее давление в топливном баке. Снятие этой крышки гарантирует, что дополнительное давление из этого пространства будет сброшено через открытую газовую крышку.

Тогда продолжайте снимать вакуумный шланг с топливопровода. За форсункой обычно остается небольшое давление. Поэтому будьте готовы услышать слабое шипение, когда оставшееся давление будет сброшено.

Винты или зажимы используются для крепления удерживающей ракетки. Вы также можете использовать удобный инструмент, чтобы легко удалить винты. Вы также можете выполнить эту процедуру вручную. Во время этого процесса необходимо использовать тряпку, чтобы масло не пролилось на топливную рейку.

Утилизируйте уплотнительное кольцо после снятия регулятора давления топлива с топливной рампы. Если регулятор грязный, уплотнительное кольцо может выглядеть очень грязным. В таких условиях необходимо очистить или заменить уплотнительное кольцо.

После снятия всех частей, соединенных с регулятором давления, пришло время очистить их обычной тряпкой. Для эффективной очистки используйте чистую мягкую ткань. Перед использованием ткани убедитесь, что ткань чистая и на ней нет грязи.

После надлежащей очистки установите все детали на свои места, как они были раньше. После соединения всех частей включите регулятор и проверьте его работу.

На стоимость замены регулятора давления топлива влияет множество факторов. Средняя стоимость замены регулятора давления топлива составляет от $140 до $340 . Если вы хотите купить электронный регулятор давления, эта стоимость может превысить $500 .
