Работа системы вентиляции, маслоуловитель и клапан PCV

Случайная статья узнай что то новое

Введение

Это вторая версия статьи, созданная вместе с участниками группы проекта, в ней исправлены грубые ошибки по работе вентиляции картера двигателя для вывода картерных газов. Итак система вентиляции картера необходима для уменьшения вредных веществ, выходящих из картера двигателя в воздух. В картере безусловно находятся пары бензина, воды и пары масла — все это картерные газы. Скопление картерных газов ухудшает свойства и состав моторного масла, разрушает металлические части двигателя, в Honda Civic при сбоях в системе или же агрессивной эксплуатации двигателя, количество паров возрастает и двигателя покрывается нагаром изнутри. Очевидным фактом сбоя ялвяется понижение мощности, увеличение расхода топлива. Визуально это видно как нагар на дроссельной заслонке, нагар на впускном коллекторе.
Нагар в любом его проявлении является негативном факторе влияющем на характеристики двигателя.

Уменьшается диаметр дроссельной заслонки, это значит меньше воздуха будет поступать во впускной коллектор. Нагар на впускном коллекторе уменьшит его объем а значит и отдачу. Закупорка каналов соотвественно введет к неправильном составу смеси и воздушному голоданию.

Нагар на дроссельной заслонке, впускном коллекторе, и даже на кольцах форсунок

Схемы работы системы вентиляции картера

Система вентиляции картера Honda Civic, практически ни чем не отличается от большинства легковых автомобилей с ДВС. В качестве источника потока воздуха используется впускной тракт. Свежий поток воздуха попадает в ГБЦ, далее в двигатель, поток проходит до низа двигателя в картер, и выводит с собой через камеру сапуна отработанные газы на вторичную переработку во впускной коллектор. Такая система нужна для переработки материала, негативно влияющего на экологию. Именно поэтому эта система закольцована в двигателе а не выходит после камеры сапуна наружу.

Как вы понимаете данная система кроме контура вентиляции и впускного тракта имеет еще два компонента, камера сапуна выполняющего функцию приемника тяжелый частиц и клапан PCV (Positive Crankcase Ventilation) — клапан принудительной вентиляции картера.

PCV необходим для направления движения потока. Немного иллюстраций для понимания терминов.

Типовая схема вентиляции картерных газов на горизонтальном впускном коллекторе D16Z6

Типовая схема вентиляции картерных газов на вертикальном впускном коллекторе D14A4

Камера сапуна сзади двигателя около масляного фильтра

Проблема нагара в системе

Откуда идет нагар? Допустим двигатель новый, и функцию примитивного фильтра выполняет камера сапуна. В котором масло оседает, а газы уходят ка полагается через клапан PCV во впуск снова в двигатель. Все идеально, тяжелые части масла отделяются, а насыщенный бензином поток идет на переработку. Но это в идеальном случае. Во первых со временем камера сапуна загрязняется просто до жутчайшего состояния, вентиляция ухудшается. Так как идеального ничего не бывает, то картерные газы все равно несут в себе масло, даже после сапуна. И клапан PCV начинает загрязняться, и в итоге он забивается маслом, грязью, и тд.

В итоге циркуляция газов нарушается, в зависимости от того в каком положение клапан «заклинило» будут те или иные последствия.

PCV всегда открыт, дополнительный подсос воздуха мимо дроссельной заслонки через ГБЦ — более бедная смесь, в следствие чего добавление компьютером больше топлива, повышенный расход, не устойчивая работа Холостого Хода
PCV всегда закрыт, газы копятся в двигателе, повышение давление в картере, может повысится риск «выдавливания» сальников коленвала от давления масла. Картерные газы выходят через ГБЦ обратно во впускной тракт, нагар оседает на дроссельной заслонке, впускном коллекторе, и форсунках, в конечном счете доходит и до поршней.

Расположение PCV клапана рециркуляции в двигателе Honda

Режимы работы двигателя и клапана PCV

Решение проблемы нагара

Решение простое, необходимо чистить клапан PCV и камеру сапуна. Но это подходит для городского движения. Если вы постоянно давите педаль акселератора, то тут неизбежно все равно будет загрязнение впускного коллектора. Решение пришло из автоспорта, где главное это производительность, в мотоциклах маслоуловитель устанавливался чаще чем в автомобилях. Уловитель масла, маслоуловитель, маслопомойка, маслоотделитель, Oil Catch Can\Tank это различные названия одного и того же изделия, способного отделить масло из картерных газов. В идеале их нужно две штуки, один на впуск, другой около PCV.

Сливаемое масло из маслоуловителя, все это могло бы стать нагаром в двигателе

Схемотичное устройство простого маслоуловителя

Устройство маслоуловителя и принцип работы

Банка-ёмкость с двумя штуцерами и фильтр отбора для масла внутри банки, все это в любой цветовой гамме. Это примитивное описание устройства, которое стоит по 40-300 долларов. Кроме стоимости прежде всего нужно описать принцип работы. Устанавливается в разрезе шланга от ГБЦ к впускному тракту. На входной штуцер подается картерные газы со смесью паров масла, далее попав в банку этот поток газов попадает в хитрую структуру препятствия.
В одном случае это просто металлическая стенка, по типу как сделаны зажигалки для сигарет. Это самый плохой способ, хотя и работающий.
Второй случай это фильтр поролон, сетка, или же металлическая губка. Это хороший способ для фильтрации, масло будет оседать на проволоке стекать вниз. Использовав поролон, но будет проблема прохода самих газов во впускной коллектор. Чистка такого маслоуловителя тоже будет проблематична.

Самая нормальная система маслоуловителя, спиральная с металлическим фильтром. Поток ударяется в стенку, газы быстро находят выход во впускной коллектор, а тяжелые масляные капли стекают вниз и остаются внутри, во закрытой части маслоуловителя. Остается только слить накопившейся масло во время, есть варианты когда масло обратно попадает в двигатель, тем самым масло из двигателя не уходит почти совсем.

Шланг вентиляции картерных газов для установки маслоуловителя

Топливный фильтр как дешевая замена

Как полумера, топливный фильтр (например ВАЗ), может быть использован. Небольшая стоимость в 1-2 доллара и доступность. Но, такие фильтра рассчитаны на бензин а не на тяжелые масла. Фильтр засорится очень быстро. Итог — закупоривание канала, вентиляции картерных газов, и их циркуляция и накопление внутри двигателя во всех его частях. Особенно это заметно при низких температурах. Далее падение мощности, с очень большим шансом не стабильной работы двигателя, на пример двигатель начинает троить.

Топливный фильтр, как полумера к решению проблемы масла во впускном коллекторе.

Случайная статья узнай что то новое

Данная статья актуальна для автомобилей Honda выпуска 1992-2000 годов, таких как Civic EJ9, Civic EK3, CIVIC EK2, CIVIC EK4 и CIVIC FERIO (частично). Информация будет актуальна для владельцев Honda Integra в кузовах DB6, DC1, с моторами ZC, D15B, D16A.

Вентиляция картера, патрубок, клапан, PCV. (Р)

Авто не заводится совсем, либо работает с сильными перебоями.
Вибрация, — ситуация сильно напоминает троение.

А вам нужно доехать хотя бы до сервиса.
Смотрим на впускной коллектор под правильным углом.))
Трубка PCV подходит ровно к середине коллектора.

Смотрим ,ощупываем.
Если шланг поврежден, а вы находитесь совсем далеко от «любимой» Вами дилерской СТО и
Ваш Фокус ни в какую не хочет ехать — Вам не нужно беспокоить друзей или вызывать эвакуатор.
Вам нужно следующее:
1)Отрезаем (или отрываем) этот шланг совсем в месте его соединения с коллектором.
2) Изготавливаем пробку, что бы ей заткнуть отверстие в коллекторе,
в месте, куда примыкал шланг PCV.
Это может быть:
Пробка из-под шампанского и т.д. и т.п.
Самое главное, что бы она герметично закрывала отверстие.
У меня, например, оказался рядом вентиль для автомобильного колеса.

Все.

Едем покупать новую трубку.
Только постоянно так ездить не нужно.
Берегите природу — мать вашу:

цитата:

Система PCV служит для снижения эмиссии в атмосферу углеводородных соединений за счет вывода из двигателя картерных газов.

Продувка блока осуществляется путем прогонки поступающего из воздухоочистителя свежего воздуха через картер, в котором он смешивается с накопившимися испарениями и прорвавшимися из камер сгорания газами и выводится через клапан PCV во впускной трубопровод.

Не для девушек)):
Если не находим трубку в магазине, а ехать нужно:

Как временное решение на толстую обрезанную часть старого шланга — патрубок от печки классики на два хомута. Хватит примерно на месяц, может больше.))
«-» — можете встать в любом месте. У меня это было ночью.))

PS:
И еще, — некоторые сервисмены наоборот разводят на установку новой трубки,
хотя причина неисправности может быть вовсе не в ней,
аргументируя тем, что она пережимается в районе коллектора.
Отчасти она будет пережиматься, потому, как клапан PCV не всегда открыт
и в ней создается вакуум.

Может кому-то поможет.

Subaru Forester | Система управляемой вентиляции картера (PCV)

Система управляемой вентиляции картера (PCV)

Общая информация

Функциональная схема системы управляемой вентиляции картера (PCV)

К числу основных компонентов системы относятся клапан PCV, герметично закрываемая крышка заливной горловины двигательного масла, воздухозаборник и комплект соединительных вакуумных шлангов.

С целью поддержания стабильности оборотов холостого хода клапан PCV перекрывает поток продувки при глубоком разрежении во впускном трубопроводе. В случае нарушения исправности функционирования двигателя (как, например, при изнашивании поршневых колец) система производит отвод избытка картерных газов через вентиляционную трубку обратно в воздухоочиститель и дожигание их в камерах сгорания.

Поступление картерных газов в двигатель осуществляется через корпус дросселя, который со временем начинает покрываться смолянистыми отложениями, в особенности в районе расположения дроссельной заслонки. Ввиду сказанного, следует время от времени производить чистку корпуса дросселя.

Проверка

Принцип функционирования клапана PCV

1. Внимательно осмотрите на наличие признаков развития утечек все шланги и штуцерные соединения тракта PCV. Путем продувки проверьте проходимость шлангов.
2. Оцените надежность посадки крышки заливной горловины двигательного масла, проверьте нет ли признаков развития утечек через ее прокладку.
3. Отсоедините вакуумный шланг от клапана PCV.
4. Снимите клапан и тщательно его протрите.
5. Потрясите клапан PCV, — исправная сборка при встряхивании должна издавать треск, — в случае необходимости произведите замену.
6. Принцип функционирования клапана PCV пояснен на сопроводительной иллюстрации. Запустите двигатель на холостые обороты и прижмите палец к отверстию в клапане, — внутри сборки должно иметь место разрежение. Если разрежение не ощущается, сначала проверьте проходимость вакуумного шланга, затем (если шланг в порядке) замените клапан.

Клапан PCV — общая информация и замена

Принцип функционирования

Местоположение клапана PCV показанои

Как уже говорилось выше, система управляемой вентиляции картера (PCV) служит для предотвращения эмиссии в атмосферу картерных газов.

Проблема решается посредством установки во впускной трубопровод специального клапана PCV.

При частичном открывании дроссельной заслонки картерные газы (через клапан PCV) и фильтрованный воздух всасываются непосредственно во впускной трубопровод создаваемым в нем глубоким разрежением. При полностью открытой заслонке, когда глубина разрежения в трубопроводе невелика, часть картерных газов направляется в воздухоочиститель и затем всасываются в двигатель через корпус дросселя.

Принцип функционирования системы PCV

Замена


1. Отсоедините от клапана PCV подведенный к нему шланг.
2. Повернув клапан против часовой стрелки, извлеките его из своего посадочного гнезда во впускном трубопроводе.
3. Установка производится в обратном порядке. Проследите, чтобы клапан был затянут с требуемым усилием (20 ÷ 35 Нм), не забудьте подсоединить вакуумный шланг. 4. Потянув вертикально вверх, извлеките клапан из резиновой посадочной втулки. Оцените состояние втулки, в случае необходимости произведите замену. 5. Если клапан забит смолянистыми отложениями, не исключена также вероятность нарушения проходимости соединительного шланга, — снимите шланг и промойте его растворителем. 6. Промыв шланг, проверьте его на наличие признаков старения материала и механических повреждений. Проследите за надежностью фиксации шланга на приемных штуцерах. 7. В случае необходимости произведите замену клапана PCV.

Как проверить клапан вентиляции картера Шевроле Лачетти

Внимание водителей к системе вентиляции картерных газов незаслуженно занижено. Вероятно, по старой привычке, когда в основном на карбюраторных двигателях использовалась система открытого типа.

Сегодня практически все двигатели — инжекторные и работают под контролем электроники, а экологические требования только растут. На Шевроле Лачетти используется закрытая (принудительная) система вентиляции картера, главным элементом которой считается клапан вентиляции картерных газов.

Зачем отводить газы из картера

Во время работы двигателя газы из камеры сгорания частично прорываются в картер через кольца. А чем больше износ поршневой, тем больше газов попадает в картер. Хотя там хватает и своих газов — это испарения масла, топлива и воды, которые тоже нужно куда-то уводить.

Если не отвести картерные газы, можно заработать чуть ли не капитальный ремонт двигателя, поскольку количество газов растет, внутреннее давление увеличивается, следовательно, на прокладки и сальники оказывается ненормальное давление, стремящееся выдавить их наружу.

Как результат — течь масла из сальников, прокладок, нестабильная работа двигателя. В старых моторах газы отводились напрямую из картера просто в корпус воздушного фильтра. Как только поршневая (поршни и кольца, гильзы) сильно изнашивались, масло через систему вентиляции попадали в фильтр, а чтобы этого избежать, водители просто сбрасывали картерные газы в атмосферу, а они куда вреднее выхлопных газов.

Еще одна гадкая особенность газов в картере — они сильно окисляют масло, приводя его в негодность гораздо раньше положенного срока. То есть, смазывающие свойства, моющие и антикоррозионные свойства масла теряются очень быстро, пока водитель смотрит на одометр и думает, что с маслом все в порядке.

Кратко о системе вентиляции картера и клапане PCV

На всех двигателях Шевроле Лачетти реализована принудительная закрытая система вентиляции картера. Независимо от объема двигателя, система вентиляции у Лачетти работает одинаково. Газы из картера поднимаются в головку блока и ищут выход наружу. Для этого в крышке клапанов предусмотрен маслоотделитель, который отсеивает масляные пары и капельки масла. Они стекают обратно в картер.

Остальные газы выходят через клапан системы вентиляции. Часть газов попадает в пространство перед дроссельной заслонкой по шлангу, часть газов отправляется в полость за дросселем. Именно за эту часть картерных газов отвечает клапан Positive Crakcase Ventilation, PCV.

Система вентиляции картера работает не сама по себе, а зависит от разряжения во впускном коллекторе, а попавшие за дроссель газы снова идут в камеру сгорания, где дожигаются вместе с топливом. Именно этим принудительная закрытая система отличается от открытой.

Огромную роль в этой истории играет клапан вентиляции PCV. В зависимости от разряжения в коллекторе он дозирует картерные газы так, чтобы сжечь их как можно эффективнее, не нанося при этом вреда двигателю.

Вопреки расхожему мнению, что клапан — простейший обратного действия, конструкция клапана куда сложнее, а режимов работы несколько:

Клапан полностью закрыт, когда двигатель не работает.
На холостом ходу клапан приоткрыт и пропускает небольшое количество картерных газов.
При нормальной работе двигателя в режиме средних нагрузок клапан открыт на 50%.
Клапан открывается на 100% при резком ускорении и высоких нагрузках.

Следовательно, клапан PCV — не обратный, а дозирующий клапан и при выходе его из строя или удалении из системы вентиляции работа двигателя радикально изменится. Не в лучшую сторону. Ярче всего это видно в режиме холостых оборотов, когда ЭБУ руководит работой регулятора холостого хода. Поэтому исправность клапана PCV — залог стабильной работы двигателя.

Как проверить работу клапана PCV на Лачетти

Проверку работы клапана вентиляции картера можно и нужно проводить по нескольким направлениям. Недостаточно просто продуть его, чтобы убедиться в его работоспособности. Оптимальный вариант — комплексная проверка, подразумевающая физическую и программную проверку.

Для начала стоит проверить подвижность плунжера клапана, поскольку если плунжер закис от грязи и нагара, клапан не сможет работать 100%. Суть ревизии заключается в том, что клапан выкручивается из крышки с подключенным патрубком.

Выкручивать его нужно аккуратно, ключом на 24, корпус пластиковый и его легко сломать.

После удаления клапана из крышки запускаем двигатель на холостых оборотах, затем пальцем перекрываем входное отверстие со стороны крышки. При этом должны быть слышны четкие щелчки, но явного подсоса воздуха быть не должно.

Клапан щелкает, а это говорит о подвижности плунжера. Это хорошо, но недостаточно для того, чтобы утверждать, что клапан полностью рабочий. Для детальной проверки необходима простая компьютерная диагностика. Нам понадобятся адаптер VAG K-Line, ноутбук и программа Chevrolet Explorer.

Чтобы проверить клапан программно, подключаем адаптер к диагностическому разъему и к ноутбуку через USB-порт. Перед проверкой важно прогреть двигатель до рабочей температуры.

Запускаем программу на ноутбуке и устанавливаем связь компьютера с ЭБУ.

В параметрах выбираем пункты «положение дроссельной заслонки», «температура антифриза», «реальное положение заслонки» и «желаемое положение заслонки».

Нажимаем на кнопку «Графики».

Смотрим на поведение запущенного и прогретого двигателя при выкрученном клапане.

Показания положения дроссельной заслонки должны быть в пределах 3,5-3,8%, а показания регулятора холостого хода в рамках 30-40 шагов.

В том случае, когда клапан заклинил в закрытом положении, показания положения дроссельной заслонки увеличатся до 4-6%, а шаги регулятора холостого хода увеличатся до 50-60 шагов.

Если же клапан заклинил в открытом положении, то есть в дроссель поступает неконтролируемый воздух, показания положения дросселя будут стремиться к нулю, также закроется регулятор холостого хода, график покажет около 3-5 шагов.

Следовательно, нормальный рабочий клапан открыт примерно на 20% на холостых оборотах, что соответствует 2-3,8% открытия дроссельной заслонки, а шаги регулятора холостого хода будут соответствовать 35-40 шагам.

Если же клапан не обеспечивает номинальных показателей, для начала его можно попытаться промыть аэрозольным средством для чистки форсунок.

Когда и это не помогло, крайне желательно купить новый клапан PCV, благо, замена занимает от силы минуту.

Клапан pcv на ваз – АвтоТоп

Сегодня поговорим о системе вентиляции картерных газов на Калине с 8-ми клапанным двигателем. А если быть точнее, то о чистке этой системы. Картерные газы прямиком из картера (от этого и название) направляются вперемешку с воздухом во впускной коллектор на повторный дожиг, экономя таким образом какой-то процент топлива. Так вот, вместе с газами в систему попадают и частички масла, которые ее засоряют.

Именно от этого масла и нужно чистить систему вентиляции картерных газов. Со временем на стенках шлангов образуется налет, который затрудняет проход газов.

В Калиновском движке, в клапанной крышке, есть специальный сепаратор, отделяющий картерные газы от масла. Он засоряется больше всего. И так, приступим. Вся система вентиляции состоит из 3-х патрубков. Их нам и нужно открутить.

После снимаем клапанную крышку. С обратной стороны есть два болта, откручиваем их и добираемся до сепаратора.

Очистить его от масла и отложений легче всего будет в ванночке с бензином или растворителем.

Пока сепаратор откисает можно заняться патрубками. Вообще, при сильных загрязнениях, их желательно заменить на новые. В моём случае я заменил только один — идущий из клапанной крышки в патрубок воздушного фильтра. Остальные же промывал жидкостью для чистки карбюраторов (отличная штука, разъедает абсолютно все). Сам сепаратор так же можно вторично промыть этой штукой.

Вытираем все чистой тряпочкой и собираем, как было. Обратите внимание на состояние прокладки клапанной крышки. Она считается одноразовой и при каждом съеме ее лучше менять на новую, дабы избежать подтеканий масла.

Доработка системы вентиляции картерных газов Калина 8 клапанов

Данную систему можно немного улучшить. Один из 3-х патрубков подает картерные газы прямиком в узел дроссельной заслонки рядом с РХХ. Если они содержат масло, то оно обязательно там осядет. Именно таким образом засоряется РХХ. Так вот, что бы этого избежать прямо в середину этого патрубка можно врезать обычный топливный фильтр.

Он будет задерживать частички масла, которые содержатся в картерных газах. Через несколько сотен километров пробега Вы сами в этом убедитесь. Следите за состоянием этого фильтра и своевременно меняйте его на новый. В среднем, как показывает практика, менять его нужно через каждую 1000 километров.

Видео

Добро пожаловать!
Система вентиляции картера – нужна для того, чтобы атмосферу не засорять и отработанные газы пускать на догорание повторно, данная система осуществлялась в очень многих автомобилях, начиная от ВАЗ 2101 и заканчивая такими машинами как Лада Приора, Лада Гранта и т. д., но когда двигатель изношен, данную систему убирают сами люди выводя все шланги системы вентиляции картера как правило в бутылку, либо же просто на улицу, мы это будем разбирать в этой данной статье, поэтому если Ваш автомобиль прошёл уже довольно большой пробег, то данная статья Вам будет в пользу.

Примечание!
Очистку вентиляции разбирать будем исключительно лишь на 16 клапанных движках, если у Вас 8 клапанник стоит, то переходите к статье: «Очистка вентиляции картера на ВАЗ 2114», в данной статье данный движок и описывается, для очистки вентиляции картера 16 клапанного двигателя, нужно будет запастись: Пассатижами не большими, отвёртками с различными головками и всевозможными ключами, кроме этого будет нужен герметик для крышки ГБЦ и новая прокладка!

Краткое содержание:

Из чего состоит система вентиляции картера?
Из шлангов, из маслоотделителя, из маслоотражателя, все эти детали можно увидеть на схеме ниже, всё это со временем загрязняется и поэтому систему вентиляции картерных газов разбирать время от времени нужно и прочищать внутри от грязи и масла её, тогда двигатель работать будет нормально и вся грязь которая находится в системе вентиляции, не будет лететь в движок на повторное догорание, у двигателей же которые прошли довольно большой пробег (200 тыс. км. и выше), данную систему попросту в бутылку выводить рекомендуем, чтобы она не душила двигатель у автомобиля и он более менее ехал, а чтобы вывести вентиляции картера в бутылку, понадобится отвёртка и подходящая (Небольшая) ёмкость, более подробно как это всё сделать, смотрите в видео-ролике который размещён в конце статье, в нём подробно всё как раз и показано.

Когда нужно очищать систему вентиляции картера?
Всё зависит от того, насколько хорошо работает двигатель, если поршневые кольца у него изношены и он в вентиляцию картера постоянно забрасывает масло, то её гораздо чаще прочищать будет нужно, в отличие от того, если двигатель будет новый или откапиталенный просто, в таких движках прочищать систему вентиляции нужно раз в 40.000 тыс. км. примерно (Прочищать её нужно перед заменой масла), можете по чаще если есть свободное время, хуже от этого не будет, а вот сильно загрязнённая вентиляция картера, будет затруднять отвод картерных газов в цилиндры, из-за чего давление газов внутри движка повыситься и газам просто не куда будет деваться кроме того, как через сальники выходить и другого рода уплотнения, в связи с чем масло начнёт течь через сальники (В основном из-за загрязнённой системы вентиляции картера, масло начинает вытекать через передний сальник коленвала).

Как очистить систему вентиляции картера на ВАЗ 2110-ВАЗ 2112?

Примечание!
Перед тем как приступить к работе, снимите корпус воздухофильтра, так как он мешать сильно будет, если Вы не умеете это делать, то ознакомьтесь со статьёй, под названием: «Замена корпуса воздушного фильтра на десятках»!

Снятие:
1) Тяжелее всего снимать крышку ГБЦ остальные же детали которые относятся к системе вентиляции (А это в основном шланги), снять проще простого, в общем начнём, сперва разъединить провода будет нужно между собой, а именно верхние разъёмы (см. фото 1) и нижние разъёмы (Указаны красной стрелкой), как только это будет сделано, снимите разъёмы, для этого сожмите пальцами две защёлки на одном разъёме и снимите его (см. фото 2) и то же самое проделайте с другим разъёмом, просто не сняв, они мешать будут, да и вообще крышку ГБЦ Вы без снятия этих разъёмов не снимите, потому что провода просто не дадут это сделать, оба разъёма сидели на кронштейнах, поэтому отверните болты их крепления и снимите оба кронштейна с крышки ГБЦ, более подробно как это сделать, смотрите на фото 3 и 4 ниже.

2) Теперь выпускной коллектор снимите с крышки ГБЦ, он крепится на болтах и кстати, когда Вы его снимите, замените все уплотнительные кольца, во-первых они стоят не дорого и во-вторых после замены, Вы будете 100% уверены в том, что воздух нигде пропускать коллектор не будет, так как кольца то новые будут стоять, более подробно как это сделать, Вы можете вычитать в статье под названием: «Замена ресивера на 16 клапанном автомобиле».

3) Затем приступайте к снятию шлангов, они держаться за счёт хомутов, хомуты ослабляются при помощи отвёртки или гаечных ключей если отвёрткой не удобно работать, все хомуты которые Вам нужно будет ослабить и все шланги которые Вам нужно будет снять, Вы можете увидеть на фотографиях чуть ниже:

Примечание!
Снятые шланги промойте при помощи бензина или керосина, потом их нужно просушить на солнце и если есть возможность, то ещё продуйте сжатым воздухом их (Компрессором например), перед установкой убедитесь что шланги сухие, при необходимости вытрете их на сухо при помощи тряпки и кстати, все те места куда шланги подсоединяются, тоже тряпочкой аккуратно прочистите и удалите всю грязь с них!

4) Когда всё будет закончено, снимите крышку с Головки Блока Цилиндров, она крепится на пятнадцати болтах, данные болты выкручиваются торцевым ключом или накидной головкой и воротком «на 8», потом отвёрткой крышка отделяется от ГБЦ и снимается с автомобиля, удобней всего её отделять от ГБЦ в тех местах, где специальные выступы есть для этого, один из таких выступах указан синей стрелкой.

5) После того как крышка ГБЦ у Вас будет на руках, гаечным ключом или накидным, отверните шесть болтов которые сепаратор крепят к ней (Несколько болтов указано на большом фото) и отсоедините его от крышки (см. маленькое фото).

Примечание!
Данный сепаратор является неотъемлемой частью системы вентиляции картерных газов, в нём есть такая деталь как маслоотражатель, чтобы его вытащить, сжать боковые фиксаторы будет нужно при помощи пассатижей (см. фото 1,2), на маслоотражатели будет установлено резиновое уплотнительное кольцо, его подцепив отвёрткой, тоже снять нужно (см. фото 3,4) и заменить его на новое, если такое кольцо трудной найти в автомагазинах, тогда разрешается не менять его если оно будет в нормальном состоянии, а именно: Оно не должно быть сильно обжато, резина не должна загрубеть и потерять свою эластичность, а так же на кольце не должно быть трещин и другого рода повреждений!

Установка:
Установка всех деталей производится в обратном порядке снятию, но перед установкой, всё промойте тщательно бензином или керосином, к самой крышке ГБЦ это тоже относится, на ней не должно быть грязи, а так же зачистите от старого герметика (Отвёрткой или мелкозернистой шкуркой) поверхность куда крышка ГБЦ устанавливается, после зачистки, обезжирьте её и нанесите новый герметик, так как это показано на маленьком фото ниже:

Дополнительный видео-ролик:
Интересный ролик, который немного даст Вам дополнительной информации по системе вентиляции картерных газов, расположен чуть ниже:

Особое внимание при создании новых моделей автомобилей отводится защите окружающей среды. Так, модернизирована система вентиляции картерных газов (Приора, Калина), которая соответствует современным требованиям экологической безопасности. Она обеспечивает вывод продуктов сгорания топливно-воздушной смеси, которые собираются в масляном поддоне в результате выхода через не очень плотно прилегающие кольца поршня к стенкам цилиндра.

Принцип работы СВКГ

Автомобильные двигатели имеют кольцевую систему газоотвода. Образовавшиеся газы в результате перегорания дизельного топлива, бензина или сжиженного газа не выбрасываются в окружающую среду, а возвращаются в двигатель, где происходит их повторное сжигание. Шланг вентиляции картера вторым концом прикреплен к коллектору впуска, с помощью которого газы опять попадают в камеру цилиндра для сгорания. Значительная часть газов при повторном попадании воспламеняется в момент возгорания топлива, а оставшиеся с помощью системы выпуска выводятся в атмосферу. Небольшой процент газов снова отправляется в камеру цилиндра для повторного сгорания. Этот процесс идет непрерывно.

Устройство СВКГ в Лада Приора

Во всех марках автомобилей СВКГ построена по схожему принципу. Отличаются лишь мелкие детали. На верхней стороне картера расположен отделитель масла, который имеет вид полой пробки. Под пробкой размещается отражатель масла, который призван максимально очистить газы из картера от масляных частичек. В маслоотделителе предусмотрен вывод для вентиляционного шланга картера.

Для того чтобы газы вернулись в камеру цилиндра, на их пути размещен вентиляционный клапан. Клапан имеет три режима, что позволяет поддерживать в картере определенный уровень разрежения газов.

Во время холостой работы двигателя газы движутся по шлангу малого контура через специальное отверстие пропуска в дроссельном узле. В это время во впускном шланге создается высокое разрежение, что позволяет эффективно отсасывать картерные газы из дроссельного блока. Отверстие пропуска в дросселе регулирует количество газов, которые отсасываются.

Это позволяет стабилизировать работу двигателя в режиме холостого хода. Когда автомобиль начинает двигаться, дроссельная заслонка открывается, в результате чего газы из картера через шланг большого контура попадают в цилиндр для сгорания.

Очистка СВКГ в Лада Приора

После длительной эксплуатации в вентиляционной системе картера собирается налет от газов. Этот налет затрудняет пропуск газов в цилиндры. В результате этого газовое давление в двигателе возрастает, что приводит к протеканию масла. Не допустить этого поможет своевременная очистка СВКГ. Производитель Лада Приора рекомендует проводить эту процедуру после каждых 60 тыс. км пробега. Эту сервисную манипуляцию можно произвести в автомобильной мастерской или самостоятельно.

Для этого необходимо иметь инструменты (узкие пассатижи, ключ для гайки на 8, крестообразная отвертка).

При самостоятельной очистке СВКГ требуется выполнить такие действия:

Снимаем декоративный кожух двигателя.
Снимаем воздушный фильтр.
Аккуратно ослабляем зажим хомута вентиляционного шланга на двигателе.

Во время работы двигателя запрещается нарушать герметичность СВКГ, а также снимать крышку маслозаливного отверстия.

Это приведет к выбросу в окружающую среду токсичных веществ и нарушению работы картера.

Минусы СВКГ в Лада Приора

Очищая атмосферу от выброса токсичных веществ, СВКГ создает проблемы для двигателя. Газы, которые выводятся из поддона, несмотря на наличие маслоотделителя, насыщаются микроскопическими частицами масла, что через некоторое время приводит к загрязнению системы впуска топлива.

Это приводит к перебоям работы двигателя. Частички газа оседают на составляющих клапана, что приводит к его выходу из строя. Это нарушает систему впрыска топлива в камеру сгорания и повышает расход масла. При сильном загрязнении впрыска топлива не происходит. В этом случае клапан необходимо полностью заменить. Надо периодически осматривать вентиляционные картерные шланги, потому что под воздействием окружающей среды они стареют и трескаются.

При обнаружении пятен масла, увеличении количества его расхода, повышении расхода топливо-смазочных материалов, а также нарушениях в работе двигателя (остановка, долго не заводится, издает выхлопы и другие нехарактерные звуки) обязательно сразу обращайтесь в сервисный центр для проведения проверки и ремонта двигателя. Своевременное обращение уменьшит цену ремонта двигателя и продлит его работу.

Функции клапана PCV (вентиляции картера) Шевроле Лачетти

Система воздухоподготовки Chevrolet Lacetti оснащена функцией принудительной вентиляции картерных газов, которая называется PCV (Positive Crankcase Ventilation). Клапан PCV на автомобиле Шевроле Лачетти позволяет стабилизировать работу двигателя на холостом ходу.

Износ клапана PCV ведет к нарушению пропорций воздуха при подготовке топливной смеси. Автор видео наглядно продемонстрировал, что будет с дроссельной заслонкой, когда клапан:

Сквозит (пропускает воздух)
Полностью забит

Стоит заметить, что основной задачей клапана PCV является предотвращение поступления воздуха из дросселя в двигатель. Это нужно для того, чтобы воздух не конденсировался на рабочих поверхностях ДВС. Конденсат ведет к коррозии и заметно портит масло.

В теории, с обратной тягой воздуха, из дросселя в двигатель Chevrolet Lacetti, может с успехом справиться и классический обратный клапан. Но для качественной работы двигателя возможностей обыкновенного обратного клапана будет явно недостаточно. Работа клапана PCV очень схожа с принципом работы традиционного обратного клапана. Но PCV имеет расширенные функциональные возможности.

При работе двигателя на холостом ходу заслонка клапана PCV приоткрывается лишь частично. Нажимая же на педаль газа, клапан PCV начинает открываться все больше и больше, по мере увеличения оборотов. То есть с ростом нагрузки на двигатель через клапан будет проходить все большее и большее избыточное давление.

Неисправности клапана PCV Chevrolet Lacetti

Когда клапан (или шланг воздуховода) забит, то избыток давления начинает искать выход через сальники распределительных валов и коленвала, а также прокладку клапанной крышки Шевроле Лачетти. Дополнительно повысится шаг регулятора холостого хода, так как ЭБУ будет пытаться увеличить обороты двигателя.

Когда же клапан будет пробит (в сторону от двигателя к дросселю), то при работе на холостом ходу будет уменьшен шаг работы регулятора холостого хода, так как ЭБУ будет пытаться снизить обороты.

Когда менять клапан PCV

Клапан PCV можно смело включать в список расходных материалов. Регламент ТО Chevrolet Lacetti предусматривает замену клапана PCV через каждые 20 000 – 30 000 (км) пробега, зависимо от модификации двигателя.

«Подозрительную» работу клапана можно диагностировать и визуально. При неправильной работе PCV вокруг клапана образовывается масляный налет.

Точно определить исправность клапана можно после его продувки. Исправный клапан пропускает воздух только в одном направлении. При этом поток проходящего воздуха должен изменяться, в зависимости от усилия продувки.

Обратите внимание, многие СТО предоставляют услугу по электронной диагностике состояния клапана PCV. Достаточно подключить дроссель к тестовому стенду, как появится вся необходимая информация о правильности работы PCV.

Замена клапана PCV

Клапан PCV находится сразу за декоративной крышкой двигателя. Добраться до клапана несложно. Замена PCV занимает не более 10 минут.

Останавливаем и глушим авто.
Открываем капот и демонтируем защитную декоративную крышку двигателя.

Отсоединяем воздушный шланг.

Выкручиваем клапан. Понадобится ключ на 24.

Ставим на место изношенного новый клапан.
Производим сборку узла в обратном порядке.

Особенности конструкции клапана PCV

Стоит отдельно заметить, что клапан является неразборным. Со стороны основания рабочая камера клапана заплавлена пластиковой шайбой. Чтобы добраться до внутренностей клапана, необходимо срезать пломбу.

Сам клапанный механизм состоит из штока и нескольких пружин.

Некоторые мастера вместо замены клапана на новый аналог делают промывку старого PCV. Промывать клапан лучше всего в керосине.

Использование старого клапана допускается лишь в одном случае. Воздух должен пропускаться только в одну сторону, причем сила воздушного потока должна изменяться, зависимо от интенсивности продувки.

Дополнительная информация

При работе на холостом ходу клапан PCV должен значительно ограничивать поток картерных газов в дроссель. Если же вместо PCV задействовать обыкновенный обратный клапан, который постоянно открыт в одну сторону, то дроссельная заслонка в кратчайший срок обрастает нагаром.

Если не чистить дроссельный узел, то заслонка перестанет нормально закрываться и открываться, что в свою очередь приведет к сбою в работе ЭБУ.

После демонтажа дросселя мастеру обязательно и непременно придется производить натяжку троса газа. Правильно отрегулировать натяжение троса газа в автомобиле Chevrolet Lacetti не так-то и просто. Дело в том, что дроссель этого авто совмещен с регулятором холостого хода (на некоторых моделях). Про особенности натяжки троса в Шевроле Лачетти в подробностях можно почитать в тематическом обзоре.

За что отвечает клапан pcv. Признаки неисправности клапана вентиляции картера (PCV)

Что это за услуга?

Клапан PCV направляет газы из картера двигателя во впускной коллектор, эти газы сгорают в цилиндрах двигателя. Таким образом, газы сжигаются, а не выбрасываются в атмосферу. Клапан PCV направляет газы из картера двигателя во впускной коллектор, эти газы сгорают в цилиндрах двигателя. Таким образом, газы сжигаются, а не выбрасываются в атмосферу. Замена клапана PCV , как и нужна через каждые 48 тыс. км пробега.

Для того чтобы проверить исправность клапана, его необходимо извлечь вместе со шлангом при работающем на холостых оборотах двигателе. Если на клапане не ощущается разрежение (приложите для этого к его отверстию палец), скорее всего, не работает, либо клапан, либо проблема со шлангами. Исключите потерю герметичности шлангов. Для этого сначала выключите двигатель. Потрясите клапан. Если внутри не слышно стука – его необходимо заменить. Дело в том, что внутри клапана находится система пропуска в виде шарика, который пропускает газы только в одну сторону. Вместе с газами в систему попадают и пары масла. Если она забилась, нужна замена клапана вентиляции картера .

Вместе с клапаном, возможно, придется поменять и проходную втулку. На ней также могут быть загрязнения и дефекты. Также необходимо проверить состояние воздуховода. Эта труба непосредственно связана со всей системой, и если загрязнен клапан вентиляции, то она, скорее всего, тоже нуждается в замене.

Имейте ввиду

Клапан вентиляции картера идет зачастую в комплекте с крышкой, поскольку рекомендуется проводить замену обоих элементов одновременно. Новый клапан должен соответствовать типу и объему двигателя. Нужно устанавливать деталь, рекомендуемую производителем.

Хорошей практикой является замена клапана PCV при каждом большом техническом обслуживании. Регулярная замена моторного масла предотвратит образование отложений шлама внутри масляного поддона, которые могут вызвать неисправность клапана PCV.

Насколько это важно

Поломка клапана ведет к неприятным последствиям. Воздух в систему поступает напрямую, возрастает давление. Увеличивается расход масла в двигателе. Вместе с ним топлива также потребляется больше. Простая и быстрая замена клапана решит проблему и сэкономит расходы.

Основные причины, почему это происходит

Течи в моторном отсеке
Течи под автомобилем
Шипящий звук от двигателя
Плохая динамика автомобиля

Перечень основных работ:

Отсоедините вакуумный шланг.
Снимите и замените клапан принудительной вентиляции картера.
Замена шланга принудительной вентиляции картера
Подключите вакуумный шланг.

При работе автомобильного двигателя пары и газы образуются не только в самом моторном блоке, но и в картере или в поддоне, который предназначен для хранения масла и располагается в нижней части мотора. Это газы, образовавшиеся из паров масла, бензина и воды. Также в картер через зазоры могут попасть газы, образовавшиеся при сжигании топливно-воздушной смеси. Все пары и газы, находящиеся в картере, называют картерными. Концентрация таких газов нарушает свойства моторного масла и оказывает вредное влияние на металл деталей мотора.
Для отведения образовавшихся газов служит система вентиляции картера. Она состоит из маслоотделителя, клапана картерных газов и патрубков отвода воздуха.

Схема расположения клапана вентиляции картерных газов

Газы проходят очистку от масляных капель, которые впоследствии стекают назад в поддон, и по воздушным патрубкам очищенные газы поступают в систему подачи воздуха в камеры сгорания. За выход газов во впускной коллектор отвечает клапан отвода картерных газов. Очистка от масла играет важную роль, потому что это не только экономия масла, но и борьба с нагаром на рабочих деталях.

Для чего нужен клапан вентиляции картерных газов?

Клапан отвода картерных газов регулирует процесс выпуска скопившихся паров. Принцип его работы основан на разности давлений перед клапаном и за ним. Чтобы понять, как работает клапан вентиляции, рассмотрим его конструкцию. Он состоит из пластикового корпуса, входного и выходного штуцеров, двух полостей, мембраны и пружины (образующих своего рода поршень).
Если во впускном патрубке присутствует сильное разрежение, то под действием пружины клапан закрывается, и картерные газы не попадают в воздуховод.
Если дроссельная заслонка полностью открыта, то во впускном коллекторе устанавливается атмосферное давление или даже превышающее его в случае турбонаддува, при этом клапан закрывается под действием наружного давления.
Если создается незначительное разрежение, то поршень занимает нейтральное положение и газы свободно выходят.

У клапана вентиляции картерных газов только три рабочих положения.

И т.к. образовавшиеся газы подаются в камеру сгорания в качестве составляющей рабочей смеси, то систему вентиляции также называют системой рециркуляции, а клапан – рециркуляционным или в английском варианте — PCV клапан, что означает то же, а расшифровывается Positive Crankcase Ventilation (на рус. — система вентиляции картера).

Где находится клапан вентиляции картерных газов?

В верхней части картера расположен маслоотделитель. Обычно, это сочетание двух типов: лабиринтного и центробежного. Газы, поднимаясь, проходят через оба типа маслоотделителя и затем упираются в клапан, который обычно располагается во впускном коллекторе.

Как проверить клапан вентиляции картерных газов?
Проверить клапан достаточно несложно.

Снимите шланг, идущий от картера к клапану PCV.
Запустите двигатель.
Заткните пальцем освободившийся штуцер клапана. При работающем клапане вы почувствуете, что вакуум создается. После освобождения отверстия вы услышите щелчок.
Если вакуума вы не почувствовали, то клапан вентиляции картерных газов проверку не прошел.

Неисправности клапана вентиляции картерных газов

Невозможно удалить все частички масла при отводе газа из картера, поэтому со временем образуется загрязнение составных частей системы вентиляции. Если система сильно засорилась, то возможно увеличение давления в картере и выход масла через щуп или через сальники двигателя.
Признаком попадания масла в камеру сгорания служит появление неприятного запаха и копоти на выходе из двигателя. Если срочно не принять меры, то это может привести к серьезным неисправностям в цилиндропоршневой группе.

Если масляный налет появился на впускном коллекторе и воздушном фильтре, то это свидетельствует о проблемах маслоуловителя.

В случае забивания системы или поломки клапана отвода картерных газов в двигателе может начаться жор масла. Чаще всего это происходит из-за заклинивания мембраны. В таких случаях необходимо заменить либо мембрану клапана вентиляции картерных газов, либо полностью клапан. Данное явление сопровождается нарушением работы системы впрыска и нестабильной работой двигателя.

Таким образом, система вентиляции картерных газов, хотя и не выглядит одной из жизнеобеспечивающих систем работы двигателя, является ее важной составляющей и нуждается в периодической чистке и проверке.

Подробнее об устройстве и предназначении системы вентиляции картерных газов смотрите в видео на нашем сайте!

Клапан PCV — это маленький, важный и очень противоречивый для многих механизм. Рассмотрим, что такое клапан PCV, как его проверить и что у него внутри.

Интерес автовладельцев к клапану PCV стремительно и равномерно растёт. Если в мае 2016 года было всего около 1500 запросов в Яндексе об этом клапане, то в мае 2017 этот показатель плавно вырос почти до 7000, что подчёркивает возрастающий интерес к этому девайсу.

Также многие заблуждаются в его предназначении и принципе работы. Поэтому на этой странице попробуем расставить все точки над всем, чем можно.

Для чего нужен клапан PCV

Многое про этот клапан уже мной рассказано на странице , а также показано на видео

Так для чего же нужен клапан PCV?

Клапан PCV входит в систему вентиляции картера и призван регулировать прохождение картерных газов в задроссельное пространство впускного коллектора.

Именно регулировать! Многие ошибочно считают, что это обычный обратный клапан и даже встречаются случаи установки вместо него обратного клапана. Но этого делать нельзя и данные манипуляции гарантированно приведут к нарушению работы двигателя на холостом ходу.

Дело в том, что этот «плавающий» клапан имеет несколько режимов работы и главная его задача — это ограничивать доступ картерных газов из картера в задроссельное пространство. Ключевое слово — ограничивать, а не прекращать полностью! Это очень важно.

Вот пример его работы

Как видим, клапан полностью закрыт на остановленном двигателе, а в режиме холостого хода, он пропускает газы частично.

При повышении оборотов, клапан PCV открывается и при высоких нагрузках он открывается полностью.

Из этого следует, что если поставить вместо него простой обратный клапан, то на автомобилях с ДАД увеличатся обороты и, следовательно, уменьшаться шаги регулятора холостого хода, потому что ЭБУ будет пытаться обороты снизить. А на автомобилях с ДМРВ это будет самый банальный подсос неучтенного воздуха, что тоже ничего хорошего не принесёт.

Поэтому для стабильной работы двигателя необходимо, чтобы там находился именно этот клапан и он должен быть, естественно, исправным.

Как проверить клапан PCV

Проверить клапан PCV можно как физически, так и программно. Да-да, программно. У него хоть и отсутствуют провода и он не управляется блоком управления двигателем, но своё влияние на систему оказывает и, значит, принимает участие в процессе управления двигателем.

Дело в том, что двигателю нужна строго определённая масса воздуха для работы на заданных оборотах. Эта масса воздуха регулируется регулятором холостого хода (РХХ).

Если необходимо увеличить обороты холостого хода, то ЭБУ увеличивает шаги РХХ и в двигатель поступает больше воздуха. Если необходимо снизить обороты, тогда всё происходит наоборот. Ничего сложного.

Именно этот алгоритм позволяет нам без проблем проверить исправность клапана PCV. Об этом я рассказывал в видео, которое расположено выше.

Если совсем не понимаете о чем речь, тогда для Вас. Она не большая, но очень подробная и пошаговая, поэтому сложностей возникнуть не должно.

Собственно, подключаем адаптер к автомобилю и прогреваем его до рабочей температуры. Смотрим на шаги РХХ. Они, допустим, составляют 24 шага

Отключаем трубку клапана от впускного коллектора. Шаги РХХ должны снизиться вплоть до нуля

Это означает, что клапан PCV не заклинивший в открытом положении, потому что он весь воздух через себя не пропускал.

Теперь необходимо проверить, что клапан не заклинил в закрытом положении. Для этого подключаем всё обратно ко впускному коллектору и запускаем двигатель на холостом ходу.

Наши шаги вернулись к своему значению 24. Пережимаем полностью трубку между клапаном и впускным коллектором. При исправном клапане шаги РХХ должны подрасти на 3-5 шагов. Это означает, что клапан небольшую часть воздуха пропускал через себя на холостом ходу, что, собственно, и должен был делать.

Данным методом я пользуюсь очень давно и он меня никогда не подводил.

Но, если у Вас нет адаптера для диагностики, то оценить ситуацию можно и без него.

1.Отключаем шланг клапана PCV от коллектора — обороты должны резко возрасти, а затем плавно прийти в норму. Значит клапан PCV не заклинивший в открытом положении.

2.Собираем всё обратно и запускаем двигатель. Пережимаем шланг от клапана PCV к впускному коллектору. При этом обороты должны совсем немного просесть, а клапан должен издать четкий щелчок.

Также можно его проверить, следующим образом. Выкручиваем клапан

И подключаем его выкрученным к впускному коллектору

Запускаем двигатель и прикасаемся к задней части клапана. При этом должен раздаваться чёткий щелчок.

На этом видео я показывал этот процесс.

Но необходимо понимать, что таким способом мы проверяем подвижность клапана PCV и что он не заклинивший, а пропускную способность клапана PCV таким способом на 100% не проверить.

Глушить клапан PCV или нет

Из всего вышесказанного можно сделать ещё один вывод. И вывод этот связан с глушением этого клапана.

Ни для кого не секрет, что многие автовладельцы наслушавшись советов в интернете, пытаются заглушить этот клапан, чтобы он, якобы, не загрязнял дроссельную заслонку и впускной коллектор.

Причина для такого «тюнинга», конечно, «железная», но мало кто думает о последствиях. Причём о последствиях не только для системы вентиляции картера, но и для работы системы управления двигателем в целом.

Ясно, что системе вентиляции картера от такой доработки лучше не станет. Но и система управления двигателем также изменит условия работы. В, частности, как мы поняли, это приведёт как минимум к изменению шагов РХХ на холостом ходу.

Диагност, который в будущем, возможно, будет проводить диагностику такому автомобилю, может обратить внимание на слегка завышенные шаги РХХ и, возможно, даже захочет исправить ситуацию, но ему будет невдомек, что проблема не в загрязненном дроссельном узле или ещё в чем-то, а в том, что клапан PCV заглушен. Некоторые даже связи между этими вещами не видят.

О таком случае я рассказывал в этом видео

Поэтому, если Вы не понимаете, что Вы делаете и не отдаёте себе отчет обо всех (всех!!!) последствиях таких манипуляций, то рекомендую отказаться от такого рода действий.

Да и, вообще, клапан PCV глушить не стоит.

Вот мы плавно подошли и к устройству клапана PCV, чтобы наглядно посмотреть, что он не такой простой, как кажется на первый взгляд и, что там не пружинка с шариком, как многие утверждают

После снятия резьбовой части

нам становятся доступны — плунжер, затем большая пружина и дополняет это всё малая пружина

Плунжер, как видно, выполнен под конус и имеет следы выработки

Казалось бы, это и всё. Но нет. Если потрясти корпус клапана, то четко слышно, что там что-то издаёт отчётливые звуки. Разбираем дальше

И находим мы там шайбу, которая и тарахтит, когда мы трясем клапан PCV

В эту шайбу вставляется наш плунжер и на ней также видны следы работы

Вот из этого состоит клапан PCV

Замена клапана PCV

Замена клапана PCV является, наверное, самой простой операцией в ремонте автомобиля. На многих автомобилях для его замены даже ничего не нужно, кроме нового клапана. А на таких автомобилях, как Шевроле Лачетти, может понадобится ещё и гаечный ключ, так как сам клапан PCV вкручен в клапанную крышку. На большинстве других автомобилей данный клапан просто вставляется своими штуцерами в шланги отвода картерных газов. Как, например, клапан GM94580183. За фото спасибо участнику нашего сообщества (Шевроле Реззо)

Для замены клапана, нам понадобится купить новый клапан PCV. Для Лачетти оригинал GM96495288

Собственно, замена клапана PCV состоит из четырёх простейших операций:

Внимание! Будьте осторожны, данный клапан очень хрупкий и при откручивании или чрезмерном затягивании его резьбовая часть может отломиться от клапана PCV и остаться в клапанной крышке. Такое происходит очень часто!

Поэтому при установке клапана PCV лучше его затягивать от руки, а резьбу смазывать или хотя бы медной смазкой.

Думаю, на все основные вопросы я ответил, но если ещё есть не основные вопросы , то можно обсудить их в комментариях.

Всем Мира и ровных дорог!

В столь сложном механизме, каковым является современный двигатель внутреннего сгорания, не может быть каких-то мелочей. Любая система, даже если она имеет простейшее устройство, выполняет строго определенную функцию, внося свой вклад в бесперебойную работу силового агрегата. О существовании многих из систем рядовой автолюбитель даже не подозревает, хотя нарушение их нормального функционирования самым серьезным образом оказывает влияние на работоспособность двигателя в целом. Важнейшая роль в ДВС отведена так называемой вентиляции картера. О том, каковы ее назначение, принцип работы и состав компонентов, поговорим в данной статье.

Не секрет, что между деталями цилиндро-поршневой группы существуют строго определенные зазоры, соответствующие установленным разработчиками допускам. Какими бы минимальными ни были эти зазоры, через них из камеры сгорания в картер проникают несгоревшие частицы, которые смешиваются с масляными парами, образуя так называемые картерные газы. Они оказывают негативное влияние на качество находящегося в картере моторного масла, которое с ростом пробега автомобиля неуклонно ухудшается, теряются смазывающие свойства. Стоит отметить, что подобный эффект проявляется как у масел бюджетного класса, так и у дорогих образцов от именитых брендов. Попадающие в картер двигателя пары топлива и воды неизбежно разжижают масло, превращая его в масляную эмульсию. Не стоит забывать и о том, что в процессе работы в цилиндрах мотора создается очень высокое давление. В связи с этим газы, вырывающиеся с огромной силой, попадают в картер, грозя выдавливанием сальников и последующим вытеканием масла.

Благодаря системе вентиляции картера выводятся прорвавшиеся отработавшие газы, а также обеспечивается и поддерживается нормальное рабочее давление, что благотворно влияет не только на состояние моторного масла, но и на надежность, продолжительность работы двигателя.

Виды систем вентиляции картера

На сегодняшний день принято выделять два типа систем вентиляции картера автомобильного двигателя: открытая, или эжекционная (отработанные газы выводятся наружу напрямую из картера при помощи специальной эжекционной трубки) и закрытая, или принудительная (PCV – positive crancase ventilation).

Система вентиляции картера открытого типа характерна для силовых агрегатов автомобилей, выпускавшихся в прошлом веке и снятых в настоящее время с производства. Особенностью такой системы является то, что прорвавшиеся из цилиндров газы выводятся за пределы двигателя, непосредственно в окружающую среду. Указанный способ вентилирования картера мотора отличает простота и дешевизна конструкции, что, впрочем, «компенсируется» загрязнением атмосферы.

Помимо указанного недостатка, открытая вентиляция картера имеет еще ряд отрицательных моментов. Подобная система малоэффективна при движении на малых скоростях и абсолютно бездейственна на неподвижном автомобиле с работающим на холостых оборотах двигателем. Кроме того, через открытую систему вентиляции картера при охлаждении сильно разогретого двигателя возможно подсасывание неотфильтрованного атмосферного воздуха. Нередки случаи, когда на автомобилях с большими пробегами система открытого типа становилась основной причиной возросшего расхода масла и, как следствие, замасливания силового агрегата.

Более современной и эффективной альтернативой открытой вентиляции картера является закрытая (принудительная) вентиляционная система. Одной из ключевых деталей такой системы является клапан, выводящий попавшие в картер двигателя газы во впускной коллектор. Разные автопроизводители по-разному реализуют идею закрытого вентилирования, но в большинстве случаев каждая из схем предусматривает наличие одних и тех же элементов: клапана вентиляции (клапан PCV), маслоотделителя (может быть несколько) и соединительных патрубков. Стоит отметить, что системы вентиляции картерных газов для бензиновых и дизельных моторов, хотя и обладают определенными особенностями, в целом имеют схожие конструкции.

Работа системы PCV

Принцип работы системы принудительной вентиляции довольно прост. При возникновении разрежения во впускном коллекторе под его воздействием открывается клапан PCV и картерные газы подаются на впуск, а затем, смешиваясь с воздухом, в цилиндры двигателя. Для препятствования проникновения паров масла в камеру сгорания система предусматривает установку маслоотделителя. Современные моторы оборудуются сложной системой маслоотделителей. Так, маслоотделитель лабиринтного типа способствует замедлению движения газов из картера. Это обеспечивает оседание маслянистых капелек на стенки и последующее их стекание в картер.

Дальнейшая очистка масла от картерных газов происходит при помощи центробежного маслоотделителя, который придает отработавшим газам вращение. Под влиянием центробежной силы частицы масла задерживаются на стенках и затем стекают в картер. Окончательная очистка масла от выхлопных газов производится в выходном лабиринтном успокоителе.

Клапан PCV – особенности конструкции

Ключевая роль клапана PCV в системе закрытой вентиляции картера заключается в функции регулировки давления газов в картере путем их перепуска во впускной коллектор. В режиме ХХ и при торможении двигателем разрежение в коллекторе максимально (дроссель лишь чуть приоткрыт), однако количество картерных газов не так велико, поэтому для полноценной вентиляции достаточно канала с небольшим проходным сечением. В таком режиме под действием большого разрежения золотник клапана полностью втягивается, но при этом канал перепуска картерных газов в значительной степени перекрывается, пропуская лишь небольшое их количество.

При нажатии на педаль акселератора и при высоких нагрузках количество отработавших газов в картере существенно возрастает. Золотник клапана занимает такое положение, чтобы обеспечить максимальную пропускную способность канала. Существует еще и так называемый режим обратной вспышки, при котором горящие газы из цилиндра прорываются во впускной коллектор. В этом случае клапан PCV находится под действием давления, а не разрежения, поэтому полностью закрывается, исключая возможность поджога находящихся в картере паров топлива.

Признаки неисправности системы вентиляции картерных газов

Неудовлетворительная работа системы PCV может являться одной из причин течи масла. Забившиеся патрубки системы вентиляции создают избыточное давление в картере двигателя, в результате чего отработавшие газы вместе с маслом будут искать альтернативные пути выхода. На начальных стадиях масло начнет гнать через отверстие для щупа, также возможно образование масляных пятен в местах уплотнений и соединений (прокладки, хомуты). Совсем неприятный вариант – выдавливание сальников.

Если перестанет нормально функционировать маслоотделитель системы вентиляции картера, то масляные отложения появятся на дроссельной заслонке и даже на воздушном фильтре. Некорректная работа самого клапана PCV может привести к неправильному учету поступающего воздуха, и, как следствие, приготовлению переобогащенной смеси.

PCV — система принудительной вентиляции картера двигателя. Функционирование силового агрегата автомобиля во многом зависит от ее состояния.

Для чего нужна система PCV?

Основная задача данной системы — вывод картерных газов из двигателя. Они имеются во всех силовых агрегатах вне зависимости от их новизны и срока эксплуатации. Единственная разница между ними — состав и количество. Образуются картерные газы в двигателе при сжатии топливно-воздушной смеси в цилиндрах и на рабочем ходе, когда поршни уходят вниз, а смесь уже подожжена. Под высоким давлением они попадают в картер мотора и нередко — в крышки клапанов в небольших объемах.

В картере они вступают во взаимодействие с моторным маслом, начиная его окислять. Давление в картере увеличивается, поскольку газы продолжают в него поступать. Из-за этого может выкинуть сальники, щуп или выдавить крышку горловины заливки масла. Проще говоря, под возросшим давлением газы стараются покинуть картер и ищут для этого наиболее слабое место. Система PCV существует для удаления картерных образований, она контролирует давление в системе. Из газы убираются посредством вентиляции. На сегодняшний день существуют четыре основных типа таких систем.

Открытая система

Отличительной особенностью такого типа систем является связь с атмосферой. Накопившиеся в картере газы под собственным давлением выводятся через вентиляционный клапан. С точки зрения экологии это не лучший вариант, поскольку в них содержится большое количество вредных веществ. При этом выброс газов сопровождается неприятным запахом и высокой температурой поблизости автомобиля.

Приточная открытая система

Конструкция данной системы аналогична предыдущей. Но при этом она имеет приток воздуха. Проходя через фильтрующий элемент, он поступает по отдельному патрубку в картер, а уже оттуда выводится через в атмосферу вместе с газами. Данная система встречается крайне редко. Она имеет большое количество недостатков, поэтому практически не использовалась в автомобилях.

Замкнутая проточная система

Поступающий в картер воздух выходит вместе с газами через специальный клапан в пространство до заслонки дросселя. Эта система встречается редко. Обладает своими плюсами и минусами, поскольку моторное масло вступает в реакцию с воздухом.

Замкнутая вытяжная система

Самая распространенная на сегодня система. Накопленные в картере газы вытягиваются из него. Принцип работы системы следующий: за заслонкой дросселя недалеко от впускного коллектора располагается патрубок, в котором находится клапан PCV и маслоотделитель. При нажатии на педаль акселератора и открытии заслонки во впускном коллекторе создается вакуум, что приводит к затягиванию в него воздуха. Соответственно, в патрубке клапана создается обратное давление. Это приводит к его открытию и вытягиванию картерных газов во впуск, поступлению в камеру сгорания и повторному сжиганию. С точки зрения экологии данная система — самая лучшая.

Конструкция системы PCV

В зависимости от двигателя строение системы PCV может быть разным. Для V-образных и рядных моторов она отличается расположением деталей: на первых движках, к примеру, расположены две крышки. Нередко системы вентиляции крышек клапана и картера объединяют в одну систему. Однако в общем и целом конструкция таких систем одинакова. Основные элементы следующие:

Патрубки. Благодаря образующемуся во впускном через них вытягиваются газы. Прочность патрубков должна быть высокой, поскольку выводимые вещества отличаются высокой температурой и не меньшим давлением. В большинстве случаев такие детали либо пластиковые, либо армированные. Нередко можно встретить металлические варианты.
Клапан PCV. Регулирует процесс вывода картерных газов и предупреждает попадание воздуха. Продувается PCV клапан только в сторону коллектора. При продувке в сторону картера он закрывается. Однако можно найти как двусторонние, так и электрические клапаны.
Маслоотделитель. В пространстве картера всегда имеется специфический туман, поскольку детали двигателя постоянно находятся в движении. Соответственно, по ним распределяется масло. В некоторых системах имеются внутренние форсунки, распыляющие его. Маслоотделитель предназначен для отделения картерных газов и масла, вывода первых и оставления второго в двигателе.

Где находится клапан PCV?

Расположение детали может меняться в зависимости от конкретной марки и модели автомобиля и типа двигателя. В большинстве случаев он находится на крышке клапана двигателя.

Особенности конструкции клапана PCV

Основная задача PCV клапана в системе вентиляции — регулировка давления картерных газов путем их подачи во впускной коллектор. При торможении двигателем и на заслонка дросселя чуть-чуть приоткрыта. Но при этом объем картерных газов невысок. Поэтому для нормальной вентиляции достаточно небольшого канала. Золотник клапана в такой ситуации под воздействием большого разрежения втягивается. Но канал подачи картерных веществ перекрывается, выпуская их небольшой объем.

Количество образований в картере резко увеличивается при нажатии на педаль газа и при высоких нагрузках на двигатель. Соответственно, PCV клапан будет занимать такое положение, чтобы выпускать как можно больший объем. В таких системах обычно имеется специальный режим обратной вспышки, для которого характерен прорыв горящих газов во впускной коллектор из цилиндра. В таком случае клапан PCV вентиляции картера находится под влиянием давления, но не разрежения, что приводит к его полному закрытию. Это позволяет предупредить возможность возгорания паров топлива, накопленных в картере.

Неисправности системы вентиляции картерных газов

Поломки системы PCV могут стать причиной утечки моторного масла. Патрубки системы вентиляции, забиваясь, создают в картере Это приводит к выходу отработанных газов вместе с маслом из двигателя. Изначально масло может выступать через отверстие щупа на месте соединений и уплотнений. Самым неприятным последствием может стать выдавливание сальников. Прекращение исправной работы маслоотделителя вентиляционной системы приводит к появлению на воздушном фильтре и масляных отложений. Если же некорректно работает PCV клапан, то это может стать причиной создания обогащенной топливной смеси.

Свист клапана PCV

Тонкий, еле слышимый свист двигателя — проблема, с которой довольно часто сталкиваются владельцы иностранных автомобилей разных марок. К примеру, он часто тревожит владельцев машины «Ниссан». Клапан PCV является причиной этой неисправности. Свист появляется из-за особенностей конструкции и работы самой детали. PCV клапан заключен в пластиковый корпус, внутри которого находится шарик или поршень, поднимаемый со стороны входа воздушного потока пружиной. В нерабочем положении он пребывает в закрытом положении.

При возрастании объема картерных газов на клапан оказывается давление воздуха. Это приводит к его смещению и выпуску воздушного потока в систему. Со временем пружина и стенки корпуса загрязняются мелкими масляными частичками, из-за чего клапан перестает плотно закрываться. При нажатии педали акселератора и открытии заслонки дросселя во впускном коллекторе создается разрежение, через полученный зазор втягивается большой объем воздуха, что и становится причиной посвистывания двигателя.

Устранение свиста чисткой клапана

Клапан PCV «Лачетти» отличается невысокой стоимостью, что позволяет сэкономить на ремонте данного автомобиля. Однако для того чтобы избавиться от свиста двигателя, не обязательно прибегать к замене детали. Причиной появления стороннего звука является загрязнение клапана. Для устранения такой неисправности достаточно хорошо прочистить клапан PCV «Форда», «Ниссана» или другой машины. Конструкция детали очень простая. Однако стоит внимательно отнестись к корпусу, который на старых моделях автомобилей изготавливался из алюминия, а на новых в основном делается из пластика.

Чистка клапана PCV

Очистить клапан можно в несколько шагов:

Снятие. Для очистки клапана его необходимо извлечь. Располагается он рядом с корпусом воздушного фильтра. Клапан может находиться на крышке, крепиться к патрубкам вентиляции картера или пребывать в другом месте.
Очистка. В зависимости от материала, из которого изготовлен корпус клапана, меняется метод чистки, при этом прикладывать механические усилия не нужно. Для очистки алюминиевой детали можно выбирать любое чистящее средство: жидкость или аэрозоль, распыляемые на поверхность либо используемые в качестве очищающей ванны. В последнем случае клапан помещают в емкость, заполненную моющим средством. Для чистки пластиковых корпусов применять агрессивные составы нельзя: они могут повредить деталь, что может привести к полной ее замене.
Установка. Очищенная деталь возвращается на место и фиксируется.

Очищается легко клапан PCV: «Форд Фокус» у вас, «Ниссан» или «Ауди» — неважно. Несмотря на это, желательно доверить процесс мастерам. Качественная тщательная очистка поможет устранить неприятный свист.

Когда нужно менять клапан?

Многие владельцы импортных машин сталкиваются с необходимостью замены такой расходной детали, как клапан PCV. «Крайслер» довольно часто требует проведения такой процедуры. Симптомами того, что пора запасаться новым клапаном, являются следующие факторы:

Появление тонкого свиста под капотом авто.
Плавающий холостой ход.
Увеличение количества масла в интеркулере. Оно находится в нем и при исправном клапане PCV, но не в таких больших объемах.
Повышение расхода масла.
Снижение давления наддува. При этом автомобиль ведет себя не так, как раньше.
Из свечных колодцев, масляной горловины или щупа проступает масло. В итоге это может привести к течи сальников коленвала. Устранение такой неприятности выльется в крупную копеечку.
Из выхлопной трубы при холостых оборотах вылетают клубы темно-серого дыма.

Замена клапана PCV

После приобретения необходимых деталей можно приступать к процессу замены клапана. При этом необходимо помнить о таких нюансах:

Чтобы заменить или очистить клапан PCV, необходимо снять впускной коллектор. Процедура несложная и быстрая, достаточно иметь под рукой необходимый инструмент.
Располагается клапан сверху блока цилиндров, между их головами. Доступ к нему небольшой, но его вполне достаточно для замены.
Нижнюю часть коллектора можно не снимать полностью, достаточно немного приподнять.
К клапану PCV из-под «мозгов» автомобиля идет трубка. Ее необходимо отсоединить от второй части и снять обе половины. В итоге в маслоотделителе останется только сам клапан.
Пространство вокруг него желательно очистить. Делать это лучше всего потоком воздуха.
Выкручивается клапан против часовой стрелки. На нем обычно располагается квадратный выступ, облегчающий процесс снятия. Сделать это можно утконосами — не совсем удобно, но быстро.

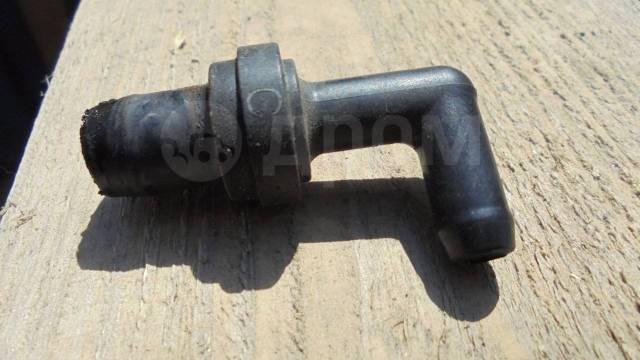

Выкрученный клапан PCV необходимо осмотреть и попробовать продуть. Сделать это можно при помощи чистого тонкого шланга. Продуваться деталь должна в сторону коллектора.
Исправный клапан лучше менять через 100 тысяч километров пробега.
Установить новый клапан и собрать все в обратном порядке.

Заодно можно проверить целостность и заменить при необходимости патрубки. Основные их неисправности:

время от времени их верхняя часть сплющивается и начинает нагнетать воздух;
соединения между шлангами начинают сифонить.

Исправляется это достаточно просто — либо заменой патрубков, либо замазыванием швов и соединений герметиком. Процесс замены клапана подробно описывается в руководстве по эксплуатации автомобиля. При этом инструкция иллюстрируется необходимыми фото.

Клапан PCV — одна из деталей системы вентиляции картера двигателя, от которой зависит исправное функционирование мотора автомобиля. Его неисправности могут привести к увеличению расхода моторного масла, ухудшению управляемости и выходу силового агрегата из строя. Предотвратить подобные последствия поможет своевременная очистка и замена клапана PCV. Осуществляются такие процедуры быстро и просто. Они не требуют больших затрат и могут быть проведены самостоятельно, без привлечения мастеров автосервиса. Работоспособность двигателя авто зависит только от его владельца.

Клапан

PCV: что это такое?

Большинство водителей Evanston кое-что знают о профилактическом обслуживании транспортных средств. Мы знаем, что необходимо регулярно заменять масло, щетки стеклоочистителя и другие жидкости. Но слышали ли вы о клапане PCV? Эту маленькую деталь автомобиля необходимо регулярно заменять, иначе она может вызвать серьезные проблемы в двигателе вашего автомобиля.

PCV означает Positive Crankcase Ventilation . Картер вмещает моторное масло и расположен в нижней части двигателя.

Когда топливо сгорает в вашем двигателе, образуются отработанные газы, которые в основном выводятся через выхлопную систему. Но некоторые из этих газов проходят мимо поршней и попадают в картер. Там эти газы могут смешиваться с моторным маслом с образованием масляного шлама, который может повредить детали двигателя автомобиля из-за коррозии и засорения каналов двигателя. Владельцам автомобилей Evanston следует сообщить, что если двигатель работает на высоких оборотах, эти газы также могут вызвать повышение давления внутри картера.Это давление, в свою очередь, может привести к повреждению прокладок и уплотнений, что приведет к утечке масла.

Отходящие газы, выходящие из двигателя, на 70% состоят из несгоревшего топлива. Раньше их выпускали из картера в атмосферу. Но, начиная с 1964 года, законы предписывали повторно улавливать эти газы. Производители начали устанавливать системы PCV, которые рециркулировали газы в систему впуска воздуха, где их можно было смешать с топливом и отправить в двигатель для сжигания.

Клапан PCV — это односторонний клапан, прикрепленный к картеру.Отработанные газы выходят из картера через клапан, но не попадают.

Со временем отходящие газы оставляют на клапане PCV отложения, которые могут склеить его. Поэтому его нужно время от времени заменять. Это недорогая часть профилактического обслуживания, о которой часто забывают, но которая может иметь очень дорогие последствия. Это хороший автомобильный совет — содержать этот маленький клапан в чистоте и исправном состоянии.

Для поддержания эффективной циркуляции система PCV также имеет сапун, через который чистый воздух поступает в картер.Этот воздух обычно фильтруется через воздушный фильтр двигателя. Но некоторые автомобили имеют отдельный воздушный фильтр для сапуна, который называется сапун. Если это касается вашего автомобиля, правильное обслуживание PCV будет включать замену этого элемента. Чтобы узнать, есть ли в вашем автомобиле такая система PCV, обратитесь к руководству по эксплуатации или обратитесь к консультанту по обслуживанию в Auto Clinic Дока Абла.

Система PCV снижает вредные выбросы транспортных средств. Техническое обслуживание в автоклинике Дока Абла простое и недорогое.Загрязненная или поврежденная система PCV может привести к серьезному повреждению двигателя для водителей Evanston.

Давайте все научимся правильно ухаживать за автомобилем. Это хорошо для наших кошельков и для окружающей среды в Иллинойсе.

Doc Able’s Auto Clinic, Inc.
936 Chicago Avenue
Evanston, Illinois 60202
847-475-3600
[email protected]
www.docable.com

Клапаны PCV — система вентиляции картера

Загрязнение масла картера увеличивается каждый раз, когда зажигается свеча зажигания.Побочные продукты взрыва бензина и воздуха — это в первую очередь оксид углерода, оксиды азота (NOx) и несгоревшие побочные продукты углеводородов. Некоторые из этих продуктов сжимаются вокруг поршневых колец и опускаются в картер; они называются продуктами сгорания. Эти газы смешиваются с парами масла в картере и сразу же начинают выделять неприятные вещества, которые могут и будут навредить вашему двигателю.

Мы должны удалить картерные продукты из картера. Но мы не можем просто выпустить их в атмосферу.Так что же нам делать?

До 1965 года у большинства легковых и небольших грузовиков было вентиляционное отверстие, часто называемое дорожной тяговой трубой, через которое выпускался воздух из картера двигателя. После 1965 года законодательство выдвинуло утвержденное правительством устройство для установки на всех транспортных средствах.

Что такое клапан PCV?

Клапан принудительной вентиляции картера (PCV) представляет собой простую систему, которая вводит фильтрованный свежий воздух в картер. Клапан PCV использует вакуум двигателя, чтобы втягивать воздух через картер и повторно вводить его обратно во впускной коллектор.Это дает несгоревшим углеводородам и оксидам азота, которые выдувают через кольца, еще один шанс для полного сгорания, а в более поздних транспортных средствах — управление системой контроля выбросов двигателя.

Эта система отлично работает и практически не требует обслуживания. Однако недостаток знаний в сочетании с тем фактом, что средний водитель не открывает капот двигателя при каждой заправке, может привести к большим проблемам. А незнание того, как и почему масло дышит, может привести к дорогостоящим счетам за ремонт вашего автомобиля.

Примерно в то время, когда мы прекратили раздавать отработанное масло для борьбы с пылью, я узнал, что вино, как и масло, должно дышать. Однажды летом, когда я был молодым, мы с другом поняли, что можем делать вино из апельсинов, выращенных здесь же.

Между прочим, в двух милях от моего дома была большая коммерческая апельсиновая винодельня. Как трудно это может быть? Мы были слишком молоды, чтобы легально покупать вино, поэтому «одолжили» апельсины для образовательных целей в роще рядом с моим домом.

Чтобы начать процесс изготовления вина, мы выделили сок из апельсинов, отфильтровали мякоть, а затем поместили сок и дрожжи в три большие пятигаллонные стеклянные бутылки.Это были бутылки, в которых когда-то доставляли родниковую воду. Мы плотно закупорили пробку и даже изготовили элементарную клетку для пробки, вроде тех, что мы видели на бутылках шампанского.

Жаль, что мы не знали о предохранительных или запорных клапанах.

Мы хранили бутылки на чердаке моего друга, вне поля зрения его родителей. В один прекрасный день дрожжи и сахар из сока сработали так, как и следовало ожидать, и сорвали пробки с бутылок, разбрызгивая прогорклым апельсиновым вином на чердаке моего друга.

Запах был ужасный. Наши матери были в ярости, и нам потребовалось два дня, чтобы вычистить все, чтобы избавиться от этого гнилого запаха. Это была простая ошибка, но последствия нашего невежества были серьезными.

Последствия незнания систем PCV также могут быть дорогостоящими. Система проста. Как профессиональный механик, я почти каждую неделю вижу, как неисправная система PCV буквально измельчает двигатель. Резиновые шланги и втулки, входящие в состав системы, могут разбухнуть и ослабить их соединение с другими частями двигателя. Результаты зависят от того, где нарушается целостность соединения.

Если соединение неплотно и воздух засасывается в трубопровод между корпусом воздушного фильтра и крышками клапанов или другой точкой всасывания, неочищенный нефильтрованный воздух попадает в картер. Это может привести к истиранию подшипников, перегрузке емкости масляного фильтра и в целом к образованию кучи мусора в двигателе. Многие из преждевременно изношенных двигателей, которые я видел, могут связывать свои отказы с длительной неисправностью системы PCV.

Если соединение на другой стороне между PCV и впускным коллектором выходит из строя, сырые продукты выброса газов выбрасываются в атмосферу. Результатом является ужасно грязный, масляный и пыльный моторный отсек, который многие из нас видели, и выброс в атмосферу многих агрессивных загрязнителей.

Незнание и невнимание к деталям сделали мой первый опыт вина моим последним. Не позволяйте, чтобы недостаток знаний и пренебрежение к простой PCV на вашем автомобиле стоили вам многих миль обслуживания от вашего современного двигателя внутреннего сгорания. Либо вы, либо ваш механик можете осмотреть всю систему всего за несколько минут. Замена шланга, втулки или PCV часто стоит менее 20 долларов. Сделайте одолжение себе и окружающей среде — проверьте и / или отремонтируйте эту жизненно важную систему на этой неделе.

Попробуйте сами: найдите под капотом белую пластиковую наклейку размером примерно 6 на 3 дюйма. В нем указаны размер двигателя, используемые системы выбросов, зазор свечи зажигания, информация о времени и другая полезная информация. Часть наклейки выглядит как дорожная карта с цветными линиями.

Ищите PCV, игнорируя странные сокращения, такие как EGR, MAP или VSERV. Если вы можете найти клапан PCV на двигателе, следуйте карте и проверьте все шланги и соединения на вздутие или трещины. Замените все части, которые были расшатаны, треснуты, набухли или покрыты моторным маслом. В общем, если нет признаков утечки масла, проблем быть не должно. Неисправные клапаны PCV могут быть источником утечки и могут вызвать утечки в других прокладках вашего двигателя. Если сомневаетесь, обратитесь к профессионалу.

Что означает отказ клапана PCV в автомобилях BMW?

BMW — это топовый и качественный автомобиль. Независимо от того, что вы выберете, вы знаете, что получите надежный автомобиль. Вы сможете рассчитывать на свой BMW долгие годы, потому что уровень производительности устанавливает стандарт, который заставляет другие бренды стараться не отставать.Помимо более высоких стандартов производительности, каждая модель BMW отличается элегантным дизайном, который легко идентифицировать. Вы и ваш BMW будете выделяться независимо от того, какую модель вы выберете.

Однако, как и в любом другом автомобиле, по мере старения вашего BMW некоторые детали могут выходить из строя. Одна деталь, за которой вы захотите следить, чтобы избежать проблем в будущем, — это клапан PCV .

Что такое клапан PCV

Клапан PCV также известен как клапан принудительной вентиляции картера .Как следует из названия, клапан PCV отвечает за удаление воздуха из картера. Это ключевая часть процессов , выбросы , потому что он отправляет частично сгоревшие газы обратно в камеру сгорания, чтобы их можно было использовать снова. Основная цель клапана PCV состоит в том, чтобы направить дополнительные газы обратно для использования во второй раз, уменьшая расход газа на , а также помогая не допустить попадания этих газов в окружающую среду.

Клапан PCV имеет много преимуществ для вашего BMW.Во-первых, это устраняет выбросов картера . Это означает, что ваш BMW будет меньше выхлопных газов, потому что он снова используется. Еще одним преимуществом является то, что сохранит систему сухой и без влаги . Это связано с тем, что системе требуется постоянный поток воздуха, чтобы газы возвращались в камеру сгорания. Третье преимущество заключается в том, что масло в вашем BMW будет иметь увеличенный срок службы, потому что клапан PCV поможет свести к минимуму образование осадка , который повредит двигатель.

Последнее и, возможно, самое важное преимущество клапана PCV состоит в том, что он защищает двигатель от любых обратных вспышек . Клапан PCV закроется, так что пламя обратного пламени не достигнет картера. Это важно, потому что, если пламя достигнет картера, пары могут воспламениться и вызвать серьезные повреждения.

Признаки отказа клапана PCV

Есть несколько признаков, на которые вы можете обратить внимание, когда дело доходит до определения неисправности вашего клапана PCV.Во-первых, клапан PCV может выйти из строя, если он забьется или застрянет в закрытом положении. Если бы это произошло, ваш BMW предупредил бы вас несколькими способами. В двигателе будет вытекать масло , в двигателе начнет накапливаться осадок , а в двигателе может произойти выброс . Все эти три реакции указывают на то, что клапан PCV застрял в закрытом положении или забит.

Второй способ, по которому клапан PCV может выйти из строя, — это застревание в открытом положении или отсоединение шланга .Обе эти вещи могут вызвать утечку вакуума. Некоторые из этих симптомов включают пропуски зажигания в двигателе на холостом ходу, повышенный расход масла и наличие масла в клапане PCV. Индикатор проверки двигателя также загорится, если клапан PCV остается в открытом положении.

Крепление клапана PCV

Если вы обнаружили один из этих симптомов, пора обратиться к специалисту по обслуживанию вашего BMW. European Motor Cars , до которого удобно добираться из районов Spring Valley , Summerlin , Henderson , North Las Vegas и Las Vegas, NV , — это место, где вы сможете найти высококвалифицированные и надежные специалисты. Все наши технические специалисты будут гордиться тем, что обслуживают ваш BMW быстро и по доступной цене. Вы получите дилерских услуг без необходимости платить по их высоким ценам. Мы будем работать с вами на протяжении всего процесса и позаботимся о том, чтобы вы были довольны действиями, которые нам нужно будет предпринять, чтобы отремонтировать ваш неисправный клапан PCV.

В нашем офисе у нас есть все необходимые инструменты и оборудование для оценки и решения любой проблемы, которая может возникнуть в вашем BMW или любом другом европейском автомобиле.Наши опытные специалисты найдут время, необходимое для решения проблемы и как можно скорее отправят вас и ваш BMW обратно в дорогу.

* Изображение BMW M2 предоставлено: teddyleung.

Система принудительной вентиляции картера (PCV)

Система принудительной вентиляции картера (PCV) снижает выброс картерных газов из двигателя. Около 20% общих выбросов углеводородов (УВ), производимых автомобилем, составляют выбросы газов, которые проходят мимо поршневых колец и попадают в картер. Чем выше пробег двигателя и чем больше износ поршневых колец и цилиндров, тем больше прорыв в картер.

До изобретения PCV продувочные пары просто выбрасывались в атмосферу через «дорожную тяговую трубу», которая выходила из вентиляционного отверстия в клапанной крышке или крышке долины вниз к земле.

В 1961 году первые системы PCV появились на автомобилях Калифорнии. Система PCV использовала всасывающий вакуум, чтобы отводить продувочные пары обратно во впускной коллектор.Это позволило повторно сжечь углеводороды и устранить выбросы паров как источник загрязнения.

Система оказалась настолько эффективной, что «открытые» системы PCV были добавлены к большинству автомобилей по всей стране в 1963 году. Открытая система PCV втягивает воздух через сетчатый фильтр внутри крышки маслозаливной горловины или сапун на крышке клапана. Поток свежего воздуха через картер помог удалить влагу из масла, продлить срок службы масла и уменьшить образование отложений. Единственным недостатком этих ранних открытых систем PCV было то, что продувочные пары могли сохранять резервную копию при высоких оборотах двигателя и нагрузках и уходить в атмосферу через крышку маслозаливной горловины или сапун крышки клапана.

В 1968 году «закрытые» системы PCV были добавлены в большинство автомобилей. Впускное отверстие сапуна было перемещено внутри корпуса воздухоочистителя, поэтому при поддержании давления оно переливается в воздухоочиститель и всасывается в карбюратор. Пары не уходят в атмосферу.

Типовая система PCV .
КАК РАБОТАЕТ ПВХ
Основным компонентом системы PCV является клапан PCV, простой подпружиненный клапан со скользящей цапфой внутри.Штифт сужается, как пуля, поэтому он будет увеличивать или уменьшать поток воздуха в зависимости от своего положения внутри корпуса клапана. Движение иглы вверх и вниз изменяет отверстие отверстия для регулирования объема воздуха, проходящего через клапан PCV.
Клапан PCV обычно расположен в крышке клапана или впускной канавке и обычно вставляется в резиновую втулку. Расположение клапана позволяет ему вытягивать пары изнутри двигателя, не всасывая масло из картера (перегородки внутри крышки клапана или крышки впадины отклоняются и помогают отделить капли масла от выходящих паров).
Шланг соединяет верхнюю часть клапана PCV с вакуумным отверстием на корпусе дроссельной заслонки, карбюраторе или впускном коллекторе. Это позволяет откачивать пары непосредственно в двигатель, не забивая корпус дроссельной заслонки или карбюратор.
Поскольку система PCV втягивает воздух и продувочные газы во впускной коллектор, она оказывает такое же влияние на топливно-воздушную смесь, как и утечка вакуума. Это компенсируется калибровкой карбюратора или системы впрыска топлива.Следовательно, система PCV не оказывает чистого влияния на экономию топлива, выбросы или работу двигателя — при условии, что все работает правильно.
ПРЕДУПРЕЖДЕНИЕ: Удаление или отключение системы PCV в попытке улучшить работу двигателя ничего не дает и является незаконным. Правила EPA запрещают вмешательство в любое устройство контроля выбросов. Отключение или отключение системы PCV также может привести к накоплению влаги в картере, что сократит срок службы масла и будет способствовать образованию шлама, повреждающего двигатель.
КАК ПОТОК PCV ИЗМЕНЯЕТСЯ В ЗАВИСИМОСТИ ОТ СКОРОСТИ ДВИГАТЕЛЯ И НАГРУЗКИ
Расход клапана PCV откалиброван для конкретного двигателя. Следовательно, для нормальной работы системы клапан PCV должен регулировать расход при изменении рабочих условий.
Когда двигатель выключен, пружина внутри клапана закрывает штифт, чтобы герметизировать картер и предотвратить выход любых остаточных паров в атмосферу.
Когда двигатель запускается, разрежение во впускном коллекторе притягивает стержень и всасывает клапан PCV.Штифт подтягивается к пружине и перемещается в самое верхнее положение. Но заостренная форма иглы не позволяет добиться максимального потока в этом положении. Вместо этого он ограничивает поток, чтобы двигатель работал на холостом ходу плавно.
То же самое происходит во время замедления, когда всасываемый вакуум высокий. Штифт вытягивается полностью вверх, чтобы уменьшить поток и свести к минимуму влияние прорыва на выбросы при торможении.
Когда двигатель движется при небольшой нагрузке и при частичном открытии дроссельной заслонки, уменьшается всасываемый вакуум и меньшее усилие на цапфе.Это позволяет стержню скользить вниз до среднего положения и пропускать больший воздушный поток.
В условиях высокой нагрузки или резкого ускорения разрежение на всасывании падает еще больше, позволяя пружине внутри клапана PCV толкать игольчатый клапан еще ниже до положения максимального потока. Если продувочное давление нарастает быстрее, чем может справиться система PCV, избыточное давление возвращается через шланг сапуна к воздухоочистителю, всасывается обратно в двигатель и сжигается.
В случае обратного зажигания двигателя резкое повышение давления во впускном коллекторе дует обратно через шланг PCV и захлопывает штифт.Это предотвращает прохождение пламени обратно через клапан PCV и возможное воспламенение паров топлива внутри картера.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ PCV
Поскольку система PCV относительно проста и требует минимального обслуживания, ее часто упускают из виду. Обычный интервал замены для многих клапанов PCV составляет 50 000 миль, однако многие двигатели никогда не заменяли клапан PCV. В руководствах владельцев многих поздних моделей даже нет рекомендованного интервала замены клапана PCV.В руководстве может содержаться только предложение «осматривать» систему периодически.
На многих автомобилях 2002 года и более новых с OBD II система OBD II контролирует систему PCV и проверяет расход один раз в течение каждого цикла движения. Но в старых системах OBD II и OBD I система PCV НЕ контролируется. Таким образом, проблема с системой PCV на автомобиле до 2002 года, вероятно, не приведет к включению MIL (индикаторной лампы неисправности) или установке диагностического кода неисправности (DTC).
Клапаны
PCV могут служить долго, но со временем они могут изнашиваться или засоряться, особенно если владелец транспортного средства пренебрегает регулярной заменой масла и в картере скапливается осадок.Тот же осадок и масляный лак, которые склеивают двигатель, также могут засорить клапан PCV.
ПРОБЛЕМЫ PCV
Самая распространенная проблема, с которой сталкиваются системы PCV, — это закупорка клапана PCV. Скопление отложений горючего и масляного лака и / или шлама внутри клапана может ограничить или даже заблокировать поток паров через клапан. Закрытый или забитый клапан PCV не может вытягивать влагу и продувочные пары из картера. Это может привести к образованию осадка, повреждающего двигатель, и к резервному давлению, которое может вызвать утечку масла через прокладки и уплотнения.Потеря воздушного потока через клапан также может привести к тому, что топливно-воздушная смесь станет богаче, чем обычно, что приведет к увеличению расхода топлива и выбросов. То же самое может произойти, если стержень внутри клапана PCV закроется.
Если стержень внутри клапана PCV заедает или пружина ломается, клапан PCV может пропускать слишком много воздуха и обеднять смесь холостого хода. Это может вызвать резкий холостой ход, резкий запуск и / или обеднение зажигания (что увеличивает выбросы и расход топлива). То же самое может произойти, если шланг, соединяющий клапан с корпусом дроссельной заслонки, карбюратором или впускным коллектором, отсоединится, потрескается или протекает.Неплотный или негерметичный шланг позволяет воздуху без дозирования попадать в двигатель и нарушать топливную смесь, особенно на холостом ходу, когда смесь холостого хода наиболее чувствительна к утечкам вакуума.
На автомобилях последних моделей с компьютерным управлением двигателем система управления двигателем обнаруживает любые изменения в топливно-воздушной смеси и компенсирует их путем увеличения или уменьшения краткосрочной и долгосрочной корректировки топлива (STFT и LTFT). Небольшие корректировки не вызывают проблем, но большие корректировки (более 10-15 отрицательных или положительных значений) обычно устанавливают DTC для обедненной или богатой смеси и включают контрольную лампу неисправности.
Проблемы могут также возникнуть, если кто-то установит неправильный клапан PCV для приложения. Как мы уже говорили ранее, расход клапана PCV откалиброван для конкретного двигателя. Два клапана, которые выглядят одинаковыми снаружи (одинаковый диаметр и одинаковые штуцеры для шлангов), могут иметь внутри разные игольчатые клапаны и пружины, что дает им очень разные скорости потока. Клапан PCV, который пропускает слишком много воздуха, будет обеднять топливно-воздушную смесь, в то время как клапан, который течет слишком мало, обогатит смесь и увеличит риск скопления осадка в картере.
Остерегайтесь дешевой замены клапанов PCV. Они могут отличаться от клапана OEM PCV. Качественные сменные клапаны PCV под торговой маркой калибруются точно так же, как и оригинальные клапаны, и предназначены для обеспечения длительной безотказной работы.

Клапан PCV обычно располагается на клапанной крышке или головке блока цилиндров.
Вытяните клапан (оставьте шланг подсоединенным) и нащупайте вакуум
пока двигатель работает на холостом ходу.Отсутствие вакуума указывает на засорение клапана PCV.

ПРОВЕРКИ КЛАПАНА PCV
Есть несколько способов проверить клапан PCV:
1. Снимите клапан и встряхните его. Если он дребезжит, значит, стержень внутри не застрял и через клапан должен поступать воздух. Но нет никакого способа узнать, ослаблена ли пружина или сломана, или же скопление лака и отложений внутри клапана ограничивает поток.
2. Проверьте вакуум, удерживая пальцем конец клапана, пока двигатель работает на холостом ходу.Этот тест сообщает вам, достигает ли клапан вакуума, но не показывает, работает ли клапан правильно. Если вы не чувствуете вакуума, это означает, что клапан или шланг забиты и их необходимо заменить.
3. Используйте расходомер, чтобы проверить работу клапана. Этот метод является лучшим, поскольку он проверяет как вакуум, так и поток воздуха.
Объем воздуха, который вытягивается из картера системой PCV, важен, потому что требуется определенный поток воздуха для удаления выходящих паров и влаги. Это предотвращает попадание влаги в масло и образование отложений в картере. Однако слишком большой поток воздуха может нарушить воздушно-топливную смесь в двигателе. Это также может увеличить расход масла.
Чтобы проверить поток воздуха через клапан PCV , вы можете выполнить любое из следующих действий:
Пережать или заблокировать вакуумный шланг к клапану PCV при работающем двигателе на холостом ходу. Обороты холостого хода двигателя обычно должны упасть примерно на 50-80 об / мин, прежде чем частота вращения холостого хода исправится сама собой (или вы можете отключить двигатель управления частотой вращения холостого хода, чтобы он не влиял на скорость холостого хода во время этого теста).Если скорость холостого хода не меняется, проверьте клапан PCV, шланг и сапун на предмет препятствий или закупорки. Более сильное изменение будет указывать на слишком большой поток воздуха через клапан PCV. Проверьте номер детали на клапане PCV, чтобы убедиться, что он правильный для двигателя. Неправильный клапан может пропускать слишком много воздуха. Если номер детали отсутствует, замените клапан новым (который соответствует спецификациям OEM) и повторите попытку.
Измерьте величину разрежения в картере. При нормальной рабочей температуре двигателя заблокируйте сапун PCV или вентиляционное отверстие двигателя (обычно шланг, идущий от корпуса воздухоочистителя к крышке клапана на двигателе).Вытащите щуп и подсоедините манометр к трубке щупа. Типичная система PCV должна создавать вакуум в картере на холостом ходу от 1 до 3 дюймов. Если вы видите значительно более высокое значение вакуума, вероятно, прокладка впускного коллектора протекает и создает разрежение в картере (замените протекающую прокладку впускного коллектора). Если вы не видите вакуума или обнаруживаете повышение давления в картере, система PCV засорена или неисправна. недостаточное количество воздуха через картер, чтобы избавиться от выхлопных паров.
ПРИМЕЧАНИЕ: Если двигатель имеет негерметичный масляный поддон, крышку клапана или прокладку впускного коллектора или негерметичные уплотнения коленчатого вала, он не сможет создать большой вакуум в картере, потому что он втягивает наружный воздух (что также не фильтруется и может еще больше загрязнить масло).
Чтобы найти утечку воздуха в картер, вы можете слегка нагнетать (не более 1–3 фунтов на кв. Дюйм) в картер заводским воздухом через трубку маслоизмерительного щупа, крышку маслозаливной горловины или сапун после закрытия всех остальных вентиляционных отверстий.Не используйте большее давление воздуха, чем это, иначе вы можете создать утечки там, где их не было раньше. Затем используйте распылитель, чтобы разбрызгать мыльную воду вокруг швов прокладок и уплотнений. Если вы видите пузыри, значит, вы обнаружили утечку воздуха (при необходимости замените прокладку или уплотнение).
Дымовая машина также отлично подходит для поиска утечек в картере и вакуума. Дымовая машина генерирует дымообразный пар при нагревании минерального масла. Затем туман может подаваться во впускной коллектор для проверки утечек вакуума во впускном коллекторе или в картер для проверки на предмет внутренних утечек воздуха в двигателе.Любая утечка позволит дыму выйти, и вы увидите дым снаружи двигателя.
СОВЕТЫ ПО ЗАМЕНЕ PCV
При замене клапана PCV убедитесь, что новый клапан такой же, как и оригинал. Внешний вид может вводить в заблуждение, поскольку клапаны, которые выглядят одинаково снаружи, могут быть откалиброваны по-разному внутри. Если новый клапан не обладает такими же характеристиками потока, как исходный, это может снизить выбросы и вызвать проблемы с управляемостью.
Шланг PCV, который соединяет клапан PCV с двигателем, также следует заменять при замене клапана. Используйте только шланг, одобренный для использования с PCV.

Клапаны PCV направленные. Установить клапан паров картера так
поток из клапанной крышки или ГБЦ в шланг, идущий к
впускной коллектор, карбюратор или корпус дроссельной заслонки.
ПРИМЕЧАНИЕ. Не можете найти свой клапан PCV? Некоторые двигатели не имеют клапана PCV, но используют систему вентиляции картера с фиксированным отверстием масло / пароотделителя.Сепаратор функционирует аналогично клапану PCV, но внутри нет подвижного стержня или пружины. Сепаратор — это просто небольшая коробка с несколькими перегородками внутри и калиброванным отверстием, которое позволяет всасывающему вакууму втягивать продувочные пары обратно во впускной коллектор. Как и клапан PCV, сепаратор может забиваться лаком и шламом, вызывая проблемы с управляемостью и выбросами.

Другие статьи о выбросах:
Рециркуляция выхлопных газов (EGR)
Система контроля за испарительными выбросами EVAP
Понимание проблем с управляемостью и выбросами с помощью OBD II
Устранение сбоев в работе выхлопных газов
Все о бортовой диагностике II (OBD II)
Обзор основных систем контроля выбросов
Выхлоп
Поиск и устранение неисправностей катализатора P0420 Код
Каталитические преобразователи
Диагностика управляемости: пропуски зажигания
Искровое детонация (детонация)
Обнаружение и устранение утечек вакуума
Понимание датчиков кислорода (O2)
Датчики топлива
WRA5000 Определение проблем с выбросами (датчики O2)
Обновление тестирования выбросов
Щелкните здесь, чтобы узнать больше автомобильных технических статей
Когда следует заменять клапан PCV в вашем Mini?
Когда следует заменять клапан PCV в вашем Mini?
8 декабря 2019 г. cerronesadmin
Minis предлагает идеальный баланс между весельем и забавой, практичностью и эффективностью.Под красочным внешним видом вашего Minis ’скрывается качественная машина, которая редко подведет вас. Однако даже в автомобиле, изготовленном по самым строгим стандартам, могут возникнуть проблемы при достаточном естественном износе. Эти проблемы могут быть значительно ускорены из-за плохих привычек и практики обслуживания. Одна из основных проблем, которые, как известно, разрабатывают Minis, — это отказы и отказы клапанов PCV.
Имея это в виду, в этой статье мы подробно рассмотрим ваш клапан Minis PCV , узнаем, что это такое, почему он важен, и обсудим признаки и симптомы, которые сигнализируют о необходимости обслуживания.
Что такое клапан PCV?
Клапан PCV был представлен на автомобилях примерно в то же время, когда Mini был представлен миру в 1960-х . Клапан предложил идеальное решение проблемы картерных газов . Карданные газы — это несгоревшее топливо , которое вытекает из двигателя автомобиля . Эти газы очень токсичны и способны буквально разъедать салон автомобиля.
Клапан PCV, Positive Crankcase Ventilation , был разработан как идеальное решение этой проблемы.Он предназначен для откачивания неизрасходованного топлива из картера и повторного использования несгоревшего топлива, отправляя его обратно в двигатель для повторного зажигания .
Когда этот клапан выходит из строя, токсичные газы могут оставаться в системе вашего двигателя и вызывать неисчислимые повреждения, которые могут даже привести к катастрофическому полному отказу двигателя в вашем Mini.
Когда заменять клапан PCV
Наиболее частой частью клапана PCV, требующей замены, является фильтр .Этот фильтр улавливает токсичное топливо до того, как оно сможет повредить ваш автомобиль. Этот фильтр необходимо заменять как минимум каждые 60 000 миль, хотя стоит отметить, что многие механики рекомендуют делать это раньше. В течение срока службы фильтр, как и весь клапан PCV, должны обслуживаться профессиональным механиком. Клапан в целом не имеет рекомендуемых сроков для замены, но должен быть заменен по мере необходимости.
Признаки проблем с клапаном PCV
Ухаживать за своим клапаном PCV довольно просто, так как нужно знать только 2 ключевых момента.Эти две проблемы: засорение фильтра и отказ клапанного механизма . Давайте подробнее рассмотрим оба эти вопроса.
Проблемы с фильтром
Признаки и симптомы засорения фильтра, нуждающегося в замене, включают:
Повышение давления внутри двигателя
Отказ или неисправность уплотнений или прокладок
Утечка моторного масла
Черный дым выходит из выхлопной трубы
Увеличение или накопление шлама двигателя
Заметная влага из-под капота
Пульсирующий двигатель
обедненный пропуски зажигания в двигателе
Отложения масла внутри датчика массового расхода воздуха
Повышенный расход масла
Эти симптомы часто могут быть вызваны неисправностями других деталей, поэтому, если вы обнаружите любую из этих проблем, вам необходимо обратиться за помощью к профессиональному механику Diagnostic .
Отказ клапана
Неисправность клапана PCV часто может быть ошибочно диагностирована как проблема с датчиком массового расхода воздуха, поскольку обе системы тесно связаны. Поэтому, если вы заметили какой-либо из перечисленных ниже симптомов, вам следует как можно скорее связаться со своим механиком, чтобы выяснить первопричину ваших симптомов:

Пропуски зажигания в двигателе, которые чаще всего возникают при работе автомобиля на холостом ходу

Плохое соотношение воздуха к топливу , обычно приводящее к обедненным пропускам зажигания
Моторное масло обнаружено внутри клапана
Заметное увеличение расхода масла
Сложность двигателя или проблемы
Неровная работа и на холостом ходу

Замена клапана PCV

Поскольку клапан PCV необходим для обеспечения работоспособности вашего двигателя

, важно, чтобы ваш клапан PCV успешно ремонтировался или обслуживался опытным механиком . Это очень доступный ремонт, если не будут обнаружены другие проблемы.
Если вам требуется обслуживание клапана PCV, доставьте свой Mini в Cerrone’s European по адресу Redwood, CA . Вы можете легко записаться на прием онлайн или позвонить нам сегодня, и мы будем рады работать с вашим графиком. Вы также можете зайти на консультацию к одному из наших технических специалистов . В Cerrone’s мы предлагаем 10% скидку всем новым клиентам.
* Изображение автомобиля MINI Cooper предоставлено: bruev.
Система PCV и детали сапуна
Система PCV (принудительная вентиляция картера) направляет вредные пары картера в воздухозаборник контролируемым образом, чтобы их можно было сжечь вместе с топливно-воздушной смесью. Эти газы должны выходить из картера, иначе может возникнуть давление, что приведет к выходу из строя прокладок и уплотнений, что приведет к утечкам, а также для предотвращения загрязнения масла, которое может снизить эффективность масла и срок его службы.
Все двигатели, независимо от того, новые они или в хорошем состоянии, имеют определенное количество «прорывов», когда часть газов из камер сгорания выходит за поршневые кольца и стенки цилиндров.Это вызывает повышение давления внутри картера, который, если бы не был предусмотрен выход для выхода, вместо этого выходил бы через уплотнения и прокладки, вызывая утечки моторного масла. Эти газы также смешиваются с влагой в картере с образованием соединений, разрушающих моторное смазочное масло, вызывая образование шлама. В прошлом этим газам позволяли выходить из блока цилиндров через «дорожную вытяжную трубу», но, поскольку они содержат углеводороды (УВ), когда в 1950-х годах стало известно, что углеводороды являются основной причиной смога, был разработан новый метод устранения смога. была нужна вентиляция.
PCV была самой ранней системой контроля выбросов, впервые появившейся на автомобилях в 1961 году. В этой системе воздух поступает в картер через трубку сапуна картера. Воздух фильтруется либо воздушным фильтром двигателя, либо специальным фильтрующим элементом сапуна картера. Поступающий свежий воздух смешивается с парами картера и вытягивается из картера во впускной коллектор, где он смешивается с поступающей воздушно-топливной смесью и сжигается в камерах сгорания. Клапан PCV используется для регулирования потока паров.Он содержит ограничитель и легкую пружину.
На холостом ходу образуется небольшой прорыв, но вакуум во впускном коллекторе высокий. Из-за высокого уровня вакуума ограничитель прижимается к пружине, ограничивая поток паров. При низких нагрузках на двигатель, например, на крейсерской скорости, меньшее разрежение в коллекторе приводит к позиционированию ограничителя, чтобы обеспечить умеренный поток паров. В условиях высокой нагрузки двигателя, такой как ускорение, наблюдается более высокая степень прорыва, но также минимальный вакуум в двигателе.В этих условиях клапан PCV обеспечивает максимальный поток паров во впускной коллектор.
Драйверы: пора ли заменить клапан PCV?
Повышенная экономия топлива имеет два преимущества: требуется меньше топлива и меньше выбросов. легковых и грузовых автомобилей работают чище, чем когда-либо. Автовладельцы могут не осознавать, что первое устройство по борьбе с загрязнением, утвержденное федеральным законодательством, появилось почти пятьдесят лет назад.
Владельцы автомобилей, жившие в начале 60-х, могут помнить, что клапан PCV был установлен на автомобилях модели 1964 года.Стойка PCV Положительная вентиляция картера . Картер — это нижняя часть двигателя, в которой находится коленчатый вал и где живет моторное масло. Коленчатый вал соединен с поршнями, приводящими в действие двигатель.
Когда топливо сгорает в двигателе, оно толкает поршни вниз, а коленчатый вал вращается и передает мощность на трансмиссию. Некоторые взрывоопасные газы от сгорания проталкиваются мимо поршней в картер.
Сейчас этот газ составляет около 70% несгоревшего топлива. Если бы ему было позволено оставаться в картере, оно бы загрязнило масло и быстро превратило бы его в отстой. Ил подобен вазелину и забивает каналы в двигателе, что приводит к его повреждению.
Кроме того, повышение давления приведет к повреждению уплотнений и прокладок. Итак, в прежние времена был просто шланг, который выводил воздух из картера. Очевидно, это не очень хорошо для качества воздуха в Гиг-Харборе, штат Вашингтон.

Войдите в клапан PCV. Это небольшой односторонний клапан, который выпускает газы из картера и направляет их обратно в систему впуска воздуха, где они снова сжигаются в двигателе. Свежий воздух поступает в картер через сапун. Это способствует хорошей циркуляции в картере. И это избавляет от плохого воздуха. Однако, как вы понимаете, клапан со временем забивается.
Водители, которые то и дело пропускают замену масла, заметят, что клапан PCV забивается еще быстрее. Если клапан PCV заедает в вашем, газы также не будут циркулировать, что приведет к увеличению давления в картере.

Работа системы вентиляции, маслоуловитель и клапан PCV

Введение

Схемы работы системы вентиляции картера

Проблема нагара в системе

Решение проблемы нагара

Устройство маслоуловителя и принцип работы

Топливный фильтр как дешевая замена

Вентиляция картера, патрубок, клапан, PCV. (Р)

Subaru Forester | Система управляемой вентиляции картера (PCV)

Как проверить клапан вентиляции картера Шевроле Лачетти

Клапан pcv на ваз – АвтоТоп

Доработка системы вентиляции картерных газов Калина 8 клапанов

Видео

Как очистить систему вентиляции картера на ВАЗ 2110-ВАЗ 2112?

Принцип работы СВКГ

Устройство СВКГ в Лада Приора

Очистка СВКГ в Лада Приора

Минусы СВКГ в Лада Приора

Функции клапана PCV (вентиляции картера) Шевроле Лачетти

За что отвечает клапан pcv. Признаки неисправности клапана вентиляции картера (PCV)

Что это за услуга?

Имейте ввиду

Насколько это важно

Основные причины, почему это происходит

Перечень основных работ:

Для чего нужен клапан вентиляции картерных газов?

Где находится клапан вентиляции картерных газов?

Неисправности клапана вентиляции картерных газов

Для чего нужен клапан PCV

Как проверить клапан PCV

Глушить клапан PCV или нет

Замена клапана PCV

Виды систем вентиляции картера

Работа системы PCV

Клапан PCV – особенности конструкции

Признаки неисправности системы вентиляции картерных газов

Для чего нужна система PCV?

Открытая система

Приточная открытая система

Замкнутая проточная система

Замкнутая вытяжная система

Конструкция системы PCV

Где находится клапан PCV?

Особенности конструкции клапана PCV

Неисправности системы вентиляции картерных газов

Свист клапана PCV

Устранение свиста чисткой клапана

Чистка клапана PCV

Когда нужно менять клапан?

Замена клапана PCV

PCV: что это такое?

Клапаны PCV — система вентиляции картера

Что такое клапан PCV?

Что означает отказ клапана PCV в автомобилях BMW?

Что такое клапан PCV

Признаки отказа клапана PCV

Крепление клапана PCV

Система принудительной вентиляции картера (PCV)

КАК РАБОТАЕТ ПВХ

КАК ПОТОК PCV ИЗМЕНЯЕТСЯ В ЗАВИСИМОСТИ ОТ СКОРОСТИ ДВИГАТЕЛЯ И НАГРУЗКИ

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ PCV

ПРОБЛЕМЫ PCV

ПРОВЕРКИ КЛАПАНА PCV

СОВЕТЫ ПО ЗАМЕНЕ PCV

Другие статьи о выбросах:

Когда следует заменять клапан PCV в вашем Mini?

Когда следует заменять клапан PCV в вашем Mini?

Что такое клапан PCV?

Когда заменять клапан PCV

Признаки проблем с клапаном PCV

Проблемы с фильтром

Отказ клапана

Замена клапана PCV

Система PCV и детали сапуна

Драйверы: пора ли заменить клапан PCV?

Добавить комментарий Отменить ответ
