Для чего нужен обратный клапан на бензонасосе и как его самостоятельно заменить
Обратный клапан в бензонасосе автомобиля не допускает критического повышения давления в магистрали топливоподачи. Эта деталь обеспечивает стабильную работу ДВС в режиме холостого хода. Нормально функционирующая арматура предотвращает разрывы магистральных каналов. В схему топливных систем автомобилей с двигателями инжекторного и карбюраторного типа входят обратные клапаны давления топлива (ОКДТ).
Что представляет собой обратный клапан
Обратный клапан в топливной системе должен пропускать топливо только в одну сторону. Это основное назначение ОКДТ. При неработающем бензонасосе устройство автоматически запирает обратный топливопровод, чтобы неиспользованное горючее не перетекало в бак.
При исправно работающей арматуре значение давления в трубах магистрали после остановки ДВС долго не падает. Деталь небольшого размера откалибрована. В составе конструкции несколько элементов:
- корпус с выходами;
- клапан шарикового типа с седлом, выполненным из мягкого металла;
- мембрана;
- пружина.
Улучшение пусковых характеристик ДВС — главная функция выпускного клапана. Рабочая деталь, установленная в определенном месте топливной магистрали, поддерживает оптимальное значение остаточного давления.
Понять, как работает установленный на рампу клапан, не сложно:
- При работающем ТНВД ОКДТ не препятствует движению топлива в прямом направлении.
- Когда бензонасос отключается ( при остановке двигателя), в магистрали возникает обратный ток рабочей жидкости.
- Обратный ток топлива создает давление, которое запирает клапан.
- Топливо остается в магистрали, создавая остаточное давление.
От маленького устройства зависит работа всей топливной системы транспортного средства. Если в магистрали отсутствует остаточное давление, при каждом запуске двигателя его приходится создавать. Водитель вынужден тратить дополнительное время на прокрутку стартера.
Как найти устройство
Есть модели, в которых клапан вмонтирован в корпус топливной рампы. Распространенное место монтажа — участок топливной магистрали, находящийся между инжекторами и баком.
Есть транспортные средства, в которых деталь вмонтирована прямо в корпус бензонасоса. У современных автомобилей, оснащенных системой предпускового подогрева топлива, корпус ОКДТ размещен до предпускового подогревателя. Место установки связано с маркой машины:
Марка (модель) | Где установлен ОКДТ |
Рено Магнум | В промежутке межу топливными насосами
|
Tatra | |
КАМАЗ 740 | |
Грузовики Магнум | До системы подогрева |
ВАЗ 2114 | Бензонасос
|
ВАЗ 2110 (16-клапанная модель) |
В старых автомобилях бензонасос устанавливали на блок цилиндров. Его оснащали герметичным выпускным клапаном, чтобы неиспользованное горючее не перетекало назад в бак.
Почему ОКДТ путают с РДТ
Многие автолюбители считают обратным клапаном регулятор давления топлива (РДТ). На деле это разные по конструкции и назначению детали. Клапаны РДТ бывают двух видов:
- модулированные атмосферным давлением;
- вакуум-модулированные.
Назначение РДТ — удерживать определенный уровень давления в трубах. Его устанавливают в топливные магистрали двигателей двух видов — дизельном, инжекторном. Клапан регулятора давления всегда работает параллельно с ОКДТ.
В транспортных средствах с «обраткой» участок монтажа клапана, регулирующего давление, расположен на топливной рампе. Он находится между топливной направляющей и возвратным трубопроводом. Если обратная магистраль отсутствует в схеме, деталь устанавливают в корпусе топливного бака. От исправной работы устройства зависит производительность форсунок и стабильная работа двигателя.
Признаки неисправности
О неисправности топливной системы свидетельствуют характерные признаки:
- после простоя двигатель нестабильно запускается;
- топлива расходуется больше;
- идет дым из выхлопной трубы при разгоне;
- при ТО зафиксировано повышенное содержание CH и CO.
Признаки неисправного обратного клапана в бензонасосе:
- мотор на минимальных оборотах работает нестабильно;
- чтобы запустить двигатель, приходится многократного вращать стартер, одновременно нажимая педаль газа;
- топливные шланги подтекают, подтяжка хомутов не решает проблему;
- в режиме холостого хода резко меняются обороты.
Способы диагностики неисправности
Чтобы самостоятельно проверить клапан «обратки», измеряют давление топлива в разных частях топливной системы. Для проведения диагностики нужен манометр. Измерительный инструмент подключают к конкретному участку топливной магистрали.
Замер помогает определить, что неисправно — РДТ или обратный клапан. Если при выключении зажигания, значение давления на экране манометра не соответствует эталонному, то замена обратного клапана бензонасоса поможет восстановить нормальную работу силового агрегата.
Замечание!Эталонные значения в разных отделах топливной системы: 3,2 бар — норма для бензонасоса, для топливной рампы — 2–3 атм. Резкое падение давления — признак неисправности.
Бывалые автолюбители проводят замер в следующей последовательности:
- вечером подключают манометр;
- машину сначала заводят, потом глушат;
- утром проверяют давление, сверяют его с минимальным значением, указанным в книжке. Если манометр показывает меньше нормы, обратному клапану требуется ремонт или замена.
Второй способ диагностики не требует замеров. Его применяют при нестабильной работе ДВС, если магистраль, по которой подается топливо, выполнена из мягкого материала.
Во время диагностики находят шланг, по которому горючее перемещается в обратном направлении. Пережимают трубку и в этот момент оценивают, как работает мотор. Если режим работы цилиндров соответствует норме, а обороты растут, значит, клапан не удерживает давление, его можно смело менять.
Почему ОКДТ не работает
Причин появления характерных признаков неисправности обратного клапана несколько. По статистике, чаще всего выходят из строя некачественные изделия. Подделки под известные бренды китайского производства долго не работают. Заводской брак — стандартная причина поломки.
Замечание!Плохой бензин вредит всем узлам топливной системы: приходят в негодность фильтры, регулятор давления, обратный клапан.
Износ детали (выработка ресурса) — вторая причина неисправной работы автомобильной топливной системы. Если деталь качественная, то первые признаки неисправности ОКДТ возникают, когда пробег превышает 100 тыс. км. Достаточно часто механические конструкции ломаются из-за низкого качества бензина. В составе некачественного горючего может содержаться вода и другие примеси.
Как измеряют давление в топливной рампе
Нужен шланг, тройник (сантехнический), манометр до 6 бар, несколько хомутов. Давление в топливной рампе измеряют, если во время разгона двигатель работает с провалами, неравномерно.
При подготовке к замеру шланг надевают на выпускной штуцер измерительного устройства. Чтобы уменьшить погрешность и снизить потерю давления, соединение фиксируют хомутом. С топливной рампы осторожно откручивают пробку и ниппель. Подсоединяют второй конец шланга, тоже фиксируют хомутом. Меряют давление в нескольких режимах.
Номер измерения | Режим | Нормальное давление |
1 | При включенном зажигании | Не ниже 3 атм. |
2 | Холостой ход | 2,5–2,7 атм. |
3 | Пережата трубка «обратки» | Больше 6 атм. |
4 | Нажата педаль газа | Снижается при перегазовки от 3 до 2,5 атм. |
Способы устранения неисправности
Для замены неисправной детали выбирают запчасть с сечением того же размера, что было у старого устройства. При несоответствии клапан начнет проскакивать. Место для установки выбирают на отрезке между фильтром и топливным насосом.
Замечание!Проверяют работу новой детали просто. Заезжают на горку, если мощность при этом резко не падает, значит, изделие идеально подошло по сечению.
В некоторых моделях автомобилей проще поменять бензонасос, чем снять неисправный обратный клапан. Обычно такое решение предлагают на СТО. Автолюбители, самостоятельно ремонтирующие свои автомобили, выбирают другие варианты:
- промывают деталь от засора мощной струей воды, для этого используют автомобильную мойку;
- удаляют частицы грязи легким постукиванием по корпусу;
- устанавливают на топливопровод еще один обратный клапан.
При появлении «симптома» неисправности обратного клапана специалисты рекомендуют провести диагностику. Неважно, где ее делать — на СТО или своими силами, главное — найти причину нестабильной работы двигателя и вовремя устранить ее.
Регулятор и обратный клапан давления топлива
— Обратный клапан давления топлива (ОКДТ) – устройство и функции
— Регулятор давления топлива (РДТ) – устройство и функции
— Основные признаки неисправности обратного клапана и регулятора давления топлива
Стабильное поступление топлива имеет критическое значение для нормальной работы автомобильных двигателей, оснащенных системой впрыска (дизельные, бензиновые инжекторные и карбюраторные моторы). Неисправности топливной системы приводят к нестабильной работе мотора, потере динамики в разгоне, повышению расхода горючего и увеличению выбросов вредных веществ в атмосферу. Умение определять наличие неисправностей в топливной системе и понимание их возможных причин серьезно облегчает жизнь любого автовладельца.
Зачастую автолюбители путают обратный клапан и РДТ, тем более что эти устройства весьма похожи внешне и выполняют, по сути дела, одинаковую функцию – поддержание давление топлива в топливной системе автомобиля, но каждый со своими особенностями. Мы коротко расскажем о назначении и устройстве обоих этих устройств, а также опишем основные признаки их неисправности.
Обратный клапан давления топлива (ОКДТ) – устройство и функции
Назначение обратного клапана в любой гидросистеме – пропуск через себя жидкости только в одном направлении. В топливной системе автомобиля такой клапан необходим для того, чтобы топливо, поступившее в топливную систему, не стекало обратно в бак после выключения бензонасоса.
Обычно конструкция обратного клапана предельно проста – запорно-регулирующим элементом в нем является шарик или конус, который не препятствуют поступлению топлива под давлением в топливную систему, но при прекращении давления не дает топливу стекать назад, запирая седло клапана собственным весом или под действием прижимной пружины.
Обратный топливный клапан может устанавливаться в любом месте топливной системы – от бензобака до топливной рампы (часть топливной системы, отвечающая за распределение топлива по форсункам). В дизельных моторах с предпусковым подогревом ОКДТ ставят перед системой подогрева.
Регулятор давления топлива (редукционный клапан) – устройство и функции
В автомобильных моторах с системой впрыска используется регулятор давления топлива (его еще называют редукционным клапаном). В двигателях данного типа количество впрыскиваемого топлива определяется продолжительностью впрыска и составом горючей смеси (ее пропорциями).
В системах с рециркуляцией горючего РДТ, установленный на топливной рампе, сливает излишки поступившего к форсункам топлива обратно в бак. В системах без рециркуляции РДТ устанавливается в корпусе топливного насоса или в баке, и обеспечивает стабильное давление горючего в системе по отношению к атмосферному давлению. Мощность двигателя в такой системе регулируется продолжительностью впрыска горючего в форсунки.
Конструктивно РДТ представляет собой мембрану, которая уравнивает давление горючего, с одной стороны, и давление прижимной пружины и поступающего в мотор воздуха – с другой.
Основные признаки неисправности обратного клапана и регулятора давления топлива
Основные признаки неисправности ОКДТ и РДТ весьма схожи, что иногда затрудняет определение виновника проблем в случае присутствия в автомобиле обоих устройств. Определить место неисправности можно, измеряя выдаваемое устройствами рабочее давление на выходе.
Типичный признак неисправности ОКДТ – нестабильный запуск двигателя (особенно после простоя). Через неисправный клапан (ослабла пружина, износилось седло или стопор клапана) горючее просачивается обратно в бак, в результате давление в топливной системе может быть недостаточным для нормального запуска.
В дизелях неисправный ОКДТ может привести к «завоздушиванию» топливопроводов и нестабильной работе мотора даже во время движения.Симптомы неисправности редукционного клапана могут быть более разнообразными, и некоторые из них могут также быть признаками проблем с обратным клапаном – вынесение вердикта лучше доверить автомеханику. В любом случае ремонту редукционный и обратный клапаны не подлежат – они меняются целиком, благо стоят недорого. Задуматься о диагностике и замене этих деталей стоит, если ваш автомобиль проявляет следующие симптомы:
- Автомобиль плохо заводится
- «Плавают» обороты двигателя
- Автомобиль беспричинно глохнет
- Двигатель «тупит» при разгоне
- Увеличился расход топлива
- При разгоне из выхлопной трубы идет черный дым (это может быть признаком избытка топлива в камерах сгорания)
- Увеличился выброс СО и CH (может быть зафиксировано во время техосмотра)
Обратный клапан топливной системы:функции,виды,устройство и принцип действия
Содержание статьи
Функции обратного клапана
Топливные насосы современных автомобилей обладают высокой производительностью и при должном уходе обеспечивают непрерывную подачу топлива, невзирая на производящуюся нагрузку. Функционирование двигателя на холостых оборотах невозможно без наличия обратного клапана топливной системы.
Причем этот агрегат присутствует не только в бензиновых моторах с карбюратором и в инжекторных двигателях. Обратный клапан на топливную систему дизельного двигателя также является незаменимой частью топливной системы таких двигателей.
Основной задачей этого клапана является предотвращение образования слишком высокого давления в топливной системе, в результате которого может произойти обрыв топливных шлангов. В принципе предназначением любого клапана является обеспечение движения разных жидкостей в одном главном направлении. Находясь в топливной системе, этот клапан предотвращает целый ряд проблем, которые могут возникнуть в системе в результате обрыва шлангов.
Например, если вы передвигаетесь на автомобиле с дизельным двигателем, то поломка обратного клапана в пути может привести к тому, что топливная система начнет наполняться воздухом
Если водитель останавливает двигатель, а топливо при этом стекает в бак по рабочей магистрали, то освободившееся пространство быстро занимается воздухом. В таких ситуациях придется крутить мотор стартером не менее пятидесяти секунд.
Разновидности клапанов
- 1 Разновидности клапанов
- 2 Немного о ТНВД
В современных ТНВД используется несколько клапанов. Один из главных – нагнетательный. Рассмотрим его функции и задачи.
- В одну из задач нагнетательного клапана входит препятствование проникновению газов из двигателя внутрь ТНВД.
- Благодаря этому клапану уменьшается подтекание форсунок, остановка впрыска форсунок проводится резко и моментально.
- Он обеспечивает улучшение наполнения насоса топливом.
- Создаёт в системах остаточное давление и позволяет уменьшать его, что даёт возможность чётче выдерживать фазы впрыска, и лучше контролировать процесс.
- Нагнетательный клапан корректирует подачу горючего, приближая характеристику к идеальной.
Принято различать нагнетательные клапаны по типу: цилиндрический вариант, комбинированный, грибовидный и т. д.
Грибовидный нагнетательный клапан | |
Наибольшее распространение | Дизельные системы |
Клапанс отсасывающим пояском | Прижимается к гнезду пружиной а его подъем зависит от ограничителя |
Принцип действия | В процессе нагнетания топливо давит снизу на грибок клапана, вследствие чего он поднимается и открывает доступ к форсунке. При прекращении подачи пружина опускает клапан вниз, а затем плотно прижимает его к гнезду. При входе отсасывающего пояска в направляющую происходит увеличение объема нагнетательной линии и снижение давления в системе. |
Цилиндрические клапаны | |
Форма | Стакан |
Масса | Масса цилиндрических клапанов по сравнению с грибовидными меньше. Они позволяют обеспечить заметное уменьшение объема штуцера. |
Пластинчатые клапаны | |
Устройство | Просты по устройству, обладают малой массой, поэтому малоинерционны. |
Принцип действия | При повышении давления поднимаются обе пластины. Когда нижняя пластина упирается в выступ гайки, верхняя продолжает передвигаться вверх и открывает доступ топливу к штуцеру. |
Комбинированные клапаны | |
Назначение | Комбинированные клапаны применяют для устранения колебаний в нагнетательном топливопроводе. |
Принцип действия | Клапансостоит из двух пластиодна из которых нагружена пружиной. При ходе нагнетания пластина 1 передвигается вверх и выступами упирается в корпус. Топливо проходит через отверстие в нижней пластине, обтекает верхнюю пластину и поступает в нагнетательный топливопровод. После отсечки давлением топлива верхняя пластина прижимается к нижней, разобщая топливопровод и насос высокого давления. |
Двойные клапаны | |
Сфера применения | Двойные клапаны устанавливают в ответственных тяжелых дизелях. |
Назначение | Наличие двух последовательно расположенных клапанов обеспечивает большую надежность работы топливной системы, так как создается большая герметичность узла. Кроме того, в случае выхода из строя одного из них при заедании или попадании под конус твердых загрязнений другой продолжает самостоятельно выполнять функции разобщения трубопровода и насоса. |
Где находится обратный клапан топливной системы
Расположение регулятора напрямую зависит от конструкции системы. Он может находиться между топливными форсунками и баком, на рампе либо монтироваться в конструкцию бензонасоса. Тип топлива также влияет на то, где будет расположен обратный клапан топливной системы. Дизель имеет отличительную конструкцию, и в нем регулятор помещается рядом с ТНВД и насосом низкого давления для обеспечения стабильного давления на входе в насос. Помимо этого он может устанавливаться перед подогревающей системой, такой вариант распространен в транспорте, имеющем предпусковой нагрев топлива.
Устройство и принцип действия
Устройство обратного клапана несложное. Весь механизм состоит из пружины, мембраны и непосредственно клапана. Клапан шарикового типа оборудован специальным седлом, которое выполняется из мягкого металла и максимально точно калибруется.
Корпус клапана снабжен тремя выходами: первый предназначен для впускного коллектора, а остальные — для выведения топлива. Топливо беспрепятственно передвигается по клапану только в одном из направлений.
Оно не имеет возможности поступать обратно в клапан благодаря создаваемому на него давлению, из-за чего он запирается. Клапан открывается благодаря перемещению пружины, возникающего в результате разряжения при увеличении оборотов двигателя. Лишнее топливо возвращается обратно в топливный бак.
Клапан топливной системы часто путают с редукционным. Чтобы избежать этого, подробно изучите инструкцию по эксплуатации автомобиля. Редукционный клапан используется в инжекторном и дизельном двигателях и осуществляет свою работу параллельно с обратным клапаном топливной системы.
Обратный клапан для дизельного топлива по принципу работы ничем не отличается от своего «собрата», используемого в бензиновых двигателях, различия могут возникнуть лишь в местах расположения этого агрегата.
Чего ждать от нерабочего обратного клапана
Хорошего — ничего. Как минимум это затрудненный пуск. Завоздушивание системы питания дизеля — это довольно проблематичная поломка в дороге. Инжекторные системы питания тоже не любят воздуха в системе. Неприятности начинаются тогда, когда мы глушим мотор, а топливо, которое должно ждать следующего пуска (в системе должно сохраняться рабочее давление), уходит в бак по рабочей магистрали, а его место занимает воздух. Теперь, чтобы запустить двигатель, необходимо привести в норму давление в системе и подать топливо к форсункам. Для этого нужно крутить мотор стартером секунд 40-50, поэтому о пуске с полоборота речи быть не может.
Непонятные ситуации возникают и тогда, когда путают обратный клапан с регулятором давления, который установлен на топливной рампе у большинства инжекторных двигателей — 2110, 2114, Киа Спортэйдж 3.
Завоздушивание системы питания дизеля — крайне сложная поломка в дороге
Его работа заключается в выравнивании давления на участке топливной рампы, иначе форсунка просто не получит топлива под нужным давлением, и не сможет подать его в камеру сгорания. В тот момент, когда мы отключаем зажигание, регулятор прекращает подачу топлива на форсунки, срабатывает запорный механизм, таким образом отсекается часть топливной магистрали от бензонасоса с обратным клапаном до топливной рампы. И вот теперь только обратный клапан отвечает за наличие топлива в системе. А проверить, кто виноват в этой ситуации просто. Если давление в топливной рампе в норме, а в большинстве автомобилей оно должно быть в пределах 2-3 атм, тогда виноват именно обратный клапан.
Как видим, один малюсенький клапан может натворить таких дел. Это лишний раз подтверждает то, что мелочей в устройстве автомобиля нет и быть не может, а каждая поломка устраняется сначала головой, а только потом — руками.
Характерные признаки неисправности обратного клапана
Это может быть: неожиданная смена оборотов силового агрегата при запуске или во время движения; пуск двигателя возможен при нажатии на педаль акселерата. Хотя до этого силовой агрегат приводился в действии с помощью стартера; нестабильная работа мотора на низких или холостых оборотах; потеря топлива, которая уходит через подающие или обратные трубки. При этом герметизация топливных шлангов не нарушена. В нашем случае неразборная механическая конструкция поддаётся лёгкой починке. Это с одной стороны. С другой стороны, проблему невозможно определить с помощью сканирования. Далее рассмотрим варианты проверки устройства.
Каким способом можно проверить обратный клапан
Выяснить в каком состоянии находится топливный клапан, можно следующим образом. Используя манометр, проверить давление. Оно должно быть в пределах 3 кг на см2. Это показатели для легковых автомобилей. Выяснить, как работает устройство, можно пережав «обратные» шланги для топлива. Если неразборная механическая конструкция в порядке давление должно вырасти. К сведению. Этот способ только для автомобилей, в которых установлены резиновые шланги. Самостоятельную диагностику можно провести без использования манометра. Это касается проблемы нестабильной работы ДВС (двигателя внутреннего сгорания) и плохо набирающего обороты. Пережав резиновый шланг перемещающий топливо в обратном направлении необходимо обратить внимание на работу двигателя. Если обороты повышаются, а цилиндры мотора работают в плановом режиме, значит обратный клапан неисправный.
Диагностика и устранение неисправностей в работе обратного клапана
Итак, вы имеете подозрение, что работоспособность автомобиля снизилась вследствие неисправности обратного клапана топливной системы, и присутствуют некоторые признаки его неисправности. Для того чтобы выяснить, так ли это, используется несколько методов.
Чаще всего проверяют уровень давления. Адекватный уровень давления должен составлять около 3 кг/см2 (для легковых автомобилей). Вместе с этим уровень давления не должен резко снижаться при остановке двигателя. В противном случае это тоже будет признаком неисправности обратного клапана.
Как упоминалось выше, иногда используют сжатие шлангов. Но этот метод не всегда подходит, поскольку сжать можно только резиновый эластичный шланг.
Обязательно устанавливайте причину, по которой топливная система наполняется воздухом. При правильном ее функционировании жидкость в небольшом количестве должна оставаться в камере в ожидании следующего запуска двигателя. Если клапан отсутствует или изношен, то вместо этой жидкости появляется воздух. Запустить двигатель в таких условиях будет несоизмеримо трудно.
Итак, в результате измерений давления вставленным в рампу манометром, вы сделали вывод, что после остановки двигателя оно начинало сильно падать. В этом случае либо присутствует дефект топливной магистрали, либо неисправен сам клапан. Если на выходе из топливного насоса результат отличается, значит, неисправен клапан.
Чтобы устранить неисправность, выберите в магазине запчастей качественный обратный клапан, который подходит по размерам сечения. Если подобрать клапан с неправильными размерами сечения, то он может начать «проскакивать». Перед покупкой проверьте работоспособность клапана на месте, если есть возможность. Обратный клапан необходимо врезать в линию в любом подходящем месте.
Например, это можно сделать между топливным насосом и фильтром. После этого проверьте работоспособность на своем автомобиле, заехав под углом в горку. Если автомобиль не подает признаки снижения мощности, то клапан подошел.
Иногда в замене клапана нет нужды, а нужно менять сам топливный насос. Однако эта процедура стоит гораздо дороже. Альтернативным вариантом является установка дополнительного клапана. При выборе клапана учитывайте, что модели для российских автомобилей часто отличаются по сечению от иномарок.
Есть также народный способ устранения неисправности, но он подходит только, если клапан был засорен. Необходимо пару раз ударить по клапану молотком. Силу удара нужно рассчитать так, чтобы избежать механических повреждений. При таком воздействии инородные тела, попавшие в клапан, могут быть измельчены или вообще вылететь из клапана. Но чаще всего гораздо проще заменить клапан на новый.
Выводы
Обратный клапан топливной системы является важным агрегатом этой системы, поломка которого может доставить водителю массу проблем. Особенно болезненным это будет во время движения. Поэтому стоит использовать только качественное топливо, а также при малейших признаках неисправности, которые были перечислены выше, проводить диагностику топливной системы.
Ведь проблема может крыться не только в клапане, но и в других мелких деталях. Диагностика на СТО практически всегда выявляет такие неисправности, поэтому не стоит забывать о своевременном техническом обслуживании автомобиля, даже если все кажется исправным.
АКПП Tiptronic — что это такое и зачем он нужен?
Аккумулятор с технологией AGM — что это такое и как работает?
Как работает система EBD в автомобиле?
Адсорбер паров бензина — как работает и что это такое,на что влияет
Регуляторы давления топлива: как работает байпасный и блокирующий типы систем?
Главная страница » Регуляторы давления топлива: как работает байпасный и блокирующий типы систем?
Основываясь на выраженном интересе современных граждан по отношению к легковым автомобилям, логично рассмотреть регуляторы давления топлива байпасного и блокирующего типов. В частности, принцип действия таких приборов, а также преимущества и недостатки каждой из отмеченных конструкций. Регулировка подачи бензина (иных видов ресурса) является важной функцией работы любого автомобильного мотора.
СОДЕРЖИМОЕ ПУБЛИКАЦИИ :
Регулятор давления топлива: конструкция блокирующего типа
Если правильная регулировка способствует получению максимума отдачи от двигателя и автомобиля в целом, неправильная настройка приводит к серьёзным проблемам. Соответственно, каждому владельцу машины важно понимать принцип действия таких устройств и желательно уметь выполнять регулировку в случае необходимости.
Благодаря регулятору блокирующего типа, бензин поступает через впускной канал (1) и далее проходит через регулирующий клапан (2). Затем выполняется распределение бензина через выпускной канал непосредственно в область карбюратора.
На приведённой ниже схеме устройства указаны два выходных порта (3, 8). Расход топлива и уровень давления контролируются клапаном контроля, приводимым в действие мембраной (4).
Перемещение мембраны вверх / вниз ограничено пружиной (6). Давление топлива (в номинале 0,07 АТИ) внутри карбюратора регулируется при помощи резьбового регулировочного механизма (5).
Опорный порт вакуума / наддува позволяет регулятору компенсировать наддув при использовании принудительной индукции (7). Регуляторы блокирующего типа исключают возврат топлива обратно в топливную ёмкость.
Принцип действия устройства блокирующего типа
Бензин через регулятор пропускается в систему карбюратора. По пути от насоса к регулятору давление в линии нарастает, но затем уменьшается на пути от регулятора до карбюратора.
По мере роста давления топлива в поплавковой камере карбюратора, рост также отмечается внутри топливного регулятора. Как результат — топливо проталкивается вверх по направлению к мембране.
РЕГУЛЯТОРЫ
Система блокирующего типа: 1 – входной канал; 2 – регулирующий клапан; 3, 8 – выходные порты; 4 – мембрана; 5 – резьбовой регулятор; 6 – пружина; 7 — индукторУвеличивающееся давление топлива перемещает мембрану вверх. Клапаном управления подачей, переходящим в закрытое состояние, постепенно уменьшается поток и давление.
Как только достигается уровень параметра, установленного на регуляторе (обычно максимум, указываемый производителем карбюратора для оптимальной производительности), мембрана приближается к точке закрытия клапана.
Поскольку двигатель автомобиля потребляет бензин, поплавковая камера опорожняется. Давление в топливной магистрали снижается. Соответственно, мембрана регулятора опускается, приоткрывая клапан управления топливом. Расход и давление бензина внутри трубопровода увеличиваются.
Используемый в конструкции резьбовой регулировочный механизм увеличения натяжения пружины мембраны, между тем, оказывает сопротивление. Необходимо увеличить давление топлива, чтобы протолкнуть мембрану.
Таким образом, увеличение натяжения пружины мембраны с помощью резьбового регулировочного механизма – это настройка регулятора на увеличение пропускной способности. И наоборот, уменьшение натяжения пружины – это настройка на снижение пропускной способности.
Турбонаддув — функция опорного порта вакуума / наддува
Следует принимать во внимание при продувке с турбонаддувом функцию опорного порта вакуума / наддува. В режиме наддува сжатый турбонагнетателем воздух пропускается через карбюратор. Создаётся некоторое давление внутри карбюратора и поплавковой камеры для топлива, подаваемого на карбюратор.
Например, карбюратору требуется 0,56 АТИ, а двигатель на текущий момент потребляет 0,49 АТИ от наддува. Карбюратор находится под потенциалом наддува 0,049 АТИ, который противодействует потенциалу 0,56 АТИ, исходящему со стороны регулятора.
То есть, для преодоления сопротивления требуется подавать на карбюратор топливный потенциал 0,49 АТИ. Фактически же подаётся только 0,07 АТИ. Такое состояние сопровождается работой поплавковой камеры «всухую», плюс отмечается нестабильность подачи топлива в цилиндры мотора.
Для обеспечения карбюратором потенциала 0,56 АТИ на стороне двигателя, через регулятор необходимо пропустить дополнительно 0,49 АТИ, чтобы исключить сопротивление. То есть следует обеспечить потенциал внутри топливной магистрали, в общей сложности, на уровне 1,05 АТИ.
Между тем, мембрана настраивается на перемещение топливного регулирующего клапана в закрытое положение по факту достижения в линии параметра 0,56 АТИ. Именно здесь вступает в действие контрольная трубка вакуума / наддува.
Увеличение опорной линии запускается от карбюраторного бокса (колпака) к опорному порту вакуума / наддува. Насколько наддув оказывает давление на карбюратор, тот же самый потенциал прикладывается к опорной линии наддува, оказывая влияние на мембрану регулятора.
Этот потенциал приложен к верхней части мембраны, способствуя росту давления в топливной магистрали и торможению перемещения мембраны вверх. Таким образом, воздействуя на мембранную пружину, допустимо наращивать уровень давления топлива (пружина 0,56 АТИ + вспомогательный потенциал 0,49 АТИ = 1,05 АТИ).
Опорный наддув обеспечивает рост давления топлива в соотношении 1:1 с параметром наддува, преодолевая силовой потенциал входящего воздуха и обеспечивая заполнение поплавковой камеры.
Регуляторы давления топлива блокирующего типа — преимущества
Устройство не требует установки возвратной топливной трубки с фитингами на пути регулятор — топливный бак. Также следует отметить:
- малый вес и габариты конструкции,
- невысокий уровень сложности,
- небольшой уровень затрат на установку.
Однако для топливного регулятора блокирующего типа требуется внутренний или внешний предохранительный клапан, устанавливаемый на топливном насосе.
Допускается установка нескольких регуляторов (настраиваемых на разные значения, например, в системе закиси азота), которые могут использоваться с одним насосом.
Недостатки регулятора давления топлива блокирующего типа
Когда давление топлива достигает максимального значения настройки регулятора, внутренний клапан перекрывает сторону входа от стороны выхода. Это действие требует дополнительной силы, чтобы полностью закрыть клапан.
В результате создаётся скачок давления топлива, когда клапан достигает закрытого положения и получается несколько более высокая амплитуда на выходе. Такая ситуация способна привести к избыточной силе внутри карбюратора и переполнению поплавковой камеры.
Часто показания давления топлива при полностью закрытом клапане управления и выключенном двигателе (но при включенном топливном насосе) демонстрируют противоречие. Двигатель можно запускать и выключать несколько раз, а показания, взятые между каждым циклом запуска / выключения, получаются разные.
По этой причине настройку топливных регуляторов блокирующего типа следует выполнять непосредственно в момент работы двигателя на холостом ходу. Такой подход обеспечивает стабильность хода небольшого количества топлива через регулятор, чем гарантируется лучшая согласованность настройки.
Топливные регуляторы блокирующего типа видятся неудачным выбором для продувки через системы принудительной индукции. Объясняется это тем, что внутренняя конструкция клапана управления топливом способна создавать значительную разницу давлений на входе и выходе.
Однако обозначенная проблема относится к практическим применениям, требующим высокого расхода и давления моторного топлива. Для практики применений под низкий расход / давление моторного топлива, такая проблема, как правило, не проявляется.
Регулятор давления топлива: конструкция байпасного типа
Регулятором байпасного типа топливо проводится через впускной канал (1) и перепускной клапан / порт топливного провода (2). Затем выполняется распределение топлива через выпускной канал в карбюратор (3). Момент открытия / закрытия перепускного клапана ограничен пружиной (4).
Давление топлива в карбюраторе (топливной рампе) регулируется с помощью резьбового регулировочного механизма (5). Опорный порт вакуума / наддува позволяет регулятору компенсировать потенциал наддува с применением принудительной индукции (6).
Топливные регуляторы байпасного типа характеризуются наличием линии возврата топлива от регулятора обратно в топливный бак.
Принцип действия байпасного регулирующего механизма
Топливо поступает в регулятор и далее в карбюратор (топливную рампу). По мере того, как давление топлива в поплавковой камере карбюратора (топливной рампы) увеличивается, увеличивается также силовой потенциал внутри регулятора. Далее топливный ресурс проталкивается к перепускному клапану.
КОМПЛЕКТЫ
Система байпасного типа: 1 – впускной клапан; 2 – порт и перепускной клапан топливопровода; 3 – выпускной канал; 4 – пружина; 5 – регулировочный резьбовой механизм; 6 — индукторЕсли достигается максимальная величина, на которую настроен регулятор (максимум, обеспечивающий оптимальную производительность), перепускной клапан постепенно открывается, благодаря чему:
- удаляется воздух,
- выравнивается расход топлива,
- стабилизируется давление.
Перепускаемое байпасной системой топливо отправляется обратно в топливный бак по возвратной топливной магистрали. Поскольку двигатель автомобиля продолжает потреблять топливо, поплавковая камера карбюратора (топливной рампы) опорожняется, вызывая падение давления в топливной магистрали.
Фактор падения давления бензина сопровождается постепенным закрыванием перепускного клапана, тем самым увеличивается расход и давление топлива в трубопроводе. Байпасной конструкцией опять же предусмотрен резьбовой регулировочный механизм увеличения силы напряжения на перепускном клапане, как в предыдущей системе.
Таким образом, изменение натяжения пружины перепускного клапана резьбовым регулировочным механизмом позволяет настроить устройство на увеличение / уменьшение давления топлива. Опорный порт вакуума / наддува работает аналогичным образом с регулятором топлива блокирующего типа.
Преимущественные стороны регулятора байпасного типа
Функция возврата, используемая в конструкции байпасного типа, обеспечивает постоянное эффективное рабочее давление на выходе. Избыточная сила сбрасывается через возвратную линию по мере необходимости.
Постоянное эффективное давление топлива позволяет устанавливать граничный параметр более точным значением, который остаётся стабильным независимо от нагрузки. Для настройки необязательно запускать двигатель в работу на холостом ходу. Достаточно включения топливного насоса.
Работа байпасной системы также обеспечивает:
- увеличение срока службы насоса,
- более тихую работу насоса,
- стабильность рабочего давления.
Байпасные регуляторы давления топлива — недостатки
При всех имеющихся преимуществах системы, недостатки всё-таки проявляются:
- высокая стоимость установки,
- сложность конструкции,
- увеличенный вес за счёт дополнительных топливопроводов и фитингов,
- чувствительность байпасной линии к атмосферным перепадам,
- недопустимо использовать байпасные линии диаметром более 15 мм,
- требуется минимум изгибов байпаса на пути к топливному резервуару.
Недопустимо для этой конструкции применение нескольких регуляторов вместе (установленные на разные давления, например, при использовании системы закиси азота) с подачей от одного насоса.
При помощи информации: FueLab
Как снять и проверить неисправный регулятор давления топлива (рдт)? 6 простых шагов
Регулятор давления топлива инжектора – одна из деталей ДВС, поддерживающая в топливных форсунках необходимое давление горючего в зависимости от выбранного режима работы двигателя. Стабильность работы мотора и производительность форсунок напрямую зависят от исправности работы регулятора давления топлива.
Поскольку РДТ относится к категории мембранных клапанов, признаки неисправности регулятора давления топлива и его выход из строя могут оказать негативное влияние на работу двигателя. Осуществление регулярной диагностики регулятора, устранение его неисправностей и необходимый ремонт – процедуры, знать о которых необходимо каждому автовладельцу.
Функции регулятора давления топлива
Нормальная работа форсунок двигателя с учетом определенного режима его функционирования зависит от давления горючего в системе, поддержанием которого занимается указанный регулятор. Проще говоря, основной задачей РДТ является изменение количества и интенсивности подачи в цилиндры мотора топлива.
Где находится регулятор давления топлива
Мембранный клапан-регулятор, на который оказывается давление горючего с одной стороны, а с другой – усилие пружины, используется для более точного дозирования топлива и поддержания постоянного давления в системе.
Регулятор давления топлива ВАЗа такого типа устанавливается в те системы, в которых присутствует “обратка”. В них он размещается в топливной рампе. Реже деталь устанавливается в топливном баке, но при этом у подобных систем отсутствует обратная магистраль.
О том, как работает регулятор давления топлива в зависимости от его расположения, рассказано ниже.
Расположение регулятора в топливной рейке
Одна из самых распространенных схем размещения: регулятор давления топлива ВАЗа располагается на топливной рейке. Принцип работы элемента заключается в нагнетании горючего по магистрали из топливного бака посредством топливного насоса.
На регулятор оказывает давление горючее. Сам РДТ состоит из двух отдельных полостей-камер, разделенных мембраной: камеры для топлива и пружинной камеры.
Сквозь специальные отверстия для впуска в регулятор поступает топливо, которое оказывает давление на мембрану с одной стороны; с другой на нее давит пружина и давление впускного коллектора.
Если топливо оказывает большее давление, чем усилие пружины и впускное давление, то регулятор открывается, благодаря чему в “обратку” сбрасывается часть топлива. Излишки горючего направляются обратно в топливный бак по обратной магистрали.
Расположение регулятора в топливном баке
РДТ размещается непосредственно в топливном баке в системах, в которых отсутствует обратная магистраль. Достоинством подобной системы является отсутствие дополнительного трубопровода.
Необходимый объем топлива подается непосредственно из бака, то есть в подкапотном пространстве не скапливается лишнее горючее, соответственно, нет необходимости направлять его обратно в бак.
Благодаря такой конструкции топливо не перегревается и меньше испаряется, что является дополнительным преимуществом.
Электронная схема регулировки давления топлива
Регулировка давления горючего в системе осуществляется посредством электронной схемы, конструкция которой не подразумевает наличия механического регулятора. Контролем давления в подобных системах занимается электробензонасос.
Установленная в нем электронная система управления фиксирует напряжение и регулирует объемы подаваемого горючего.
Преимуществами использования датчика регулятора давления топлива является максимальная экономия и снижение степени нагрева топлива.
К форсункам двигателя подается только строго ограниченное количество топлива, необходимое для выбранного режима работы мотора и конкретных условий его эксплуатации. Избыточное давление не повышается до критической отметки благодаря присутствию клапана сброса.
Основные симптомы неполадок регулятора давления топлива
Во время диагностики системы питания двигателя необходимо учитывать признаки неисправности регулятора давления топлива. Основными симптомами, связанными с неполадками РДТ, является понижение мощности двигателя и его неспособность набрать необходимое число оборотов. Признаки неисправности регулятора давления топлива и, соответственно, двигателя, следующие:
- Мотор неустойчиво работает на холостых оборотах и глохнет.
- Увеличивается расход топлива, понижается мощность.
- Двигатель замедленно реагирует на педаль акселератора.
- Во время разгона автомобиля и в моменты перегазовки проявляются рывки и провалы.
- Автомобиль не набирает обороты и не разгоняется.
По симптомам неполадка регулятора давления топлива на автомобилях с бензиновыми ДВС схожа с выходом из строя топливного насоса либо его сетчатого фильтра. По этой причине проверка регулятора давления топлива производится в случае выявления каких-либо неисправностей топливной системы двигателя.
Проще говоря, при появлении вышеописанных симптомов неисправностей двигателя проблема может скрываться не только в поломке реле, моторчика бензонасоса или загрязнении его сетки, но и в регуляторе давления топлива.
Дефекты РДТ: пружина
Основной неполадкой регулятора является ослабление пружины, из-за чего происходит преждевременное сливание топлива в “обратку”.
Это приводит к голоданию двигателя: ему не хватает горючего для работы на повышенных оборотах, в моментах нажатия педали акселератора или на переходных режимах.
Неисправная пружина регулятора становится причиной низкого давления горючего в топливной рампе, что приводит к понижению мощности двигателя, неполадкам в работе ЭБУ и неустойчивому функционированию мотора.
Загрязнение РДТ
Еще одна неисправность регулятора – его загрязнение и понижение пропускной способности. В этом случае двигатель глохнет вне зависимости от того, какой конкретно режим работы выбран.
При сильном загрязнении регулятора давление в системе резко возрастает, и это может привести к тому, что через уплотнительные детали и места соединения узлов будет выходить топливо. Производители транспортных средств всегда учитывают вероятность того, что производительность форсунок и топливного насоса со временем понизится.
Решается данная проблема посредством закачки большего объема топлива бензонасосом. Избыток горючего повышает давление в том случае, если он не может вернуться обратно в возвратную магистраль.
Заклинивание регулятора
Регулятор давления, расположенный в топливной рампе, с определенной периодичностью может начать заклинивать. Симптомами такой неполадки становятся перепады давления в системе и подергивания автомобиля.
Еще одни признаки неисправности регулятора давления топлива, которые не менее часто встречаются, – это банальный износ всех деталей: проще говоря, со временем клапан полностью отрабатывает собственный ресурс.
Срок эксплуатации данного элемента двигателя зависит от качества топлива, наличия в нем различных примесей, режима эксплуатации самого автомобиля и многих других факторов.
Диагностика регулятора давления топлива
По своим симптомам неисправность РДТ во многом схожа с неполадками топливного фильтра или бензонасоса.
Стоит сразу отметить, что если во время диагностики топливной системы были обнаружены неисправности именно РДТ, то оптимальным выходом из ситуации станет замена регулятора давления топлива.
Объясняется это тем, что замена отдельных частей, промывка и очистка устройства не вернут ему полноценной работоспособности. Учитывая то, что стоимость РДТ очень даже доступна и приемлема, то ремонт регулятора давления топлива просто нецелесообразен.
Провести диагностику РДТ своими руками можно одним из самых простых и эффективных способов: проверить в топливной системе давление горючего. Осуществляется это при помощи манометра. Замеряется оно на холостом ходу двигателя; манометр подключается параллельно с вакуумным шлангом между штуцером и топливным шлангом.
Произведенные замеры показывают колебания давления в системе. Оно должно увеличиваться, находясь при этом в пределах от 0,3 до 0,7 Бар. Если подобных показателей не было выявлено, то необходимо переподключить шланг регулятора давления топлива и повторно использовать манометр.
Пробка штуцера отворачивается для измерения давления топлива в торцевой части топливной рампы. В пробке имеется специальное уплотнительное кольцо: необходимо проверить его на целостность – оно не должно быть эластичным.
Если на нем все же имеются дефекты, то оно меняется либо по отдельности, либо совместно с пробкой.
Ремонт регулятора давления топлива
После того как будет завершена диагностика системы и проведен осмотр уплотнительного кольца, из штуцера выворачивается зонтик. Отвернуть его можно при помощи металлического колпачка вентиля.
К штуцеру после этого подключается шланг манометра, затем вся конструкция крепится при помощи хомутов. Замеры давления проводятся только при запущенном двигателе. Стандартные показатели давления должны составлять 2,9-3,3 кг/см2.
Затем от регулятора давления топлива аккуратно отсоединяется шланг, при этом фиксируются показания манометра: давление должно увеличиться до 70 кПа с 20 кПа.
Регулятор давления топлива меняется в том случае, если показатели остаются слишком низкими или равными нулю. Замена данной детали не представляет собой ничего сложного: ее можно произвести своими силами в обычном гараже.
Перед началом процедуры из системы питания двигателя стравливается все давление.
Для этого откручивается гайка, крепящая топливную трубку, после чего выкручиваются болты, которыми к топливной рейке крепится сам регулятор на большинстве автомобилей с инжекторными двигателями.
В дальнейшем из отверстия в топливной рейке аккуратно вынимается штуцер регулятора, после чего полностью демонтируется РДТ. Перед этим полностью отключается топливная трубка. Последний этап – монтаж в рампу нового либо исправного регулятора, после чего посредством манометра проверяется работоспособность и исправность всей топливной системы.
Перед установкой нового регулятора давления топлива специалисты рекомендуют промазывать уплотнительные кольца бензином: это облегчит монтаж новой детали. Аналогичную процедуру выполняют и при замене самих уплотнительных колец.
Регулятор давления топлива – ищем поломку и делаем замену сами + видео
Сначала необходимо узнать, где находится клапан (регулятор) давления топлива… А далее мы научимся непосредственно проверять его работу. Так что займемся этим как можно скорее, а там и наладить работу получится без проблем. Приступим.
Регулятор установлен на топливной рампе и необходим для поддержки определенного перепада давления. В него входят следующие детали: бак, форсунки, топливопривод и насос, переключатель и насос управляющего блока.
Принцип работы регулятора давления топлива можно представить таким образом: в самом начале работы насоса горючее покидает бак и проходит систему очистки в фильтре. После этого поступает в регулятор, здесь безостановочно держится однородный напор в системе.
В системе без рециркуляции эта деталь должна располагаться в баке. Функция ее остается такой же, она должна поддерживать давление топлива.
Неисправность регулятора давления топлива заметить можно по определенным проблемам авто. У вас может заглохнуть мотор на холостом ходу, или вы начинаете замечать, как двигатель во время движения теряет мощность.
Если при переключении передач ваш автомобиль плохо начинает ускоряться, проблема также может быть в регуляторе давления топлива. При движении, если возникают резкие рывки, двигатель начинает захлебываться или реакция на педаль газа практически отсутствует, все это предпосылки к поломке регулятора.
Самый распространенный симптом: когда резко повышается расход топлива. Для этого не надо даже производить какие-либо вычисления, вы сами заметите, как он стремительно увеличился.
Регулятор давления топлива – отчего он может сломаться?
Чтобы убедиться в неисправности, вы можете воспользоваться одним из способов проверки. Многие слесари могут вам рассказать самый простой и быстрый вариант, как проверить регулятор давления топлива с манометром, мы сделаем это чуть ниже.
Проблемы, как правило, происходят из-за того, что по истечении определенного времени пружина, которая держит давления в насосе, проседает. Тем самым она уже не создает необходимого напора, и в результате этого часть горючего возвращается обратно в бак, и, следовательно, снижается давление в топливной рейке.
В итоге мы имеем большой недостаток топлива и потерю мощности во время работы двигателя.
Также ряд проблем может возникнуть, если клапан давления начнет подклинивать. В данном случае давление в топливной рамке начнет резко меняться, это будет происходить не закономерно. Отсюда будет сразу заметна неустойчивая и ненадежная работа двигателя.
Вы сразу почувствуете дерганье при разгоне или одну их тех неисправностей, которые вы могли узнать выше. Итак, пришло время поэтапно разобрать, как же происходит замена регулятора давления топлива.
Сначала мы также рассмотрим, как провести проверку регулятора, а затем его снятие.
Как производится замена регулятора давления топлива?
Выделяем время, надеваем рабочую одежду и лезем под капот. Отворачиваем пробку штуцера, чтобы контролировать давление топлива на торце.
Воспользовавшись специальным металлическим защитным колпачком, аккуратно выверните из внутренней полости штуцера золотник. Дальше вам необходимо присоединить к нему шланг с манометром.
Закрепляем этот самый шланг на штуцере при помощи хомута. Дальше пускаем двигатель и проверяем давление, которое показано на манометре.
Давление, которое будет показывать прибор, не должно превышать 325 кПА. Затем отсоединяем вакуумный шланг от регулятора – давление по манометру будет увеличиваться.
По всем правилам оно должно увеличиться на 20 или 70 кПа. Если же увеличения не произошло, то вам просто необходимо будет заменить регулятор. Если увеличение происходит, то проверка регулятора давления топлива прошла успешно, и замену производить не имеет смысла. Теперь переходим к непосредственному снятию регулятора.
Первым делом необходимо снизить давление в системе питания. Потом мы плавно снимаем вакуумный шланг с регулятора давления топлива и отворачиваем гайку крепления трубки слива горючего. Она присоединена непосредственно к нему.
Далее выворачиваем два болта, которые служат для плотного крепления этого узла к топливной раме, и выводим штуцер из отверстия.
Теперь аккуратно, без лишних резких движений, снимаем регулятор с трубки слива топлива. Если вы не смогли снять уплотнительное кольцо вместе с ним, то снимите кольцо отдельно и сразу наденьте на регулятор, который будете устанавливать.
Иначе кольцо потеряется, и вам придется покупать новое, так как установка без этого кольца не имеет смысла. Теперь вам всего лишь осталось установить регулятор в обратном порядке.
Как правило, редко когда производят ремонт регулятора давления топлива, чаще всего бывает проще и дешевле произвести замену на новый.
Регулятор давления топлива: симптомы неисправности, проверка, ремонт
Регулятор давления топлива представляет собой мембранный клапан. С одного конца на него давит топливо, а с другого – пружина впускного коллектора.
На пониженных оборотах происходит открытие клапана, сопровождающееся сливом остаточного горючего из мотора в бак. При очередной подаче топлива происходит запуск насоса, проводящего жидкость сквозь фильтр.
На топливной рампе стоит специальный стабилизатор, задача которого – сохранять оптимальное давление в системе.
При поломке данного компонента мощность двигателя машины падает, ощущается неравномерность работы двигателя. Чтобы уберечься от этого, нужно систематично проводить проверку регулятора и своевременно реагировать на наличие симптомов повреждения устройства.
Признаки неисправности регулятора давления топлива
Если у машины заглох двигатель на холостом ходу или падает мощность мотора при движении, это могут быть симптомы неисправности регулятора давления топлива. Чаще всего сигналом поломки РДТ выступает внезапное увеличение расхода горючего.
Выделяют и другие признаки поломок:
- двигатель работает неравномерно;
- на холостом ходу останавливается работа мотора;
- внезапно повышается или понижается частота вращения коленвала;
- плохо работает система охлаждения;
- мотор ощутимо теряет мощность;
- при нажатии на педаль газа частично или полностью отсутствует отклик;
- двигатель будто захлебываться;
- слабое ускорение машины при переключении передач;
- автотранспорт начинает часто двигаться рывками;
- происходит стремительный расход топлива.
Наличие даже одного из таких признаков требует проверки состояния данного прибора.
Как проверить регулятор давления топлива?
Есть несколько несложных способов определить причины неполадок и дефективные компоненты:
- Визуальный метод. Обычный осмотр без применения каких-либо сложных инструментов прекрасно подойдет для карбюраторных двигателей. Пережмите или отсоедините клапан и пронаблюдайте за струей горючего. Интенсивность потока топлива позволит выявить неисправность. Такой способ проверки по-своему эффективен, но на абсолютную точность рассчитывать не приходится.
- Метод с использованием манометра. Поставьте манометр между топливным шлангом и штуцером. Для этого на время отсоединяется вакуумный шланг. Уровень давления должен измениться с 0,3 до 0,7 Бар. Если показатель давления не поменялся, повторите операцию с другим шлангом.
- Метод пережатия шланга. Проверка регулятора давления проводится путем пережатия обратного шланга. Подсоединенный к топливной системе манометр должен выдать немедленную реакцию. Если мотор не развивает нормальные обороты, можно определить неработоспособность РДТ и без прибора. Запустите двигатель и пережмите обратный шланг. Затем отследите обороты и послушайте мотор. Если двигатель начал работать равномерно, то проблема кроется в неисправности регуляторного клапана, который необходимо заменить.
Как отремонтировать РДТ?
В рамках ремонта компонента нужно выполнить такие работы:
- Посмотрите под капотом машины, где находится пробка штуцера, предназначенная для контролирования давление топлива. Открутите ее, затем посредством специального защитного металлического колпака аккуратно выкручивайте золотник внутри штуцера.
- Подсоедините шланг с манометром и закрепите его на штуцере посредством хомута. После запуска мотора проверьте, чтобы показатель давления на измерительном аппарате не превышал 3,25 Бар.
- Отсоедините вакуумный шланг от РДТ. Эта операция должна сопровождаться увеличением давления. Если ничего не происходит, ремонт регулятора давления топлива бесполезен, придется поменять элемент на новый.
Если отремонтировать деталь не удастся, приступаем к установке нового устройства.
- Отсоедините вакуумный шланг. Давление начнет усиливаться. Понизив давление в системе питания, приступайте к извлечению вакуумного шланга. Потребуется раскрутить закрепляющую гайку на трубке топливного слива, где дизель или бензин сквозь топливный фильтр поступает к РДТ.
- После выкрутки двух болтов, прикрепляющих устройство к топливной рампе, можно смело снимать регулятор с самой трубки сброса горючего. Оставшееся в рампе кольцо легко извлекается вручную и насаживается на регулятор перед монтажом.
- Установите новый регулятор и произведите все предыдущие действия в обратной последовательности. Убедитесь в исправность нового прибора, только потом приступайте к полной сборке. По окончании установки произведите контрольную проверку функционирования и исправности устройства.
Заключение
Регулятор давления топлива – это мелкая, но весьма значимая деталь топливной системы автотранспорта. Если проводить осмотр регулятора давления топлива достаточно часто и вовремя его менять, можно избежать большого количества проблем.
Заменить прибор на новый – несложно и недорого. Большие финансовые потери станут следствием ремонта топливной системы, которая может полностью выйти из строя из-за нефункционирующего РДТ.
Как проверить регулятор давления топлива?
Регулятор давления топлива (РДТ) — это мембранный клапан, находящийся под давлением топлива с одной стороны и пружины впускного коллектора с другой. При снижении оборотов клапан открывается, вследствие чего остаток топлива сливается из двигателя в бак. Когда снова возникает необходимость в подаче топлива, запускается топливный насос, проводя жидкость через фильтр. Далее по цепочке находится установленный на топливной рампе регулятор, на протяжении всего процесса обеспечивающий поддержания надлежащего давления в системе.
Так выглядит РДТ ВАЗ 2110
Именно в поддержании постоянного давления в двигателях с рециркуляцией топлива и заключается работа РДТ. При отсутствии системы обратного отвода неиспользованного горючего в бак регулятор давления все равно требуется, но в данном случае давление будет меняться в зависимости от длительности впрыска.
Неисправный регулятор может создать определенные затруднения для нормального функционирования двигателя.
Пониженное давление в топливной системе не обеспечивает силовой агрегат достаточным количеством горючего, вследствие чего неизбежно падение мощности и нестабильная работа двигателя.
Излишнее давление тоже опасно — обрыв топливного шланга или заливание форсунок нельзя отнести к категории незначительных поломок.
Зачастую именно регулятор давления топлива является причиной подобных неисправностей, поэтому их нужно устранять по мере обнаружения, не дожидаясь очередного техосмотра или выхода из строя более серьезных и дорогостоящих элементов двигателя.
Регулятор давления топлива: признаки неисправности
Выход из строя регулятора давления топлива всегда сопровождается достаточно характерными симптомами, причем достаточно явными. О возникновении неисправности РДТ могут говорить следующие признаки:
- неровно работающий двигатель;
- глохнущий на холостых оборотах мотор и плохая реакция на нажатие акселератора;
- заметное снижение мощности и динамики;
- ощущение «захлебывающегося» двигателя при движении;
- завышенный расход топлива;
- протекание топливных шлангов даже при полном затягивании хомутов.
При проявлении описанных выше признаков неисправности необходимо проверить отдельные элементы двигателя, в том числе и регулятор давления топлива — нередко причиной неполадок становится именно он.
Механическая конструкция РДТ подразумевает его выход из строя на вполне понятных основаниях. Чаще всего неисправность регулятора возникает по следующим причинам:
1. Ослабление клапана и проявляющаяся вследствие этого нехватка давления. Клапан устанавливается на пружине, которая со временем имеет свойство просаживаться, тем самым пропуская топливо в бак постоянно. Двигателю не хватает горючего, и он просто не может выдать необходимую мощность.
2. Преграды для движения топлива. Это ситуация, обратная предыдущей: в данном случае клапан мешает движению горючего или полностью перекрывает ему проход к силовому агрегату. Двигатель в таком случае может заглохнуть в любой момент, а топливо начнет выходить из системы через любые доступные отверстия.
3. Подклинивание клапана. Обычно такая «болезнь» становится заметной при разгоне — автомобиль начинает дергать, а мощность двигателя падает и повышается скачкообразно.
Как правило, возникновение неполадок в работе регулятора давления топлива происходит за счет механических повреждений, например, изношенности элементов или их засорения. Независимо от причины неисправности, элемент придется менять — регулятор давления топлива не подлежит ремонту.
Иногда появление проблем не связано с самим регулятором, но очень тесно связано с его работой. Например, при использовании плохого горючего или пренебрежительном отношении к своевременному техосмотру автомобиля могут возникать неисправности, в том числе и связанные с функционированием топливной системы.
Нередки случаи приобретения изначально дефектного РДТ, неспособного выполнять свои функции. Если же этот фактор будет происходить на фоне несвоевременного обслуживания автомобиля, то проблемы неизбежно проявятся в самое ближайшее время.
Как проверить регулятор давления топлива
Регулятор давления топлива — это сугубо механический элемент, поэтому проверить его работоспособность при помощи электрических приборов невозможно.
Кроме того, стоит отметить тот факт, что РДТ не является разборным элементом, поэтому при обнаружении в нем неисправностей единственным выходом будет замена.
Больно ударить по кошельку такой ремонт не сможет — регуляторы стоят достаточно дешево, и ремонт (если бы он был возможен) обошелся бы значительно дороже.
Чтобы привести автомобиль в нормальное состояние, необходимо проверить РДТ на работоспособность. Существует несколько простых методов, позволяющих самостоятельно установить причины неполадок и устранить их, не прибегая к дорогостоящим услугам специалистов.
Первый способ — визуальный. Его можно использовать только на карбюраторных двигателях, поэтому на сегодняшний день этот метод практически не применяется.
Заключается такая проверка в следующем: необходимо пережать или отсоединить клапан и пронаблюдать за струей топлива. По интенсивности струи горючего и определяется неисправность.
Способ далеко не самый эффективный, нужной точности обеспечить он не в состоянии, поэтому использовать его не рекомендуется.
Второй способ дает точный результат и позволяет с уверенностью говорить о неисправности РДТ.
Для проверки потребуется манометр, который нужно установить в разрыв между штуцером и шлангом подачи топлива, отсоединив вакуумный шланг. При проверке давление должно расти с 0,3 до 0,7 Бар.
Отсутствие роста давления при такой проверке еще ни о чем не говорит, и операцию необходимо повторить с другим вакуумным шлангом.
Если же и в этом случае регулятор не выдает давления, то он явно неисправен и требует замены.
Подсоединяя манометр к топливной системе, можно воспользоваться еще одним методом проверки: просто пережать шланг, возвращающий неиспользованное топливо в бак. Стрелка манометра должна будет обязательно отреагировать на подобное обращение. Естественно, такой способ не подходит для проверки топливных систем, в которых используются металлические трубки или слишком короткие шланги.
Этот же способ позволяет выявить неполадку РДТ без использования манометра, если двигатель не развивает нормальные обороты. Пережав обратку при запущенном двигателе, необходимо отследить обороты и послушать двигатель — если его работа выровнялась, то проблема заключается в неисправном клапане регулятора, и его нужно менять.
Видео о том, как проверить неисправность регулятора давления топлива
Итог
Регулятор давления топлива — это небольшой, но достаточно важный элемент топливной системы автомобиля. Проверка регулятора давления топлива и его своевременная замена позволит избежать многих неприятностей.
Проверка РДТ осуществляется самостоятельно без каких-либо затруднений, как и его замена, а стоимость нового регулятора достаточно невысока — намного дороже обойдется топливо при завышенном расходе или ремонт топливной системы, ведь одна маленькая неполадка может стать причиной более опасных неисправностей.
Как проверить регулятор давления топлива? Диагностика РДТ своими руками
Здравствуйте. Сегодня поговорим о регуляторе давления топлива (РДТ). Вы узнаете, что такое РДТ, где он расположен и как проверить регулятор давления топлива в домашних условиях, то есть своими руками.
РДТ располагается на топливной рампе, задача этого устройства — поддерживать оптимальное давление в топливной системе независимо от рабочих режимов.
Как работает регулятор давления топлива?
РДТ выполнен в виде мембранного клапана, на который с одной стороны давит топливо, а с другой — пружина впускного коллектора. После разгрузки двигателя, клапан открывается, а неиспользованное топливо отправляется назад в топливный бак.
Как только включается топливный насос, происходит подача топлива из бака, затем его очищает топливный фильтр, дальше оно идет в регулятор давления, который на протяжении всего этого цикла “выравнивает” (поддерживает) оптимальное давление в топливной системе.
Эта задача является главной для РДТ, за счет постоянной поддержки давления в топливной системе обеспечивается правильная работа силового агрегата. В случае неисправного регулятора давления возникает недостаток давления, в результате чего меняется работа двигателя.
Если после проверки топливного насоса и топливных магистралей вы не обнаружили никаких неисправностей, то скорее всего, проблема заключается в РДТ.
Какие признаки неисправного регулятора давления топлива?
Неисправный РДТ можно обнаружить по следующим признакам:
- Двигатель работает нестабильно, глохнет на холостых;
- Плохая реакция двигателя на педаль “газа”;
- Мотор во время езды “захлебывается”;
- Снижается мощность двигателя и увеличивается.
Почему РДТ выходит из строя?
- Как правило, неисправность регулятора давления топлива сводится к тому, что клапан просто не способен удерживать необходимое давления. Это может происходить, например, из-за просадки пружины клапана. Из-за неисправной пружины, топливо обратно возвращается в бак, в итоге двигатель плохо запускается;
- Как вариант проблема может заключаться в затрудненном движении топлива или в случае образования закупорки;
- Нередко причиной становится подклинивающий клапан. Изменение давления происходит неравномерно, в итоге происходят перебои в подаче топлива и как результат — машина дергается. Особенно это чувствуется при наборе скорости, во время разгона.
Проверка регулятора давления топлива своими руками
Перед тем как проверить РДТ хочу отметить, что существует несколько способов проверки. Самый старый способ — пережать или отключить «перепускной клапан» и понаблюдать за струей. Этот метод использовали еще наши деды и отцы на своих ВАЗах и ГАЗах, однако с появлением инжекторных двигателей этот способ перестал быть актуальным.
Наиболее популярный и эффективный способ проверки давления в топливной системе — при помощи манометра.
Для проверки давления в РДТ при помощи манометра необходимо завести двигатель и подключить манометр между штуцером и топливным шлангом.
Двигатель должен работать на холостых, а вакуумный шланг должен быть отсоединенным. Во время измерения давление в системе должно увеличиваться от 0,3 до 0,7 Бар.
Более детально том как правильно проверить регулятор давления топлива вы можете узнать в представленном ниже видео. Как проверить регулятор давления топлива- видео:
В случае если во время измерения вы не заметили никакого роста давления – поменяйте вакуумный шланг, затем повторите попытку.
Если и это не помогло и регулятор показывает “0” давление, можно сделать заключение о неисправности РДТ.
Замена регулятора давления топлива — единственный способ решить эту проблему, ремонту эта деталь не подлежит!
Текст принадлежит: http://vopros-avto.ru/
Проверка исправности регулятора давления топлива в топливной рейке, не снимая с автомобиля
Задача регулятора давления топлива в топливной рейке довольно простая – сбрасывать давление путём перепускания топлива из рейки. Данный процесс на системах Common Rail регулируется при помощи компьютера, таким образом, чтобы узнать, есть ли неисправность в данном устройстве – необходимо обладать параметрами для проверки.
Когда стоит проверять регулятор давления?
- Машина плохо заводится на горячую, либо на холодную (Зависит от марки, модели, двигателя и года выпуска машины)
- Под нагрузкой автомобиль переходит в аварийный режим работы;
Происходит это потому, что насос не успевает накачивать топливо в систему. Например, предполагаем, что кантик прилегания внутри или запорный клапан промыло стружкой. Таким образом, меняются параметры устройства.
По тест-плану он должен пропускать меньше, но пропускает больше. Таким образом, насосу не хватает производительности, чтобы поддержать нужное давление в топливной системе.
Компьютер будет указывать на неисправность насоса, но на самом деле проблема может крыться в регуляторе.
Проверка регулятора официалами
Проверка регулятора давления топлива на официальных BOSCH-сервисах или других официальных сервисах выглядит таким образом.
- Регулятор снимается вместе с топливной рейкой;
- Затем, регулятор необходимо установить на стенд;
- Затем, подключается управление, трубки подачи высокого давления.
В зависимости от сигнала, клапан будет менять своё положение, а с помощью трубки высокого давления будет накачиваться топливо. В сервисах присутствует свой тест-план и характеристики, которых в свободном доступе нет. С помощью них можно узнать, в каком положении и какое количество топлива может перепускаться.
Проверка регулятора, не снимая с автомобиля
Как проверить регулятор давления быстро, не снимая с автомобиля? Как ни странно, сделать это очень просто и в умелых руках даже не потребуется помощь мастера. К каждому регулятору по рейке подводится путь к сбросу топлива.
Конструкция простая – высокое давление в рампе, сбоку имеется штуцер, с помощью которого сбрасывается в обратку лишняя соляра, которую сбрасывает регулятор. Но, на стартере не должно ничего сбрасываться.
Если устройство сбрасывает топливо на стартере – это говорит о его промывке и неисправности.
Аналогичные регуляторы и аварийный режим
Проверить, переходит машина в аварийный режим из-за регулятора или нет также можно. Для этого необходимо переставить любой аналогичный регулятор в машину, который схож по конструкционным особенностям с вашим.

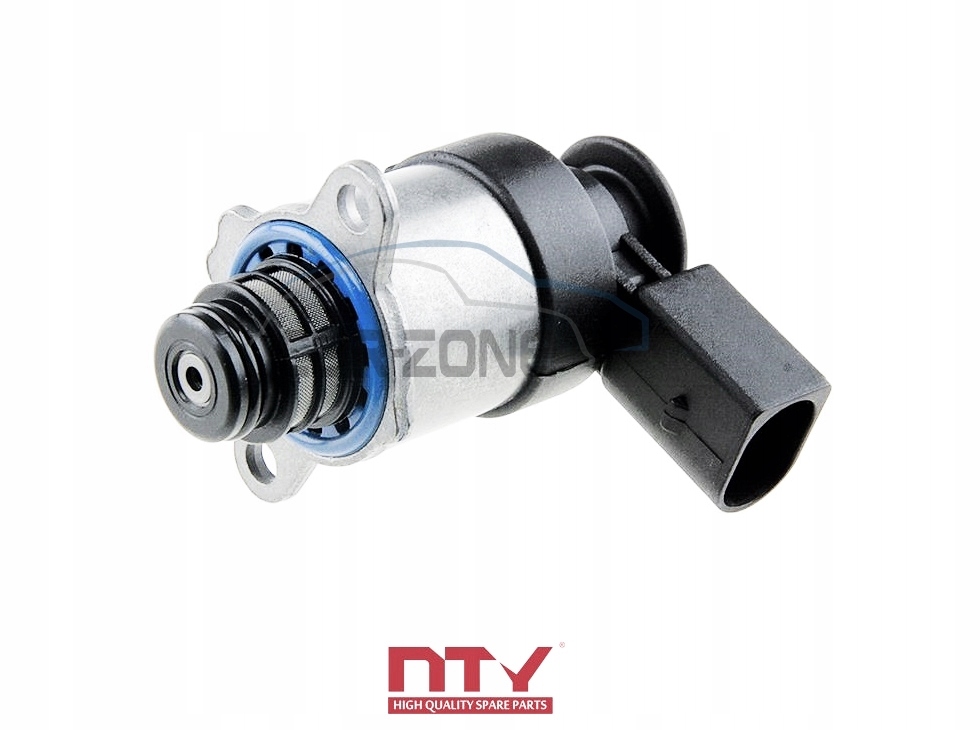

Такая возможность обусловлена очень умной системой, которая регулирует давление при помощи электромагнита. Компьютер управляет клапаном при помощи силы тока на этот магнит.
Чем больше даётся ток, тем больше открывается крышка регулятора. И так будет происходить до тех пор, пока регулятор не увидит в рейке нужное давление.
Поэтому, вне зависимости от датчика, он все равно будет наращивать, чтобы получить необходимые параметры работы.
Нашим СТО проводились такие работы и соответственно, устанавливались разные регуляторы на машины. Например, регулятор с мерседеса может подойти даже на Renault Trafic. Чтобы проверить исправность, достаточно лишь снять обратку клапана регулятора и крутить стартером. Не должно быть никакой обратки. |
Как проверить регулятор давления топлива? Самостоятельная диагностика РДТ
В этой статье я расскажу о том, что такое регулятор давления топлива (РДТ), где он находится, а также о том, как провести его диагностику своими руками.
Регулятор давления расположен на топливной рампе, его задача заключается в том, чтобы поддерживать правильное давления в топливной системе при разных рабочих режимах.
Как работает регулятора давления топлива?
Регулятор давления представляет собой мембранный клапан, с одной стороны на нее воздействует топливо, с другой — пружина впускного коллектора. Когда мотор выходит из нагрузки, происходит открытие клапана, после чего неиспользованное топливо возвращается обратно в топливный бак.
После включения топливного насоса, топливо подается из бака, проходит очистку в топливном фильтре, затем поступает в регулятор, который во время этого цикла поддерживает правильное давление в топливной системе. Главной задачей РДТ является поддержание оптимального давления в топливной системе и обеспечение правильной работы двигателя.
Из-за недостатка давления, работа двигателя меняется, если вы проверили насос, топливопровод и не обнаружили нарушений, скорее всего проблема в регуляторе давления топлива.
Признаки неисправного РДТ:
Причины неисправности регулятора давления топлива
- Клапан не может удержать необходимого давления.
Причина может заключаться в просадке пружины клапана, в результате он возвращает топливо обратно в бак, из-за чего двигатель заводится плохо;
- Затруднен ход топлива или произошла полная закупорка;
- Клапан подклинивает. Давление изменяется неравномерно, в результате чего машина начинает дергаться особенно во время разгона.
Как проверить регулятор давления топлива, то есть диагностика РДТ своими руками
Есть несколько способов, как проверить РДТ в домашних условиях.
Одним из самых “древних” вариантов проверки является — пережатие или отсоединение «перепускного клапана», при этом ведется наблюдение за силой струи.
Такой способ проверки регулятора давления топлива практиковали еще наши деды на первых ВАЗовских моделях. После того как на смену карбюраторам пришли инжекторы способ стал неактуальным.
Самый верный и эффективный способ проверить давление в топливной системе — использовать манометр.
Для того чтобы измерить давление РДТ в двигателе на холостых оборотах необходимо подключить манометр между штуцером и топливным шлангом, при этом нужно отсоединить вакуумный шланг. Во время проведения замеров давление в системе должно возрастать от 0,3 до 0,7 Бар.
Более подробно о том как проверить РДТ вы узнаете посмотрев тематическое видео Как проверить регулятор давления топлива:
Если же во время замеров вы не увидели роста – замените вакуумный шланг и повторите процедуру. Если же и это не дало результатов и РДТ по прежнему показывает нулевое давление, можно сделать вывод о неисправном регуляторе давления топлива. РДТ не подлежит ремонту, поэтому его нужно заменить.
Регулятор давления топлива.Вопрос. — logbook Mitsubishi Lancer 2004 on DRIVE2
Сидел в машине, ждал человечка и думал о предстоящем замере давления топлива в системе. Все уже приготовил осталось обзавестись временем… Так вот, после измерения давления на работающем двигателе его нужно замерить и на заглушенном.
По истечении определенного времени оно должно сохраняться в системе, что обеспечивает быстрый пуск после стоянки и позволяет не прокачивать (заполнять) топливную магистраль заново топливом. У меня запускается двигатель не с первого оборота, а причиной может быть как раз низкое остаточное давление или его полное отсутствие.
Основные причины падения могут быть из-за пропуска топливных форсунок и если не держит Регулятор Давления Топлива (РДТ). Если форсунки просто так за 2 минуты не проверишь, то РДТ как мне казалось можно. РДТ в моем случае может являться и причиной обедненной смеси (если клапан всегда открыт), так что пробую проверять. Идея, которая меня посетила, не дала спокойно сидеть, и я полез в багажник.
Можно конечно было сначала замерить остаточное давление и убедиться, что оно падает или наоборот держится, возможно и нет необходимости РДТ проверять, но я не смог удержаться, тем более нужно всего пару минут да и сидеть скучно.
Подумал, что можно установить сразу после стальной трубки обратки вазовский прозрачный фильтр, который у меня валяется в багажнике и наблюдать идет ли бензин в обратку или нет. Как вариант просто скинуть шланг и в случае недержания у клапана залить все бензином и замочить руки, что меня не устраивает, так что ставлю фильтр исполняющий роль смотрового окошка.
Что я хотел увидеть? Нахватавшись верхушек в интернете я был уверен, что на холостых должно быть сухо т.к. давление срабатывания клапана выше 3кг, а давление на хх у нас составляет по букварю не ниже 2.65кг. Предположим, оно будет выше, пусть 2.9кг, клапан должен быть закрытым. Так же после остановки двигателя думал сброса бензина не будет, а вот при нагрузке клапан открывается и спускает лишний бензин назад в бензобак.
- Инсталлируем:
- Тестируем, запускаю двигатель:
- Фильтр мгновенно заполнился, да и по ощущениям давит через клапан по полной, будто он не держит совсем.
Возникает вопрос- либо я начитался бреда, либо затупил и о работе РДТ понял все так как хотелось мне (ошибочно), либо у меня он действительно не держит и льет прямотоком назад в бак.Симптом пропуска бензина у меня есть – при скорости выше 120км.ч. машина дальше разгоняться практически не хочет, грешу на регулятор, что он не держит и давление в системе ниже положенного.
Возможно засран топливный фильтр и насос не может продавить нужное кол-во топлива.
- В общем я запутался, кто в теме по работе регулятора разъясните, киньте толковую ссылочку. В любом случае давление в системе в скором будущем замерю и станет многое понятно, но пока не дошли руки интересно …
- ДОПОЛНЕНИЕ.
- Вот накопал немного:
- Описание функций регулятора давления подачи топлива:
При различных режимах работы двигателя, например, на холостом ходу, требуется немного топлива, тогда как при полной нагрузке — значительно больше. Такая потребность регулируется с помощью регулятора давления.
В зависимости от потребности регулятор давления поддерживает низкое или высокое давление подачи топлива. Основной информацией при регулировке давления служит разрежение во впускном коллекторе. Благодаря ему нагружается мембрана регулятора давления.В режиме холостого или принудительного холостого хода во впускной трубе создается давление разрежения.
На величину давления разрежения от номинального значения снижается давление подачи топлива. Номинальное значение давления выбито на корпусе регулятора.
- При полной нагрузке разрежение во впускной трубе примерно равно нулю, регулятор давления поддерживает давление топлива, равное выбитому на корпусе номинальному значению.
- Описание функционирования топливного насосаДля обеспечения функционирования регулятора давления при любых режимах работы топливный насос должен всегда обеспечивать более высокое давление, необходимое для функционирования регулятора давления.
- Описание функционирования поддержания давления:
При нулевой подаче (двигатель выключен) закрывается регулятор давления, и давление подачи топлива во впускной трубе поддерживается продолжительное время. В топливном насосе закрывается обратный клапан. Благодаря таким мерам поддерживается давление в системе подачи топлива, и, тем самым, сокращается время пуска.
Рекламации: Нарушение динамики двигателя, недостаток мощностиЗапустить двигатель на холостом ходу и замерить давление подачи топлива.Отсоединить вакуумный шланг от регулятора давления топлива. Тем самым симулируется режим “полной нагрузки”. При этом измеряемое значение в зависимости от двигателя должно возрастать на 0,4-0,7 бар. Измеренное значение записать.
Если возрастание не происходит, следует заменить вакуумный шланг и повторить последний шаг проверки. Если возрастание опять не наблюдается, заменить регулятор давления.Снова начать проверку и записать измеренное значение.Сравнить результат измерения со значением, выбитым на корпусе регулятора давления.
ОценкаРезультат измерения ниже номинального значения на -0,2 бар:• Сужено сечение трубопровода подачи топлива или засорен топливный фильтр.• Не в порядке электропитание топливного насоса, например, большое переходное сопротивление в штекерном соединении (коррозия) электропроводки автомобиля и топливного насоса.
Результат измерения выше номинального значения на+ 0,2 бар:• Отключить двигатель, затем пронаблюдать за измеряемым значением;• Если оно снизилось до номинального значения (допуск по номинальному значению+ /- 0,2 бар, значит сужены или засорены трубопроводы слива топлива. Проверить трубки на изломы и, если их нет, то заменить сливные трубопроводы.
• Если результат измерения остается слишком высоким, значит неисправен регулятор давления. Кроме этого, существует вероятность полного перекрывания слива. Тогда при снятии регулятора давления выступило бы топливо под действием давления! Поэтому заранее приготовив ветошь, собрать и отправить выступающее топливо на утилизацию.
Если имеет место засорение трубопровода, то менять следует его, а не регулятор давления.Рекламации: Затруднения при пускеПроверить падение давления:Дать двигателю поработать на холостом ходу и выключить. Записать измеренное значение в режиме выключения двигателя. Примерно через 20-30 минут снова снять показание в режиме выключения двигателя.
Если измеряемая величина упала больше, чем на 0,5 бар, то следует провести следующую проверку.Запустить двигатель, подождать нагнетания давления, выключить двигатель и сразу пережать шланг подвода непосредственно перед манометром. Результат измерения записать. Примерно через 20-30 минут снова снять показание в режиме выключения двигателя.
ОценкаТеперь результат измерения снизился менее, чем на 0,5 бар:• Если обнаружатся дефекты в трубопроводах подачи, в сливном трубопроводе или неисправности напорного (обратного) клапана в топливном насосе, то проверить все детали, при необходимости, заменить.Измеряемая величина снова снизилась более, чем на 0,5 бар;
• Заменить регулятор давления.
Примечания:При работе двигателя со снятым вакуумным шлангом во время проведения проверки в ЗУ неисправностей ЭБУ могут быть занесены сообщения о неисправностях. Сообщения о неисправностях “Регулировка состава рабочей смеси с лямбда-зондом неправильна” или “Регулировка состава рабочей смеси с лямбда-зондом на пределе” по окончании проверки следует стереть.
Как снять и проверить неисправный регулятор давления топлива (РДТ)? 6 простых шагов
Двигатель транспортного средства — важнейший модуль, отвечающий за качество движения, а также производительность всего агрегата. Его состояние, как и качество взаимодействующих элементов напрямую влияет на безопасность водителя и пассажиров во время эксплуатации автомобиля. Именно поэтому своевременная диагностика и устранение неисправностей является первоочередной задачей для каждого водителя.
Эффективность работы двигателя во многом определяется особенностями функционирования вспомогательных приспособлений, в том числе и оборудования, обеспечивающего впрыск топлива в цилиндры. Объем жидкости, который оно поддерживает, зависит от следующих факторов: время работы форсунки, уровень давления внутри топливной рейки, особенности функционирования впускного коллектора.
С целью учета всех упомянутых факторов, а также для обеспечения более точной подачи топлива многие производители авто используют в своих двигателях регуляторы давления. Они позволяют поддерживать на надлежащем уровне рециркуляцию горючей жидкости.
Содержание статьи
Устройство и принцип работы РДТ
РДТ сконструирован в виде мембранного клапана, с одной стороны к которому подключают шланг с подачей топлива, с другой — пружинный механизм впускного коллектора. Данное приспособление обеспечивает необходимую разницу давлений воздуха и горючей жидкости на форсунке, а также во впускном коллекторе. Учитывая это, излишки бензина или дизеля будут направлены в бак по обратной магистрали.
Прибор для регулировки давления топлива сконструирован в виде двух камер: топливная и диафрагменная. После попадания горючего в первый резервуар с помощью входного штуцера она подается в диафрагменный сектор с помощью специального впускного трубопровода. В случае когда уровень давления в нижней камере превысит суммарное, создаваемое пружиной в диафрагменной, последняя двигается таким образом, чтобы остаток топливной смеси возвращался в бензобак по возвратной линии. Таким образом поддерживается постоянный перепад давления в системе в пределах 2,5 бар.
Транспортные средства с дизельными двигателями предусматривают в топливной системе обратный клапан, имеющий несколько иную структуру. Его составляющими элементами являются соленоид и шток, что упирается в шарик для перекрытия обратного потока. Подобным образом двигатель получает защиту от быстрого износа, что связано со снижением гидравлических колебаний. Обслуживание и восстановление регулятора давления топлива на дизельном двигателе проводится аналогично бензиновому аналогу.
Расположение РДТ в топливной рейке транспортного средства
Применение специального регулятора для топливной системы связано с необходимостью снижения или повышения напора подачи горючего в двигатель при его работе на различных оборотах. К примеру, для холостого хода потребуется совсем небольшое количество горючего, в то время как при повышении скорости интенсивность его впрыскивания должна повышаться.
С целью выравнивания этой разницы на всех форсунках прибор установлен в конце топливной рейки. Стандартно он вмонтирован в топливной рампе. Очень часто его расположение может быть изменено – например, РДТ помещают в шланг для обратной подачи или даже в бак.
Размещение в бензобаке дает возможность избежать необходимости монтажа дополнительных топливных магистралей, а обратный клапан блокирует попадание в систему лишнего горючего. Независимо от локализации РТД выполняет одинаковую функцию, что заключается в поддержке требуемого и безопасного для двигателя транспортного средства напора горючего.
Для систем без рециркуляции топлива РДТ находится в топливном баке, а его конструкция рассчитана на поддержку одного и того же давления жидкости по отношению к атмосферному. Спецификой такого варианта расположения является то, что разницы между давлениями топлива в баке и во впускном коллекторе не будут постоянными, что в конечном итоге учтено в продолжительности впрыска рабочей жидкости.
Возможные причины неисправности в работе РДТ
Конструкция регулятора давления топлива продумана таким образом, чтобы по время остановки двигателя напор топлива в системе оставался стабильным. Однако добиться этого не всегда удается. Это связано с изнашиванием клапана, который со временем теряет свою возможность удерживать топливо. В связи с этим для того чтобы завести двигатель, водителю приходится подолгу крутить стартер.
Наиболее распространенными проблемами с устройством, регулирующим подачу топлива, являются следующие нюансы.
- Клапан в устройстве полностью не держит давление. Основной причиной такой поломки является просадка пружины, что потеряла возможность создавать необходимое сопротивление. В этом случае бензин будет возвращаться обратно в бак, не попадая в форсунки двигателя.
- Усложненное движение топлива, связанное с закупоркой регулятора давления. Это приводит к тому, что с пол-оборота двигатель вряд ли удастся завести.
- Наблюдается подклинивание прибора, связанное неравномерным изменением уровня давления. При данной неисправности возникают проблемы с разгоном транспортного средства, также снижается динамика, влияющая на безопасность водителя и пассажиров.
Стоит обратить внимание, что регулятор давления подачи топлива наиболее часто выходит из строя в связи с износом. Такая поломка наблюдается после 100-200 тыс. км пробега. В данном случае наблюдается истончение или иссыхание мембраны. Пружина при этом слабнет, а клапан постепенно подклинивает. В случае когда проблемы с клапаном наблюдаются раньше этого момента, причина поломки заключается в некачественной сборке или браке детали.
Другой причиной неисправности клапана может являться низкое качество горючего. При таком раскладе посторонние примеси, которые попадают в рабочую жидкость, засоряют РДТ. В отличие от первого варианта, когда можно заменить мембрану самостоятельно, придется обращаться в сервис для установки нового устройства, поскольку чистка клапана не предусмотрена.
Признаки неисправности РДТ
Существует ряд признаков работы двигателя транспортного средства, по которым можно определить, что выведен из строя РДТ. Наиболее частыми среди них являются:
- неустойчивая работа силового узла (он глохнет), при которой уровень давления топливной жидкости стабилен и остальные системы работают нормально;
- наблюдается уменьшение чувствительности мотора;
- наблюдаются рывки и провалы в работе силового узла, что особенно заметно в движении;
- повышается уровень вредность (наличие СН и СО) выхлопных газов;
- повышается расход топлива;
- наблюдаются затруднения с запуском двигателя.
Также при возникновении неисправностей в РДТ могут наблюдаться повышение расхода горючего и подтеки рабочей жидкости на шлангах системы, что не решается установкой новых хомутов и заменой трубок. В случае появления описанных выше признаков неисправности каждому водителю полезно уметь проверять регулятор давления топлива.
Диагностика представленного оборудования проводится следующим образом.
Шаг 1. Выкрутить пробку штуцера, обеспечивающего подачу топливной жидкости в первую камеру, и осмотреть уплотнительное кольцо. В том случае когда оно потеряло свою целостность или наблюдаются явные дефекты, необходимо провести замену.
Шаг 2. Извлечь золотник из штуцера, что осуществляется так же, как и с аналогичным приспособлением в шине. После этого нужно зафиксировать шинный манометр с помощью специального хомута на последнем и измерить давление в момент работы силового узла. После сверки параметров с указанными производителем можно сделать выводы о неисправности приспособления. Стоит учесть, что при отключении вакуумного шланга уровень давления должен немного повышаться. Когда этого не происходит, полная замена устройства неизбежна.
Без применения манометра можно также произвести проверку давления в топливной рейке. При этом необходимо пережимать шланг обратной подачи горючей жидкости во время работы двигателя. Когда это будет сделано, двигатель с неработающим универсальным регулятором давления топливной жидкости начинает набирать мощность, и все цилиндры вступают в работу.
Несмотря на эффективность такого метода, пережать обратный шланг не всегда возможно для моторов современных видов транспортных средств, поскольку в них установлены металлические трубки или шланги с недостаточной длиной. При желании проверить РДТ на инжекторе можно воспользоваться только одним способом, предусматривающим применение манометра.
Ремонт и замена РДТ
Если в работе транспортного средства наблюдается ряд признаков неисправности регулятора топлива, его диагностика — единственный шаг на пути к возвращению надлежащих эксплуатационных параметров. В том случае когда проверка свидетельствует о том, что прибор вышел из строя, необходимо осуществить следующее.
Шаг 1. Извлечь пробку штуцера, чтобы иметь возможность проконтролировать давление горючей жидкости на его торце.
Шаг 2. Используя специальный металлический защитный колпачок, аккуратно достать из внутренней полости штуцера золотник.
Шаг 3. Снизить давление в системе питания, после чего осторожно снять вакуумный шланг с устройства.
Шаг 4. Снять гайку, с помощью которой осуществлялось крепление трубки, подающей горючее.
Шаг 5. После того как будут откручены два болта, служащие для крепления модуля к топливной раме, нужно плавно выводить штуцер их отверстия.
Шаг 6. Осторожно достаем РДТ.
Как правило, извлеченное устройство не подлежит ремонту, и его меняют на новое, более функциональное. Приобрести модуль с доставкой можно как в любом специализированном магазине, так и через Интернет.
Выводы
Регулятор давления топлива стоит считать основным модулем транспортного средства, что поддерживает работу всей топливной системы. Все, что от вас требуется, – внимательность и оперативное реагирование. Его восстановление и диагностика по большой части являются процедурами, не требующими определенных навыков или усилий. Однако если пренебречь представленными рекомендациями, придется полностью менять модуль, что приводит к стремительному увеличению его стоимости.
Обзоры на клапан давления топлива— интернет-магазины и обзоры на клапан давления топлива на AliExpress
Отличные новости !!! Вы находитесь в нужном месте для клапана давления топлива. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний клапан давления топлива в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что у вас есть топливный клапан на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще сомневаетесь по поводу клапана давления топлива и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести клапан давления топлива по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.
Лучший клапан давления топлива с регулятором — Отличные предложения по клапану давления топлива с регулятором от Global Fuel Pressure Valve с продавцами регуляторов
Отличные новости !!! Вы попали в нужное место для клапана давления топлива с регулятором.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний топливный клапан давления с регулятором вскоре станет одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что у вас есть клапан давления топлива с регулятором на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в клапане давления топлива с регулятором и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести клапан давления топлива с регулятором по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.
Самый дешевый предохранительный клапан в топливной рампе — отличные предложения на предохранительный клапан топливной рампы от глобальных продавцов предохранительных клапанов в топливной рампе
Отличные новости !!! Вы находитесь в нужном месте для клапана сброса давления в топливной рампе.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний предохранительный клапан топливной рампы должен в кратчайшие сроки стать одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили предохранительный клапан топливной рампы на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в предохранительном клапане в топливной рампе и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести предохранительный клапан топливной рампы по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.
Признаки неисправного или неисправного регулятора давления топлива
Регулятор давления топлива — это компонент системы управления двигателем, который в той или иной форме присутствует практически во всех двигателях внутреннего сгорания. Он является компонентом топливной системы автомобиля и, как следует из названия, отвечает за регулирование давления топлива, протекающего через систему.Для разных условий работы двигателя потребуется разное количество топлива, которое можно дозировать, изменяя давление топлива. Многие регуляторы давления топлива используют механические диафрагмы с вакуумным приводом для изменения давления, хотя есть автомобили, оснащенные электронными регуляторами давления топлива. Поскольку регулятор давления топлива играет непосредственную роль в распределении топлива к двигателю, любые проблемы с компонентом могут потенциально вызвать проблемы с производительностью и другие проблемы для транспортного средства.Обычно неисправный регулятор давления топлива вызывает несколько симптомов, которые предупреждают водителя о потенциальной проблеме.
1. Пропуски зажигания и снижение мощности, ускорения и топливной экономичности
Одним из первых симптомов возможной проблемы с регулятором давления топлива являются проблемы с производительностью двигателя. Если регулятор давления топлива в автомобиле выходит из строя или имеет какие-либо проблемы, он нарушит давление топлива в автомобиле. Это, в свою очередь, изменит соотношение воздух-топливо в двигателе и настройку, что может иметь драматическое влияние на характеристики автомобиля.Неисправный регулятор давления топлива может вызвать пропуски зажигания в автомобиле, снижение мощности и ускорения, а также снижение топливной экономичности. Эти симптомы также могут быть вызваны множеством других проблем, поэтому настоятельно рекомендуется провести правильную диагностику автомобиля.
2. Утечки топлива
Еще одним признаком неисправности регулятора давления топлива в автомобиле является утечка топлива. В случае выхода из строя диафрагмы регулятора давления топлива или любого из уплотнений могут возникнуть утечки топлива.Неисправный регулятор может не только вызвать утечку бензина, что является потенциальной угрозой безопасности, но также может вызвать проблемы с производительностью. Утечка топлива обычно вызывает заметный запах топлива, а также может вызвать проблемы с производительностью двигателя.
3. Черный дым из выхлопа
Черный дым из выхлопной трубы — еще один симптом потенциальной проблемы с регулятором давления топлива автомобиля. Если регулятор давления топлива протекает или выходит из строя изнутри, это может привести к выбросу черного дыма из выхлопной трубы автомобиля.Неисправный регулятор давления топлива может привести к тому, что автомобиль будет работать на чрезмерно богатой смеси, что, помимо снижения миль на галлон и производительности, может привести к появлению черного дыма из выхлопной трубы. Черный дым также может быть вызван рядом других проблем, поэтому настоятельно рекомендуется правильно диагностировать автомобиль.
Хотя некоторые регуляторы давления топлива встроены в узел топливного насоса, большинство регуляторов давления топлива установлено в топливной рампе и может обслуживаться независимо от остальной системы.Если вы подозреваете, что у вашего автомобиля может быть проблема с регулятором давления топлива, обратитесь к профессиональному технику, чтобы проверить его на предмет необходимости замены.
Электромагнитные клапаны для топлива, нефти и газа
Уведомление: Мы используем файлы cookie и аналогичные технологии для улучшения нашего веб-сайта, персонализации содержимого веб-сайта для вас, а также для доставки рекламных сообщений и предложений по содержанию, имеющему отношение к вам.Для получения более конкретной информации о том, как мы используем файлы cookie и об изменении ваших предпочтений в отношении файлов cookie, см. Наш Уведомление о файлах cookie .Понятно и больше не хотите видеть это сообщение? Щелкните X, чтобы закрыть это уведомление.
Часть 2 — Как проверить топливный насос — Тест без запуска (Ford 4.6 л, 5,4 л)
ТЕСТ ТОПЛИВНОГО НАСОСА 2: Использование манометра топлива
Проверка давления в топливном насосе — один из самых точных способов проверить исправность топливного насоса.
Ford упростил прикрепление манометра к топливной системе для проверки топливного насоса, так как на топливной рампе есть клапан Шредера (см. Изображение 1 из 2 в средстве просмотра изображений).
Если у вас нет манометра топлива, я дал несколько рекомендаций в конце статьи о том, какой манометр нужно купить и где его купить.
Это этапы проверки:
1
Подсоедините манометр топлива к клапану Шредера на топливной рампе.
2
Когда будете готовы, попросите помощника запустить двигатель, наблюдая за показаниями манометра измерителя давления топлива.
3
Ваш манометр покажет один из двух следующих результатов:
1.) Манометр топлива покажет 35 PSI, или
2.) Манометр покажет 0 PSI.
Хорошо, теперь, когда часть тестирования завершена, давайте посмотрим, что означают ваши результаты:
ВАРИАНТ 1: Если манометр показывает 0 PSI . Это подтверждает, что причина ваших F150 (Expedition, Crown Victoria, Thunderbird, Cougar, Grand Marquis и т. Д.) Вызвана нехваткой топлива.
Этот результат обычно означает, что топливный насос неисправен, но не всегда. Например, у вас может быть перегоревший предохранитель топливного насоса, неисправное реле топливного насоса или сработавший выключатель топливного насоса.
Принимая во внимание вышеупомянутые условия, которые я только что упомянул, и чтобы убедиться, что топливный насос действительно является причиной этого показания давления топлива 0 PSI, вы должны убедиться, что топливный насос получает питание (12 В), когда двигатель работает. проворачивание (это выполняется из-под автомобиля, нажав мультиметром на провод, питающий топливный насос).
ВАРИАНТ 2: Если датчик давления топлива зарегистрировал 35 PSI : Этот результат манометра показывает, что топливный насос работает и подает достаточно топлива к топливным форсункам.
Причина отсутствия запуска вашего Crown Victoria (E150, Mustang, Town Car, Navigator, Thunderbird и т. Д.) Связана с чем-то другим.
Расположение клапана Шредера
Клапан Шрадера всегда расположен на топливной рампе форсунки (на автомобилях, рассматриваемых в этом руководстве). В основном на пассажирской стороне двигателя.
Проверка инерционного переключателя топливного насоса
Инерционный переключатель топливного насоса предназначен для отключения питания (или заземления) топливного насоса в случае удара, который приводит к остановке двигателя (если он работал) или к проворачиванию двигателя, но не к запуску из-за к нехватке топлива.
Хотя он разработан для срабатывания при сильном ударе, вызванном автомобильной аварией, иногда он активируется менее чем при сильном ударе (а это случается часто).
Это означает, что всегда рекомендуется проверять и сбрасывать инерционный выключатель при проверке топливного насоса. На большинстве автомобилей, рассматриваемых в этом руководстве, инерционный переключатель расположен под правой стороной приборной панели, за панелью отделки.
Сброс инерционного переключателя топливного насоса просто включает нажатие на кнопку, расположенную наверху инерционного переключателя, до упора.Если инерционный выключатель был отключен до отключения топливного насоса, вы почувствуете определенный «щелчок» при нажатии кнопки.
Статьи о тестировании по теме
Моя миссия — дать вам практические учебные пособия «как тестировать», чтобы помочь вам действительно проверить то или иное на вашем автомобиле Ford с двигателем V8 объемом 4,6 и 5,4 л, поэтому я написал несколько статей, которые могут вас заинтересовать. Вы можете найти их здесь: Ford 4.6L, 5.4L Указатель статей.
Вот образцы руководств, которые вы найдете в указателе:
- Устранение неисправностей P0172 и P0175 (Ford 4.6 л, 5,4 л).
- Как проверить электродвигатель нагнетателя (Ford 4.6L, 5.4L).
- Как узнать, что не так с моей коробкой передач? (Ford 4.6L, 5.4L).
- Как проверить катушки зажигания Ford с катушкой зажигания 4,6 л и 5,4 л V8 (по адресу: easyautodiagnostics.
