Как снять рулевой наконечник без съемника? есть такой способ

Причины износа шарниров

В процессе эксплуатации рабочая пара наконечника (пластмассовая вставка и шаровой палец) испытывает нагрузки со стороны рулевой рейки, которая тянет или толкает поворотный кулак в зависимости от направления движения автомобиля. Другая разновидность нагрузок воздействует на элемент со стороны колеса, попадающего на неровности дорожного полотна.
В первом случае усилие прилагается перпендикулярно оси шарового пальца и действует на излом, во втором силы стремятся выдернуть деталь из гнезда. Есть и третий вид нагрузки – сила трения, возникающая в узле при повороте колес. Поскольку палец жестко закреплен в проушине кулака гайкой, он проворачивается внутри пластиковой втулки и трется о ее стенки.

Из-за воздействия указанных нагрузок шарнирное соединение изнашивается следующим образом:

Со временем стенки вкладыша истираются, между ними и шаром образуется зазор, отчего при движении по мелким неровностям слышен негромкий стук.
Истирание боковых стенок втулки приводит к разбалтыванию пальца, ведь он поджимается пружиной только снизу.
Когда пружина и пята не в состоянии выбрать люфт, возникший в результате износа пластика, шаровой палец легко ходит во втулке, отчего сильно стучит рулевой наконечник.

Подобные дефекты нужно выявлять своевременно, иначе поврежденный наконечник быстро придет в негодность.

В автомобилях, оборудованных двухрычажной передней подвеской, иногда возникает поломка, не связанная с работой шарнира. Поскольку тяга расположена низко, при неаккуратной езде по плохим дорогам металлический стержень может согнуться от удара о камень или другое препятствие. При этом стук не возникает, но наблюдаются другие признаки, описанные далее.

Трапеция Ваз 2107, замена рулевых тяг и наконечников (Видео)

Наконечник рулевой тяги
Рулевая трапеция ВАЗ 2107 (совокупность рулевых тяг и наконечников) обеспечивает поворот передних колес, передавая усилие от рулевого редуктора поворотным кулакам. Поломка рулевых наконечников и тяг трапеции может привести к аварии, поэтому необходимо контролировать их состояние и своевременно производить замену. Для этого можно обратиться на специализированную СТО или выполнить работу самостоятельно. Как определить, исправны ли рулевые наконечники и каким образом проводится их замена? Этим вопросам посвящена статья.

Где находится трапеция ВАЗ 2107

Рулевые тяги и наконечники находятся внизу моторного отсека (скорее под ним), ближе к перегородке между салоном автомобиля и подкапотным пространством. Чтобы увидеть рулевые наконечники, подсоединенные к поворотному кулаку, нужно вывернуть руль до упора.

Рулевая трапеция состоит из средней и двух боковых рулевых тяг, а также шести рулевых наконечников (шарниров).

Признаки неисправности рулевой трапеции ВАЗ 2107

Определить, что рулевые наконечники ВАЗ 2107 изношены можно по таким признакам:

увеличенный люфт руля;
стуки в рулевом управлении;
ускоренный или неравномерный износ покрышек.

Причиной последнего также могут быть погнутые рулевые тяги. Кроме этого, их деформация приводит к уводу автомобиля с прямой траектории.

Похожие явления наблюдаются при износе других элементов передней подвески и неправильно отрегулированных углах развала и схождения колес. Поэтому прежде чем менять тяги и наконечники, необходимо убедиться, что причина кроется в них. Чтобы проверить наконечники и рулевые тяги ВАЗ 2107, необходимо обеспечить доступ к авто снизу — поднять на подъемнике либо установить над смотровой ямой.

Осмотр лучше начать с рулевых наконечников. Проверить состояние пыльников, которые не должны иметь разрывов и трещин. Допустимый люфт шарниров наконечников — 1,5 мм. Если слышны стуки, когда наконечник дергают вверх и вниз, он подлежит замене.

В отличие от наконечников, рулевые тяги практически не изнашиваются. Они могут лишь погнуться в результате аварии или при сильных ударах в подвеску (например, при попадании автомобиля в дорожную яму на значительной скорости).

Необходимые инструменты

Чтобы поменять рулевые тяги или трапецию в сборе, понадобятся такие инструменты:

набор накидных или рожковых ключей;
пассатижи;
съемник для рулевых тяг.

Последний пункт крайне важен. Без съемника демонтировать рулевые тяги если не невозможно, то крайне тяжело. Есть несколько типов съемников, позволяющих демонтировать рулевые наконечники. Лучше приобрести универсальный съемник, позволяющий снимать рулевые и шаровые наконечники на автомобилях различных марок.

Замена рулевых тяг ВАЗ 2107

В зависимости от количества наконечников и тяг, подлежащих замене, следует определиться — покупать и менять детали отдельно или заменить рулевую трапецию в сборе. Трапеция ВАЗ 2107 в сборе устанавливается проще и обходится дешевле, чем покупка деталей по отдельности.

Работы надо проводить, подняв машину на подъемнике или установив на смотровую яму. Тяги с левой и правой стороны меняются примерно одинаково. Порядок замены такой:

Поднять автомобиль домкратом (если работа ведется на подъемнике) и снять переднее колесо, расположенное с той стороны, с которой будет производиться замена тяги.
Выпрямить и вытащить шплинт, предотвращающий откручивание гайки рулевого наконечника.
Ключом на 22 открутить гайку, фиксирующую палец рулевого наконечника.
Установить съемник рулевого наконечника.
Проворачивая гайку или болт съемника (в зависимости от конструкции) выдавить палец рулевого наконечника из поворотного кулака.

Расшпринтовать и выкрутить гайку второго пальца наконечника.
С помощью съемника или молотка выпрессовать второй палец из промежуточного шарнира.
Снять рулевую тягу.
Установить новую тягу.
Затянуть и зашплинтовать гайки на пальцах тяги.

Таким образом производится замена рулевых тяг ВАЗ 2107. При замене трапеции в сборе достаточно отстыковыть тяги от поворотных кулаков колес и рычага рулевого редуктора, что займет меньше времени и потребует меньше усилий.

Рулевые наконечники крепятся к тягам через специальные втулки, позволяющие регулировать их длину. Таким образом устанавливается угол схождения передних колес. При замене рулевых тяг или трапеции этот угол непременно будет нарушен. При установке новых тяг и наконечников надо позаботиться о том, чтоб их длина соответствовала старым. Для этого необходимо измерить их параметры перед демонтажем. Это позволит минимизировать нарушение угла схождения колес и спокойно доехать до СТО, где специалисты на специальном оборудовании проведут тщательную регулировку.

semerkavaz.ru

Для чего нужны рулевая тяга и рулевой наконечник

Как заменить наконечник и пыльник рулевой тяги

В системе управления автомобиля рулевая тяга необходима для передачи усилия (вращения) руля на поворотные кулаки колес. Шарниры наконечников рулевых тяг обеспечивают свободное вращение всех подвижных деталей привода. Усилие на колеса, соответствующее заданному углу поворота передает непосредственно привод.

Сложный механизм конструкции системы рулевого управления объясняется тем, что при поворотах каждому колесу необходимо задать разный угол. Если бы угол поворота был бы одинаковым, то при маневрах возникало бы скольжение внутреннего колеса, приводящее к износу самой резины и снижению управляемости машины.

Разный угол поворота достигается благодаря особой конструкции части рулевого управления автомобиля, включающей в себя тяги, шарниры и поворотные рычаги. Угол поворота напрямую зависит от угла наклона рычагов.

Признаки о выходе из строя

Проверка рулевых наконечников должна быть выполнена сразу после того, как появилось ухудшение качества управления автомобилем. Если вам стало тяжелее управлять своей машиной, это может быть признаком износа или поломки наконечников или одного из них. Также о проблемах свидетельствует глухой звук при каждом повороте, ощутимая отдача в руль малейших дорожных неровностей.

Пыльник рулевого наконечника предназначен для защиты шарового соединения от внешней среды, по этому, его повреждение способствует выходу из строя данной детали.

Следует отметить, что первичный осмотр можно выполнить и самостоятельно, что поможет хотя бы определить, где проблема. Для этого следует знать, как проверить рулевые наконечники самому. Эта операция выполняется двумя людьми. Автомобиль нужно загнать на смотровую яму, установить на стояночный тормоз и выключить зажигание. Одному человеку нужно сесть в салон и покрутить руль в разные стороны, а другой в это время должен находиться под машиной и следить за ходом наконечника. Наличие люфта очень просто обнаруживается визуально (покачивая колеса). Кроме люфта также нужно проверять целостность защитных пыльников и надежность крепления к поворотным рычагам.

В связи с плохим качеством наших дорог, рулевые наконечники считаются расходными запчастями, поэтому их периодическая замена – обязанность владельцев всех видов автомобилей.

Не забывайте что после замены рулевых наконечников регулировка сход развала колес является обязательной процедурой.

Для некоторых моделей машин производятся ремонтируемые наконечники, в которых можно просто менять вкладыши и ездить дальше.

Как снять рулевой наконечник без съемника

Как устроен рулевой карданчик, обзор неисправностей и инструкция по его замене

Давайте для начала рассмотрим этапы снятия рулевого наконечника:

Первый этап — это подъем передней части автомобиля на домкрате. Для безопасности машины и владельца подставляем под пороги надежные подставки. Снимаем колесо. Для этого откручиваем крепежные болты. Далее необходимо провести зачистку рулевой стойки. Делаем это жесткой щеткой — счищаем грязь, ржавчину, пыль. Стойку обрабатываем небольшим количеством солярки, керосина или WD-40 и подождать несколько минут. Благодаря этому мы сможем легче открутить гайки. После подготовительных процедур мы сначала ослабляем гайку наконечника рулевой тяги. Только после этого действия переходим к гайке крепления шарового пальца рулевого наконечника. Откручиваем гайку рулевого наконечника. При этом желательно повернуть руль в противоположную сторону стойки, которую вы вытаскиваете — это облегчит процесс работы. Штангенциркулем замеряем расстояние от центра рулевого наконечника до какой-либо отметки на рулевой тяге (сами ставим где-нибудь на ней метку). Это необходимо для того, чтобы правильно выставить новый рулевой наконечник. К этому мероприятию необходимо подойти максимально ответственно. Если штангенциркуля нет, применяем способ из шага 8.

Теперь нам необходимо выбить сам рулевой наконечник. Если нет специального съемника, можно обойтись молотком и каким-либо прочным рычагом (например, ломом). Рычаг вставляем между тягой и соединяющимся с ней выступом стойки. Нажимаем на рычаг и одновременно с этим бьем в торец рулевого наконечника. После того, как рулевой наконечник выбился, просто выкручиваем его из рулевой тяги

При этом, если хотим сохранить приблизительный развал, а штангенциркуля, например, нет, либо просто хочется перестраховаться, необходимо точно посчитать количество оборотов при откручивании и записать это число. Мы сняли рулевой наконечник, что же теперь нам делать? Мы ставим новый, очень важно, на правильную сторону, так как они бывают правые и левые. Ставится он в обратном порядке, как мы снимали старый

Вкручиваем его в рулевую тягу, при этом обязательно сверяемся с данными со штангенциркуля или количеством прокрутов, которое было изначально. Когда все накручено, устанавливаем всю конструкцию в исходное положение и затягиваем все гайки и болты. После всех продувных манипуляций обязательно проверяем, везде ли сошлись элементы — это очень важно для безопасности автомобиля.

Подробнее про то, как снять рулевой наконечник без съемника, можете посмотреть в видео:

https://youtube.com/watch?v=IO%2520

Бывают» случаи, когда все идёт не по хорошему сценарию, а, так сказать, с затруднениями. Это может быть по многим причинам, таким как: сорванная резьба на гайке, различного рода ржавчины, изгибы какого-либо элемента из-за стороннего воздействия и прочие не очень приятные вещи. Что же делать в таких случаях?

Устранение деформации деталей

При изгибе любого элемента есть два пути:

Банально взять и разрезать его пополам и таким образом создать себе свободу действий. Радикальный, конечно, способ, но стоит понимать, что детали с дефектами в любом случае стоит заменить, ведь это очень сильно влияет на вашу безопасность.
Нагрев детали для деформации её в исходное положение. При таком способе всё-таки стоит понимать, что делать нужно все аккуратно, ведь вы не хотите повредить детали, которые в хорошем состоянии или же согнать краску с машины под наплывом большой температуры. После этого также всё-таки стоит заменить деталь, так как она уже не будет выполнять всех своих функций, и может повести себя крайне непредсказуемо.

Замена наконечника

Если рулевая тяга оборудуется двумя наконечниками, то желательно менять их оба — как правило, они выходят из строя одновременно. Процесс замены наконечников в общих чертах выглядит следующим образом.

Необходимо с помощью домкрата поднять колесо, рулевой наконечник которого планируется заменить. Под машину нужно установить подставку («козла») для безопасности процедуры. Под заднее колесо, противоположное тому, где меняется наконечник, нужно установить башмак. Затем нужно снять переднее колесо.
С помощью пассатижей и отвертки нужно вынуть шплинт, фиксирующий гайку наконечника. Затем ее нужно открутить гаечным ключом. Если шплинт заржавел и не вынимается, можно попробовать открутить гайку торцевым ключом.
Нужно демонтировать наконечник. Сделать это будет проще, использовав WD-40. Она удалит грязь и ржавчину и на короткий период смажет крепление. Необходимо смазать фиксирующий палец наконечника смазкой и подождать 10-20 минут.
Установите съемник рулевой тяги и, подтянув гайку, ударьте молотком по поворотному рычагу съемника. Нескольких ударов обычно хватает для ослабления крепления. Далее коронная гайка откручивается.
Окончательно демонтируйте наконечник. Если с этим возникают проблемы — опять-таки используется WD-40.
Далее устанавливается новый наконечник, сборка происходит в обратной последовательности. Все гайки необходимо шплинтовать, дабы избежать их выпадения из-за вибрации во время последующей эксплуатации автомобиля.

Если съемника нет, то для демонтажа придется использовать молоток и монтировку. Сначала нужно ослабить коронную гайку с помощью гаечного ключа, затем следует ударить по ней тяжелым молотком 2-3 раза. Удары ослабят гайку и ее можно будет окончательно открутить. При этом нужно быть очень осторожным во время ударов, так как промах может повредить другие детали рулевого управления. Да и сами вибрации из-за ударов вредны для рулевой рейки. Поэтому перед заменой наконечников лучше все же разориться на съемник — он обойдется дешевле, чем последующая замена рулевой рейки.

Необходимые инструменты

Для замены наконечника рулевого управления необходимо подготовить следующие инструменты и приспособления:

домкрат;
балонный ключ для откручивания крепежных болтов колеса;
молоток;
лом или монтировку;
щетку по металлу для очистки деталей;
смазку WD-40;
штангенциркуль;
набор головок и рожковых ключей;
графитовую смазку.

Опытные автомобилисты возят этот набор инструментов в багажнике, в дороге он может пригодиться.

Это интересно: Где находится датчик дроссельной заслонки на ваз 2110

Устройство рулевой тяги

Для чего нужна рулевая тяга? Это составляющая рулевого механизма каждого автомобиля, которая связывает рулевую колонку и колеса (или рулевые кулаки). Без рулевых тяг управление автомобилем было бы невозможным.

Однако это не единственная функция рулевого привода. Также он нужен для предотвращения бокового скольжения управляемой колесной пары. Для этого колеса имеют разные углы поворота. Внешнее колесо должно быть повернуто немного меньше, чем внутреннее. Такая возможность обеспечивается механизмом под названием «рулевая трапеция». Она, в свою очередь, состоит из тяг: правой, средней и левой. Тяги также делятся на поперечные и продольные, что определяется их расположением.

Для чего нужны продольные рулевые тяги

Они связаны посредством шарнира с поворотным рычагом. Это общее устройство рулевого управления всех транспортных средств. Посредством вращения сошки руля средняя тяга трапеции перемещается вправо или влево. При этом через боковые тяги изменяется также угол поворота колес. Если же механизм приходит в негодность, его нужно незамедлительно менять. Однако это технически сложно осуществить, так как расположение данной детали значительно затрудняет ее демонтаж.

За счет поперечных рулевых тяг водитель лучше чувствует систему управления автомобилем. Внутренний наконечник этой тяги связывает внешний шарнир и систему управления. Благодаря полной свободе перемещения шарниров в любых плоскостях достигается превосходная и точная управляемость машиной.

Также на поперечной тяге предусмотрено резьбовое соединение для регулировки. Благодаря такому конструктивному решению есть возможность подстройки положения передней пары колес. Шарнирные наконечники поперечных тяг должны соответствовать более серьезным требованиям, так как от них зависит безопасность транспортного средства во время езды.

Рулевая рейка устроена достаточно просто. Она состоит из двух тяг, соединенных с поворотными рычагами. Шарнирный наконечник – расходный элемент, который изнашивается в зависимости от стиля езды и частоты использования транспортного средства. Ремонт шарового наконечника нецелесообразен, поэтому его меняют целиком. По регламенту производителя ставить новую деталь нужно с периодичностью 35–45 тыс. км пробега. Но очень часто критический износ, проявляющийся в виде стука наконечников рулевых тяг, наступает гораздо раньше этого срока.

Выбирая новые тяги, нужно ориентироваться на требования руководства по эксплуатации и особенности устройства конкретной модели авто. Хорошо зарекомендовали себя не только оригинальные комплектующие, но и произведенные сторонними компаниями.

Несколько советов и рекомендаций

В заключении хочется сказать несколько очень важных моментов. Помните, что если вы имеете возможность или желание доверить все манипуляции специалистам, то вам и стоит так сделать. От этого решения будет зависеть ваша безопасность и безопасность ваших пассажиров. Нельзя экономить никаких денег на свою защищенность. История имеет множество примеров, когда люди по своей неаккуратности попадали в аварии что, иногда заканчивалось плачевно. Но если вы все же решили все сделать самостоятельно, то проверьте лишний раз, зажали ли вы все болты и гайки до упора. Ведь нет ничего страшнее чем неуправляемая машина, которая несется на большой скорости.

Также не стоит покупать крайнее дешёвые запчасти. Как известно, оригинальные запчасти использует при сборке автомобиля сам производитель. Эти детали лучше всего подойдут именно вашей машине, так как производитель всегда тестирует свои продукты на износостойкость в экстремальных условиях, и, самое главное, они рассчитаны именно под ваш автомобиль. Если есть возможность достать оригинальные запчасти — это нужно сделать. Оригинальные запчасти обладают специальной маркировкой, которую вы не найдете у продавца из авто рынка в вашем городе. Все эти запчасти созданы на заводе самого автопроизводителя, что само собой говорит о качестве изделий. Хотя они и стоят дорого, но долговечны, так как сам производитель заинтересован в их высоком качестве. Каждый производитель таких деталей всегда дает на них гарантию.

Рекомендуется использовать только оригинальные детали вместо недорогих китайских аналогов

Дубликаты или неоригинальные запчасти также производятся заводами, но не производителя, что говорит о сомнительном качестве в большинстве случаев. Их изготавливают другие компании, которые могут даже не иметь лицензию родного производителя. Обычно это все из-за того, что у производителя либо не бывает времени на собственное производство, и они заказывают детали на стороне, либо их полностью устраивает такая политика. При этом всегда существует риск того, что под видом дубликата, сделанного на заводе, будет поступать в продажу детали, сделанные попросту в гаражных условиях. Конечно же, покупать такие детали нельзя, всегда старайтесь совершать покупки у надежных продавцов.

Съемник рулевых тяг и другие особенности процесса замены

После тщательной диагностики, при необходимости, следует приступить непосредственно к демонтажу старой тяги и установке новой. Обязательно перед началом работы поставьте ваш автомобиль на ручной тормоз, а под задние колеса установите упорные бруски. Если вам необходимо демонтировать правую тягу, тогда передние колеса выворачиваются в левую сторону, при демонтаже левой, соответственно, – вправо.

Далее переднюю часть авто необходимо установить на опоры. Шаровой шарнир крепится к поворотному рычагу при помощи гайки, ее следует раскрутить, предварительно сняв фиксатор. Для следующего шага понадобится съемник рулевых тяг, с его помощью необходимо выпрессовать палец шарового шарнира из поворотного рычага стойки.

Отверткой отверните концы стопорной пластины, таким образом, вы расконтрите болты, которые крепят рулевые тяги, затем отверните их вообще. Необходимо повернуть соединительную пластину так, чтобы можно было отсоединить тягу от рулевого механизма. Вот теперь ее можно снять. Если необходима замена наконечника рулевой тяги, то ее нужно зажать за шестигранник муфты в тисках и ослабить контргайку наконечника.

Отворачивая сам наконечник, не забывайте считать количество совершенных оборотов. Лучше всего, зафиксировать это число на бумаге, дабы не забыть. Устанавливая новый наконечник, заверните его точно на такое же количество оборотов. При необходимости замены чехла нужно снять старый, затем смазать поверхность герметиком, и только после этого установить новый. Собирать рулевую тягу нужно строго в обратном порядке, поэтому не отвлекайтесь, когда будете разбирать свой автомобиль.

Мнение эксперта Руслан Константинов Эксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет.

Снять рулевую тягу можно и без специального съёмника. Для этого предварительно нужно поднять автомобиль на домкрате и обязательно подставить под днище надёжные подставки, тем самым обезопасив авто от падения. Палец рулевого наконечника нужно смочить жидкостью WD-40 или любой другой проникающей смазкой ещё до начала всех работ

Так как работа выполняется без съёмника эта процедура имеет важное значение, т. к

смазка поможет быстрее снять деталь. Чтобы не ехать после ремонта на СТО для проведения сход/развала нужно обязательно замерить длину наконечника. Теперь можно переходить к снятию наконечника. Для крепления в большинстве случаев используется корончатая гайка и фиксирующий шплинт. Первым делом нужно снять шплинт, а далее с помощью торцевой головки или накидного ключа сорвать с места гайку, откручивать ее полностью не нужно. Главная проблема демонтажа это прикипание крепежа поворотного кулака к пальцу. Для снятия нужен тяжёлый молоток, которым нужно несколько раз сильно ударить по гайке, так чтобы наконечник сорвался с места. После этого можно полностью выкрутить гайку и снять наконечник. Кажется, что метод очень простой и покупать для этого съёмник вовсе не нужно, но использовать молоток и грубую физическую силу можно только в крайнем случае. Если автомобиль оборудован рулевой рейкой, эта деталь может выйти из строя от вибрации из-за сильных ударов. Сразу она не сломается, но каждый такой ремонт резко сокращает срок службы рейки. К тому же можно повредить резьбу наконечника, достаточно один раз ударить по пальцу и практически гарантированно придется отправляться в магазин за новой деталью.

Главная →

Устройство → Ходовая часть → Рулевое колесо →

Предназначение и конструктивные особенности

Данная деталь выполняет важнейшую функцию – передачу двигательного усилия в цепочке «рулевая колонка-управляемые колеса» между деталями с изменяемым углом соприкосновения. Поэтому наконечник рулевой тяги

выполняется в виде шарнирного элемента, имея в конструкции подвижные части. Зависимо от типа и особенностей автомобильной системы управления, в одной машине встречается от четырех до шести наконечников.

Рулевые наконечники в подавляющем большинстве автомобилей отличаются предельной простотой, что обеспечивает высокий уровень их надежности. В целом, данная деталь состоит из восьми основных частей, это:

корпус, в который встроена полуось;
шаровый палец, на котором нарезана резьба;
вкладыш, чаще всего из тефлона, предназначенный для фиксации и ограничения перемещения шарового пальца;
крышка, которой закрывается корпус устройства, что предотвращает попадание внутрь мусора, способного повредить наконечник;
чехол из неопрена, который защищает механизм от посторонних предметов со стороны пальца;
кольцо, с помощью которого чехол фиксируется на пальце;
пружина, которой чехол крепится к корпусу;
гайка для пальца.

Практически все рулевые наконечники имеют одинаковую конструкцию, различаясь преимущественно размерами и материалами, из которых изготавливаются их детали.

Существует три варианта выхода из сложившейся ситуации

Первый вариант — срезать болгаркой гайку.

Второй — подставить под сам наконечник второй домкрат и прижать палец рулевого наконечника к поворотному кулаку.

Так как он конусный, он зажмется и можно будет дальше выкрутить гайку.

Если же у вас нет ни болгарки, ни второго домкрата, можно подставить пенёк или какую-то подставку под рулевой наконечник и немного опустить домкрат, на котором стоит в данный момент машина.

Так как у меня есть второй домкрат, я им воспользуюсь, попробую прижать немного палец рулевого наконечника к поворотному кулаку и открутить гайку.

Сильно поднимать машину не стоит. Немного вжимается пружина и этого будет достаточно, чтобы гайка открутилась.

Устройство наконечников

Рулевой наконечник представляет собой конструкцию, предназначенную для передачи тягового усилия на поворотные кулаки. К поворотному кулаку наконечник крепится через шарнирное соединение, имеющее определенную степень жесткости. С другой стороны наконечник устанавливается на рулевую тягу через жесткое резьбовое соединение.

Непосредственно на самой рулевой тяге находится резьба и контровая гайка, за счет которой подбирается оптимальное положение рулевого наконечника. Резьба на рулевой рейке необходима для фиксации наконечника относительно заводских параметров и сохранения углов сход-развала.

Шаровое соединение на наконечнике надежно защищено резиновым пыльником, внутри которого расположена смазка, требуемая для правильной работы шарового соединения. Смазочные материалы снижают нагрузки на трение при работе узла, а так же защищают частично шаровой механизм от ржавчины, так как защитная функция механизма в первую очередь возложена на резиновый пыльник.

Использование шарнирного механизма в конструкции наконечника обеспечивает несколько важных функций при управлении автомобилем, а именно:

демпфирование ударов от дорожного покрытия;
снижение вибраций на рулевом колесе;
улучшение «информативности» рулевого колеса;
надежное соединение рулевого механизма с поворотными кулаками.

Как открутить гайку рулевого наконечника

При сорванной резьбе которые невозможно открутить есть три пути:

Не стоит сразу радикально подходить к этому делу, возможно не все так плохо как вы думаете и достаточно всего лишь простейших манипуляций. Очистим для начала металлической щёткой всю поверхность, над которой мы будем работать и капнем немного проникающей смазки. Если сделать все выше описанное, то есть вероятность, что вам поможет обычный накидной ключ, чтобы открутить болт или гайку с сорванными гранями. Если нет – имеются и другие способы. Можно попробовать просто обстучать злополучный объект (но не слишком сильно!).

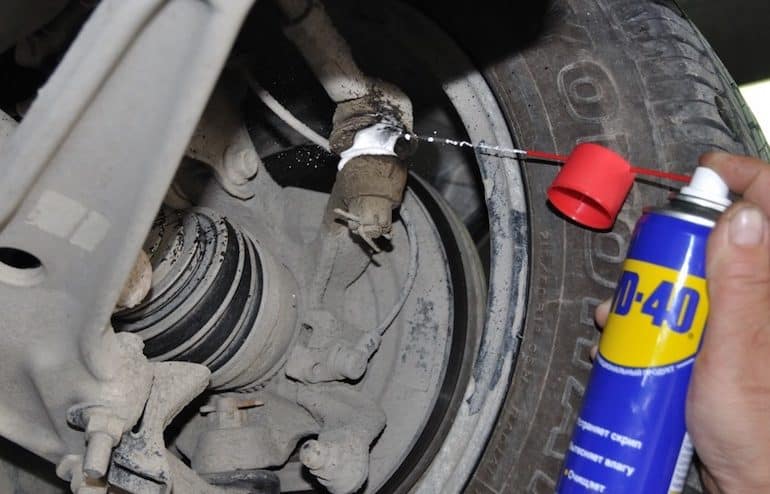

Смазка закисшей гайки при помощи WD-40

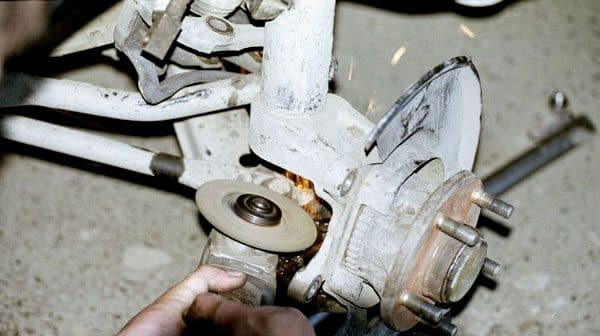

Срез резьбы гайки болгаркой

Восстановление

Наждак или болгарка.
Экструдер.
Электродрель с большим патроном (чтобы можно было зажать в него палец для шлифовки шара наждачной бумагой).
Слесарные тисы.
Сварочный аппарат (лучше полуавтомат).
Компрессор.

Реставрация опор может происходить двумя способами:

Переделывание неразборного шарнира в разборный, шлифовка шара пальца и замена вкладышей.
Ремонт за счет нагнетания размягченной пластмассы в зазор между шаром и корпусом применяя экструдер.

Конечно, не стоит закупать оборудование для разового ремонта, но простейший экструдер можно быстро сделать своими руками из старого главного тормозного цилиндра, приладив к нему рычаг для надавливания на поршень. Подогревать его для размягчения пластмассы можно горелкой или паяльной лампой.

Проведение работ

Ремонт и восстановление первым способом начинается с разборки опор. Для разборки корпуса сваренного из двух чашек, нужно высверлить на одной из чашек точки сварки и разделить чашки при помощи зубила и молотка. На корпусе со вставленным донцем, при помощи наждака или болгарки стачивают развальцованные края, и ударом молотка в торец пальца выбивают дно. В корпус из двух чашек вставляется вкладыш с пальцем, половинки прижимаются друг к другу и делается несколько прихваток сваркой, стараясь не перегреть вкладыш. У корпуса с вынутым дном измерьте наружный и внутренний диаметр и изготовьте стальное кольцо в соответствии с этими размерами высотой около 10 мм с резьбой внутри и пробкой, ввинчивающейся в него. Приварите кольцо к корпусу, остудите, вставите вкладыш с пальцем в корпус ввинтите пробку, подожмите ей вкладыш, просверлите в кольце отверстие Ø 2 мм вплотную к пробке и зашплинтуйте.

Ремонт и восстановление своими руками вторым способом обычно проходит без разборки узла.

В дне корпуса сверлят отверстие диаметром около 6 мм, его размер зависит от того какой экструдер вам доступен. Зазор между шаром и вкладышам очищается от грязи и продувается сжатым воздухом от песка и стружки. Через просверленное в днище отверстие используя экструдер в зазор между шаром пальца и корпусом, нагнетается размягченная пластмасса. Дайте ей остыть и ремонт готов. Недостатком этого способа является то что вы не видите сохранилась ли геометрия шара и не можете отшлифовать его, убрав следы коррозии, поэтому результаты восстановления будут недолговечны.

Признаки неисправности рулевых наконечников

Как снять рулевой наконечник без съемника

Давайте для начала рассмотрим этапы снятия рулевого наконечника:

Первый этап — это подъем передней части автомобиля на домкрате. Для безопасности машины и владельца подставляем под пороги надежные подставки.
Снимаем колесо. Для этого откручиваем крепежные болты.
Далее необходимо провести зачистку рулевой стойки. Делаем это жесткой щеткой — счищаем грязь, ржавчину, пыль. Стойку обрабатываем небольшим количеством солярки, керосина или WD-40 и подождать несколько минут. Благодаря этому мы сможем легче открутить гайки.
После подготовительных процедур мы сначала ослабляем гайку наконечника рулевой тяги. Только после этого действия переходим к гайке крепления шарового пальца рулевого наконечника.
Откручиваем гайку рулевого наконечника. При этом желательно повернуть руль в противоположную сторону стойки, которую вы вытаскиваете — это облегчит процесс работы.

Штангенциркулем замеряем расстояние от центра рулевого наконечника до какой-либо отметки на рулевой тяге (сами ставим где-нибудь на ней метку). Это необходимо для того, чтобы правильно выставить новый рулевой наконечник. К этому мероприятию необходимо подойти максимально ответственно.

Если штангенциркуля нет, применяем способ из шага 8.
Теперь нам необходимо выбить сам рулевой наконечник. Если нет специального съемника, можно обойтись молотком и каким-либо прочным рычагом (например, ломом). Рычаг вставляем между тягой и соединяющимся с ней выступом стойки. Нажимаем на рычаг и одновременно с этим бьем в торец рулевого наконечника.
После того, как рулевой наконечник выбился, просто выкручиваем его из рулевой тяги

Мы сняли рулевой наконечник, что же теперь нам делать? Мы ставим новый, очень важно, на правильную сторону, так как они бывают правые и левые. Ставится он в обратном порядке, как мы снимали старый

Вкручиваем его в рулевую тягу, при этом обязательно сверяемся с данными со штангенциркуля или количеством прокрутов, которое было изначально.
Когда все накручено, устанавливаем всю конструкцию в исходное положение и затягиваем все гайки и болты. После всех продувных манипуляций обязательно проверяем, везде ли сошлись элементы — это очень важно для безопасности автомобиля.

Подробнее про то, как снять рулевой наконечник без съемника, можете посмотреть в видео:

Рулевая тяга

Примечание: Ниже описана замена рулевой тяги с левой стороны. Замена с правой стороны выполняется аналогичным образом.

1. Ослабляем колесные гайки. Поднимаем автомобиль на подъемнике или домкратом приподнимаем переднюю часть автомобиля и устанавливаем ее на надежные опоры (для этого предварительно затормаживаем автомобиль стояночным тормозом и устанавливаем противооткатные упоры под задние колеса).

2. Отворачиваем колесные гайки и снимаем переднее колесо.

3. В зависимости от того, с какой стороны мы меняем рулевую тягу, поворачиваем колесо до упора вправо или влево. В нашем случае — вправо.

4. Щеткой по металлу очищаем все резьбовые соединения, которые будут отворачиваться ниже, при необходимости наносим на них проникающую жидкость (типа WD-40 или аналог).

5. Перед ослаблением контргайки наконечника рулевой тяги считываем и запоминаем количество витков резьбы, на которое навинчена контргайка на наконечник. Это в дальнейшем облегчит последующую регулировку углов установки колес. В нашем случае было примерно 20 витков.

6. Ключом на 24 ослабляем затяжку контргайки наконечника рулевой тяги.

7. Снимаем внутренний и наружный хомуты пылезащитного чехла рулевой тяги. Хомуты удаляем в отходы, поскольку повторное их использование недопустимо.

8. Ключом на 36 или подходящим разводным ключом отворачиваем рулевую тягу из наконечника.

9. Затем отсоединяем наконечник от тяги и убираем его в сторону, чтобы в дальнейшем он нам не мешал.

Способы определения неполадок

Основным методом диагностики является визуальный осмотр состояния элементов. Под этим понятием большинство владельцев транспортных средств подразумевают, что проблемную деталь необходимо снять. Но, делать это не обязательно. Чтобы осмотреть, например, правый наконечник, нужно максимально вывернуть руль в противоположную сторону. Осмотр начинается с обследования защитных резиновых пыльников, которые не позволяют грязи и различным абразивным частичкам проникать внутрь шаровых шарниров. Их повреждение является свидетельством необходимости проведения процедуры замены наконечников рулевых тяг.

Переходим к следующему этапу диагностических мероприятий. Для этого необходимо поддамкратить одну из передних сторон транспортного средства, чтобы колесо находилось в свободном положении и не касалось земли. Находим элемент и дергаем его рукой из стороны в сторону. Если деталь не изношена, должен полностью отсутствовать люфт, в противном случае, наконечник подлежит замене. Заметим, что менять их необходимо с обеих сторон, иначе проведение ремонтных мероприятий может не принести ожидаемого эффекта. Лучше сэкономить на автосервисе и самостоятельно установить комплект, чем менять их по одному.

Как проверить наконечник рулевой тяги

Самостоятельная проверка рулевых тяг заключается в осмотре деталей системы управления на подъемнике или в яме. Предварительно узнать о проблемах с рулевыми наконечниками можно по стуку, возникающему при поворотах руля в стороны на ровном участке дороги.

Осмотр рулевых наконечников и проверка тяги включает в себя:

Визуальный осмотр деталей на предмет отсутствия деформаций.
Проверка защитных чехлов шарового шарнира наконечника (отсутствие трещин, через которые может попадать пыль, вода, грязь).
Определение люфта наконечников – движение по оси пальцев не должно превышать 1.5 мм.

Если вы не знаете, как проверить рулевые наконечники на вашем автомобиле, у вас отсутствует возможность надлежащей диагностики, то лучше обратиться в специализированный автосервис.

Как выбрать хорошие запчасти для рулевой системы?

Предположим, вы нашли проблему и хотите ее устранить. В этом случае вам потребуется приобрести наконечники, тяги или системы рулевого управления в сборе. Существуют десятки производителей, которые предлагают свои решения в этом случае. Но проблема в том, что большинство из них не достойны вашего внимания. Следует очень внимательно относиться к тому, что могут возникнуть самые разные трудности в процессе эксплуатации недорогих запчастей. При подборе стоит внимательно оценить несколько важных факторов и выбрать оптимальные детали.

Вот лишь некоторые особенности, которые стоит учитывать:

бренд — не всегда известный бренд выпускает хорошие запчасти для вашего автомобиля, знаменитые фабрики также представлены на российском рынке в огромном количестве подделок;
цена — не может хорошая запчасть стоит в три раза дешевле оригинальной, важно отказаться от приобретения очень дешевых тяг и наконечников, так как это попросту небезопасно для вас;

внешний вид — осмотрите детали и убедитесь в том, что произведены они на хорошем промышленном оборудовании, обычно это можно увидеть по разным критериям, включая качество подготовки металла;
упаковка — большинство качественных автомобильных запчастей упакованы в запаянную пленку, а также в картонную коробку, отсутствие упаковки говорит о подделке или браке продукции;
поставщик — не покупайте комплектующие для вашего авто в непроверенных местах, это может быть очень опасно для вашего транспортного средства и стать причиной его явных проблем.

Лучше всего брать оригинальные запчасти, пусть это и самая дорогая опция. Тем не менее, оригиналы порой стоят неразумно больших денег. Это говорит о том, что стоит внимательнее относиться к поставщикам. Иногда оригинал можно купить в стороннем магазине в два раза дешевле, чем на официальном сервисе. Официалы зарабатывают на запчастях, это их основной бизнес. Но при покупке в простом магазине будьте очень внимательны и откажитесь от приобретения явных подделок. От них никакого преимущества вы точно не получите.

Как снять рулевые наконечники Нива Шевроле.

Во-первых, появится сильный люфт руля. Это проявляется из-за сильного износа шарниров. В данном случае некоторые предпочитают не менять деталь целиком, а произвести запрессовку новых шарниров.

Вторым признаком является затрудненное вращение руля, в некоторых случаях возможно нарушение схождения колес и автомобиль будет вести в сторону. При сильном повороте руля можно услышать скрип, свидетельствующий об отсутствии смазки в изделии.

Причиной выхода деталей из строя может быть, как слишком агрессивный стиль езды, плохое состояние дорог, так и заводской брак. В любом случае эксплуатировать такой автомобиль не безопасно и требуется произвести замену неисправных деталей.

Чтобы снять наконечники, или как их еще называют боковые тяги, необходимо выполнить несколько простых действий:

Устанавливаем автомобиль на ровную поверхность и приподнимаем необходимую сторону при помощи домкрата.
Если необходимо снять левую тягу, выворачиваем руль до упора вправо. Если нужно заменить тягу на противоположной стороне – до упора влево.
Снимаем колесо.
Вынимаем шплинт и откручиваем гайку, крепящую наконечник к рычагу поворотного кулака.
При помощи специального съемника отсоединяем шаровую. Если съемника под рукой нет, можно использовать монтировку в качестве рычага. Нужно установить ее между тягой и поворотным кулаком, затем молотком наносить по ней удары.
Чтобы отсоединить палец наконечника можно так же использовать молоток в качестве подручного средства, нанося удары по рычагу вблизи шарнирного соединения.
Достаем палец шаровой из рычага поворотного кулака.

Удар, еще удар и неровности

Наконечник, а в особо сложных случаях и рулевую тягу можно уничтожить, наехав на препятствие

Камень на дороге, бревно или яма – неважно, исход может быть один – погнутая тяга или вышедший из строя ее наконечник

Эксперт «Техсервис СПА» Даниил Севастьянов советует проводить диагностику чаще:

«Стандартно наши специалисты проводят плановую диагностику подвески при каждом последующем ТО. В нее также входит проверка рулевой тяги и наконечников. Не имеет никакого значения, сколько на момент обслуживания проехал автомобиль – 15 или 150 тыс. км, в редких случаях «убить» наконечники тяги можно даже на новом автомобиле с небольшим пробегом. Все зависит от стиля вождения и условий эксплуатации транспортного средства. Не исключается и брак элемента. Особенно в тех случаях, когда на автомобиль были ранее установлены неоригинальные или некачественные детали»

Chevrolet Lacetti Замена рулевого наконечника рулевой тяги Шевроле Лачетти

Chevrolet Lacetti > Рулевое управление > Замена наконечника рулевой тяги Chevrolet Lacetti

Chevrolet Lacetti Замена наконечника рулевой тяги

Наконечник рулевой тяги заменяем при выходе из строя его шарового шарнира или повреждении чехла шарнира. Вывешиваем и снимаем колесо со стороны заменяемого наконечника. Надежно фиксируем автомобиль на подставке заводского изготовления. Поворачиваем рулевое колесо до упора в сторону, противоположную снимаемому наконечнику.

Показываем замену наконечника левой рулевой тяги, наконечник правой рулевой тяги заменяем аналогично.

Ключом «на 22» ослабляем затяжку контргайки наконечника рулевой тяги, удерживая наконечник от проворачивания ключом «на 19».

Накидным ключом или головкой «на 19» отворачиваем гайку крепления пальца шарового шарнира наконечника к рычагу поворотного кулака.

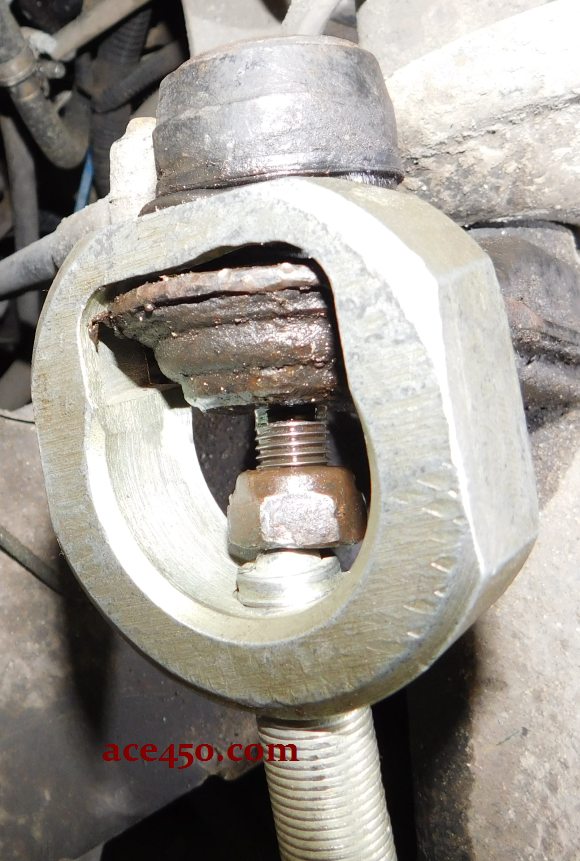

С помощью съемника выпрессовываем палец шарового шарнира наконечника из проушины рычага поворотного кулака. При отсутствии съемника слегка поджимаем палец шарового шарнира регулируемым упором.

Нанося удары молотком по проушине рычага…

…выпрессовываем из неё палец шарового шарнира.

Отводим наконечник с тягой в сборе в сторону от поворотного кулака. Если пыльник шарового шарнира наконечника поврежден, а сам шарнир находится в удовлетворительном состоянии (нет люфта и заеданий), то можно заменить только пыльник.

Для этого вынимаем его стопорное кольцо и снимаем пыльник. Еще раз проверяем состояние шарнира, перемещая его палец в разные стороны. При необходимости вкладываем в шарнир пластичную смазку и устанавливаем новый пыльник.

Если же шарнир наконечника вышел из строя — наконечник следует заменить.

Перед снятием наконечника маркером помечаем его положение относительно тяги или подсчитываем количество оборотов при отворачивании наконечника. Это необходимо для того, чтобы при установке наконечника длина рулевой тяги в сборе с наконечником осталась бы прежней, что позволит приблизительно сохранить угол схождения колеса.

Вращая наконечник против часовой стрелки, сворачиваем его с рулевой тяги. Наконечники левой и правой рулевых тяг невзаимозаменяемые.

На рычаге наконечника левой рулевой тяги нанесена метка «L», а на рычаге наконечника правой рулевой тяги — «R». Устанавливаем наконечник рулевой тяги в обратной последовательности.

Наворачиваем наконечник на тягу до помеченного положения или считая число оборотов, определенное при снятии наконечника. Затягиваем контргайку наконечника предписанным моментом (см. Приложения).

Самоконтрящуюся гайку крепления пальца шарового шарнира наконечника заменяем новой и затягиваем предписанным моментом (см._Приложения).

После установки наконечника рулевой тяги необходимо проверить и при необходимости отрегулировать схождение колес на специальном стенде — на станции технического обслуживания. Перед регулировкой углов схождения колес необходимо снять хомут крепления чехла рулевого механизма на рулевой тяге.

При ослабленной затяжке контргайки наконечника тяги…

…вращаем ключом «на 13» рулевую тягу за шестигранник, регулируя угол схождения колес. Длины обеих рулевых тяг в сборе с наконечниками должны быть одинаковы.

После регулировки затягиваем контргайку наконечника тяги.

Как самостоятельно выявить поломки конца рулевой тяги

Для этого нужно внимательно присмотреться к автомобилю, отмечая его нестандартное поведение

В первую очередь обратить внимание на то, что:. — автомобиль может непредсказуемо вести себя в полосе движения (заметны рысканья, увод в сторону)

— автомобиль может непредсказуемо вести себя в полосе движения (заметны рысканья, увод в сторону)

— заметен повышенный износ шин (даже с выставленным в норму сход/развалом)

— появляется люфт рулевого колеса

— руль сложнее вращать

— возможно появление вибрации на рулевом колесе

Эти симптомы параллельно могут сопровождаться шумовыми эффектами:

— слышен негромкий частый стук при езде по мелким неровностям дороги или при преодолении «лежачего полицейского»

— аналогичный стук может быть слышен при повороте колес (с одной или с обеих сторон)

Важно!

На самом деле все вышеописанные симптомы могут проявляться и при других неисправностях рулевого управления и подвески. Но это не говорит о том, что при их выявлении вы не должны отправиться в автосервис на диагностику.

Причины износа шарниров

В первом случае усилие прилагается перпендикулярно оси шарового пальца и действует на излом, во втором силы стремятся выдернуть деталь из гнезда. Есть и третий вид нагрузки – сила трения, возникающая в узле при повороте колес. Поскольку палец жестко закреплен в проушине кулака гайкой, он проворачивается внутри пластиковой втулки и трется о ее стенки.

Из-за воздействия указанных нагрузок шарнирное соединение изнашивается следующим образом:

Со временем стенки вкладыша истираются, между ними и шаром образуется зазор, отчего при движении по мелким неровностям слышен негромкий стук.
Истирание боковых стенок втулки приводит к разбалтыванию пальца, ведь он поджимается пружиной только снизу.
Когда пружина и пята не в состоянии выбрать люфт, возникший в результате износа пластика, шаровой палец легко ходит во втулке, отчего сильно стучит рулевой наконечник.

Что нужно для ремонта

Замена рулевых потребует наличия у вас таких инструментов и приспособлений:

Домкрат.
Баллонный ключ.
Съемник рулевых наконечников.
Комплект накидных ключей.
Пассатижи.
Плоская тонкая отвертка.
Рожковый ключ и рычаг к нему для откручивания шарнира от рейки. Рычаг в этом случае нужен из-за сильной затяжки крепления узла.
Подставки под авто.
Башмаки.

Не помешает также иметь в запасе пару гаек для крепления пальцев и несколько подходящих по размеру шплинтов. Обязательно купите нужное количество пластиковых хомутов соответствующий длины для крепления пыльника рулевой рейки. Такие хомуты можно применить в любом случае, пусть даже на вашем авто используются металлические.

Двигатель

Поменять антифриз Chevrolet ТрейлБлейзер своими руками
Заменить бензонасос Шевролет ТрейлБлейзер своими руками
Ремонт блока управления двигателем Шевролет ТрейлБлейзер
Поменять водяной насос Шевролет TrailBlazer своими руками
Снятие впускного коллектора Шевролет TrailBlazer
Поменять втулку на стартере Chevrolet TrailBlazer своими руками
Замена втулки шатуна Шевролет ТрейлБлейзер
Как снять выпускной коллектор Шевролет ТрейлБлейзер
Замена гидрокомпенсаторов Шевроле ТрейлБлейзер своими руками
Поменять головку блока цилиндров Шевроле TrailBlazer своими руками
Заменить датчик давления масла Шевролет ТрейлБлейзер своими руками
Ремонт датчика детонации Chevrolet ТрейлБлейзер
Заменить датчик кислорода Шевролет ТрейлБлейзер
Как поменять датчик коленвала Шевроле TrailBlazer
Поменять датчик массового расхода воздуха Шевролет ТрейлБлейзер
Ремонт датчика охлаждающей жидкости Шевроле TrailBlazer своими руками
Поменять датчик распредвала Шевроле TrailBlazer своими руками
Ремонт датчика температуры Шевролет ТрейлБлейзер
Установка датчика уровня топлива Chevrolet TrailBlazer
Установка датчика холостого хода Шевроле TrailBlazer
Замена дмрв Шевролет ТрейлБлейзер
Снять клапанную крышку Шевроле ТрейлБлейзер своими руками
Поменять компрессор кондиционера Chevrolet TrailBlazer
Установка крана отопителя Шевроле ТрейлБлейзер
Снять крышку двигателя Шевроле ТрейлБлейзер
Поменять масло в акпп Chevrolet ТрейлБлейзер
Замена масла в двигателе Шевролет ТрейлБлейзер
Поменять маслосъемные колпачки Шевролет TrailBlazer
Ремонт маслосъемных колец Chevrolet ТрейлБлейзер своими руками
Заменить масляный насос Chevrolet ТрейлБлейзер
Поменять направляющие втулки клапанов Chevrolet TrailBlazer своими руками
Поменять натяжитель цепи грм Chevrolet ТрейлБлейзер
Как поменять натяжной ролик ремня генератора Шевроле ТрейлБлейзер
Как поменять опоры двигателя Chevrolet TrailBlazer своими руками
Поменять охлаждающую жидкость Chevrolet TrailBlazer
Ремонт подушек двигателя Chevrolet TrailBlazer
Поменять подшипник коленвала Шевролет TrailBlazer своими руками
Ремонт помпы Шевроле ТрейлБлейзер
Как заменить поршневые кольца Шевролет ТрейлБлейзер
Поменять прокладку гбц Шевролет ТрейлБлейзер
Ремонт прокладки головки блока цилиндров Шевроле TrailBlazer
Поменять прокладку клапанной крышки Chevrolet ТрейлБлейзер
Заменить прокладку коллектора Chevrolet TrailBlazer
Как заменить радиатор кондиционера Шевролет ТрейлБлейзер
Поменять радиатор печки Шевроле ТрейлБлейзер
Ремонт распредвала Chevrolet TrailBlazer
Установка расширительного бачка Chevrolet ТрейлБлейзер своими руками
Ремонт ремня генератора Шевролет TrailBlazer
Как заменить ремень грм Chevrolet ТрейлБлейзер своими руками
Установка ремня кондиционера Шевролет TrailBlazer
Заменить сальник двигателя Chevrolet ТрейлБлейзер
Поменять сальник коленвала Шевролет ТрейлБлейзер
Установка сальника распредвала Chevrolet TrailBlazer
Поменять сальники клапанов Chevrolet TrailBlazer своими руками
Установка стартера Шевроле ТрейлБлейзер своими руками
Заменить термостат Chevrolet TrailBlazer своими руками
Ремонт топливного насоса Шевролет ТрейлБлейзер своими руками
Замена цепи грм Chevrolet TrailBlazer своими руками
Как заменить шкив коленвала Шевроле TrailBlazer своими руками

Как проверить рулевые наконечники?

Первый способ — помощник садится за руль, вращает рулем вправо и влево.

А вы в этот момент залазите под машину и из-под машины смотрите, есть ли люфты на рулевых наконечниках.

Если помощника нет, можно самостоятельно залезть под машину и подергать все рулевые наконечники, тяги — всё, что можно.

Если люфт рулевого наконечника уже значительный, то не заметить его будет невозможно.

Посмотрите, как у меня болтается рулевой наконечник. Видно, что он разбит и очень сильно болтается.

На ходу в салон автомобиля от него доносится сильный грохот.

Если у вас нет ни ямы, ни помощника, то и это не беда.

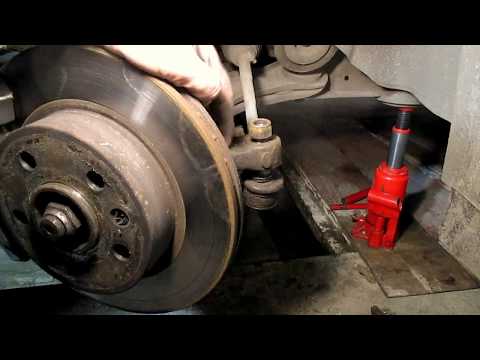

Рулевой наконечник можно проверить, просто подняв домкратом переднее колесо и пошатав его со стороны в сторону.

Находящееся на весу колесо берем двумя руками и толкаем сначала одной рукой, потом другой. Такими движениями проверяем люфт.

Как видно, здесь люфт огромный, вы его видели также с ямы. Если сильно болтать, то даже слышно постукивание рулевого наконечника.

После того, как вы обнаружили люфт, снимаем колесо и добираемся до самого наконечника.

Необходимо выяснить, какой конкретно тип наконечника установлен на вашем автомобиле, так как бывает два типа рулевых наконечников на автомобиле Chevrolet Aveo в кузове т250.

После демонтажа колеса хорошо видно, как болтается рулевой наконечник. Люфт уже довольно значительный, а это значит, что его нужно срочно менять.

Ездить с таким наконечником нельзя, потому что его может даже оторвать. Если вы резко попадете в яму, колесо дернет и от удара может отвалиться шар рулевого наконечника.

Именно поэтому нельзя никогда долго ездить и сильно разбивать рулевые наконечники. Услышали что-то загремело — сразу же едьте, проверяйте, где что гремит.

Чтобы после замены рулевого наконечника не возникло проблем со схождением и развалом — развала здесь, кстати, нет.

Он заводской и не регулируется, а схождение регулируется с помощью все того же рулевого наконечника и рулевой тяги — берём рулетку и отмеряем от какой-то неподвижной части.

В данном случае я меряю от хомута пыльника до центра болта, можно до края болта, как удобно, я отмеряю по краешку болта с этой стороны.

Здесь у меня получается 25 см и 8 мм. Записываю это значение, чтобы не забыть, и снимаю рулевой наконечник.

Некоторые ремонтники советуют считать обороты резьбы – на сколько оборотов открутился сам наконечник.

Но вы сами понимаете, что наконечники всегда покупаются непонятной фирмы, непонятно, кто и где их делал, для какого автомобиля.

В данном случае вы можете видеть на этом рулевом наконечнике букву L. Это значит, что этот рулевой наконечник устанавливался на каком-то автомобиле с левой стороны.

Но он подходит на Chevrolet Aveo и здесь устанавливается с правой стороны, поэтому, я считаю, что длина самого наконечника — от болта до его края резьбы — может быть разной.

И если вы на старом наконечнике посчитаете, сколько раз вы открутили, то на новом наконечнике всё может не совпасть.

Вы можете закрутить, правильно посчитать, сколько витков, а на самом деле схождение-развал разойдется, и вы не сможете нормально ездить.

Головкой на 19 откручиваем гайку рулевого наконечника.

Палец рулевого наконечника начал проворачиваться, теперь его нет возможности откручивать, так как снизу не за что взяться, чтобы придержать сам болт рулевого наконечника.

Наконечники поперечной рулевой тяги: почему от них зависит ваша безопасность

Вышедшие из строя наконечники поперечной рулевой тяги не только снижают комфорт передвижения на автомобиле, но также могут представлять реальную угрозу безопасности. Давайте вместе посмотрим на то, какие сюрпризы может преподнести одна из самых простых конструкций в автомобиле, почему при выявлении неисправности ее ремонт лучше доверить профессионалам, как определить поломку, и стоит ли сразу менять рулевой наконечник при первых признаках повреждения?

Если утрировать, то можно сказать, что по крайней мере одна ось автомобиля должна быть управляемой, чтобы машина могла менять направление, то есть рулиться. А поскольку колеса автомобиля к тому же еще и пружинят, передача усилия на рулевой механизм является не совсем простой задачей, одним из важнейших звеньев для решения которой стал такой элемент, как наконечник рулевой тяги:

Без этого небольшого, но важного элемента тяги ничего работать не будет

Как открутить гайку рулевого наконечника

При сорванной резьбе которые невозможно открутить есть три пути:

Не стоит сразу радикально подходить к этому делу, возможно не все так плохо как вы думаете и достаточно всего лишь простейших манипуляций. Очистим для начала металлической щёткой всю поверхность, над которой мы будем работать и капнем немного проникающей смазки. Если сделать все выше описанное, то есть вероятность, что вам поможет обычный накидной ключ, чтобы открутить болт или гайку с сорванными гранями. Если нет – имеются и другие способы. Можно попробовать просто обстучать злополучный объект (но не слишком сильно!).

Смазка закисшей гайки при помощи WD-40

Срез резьбы гайки болгаркой

Существует три варианта выхода из сложившейся ситуации

Первый вариант — срезать болгаркой гайку.

Так как он конусный, он зажмется и можно будет дальше выкрутить гайку.

Если гайка всё равно не откручивается, можно попробовать нагреть ее с помощью портативной газовой горелки.

В моём случае гайка не поддается, болт прокручивается внутри самого наконечника. Придётся воспользоваться болгаркой.

Вообще, во время ремонта подвески у вас всегда должна быть под рукой болгарка, потому как очень часто многие болты или проворачиваются, или не откручивается.

Основные компоненты рулевого механизма.

Рулевая трапеция состоит из нескольких основных элементов, объединённых между собой:

боковые рулевые тяги,
средняя,
сошка,
маятниковый рычаг,
рычаги поворотных кулаков.

Боковые тяги составные, для регулировки посередине предусмотрено наличие разрезной муфты. На одном конце наконечника нанесена левая резьба, на другом правая. При прокручивании муфты длина рычага может как увеличиваться, так и уменьшаться. Это необходимо, чтобы иметь возможность регулировать угол схождения колес.

Для крепления муфты используется стандартные стяжные хомуты. Заканчиваются тяги шарнирами. Обычно они имеют конусообразную посадку, для их крепления используются гайки.

Гидроусилитель представляет собой систему, состоящую их нескольких дополнительных элементов:

насос,
расширительный бачок для жидкости,
радиатор,
патрубки.

Колонка крепится к левому лонжерону, при помощи трех болтов. Насос гидроусилителя размещен с левой стороны двигателя. Для его вращения используется дополнительный ремень, соединяющий вспомогательные агрегаты.

При отказе гидроусилителя руля, сохраняется возможность управления автомобилем, при этом лишь возрастает необходимое усилие на рулевое колесо.

Конструкция руля на Шевроле Нива по своей конструкции считается травмобезопасной. Это обеспечивается возможностью складывания колонки в области шарнирного крепления.

Сами рулевые тяги представляют собой металлические стержни, повредить которые довольно сложно. Их можно только погнуть – «зацепив» колесом о камень или другое препятствие.

Гораздо чаще возникают неисправности, связанные с:

Шарнирами. Эти детали располагаются на концах рулевых тяг. Чаще всего причиной поломки становится чрезмерное изнашивание вкладыша (или резиновой втулки) либо сферической поверхности пальца (повреждения на резьбе, конусе, поверхности вследствие коррозии или непрофессионального монтажа/демонтажа).
Шплинтом, фиксирующим корончатую гайку. Неправильный монтаж этой маленькой и не особенно значительной, на первый взгляд, детали, может привести к непоправимым последствиям: шплинт выпадает -{amp}gt; гайка ослабляется -{amp}gt; палец теряет плотный контакт -{amp}gt; рулевая трапеция теряет свою геометрию -{amp}gt; управлять авто невозможно.
Пыльниками или чехлом шарнира. Когда пыльник рвется или чехол смещается со своего гнезда, шарнир загрязняется и, как следствие, изнашивается быстрее.
Втулками, резьбовой частью тяг и прочими деталями механизма углов схождения. Они могут быть подвержены коррозии либо повреждены во время езды в плохих дорожных условиях.

Конструкция и назначение

Рулевой наконечник представляет собой сферический шарнир, который связывает поворотный кулак и тягу. Предназначается элемент для обеспечения взаимосвязи между рулевым приводом и поворотной колесной парой. Несмотря на то, что в своем большинстве наконечник имеют качественное изготовление и производятся из прочного материала, когда именно он выйдет из строя спрогнозировать невозможно.

Его эксплуатационный период, установленный регламентом производителя составляет 35-45 тыс. км, но эти цифры находятся в прямой зависимости от многих факторов, основными из которых считаются: состояние дорожного покрытия, стиль и условия вождения, а также качество изготовления самой детали.

Подводим итоги

Важно вовремя выполнять ремонт технической части вашего автомобиля, если что-то вышло из строя. Следует внимательно относиться к вопросам качества выполнения любых задач в процессе ремонта авто, так как от этого будет зависеть ваша уверенность на дороге

Особенно важно это в том случае, если вы касаетесь вопросов рулевого управления. Наконечники в России выходят из строя достаточно быстро. В Европе они служат до 12 лет, в России — до 5 лет на качественных машинах. В большинстве случаев проблемы связаны с некачественными условиями эксплуатациями. Если вышли из строя данные детали, следует очень внимательно сделать диагностику и поменять элементы, которые привели к неприятным последствиям.

Многие компании сегодня предлагают восстановление тяг и наконечников. Но обычно это не имеет смысла. Вы заплатите деньги, но уже через несколько месяцев получите те самые проблемы. Отремонтировать данные детали практически невозможно. Даже на современном оборудовании выполнить ремонт будет крайне сложно из-за деформации, ржавения металла и других неприятных моментов, которые не подлежат восстановлению. Так что будьте максимально внимательны к вопросам ремонта рулевого управления и вовремя устраняйте неприятности в автомобиле, связанные с этими особенностями.

Замена рулевого наконечника на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать!
Рулевые наконечники – основа рулевой тяги, они выполнены в форме шарнира который запрессован в корпус, данный шарнир вставляется в отверстие поворотного рычага стойки и при повороте руля, этот шарнир двигает колесо в нужную вам сторону и тем самым автомобиль поворачивает.

Примечание!
Для замены наконечников, требуется запастись: Специальным съёмником который идёт специально для шаровых шарниров, а так же всеми ключами которые есть в вашем арсенале и пассатижами с отвёрткой!

Краткое содержание:

Замена рулевого наконечника
Дополнительный видео-ролик

Где находится рулевой наконечник?
Как мы уже сказали он состоит из корпуса и из шарового шарнира, шарнир же у наконечника вставлен в отверстие (Указан синей стрелкой), чтобы легко найти его, придётся снять колесо с автомобиля и взглянуть на телескопическую стойку, чуть ниже на фотографии было указано красной стрелкой, расположение наконечника рулевой тяги в ходовой части автомобиля.

Когда нужно менять рулевой наконечник?
У наконечника есть пыльник, для наглядности мы его указали зелёной стрелкой на фотографии выше, если данный пыльник будет порван, то сразу же не думая меняйте наконечник, даже если он ещё по вашему мнению находится в хорошем состоянии, то через некоторое время он всё же выйдет из строя и чум скорее вы его замене, тем будет лучше, при порванном пыльники в шарнир забивается грязь и вода попадает, из-за этого быстро вымывается смазка и вместо неё частички грязи появляются в шарнире, из-за этого появляется люфт у руля, он начинает вибрировать и автомобиль гораздо хуже начинает отзываться при повороте рулевого колеса у автомобиля.

Примечание!
Наконечники приходят в негодность из-за нескольких причин, первая это когда рвётся пыльник, вторая это от времени, вить при езде у шарового шарнира происходит трение между ним самим и отверстием в которое он вставляется (В стойку), ну и третья причина это недостаточное количество смазки которую толком не положил производитель или которая просто высохла и смылась от времени!

Примечание!
Прежде чем менять наконечник, убедитесь действительно ли именно это вашему автомобилю и нужно, для проверки наконечника на предмет люфта проделайте следующую операцию, загоните автомобиль на смотровую яму и возьмитесь рукой за рулевую тягу (На ней ещё рулевой наконечник находится) и пошатайте усилием руки рулевую тягу (Вниз, вверх), в то время когда шатать тягу будете, смотрите на шаровой шарнир рулевого наконечника, если он будет шататься (Люфт иметь) то в таком случае смените рулевой наконечник, в ближайшее время на новый (Другой наконечник, точно таким же образом проверьте), если оказалось такое что оба наконечника исправны и работают нормально, а люфт у руля всё равно присутствует, то смотрите на рулевую рейку возможно она виновата в этом люфте!

Снятие:
1. Объясним кратко вить в замене рулевого наконечника нет ничего сложного, особенно когда под рукой есть съёмник, ну что же начнём, в начале снимите колесо (О том как снять колесо, читайте в статье: «Замена колеса на автомобиле») с автомобиля, затем возьмите смазку WD-40 или что то наподобие неё и очистите щёточкой гайку, которая крепит шарнир рулевой тяги к поворотному рычагу и взяв пассатижи, выньте шплинт которая не даёт этой гайки отвернуться (Он указан красной стрелкой), а когда он будет вынут, полностью открутите гайку и снимите её (Указана синей стрелкой) и при помощи спец. съёмника выпрессуйте палец шарового шарнира из отверстия в который он входит (см. маленькое фото) и затем ослабив гаечным ключом гайку (Указана зелёной стрелкой) за счёт которой наконечник к рулевой тяги крепится, выверните после чего наконечник провернув его рукой против часовой стрелки (При выворачивании обязательно подсчитывайте, сколько наконечник сделает оборотов, новый на точно такое же количество закручивайте).

Примечание!
Если вдруг вам будет нужно поменять пыльник у рулевого наконечника или набить в него по больше смазки, тогда снять будет нужно его следующим образом, сперва металлическое кольцо нужно будет снять вдоль пальца шарового шарнира (см. фото 1), затем поддев отвёрткой, снимите стопор который держит пыльник на шарнире (см. фото 2) и можете смело после чего снимать сам пыльник с шарнира и набивать в шарнир смазку, только обратно подсоединяйте пыльник так, чтобы он в паз встал и плотно закрепите его, чтобы под него не попала не грязь не влага!

Установка:
Наконечник на рулевую тягу ставится в обратном порядке снятию и чтобы развал не особо сбился, заверните его на прежнее обороты как это было сказано ранее.

Дополнительный видео-ролик:
Более подробно понять как производится замена рулевого наконечника на таком автомобиле как Лада девятой модели, вы можете в ролике, который расположен чуть ниже:

Замена рулевых наконечников ваз 2107 своими руками

Как заменить рулевые наконечники без затрат на регулировку схождения колес?

Срок службы наружных шарниров рулевых тяг, называемых ещё наконечниками, сильно зависит от их исходного качества, стиля езды и гладкости дорожного покрытия. В любом случае, эти расходники приходится менять достаточно часто, поскольку малейшие люфты в шарнирах недопустимы. Помимо звукового сопровождения, это крайне негативно сказывается на долговечности шин и общей безопасности управления автомобилем.

Процедура замены достаточно проста и может быть выполнена самостоятельно, без применения сложного специализированного оборудования.

Проверка состояния деталей

Наличие люфта в соединении надо проверять при каждом техническом обслуживании машины. Для этого вполне достаточно при нагруженной весом машины подвеске с силой покачать одной рукой рулевую тягу, вторую руку, удерживая на шарнире наконечнике. При наличии износа явственно ощутиться люфт шарового пальца.

Можно применить рычаг (монтировку), но при этом есть опасность принять нормальный люфт подпружиненного пальца за износ. Те же возможности ошибок имеет диагностика покачиванием колеса, при этом будут выбираться люфты в других деталях и возникнут маскирующие стуки.

Методика работы

Нужно произвести следующие действия:

1. Вывесить машину и снять колесо, не забыв установить надёжную страхующую подставку.

2. Очистить детали металлической щёткой и пролить соединения проникающей жидкостью, например WD-40 или ее аналогом. Это смеси уайтспирита с антикоррозийными и смазывающими добавками.

3. Ослабить гайку крепления пальца и контровочное соединение узла регулировки схождения. Достаточно одного оборота. Резьбу гайки пальца лучше пройти несколько раз до свободного вращения.

4. Установить съёмник на шаровое соединение. Съёмники бывают разными по конструкции, удобнее всего использовать приспособление в виде клиновой вилки, достаточно пары сильных ударов в её торец. Винтовой съёмник не всегда справляется сам, ему надо помочь резким ударом молотка по сошке поворотного кулака.

5. При отсутствии съёмника можно создать натяг в соединении при помощи той же монтировки, после чего наносить резкие удары по краю сошки. Палец отсоединится с характерным щелчком. Останется только открутить наконечник по резьбе тяги и установить новый.

Недостатком такой простой замены является необходимость сразу же провести операции по регулировке углов установки колёс, как говорят, развал-схождение. Надо при этом помнить, что замена наконечника на развал никак не влияет, изменяется только схождение колёс.

Если подойти к работе аккуратно, иметь при этом в наличии достаточно большой штангенциркуль или рулетку и понимать принципы регулировки схождения, то дополнительных затрат можно и избежать.

Для этого надо с максимально доступной точностью выполнить следующие операции:

1. До начала отворачивания гаек нанести две метки. Первая должна располагаться точно в центре окружности тыльной части шарового шарнира. Там обычно бывают кольцевые выштамповки или завальцовки. Их центр и надо вычислить, хотя бы при помощи штангенциркуля. В найденном центре желательно сделать небольшое углубление лёгким ударом острого керна. Внимательно проверить, нет ли малейшего смещения метки от центра. Повторить процедуру на новом наконечнике.

2. На рулевой тяге, изнутри от резьбового соединения, нанести кольцевую риску, лежащую точно в плоскости, перпендикулярной оси тяги. Ровно и аккуратно.

3. При помощи штангенциркуля или рулетки измерить и записать расстояние между нанесёнными метками.

После установки нового наконечника вращением регулировочного соединения добиться такого же результата. Законтрить резьбы.

Несмотря на возможность сохранить таким способом бывшие ранее углы схождения, всё же посетить стенд будет надёжней и спокойней. Угол схождения вполне доступен для измерения и в гаражных условиях самостоятельно, можно найти различные методики в многочисленных советах домашних мастеров по ремонту собственных автомобилей.

Замена наконечника рулевой тяги ВАЗ 2101 — 2107

Из собственного опыта и отзывов старших людей напрашивается вывод, что наконечники рулевых тяг служат намного меньше. Чем это грозит владельцу автомобиля?

Длинный наконечник рулевой тяги

Попробуем разобраться с причинами и неисправностями рулевых тяг. Рулевая тяга автомобилей ВАЗ 2101 — 2107 в строении довольно проста, литой корпус в который вставлен металлический палец, он окружен пластмассой в которой имеет свойство поворачиваться. Сверху этот небольшой и простой механизм закрыт резиновым пыльником.

Строение очень простое, но ответственность на эти детали положена очень большая — стоит пальцу вырваться с корпуса и авария неизбежна. Колесо просто станет не управляемым. Как же вовремя распознать и устранить неисправность?

Симптомы неисправности рулевых тяг ВАЗ 2101 — 2107

Стук со стороны передней подвески — довольно неприятный симптом, особенно заметный при проезде небольших неровностей на умеренной скорости. Хотя появления стука со стороны передней подвеске может свидетельствовать о неисправности и других элементов подвески — шаровых опор, стоек стабилизаторов, сайлентблоков и тп.
Увеличение свободного хода рулевого колеса. Тут я думаю и так понятно, что это видно, когда при повороте руля колеса остаются недвижимыми. Также это затрудняет управление на большой скорости, приходится часто подрулевывать удерживая курс.

Так как же все-таки определить неисправность рулевых тяг? Я не буду рассматривать специальные приспособления, которыми пользуются профессионалы при диагностике неисправности, рассмотрим старые но верные способы. Первый из них, установить автомобиль на ровной площадке, желательно на яме, просто взять тягу рукой и покрутить по оси — если вы усилием руки сможете провернуть тягу, то тягу быстро на замену. Еще один способ заключается в проворачивании рулевого колеса туда-сюда и одновременным упором ногой в колесо — если наконечники неисправны, то вы почувствуете щелчки и зазоры, это сложно объяснить, надо пробовать. Еще последний мне известный способ с помощником, помощник покачивает руль в две стороны, а вы тем временем берете рукой проверяемый шарнир и почувствуете наличие зазора — соседние тяги двигаются не синхронно. Если зазор есть — то необходимо заменять наконечники.

Замена наконечников рулевых тяг ВАЗ 2101 — 2106

Замена является операцией не слишком тяжелой, но требующей определенных навыков. Можно пойти двумя путями: использовать заводской съемник; выбить тягу подручными средствами. Съемник призван облегчить извлечение пальца рулевого наконечника с сошки поворотного колеса, который при длительной езде прикипает и зажимается в конусе очень плотно.

Съемник наконечников рулевых тяг

Работать съемником довольно просто — он одевается на головку наконечника и путем вворачивания болта выдавливается палец рулевого наконечника. Облегчить этот процесс можно предварительно обработав соединение жидкостью типа ВД-40 или простучав через мощную наставку сошку в месте входа пальца молотком.

Второй вариант заключается в нагружении рулевой тяги усилием с помощью ломика и резким ударам молотком (возможно с наставкой, кому как удобно) по сошке поворотного кулака. Не переусердствуйте, существует возможность появления повреждений сошки.

Сюда бить молотком

Так выбивается и внутренний и внешний наконечник рулевой тяги. После того как тяга снята с автомобиля нужно произвести необходимые измерения, чтобы избежать необходимости регулировки схождения-развала колес.

Обязательно! Необходимо замерить точно!!! расстояние от соединительной муфты до определенной точки на наконечнике выбранной вами, также как вариант можно посчитать количество витков резьбы до соединительной муфты. Главный критерий обеспечить одинаковые измеряемые отрезки и на старом наконечнике, и на новом.

Замер наконечников

После измерения наконечников можно разбирать тягу, отпустить хомуты муфты , вывернуть наконечник из муфты. Чтобы облегчить этот процесс можно предварительно обработать эти соединения смазкой. После извлечения наконечника из муфты на его место вворачивается новый, не забываем, что ввернуть надо до получения замеренного раньше размера. Аналогично заменяется второй.

После завершения замены наконечников необходимо тщательно и сильно завернуть хомуты, установить тягу на место, завернуть гайки с необходимым моментом и зашплинтовать их.

Источники

olade.ru/remont-avtomob-svoimi-rukamy/zamena-nakonechnika-rulevoj-tyagi-vaz-2101-2107.html
zen.yandex.ru/media/cartechnic.ru/kak-zamenit-rulevye-nakonechniki-bez-zatrat-na-regulirovku-shojdeniia-koles-5c9bf73df7498800b3d29e9c
drive2.ru/l/4992049/

Замена рулевых наконечников — Статьи

Требования к исправности рулевой системы жёстко установлены ПДД. Согласно правилам, не допускается эксплуатация автомобиля с неисправным рулевым управлением — ведь такой автомобиль создаёт немалую опасность для других участников движения. Это основная причина, по которой необходима регулярная замена рулевых наконечников — обеспечение безопасности как водителя авто, так и других людей.

Зачем нужны рулевые наконечники

Рулевые наконечники обеспечивают не только подвижность всего рулевого механизма, но и позволяют выставить нужный угол поворота колёс. Вкратце, рулевая система состоит из нескольких элементов:

рулевой рейки, преобразующей вращение рулевого колеса в синхронное движение рулевых тяг в горизонтальной плоскости. В современных авто рейка оснащается гидро или электроусилителями;
рулевых тяг, выступающих в качестве направляющих для колёс, и обеспечивающих необходимый им поворот по движению рулевого колеса;
рулевых наконечников — своеобразных шарнирных соединений, являющихся связующим звеном между колесом и рулевой тягой.

Именно на долю рулевых наконечников приходятся многочисленные ударные нагрузки, возникающие при движении по неровным поверхностям: мелким ямам, гравийному покрытию, железнодорожным переездам. Принимая на себя большую часть нагрузки, наконечники таким образом предохраняют рулевые тяги и саму рейку от механических воздействий, значительно увеличивая срок их службы.

Все это приводит к выходу наконечников из строя, что становится причиной неисправности рулевого управления, устранять которое необходимо своевременно.

Как узнать, что наконечники требуют замены

Выявить эту неисправность достаточно просто: при движении по неровной дороге в передней части автомобиля будет отчётливо слышен стук, также возникающий при резком разгоне или торможении. Кроме этого, появляется люфт рулевого колеса, автомобиль заметно потеряет управляемость, начнёт «плавать» по дороге.

Также можно проверить целостность рулевых наконечников, подняв машину домкратом и покачав колесо из стороны в сторону — если движение колеса вполне ощутимы, то рулевой наконечник необходимо менять.

Несвоевременная замена приводит не только к снижению управляемости авто, но и может являться причиной возникновения других неисправностей:

ударные нагрузки переместятся на рулевые тяги и рейку, в результате чего возникает необходимость дорогостоящего ремонта; нарушится развал-схождение колёс, в результате чего автомобиль будет «уводить» в сторону при движении по прямой и возникнет неравномерный износ резины;
люфт колеса увеличит нагрузки на шаровые опоры и тяги стабилизатора, ускоряя процесс их разрушения; снижение управляемости станет причиной ДТП.

Момент, когда становится необходима замена неисправных рулевых наконечников, значительно приближается при следующих особенностях управления авто:

движение на высокой скорости по гравийке или неровному дорожному полотну;
движение на несбалансированных колёсах, в результате чего возникает сильная вибрация;
резкие разгоны и торможения, особенно в поворотах.

Также стоит периодически осматривать состояние пыльников рулевых наконечников — их повреждения влечёт за собой попадание грязи в шарнирное соединение, что существенно снижает качество смазки.

Как выбрать и поменять рулевой наконечник

Наконечники относятся к расходным материалам, и следует проводить их замену каждые 40–50 тысяч километров. В зависимости от качества запасных частей нередко менять их приходится намного раньше планового ТО, особенно это касается автомобилей отечественного производства.

Замена рулевых наконечников ВАЗ часто требуется каждые 15–20 тысяч километров пробега, но периодичность работ во многом зависит от производителя запасных частей. На некоторых моделях авто (к примеру, Hummer), устанавливаются ремонтируемые рулевые наконечники, но их восстановление требует немалого опыта, поэтому доверять такие работы следует только профессионалам.

Важно! Заменяйте рулевые наконечники только попарно — их замена только на одной стороне не допускается. Как показывает практика, они выходят из строя практически одновременно.

Для замены рулевого наконечника необходим не только комплект ключей, но и специальный съёмник, при помощи которого наконечник можно легко отделить от ступицы. За неимением съёмника многие владельцы просто слегка ослабляют гайку, крепящую наконечник к ступице, и резкими сильными ударами молотка выбивают наконечник. Однако, есть риск промахнуться и повредить другие элементы подвески, или даже кузов автомобиля.

При замене наконечника рулевой тяги осуществляется следующие действия:

Автомобиль поднимается домкратом, после чего снимается колесо. Для облегчения доступа рекомендуется предварительно вывернуть руль в положение, противоположное поддомкрачиваемой стороне авто.
Затем откручивается гайка, крепящая наконечник к ступице, и последний снимается при помощи съёмника или выбивается молотком.
Откручивается фиксирующая наконечник на рулевой тяге гайка, после чего он выкручивается. В зависимости от модели авто, на наконечнике может быть противоположная резьба.
Устанавливается новая деталь, после чего все собирается в обратной последовательности.

Единственная сложность, с которой часто сталкиваются автолюбители — закисание гайки и самого наконечника в ступице, в результате чего снять его становится довольно проблематично.

Следует помнить, что рулевые наконечники отвечают за развал-схождение передних колёс, и при их замене необходима обязательная регулировка. Самостоятельно выполнить её без специального оборудования невозможно, а все попытки установить развал «на глаз», подсчитывая количество оборотов, на которые был закручен в тягу старый наконечник, не отличаются точностью. К тому же при изготовлении каждая деталь имеет некоторую погрешность в размерах, достаточную для серьёзного нарушения угла установки колеса.

Доверить проверку и замену наконечников лучше специалистам СТО, которые сразу же после замены проведут проверку и корректировку развала-схождения колёс. К тому же установка наконечников на некоторые марки авто сопряжена с некоторыми нюансами, знать которые могут только специалисты.

Сервис Uremont.com поможет найти станцию техобслуживания, осуществляющую ремонт и диагностику подвески вашего авто. С нами любое ТО станет быстрым, качественным и доступным для автолюбителя.

Как работает Uremont?

Создаете заявку

с кратким описанием работ и желаемой датой ремонта. Потратите не более 3 минут

Получаете предложения

от специализированных автосервисов в личном кабинете

Сравниваете ответы

наиболее подходящие по стоимости, отзывам, местоположению и другим параметрам

Подтверждаете запись

а также все условия ремонта и можно смело ехать в автосервис

Попробуйте наш сервис по подбору СТО

Создание заявки абсолютно бесплатно и займет у вас не более 5 минут

Создать заявку

Всё о рулевых тягах и наконечниках

Рулевые тяги соединяют рулевой механизм и колесо, именно через них водитель передает поворачивающее усилие от рулевого механизма на колеса.

Проблема только в том, что рулевой механизм закреплен на кузове неподвижно, а колеса подвешены упруго и во время движения перемещаются в трех плоскостях. Как соединить подвижные колеса и неподвижно закрепленный рулевой механизм?

К штоку рулевой рейки тяга крепится с помощью внутреннего наконечника, к средней тяге трапеции — с помощью шарнирного соединения. С рычагом поворотного кулака тяги соединены через внешний рулевой наконечник. Внутренние наконечники и шаровые соединения обеспечивают подвижность тяги в вертикальной плоскости — иначе тяги выламывались бы, когда автомобиль едет по неровному покрытию. Внешний наконечник обеспечивает подвижность тяги и колеса в любой плоскости — так привод может нормально работать на поворотах, ямах без ущерба.

Рулевые тяги и наконечники

Устройство наконечника напоминает строение человеческого сустава: сфера пальца вращается внутри полусферического корпуса с тефлоновой, капролоновой втулкой или смазкой, которая нивелирует трение металлических элементов и позволяет пальцу отклоняться на определенный угол. Весь шарнир защищен резиновым пыльником. Такая конструкция позволяет точно соединить неподвижные и подвижные элементы рулевого привода.

Вообще, рулевой наконечник — надежный, износостойкий элемент: пальцы изготавливают способом литья или штамповки из специальных сталей, шаровые части тщательно шлифуются, в качестве вкладышей используются износостойкие антифрикционные материалы, корпус отливают под давлением и анодируют, чтобы дополнительно защитить от коррозии. О тяге и говорить нечего.

Так почему же эти надежные элементы время от времени вынуждают водителей ехать на СТО?

Схема работы наконечника рулевой тяги

Как и почему ломаются рулевые тяги

Сами по себе рулевые тяги не изнашиваются никогда, ну разве что авто простоит вечность на улице и попросту сгниет. Обычно тягам “помогает” водитель: резко влетел на бордюр на скорости, ударился о камень — тяга погнулась. Собственно, коррозия и деформация — это и все возможные неисправности рулевых тяг.

Большой выбор рулевых тяг

Перейти

Однако погнутые тяги становятся причиной других неприятностей — нарушается развал-схождение, угол поворота колес, разрываются пыльники наконечников или вырывает весь наконечник. Поэтому если вы наскочили на что-то внушительное, на всякий случай поезжайте на СТО и проверьте геометрию тяг. Если погнулась одна тяга, заменить придется обе.

Почему разрушаются рулевые наконечники

Состояние рулевых наконечников зависит от одного фактора — водителя: как он ездит, с какой скоростью, насколько тщательно следить за системой рулевого управления. Ну и еще от состояния дорог, потому что от “внезапно влететь в яму в темноте” не застрахован никто.

Поэтому первый враг рулевых наконечников — “прекрасные” дороги и водитель, который по ним ездит. Из-за сильных ударов не только тяги гнутся, но и банально ослабляется фиксирующая гайка — чем это чревато, понятно. Кроме того, сильный удар разрывает пыльники, смещает сферу, и та, в свою очередь, разбивает втулку.

Разорванный пыльник — враг номер два. Да-да, снова пыльник (иногда складывается впечатление, что это вообще самый важный элемент в системе). Через разорванный пыльник в шаровую попадет вода и грязь, металлические элементы ржавеют, грязь действует как абразив, а вода постепенно вымывает смазку.

Как проявляются неисправности наконечников?

Мы уже не раз упоминали, что неисправности разных элементов и узлов рулевого управления могут проявляться одинаково: люфтами, стуком, вибрациями, тугим или разболтанным рулем, биением в руль.

Предположить, что что-то неладно именно с рулевыми наконечниками можно, если:

при движении “отдает” в педаль газа;
негромко и дробно стучит в области колес при повороте руля и когда автомобиль едет по неровной дороге;
руль крутится слишком легко;
никак не удается отрегулировать развал-схождение.

Чтобы на 100% убедиться, что наконечники износились, нужно приподнять авто или поставить на яму и покачать тяги вверх-вниз — зазор не должен быть больше 1,5 мм. Можно попросить друга покрутить рулем и понаблюдать за ходом наконечника — он не должен болтаться в посадочном месте.

ВАЖНО! Некоторые водители до сих пор рискуют не менять рулевые наконечники, а реставрировать их. Бесспорно, сейчас это очень технологичный процесс. Однако мы не советуем восстанавливать такую важную деталь. Дело в том, что мастерские меняют втулку — т.е. “набивают” новый антифрикционный материал (втулка рассчитана под новую сферу). А рабочая поверхность сферы пальца, тем временем, уже износилась. Чтобы подогнать полусферу и сферу, новую втулку поджимают. Получается, что на холодной машине руль туговат, а на разогретой наконечник все равно стучит. Одним словом, овчинка выделки не стоит.

Меняем рулевые тяги и наконечники

Итак, мы убедились, что наконечники ушатались. Или тяги погнулись. Или и то, и другое. В общем, менять придется.

Как это сделать:

Вначале поддомкрачиваем автомобиль, снимаем передние колеса, блокируем руль.
Ослабляем фиксирующую гайку, которой наконечник прикручен к тяге.
Если есть шплинт, снимаем его с гайки пальца наконечника (шплинт — это фиксирующий элемент, похожий на женскую заколку-невидимку).
Откручиваем гайку, которая крепит наконечник к поворотному кулаку (на пальце).

Наконечник без гайки

С помощью съемника для шаровых и выдавливаем рулевой наконечник: разъем съемника максимально плотно загоняем под резинку наконечника и подтягиваем гайку до упора. Если палец сидит очень плотно, можно аккуратно постучать по ушку рычага молотком. Если съемника не оказалось, есть план Б: берем молоток и ломик (или второй молоток) и проделываем все то же самое.
Прежде чем снять наконечники с тяги, поставьте на ней метки — когда вы будете ставить новые элементы, метки подскажут, до какого уровня нужно накрутить новый наконечник. Это нужно для того, чтобы вы смогли нормально доехать до СТО и отрегулировать развал-схождение.

Есть и более простой способ отметить положение наконечников — просто посчитайте количество оборотов, когда скручиваете их, и запомните.

Дальше снимаем пыльники, откручиваем тяги от рейки.
Новые тяги и наконечники устанавливаем в обратном порядке, предварительно смазав резьбу на тягах и пальце.

Большой выбор рулевых тяг

Перейти в магазин

NB! Замена рулевых тяг и наконечников — это только полдела. После этого обязательно нужно отрегулировать развал-схождение. Если не отрегулировать развал, неравномерно изнашиваются шины, некорректно работает ходовая и автомобилем сложно управлять. Запомните: любое вмешательство в рулевое и ходовую требует последующей регулировки развала!

Как видите, заменить тяги и наконечники самостоятельно не так уж и сложно. Но только если:

у вас есть необходимый специнструмент;
вы купили качественные наконечники и тяги.

Если нет — лучше не заморачивайтесь и поезжайте на СТО, где вам оперативно установят рулевые тяги “без шуму и пыли” (с).

Как снять шаровой шарнир без инструмента – Rx Mechanic

Приобретение пресса для шарового шарнира или инструмента для сепаратора может быть довольно дорогим. Таким образом, знание того, как снять шаровую опору без инструмента в вашем автомобиле, является одним из основных навыков самостоятельной сборки автомобиля, которые вам необходимо приобрести. Обладая этими знаниями, вам не нужно также беспокоиться о создании самодельного пресса для шаровых шарниров. Вам просто нужны простые инструменты, которые есть в вашем гараже, чтобы помочь вам в этом процессе.

Шаровые шарниры являются важными компонентами передней подвески практически каждого автомобиля. Этот компонент обеспечивает легкое движение между рычагами управления вашего автомобиля и поворотными кулаками, чтобы вы могли плавно и безопасно ездить, позволяя эффективно управлять колесами вашего автомобиля.

Вы можете прочитать нашу предыдущую статью о симптомах плохой шаровой опоры, чтобы узнать, когда шаровые опоры вашего автомобиля неисправны. Эта статья покажет вам некоторые приемы снятия шарового шарнира, которые помогут вам заменить верхний и нижний шаровые шарниры без необходимости обращаться к механику или тратить деньги на покупку какого-либо инструмента для прессования шарниров.

Как снять шаровой шарнир без инструмента (верхний и нижний)

Строго следуйте этим шагам, чтобы успешно выполнить этот ремонт. Это довольно технично, особенно если вы не используете какой-либо инструмент для снятия верхней или нижней шаровой опоры. Поэтому вам нужно знать, как сделать это правильно, чтобы не повредить другие части вашего автомобиля или напрямую повлиять на развал.

Первый этап

Наденьте защитную одежду. Как мы всегда говорили в наших предыдущих статьях, это важный шаг, если вы собираетесь выполнить какой-либо ремонт автомобиля. Если у вас вообще нет защитной одежды, то вам нужно ее приобрести. Фактически, любой человек, у которого их нет, должен остановиться и вообще не продолжать. Всегда держите ящик с инструментами рядом во время ремонта, чтобы иметь возможность быстро взять необходимые инструменты.

Второй этап

Далее вам нужно поднять автомобиль. Убедитесь, что автомобиль стоит на ровной поверхности, а также уберите все предметы с крыши автомобиля. Снимите осевую гайку и зажимные гайки, удерживающие колеса; осевая гайка некоторых моделей автомобилей прилагается, поэтому вам может понадобиться отвертка любого типа, чтобы открыть крышку. Пожалуйста, делайте это осторожно. Снятие зажимных гаек может оказаться трудным, особенно если они все ржавые. Поверните гайки на четверть оборота каждая; не удаляйте его полностью.

Если вы используете домкрат, вам необходимо правильно установить домкрат в надежном месте автомобиля. Использование мягких деталей может привести к повреждению деталей автомобиля. Если вы не уверены, где разместить домкрат, сообщите нам. Мы покажем вам лучшее и безопасное место для установки домкрата и подставки для домкрата в зависимости от модели вашего автомобиля. Подняв автомобиль с помощью домкратов, поместите стойки домкрата в прочные места под автомобилем.

Убедитесь, что подставки для домкрата установлены правильно, чтобы они равномерно распределяли вес вашего автомобиля. Теперь полностью снимите гайки с колес, чтобы вы могли снять колеса с автомобиля. Не рекомендуется использовать автомобильный подъемник для этого процесса из-за метода, который нам нужно использовать для этого. Но при использовании сепаратора шарового шарнира вы можете поднять свой автомобиль с помощью автомобильного подъемника.

Третий этап

Теперь ваш автомобиль поднят и удерживается домкратами.

Для шаровых шарниров нижнего рычага. Поместите домкрат прямо под ступицу оси, где шаровой шарнир опускается. Между ступицей оси и домкратом можно вставить кусок дерева. Затем слегка приподнимите ступицу. Теперь вы сможете использовать молоток, чтобы отделить нижнюю часть соединения от верхней.

Всегда помните, куда вы бьете. Потребуется некоторое время и множество разных углов, чтобы ваш шаровой шарнир оторвался, но вы увидите и услышите звук, когда он, наконец, оторвется. Будьте осторожны, ударяя молотком по корпусу.

Фаза четвертая

Теперь, когда вы все разобрали, самое время перепроверить остальные суставы. Проверьте, нет ли у вас плохого ШРУСа или других неисправных компонентов. Если обнаружены какие-либо неисправности, вы можете использовать эту возможность для их замены. Очистите все детали, покрытые мусором или пылью.

Убедитесь, что резьба, если вы ее используете, чистая и красивая вместе с гайками, потому что теперь, когда она ослаблена, вам может быть трудно затянуть гайку и заставить ее сидеть так, как нужно. Кроме того, когда вы собираетесь снова установить ступицу и держатель для тормозного суппорта. Убедитесь, что вы заблокировали их, чтобы убедиться, что они не развалятся на вас.

Фаза пятая

Используйте молоток, чтобы полностью снять неисправный шаровой шарнир. Вам также могут понадобиться некоторые другие инструменты, которые помогут вам в этом. Если нет, то шаровой шарнир не выдавится. Подготовьте новый сустав к установке. Перед установкой соединения тщательно очистите место, где должно быть установлено соединение. Вы также можете нанести смазку на внутреннюю часть.

Шаровой шарнир имеет кусок трубы, диаметр которого соответствует диаметру посадочной поверхности шарового шарнира. Поэтому, когда вы ведете сустав, он останавливается именно здесь. Теперь надавите на домкрат, чтобы поднять трубу и установить шаровой шарнир на место. Вы также можете использовать молоток, чтобы помочь в процессе посадки сустава, ударяя по верхней части посадочной области вашего сустава, но вам нужно будет делать это осторожно. Убедитесь, что вы не попали в другие регионы. Продолжайте поднимать трубу и использовать молоток, пока шаровой шарнир не сядет правильно.

Phase Six

Чтобы снять верхний шаровой шарнир без инструмента, вам нужно найти верхний рычаг подвески, который производители обычно закрепляют в верхней части системы передней подвески вашего автомобиля. Вы увидите круглый колпачок и нить, ведущую к руке. Кепка охватывает ваш верхний шаровой сустав. Используйте сверлильный инструмент, чтобы просверлить заклепки, удерживающие шаровой шарнир. Вы можете снять оставшуюся часть фрагментов заклепки с помощью молотка. Теперь используйте шпильку, чтобы проследить свою шпетку. Это всегда окружает шпильку.

Вы можете открутить шплинт от шпильки вашего автомобиля с помощью плоскогубцев. Затем продолжайте тем же методом, который использовался при снятии нижнего шарового шарнира для верхнего шарового шарнира. Как только верхний шаровой шарнир будет извлечен, осторожно используйте молоток, чтобы установить новый шарнир в правильное положение.
Мы всегда советуем не прилагать больших усилий при работе с молотком. Просто используйте его красиво и нежно. Когда ваши соединения хорошо сидят, вы можете опустить домкрат и закончить соединение, соединяя отдельные компоненты вместе.

Смотрите! Вы успешно заменили шаровой шарнир в верхнем и нижнем рычаге подвески без использования какого-либо уникального инструмента, такого как, например, пресс-инструмент для шарового шарнира. Обратите внимание, что мы не подразумеваем, что использование специальных инструментов нехорошо, но если вы не можете или не хотите приобретать эти инструменты. Используйте этот метод, чтобы заменить шаровой шарнир. Вы можете прочитать другие статьи, которые расскажут вам, как сделать самодельный пресс для шаровых шарниров, чтобы сделать этот процесс еще более комфортным.

Как снять шаровой шарнир без инструмента YouTube

Заключительные слова

Теперь вам не нужно беспокоиться о застревании шаровой опоры в поворотном кулаке или других проблемах с шаровыми опорами, если у вас нет специального инструмента. Прочитав эту статью, вы получили необходимые знания о том, как снять шаровую опору без инструмента. Как мы уже говорили ранее, это очень технический процесс, поэтому вы должны строго следовать инструкциям.

Пожалуйста, оставьте отзыв, чтобы мы могли знать, как это сработало для вас.

Обслуживание картриджных ступичных подшипников — UnderhoodService

Обслуживание ступичных подшипников импортных переднеприводных автомобилей с картриджными ступичными подшипниками может быть сложной задачей, если у вас нет подходящих инструментов. Колесные подшипники запрессованы в поворотный кулак, и их невозможно снять, если у вас нет гидравлического пресса или съемника, предназначенного для выталкивания колесных подшипников из ступицы. Импортные приложения, в которых используются запрессованные картриджи колесных подшипников, включают Honda Accord, Mazda MX-6, 626 и Protege, Kia Optima, Nissan Altima и Maxima, VW Beetle, Jetta, Golf и Passat, а также Audi TT и многие другие.

Но обо всем по порядку. Ступичные подшипники менять не нужно, если они не изношены. Одна из причин, по которой импортные автопроизводители используют ступичные подшипники картриджного типа в различных моделях и моделях, заключается в том, что подшипники загерметизированы на весь срок службы. Они не требуют обслуживания или регулировки. Но это не значит, что они будут жить вечно. Типичный срок службы закрытого ступичного подшипника составляет около 150 000 миль. Некоторые могут прослужить дольше, а другие могут выйти из строя раньше. Когда один из них выходит из строя, другой, вероятно, также приближается к концу своего срока службы, что является хорошей причиной для рекомендации замены обоих картриджей передних колесных подшипников, если один из них вышел из строя.

Вода губительна для колесных подшипников, потому что вызывает ржавчину и загрязняет смазку. Герметичные колесные подшипники рассчитаны на то, чтобы выдерживать обычные брызги на дороге, но при движении по глубине ступицы вода может проникнуть через уплотнения и попасть в подшипники. Со временем нанесенный ущерб в конечном итоге приведет к выходу из строя подшипников.

Состояние, известное как «усталостное выкрашивание», также может быть причиной отказа подшипника. Это может произойти при большом пробеге, когда на поверхности роликов и дорожек образуются крошечные трещины, из-за которых чешуйки металла отрываются. «Бринеллирование» — это еще одно состояние, которое может возникнуть, если подшипник подвергается сильным ударным нагрузкам или вибрациям. Бринеллирование оставляет небольшие вмятины на поверхностях дорожек и роликов. Изменение цвета при нагревании (обычно синеватый цвет) обычно является результатом потери смазки или перегрузки. Перегрев может размягчить ролики и дорожки качения, что приведет к ускоренному износу и быстрому выходу из строя.

Другой причиной преждевременного выхода из строя ступичного подшипника является использование ударного гайковерта для затягивания гайки ступицы оси после замены полуоси или ШРУСа. Гайка оси обычно требует большого крутящего момента (от 140 до 200 футо-фунтов, в зависимости от применения), поэтому «простой» способ затянуть гайку — просто ударить по ней ударным гайковертом. К сожалению, удары ударного гайковерта также могут повредить ролики или шарики внутри подшипника, что впоследствии приведет к выходу из строя ступичного подшипника. Единственный способ, которым вы должны затягивать гайку оси, — это динамометрический ключ. И не думайте о том, какой крутящий момент нужно применить. Посмотрите спецификации и затяните гайку в соответствии со спецификацией и не более того.

СИМПТОМЫ
Шум обычно является первым признаком неисправности ступичного подшипника. Владелец транспортного средства может заметить визг, грохот, рычание, стрекотание или циклический визг, которые усиливаются по мере увеличения скорости автомобиля. Иногда трудно сказать, какое переднее колесо издает шум. Поворот автомобиля вправо сместит вес на противоположную сторону и увеличит нагрузку на подшипники левого колеса. Если шум становится громче, плохой подшипник будет с левой стороны при повороте направо. И наоборот, если поворот направо не вызывает изменения шума или шума меньше, то неисправный подшипник, вероятно, находится справа.

Любой шум, доносящийся из-под колеса, является признаком неисправности, которую следует немедленно исследовать. Шум может быть просто перетаскиванием колодки дискового тормоза, но царапающий звук, издаваемый перетаскиванием или ослаблением тормозной колодки, обычно меняется или исчезает, когда вы слегка нажимаете на тормоза. Если владелец автомобиля слышит скользящий или хлопающий звук при повороте, проблема, скорее всего, в неисправном внешнем ШРУСе, а не в неисправном ступичном подшипнике. Плохие наружные ШРУСы обычно издают шум только при повороте, а не при движении прямо.

Шум ступичного подшипника обычно пропорционален скорости автомобиля и становится тем громче, чем быстрее движется автомобиль. Он может меняться при повороте, становиться громче или вообще исчезать на определенных скоростях.

ПРОВЕРКА ПОДШИПНИКОВ
Поскольку картриджи ступичных подшипников представляют собой герметичные узлы и запрессованы в поворотные кулаки, вы не можете просто снять гайку ступицы и вытащить подшипники для проверки, как это делается на старых заднеприводных автомобилях с исправными колесные подшипники. Если закрытый ступичный подшипник шумит или ощущается шероховатым при вращении колеса вручную, ступичный подшипник необходимо заменить.

Как правило, большинство картриджей ступичных подшипников должны иметь почти нулевой люфт. Вы можете проверить люфт подшипника, поместив циферблатный индикатор на поверхность ротора и попробовав толкать/вытягивать ротор внутрь и наружу. Величина допустимого зазора зависит от приложения и может составлять от 0,05 мм (0,002 дюйма) до 0,008 мм (0,0003 дюйма). Если зазор в подшипнике превышает максимально допустимый зазор, указанный OEM, замените картридж подшипника.

СНЯТИЕ ПОДШИПНИКА

Независимо от марки и модели импортного автомобиля, в котором используются ступичные подшипники картриджного типа, основная сборка ступицы одинакова. Переднее колесо и тормозной диск установлены на ступице. Вкладыш ступичного подшипника, поддерживающий ступицу и полуось, запрессовывается в поворотный кулак с небольшим натягом. Шлицевой вал на конце внешнего ШРУСа проходит через центр ступицы и фиксируется большой осевой гайкой на конце вала.

Основная процедура удаления выглядит следующим образом:

Ослабьте гайку ступицы, когда колесо все еще находится на земле, а вес автомобиля приходится на колесо.
Поднимите автомобиль и снимите гайку оси, колесо, тормозной суппорт и ротор.
Отсоедините нижний шаровой шарнир от рулевого рычага.
Откиньте поворотный кулак и протолкните вал ШРУСа назад через ступицу, чтобы отделить ось от поворотного кулака.
Если перед или позади картриджа подшипника есть стопорное кольцо и стопорное кольцо, снимите их (и утилизируйте).
Если у вас есть съемник для ступицы, с помощью которого можно извлечь подшипники из поворотного кулака, не снимая поворотный кулак, установите съемник через ступицу, поместите большую шайбу на центральный винт съемника, чтобы он мог тянуться к картриджу подшипника, и затяните гайку центрального винта ударным гайковертом, чтобы вытащить подшипник.

Инструмент, который может выпрессовывать подшипник, находясь в автомобиле, может реально сэкономить время, потому что вам не нужно снимать поворотный кулак.

Если у вас нет съемника для ступиц, которым можно извлечь ступичные подшипники, снимите поворотный кулак, перенесите его на гидравлический пресс и используйте любые необходимые переходники, чтобы вытолкнуть старый картридж ступичного подшипника из поворотного кулака.

Примечание: На некоторых автомобилях картридж подшипника может развалиться, при этом внутреннее кольцо прилипнет к ступице, а внешнее кольцо останется внутри поворотного кулака. Чтобы снять внутреннюю обойму со ступицы, может потребоваться отшлифовать часть обоймы, а затем расколоть ее долотом.

Обязательно отметьте положение всех брызговиков или пылезащитных щитков, являющихся частью узла, чтобы эти детали можно было установить в правильное положение при запрессовке нового картриджа ступичного подшипника.

Очистите и осмотрите внутреннюю часть поворотного кулака на наличие трещин, повреждений, сильной коррозии или точечной коррозии. Видимые трещины или сильная коррозия потребуют замены поворотного кулака.

УСТАНОВКА ПОДШИПНИКА
Установка подшипника производится в обратном порядке. Обязательно используйте новый пылезащитный уплотнитель, если он используется, и новое стопорное или стопорное кольцо.

При запрессовке нового вкладыша подшипника убедитесь, что переходник оказывает нагрузку на внешний край вкладыша подшипника, а не на внутреннее кольцо (так как это может повредить подшипник). Также убедитесь, что подшипник не перекошен и входит прямо.

На новых VW Beetle (1998 г. и новее), Jetta (1999 г. и новее) и Golf (1999 г. и новее) наружный диаметр картриджа ступичного подшипника составляет 74 мм. Другие модели VW, такие как Passat, имеют картридж ступичного подшипника 72 мм, 75 мм или 82 мм в зависимости от года выпуска модели и другие опции. Поэтому убедитесь, что вы используете правильный адаптер при запрессовке подшипника, чтобы нагрузка приходилась только на внешнее кольцо.

Установка может быть проще, если вы поместите картридж подшипника в морозильную камеру, чтобы уменьшить его, и/или нагрейте шарнир, чтобы расширить его. Вы можете нагреть сустав горячим воздухом из термофена или даже пропановой горелки. Не используйте ничего более горячего, чем пропановая горелка, чтобы нагреть поворотный кулак, так как это может привести к его выходу из строя и ослаблению металла. Никогда не нагревайте картридж подшипника.

После того, как подшипники будут на месте, установите поворотный кулак на автомобиль (если он был снят), установите на место нижний шаровой шарнир, тормозной диск, суппорт и колесо, затем установите новую гайку ступицы оси и затяните в соответствии со спецификацией с помощью динамометрического ключа.

Другие элементы, которые также следует проверить при замене картриджа ступичного подшипника, включают состояние внутренних и внешних чехлов ШРУСа, чехлов на концах рулевой рейки, наконечников наружных рулевых тяг, стоек и пружин, тормозных роторов. , колодки, суппорта и тормозной шланг. Проверьте передние шины на предмет неравномерного износа, который может указывать на развал или схождение колес.

Руководство Новака по ремонту закрытых поворотных кулаков Jeep

Добро пожаловать, гость:
Войти или зарегистрироваться

Руководство Novak по

Эти инструкции относятся ко всем полноприводным автомобилям Jeep® с поворотными кулаками закрытого типа. Поворотные кулаки вращаются на конических роликовых подшипниках. Состояние и регулировка этих подшипников существенно влияет на управляемость автомобиля. Подшипники, находящиеся в плохом состоянии или неправильно отрегулированные, являются основными причинами вибраций передних колес на низких скоростях. Владельцы джипов часто маскируют последствия плохой управляемости с помощью стабилизаторов рулевого управления или сложных преобразований рулевого управления. Часто этой процедуры достаточно, чтобы снова сделать управляемость хорошей.

Проверка или замена подшипников поворотного кулака требует разборки поворотного кулака. Регулировка предварительного натяга подшипников осуществляется с помощью регулировочных шайб.

При чтении этой информации имейте в виду, что, несмотря на то, что указание делается на одну сторону автомобиля, описанная процедура должна выполняться на обеих сторонах автомобиля.

Разборка

Снимите регулировочные гайки колесных подшипников, ступицу, узел тормозного барабана и колесные подшипники.
Снимите 6 болтов, которые крепят опорную пластину тормоза и шпиндель к поворотному кулаку.
Снимите узел опорной пластины/тормоза со шпинделя и привяжите его, чтобы он не мешал. На большинстве моделей нет необходимости отсоединять тормозную магистраль, чтобы снять тормозной узел. Если тормозная магистраль отсоединена, необходимо выпустить воздух из тормозной системы, прежде чем автомобиль сможет двигаться.
Снимите шпиндель с литья поворотного кулака. Это может потребовать постукивания деревянным бруском или молотком с мягким бойком, если шпиндель застрял в поворотном кулаке.
Снимите ось с корпуса.
Отсоедините рулевую тягу от поворотного кулака.
Открутите 8 болтов, которыми держатель сальника (№22 на схеме) крепится к корпусу поворотного кулака. Снимите фиксатор и уплотнение. Обратите внимание, что использовалось несколько конструкций типовых уплотнений, и все они давали один и тот же результат.
Снимите 4 болта, удерживающие крышку подшипника нижней оси шарнира (№13 на схеме). Болты, которыми крышка подшипника поворотного кулака крепится к поворотному кулаку, имеют определенную длину. Их нельзя заменять более длинными болтами, так как они могут выступать через поворотный кулак и повредить подшипник. С другой стороны, если они будут слишком короткими, будет недостаточно прочности, и болты могут вырваться из отливки. Надлежащая длина этих болтов зависит от автомобиля, но, как правило, если достигается полное зацепление с резьбой в поворотном кулаке и болт не выступает через поворотный кулак, болты подходят.
Снимите 4 болта крепления верхней крышки подшипника. Снимите крышку подшипника. Снимите поворотный кулак (№9 на схеме) с картера оси.
Снимите верхнюю и нижнюю обоймы подшипников с картера моста с помощью молотка и выколотки, если нет специального съемника (инструмент Jeep #W-138).
Промойте все детали, включая шарики на картере моста, растворителем. Если шаровая часть корпуса заржавела, было бы неплохо отшлифовать ее мелкой наждачной бумагой, пока она не станет чистой. Покройте шар тонким слоем смазки (например, смазкой для шасси), чтобы не повредить неопреновое уплотнение при установке.

Повторная сборка

Установите новые кольца подшипников в картер моста с помощью подходящей оправки.
Установите детали на место в порядке, обратном разборке, после покрытия новых подшипников поворотного кулака консистентной смазкой для колесных подшипников.
Регулировка: Обратите внимание, что к нижней поверхности бобышки шкворня на поворотных кулаках при производстве добавляется пакет прокладок толщиной 0,058 дюйма (1,47 мм). Сохраняйте этот пакет прокладок внизу и выполняйте регулировки на верхней крышке подшипника. только.Где-то около 1963 этот размер 0,058 дюйма был добавлен к поворотному кулаку во время изготовления. В автомобилях, выпущенных после этого времени, регулировочные прокладки на нижней бобышке подшипника не используются. Регулировка подшипника поворотного кулака на этих более поздних моделях также выполняется только на верхней крышке подшипника.
Установите крышку подшипника, стопорные шайбы и болты. Затяните болты до 40 футо-фунтов.
Проверьте предварительную нагрузку на подшипники, зацепив пружинную шкалу в отверстии поворотного кулака для гнезда поперечной рулевой тяги. Снимите показания весов, когда поворотный кулак только начал движение. Показание весов должно составлять от 12 до 16 фунтов (от 5,4 до 7,3 кг) при снятом полуоси и сальнике. Удалите или добавьте прокладки, чтобы показания шкалы находились в этих пределах. Если все прокладки удалены, а достаточный предварительный натяг все еще не получен, можно использовать шайбу под верхней крышкой подшипника для увеличения предварительного натяга. При использовании шайбы может потребоваться повторная установка прокладок для правильной регулировки.
После получения надлежащего предварительного натяга замените ранее снятые детали в порядке, обратном разборке. Рекомендуется переупаковать подшипники передних колес и установить новые сальники подшипников колес (№17 на схеме). Если на автомобиле установлены карданные шарниры Spicer на передней оси, их следует проверить и при необходимости заменить. Этот U-образный шарнир довольно распространен и должен быть доступен в большинстве магазинов автозапчастей с полным спектром услуг. Если у джипа карданные шарниры осей Rzeppa или Bendix, вы, вероятно, не сможете найти замену.

Смазка

Сухой шарик является признаком использования неправильной смазки, а сухой шарик может привести к попаданию загрязнений в узел поворотного кулака. Чрезмерно влажный (регулярно капающий) шарик является признаком недостаточно вязкой смазки.

Очень важно использовать правильную смазку для подшипников поворотных кулаков. В разделе о смазке Руководства по обслуживанию Jeep указана смазка универсального шарнира №0 для зимы и №1 для лета. Этот материал представляет собой полужидкую смазку. К сожалению, эта полужидкая смазка некоторое время не выпускалась. Приемлемую замену можно сделать, смешав консистентную смазку для шасси со смазкой для редукторов SAE 140 до консистенции холодной патоки. Полпинты этого следует закачать в каждый корпус поворотного кулака с помощью смазочного пистолета. Можно использовать шпатель, чтобы загрузить его в шприц для смазки. Любая более жидкая смазка, чем описанная выше, будет вытекать из уплотнения поворотного кулака. Он также попадет в область ступицы и загрязнит тормозные колодки. НЕ ИСПОЛЬЗУЙТЕ SAE 90 или 140 передач смазывайте сами по себе, так как это не подходящая смазка.

Novak не продает и не рекомендует какие-либо смазочные материалы, кроме вышеуказанной смеси.

Как заменить поворотный кулак Subaru менее чем за 2 часа

У вас сломался поворотный кулак? Вы можете пропустить магазин и заменить его прямо дома с помощью этого урока. Он покажет вам, как подготовиться к проекту и как заменить поворотный кулак самым безопасным и эффективным способом.

Почему важно немедленно заменить поворотный кулак

Изображение предоставлено Патриком Олсеном

Если у вас треснул или погнулся поворотный кулак, некоторые вещи могут пойти не так. Во-первых, развал-схождение будет нарушено, что приведет к неравномерному износу шин и плохой управляемости. Это также создаст дополнительную нагрузку на шаровые опоры, которые могут внезапно сломаться и привести к потере контроля над Subaru. Если вы подозреваете, что один из ваших поворотных кулаков вот-вот выйдет из строя, вот руководство по диагностике, которое вы можете использовать.

Подготовка к проекту

Как и многие проекты, этот требует предварительной подготовки. Перед заменой поворотного кулака приобретите следующие предметы:

1. Сменный поворотный кулак

Запасной поворотный кулак найти довольно легко, но запасной поворотный кулак качества найти еще проще. Все, что вам нужно, это список оригинальных поворотных кулаков Subaru по оптовым ценам. Обязательно выполните поиск на вашем Subaru, чтобы найти правильный поворотный кулак OEM для вашего автомобиля. Не забывайте обращать внимание на положение поворотных кулаков. Некоторые из них предназначены для левой стороны, а другие для правой стороны.

Мы не рекомендуем приобретать поворотный кулак на вторичном рынке по целому ряду причин (которые перечислены здесь). Вам лучше приобрести штатный поворотный кулак. Вот список наших самых продаваемых поворотных кулаков:

Деталь № 28313AE030 — модели Outback, Legacy, Impreza, Forester и Baja 2003–2007 гг.
Деталь № 28313AE020 — 2002–2008 гг. , и модели Baja
Деталь № 28313AG020 – модели XV Crosstrek, Outback, Legacy, Impreza и Forester 2010–2014 гг.
Деталь № 28313AG030 — модели XV Crosstrek, Outback, Legacy, Impreza и Forester 2010–2014 гг.
Деталь № 28012AA004 — модели Legacy, Impreza и Forester 1990–2000 гг. модели
Деталь № 28313FE071 – модели Impreza 2006-2007 гг.

2. Замена шаровых шарниров (возможно)

Существует вероятность того, что ваши шаровые шарниры находятся на грани отказа в результате дополнительной нагрузки из-за сломанного поворотного кулака. Осмотрите шаровые опоры с обеих сторон автомобиля с помощью этого руководства WikiHow и при необходимости замените шаровые опоры.

3. Tools

Here’s a list of the tools you need for this project:

Socket set
Long breaker bar
Torque wrench that goes to 200 lb-ft
Pliers
Small pry bar
Сепаратор шарового шарнира (также известный как вилка для травления)
Съемник рулевой тяги
Молоток механика
Плоская отвертка

быть поднятым первым, прежде чем вы сможете что-либо сделать. Вы можете безопасно поднять его с помощью домкрата или Kwik-Lift. Поскольку вам нужно только одно колесо от земли, заманчиво просто оставить машину на домкрате.

Не делайте этого, это просто небезопасно.
Важные советы, которые необходимо знать перед началом проекта
Если вы не знаете, где находятся все точки домкрата, обратитесь к руководству пользователя. Очень важно поднимать автомобиль за опоры домкрата.
Если вам нужен сепаратор шарового шарнира или съемник рулевой тяги, обратитесь в местный магазин автозапчастей. Они часто одалживают их вам бесплатно.
В этой работе необходимо правильно затянуть все крепежные детали. Убедитесь, что вы используете динамометрический ключ.
Нанесите на все гайки и болты, которые вы собираетесь открутить, пенетрант за день или два. Также побрызгайте на шарнир рулевой тяги и шаровой шарнир.
Когда вы закончите, вашему автомобилю потребуется развал-схождение.
Замена поворотного кулака за 10 шагов
(Это общий обзор ремонта. Конкретные шаги для вашего Subaru см. на Youtube.)
Поднимите автомобиль.
Снять колесо со стороны сломанного поворотного кулака.
Снимите суппорт, не отсоединяя тормозную магистраль. Повесьте его на трос, чтобы не повредить тормозную магистраль.
Снимите гайку оси.
Снимите наконечник рулевой тяги с поворотного кулака.
Снимите шаровой шарнир с поворотного кулака.
Снимите болты, которыми поворотный кулак крепится к стойке.
Снимите весь поворотный кулак с автомобиля.
Либо наденьте старую шаровую опору (если она в рабочем состоянии), либо новую шаровую опору на новый поворотный кулак.
Установите новый поворотный кулак в порядке, обратном снятию.
Пожалуйста, свяжитесь с нами, если у вас есть какие-либо вопросы о процессе замены. Или если вам нужна помощь в поиске подходящей замены поворотного кулака или шаровой опоры для вашего Subaru.
Как заменить запрессованную шаровую опору
Инструкции
Руководство по установке
на
26 февраля 2020 г.
Подозреваете неисправность шарового шарнира? Тогда вы хорошо послужите своему клиенту, предприняв упреждающие меры по ремонту такой критически важной для безопасности детали. Замена шарового шарнира не будет одинаковым процессом для каждого автомобиля, тем более что существует несколько разных типов шаровых шарниров. В видео ниже мы рассмотрим, как заменить запрессованную шаровую опору. В частности, мы рассматриваем Honda Civic, которую Delphi Technologies покрывает нашей деталью TC129.9.
Мы также объясним весь процесс под видео.

Как определить, что у автомобиля моего клиента неисправна шаровая опора?
Мы рекомендуем провести тщательную проверку перед выравниванием. Некоторые распространенные знаки включают:
Необычные звуки
Нестабильность
Решение проблем.
На что следует обращать внимание при осмотре шарового шарнира?
Имейте в виду, что целостность резинового чехла является ключевым фактором. Распространенная проблема заключается в том, что пыльник треснет, смазка вытечет, что вызовет проблемы. Как правило, при осмотре шарового шарнира мы обращаем внимание на движение, выходящее за рамки спецификаций производителя, но в случае несмазываемых шарниров с низким коэффициентом трения следует обращать внимание заевшие суставы без движения .
Какие инструменты потребуются для замены запрессованного шарового шарнира?
Комплект для запрессовки шарового шарнира (включая С-образный зажим и переходники)
Торцевые, трещоточные, динамометрические и удлинительные ключи
Гнездо для пневмоинструмента
Сепаратор шарового шарнира (также известный как вилка для травления)
Плоскогубцы с иглами
Отвертки
Шиномонтажный станок
Бокорезы
Осевой пресс
Молоток
Магазинные полотенца
Пенетрант против ржавчины
Действия по замене запрессованного шарового шарнира
Убедитесь, что вы следуете рекомендациям производителей по установке, характеристикам крутящего момента и TSB, где это применимо.
Снятие шарового шарнира
Бокорезами удалите шплинт, крепящий крепежную гайку.
С помощью торцевого ключа снимите крепежную гайку.
С помощью торцевого ключа снимите гайку оси.
Протолкните ось обратно и ослабьте узел поворотного кулака, перемещая его, чтобы получить доступ к шаровому шарниру.
Отделите шаровой шарнир от нижнего рычага с помощью сепаратора шарового шарнира. Вы можете управлять инструментом с помощью торцевого ключа, используя головку соответствующего размера. Вы услышите четкий, четкий щелчок, когда шпилька выскочит из нижнего рычага.
Протолкните полуось обратно через узел ступицы. Возможно, вам придется использовать пресс для оси и торцевой ключ, чтобы начать работу, потому что часто ось может со временем пересохнуть или застрять. Убедитесь, что вы можете свободно поворачивать полуось и подпирать ее (возможно, с помощью куска дерева или инструмента). Это освобождает нижний шаровой шарнир.
Протолкните наружный ШРУС обратно через узел ступицы, чтобы ослабить его, но убедитесь, что вы не вытягиваете внутренний ШРУС из коробки передач. Вам нужно только снять поворотный кулак и сборку.
Снимите осевой пресс с помощью торцового ключа.
Снимите поворотный кулак и стойку в сборе, чтобы пресс мог получить доступ к шаровому шарниру.
Снимите резиновый чехол, сбив его молотком и отверткой. Новый шаровой шарнир поставляется с новым пыльником, поэтому вам не нужно беспокоиться о защите старого. Очистите открытую шпильку шарового шарнира магазинной ветошью.
Настройте пресс для шаровых шарниров. Адаптеры, которые вам понадобятся, зависят от автомобиля. Верхний и нижний конусы стыкуются сверху и снизу шарового шарнира.
Запустите пресс внутрь, чтобы выпрессовать старый шаровой шарнир с помощью торцевого ключа и пресса для шарового шарнира.
Снимите верхние и нижние аксессуары и снимите старый шаровой шарнир. Если он выходит чисто с помощью пресса, просто дважды проверьте, чтобы на поворотном кулаке не было краев, о которых нужно беспокоиться, и нет скрытых повреждений.
Установите инструмент для сепаратора шаровых шарниров. Снимите гайку оси.

Установите верхний переходник на шаровой шарнир. Установите нижний переходник на шаровой шарнир.
Замена шарового шарнира
Рекомендуется всегда проверять рядом новые и старые компоненты, чтобы убедиться, что ваша новая деталь соответствует той, что выходит. Снимите новую стопорную гайку и пластиковую транспортировочную крышку.
Вставьте новый шаровой шарнир в поворотный кулак и убедитесь, что он выровнен.
Переходники для установки шарового шарнира отличаются от тех, которые вы использовали для снятия старого. Небольшой адаптер специальной конструкции плотно прилегает к верхней части шарового шарнира. Установите его и поместите пресс поверх верхнего адаптера.
Нижний переходник надевается на большой винт шарового шарнира под шаровым шарниром, оставляя место для шпильки и резьбы, чтобы они не были повреждены в процессе установки.
Убедитесь, что все правильно и правильно по отношению к шарниру, и поднимите пресс, чтобы затянуть его вручную. Очень важно вдавить сустав ровно и под прямым углом, с центрированием и совмещением сустава с суставом. Покачивайте при затягивании, чтобы убедиться, что все остается прямо.
Как только вы убедитесь, что у вас есть зазор и все в порядке, используйте торцевой ключ, чтобы закончить запрессовку шарового шарнира с помощью пресса.
Как только верхняя сопрягаемая поверхность шарнира надежно соединится с поворотным кулаком, можно снять пресс. Убедитесь, что резиновый чехол не надрезан и не прикасался к нему, а резьба остается целой и неповрежденной. Убедитесь, что шаровой шарнир полностью опущен.
Начните вставлять полуось обратно в подшипник колеса. Нанесите немного проникающего средства для ржавчины, чтобы помочь ему правильно войти. Совместите шлицы со ступицей.
Закрепите поворотный кулак и новую шпильку шарового шарнира на нижнем рычаге подвески. Убедитесь, что ось проходит правильно и начинает высовываться наружу из узла ступицы.
Добавьте стопорную гайку и затяните торцевым ключом.
Добавьте шплинт.
Установите на место гайку оси и затяните ее согласно спецификациям производителя. Если это не полностью, вы можете схватиться за внешний ШРУС, чтобы помочь вам.
Наконец-то можно безопасно опустить автомобиль на землю. Завершите работу, взяв транспортное средство, чтобы получить выравнивание.
Теперь вы сделали это! Безопасная и успешная замена шарового шарнира с запрессовкой.
Завести пресс. Сустав освобождается от сустава.
Пресс для шаровых шарниров. Снова закрепите шпильку шарового шарнира на поперечном рычаге.

Нужен ли удерживающий зажим?
Для этого устройства TC1299 нет необходимости в фиксирующем зажиме (или стопорном кольце). В оригинальном блоке не было фиксирующего зажима, а конструкция оригинального комплекта Delphi Technologies точно такая же, поэтому зажим не нужен. Новая деталь поставляется со шплинтом и гайкой для полной установки.
Сколько раз можно заменить шаровую опору на одном и том же автомобиле?
Следуйте рекомендациям производителя. Для этой детали, TC1299, возможна только одна возможность замены на OE. Если шарнир необходимо заменить снова, OE рекомендует приобрести новый поворотный кулак и шаровой шарнир и заменить оба.
Несколько советов по безопасности:
Важно использовать правильный пресс для шаровых шарниров. В прошлом шаровые шарниры можно было штамповать или выбивать молотком, но это уже не лучшая практика.
Убедитесь, что у вас есть место для работы. Для пресса шарового шарнира требуется определенное пространство, поэтому предпочтительнее использовать подъемник. Если вы работаете на земле с осевыми подставками, убедитесь, что у вас достаточно свободного пространства на земле.
Связанные ресурсы
Практическое руководство
Вот несколько советов по замене рулевого управления и подвески, особенно рычагов подвески и шаровых шарниров: Будьте готовы Вам понадобится инструмент для прессования шаровых шарниров и…
Щелкните здесь, чтобы узнать больше
Технический совет
По мере того, как ведущие мировые автомобильные компании продолжают разрабатывать более безопасные, ориентированные на будущее автомобили, усовершенствованные системы помощи водителю (сокращенно ADAS) будут становиться все более…
Нажмите здесь, чтобы узнать больше
Как это работает
Инструкции
Технический совет
Начиная с 2012 модельного года Национальная администрация безопасности дорожного движения требует, чтобы все новые легковые автомобили, продаваемые в США, были оборудованы ESC для общей безопасности. ..
Нажмите здесь, чтобы узнать больше
Технический совет
Компоненты рулевого управления могут быть повреждены на неровной дороге, погнуты при наезде на бордюры или просто изнашиваются при продолжительной эксплуатации. Поскольку системы рулевого управления имеют жизненно важное значение для управления транспортным средством и…
Нажмите здесь, чтобы узнать больше
Технический совет
Инструкции
Изношенный, неисправный или разбалансированный компонент рулевого управления или подвески можно почувствовать по вибрации рулевого колеса. Либо в виде шимми, покачивания или встряхивания. Однако, потому что…
Нажмите здесь, чтобы узнать больше
Сопутствующие товары
Марка качественного рулевого управления, отвечающая тем же стандартам, что и оригинальное оборудование.
См. сведения о продукте
Ближайшие сервисные и дизельные центры
Ремонт форсунок/насосов
Ремонт автомобиля
Vehicle Type
Car/LCV
Agricultural
Marine
Truck
Industrial
Delphi Capability
Advanced Diesel Diagnostics
Common Rail Injector
Electronic Unit Injector
Common Rail Pump
DP210/ 310
Насос с электронным блоком / интеллектуальная форсунка
Механический топливный насос и форсунка
Обслуживание и ремонт автомобилей
Кондиционирование воздуха
Diesel
Выбросы
Управление двигателями
Торможение, рулевое управление и подвеска
Местоположение
Сервисный центр тип
Ремонт инъекционных / насосов.
Дополнительные параметры
Возможности Delphi Усовершенствованная диагностика дизельных двигателейИнжектор Common RailЭлектронный насос-форсункаНасос Common RailDP210/310Электронный насос / интеллектуальная форсункаМеханический топливный насос и форсунка
Обслуживание и ремонт автомобилей КондиционерДизельВыбросыУправление двигателемТормозная система, рулевое управление и подвеска
Тип автомобиля Автомобиль/LCVAgriculturalMarineTruckIndustrial
Адрес
Введите местоположение
Ознакомьтесь с нашими продуктами для вторичного рынка.
Посмотреть каталог запчастей ⟩
© BorgWarner Inc.
© BorgWarner Inc.
Замена подшипников переднеприводных колес
Когда выходит из строя подшипник колеса на автомобиле или минивэне с передним приводом, это может быть или не быть серьезным предупреждением. Типичными признаками являются шум вблизи колеса, возможное отклонение или ослабление рулевого управления и/или ненормальный износ протектора передних шин. Также может загореться лампочка ABS.
Каждый раз, когда у клиента появляется одна из этих жалоб, вам следует внимательно осмотреть передние шины, подвеску и рулевую тягу, чтобы выяснить причину проблемы. Если проблема заключается в люфте или шероховатости подшипников передних колес, решение — новый комплект подшипников.
Как правило, на большинстве автомобилей с передним приводом не должно быть люфта, но зазор в передних подшипниках до 0,010 дюйма может быть приемлемым для автомобилей с задним приводом и грузовиков с регулируемыми подшипниками.
Подшипники очень чувствительны к ударам и толчкам. Если подшипник или уплотнение каким-либо образом повреждены, это приведет к сокращению срока службы. Чистота окружающей среды очень важна при замене подшипников. Попадание частиц в подшипник также сокращает срок службы подшипника. Скорее всего, подшипник, упавший на пол (или подвергшийся подобному неправильному обращению), серьезно поврежден и должен быть заменен.
Некоторые ступичные подшипники при нормальных условиях способны работать в течение всего срока службы автомобиля. Ненормальные нагрузки или удары при движении, а также воздействие других компонентов могут привести к повреждению. Повреждение постепенно усугубляется, и рано или поздно подшипник выходит из строя.
ПОДШИПНИКИ С УПЛОТНЕНИЕМ
Если в подшипниках с уплотнениями есть люфт, необходима их замена. В зависимости от того, какой тип подшипников используется, установка может быть относительно простой или сложной. Герметичные колесные подшипники, которые крепятся болтами к поворотному кулаку или могут быть легко отделены от поворотного кулака, не должны доставлять вам особых хлопот.
На внутренней стороне некоторых подшипниковых узлов есть палец, который помогает предотвратить попадание грязи и других загрязняющих веществ в подшипники. Будьте осторожны, чтобы не погнуть и не повредить его во время установки. Кроме того, перед установкой нового подшипника убедитесь, что сопрягаемые поверхности в поворотном кулаке чистые и не имеют зазубрин. Осмотрите шлицы на валу CV на наличие повреждений.
Если в автомобиле используется гайка ступицы с преобладающим моментом затяжки, не используйте повторно старую гайку ступицы на оси. Установите новый и затяните в соответствии со спецификацией. Практически невозможно дать общую спецификацию крутящего момента для стопорной гайки. Могут быть большие различия в зависимости от типа подшипника и корпуса. Используйте крутящий момент, указанный в рекомендациях производителя автомобиля.
ПОДШИПНИКИ С ЗАЖИМОМ
Ступичные подшипники с запрессовкой могут быть запрессованы в поворотный кулак, что затрудняет их замену.
Здесь у вас есть два варианта: снять поворотный кулак и использовать гидравлический домкрат, чтобы вытолкнуть подшипники из поворотного кулака, или купить специальные инструменты для обслуживания ступичных подшипников, которые могут выполнять эту работу с установленным поворотным кулаком.
Последнее может реально сэкономить время, потому что вам не нужно тянуть сустав. Комплект съемников может сократить время работы примерно до 20 минут на колесо и, в зависимости от применения, также может устранить риск повреждения нижнего шарового шарнира или наконечника рулевой тяги, если эти детали не нужно отсоединять.
Области применения, которые обычно требуют снятия поворотного кулака или использования комплекта съемника ступичного подшипника, включают старые японские автомобили, такие как Toyota Camry 1986–91 годов, Toyota Celica 1986–94 годов, Toyota Corolla 1987–94 годов, Lexus ES300 1992–94 годов, 1985–94 годов. Nissans, 1988-94 Mazdas и 1986-94 Honda и Acura. Другие включают Audi 1973–94 годов (кроме 100LS), Chevy Nova 1985–88 годов, большинство автомобилей Chrysler FWD 1979–90 годов, Chrysler Neon 1995 года, Saturn 1991–94 годов, VW 1975–94 годов, а также различные автомобили Ford FWD.
ПОДШИПНИКИ КОЛЕСА РОТОРА С ЗАХВАТОМ
Сложнее всего заменить подшипники передних колес на старых японских переднеприводных автомобилях с захваченными роторами. Помимо необходимости вытягивать ступицу, чтобы снять ротор, подшипники могут иметь прокладки или прокладки внутри корпуса поворотного кулака, которые необходимо измерить и подобрать по размеру, чтобы обеспечить правильную посадку при установке новых подшипников.
Основная процедура обслуживания подшипников с запрессовкой выглядит следующим образом:
Ослабьте гайку ступицы, когда колесо находится на земле.

Поднимите автомобиль и снимите колесо.

Снимите ступичную гайку и выбросьте ее (для установки используйте новую).

Снимите тормозной суппорт с поворотного кулака.

Если ротор находится за ступицей, используйте съемник ступицы, чтобы снять ступицу и ротор. В противном случае снимите ротор.

Если необходимо снять поворотный кулак, отметьте положение кулачковых болтов на стойках (если они используются) для соблюдения углов установки колес. Затем отсоедините наконечник рулевой тяги и нижний шаровой шарнир от поворотного кулака. Снимите поворотный кулак и с помощью гидроцилиндра осторожно выпрессуйте старые подшипники. Отметьте положение всех используемых прокладок или прокладок и измерьте толщину, необходимую для соблюдения указанных зазоров. Очистите полость сустава и осмотрите его на наличие повреждений. Затем установите новые сальники, подшипники, прокладки и/или прокладки по мере необходимости.

Если у вас есть комплект съемника ступицы колесного подшипника, с помощью которого можно извлечь подшипники, не снимая поворотный кулак, установите съемник и выталкивайте или вытягивайте подшипники из поворотного кулака с помощью соответствующих адаптеров.

При установке новых подшипников используйте новую смазку и убедитесь, что все маслоотражательные кольца, прокладки или регулировочные прокладки установлены в правильном положении для обеспечения надлежащих зазоров.

Стопорные кольца должны быть заменены новыми при монтаже, так как они часто серьезно повреждаются при демонтаже. Стопорные кольца следует рассматривать как средства безопасности, поскольку они помогают зафиксировать положение подшипника.
Практически невозможно дать общие характеристики крутящего момента для стопорной гайки.

Установите инструмент для сепаратора шаровых шарниров.	Снимите гайку оси.
Установите верхний переходник на шаровой шарнир.	Установите нижний переходник на шаровой шарнир.

Завести пресс.	Сустав освобождается от сустава.
Пресс для шаровых шарниров.	Снова закрепите шпильку шарового шарнира на поперечном рычаге.

Как снять рулевой наконечник без съемника? есть такой способ

Причины износа шарниров

Трапеция Ваз 2107, замена рулевых тяг и наконечников (Видео)

Где находится трапеция ВАЗ 2107

Признаки неисправности рулевой трапеции ВАЗ 2107

Необходимые инструменты

Замена рулевых тяг ВАЗ 2107

Рекомендации

Для чего нужны рулевая тяга и рулевой наконечник

Признаки о выходе из строя

Как снять рулевой наконечник без съемника

Устранение деформации деталей

Замена наконечника

Необходимые инструменты

Устройство рулевой тяги

Несколько советов и рекомендаций

Съемник рулевых тяг и другие особенности процесса замены

Предназначение и конструктивные особенности

Существует три варианта выхода из сложившейся ситуации

Устройство наконечников

Как открутить гайку рулевого наконечника

Восстановление

Проведение работ

Признаки неисправности рулевых наконечников

Как снять рулевой наконечник без съемника

Рулевая тяга

Способы определения неполадок

Как проверить наконечник рулевой тяги

Как выбрать хорошие запчасти для рулевой системы?

Как снять рулевые наконечники Нива Шевроле.

Удар, еще удар и неровности

Chevrolet Lacetti Замена рулевого наконечника рулевой тяги Шевроле Лачетти

Chevrolet Lacetti Замена наконечника рулевой тяги

Как самостоятельно выявить поломки конца рулевой тяги

Причины износа шарниров

Что нужно для ремонта

Двигатель

Как проверить рулевые наконечники?

Наконечники поперечной рулевой тяги: почему от них зависит ваша безопасность

Как открутить гайку рулевого наконечника

Существует три варианта выхода из сложившейся ситуации

Основные компоненты рулевого механизма.

Конструкция и назначение

Подводим итоги

Замена рулевого наконечника на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Замена рулевых наконечников ваз 2107 своими руками

Как заменить рулевые наконечники без затрат на регулировку схождения колес?

Проверка состояния деталей

Методика работы

Нужно произвести следующие действия:

Для этого надо с максимально доступной точностью выполнить следующие операции:

Замена наконечника рулевой тяги ВАЗ 2101 — 2107

Симптомы неисправности рулевых тяг ВАЗ 2101 — 2107

Замена наконечников рулевых тяг ВАЗ 2101 — 2106

Замена рулевых наконечников — Статьи

Зачем нужны рулевые наконечники

Как узнать, что наконечники требуют замены

Как выбрать и поменять рулевой наконечник

Попробуйте наш сервис по подбору СТО

Всё о рулевых тягах и наконечниках

Как снять шаровой шарнир без инструмента – Rx Mechanic

Как снять шаровой шарнир без инструмента (верхний и нижний)

Первый этап

Второй этап

Третий этап

Фаза четвертая

Фаза пятая

Phase Six

Как снять шаровой шарнир без инструмента YouTube

Заключительные слова

Обслуживание картриджных ступичных подшипников — UnderhoodService

Руководство Новака по ремонту закрытых поворотных кулаков Jeep

Руководство Novak по

Как заменить поворотный кулак Subaru менее чем за 2 часа

Почему важно немедленно заменить поворотный кулак

Подготовка к проекту

1. Сменный поворотный кулак

2. Замена шаровых шарниров (возможно)

3. Tools

Важные советы, которые необходимо знать перед началом проекта
