Как сделать сход развал самому: Развал-схождение своими руками (инструкция + видео и фото)

Содержание

Развал рено логан своими руками

Содержание

Развал-схождение — важный параметр, по которому судят, насколько правильно выставлены продольный и поперечный углы всех четырех колес относительно друг друга. На Рено Сандеро такая операция проводится после практически каждого вмешательства в подвеску и является обязательной процедурой. Как она проводится — вы узнаете ниже.

Содержание

  • 1 Что это такое?
  • 2 Настройка при помощи стенда
  • 3 Работа своими руками
  • 4 Резюме

Что это такое?


Если говорить языком науки, то развал-схождение — это углы между колесом и проекциями его движения вперед или в поворот. Проще говоря, «сход» — это угол, на который колеса «смотрят» друг на друга по ходу движения колеса, а «развал» — угол, под которым они наклонены друг относительно друга, если смотреть на них спереди машины.

На Рено Сандеро этот показатель особенно важен как для переднеприводного автомобиля. Дело в том, что на машинах с передними ведущими колесами неправильно выставленные углы гораздо быстрее приводят не только к износу покрышек в течение считанных километров, но и грозят выходом из строя таких важных элементов подвески, как поворотные кулаки и рулевые тяги.

Когда производится данная процедура на Рено Сандеро? Ответ очевиден. Как только по регламенту или при выходе из строя производится замена пружин, амортизаторов, ступичного подшипника или тормозных дисков, неотвратимо сбиваются установочные углы колес. Идеально, если углы схода выставляются сразу и при помощи компьютерного стенда. Однако если такого по близости нет, иногда можно прибегнуть к выставлению параметров самому при помощи подручных инструментов.

Настройка при помощи стенда


Этот способ наиболее удобный и точный. Конечно же, в отличие от услуг «дяди Васи», он несколько дороже, поскольку применяется дорогое, но высокоточное и грамотно настроенное оборудование. Но, если учесть, что скорости современных авто в разы выше, чем раньше, а покрышки и запасные части подвески стоят отнюдь не копейки, это вложение с уверенностью можно назвать вполне оправданным.

Для оператора процесс выставления развала-схождения не так сложен, как кажется на первый взгляд, однако все же требует некоторых знаний и умений. Начинается все с того, что автомобиль загоняется на стенд и под колеса подставляются специальные регулировочные приводы.

Главное — надежно зафиксировать в них колеса, иначе сход-развал будет выставлен неправильно, а углы окончательно собьются.

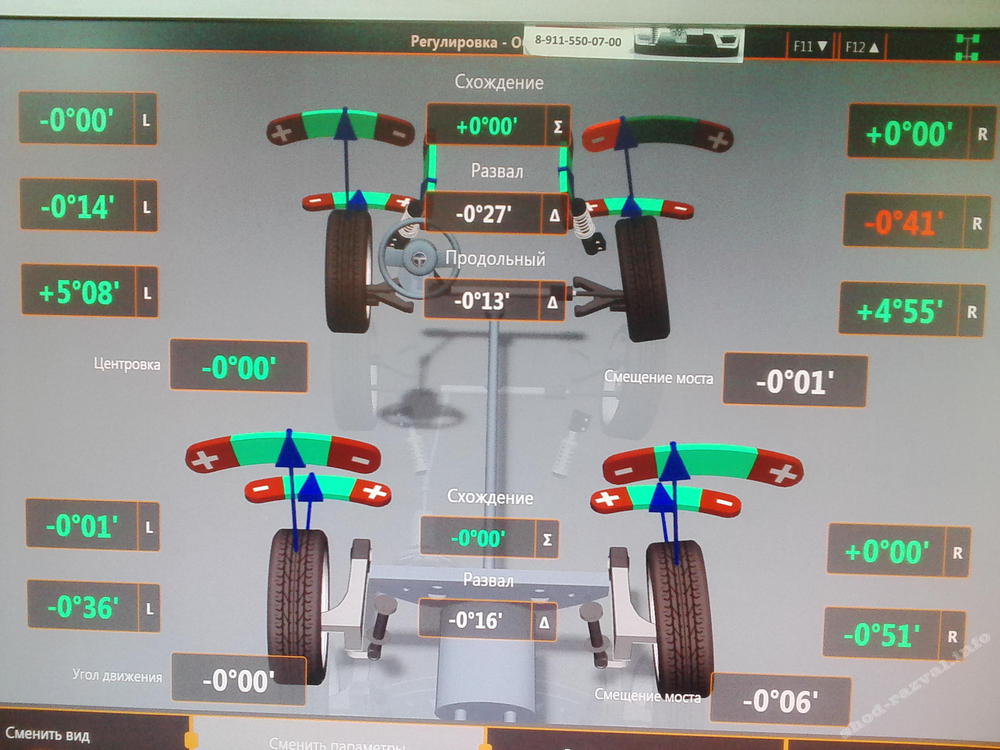

Затем происходит диагностика. При помощи компьютера, встроенного в систему стенда, включается специальный режим, когда при помощи специальных инфракрасных датчиков анализируются точки по всему радиусу колеса и вычисляются расстояния от датчика до каждой точки. Если расстояния в верхних и нижних полуплоскостях разнятся между собой больше, чем необходимо, можно утверждать, что угол схода не соответствует норме.

После того, как диагностика выдала необходимые параметры, можно делать вывод о том, правильно ли выставлен сход на автомобиле. Тогда оператор ослабляет крепление амортизатора и поворотного кулака, чтобы можно было свободно перемещать колесо относительно продольной и поперечной плоскостей. Дальше автоматизированный стенд при помощи электрических приводов сделает все сам, без постороннего вмешательства. После повторной проверки процедура настройки развала-схождения считается оконченной.

Работа своими руками


Часто случается так, что приходится проводить работу в полевых условиях, когда нет возможности самостоятельно доехать до автосервиса. Это не удивительно, ведь серьезно сбитый угол схода делает автомобиль поистине неуправляемым и приводит к мгновенному износу резины ведущих колес и перегреву шарнирных элементов подвески.

Что катается развального угла, то здесь процедура не так сложна, как кажется на первый взгляд, и не требует применения специального инструмента. Единственное, что понадобится — это обыкновенный мел и ровная, бетонная поверхность.

На протекторе колеса в верхней и нижней точке делаются отметки. Затем автомобиль прокатывается вперед, так чтобы, колесо провернулось на 90 градусов, и отметки делаются вновь. Потом колесо снимается, и анализируется получившаяся пунктирная линия. Ослабляются крепления кулака, и угол регулируется. Можно также воспользоваться отвесом и проверять соответствие углов по нему.

Что касается угла схождения на Рено, то здесь придется применить специальную линейку телескопического типа. Она устроена так, что может свободно, как поршень, удлиняться и укорачиваться. Зафиксировав ее между колес, необходимо их прокрутить. Если за полный оборот линейка изменила длину, то угол изменяют на ту цифру, которую показал прибор.

Резюме


Процедура регулирования развала-схождения на Рено Сандеро — обязательная и крайне важная операция, которая должна проводиться регулярно. И, если своевременно заботиться о правильной настройке колес, это будет залогом долгой службы покрышек и дорогостоящих элементов подвески.

Как сделать развал-схождение своими руками

Уже давно подавляющее большинство автовладельцев пользуются для проведения сходразвала услугами многочисленных автосервисов. Между тем, еще пару десятилетий назад на классических моделях «АВТОВАЗ» подобную процедуру водители выполняли сами. Тем не менее, даже сейчас случаются ситуации, когда попасть в автосервис не возможно. Конечно, для дорогой иномарки развал-схождение своими руками не выполнить, но для отечественных авто вполне реально.

Характеристики сходразвала

На «классических» Жигулях для работ по развал-схождению требуется минимальный набор инструментов, а именно линейка регулирования размера угла схождения, и незначительный объем знаний. На фоне того, что мобильный интернет под рукой у большинства водителей, работы можно проводить, опираясь на видео.

Как сделать развал-схождение колес на видео:

Подпишитесь на наш Telegram-канал

При проведении развал-схождения своими руками желательно разбираться в основной терминологии, которая определяет порядок и состав проводимых мероприятий. Основными характеристиками выступают:

  • Развал. Угол, образуемый плоскостью вращающегося колеса и вертикальной линией, проходящей через воображаемую середину. В случае внутреннего или внешнего завала колеса в своей верхней части, угол признается отрицательным или положительным.
  • Схождение. Угол, образуемый плоскостью вращающегося колеса и линией движения автомобиля. Измерение осуществляется в градусах.

Для управляемой оси дополнительно применяется несколько характеристик:

  • Наклон оси поворота (в продольной плоскости)
    . Образуется он вертикальной линией и продольной проекцией оси. Для легкового транспорта он определен величиной до 6% и при оптимальных регулировках позволяет колесу самостоятельно на скорости выравниваться.
  • Наклон оси поворота (в поперечной плоскости). Образуется вертикальной линией и поперечной проекцией оси. Данный показатель позволяет выравнивать колеса под собственной массой транспортного средства.

Регулировка развала

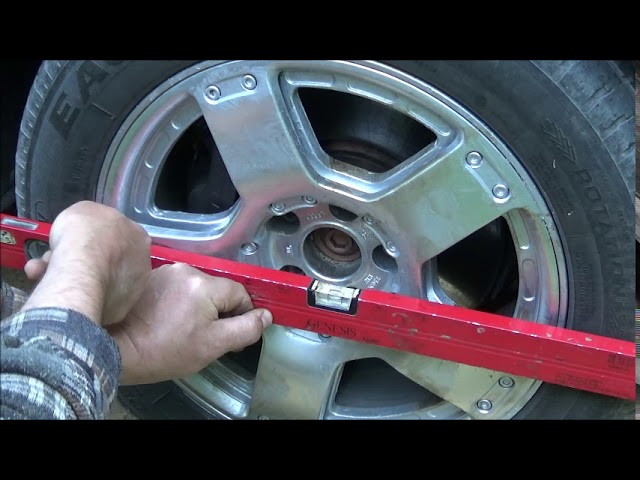

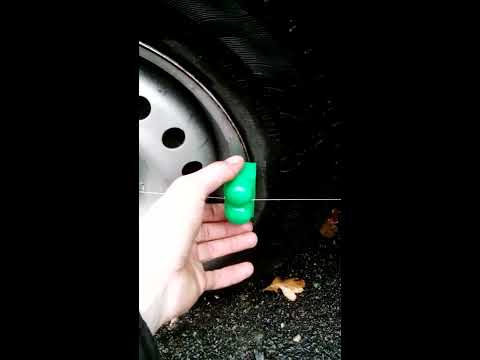

Для того, что бы провести развал-схождение самому, необходимо установить авто на ровную поверхность. Лучше, конечно, с ямой, но можно и без нее. Кроме того, понадобится базовый набор автоинструментов и отвес. Далее колеса выставляются прямо, а в верхней и нижней точках делаются соответствующие метки, например, мелом или маркером. После этого к крылу прикладывается отвес и производится замер расстояний между ободом и шнуром на уровне меток. Допустимые отклонения не должны превышать 3 мм.

С целью минимизировать размер погрешностей в процессе измерения необходимо прокатить автомобиль с проворотом руля на 90 градусов. После этого процедура измерений повторяется.

При выявленных несоответствиях требуется провести регулировку. Сначала демонтируются колеса и отдаются болты крепления поворотного кулака, после чего он проворачивается в нужную сторону в зависимости от результатов измерений. В результате выставляется оптимальный угол развала. Напомним, что для машин с передним приводом допустимый показатель +/-1 градус, в то время как для заднеприводных +1/+3 градуса.

Регулировка развал-схождения на видео:

youtube.com/v/oY_lFF1YyRs&rel=0″/>

Регулировка схождения

При регулировке схождения требования по установке машины стандартные, а лучшим инструментом станет телескопическая шкальная линейка.

Работа начинается с нанесения меток на внутреннюю поверхность шин. После этого в натянутом положении линейка выставляется в отмеченные точки с фиксированием нулевой точки. Установленная линейка не должна соприкасаться с элементами кузова.

Далее необходимо немного прокатить машину, но при этом, линейка по-прежнему не должна иметь соприкосновения с кузовом. Расстояние по линейке измеряется повторно. Если оно стало меньше, тяги укорачиваются, если увеличилось, увеличивают.

Подобная инструкция позволяет провести развал-схождение самому с использованием подручного инструмента.

Использование же видеоматериалов позволяет наглядно увидеть порядок действий и повторить увиденное самостоятельно. Следует только строго соблюдать инструкции, и сходразвал не станет проблемой для автовладельца.

Как сделать сходразвал колес самостоятельно на видео:
