Как разработать тормозной цилиндр передний ниссан альмера

Передний тормозной суппорт. Эта статья будет посвящена переборке передней части тормозной системы Nissan, а точнее – передних тормозных суппортов. Влажность и высокие температуры при трении тормозных колодок приводят со временем к тому, что суппорт вместе с пальцами перестает работать нормально. Наступает время, когда необходимо сделать профилактику. С этим сталкиваются хозяева машин каждые 50-70 тысяч и эта статья с фотоотчетом поможет сделать это самостоятельно.

Все Ниссаны спереди имеют тормозные диски. Как правило, передние тормоза работают по системе «плавающая скоба», т.е., суппорт прикреплен к цилиндру двумя болтами, гидроцилиндр и суппорт образуют плавающую скобу, а скоба в свою очередь соединена с двумя направляющими. Эти направляющие смазаны, что снижает трение и предотвращает коррозию.
Надобность переборки возникает либо при утечке тормозной жидкости через сальники поршней (увидите подтеки) либо при стуке, скрежете направляющих суппортов. Однако лучше заблаговременно перебирать суппорт, чтобы все это не привело к более серьезным последствиям (рано или поздно придется выкинуть эти дорогостоящие узлы на свалку, так как никакая переборка им уже не поможет).

Итак, небольшое графическое описание системы:

Теперь приведем номера ремкомплектов передних суппортов для разных Ниссанов:

Nissan Maxima (кузов A33, c 2001 до 2007 года) — 41120-AG025 (замена 4112009G25, 4112009G26, 411200P625), maxima A32 — 41120-38U25 (замена 411201E026)
Almera (кузов N15, c 07.1995 до 04.2000) — 41120-4M425 (замена 4112040F27) или 41120-2N325
Primera p11 — 41120-71J25, primera p12 — 41127-4U125
Tiida c11 — 41120-AL525 (замена 411202Y025, 411206M025, 4112071E25, 4112071E26)
X-trail t30 — 41120-4N026 (замена 411200W725, 411204N025), x-trail t31 — D1120-JE00A
Micra k12, Note e11 — 41124-AX625
Navara d40 — 41120-0V725 или 41120-VK125
Almera Classic b10 — 41120-95F0A
Qashqai j10 — D1120-JE00A
Teana J31 — 41120-AL525 (замена 411202Y025, 411206M025, 4112071E25, 4112071E26), Teana J32 — 41120-2Y028
Pathfinder 94’, VG 3. 0E, TERRANO R21 — 41120-AG025 (замена 4112009G25, 4112009G26, 411200P625)

Приобрести данные детали вы можете на сайте АвтоСклад введя в строку поиска интересующую вас запчасть! Если вы не уверены в правильности выбора детали, обратитесь к фирмам и авто складам которые торгуют запчастями на ваше авто.

На данной фотографии представлен оригинальный ремкомплект. На рынке существует достаточно большое количество не оригинальных ремкомплектов, таких как ”Seinsa”, ”Japan Cars” и другие. Но я уже неоднократно убеждался в том, что стоит выбирать оригинальные запчасти, и ремкомплекты в том числе.Какой выбрать — дело за вами и вашими материальными ресурсами.

В данный комплект (на 1 суппорт) входит 4 резиновых пыльника (пыльники пальцев), 2 прокладки поршня (пыльники поршней), 2 сальника поршней, красная смазка на основе силикона, оранжевая смазка и колпачки на пальцы, колпачок прокачанного штуцера. На разных машинах этот набор может отличаться незначительно

Поднимите переднюю часть автомобиля и надежно закрепите его на стойках-опорах. Снимаем колесо. Очищаем болты крепления суппорта и болт-штуцер, который крепит тормозной шланг. Откручиваем болт ключом на «12» или «14» в зависимости от авто. Все просто – нужно всего лишь открутить суппорт от поворотного кулака. Он крепится двумя болтами.

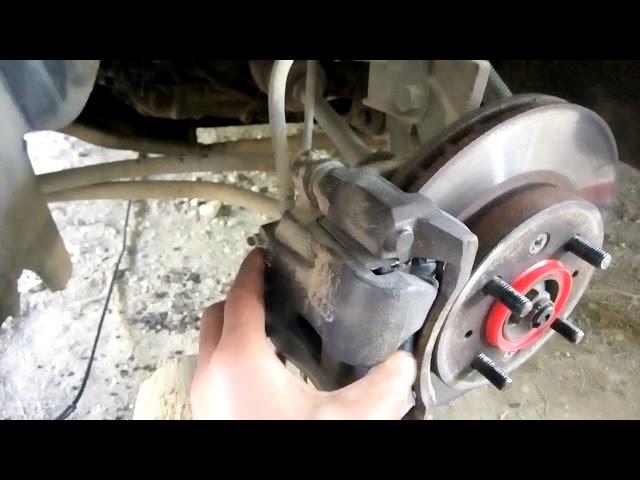

Когда суппорт открутится, можно приступать к дальнейшей работе. Перед нами суппорт в сборе.

С помощью отвертки вытаскиваем тормозные колодки и стопорные пластины. Если забыли, что как называется, прошу обратиться к первому рисунку данной статьи.

Продолжаем разбирать суппорт – откручиваем плавающую скобу от корпуса поршня. Чтобы в дальнейшем выдавить поршень, стоит выкрутить прокачный штуцер. Не нужно прилагать чрезмерного усилия, штуцер легко обламывается. Если повезет, он выкрутится легко, ну а если нет… Тогда несколько вариантов:

«обстучать» цилиндр через выколотку из мягкого металла;
полить штуцер на сутки WDшкой;
нагреть цилиндр и попытаться открутить.

Этапы можно чередовать между собой в любой последовательности, но греть все же лучше в самом конце, когда уже ничего не помогает.

Дальше происходит замена пыльников и колпачков направляющих суппорта. Вытаскиваем направляющие из плавающей скобы, снимаем пыльники и колпачок. Как видно на фотографии – направляющие различаются между собой. Одна (левая) без проточки, вторая (правая) с проточкой под резиновый колпачок. Колпачек предназначен, во-первых, чтобы плавающая скоба не болталась на направляющих, а во-вторых, чтобы ограничить ход этой самой скобы. Стоит запомнить (а лучше записать), с какой стороны вставлялась та или иная направляющая.

Для того, чтобы не было выработки в каналах, где ходят направляющие, их надо тщательно почистить. Тут нам поможет тряпочка с растворителем.
Опрыскиваем новые пыльники силиконовой смазкой и ставим их на место. Теперь нужно надеть колпачок на одну из направляющих. Операция несложная, но требующая аккуратности. Обильно смазываем оранжевой смазкой, идущей в комплекте, направляющие и вставляем их в плавающую скобу так, чтобы пыльники направляющих сели на свое место. Для правильного распределения смазки по каналам двигаем туда-сюда направляющие и выпускаем лишний воздух из-под пыльников. Советую обратить внимание на правильную установку пыльников на скобе (см. фото).

Далее начинаем переборку непосредственно тормозного цилиндра. Через отверстие, в которое вкручивается болт, выталкиваем поршень из цилиндра. Главное, чтобы поршень вышел ровно, без перекосов. Снимаем старый пыльник и сальник.

Чистим от грязи цилиндр, места прилегания сальника и пыльника, и затем смотрим на его состояние. На нем не должно быть задиров и повреждений, вызванных коррозией. Так же очищаем место прилегания пыльника к поршню.

Устанавливаем на место новый сальник, предварительно смазав его смазкой, идущей в комплекте. Также желательно смазать место прилегания пыльника к корпусу цилиндра.

Затем устанавливаем на место новый пыльник. Если Вы хорошо очистили паз, в котором он крепится, правильно вставить пыльник не составит труда. Хорошо бы было смазать перед установкой пыльник смазкой.Следующим этапом нужно поставить на место поршень. Проблема в том, что когда пытаетесь натянуть пыльник на поршень, он выскакивает из своего посадочного места в цилиндре. Вот фотография правильно установленного поршня. После установки поршня его нужно подвигать, чтобы из-под пыльника вышел лишний воздух.

Процесс переборки окончен. Задвигаем поршень внутрь цилиндра и приступаем к сборке.

Прикручиваем плавающую скобу к цилиндру болтами с нужным моментом, вставляем на место стопорные пластины колодок и сами колодки. Очищаем резьбу прокачанного штуцера, закручиваем его, предварительно смазав резьбу смазкой. Сверху на штуцер одеваем колпачок из ремкомплекта.

Устанавливаем суппорт на поворотный кулак, прикручиваем болтами с нужным моментом, прикручиваем болтом тормозной шланг и прокачиваем тормозную систему.

Запчасти на свое авто вы сможете найти на сайте АВТОсклад, только у нас самый полный перечень всех интернет магазинов. С помощью нашего сайта вы сможете найти, выбрать и приобрести товар по лучшей цене и по коротким срокам.

Смазка для суппортов и направляющих: какая лучше?

06.03.2020

Тормозная система нуждается в постоянном уходе. И речь не только о замене тормозных колодок и дисков: подвижные элементы, такие как суппорты и направляющие, требуют своевременного обслуживания. Разберемся, какие смазки для суппортов и направляющих лучше, а также узнаем об особенностях их применения.

Содержание:

Применение смазок для суппортов и направляющих
Рейтинг лучших смазок для суппортов и направляющих

Применение смазок для суппортов и направляющих

Для начала стоить вспомнить принцип работы дисковой тормозной системы автомобиля. Суппорт неподвижно крепится болтами к ступице. Скоба крепится к суппорту на подвижных направляющих, которые позволяют ей перемещаться перпендикулярно рабочей поверхности тормозного диска, то есть по направлению движения колодок. Благодаря этому, усилие от нажатия поршня суппорта на одну колодку равномерно распределяется и передается посредством подвижной скобы на вторую колодку. Колодки с одинаковым усилием прижимаются к диску. Это способствует эффективному распределению тормозного усилия, а также обуславливает равномерность износа рабочих поверхностей диска и фрикционного слоя колодок.

Направляющие и поршни суппортов, как и любой механизм с контактирующими подвижными частями, нуждается в смазывании. Специализированные высокотемпературные смазки для суппортов и направляющих призваны обеспечить нормальную работу и длительный ресурс тормозной системы.

Смазка для направляющих должна обладать высокой термостойкостью, химической нейтральностью по отношению к резиновым пыльникам и манжетам, хорошими водоотталкивающими и противозадирными качествами. Смазка для суппортов, помимо вышеперечисленных характеристик, дополнительно должна быть нейтральной по отношению к тормозной жидкости и не должна вымываться ей.

Чаще встречаются универсальные смазочные материалы, которые подходят как для суппортов, так и для направляющих.

Смазка для суппортов наносится на поршень суппорта и его цилиндр, уплотнительное кольцо или манжету, а также забивается под защитный пыльник. Смазка для направляющих закладывается во втулки, наносится на направляющие пальцы и внутреннюю поверхность пыльников.

Обновлять смазку на подвижных элементах тормозной системы рекомендуется при каждой замене тормозных колодок или дисков.

Рейтинг лучших смазок для суппортов и направляющих

Кратко рассмотрим несколько популярных смазок для суппортов и направляющих тормозной системы.

TRW PFG110. Пожалуй, самая популярная смазка для тормозной системы в РФ. Подходит как для поршней суппортов, так и для направляющих. Совместима с тормозными системами, предназначенными для работы с гликолевыми жидкостями (DOT-3, DOT-4 и DOT-5.1). Продается в тюбиках объемом 25 грамм.
PAG от компании ВМПАвто. Универсальная смазка, подходящая для закладки под поршни суппортов и направляющие. Позиционируется как отечественный аналог TRW PFG110. Создана на основе кальциевых и литиевых мыл. Совместима с гликолевыми тормозными жидкостями. Выпускается смазка в тюбиках объемом 5 грамм.
Liqui Moly Anti-Quietsch-Paste. Универсальная паста для нанесения на направляющие и поршни суппортов. Выпускается в пакетиках объемом 10 грамм. Стоит несколько дороже смазочных материалов такого же назначения, но, по отзывам автовладельцев, лучше противостоит вымыванию и дольше не деградирует.
Febi Special Lithium Grease. Литиевая смазка, которая создана для направляющих, может использоваться для смазки суппортов без разборки, но не рекомендуется к смазыванию внутренней полости цилиндра суппорта при демонтаже поршня.
Обычно используется в автосервисах, так как продается в большом для рядовых автомобилистов объеме: 180 грамм.

Также большинство производителей запчастей для тормозной системы предусматривают в комплекте поставки специализированные смазки. Например, ремкомплекты суппорта обычно идут вместе со смазкой. Иногда смазки разделены: одни предназначен для суппорта, другие — для направляющих.

Медные смазки и спреи-смазки для суппортов и направляющих считаются малоподходящими и обычно не используются для этих целей.

Купить смазки для суппортов и направляющих по лучшей цене вы можете в нашем интернет-магазине.

Возврат к списку

Суппорты для дисковых тормозов

Суппорты для дисковых тормозов бывают разных размеров и конфигураций, в том числе с фиксированным суппортом, многопоршневыми конструкциями и более современными однопоршневыми плавающими суппортами, которые также могут содержать стояночный тормоз с механическим приводом. Излишне говорить, что суппорты дисковых тормозов претерпели ряд конструктивных изменений, которые по-прежнему делают их более адаптируемыми к импортным автомобилям последних моделей.

Например, в ранних гоночных и высокотехнологичных автомобилях использовались роторы большого диаметра, многопоршневые, фиксированные суппорты, которые имели достаточную тормозную площадь, чтобы остановить автомобиль без использования обычного вакуумного усилителя. Поскольку современные импортные модели тяжелее и используют колеса меньшего диаметра, чем легкие гоночные автомобили, конструкция суппорта эволюционировала от дорогих многопоршневых конструкций к однопоршневым, гидравлическим или вакуумным плавающим суппортам, которые используются сегодня.

ГИДРАВЛИЧЕСКИЙ УСТРОЙСТВО СУППОРТА
В отличие от барабанных тормозов, дисковые тормоза не создают эффекта сервопривода и поэтому должны полагаться исключительно на гидравлическое давление, чтобы прижать тормозные колодки к ротору. Поскольку к колодке дискового тормоза должно быть приложено огромное давление, соотношение между ходом педали тормоза и ходом поршня суппорта очень велико. Например, ход педали тормоза в один дюйм может потребоваться для перемещения поршней переднего суппорта всего на несколько тысячных дюйма.

Таким образом, зазоры между тормозной колодкой и ротором очень важны для обеспечения правильной высоты педали тормоза и отклика. Чтобы уменьшить зазор между колодкой и ротором, дисковые роторы обрабатываются до биения менее нескольких тысячных дюйма и отклонения толщины ротора менее нескольких десятитысячных дюйма. Чтобы улучшить экономию топлива, инженеры разработали уплотнения поршня суппорта, которые отводят поршень суппорта на несколько тысячных дюйма от тормозного диска. Инженеры также начали использовать герметичные колесные подшипники с нулевым осевым люфтом, чтобы контролировать и уменьшать зазор между колодками и ротором. В целом, современные дисковые тормоза вносят большой вклад в поиск высокопроизводительных и экономичных автомобилей.

НЕИСПРАВНОСТИ КОНТРОЛЯ СУППОРТА
Теоретически суппорты дисковых тормозов должны служить очень долго и безотказно. Однако в реальном мире тормозные суппорты живут в очень неблагоприятной среде, которая включает в себя тепловые повреждения от длительного торможения, механические повреждения, вызванные дорожным мусором, и, конечно же, коррозионные повреждения, вызванные зимней влажностью и дорожной солью.

Пыльник поршня суппорта — это деталь тормозного суппорта, которая чаще всего выходит из строя. Хотя поршень суппорта достаточно прочный, порванный резиновый чехол часто подвергает поршень загрязнению и коррозии. Когда пыльник выходит из строя, грязь мигрирует под уплотнение поршня, что, в свою очередь, создает канавку износа на поверхности поршня. Продолжительное воздействие позволяет влаге загрязнять тормозную жидкость и еще больше разъедать поршень и отверстие суппорта. Ржавая коррозия в конечном итоге приводит к тому, что поршень суппорта прилипает к тормозной колодке, что приводит к чрезмерному и неравномерному износу тормозной колодки.

Дорожная соль также вызывает заедание плавающего суппорта направляющими штифтами и неравномерный износ внутренней и внешней колодок. Дорожная соль также может привести к заклиниванию прокачного винта суппорта в корпусе суппорта, что не позволяет технику прокачать суппорт во время обычной процедуры обслуживания. Когда в корпусе суппорта сломан штуцер для выпуска воздуха, обычно необходимо заменить суппорт в сборе.

ПРОВЕРКА СУППОРТА
Поршни тормозного суппорта предназначены для компенсации износа тормозных колодок, выдвигаясь по мере износа накладки тормозной колодки. Следовательно, при установке новых колодок поршень суппорта должен полностью сидеть в корпусе суппорта, чтобы новые колодки могли скользить по ротору диска. Если пыльник поршня чистый, податливый и плотно прилегает к суппорту, поршень можно безопасно установить на место. Однако, если чехол поршня порвался и позволил грязи и влаге проникнуть под уплотнение поршня, суппорт в сборе следует восстановить или заменить.

Существует несколько мнений относительно посадки поршня суппорта. Один утверждает, что гибкий тормозной шланг можно временно сжать с помощью специальных фиксирующих плоскогубцев, чтобы предотвратить попадание мусора из установленного поршня суппорта в антиблокировочную тормозную систему и главный цилиндр. Другая школа мысли рекомендует использовать инструмент для удержания педали тормоза, чтобы выжать педаль тормоза примерно наполовину. Эта процедура заставляет поршни главного цилиндра пройти через компенсационные порты главного цилиндра и блокирует любую обратную промывку в антиблокировочной системе и системе главного цилиндра.

Некоторые техники считают, что сдавливание тормозного шланга ускоряет выход из строя внутреннего вкладыша на тормозных шлангах, которые могут быть закалены погодными условиями. С другой стороны, некоторые технические специалисты считают, что сжатие тормозного шланга является единственным методом, который полностью предотвращает обратное попадание мусора в антиблокировочную систему тормозов и главный цилиндр.

В любом случае прокачной винт должен быть тщательно пропитан проникающей смазкой перед началом обслуживания тормозов. В большинстве случаев для посадки поршня можно использовать обычный С-образный хомут. Когда поршень садится, можно использовать вакуумный спускной клапан для сбора старой тормозной жидкости, когда она выходит из спускного винта.

СОВЕТЫ ПО ВОССТАНОВЛЕНИЮ СУППОРТА
В большинстве сервисных руководств рекомендуется выталкивать старый поршень из отверстия суппорта сжатым воздухом. К сожалению, поршень и остаточная тормозная жидкость могут выйти очень бурно, что может привести к травмам и повреждению краски на транспортных средствах и оборудовании. Чтобы этого не произошло, используйте С-образный зажим для постепенного выталкивания поршня из отверстия по мере того, как сжатый воздух подается на впускное отверстие. Кроме того, накройте суппорт и С-образный хомут салфеткой, чтобы собрать лишнюю тормозную жидкость, когда поршень выходит из пыльника и уплотнения.

При установке пыльника суппорта всегда используйте подходящее приспособление для равномерного вдавливания пыльника поршня в суппорт. Перед запрессовкой поршня в отверстие суппорта всегда смазывайте поршень и уплотнение поршня тормозной жидкостью или хорошей смазкой для тормозных поршней. Затем используйте инструмент типа плоскогубцев или инструмент, предназначенный для расширения пыльника по поверхности поршня. Наконец, используйте небольшую доску или аналогичный инструмент, чтобы аккуратно продвинуть поршень через уплотнение в отверстие суппорта.

При установке тормозной колодки помните, что в некоторых конструкциях тормозов может потребоваться нанесение смазки для суппорта между антискрипными прокладками и самой тормозной колодкой. Кроме того, обязательно установите новое оборудование суппорта, чтобы предотвратить дребезжание суппорта на неровных дорожных покрытиях и предотвратить щелчок тормозных колодок при легком торможении.

Не забывайте, что опоры и направляющие суппорта должны быть очищены и смазаны водо- и термостойкой синтетической смазкой для направляющих суппорта перед повторной установкой суппорта. Если суппорт был снят или заменен, обязательно установите новые медные шайбы при повторной установке тормозного шланга, чтобы предотвратить попадание воздуха в суппорт. После правильной установки и прокачки тормозного суппорта также важно установить резиновый колпачок на винт для прокачки тормозов, чтобы предотвратить коррозию винта в суппорте. После завершения обслуживания тормозов педаль тормоза следует накачать до соприкосновения тормозных колодок с поверхностью ротора. Наконец, уровень тормозной жидкости следует проверить перед выездом автомобиля из сервисного отсека.

ПРОДАЖА ТОРМОЗНЫХ СУППОРТОВ
Необходимость замены тормозных суппортов во многом зависит от условий их эксплуатации. Суппорты могут очень долго выживать в сухом умеренном климате. С другой стороны, суппорты могут прослужить всего несколько лет во влажном климате, изобилующем дорожной солью. Что касается вариантов обслуживания или замены, мастерская может восстановить суппорт или заменить его пустым восстановленным суппортом, загруженным восстановленным суппортом или новым суппортом. Как всегда, большая часть процесса принятия решений зависит от экономической эффективности замены и ожиданий клиента в отношении эффективности и долговечности тормозов.
