Как проверить зарядку аккумулятора от генератора: пошаговая инструкция

Аккумулятор – основной источник энергии в автомобиле. Исправная, находящаяся в постоянно заряженном состоянии аккумуляторная батарея обеспечит беспроблемный запуск вашего авто в любой период года. Стоит отметить, что для новейших «железных коней» это единственный способ осуществить пуск двигателя самостоятельно без привлечения посторонней помощи. А откуда же сама АКБ получает зарядку или, другими словами, что заряжает аккумулятор в машине?

Зарядка аккумулятора от генератора

Во время движения автомобиля установка для генерации электроэнергии вырабатывает зарядное напряжение, оно и является главным ресурсом для подзарядки аккумулирующего блока. Процесс зарядки аккумулятора от двигателя осуществляется в щадящем режиме, полностью исключая возможность закипания электролита в банках.

Какая зарядка должна идти с генератора на аккумулятор?

Какая должна быть зарядка аккумулятора от генератора для обеспечения его полноценной работы? Принято считать, что для полноценного восполнения энергетических затрат аккумулятора достаточно будет генерирующего устройства, объём зарядного тока которого составляет не менее 10 % ёмкости самого накопителя. Другими словами, для АКБ в 70 ампер/часов система генерации обязана выдавать не менее 7 ампер зарядного тока, что и будет являться нормальной зарядкой аккумулятора от генератора. Мощность аккумулирующего источника должна соответствовать рекомендациям завода-производителя автотранспортного средства.

В случае использования более мощного аккумулирующего блока, токовой величины, генерируемой при работе автодвигателя, может быть недостаточно для полноценного восстановления энергетического расхода. Это в дальнейшем способно привести к разрядке батареи и возникновению проблем с запуском двигателя. Кроме того, следует помнить и о нагрузке от всех электроприборов, которыми оснащена машина, – с ней генерирующий источник тоже обязан справляться.

А как обычный автолюбитель может проверить наличие зарядки аккумулятора от генератора?

Как самостоятельно проверить, заряжает ли генератор аккумулятор?

Автотранспортные средства XXI века оборудованы бортовыми электронными системами, контролирующими работу всех механизмов, а также позволяющими осуществлять проверку зарядки аккумулятора от генератора. В случае потери заряда батареей на панели приборов загорится красным её значок. Помимо того, с помощью современных электронных приборов можно отслеживать значение напряжения в сети.

А как быть тем, у кого машина старого образца, без наворотов? Есть так называемые «шоферские» способы, позволяющие проверить, заряжает ли генератор аккумулятор:

Снятие клеммы с АКБ – при неисправности генератора двигатель тут же заглохнет (подходит только для систем с механическим зажиганием).
Замыкание плюсовой клеммы кратковременно на массу – проверка на искру.

Приведённые способы запрещено использовать при диагностике современных авто – мгновенно выйдут из строя блок управления, предохранители или диодный мост.

Как проверить зарядку генератора прибором мультиметром?

Контролировать работу генераторной установки, проводить диагностику значения силы тока, напряжения, сопротивления следует в течение года не реже двух раз.

Как проверить, идёт ли зарядка на аккумулятор? Диагностику разности потенциалов возможно осуществить двумя методами:

Напрямую на генераторной обмотке.
Через аккумуляторный блок, с которым источник генерации энергии неразрывно связан проводом большого сечения напрямую.

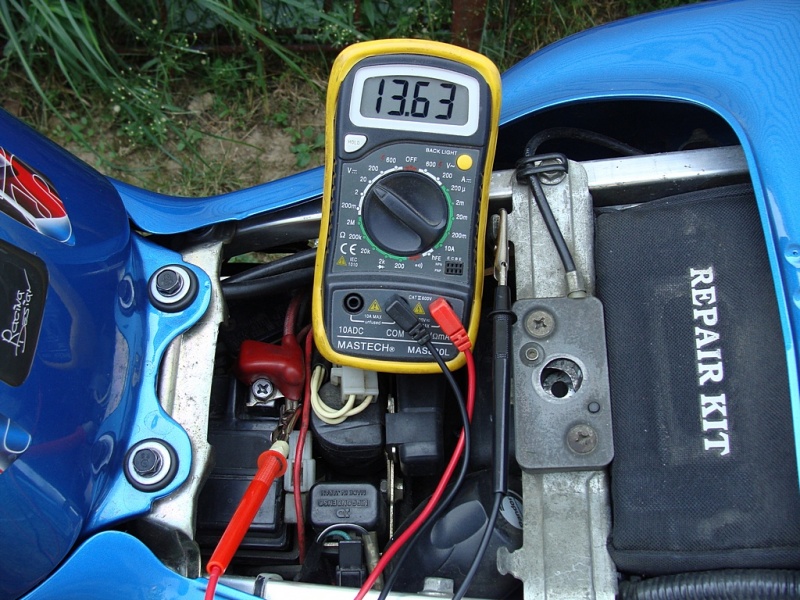

Подключим провода прибора в любом порядке к клеммам АКБ и определим сетевое напряжение, величина которого не должна быть ниже 12 В. На холостом же ходу мотора при полностью отключенной нагрузке допустимое напряжение определяется диапазоном от 13,5 до 14 В. При этом возможны отклонения не более 0,2 В в сторону уменьшения или увеличения.

Сколько времени заряжается аккумулятор от генератора?

При работающем движке генератор, вырабатывая энергию, пополняет её запас в аккумуляторной батарее. Продолжительность зарядки зависит от нескольких критериев:

температура окружающего воздуха;
остаточный заряд батареи;
продолжительность срока её службы;
величина зарядного тока генерирующего источника.

Сколько времени нужно проехать на машине, чтобы зарядить аккумулятор? Для полного заряда батареи автомобиль должен находиться в непрерывном движении не менее трёх часов. Аккумулирующие источники тех авто, что регулярно перемещаются на значительные расстояния, не будут нуждаться в подзарядке от внешних сетевых приспособлений.

Нередко у автовладельцев возникает вопрос: а происходит ли подзарядка аккумулятора, если движок запущен, а транспортное средство не движется? При правильном функционировании всех систем автомобиля энергия аккумулятора доступна для пуска двигателя или для обеспечения работы электроприборов при заглушенном двигателе. Следовательно, когда движок работает, независимо, находится машина в движении или нет, накопитель начинает подзаряжаться, восстанавливая энергетический запас. Единственное отличие – подзарядка на холостом ходу, как и при поездке на малой скорости с постоянными остановками в городском цикле, происходит медленнее, чем на движущемся продолжительное время автомобиле.

Следовательно, на вопрос «Как увеличить зарядку генератора» ответ прост: регулярно эксплуатировать «железного коня», передвигаясь на большие расстояния.

Электросхема подключения генератора

Генератор – это основной элемент конструкции, который служит для преобразования механической энергии в электрическую. Шкив, расположенный на его валу, получает вращение от коленчатого вала двигателя. Электросхема зарядки генератором аккумулятора включает в себя следующие элементы:

АКБ;
генерирующее устройство;
блок предохранителей;
ключ зажигания;
приборная панель;
блок выпрямителей;
диоды.

Принцип действия: при включении зажигания «плюс» «отправляется в путь», минуя предохранители и диодный мост, поступает на «минус». Далее положительный заряд перемещается на обмотку генератора, при этом шкив вращается, как и якорь, – благодаря явлению электромагнитной индукции образуется ток.

Возможные проблемы

Аккумулятор автомобиля не заряжается от генератора, хотя машина используется регулярно? Поводов для этого немало. Рассмотрим подробнее те из них, с которыми наиболее часто сталкиваются автомобилисты.

Генератор работает, но не заряжает аккумулятор

Значок аккумулятора, светящийся красным цветом на приборной доске при движении автомобиля, сигнализирует о том, что из-за стечения каких-то обстоятельств АКБ перестала получать энергию от генерирующего устройства. То есть генератор работает, но почему-то не заряжает аккумулятор. Первопричина может прятаться как в самом генерирующем устройстве, так и в АКБ. Изначально следует определить повод для утечки тока, а вдобавок измерить напряжение на клеммах, проверить уровень и плотность электролита, что в большинстве своём позволит установить виновника неисправности. Обычно причина заключается в следующем:

Сгоревший предохранитель. Когда это происходит в цепи АКБ, то зарядка не пойдёт непосредственно на батарею, остальные электропотребители авто будут действовать в штатном режиме. Кроме того, вольтметр покажет наличие напряжения в бортовой сети.
Обрыв ремня генератора или ослабление его натяжки. В такой ситуации под нагрузкой генерирующее устройство будет «пробуксовывать»: ремень проскальзывает на шкиве, издавая свистящие звуки. При включении фар индикатор на панели, сигнализирующий о разряде аккумулятора, будет гореть. Устраняют причину неисправности заменой ремня, отрегулировав его натяжку.
Повреждение контактов или проводки. Окислившиеся контактные клеммы АКБ способствуют утечке тока и не позволяют принимать заряд от генератора. Состояние контактов следует проверить не только на самой батарее, но и на генерирующем устройстве, а также на массе автомобиля. Окись удаляют путём чистки или специальным смазывающим составом. Генератор связан с аккумулятором напрямую толстым проводом. При его повреждении или наличии заводских дефектов заряд на батарею поступать не будет.

«Прыгает» зарядка

Иногда величина тока зарядки генератора может колебаться в широком диапазоне. Это отражается не только на полноценном поступлении энергии к АКБ, но и на других потребителях: тусклый свет фар, мигает лампочка освещения салона, магнитола работает с перебоями. Основные причины нестабильности величины поступающей зарядки:

Регулятор генератора неисправен. Прибор, представляющий собой реле, должен обеспечить величину напряжения бортовой сети в допустимых пределах независимо от нагрузки, температурного режима, частоты вращения вала. Устройство датчика – это не что иное, как обычная электронная схема, имеющая выходы к графитным щеткам. Причиной неисправности оборудования может послужить:
- слабый контакт между проводами или обрыв в электрической цепи;
- некорректная регулировка;
- замыкание между контактами;
- спекание контактов, поломка пружины якоря.
  Повреждения прибора обычно проявляются в регулярном недостатке заряда аккумулятора или, наоборот, его переизбытке. Проверить устройство на работоспособность можно, используя тестер, переведённый в режим вольтметра.
Выход из строя диодного моста. Конструктивный элемент генератора выполняет функции коллектора, придя ему на смену. Мостовая схема необходима для выравнивания пульсаций переменного тока и преобразования его в постоянный.
Основные факторы, приводящие к поломке:
- неполадки с АКБ – низкая плотность электролита или замыкание между собой его банок;
- неверно выполненное «прикуривание» от другого авто;
- грязь или влага, проникшие внутрь корпуса генератора.

Признаки неисправности:

мгновенная разрядка полностью заряженного аккумулятора;
появление свистящих звуков из-под капота при запуске двигателя или во время движения;
на табло высвечивается неисправность рулевого управления, перестаёт действовать усилитель руля;
быстро тускнеют фары при движении;
выключаются автомагнитола и кондиционер.

Кроме того, есть несколько ситуаций, когда АКБ будет разряжаться интенсивно, но это не связано с неисправностями в системе генератор – аккумулятор:

Срок эксплуатации батареи, установленный заводом-изготовителем, подходит к концу.
Редкие поездки на небольшие расстояния при полной электронагрузке – включено максимальное количество потребителей: фары, магнитола, кондиционер и так далее.
Простаивание в многочасовых пробках при работающем двигателе.

какие параметры аккумуляторных батарей нужно проверять и как это сделать?

При использовании аккумуляторных батарей на любых объектах, особенно в системах бесперебойного питания, за их состоянием нужно следить и регулярно проводить проверки. В этом материале мы рассмотрим основные параметры АКБ, а также рассмотрим, какими приборами и как можно провести их контроль и проверку!

Основная задача при проверке состояния любой аккумуляторной батареи – выяснить, обладает ли она достаточной емкостью, может ли обеспечить заявленные производителем характеристики в течение необходимого времени. Однако непосредственно средствами измерения определяются только несколько основных параметров – напряжение, сила тока. В обслуживаемых аккумуляторах можно также замерить плотность электролита. Измерения можно проводить неоднократно, фиксируя изменение значений с течением времени. Все остальные параметры и характеристики не измеряются напрямую, а выводятся по разработанной изготовителем методике, причем она зависит и от типа АКБ, и от рекомендаций производителя, и от вида подключенной нагрузки.

При этом необходимо учитывать, что многие зависимости, характеризующие работу АКБ, носят нелинейный характер. Могут сказываться и другие факторы, например, влияние температуры.

При выполнении краткосрочных измерений при использовании даже самых совершенных методик тестирование носит не точный количественный, а качественный характер. Единственный достоверный способ измерения емкости АКБ – его полная разрядка в течение многих часов с тщательной фиксацией параметров в ходе всего процесса. Но использовать столь продолжительную процедуру на практике можно далеко не всегда, особенно если батарей много. Тем не менее, и краткосрочных оценочных измерений достаточно для того, чтобы отличить работоспособный аккумулятор от изношенного, утратившего емкость, и вовремя произвести замену АКБ.

Способы проверки АКБ

1. Подключение нагрузки

К АКБ на некоторое время подключается рабочая или второстепенная нагрузка той или иной величины. Вольтметром или мультиметром измеряется падение напряжения.

Если процедура выполняется несколько раз, между измерениями выжидается определенное время, чтобы батарея восстановилась. Полученные данные сопоставляются с параметрами, заявленными производителем АКБ для данного типа батареи и данной величины нагрузки.

2. Измерения при помощи нагрузочной вилки

Строение простейшей нагрузочной вилки показано на схеме:

Устройство оснащено вольтметром, параллельно которому установлен большой по мощности нагрузочный резистор, и имеет два щупа. В старых моделях вольтметры аналоговые; новые модели, как правило, оснащены ЖК-дисплеем и цифровым вольтметром. Существуют нагрузочные вилки с усложненной схемой, использующие несколько нагрузочных спиралей (сменных сопротивлений), рассчитанные на разные диапазоны измерения напряжений, предназначенные для тестирования кислотных либо щелочных аккумуляторов. Есть даже вилки, которыми тестируют отдельные банки аккумуляторов. В состав продвинутых устройств помимо вольтметра может входить амперметр.

Получаемые при измерениях данные также необходимо сопоставлять с параметрами, заявленными производителями для данного типа батарей и данного сопротивления.

3. Измерения при помощи специальных устройств, тестеров анализаторов АКБ

Приборы Кулон

Принципиальным развитием идеи нагрузочной вилки можно считать семейство цифровых приборов-тестеров Кулон (Кулон-12/6f, Кулон-12m, Кулон-12n и другие) для проверки состояния свинцовых кислотных аккумуляторов, а также другие подобные устройства. Они позволяют проводить быстрые замеры напряжения, приближенно определять емкость АКБ без контрольного разряда и сохранять в памяти несколько сотен, а иногда и тысяч измерений.

Приборы Кулон питаются от аккумулятора, на котором проводятся измерения. Входящие в комплект провода с разъемами «крокодил» имеют части, изолированные друг от друга, что обеспечивает четырехзажимное подключение к аккумулятору и устраняет влияние на показания прибора сопротивления в точках подключения зажимов.

По заявлению разработчика, прибор анализирует отклик аккумулятора на тестовый сигнал специальной формы, при этом измеряемый параметр примерно пропорционален площади активной поверхности пластин аккумулятора и, таким образом, характеризует его емкость. Фактически, точность показаний зависит от достоверности методики, разработанной производителем.

Емкость аккумулятора – электрический заряд, отдаваемый полностью заряженным аккумулятором – измеряется в ампер-часах и представляет собой произведение тока разряда на время. Для точного определения емкости необходимо произвести разряд батареи (процесс длительный, многочасовой), постоянно фиксируя величину заряда, отдаваемого батареей. При этом относительная емкость АКБ в зависимости от времени изменяется нелинейно. Например, для аккумуляторной батареи типа LCL-12V33AP относительная емкость меняется со временем следующим образом:

Время разряда, часы	Относительная емкость, %
0,1	37
1,3	48
0,7	53
1,9	76
4,2	84
9,2	92
20	100

Прибор Кулон при помощи быстрого измерения ориентировочно определяет емкость полностью заряженного аккумулятора.

Он не предназначен для оценки степени заряженности АКБ, все измерения необходимо проводить на полностью заряженной батарее. Устройство кратковременно подает тестовый сигнал, регистрирует отклик от батареи и через несколько секунд выдает ориентировочную емкость АКБ в ампер-часах. Одновременно на экран выводится измеренное напряжение. Полученные значения можно сохранять в памяти прибора.

Производитель подчеркивает, что устройство не является прецизионным измерителем, но позволяет оценочно определять емкость свинцовой кислотной батареи, особенно если пользователь самостоятельно откалибровал прибор при помощи аккумулятора такого же типа, что и тестируемый, но с известной емкостью. Процедура калибровки подробно изложена в инструкции к прибору.

Тестеры PITE

Следующая разновидность устройств для тестирования АКБ – тестеры PITE: модель PITE 3915 для измерения внутреннего сопротивления и модель PITE 3918 для оценки проводимости батарей.

Управление осуществляется при помощи цветного сенсорного экрана, но основные управляющие кнопки вынесены на клавиатуру в нижней части корпуса. Прибором можно тестировать батареи емкостью от 5 до 6000 А·ч, с элементами аккумулятора 1.2 В, 2 В, 6 В и 12 В. Диапазон измерения напряжения – от 0.000 В до 16 В, сопротивления – от 0.00 до 100 мОм. Прибор позволяет задать тип проверяемых батарей, выполнить измерение напряжения и сопротивления (модель 3915) или напряжения и проводимости (модель 3918), и на их основании судить о том, соответствует емкость батареи заявленной производителем или нет. При этом параметр Capacity (емкость батареи) выводится в процентах.

Интерфейс прибора позволяет проводить как одиночные измерения, так и последовательные (до 254 измерений в каждой последовательности, совокупное количество результатов более 3000), что удобно при проверке большого количества однотипных АКБ (в последнем случае результаты сохраняются автоматически, помимо данных в них фиксируется также порядковый номер измерения). В зависимости от настроек прибор может использовать для выдачи результата (статуса Good, Pass, Warning или Failed) собственные критерии либо значения, заданные пользователем.

Результаты тестирования через порт USB могут быть перенесены на компьютер для просмотра и последующей подготовки отчетов.

Анализаторы Fluke

Более глубокое развитие той же идеи – приборы Fluke Battery Analyzer серии 500 (BT 510, BT 520, BT 521), которые позволяют измерять и сохранять в памяти напряжение, внутреннее сопротивление стационарной батареи, температуру минусовой клеммы, напряжение при разрядке. При наличии дополнительных аксессуаров можно измерять и сохранять в памяти и другие параметры. Тесты можно проводить как в режиме отдельных измерений, так и в последовательном режиме; используя настраиваемые профили. Есть возможность задать пороговые значения для различных параметров. Встроенный порт USB позволяет передавать собранные записи (до 999 записей каждого типа) на компьютер для подготовки отчетов с помощью программного обеспечения Analyze Software, входящего в комплект поставки.

Щупы прибора имеют специальную конструкцию: внутренний подпружиненный контакт предназначен для измерения тока, внешний – для измерения напряжения. Если на щуп надавить, внутренний наконечник смещается внутрь таким образом, что оба контакта каждого щупа касаются поверхности одновременно. В результате одни и те же щупы позволяют организовать как 2-проводное, так и 4-проводное подключение к полюсам батареи (последнее необходимо для измерения Кельвина).

Прибор позволяет измерять следующие параметры:
Внутреннее сопротивление батареи (измерение занимает менее 3 с).
Напряжение батареи (производится одновременно с измерением внутреннего сопротивления)
Температура минусовой клеммы (рядом с черным наконечником на щупе BTL21 Interactive Test Probe предусмотрен ИК-датчик)
Напряжение при разрядке (определяется несколько раз в ходе разрядки или во время теста на нагрузку)

Также возможно измерение пульсирующего напряжения, измерение переменного и постоянного тока (при наличии токовых клещей и адаптера), выполнение функций мультиметра.

С анализаторами Fluke можно использовать интерактивный тестовый щуп BTL21 Interactive Test Probe со встроенным датчиком температуры. С приборами совместимо большое разнообразие дополнительных аксессуаров (токовые клещи, удлинители разного размера, съемный фонарик и т. п.).

Хотя прибор обладает богатым функционалом, ключевым этапом в определении состояния АКБ остается сопоставление измеренных показателей с расчетными или заданными изготовителем для данного конкретного типа батарей. Устройства Fluke Battery Analyzer серии 500 удобны для массовой инспекции состояния батарей. Последовательный режим и система профилей позволяют выполнять необходимые измерения одно за другим, результаты запоминаются прибором и хранятся в упорядоченной форме, последовательно пронумерованные и разбитые на группы. Но прибор не имеет функции прямого или косвенного измерения емкости АКБ в ампер-часах – хотя бы потому, что для батарей разного типа на сегодняшний день вряд ли возможно разработать единую точную методику такого определения.

Все перечисленные выше устройства, хоть и отличаются друг от друга по размеру, относятся к классу портативных. В отдельную группу можно выделить стационарные комплексы для проверки АКБ, которые могут проводить быстрые испытания с определением внутреннего сопротивления, контролировать все параметры, включая активную и реактивную составляющие сопротивления, управлять процессом разряда/заряда и т. п. Подобные комплексы адресованы скорее исследовательским лабораториям, промышленным производителям АКБ и разработчикам нового оборудования, чем конечным пользователям.

Анализаторы Vencon

Промежуточное положение занимает анализатор Vencon UBA5, предназначенный для работы с аккумуляторными батареями, используемыми в портативных средствах связи (мобильных телефонах, носимых радиостанциях, разнообразных гаджетах и т. п.), портативных инструментах и других устройствах напряжением до 18.5 В, емкостью от 10 мА·ч до 100 А·ч. Анализатор Vencon UBA5 совмещен с зарядным устройством и может использоваться в ремонтных мастерских, центрах обслуживания компьютерной техники, мобильной электроники и других устройств.

Прибор предназначен для различных типов АКБ (никель-кадмиевых, никель-металл-гидридных, литий-ионных, литий-полимерных, свинцовых кислотных и др.), позволяет задавать токи зарядки и разрядки, изменять алгоритмы работы устройства, тестировать емкость батарей при помощи однократных и многократных измерений, сохранять результаты измерений в памяти и выводить их через порт USB, готовить графические отчеты при помощи программного обеспечения.

Характерная особенность устройства – два измерительных канала (по 2 измерительных провода каждый), причем для проведения различных измерений их можно комбинировать, в том числе и от нескольких устройств UBA5. Дополнительно могут заказываться датчики температуры.

Прибор способен генерировать зарядный ток до 2А на каждом канале, ток нагрузки – до 3А (45 Вт) на каждом канале (в комплект входит адаптер питания). Более точные характеристики зависят от конкретной модели устройства – в серию UBA5 входит 5 различных моделей приборов.

В данном типе прибора, как и во всех описанных ранее, ключевым для определения состояния батареи является сопоставление измеренных показателей с параметрами, заявленными производителями АКБ.

4. Полная разрядка/зарядка

На сегодняшний день полная разрядка и зарядка – это единственный прямой и максимально достоверный способ определения емкости АКБ. Специализированные устройства контроля разряда/заряда батареи (УКРЗ) позволяют выполнить глубокую разрядку и последующую полную зарядку батареи с постоянным контролем емкости. Однако эта процедура занимает очень много времени: 15-17-20-24 часа, иногда и более суток, в зависимости от емкости и текущего состояния батареи. Хотя метод дает наиболее точные результаты, из-за временных затрат его применение ограничено.

5. Измерение плотности электролита

В обслуживаемых аккумуляторах для определения их состояния можно измерять плотность электролита, поскольку между этим параметром и емкостью АКБ существует непосредственная зависимость. Плотность электролита может меняться в силу разных причин, которые вдобавок взаимосвязаны (частый глубокий разряд батареи, сульфатация, неоптимальная плотность электролита, испарение и утечка раствора и т. д.). Аккумулятор начинает быстрее разряжаться, отдает меньше заряд. При этом необходимо понимать, что плотность электролита даже в исправном аккумуляторе, находящемся в идеальном состоянии – не константа, она меняется с температурой и степенью зарядки аккумулятора. Более того, для разных регионов рекомендованная плотность электролита отличается в зависимости от типовых климатических условий.

Результаты измерения плотности ареометром можно сопоставить со следующей диаграммой для кислотных аккумуляторов.

В зависимости от того, больше или меньше плотность электролита, чем требуемая (а для батареи вредно отклонение и в ту, и в другую сторону), можно частично или полностью заменить электролит, залить дистиллированную воду или раствор необходимой концентрации, обязательно обеспечив перемешивание. Как и при использовании всех ранее описанных способов проверки состояния АКБ ключевым является сопоставление измеренных значений с рекомендациями производителя батареи и следование всем предусмотренным процедурам обслуживания.

Выводы

Каждый способ определения текущего состояния аккумуляторной батареи имеет свои преимущества и недостатки. Каким из них пользоваться – зависит от ваших задач и возможностей. Сориентироваться вам поможет эта сводная таблица.

Способ определения состояния АКБ	Преимущества	Недостатки
Подкл ючение нагрузки	Достаточно реалистичные результаты без использования специализированного оборудования	Времязатратность при многократных измерениях Измеренные параметры документируются вручную
Нагрузочная вилка, специализированные анализаторы и тестеры	Портативность устройств Простота использования Быстрое проведение измерений, особенно многократных Некоторые модели способны проводить измерения без выведения АКБ из режима эксплуатации Специализированные модели позволяют сохранять результаты и переносить их на компьютер для подготовки отчетов	Часть параметров АКБ определяется по косвенным методикам Оценочная точность измерений
Полный разряд/заряд	Единственный достоверный способ оценки емкости АКБ	Очень продолжительная процедура – многие часы, иногда сутки
Измерение плотности электролита ρ	Непосредственное определение состояния батареи по концентрации электролита	Способ применяется только для обслуживаемых батарей

Материал подготовлен
техническими специалистами компании “СвязКомплект”.

Заряд аккумулятора автомобиля: норма и проверка

Аккумулятор (аккумуляторная батарея или АКБ) является один из ключевых узлов автомобиля. Основная роль автомобильного аккумулятора – подача тока на стартер в момент пуска двигателя. Кроме того, при неработающем двигателе АКБ обеспечивает функционирование различных устройств (подсветка, звуковая система, сигнал и другие потребители тока). На стоянке батарея обеспечивает работу охранной системы. Да и во время поездки, когда генератор не справляется с нагрузкой, аккумулятор приходит ему на помощь. Нормальное функционирование бортовой сети автомобиля возможно лишь с аккумулятором, у которого заряд в норме. Поэтому сегодня мы обсудим, какая же норма заряда для АКБ.

Содержание статьи

Норма заряда АКБ

Одним из основных параметров состояния автомобильной аккумуляторной батареи является напряжение. С помощью напряжения проверяется определённая норма заряда аккумулятора. Поэтому, владельцу автомобиля необходимо знать какое нормальное значение напряжения АКБ.

Если аккумулятор быстро разряжается, то следует проверить ток утечки на автомобиле. Ток утечки аккумулятора автомобиля: норма и способ измерения описаны в статье по ссылке.

Норма напряжения аккумуляторной батареи из шести банок в заряженном состоянии составляет 12,6─12,9 вольта. То есть, напряжение одного полностью заряженного элемента равно 2,1─2,15 вольта. Меньшее значение показывает, что аккумулятор разряжен.

Но это не значит, что его нельзя использовать. В идеале, конечно, нужно поддерживать батарею полностью заряженной. Но на практике такое можно осуществить, только если полностью зарядить аккумулятор, а затем подавать на выводы ток, равный саморазряду.
Так, что АКБ редко находится в полностью заряженном состоянии. Ниже можно посмотреть зависимость напряжения и степени зарядки батареи.

Плотность электролита, г/см. куб. (+15 гр. Цельсия)	Напряжение, В (в отсутствии нагрузки)	Напряжение, В (с нагрузкой 100 А)	Степень заряда АКБ, %	Температура замерзания электролита, гр. Цельсия
1,11	11,7	8,4	0	-7
1,12	11,76	8,54	6	-8
1,13	11,82	8,68	12,56	-9
1,14	11,88	8,84	19	-11
1,15	11,94	9	25	-13
1,16	12	9,14	31	-14
1,17	12,06	9,3	37,5	-16
1,18	12,12	9,46	44	-18
1,19	12,18	9,6	50	-24
1,2	12,24	9,74	56	-27
1,21	12,3	9,9	62,5	-32
1,22	12,36	10,06	69	-37
1,23	12,42	10,2	75	-42
1,24	12,48	10,34	81	-46
1,25	12,54	10,5	87,5	-50
1,26	12,6	10,66	94	-55
1,27	12,66	10,8	100	-60
Плотность электролита, г/см. куб. (+15 гр. Цельсия)	Напряжение, В (в отсутствии нагрузки)	Напряжение, В (с нагрузкой 100 А)	Степень заряда АКБ, %	Температура замерзания электролита, гр. Цельсия

Что касается нормы заряда, то в большинстве случаев не рекомендуется эксплуатировать аккумулятор с напряжением менее 12 вольт. В этом случае его нужно ставить на зарядку. Эксплуатация АКБ в таком состоянии отрицательно сказывается на состоянии батареи. Это способствует увеличению сульфатации пластин и как следствие, приводит к уменьшению ёмкости аккумулятора.

Критической нормой напряжения можно назвать 10,8 вольта. Ниже этого значения напряжение опускаться не должно. Это называется глубокий разряд АКБ, который очень вреден для батареи и сильно сокращает срок её службы. Особенно вреден глубокий разряд для кальциевых необслуживаемых аккумуляторов. Для них 2─3 таких глубоких разряда приводят к выходу из строя. После такого падения напряжения они необратимо теряют часть своей ёмкости.

Как вы видели в таблице выше, со степенью зарядки неразрывно связана плотность электролита. Это действительно так. Норму заряда аккумулятора можно проконтролировать не только по напряжению на его выводах, но и по величине плотности электролита. У полностью заряженной аккумуляторной батареи значение плотности должно быть 1,27─1,29 гр./см³. Измеряется плотность электролита специальным прибором – ареометром. Подробнее об электролите в аккумуляторе читайте по указанной ссылке.

Ареометр

Стоит отметить ещё один важный момент, связанный с нормой напряжения АКБ. Если быть точным в определениях, то величина, измеряемая на выводах аккумулятора в разомкнутой цепи (не подключён к автомобилю), называется ЭДС.

ЭДС, как и напряжение, измеряется в вольтах и представляет собой работу, затрачиваемую на перемещение плюсового заряда между выводами батареи. Без электродвижущей силы на выводах аккумуляторной батареи не будет напряжения. Напряжение и ЭДС присутствуют на выводах источника питания, даже без протекания тока в цепи.

Что это значит на практике? Допустим, вы зарядили аккумулятор и ЭДС на его выводах 12,6 вольта. После установки на автомобиль и замера напряжения величина будет 12,4─12,5 вольта. Это норма и не стоит беспокоиться по этому поводу. Теперь поговорим об инструментарии для измерения напряжения АКБ. Советуем также прочитать статью о том, почему генератор не заряжает аккумулятор.
Вернуться к содержанию

Как проверить заряд автомобильного аккумулятора?

Для проверки напряжения аккумулятора используется вольтметр или мультиметр в режиме измерения напряжения.

Мультиметр

Для того чтобы измерить напряжение мультиметром, нужно перевести его в режим измерения напряжения. Затем щупами приложить к выводам батареи и прибор покажет значение напряжения. Полярность в этом случае соблюдать необязательно, поскольку вам нужна только величина. Если вы приложите красный щуп на минус, а чёрный на плюс, то прибор просто покажет отрицательное значение.

Кстати, можете подробнее прочитать о том, что это такое прямая полярность аккумулятора. Но фото ниже показан результат измерения напряжения подсевшего аккумулятора.

Измерения напряжения мультиметром

Также норму заряда аккумулятора можно проконтролировать с помощью такого прибора, как нагрузочная вилка. В составе этого прибора имеется вольтметр, с помощью которого и проводится измерение. Помимо нормы заряда АКБ, нагрузочная вилка даёт возможность оценить реальное состояние аккумуляторной батареи. Для этого делается измерение напряжения с сопротивлением в режиме замкнутой цепи. Фактически, вилка имитирует нагрузку на аккумулятор при пуске автомобильного мотора.

Нагрузочная вилка

Перед тем как проводить тест, батарею нужно полностью зарядить. Чтобы провести тест нагрузочной вилкой, подключите клеммы к выводам аккумулятора и подайте нагрузку на пять секунд. На пятой секунде засеките значение напряжения на вольтметре. Если оно упало ниже 9 вольт, то пора подумать о замене АКБ.

Норма на работоспособном аккумуляторе – это падение напряжение до 10─10,5 вольта. После падения величина напряжения должна немного увеличиться. На видео ниже можно посмотреть процесс тестирования наглядно.

В принципе есть ещё один способ оценки нормы заряда аккумулятора. Можно измерить среднюю плотность электролита по банкам, а затем по таблице выше посмотреть степень заряженности. Но обычно так никто не делает. Гораздо удобнее воспользоваться вольтметром. Плотность электролита обычно измеряют после зарядки АКБ для оценки эффективности этого процесса.

Советуем также прочитать материал на тему, сколько заряжать автомобильный аккумулятор.

Вернуться к содержанию

Что делать, если заряд аккумулятора не соответствует норме?

Ответ на этот вопрос простой. Если заряд АКБ не в норме, батарею нужно зарядить. Процесс зарядки в подробностях был описан в статье «Как правильно заряжать аккумулятор автомобиля зарядным устройством». Здесь хотелось бы отметить некоторые нюансы.

Зарядное устройство

Можно выделить три основные разновидности зарядки:

ускоренная. Этот режим ещё часто называют Boost и его можно встретить на многих современных зарядных устройствах (ЗУ). В таком режиме норма заряда АКБ не набирается, но его вполне хватает, чтобы завести двигатель. Этот вид зарядки используется, когда вам нужно срочно ехать, а батарея села. Такой режим не рекомендуется использовать постоянно. Здесь заряд ускоряется за счёт увеличения силы тока, что срок эксплуатации аккумулятора;
с постоянным напряжением. Этот вид зарядки подразумевает поддержание постоянного напряжения на выводах. Такой режим используется в режиме автоматического заряда на большинстве ЗУ. Его рекомендуется использовать, когда аккумулятор разряжен не сильно (не ниже 12 вольт). Подробнее о напряжении аккумулятора автомобиля в статье по ссылке. Преимущества этого режима в том, что вам не нужно его контролировать. Зарядное устройство само определить, когда заряд будет в норме и остановит процесс;
с постоянным током. Этот вариант зарядки подразумевает подачу постоянного тока на аккумулятор. Процесс ведётся в несколько стадий, на которых ток постепенно снижается. Такой режим рекомендуется при зарядке глубоко разряженной аккумуляторной батареи. Он позволяет наиболее полно и равномерно зарядить аккумулятор. Минус в том, что вам придётся постоянно контролировать процесс, измерять напряжение и прекратить процесс, когда заряд батареи будет в норме.

Процесс зарядки аккумулятора

В заключение хотелось бы напомнить о правилах безопасности при зарядке аккумулятора. Процесс должен вестись в проветриваемом помещении. Лучше не проводить зарядку в жилых помещениях. Рядом с заряжаемым аккумулятором не должно быть открытого огня и искр. В процессе заряда выделяется водород, который в сочетании с кислород образует взрывоопасную смесь!

Советуем также прочитать материал о том, сколько весит автомобильный аккумулятор.
Вернуться к содержанию

Опрос

Примите участие в опросе!

Загрузка .

..
Надеемся, что материал помог составить представление о норме заряда автомобильного аккумулятора. Если в вас есть замечания или дополнения, оставляйте их в комментариях. Голосуйте в опросе и оценивайте материал!
Вернуться к содержанию

Как проверить аккумулятор вольтметром? — журнал За рулем

Выясняем, что должен показывать вольтметр при проверке состояния аккумулятора.

В былые времена аккумуляторы были настолько дефицитным товаром, что автовладельцы буквально тряслись над ними, всеми силами стараясь прислушаться к их самочувствию. У самых опытных была припасена не только дистиллированная вода, но и кислота. Ареометр считался обязательным прибором, а зарядные устройства внушали уважение одними только массогабаритными показателями. Честно говоря, принципиальных изменений с тех пор батареи не претерпели. Но вот владельцы пообленились: самым сложным прибором для проверки состояния батареи для них теперь является разве что вольтметр.

Не секрет, что за вольтметром мы лезем обычно тогда, когда батарея уже приказала долго жить или находится на грани.

проверка аккумулятора вольтметром

Что такое 1,84 В? Это приговор, в общем-то. Тут уже неважно, подсоединены во время замера клеммы или нет. Такое бывает, если не подходить к машине месяца три, а то и дольше.

проверка аккумулятора вольтметром

Все, что выше 12,5 В, — это нормально.

Каким же должно быть напряжение на клеммах аккумулятора и как его правильно мерить?

Вообще говоря, надо контролировать так называемое напряжение разомкнутой цепи (НРЦ). Его проверяют на холодном двигателе при снятой клемме — иначе откуда взяться разомкнутой цепи? Но на практике часто халтурят: проводят замеры не снимая клемму. Грешат этим даже бывалые электрики. Если же проводить измерения правильно, то НРЦ должно составлять не менее 12,5 В для батареи любого типа. При этом напряжение чаще всего окажется чуть выше.

проверка аккумулятора вольтметром

12,64 В — это другое дело. Снятая клемма мгновенно накинула к показаниям 0,1 В.

А если напряжение ниже? Извольте подзарядить! После зарядки и выдержки отключенной от зарядного устройства батареи в течение 10–15 ч НРЦ должно составлять 12,6–12,8 В. Иногда бывает и чуть больше.

Что еще можно померить? Конечно, напряжение при работающем двигателе: сразу будет ясно, идет зарядка от генератора или нет.

проверка аккумулятора вольтметром

По показаниям вольтметра видно, что мотор работает и генератор жив. 14,53 В — полет нормальный. Если же напряжение после пуска двигателя стало даже меньше, чем до того, как мотор заработал, то генератор, увы, не работает. Вообще, напряжение, выдаваемое генератором, должно находиться в диапазоне 14,0–14,5 В. Только после пуска двигателя «прикуриванием» или буксировкой напряжение может быть чуть меньше, потому что генератор просто не вытягивает должные параметры.

Кстати о подзарядке. Напряжение на клеммах после ее окончания будет меняться. Например, в конце заряда (вскоре после отключения зарядного устройства) оно может составлять 13,5 В, а через сутки — допустим, 12,6 В. Это нормальное явление.

Аккумулятор

А вот это — ненормально. Беднягу, замерзшую и покинутую, раздуло так, что пить боржоми уже, надо полагать, поздно…

Материалы по теме

Заряжаем аккумулятор правильно — ответы на вопросы — журнал За рулем

Пора заряжать или пока не стоит? Можно ли делать это на морозе? Снимать батарею с автомобиля или нет? Как заряжать при нечастых поездках? На эти и другие вопросы автовладельцев отвечают эксперты.

Материалы по теме

Наполнять банку электричеством — выражение из словаря В. И. Даля: так он пояснил значение слова «заряжать». К современным автомобильным батареям из шести банок оно подходит идеально. Правда, банки на поверку оказываются разными — как по конструкции, так и по состоянию. Как же заполнять их электричеством?

Все АКБ условно можно разбить на малообслуживаемые, необслуживаемые и полностью необслуживаемые. Самые древние из них — малообслуживаемые, с решетками из свинцово‑сурьмянистого сплава, самые крутые — полностью необслуживаемые, с решетками из максимально чистого свинца. Надо отметить, что под «необслуживаемостью» понимаются увеличенные интервалы доливки воды или полное отсутствие этой процедуры в течение всего срока службы. Но любая необслуживаемая батарея требует периодического контроля наравне с другими компонентами автомобиля. Вопреки распространенному заблуждению, особой разницы в зарядке батарей этих трех типов нет.
