Регулятор давления топлива: симптомы неисправности, проверка, ремонт

Регулятор давления топлива представляет собой мембранный клапан. С одного конца на него давит топливо, а с другого — пружина впускного коллектора. На пониженных оборотах происходит открытие клапана, сопровождающееся сливом остаточного горючего из мотора в бак. При очередной подаче топлива происходит запуск насоса, проводящего жидкость сквозь фильтр. На топливной рампе стоит специальный стабилизатор, задача которого – сохранять оптимальное давление в системе.

При поломке данного компонента мощность двигателя машины падает, ощущается неравномерность работы двигателя. Чтобы уберечься от этого, нужно систематично проводить проверку регулятора и своевременно реагировать на наличие симптомов повреждения устройства.

Признаки неисправности регулятора давления топлива

Если у машины заглох двигатель на холостом ходу или падает мощность мотора при движении, это могут быть симптомы неисправности регулятора давления топлива.

Чаще всего сигналом поломки РДТ выступает внезапное увеличение расхода горючего.

Выделяют и другие признаки поломок:

• двигатель работает неравномерно;
• на холостом ходу останавливается работа мотора;
• внезапно повышается или понижается частота вращения коленвала;
• плохо работает система охлаждения;
• мотор ощутимо теряет мощность;
• при нажатии на педаль газа частично или полностью отсутствует отклик;
• двигатель будто захлебываться;
• слабое ускорение машины при переключении передач;
• автотранспорт начинает часто двигаться рывками;
• происходит стремительный расход топлива.

Наличие даже одного из таких признаков требует проверки состояния данного прибора.

Как проверить регулятор давления топлива?

Есть несколько несложных способов определить причины неполадок и дефективные компоненты:

1. Визуальный метод. Обычный осмотр без применения каких-либо сложных инструментов прекрасно подойдет для карбюраторных двигателей. Пережмите или отсоедините клапан и пронаблюдайте за струей горючего. Интенсивность потока топлива позволит выявить неисправность. Такой способ проверки по-своему эффективен, но на абсолютную точность рассчитывать не приходится.
2. Метод с использованием манометра. Поставьте манометр между топливным шлангом и штуцером. Для этого на время отсоединяется вакуумный шланг. Уровень давления должен измениться с 0,3 до 0,7 Бар. Если показатель давления не поменялся, повторите операцию с другим шлангом.
3. Метод пережатия шланга. Проверка регулятора давления проводится путем пережатия обратного шланга. Подсоединенный к топливной системе манометр должен выдать немедленную реакцию. Если мотор не развивает нормальные обороты, можно определить неработоспособность РДТ и без прибора. Запустите двигатель и пережмите обратный шланг. Затем отследите обороты и послушайте мотор. Если двигатель начал работать равномерно, то проблема кроется в неисправности регуляторного клапана, который необходимо заменить.

Как отремонтировать РДТ?

В рамках ремонта компонента нужно выполнить такие работы:

1. Посмотрите под капотом машины, где находится пробка штуцера, предназначенная для контролирования давление топлива. Открутите ее, затем посредством специального защитного металлического колпака аккуратно выкручивайте золотник внутри штуцера.
2. Подсоедините шланг с манометром и закрепите его на штуцере посредством хомута. После запуска мотора проверьте, чтобы показатель давления на измерительном аппарате не превышал 3,25 Бар.
3. Отсоедините вакуумный шланг от РДТ. Эта операция должна сопровождаться увеличением давления. Если ничего не происходит, ремонт регулятора давления топлива бесполезен, придется поменять элемент на новый.

Если отремонтировать деталь не удастся, приступаем к установке нового устройства.

1. Отсоедините вакуумный шланг. Давление начнет усиливаться. Понизив давление в системе питания, приступайте к извлечению вакуумного шланга. Потребуется раскрутить закрепляющую гайку на трубке топливного слива, где дизель или бензин сквозь топливный фильтр поступает к РДТ.
2. После выкрутки двух болтов, прикрепляющих устройство к топливной рампе, можно смело снимать регулятор с самой трубки сброса горючего. Оставшееся в рампе кольцо легко извлекается вручную и насаживается на регулятор перед монтажом.
3. Установите новый регулятор и произведите все предыдущие действия в обратной последовательности. Убедитесь в исправность нового прибора, только потом приступайте к полной сборке. По окончании установки произведите контрольную проверку функционирования и исправности устройства.

Заключение

Регулятор давления топлива – это мелкая, но весьма значимая деталь топливной системы автотранспорта. Если проводить осмотр регулятора давления топлива достаточно часто и вовремя его менять, можно избежать большого количества проблем.

Заменить прибор на новый – несложно и недорого. Большие финансовые потери станут следствием ремонта топливной системы, которая может полностью выйти из строя из-за нефункционирующего РДТ.

Признаки неисправности регулятора давления топлива

В любой топливной системе двигателя присутствует топливный насос. В бензиновых моторах последнее время устанавливают топливные насосы электрического типа, механические образцы уже устарели и больше не используются на современных транспортных средствах. Механические бензонасосы доживают свой век на автомобилях выпуска прошлого столетия.

Производительность электро бензонасоса должна быть такой, чтобы обеспечить бесперебойную подачу топлива на любых оборотах двигателя и под любой нагрузкой. А как быть, когда мотор работает на холостых или малых оборотах, и порция горючего требуется небольшая? Ведь то давление, которое создается в системе питания двигателя для больших нагрузок, будет избыточным для холостых оборотов. А избыток давления может привести к плачевному результату — к обрыву топливных шлангов или другим поломкам. Для нормальной работы топливной системы и существует регулятор давления топлива.

Что из себя представляет регулятор давления топлива

Регулятор давления топлива (РДТ) — это вакуумный клапан, он перепускает излишки топлива через обратный шланг в топливный бак. РДТ представляет собой корпус, в котором находится клапан, мембрана и пружина. Также в корпусе есть три вывода: два вывода для прохождения топлива через регулятор, третий связан с впускным коллектором. При увеличении оборотов двигателя создавшееся в коллекторе разряжение (на третьем выводе) преодолевает силу пружины и двигает мембрану, тем самым приоткрывая клапан. Лишнее топливо получает доступ ко второму выводу и уходит обратно в бензобак. Нередко РДТ еще называют обратным клапаном.

Как правило, обратный клапан располагается на топливной рампе, также он может врезан топливный шланг обратной подачи системы питания.

Причины неисправностей регулятора давления топлива

Выйти РДТ может по нескольким причинам. Например, на автомобилях российского производства попадаются бракованные детали. На заграничных моделях брака значительно меньше, но можно приобрести дефектный РДТ, покупая неоригинальную запасную часть.

В основном обратный клапан ломается по причине естественного старения. Допустим, это может случиться после ста тысяч пробега или больше. Следует заметить, что отказы обратных клапанов встречаются не часто. Чаще всего в РДТ рассыхается от времени мембрана, реже подклинивает клапан, и еще реже ломается или ослабевает пружина.

Выход датчика из строя может происходить из-за некачественного бензина. К примеру, зимой топливо было залито с водой, и вода попала в регулятор. В случае, если топливный фильтр не заменили вовремя, грязь попадает в детали системы питания, в том числе и в регулятор. В таком случае чаще всего подклинивает клапан РДТ. Что может быть с пружиной, трудно представить, но видимо, ее поломки все же иногда происходят.

Характерные признаки неисправностей регулятора давления топлива

По каким признакам можно определить, что РДТ не работает:

• двигатель очень трудно запускается, нужно долго крутить стартером и при этом держать нажатой педаль газа, для того, чтобы мотор завелся;
• двигатель неустойчиво работает на холостых оборотах или обороты очень низкие, мотор часто глохнет. При этом он совсем не набирает мощность, при попытке газовать получается глубокий провал;
• двигатель спам резко меняет обороты, особенно это заметно на холостом ходу:
• с топливных шлангов подтекает топливо. Попытки подтянуть и заменить хомуты, заменить шланги не помогают.

Как проверить регулятор давления топлива на исправность

Регулятор давления топлива не относится к электрическим датчикам, и проверить его с помощью приборов нельзя. Следует учесть и то, что РДТ не разбирается и не ремонтируется.

Кто-то пишет, что можно отремонтировать обратный клапан топлива. Хотелось бы посмотреть, как это выглядит, и где можно купить ремкомплект. Как правило, РДТ стоит недорого, и даже по этой причине его не стоит чинить, если бы он был пригоден для ремонта.

Убедиться в исправности регулятора можно, проверив давление в топливной системе. Обычно это делают механическим манометром, который подключают к системе питания двигателя.

Замер производят следующим образом:

1. подсоединяют манометр к топливной системе;
2. запускают двигатель и смотрят на показания манометра.

Стандартное давление в системе для легкового автомобиля обычно находится в пределах 3 кг/см2. При остановке двигателя давление не должно сразу падать — регулятор перекрывает обратку. Если стрелка манометра быстро уходит к нулю, скорее всего РДТ неисправен.

Еще один способ проверки: если во время работы двигателя удастся пережать шланг обратной подачи топлива, то при исправном регуляторе давление в топливной системе должно увеличиться.

Показание стрелки прибора зависит от степени пережатия. Но есть такие иномарки, где пережать обратку не получится — вместо резиновых шлангов стоят металлические трубки, или шланги очень короткие.

В некоторых случаях, пережав обратный шланг, убедиться в неисправности РДТ можно и без манометра. Но это только при одном признаке — когда двигатель троит и совсем не развивает обороты. Если при пережатии обратки начинают работать все цилиндры и мотор приобретает нужную мощность — точно, неисправен РДТ, его необходимо заменить.

Как проверить регулятор давления топлива? Самостоятельная диагностика РДТ |

В этой статье я расскажу о том, что такое регулятор давления топлива (РДТ), где он находится, а также о том, как провести его диагностику своими руками.

Регулятор давления расположен на топливной рампе, его задача заключается в том, чтобы поддерживать правильное давления в топливной системе при разных рабочих режимах.

Как работает регулятора давления топлива?

Регулятор давления представляет собой мембранный клапан, с одной стороны на нее воздействует топливо, с другой — пружина впускного коллектора. Когда мотор выходит из нагрузки, происходит открытие клапана, после чего неиспользованное топливо возвращается обратно в топливный бак. После включения топливного насоса, топливо подается из бака, проходит очистку в топливном фильтре, затем поступает в регулятор, который во время этого цикла поддерживает правильное давление в топливной системе. Главной задачей РДТ является поддержание оптимального давления в топливной системе и обеспечение правильной работы двигателя. Из-за недостатка давления, работа двигателя меняется, если вы проверили насос, топливопровод и не обнаружили нарушений, скорее всего проблема в регуляторе давления топлива.

Признаки неисправного РДТ:

1. Нестабильная работа двигателя;
2. Машина глохнет на холостых, плохо реагирует на педаль «газа»;
3. Снижение мощности двигателя, плохая динамика;
4. Двигатель захлебывается во время движения;
5. Увеличенный расход топлива.

Причины неисправности регулятора давления топлива

1. Клапан не может удержать необходимого давления. Причина может заключаться в просадке пружины клапана, в результате он возвращает топливо обратно в бак, из-за чего двигатель заводится плохо;
2. Затруднен ход топлива или произошла полная закупорка;
3. Клапан подклинивает. Давление изменяется неравномерно, в результате чего машина начинает дергаться особенно во время разгона.

Как проверить регулятор давления топлива, то есть диагностика РДТ своими руками

Есть несколько способов, как проверить РДТ в домашних условиях. Одним из самых «древних» вариантов проверки является — пережатие или отсоединение «перепускного клапана», при этом ведется наблюдение за силой струи. Такой способ проверки регулятора давления топлива практиковали еще наши деды на первых ВАЗовских моделях. После того как на смену карбюраторам пришли инжекторы способ стал неактуальным.

Самый верный и эффективный способ проверить давление в топливной системе — использовать манометр.

Для того чтобы измерить давление РДТ в двигателе на холостых оборотах необходимо подключить манометр между штуцером и топливным шлангом, при этом нужно отсоединить вакуумный шланг. Во время проведения замеров давление в системе должно возрастать от 0,3 до 0,7 Бар.

Более подробно о том как проверить РДТ вы узнаете посмотрев тематическое видео Как проверить регулятор давления топлива:

Если же во время замеров вы не увидели роста – замените вакуумный шланг и повторите процедуру. Если же и это не дало результатов и РДТ по прежнему показывает нулевое давление, можно сделать вывод о неисправном регуляторе давления топлива. РДТ не подлежит ремонту, поэтому его нужно заменить.

Источник

Как снять и проверить неисправный регулятор давления топлива (рдт)? 6 простых шагов

Регулятор давления топлива инжектора – одна из деталей ДВС, поддерживающая в топливных форсунках необходимое давление горючего в зависимости от выбранного режима работы двигателя. Стабильность работы мотора и производительность форсунок напрямую зависят от исправности работы регулятора давления топлива.

Поскольку РДТ относится к категории мембранных клапанов, признаки неисправности регулятора давления топлива и его выход из строя могут оказать негативное влияние на работу двигателя. Осуществление регулярной диагностики регулятора, устранение его неисправностей и необходимый ремонт – процедуры, знать о которых необходимо каждому автовладельцу.

Функции регулятора давления топлива

Нормальная работа форсунок двигателя с учетом определенного режима его функционирования зависит от давления горючего в системе, поддержанием которого занимается указанный регулятор. Проще говоря, основной задачей РДТ является изменение количества и интенсивности подачи в цилиндры мотора топлива.

Где находится регулятор давления топлива

Мембранный клапан-регулятор, на который оказывается давление горючего с одной стороны, а с другой – усилие пружины, используется для более точного дозирования топлива и поддержания постоянного давления в системе.

Регулятор давления топлива ВАЗа такого типа устанавливается в те системы, в которых присутствует “обратка”. В них он размещается в топливной рампе. Реже деталь устанавливается в топливном баке, но при этом у подобных систем отсутствует обратная магистраль.

О том, как работает регулятор давления топлива в зависимости от его расположения, рассказано ниже.

Расположение регулятора в топливной рейке

Одна из самых распространенных схем размещения: регулятор давления топлива ВАЗа располагается на топливной рейке. Принцип работы элемента заключается в нагнетании горючего по магистрали из топливного бака посредством топливного насоса.

На регулятор оказывает давление горючее. Сам РДТ состоит из двух отдельных полостей-камер, разделенных мембраной: камеры для топлива и пружинной камеры.

Сквозь специальные отверстия для впуска в регулятор поступает топливо, которое оказывает давление на мембрану с одной стороны; с другой на нее давит пружина и давление впускного коллектора.

Если топливо оказывает большее давление, чем усилие пружины и впускное давление, то регулятор открывается, благодаря чему в “обратку” сбрасывается часть топлива. Излишки горючего направляются обратно в топливный бак по обратной магистрали.

Расположение регулятора в топливном баке

РДТ размещается непосредственно в топливном баке в системах, в которых отсутствует обратная магистраль. Достоинством подобной системы является отсутствие дополнительного трубопровода.

Необходимый объем топлива подается непосредственно из бака, то есть в подкапотном пространстве не скапливается лишнее горючее, соответственно, нет необходимости направлять его обратно в бак.

Благодаря такой конструкции топливо не перегревается и меньше испаряется, что является дополнительным преимуществом.

Электронная схема регулировки давления топлива

Регулировка давления горючего в системе осуществляется посредством электронной схемы, конструкция которой не подразумевает наличия механического регулятора. Контролем давления в подобных системах занимается электробензонасос.

Установленная в нем электронная система управления фиксирует напряжение и регулирует объемы подаваемого горючего.

Преимуществами использования датчика регулятора давления топлива является максимальная экономия и снижение степени нагрева топлива.

К форсункам двигателя подается только строго ограниченное количество топлива, необходимое для выбранного режима работы мотора и конкретных условий его эксплуатации. Избыточное давление не повышается до критической отметки благодаря присутствию клапана сброса.

Основные симптомы неполадок регулятора давления топлива

Во время диагностики системы питания двигателя необходимо учитывать признаки неисправности регулятора давления топлива. Основными симптомами, связанными с неполадками РДТ, является понижение мощности двигателя и его неспособность набрать необходимое число оборотов. Признаки неисправности регулятора давления топлива и, соответственно, двигателя, следующие:

• Мотор неустойчиво работает на холостых оборотах и глохнет.
• Увеличивается расход топлива, понижается мощность.
• Двигатель замедленно реагирует на педаль акселератора.
• Во время разгона автомобиля и в моменты перегазовки проявляются рывки и провалы.
• Автомобиль не набирает обороты и не разгоняется.

По симптомам неполадка регулятора давления топлива на автомобилях с бензиновыми ДВС схожа с выходом из строя топливного насоса либо его сетчатого фильтра. По этой причине проверка регулятора давления топлива производится в случае выявления каких-либо неисправностей топливной системы двигателя.

Проще говоря, при появлении вышеописанных симптомов неисправностей двигателя проблема может скрываться не только в поломке реле, моторчика бензонасоса или загрязнении его сетки, но и в регуляторе давления топлива.

Дефекты РДТ: пружина

Основной неполадкой регулятора является ослабление пружины, из-за чего происходит преждевременное сливание топлива в “обратку”.

Это приводит к голоданию двигателя: ему не хватает горючего для работы на повышенных оборотах, в моментах нажатия педали акселератора или на переходных режимах.

Неисправная пружина регулятора становится причиной низкого давления горючего в топливной рампе, что приводит к понижению мощности двигателя, неполадкам в работе ЭБУ и неустойчивому функционированию мотора.

Загрязнение РДТ

Еще одна неисправность регулятора – его загрязнение и понижение пропускной способности. В этом случае двигатель глохнет вне зависимости от того, какой конкретно режим работы выбран.

При сильном загрязнении регулятора давление в системе резко возрастает, и это может привести к тому, что через уплотнительные детали и места соединения узлов будет выходить топливо. Производители транспортных средств всегда учитывают вероятность того, что производительность форсунок и топливного насоса со временем понизится.

Решается данная проблема посредством закачки большего объема топлива бензонасосом. Избыток горючего повышает давление в том случае, если он не может вернуться обратно в возвратную магистраль.

Заклинивание регулятора

Регулятор давления, расположенный в топливной рампе, с определенной периодичностью может начать заклинивать. Симптомами такой неполадки становятся перепады давления в системе и подергивания автомобиля.

Еще одни признаки неисправности регулятора давления топлива, которые не менее часто встречаются, – это банальный износ всех деталей: проще говоря, со временем клапан полностью отрабатывает собственный ресурс.

Срок эксплуатации данного элемента двигателя зависит от качества топлива, наличия в нем различных примесей, режима эксплуатации самого автомобиля и многих других факторов.

Диагностика регулятора давления топлива

По своим симптомам неисправность РДТ во многом схожа с неполадками топливного фильтра или бензонасоса.

Стоит сразу отметить, что если во время диагностики топливной системы были обнаружены неисправности именно РДТ, то оптимальным выходом из ситуации станет замена регулятора давления топлива.

Объясняется это тем, что замена отдельных частей, промывка и очистка устройства не вернут ему полноценной работоспособности. Учитывая то, что стоимость РДТ очень даже доступна и приемлема, то ремонт регулятора давления топлива просто нецелесообразен.

Провести диагностику РДТ своими руками можно одним из самых простых и эффективных способов: проверить в топливной системе давление горючего. Осуществляется это при помощи манометра. Замеряется оно на холостом ходу двигателя; манометр подключается параллельно с вакуумным шлангом между штуцером и топливным шлангом.

Произведенные замеры показывают колебания давления в системе. Оно должно увеличиваться, находясь при этом в пределах от 0,3 до 0,7 Бар. Если подобных показателей не было выявлено, то необходимо переподключить шланг регулятора давления топлива и повторно использовать манометр.

Пробка штуцера отворачивается для измерения давления топлива в торцевой части топливной рампы. В пробке имеется специальное уплотнительное кольцо: необходимо проверить его на целостность – оно не должно быть эластичным.

Если на нем все же имеются дефекты, то оно меняется либо по отдельности, либо совместно с пробкой.

Ремонт регулятора давления топлива

После того как будет завершена диагностика системы и проведен осмотр уплотнительного кольца, из штуцера выворачивается зонтик. Отвернуть его можно при помощи металлического колпачка вентиля.

К штуцеру после этого подключается шланг манометра, затем вся конструкция крепится при помощи хомутов. Замеры давления проводятся только при запущенном двигателе. Стандартные показатели давления должны составлять 2,9-3,3 кг/см2.

Затем от регулятора давления топлива аккуратно отсоединяется шланг, при этом фиксируются показания манометра: давление должно увеличиться до 70 кПа с 20 кПа.

Регулятор давления топлива меняется в том случае, если показатели остаются слишком низкими или равными нулю. Замена данной детали не представляет собой ничего сложного: ее можно произвести своими силами в обычном гараже.

Перед началом процедуры из системы питания двигателя стравливается все давление.

Для этого откручивается гайка, крепящая топливную трубку, после чего выкручиваются болты, которыми к топливной рейке крепится сам регулятор на большинстве автомобилей с инжекторными двигателями.

В дальнейшем из отверстия в топливной рейке аккуратно вынимается штуцер регулятора, после чего полностью демонтируется РДТ. Перед этим полностью отключается топливная трубка. Последний этап – монтаж в рампу нового либо исправного регулятора, после чего посредством манометра проверяется работоспособность и исправность всей топливной системы.

Перед установкой нового регулятора давления топлива специалисты рекомендуют промазывать уплотнительные кольца бензином: это облегчит монтаж новой детали. Аналогичную процедуру выполняют и при замене самих уплотнительных колец.

Регулятор давления топлива – ищем поломку и делаем замену сами + видео

Сначала необходимо узнать, где находится клапан (регулятор) давления топлива… А далее мы научимся непосредственно проверять его работу. Так что займемся этим как можно скорее, а там и наладить работу получится без проблем. Приступим.

Регулятор установлен на топливной рампе и необходим для поддержки определенного перепада давления. В него входят следующие детали: бак, форсунки, топливопривод и насос, переключатель и насос управляющего блока.

Принцип работы регулятора давления топлива можно представить таким образом: в самом начале работы насоса горючее покидает бак и проходит систему очистки в фильтре. После этого поступает в регулятор, здесь безостановочно держится однородный напор в системе.

В системе без рециркуляции эта деталь должна располагаться в баке. Функция ее остается такой же, она должна поддерживать давление топлива.

Неисправность регулятора давления топлива заметить можно по определенным проблемам авто. У вас может заглохнуть мотор на холостом ходу, или вы начинаете замечать, как двигатель во время движения теряет мощность.

Если при переключении передач ваш автомобиль плохо начинает ускоряться, проблема также может быть в регуляторе давления топлива. При движении, если возникают резкие рывки, двигатель начинает захлебываться или реакция на педаль газа практически отсутствует, все это предпосылки к поломке регулятора.

Самый распространенный симптом: когда резко повышается расход топлива. Для этого не надо даже производить какие-либо вычисления, вы сами заметите, как он стремительно увеличился.

Регулятор давления топлива – отчего он может сломаться?

Чтобы убедиться в неисправности, вы можете воспользоваться одним из способов проверки. Многие слесари могут вам рассказать самый простой и быстрый вариант, как проверить регулятор давления топлива с манометром, мы сделаем это чуть ниже.

Проблемы, как правило, происходят из-за того, что по истечении определенного времени пружина, которая держит давления в насосе, проседает. Тем самым она уже не создает необходимого напора, и в результате этого часть горючего возвращается обратно в бак, и, следовательно, снижается давление в топливной рейке.

В итоге мы имеем большой недостаток топлива и потерю мощности во время работы двигателя.

Также ряд проблем может возникнуть, если клапан давления начнет подклинивать. В данном случае давление в топливной рамке начнет резко меняться, это будет происходить не закономерно. Отсюда будет сразу заметна неустойчивая и ненадежная работа двигателя.

Вы сразу почувствуете дерганье при разгоне или одну их тех неисправностей, которые вы могли узнать выше. Итак, пришло время поэтапно разобрать, как же происходит замена регулятора давления топлива.

Сначала мы также рассмотрим, как провести проверку регулятора, а затем его снятие.

Как производится замена регулятора давления топлива?

Выделяем время, надеваем рабочую одежду и лезем под капот. Отворачиваем пробку штуцера, чтобы контролировать давление топлива на торце.

Воспользовавшись специальным металлическим защитным колпачком, аккуратно выверните из внутренней полости штуцера золотник. Дальше вам необходимо присоединить к нему шланг с манометром.

Закрепляем этот самый шланг на штуцере при помощи хомута. Дальше пускаем двигатель и проверяем давление, которое показано на манометре.

Давление, которое будет показывать прибор, не должно превышать 325 кПА. Затем отсоединяем вакуумный шланг от регулятора – давление по манометру будет увеличиваться.

По всем правилам оно должно увеличиться на 20 или 70 кПа. Если же увеличения не произошло, то вам просто необходимо будет заменить регулятор. Если увеличение происходит, то проверка регулятора давления топлива прошла успешно, и замену производить не имеет смысла. Теперь переходим к непосредственному снятию регулятора.

Первым делом необходимо снизить давление в системе питания. Потом мы плавно снимаем вакуумный шланг с регулятора давления топлива и отворачиваем гайку крепления трубки слива горючего. Она присоединена непосредственно к нему.

Далее выворачиваем два болта, которые служат для плотного крепления этого узла к топливной раме, и выводим штуцер из отверстия.

Теперь аккуратно, без лишних резких движений, снимаем регулятор с трубки слива топлива. Если вы не смогли снять уплотнительное кольцо вместе с ним, то снимите кольцо отдельно и сразу наденьте на регулятор, который будете устанавливать.

Иначе кольцо потеряется, и вам придется покупать новое, так как установка без этого кольца не имеет смысла. Теперь вам всего лишь осталось установить регулятор в обратном порядке.

Как правило, редко когда производят ремонт регулятора давления топлива, чаще всего бывает проще и дешевле произвести замену на новый.

Регулятор давления топлива: симптомы неисправности, проверка, ремонт

Регулятор давления топлива представляет собой мембранный клапан. С одного конца на него давит топливо, а с другого – пружина впускного коллектора.

На пониженных оборотах происходит открытие клапана, сопровождающееся сливом остаточного горючего из мотора в бак. При очередной подаче топлива происходит запуск насоса, проводящего жидкость сквозь фильтр.

На топливной рампе стоит специальный стабилизатор, задача которого – сохранять оптимальное давление в системе.

При поломке данного компонента мощность двигателя машины падает, ощущается неравномерность работы двигателя. Чтобы уберечься от этого, нужно систематично проводить проверку регулятора и своевременно реагировать на наличие симптомов повреждения устройства.

Признаки неисправности регулятора давления топлива

Если у машины заглох двигатель на холостом ходу или падает мощность мотора при движении, это могут быть симптомы неисправности регулятора давления топлива. Чаще всего сигналом поломки РДТ выступает внезапное увеличение расхода горючего.

Выделяют и другие признаки поломок:

• двигатель работает неравномерно;
• на холостом ходу останавливается работа мотора;
• внезапно повышается или понижается частота вращения коленвала;
• плохо работает система охлаждения;
• мотор ощутимо теряет мощность;
• при нажатии на педаль газа частично или полностью отсутствует отклик;
• двигатель будто захлебываться;
• слабое ускорение машины при переключении передач;
• автотранспорт начинает часто двигаться рывками;
• происходит стремительный расход топлива.

Наличие даже одного из таких признаков требует проверки состояния данного прибора.

Как проверить регулятор давления топлива?

Есть несколько несложных способов определить причины неполадок и дефективные компоненты:

1. Визуальный метод. Обычный осмотр без применения каких-либо сложных инструментов прекрасно подойдет для карбюраторных двигателей. Пережмите или отсоедините клапан и пронаблюдайте за струей горючего. Интенсивность потока топлива позволит выявить неисправность. Такой способ проверки по-своему эффективен, но на абсолютную точность рассчитывать не приходится.
2. Метод с использованием манометра. Поставьте манометр между топливным шлангом и штуцером. Для этого на время отсоединяется вакуумный шланг. Уровень давления должен измениться с 0,3 до 0,7 Бар. Если показатель давления не поменялся, повторите операцию с другим шлангом.
3. Метод пережатия шланга. Проверка регулятора давления проводится путем пережатия обратного шланга. Подсоединенный к топливной системе манометр должен выдать немедленную реакцию. Если мотор не развивает нормальные обороты, можно определить неработоспособность РДТ и без прибора. Запустите двигатель и пережмите обратный шланг. Затем отследите обороты и послушайте мотор. Если двигатель начал работать равномерно, то проблема кроется в неисправности регуляторного клапана, который необходимо заменить.

Как отремонтировать РДТ?

В рамках ремонта компонента нужно выполнить такие работы:

1. Посмотрите под капотом машины, где находится пробка штуцера, предназначенная для контролирования давление топлива. Открутите ее, затем посредством специального защитного металлического колпака аккуратно выкручивайте золотник внутри штуцера.
2. Подсоедините шланг с манометром и закрепите его на штуцере посредством хомута. После запуска мотора проверьте, чтобы показатель давления на измерительном аппарате не превышал 3,25 Бар.
3. Отсоедините вакуумный шланг от РДТ. Эта операция должна сопровождаться увеличением давления. Если ничего не происходит, ремонт регулятора давления топлива бесполезен, придется поменять элемент на новый.

Если отремонтировать деталь не удастся, приступаем к установке нового устройства.

1. Отсоедините вакуумный шланг. Давление начнет усиливаться. Понизив давление в системе питания, приступайте к извлечению вакуумного шланга. Потребуется раскрутить закрепляющую гайку на трубке топливного слива, где дизель или бензин сквозь топливный фильтр поступает к РДТ.
2. После выкрутки двух болтов, прикрепляющих устройство к топливной рампе, можно смело снимать регулятор с самой трубки сброса горючего. Оставшееся в рампе кольцо легко извлекается вручную и насаживается на регулятор перед монтажом.
3. Установите новый регулятор и произведите все предыдущие действия в обратной последовательности. Убедитесь в исправность нового прибора, только потом приступайте к полной сборке. По окончании установки произведите контрольную проверку функционирования и исправности устройства.

Заключение

Регулятор давления топлива – это мелкая, но весьма значимая деталь топливной системы автотранспорта. Если проводить осмотр регулятора давления топлива достаточно часто и вовремя его менять, можно избежать большого количества проблем.

Заменить прибор на новый – несложно и недорого. Большие финансовые потери станут следствием ремонта топливной системы, которая может полностью выйти из строя из-за нефункционирующего РДТ.

Как проверить регулятор давления топлива?

Регулятор давления топлива (РДТ) — это мембранный клапан, находящийся под давлением топлива с одной стороны и пружины впускного коллектора с другой. При снижении оборотов клапан открывается, вследствие чего остаток топлива сливается из двигателя в бак. Когда снова возникает необходимость в подаче топлива, запускается топливный насос, проводя жидкость через фильтр. Далее по цепочке находится установленный на топливной рампе регулятор, на протяжении всего процесса обеспечивающий поддержания надлежащего давления в системе.

Так выглядит РДТ ВАЗ 2110

Именно в поддержании постоянного давления в двигателях с рециркуляцией топлива и заключается работа РДТ. При отсутствии системы обратного отвода неиспользованного горючего в бак регулятор давления все равно требуется, но в данном случае давление будет меняться в зависимости от длительности впрыска.

Неисправный регулятор может создать определенные затруднения для нормального функционирования двигателя.

Пониженное давление в топливной системе не обеспечивает силовой агрегат достаточным количеством горючего, вследствие чего неизбежно падение мощности и нестабильная работа двигателя.

Излишнее давление тоже опасно — обрыв топливного шланга или заливание форсунок нельзя отнести к категории незначительных поломок.

Зачастую именно регулятор давления топлива является причиной подобных неисправностей, поэтому их нужно устранять по мере обнаружения, не дожидаясь очередного техосмотра или выхода из строя более серьезных и дорогостоящих элементов двигателя.

Регулятор давления топлива: признаки неисправности

Выход из строя регулятора давления топлива всегда сопровождается достаточно характерными симптомами, причем достаточно явными. О возникновении неисправности РДТ могут говорить следующие признаки:

• неровно работающий двигатель;
• глохнущий на холостых оборотах мотор и плохая реакция на нажатие акселератора;
• заметное снижение мощности и динамики;
• ощущение «захлебывающегося» двигателя при движении;
• завышенный расход топлива;
• протекание топливных шлангов даже при полном затягивании хомутов.

При проявлении описанных выше признаков неисправности необходимо проверить отдельные элементы двигателя, в том числе и регулятор давления топлива — нередко причиной неполадок становится именно он.

Механическая конструкция РДТ подразумевает его выход из строя на вполне понятных основаниях. Чаще всего неисправность регулятора возникает по следующим причинам:

1. Ослабление клапана и проявляющаяся вследствие этого нехватка давления. Клапан устанавливается на пружине, которая со временем имеет свойство просаживаться, тем самым пропуская топливо в бак постоянно. Двигателю не хватает горючего, и он просто не может выдать необходимую мощность.

2. Преграды для движения топлива. Это ситуация, обратная предыдущей: в данном случае клапан мешает движению горючего или полностью перекрывает ему проход к силовому агрегату. Двигатель в таком случае может заглохнуть в любой момент, а топливо начнет выходить из системы через любые доступные отверстия.

3. Подклинивание клапана. Обычно такая «болезнь» становится заметной при разгоне — автомобиль начинает дергать, а мощность двигателя падает и повышается скачкообразно.

Как правило, возникновение неполадок в работе регулятора давления топлива происходит за счет механических повреждений, например, изношенности элементов или их засорения. Независимо от причины неисправности, элемент придется менять — регулятор давления топлива не подлежит ремонту.

Иногда появление проблем не связано с самим регулятором, но очень тесно связано с его работой. Например, при использовании плохого горючего или пренебрежительном отношении к своевременному техосмотру автомобиля могут возникать неисправности, в том числе и связанные с функционированием топливной системы.

Нередки случаи приобретения изначально дефектного РДТ, неспособного выполнять свои функции. Если же этот фактор будет происходить на фоне несвоевременного обслуживания автомобиля, то проблемы неизбежно проявятся в самое ближайшее время.

Как проверить регулятор давления топлива

Регулятор давления топлива — это сугубо механический элемент, поэтому проверить его работоспособность при помощи электрических приборов невозможно.

Кроме того, стоит отметить тот факт, что РДТ не является разборным элементом, поэтому при обнаружении в нем неисправностей единственным выходом будет замена.

Больно ударить по кошельку такой ремонт не сможет — регуляторы стоят достаточно дешево, и ремонт (если бы он был возможен) обошелся бы значительно дороже.

Чтобы привести автомобиль в нормальное состояние, необходимо проверить РДТ на работоспособность. Существует несколько простых методов, позволяющих самостоятельно установить причины неполадок и устранить их, не прибегая к дорогостоящим услугам специалистов.

Первый способ — визуальный. Его можно использовать только на карбюраторных двигателях, поэтому на сегодняшний день этот метод практически не применяется.

Заключается такая проверка в следующем: необходимо пережать или отсоединить клапан и пронаблюдать за струей топлива. По интенсивности струи горючего и определяется неисправность.

Способ далеко не самый эффективный, нужной точности обеспечить он не в состоянии, поэтому использовать его не рекомендуется.

Второй способ дает точный результат и позволяет с уверенностью говорить о неисправности РДТ.

Для проверки потребуется манометр, который нужно установить в разрыв между штуцером и шлангом подачи топлива, отсоединив вакуумный шланг. При проверке давление должно расти с 0,3 до 0,7 Бар.

Отсутствие роста давления при такой проверке еще ни о чем не говорит, и операцию необходимо повторить с другим вакуумным шлангом.

Если же и в этом случае регулятор не выдает давления, то он явно неисправен и требует замены.

Подсоединяя манометр к топливной системе, можно воспользоваться еще одним методом проверки: просто пережать шланг, возвращающий неиспользованное топливо в бак. Стрелка манометра должна будет обязательно отреагировать на подобное обращение. Естественно, такой способ не подходит для проверки топливных систем, в которых используются металлические трубки или слишком короткие шланги.

Этот же способ позволяет выявить неполадку РДТ без использования манометра, если двигатель не развивает нормальные обороты. Пережав обратку при запущенном двигателе, необходимо отследить обороты и послушать двигатель — если его работа выровнялась, то проблема заключается в неисправном клапане регулятора, и его нужно менять.

Видео о том, как проверить неисправность регулятора давления топлива

Итог

Регулятор давления топлива — это небольшой, но достаточно важный элемент топливной системы автомобиля. Проверка регулятора давления топлива и его своевременная замена позволит избежать многих неприятностей.

Проверка РДТ осуществляется самостоятельно без каких-либо затруднений, как и его замена, а стоимость нового регулятора достаточно невысока — намного дороже обойдется топливо при завышенном расходе или ремонт топливной системы, ведь одна маленькая неполадка может стать причиной более опасных неисправностей.

Как проверить регулятор давления топлива? Диагностика РДТ своими руками

Здравствуйте. Сегодня поговорим о регуляторе давления топлива (РДТ). Вы узнаете, что такое РДТ, где он расположен и как проверить регулятор давления топлива в домашних условиях, то есть своими руками.

РДТ располагается на топливной рампе, задача этого устройства — поддерживать оптимальное давление в топливной системе независимо от рабочих режимов.

Как работает регулятор давления топлива?

РДТ выполнен в виде мембранного клапана, на который с одной стороны давит топливо, а с другой — пружина впускного коллектора. После разгрузки двигателя, клапан открывается, а неиспользованное топливо отправляется назад в топливный бак.

Как только включается топливный насос, происходит подача топлива из бака, затем его очищает топливный фильтр, дальше оно идет в регулятор давления, который на протяжении всего этого цикла “выравнивает” (поддерживает) оптимальное давление в топливной системе.

Эта задача является главной для РДТ, за счет постоянной поддержки давления в топливной системе обеспечивается правильная работа силового агрегата. В случае неисправного регулятора давления возникает недостаток давления, в результате чего меняется работа двигателя.

Если после проверки топливного насоса и топливных магистралей вы не обнаружили никаких неисправностей, то скорее всего, проблема заключается в РДТ.

Какие признаки неисправного регулятора давления топлива?

Неисправный РДТ можно обнаружить по следующим признакам:

• Двигатель работает нестабильно, глохнет на холостых;
• Плохая реакция двигателя на педаль “газа”;
• Мотор во время езды “захлебывается”;
• Снижается мощность двигателя и увеличивается.

Почему РДТ выходит из строя?

• Как правило, неисправность регулятора давления топлива сводится к тому, что клапан просто не способен удерживать необходимое давления. Это может происходить, например, из-за просадки пружины клапана. Из-за неисправной пружины, топливо обратно возвращается в бак, в итоге двигатель плохо запускается;
• Как вариант проблема может заключаться в затрудненном движении топлива или в случае образования закупорки;
• Нередко причиной становится подклинивающий клапан. Изменение давления происходит неравномерно, в итоге происходят перебои в подаче топлива и как результат — машина дергается. Особенно это чувствуется при наборе скорости, во время разгона.

Проверка регулятора давления топлива своими руками

Перед тем как проверить РДТ хочу отметить, что существует несколько способов проверки. Самый старый способ — пережать или отключить «перепускной клапан» и понаблюдать за струей. Этот метод использовали еще наши деды и отцы на своих ВАЗах и ГАЗах, однако с появлением инжекторных двигателей этот способ перестал быть актуальным.

Наиболее популярный и эффективный способ проверки давления в топливной системе — при помощи манометра.

Для проверки давления в РДТ при помощи манометра необходимо завести двигатель и подключить манометр между штуцером и топливным шлангом.

Двигатель должен работать на холостых, а вакуумный шланг должен быть отсоединенным. Во время измерения давление в системе должно увеличиваться от 0,3 до 0,7 Бар.

Более детально том как правильно проверить регулятор давления топлива вы можете узнать в представленном ниже видео. Как проверить регулятор давления топлива-  видео:

В случае если во время измерения вы не заметили никакого роста давления – поменяйте вакуумный шланг, затем повторите попытку.

Если и это не помогло и регулятор показывает “0” давление, можно сделать заключение о неисправности РДТ.

Замена регулятора давления топлива — единственный способ решить эту проблему, ремонту эта деталь не подлежит!

Текст принадлежит: http://vopros-avto.ru/

Проверка исправности регулятора давления топлива в топливной рейке, не снимая с автомобиля

Задача регулятора давления топлива в топливной рейке довольно простая – сбрасывать давление путём перепускания топлива из рейки. Данный процесс на системах Common Rail регулируется при помощи компьютера, таким образом, чтобы узнать, есть ли неисправность в данном устройстве – необходимо обладать параметрами для проверки.

Когда стоит проверять регулятор давления?

• Машина плохо заводится на горячую, либо на холодную (Зависит от марки, модели, двигателя и года выпуска машины)
• Под нагрузкой автомобиль переходит в аварийный режим работы;

Происходит это потому, что насос не успевает накачивать топливо в систему. Например, предполагаем, что кантик прилегания внутри или  запорный клапан промыло стружкой. Таким образом, меняются параметры устройства.

По тест-плану он должен пропускать меньше, но пропускает больше. Таким образом, насосу не хватает производительности, чтобы поддержать нужное давление в топливной системе.

Компьютер будет указывать на неисправность насоса, но на самом деле проблема может крыться в регуляторе.

Проверка регулятора официалами

Проверка регулятора давления топлива на официальных BOSCH-сервисах или других официальных сервисах выглядит таким образом.

• Регулятор снимается вместе с топливной рейкой;
• Затем, регулятор необходимо установить на стенд;
• Затем, подключается управление, трубки подачи высокого давления.

В зависимости от сигнала, клапан будет менять своё положение, а с помощью трубки высокого давления будет накачиваться топливо. В сервисах присутствует свой тест-план и характеристики, которых в свободном доступе нет. С помощью них можно узнать, в каком положении и какое количество топлива может перепускаться.

Проверка регулятора, не снимая с автомобиля

Как проверить регулятор давления быстро, не снимая с автомобиля? Как ни странно, сделать это очень просто и в умелых руках даже не потребуется помощь мастера. К каждому регулятору по рейке подводится путь к сбросу топлива.

Конструкция простая – высокое давление в рампе, сбоку имеется штуцер, с помощью которого сбрасывается в обратку лишняя соляра, которую сбрасывает регулятор. Но, на стартере не должно ничего сбрасываться.

Если устройство сбрасывает топливо на стартере – это говорит о его промывке и неисправности.

Аналогичные регуляторы и аварийный режим

Проверить, переходит машина в аварийный режим из-за регулятора или нет также можно. Для этого необходимо переставить любой аналогичный регулятор в машину, который схож по конструкционным особенностям с вашим.

Такая возможность обусловлена очень умной системой, которая регулирует давление при помощи электромагнита. Компьютер управляет клапаном при помощи силы тока на этот магнит.

Чем больше даётся ток, тем больше открывается крышка регулятора. И так будет происходить до тех пор, пока регулятор не увидит в рейке нужное давление.

Поэтому, вне зависимости от датчика, он все равно будет наращивать, чтобы получить необходимые параметры работы.

Нашим СТО проводились такие работы и соответственно, устанавливались разные регуляторы на машины. Например, регулятор с мерседеса может подойти даже на Renault Trafic. Чтобы проверить исправность, достаточно лишь снять обратку клапана регулятора и крутить стартером. Не должно быть никакой обратки.

Как проверить регулятор давления топлива? Самостоятельная диагностика РДТ

В этой статье я расскажу о том, что такое регулятор давления топлива (РДТ), где он находится, а также о том, как провести его диагностику своими руками.

Регулятор давления расположен на топливной рампе, его задача заключается в том, чтобы поддерживать правильное давления в топливной системе при разных рабочих режимах.

Как работает регулятора давления топлива?

Регулятор давления представляет собой мембранный клапан, с одной стороны на нее воздействует топливо, с другой — пружина впускного коллектора. Когда мотор выходит из нагрузки, происходит открытие клапана, после чего неиспользованное топливо возвращается обратно в топливный бак.

После включения топливного насоса, топливо подается из бака, проходит очистку в топливном фильтре, затем поступает в регулятор, который во время этого цикла поддерживает правильное давление в топливной системе. Главной задачей РДТ является поддержание оптимального давления в топливной системе и обеспечение правильной работы двигателя.

Из-за недостатка давления, работа двигателя меняется, если вы проверили насос, топливопровод и не обнаружили нарушений, скорее всего проблема в регуляторе давления топлива.

Признаки неисправного РДТ:

Причины неисправности регулятора давления топлива

1. Клапан не может удержать необходимого давления.

   Причина может заключаться в просадке пружины клапана, в результате он возвращает топливо обратно в бак, из-за чего двигатель заводится плохо;

2. Затруднен ход топлива или произошла полная закупорка;
3. Клапан подклинивает. Давление изменяется неравномерно, в результате чего машина начинает дергаться особенно во время разгона.

Как проверить регулятор давления топлива, то есть диагностика РДТ своими руками

Есть несколько способов, как проверить РДТ в домашних условиях.

Одним из самых “древних” вариантов проверки является — пережатие или отсоединение «перепускного клапана», при этом ведется наблюдение за силой струи.

Такой способ проверки регулятора давления топлива практиковали еще наши деды на первых ВАЗовских моделях. После того как на смену карбюраторам пришли инжекторы способ стал неактуальным.

Самый верный и эффективный способ проверить давление в топливной системе — использовать манометр.

Для того чтобы измерить давление РДТ в двигателе на холостых оборотах необходимо подключить манометр между штуцером и топливным шлангом, при этом нужно отсоединить вакуумный шланг. Во время проведения замеров давление в системе должно возрастать от 0,3 до 0,7 Бар.

Более подробно о том как проверить РДТ вы узнаете посмотрев тематическое видео Как проверить регулятор давления топлива:

Если же во время замеров вы не увидели роста – замените вакуумный шланг и повторите процедуру. Если же и это не дало результатов и РДТ по прежнему показывает нулевое давление, можно сделать вывод о неисправном регуляторе давления топлива. РДТ не подлежит ремонту, поэтому его нужно заменить.

Регулятор давления топлива.Вопрос. — logbook Mitsubishi Lancer 2004 on DRIVE2

Сидел в машине, ждал человечка и думал о предстоящем замере давления топлива в системе. Все уже приготовил осталось обзавестись временем… Так вот, после измерения давления на работающем двигателе его нужно замерить и на заглушенном.

По истечении определенного времени оно должно сохраняться в системе, что обеспечивает быстрый пуск после стоянки и позволяет не прокачивать (заполнять) топливную магистраль заново топливом. У меня запускается двигатель не с первого оборота, а причиной может быть как раз низкое остаточное давление или его полное отсутствие.

Основные причины падения могут быть из-за пропуска топливных форсунок и если не держит Регулятор Давления Топлива (РДТ). Если форсунки просто так за 2 минуты не проверишь, то РДТ как мне казалось можно. РДТ в моем случае может являться и причиной обедненной смеси (если клапан всегда открыт), так что пробую проверять. Идея, которая меня посетила, не дала спокойно сидеть, и я полез в багажник.

Можно конечно было сначала замерить остаточное давление и убедиться, что оно падает или наоборот держится, возможно и нет необходимости РДТ проверять, но я не смог удержаться, тем более нужно всего пару минут да и сидеть скучно.

Подумал, что можно установить сразу после стальной трубки обратки вазовский прозрачный фильтр, который у меня валяется в багажнике и наблюдать идет ли бензин в обратку или нет. Как вариант просто скинуть шланг и в случае недержания у клапана залить все бензином и замочить руки, что меня не устраивает, так что ставлю фильтр исполняющий роль смотрового окошка.

Что я хотел увидеть? Нахватавшись верхушек в интернете я был уверен, что на холостых должно быть сухо т.к. давление срабатывания клапана выше 3кг, а давление на хх у нас составляет по букварю не ниже 2.65кг. Предположим, оно будет выше, пусть 2.9кг, клапан должен быть закрытым. Так же после остановки двигателя думал сброса бензина не будет, а вот при нагрузке клапан открывается и спускает лишний бензин назад в бензобак.

• Инсталлируем:
• Тестируем, запускаю двигатель:
• Фильтр мгновенно заполнился, да и по ощущениям давит через клапан по полной, будто он не держит совсем.

Возникает вопрос- либо я начитался бреда, либо затупил и о работе РДТ понял все так как хотелось мне (ошибочно), либо у меня он действительно не держит и льет прямотоком назад в бак.Симптом пропуска бензина у меня есть – при скорости выше 120км.ч. машина дальше разгоняться практически не хочет, грешу на регулятор, что он не держит и давление в системе ниже положенного.

Возможно засран топливный фильтр и насос не может продавить нужное кол-во топлива.

1. В общем я запутался, кто в теме по работе регулятора разъясните, киньте толковую ссылочку. В любом случае давление в системе в скором будущем замерю и станет многое понятно, но пока не дошли руки интересно …
2. ДОПОЛНЕНИЕ.
3. Вот накопал немного:
4. Описание функций регулятора давления подачи топлива:

При различных режимах работы двигателя, например, на холостом ходу, требуется немного топлива, тогда как при полной нагрузке — значительно больше. Такая потребность регулируется с помощью регулятора давления.

В зависимости от потребности регулятор давления поддерживает низкое или высокое давление подачи топлива. Основной информацией при регулировке давления служит разрежение во впускном коллекторе. Благодаря ему нагружается мембрана регулятора давления.В режиме холостого или принудительного холостого хода во впускной трубе создается давление разрежения.

На величину давления разрежения от номинального значения снижается давление подачи топлива. Номинальное значение давления выбито на корпусе регулятора.

• При полной нагрузке разрежение во впускной трубе примерно равно нулю, регулятор давления поддерживает давление топлива, равное выбитому на корпусе номинальному значению.
• Описание функционирования топливного насосаДля обеспечения функционирования регулятора давления при любых режимах работы топливный насос должен всегда обеспечивать более высокое давление, необходимое для функционирования регулятора давления.
• Описание функционирования поддержания давления:

При нулевой подаче (двигатель выключен) закрывается регулятор давления, и давление подачи топлива во впускной трубе поддерживается продолжительное время. В топливном насосе закрывается обратный клапан. Благодаря таким мерам поддерживается давление в системе подачи топлива, и, тем самым, сокращается время пуска.

Рекламации: Нарушение динамики двигателя, недостаток мощностиЗапустить двигатель на холостом ходу и замерить давление подачи топлива.Отсоединить вакуумный шланг от регулятора давления топлива. Тем самым симулируется режим “полной нагрузки”. При этом измеряемое значение в зависимости от двигателя должно возрастать на 0,4-0,7 бар. Измеренное значение записать.

Если возрастание не происходит, следует заменить вакуумный шланг и повторить последний шаг проверки. Если возрастание опять не наблюдается, заменить регулятор давления.Снова начать проверку и записать измеренное значение.Сравнить результат измерения со значением, выбитым на корпусе регулятора давления.

ОценкаРезультат измерения ниже номинального значения на -0,2 бар:• Сужено сечение трубопровода подачи топлива или засорен топливный фильтр.• Не в порядке электропитание топливного насоса, например, большое переходное сопротивление в штекерном соединении (коррозия) электропроводки автомобиля и топливного насоса.

Результат измерения выше номинального значения на+ 0,2 бар:• Отключить двигатель, затем пронаблюдать за измеряемым значением;• Если оно снизилось до номинального значения (допуск по номинальному значению+ /- 0,2 бар, значит сужены или засорены трубопроводы слива топлива. Проверить трубки на изломы и, если их нет, то заменить сливные трубопроводы.

• Если результат измерения остается слишком высоким, значит неисправен регулятор давления. Кроме этого, существует вероятность полного перекрывания слива. Тогда при снятии регулятора давления выступило бы топливо под действием давления! Поэтому заранее приготовив ветошь, собрать и отправить выступающее топливо на утилизацию.

Если имеет место засорение трубопровода, то менять следует его, а не регулятор давления.Рекламации: Затруднения при пускеПроверить падение давления:Дать двигателю поработать на холостом ходу и выключить. Записать измеренное значение в режиме выключения двигателя. Примерно через 20-30 минут снова снять показание в режиме выключения двигателя.

Если измеряемая величина упала больше, чем на 0,5 бар, то следует провести следующую проверку.Запустить двигатель, подождать нагнетания давления, выключить двигатель и сразу пережать шланг подвода непосредственно перед манометром. Результат измерения записать. Примерно через 20-30 минут снова снять показание в режиме выключения двигателя.

ОценкаТеперь результат измерения снизился менее, чем на 0,5 бар:• Если обнаружатся дефекты в трубопроводах подачи, в сливном трубопроводе или неисправности напорного (обратного) клапана в топливном насосе, то проверить все детали, при необходимости, заменить.Измеряемая величина снова снизилась более, чем на 0,5 бар;

• Заменить регулятор давления.

Примечания:При работе двигателя со снятым вакуумным шлангом во время проведения проверки в ЗУ неисправностей ЭБУ могут быть занесены сообщения о неисправностях. Сообщения о неисправностях “Регулировка состава рабочей смеси с лямбда-зондом неправильна” или “Регулировка состава рабочей смеси с лямбда-зондом на пределе” по окончании проверки следует стереть.

Проверка исправности регулятора давления топлива в топливной рейке, не снимая с автомобиля

Современная дизельная топливная система Common rail оснащена одним или несколькими регуляторами давления топлива. Их задача – поддерживать заданое давления путём перепускания топлива из рейки. Данный процесс на системах Common Rail регулируется при помощи компьютера и датчика давления.

Когда стоит проверять регулятор давления?

• Двигатель плохо заводится на горячую, либо на холодную (Зависит от марки, модели, двигателя и года выпуска авто)
• Под нагрузкой автомобиль переходит в аварийный режим работы
• Загорается чек или спираль накала во время езды

Проверка регулятора давления на стенде

Проверка регулятора давления топлива на специализированных дизельных сервисах выглядит таким образом:

1. Регулятор снимается вместе с топливной рейкой.
2. Устанавливается на специальный стенд.
3. Подключается управление, трубки подачи высокого давления.
4. Проверяются фактические параметры и сравниваются с заданными.

В зависимости от модуляции сигнала, клапан будет менять своё положение, а насос постоянно качать давление в рейку. В стендах присутствует свой тест-план и рабочие характеристики, которых в свободном доступе нет. С помощью них можно узнать, в каком положении и какое количество топлива перепускается и сравнить с таргетными параметрами.

Проверка регулятора, не снимая с автомобиля

Как проверить регулятор давления быстро, не снимая с автомобиля?

На некоторых моделях автомобилей можно частично проверить регулятор без демонтажа с автомобиля.

Процесс такой: Отключаем трубку обратки от топливной рейки, глушим трубку, пробуем запустить двигатель. Если устройство сбрасывает топливо на стартере – это говорит о его промывке и неисправности, что можно сопоставить с проблемой запуска. Если неисправность автомобиля проявляется только в ходу, тогда этот метод пользы не принесет.

Проверка регулятора методом подмены

Третий метод тоже существует. Его может использовать тот, у кого отсутствует аппаратное обеспечение для проверки, но есть возможность просто поменять регулятор на заведомо рабочий или новый.

Мы рекомендуем не затягивать с диагностикой и при необходимости заменой регулятора давления топлива. Своевременная диагностика поможет избежать дорогостоящего ремонта топливной аппаратуры в будущем.

Проверка регулятора давления топлива в Киеве

При заказе вы получаете персонального менеджера который обеспечит максимально быстрое выполнение всех необходимых задач

Заказать проверку

Почему наша диагностика — пожалуй, лучшая в Киеве?

ОПЫТ МАСТЕРОВ

Мы с 2013 года заниамемся диагностикой и ремонтом дезельных автомобилей

ОБОРУДОВАНИЕ

У нас есть все необходимое оборудованиея для диагностики любого агрегата дизельного автомобиля

АЛГОРИТМ ПРОВЕРКИ

Диагностика проходит на современных стендах, с помощью которых каждый регулятор можно проверить в реальных условиях, так, как будто бы он установлен в машину.

Нужна консультация?

Наш специалист вам перезвонит!

Признаки неисправности регулятора давления топлива

Диагностика и ремонт4 февраля 2018

Топливная магистраль и рампа инжектора, питающего форсунки двигателя, работают под давлением порядка 3 Бар. Поскольку подачей бензина занимается электрический насос, в системе задействован специальный клапан, ограничивающий напор горючего. Иначе распылители станут протекать, а мотор – захлебываться переобогащенной смесью. Чтобы избежать проблем с топливоподачей, нужно своевременно диагностировать признаки неисправности регулятора давления топлива (сокращенно – РДТ) и знать способы ее устранения.

Зачем нужен регулирующий клапан?

Система топливоподачи большинства легковых автомобилей предусматривает непрерывную работу электробензонасоса. Он постоянно нагнетает бензин в топливную магистраль и рампу, поднимая давление до максимума (5–7 Бар в зависимости от марки авто). Но такая производительность нужна только при повышенной нагрузке на двигатель, когда он развивает большие обороты и потребляет много горючей смеси. В обычном режиме достаточно напора топлива на форсунках 3–3,5 Бар.

Мембранный клапан давления топлива, устанавливаемый в систему питания мотора после бензонасоса, выполняет 3 основных функции:

1. Ограничивает напор горючего в магистрали при невысоких нагрузках на двигатель, сбрасывая излишки обратно в бак по отдельной трубке.
2. Когда потребление бензина силовым агрегатом возрастает, обратка частично либо полностью перекрывается регулятором. Таким способом клапан поддерживает минимальное давление, необходимое для нормальной работы мотора.
3. Поддержание давления в течение длительного времени после остановки силового агрегата.

Без РДТ насос бы «продавливал» запорные механизмы форсунок и бензин протекал внутрь цилиндров бесконтрольно. Вдобавок регулятор предохраняет магистраль от протечек на соединениях, которые неизбежно появятся от воздействия сильного напора.

Принцип работы РДТ

Устройство клапана и принцип действия зависит от типа топливной системы конкретного автомобиля. Существует 3 способа подачи бензина из бака к форсункам:

1. Насос вместе с регулятором установлен внутри бака, горючее подается к двигателю по одной магистрали.
2. Подача бензина осуществляется по одной трубке, возврат – по другой. Обратный клапан топливной системы находится на распределительной рампе.
3. Схема без механического регулятора предусматривает электронное управление бензонасосом напрямую. В системе присутствует специальный датчик, регистрирующий давление, производительность насоса регулирует контроллер.

В первом случае обратка совсем короткая, поскольку клапан и электронасос сблокированы в единый узел. РДТ, стоящий сразу после нагнетателя, сбрасывает в бак лишний бензин, а необходимый напор поддерживается во всей подающей магистрали.

Справка. Первая схема с регулятором внутри бензобака внедрена на всех автомобилях ВАЗ российского производства.

Второй вариант используется в большинстве иностранных авто. Клапан, встроенный в топливную рампу, перепускает излишки горючего в обратку, ведущую в бак. То есть, к силовому агрегату проложено 2 бензиновых трубки.

Третью схему рассматривать бессмысленно – там вместо регулятора функционирует датчик, чья работоспособность проверяется с помощью компьютера, подключаемого к диагностическому разъему.

Простой клапан давления топлива, устанавливаемый в блоке бензонасоса, состоит из таких элементов:

• цилиндрический корпус с патрубками для подключения подающей и обратной линии;
• мембрана, соединенная с запирающим штоком;
• седло клапана;
• пружина.

Величина напора в подающей магистрали зависит от упругости пружины. Пока большая часть горючего уходит в цилиндры (высокая нагрузка на мотор), она удерживает мембрану и шток клапана в закрытом состоянии. Когда обороты коленчатого вала и потребление бензина снижается, давление в сети возрастает, пружина сжимается и мембрана открывает клапан. Начинается сброс горючего в обратку, а оттуда – в бензобак.

Установленный в рампе регулятор давления топлива работает по аналогичному принципу, но быстрее реагирует на изменение нагрузки и расхода бензина. Этому способствует подключение дополнительного патрубка элемента к впускному коллектору. Чем выше обороты коленвала и разрежение со стороны пружины, тем сильнее мембрана придавливает шток и закрывает проход горючему в обратную линию. Когда нагрузка снижается и обороты падают, разрежение уменьшается и отпускает шток – открывается проток в обратку и начинается сброс лишнего бензина в бак.

Симптомы неисправности элемента

Горит «Check» на приборной панели

Чек может загореться по разным причинам, одной из которых может быть неисправность РДТ. Для более точного выявления поломки рекомендуется использовать диагностическое оборудование, в простонародье – «автосканер». На рынке очень большое количество подобных устройств, мы же рекомендуем обратить внимание на сканер корейского производства Scan Tool Pro Black Edition.

Данный сканер находится в бюджетном сегменте, но в то же время способен диагностировать не только двигатель, но и другие узлы автомобиля (srs, abs, esp, подушки, трансмиссию и т.д.). После диагностики с его помощью на неисправность с РДТ укажет код ошибки P0089. Однако данная ошибка также может возникнуть при засорении топливной сетки, фильтра или топливопроводов. Поэтому их тоже следует осмотреть, после чего приступить к детальному осмотру РДТ.

Два вида поломки РДТ

В процессе эксплуатации машины автолюбитель может столкнуться с двумя видами поломки РДТ:

1. Падение давления в рампе ниже допустимого – регулятор направляет большую часть топлива по обратной линии в бензобак.
2. Рост напора до максимума – элемент не пропускает горючее в обратку.

Примечание. Как правило, первая неполадка сопровождается быстрым падением давления в системе после отключения электробензонасоса.

Отследить признаки первой неисправности довольно просто – силовому агрегату катастрофически не хватает топлива для нормальной работы на всех режимах. Симптомы проявляются следующим образом:

• холодный пуск затруднен, двигатель работает крайне нестабильно, пока не прогреется;
• «провалы» в процессе разгона и рывки при движении в гору;
• автомобиль часто глохнет на холостом ходу;
• расход бензина на 100 км увеличивается.

Повышенный расход топлива объясняется действиями водителя, пытающегося компенсировать недостаток горючей смеси нажатием педали акселератора. Ездить в подобном режиме довольно сложно – лучше не откладывая проверить регулятор давления топлива на работоспособность.

Когда клапан не перепускает излишки горючего в бак, наблюдаются такие последствия:

1. Из-за слишком высокого напора со стороны рампы форсунки начинают протекать и заливать цилиндры чистым бензином, а не рабочей топливовоздушной смесью.
2. Мотор плохо заводится «на горячую», выбрасывает черный дым из выхлопной, иногда слышатся хлопки в выпускном коллекторе. Причина – вспышки несгоревшего топлива.
3. Заметно увеличивается расход.
4. На стыках топливных патрубков могут наблюдаться протечки, ощущается резкий бензиновый запах.

Практический опыт показывает, что недостаток топливной смеси проявляется чаще, нежели переизбыток. То есть, наиболее распространенная неполадка РДТ – слив бензина в обратный патрубок и бак.

Причины и способы устранения неполадок

При обнаружении вышеперечисленных признаков следует проверить работоспособность РДТ одним из предлагаемых способов:

• измерьте давление в топливной рампе, его величина должна составлять не менее 3 Бар;
• отыщите шланг обратки и аккуратно передавите его пассатижами на работающем моторе;
• отключите от регулятора вакуумный патрубок, ведущий от коллектора.

Самый надежный способ – измерение с помощью манометра. Прибор подключается к штуцеру на топливной рампе, проверка выполняется на работающем двигателе. Если давление ниже 3 Бар, дополнительно проверьте бензонасос – возможно, агрегат потерял производительность. Для диагностики понадобится тройник с манометром, врезанный в подающую линию. Если насос дает 3 Бар и больше, меняйте РДТ.

Причины потери работоспособности клапана выглядят так:

• пружина потеряла упругость и позволяет мембране перепускать топливо при невысоком напоре;
• загрязнение некачественным бензином;
• заклинивание штока.

В силу особенностей конструкции (корпус элемента завальцован) ремонт регулятора давления топлива в большинстве случаев невозможен, деталь придется менять. Вариант промывки и продувки помогает лишь при засорах внутри элемента.

Передавливание обратной линии делается на холостых оборотах мотора, желательно – «на холодную». Если работа двигателя стабилизировалась, существует проблема с РДТ или насосом. Чтобы определить «виновника», все равно потребуется измерить давление на подаче. Снятие вакуумной трубки от коллектора пробуйте делать на повышенных оборотах – если клапан пришел в негодность, поведение силового агрегата не изменится.

Признаки неисправности регулятора давления топлива

Регулятор давления топлива является элементом системы питания инжекторного двигателя, который позволяет поддерживать необходимое давление горючего в топливных форсунках на разных режимах работы ДВС. Другими словами, от исправности регулятора давления топлива (РДТ) зависит общая производительность форсунок и стабильность работы мотора.

С учетом того, что регулятор давления фактически является мембранным клапаном, выход данного элемента из строя может сильно влиять на работу двигателя. В этой статье мы рассмотрим принцип работы регулятора, выделим основные признаки его неисправностей, а также поговорим о том, как проверить регулятор давления топлива.

Содержание статьи

Для чего нужен регулятор давления топлива

Как уже было сказано выше, указанный регулятор поддерживает нужное давление горючего, необходимое для нормальной работы форсунок с учетом того или иного режима работы силового агрегата. Другими словами, РДТ влияет на количество и интенсивность подачи топлива, которое попадает через форсунки в цилиндры мотора.

Если просто, количество топлива, подаваемого в двигатель в момент впрыска, зависит от того давления, которое создается внутри топливной рампы (рейки), а также от длительности импульса для открытия форсунки и разряжения во впускном коллекторе.

Для более точного дозирования и поддержания постоянного давления используется мембранный клапан-регулятор, который испытывает с одной стороны давление горючего, а с другой на него воздействует усилие пружины. РДТ используется в системах питания, где присутствует так называемая «обратка». Местом установки регулятора является топливная рампа. Также указанный элемент может быть расположен в топливном баке, при этом подобные системы обратной магистрали не имеют.

• Давайте сначала остановимся на распространенной схеме, в которой регулятор находится в топливной рейке. Работает элемент по следующему принципу: топливный насос нагнетает горючее из топливного бака по магистрали. Полученное давление горючего воздействует на регулятор. Само устройство имеет две камеры (пружинная камера и камера для топлива), которые разделены мембраной. На мембрану с одной стороны давит топливо, которое попадает в регулятор через специальные отверстия для впуска, а с другой присутствует давление пружины и давление впускного коллектора. Если давление горючего оказывается сильнее усилия пружины и давления во впуске, тогда регулятор приоткрывается, в результате чего происходит сброс части топлива в «обратку». По обратной магистрали горючее возвращается назад в топливный бак.
• В системах без обратной магистрали регулятор обычно расположен прямо в баке. К преимуществам можно отнести отсутствие дополнительного трубопровода. На форсунки реализована подача нужного количества горючего прямо из бака, то есть лишнее топливо не попадает в подкапотное пространство, а также нет необходимости доставлять его обратно в бак. Это также позволяет говорить о меньшем нагреве топлива и обеспечивает ряд дополнительных плюсов в виде менее интенсивного испарения.

Еще одним вариантом регулировки давления является электронная схема, которая конструктивно не имеет механического регулятора. Давление топлива в таких системах контролируется электробензонасосом, на котором электронная система управления определяет напряжение, регулирует количество подаваемого горючего и т.д. Данное решение (датчик регулятора давления топлива) позволяет уменьшить степень нагрева топлива, обеспечивает максимальную экономичность.

Топливный насос осуществляет подачу к форсункам строго определенного количества горючего применительно к конкретным условиям и режимам работы ДВС. Добавим, что в указанной системе дополнительно присутствует клапан сброса избыточного давления, что позволяет избежать его повышения до критической отметки.

Неисправности регулятора давления топлива

Проблемы в системе питания двигателя могут быть разными. По этой причине во время диагностики необходимо учитывать определенные признаки неисправности регулятора давления топлива.  Чаще всего главными симптомами считаются такие, когда двигатель не набирает обороты и не развивает полную мощность, а также глохнет на разных режимах работы.  В списке основных признаков специалисты отмечают:

• неустойчивую работу на ХХ, агрегат глохнет на холостых;
• потерю мощности, заметное повышение расхода топлива;
• замедленные реакции на нажатие педали газа;
• рывки и провалы во время разгона, в момент перегазовки;
• автомобиль не разгоняется, не набирает обороты;

Отметим, что неисправность РДТ на бензиновых авто напоминает по симптомам распространенные проблемы с топливным насосом или его сетчатым фильтром. По этой причине во время определения неисправностей системы питания необходима обязательная проверка регулятора давления топлива.

Другими словами, если машина глохнет на холостом ходу, пропала мощность двигателя, появились провалы, автомобиль дергается во время разгона или в момент переключения передачи, отмечен значительный расход горючего, тогда дело может быть не только в сетке бензонасоса, моторчике или его реле, но и в регуляторе давления топлива.

Неполадки регулятора обычно сводятся к тому, что пружина теряет нужное усилие, в результате чего горючее преждевременно сливается в «обратку», а двигателю попросту не хватает топлива в момент нажатия на газ и повышения оборотов, а также на переходных режимах. Получается, давление в топливной рампе при неисправной пружине регулятора давления топлива низкое, в результате чего двигатель работает неустойчиво, снижается мощность мотора, ЭБУ не способен правильно корректировать состав смеси для различных режимов работы и т.п.

Также стоит отметить, что возможно и снижение пропускной способности, а также закупорка РДТ. При такой неисправности двигатель глохнет независимо от режима работы ДВС. Если регулятор сильно забит, тогда давление в системе растет и горючее начинает выливаться через уплотнительные элементы в местах соединений. Дело в том, что производители автомобилей всегда учитывают вероятность снижения производительности насоса и форсунок. Для решения задачи бензонасос всегда качает топливо «с запасом». Если слив в возвратную магистраль по каким-либо причинам затруднен, тогда избытку горючего не удается вернуться в топливный бак, давление в результате растет.

Еще возможны сбои в работе РДТ, когда регулятор давления в топливной рампе начинает заклинивать с определенной периодичностью. В таких случаях в системе топливоподачи возникают перепады давления, машина начинает дергаться. Добавим, что к наиболее частым причинам выхода регулятора из строя, в результате чего проявляются признаки неисправности регулятора давления топлива на дизеле или бензиновом авто, также относят износ самих материалов внутри устройства, то есть клапан со временем просто отрабатывает свой ресурс. На срок службы и состояние регулятора влияет качество топлива и содержание различных примесей в нем, длительный простой транспортного средства без запуска двигателя и т.д.

Проверка и замена регулятора давления топлива

Как видно, неисправность регулятора давления имеет симптомы, очень схожие с неисправностями  бензонасоса или забитым топливным фильтром. В самом начале отметим, что если во время проверки обнаружены неполадки данного элемента, тогда предпочтительна замена РДТ на новый. Дело в том, что замена отдельных частей, попытки очистки и другие манипуляции часто не позволяют вернуть устройству должную работоспособность. Если учесть, что цена регулятора давления топлива является вполне доступной, тогда любые попытки ремонта можно считать нецелесообразными.

Для самостоятельной проверки регулятора своими руками можно воспользоваться одним из доступных способов. Наиболее простым и достаточно эффективным считается решение проверить давление в топливной системе при помощи манометра (подойдет шинный манометр). Чтобы замерить давления регулятора на холостом ходу, манометр подключается между топливным шлангом и штуцером, параллельно отсоединяется вакуумный шланг.

Замеры должны показать изменение давления в системе в определенном диапазоне. Давление горючего должно увеличиваться, находясь в рамках от 0.3 — 0.7 Бар. Если такого не произошло, тогда для начала можно попробовать осуществить замену вакуумного шланга, после чего повторить замеры. Чтобы проверить давление топлива на торцевой части рампы понадобится выполнить отворачивание пробки штуцера. В указанной пробке также имеется специальное кольцо для уплотнения. Указанное кольцо следует проверить на целостность, элемент должен оставаться эластичным. Если есть дефекты, тогда кольцо или всю пробку сразу также нужно поменять.

1. После осмотра кольца можно вывернуть зонтик из штуцера. Многие водители для отворачивания пользуются металлическим колесным колпачком вентиля. Теперь шланг и подключенный к нему манометр нужно соединить со штуцером, после чего конструкция закрепляется дополнительно при помощи хомутов. Далее мотор можно запустить и произвести замеры. В норме показатели должны составлять около 2.9-3.3 кгс на см2. После можно отсоединить шланг от РДТ, наблюдая за показаниями манометра. Показатель давления должен увеличиться от 20 до 70 кПа.
2. В том случае, если регулятор давления топлива по-прежнему выдает низкий или нулевой показатель, тогда можно задуматься о замене устройства. Поменять РДТ не является сложной задачей, то есть замену можно выполнить самому в условиях гаража. В начале процедуры нужно «стравить» давление в  системе питания двигателя.  Для решения задачи необходимо открутить гайку, при помощи которой  крепится топливная трубка. Теперь можно открутить пару болтов, которыми регулятор обычно прикреплен к топливной рейке на большинстве инжекторных авто.
3. Следующим шагом становится аккуратное извлечение штуцера регулятора из отверстия в топливной рейке и его окончательный демонтаж (топливную трубку нужно заранее полностью отсоединить). Завершающим этапом становится установка нового или заведомо исправного элемента в рампу, после чего осуществляется проверка работоспособности описанным выше способом при помощи манометра. Напоследок добавим, что также рекомендуется дополнительно смазывать бензином уплотнительные кольца перед установкой нового РДТ или в случае замены указанных колец.

Читайте также

• Двигатель не тянет: возможные причины

  Что делать, если машина стала хуже разгоняться, не набирает скорость, есть провалы при разгоне. Почему мотор не тянет, как найти причину снижения мощности.

Как проверить давление топлива без манометра — Rx Mechanic

Если ваш автомобиль застрял в дороге или не заводится, это неприятное занятие. Попадая в такую ​​ситуацию, приходится думать о выходе или обращаться за помощью к специалисту. Первое, что приходит в голову, когда машина не заводится, — это разряженная батарея, плохие свечи зажигания или отсутствие импульса форсунок. Однако другой причиной этой неисправности является низкое давление топлива, поступающее из топливного бака в двигатель.

Топливный бак должен быть на определенном уровне для стабильной работы автомобиля.Плохое состояние топливного насоса может помешать запуску двигателя. В этом руководстве мы узнаем больше об этой проблеме и способах ее решения. Мы также проверим, как проверить давление топлива без манометра и как проверить топливный насос.

Признаки низкого давления топливного насоса

Прежде чем мы научимся проверять давление топлива, давайте сначала разберемся с системой впрыска топлива. Основное назначение топливной системы — подача топлива из топливного бака к топливным форсункам.Затем топливо впрыскивается в камеру сгорания и для процесса сгорания.

Топливная система обычно состоит из топливного насоса, погруженного в топливный бак. Насос всасывает топливо и направляет его через топливный фильтр, чтобы избавиться от любых частиц и примесей. Затем топливо перемещается из топливного бака, расположенного в задней части автомобиля, к впрыску топлива и подготавливает его для впрыска внутрь двигателя.

У вас может возникнуть один вопрос: зачем нам нужно давление в этом процессе.Соответствующее давление топлива жизненно важно для производительности и работы двигателя, поскольку оно напрямую влияет на мощность двигателя. Есть несколько симптомов низкого давления в топливном насосе. Вот некоторые из них:

Потеря мощности двигателя: Если топливный насос слишком слабый, он не сможет выдержать высокие требования двигателя. Это особенно важно в ситуациях с высокой нагрузкой, таких как резкое ускорение, подъем на холм, когда автомобилю нужна вся его мощность.

Трудно при запуске: Для правильного запуска автомобиля топливный насос должен подавать газ в двигатель.Когда в топливном насосе низкое давление, давление, создаваемое насосом, не может заставить топливо достичь форсунок для полного сгорания прямоугольника. Таким образом, двигатель будет ВРАЩАТЬСЯ, но никогда не запускается.

Двигатель лопается на высоких скоростях: В этом случае вы заметили, что двигатель бурлит и возвращается в нормальное состояние при движении на высоких скоростях или в течение длительного времени. Это происходит, когда топливный насос не может подавать постоянный поток топлива с надлежащим давлением в течение длительного периода.

Шаги по проверке давления топлива без манометра

Если вы заметили любой из вышеперечисленных симптомов, вам необходимо немедленно проверить топливный насос.Обычно профессиональные механики всегда используют манометр, специально предназначенный для этой работы. Однако борьба заключается в том, что, если я хочу проверить давление в топливном насосе, а у меня нет этого специального инструмента? Не о чем беспокоиться. Просто продолжайте читать это руководство, и вы сможете отлично справиться с этой задачей. Вы также сможете самостоятельно диагностировать проблему без использования каких-либо специальных инструментов.

Шаг 1: Самая простая и простая проверка — это услышать гудение топливного насоса при попытке завести автомобиль.Если вы поворачиваете ключ из положения OFF в положение ON и не слышите жужжание насоса, это может быть признаком того, что вам необходимо произвести замену.

Шаг 2: Что делать, если я слышу гудение топливного насоса, но у меня также есть проблемы с работой двигателя и глохнетом? В этом случае нужно проверить саму помпу. Найдите топливный насос под задним сиденьем автомобиля и снимите его. Вы увидите пластиковую крышку, закрывающую топливный насос. На этом этапе найдите ВЫХОДНОЙ порт насоса, который обычно подключен к топливному фильтру.Отсоедините шланг, идущий от насоса к фильтру, и плотно заблокируйте проход шланга пальцем. Затем вы можете завести машину. Если вы чувствуете, что топливо сильно давит на ваш палец, значит, у вас хорошее давление. Если нет, то вам необходимо заменить насос.

Шаг 3: Проблема может быть не в самом топливном насосе. Возможно, вам потребуется заменить топливный фильтр. Когда топливный фильтр полон частиц и примесей, он блокирует топливный канал, что приводит к проблемам с низким давлением.

Шаг 4: Попробуйте проверить топливные магистрали, выходящие из топливного насоса, и подать топливо к двигателю. Эти трубы изготовлены из материалов для топливопроводов, специально разработанных для этой цели. Эти трубы проходят под автомобилем. Когда автомобиль подвергается воздействию суровых условий окружающей среды, таких как уличные неровности или выбоины, эти трубы подвергаются воздействию. Чтобы вернуть его в нормальное состояние, вам потребуются такие инструменты, как инструменты для развальцовки топливопровода и изгибы топливопровода.

Часто задаваемые вопросы (FAQ)

В.Как проверить давление топлива с помощью манометра?

Использование манометра для проверки давления топлива — простой и точный способ получить реальные результаты. В каждом автомобиле есть точка измерения давления топлива, обычно расположенная рядом с топливными форсунками на капоте автомобиля. Начните с отсоединения шланга или трубы, которые подошли к рейке инжектора. Подключите манометр в этой трубе к определенному порту, чтобы убедиться в отсутствии утечки давления.

Попросите помощника завести машину и разогнать ее, пока вы проверяете показания датчиков.Проверьте спецификации значений в руководстве по ремонту автомобиля. Проверьте давление на холостом ходу или под нагрузкой и сравните его с заданными значениями. Если у вас есть проблемы с доступом к сложному манометру топлива, вы можете проверить давление топлива с помощью манометра.

В. Каким должно быть давление топлива?

Каждый двигатель рассчитан на разное давление топлива. Это определяется объемом двигателя, мощностью и крутящим моментом. Все эти параметры требуют определенного давления в разных ситуациях эксплуатации.Например, проверка давления топлива Toyota rav4 показывает, что давление должно находиться в пределах 44-50 фунтов на квадратный дюйм. Как правило, диапазон давления топлива большинства транспортных средств составляет 40–80 фунтов на квадратный дюйм.

В. Каковы симптомы неисправного регулятора давления топлива?

Регулятор давления топлива отвечает за регулирование давления, которое поступает от топливного насоса к двигателю. Постарайтесь, чтобы он всегда был как можно более стабильным. Если по какой-либо причине регулятор выходит из строя, есть несколько общих признаков, указывающих на то, что он нуждается в замене.Один из этих признаков — ваш автомобиль излучает черный дым. Это означает, что машина сжигает слишком много топлива, чем следовало бы. Это первый признак плохого топливного регулятора.

В. Какое должно быть давление топлива на холостом ходу?

Давление топлива всегда меняется в зависимости от нагрузки двигателя. Чем больше нагрузка на двигатель, тем выше расход топлива, что снижает давление топлива на холостом ходу. Давление топлива варьируется от машины к машине, но всегда около 40 фунтов на квадратный дюйм.

Заключительные слова

Давление топлива — один из наиболее важных факторов, влияющих на производительность и работу вашего автомобиля.Следовательно, вам следует уделять ему достаточно внимания, выполняя периодическое техническое обслуживание. Вам также необходимо менять топливный фильтр в предварительно указанные интервалы, рекомендованные производителями. Крайне важно знать, что измерение давления в топливном насосе может быть рискованным процессом, поскольку в нем участвует топливо, которое легко воспламеняется. Всегда будьте осторожны при обращении с топливом. Если вы заметили какие-либо симптомы неисправного топливного насоса, рекомендуется получить консультацию специалиста перед выполнением любого ненужного ремонта.

Подробнее:

Проверка давления и объема топлива

Советы по безопасности: Перед установкой манометра и проверкой давления топлива необходимо безопасно сбросить остаточное давление, чтобы снизить опасность возгорания при открытии топливопровода.При открытии топливной системы рекомендуется иметь при себе огнетушитель.

Общие места подключения манометров находятся на топливной рампе, топливном фильтре или клапане холодного пуска, используя SST № 09268-45012 и № 09268-45013-01. Всегда следует выполнять процедуры, указанные в руководстве по ремонту. Каждый раз при открытии соединения топливного шланга, защищенного медной уплотнительной прокладкой, следует использовать новую прокладку при повторном закреплении шланга после обслуживания.

Испытания давления и объема топлива можно разделить на шесть отдельных областей.

Следующие ниже тесты и спецификации являются общими рекомендациями; Обратитесь к руководству по ремонту для получения актуальных технических характеристик и процедур.

Условия проверки	A Тип	36 фунтов / кв. Дюйм)	Тип B (41 фунт / кв. Дюйм)
	Мин.	Макс.	Мин.	Макс.
Запуск двигателя	33 фунта / кв. Дюйм	40 фунтов / кв. Дюйм	38 фунтов / кв. Дюйм	46 фунтов / кв. Дюйм
Двигатель работает (шланг регулятора подсоединен)	23 фунта / кв. Дюйм	30 фунтов / кв. Дюйм	33 фунта / кв. Дюйм	37 фунтов / кв. Дюйм
Двигатель работает (шланг регулятора отсоединен)	33 фунта / кв. Дюйм	40 фунтов / кв. Дюйм	38 фунтов / кв. Дюйм	46 фунтов / кв. Дюйм
Остаточное давление при выключенном двигателе (через 5 минут)	> 21 фунт / кв. Дюйм		> 21 фунт / кв. Дюйм
Максимальное давление насоса * (точка сброса давления)	50 фунтов / кв. Дюйм	85 фунтов / кв. Дюйм	50 фунтов / кв. Дюйм	85 фунтов / кв. Дюйм
Минимальный объем поставки (через 30 секунд)	1 литр		1 литр

ВНИМАНИЕ: Выполняйте этот тест ровно столько, сколько нужно, чтобы определить, поднимается ли давление выше минимально допустимого значения; существует опасность сдувания соединительного шланга насоса.Это испытание необходимо только в том случае, если другие испытания под давлением показывают давление топлива ниже нормального.

ВНИМАНИЕ: Выполняйте этот тест ровно столько, сколько нужно, чтобы определить, поднимается ли давление выше минимального значения; существует опасность сдувания соединительного шланга насоса. Это испытание необходимо только в том случае, если другие испытания под давлением показывают давление топлива ниже нормального.

Читать здесь: Топливные форсунки

Была ли эта статья полезной?

Поиск и устранение неисправностей и проверка регулятора давления топлива

Диагностика топливной системы может быть достаточно утомительной, но повысьте уровень раздражения на несколько ступеней, если вы прошли через все сверху вниз и все еще не знаете, в чем проблема! Если вы подозреваете, что регулятор давления топлива не работает, но не можете найти в нем ничего плохого, попробуйте этот совет.Современная система впрыска топлива работает под очень высоким давлением. Регулятор давления топлива должен поддерживать высокий уровень давления, но поддерживать его постоянным, чтобы все компоненты системы впрыска топлива работали. Регулятор давления топлива полагается на вакуумное давление, создаваемое двигателем, чтобы поддерживать давление в системе и прогнозировать, какие потребности в топливе будут предъявляться к системе впрыска топлива. Считывая давление в коллекторе или вакуум, регулятор будет поддерживать постоянное давление топлива независимо от того, сколько топлива забирается из системы, находящейся под давлением.Утечка может появиться в вакуумном отверстии FPR (механик говорит о регуляторе давления топлива) и привести к потере топлива и давления через вакуумный шланг.

Замена вакуумной линии

Простой способ проверить утечку FPR на стороне вакуума — заменить вакуумную линию, идущую в FPR, на отрезок чистой трубки. Вам понадобится прозрачная трубка того же диаметра, что и ваша вакуумная линия. Если ваша леска — это стандартная леска малого диаметра, отлично подойдет отрезок авиалинии из местного магазина аквариумных товаров.В противном случае в вашем местном хозяйственном магазине всегда можно найти трубы различных размеров. Добавив возможность визуального осмотра этого конца регулировки давления. Другими словами, вы сможете увидеть утечку по мере ее возникновения. Скорее всего, он покажет отказ, когда ваш вакуум будет в самой низкой точке, например, во время ускорения. Я не предлагаю вам сунуть голову под капот, когда кто-то ведет машину или грузовик на полной скорости. Хотя это сработает, вы можете столкнуться с гораздо более серьезными проблемами.Вы можете смоделировать состояние ускорения, дав двигателю несколько серьезных оборотов. Это не точное воспроизведение условий, которые создаются, когда вы устанавливаете требование ускорения на окончание и топливную систему, но оно достаточно близко, чтобы обнаружить утечку в регуляторе давления топлива. и, как я уже говорил, это намного безопаснее!

Тестирование

Установив чистый вакуумный шланг, снова и снова прокручивайте двигатель вверх и вниз. Лучше всего провести этот тест с двумя людьми, чтобы вы могли видеть все, что происходит в вашей прозрачной пробирке в режиме реального времени.Если регулятор давления топлива выходит из строя в вакуумном отверстии, когда ваш партнер набирает обороты двигателя, вы действительно увидите, как топливо просачивается или разбрызгивается в вакуумную магистраль. Этот обратный поток означает, что на регуляторе давления топлива больше нет хорошего сигнала вакуума, с которым можно было бы работать, и его необходимо заменить.

Поиск и устранение проблем с топливом может расстраивать, но нет лучшего ощущения, чем момент, когда вы выясняете проблему. Устранение проблем с подвеской — это не менее весело, попробуйте!

Проверка регулятора давления топлива — топливный насос U

Как узнать, заклинило ли регулятор давления топлива в открытом положении, протекает ли он, или он застрял в закрытом положении? Двигатель с затрудненным запуском может быть результатом неисправности регулятора давления топлива, а не самого топливного насоса.Проверяйте наличие этих признаков при проведении испытаний под давлением топлива.

Перед проведением испытаний под давлением топлива убедитесь, что у вас есть соответствующее оборудование и инструменты. Убедившись, что вы слышите, как работает топливный насос, и проверили давление в топливной системе, и оно ниже, чем указано в спецификации, обратите внимание на следующие возможные признаки неисправности регулятора давления топлива:

• Если вы запустили топливный насос, но давление топлива по-прежнему низкое или отсутствует, это может означать, что регулятор давления топлива протекает или застрял в открытом положении.
• Однако, если давление топлива высокое, это может означать, что регулятор давления топлива заклинивает.
• Если давление топлива в состоянии покоя низкое или отсутствует, проверьте, позволяет ли регулятор давления топлива возвращаться в бак.

Натяжение (давление) пружины внутри регулятора давления, которое предварительно настроено производителем, могло быть дефектным и не давить на диафрагму, чтобы создать внутри нее достаточное давление топлива.

Также может быть проблема, что мембрана протекает внутри регулятора давления топлива. Если это произойдет и регулятор «протекает изнутри», то топливо может попасть в вакуумный шланг, что вызовет различные проблемы с двигателем. Черный дым, исходящий от двигателя, свидетельствует о том, что двигатель работает на богатой смеси, возможно, из-за протечки диафрагмы внутри регулятора давления топлива.

Чтобы проверить, не позволяет ли регулятор создать достаточное давление в системе, закройте или заблокируйте возвратную топливную магистраль.Теперь поверните ключ пару раз. На этом этапе вы должны увидеть максимальное давление насоса на манометре топлива. (Позвоните в службу технической поддержки, если вам нужна эта спецификация). Если давление на манометре не увеличивается, возможно, неисправен регулятор давления топлива. Также важно проверять топливные форсунки на утечку при проверке давления топлива, так как это также может быть причиной того, что двигатель транспортного средства не запускается, не запускается и не разбрызгивается.

Важное примечание: плохой регулятор давления топлива также может привести к засорению свечей зажигания или пропуску зажигания, поэтому также рекомендуется обратить внимание на проблемы с зажиганием.

Toyota 4Runner: регулятор давления топлива — диагностика и стоимость

Одна из наиболее распространенных проблем любого автомобиля, включая Toyota 4Runner , — это проблемы с регулятором давления топлива. Неисправный регулятор давления топлива может вызвать всевозможные проблемы.

На большинстве современных автомобилей регулятор давления топлива установлен на топливной рампе. Некоторые могут быть в узле топливного насоса, но это случается редко (хотя это происходит все чаще и чаще).

Стоимость регулятора давления топлива Toyota 4Runner

Если вы думаете, что вам может понадобиться регулятор давления топлива для вашего Toyota 4Runner, они относительно доступны.

К регуляторам давления топлива, как правило, легко добраться, хотя сложность их доступа зависит от года выпуска и оснащенного двигателя. Перед покупкой нового регулятора давления топлива рекомендуется проверить и убедиться, что именно эта деталь необходима для ремонта вашего 4Runner.Симптомы плохого регулятора давления топлива похожи на плохой топливный насос или плохой топливный фильтр.

Для чего нужен регулятор давления топлива?

Регулятор давления топлива вашего 4Runner контролирует давление топлива до того, как оно попадет в топливную рампу. Поддержание постоянного давления в системе впрыска топлива жизненно важно для эффективной работы любого двигателя. Он правильно контролирует количество топлива, поступающего в топливные форсунки, впуск и камеру сгорания.

Думайте об этом как о проклятии с рекой топлива позади нее.Это также снижает износ самих форсунок. Слишком высокое давление топлива может повредить форсунки.

Неисправный регулятор давления топлива Признаки: Toyota 4Runner

Неисправный регулятор давления топлива может вывести Toyota 4Runner из строя. Вот несколько наиболее распространенных симптомов неисправного регулятора давления топлива:

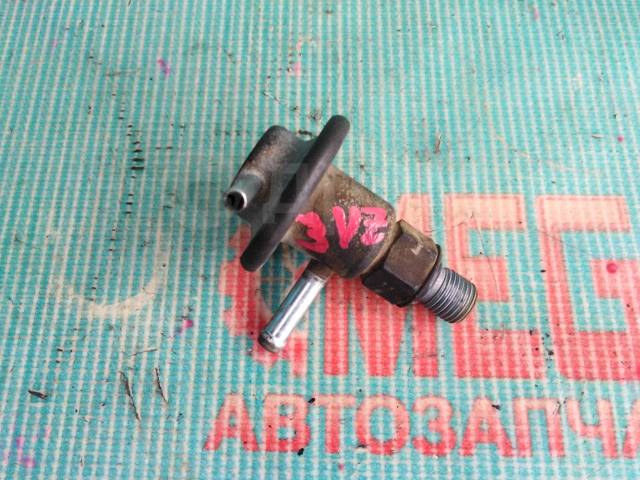

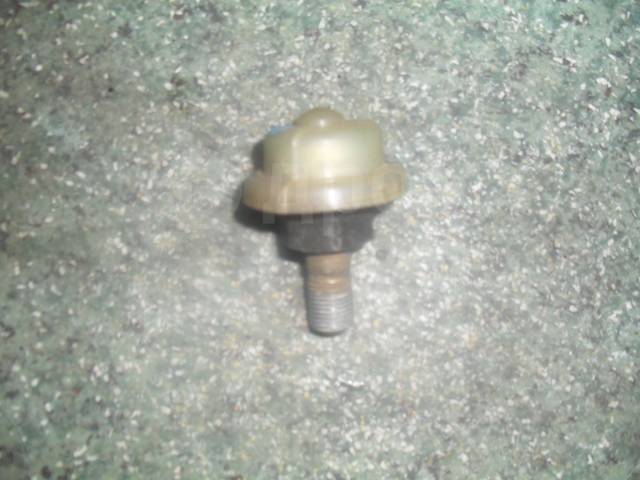

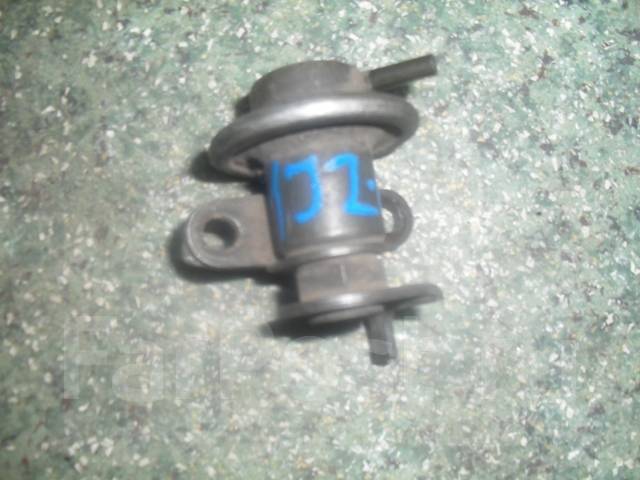

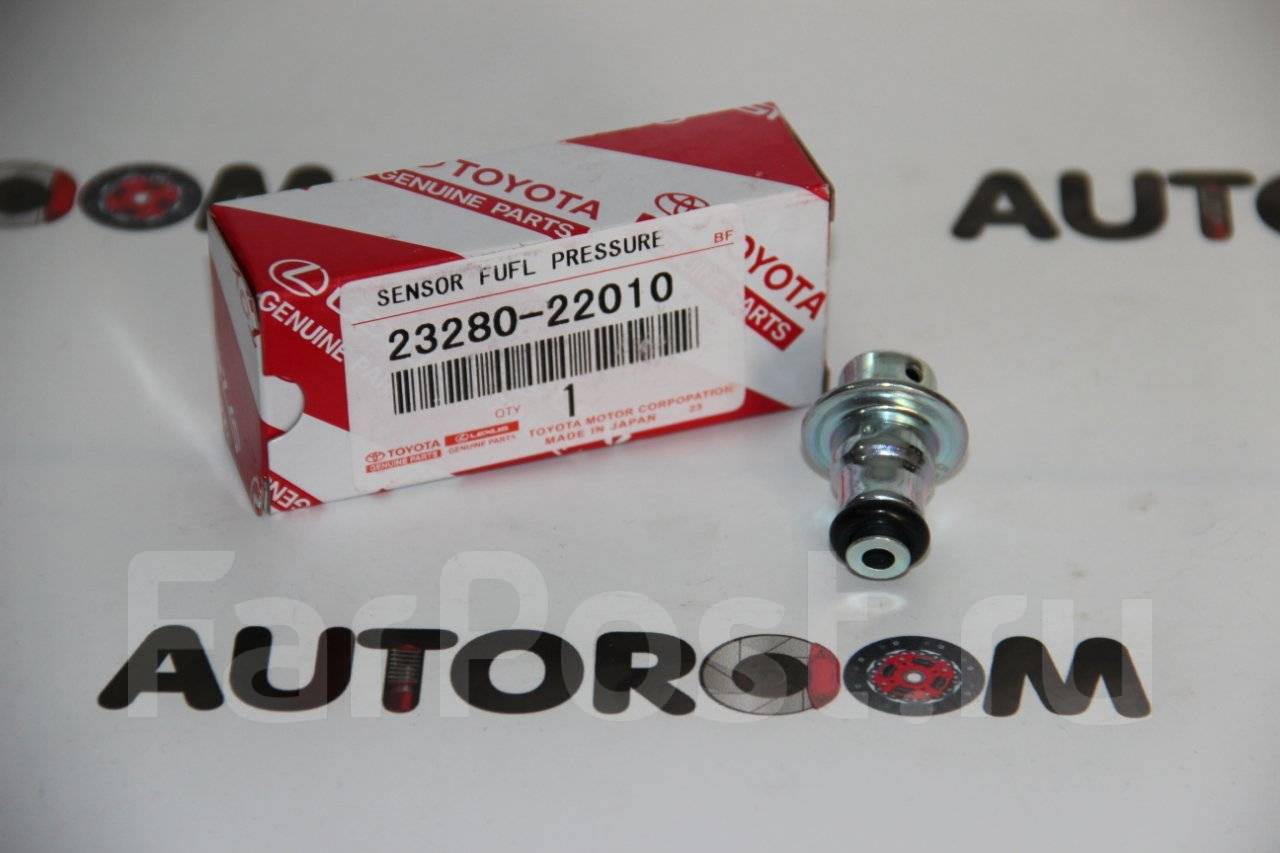

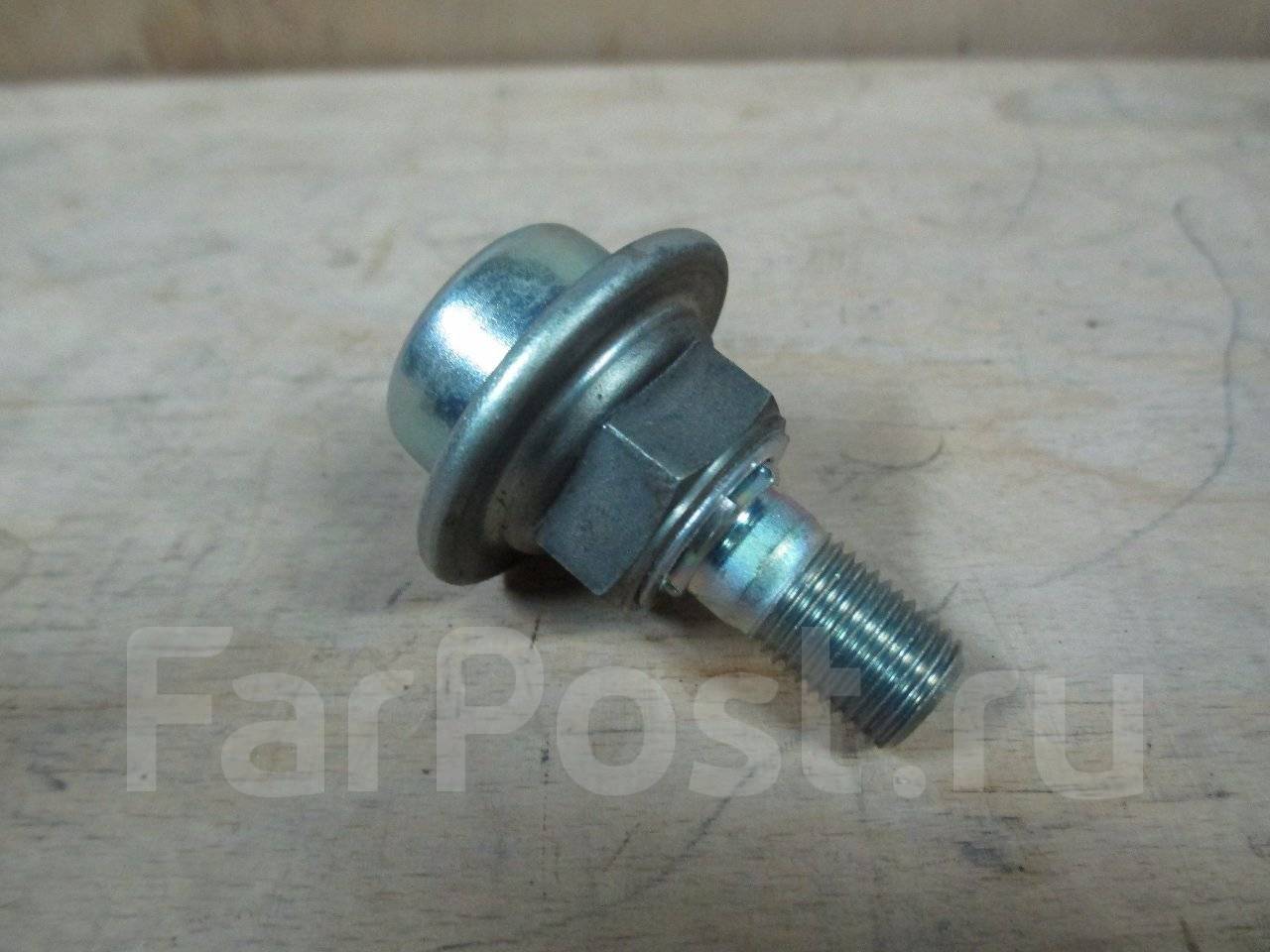

Типичный регулятор давления топлива

• Пропуски зажигания — Когда регулятор давления топлива выходит из строя, он может пропускать слишком много или слишком мало топлива в двигатель.В любом случае это наносит ущерб воздушно-топливной смеси. Без надлежащей топливно-воздушной смеси двигатель может работать с перебоями, пропускать зажигание, колебаться или вообще не запускаться.
• Утечка топлива — Если какое-либо из уплотнений в регуляторе давления топлива выходит из строя или если диафрагма выходит из строя, сырое топливо начинает протекать. Помимо потери мощности и экономии топлива, это может вызвать серьезную угрозу безопасности. В большинстве случаев утечка топлива сопровождается резким запахом бензина.
• Черный дым в выхлопных газах — Один из наиболее распространенных симптомов неисправности регулятора давления топлива в автомобиле — это то, что он перегорит. Характерным признаком слишком богатого автомобиля является черный выхлопной дым.
• Сниженная экономия топлива — Если двигатель не работает с оптимальной эффективностью (и потенциально может расходовать сырое топливо), экономия топлива определенно пострадает.

Заключение

Если у вас наблюдается большинство из перечисленных выше симптомов, возможно, у вас неисправный регулятор давления топлива.Следующим шагом будет проверка его, чтобы увидеть, выдерживает ли он давление, и если да, то правильное ли давление.

Вот действительно отличная статья от AxleAddict о том, как именно проводить тестирование регулятора давления топлива вашего 4Runner.

Если есть что-то, что вы хотели бы добавить, не стесняйтесь оставлять комментарии ниже.

Руководство по ремонту Toyota Corolla: Осмотр автомобиля — Топливная система

1. Проверить работу топливного насоса

1. Подключите портативный тестер к dlc3.
2. включите зажигание и главный тестер включить.

   Уведомление

   : не запускайте двигатель.

3. выберите активный тестовый режим на портативном тестере.
4. , пожалуйста, обратитесь к руководству оператора портативного тестера. для получения дополнительной информации.
5. , если у вас нет портативного тестера, подключите положительный (+) провод от аккумуляторной батареи к выводу 4 разъема и отрицательный () провод к клемме 5.

Уведомление

:

• эти тесты должны быть выполнены быстро (в течение 10 секунд) чтобы предотвратить выгорание катушки.
• Держите топливный насос как можно дальше от аккумулятора. возможный.
• Всегда переключайте со стороны аккумулятора.

2. Проверить давление топлива

1. Подготовьтесь к проверке.

1. Купите новую топливную трубку и выньте топливную трубку. разъем от его трубки.

Подсказка

: часть нет. 239010D010

2. Предотвращает проливание бензина.

3. отсоедините хомут топливопровода efi.
4. отсоедините топливную трубку от основной топливной трубки.

5. Установите нержавеющую сталь (манометр), как показано на рисунке. с помощью соединителя топливной трубки и нержавеющей стали.

   НСТ 0926841047 (

   13001, 9533608070), 0926845014 (0926841200, 0926841220, 0926841250,

   13001)

6. сотрите брызги бензина.
7. ) запустите двигатель.
8. измерить давление топлива на холостом ходу.

   Давление топлива: 304 343 кПа (3,1 3,5 кгс · см2, 44 50 фунт / кв. Дюйм)

9. остановите двигатель.
10. убедитесь, что давление топлива остается на уровне, указанном для 5 минут после остановки двигателя.

    Давление топлива:
    147 кПа (1,5 кгс · см2, 21 фунт / кв. Дюйм) или более

Если давление не соответствует норме, проверьте топливный насос, давление регулятор и / или форсунки.

11. после проверки давления топлива отсоединить минус () клеммного кабеля от аккумуляторной батареи и осторожно снимите разъем из нержавеющей стали и топливной трубки для предотвращения попадания бензина в брызги.
12. подсоедините топливную трубку к основной топливной трубке.
13. установите хомут топливопровода efi.
14. проверить утечку топлива.

Топливная система

Меры предосторожности 1. Перед работой с топливной системой отсоедините отрицательный () клеммный кабель. из аккумулятор 2. Не курите и не работайте возле открытого огня при работе с топливной системой. 3. Держите бензин подальше от …

Инспекция

1. Топливная форсунка в сборе Проверить сопротивление форсунки. С помощью омметра измерьте сопротивление между терминалы. Сопротивление: 13,4 14,2 Ом при 20 c (68 Ом) Осмотрите …

Другие материалы:

Передние сиденья
Порядок регулировки ► Ручное сиденье 1 Рычаг регулировки положения сиденья 2 Рычаг регулировки угла наклона спинки сиденья 3 Рычаг регулировки высоты по вертикали (только со стороны водителя) ► Сиденье с электроприводом (только со стороны водителя) 1 Переключатель регулировки положения сиденья 2 Переключатель регулировки угла наклона спинки 3 Подушка сиденья…

Расположение
…

Приборная панель / счетчик
Подготовка Sst Рекомендуемые инструменты Оборудование Сиденье Подготовка Оборудование Средство защиты от кражи и дверной замок Подготовка Рекомендуемые инструменты …

Toyota Sienna Service Manual: Осмотр автомобиля — Топливная система — Топливо 2Gr-fe

1. ПРОВЕРЬТЕ РАБОТУ ТОПЛИВНОГО НАСОСА И ТОПЛИВО УТЕЧКА

(a) Проверьте работу топливного насоса.

(1) Подключите интеллектуальный тестер к DLC3.

(2) Включите выключатель двигателя (IG) и нажмите главный выключатель интеллектуального тестера.

ВНИМАНИЕ: Не запускать двигатель.

(3) Выберите следующие пункты меню: ДИАГНОСТИКА / РАСШИРЕННАЯ OBD II / АКТИВНЫЙ ТЕСТ / ТОПЛИВО НАСОС / СПД.

(4) Проверьте давление во впускной топливной трубке со стороны топливопровод.Убедитесь, что звук втекающего топлива слышен звук топливного бака. Если не может быть звука слышно, проверьте реле интеграции, топливный насос, Разъем ECM и проводки.

(b) Проверьте отсутствие утечек топлива (* 1).

(1) Убедитесь, что нигде нет утечек топлива. система после выполнения технического обслуживания. Если есть утечка топлива, отремонтируйте или замените детали, как нужно.

(c) Выключите двигатель.

(d) Отсоедините интеллектуальный тестер от DLC3.

2. ПРОВЕРЬТЕ ДАВЛЕНИЕ ТОПЛИВА

(a) Сбросьте давление в топливной системе (см. Стр. FU- 1).

(b) С помощью вольтметра измерьте напряжение аккумуляторной батареи.

Стандартное напряжение: От 11 до 14 В

(c) Отсоедините кабель от отрицательного (-) аккумулятора. Терминал.

(d) Отсоедините топливный шланг от основной топливной трубки. (См. Стр. FU-1).

(e) Установите SST (манометр), используя SST и топливо. трубный соединитель, как показано на рисунке.

SST 09268-31011 (09268-41500,

-13001, 95336-08070), 09268-45014 (09268-41200, 09268-41220, 09268-41250)

(f) Вытрите бензин.

(g) Подключите кабель к отрицательной (-) батарее. Терминал.

(h) Подключите интеллектуальный тестер к DLC3.

(i) Выберите следующие пункты меню: ДИАГНОСТИКА / УЛУЧШЕННЫЙ OBD II / АКТИВНЫЙ ТЕСТ / ТОПЛИВНЫЙ НАСОС / СПД.

(j) Измерьте давление топлива.

Давление топлива: От 304 до 343 кПа (от 3,1 до 3,5 кгс * см2, от 44,1 до 49,7 фунт / кв. дюйм)

• Если давление топлива больше штатного значение, замените регулятор давления топлива.
• Если давление топлива ниже штатного значение, проверьте топливные шланги и соединения, топливо насос, топливный фильтр и регулятор давления топлива.

(k) Отсоедините интеллектуальный тестер от DLC3.

(l) Запустите двигатель.

(m) Измерьте давление топлива на холостом ходу.

Давление топлива: От 304 до 343 кПа (от 3,1 до 3,5 кгс * см2, от 44,1 до 49,7 фунт / кв. дюйм)

(n) Остановите двигатель.

(o) Убедитесь, что давление топлива остается указанным. в течение 5 минут после остановки двигателя.

Давление топлива: 147 кПа (1,5 кгс * см2, 21 фунт / кв. Дюйм) или более

Если давление топлива не соответствует указанному, проверьте топливо. насос, регулятор давления и / или топливные форсунки.

(p) После проверки давления топлива отсоедините провод от отрицательной (-) клеммы аккумуляторной батареи и осторожно снимите SST, чтобы предотвратить попадание бензина. брызги.

(q) Подсоедините топливную трубку к главной топливной трубке (топливная соединитель трубки).

(r) Установите хомут топливопровода № 1 на топливопровод. разъем.

(s) Проверьте на утечку топлива (* 1).

Меры предосторожности

1. МЕРЫ ПРЕДОСТОРОЖНОСТИ (а) Перед проверкой и ремонтом топливной системы, отсоедините кабель от отрицательной (-) АКБ Терминал.(b) Не курите и не работайте рядом с огнем при обращении с топливная система. …

Прочие материалы:

Маршрут невозможно рассчитать
ПРОЦЕДУРА ОСМОТРА 1 ПРОВЕРЬТЕ ДИСК КАРТЫ Убедитесь, что диск с картой не деформирован и не имеет трещин. ОК: На диске с картой нет деформаций и трещин. 2 УСТАНОВИТЬ НАЗНАЧЕНИЕ Задайте другой пункт назначения и проверьте, может ли система правильно рассчитать маршрут. ОК: Маршрут можно правильно рассчитать.НЕТ …

Узел освещения помещения
ПРОВЕРКА НА АВТОМОБИЛЕ 1. КОМНАТНОЕ ОСВЕЩЕНИЕ № 2 Убедитесь в наличии сопротивления между терминалы. Сопротивление: Ниже 1 Ом 2. КУПОЛЬНЫЙ ВЫКЛЮЧАТЕЛЬ В САЛОНЕ В СБОРЕ Убедитесь в наличии сопротивления между клеммы в каждом положении переключателя, как показано на ча …

Список данных / активный тест
1.
