Фары бош ваз 2110 устройство: Устройство фары ваз 2110

Содержание

Регулировка фар ваз 2110 своими руками

Учитывая то, что автомобиль часто эксплуатируется в ночное время, необходимо знать, как регулировать фары на ВАЗ 2110. Такая процедура часто проводится на СТО. Однако не всегда есть возможность воспользоваться услугами станции. Поэтому процесс настройки фар необходимо освоить своими руками.

Правильный выбор фар для ваз 2110

В автомобиле ВАЗ устанавливаются 2 вида фар:

«Киржач», которые относятся к отечественному производству. Линзы испускают пучок света. С одной стороны, регулировка фар ВАЗ 2110 должна проходить без проблем, Но, проходя через внешний рассеиватель, свет искажается. Распылению света еще способствуют плохие погодные условия.
«Бош» — импортный производитель. За счет высокого качества комплектующих деталей пучок света характеризуется четкой направленностью.

Оба вида имеют разные конструкции. Однако регулировка фар бош ваз 2110 ничем не отличается от отечественного аналога.

Правила регулировки фар

Часто регулировка фар ВАЗ 2110 проходит без снятия таких приборов с машины. На станции автообслуживания, регулировка фар ВАЗ 2110 проводится с применением стендов, на которых присутствует разметка, нанесенная под индивидуальную модель автомобиля. В домашних условиях настройка фар ВАЗ 2110 требует наличия самодельного шаблона. Изготавливается он из листов фанеры. Если есть возможность, разметка наносится непосредственно на стене. Изменение положения приборов происходит при помощи 2 регуляторов. Один из них отвечает за изменение положения фар по горизонтали, а другой по вертикали.

На автомобиле ваз 2110 регулировка фар необходима для того, чтобы поток света от неправильно отрегулированных приборов не ослеплял водителей встречных машин. Состоит она из основного этапа и нескольких подготовительных:

подготовка автомобиля, площадки и стенда;
осмотр регулируемых элементов;
процесс регулировки.

Подготовка автомобиля, площадки и стенда

Понимая как регулировать фары на ВАЗ 2110, необходимо еще знать о правилах проведения подготовительных работ:

Проводится проверка надежности работы корректора.
Выбирается ровная площадка, на которую устанавливается автомобиль. Предварительно она проверяется уровнем. Небольшие уклоны дадут сильную погрешность при проведении работ. Хорошим вариантом будет площадка, расположенная перед гаражными воротами.
Зная, как отрегулировать свет фар на ВАЗ 2110, чтобы работы были выполнены верно, необходимо полностью заправить топливный бак, довести давление в шинах до нормы, а на водительское сиденье посадить человека, равного весу водителя.
Провести разметку на шаблоне или стене. Для этого на нем проводится вертикальная линия, соответствующая проекции оси автомобиля. Отступая в стороны, наносится еще 2 таких линии, которые соответствуют центрам фар машины. Расстояние между ними составляет 1108 мм. Проводится горизонтальная линия, по высоте центра фар. Отступая от нее вниз 75 мм, чертится еще одна горизонталь.

Геометрические показатели расположения светотеневой границы пучка ближнего света фар на матовом экране в зависимости от высоты установки фар и расстояния до экрана.

Расстояние от оптического центра фары до плоскости рабочей площадки н, мм	Номинальный угол наклона светового пучка фары в вертикальной плоскости		Расстояние R от проекции оптического центра до светотеневой границы фары на экране, удаленном на 10 м, мм
	угл. мин	процентов
До 600	34	1.00	100
От 600 до 700	45	1.30	130
От 700 до 800	52	1.50	150
От 800 до 900	60	1.76	176
От 900 до 1000	69	2.00	200
От 1000 до 1200	75	2.20	220
От 1200 до 1500	100	2.90	290

Сила света фар в режиме «ближний свет»

Тип фары	Сила света в направлении оптической оси фары, кд, не более	Сила света в направлении 52 вниз от левой части световой границы, кд. не менее
C:CR	800	1600*
НС; HCR; DC; DCR	950	2200*

* В случае несоответствия параметров, полученных при неработающем двигателе, проводят измерение при работающем двигателе.

Осмотр фар

Перед тем как отрегулировать фары на ВАЗ 2110 своими руками, проводится работа со световыми приборами:

При помощи моющего средства смывается вся грязь со стекла.
Визуально ведется осмотр фары. Если на нем заметны царапины, то они устраняются полировкой. Лучше такую работу проводить в сервисном центре.
Также проверяются линзы и отражатели. При наличии на них трещин, они подлежат замене.
Если лампы эксплуатировались длительное время, то меняются на новые элементы. При установке источников света не следует брать лампы повышенной мощности. Это сопровождается излишним нагревом узла, что привод к его поломке.

Процесс регулировки своими руками

В Инструкции представлен пошаговой процесс как отрегулировать фары на ВАЗ 2110 своими руками:

Чтобы провести правильную регулировку фар ВАЗ 2110 своими руками, расстояние от стенда до места расположения автомобиля должно составлять 5 м. Автомобиль располагается под прямым углом к разметке.
Вместо водителя, на переднее сиденье, укладывается груз, весом, в районе 75 кг. Также на это место может сесть помощник шофера, если он имеет тот же вес.
Для правильной регулировки света фар ВАЗ 2110 необходимо установить пружины и амортизаторы в естественное, рабочее положение. Делается это при помощи качения автомобиля за крыло.
Открывается капот. Правая фара прикрывается. Корректор устанавливается в положение 1.
Перед тем как опустить фару на ВАЗ 2110, нужно найти регулировочный винт. Если прибор светит вверх, то его нужно опустить, путем вращения винта до попадания пучка света на вторую горизонтальную линию. Когда пучок сильно опущен, он наоборот требует подъема.
Такая же манипуляция проводится с правой фарой.

Расположение регулировочных винтов и секций на левой блок-фаре: 1 — винт регулировки пучка света в вертикальной плоскости; 2 — винт регулировки пучка света в горизонтальной плоскости; 3 — крышка секции дальнего света блок-фар; 4 — крышка секции ближнего света блок-фар.

Примечание. На правой блок-фаре все элементы расположены симметрично.

Чтобы понять, как отрегулировать дальний свет фар на ваз 2110, нужно воспользоваться другой инструкцией:

Автомобиль также устанавливается от стенда на расстоянии 5 м.
Теперь регулятор фиксируется в положение 4.
Регулировка проводится по тому же принципу, как и ближнего света. Отличие заключается в том, что направляется пучок на 25 мм ниже верхней горизонтали.

Схема разметки экрана для регулировки света фар на автомобиле

А — вертикальная линия обозначающая расположение лампы ближнего света левой блок-фары;
В — вертикальная линия обозначающая расположение лампы ближнего света правой блок — фары;
С — горизонтальная линия обозначающая расположение ламп ближнего света фар;
D — линия обозначающая высоту подъема горизонтальной границы пучков света;
О — осевая линия;
l — расстояние между лампами ближнего света фар;
А — расстояние от поверхности площадки на которой установлен автомобиль до ламп ближнего света фар.

Поломки, препятствующие регулировке

Часто возникает вопрос, как отрегулировать фары ваз 2110 в случае ее повреждения фары или поломки гидравлического корректора. Последний прибор необходим для того, чтобы при движении, автоматически обеспечивалась регулировка фар. Если автомобиль загружен стационарно, то поток света идет на дорогу. В случае большой загрузки задней части машины, передняя часть поднимается вверх и световой поток начинает бить в небо. В этот момент включается корректор. С его помощью происходит автоматическое опускание фар.

Устранение диффекта фар

Если регулировка фар ваз 2110 не дает ожидаемые результаты осмотр начинается с этих приборов. Их разборка проводится следующим образом:

Выворачиваются весь крепеж, и фары вынимаются из гнезда.
С них снимаются лампы.
Чтобы отделить рассеиватель, используется фен. С его помощью растапливается герметик. Отделение проводится отверткой или другим плоским предметом. Если это фара Бош, то потребуется еще снять скобы, крепящие стекло.
Демонтируется отражатель. Он держится на 3 точках.
Все детали разобранной фары промываются. Неисправные элементы заменяются новыми. Затем сборка ведется в обратном порядке. В качестве герметика используется силикон.

Ремонт корректора

Распространенной поломкой является потеря герметичности корректора. Поскольку это устройство неразборное, чтобы провести регулировку фар 2110 его необходимо заменить.

Работа проводится в следующем порядке:

На первом этапе снимаются все хомуты, которые крепят изделие к кузову, а также расширительный бачек. В салоне вынимается ручка управления. Все трубки демонтируются. В некоторых случаях они изымаются частями, путем перекусывания.
Чтобы снять цилиндр, нужно на панели взяться рукой за выключатель и потянуть на себя. Затем легко вынимается цилиндр.
После очистки мусора протягивается новая трубка.
Весь монтаж проводится в обратном порядке. Уделяется внимание уплотнителям.

Для того чтобы провести качественную регулировку фар 2110 своими руками, необходимо хорошо изучить инструкцию. Работа не представляет сложности, но требует тщательной подготовки. Особое внимание уделяется территории проведения работы. Она должна быть ровная и без уклона. Далее необходимо четко следовать всем пунктам руководства.

поломки и особенности выбора оптики

В любом автомобиле оптика играет важную роль, поскольку именно от качества освещения дорожного покрытия в темное время суток зависит безопасность водителя. Соответственно, из-за этого многие автолюбители меняют фары, чтобы обеспечить более лучшее освещение. Подробнее о том, какими неисправностями обладают заводские фары на автомобиле ВАЗ 2110 и какие фонари лучше выбрать, узнайте из этого материала.

Содержание

[ Раскрыть]

[ Скрыть]

Схема и устройство оптики на «Десятке»

Перед тем, как мы расскажем, как осуществляется модернизация и доработка фар, какие фары лучше выбрать для ВАЗ 2110, чтобы огонь оптики хорошо освещал дорогу, поговорим об устройстве. По стандарту фары на ВАЗ 2110 могут устанавливаться от производителей Bosch или Киржач. Фары для ВАЗ Киржач оснащаются линзой ближнего освещения отражателем для дальнего света. Что касается устройства фары ВАЗ 2110 Bosch, то в данном случае оригинал оборудуется отражателями в обоих случаях.

1. Устройство российского производства Киржач 2. Немецкая блок-фара Bosch

Характерные неисправности фар

Теперь вкратце расскажем о неисправностях. В соответствии со схемой работы, фары Бош ВАЗ 2110 или Киржач функционируют по одному принципу. То же самое касается других элементов оптики, будь то поворотники на ВАЗ 2110, противотуманные фары Bosch, ДХО на ВАЗ 2110 или стоп-сигналы.

Итак, какие неисправности характерны для оптики:

Задние фонари ВАЗ 2110 перестали работать. Поскольку эти лампочки включаются при активации задней передачи, причин их отказа может быть несколько. Это проводка, неработоспособность самой лампы, а также выход из строя датчика заднего хода. Если перестали работать сразу две лампочки, то не нужно сразу же разбирать задние фонари на ВАЗ, необходимо произвести проверку работоспособности датчика.
Не работают габаритные огни или габариты в поворотниках ВАЗ 2110. В этом случае нужно проверить реле и предохранитель, расположенные в блоке. Если проблема заключается не в них, то проверяйте проводку и сами лампы.
Отказываются работать ходовые огни на ВАЗ 2110. Также следует проверить работоспособность предохранителя и проводки с лампочками. Но если кроме ДХО, все другие фонари работают, не лишним будет произвести диагностику подрулевого переключателя.
Не работают стопы. В последнее время владельцы «десяток» ставят в стоп сигналы так называемые фонари клюшки. Клюшки называются так потому, что стекло на них выполнено в виде хоккейной клюшки. И часто бывает такое, что стопы не включаются после замены оптики. Если вы меняли фонари, то в первую очередь следует проверить качество всех соединений, работоспособность лампочек стоп сигналов. Если с ними все в порядке, ищите проблему в проводке.
Не работает только дальний или только ближний свет или и тот, и другой. Если вся оптика работает нормально, но не функционирует только дальний или ближний свет, сначала проверьте лампы. Дальше по схеме — проверяется проводка, качество контактов, предохранители. Если все составные элементы работают, необходимо произвести диагностику подрулевых переключателей. Возможно такое, что при включении того или иного освещения на схеме переключателя отходит контакт.
Если у вас установлен ксенон на ВАЗ 2110, то причина неисправности может заключаться в выходе из строя блока розжига.

Предлагаемые варианты

Как сказано выше, для автовладельцев «десяток» рынок предлагает только два варианта фонарей — отечественного производства Киржач и оригинальные фары Бош ВАЗ 2110. Разумеется, большинство потребителей отдает предпочтение продукции немецкого производства, особенно, если учесть, что ее стоимость ниже, чем российской оптики (автор — канал Aleks B).

Какие фары лучше?

Перед тем, как снять и установить новую оптику, давайте разберемся в том, какому производителю отдать предпочтение. Несмотря на то, что продукция немецкого производства всегда славилась качеством, в реальности отечественные специалисты рекомендуют ставить на «десятки» фонари Киржач.

Давайте разберемся, почему это так:

Понятное дело, что предназначение фонарей заключается в обеспечении лучшей видимости дорожного покрытия при езде ночью, при этом они не должны слепить водителей, движущихся навстречу. Эти функции нормально выполняют и устройства Киржач, и Bosch.
На фонарях российского производства есть линза для ближнего освещения, и отражатель — для дальнего. Что касается фонарей немецкого производства, то они оснащаются двумя отражателями. Уровень освещения дорожного покрытия в целом идентичный в обоих случаях, но Bosch светят на порядок ярче.
В любом случае линзы лучше, чем отражатели, поскольку они позволяют обеспечить более четкую линию светового потока. Кроме того, их эксплуатация позволяет использовать ксенон.
Судя по отзывам наших соотечественников, фонари Bosch обладают более плохой засветкой, в частности, при ближнем освещении.
Устройства немецкого производства имеют важную особенность — дорожное покрытие освещается на порядок лучше в пасмурную погоду и дождь, в отличие от Киржача. Это обеспечивается благодаря тому, что в их конструкции используется отражатель большего размера. Однако, из-за этой же особенности монтаж ксенона в Bosch будет невозможным.

Регулировка фар

Схема для настройки освещения

Вкратце о регулировке:

Чтобы обеспечить правильную настройку, нужно заправить полный бак бензина, промыть фонари, накачать шины до нормы и положить в авто все, что в нем должно быть. Речь идет о запасном колесе, инструментах, огнетушителе и т.д. Автомобиль следует подогнать к ровному забору или стене, при этом поверхность, на которой машина стоит, также должна быть ровной. Стену нужно разметить так, как показано на фото.
Авто поставьте в пяти метрах от стены.
Включите освещение.
Регулятор фонарей нужно поставить в положение 1.
Настройте освещение так, как показано на схеме.

Видео «Замена оптики в 2110»

Подробная инструкция по этому процессу приведена ниже (автор — канал В гараже у Сандро).

Загрузка …

Устройство фары ваз 2114 бош – АвтоТоп

Гидрокорректор фар ВАЗ 2114

В зависимости от загруженности автомобиля свет фар может направляться ниже или выше. Для регулировки светового потока используются особые устройства, называемые гидрокорректорами. Если автомобиль загружен, фары лучше опустить ниже, чтобы световой поток был направлен на дорогу, а не вверх. Таким образом вы обеспечите необходимое освещение дорожного полотна и предотвратите ослепление водителя движущимся навстречу транспортом. При минимальной загрузке машины, когда задняя часть авто приподнята, фары можно слегка поднять.

Как устроен гидрокорректор фар ВАЗ 2114

Как правило, система гидрокорректора фар состоит из следующих частей и компонентов:

основной цилиндр, закрепленный на панели приборов;
соединительные трубопроводы, зафиксированные хомутами;
исполнительные цилиндры на блок-фарах;
морозостойкая рабочая жидкость.

Гидрокорректоры обычно имеют вид неразборных конструкций, которые не подлежат ремонту. Таким образом, при выходе из строя гидрокорректора фар ВАЗ 2114 его ремонт производят путем замены на новый комплект.

В нормальном состоянии корректора производитель предусматривает максимальное рабочее давление. Для направления светового потока фары вниз давление в системе снижается, а шток исполнительного цилиндра втягивается и оптика опускается. Таким образом, устройство много времени находится под высоким давлением.

Нередко при возникновении перепадов температур, особенно в зимнее время, структура уплотнителей нарушается из-за плохого качества резины. Это становится причиной утечки рабочей жидкости и подклинивания поршней цилиндров в определенном положении.

Все гидрокорректоры, которые устанавливают на отечественные машины ВАЗ, конструктивно выполнены по одной аналогичной схеме, не считая определенных отличий в габаритах, компоновке крепления цилиндров, а также трубопроводов. В наши дни на рынке вы можете найти несколько модификаций гидрокорректоров:

«2105-3718010» — для ВАЗ 2105—2107;
«2108-3718010» — для ВАЗ 2108—21099;
«2110-3718010» и «2110-3718010-10» — для ВАЗ 2110—2112;
«2114-3718010» — для ВАЗ 2113—2115;
«21213-3718010» — для 21213 «Нива».

к содержанию ↑

Ремонт гидрокорректора ВАЗ 2114

Ремонт устройства завод-производитель не предусматривает, поэтому при его поломке производят замену устройства в сборе вместе с цилиндрами и трубопроводами.

Если угол наклона фар при изменении степени загруженности авто не регулируется, и даже при помощи регулировочных винтов на блок фарах вам не удается получить оптимальный световой поток, проверьте работоспособность таким способом:

Прежде всего, осмотрите устройство на предмет целостности трубопроводов, а также отсутствия утечек жидкости.
Если после мероприятий неисправность вы не найдете, перейдите к проверке работоспособности рабочих цилиндров. Для этого нужно снять их с блок-фары и замерить ход штоков. Нормальное функционирование цилиндров обуславливается при ходе штоков 6,5-7,5 миллиметров.
По причине того, что ремонт корректора фар ВАЗ не предусмотрен, сломанный прибор лучше заменить новым в сборе.

к содержанию ↑

Регулировка штока

В некоторых случаях регулятор фар выходит из строя из-за нарушения зацепления регулировочного рычага. Таким образом, если гидрокорректор фар ВАЗ 2114 не работает, не спешите его менять. Для начала удостоверьтесь в том, что соединение штока и рычага соответствует рабочему положению.

Шток основного цилиндра корректора упирается в рычаг, воздействующий на такой же шток, который жестко закреплен на плафоне фары. Через регулировочный болт проходит рычаг, выступающий в качестве точки опоры. Механизм регулировки функционирует подобно качелям. Корректор раскачивает плафон, а регулировочный болт дает возможность поднимать/опускать опорную точку качелей. Если болт выкручен в крайнее положение, обратный конец рычага в виде шарика может выскользнуть из места крепления со штоком плафона.

Чтобы гидрокорректор фар ВАЗ 2114 вновь заработал, ремонт устройства следует производить путем возврата рычага в выемку на штоке. Для этого надо закрутить до упора регулировочный болт, а потом нажать на плафон вниз и вставить шарик рычага в необходимое положение.

Замена устройства

Своими руками заменить сломанный корректор фар несложно. Последовательность работ следующая:

отворачиваем винты крепления хомутов трубопроводов к скобам крепления;
с основного цилиндра снимаем ручку;
откручиваем гайку крепления основного цилиндра к панели приборов;
отсоединяем от блок-фары основные цилиндры;
проталкиваем исполнительные цилиндры в салон вместе с уплотнителями;
устанавливаем новый агрегат в последовательности, обратной сборке.

Многие автомобилисты вместо штатного гидрокорректора фар, который предусмотрен производителем, устанавливают более эффективный и практичный электрический корректор. От гидравлического он отличается тем, что в качестве привода здесь выступают электрические моторы. Для машин марки ВАЗ предусмотрен штатный электрокорректор типа СиличЪ-Зенит. Он без проблем устанавливается в те же места, где стоит гидрокорректор. Процесс установки такой:

отключаем минусовую клемму от аккумулятора;
поворачиваем основной цилиндр против часовой стрелки и демонтируем его;
меняем уплотнительное кольцо;
устанавливаем электрический корректор на место основного цилиндра;
демонтируем рычаг основного цилиндра в салоне;
плюсовую клемму соединяем с гнездом колодки 20;
минусовую клемму фиксируем на одной из шпилек кузова под панелью приборов;
вместо трубопроводов прокладываем проводку корректора или вдоль жгута электрического питания;
подключаем к АКБ минусовую клемму.

После всего этого вам нужно лишь проверить работоспособность устройства.

Как многим из нас известно что на ваз 2114 с оптикой Киржач очень ужасный свет, у блок фар от фирмы Bosch ситуация получше, но оставляет желать лучшего. Так давайте разберемся как устроены обе сток фары что бы понять в чем причина полной слепоты Киржача. На следующем фото мы видим разобранную фару Киржач

Тут хорошо видно что основная часть отражающей поверхности находятся по бокам блок фары, низ и вверх имеет простое рефление, а лампу закрывает примерно на 60% «шторка» от чего эффективность любой лампочки падает в разы. Теперь посмотрим как устроена фара фирмы Bosch

По сравнению с Киржачом отражатель меньше, но он более эффективен так как вся его площадь рассчитана на отражение света и шторка лампы имеет совершенно другую форму чем не глушит свет от лампы как на Киржаче. Теперь нам понятно как устроены фары и почему Киржач слепой и перейдем к решению проблемы

Есть 2 самых известных способа излечения слепоты, первый самый простой, но не всегда эффективный это установка альтернативной оптики к примеру от Pro-sport или других производителей. Второй не менее затратный, но более эффективный это линзы под ксенон, свет с ними становится в разы лучше. Но также есть и 3й мало известный и очень спорный это отломать/снять и все что угодно сделать со шторкой на фаре Киржач.

Закончив со вступлением перейдем к делу. После поездки по трассе в ночное время я очень ругался на оптику коллеге на работе, хотел уже заказать альтернативную оптику, но он отговорил и припомнил мне высказанную мною идею о доработке фары что это дешевле, а если что так и так закажешь себе фары. Обсудили идею и пошли пробовать снять фары. Начитавшись как это делать начали пробовать, но блок фара не хотела вылезать мешался саморез под ресничкой фары со стороны по воротника, во многих мануалах почему то пишут что по воротник не стоит снимать отдельно от блок фары мы пошли своим путем

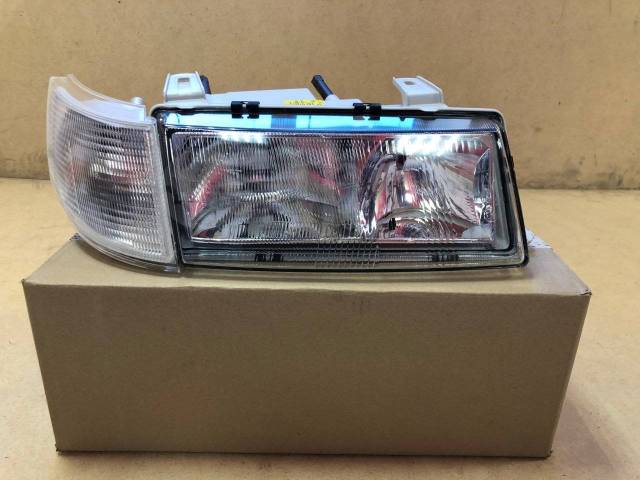

Общий вид блок-фары

Автомобильными фарами пользуются почти все автомобилисты, но не все знают об особенностях её конструкции, а также устройство. Таким образом, стоит более детально рассмотреть данный вопрос.

Схема элементов блок-фары автомобиля ВАЗ-2114:

Схема устройства и подключения блок-фары

Рефлектор:
Нижняя опора рефлектора.
Ограничитель щетки очистителя;
Нижний держатель рефлектора:
Рассеиватель фары.
фланец лампы:
Нить дальнего света;
Экран нити ближнего света;
Нить ближнею света;
Рассеиватель указателя поворота;
Лампа AI2-21-3;
Заглушка. устанавливаемая вместо рабочего цилиндра гидрокорректора;
Верхний держатель рефлектора;
Стяжная пружина:
Рычаг:
Возвратная пружина рычага;
Винт вертикальной регулировки света фары:
Чехол:
Втулка;
Шток рабочего цилиндра:
Манжета;
Корпус рабочею цилиндра:
Кожух фары;
Лампа АКГ12-60+55;
Экран;
Лампа А12-4:
Винт горизонтальной регулировки света фары:
Шпилька крепления блок-фары;
Корпус фары;
Корпус главною цилиндра гидрокорректора;
Трубки. соединяющие главный цилиндр с рабочими:
Двойной поршень:
Приводной винт;
Рукоятка;
Насадка:
Крышка:
Блок- фара;
Монтажный блок;
Реле включения ближнего света фар;
Выключатель зажигания;
Выключатель наружного освещения;
Контрольная лампа дальнего света фар;
Переключатель света фар;
Реле включения дальнего света фар;
I. Схема действия гидрокорректора фар:
А-автомобиль с одним водителем:
В-с водителем и грузом в багажнике;
И.Схема включения фар;
III. Вид на штекерный разъем блок-фары: а штекер ближнего света; в. штекер дальнею света: с штекер габаритного света: d штекер массы

Практическая рекомендация по замене

Блок-фара на ВАЗ-2114 меняется достаточно просто и легко, но сам процесс требует некоторых практических и теоретических навыков. Поэтому, рассмотрим последовательный процесс замены:

Отключаем «клемму-минус» АКБ.
Проводим демонтаж защитной накладки радиатора.

Демонтируем пластиковую защиту верхней панели радиатора

Под фарой, находим удерживающий винт. Он же держит ресничку.

Откручиваем удерживающий винт. Лучше снимать фару в сборе с поворотником

Откручиваем крепление фары от фронтальной панели радиатора.

Откручиваем боковое крепление блок-фары

Отключаем разъемы и провода питания фары, а также вытаскиваем гидрокорректор.

Отключаем разъемы питания и гидрокорректор

Демонтируем крепления с задней части фары. Передние крепления фары Задние болты крепления фары Вид спереди, креплений фары

Теперь, можно аккуратно вынуть фару с посадочного крепления.

Проводим демонтаж фары

Сборка проводится в обратном порядке.

Отзывы о фарах Bosch: Оценки, Рейтинги, Сайт, Страна

Что мы знаем о фарах Bosch

Бренд производителя зарегистрирован в стране — Германия. Официальный сайт находится по адресу: http://www.bosch.ru.

В июне 2021 на PartReview сложилось позитивное мнение о фарах Bosch.

Оценка PR — 85 из 100, базируется на основе 36 отзывов и 113 голосов. 29 отзывов имеют положительную оценку, 5 — нейтральную, и 2 — отрицательную. Средняя оценка отзывов — 4.3 (из 5). Голоса распределились так: 97 — за, 16 — против.

В рейтинге лучших производителей фар запчасть занимает 2 позицию, уступая таким производителям как ОСВАР , но опережая фары Hella и EAGLE EYES.

Пользователи также составили мнение о качествах фар Bosch:

Герметичность — насколько эффективно сохраняется непроницаемость — оценивается позитивно. 4.7 балла из 5.

Прозрачность — насколько эффективно материал фар противостоит помутнению — оценивается позитивно. 4.2 балла из 5.

Фары Bosch в авторейтингах

Здесь можно узнать владельцы каких марок и моделей ставили фары Bosch на свои авто. Далее список авторейтингов, в которых данная запчасть входит в ТОП-3 лучших:

Bosch на первом месте в авторейтинге фар для: BMW 3er, ВАЗ (Lada) 2113/2114/2115, ВАЗ (Lada) Granta, ВАЗ (Lada) 2110/2111/2112, Mercedes A-Class .
Bosch на втором месте в авторейтинге фар для: Mitsubishi Lancer, Nissan X-Trail .

Фары Bosch в сравнении

На PartReview доступны 8 сравнений фар Bosch c другими производителями.

В частности можно выяснить, чьи фары лучше: Bosch или VALEO, Bosch или ОСВАР, Bosch или EAGLE EYES, Bosch или Формула Света, Bosch или SAT .

Распиновка разъема фары ваз 2110

Схема электрическая ВАЗ — 2110 однопроводная, то есть от источника питания до потребителя проходит только один провод, по которому подаётся плюс. Минусом в таком соединении является масса автомобиля. Большинство цепей получают питание при включении зажигания. Это сделано для снижения нагрузки на аккумулятор при не работающем двигателе и предотвращение его разряда.

Под постоянным питанием, не зависимо от включения зажигания, находятся цепи звукового сигнала, стоп-сигнала, плафона и другие работа которых должна быть не зависимо от работы двигателя.

Схема электрооборудования ВАЗ-2110, идентична схеме электрооборудования ВАЗ-2111 (2112; 2114).

Схема состоит из четырёх жгутов, которые делятся в зависимости от расположения. В частности в подкапотном пространстве находятся два жгута, один из которых проходит по левому крылу, а второй соединяет систему зажигания в карбюраторных автомобилях или датчики и исполнительные устройства с контроллером, с инжекторным двигателем. В салоне так же находятся два жгута один из которых соединяется с потребителями левой стороны, приборы, органы управления и так далее, и жгут питающий освещение салона и потребители, находящиеся в задней части автомобиля. Соединение жгутов между собой происходит через монтажный блок, который выполняет роль коммутирующего устройства, и штекерный разъем, находящийся под панелью.

Схема электрическая ВАЗ — 2110 подключения фар.

Схема подключения противотуманных фар.

Согласно заводской схеме подключения противотуманные фары включаются после включения габаритов.

При это можно оставить включенные фары при заглушенном двигателе, что приведёт к разрядке аккумулятора. Для предотвращения этой ситуации лучше подключить провод управления реле к выводу от замка зажигания (на схеме красным). Но если Вы хотите оставить включение совместно с габаритами, то вывод 30 реле лучше всего соединить с проводом получающим питание через замок зажигания. При этом надо учитывать, что увеличится нагрузка на замок зажигания.

На автомобиле установлены две блок-фары производства Bosch или АО «Автосвет», объединяющие фары ближнего и дальнего света, лампы габаритного (стояночного) света и указатели поворота. Блок-фары различаются по конструкции. Фара ближнего света «Автосвет» — с плоским экраном и линзой между лампой и рассеивателем, рассеиватель блок-фары приклеен к корпусу, лампа габаритного света расположена в фаре дальнего света. Фара ближнего света Bosch — без линзы, с экраном-колпачком на лампе, лампа габаритного света — в фаре ближнего света. Указатели поворота у обеих блок-фар одинаковые, точки крепления совпадают: вверху — болтами к верхней поперечине рамки радиатора, внизу — гайкой к шпильке на кронштейне брызговика и болтом — к стойке рамки радиатора.

В фарах устанавливаются однонитиевые лампы ближнего и дальнего света. При включении ближнего света фар горят лампы ближнего света, а при включении дальнего света — все лампы (и ближнего и дальнего света).

Напряжение на лампы ближнего и дальнего света подается соответственно через реле К4 и К5 типа 904.3747-10, расположенные в монтажном блоке. Напряжение включения реле при температуре 20±5°С -не более 8 В, сопротивление обмотки — 85±8,5 Ом. Напряжение на обмотки реле подается, если полностью нажата клавиша переключателя наружного освещения (тогда выбор между ближним и дальним светом — в зависимости от положения подрулевого переключателя света фар) или — независимо от положения переключателя — если водитель оттягивает на себя подрулевой переключатель (тогда включается дальний свет фар).

Гидрокорректор фар.
Cлужит для изменения угла наклона фар в зависимости от загрузки автомобиля. Он состоит из главного цилиндра, закрепленного на панели приборов, исполнительных цилиндров, установленных на блок-фарах, и соединительных трубок. Цилиндры и трубки заполнены специальной жидкостью с низкой температурой замерзания и не сообщаются с атмосферой. Гидрокорректор -неразборный и ремонту не подлежит. При закисании поршней в цилиндрах, течи из цилиндров или трубок, а также если ход штоков исполнительных механизмов (в блок-фарах) отличается от величины 7±0,5 мм, замените гидрокорректор в сборе.

Наружное освещение, лампы стоп-сигнала и света заднего хода, освещение салона и багажника

Передние лампы габаритного света расположены в блок-фарах (см. раздел «Фары»), задние — в наружных задних фонарях (на крыльях автомобиля). Лампы стоп-сигнала и света заднего хода — во внутренних задних фонарях на крышке багажника. (Снятие выключателя стоп-сигнала см. «Снятие вакуумного усилителя и педального узла тормоза»). Фонари подсветки номерного знака расположены на бампере.

Габаритный свет включен, если нажат переключатель наружного освещения. Лампы габаритного света и стоп-сигнала запитаны через реле К1 контроля исправности ламп в монтажном блоке. Если какая-либо из ламп перегорит или нарушится контакт в патроне или питающей цепи, в блоке контроля загорается соответствующий индикатор. Если реле контроля ламп нет, вместо него должны стоять перемычки, иначе лампы гореть не будут.

Лампы фонарей освещения номерного знака включаются одновременно с наружным освещением, но подключены в обход реле контроля, поэтому их исправность не диагностируется.

Лампа подсветки вещевого ящика включается при включенном зажигании выключателем под крышкой ящика.

Напряжение к выключателям ламп плафона освещения салона и индивидуального плафона водителя подается также при включении зажигания. Кроме того, лампа освещения салона загорается, если открыта одна из дверей и переключатель плафона находится в соответствующем положении. Через несколько секунд после закрывания двери яркость свечения лампы уменьшается, и она гаснет. Этим управляет блок индикации бортовой системы контроля.

Подсветка приборов включается одновременно с включением наружного освещения. Яркость ламп подсветки регулируется реостатом на панели приборов.

Лампы фонарей заднего хода загораются, если включено зажигание и замкнут выключатель заднего хода, расположенный на коробке передач.

Освещение багажника включается одновременно с лампами габаритного света.

Указатели поворота

Указатели поворота (левые или правые) включаются подрулевым переключателем. Режим аварийной сигнализации (мигают все указатели поворота) включается при нажатии на соответствующую кнопку. Мигание ламп в этом режиме обеспечивается реле-прерывателем КЗ типа 493.3747 в монтажном блоке. При перегорании одной из ламп указателя поворота частота мигания оставшихся ламп и контрольной лампы удваивается. В нормальном режиме частота мигания должна составлять 90±30 циклов в минуту при температуре окружающего воздуха от -40 до +65°С и напряжении от 10,8 до 15 В.

Уважаемые покупатели, во избежание ошибок при отправке разъема передней фары 2110-3711010РХ в сборе с проводами, в строке «Комментарий» указывайте для какой фары BOSCH или Автосвет , модель вашего автомобиля, год выпуска.

В любом автомобиле оптика играет важную роль, поскольку именно от качества освещения дорожного покрытия в темное время суток зависит безопасность водителя. Соответственно, из-за этого многие автолюбители периодически проверяют фары, чтобы обеспечить более лучшее освещение.

При замене лампочки в фарах автомобилей ВАЗ 2110—2112, обычно автолюбитель видел удручающую картину: вся изоляция одубевшая, контакты окислены и жилы проводов ломаются после каждой замены ламп, пластмассовые «патроны» под световые габариты крошаться и нет должного контакта.

Всему виной, это ежедневная нагрузка на передние фары : перегрев контактной части из-за малого сечения и продолжительной работы.

Разъёмы 0301050014РХ с проводкой в сборе, предназначены для подключения лампы дальнего и ближнего света, а также лампы габаритного света в передней фаре BOSCH автомобилей семейства ВАЗ 2110—2112, через передний (подкапотный) жгут.

Указатели поворотов «Бош» и «Автосвет» не взаимозаменяемы. При установке фар другого производителя придется потратиться также на «поворотники».

Разъём 0301050014РХ передней фары в сборе ВАЗ 2110 BOSCH с проводами, обладают высокой стойкостью к неблагоприятным воздействиям внешней среды (повышенной влажности, соляных растворов, масла, бензина и их испарений, агрессивных моющих средств). В разъемах с проводами «Cargen» используются провода с медными жилами, сечением от 0,5 мм до 6 мм.

Лампы, применяемые на автомобиле ВАЗ 2110, 2111, 2112 (Жигули)

Наименование

Обозначение по ГОСТ

Обозначение по ЕЭК

Мощность, Вт

Позиция на фото

Блок-фара:

Лампа противотуманной фары

Лампа бокового указателя поворота

Задний наружный фонарь:

Задний внутренний фонарь:

Лампа фонаря освещения номерного знака

Лампа фонаря освещения багажного отсека

Лампа плафона освещения салона

Лампа фонаря освещения вещевого ящика

Лампа подсветки комбинации приборов

Контрольная лампа комбинации приборов

Лампа плафона индивидуального освещения

Лампа подсветки прикуривателя

Лампа подсветки блока управления отопителем

Лампа подсветки рычага управления заслонками системы вентиляции и отопления

Лампа подсветки часов

Лампа подсветки символов выключателей

Разъём 0301050014РХ в сборе для передней фары ВАЗ 2110 BOSCH в автомобилях ВАЗ 2110—2111-2112 — удовлетворяет запросам потребителей и соответствует с требованиями ГОСТ Р51814. 1-2004 (ИСО/ТУ 16949:2002).

Замена жгута проводов 2110-3711010РХ, находящейся в передней фаре BOSCH, соединяющаяся с передним жгутом через разъём «мама» в автомобилях семейства ВАЗ 2110—2112, может производиться самостоятельно, не обращаясь в специализированные сервисы обслуживания.

Так как для передних фар в зависимости от производителя, идут разные разъемы в сборе, просим Вас во избежание ошибок при заказе » В корзине/ в строке комментарий к заказу» указывать модель своего авто, производителя фар Например «ВАЗ 2110, BOSCH»/

Другие артикулы товара и его аналогов в каталогах: 0301050014РХ, 2110-3711010РХ.

ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 с Блок — фарой BOSCH .

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно жгут проводов передней фары BOSCH на автомобиле семейства ВАЗ 2110—2112.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

лампа дальнего света

лампа ближнего света

лампа переднего указателя поворота

лампа габаритного света

лампа указателя поворота

лампа габаритного света (ВАЗ-2110, -2112)

лампа габаритного света (ВАЗ-2111)

лампа противотуманного света

лампа сигнала торможения

лампа света заднего хода

Регулировка света фар на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать!
Свет фар – его приходиться регулировать, особенно после покупки Б/У автомобиля бывает старые хозяева регулируют свет под себя и поэтому при езде на таком автомобиле, либо начинаешь слепить глаза встречным водителям, либо же фары настолько опущены низко, что и дороги толком не видно, ну а по сути регулировать их нужно после замены ламп, потому что разные лампы светят по своему, то есть какие то лампы сильно светят, а какие то нет.

Краткое содержание:

Как отрегулировать фары на ВАЗ 2113-ВАЗ 2115?

Примечание!
На самом деле фары очень легко регулируются на этих автомобилях, вот если брать классику, то для того чтобы там фары отрегулировать, нужно будет взять отвёртку и крутить при помощи неё регулировочные винты, а на автомобилях семейства Самара 2 всё просто, достаточно только на руки перчатки одеть чтобы не испачкаться и мелом ещё запастись, это нужно чтобы схему нарисовать на стене на которой вы и будете регулировать фары, если вы что то не поняли, если у вас возник вопрос: «Что за стена нужна и зачем схему на ней рисовать?» то в таком случае просто читайте инструкцию дальше и вы всё поймёте!

1) Прежде чем приступать к регулировки, подумайте как вы её будете делать (Правильно или на глаз), если на глаз то никакую схему рисовать не нужно, просто винты покрутите и всё (Об этих винтах чуть позже), если же вы желаете правильно пучок света фар направить, то в таком случае сперва разыщите ровную поверхность на которую можно поставить автомобиль (Асфальт лучше всего) и напротив этой поверхности должна быть так же строго вертикальная стена, как вы видите на фото чуть ниже, автомобиль от этой стены вам нужно будет поставить на расстоянии в 5 метров (Кроме стены, можно использовать листы фанеры или ещё что ни будь, что вам придёт в голову), после этого мелом начертите на фанере или же на стене три вертикальных линии, одна из этих линий как вы уже видите по фото должна находиться в самом центре (В центральной части передка автомобиля) и идти до самого конца в низ (Линия «О» это), вторые же линии это боковые (Они должны быть начерчены, строго от центра фар) на фото они ещё буквами «А» и «В» указаны, тоже самое и горизонтальной линией 1 которая тоже должна быть начерчена начиная от центра фар и последняя линия это горизонтальная цифрой 2 которая указана, она чуть ниже первой линии (На 650 мм. ) должна быть начерчена.

Примечание!
Но есть одно Но! Прежде чем ко всей этой регулировки приступать, чтобы она более точной была, проверьте сперва насколько у вас шины накачаны по необходимости до качайте их до нужного уровня, кроме этого сотрите всю грязь с фар чтобы они хорошо светили, а так же заправьте автомобиль (Если нет возможности полностью заправить, то пол бака хотя бы залейте) и посадите за руль своего друга или какого либо человека массой 75 килограмм примерно, ну и в завершение в боковой части качните автомобиль чтобы пружины подвески установились!

Ах да кой что ещё нужно будет сделать, ручку гидро-корректора фар поставьте в положение один водитель (Это цифра 0), ниже мы закрепили фото на котором ручка гидро-корректора указана красной стрелкой (Это было сделано для тех, кто не знает что такое корректор фар), данную ручку вам и нужно будет в положение 0 повернуть, на фото его к сожалению не видно, потому что эта цифра находиться сверху а верхнюю часть панель закрывает, кроме этого на фото всё показано на примере автомобиля ВАЗ 2110 а не ВАЗ 2114, поэтому у вас данная ручка корректора немного но может отличаться, но объясним вам в двух словах где она находиться, а именно она располагается на автомобиле с торпедой ВАЗ 2114 возле дефлектора в левой части (Если на водительское кресло сесть), возле этого корректора ещё одна ручка есть вы сразу её найдёте после того как в салон своего автомобиля на водительское кресло сядете!

2) Теперь переходим собственно к регулировки, закройте в начале одну фару у своего автомобиля (При помощи чёрной тряпки можно) и после этого переходите к регулировки той фары, которая не закрыта тряпкой, для её регулировки отройте капот у автомобиля и с обратной стороны блока-фары разыщите два ручных винта, один из которых нужен для регулировки пучка света по вертикальной плоскости (Это винт 1), а другой по горизонтальной (Это винт 2), всё что указано цифрами 3, 4, 5 на фото вы уже не трогайте, так вот при помощи этих винтов отрегулируйте свет фар таким образом, как показано на фотографии (На схеме имеет ввиду) чуть выше, а именно обратите своё внимание особо на точки «Е» которые появились посредством прохождения линий («А», «В») и линии «2».

Дополнительный видео-ролик:
Более подробно но без схемы, просто для того чтобы вы понимали принцип регулировки фар, просмотрите для этого ролик который размещён чуть ниже, в нём правда автомобиль семейства не Самара 2, а семейства Самара показан, но суть регулировки одна и на обоих этих моделях машин можно сказать она полностью совпадает.

Как отрегулировать фары ваз 2110 своими руками. Регулировка положения рычага переключения передач

Правильный выбор фар для ваз 2110

В автомобиле ВАЗ устанавливаются 2 вида фар:

«Киржач», которые относятся к отечественному производству. Линзы испускают пучок света. С одной стороны, регулировка фар ВАЗ 2110 должна проходить без проблем, Но, проходя через внешний рассеиватель, свет искажается. Распылению света еще способствуют плохие погодные условия.
«Бош» — импортный производитель. За счет высокого качества комплектующих деталей пучок света характеризуется четкой направленностью.

Правила регулировки фар

подготовка автомобиля, площадки и стенда;
осмотр регулируемых элементов;
процесс регулировки.

Проводится проверка надежности работы корректора.
Выбирается ровная площадка, на которую устанавливается автомобиль. Предварительно она проверяется уровнем. Небольшие уклоны дадут сильную погрешность при проведении работ. Хорошим вариантом будет площадка, расположенная перед гаражными воротами.
Зная, как отрегулировать свет фар на ВАЗ 2110, чтобы работы были выполнены верно, необходимо полностью заправить топливный бак, довести давление в шинах до нормы, а на водительское сиденье посадить человека, равного весу водителя.
Провести разметку на шаблоне или стене. Для этого на нем проводится вертикальная линия, соответствующая проекции оси автомобиля. Отступая в стороны, наносится еще 2 таких линии, которые соответствуют центрам фар машины. Расстояние между ними составляет 1108 мм. Проводится горизонтальная линия, по высоте центра фар. Отступая от нее вниз 75 мм, чертится еще одна горизонталь.

Расстояние от оптического центра фары до плоскости рабочей площадки н, мм	Номинальный угол наклона светового пучка фары в вертикальной плоскости		Расстояние R от проекции оптического центра до светотеневой границы фары на экране, удаленном на 10 м, мм
	угл. мин	процентов
До 600	34	1.00	100
От 600 до 700	45	1. 30	130
От 700 до 800	52	1.50	150
От 800 до 900	60	1.76	176
От 900 до 1000	69	2.00	200
От 1000 до 1200	75	2.20	220
От 1200 до 1500	100	2.90	290

Сила света фар в режиме «ближний свет»

Осмотр фар

Перед тем как отрегулировать фары на ВАЗ 2110 своими руками, проводится работа со световыми приборами:

При помощи моющего средства смывается вся грязь со стекла.
Визуально ведется осмотр фары. Если на нем заметны царапины, то они устраняются полировкой. Лучше такую работу проводить в сервисном центре.
Также проверяются линзы и отражатели. При наличии на них трещин, они подлежат замене.
Если лампы эксплуатировались длительное время, то меняются на новые элементы. При установке источников света не следует брать лампы повышенной мощности. Это сопровождается излишним нагревом узла, что привод к его поломке.

Процесс регулировки своими руками

В Инструкции представлен пошаговой процесс как отрегулировать фары на ВАЗ 2110 своими руками:

Чтобы провести правильную регулировку фар ВАЗ 2110 своими руками, расстояние от стенда до места расположения автомобиля должно составлять 5 м. Автомобиль располагается под прямым углом к разметке.
Вместо водителя, на переднее сиденье, укладывается груз, весом, в районе 75 кг. Также на это место может сесть помощник шофера, если он имеет тот же вес.
Для правильной регулировки света фар ВАЗ 2110 необходимо установить пружины и амортизаторы в естественное, рабочее положение. Делается это при помощи качения автомобиля за крыло.
Открывается капот. Правая фара прикрывается. Корректор устанавливается в положение 1.
Перед тем как опустить фару на ВАЗ 2110, нужно найти регулировочный винт. Если прибор светит вверх, то его нужно опустить, путем вращения винта до попадания пучка света на вторую горизонтальную линию. Когда пучок сильно опущен, он наоборот требует подъема.
Такая же манипуляция проводится с правой фарой.

Примечание. На правой блок-фаре все элементы расположены симметрично.

Чтобы понять, как отрегулировать дальний свет фар на ваз 2110, нужно воспользоваться другой инструкцией:

Автомобиль также устанавливается от стенда на расстоянии 5 м.
Теперь регулятор фиксируется в положение 4.
Регулировка проводится по тому же принципу, как и ближнего света. Отличие заключается в том, что направляется пучок на 25 мм ниже верхней горизонтали.

А — вертикальная линия обозначающая расположение лампы ближнего света левой блок-фары;
В — вертикальная линия обозначающая расположение лампы ближнего света правой блок — фары;
С — горизонтальная линия обозначающая расположение ламп ближнего света фар;
D — линия обозначающая высоту подъема горизонтальной границы пучков света;
О — осевая линия;
l — расстояние между лампами ближнего света фар;
А — расстояние от поверхности площадки на которой установлен автомобиль до ламп ближнего света фар.

Поломки, препятствующие регулировке

Устранение диффекта фар

Выворачиваются весь крепеж, и фары вынимаются из гнезда.
С них снимаются лампы.
Чтобы отделить рассеиватель, используется фен. С его помощью растапливается герметик. Отделение проводится отверткой или другим плоским предметом. Если это фара Бош, то потребуется еще снять скобы, крепящие стекло.
Демонтируется отражатель. Он держится на 3 точках.
Все детали разобранной фары промываются. Неисправные элементы заменяются новыми. Затем сборка ведется в обратном порядке. В качестве герметика используется силикон.

Ремонт корректора

Работа проводится в следующем порядке:

На первом этапе снимаются все хомуты, которые крепят изделие к кузову, а также расширительный бачек. В салоне вынимается ручка управления. Все трубки демонтируются. В некоторых случаях они изымаются частями, путем перекусывания.
Чтобы снять цилиндр, нужно на панели взяться рукой за выключатель и потянуть на себя. Затем легко вынимается цилиндр.
После очистки мусора протягивается новая трубка.
Весь монтаж проводится в обратном порядке. Уделяется внимание уплотнителям.

Даже начинающий автомобилист понимает, что от регулировки фар зависит безопасность водителя и его спутников, а также других участников дорожного движения, включая пешеходов. Рано или поздно мы замечаем, что оптика перестала обеспечивать нужный обзор на дороге – это касается и дальнего, и ближнего света. Значит нужна регулировка фар ВАЗ 2110.

В этом материале мы опишем, как проводится эта процедура на «десятке». Все шаги расписаны максимально просто, поэтому отрегулировать свет сможет и начинающий автомобилист. Также мы рассмотрим альтернативу стандартному устройству для настройки. После прочтения статьи вы будете знать, что собой представляет электрокорректор и как его поставить на ВАЗ 2110.

Оптика ВАЗ 2110

На автомобилях этого поколения установлены следующие приборы освещения:

Блок-фары. При помощи элементов управления на приборной панели можно переключаться между дальним и ближним светом.
Указатели поворота.
Противотуманные огни. Эта оптика появилась только на «десятках» последних версий, но ПТФ можно поставить самостоятельно.
Габаритные огни.

Прежде чем проводить регулировку света, нужно убедиться в том, что гидро- или электрокорректор работает исправно. В противном случае такая «настройка» только усугубит положение. Если приборы в порядке, тогда можно приступать к настройке.

Регулировка фар

Чтобы точно отрегулировать свечение фар, необходимо полностью заправить «десятку» топливом. Также во время регулировки рекомендуется, чтобы на водительском месте сидел человек приблизительно вашей комплекции. Тогда положение кузова будет естественным. Не забудьте проверить давление в покрышках. Если они спущены (даже немного), доведите показатель до нормы. Все готово? Переходим к настройке.

Проверку следует проводить в ночное время суток. Машину необходимо поставить напротив вертикальной поверхности – обычно автомобилисты используют для этого стену гаража. Передний бампер должен стоять параллельно стене, от передних фар до препятствия должно быть ровно пять метров. Теперь необходимо нанести на препятствие следующий рисунок:
У водителя не всегда может быть возможность чертить схему, тогда придется положиться на свое воображение и представить рисунок в голове. Распечатайте его и положите на приборную панель. Запускаем ближний свет и закрываем левую фару любым материалом, который не будет пропускать свет.
Крутим винт №1 в нужную сторону и смотрим, как изменяется положение света на чертеже. Когда положение попало на нужную линию, начинаем работать с винтом №2 – нам необходимо отрегулировать свечение по горизонтали и поднять его на нужный уровень.
Нам нужно добиться, чтобы свет не выходил за пределы линии «М», но при этом касался «N». При необходимости нужно поднять линию света или опустить. По горизонтали свечение должно соприкасаться с линиями «D» и «C».
Если настройка левой фары завершена, то можно переходить к правой и выполнять те же действия.
Готово, регулировка света проведена.

Устанавливаем электрокорректор фар

Штатное устройство не регулируется, оно неразборное, как результат, при выходе из строя, фару можно только заменить. Чаще всего это происходит из-за утечки рабочий жидкости или «клина». Если у вас возникла необходимость заменить устройство, то лучше вместо него поставить электрокорректор.

На «десятку» можно поставить:

Штатный электрокорректор для 2110. Найти его можно по артикулу ЭМКФ-41.
Корректор от другой марки, обычно автомобилисты используют для этого агрегат от ГАЗа.

В комплект входит сам электрокорректор, уплотнительные кольца и проводка. Основное преимущество такого устройство перед штатным агрегатом – это надежность. Установив электрокорректор, вы забудете о поломках этого компонента. Система штатного устройства сделана таким образом, что корректор постоянно находится под давлением жидкости. Уплотнительная резина изнашивается особенно быстро в холодную пору.

Установка электрокорректора от ГАЗ

Покупать нужно комплект, где присутствуют провода. В противном случае вам придется самостоятельно делать витую пару.

Установку необходимо выполнять в штатные места, здесь никаких доработок не требуется. Зато они понадобятся в самом приборе – необходимо выставить ход и длину штока. Установка может быть осуществлена и без доработок, но есть вероятность, что электрокорректор будет работать только в первых 4-х позициях вместо 16-и.

Укорачивание длины штока проходит по следующей схеме:

Теперь нужно уменьшить ход. Для этого следует поменять резистор R1 – вы найдете его на схеме подключения ЭК. Меняем его на 4.3кОм. Если вы не разбираетесь в электронике, то посмотрите на фото ниже – там указано место расположения резистора, который необходимо заменить. Когда все доработки завершены, электрокорректор можно подключать к системе.

Регулировка

Выставляем ближней свет на деление «0». Это соответствие будут в дальнейшем проверять при техническом осмотре автомобиля. В отличии от гидравлического устройства, с ЭК машину нужно ставить на расстоянии 1,2 м до стены. При переключении деления уровень смещается на 60 мм. В итоге мы должны получить результат, как в инструкции по настройке.

Видео по регулировке фар:

Для обеспечения безопасности управления автомобилем головное освещение должно быть настроено правильно. О том, как отрегулировать фары на ВАЗ-2110, должен знать каждый владелец автомобиля. Сделать настройку можно без снятия элемента с машины — для этого имеются специальные винты, которыми пучок света регулируется в вертикальной плоскости. Аналогичным образом производится корректировка пучка на моделях 2111, 2112. Даже на более современных моделях LADA Granta и LADA Priora имеются такие настройки.

Как осуществить разборку фары

Для того чтобы произвести регулировку фар ВАЗ-2110 своими руками, необходимо избавиться от всех дефектов в них: отремонтируйте, замените стекло, лампу, отражатель. Порядок разборки следующий:

Отключаете от аккумуляторной батареи минусовую клемму. Если АКБ мешает, можно ее полностью снять.
Снимаете стекло, прогрев его феном. Таким образом у вас получится расплавить клеевой состав, который находится под ним.
Прорежьте на линзе небольшой П-образный профиль.
Демонтируйте отражатель, изготовленный из бумаги. Чтобы это сделать, потребуется выкрутить три болта с обратной стороны.
Возле гидравлического корректора имеется пружинка, ее нужно снять. Вместе с ней демонтируются «розочки» — фиксаторы из пластика, закрепленные на отражателе.
Защелкните шар на краю отражателя.
Защелкните катушку из металла, чтобы не допустить выкручивания регулятора.

Если гидравлический корректор сильно закрутить, это приведет к тому, что ограничитель попросту деформируется. При этом из пластиковой обоймы выйдет шарик, и вся оптическая система упадет вниз.

Особенности снятия блок-фары

Обязательно нужно учесть, что, если перекручивать корректор, придется заменять стальную деталь прокладкой из резины. Проблема в том, что стальной элемент корректора ломается, деформируется, что сказывается на работе. Это не самый лучший вариант, так как при установке резиновой прокладки сложно понять, когда фары находятся в крайних положениях.

Для того чтобы не пропадал свет, вам потребуется заново перекрутить корректор. Поэтому при регулировке фар ВАЗ-2110 своими руками потребуется установить дополнительный фиксатор. Идеально подойдет шплинт из проволоки. Он ставится в лепестки пластиковой «розочки». Обязательно нужно соблюдать аккуратность при разборке блок-фары. Перед первым включением очистите все поверхности от излишков герметика. При необходимости промажьте стекло по всему периметру герметиком.

Альтернативная настройка

Для того чтобы осуществить регулировку фар на ВАЗ-2110, можно воспользоваться и альтернативным методом. Для этого выполняйте такие действия:

Нарежьте резьбу на крепежах регуляторов светового потока.
Закрутите внутрь фонарей винты и наденьте на них шайбы.
Снимите фиксаторы из пластмассы.
Установите планки, на которых находятся световозвращатели дальнего и ближнего света.
Установите шайбу поверх планки. Еще нужно будет установить пружину на нее и поверх снова шайбу.
Вся конструкция фиксируется при помощи контрольной гайки.

Подготовительные работы перед корректировкой без разборки

Если в самой блок-фаре нет дефектов, можно не проводить ее разборку, достаточно скорректировать пучок света.

Нужно выполнить несколько подготовительных действий, прежде чем начинать регулировку фар ВАЗ-2110 своими руками. На фото показана разметка стены. Вам также потребуется выполнить такие условия:

Полностью заправить бензобак, для того чтобы задняя часть автомобиля сильнее опустилась.
Промойте все стекла на головных фарах.
В багажнике уложите запаску, огнетушитель, набор ключей. Другими словами, все то, что вы обычно с собой возите.
Проверьте давление во всех колесах, а при необходимости подкачайте.
Установите автомобиль на ровной поверхности. Крайне важно, чтобы рядом была идеально ровная стена или забор. Расстояние от нее до передней части автомобиля должно составлять не меньше 8 метров.

Обязательно правильно разметьте вертикальную плоскость, так как от этого зависит то, насколько точно будет произведена регулировка света.

Алгоритм действий при настройке

Перед тем как отрегулировать фары на ВАЗ-2110, нужно провести все подготовительные действия. Устанавливать на передних сидениях грузы нет смысла. Для более точной корректировки (по мере загрузки машины) имеется гидропривод. Его ручка находится слева от руля, около блока предохранителей. А теперь о том, как произвести настройку света фар без разборки элементов:

Установите автомобиль напротив стены, продольная его часть должна быть перпендикулярна кузову.
Запустите двигатель и включите ближний свет фар. Двигатель желательно завести, чтобы не посадить аккумулятор.
Переведите ручку управления гидравлическим корректором в положение «1». Это положение соответствует минимальной загрузке — в машине находится только водитель.
Скорректируйте при помощи винтов на блок-фарах направление пучков света, ориентируясь на схему, представленную в статье.

Добившись нужного направления, можно завершить работу. Теперь в зависимости от степени загруженности автомобиля нужно только корректировать положение ручки гидропривода.

Если нужно менять блок-фару

Перед тем как отрегулировать фары на ВАЗ-2110, нужно убедиться в их исправности. Если ремонт, который был описан выше, не приносит результатов, то нужно произвести полную замену блок-фары. Для этого выполните такие манипуляции:

Отключите от фонаря всю электропроводку и снимите верхнюю часть радиаторной решетки. Чтобы это сделать, необходимо выкрутить все болты ключом на «10».
Отсоедините от поворотников провода и снимите гидравлический корректор. Чтобы это сделать, нажмите защелку и поворачивайте корпус устройства на 90 градусов.
Выкрутите винты фиксации оптического элемента и сдвигайте блок-фару назад.
Ослабьте затяжку болтов на верхнем фиксаторе и снимите «ресничку».

После того как выкрутите последнюю гайку, можно весь фонарь в сборе немного приподнять и снять. Если еще возможно выполнить ремонт, делайте его. Если же нет, то меняйте блок-фару целиком. Перед тем как отрегулировать фары на ВАЗ-2110, обязательно произведите их ремонт. Так у вас получится обеспечить максимальную надежность оптики.

От освещенности дорожного покрытия перед автомобилем в ночное время зависит безопасность водителя, пассажиров и других участников дорожного движения. Для обеспечения необходимого потока света требуется п ериодическая регулировка фар ВАЗ 2110, которая может выполняться своими руками.

[ Скрыть ]

Какие фары для ВАЗ 2110 лучше и проще в регулировке

На автомобилях ВАЗ 2110 с завода устанавливались два типа передней оптики:

отечественного производства, так называемые фары Киржач;
импортные комплектующие, сделанные компанией Бош.

Схемы и конструкция деталей несколько различны, однако методики регулировки угла наклона отличий не имеют. В запчасти часто поставляются изделия китайского или кустарного производства, которые не отличаются высоким качеством. Подобные фары нередко не удается настроить на совместную работу в допустимых стандартом пределах.

Фары Киржач

В конструкции изделий производства АО «Автосвет» (г. Киржач) использована линзовая оптика для ламп ближнего света. В теории подобное решение должно обеспечивать направленный и интенсивный пучок света, который легко подлежит регулировке. На практике свет искажается внешним рассеивателем, а также погодными явлениями (дождь, снег, туман).

Лампы установлены в стандартном отражателе, расположенном ближе к решетке радиатора. Отражательный элемент имеет небольшие размеры и ненадежное крепление. Из-за этого наблюдается эффект дрожания света при движении.

На сегодняшний день предприятие «Автосвет» является банкротом, часть оборудования передана заводу «Освар». Встречающиеся в продаже запчасти под маркой «Киржач» являются подделками и не имеют к оригинальной продукции никакого отношения.

Фара завода «Автосвет»

Немецкие бошевские фары

Германская оптика оборудована обычными светоотражателями, но за счет высокого качества комплектующих позволяет получить интенсивный и стабильный пучок света. По отзывам владельцев, фары обеспечивают лучшую освещенность в любую погоду, чем отечественная продукция.

Выпуск фар велся в Рязани. В настоящее время там располагается предприятие Automotiv Lighting, являющееся структурным подразделением компании Magnetti Marelli (Италия). Именно эта продукция поставляется на завод и в запчасти. Название «немецкие Бош» используется автовладельцами по старой памяти.

Фара Бош для ВАЗ 2110

В чем заключается важность регулировки фар?

Важность регулировки фар объясняется такими нюансами безопасности:

Некорректно отрегулированные фары формируют перед автомобилем широкий световой луч, который фактически ставит завесу, ограничивающую видимость. Данный эффект особенно заметен в дождливую или туманную погоду, а также во время снегопада.
Неотрегулированный поток света на ближнем режиме ослепляет водителей встречного автотранспорта, увеличивая риск дорожно-транспортных происшествий. При переключении света на дальний режим будут «освещаться деревья», но не дорога перед автомобилем.

Как правильно отрегулировать фары, не снимая их?

Регулируются без снятия с автомобиля. Для настройки применяется специальный стенд, с индивидуальной разметкой для каждой модели. Для самостоятельной корректировки применяется переносной шаблон из фанеры или нарисованный на стене. В условиях автосервиса используются специальные регулируемые приборы, обеспечивающие повышенную точность измерения.

Процедура регулировки в гаражных условиях состоит из этапов:

Нанесение шаблона разметки на стене или установка готового.
Обозначение точек центров ламп.
Непосредственно регулировка света.

Для регулировки пучка света используются два регулятора, установленных сзади корпуса. Ближний к поворотнику отвечает за изменение направления по вертикали, второй — по горизонтали. Доступ к регуляторам свободный и не перекрывается агрегатами моторного отсека.

Подготовительные работы перед корректировкой без разборки

Требования перед началом регулировки:

Вымыть внешнюю поверхность фар. На стекле не должно быть налетов пыли, остатков насекомых или замасливаний.
Проверить работу корректирующего устройства, которое может иметь гидравлический или электрический привод.
Провести визуальный осмотр стекла рассеивателя. При обнаружении помутнений или царапин рекомендуется провести полировку. Выполнять процедуру лучше в специализированном сервисе, обладающем инструментами и материалами.
Проконтролировать внешнее состояние линз и поверхностей отражателей. При наличии отслоений, трещин, выкрашиваний придется заменить деталь или фару.
Рекомендуется провести замену ламп ближнего и дальнего света, особенно в случаях, когда источники света эксплуатируются длительное время. Не следует устанавливать в фары лампы повышенной мощности, поскольку они вызывают перегрев и разрушение узла.
Проанализировать технические требования к регулировке. Довести загрузку автомобиля до требуемого уровня, выставить соответствующее давление в шинах.

Основной сложностью при самостоятельной регулировке фар является поиск ровной площадки, позволяющей свободно разместить автомобиль и контрольный экран.

Алгоритм действий при настройке

Инструкция по регулировке фар своими руками:

Установить ВАЗ 2110 на ровной площадке на дистанции 5 м от установленного измерительного шаблона. Между машиной и шаблоном должен быть прямой угол.
Догрузить сидение водителя балластом весом 75 кг. Зачастую на месте водителя располагается помощник.
Качнуть автомобиль за переднее крыло для установки амортизаторов и пружин подвески в рабочее положение.
Нанести на шаблоне или стене вертикальную линию, соответствующую оси автомобиля (на схеме обозначена как «О»).
Провести параллельные линии А и В, соответствующие центрам ламп. Расстояние между центрами составляет 1108 мм.
Отбить две горизонтали. Обозначенная на схеме цифрой 1 линия расположена на расстоянии 600 мм от пола и соответствует центру фар. Линия 2, размещена на 75 ниже и служит для отображения центра светового пятна фары.
Повернуть регулятор гидравлического в положение, соответствующее минимальной загрузке.
Открыть капот.
Закрыть одну из фар плотным материалом, например, куском картона.
Вращением регулировочных стержней выставить пучок света на открытой фаре. Верхний предел светового пятна должен лежать на линии 2. Точка соединения горизонтального и наклонного сегмента светового пятна совпадает с точкой Е.
Провести аналогичную процедуру с другой фарой.

Визуализация процесса настройки

Если в процессе регулировки фар на ВАЗ 2110 не удается вывести пучок в заданные параметры, то необходимо демонтировать устройство освещения для ремонта или замены.

Как самостоятельно снять фары и отрегулировать их, если на устройстве имеются дефекты?

В ряде случаев отрегулировать не удается. Это связано с повреждениями гидравлического корректора или с дефектами, имеющимися на отражателях или стеклах. В этом случае можно попытаться разобрать узел и заменить непригодные к эксплуатации детали.

Как осуществить разборку фары?

Последовательность разборки фары ВАЗ 2110:

Демонтировать деталь с автомобиля, вынуть из корпуса все лампы.
Равномерно прогреть стекло строительным феном, растапливая слой герметика. Отделить рассеиватель от корпуса фары при помощи плоского предмета. При разборке фары Бош требуется отстегнуть скобы крепления стекла.
Открутить три точки крепления отражателя.
Снять пружину корректора через отверстие для установки исполнительного механизма.
Вынуть отражатель из корпуса путем вращения регуляторов угла наклона.
Вымыть узлы фары, заменить неисправные детали и собрать узел заново. В качестве герметика используются силиконовый состав, применяемый для установки автомобильных стекол.

Особенности снятия и регулировки блок-фары

Процедура демонтажа фары:

Отключить клемму аккумулятора.
Удалить верхнюю декоративную решетку радиатора, установленную на двух болтах.
Снять штекеры подачи питания на головную фару.
Вынуть исполнительные механизмы корректоров. Деталь крепится на защелке и поворотном фиксаторе.
Отвернуть три болта крепления фары и немного утопить ее вглубь.
Сдвинуть декоративную планку («ресничку») и вынуть ее из посадочного места на бампере. Для облегчения демонтажа ослабить верхнее крепление бампера, расположенное между фарами.
Открутить четвертую точку крепления фары и вынуть ее из гнезда.
Установить новую деталь (процедура производится в обратном порядке).

Снятая фара ВАЗ 2110 может быть очищена от грязи и отремонтирована, никаких регулировок конструкцией не предусмотрено.

Что делать, если блок-фара неисправна?

Распространенным дефектом «киржачских» деталей является выход из строя гидравлического корректора. Из-за этого фара не регулируется или пучок света изменяет направление при попытке настройки корректором. Причиной дефекта является нарушение герметичности или заклинивание исполнительного механизма. Для контроля исправности узла применяется замер хода исполнительных штоков, который должен лежать в пределах 6,5-7,5 мм. В случае поломки требуется замена узла, ремонт деталей невозможен, поскольку устройство является неразборным.

Самым простым способом ремонта является установка механического регулятора. Для этого в корпус исполнительного механизма вкручивается подходящий болт с контргайкой. Минусом такой конструкции является необходимость ручной настройки каждой фары. Поэтому устанавливать ручной регулятор не рекомендуется.

Установка гидрокорректора

Для замены штатного гидрокорректора на оригинальный узел необходимо:

Снять все точки крепления трубопроводов корректора к кузову.
Вынуть регулятор, расположенный в панели приборов.
Демонтировать защитное жабо трапеции дворников.
Снять с креплений и отодвинуть расширительный бачок в сторону.
Вывести старые трубки из посадочных мест, защищенных резиновыми уплотнителями. Многие владельцы перекусывают магистрали и вынимают их по частям.
Снять старый главный цилиндр системы.
Вычистить мусор из-под жабо. Продеть новую трубку в штатное отверстие. Для упрощения процедуры рекомендуется использовать медную проволоку, которой протягивается трубка.
Установить на место резиновые уплотнители каналов. Это является важным моментом, поскольку отверстие расположено непосредственно над монтажным блоком реле и предохранителей.
Протянуть магистрали по штатным маршрутам через моторный отсек.
Проверить работу системы.
Регулировать фары описанным выше методом.

Ниже показаны некоторые этапы замены.

Процедура установки нового гидрокорректора показана в видеоуроке от автора «Aleks B».

Монтаж электрического корректора

Ряд владельцев устанавливают на ВАЗ 2110 электрический привод от ГАЗ 3110 «Волга»:

Установить моторы корректора на стандартное место. Место установки не требует никаких доработок.
Для управления углом установки используется кнопка от штатного электрического стеклоподъемника, установленная в корпус рукоятки управления гидрокорректором.
Подключить питание электропривода от замка зажигания. В цепь устанавливается защитный предохранитель на 5 А.
Протянуть проводку в моторный отсек. Рекомендуется использовать защитные гофрорукава, предохраняющие провода от перетирания изоляции.
Обжать концы штекерами, которые обеспечат надежный контакт с двигателями. На двигателях задействуются только два контакта из имеющихся четырех.
Защитить место подключения проводов к двигателям изолентой.
Скроссировать проводку на штекер, который будет подключаться к клавише управления.
Подключить кнопку.

Принципиальная схема подключения проводов на штекер клавиши

Фотогалерея установки электрокорректора на ВАЗ 2110 приведена ниже.

Дрожание света

Еще одним распространенным дефектом является дрожание пучка света, наблюдающееся при движении автомобиля. Дефект встречается на фарах Киржач, немецкая продукция имеет прочную конструкцию.

Причинами дефекта являются:

выход отражателя из точек крепления;
поломка корректора;
плохое состояние ламп;
ослабевание регулировочных пружин.

Для установки отражателя на штатное место требуется разборка фары по описанной выше методике. Компенсировать усталость пружин можно удлинением рабочего штока корректора при помощи колпачка. В роли удлинителя используется часть пластикового дюбеля, которая надевается и фиксируется на штоке.

Как показывает практика дорожные происшествия чаще всего случаются ночью. И это не странно ведь после закате солнца, видимость автомобилиста существенно снижается.

Как показывает практика дорожные происшествия чаще всего случаются ночью. И это не странно ведь после закате солнца, видимость автомобилиста существенно снижается. А в случае, когда фары и вовсе не работают, вероятность аварии крайне высока. По статистике, главная причина такой тенденции – это неправильная регулировка осветительных приборов, которая приводит к ослеплению других участников движения.

Каждый автомобилист не понаслышке знает, какую нагрузку испытывает зрение при прямом луче света.

Обзор не просто уменьшается, он практически пропадает, как следствие – неприятные или даже трагические последствия.

В наших реалиях, неровности дорожного полотна всегда стимулируют вибрацию машины, которая нарушает геометрию свечения головной оптики. Поэтому регулировка фар, должна проводиться регулярно и в том числе при монтаже новых фонарей.

Заграничные автомобили всегда отличались более высоким уровнем надежности, безопасности и комфортности. Практически любая функция буржуйской машины, выполняется в автоматическом режиме, иногда встроенный компьютер вообще разбирается в ситуации сам, не отвлекая водителя.

Система осветительных приборов также подчиняется электронике, которая корректирует их положение отталкиваясь от уровня давления в шинах, дорожного покрытия и многих других факторов. Такой подход действительно эффективен, ведь компьютер реагирует не только на возможные дорожные препятствия, но и на предупреждающие знаки, в том числе ограничивающие скорость.

Подобные модификации на отечественных автомобилях если и имеются, то только в элитных моделях нашего автопрома.

Настройка света фар ВАЗ 2110 или любой другой доступной рядовому автолюбителю модели, осуществляется в ручную и никак иначе!

Разумеется, гарантировать качество подобной процедуры могут только профессионалы. Если вы не готовы к непредвиденным растратам на автосервис, закатывайте рукава и найдите помощника, как истинные шоферы будем делать все сами!

Прежде чем приступать к самостоятельной настройке оптики, рекомендуемузнать, как выглядит правильная регулировка фар ВАЗ 2110 своими руками видео наглядно продемонстрирует все этапы процедуры. Такие вот обучающие ролики, способны заострить внимание на ключевых моментах и основных сложностях процесса, избавив вас от возможных проблем.

Переходя к практике стоит сказать, что уровень сложности процедуры не такой уж и высокий, главное – правильно подготовить к ней автомобиль.

Максимально очистите автомобильные фары, проведя их мойку.
Оцените состояния стекла фонарей – при большом количестве мелких царапин и повреждений, необходимо произвести полировку поверхности.
По тому же критерию обследуется и отражатель фары – при наличии изъянов, лучше и проще произвести замену детали.
Используйте современные галогеновые лампы высокой эффективности – старые автомобили редко оснащаются такими фонарями, поэтому их лучше заранее прикупить.
Договоритесь с помощником – без него не обойтись!
Учтите все рекомендации руководства по эксплуатации собственного авто – бак должен быть полный, колеса подкачаны, запаска находится в специально отведенном месте.

Только после выполнения всех пунктов предварительной подготовки, которая гарантирует эффективность процедуры в целом, можно переходить к непосредственной настройке осветительных приборов.

Тем, кто в школе любил уроки геометрии, процедура покажется еще и интересной. Скорее восстанавливайте свой навык черчения, ведь при корректировке он вам пригодится.

Разберем под микроскопом, как правильно отрегулировать фары на ВАЗ 2110 или любой другой отечественной машине без сторонней помощи.

Главное требование – идеально ровная стенка с аналогичной площадкой возле нее, несоблюдение данного требование нивелирует весь процесс.
Обеспечьте свободный проход света к стене – любые посторонние объекты должны быть убраны.
Расположите авто на расстоянии 5 метров от стены.
На этом этапе самое время задействовать соседа, который сядет за руль – в идеале чтобы ваш вес совпадал, если это не так, добейтесь уравнения с помощью инородных объектов.
Далее, на имеющейся стене необходимо нанести точную копию рисунка, изображенного выше.
Метками Е, обозначается середина передних фонарей вашего автомобиля. Через них проходят три симметричные вертикальный полосы А, В и О.
Нормативное расстояние от середины передней оптики до основания площадки, должно составлять 600 мм – убедитесь в соответствии.
Начертите на стенке линию №1 – она должна располагаться в 600 мм от пола.
Изобразите линию №2, которая будет параллельна первой полосе и ниже ее на 75 мм – она будет серединой световых пятен.
При наличии гидрокорректора – помощник должен активировать режим «Без пассажирской нагрузки».
Активируйте ближний свет.
Перекрывайте фары не пропускающим свет материалом по очереди, регулируя положения фар винтом.
Начинайте с правого фонаря, а затем переходите к левому.
Верхние края световых пятен должны проходить по линии №2, горизонтальные и наклонные участки – совпадать в точках Е.

На первый взгляд все может показаться слишком сложным, особенно не поклонникам точных наук. Но на самом деле, выполнить точные замеры и начертить несколько прямых, могут даже ученики начальных классов.

Поиск идеально ровной стены и площадки – вот, что действительно способно доставить трудности. Ведь похвастаться полной симметрией может далеко не каждый гараж, а проводить строительные работы ради настройки фар, как-то не целесообразно!

Осуществить самостоятельную корректировку положения фонарей в гаражных условиях более чем реально. Но многие автовладельцы продолжают пользоваться услугами специалистов и на это есть свои объяснения. Профессионалы имеют в своем арсенале все необходимое оборудование и самое главное – идеально ровную стену и аналогичный пол!

Особенности датчика фаз ВАЗ-2114 и замена своими руками

Датчик фаз на ВАЗ-2114 служит для регулировки угла опережения зажигания и момента впрыска топлива. С его помощью электронный блок управления двигателем снимает информацию о частоте вращения распредвала. Второе название устройства — датчик распредвала. Впервые на автомобилях ВАЗ-2114 его начали использовать в 2007 году, до этого система управления работала с одним датчиком вращения коленчатого вала. Но использование дополнительного устройства позволяет добиться максимальной мощности и минимального расхода топлива.

Характеристики датчика фаз

Устройство установлено напротив шестерни распредвала. На нем нет ни одного зуба — именно с помощью такой простой функции можно зафиксировать частоту вращения. Датчик фазы работает благодаря эффекту Холла, как аналогичный прибор в распределителях зажигания бесконтактного типа. С датчика поступает сигнал на вход электронного блока управления — происходит преобразование и выбор рабочих параметров.

Все исполнительные механизмы начинают работать строго по топливной карте, хранящейся в памяти блока управления.При выходе из строя датчика фаз на ВАЗ-2114 происходит переход на работу в аварийном режиме — используются только сигналы от устройства, установленного на коленчатом валу. При этом снижается КПД и мощность двигателя, увеличивается расход бензина.

Почему ломается датчик

При появлении ошибок датчика фаз ВАЗ-2114 (P0343 или P0340) необходимо проверить его работоспособность. Первый — это визуальный осмотр на предмет механических повреждений. Второй — проверить все цепи питания и управления.Датчик четырнадцатой фазы выходит из строя по следующим причинам:

Короткое замыкание внутри цепи прибора.
Произошло разрушение шестерни, расположенной на распредвале двигателя.
Произошли механические повреждения проушин для крепления датчика, в результате чего корпус смещается и покидает зону покрытия.
Повреждение из-за перегрева двигателя.

Чтобы определить большую часть повреждений, просто осмотрите устройство визуально.Но в некоторых случаях требуется мультиметр — этого вполне достаточно для проведения диагностики системы.

Признаки повреждения

Однозначный диагноз может быть поставлен, если диагноз поставлен. Многие признаки неисправности датчика фазы ВАЗ-2114 характерны и для поломок других узлов. Вот основные из них:

Увеличение расхода бензина.
Ухудшение динамики, разгон автомобиля становится «вялым».
Работа двигателя на холостом ходу сопровождается провалами.
Нестабильный холостой ход — «тройной» мотор.
На мониторе бортового компьютера появляются ошибки, свидетельствующие о наличии поломок в датчике фаз и переходе электронного блока управления в аварийный режим.

Как было сказано ранее, аварийный режим отличается тем, что вся работа системы происходит исключительно по данным с датчика на коленчатом валу.

В этом режиме невозможно осуществить поэтапный впрыск топливной смеси, только он оказывается парным.В результате происходит сильный перерасход топлива и снижение динамических характеристик автомобиля. Отремонтировать датчик невозможно, поможет только полная замена. Стоимость нового устройства в магазинах около 500 рублей.

Диагностика датчика

Перед заменой датчика фаз на ВАЗ-2114 необходимо провести диагностику старого. Не исключено, что причина поломки кроется в проводах, соединяющих его с электронным блоком управления.На автомобили ВАЗ-2114 устанавливаются двигатели с 8 или 16 клапанами. Датчики тоже используются разные.

Для диагностики понадобится только мультиметр. Процедура проверки датчика на моторе V8 выглядит так:

Измерьте напряжение на выходе сигнала датчика. Для этого подайте на него питание — подключите к клемме «E». На выводе «B» должно быть напряжение 0,9 В.
Поднесите металлический предмет к активному элементу устройства. В случае, если датчик исправен, напряжение упадет до 0.4 В. В противном случае происходит внутренняя пробой.

На двигателях V16 диагностика немного другая — на выводе «В» изначально должно быть напряжение 0,4 В, а при воздействии на металлический предмет повышается до 0,9 В.

Замена

Устройство расположен с правой стороны двигателя, рядом с корпусом воздушного фильтра. Крепление осуществляется одним болтом. Для замены фазового датчика на ВАЗ-2114 необходимо отсоединить аккумулятор и отсоединить колодку.

Ключом на 10 нужно открутить болт крепления датчика, а затем снять его. Новый ставится в обратном порядке. Обязательно очистите все поверхности, к которым прилегает устройство — попадание металлической стружки или пыли может привести к прекращению работы датчика. После замены запустите двигатель и проверьте его работу — ошибки должны исчезнуть.

Фары Bosch ™ | Проекторные фары, сигнальные огни, заводские фары

Вы можете недооценивать роль ваших фар до тех пор, пока вам не придется ехать ночью в плохо освещенной местности.Это когда правильно работающие фары могут изменить правила игры. Основная проблема с ними в том, что лампочка время от времени перегорает и ее необходимо заменить. Однако иногда хорошего рабочего состояния фар вашего автомобиля недостаточно, чтобы осветить дорогу впереди вас. Это потому, что заводское освещение не такое яркое, как вы ожидаете. Собираетесь ли вы заменить перегоревшую лампочку или установить более яркую, чтобы повысить вашу видимость и, следовательно, уверенность за рулем, выбор правильного продукта может оказаться сложной задачей, учитывая разнообразие вариантов, доступных на рынке.

Когда требуются качественные световые решения, одним из брендов, на который вы можете положиться, является Bosch, имя которого известно во всем мире. Этой компании доверяют миллионы водителей любого возраста и образа жизни. Покупая в нем, вы можете быть уверены, что получите продукты, соответствующие самым высоким стандартам отрасли. Все фары Bosch производятся с использованием современного оборудования с вниманием к мельчайшим деталям, что обеспечивает непревзойденное качество и надежность. Они предлагаются в большом разнообразии дизайнов и стилей, чтобы удовлетворить различные потребности покупателей.То есть, некоторые из них изготавливаются в соответствии со спецификациями OEM, что делает их идеальной заменой стандартным устройствам.

Если ваша главная цель — улучшить вашу видимость, вы можете заменить имеющиеся в наличии галогенные лампы на ксеноновые, доступные в широком ассортименте в линейке бренда. Яркие и мощные, они значительно улучшат ваши впечатления от вождения, ярко освещая дорогу, позволяя вам увидеть все препятствия на ней, пока не стало слишком поздно. Более того, ксеноновые лампы широко известны своей высокой устойчивостью к вибрациям.Это означает, что они прослужат вам гораздо дольше, чем их галогенные аналоги.

Регулировка фар

Регулировка фар также является обязательной процедурой, как и замена фильтров и масла. Какой бы мощной и дорогой ни была оптика автомобиля, от нее будет мало толку, если лучи света будут неправильно направлены.

Направление света фар зависит от заданных факторов: распределения по осям массы автомобиля, разницы в степени износа, размеров шин, давления в шинах и состояния подвески.Для правильного направления света перед процедурой необходимо позаботиться о том, чтобы аппарат был полностью заряжен, технически исправен и загружен определенным образом. Если в ближайшее время планируется ремонт подвески или другой ходовой части, то стоит перенести регулировку оптики.

Неисправности ламп или рефлектора могут затруднить регулировку даже с помощью дорогостоящего оборудования. В этом случае регулировка фар возможна только после их замены.

Правильная регулировка фар — это вопрос не дорожной этики, а безопасности вождения автомобилей, особенно в ночное время. Вы можете перевезти его в автосервис или самостоятельно. Лучше, конечно, настолько ответственно доверить профессионалов профессионалам, чтобы ваше появление на дорогах не доставило неудобств ни вам, ни водителям, движущимся на встречу.

Безопасность вождения зависит от направленного света оптического устройства. Плохо отрегулированная передняя оптика может стать причиной аварии, опасной как для водителя, так и для окружающих.Регулировка высоты фар Вы можете следить за тем, чтобы обочина дороги была хорошо освещена. Еще при покупке новой машины нужно проверять, как светят ее фары, иначе рискуете даже не пройти техосмотр.

Регулировка фар требуется при прохождении техосмотра. Он непосредственно проверяет работу оптической системы автомобиля. Стоит помнить, что регулировка противотуманных фар находится на одном уровне с основными. Специалисты автосервиса всегда помогут исправить малейшие перебои в работе фар.

В процессе использования автомобиля постепенно уменьшается яркость света. Это может быть связано с выходом из строя регулятора напряжения или генератора. При небольшом напряжении лампа светится слабо, а при подзарядке аккумулятора — ярче, но быстро перегорает. Другой причиной тусклого света является коррозия, загрязнение отражателя или покрытия на поверхности лампы (при пробеге лампы 50 000 км и более эффективность люминесценции снижается на 20%).

Фары на современных автомобилях герметичные, в них не попадает пыль и влага, что значительно улучшает светоотдачу.Раньше с коррозионной влагой мы боролись, залив тормозную красную жидкость в фары. Позже стали применяться не менее вредные насадки на стекло из оргстекла, но от этих «очков» вскоре пришлось отказаться, так как они рассеивали свет и способствовали сильному нагреву с последующим сгоревшим отражателем.

Сами фары регулируются с помощью специальных винтов. Вы можете делать это как по горизонтали, так и по вертикали.

Обозначение лампочек на панели приборов ВАЗ 2110. Основные обозначения значков на панели приборов ВАЗ

Ситуации, когда не работает приборная панель на ВАЗ 2110, вовсе не редкость для изделия отечественной автоматики.Любая машина не безгрешна, ведь владельцам машин не остается ничего другого, кроме как решать возникающие разовые проблемы.

Устройство

В данном случае комбинация приборов на ВАЗ 2110 включает:

Тахометр;
;
Указатель уровня топлива;
Указатель температуры охлаждающей жидкости;
Контрольные лампы в количестве 12 штук;
6 лампочек панели приборов;
Резервный слот для контрольной лампы;
Пара колодок для подключения проводов.

Добавьте обязательно, что красный башмак на электрической схеме обозначается x2, а белый светлый башмак обозначается как x1. Поэтому перепутать не удастся. Если помните, конечно.

Что касается панели приборов, то у модели ВАЗ 2110 используется два типа. Все зависит от года выпуска машины, так как есть старая и обновленная версия.

В старом щите устройства расположены симметрично.
Для приборной панели Новый образец отличается расположением со смещением с правой стороны двух указателей — температуры охлаждающей жидкости и уровня топлива в баке.

Прежде чем приступить к самостоятельному решению проблемы, рекомендуем ознакомиться с распиновкой панели приборов № и ВАЗ 2110. Иными словами, следует понимать, где какие выводы проводки, для чего она предназначена, какие предохранители имеются в наличии и так далее.

Все это легко выяснить, воспользовавшись данными из мануала. Имея под рукой такую наглядную литературу и автомобиль перед глазами, можно без помощи специалистов и специальных знаний в области электроники исправить характерные неисправности приборной панели.

Проблемы и их устранение

Существует несколько общих проблем, характерных для модели приборной панели ВАЗ 2110 отечественного производства.

Подсветка панели приборов на ВАЗ 2110 не горит. Проверить контакты, состояние проводки, отвечающей за подвеску. Могли просто перегореть предохранители, сгореть сами лампочки в результате износа, короткого замыкания. Причин на самом деле может быть много, поэтому не всегда удается решить вопрос за пару минут.
САМИ серьезная поломка Для приборной панели это полный отказ узла. В такой ситуации перестают работать все указатели, стрелки падают вниз, контрольные лампы не зажигаются. Чтобы устранить проблему, сначала проверьте предохранитель 15, который обозначен F6. Вы найдете его на монтажном блоке. Если этот элемент засорился, решить проблему простой заменой предохранителя не получится. Ищите причину, по которой он сгорел. Обычно это банальное закрытие электросети.
Стрелки прыгают вниз и вверх. Также распространенное явление, вызывающее в большинстве случаев плохой массовый контакт:
1. Этот массивный провод идет от приборной панели к разделу, разделяющему салон и пространство подкастов. Чтобы добраться до него, снимите рацию с места посадки. Проверить качество его крепления;
2. Не редко при установке сигнализации массовый провод выводят в другое место для более удобного доступа. Потому что если у вас есть сигнализация, но нет проводов под магнитом, то ищите ее за салоном кабины возле левой ноги водителя;
3. Масса провода можно испортить при установке новой аудиосистемы.Когда подключают минус, массу откручивают, а потом часто устанавливают обратно, только не так надежно, как было изначально. Из-за вибраций, ударов по неровностям и ямкам крепление ослабевает, контакт пропадает. Отсюда нерабочая панель. Не поленитесь качественно обмотать массовую проволоку, так как зачастую это плохое крепление из-за неудобства этого мероприятия.
Проблема с приборным щитком. Чтобы проверить, все ли с ней хорошо, максимально убрать с места посадки, но проводку на колодках не отсоединять.Проверил белый провод (х1), идущий на первый контакт. Не лишним будет проверить напряжение на 10,9 и 6 контактах. При нормальном функционировании системы прибор должен выдавать показания около 12 вольт. Обязательно посмотрите на тыльную сторону экрана, убедитесь в целостности токопроводящих дорожек.
Сигарета. Нередко приборная панель на ВАЗ 2110 выходит из строя из-за прикуривателя. Вы, наверное, не превосходите драйверы, которые подключают через это гнездо всякие дополнительные устройства устройств.Очень многие заряжают телефон, подключают планшеты, видеомагнитофоны и прочую технику. Потребляя большое количество тока, устройства выводят прикуриватель, либо смело вызывают предохранитель F19. Из-за этого отключается или некорректно работает панель приборов. Если предохранитель исправен, просто отсоедините блок прикуривателя. Если такие события не дали результата, просто замените предохранитель на новый.

Как показывает практика, большинство проблем, связанных с выходом из строя приборной панели, можно решить самостоятельно.Особенно если речь идет о такой машине, как ВАЗ 2110.

Но есть важное но. Если у вас нет минимального опыта работы с электроникой, ничего не разбираетесь в электрике, настоятельно рекомендуем вам не рекомендовать. В этом случае обращаться на СТО, иметь дело только с опытными автомеханиками и людьми, хорошо разбирающимися в автоэлектрике.

Самосовершенствование . Возможно, скоро вас отправят на более дорогую, современную машину.Тогда решить проблему электроники будет намного сложнее. ВАЗ 2110 — отличный тренажер, позволяющий отремонтировать своими руками, разобраться в машине, постичь все прелести самостоятельного ремонта. Для любого мужчины важно уметь не только водить, но и при необходимости ремонтировать свой автомобиль.

Всегда наступает такой момент, когда автомобилисту уже не хочется видеть перед глазами заводскую панель приборов ВАЗ 2110, а что-то более интересное и современное. Поэтому просто предлагает замену панели приборов ВАЗ 2110. В этом случае начинать дело нужно с поиска панелей, которые можно установить самостоятельно без использования специальных инструментов. На фото панель приборов ВАЗ 2110 новее и красива:

Единственное, что нужно, это внимание, пассаты и крестовая отвертка. И, надо сказать, цена панели приборов ВАЗ 2110 не всегда оказывается запредельной, что позволяет ее заменять.В целом щиток приборов ВАЗ 2110, цена которого в среднем находится в районе 10-15 тысяч рублей, вещь необходимая для каждой машины, так что при желании вы можете найти себе панель для каждого вкус, даже бывают современные модели С цифровыми спидометрами от производителя Gamma цена на них конечно будет выше, но смотреться будет очень здорово и современно.

Купить панель приборов ВАЗ 2110 в разобранном виде, инструменты можно на базарах, в автомагазинах, в интернет-магазинах, так же можно поискать по доскам пуль, по сландо, молотку и т. Д.

Снятие панели приборов ВАЗ 2110

Без нее, естественно, не обойтись, если вы хотите сделать автомобиль более современным и установить на него, например, европанель приборов ВАЗ 2110. Подробно рассмотрим каждый этап снятия старой приборной панели приборов ВАЗ 2110. Отметим, что есть возможность снять панель приборов ВАЗ 2110, просмотрев ее на отдельные детали, что сделает процесс более удобным и быстрым. К тому же весь процесс такой же, как на десятках, так как панель приборов ВАЗ 2110 (тюнинг) особо не отличается от стандартной десятки приборов.

Перед началом работ можно ознакомиться с описанием панели приборов ВАЗ 2110 по эксплуатации и конечно же изучить схему панели приборов ВАЗ 2110. Для начала отсоедините клемму от отрицательного вывода. аккумулятор, затем — снять декоративную накладку рулевой колонки, оставить руль (оставить пластину звуковой сигнализации на месте), переключатели правого и левого руля (их разъем не трогать). После этого отсоедините концы двух проводов от разъема покорного переключателя.

Воспользовавшись шлицевой отверткой, снимаем ручку управления фарами, снимаем стопорный ключ 100 миллиметров на 21 миллиметр и откручиваем гайку его крепления, забрав штангу в отверстие панели приборов ВАЗ 2110.

Теперь вы можете открыть крышку монтажного блока. В нише блока реле и предохранителей крестовой отверткой откручиваем винты левого внутреннего кронштейна щитка приборов ВАЗ 2110. Отсоедините жгут проводов свечи зажигания и открутите винты кронштейна диагностического разъема.

Теперь вы можете отсоединить наконечники двух проводов, идущих от переключателя сигналов торможения. Откручиваем два винта крепления левой накладки консоли. Сдвинув ее назад, выведите ее перед зацеплением с кронштейном и снимите накладку. Отведите торцевой ключ на 10 миллиметров и прикрутите гайку крепления панели к кронштейну консоли. Откручиваем саморез крепления панели ВАЗ 2110 и воздуховода.

Для продолжения работ по снятию панели приборов ВАЗ 2110 отсоедините колодки жгутов проводов, расположенных под панелью приборов.При его изготовлении можно открутить три винта крепления правой накладки консоли, затем открутить правую гайку крепления панели приборов к кронштейну консоли, отсоединить колодки проводов прикуривателя.

Отсоедините колодку жгута проводов от реле противотуманных фар. Открутите винты крепления правого внутреннего кронштейна панели приборов, а затем правый и левый винты нижнего крепления панели приборов ВАЗ 2110. Теперь вы можете снять прокладку, пластиковые держатели накладок и снять ее, аналогичным образом перемещая правую накладку.

Патти тонкой шлицевой отверткой с обеих сторон панели приборов снимаем вентиляционные решетки обдува окон передних дверей, после чего откручиваем две гайки верхнего крепления панели приборов под вентиляционные решетки.

Поднимите панель на пятнадцать или двадцать сантиметров внутри кабины. Выберите девять соединительных колодок жгутов проводов и выньте панель приборов из салона автомобиля через проем левой передней двери. Установка новой панели должна производиться в обратном порядке.На этом мы закончим давать подробную инструкцию по снятию приборной панели ВАЗ 2110. Теперь вы знаете, как легко и быстро снять панель приборов ВАЗ 2110.

Яркие детали на панели приборов ВАЗ 2110

В промежутке между снятием старой карбоновой панели ВАЗ 2110 и установкой новой можно подумать о том, как вы хотите его украсить. Или можно по старой панели сделать ремонт панели приборов ВАЗ 2110, если повезет, то эту отремонтированную панель можно даже продать за несколько тысяч, то есть при желании можно отбить немного денег.

Можно использовать неоновую подсветку или внутреннюю светодиодную подсветку, сделав одноцветную заводскую подсветку панели приборов ВАЗ 2110 разноцветной. Вы можете выделить не только шкалу и стрелки приборов, но и кнопки «приборки», используя все те же светодиоды и светофильтры. Правда, главное не переборщить с красочными обозначениями панели приборов ВАЗ 2110, не отвлекаться во время движения по ночной дороге.

Кроме того, возможно также сделать улучшенную шумоизоляцию панели приборов ВАЗ 2110 с использованием специальных материалов.Но для этого потребуется еще раз разобрать приборную панель ВАЗ 2110.

Напоследок хотелось бы уточнить приборную панель приборов ВАЗ 2110. Это нужно, чтобы не запутаться при установке новой «приборки» и все исправить с первого раза. А вообще распиновка щитка приборов ВАЗ 2110 важна и нужна. А дальше инструкция по эксплуатации щитка приборов ВАЗ 2110, по которому видно, что приборная панель щитка приборов ВАЗ 2110 достаточно простая и в ней легко разобраться:

С любым механизмом нужно как-то общаться, чтобы контролировать его состояние и быть в курсе работоспособности.Поэтому приборная панель в автомобилях несет не только эстетическую нагрузку, но и служит не только объектом тюнинга. В предназначении приборная панель ВАЗ 2110 и все автомобили этого семейства сегодня вместе и попробуем разобраться, как его отремонтировать и на что обратить внимание.

Компоновка панели приборов ВАЗ 2110

Панель приборов ВАЗ 2110 выполнена в виде комбинации приборов, контрольных ламп, а в некоторых модификациях с возможностью размещения бортового компьютера.Традиционно пластик, из которого сделана панель, невысокого качества, поэтому при эксплуатации и перегреве не исключена его деформация, которая сказывается не столько на внешнем виде, сколько на эксплуатации устройств.

Стандартная приборка включает четыре стрелочных прибора, дисплей маршрутного компьютера, кнопку сброса одометра и набор сигнальных ламп. Первым в списке крайним левым устройством является указатель температуры охлаждающей жидкости, он показан на схеме под первым номером. Стрелковое устройство имеет цену деления около 50 градусов.Красной полосой выделена зона критического высокого давления, в которой возможно вскипание теплоносителя. Контрольные лампы и индикация климатической системы вынесены на дополнительную панель.

Спидометр на заглушках приборов (2) — стрелочный, но не с механическим приводом, как в автомобилях старших выпусков, а с электрическим. По сути, это вольтметр, который реагирует на импульс, вырабатываемый датчиком спидометра, и установлен в коробке передач.Чем больше напряжение на выходе датчика, тем выше скорость указывает устройство. Заводская погрешность составляет примерно 5 км / ч, однако необходимо учитывать диаметр колес, который сильно влияет на точность показаний электрического спидометра.

Тахометр на приборной панели обозначен цифрой 5 и также представляет собой электрическое устройство, которое реагирует на импульс, производимый датчиком частоты вращения коленчатого вала. Датчик передает показания сначала на электронный блок управления двигателем для анализа и корректировки, после чего импульс поступает в цепь управления тахометра.В красной зоне тахометра отмечается недопустимо высокие обороты, при которых возможен быстрый износ деталей двигателя, некорректная работа и повышение температуры охлаждающей жидкости. Крайне недопустима длительная работа мотора в красной зоне тахометра.

Стрелочные указатели на панели ВАЗ 2110

Цифра 6 обозначает указатель уровня топлива в бензобаке. Показания прибора не особо точны, но в целом видно, что на отметке 0 бак почти пустой, есть несколько резервных литров топлива, на ½ бака наполовину полный или пустой, кто как угодно и на 1 бензобак полный.Световая индикация уровня топлива дает указание включиться контрольной лампе 7, которая начинает мигать, когда запас хода автомобиля на левом топливе составляет около 100 км, а это примерно 9-9,6 л. Чтобы топливный насос не вышел из строя, нельзя полностью выдавать топливо из бака.

Настольные лампы 2110

Лампы 3 и 4 указывают на то, что приводы включены вне автомобиля и они загораются и мигают сразу после включения правого или левого указателя.В конце маневра ключ переключателя возвращается в исходное положение, и указатель должен автоматически выключиться. Если этого не происходит, вам следует поискать причину в механизме возврата клавиш-указателей включения.

Особого внимания заслуживает лампа, которая ставится в центр приборки и на нашей схеме обозначена цифрой 14. Это контрольная лампа, сигнализирующая о неисправностях и некорректной работе электронной системы управления двигателем, по аналогии именуемой лампой Check Engine. с импортными авто.При включении этой контрольной лампы проследил компьютерную диагностику двигателя и выявил коды ошибок. Часть ошибок исправляется программно, а часть требует вмешательства в систему управления двигателем: в систему, зажигание и другие системы, которые могут привести к ошибкам.

Рис. 12 На схеме показан цифровой дисплей одометра и индикатор суточного пробега, который сбрасывается кнопкой, расположенной непосредственно на панели приборов. В верхней строке отображается общий пробег автомобиля, а в нижней — обнуление — пробег за определенный период.

Щиток приборов ВАЗ 2110 Описание ламп и индикаторов которых мы укомплектовали простыми и привычными контрольными лампами для любого автомобиля:

Остальные контрольные лампы: ручного тормоза, аварийного давления масла в системе смазки и критического разряда АКБ расположены в нижнем ряду по порядку. Пусть аварийные фонари меньше попадут на вашу приборку, хозяйку и уберут все дороги!

Если на ВАЗ 2110 не работает панель приборов, необходимо разобраться с причиной неисправности.Она может быть серьезной или незначительной. Часто для устранения поломки панель приходится демонтировать, иногда достаточно заменить предохранитель или закрепить провод массы.

Характеристики типов панелей

Щиток, расположенный перед драйвером и содержащий набор контрольных ламп, называется панелью.

Имеет другое название — торпеда и состоит из следующих компонентов:

Узел, фиксирующий скорость спидометра автомобиля.
Устройство, ведущее учет числа оборотов — тахометр.
Два индикатора: температуры охлаждающей жидкости и уровня топлива.
Индикаторы разного цвета.
Шесть отдельных ламп, отвечающих за подсветку.
Ряд резервных гнезд, в которых можно включать лампы.
Один блок красного цвета. На электрической схеме он имеет х
Еще один белый блок с обозначением х

На ВАЗ 2110 есть 2 вида приборных панелей: старый образец и Европантел.

Различия между ними следующие:

старые щиты имеют симметричное расположение инструментов;
в евро датчики показаний топлива и величины нагрева охлаждающей жидкости смещены вправо.

Причины и устранение неисправностей Панель управления

Если на ВАЗ 2110 не работает панель приборов, то это может быть в ее полном выходе из строя или проблеме отдельных индикаторов. В особых случаях перестают работать габаритные огни левой стороны и подсветка заднего номерного знака вместе с осветительными приборами. Причина — выход плавкого элемента.

Проблемы с предохранителем

Неисправность в работе приборной панели заключается в том, что перегорел амперный предохранитель.Он занимает 15 место в монтажном блоке и имеет маркировку F6. Если это произошло, необходимо искать причину выхода из строя. Простая замена Element на новую проблему не решает. Можно с уверенностью сказать, что он тоже сразу переборщил. Причина — короткое замыкание в цепи. Надо заниматься поиском и устранением.

Бывает на ВАЗ 2110 не работает приборная панель, стрелки на приборке прыгают и ведут себя непредсказуемо.Через несколько секунд они покажут то максимальное, а затем минимальное значение. Значит нужно проверить контакт с массой. Это касается топливного тахометра и указателя. Крепление массового провода соединяет щиток приборки с перегородкой, отделяющей моторный отсек от пространства кабины. Найти это место удалено по радио.

В случае установки сигнализации такие крепления переносятся на обшивку кабины, на место, где находится левая нога водителя. При покупке автомобиля эта информация сообщается водителю.

Иногда стрелки начинают прыгать после установки магнитолы. Происходит это из-за того, что провод приборки оказался ненадежным. Во время движения машины теряется контакт. Чтобы исключить такую поломку, просто необходимо ее обезопасить. После этого стрелки выдадут правильную информацию и перестанут прыгать.

Неисправность прикуривателя

Бывает, что не работает панель приборов ВАЗ 2110 из-за прикуривателя. Часто его используют для подключения разных устройств большей мощности.Есть зарядка телефонов, включение планшетов или другой техники. Значительное потребление текущего количества. В результате перегорает предохранитель F6.

В случае исправного предохранителя его следует искать по другой причине. Для этого откручиваем крепление щита, вытаскиваем. Провод, ведущий к нему, остается на месте. Напряжение проверяется на контактах, которые идут под номерами на схеме: 6,9,10. Величина напряжения везде должна быть 12 вольт.Проверяется провод, ведущий к массе, который находится на колодке Х1. Его цвет белый.

Проблемы со спидометром

Если на ВАЗ 2110 не работает панель приборов, это может быть связано с поломкой спидометра.

Выражается в следующих проявлениях:

стрелка полностью закреплена;
дрожание стрелки с последующей остановкой;
работа спидометра проходит только до полного прогрева двигателя.

На ВАЗ 2110 с форсунками размещен электронный спидометр. Если устройство выходит из строя, то его необходимо заменить.

Однако причина более вероятна:

Сигнал спидометра исходит от датчика. Возможная причина Его отсутствие — загрязнение прибора. Затем его снимают, промывают и сушат.
Нет хорошего контакта. Проводка видна повсюду.
При выходе из строя самого датчика его заменяют.

Порядок диагностики и устранения неисправностей

При неработающем щитке приборов на ВАЗ 2110 следует, на первом этапе, провести диагностику.

Это выглядит следующим образом:

все лампы осмотрены и выведены из строя заменены на новые элементы;
прибором-мультиметром проверяется вся проводка на наличие обрывов и плохих контактов;
при обнаружении окисленных участков зачищаются;
все предохранители и перегонные детали заменены на новые;
Все существующие устройства протестированы.

Проверка указателей уровня топлива и температуры

Для проверки правильности показаний уровня топлива и температуры необходимо выполнить следующие действия:

Зажигание включается.
Плюс клемма устройства с массой подключается отдельным отрезком провода. Если стрелка приходит в движение, следует осмотреть проводку на участке датчика индикатора.
Если индикатор температуры фиксирует перегрев, он отключается от датчика. Падающие стрелки указывают на необходимость замены датчика. Если копать устройство продолжают, значит неисправна проводка или сам индикатор.
Для проверки устройство снимается. Его положительный вывод подключен к плюсу аккумулятора, а отрицательный — к минусу.Стрелка должна показывать ноль. При любом своем отклонении индикатор требует замены.

Следует знать, что процесс тестирования проводится на специально оборудованном стенде. Затем идет сравнение результатов со стандартом. Затем осмотрите гусеницы. В случае обрывов контакт восстанавливается припоем. Если такой процесс невозможен, прибор заменяют.

Меры предосторожности при работе

При выполнении работ необходимо соблюдать следующие рекомендации:

при срабатывании предохранителя выключается зажигание;
точность при проверке, чтобы провода не возникали;
если пайка осуществляется, то применяется паяльник малой мощности с тонким наконечником;
при работе с разъемами прилагаются большие усилия.

квалифицированные мастера.

Сопровождается предварительной подготовкой:

отключает питание от аккумулятора;
снят руль и облицовочная часть колонки;
Иногда снимают сиденья.

Демонтаж старой панели

Инструкции по демонтажу:

Демонтируются щиты, расположенные у ног сидящих перед людьми.
Из-под ручного тормоза снимается криволинейный колпачок;
Снимается крышка окна и вынимается разъем прикуривателя.
С рычага коробки передач снимается крышка. Удаляются воздуховоды, идущие на задних сиденьях.
Снять пластиковые вкладыши багажников крыши.Магнитол вытаскивают.
Заглушки снимаются с верхней части панели. Закрученные гайки скручены.
Затем отворачиваем болты размещенные по контуру нижнего края, а также у ног водителя и пассажира;
Демонтирован монтажный блок И снимается пластиковый кожух.

Установка новой панели образца

Обе панели имеют разные размеры, поэтому установка ведется 3 способами:

новая комбинация приборов подгоняется под существующие размеры панели;
пошла полная замена панелей на новый образец;
Монтаж евроблейдинга.

Последний метод применяется редко. Это связано с тем, что для установки требуется совмещение проводки. Работы ведутся на панели, снятой с автомобиля.

Если не работает панель на ВАЗ 2110, необходимо проверить состояние каждого индикатора. Убедитесь в надежности предохранительных элементов. Далее идем проверять датчики. При обнаружении поломки есть возможность ее устранить. Если ремонт узла невозможен, его заменяют.

Вводная информация

Содержание

Ежедневные проверки
Руководство пользователя
Правила техники безопасности
Основные инструменты, измерения
Двигатель и его системы
Трансмиссия
Шасси
Рулевое управление
Тормозная система
Электрооборудование автомобиля
Кузов
Система вентиляции и отопления
Приложения
Неисправность коды
Electrochemis
Введение
Введение
В 1996 году началось производство нового семейства переднеприводных автомобилей ВАЗ-2110.Примечательно, что это единственное семейство автомобилей ВАЗ, которое не получило названий, а потому продавалось под заводским индексом (даже для внешнего рынка модель называется просто LADA 110). Семейство включает модификации в кузове седан (ВАЗ-2110, LADA 110), универсал (ВАЗ-2111, LADA 111) и хэтчбек (пятидверный — ВАЗ-2112, LADA 112; или трехдверный — BA3-. 21123). Кроме того, существуют различные мелкосекторные варианты, например, удлиненный ВАЗ-21108 «Премьер» или ВАЗ-21104М — седан с другими крыльями, капотом, бамперами, оригинальной обивкой дверей.
Новое семейство отличалось хорошей аэродинамикой, оригинальным дизайном внешнего вида и салона. Для изготовления деталей кузова, наиболее подверженных коррозии, в кузов вклеивают оцинкованный металл и несъемные стекла (ветровые, задние и боковые).
Даже в седановом багажное отделение очень просторное для своего класса, а в хэтчбеках и универсале, у которых можно складывать спинки задних сидений, можно также перевозить вполне габаритный груз, например, холодильник.
Изначально на «десятку» устанавливались только короткоземные карбюраторные двигатели объемом 1,5 литра ВА3-21083 мощностью 69 л.с., однако довольно скоро этот силовой агрегат уступил место новому поколению двигателей с распределенным впрыском топлива и электронным управлением. Новые 1,5 и 1,6 литра могут иметь как два, так и четыре клапана на цилиндр, что сказывается на их тяговых качествах и экономичности.
Настоящее руководство адресовано установленным на данный момент для всех моделей семейства шестнадцатых плавленых ВАЗ-2112 (1,5л) и ВАЗ-21124 (1,6л) с электронным управлением Bosch, «Январь» или GM, однако приведенное выше описание также полностью подходит Для ремонта восьмистворчатых двигателей, установленных ранее.
Все двигатели агрегатируются пятиступенчатыми механическими коробками передач.
В базовой комплектации Автомобили «десятого» семейства могут похвастаться наличием твидового салона, иммобилайзера, центрального замка, электростеклоподъемников передних дверей и атермальных стекол. Более дорогая комплектация оснащена подогревом передних сидений, противотуманными фарами, бортовым компьютером, велюровым салоном (который другие дилеры называют бархатом) и литыми дисками. Перечень оборудования, которое может быть установлено по запросу, не ограничивается: комплект пластиковых ящиков, хромированные дверные ручки, доработанный щиток приборов, кондиционер и т. Д.
«Десятку» уже давно можно назвать новинкой, но приемлемая ремонтопригодность, а также невысокая цена и доступность запчастей по-прежнему делают этот автомобиль одним из самых популярных среди покупателей. Даже после того, как в 2007 году выпуск «десятого» семейства на заводе АвтоВАЗ был прекращен, производство моделей возобновилось в Украине на автомобильном заводе Корпорации «Богдан».
Как и Ваз, Богдан 2110 неплох для дальних поездок. Для отечественных дорог облегчены хорошие динамические показатели, комфортная подвеска и небольшой расход топлива.
Заводская гарантия На автомобили «десятого» семейства — 35 тыс. Км или 2 года, смотря что будет раньше. Многие официальные дилеры также предоставляют собственную, более продолжительную гарантию, сокращая при этом межсервисные пробеги в полтора-два раза.
В данном руководстве даны рекомендации по ремонту и эксплуатации автомобилей ВАЗ / Богдан 2110/2111/2112 с инжекторными шестнадцатыми перчаточными двигателями объемом 1,5 и 1,6 л.
Примечание
Данные о расходе топлива приведены для справки и имеют усредненный характер для различных типов кузова.Рекомендации по эксплуатации
можно также использовать при ремонте восьмиклапанных двигателей.
Чрезвычайные ситуации
Эксплуатация
Двигатель

2. Органы управления, приборная панель и салонное оборудование

Элементы управления

Спидометр

Показывает приблизительную скорость автомобиля (км / ч).

Служит для отображения общего пробега автомобиля (в км).

Счетчик суточного пробега

Счетчик суточного пробега позволяет определить пробег автомобиля за отдельный период времени (например, за последнюю поездку).Для сброса значений суточного пробега используется специальная кнопка сброса.
Примечание
Обнуление счетчика суточного пробега осуществляется только на стационарном автомобиле.

Тахометр

Показывает приблизительную скорость вращения коленчатого вала двигателя (оборотов в минуту). Чтобы получить значение скорости вращения, необходимо умножить на 100 на шкале, на которую указывает стрелка.
Красная зона (шкала, закрашенная красным) означает режим работы двигателя на повышенной частоте, опасный для двигателя.

1. Левая боковая заслонка, 2. Выключатель наружного освещения, 3. Комбинация приборов, 4. Замок зажигания, 5. Кнопка включения задних противотуманных фар, 6. Кнопка включения обогрева заднего стекла, 7. Ручка регулятора подсветки приборов, 8. Датчик иммобилайзера с индикатором, 9. Правый боковой дефлектор, 10. Перчаточный ящик, 11. Центральная консоль, 12. Прикуриватель, 13. Передняя пепельница, 14. Рычаг трансмиссии, 15. Педаль акселератора 16. Педаль тормоза, 17. Сцепление. педаль, 18. Рулевое колесо, 19. Рычаг фиксации рулевой колонки, 20.Рычаг отпирания замка капота.

Комбинация устройств:
1. Указатель температуры охлаждающей жидкости, 2. Тахометр, 3. Спидометр, 4. Указатель уровня топлива, 5. Кнопка сброса суточного пробега, 6. Дисплей одометра и счетчик суточного пробега, 7. Дисплей часов.
ВНИМАНИЕ
Не допускайте такого режима работы двигателя, при котором стрелка тахометра находится в красной зоне (более 5 500 об / мин).

Указатель температуры охлаждающей жидкости

Переход стрелки этого указателя в зону красной шкалы указывает на перегрев двигателя.В этом случае следует проверить работу термостата и электровентилятора системы охлаждения.
ВНИМАНИЕ
Не допускать работы двигателя в режиме перегрева (более 110 ° C).

Указатель уровня топлива

Блок управления между передними сиденьями:
1. Кнопка рычага стояночного тормоза, 2. Рычаг стояночного тормоза, 3. Выключатель стеклоподъемника левой передней двери, 4. Замок ремня безопасности водителя, 5. Выключатель стеклоподъемника левой задней двери, 6. Штекер ( резервное место для установки дополнительного оборудования выключателей), 7.Переключатель проигрывателя задней правой двери, 8. Замок ремня безопасности переднего пассажира, 9. Переключатель стеклоподъемника передней правой двери, 10. Блок управления наружными зеркалами заднего вида.

Центральная консоль:
1. Левый центральный дефлектор, 2. Установить рычаг управления распределителем воздуха, 3. Переключатель рециркуляции, 4. Заглушка (резервное место для установки переключателя дополнительного оборудования), 5. Блок индикации бортовой системы управления, 6. Автомагнетол, 7. Часы, 8. Штекер (запасное место для установки выключателя дополнительного оборудования), 9.Кнопка выключателя аварийного освещения, 10. Блок управления отоплением, 11. Правый центральный дефлектор.
При включении зажигания этот указатель показывает приблизительное количество топлива в баке. Если топливо в баке почти заканчивается (осталось менее 7-9,5 литров), стрелка приближается к значению «0» на шкале и загорается соответствующий световой индикатор, предупреждающий о необходимости заправки. В этом случае рекомендуется как можно скорее заправить топливо.

Указатели поворота

При включении одного из указателей поворота (левого или правого) в комбинации приборов начинает мигать соответствующий индикатор.

Индикатор включения аварийной сигнализации

Этот индикатор загорается одновременно с включением аварийной световой сигнализации.

Check Engine Warning Indicator

Кратковременное свечение индикатора при включении зажигания свидетельствует о самодиагностике системы, при отсутствии неисправности индикатор гаснет. При обнаружении неисправности в системе индикатор постоянно мигает или горит.
ВНИМАНИЕ
Движение с индикатором горения Проверка.Двигатель запрещен.

Световой индикатор над чертой

Этот индикатор загорается при включении наружного освещения.

Предупреждающий индикатор о недостаточном уровне тормозной жидкости

Загорается красным светом при снижении уровня тормозной жидкости в расширительном бачке Главное тормозной цилиндр Ниже метки MIN.
ВНИМАНИЕ
При включении индикатора во время движения автомобиля дальнейшее движение запрещается до устранения причин неисправности.

Индикатор дальнего света Дальний

Этот индикатор горит синим светом при включении фар.

Индикатор системы зарядки

Этот индикатор загорается красным светом при включении зажигания и гаснет после запуска двигателя. Яркое свечение лампы или ее свечение в камеру при работающем двигателе свидетельствует о слабом натяжении (обрыве) ремня привода генератора или о неисправности в цепи зарядки.

Индикатор стояночного тормоза

Индикатор загорается красным светом при включении стояночного тормоза.

Индикатор аварийного падения давления масла

Этот индикатор загорается красным светом в случае падения моторного масла.
ВНИМАНИЕ
Движение автомобиля при горящем индикаторе аварийного падения давления масла может привести к серьезным повреждениям двигателя.

Предупреждающий индикатор недостаточности моторного масла в картере двигателя

Этот индикатор загорается, если уровень моторного масла в картере двигателя достиг максимально допустимого минимума.
Примечание
Перед тем, как долить масло в двигатель, нужно убедиться в отсутствии протечек.

Предупреждающий индикатор недостаточного уровня жидкости в Platomrunt Bach

Этот индикатор загорается, если в резервуаре для стеклянной воды меньше одного литра промывочной жидкости.

Индикатор предупреждения о падении охлаждающей жидкости

Этот индикатор загорается при снижении уровня охлаждающей жидкости на холодном двигателе ниже допустимого предела.
Примечание
Перед добавлением охлаждающей жидкости в систему необходимо убедиться в отсутствии утечек.

Предупреждающий индикатор неисправности ламп сигнальных огней

Этот индикатор загорается при включенных сигнальных огнях, габаритных огнях или указателях поворота.

Индикатор износа тормозных колодок

Этот индикатор загорается при нажатии педали тормоза при включении зажигания и выключении зажигания, если толщина тормозных колодок передних колес достигла значения 1,5 мм. В этом случае необходимо заменить тормозные колодки новыми.

Предупредительный сигнал ремня безопасности

Этот световой сигнал загорается на панели приборов в случае, если ремень безопасности водителя не пристегнут во время движения.

Пожалуйста, включите JavaScript для просмотра

Установка ксенона на автомобиль своими руками. Правильная установка ксеноновых ламп Как подключить ксеноновую лампу к блоку зажигания

Не секрет, что качество освещения автомобиля напрямую влияет на уровень безопасности. И автомобилист, и его пассажиры, и другие участки дороги.

Многие считают, что ксенон на ВАЗ 2110 установлен незаконно, и любой инспектор может оштрафовать вас на кругленькую сумму.Сегодня мы поговорим о легальности ксенона и особенностях его установки на отечественную «десятку».

Вопрос закона

Не редко в противотуманных фарах с завода предусмотрена установка биксеноновых ламп и подобных линз. Это туман класса, который полностью легален. Следовательно, ни один дорожный инспектор не посмеет требовать штраф или другое наказание за использование ксенона.

Т.к. для установки ксенона в качестве противотуманок и основных фар необходимо приобрести комплект легального оборудования. Фара обязательно должна закрывать надпись в виде буквы D. Она говорит, что в этих фарах подключаются биксеноновые фары. Следовательно, все по закону, а значит, ГИБДД опасаться не придется.

Если у вас ксенон, но на глане фары буква H, у вас будут проблемы. Все потому, что такая надпись говорит о том, что под стеклом обязательны галогенные лампы.

Преимущества и потенциальные проблемы

Биксенон великолепно справляется с освещением проезжей части и прилегающих к ней участков.Это касается как фар, так и противотуманных фар. Характерной особенностью ксенона является излучение яркого белого света с голубым оттенком.

Важно учитывать, что свет из тумана должен быть низко направленным, проходить сквозь толщу тумана, но не вредить встречным машинам.

Противотуманки от Bosch, которые устанавливаются на ВАЗ 2110, отсутствуют линзы. Вместо этого здесь предусмотрены отражатели. От этого пучка света мало.

Поэтому при установке ксенона очень важно установить фокусирующие линзы, чтобы биксенон вел себя правильно.То есть качественно освещал дорогу, не слепил встречные машины.

Удаление

Конечно, без демонтажа старых фар установить ксеноновые приборы будет невозможно. Демонтаж производится следующим образом.

Машину лишают питания снятием минусовой клеммы с АКБ.
Отсоединить разъемы идущих от фар. Все без исключения.
Сверху демонтируется приставка с крепежом.Есть болты.
Демонтирована решетка радиатора.
Снимается болт, удерживающий блок фары в ее нижней части. Он там один.
Затем пластина поднимается плоской отверткой и снимается.
Теперь берется ключ на 10 миллиметров, который позволит демонтировать гайку крепления к кронштейну.
Осталось снять блок фары.
Не забудьте нажать на цилиндровый замок гидрокорпора с помощью той же плоской отвертки, чтобы снять агрегат.
Знаки Рота удалены. Для этого просто откручивается пара болтов.

Монтажный модуль

Если вы хотите установить ксенон на ВАЗ 2110, выполненный в рамках закона, купите новый разрешенный модуль.

Только обязательно учтите то, что «баварские» модули подойдут для ВАЗ 2110 Hella Lens G2. . Это модуль второго поколения с более широкими линзами. Первое поколение нам не подходит.

Конечно, конструктивно автомобили различаются, поэтому придется несколько поправлять установку.

Для начала закупим необходимые материалы. Всего две штуки:

Арматура;
Блок зажигания;
Hella;
Биксеноновые фары.

Если брать не новые линзы, а старые, покупка всего комплекта обойдется вам примерно в 3,5 тысячи рублей. Поскольку их у вас не будет, дополнительных финансовых затрат быть не должно.

Процесс доработки выглядит так.

Измерить размер сиденья, на котором установлен стандартный модуль Киржач.Теперь будет модуль Hella. Место следует подготовить заранее.
В штатную разводку подключается проводка от биксеноновой оптики. Здесь нет никаких проблем, потому что все идеально совпало.
Теперь на место новый биксеноновый модуль.
Вы можете закрепить блок розжига любым удобным для вас способом, так как места для установки более чем достаточно в ВАЗ 2110.

Установка в стандартную головку блока

Если вам не страшны блюстители закона, или вы не хотите тратить большие деньги на покупку нового легального модуля, вы можете использовать стандартный блок заголовка, и установить в него ксенон.

Сделать это сможет выполнить определенную последовательность действий:

Обязательно первым делом отключите минусовой провод с аккумулятором;
Подготовить проводку. Плюс идет желтым, на минусе — коричневый провод. Два минуса и такое же количество достоинств обжимаются за одно и то же время, после чего обязательно изолируются;
Отверстия для светильников Штора с простым подручным приспособлением — напильником. Периодически проверяйте, загорелись ли лампочки. Если двигаться с заточкой, вернуть режущий материал на место будет сложнее;
Теперь проведем установку биксеноновой оптики;
Проводка от лампочек натянута защитной крышкой.Придется просверлить отверстие. Поэтому наличие дрели обязательно;
Установив фару в основание, зафиксируйте ее. Только ни в коем случае не представляйте в полярности;
Вместе с лампой предлагается инструкция по подключению блока зажигания. Следуйте ему, ничего сложного в этой схеме;
Поставил фары на место;
Подсоедините минусовую клемму обратно к АКБ;
Если фары исправны, включите, как положено, то работа считается завершенной досрочно.Остается последнее, но очень важный этап — корректировка.

Как видите, ксенон на ВАЗ 2110 вполне реальный. Но чтобы у вас не было проблем с законом, советуем потратить немного больше денег, но обзавестись полноценным юридическим модулем, чем рисковать проезжая мимо каждого поста ГИБДД.

Ксенон — инертный газ, который дает мощный световой луч при прохождении электрического заряда. Ксеноновые лампы светят ярким дневным светом, что позволяет осветить большую площадь дороги.Благодаря своей прочности, эффективности и высокой устойчивости к физическому воздействию ксенона, завоевал огромную популярность среди автомобилистов всего мира.

1 Как выбрать, как подобрать ксенон на авто

Большинство современных комплектов ксеноновых ламп состоят из таких основных частей как:

Ксеноновые лампы
Блоки зажигания
Крепежные и контактные провода

Лампы с ксеноном различают по маркировке. Например, 5000К или 6000К. Этот индекс указывает на световую температуру ксенона, то есть яркость светового луча, которым светит лампа.Для легковой машины рекомендуется приобретать ксеноновые лампы на 5000-5500к, они светятся ярким светом с голубоватым оттенком и отлично подходят для установки в фары.

Блок зажигания ксеноновых ламп — это устройство, контролирующее и подающее напряжение. Этот блок можно устроить по-разному, но чем сложнее схема блока розжига, тем надежнее будет работа ксеноновых ламп.

Выбирая качественный комплект ксенона, стоит обратить внимание на возможности штатных систем вашего автомобиля.Например, если в комплектации автомобиля не предусмотрено наличие модуля контроля напряжения, то приобретать дорогие комплекты не имеет смысла.

Если под капотом вашего автомобиля недостаточно места для установки штатного блока зажигания, то желательно приобрести комплект ксенона со специальным «блоком Sliem». Кроме того, перед приобретением ксеноновых ламп необходимо определиться с вариантами стандартных цоколей в фарах автомобиля.

Среди наиболее популярных производителей ксенона на автомобиль можно выделить такие компании как:

Sho-me.
Ap Digital Ultra.
Ксенотекс.
Ил-Трейд.

Таким образом, приобретенный комплект ксенона одного из производителей может быть уверен, как лампы, так и их комплектующие, но полную гарантию может дать только производитель.

2 Процесс установки ксенона — Пошаговое руководство

Для установки ксенона вам понадобятся следующие инструменты:

Комплект ксеноновых ламп + блок зажигания и крепления
Набор стандартных отверток и гаечный ключ
Двусторонний скотч, нож и зажимы
Сверло и фреза на 20-25 миллиметров

При установке ксенона в фары автомобиля в первую очередь следует обратить внимание на технику безопасности.Монтажные работы рекомендуются для сухих и чистых рук. В процессе установки запрещается прикасаться руками к колбам ксеноновой лампы, а если контакт еще произошел, поверхность поверхности колбы следует очистить.

Перед началом работы необходимо отключить плюсовую клемму с аккумулятором. Помните, что при подаче напряжения и запуске ксенон выдает более 20 тысяч вольт электрического напряжения, поэтому во время эксплуатации следует быть максимально внимательными и осторожными.

Шаг 1 . Для установки ксенона открутите защитную крышку от фары автомобиля и аккуратно достаньте из фары комплектную галогеновую лампу, предварительно отключив от нее все провода и соединения. Как правило, лампочка фиксирует дополнительную пружину, которую необходимо аккуратно сжать и снять лампу. Вместо штатной лампы вставьте ксенон из комплекта, предварительно сняв защитное покрытие с колбы. Соединительные провода нужно будет вывести через штекер фары в пространство подрамника для подключения к блоку зажигания.

Для доступа к фаре от аккумулятора рекомендуется снять ее. После установки фонарей следует подключить клеммы от блока зажигания. В свечах фар необходимо проделать отверстия, через которые пройдут провода лампочки и блока зажигания. Если заглушки металлические, следует просверлить отверстие не более 2,5 сантиметра дрелью и соответствующей фрезой. Если заглушка пластиковая, аккуратно вырежьте отверстие ножом.

Шаг 2. . Установка блока розжига. Для установки блока необходимо выбрать соответствующее место в пространстве субуправления. Лучшее место — в непосредственной близости от обеих фар для более удобного подключения проводов. Закрепить блок розжига необходимо с помощью специальных зажимов из комплекта, либо просверлить несколько отверстий и закрепить блок на два винта для большей устойчивости.
Шаг 3. . Провода от блока зажигания и ксеноновых ламп необходимо подключать, строго соблюдая полярность.Конвертировать провода сложно, так как они имеют разный цвет, в данном случае черный и красный, где черный — «минус», красный — «плюс». Чтобы подключить блок зажигания к штатному электролюксовому автомобилю, протяните отдельный провод и подключите его к разъему от снятой лампы. Электропроводку следует затянуть хомутами и дополнительно изолировать.

Чтобы проверить правильность подключения ксенона, вы должны действовать в соответствии с прилагаемыми инструкциями. Как правило, схема подключения и проверки следующая:

Внимание! На некоторые модели автомобилей с бортовыми компьютерами целесообразно установить дополнительный стабилизатор напряжения, который будет распределять нагрузку на проводку в момент «остывания» ксенона.

Ниже видео о самостоятельной установке ксеноновых ламп от производителя IL-Trade со световой маркировкой 4700К и КОК типа H7.

3 Установка биксенона в фары головного света

Биксеноновая лампа заполнена тем же инертным газом, но дополнительно оснащена специальным электромагнитом. Этот соленоид регулирует фокусировку, что позволяет создавать как ближний, так и дальний ксеноновый свет. Таким образом, водитель имеет возможность регулировать напряжение света и температуру во время движения автомобиля.

Принцип подключения биксенона своими руками аналогичен тому, что используется при установке простых ксеноновых ламп. Единственное отличие — это дополнительный контроллер, который подключается к аккумулятору и блоку зажигания лампы. В комплекте с биксеноновыми лампами всегда есть схема подключения лампы, которая выглядит так:

Биксеноновые лампы подключаются к блоку зажигания соответствующими проводами из комплекта.
К разъему питания подключается провод от контроллера.
Третий провод от лампы — это разъем электромагнита, который тоже нужно подключить к контроллеру.
Провод от контроллера подключен к АКБ с соблюдением полярности.

После установки Биксенона необходимо отрегулировать фары головного света. Правильно настроенные биксеноновые фары не слепят встречные автомобили и, как правило, не доставляют проблем сотрудникам ДПС.

А если конкретнее, то как установить ксенон на Ваз 2110 своими руками .Выполнение этой работы в принципе не требует выдающихся знаний, главное — желание, прямые руки и свободное время.

Несколько слов о том, что такое ксенон и «с чем едят».

Ксеноновая лампа была создана немецкой компанией OSRAM в 1940-х годах и представлена на всеобщее обозрение в 1951 году. Ксеноновая лампа стала очень популярной и нашла широкое применение в автомобильной и киноиндустрии, ему удалось отправить угольные дуговые лампы на хорошо оборудованный рынок. заслуженный отдых. Характерная особенность ксеноновых ламп — яркий почти белый свет с голубоватым оттенком.Практически все современные кинопроекторы, как пленочные, так и цифровые, оснащены ксеноновыми лампами, мощность которых варьируется от 900 Вт до 12 кВт.

Принцип работы ксеноновой лампы.

Основной поток света излучает плазму непосредственно возле катода, при этом светящаяся область имеет форму конуса, а интенсивность свечения падает по мере удаления от катода по экспоненте. Световой спектр ксеноновых ламп очень близок к дневному.

Теперь по порядку как установить

В первую очередь нужно разобрать фару как это сделать:

В первую очередь снимаем «минусовую» клемму с АКБ.
Отсоедините электрические блоки чемпионов.
Ключом откручиваем два болта крепления блока фары.

Далее снимаем решетку радиатора и откручиваем болт нижнего крепления.
С помощью отвертки осторожно подденьте декоративную накладку.
Сдвиньте подкладку к центру, затем вытяните ее.
Открутите гайку крепления, которой блок фары крепится к кронштейну, для этого используйте головку на «10».
Снимите блок ярмарки.
Отверткой аккуратно протереть фиксатор гидрокорографического цилиндра, затем повернуть и снять корпус фары.

10. Снимите указатель поворота, для этого открутите два крепежных винта.

11. Удалите галогеновые лампы или которые вы установили и переходите ко второму этапу — установке ксеноновых ламп.

Перед установкой ксенона пришлось купить 4 матери (2 простые крепления, и 2 с креплением под толстый провод)

Итак приступим.

1. Снимаем «галогенку».

2. Возьмите нож и перережьте желтый и коричневый провода. Желтый — «+», а коричневый — «-» соответственно. С помощью плоскогубцев и ножа. Очистите провода.

3. Берем зажим или тонкие плоскогубцы «Мама» для широкого провода и два коричневых провода для вырождения и демонтируем все скотчем.

4. Проделайте то же самое в отношении желтых проводов, только в этом случае используйте «Мама» для обычного тонкого провода.

5. Все как следует изолировать во избежание замыкания.

6. Ксеноновая лампа разводится в фарах Киржач без проблем, если у вас были установлены фары Бош, придется работать круглым напильником. С его помощью необходимо расширить отверстие. Только не напивайтесь, время от времени пробуйте лампу.

5. С помощью дрели и тонкого сверла проделайте отверстие в упрочняющей крышке диаметром примерно 23 мм, затем протяните провод от лампы.

6. Вставьте саму лампу в основание через отверстие и закрепите.

7. После этого подключите «Мамочки», важно не перепутать «+» и «-».

Внимательно проверьте, все ли сделано правильно и подключено, помните, что ошибка может дорого вам обойтись, из-за неправильного подключения можно вывести ксеноновые лампы или блоки зажигания.

9. Затем подключите фару и подключите минусовую клемму обратно к.

Ответственный момент … Включите средний свет, если увидите чудесное яркое свечение — значит установка ксенона прошла успешно!

Теперь осталось собрать все в обратном порядке.
Для этого отключаем минусовой провод аккумуляторной батареи и устанавливаем фару на место. Блоки розжига можно приклеить на двусторонний скотч, но я бы рекомендовал сделать какое-то крепление или придумать что-нибудь посерьезнее … Очень важно, чтобы место для блоков было сухим.

Внимание! После установки ксеноновых фар обязательно отрегулируйте ксеноновые фары. Неправильно настроенные ксеноновые лампы могут ослепить других участников движения и доставить большие неприятности.

На этом мой рассказ про как установить ксенон на ВАЗ 2110 своими руками Все кончено, надеюсь у вас все получилось и вы тоже стали счастливым обладателем ксеноновых фар.

Ксеноном называют инертный газ, не имеющий цвета, вкуса и запаха. У него уникальная особенность — если через него пропустить разряд электрического тока, такой газ станет сильнейшим источником света. Есть несколько причин, в результате которых ксенон стал очень популярным среди автомобилистов.

Ксеноновые лампы способны излучать невероятно яркий дневной свет, который более привычен человеческому зрению.

Они обладают высокой светоотдачей и позволяют более широко видеть дорожное покрытие перед автомобилем. Ксеноновые лампы долговечны, устойчивы к физическим воздействиям и очень экономичны. К тому же их очень легко установить в машину вместо штатной лампы.

Виды ксенонового флиса

Сегодня на авторынке есть множество разнообразных ксеноновых ламп, что немного усложняет.

Разберемся, какой ксенон лучше подходит для конкретного автомобиля.

Как правило, все наборы kitsenon состоят из:

Блоки зажигания.
Ксеноновые лампы.
Детали и проводка для крепления.

Ксеноновые лампы имеют специальную маркировку — 6000К, 5000К и так далее, что означает цветовую температуру — цвет и яркость света, которым светит лампа. Ксеноновые лампы с маркировкой 4300К дают белый свет с легким желтоватым оттенком.Чаще всего их устанавливают в фарах основного света автомобиля и в противотуманных фарах. Они лучше всего подходят для передвижения по мокрому асфальту.

Xenon 5000K светится оттенком, наиболее близким к белому. Он обладает высочайшей способностью к световому статусу, и свет хорошо воспринимается человеческим глазом. Ксеноновые лампы 6000К имеют немного голубоватый оттенок, а по мощности уступают предыдущим типам, потому что у них самая низкая светоотдача. Но на украинском и российском рынках этот вид ксенона самый популярный.

Стоит отметить, что лидеры автомобилестроения устанавливают на свои автомобили ксеноновые лампы, цветовая температура которых составляет порядка 4200-5000к.

Перед покупкой ксеноновых ламп необходимо уточнить, какое цоколь применяется в ваших фарах, так как будет неприятно, если из-за неподходящего цоколя вы не сможете установить лампы. Наиболее распространенные производители ксеноновых ламп:

Мицуми.
Xenotex.
Цифровое ультратонкое приложение.
Sho-me.

Установка ксенона своими руками

Для самостоятельной установки ксенона вам понадобятся следующие инструменты:

Сверло.
Фреза 25 мм.
Зажимы.
Двусторонний скотч.
Гаечные ключи.
Набор стандартных отверток.
Комплект ксеноновых ламп, проводка для крепления и блок розжига.

При установке ксеноновых ламп в основные фары автомобиля, прежде всего, необходимо обратить внимание на технику безопасности.Желательно проводить монтажные работы чистыми и сухими руками. Во время работы запрещается прикасаться к колбе ксеноновой лампы, но если контакт уже произошел, поверхность колбы обезжиривают спиртом.

Перед началом работы обязательно отсоедините плюсовую клемму от аккумуляторной батареи. Не забывайте, что при подаче напряжения и запуске ксенон дает электрическую выпрямку более двадцати тысяч вольт, поэтому при работе будьте максимально осторожны и внимательны.

Для установки ксенона необходимо отвинтить защитный кожух от фары автомобиля и аккуратно достать из фары штатную галогенную лампу, но перед этим следует отсоединить от нее все соединения и провода.

Обычно свет фиксируется на дополнительной пружине, которую нужно осторожно сжать и снять лампу. С колб ксеноновых ламп снимаем защитное покрытие и вставляем вместо штатного. Провода соединений необходимо будет вывести в пространстве ротора через штекер фары для подключения к блоку зажигания.

Чтобы фара могла получить доступ к аккумулятору, рекомендуется его снять. Когда лампы установлены, необходимо подключить клеммы от блока розжига. Далее проделываем отверстия в свечах фары, через которые пройдут провода подключения блока зажигания и лампочки. Если заглушки металлические, нужно просверлить отверстие сверлом и резцами просверлить не более 2,5 сантиметра. Если заглушка пластиковая, осторожно прорежьте отверстие ножом.

Блок зажигания ксеноновый, блок-схема зажигания

Блок зажигания ксеноновой лампы — это устройство, контролирующее и подающее напряжение.

Для установки этого блока выберите соответствующее место в пространстве ротора.

Для наиболее удобного подключения проводов желательно выбирать место рядом с обеими фарами.

Закрепить блок розжига необходимо с помощью специальных зажимов, которые входят в комплект, или просверлить отверстия и прикрепить блок двумя саморезами для обеспечения большей устойчивости.

Подключение ксенона

Провода от ксеноновых ламп и блока зажигания необходимо подключать, строго соблюдая полярность. Провода перепутать довольно сложно, так как они разного цвета.

Как правило, они черно-красные. Черный — минус, соответственно красный — плюс. Для подключения блока зажигания к штатному автомобилю необходимо провести отдельный провод и подключить его к разъему от снятой лампы. Электропроводку затяните хомутами и дополнительно изолируйте.

Штраф за ксенон, почему

В связи с тем, что свет ксеноновых фонарей ослепляет водителей проезжающих и встречных машин, его установка запрещена.

Установка ксеноновых ламп является нарушением требований ПДД. Таким образом, водитель транспортного средства с такими фонарями может лишиться права управления автомобилем на срок от шести месяцев до одного года с конфискацией этого устройства. Более интересную информацию об установке ксеноновых ламп вместо штатных вы можете узнать из следующего видео.

В мире нет пределов совершенству. Многие владельцы мечтают сделать свои автомобили индивидуальными и узнаваемыми в автомобильном потоке. И для этого не обязательно обращаться в специализированные автомастерские, некоторые работы, связанные с тюнингом, можно выполнить самостоятельно. Ярким примером внешнего преображения станет установка ксенона своими руками. Для замены устаревшей оптики достаточно иметь скромные навыки в сфере обслуживания электрооборудования.Но перед установкой ксенона следует ознакомиться с некоторыми этапами предстоящих работ.

Подготовительный этап

Вносить изменения в штатную оптику автомобилист должен только после получения основных представлений о работе световых приборов в транспортном средстве. И в первую очередь следует познакомиться с модными устройствами под названием ксенон. Название современной популярной оптики произошло от названия инертного газа, который легко обнаружить в периодической таблице Менделеева. Внутри лампы используется инертный газ ксенон, который начинает излучать свет, когда через него проходит электрический ток.В России установка ксенона своими руками не запрещена, в отличие от большинства европейских стран, где существует ряд ограничений на определенные типы оптики.

Среди особых параметров ксенона следует отметить следующие свойства.

Ксенон отличается высокой светоотдачей, поэтому после одной поездки на автомобиле с такой оптикой автомобилисту не хочется садиться за руль машины с обычными осветительными приборами.
Высокая мощность ксеноновых ламп при правильной установке не наносит вреда водителям встречного транспорта.Ксенон не слепит, если угол наклона фар соответствует заводским настройкам. Если есть коллектор для фар и очистители с омывателем, дорога всегда будет хорошо покрыта.
Срок службы ксеноновых устройств примерно в 10 раз больше, чем у традиционных галогенных.

Тонкости выбора ксенона

Перед покупкой комплекта ксеноновой оптики следует определиться с типом ламп, которые установлены в автомобиле производителем. В первую очередь необходимо обратить внимание на основание.Выбирая ксенон, следует учитывать обозначение этой части лампы накаливания. При выборе цветовой палитры многие отталкиваются от своих предпочтений или стоимости. Описание всех факторов каждого оттенка можно найти в Интернете.

В стандартной комплектации покупного ксенона обычно доступны следующие элементы:

две ксеноновые лампы;
пара предохранителей;
блок розжига на каждую лампочку;
крепежные;
электрические провода;
инструкция по эксплуатации и установке, где есть схема подключения;

Большинство автомобилистов желают немного сэкономить при покупке.Однако приобретение дешевой оптики чревато быстрым выходом из такого элемента системы освещения. Лучше немного переплатить, но купить качественный комплект ксенона, имеющий официальную гарантию от производителя.

Подготовка инструментов и материалов к работе

Перед установкой ксенона на автомобиль автомобилисту необходимо собрать определенный перечень инструментов и материалов. Этот набор легко обнаружить многим автомобилистам. Для работы потребуется:

комплект ксенона;
пара релейных проводов;
отвертка или электродрель;
Саморез диаметром 3.5 мм;
сверла по металлу толщиной 3-3,2 мм;
лента, пластиковые зажимы, герметик;
Инструменты для настила полов (отвертка, плоскогубцы, кусачки).

Xenon Connection Technology

Чтобы внедрить ксеноновую оптику в автомобильную сеть автомобиля, вам придется потратить несколько часов. Но если внимательно изучить инструкцию по установке, то монтаж значительно сократится. Кроме того, в этом документе, как правило, к автомобилю прилагается схема подключения ксенона.

Некоторые ограничения на установку ксенона

При установке ксеноновой оптики важно соблюдать некоторые требования и рекомендации.

Если произошло повреждение ксенонового комплекта, необходимо прекратить работу и обратиться за советом к поставщику этого продукта.
Работа с ксеноновой оптикой должна быть чистой и сухой.
Запрещается длительное время смотреть невооруженным глазом на включенный ксенон.
В местах подключения не должно быть следов окисления или повреждений.После сборки конструкции все места подключения тщательно изолируются и герметизируются во избежание попадания влаги.

Добавить в машину современный вид можно ксеноновые фары. Кому-то такой тюнинг доверит только специалистам из сотни, а кому-то будет нетрудно провести работу самостоятельно. В любом случае стоит поставить современную ксеноновую систему, которая будет хорошо покрывать дорогу, не ослепляя встречных водителей.

Панель приборов ВАЗ 2110 обозначение лампочек.Основные обозначения иконок на приборной панели ваз

Уважаемые покупатели, во избежание ошибок при отправке жидкокристаллического дисплея в комбинацию приборовVdo ВАЗ 2110-12, в строке «Комментарий» укажите модель вашего автомобиля, год выпуска, с одним или двумя окнами, производитель VDO, Счетмаш или АВТО.

Основным ориентиром для управления ВАЗ 2110 является панель приборов. Работающая комбинация приборов 2110-3801010 (ВАЗ 2110) с электронным счетчиком километров информирует водителя обо всех основных характеристиках приборов и позволяет оптимизировать управление.Он включает в себя спидометр, счетчик общего и суточного пробега (одометр) с жидкокристаллическим дисплеем, тахометр, указатель уровня топлива, указатель температуры, 12 сигнальных ламп и 6 ламп подсветки шкалы.

Комбинации приборов 2110-3801010 на автомобилях ВАЗ 2110-12 могут быть с одним или двумя ЖК-индикаторами (ЖКИ). В правом «окошке» отображается общий и суточный пробег автомобиля, в левом (если есть) время и температура за бортом (если подключен датчик температуры).

Ведущая роль в управлении автомобилем отводится спидометру, контролирующему скорость.Удаление спидометра приведет к сбросу всех данных на плате на ноль.

В автомобиле ВАЗ 2110 с новой комбинацией приборов 2110-3801010 спидометр с электронным счетчиком километров имеет два типа счетчиков (одометров):

Первый показывает окончательное пройденное расстояние;

Второй показывает путь, пройденный за день.

Для анализа расхода топлива, пройденного пути за день и расчета среднего значения, а также определения необходимости ремонта автомобиля можно полностью сбросить результаты второго счетчика.Водитель может ежедневно сбрасывать показания спидометра и сравнивать результаты работы узлов.

Для сброса значений на плате используйте соответствующую кнопку. Счетчик можно сбросить только после полной остановки, когда компоненты машины работают, этого сделать нельзя. Если кнопка не сбрасывает номер, то требуется ее замена.

С 2004 г. Существует 3 типа наиболее распространенных комбинаций сменных электронных инструментов:

1.VDO — производится по лицензии немецкой компании, принадлежащей концерну SIEMENS. (объединение бизнеса)

Панель ВДО с одним окном Артикул: 2110-3801010-02

Панель ВДО с двумя окнами Артикул: 2110-3801010-08

2. Курский завод электронных устройств ООО «ЩЕТМАШ» (Курское совмещение)

Панель Счетмаш с одним окном Артикул: 2110-3801010-05

Счетчик панелей с двумя окнами Артикул: 2110-3801010-06

3. Владимирский завод «АВТО УСТРОЙСТВО»

Панель «АВТОУСТРОЙСТВО» с одним окном Артикул: 2110-3801010-04

В панелях ВДО и Счетмаш с двумя окнами используется внешний датчик температуры VDO, установленный под бампером.На панелях с одним окном не используется. Для панелей с механическим одометром сигнал с клеммы «W» датчика уровня топлива (ДУТ) поступает на этот контакт.

Панель приборов 2110-3801010 (ВАЗ 2110) надежно прикреплена к задней части корпуса панели и все устройства работают эффективно. Если одно из устройств не читает правильно, отремонтируйте или замените детали.

Замена жидкокристаллического индикатора в комбинации приборов ВАЗ 2110 нового образца может быть осуществлена самостоятельно, не обращаясь в специализированные сервисные службы.

Другая продукция в каталогах: 211003801010VDO LCD.

ВАЗ 2110, ВАЗ 2111, ВАЗ 2112, ВАЗ 1113, ВАЗ 1114, ВАЗ 1115.

Любая поломка — это не конец света, а вполне решаемая проблема!

Как самостоятельно заменить жидкокристаллический индикатор в комбинации приборов ВАЗ 2110 нового образца автомобиля десятого семейства ВАЗ.

С интернет-магазином АвтоАзбука затраты на ремонт будут минимальными.

ПРОСТО СРАВНИТЕ и БУДЬТЕ ВНИМАТЕЛЬНЫ !!!

На начальном этапе переделки собственного автомобиля большое внимание стоит уделить тюнингу панели ВАЗ 2110.Многие десятки владельцев придерживаются позиции, что их машина не должна отставать от современных модных тенденций в мире четырехколесных скоростных «железных коней».

Конечно, каждому хочется, чтобы его машина, несмотря на определенный износ и уже довольно богатую историю марки ВАЗ 2110, красиво смотрелась, мощно «чувствовалась» и обеспечивала высокий комфорт в салоне всем пассажирам. В процессе передвижения на транспортном средстве многие пассажиры обращают внимание на устройства.

Конечно, оригинальные устройства с эксклюзивными дизайнерскими решениями им всегда будут интереснее, что буквально восхищает и восхищает.Тюнинг следует начинать с поиска панелей. Чтобы установить такую деталь, вам придется проявить собственные навыки и сноровку, если вы не хотите отдавать свои кровно заработанные деньги в различные автосалоны.

Более того, эта работа не требует использования специальных инструментов. Достаточно будет использовать плоскогубцы и отвертку Phillips.

Как создать новый дизайн панели приборов ВАЗ 2110

Весь процесс обновления панели приборов своими руками не займет много времени.Все, что нужно сделать, — это демонтировать устаревшую «деталь» и установить модернизированную модель. О том, как снять панель ВАЗ, читайте в инструкции по ремонту и эксплуатации автомобиля. Но следует вспомнить основные этапы:

сначала отсоедините клеммы АКБ. Рулевое колесо следует опустить в нижнее положение.
необходимо открутить саморезы крепления крышки панели.
затем отсоедините разъем слева, в этой ситуации мы говорим о внешнем переключателе двигателя освежения.Затем с помощью плоскогубцев необходимо отстегнуть крепления комбинации приборов.
Далее — снимаем. Некоторые модели крепятся винтами M5. Наконец, отсоедините разъемы.

После этого можно установить новую панель в обратном порядке. Это всегда будет вызывать восхищение пассажиров и чувство гордости.

Яркое разнообразие цветов

Сегодня мода на изменение подсветки приборной панели набирает фантастические обороты.Практически везде в автомобилях есть неоновая подсветка или внутренняя светодиодная подсветка. Однако все эти нововведения — дорогое удовольствие, которое может себе позволить далеко не каждый. Иная ситуация с заменой заводского освещения на разноцветное.

Можно, без сомнения, воспользоваться готовыми вариантами тюнинга, но это будет стоить недешево. Лучше делать самому. В этой ситуации главное запастись необходимыми материалами и терпением. Для начала нужно разобрать «приборку».Необходимо снять защитное стекло. Далее стреляйте стрелами. Для этого понадобится отвертка и жесткий картон.

Его следует поместить под стрелку, а затем поддеть отверткой. Затем осторожно и медленно поднимите его наверх. Далее снимаем подложку. Для этого пригодится канцелярский нож. Его необходимо вставить между панелью и основанием и нарезать по кругу слоем герметика. После снимаем подложку. Разбираем панель и приступаем.

1.Удалите фильтрующий слой канцелярским ножом. Светофильтр — это цветной слой краски. Он наносится с обратной стороны подложки и дает цветную подсветку цифрам спидометра и прочему. Чтобы полностью избавиться от светофильтра, можно использовать ацетон или другую жидкость, содержащую спирт.

2. Затем измените цвет подсветки. Вы можете сначала изменить подсветку одометра. Для этого вам потребуется демонтировать экран одометра, а затем снять синюю пленку и убрать подсветку.Его следует заменить на многоцветный универсальный светодиод. Он может менять цвета. Подключаем светодиод к патрону лампы. Установите экран одометра на место.

3. Теперь можно приступить к полной замене подсветки. Прикрепляем светодиоды к рамке «приборки». Такие светодиоды можно приобрести в комплекте с переключателем цвета. Устанавливаем их на место и прикрепляем к штатным контактам подсветки приборки.

4. Вперед. Теперь нужно убедиться, что у стрелок есть возможность менять подсветку.Для этого снимаем со стрелок слой красной краски. Для этой операции можно использовать канцелярский нож и ацетон. Когда стрелка будет очищена, ее можно будет покрасить белым лаком для ногтей. Главное, чтобы стрелка была белой, потому что этот цвет передает цветовую гамму светодиодов.

5. Перед завершающим этапом необходимо закрепить переключатель цвета светодиодов на панели. Такой выключатель можно установить, например, в правом нижнем углу «приборки». После этого можно будет установить все на место.Сначала монтируется подложка. Для большей надежности можно использовать герметик. После этого установите стрелки на место. Вставляем защитное стекло. После этого любуемся результатом.

Как красиво подсвечивать кнопки панели ВАЗ 2110

Осуществляя тюнинг панели представленного автомобиля, помимо прочего, можно также красиво выделить кнопки «приборки» . Возьмем, к примеру, кнопку включения.Для начала нужно его разобрать и разобрать. Для этого потяните его подвижную часть и корпус в разные стороны.

После того, как кнопка будет выдвинута, можно получить доступ к лампе накаливания. Если есть желание, то можно и убирать. Если лампочку вытащить не получается, продолжайте дальше. Подденьте защелки с обеих сторон отверткой или ножом. Перед нами появляется механизм переключателя. Здесь нам понадобится черная скобка. Поддев, спокойно раскидываем весь механизм.

Теперь легко снимаем лампу, для этого подходят пинцеты.Теперь можно подключить фантазию. Вы можете приобрести светодиодную лампу любого цвета. При этом следует учитывать, что положительный контакт — это номер 6, а отрицательный — номер 7. Узнать полярность можно, посмотрев на заднюю часть корпуса. Сюда вставляется колодка с проводами. Далее проверяем, как работает подсветка. Если все в порядке, переходите к следующей части.

Избавьтесь от зеленого фильтра. Его можно просверлить, делать это нужно аккуратно, чтобы сверло не прошло через всю конструкцию.В итоге снимаем фильтр с конструкции и тестируем на работоспособность.

Следует отметить, что практически все кнопки при желании можно доработать таким образом. Исключение составляет только положение отрицательного и положительного контактов, их нужно учитывать на схеме подключения. Если схемы нет, то ее фото можно легко найти в Интернете. Отрицательный контакт обычно обозначается черным проводом, плюс — любым цветом.

Чаще всего — белого цвета. Можно вспомнить, но контактные соединения лучше набросать или сфотографировать, тогда в процессе сборки не будет путаницы.Процесс сборки нужно проводить в обратной последовательности.

Установка твитеров в приборную панель ВАЗ 2110

Красиво дополнить панель можно, установив твитер (твитер). Один из самых проблемных шагов — это сверление отверстий. Лобовое стекло затрудняет сверление под прямым углом. Но без дрели не обойтись, ведь под пластиковым корпусом есть металлическая полоса. В этой ситуации подобие шаблона или трафарета следует сделать из бумаги.

С помощью ножа можно удалить мягкий участок панели (снаружи — пластик, внутри — своего рода поролон). Затем берем дрель и сверлим вокруг ранее отмеченного участка. Лучше использовать компактные сверла. Когда отверстие просверлено, следует зафиксировать неровные края. Для этого можно использовать специальные насадки для сверл.

Вам нужно сверлить на расстоянии от приборов и датчиков. Обратите внимание, что провода или скобы могут попасть под металлическую полосу.Установленный элемент твитера должен плотно входить в отверстие. Если есть определенная свобода, то необходимо заделать этот участок герметиком. Провода от твитера можно зацепить по краям воздуховодов.

Этот твитер является важным компонентом акустической системы, встроенной в автомобиль. Без такой детали звук и громкость звука не были бы полноценными.

Отечественная машина 2110 не может похвастаться качественным панно. В сильный мороз или летнюю жару пластик часто начинает трескаться.Кроме того, его угол иногда отклеивается. «Приборка» этой машины состоит из трех частей: центральной, верхней и нижней пластиковой. Чаще всего отклеивается угол: ослабляя винты, притягивающие верхнюю пластину, или из-за того, что его мягкая часть отошла от металлической части верхней пластины.

В первом варианте нужно снять панель, иначе затянуть верхнюю накладку не получится. Если отошла только мягкая часть, то решений может быть несколько.Можно наклеить, но на пластиковый дефлектор не будет крепко держаться. Другой вариант — замаскировать зазор, который образуется при отслаивании угла панели.

Зазор можно, без сомнения, прикрыть проводом. Укладывается внутрь при помощи отвертки. Вместо провода можно использовать уплотнитель фары. В этом случае можно вернуть уголок на место. Для приклеивания уголка используйте пенопласт. Кожа благодаря пенке будет держаться именно на металлическом корпусе, но сначала ее нужно очистить и обезжирить.

Затем наносим пену внутрь, влажной тряпкой удаляем излишки пенки. Углы зажимаем скрепками. Сразу снимаем пену. Следует подождать, пока он высохнет. После высыхания пены нужно закрасить ее маркером. Может показаться, что поролон лопается, но на самом деле углы панели не вылезут.

Теперь можно приступить к ремонту трещины на панели. Для этого либо используется средство для ремонта пластика, либо накладка натягивается материалом.Что касается первого варианта, то он самый простой, потому что при ремонте снимать накладку не нужно. Убрать трещину можно с помощью специальной эпоксидной смолы.

Также подходят космофен и холодная сварка. Во избежание появления трещин перекрашиваем приборную панель. Во втором способе при транспортировке этой автомобильной детали используется кожа или кожа. Сначала трещину необходимо зашпаклевать. Если проблема в отклеившемся углу панели, то отремонтировать ее не составит труда.

Если «приборка» треснула, то полностью скрыть трещину и при этом не удалить ее очень сложно.Если дело касалось ремонта, то лучше сразу заменить евровагонку. Вы можете подробно посмотреть, как паять пластик.

Стильная и современная накладка

Скучная штатная панель (на видео) быстро надоедает многим владельцам ВАЗ 2110, но я не хочу покупать альтернативу, которая оснащена компьютером и стоит больших денег. Что делать в такой ситуации? Есть отличный вариант, который позволит провести экономичный тюнинг своими руками. Один из самых простых способов — купить подушечку.

Их без проблем можно найти в интернет-магазинах (представленные там фото дают общее представление о таких деталях). Для его установки необходимо снять «приборку» и аккуратно вытащить стрелки. Устанавливая стрелки на место, следует убедиться, что их движению ничто не мешает. В противном случае придется заново все разбирать.

Если добавить к этому варианту тюнинга подсветку шкалы и стрелок, то можно практически мгновенно преобразить собственный автомобиль до неузнаваемости.

Как провести качественную звукоизоляцию панели ВАЗ 2110

Ни для кого не секрет, что ВАЗ 2110 часто скрипит панель. Устранение скрипа еще называют звукоизоляцией. Этот процесс начинается с разборки «приборки» на три части, которые скрепляются между собой болтами. Моделин можно использовать как «антискользящий», а битопласт будет действовать как звукопоглотитель.

В местах соприкосновения частей панели следует использовать модели. Все отверстия от болтов необходимо прикрыть макетом, чтобы исключить потерю воздушного потока от печки.Задняя часть панели должна быть покрыта битопластом.

Остатки можно вклеивать внутрь. Более подробно как приклеить звукоизоляцию. Часто скрипы вызывают черный ящик с предохранителями и бардачок. На дно последнего нужно уложить битопласт, а бока оклеить моделином. Стороны черного ящика, которые соприкасаются с панелью, следует проклеить моделином. Стоит отметить, что битопласт убивает при посадке и проблем с установкой «приборки» быть не должно.

Ничто так не может радовать владельцев, как тишина и полное отсутствие различных надоедливых скрипов в машине. Комфорт в салоне, возникающий после звукоизоляции панели, вызывает только приятные ощущения.

Связаться с

Одноклассники

Нашли ошибку? Выделите текст мышью и нажмите Ctrl + Enter

Комбинация приборов объединяет контрольные приборы: спидометр (со счетчиком суточного и общего пробега), тахометр, температуру охлаждающей жидкости, уровень топлива и контрольные лампы.Сигнальные лампы с красным фильтром запрещают дальнейшее движение.

На части автомобиля может быть установлена электронная комбинация приборов. Отличается только системой управления и принципом работы приборов (стрелки спидометра и тахометра приводятся в движение шаговыми моторами, при отключении АКБ сбрасывается суточный пробег автомобиля и т. Д.). В электронной комбинации приборов допускается только замена ламп, при прочих неисправностях заменяется комбинация приборов целиком.

Схема подключения устройств управления (вид сзади)

1 — контрольная лампа резерва топлива
2 — лампы освещения приборов
3 — контрольная лампа правого поворота
4 — контрольная лампа левого поворота
5 — датчик температуры охлаждающей жидкости
6 — контрольная лампа внешнего освещения
7 — контрольная лампа давления масла
8 — контрольная лампа стояночного тормоза

9 — контрольная лампа заряда батареи
10 — тахометр
11 — контрольная лампа «Check engine»
12 — спидометр
13 — контрольная лампа уровня тормозной жидкости
14 — контрольная лампа аварийной
15 — a контрольная лампа дальнего света фар
16 — указатель уровня топлива

Проверка устройств управления и их датчиков

Указатель температуры охлаждающей жидкости работает вместе с датчиком, ввинченным в головку блока цилиндров.В датчике установлен термистор (резистор, который меняет свое сопротивление в зависимости от температуры).

Данные для проверки датчика указателя температуры охлаждающей жидкости

Данные для проверки указателя температуры охлаждающей жидкости

Если стрелка указателя постоянно находится в начале шкалы, при включенном зажигании отсоедините провод от датчика и подключите его к массе.

Если стрелка отклоняется, датчик неисправен.Если стрелка не отклоняется, снимите комбинацию приборов, не отсоединяя от нее провода, включите зажигание и подключите к массе левый вывод датчика температуры, подключенный к штекеру 5 белого блока комбинации приборов. Отклонение стрелки указывает на неисправность цепи датчика-указателя. Если стрелка не отклоняется, указатель или его силовая цепь неисправны.

Если стрелка указателя постоянно находится в красной зоне, при включенном зажигании отсоединить провод от датчика.Если стрелка отклонилась к началу шкалы, датчик неисправен; в противном случае провод замыкается на массу или указатель не работает. Исправность последнего можно проверить, отсоединив белый блок комбинации приборов от жгута проводов и подсоединив его штекер 1 к «массе», а штекер 10 к «+» аккумуляторной батареи. В этом случае исправный указатель (при включенном зажигании) имеет стрелку в начале шкалы.

Указатель уровня топлива работает совместно с датчиком, установленным в топливном баке.Датчик представляет собой реостат с резистором из нихромовой проволоки. Подвижный контакт реостата приводится в движение рычагом с поплавком. На конце рычага расположен дополнительный контакт, замыкающий цепь контрольной лампы запаса топлива, когда в баке остается 4,0-6,5 л бензина.

Данные для проверки датчика указателя уровня топлива Количество топлива Сопротивление в баке датчика, Ом пустой бак 315–345 полубак 108–128 полный бак не более 7

Данные для проверки указателя уровня топлива: Положение стрелки Сопротивление указателя уровня топлива (при бортовом напряжении 13–14 В в Ом) в начале шкалы 285–335 в середине шкалы 100–135 конец шкалы 7–25

Если стрелка указателя постоянно находится в начале шкалы, при включенном зажигании отсоедините розовый провод от датчика и подключите его к массе.Если стрелка отклоняется, датчик или цепь, соединяющая его с массой, неисправны. Если стрелка не отклоняется, снимите комбинацию приборов, не отсоединяя от нее провода, включите зажигание и подключите к массе правый вывод указателя, подключенный к штекеру 10 красного блока комбинации приборов. Отклонение стрелки указывает на неисправность цепи датчика-указателя. Если стрелка не отклоняется, указатель или его силовая цепь неисправны.

Если стрелка указателя постоянно указывает на полный бак, при включенном зажигании отсоедините провод от датчика.Если стрелка отклонилась к началу шкалы, датчик неисправен; в противном случае провод замыкается на массу или указатель не работает. Исправность последнего можно проверить, отсоединив красный блок проводов комбинации приборов. В этом случае стрелка исправного указателя (при включенном зажигании) должна находиться на отметке «0».

Тахометр и спидометр проверяются на специальных стендах. Как правило, нарушения в их работе связаны с окислением контактов в цепях питания и управления.Спидометр работает совместно с электронным датчиком скорости автомобиля, установленным на коробке передач. Принцип его действия основан на эффекте Холла. Датчик формирует прямоугольные импульсы напряжения (нижний уровень не более 1 В, верхний уровень не менее 5 В) с частотой, пропорциональной скорости вращения ведущих колес. 6 импульсов датчика соответствуют 1 м пути транспортного средства.

При выходе из строя устройств управления или датчиков их заменяют.

Блок индикации бортовой системы контроля

Блок индикации установлен в консоли приборной панели и подает звуковую и визуальную сигнализацию об открытых дверях автомобиля, не пристегнутых ремнях безопасности, неисправности наружных фонарей или их цепей, износе передних тормозных колодок, недостаточном уровне: моторное масло, охлаждающая жидкость, омывающая жидкость.Также блок включает и выключает (с задержкой) внутреннее освещение при открытии любой двери. Агрегат отключается, когда в замке зажигания нет ключа. Как только ключ вставлен (но еще не повернут), блок реагирует на открытие двери водителя прерывистым звуковым сигналом (зуммером) в течение 8 ± 2 с, что означает «забытый ключ в замке зажигания». Сигнал отключается, если закрыть дверь, вынуть ключ или повернуть его из положения «0».

После поворота ключа в положение «Зажигание» установка переходит в тестовый режим.При этом включаются все световые индикаторы и зуммер, чтобы водитель мог убедиться в их исправности. При этом поступают сигналы от датчиков уровня (охлаждающей жидкости, омывающей жидкости и масла в двигателе).

Если какой-либо датчик показывает недостаточный уровень, по окончании проверки соответствующий индикатор начинает мигать и в течение 8 ± 2 с звучит зуммер. После этого индикатор горит до тех пор, пока ключ зажигания не будет повернут в положение «0».

После запуска двигателя датчики уровня не опрашиваются.Обрабатываются только сигналы датчика износа тормозных колодок, реле контроля исправности ламп (габаритные огни и стоп-сигнал) и концевых выключателей дверей. При возникновении неисправности «Износ тормозных колодок», «Перегорела лампа» или «Открытие двери» раздается звуковой сигнал и мигает соответствующий индикатор. Через 8 ± 2 с он загорится равномерно и зуммер выключится. После закрытия дверцы индикатор гаснет, при других неисправностях продолжает гореть до тех пор, пока ключ не будет повернут в положение «0».

Датчик уровня охлаждающей (и промывочной) жидкости состоит из пластиковой трубки, закрытой снизу герконом внутри, и поплавка с магнитом, надетым на трубку.Датчик уровня масла — с латунной трубкой. Как только геркон попадает в магнитное поле, его контакты замыкаются. Датчики уровня охлаждающей жидкости и омывающей жидкости имеют двухконтактный блок, датчик уровня масла — одноштырьковый (второй контакт — это «масса» автомобиля).

Датчик износа тормозных колодок устанавливается в специальное отверстие в передней тормозной колодке и подключается к проводке автомобиля с помощью одинарного контактного разъема. Датчики продаются в комплекте с подушечками; при их замене датчик устанавливается на внутренний блок.

Бортовой компьютер

Вместо часов на панели приборов на частях автомобилей можно установить маршрутный компьютер, показывающий время от начала поездки, расход топлива, среднюю скорость, примерный пробег на оставшемся топливе и температуру воздуха вне автомобиля. Кроме того, они могут выступать в роли часов с будильником.

Снятие комбинации приборов

… и отсоедините разъемы выключателя заднего противотуманного света и обогревателя заднего стекла.

Вводная информация

Содержание

Ежедневные проверки
Руководство пользователя
Предостережения и технические правила
Основные средства измерения
Двигатель и его системы
Трансмиссия
Шасси
Рулевое управление
Тормозная система
Электрооборудование автомобиля
Кузов
Система вентиляции и отопления салона
Приложения
Коды неисправностей
Электросхемы
Введение
Введение
В 1996 году началось производство нового семейства переднеприводных автомобилей ВАЗ-2110.Примечательно, что это единственное семейство автомобилей ВАЗ, не получившее названия, а потому продаваемое под заводским индексом (даже для внешнего рынка модель называется просто LADA 110). В семейство входят модификации седана (ВАЗ-2110, LADA 110), универсала (ВАЗ-2111, LADA 111) и хэтчбека (пятидверный — ВАЗ-2112, LADA 112; или трехдверный — BA3-21123). Кроме того, существуют различные малогабаритные варианты, например, удлиненный ВАЗ-21108 Премьер или ВАЗ-21104М — седан с другими крыльями, капотом, бамперами и оригинальной обшивкой дверей.
Новое семейство отличалось хорошей аэродинамикой, оригинальным дизайном экстерьера и интерьера. Для изготовления наиболее подверженных коррозии деталей кузова используется оцинкованный металл, а к кузову приклеиваются неподвижные окна (лобовое, заднее и боковые).
Даже у седанов багажник очень вместительный для своего класса, а хэтчбеки и универсалы, в которых можно складывать спинки задних сидений, даже могут служить для перевозки изрядно негабаритных грузов, например, холодильника.
Изначально «десятка» комплектовалась только короткоходными карбюраторными 1,5-литровыми двигателями ВА3-21083 мощностью 69 л. с., однако довольно скоро этот силовой агрегат уступил место новому поколению двигателей с распределенным впрыском топлива и электронным управлением. Новые двигатели объемом 1,5 и 1,6 л могут иметь как два, так и четыре клапана на цилиндр, что сказывается на их тягово-экономических качествах.
В данном руководстве рассматриваются устанавливаемые в настоящее время на все модели семейства шестнадцатиклапанные двигатели ВАЗ-2112 (1.5L) и ВАЗ-21124 (1.6L) с электронным управлением Bosch, «Январь» или GM, однако приведенное выше описание также полностью подходит для ремонта установленных ранее восьмиклапанных двигателей.
Все двигатели агрегатируются пятиступенчатыми механическими коробками передач.
В базовой комплектации автомобили «десятого» семейства могут похвастаться наличием твидовой кабины, иммобилайзера, центрального замка, электростеклоподъемников на передних дверях и атермальных стекол. Более дорогая комплектация оснащена подогревом передних сидений, противотуманными фарами, бортовым компьютером, велюровым салоном (который другие дилеры называют бархатом) и литыми дисками.Перечень оборудования, которое можно установить под заказ, совершенно неограничен: набор пластиковых обвесов, хромированные дверные ручки, доработанная панель приборов, кондиционер и т.д.
The Top Ten уже давно новинка, но разумная ремонтопригодность, т.к. а также невысокие цены и доступность запчастей, до сих пор делают этот автомобиль одним из самых популярных среди покупателей. Даже после того, как выпуск «десятого» семейства на заводе АвтоВАЗ в Тольятти был прекращен в 2007 году, производство моделей возобновилось в Украине на автомобильном заводе корпорации Богдан.
Как и ВАЗ, Богдан 2110 хорошо приспособлен для длительных поездок по внутренним дорогам — этому способствуют хорошие динамические характеристики, комфортная подвеска и низкий расход топлива.
Заводская гарантия на автомобили «десятого» семейства — 35 тыс. Км или 2 года, в зависимости от того, что наступит раньше. Многие официальные дилеры также предоставляют свою более длительную гарантию, сокращая при этом интервалы обслуживания в полтора-два раза.
В данном руководстве даны рекомендации по ремонту и эксплуатации автомобилей ВАЗ / Богдан 2110/2111/2112 с шестнадцатиклапанными инжекторными двигателями объемом 1.5 и 1,6 л.
Примечание
Данные о расходе топлива носят справочный характер и являются средними для различных типов кузова.
Рекомендации мануала также можно использовать при ремонте восьмиклапанных двигателей.
Экстренное реагирование
Эксплуатация
Двигатель

2. Органы управления, приборная панель и внутреннее оборудование

Органы управления

Спидометр

Показывает приблизительную скорость автомобиля (в км / ч).

Показывает общий пробег автомобиля (в км).

Счетчик суточного пробега

Счетчик суточного пробега позволяет определить пробег автомобиля за один период времени (например, за последнюю поездку). Для сброса значений счетчика суточного пробега используется специальная кнопка сброса.
Примечание
Счетчик суточного пробега сбрасывается только на неподвижном автомобиле.

Тахометр

Показывает приблизительную частоту вращения двигателя (в оборотах в минуту).Чтобы получить значение скорости, нужно умножить на 100 число на шкале, на которое указывает стрелка.
Красная зона (часть шкалы, заштрихованная красным) означает, что двигатель работает с повышенной частотой, что опасно для двигателя.

1. Левый боковой дефлектор, 2. Выключатель наружного освещения, 3. Комбинация приборов, 4. Выключатель зажигания, 5. Кнопка включения заднего противотуманного света, 6. Кнопка выключателя обогрева заднего стекла, 7. Ручка управления подсветкой приборов, 8 Датчик иммобилайзера с индикатором, 9.Правый боковой дефлектор, 10. Перчаточный ящик, 11. Центральная консоль, 12. Прикуриватель, 13. Передняя пепельница, 14. Рычаг переключения передач, 15. Педаль акселератора, 16. Педаль тормоза, 17. Педаль сцепления, 18. Рулевое колесо, 19. Рычаг замка рулевой колонки, 20. Рычаг разблокировки замка капота.

Комбинация приборов:
1. Указатель температуры охлаждающей жидкости, 2. Тахометр, 3. Спидометр, 4. Указатель уровня топлива, 5. Кнопка сброса для счетчика суточного пробега, 6. Отображение одометра и счетчика суточного пробега, 7. Отображение часов.
ВНИМАНИЕ
Избегайте такого режима работы двигателя, при котором стрелка тахометра находится в красной зоне (более 5500 об / мин).

Указатель температуры охлаждающей жидкости

Переход стрелки этого указателя в красную зону шкалы свидетельствует о перегреве двигателя. В этом случае проверьте работу термостата и электровентилятора системы охлаждения.
ВНИМАНИЕ
Не допускать работы двигателя в режиме перегрева (более 110 ° C).

Указатель уровня топлива

Блок управления между передними сиденьями:
1. Кнопка рычага стояночного тормоза, 2. Рычаг стояночного тормоза, 3. Стеклоподъемник передней левой двери, 4. Замок водительского ремня безопасности, 5. Переключатель стеклоподъемника левой задней двери, 6. Заглушка (резервное пространство для установки переключателей дополнительного оборудования), 7 Переключатель электрического стеклоподъемника правой задней двери, 8. Замок ремня безопасности задней двери. передний пассажирский, 9.Стеклоподъемник передней правой двери, 10. Блок управления наружными зеркалами заднего вида.

Центральная консоль:
1. Левый центральный дефлектор, 2. Рычаг управления заслонками распределения воздуха, 3. Переключатель рециркуляции, 4. Заглушка (резервное пространство для установки переключателя вспомогательного оборудования), 5. блок индикации бортовой системы мониторинга, 6. Автомагнитола, 7. Часы, 8. Штекер (резервное место для установки переключателя дополнительного оборудования), 9. Кнопка выключателя аварийного освещения, 10.Блок управления отоплением, 11. Правый центральный дефлектор.
При включении зажигания этот индикатор отображает приблизительное количество топлива в баке. Если топливо в баке почти заканчивается (осталось менее 7-9,5 литров), стрелка приближается к значению «0» на шкале и загорается соответствующий индикатор, предупреждая о необходимости заправки. В этом случае рекомендуется как можно скорее заправиться.

Указатели поворота

При включении одного из указателей поворота (левого или правого) на комбинации приборов начинает мигать соответствующий индикатор.

Индикатор аварийной сигнализации

Этот индикатор загорается одновременно с включением аварийной световой сигнализации.

Предупреждающий индикатор CHECK ENGINE

Кратковременный индикатор при включении зажигания указывает на самодиагностику системы; при отсутствии неисправности индикатор гаснет. В случае неисправности в системе индикатор мигает или горит постоянно.
ВНИМАНИЕ
Движение с горящим индикатором CHECK ENGINE запрещено.

Индикатор габаритных огней

Этот индикатор загорается при включении внешнего освещения автомобиля.

Предупреждающий индикатор недостаточного количества тормозной жидкости

Загорается красным светом, когда уровень тормозной жидкости в расширительном бачке главного тормозного цилиндра ниже отметки «MIN».
ВНИМАНИЕ
Если индикатор загорается во время движения автомобиля, дальнейшее движение запрещено до устранения причины неисправности.

Индикатор дальнего света

Этот индикатор горит синим светом при включенных фарах.

Индикатор заряда

Этот индикатор горит красным светом при включении зажигания и гаснет после запуска двигателя. Яркое свечение лампы или полусвет при работающем двигателе свидетельствует о слабом натяжении (обрыве) ремня привода генератора или о неисправности в цепи системы зарядки.

Индикатор стояночного тормоза

Индикатор горит красным светом при включении стояночного тормоза.

Индикатор падения давления масла

Этот индикатор загорается красным цветом в случае падения давления масла в двигателе.
ВНИМАНИЕ
Езда при включенном индикаторе падения давления масла может привести к серьезным повреждениям двигателя.

Предупреждающий индикатор недостаточного количества моторного масла в картере

Этот индикатор загорается, если уровень моторного масла в картере достиг максимально допустимого минимума.
Примечание
Перед добавлением масла в двигатель убедитесь в отсутствии утечек.

Предупреждающий индикатор недостаточного уровня жидкости в бачке омывателя

Этот индикатор загорается, если в бачке омывателя остается менее одного литра омывающей жидкости.

Предупреждающий индикатор падения охлаждающей жидкости

Этот индикатор загорается, когда уровень охлаждающей жидкости на холодном двигателе падает ниже допустимого предела.
Примечание
Перед добавлением охлаждающей жидкости в систему убедитесь в отсутствии утечек.

Предупреждающий индикатор неисправности сигнальных ламп

Этот индикатор загорается в случае перегорания стоп-сигналов, габаритных огней или указателей поворота.

Индикатор износа тормозных колодок

Этот индикатор загорается при нажатии на педаль тормоза при включенном зажигании и горит до выключения зажигания, если толщина тормозных колодок на передних колесах достигла 1,5 мм. В этом случае необходимо заменить тормозные колодки на новые.

Предупреждение о ремне безопасности

Этот индикатор загорается на панели приборов, если ремень безопасности водителя не пристегнут при работающем двигателе.

Включите JavaScript для просмотра

Все управляющие бортовые устройства автомобилей, представители «семейства» ВАЗ 2110, объединены в комбинацию (систему) устройств.Панель приборов включает в себя следующие компоненты: электронный тахометр и спидометр, указатель температуры охлаждающей жидкости, уровня топлива и сигнальные лампы (их присутствует в количестве 12 штук).

Вся комбинация приборов крепится к соответствующему разъему на приборной панели двумя винтами. Подключения приборной панели ВАЗ 2110 производятся методом монтажа печатной платы с использованием фольгированного гетинакса. Плата надежно прикреплена к задней части корпуса.На спидометре есть два счетчика, показывающих пройденное расстояние: первый из них — последний, второй можно назвать «дневным».

Показания второго счетчика при необходимости можно обнулить с помощью соответствующей кнопки. Сброс возможен только когда автомобиль стоит. На некоторые автомобили из модельного ряда ВАЗ 2110 могут устанавливаться, содержащие все комплектующие и необходимые контрольные индикаторы, лампы и значки.

Общие сведения об автомобиле

ВАЗ-2110 — переднеприводный легковой автомобиль, в котором силовой агрегат расположен в поперечном состоянии.Автомобиль предназначен для использования на дорогах, «оборудованных» твердым покрытием. Кузов автомобиля цельнометаллический, четырехдверный, несущий, тип — седан. Для перевозки длинномерного и крупногабаритного груза сиденья в задней части кабины можно сложить.

Таким образом, объем багажника увеличивается. Двигатели — карбюраторные или с различными системами впрыска топлива — состоят из четырех цилиндров. Объем — 1,5 литра. Модель имеет значительно улучшенные характеристики управляемости по сравнению с заднеприводными ВАЗами, благодаря переднеприводной компоновке.

Это особенно заметно на небезопасной, скользкой дороге или сложных поворотах. Это возможно автомобильное, с сиденьями с электрообогревом, практичными электрическими стеклоподъемниками, современным бортовым компьютером, полезным каталитическим нейтрализатором газов, «проработанным» в выхлопной системе, а также электрическими наружными зеркалами заднего вида.

Также автомобиль можно закрепить, установить подушку безопасности, дополнить кондиционером, антиблокировочной системой тормозов, дать освещение с помощью люка в крыше.

Блок индикации системы автомобильного мониторинга модели ВАЗ 2110

Блок индикации автомобиля ВАЗ 2110 содержит подробную электронную схему управления, дополненную звуковым сигнализатором, а также десять светодиодных сигнализаторов, информирующих водителя о следующие условия:

недостаточный уровень масла;
недостаточная охлаждающая жидкость;
Дефицит омывающей жидкости;
Возможная неисправность ламп внешнего освещения;
состояние, когда ремни безопасности не пристегнуты;
износ тормозных колодок, которыми оснащены передние тормоза;
по четыре сигнализатора на каждой двери.

Подробная схема дисплея системы автомобильного мониторинга ВАЗ 2110 представлена ниже.

Тюнинг приборной панели ВАЗ 2110

Скучная и невзрачная заводская приборная панель машины ВАЗ 2110 быстро надоедает, а вот альтернативную, оснащенную компьютером, покупать не хочется, ведь за Это. Процесс доработки «розетки» — популярная тема. Один из самых простых вариантов — купить специальный коврик. Сегодня найти ее не составит труда.

Для его установки снимаем всю панель приборов. Далее аккуратно снимаем с него стрелки. Устанавливая стрелки на свои места, нужно следить, чтобы ничего не мешало движению и не отвлекало водителя, иначе все придется заново разбирать. Правильно подобранная, красивая и стильная отделка гармонично впишется в общую атмосферу салона и отлично дополнит весь его дизайн.

Также сегодня совсем не проблема сделать панели приборов своими руками.Нужно только иметь необходимый материал и «машину» желания. Самый простой вариант — произвести тюнинг «приборки» в несколько этапов. Сначала его, конечно, обязательно нужно удалить. Далее меняем лампы накаливания на светодиоды. Установите их в такие же картриджи. Есть несколько способов изменить его цвет:

Изменить цвет на один метр. Если с помощью ножа очистить один метр от клея, перевернуть его и положить обратно, тогда подсветка циферблата изменится с зеленого на синий;

Подсветка приборной панели ВАЗ 2110.Измените цвет с помощью светодиодной ленты. Для начала нужно соскрести ножом слой цветного светофильтра. Если что-то осталось, можно стереть растворителем. Далее следует закрепить зеленую светодиодную ленту внутри «приборки». Подключить его нужно напрямую к патрону лампы. Если снять со стрелок красную краску, а затем покрасить ее белым лаком, которым наносят на ногти, можно получить ярко-зеленую «приборку» подсветки;

Автоматическое изменение подсветки. Смена семи разных цветов связана с использованием электроники, управляющей автомобилем.

Ремонт панели приборов

Не знаете как снять панель приборов ВАЗ 2110? Для этого выполните следующие действия:

отсоедините провод от минусовой клеммы АКБ;
откручиваем винты и снимаем щиток;
откручиваем винты крепления комбинации приборов к крышке и, потянув ее на себя, вынимаем комбинацию приборов из гнезда;
следует отключить от «приборки» блока проводов.

Установка должна производиться в порядке, обратном снятию. Для разборки отверните крепежные винты и отсоедините маску со стеклом от корпуса комбинации приборов. Необходимо открутить винты и гайки крепления указателя и вынуть их из корпуса. Сборка производится в обратной последовательности.

Существует также современный способ стилизовать собственный автомобиль в соответствии с тенденциями 21 века. Когда старая «панелька» немного приедается, приходит мысль купить и установить более новую европанель, которая выглядит очень элегантно и красиво.Многие согласятся, что тогда машина станет намного солиднее.

Единственный его недостаток — это нюанс: чтобы снять старую панель приборов, необходимо снять накладку. В результате на этапе сборки лучше заменить лампочки, которые есть, на гораздо более качественные (Philips, Osram и другие). Это поможет надолго забыть о их замене. Вы обязательно найдете больше полезной информации, прочитав другие наши статьи.

Средний свет ВАЗ 2110 схема.Pag-iilaw at liwanag na alarma

Установка деталей на автомобилях Lada 2110, фары при разборке и демонтаже Lada 2111 в Европе, установка фар ВАЗ 2111, ВАЗ 2112, ВАЗ 2110. Детали автомобиля ВАЗ 2111, ВАЗ 2112, ВАЗ 2110 и другие автомобили ВАЗ 2111, ВАЗ 2112, ВАЗ 2110. 2110, ВАЗ 2111, ВАЗ 2112 Ремонт электрооборудования, освещение, дефекты.

На ВАЗ 2110 Автомобиль, который устанавливается в разные блоки фар производства Bosch или АО «Автосвет», устанавливает фары из Китая и Малайзии, Панорамные лампы (парадахан) Предназначены для всех и других.Парни фары найдены в дизайне. Фара с «автосветом» представляет собой плоский экран и линзы с лампой и рассеивателем, фары с рассеивающим блоком используются в лампах, лампочки с подсветкой используются в фарах. Фара изготовлена из чистого ВАЗ 2111 Bosch — без линз, которая может быть снята с лампы, светильник с яркой подсветкой — фара с плохой подсветкой. Крепление к головке фары установлено на паре, крепление — болты на поперечной балке рамы радиатора ВАЗ 2112, на другой стороне — крепление на кронштейне без шпильки для шпильки. на угловом болте — на стойке рамы радиатора.

Фары устанавливаются на одинарную и длинную лампу. Есть несколько ламп накаливания, лампы от ВАЗ 2112, и они представляют собой высококачественные лампы — все лампы (и много, и много других).

Крепление к корпусу и лампа накаливания установлена на реле K4 и K5 типа 904.3747-10, установленном на монтажном блоке. Подача напряжения должна быть повышена до температуры 20 ± 5 ° C и выше 8 В, а максимальная температура составляет 85 ± 8.5 Ом. Болтается с обмоткой реле, которую можно использовать для панели управления на одной клавише от ВАЗ 2110, когда она установлена (переключение на Малайзию и Малайзия — зависит от положения задней фары или другой фары). Позиционирование переключателя — водитель управляет переключателем рулевого управления (включение дальнего луча наклона).

Схема подключения фары с одним блоком

1 — Блок фары.
2 — Кронштейн крепления блока
3 — Выключатель света ВАЗ 2111.
4 — Выключатель Panlabas na ilaw.
5 — Замок зажигания.
6 — включение устройства с контролем лампы дальнего света
A — в блоке управления
K4 — Реле включения фар.
K5 — Реле светового сигнала боли.

Автомобильное освещение ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Схема освещения.

Mga фара на паг-iilaw ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Установка и установка фар

Блок разборки и сборки фар, Замена ламп ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Фары Hydrocormer.

Hydrocor Директор по фарам ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Установите силовой гидрокорректор.

Установка и установка силового гидрокорректора фар ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Pagsasaayos ng ulo

Фары головного света ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Panlabas at panloob na ilaw

Создайте лампы и нажмите на них., освещение салона на багажнике ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Обращение к палатам

Указатели Lumiko ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

ФАРА ПРОТИВОТУМАННАЯ.

Установить противотуманные фары ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Pinapalitan ang tagapagpahiwatig gilid ng-ikot

Установка и установка оборудования ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Капалит на выключатель фонарей заднего хода.

Установка переключателя фонарей заднего хода на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Пинапалитан и задний ход на стоп-сигналы.

Установка при установке сигнала остановки фонаря при включении заднего хода ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Последняя версия сайта

Установка и установка фланцевого освещения заднего номерного знака ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Освещение пола багажного отделения.

Установка и установка компаундов ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Установка компонентов на Lada Lada 2110, сборка и разборка головного света и сборки головного света. Комплектующие Lada Lamps 2111, Установка фар ВАЗ 2111, ВАЗ 2112, ВАЗ 2110. Наружные и детализация деталей ВАЗ ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 Ремонт электрооборудования, освещение, дефектация.

Panlabas na ilaw circuit.

1 — Лампа, которую выцветает на стуле с блоком.
2 — Блок для монтажа на паго
3 — Переключатель Panlabas na ilaw.
4 — Замок зажигания.
5 — Лампа управления наружным освещением на инструментах
6 — Лампы управления освещением на типе
7 — Включите лампы на панели инструментов на ликуране
8 — Предварительный просмотр страницы -iilaw
9 — выключатель освещения прибора.
10 — Выключатель фонарей заднего хода.
11 — Выключатель стоп-сигнала.
12 — Блокировка бортовой системы управления.
13 — Лампы заднего хода с внутренними задними фонарями
K1 — Контрольная лампа реле (с реле, контактными перемычками и установкой на реле)
A — с элементами освещения
B — с лампами освещения устройство.

Передние фары установлены на блочном стуле, особенно — на всех типах автомобилей (на автомобилях ВАЗ 2111).Подайте сигнал лампы на задний фонарь — на панели управления лампами в любом месте. (Пусковой выключатель сигнала остановки, включение вакуумного усилителя на угловом узле включения педали). Они созданы на бампере.

Нажмите на кнопку, чтобы открыть панель управления на любом переключателе. Габаритная бомба ВАЗ 2112 и стоп-сигнал подключены к реле К1, управляющему лампами на монтажном блоке. Если вы используете лампу заранее или подключитесь к патрону или цепи питания, то она будет работать с блоком управления.Есть реле контрольной лампы, перемычки используются на халипе, хинди люди с лампами на хинди.

Лампы, осветительные лампы, активируются без подключения к сети, подключены к блоку управления байпасом реле, после чего диагностируются сербисы.

Лампа установлена на ВАЗ 2110, чтобы включить зажигание, чтобы включить зажигание, включив переключатель в любое другое устройство.

Болты выключателя освещения салона и отдельные лампы водителя могут быть отключены от зажигания ВАЗ 2110.Как и все, что вы можете сделать, чтобы открыть его на пинто и подчиненный переключатель, он будет работать в автоматическом режиме. Включите второе, сделайте это, чтобы получить люминесценцию, люминесценцию и люминесценцию. Киноконтроль обеспечивает индикацию системы контроля на борту.

Подсветка устройств накапливается без использования панелей управления. Освещение лампы подсветки осуществляется с помощью системы управления розничной торговлей панелью приборов ВАЗ 2111.

Фонари заднего хода, фары, зажигание ВАЗ 2112 включается, когда переключатель заднего хода устанавливается на коробке передач.

Освещение багажника производится без подсветки ламп.

Автомобильное освещение ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Схема освещения.

Mga фара на паг-iilaw ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Установка и установка фар

Блок разборки и сборки фар, Замена ламп ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Фары Hydrocormer.

Hydrocor Директор по фарам ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Установите силовой гидрокорректор.

Установка и установка силового гидрокорректора фар ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Pagsasaayos ng ulo

Фары головного света ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Panlabas at panloob na ilaw

Установить сигнальную лампу заднего хода, освещение салона багажника ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Обращение к палатам

Указатели Lumiko ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

ФАРА ПРОТИВОТУМАННАЯ.

Установить противотуманные фары ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Pinapalitan ang tagapagpahiwatig gilid ng-ikot

Установка и установка оборудования ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Капалит на выключатель фонарей заднего хода.

Установка переключателя фонарей заднего хода на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Пинапалитан и задний ход на стоп-сигналы.

Установка при установке сигнала остановки фонаря при включении заднего хода ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Последняя версия сайта

Установка и установка фланцевого освещения заднего номерного знака ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

На ВАЗ 2110, как и в других моделях, эти сигналы могут подаваться. Махалаганг использовать, чтобы использовать различные дороги калахок.Сделайте это в режиме реального времени или в режиме реального времени. Если вы не хотите останавливать сигнал на ВАЗ 2110, вы можете подавать сигнал остановки и всегда в аварийной ситуации. В этом случае, хинди, как сделать это на семинаре, это очень важно, чтобы узнать, как это сделать, как разбить и сделать это на вашем сарили. Чтобы решить проблему в вашей ситуации, очень важно знать схему звука в сигналах ВАЗ 2110.

Схема работы стоп-сигналов.

Эти автомобили ВАЗ работают в обычном, простом стиле. Этот элемент узла является датчиком, который отвечает за включение сигнала остановки. Установите датчик на спусковой крючок, лампы накаливания светятся на свету. Наслаждайтесь водой, светильник работает с пищей. Если вы хотите остановить стоп-сигнал на ВАЗ 2110, эти лампы накручены на хинди. Схема стоп-сигнала разработана таким образом, чтобы она была сделана из батареи, подключенной к переключателю остановки, и эта схема работает только для того, чтобы использовать нить накала лампы, подключенной к ней.Это больше, чем нужно для минусовых батарей, которые нагреваются до лампочек.

В большинстве автомобилей ВАЗ, сигнал датчика остановки отображается в системе заранее. Вы можете узнать, как связаться с контактами, благодаря просмотру сообщений о подключении к системе. Этот звуковой сигнал, который вы слышите, является детским сигналом остановки, касающимся сигнала, который делает все возможное, чтобы заставить его двигаться.На современных моделях, таких как ВАЗ 2110, датчик остановки подключен к педали заранее. Сделайте это, чтобы включить лампу в работу с драйвером заранее. Дизайн разработан с помощью сигналов, которые могут быть использованы для бесплатного нажатия педали заранее, чтобы увеличить ее.

Использование сигналов остановки.

Если стоп-сигнал отсутствует на ВАЗ 2110, этот предохранитель перегружен и отвечает за защиту цепи сигнальной лампы.Включите эту контрольную лампу и нажмите на датчик остановки. Если вы хотите осмотреть естественную инспекцию, контрольная лампа имеет встроенный предохранитель, вы можете использовать предохранитель или обрыв провода, чтобы выключить стоп-сигнал от предохранителя. С этой инспекцией, махалага на этот раз, когда вы чувствуете себя хорошо, и все из этого. Если вы хотите сделать это, сделайте так, чтобы это было похоже на синюгу кавад, вы можете установить контакты в цепи, подключенной к датчику или предохранителю.Если вы хотите узнать больше о соединении, проводов, вы можете использовать их и использовать их в этом проводе. Это значит, сигнальная лампа будет.

Если вы хотите использовать загорелые лампы, вы можете использовать их с помощью сенсора. Экстранг-бахаги на хинди нападали на паг-айош, кайя дапат на этом мапалитанском языке. Этот датчик оснащен датчиком, который работает только для того, чтобы работать с кабелями или изготовленными лампами.Касабай нито, настраивать контрольную лампу и использовать ее можно только через разъем, отвечающий за работу. Хулихан Илав. Если вы хотите, чтобы сигнал был доступен, вы можете использовать сигнал на хинди, подключенный к ВАЗ 2110 с яркими лампами. В зависимости от ситуации, вы можете сделать прерывание цепи или отключить контакт в системе через выключатель остановки и сигнальную лампу. Это надежный предохранитель, который можно установить, чтобы избежать ошибок.В этом случае вы можете использовать поисковую систему, чтобы узнать, как это сделать, чтобы узнать, как это сделать и где угодно.
