Et на что влияет вылет диска et: В данной статье будет рассмотрен такой параметр, как вылет диска (ET). На что влияет этот параметр и на сколько можно его менять, какие будут последствия, об этом и пойдет речь далее. На что влияет вылет диска?

В данной статье будет рассмотрен такой параметр, как вылет диска (ET). На что влияет этот параметр и на сколько можно его менять, какие будут последствия, об этом и пойдет речь далее. На что влияет вылет диска?

Немного теории

Есть ступица. Она закреплена на подшипнике (подшипник внутри ступицы). К ступице крепится диск с шиной, и всё это опирается на стойку. Стойка с пружиной, в самой стойке находится амортизатор и в верхней части стойки есть крепёж, который крепит её непосредственно к кузову автомобиля. Правильно — это когда вы едете и попадая на неровности дороги, на препятствия, вся сила удара переходит чётко точку опоры стойки. Как это проверяется? Точка опоры, средина подшипника и наружная часть колеса должны быть на одной линии. Если скажем автовладелец купил автомобиль и у автомобиля четко соблюдается линия: точка опоры стойки – середина подшипника ступицы – наружная часть колеса, то в этом случае автомобиль идет мягко, подвеска хорошо «принимает» ямы и неровности дорожного покрытия. Это можно считать эталонным состоянием подвески. Лучшего здесь не придумать.

Про ET и все что с этим связано

Выступ колеса – это размер между поверхностью крепления колеса, установленного на ступице автомобиля, и воображаемой плоскостью, проходящей в середине обода.

1. Отклонение является «положительным», если сопряженная плоскость не выходит за пределы воображаемой плоскости.

2. Отклонение является «отрицательным», если сопряженная плоскость проходит за воображаемую плоскость.

Все производители автомобилей, когда рекомендуют определенные параметры колес, «накладывают» определенные допуски

Представьте себе автомобиль, в котором шина расположена так что расстояние от боковин шины до ближайших частей автомобиля равно внутренней и внешней части шины. Почти все здесь скажут “чем шире, тем лучше”. Что делать с ET? И ничего, вам просто нужно сохранить его и расширить шину и обод. Зазоры с обеих сторон («снаружи» и «внутри») одинаковы и малы.  Что еще можно сделать дальше? Увеличьте ширину шины и диска, но по следующему принципу.

Увеличивая ширину шины на 10 мм, мы увеличиваем ее на 5 мм в каждом направлении. Чтобы компенсировать уменьшение зазора «изнутри» машины, необходимо увеличить вылет диска наружу, то есть уменьшить значение ET на 5 мм. Проблема снимается изнутри и «вытекает» наружу. Необходимо либо отогнуть крылья, либо заменить их на более «торчащие».

Если зазор между шиной и крылом позволяет, можно расширить, увеличив радиус действия диска наружу, то есть уменьшив ET.

Пример «Родной» стальной штампованный диск шириной 5 дюймов имеет такую ​​«изогнутую» посадку, что когда он расширяется (и расширяет шину), шина сначала начинает ударять не по крылу, а по внутренним частям подвески.

Чтобы разрешить «конфликт», необходимо уменьшить значение ET до значения ET30, тоесть «Вытащить» диск «наружу».

Диск называется положительным, если плоскость привязанности не выходит за пределы воображаемой плоскости. Но отрицательный вылет диска получается в том случае, если плоскость прикрепления начинает выходить за пределы воображаемой плоскости.

При изготовлении ободов их создатели предполагают, что они могут быть смонтированы с каким-то углублением, которое имеет максимально допустимый размер. В каждом случае при монтаже дисков крайне важно иметь четкое представление о размере колес.

Кроме того, каждый диск должен иметь набор креплений, которые лучше всего подходят для всех отверстий. Если вы придерживаетесь четких инструкций и надеетесь на полное соответствие всем существующим геометрическим параметрам, включая вылет диска ET , то крепление диска можно считать правильным.

Выступ привода влияет на ширину колесной базы и, следовательно, на полную симметрию колес относительно друг друга.

Ширина шины и диска, а также диаметр самого колеса не влияют на радиус действия диска.  А при расчете давления на подвеску за основу берется сила воздействия. Измеряется очень просто. Для этого измерьте расстояние от центра шины до самой ступицы.

Каждый производитель указывает предполагаемый вылет, который он дает в рекомендациях, которые для каждого автомобиля марки имеют одинаковый показатель.

На самом диске есть символ для кодирования перекодировки диска, который в буквальном эквиваленте выглядит как ET. Рядом могут быть цифры, которые указывают на фактический размер вылета и измеряются в миллиметрах. Если отметка ET45, то это показывает положительный вылет диска. Если есть указатель в виде ET0, то это означает, что диск достигнет нуля. Что ж, если мы видим отметку ET-15, то это говорит о том, что мы имеем дело с отрицательным вылетом диска.

Сам производитель не допускает больших отклонений на диске, поскольку это повлияет на эффективность подвески агрегатов и создаст дополнительные усилия. И в результате ошибки значительно сокращается срок службы чрезвычайно важных рабочих элементов подвески, что неизбежно приведет к дополнительным затратам материальных ресурсов.

Для каждой конкретной марки автомобиля есть свой вариант дисковых вылетов, и об этом тоже не стоит забывать. Дело в том, что в процессе создания подвески учитывается множество факторов, влияющих на конечный результат. За основу берется масса автомобиля, а также каждой его части в отдельности. И главная задача – создать надежные элементы, которые выполняют важные ходовые функции именно для конкретного марок автомобиля.

При правильном расчете вылета диска нет необходимости использовать огромный запас прочности для автомобиля, что существенно снижает стоимость.

Как известно, общая масса автомобиля распределяется на все четыре его колеса. И центр этой силы будет центром симметрии шины. В этом случае сила может распространяться на подшипник колеса, стойку с амортизатором и рычаг. Эти данные очень тщательно учитываются при разработке подвески машины. Если вы слишком полагаетесь на создание запаса прочности, это окажет большее влияние на общую стоимость автомобиля. И это недопустимо в условиях современной конкуренции, и современные производители принимают ее на вооружение и создают более качественные модели автомобилей.

Что такое ЕТ на колесных дисках

ЕТ (OFFSET) – данная аббревиатура обозначает вылет диска, указывается в миллиметрах.

Чем меньше значение этого параметра, тем больше будет выдаваться обод колеса наружу. И, наоборот, чем выше параметры вылета, тем глубже «утопает» диск внутрь машины.

Вылет – это промежуток между плоскостью (привалочной), с которой соприкасается диск с поверхностью ступицы при установке на нее и представляемой плоскостью, располагающейся по центру обода диска.

Вылет диска что это значит – основной критерий выбора

Что такое вылет диска – В научных терминах вылет диска в автомобиле (значение измеряется в ET) – является показателем расстояния между вертикальной плоскостью симметрии колеса и плоскостью приложения диска к основной ступице.

Таким образом, этот индикатор расстояния может быть отрицательным, положительным и равным нулю соответственно.

 Проще говоря, вылет – это показатель того, насколько колесо «выступает» или «летит» из колесной арки. Следовательно, по мере того как вылет увеличивается, колесо все больше «движется назад» в глубину колесной арки, а при уменьшении свеса колесо выступает наружу.

 Это означает, что вылет и ширина определяют не только возможность установки конкретной модели в колесную арку, но и тот факт, что при изменении этих параметров автоматически меняются различные характеристики подвески, такие как ход колеса, радиус поворота, сцепление с дорожным покрытием. Эти изменения напрямую влияют на управляемость автомобиля.

 Основная проблема, с которой сталкиваются тюнеры или владельцы автомобилей, которые собираются устанавливать на него диски с другим вылетом, – это изменение поведения рулевого колеса и подвески.

Изменение вылета напрямую влияет на силу тяги рулевого колеса и способность автомобиля двигаться по прямой. Таким образом, максимальное отклонение размера вылета новых дисков от стандартных не должно превышать 5 миллиметров, иначе будет очень сложно управлять автомобилем, особенно на высоких скоростях.

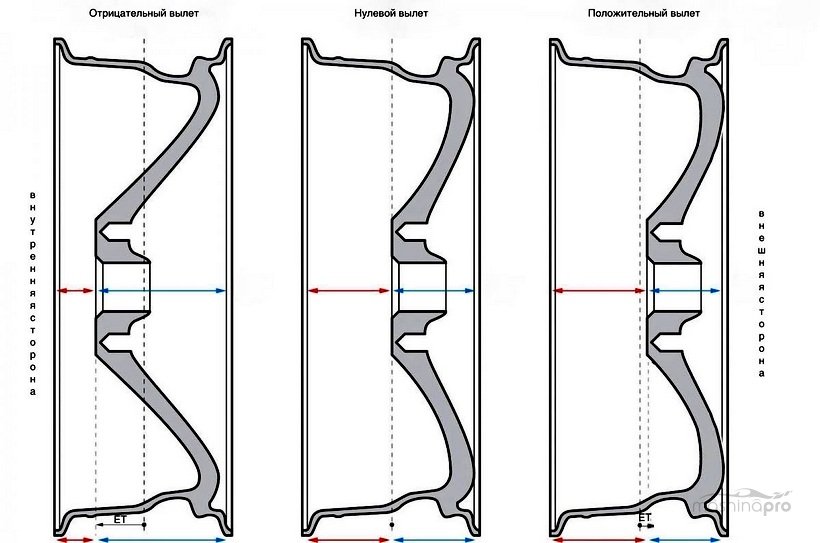

Типы и механическая характеристика

Вылет колесного диска бывает 3-х типов:

• нулевой;
• положительный;
• отрицательный.

На поверхности обода располагается кодировка вылета (ЕТ), а расположенные рядом с ней числа сообщают его параметры.

Положительное значение вылета означает, что вертикально расположенная ось колесного диска отдалена на определенное расстояние от места соприкосновения со ступицей.

Нулевой параметр ЕТ сообщает, что ось диска и его привалочная плоскость идентичны.

При отрицательном параметре ЕТ происходит вынос поверхности крепления диска к ступице за пределы вертикально расположенной оси диска.

Наиболее распространенным выносом диска является вынос с положительной величиной, отрицательный же, напротив, встречается крайне редко.

Размер вылета является весомым нюансом при проектировании колесных дисков, поэтому для его вычисления применяется специальная формула для исключения возможной ошибки.

Как определить вылет колесного диска?

Полученное
по формуле значение может быть как плюсовым, так и минусовым (или нулевым). Параметр
определяет расстояние между осями задних и передних колес, формируя промежуток
меж колесами, установленными на одной оси. Параметры резины, обода и шины на ET
совершенно не влияют.

Нагрузку,
которой подвергается подвеска машины, можно рассчитать из плеча прилагаемой

нагрузки — расстояния от середины обода до ступицы. Для каждой конкретной
модели машины может быть только один ЕТ — значение этого
параметра не должно зависеть от размеров обода и установленной на него резины.
Значение вылета прописывают на колесе. Маркер может быть таким: ЕТ35. Цифра 35
означает расстояние в миллиметрах. В этом случае расстояние имеет положительное
значение. Расстояние будет отрицательным, если нанесен маркер ЕТ-35, или
нулевым — ЕТ0.

На что влияет вылет диска?

Вылет
ET оказывает влияние на колесную базу автомобиля.
Если параметр изменить, колесо начнёт выходить за пределы кузова — или,
наоборот, уходить внутрь. Все производители четко его регламентируют и не
советуют допускать даже самые незначительные отклонения в любую сторону. Проблемы
могут появиться даже при отклонении в 5 мм.

Автомобили
различаются по характеристикам управления и устойчивости. Поэтому у каждой
машины своя величина ЕТ. В противном случае происходило бы следующее: при
отрицательном значении колесо касается кузова, а при положительном — некоторых
элементов подвески. Только при значениях, указанных производителем, уровень
давления на подвеску будет допустимым.

Вот
что происходит при наличии отклонений:

• рулевая ось смещается;
• подшипники изнашиваются
  раньше срока;
• управляемость ухудшается;
• шины изнашиваются быстрее;
• срок работы подвески
  сокращается.

Какие силы могут действовать на подвеску

А теперь немного теории о том, как сила может действовать на подвеску. Если рассматривать каждую силу на отдельно взятый элемент всей подвески – можно написать том, равный по объему произведению Л.Толстого «Война и мир». Поэтому для понимания ограничимся подвеской МакФерсона.

В соответствии с третьим законом Ньютона вся масса автомобиля распределяется на все 4 колеса. При этом направление силы, действующей на каждое колесо, идет от дорожного полотна. Точка приложения этой силы приходится на центр пятна соприкосновения колеса с дорогой. Если принять во внимание исправное состояние подвески, то через этот центр будет проходить вертикальная ось колеса. К ней же направлена ось амортизаторной стойки.

  Исходя из конструкции подвески, сила воздействует на подшипник ступицы, рычаг, рулевые шарниры (растяжение), а также амортизатор (сжатие). Все это учитывается конструкторами на стадии разработки элементов подвески.

При этом изготовителем закладывается некоторое значение запаса прочности. Но здесь есть один нюанс: увеличенное значение запаса приводит к повышению стоимости изготовления всей подвески. Поэтому часто запас делается компромиссным.

Вылет диска как раз «регламентирует» расстояние от вертикальной оси колеса до ступицы. Со смещением этой оси также изменяется положение рулевой оси, в результате чего сила меняет свой вектор.

Руль при этом вращается уже не так, то есть маневры совершать теперь заметно труднее. К тому же резина изнашивается неравномерно. В результате подвеска работает в режиме, который не предусмотрен заводом-изготовителем. Вследствие чего узлы подвески быстрее выходят из строя.

В чём измеряют вылет диска ET?

Параметр
измеряется только в миллиметрах. Понадобятся линейка и деревянная (или металлическая)
рейка, длина которой совпадает с радиусом колеса.

1. Прежде всего нужно снять с машины колесо, поставить автомобиль на
   ручник. Если на колесах литые диски, процедура значительно упростится, так как
   все гайки на них открыты. В противном случае придется снимать колпак.
2. Теперь можно снять с колеса диск. Делать это нужно резким
   движением.
3. Колесо следует положить на землю противоположной от ступицы
   стороной. Деревянную рейку кладем поверх обода диска.
4. Затем при помощи линейки измеряем расстояние от контактирующей со
   ступицей поверхности до нижней части рейки — это будет расстояние А.
5. Далее колесо поворачиваем к земле другой стороной, рейку также
   кладем на обод.
6. Измеряем расстояние от низа рейки до плоскости, за которой ступица
   — это расстояние Б.

Маркировка и формула

Вычисления следует производить по формуле:

ET=(А+B) / 2

В нее нужно подставлять полученные при измерении значения.

Величина ET прописывается индивидуально для каждой машины. Все необходимые сведения по этому поводу находятся в инструкции по эксплуатации авто. Диски не подойдут для автомобиля, если полученное при измерении значение отличается от данных в этом документе. «Неродные» компоненты покупать не стоит, даже если продавец активно убеждает вас в обратном.

Нанесенную на диски маркировку надо внимательно изучать — только так можно убедиться, что использовать их безопасно. Маркировка у изделий стандартная. В любом случае в обозначении находится буква I или S. Буква I означает, что колесо «идентично» и устанавливается на серийных автомобилях. S говорит о том, что колесо специальное, то есть его сертификация не привязывается к конкретной марке машины. В некоторых случаях буквенное обозначение отсутствует — вместо этого на обод наносится название завода, где была изготовлена машина, и ее номер по каталогу.

Как пример рассмотрим маркер обода 7.5 j x16 h3 5/112 ET 35 d 66.6:

• Первые цифры — ширина диска. Например, цифра 7.5 означает, что ширина составляет 7,5 дюймов. Чтобы перевести в сантиметры, нужно умножить на 2,54.
• Буква J означает, что у колеса есть некоторые особенности в конструкции. Для потребителей эта информация интереса не представляет.
• X свидетельствует о нераздельности диска.
• Цифра 16 — это калибр колеса, соответствующий калибру шины.
• h3 сообщает, что на ободе 2 хампа.
• Цифра 5 — это количество отверстий для крепежа, 112 — диаметр, на котором они расположены.
• ET 35 говорит о плюсовом вылете, размер которого — 35 мм.
• d 66.6 — калибр центрального отверстия. В идеале он должен быть идентичен калибру ступицы. Если это не так, нужно использовать дополнительное кольцо для центрирования посадки. Его еще называют переходным.

Влияние ширины диска и его вылета ЕТ на ходовые характеристики

Каждому владельцу автомобиля, который задумался об установке диска с нестандартным вылетом, стоит задуматься о последствиях, и в частности, что может произойти после их установки, а также на что конкретно вылет диска влияет:

• Смещение рулевой оси;
• Резкий износ подшипников, раньше положенного срока;
• Кардинальное изменение прежней заводской управляемости;
• Изменение срока службы шин и всех частей и комплектующих подвески.

Все эти причины непросто слова, они основываются на законах физики. Ведь известно что масса любого четырёхколёсного механизма в целом распределена на все её колеса. Точка приложения силы направлена на основание соприкосновения дорожного покрытия непосредственно с колесом.

Даже если предположить теоретически, что ходовая и подвеска абсолютно исправны, то через это основание будет проложен вектор оси колеса. В туже точку направляется и линия вектора амортизатора автомобиля, расположенного в стойке.

Установка колёс со смещённым вылетом изменит вектор этих сил, а значит и их нагрузку. То есть установка не регламентных дисков изменит внешний вид автомобиля делая его уникальным и неповторимым, но ходовые качества ухудшаться, а износ запчастей существенно увеличится. Конечно же, если заводом изготовителем не предусмотренная такая замена.

Допустимая таблица отклонений самых распространенных марок авто (мерседес, тойота, уаз)

Для каждой конкретной марки автомобиля существуют свои допустимые отклонения, которые лучше не нарушать.

№п/п	Модель автомобиля	Допустимый вылет диска, мм
1	Chevrolet Camaro	38-50
2	Chevrolet Corvette	38-50
3	Chevrolet Aveo 1,6	39
4	AlfaRomeo 33	30-38
5	AlfaRomeo GTV	28
6	AlfaRomeo 145	38
7	AlfaRomeo 146	38
8	AlfaRomeo 166	35-40
9	AlfaRomeo 155	38
10	AlfaRomeo 156	28-30
11	Audi А4	35
12	Audi А8	35
13	Audi А6	35
14	Audi 80	35-42
15	Audi 100	35-42
16	Audi ТТ	28-30
17	Audi Quattro	35-42
18	Audi А3	30-40
19	BMW 3	15-25
20	BMW 3 (E36)	35-42
21	BMW М3	18-20
22	BMW 5	18-20
23	BMW 7	18-20
24	BMW 7 (Е32)	18-20
25	BMW 8	18-20
26	Citroen Berlingo	15-22
27	Citroen Jumper	35
28	Citroen Evasion	28 – 30
29	Citroen Xsara	15 – 22
30	Citroen Xantia	15 – 22
31	Daewoo Nexia	38 – 42
32	Daewoo Espero	38 – 42
33	Daewoo Lanos	38 – 42
34	Daewoo Matiz	38
35	Daewoo Leganza	35 – 42
36	Daewoo Nubira	38 – 42
37	Dodge Magnum 2. 7 V6	24
38	Dodge Avenger 2.0i	35 – 39
39	Dodge Caliber 2.0	35
40	Dodge Caliber SRT4 2.4i	40
41	Dodge Caravan 2.4i	35 – 40
42	Dodge Challenger 6.1 V8	40
43	Dodge Durango 3.7 V6	15
44	Fiat Qubo 1.3	40-44
45	Fiat Bravo 1.4i	31 – 32
46	Fiat Croma 2.2	35 – 41
47	Fiat Doblo 1,9JTD 263	32
48	Fiat Doblo 1. 9JTD 223	32
49	Ford Scorpio	35 – 38
50	Ford Cougar	35 – 38
51	Ford Explorer	0 – 3
52	Ford Escort	35 – 38
53	Ford Focus	35 – 38
54	Ford Focus 2	35 – 38
55	Ford Fiesta	35 – 38
56	Ford Granada	35 – 38
57	Ford Galaxy	42 – 45
58	Ford Ka	35 – 38
59	Ford Mondeo 1	35 – 42
60	Ford Mondeo 2	35 – 42
61	Ford Mustang	35 – 38
62	Ford Sierra	35 – 38
63	Ford Scorpio	35 – 38
64	Ford Orion	35 – 38
65	Ford Puma	35 – 38
66	Ford Windstar	35 – 38
67	Ford Transit	35 – 38
68	Honda Shuttle	35 – 38
69	Honda CRX	35 – 38
70	Honda Accord	35 – 38
71	Honda Integra	35 – 38
72	Honda Civic	35 – 38
73	Honda Civic VTEC	38
74	Honda Concerto	35 – 38
75	Honda Jazz	35 – 38
76	Honda Prelude	38
77	Honda Legend	35 – 38
78	Honda CRV 5	40 – 45
79	Hyundai Pony	35 – 38
80	Hyundai Accent	35 – 38
81	Hyundai Coupe	35 – 38
82	Hyundai Lantra	35 – 38
83	Hyundai Sonata	35 – 38
84	Hyundai Excel	35 – 38
85	Kia Shuma	35 – 38
86	Kia Ceed	38 – 42
87	Kia Leo	35 – 38
88	Kia Clarus	35 – 38
89	Kia Sephia	35 – 38
90	Kia Concord	35 – 38
91	Kia Sportage	0 – 3
92	Kia Mentor	35 – 38
93	MercedesBenz Sprinter	45
94	MercedesBenz A Class	45 – 50
95	MercedesBenz B-Class	47 – 52
96	MercedesBenz C-Class	43 – 47
97	MercedesBenz E-Class	48 – 54
98	MercedesBenz G-Class	43, 50, 63
99	MercedesBenz M-Class	46 – 50, 60
100	MercedesBenz S-Class	36 – 43,5
101	MercedesBenz SLK	45 – 50
102	MercedesBenz 600SL	18 – 25
103	MercedesBenz 280SL	18 – 25
104	MercedesBenz Vito	45 – 50
105	Mitsubishi Lancer	35 – 42

Источники

• https://Koleso-OZ.ru/articles/vylet_diska_et_chto_eto_takoe_i_na_chto_on_vliyaet/
• https://santavod.ru/vylet-diska-et-chto-eto/
• https://AutoVogdenie.ru/chto-takoe-vylet-diska-et-parametry-vliyanie-i-raschet.html
• https://mashinapro.ru/1794-vylet-diska-et.html
• https://voditeliauto.ru/poleznaya-informaciya/kolesa/vylet-diska-et.html
• http://motorstory.ru/care/diski/chto-takoe-vylet-diska-i-kak-ego-razmery-vliyayut-na-xarakteristiki-mashiny/

Что такое вылет на дисках простыми словами

Как узнать посадочный диаметр диска в сантиметрах

Если водитель, выбирая колёсные диски, сильно сомневается в корректности своей покупки из-за того, что не уверен в размерности PCD, он может самостоятельно проверить соответствующий показатель, последовательно проведя достаточно простые измерительные операции:

• Он может взять обычный циркуль и аккуратно очертить окружность вдоль расположения всех болтов, последовательно соединяя их один за другим, а потом, если окружность сомкнулась, просто приложить развёрнутый инструмент к линейке, измерить расстояние в миллиметрах и разделить полученный результат на 10, чтобы перевести его в сантиметры.
• Также данная процедура может быть проделана при помощи циркуля-измерителя, что даст более точный результат.
• Кроме того, если под рукой нет подобных канцелярских приборов, автолюбитель может воспользоваться обычной рулеткой или линейкой, измерив расстояние от каждой накидной гайки до центра диска. Скорее всего, каждый раз у него будет погрешность при измерении, однако параметры унифицированы производителями, поэтому этот показатель будет сильно приближен к одному из типовых значений на маркировке нового колеса в автомобиле. После измерения полученную величину радиуса необходимо умножить на два, чтобы определить диметр изделия.

Методики определения величины PCD на дисках

• Если диск уже демонтирован, то те же показатели можно определить по расположению шпилек на ступице, и особенно просто это сделать, когда разболтовка составляет 4 крепежа, потому что в таком случае достаточно лишь приложить измерительный прибор к шпилькам, расположенным по диагонали, что и будет являться диаметром PCD. Все показатели данной величины считаются после проведённых измерений при помощи формул, приведённых на рисунке 3.
• Самый верный способ определить диаметр сверловки – просто найти в интернете описания транспортного средства, принадлежащего автолюбителю, и посмотреть данную величину в разделе, где описаны технические характеристики. Кроме того, если автомобиль относительно новый, то этот показатель прописан в инструкции по эксплуатации.

В крупных торговых точках, как правило, ведётся система складского учёта, интегрированная в программу подбора размерности шин и дисков по имеющимся параметрам. Это означает, что потенциальный покупатель, не знающий размерности PCD на ступице своего «железного коня», может обратиться к консультанту, который со слов своего клиента введёт необходимые данные в интерактивном диалоговом окне программы.

Система, проанализировав все заданные ей сведения, выдаст допустимые параметры дисков, среди которых всегда остаётся неизменный размер – показатель сверловки (PCD) и разболтовки. Кроме того, программа покажет наличие интересующей клиента продукции на складе, её количество, а также розничную цену и возможные скидки (например, при покупке сразу 4 колёс).

Как определить вылет диска

Вылет диска — это расстояние от центральной оси диска до плоскости крепления к ступице. Определить его элементарно, ведь имеется простейшая формула, которая выглядит следующим образом:

ET=X-Y/2 (исчисляется в миллиметрах)

Здесь:

• ET – искомая величина (вылет).
• Y – ширина самого автодиска (общая).
• X – дистанция между плоскостью приложения диска к ступице и его внутренней плоскостью.

Очевидно, что полученное число может быть как с «+» (наиболее вероятный вариант), так и с «-«, или же вообще выйти в ноль. Важным моментом является тот факт, что вылет непосредственно определяет ширину колёсной базы, поскольку формирует интервал между центрами колёс, расположенными на одной оси. Анализ формулы свидетельствует также, что на него не оказывают влияния ни дисковый диаметр, ни ширина, ни размеры покрышки.

Нагрузки на подвеску машины рассчитываются исходя исключительно из плеча приложения силы, которое является расстоянием от ступицы до центра колеса. Это говорит о том, что необходимый для конкретной модели авто вылет автодиска может быть лишь один. Независимо от типоразмера резины и размерности самих дисков. Значение вылета указывается на поверхности каждого диска. Это маркер ETxx, где xx – расстояние в миллиметрах. Оно, как уже упоминалось, может быть нулевым (ET0), положительным (ET35) или отрицательным (ET-35)

Прочие варианты маркировки колесных дисков и расшифровка их обозначений

Кроме приведённых выше обозначений можно также встретить такие показатели размерности, как, например, 6J x 15 h3, что преимущественно характерно для штампованных изделий, и водители нередко спрашивают, как можно корректно прочитать данную надпись.

Данный код имеет следующие смысловые характеристики, приведённые ниже:

• 6J нужно расшифровывать по аналогии с предыдущим примером – это ширина диска в дюймах и форма его борта для выбора резины.
• 15 – радиальность изделия, назначаемая в зависимости от технических характеристик транспортного средства и подходящая под габариты колёсных арок автомобиля. Выражается в дюймах как диаметр изделия без учёта верхних бортиков.
• Н2 – обозначение количества хампов, а именно величина означает наличие двух уплотнительных кольцевых прокладок, которые нужны для более плотного прилегания бескамерной покрышки.

Важно!
Достаточно часто на литом или штампованном изделии можно увидеть особую маркировку дисков, которая является индивидуальной для конкретного производителя. Так, например, если потенциальный покупатель видит в самом конце строки код С046 или какие-то подобные числовые и буквенные записи, это может означать артикул изделия или его порядковый номер в систематизированном каталоге производителя.. Каждый водитель, собирающийся в ближайшее время менять колёсные диски на своём автомобиле, должен детально ознакомиться с полной маркировкой автомобильных дисков

После этого он открывает руководство по эксплуатации авто либо находит в интернете его технические характеристики, и он должен понимать, что у него есть выбор – поставить такое же, например, штатное колесо с идентичными параметрами либо изучить допустимый диапазон размеров и выбрать изделие среди них

Каждый водитель, собирающийся в ближайшее время менять колёсные диски на своём автомобиле, должен детально ознакомиться с полной маркировкой автомобильных дисков. После этого он открывает руководство по эксплуатации авто либо находит в интернете его технические характеристики, и он должен понимать, что у него есть выбор – поставить такое же, например, штатное колесо с идентичными параметрами либо изучить допустимый диапазон размеров и выбрать изделие среди них.

При этом неизменными останутся лишь показатели разболтовки и сверловки, а остальные характеристики могут незначительно поменяться. Так, например, обладатель кроссовера, у которого в базовой комплектации стояли диски с радиальностью 17 и резина с профилем 45 мм, как правило, не доволен своим «железным конём» при эго эксплуатации по мягкой грязи или снегу. Таким образом, выбирая радиальность 16 дюймов, он имеет возможность увеличить профиль до 55 мм, что будет гораздо эффективнее, потому что боковая поверхность покрышек будет также, как и плоская часть с протекторами, участвовать в работе колеса.

Диски с низкопрофильной резиной

Таким образом, перед установкой колёс на машину лучше всего проконсультироваться с профессиональным экспертом, который не только поможет правильно расшифровать все маркировки на дисках и резине, но и подобрать интересующие изделия в зависимости от типа авто, её статуса, а самое главное, места и способа его эксплуатации.

Данная процедура предлагается практически в каждом специализированном магазине, как правило, бесплатно. Часто у продавцов-консультантов имеется специальная компьютерная программа, в которую можно ввести исходные данные, и она покажет все варианты размерностей, подходящие для данной марки, и их наличие на складе.

Допускаются ли отклонения по вылету диска

Независимо от того, насколько убедительны доводы продавцов, вы должны чётко уяснить тот факт, что вылет приобретаемого диска должен на 100% совпадать с предписанием производителя транспортного средства. Ни в коем случае не допускаются малейшие отклонения, ни в одну из сторон. Объяснить столь категоричное заявление очень просто. Даже при мизерном расхождении в значениях, автоматически меняются условия работы абсолютно всех без исключения элементов подвески. При этом возникают усилия, на которые эти узлы не рассчитаны. Кроме того изменяются векторы приложений этих усилий, что тоже не предусматривается конструкцией ходовой. В итоге период службы механизмов существенно снижается, а при возникновении критических нагрузок узлы подвески могут и вовсе разрушиться, что весьма опасно для жизни. Заявления же продавцов дисков о множестве вариантов и нюансов – это всего лишь попытка продать вам любой товар, при отсутствии идеально подходящего под ваши запросы. Слова о возможных допустимых отклонениях ощутимо расширяют предлагаемый ассортимент дисков, а следовательно, и повышают возможность заработать. Не более того.

Как рассчитывается и маркируется

Для того, чтобы ответить на вопрос «как узнать вылет диска», нужно начать с того, что представляет собой эта величина. По своей сути, это расстояние между вертикальным значением плоскости колеса и плоскостью, в которой он прикладывается к колесной ступице. Выражается оно в миллиметрах. Поэтому вылет может быть не только положительным, но еще нулевым, либо иметь отрицательное значение. От него зависит дистанция между центрами колес по одной и той же оси.

Для одной и той же модели автомобиля максимальный вылет с его допустимыми отклонениями будет один и тот же, по рекомендациям автопроизводителей. Для обозначения этого критерия используется кодировка ЕТ, после которой следует число. Оно-то и означает фактическое расстояние в миллиметрах. Встретить это обозначение можно непосредственно на самом диске. К примеру, ЕТ 0 (нулевой вылет), ЕТ-15 (с отрицательным вылетом), ЕТ 40 (больший, положительный вылет).

Что такое вылет колесного диска в автомобилях

Современные автомобильные диски представлены на рынке в столь огромном ассортименте, что сложно бывает подобрать подходящий вариант для своего авто. Особенно этот выбор становится сложным, если вы хотите увеличить диаметр диска от рекомендуемого производителем. Многие утверждают, что при установке дисков большего размера вылет также нужно подбирать больше.

Большинство рассуждений автомобилистов о параметре вылета диска являются мифами и не имеют ничего общего с реальностью. Давайте разберемся, что такое вылет колесного диска, и от каких параметров нужно исходить при покупке новых колес для вашего автомобиля.

Техническая характеристика вылета колесного диска

Сложно догадаться, что под понятием вылета колесного диска понимается не то расстояние, на которое колесо выступает за пределы кузова автомобиля, а совершенно иное значение. Вылет — это расстояние между осью крепления диска на ступицу и серединой плоскости всего колеса. Существует этот параметр для того, чтобы производители дисков учитывали потребности разных автомобилей.

Вылет колесных дисков бывает трех типов:

• нулевой — когда середина диска и плоскость крепления к ступице совпадают;
• отрицательный — редкое явление, при котором крепление диска находится глубже середины изделия;
• положительный — вычисляется в миллиметрах и показывает, насколько удалена середина диска от места крепления.

Наиболее часто в нынешних технологиях встречается именно положительный вылет колесных дисков. Обозначение вылета обязательно присутствует в маркировке диска и помечается буквами ET или DEPORT.

Выбор правильного вылета диска невероятно важен, ведь при несовпадении нужных технических характеристик могут возникнуть серьезные неполадки и неудобства в эксплуатации авто.

Чем чревато несовпадение параметров вылета колесного диска с требованиями?

Покупать новые колесные диски необходимо с учетом параметра вылета. Иначе владелец автомобиля может столкнуться с неприятными последствиями. Если вылет оказался больше стандартного, описанного в технических нормах авто и в инструкции производителя, диск просто не установится на автомобиль. Задняя часть колеса будет упираться в стойку, у вас не получится закрепить диск.

Если же вылет оказался меньше, колесо можно легко установить на автомобиль, но в эксплуатации вы получите следующие последствия:

• заметное нарушение качества поездки автомобиля;
• осложнение рулевого управления;
• увеличение сопротивления у авто с передним приводом;
• значительный риск разрушения ступицы, подшипников и рулевых тяг;
• снижение безопасности эксплуатации автомобиля.

Именно по этой причине лучше не переоборудовать автомобиль, устанавливая диски с отрицательным вылетом. Визуально это оказывается часто эффектным дополнением к стилю вашего авто, но безопасность поездки снижается, да и от управления удовольствия получить не выходит. Всегда используйте рекомендуемые производителем параметры дисков, ведь самостоятельное вмешательство в их работу может стать серьезной проблемой, мешающей комфортной поездке.

Видео:

Подводим итоги

Многие автомобилисты считают параметр вылета колесного диска одной из возожностей тюнинга автомобиля. Достаточно установить диски с минимально возможным вылетом (отрицательным значением), и авто будет смотреться великолепно. Для таких визуальных изменений зачастую требуется переоборудовать всю систему подвески, а также усилить тормоза, стойки и амортизаторы.

avto-flot.ru

На что влияет вылет диска

Вылет ET оказывает влияние на колесную базу автомобиля. Если параметр изменить, колесо начнёт выходить за пределы кузова — или, наоборот, уходить внутрь. Все производители четко его регламентируют и не советуют допускать даже самые незначительные отклонения в любую сторону. Проблемы могут появиться даже при отклонении в 5 мм.

Автомобили различаются по характеристикам управления и устойчивости. Поэтому у каждой машины своя величина ЕТ. В противном случае происходило бы следующее: при отрицательном значении колесо касается кузова, а при положительном — некоторых элементов подвески. Только при значениях, указанных производителем, уровень давления на подвеску будет допустимым.

Вот что происходит при наличии отклонений:

• рулевая ось смещается;
• подшипники изнашиваются раньше срока;
• управляемость ухудшается;
• шины изнашиваются быстрее;
• срок работы подвески сокращается.

Что значит параметр PCD на колёсных дисках

Практически каждый автолюбитель, столкнувшийся с необходимостью приобретения новых колёсных дисков, сталкивается с одним и тем же вопросом: PCD на дисках – что это. Чтобы дать наиболее полный ответ, необходимо полностью расшифровать надпись на оборотной стороне колеса, характеризующую его размерность на конкретном примере. Если взять параметры среднестатистического колеса 6,0J х 16 ЕТ42 5х108 d66,1, где каждый из символов обозначает следующие показатели:

Магазин-склад колёсных дисков

• 6 – это характеристика ширины обода изделия в самой широкой его части, выражается в дюймах. Данный размер для легковых автомобилей располагается в диапазоне от 4,0 до 12,0 дюймов с шагом в 0,5 дюйма.
• J – форма канта борта для надёжной фиксации покрышки, которые также обозначаются как JJ, К, JK, B, P или D.
• 16 – величина радиальности, то есть диаметра обода колеса, выражается в дюймах. Многие автолюбители неверно называют этот параметр радиусом, однако это неверно. Диаметр колесного диска в классических вариантах бывает от 12 до 24 дюймов.
• ЕТ42 – это показатель вылета диска в миллиметрах, расстояние в проекции от точки крепления колеса к ступице до внутренней привалочной плоскости колеса, который колеблется в пределах от -25 до +50 мм, то есть он может быть отрицательным, и изделие будет выступать за поперечные габариты авто.
• 5х108 – это показатель разболтовки, то есть величина, обозначающая количество шпилек, на которые диск крепится к элементам подвески (4, 5 или 6 для легковых авто). Вторая цифра – 108 – длина каждого крепежа в миллиметрах, встречающаяся в диапазоне от 90 мм до 150 мм, в зависимости от массы авто и его класса.
• В конце маркировки изделия следует ответ на вопрос, что такое PCD в параметрах дисков и как можно определить эту характеристику. Последний показатель – d66,1 – это как раз величина PCD, или Pitch Circle Diameter, что в переводе означает диаметр той окружности, вдоль которой на равном расстоянии друг от друга располагаются отверстия для шпилек. Чем больше этот параметр, тем больший изгибающий момент может воспринимать колесо. Соответственно, PCD, называемая также сверловкой, колеблется от 50 мм до 150 мм в зависимости от размера колёсной базы и массы автомобиля.

Размерность колёсных дисков
Важно!
Если любой из показателей (ширина, радиальность или вылет) для каждого авто могут меняться в незначительных пределах, то величина PCD должна оставаться постоянной, так как конструкция ступицы неизменна, и на практике почти все автомобильные концерны давно установили стандарт, в соответствии с тем или иным классом авто. Так, на компактных автомобилях с объёмом двигателя до 1,6 литра сверловка не превышает 70 мм, а разболтовка редко выходит за пределы 4х100, для кроссоверов этот показатель может достигать 100 мм и 5х120 соответственно, а что касается больших внедорожников, то он резко возрастает до 140-150 мм, а разболтовка – до 6х150.

Как рассчитать параметры вылета самостоятельно

Для самостоятельного вычисления вылета применяется очень простая формула:

ЕТ=(a+b)/2-b=(a-b)/2

а – расстояние между внутренней стороной диска и плоскостью его соприкосновения со ступицей.

b – ширина диска.

Если по какой-то причине на диске отсутствуют значения ЕТ, их не сложно вычислить самостоятельно.

Для этого потребуется ровная рейка, длиной немногим больше диаметра диска и рулетка или линейка для измерения. Если диск находится на автомобиле, то его потребуется снять, для чего нужен домкрат, баллонный ключ и башмаки для предотвращения отката.

Результаты измерения необходимо проводить в миллиметрах.

В первую очередь необходимо перевернуть колесный диск наружной стороной вниз и приложить рейку к ободу диска. Потом необходимо рулеткой измерять расстояние от привалочной части диска до нижнего края рейки.

Данная цифра является тыловым отступом а. Для наглядности расчета допустим, что это значение равно 114 мм.

После вычисления первого параметра необходимо перевернуть диск лицевой стороной наверх и также приложить рейку к ободу. Процедура замера практически не отличается от предыдущей. Получается параметр b. Для наглядности вычислений посчитаем его равным 100 мм.

Рассчитываем вынос колеса, используя вымеренные параметры, по формуле:

ЕТ=(а+b)/2-b=(114+100)/2-100=7 мм

Согласно проведенным размерам величина вылета положительная и равно 7 мм.

Размеры крепежных отверстий под болты и гайки в дисках — PCD диаметр центров крепежных отверстий, сверловка

  Характеристика PCD (Pitch Circle Diameter) обозначает диаметр центров крепежных отверстий и измеряется в миллиметрах. Также указывает на количество шпилек или болтов необходимых для крепления диска к ступице. В случае с 4 крепежными отверстиями автомобиля — это расстояние между центрами двух диаметрально противоположных отверстий. Сверловка отверстий под гайки и болты в дисках производится по двум параметрам. По диаметру на котором расположены отверстия и по размеру между отверстиями. Одна величина соотносится к другой в прямой зависимости и зависит от количества отверстий для крепления диска. На картинке ниже можно посмотреть показатель данного соотношения в зависимости от количества отверстий.

Размеры отверстий под болты и гайки в дисках (сверловка).Но эта характеристика более применима для производителей, так как фактически это алгоритм правильного обозначения исполнительных размеров, а вот для обывателей стандартное обозначение  PCD — количество отверстий и расстояние между ними, например 4*100 или 5*114,3 и т.д.   Отверстия крепления на диске сверлят с допуском в плюс по диаметру, при этом можно ошибиться в выборе PCD, если он отличается от штатного на 1-2 мм. Например, на ступицу с PCD100/4 вполне можно надеть колесо PCD98/4 (98 мм от 100 что говорится невооруженным глазом не отличишь). Такая замена недопустима. В этом случае из всех гаек (или болтов) только одна будет затянута полностью; остальные же отверстия «уведет» и крепеж останется недотянутым или затянутым с перекосом — посадка колеса на ступицу будет неполной, диск не будет прилегать к ступице, что скажется на его отклонении по вертикале. При движении такое колесо будет «ходить восьмеркой», кроме того, не полностью затянутые гайки будут откручиваться сами по себе.

Вылет колёсного диска

Следующий немаловажный показатель в той же строке с маркировкой изделия – это вылет колёсного диска – ЕТ, который обозначает расстояние в миллиметрах от точки крепления колеса к ступице до проекции привалочной плоскости. Этот показатель, как правило, имеет следующие особенности:

• Показывает положение колеса под колёсной аркой, то есть насколько оно утоплено под неё. Чем больше ЕТ, тем глубже диск сидит под автомобилем и наоборот – чем меньше ЕТ, тем сильнее он выглядывает за пределы кузова.
• Для спортивных автомобилей с высокими динамическими характеристиками или для полноразмерных внедорожников, преодолевающих труднодоступные участки трассы с большим количеством препятствий, очень важна устойчивость транспортного средства. Именно поэтому в таких случаях показатель ЕТ может быть отрицательным, и колесо значительно выступает из-под колёсных арок. Записывается эта величина как ЕТ-20, ЕТ-15 и т. д., где под знаком «-» подразумевается как раз отрицательный вылет, а число показывает это расстояние в миллиметрах.
• Автомобили среднего класса, городские кроссоверы или иные категории транспортных средств, способные развивать значительную скорость и предназначенные для комбинированной езды по плохим дорогам и в городе, нередко имеют так называемый нулевой вылет. Это означает, что колесо находится заподлицо с кузовом и одновременно обеспечивает автомобилю повышенную устойчивость и не пачкает боковые части автомобиля, а также не оказывает непроектную нагрузку на ступицу, полуось, суппорты и амортизаторы. Записывается это значение как ЕТ0.

Обозначение вылета диска

Чаще всего на практике встречается, что автомобили – седаны, универсалы, вне зависимости от класса и производителя, имеют положительные вылеты, то есть размерность ЕТ составляет от 5 до 50 мм и больше на эксклюзивные марки авто. Как правило, для компактных седанов или универсалов, а также для «железных коней» бизнес класса, распространённых практически в каждом большом городе, данный показатель колеблется от ЕТ22 до ЕТ42.

Важно!
Чтобы выбрать необходимый вылет диска, водителю следует ознакомиться с предыдущей размерностью своего колеса, подлежащему замене, после чего сравнить эти данные с тем диском, который планируется к покупке. В случае ошибочного выбора водитель рискует передать слишком большие нагрузки на ступицу и подвеску

После этого срок их эксплуатации существенно сократится, либо новый автомобиль утратит гарантию.

Из предыдущих обозначений размерности колёс видно, что каждый параметр может иметь незначительное отклонение практически для всех марок авто. Это означает, что диск с размерностью 6,5J x 15 ET35 может быть заменён на диапазон параметров 6J – 7J x 15 ET 32 – 42, и, скорее всего, все эти размеры при условии правильного подбора шин подойдут под колёсные арки конкретного автомобиля.

Разболтовка диска на 4 шпильки

Вылет диска ET что это значит

Вылет — это расстояние от середины диска до плоскости его совмещения со ступицей. Обозначается аббревиатурой ЕТ. Чем он меньше, тем в большей степени обод будет выпячиваться снаружи машины. Чем ЕТ значительнее, тем сильнее диск будет утоплен. На вылет никак не влияют параметры диска. Чтобы рассчитать нагрузки на механизм подвески, нужно знать лишь расстояние от середины колеса до ступицы.

ЕТ должен отвечать рекомендациям производителя авто. Отклонения недопустимы — даже при незначительных возникнут дополнительные нагрузки на узлы подвески. Это может стать причиной сокращения срока службы подвески, а в некоторых случаях приводит даже к ее разрушению.

От продавцов можно услышать обратное. Есть много вариаций вылетов, а потому служащим магазина не очень хочется подбирать диски именно под вашу машину — тем более, если с остальными параметрами все в порядке.

Вот несколько советов водителям по поводу выбора дисков:

1. Внешний вид изделия должен быть на втором плане — важнее технические характеристики.
2. Не стоит слишком доверять продавцам — от них не всегда можно получить достоверную информацию.
3. Учитывайте маркировку.

Внутреннее центровочное отверстие на диске

Если даже вы подобрали диск с нужным радиусом, шириной, сверловкой и вылетом, то все можете перечеркнуть внутреннее центровочное отверстие

Это еще один из важных параметров, на который стоит обратить особое внимание. По сути это отверстие обеспечивает посадку на ступицу подвески и между диском и ступицей зазор должен быть минимальным

При этом если отверстие маленькое, то само собой на ступицу оно уже не налезет. Если большое, то откорректировать его можно установкой центровочных колец. Обычно это такие пластиковые кольца вставляющиеся в диск.

При этом у большинства производителей есть свой предпочтительный ряд для внутренних отверстий под посадку на ступицу. Приведем несколько примеров: у Toyota скажем в большинстве случаев это 60.1 мм, у Nissan и Renault 66.1.

То есть можно сделать вывод, что если поставить кольцо,

то при соблюдении всех остальных размеров диск с Renault подойдет на Toyota, а вот с Toyota на Рено уже нет. Если только расточить это ЦО.

Вылет диска (ET, offset) |

Многие автовладельцы, даже обладающие серьезным стажем, зачастую не относятся к вылету диска с должным вниманием и считают его незначительным параметром. Их логика проста: вот количество болтовых отверстий, их диаметр и расстояние между ними – это действительно важно. Всякое отклонение от заводских параметров приведет к тому, что установка диска на ступицу колеса станет невозможной. В то время как вылет диска, немного отличающийся от заявленного производителем, не будет помехой для установки, достаточно лишь приложить небольшое усилие.

Аналогичное мнение можно услышать и от специалистов шинных центров, заявляющих, что вылет диска практически не влияет на управляемость и функционирование колеса и основных узлов подвески. Но так ли это на самом деле?

Определение и формула расчета

Согласно автомобильной терминологии, вылет диска представляет собой расстояние между плоскостью приложения диска к ступице и вертикальной плоскостью симметрии колеса. При маркировке показатель вылета диска обозначают как ET (измеряется в миллиметрах). Определить вылет диска можно и самостоятельно, для этого существует простая формула:

ET= a-b/2

Здесь а – показатель расстояния между плоскостью приложения диска к ступице и внутренней плоскостью диска, а b – его ширина. Даже из простого анализа формулы можно понять, что вылет диска может быть как положительным, так и отрицательным (в некоторых случаях – нулевым). На практике наиболее часто встречаются диски с положительным параметром вылета.

Перед тем как осуществить покупку обращайте внимание на маркировку: ET30 означает положительный вылет диска в 30 миллиметров, а ET-10 – отрицательный в 10 миллиметров.

Следует отметить, что на величину вылета диска не влияют такие параметры, как диаметр и ширина шины. Это означает, что вне зависимости от типа и диаметра используемых шин допустимый вылет дисков для конкретной модели определенной комплектации может быть одинаковым.

Вылет диска в различных комплектациях одной модели

На практике показатель вылета диска для машин одной марки, модели и даже одного года выпуска может сильно различаться. Единственное отличие в указанных авто касается типа используемого двигателя, его мощности и веса. И этим все объясняется, ведь для расчета допустимого вылета диска конструкторы учитывают множество обстоятельств, которые влияют на эксплуатацию подвески.

Каждый двигатель имеет свой вес, что влияет на направление вектора силы к некоторым деталям подвески. В зависимости от вектора силы могут измениться и параметры конструкций, которые обеспечивают безопасность и качество управляемости машиной при езде на большой скорости.

Отклонения от нормы и возможные риски

“Авторитетные” специалисты уверенно заявляют, что допустимое отклонение вылета диска не должно превышать 10–15 миллиметров. Такой вылет диска будет соответствовать рекомендациям производителя для автомобиля определенной марки, модели и комплектации. При этом важно помнить, что отклонение в 10–15 миллиметров является пограничным значением вылета диска, превышение которого может привести к серьезным проблемам. Как показывает практика, вылет диска с существенным отклонением от заводского требования (20–30 миллиметров и более) – это серьезный риск с точки зрения безопасности. Изменение вектора силы к основным узлам подвески подвергнет их таким нагрузкам, на которые детали просто не рассчитаны. В результате срок службы элементов подвески значительно сократится, а в самом критичном случае они могут разрушиться даже во время движения.

Это ошибочное мнение. У одного и того же автомобиля в комплектации зачастую предусмотрены различные конфигурации колёс, например узкие диски с шинами для зимы в 18″ диаметре будут иметь вылет +62, летние колёса диаметром 20″ с более широкими шинами идут с вылетом +52, а для модификации автомобиля со спортивным стайлингом и расширителями арок диски диаметром 21″ могут иметь вылет +45. Это является лишним подтверждением, что автопроизводитель допускает установку колёс с различным вылетом.  Для гражданских автомобилей лишь в крайних случаях потребуется регулировка развала и схождения колёс.

Отклонение от рекомендуемого значения вылета существенно может сказаться только на спортивных автомобилях, заточенных производителями под трэк, так как все настройки привязаны к параметрам колёс. В таком случае возможно потребуется перенастройка подвески, но опять же для гражданских автомобилей это неактуально.

Также некоторые часто утверждают, что произвольный вылет диска влияет на степень износа подшипников ступицы, возрастают нагрузки на рычаги подвески и значительно повышается риск возникновения серьезных неполадок.

Это снова ошибочное мнение. Подвеска автомобиля страдает от плохих дорог и большой неподрессоренной массы, коррекция вылета в данном случае не несет никакой угрозы для автомобиля. Лучше задумываться о весе и прочности дисков.

На что влияет вылет?

Вылет позволяет отрегулировать расположение колес относительно арок. У большинства новых автомобилей заводские колеса достаточно сильно утоплены вовнутрь, колёса буквально теряются в арках. Правильно рассчитав допустимую коррекцию вылета, можно “выдвинуть” колеса наружу, ближе к закраине арки, и тем самым добиться законченного внешнего вида. При расчете нового вылета необходимо учитывать размер шины, так как сдвигая диск, мы перемещаем и шину. Должны оставаться достаточные зазоры между колесом и подкрылком и другими элементами, расположенными в непосредственной близости от колеса.

Чрезмерное изменение вылета в меньшую сторону (наружу), может негативно сказаться разве что на практичности: вырастает риск повредить диски при парковке вдоль высоких бордюров, кузов автомобиля будет интенсивнее загрязняться, а также в салоне автомобиля может показаться, что увеличился шум в движении. В таком случае рекомендуется установка расширителей арок, или коррекция вылета дисков.

Проставки и адаптеры

Для изменения вылета не всегда требуется приобретать новые диски, допускается использование проставок или адаптеров.

Проставка устанавливается между ступицей и диском, что позволяет выдвинуть колеса наружу, но необходимо учитывать длину болтов или гаек (в зависимости от Вашего автомобиля). Крепежные элементы должны закручиваться на 6,5 витков. Максимально допустимая высота проставки – 15 мм. Более высокие проставки крайне не рекомендуются к эксплуатации, так как потребуют использование слишком длинных болтов, которые могут в последствии разрушится.

Лучше всего, когда в диске предусмотрены ответные отверстия и площадка под проставку, что позволяетт жестко закрепить проставку на самом диске, и исключить риски от вибраций и биений в дальнейшем.

В случае, когда требуется увеличение вылета более, чем на 15 мм, используют адаптеры. Адаптер прикручивают к ступице автомобиля, а диск устанавл

Вылет диска (ET). Описание, подсчет и правильной выбор диска по вылету

Вылет диска. Параметры дисков




Вылет диска является одним из наиболее важных геометрических параметров дисков является вылет. Диск с несоответствующим штатному вылетом может быть легко установлен на ступицу, и даже опытный водитель не всегда заметит, что тут что-то не так. Однако не опасно ли использовать такие диски?
Продавец-консультант шинного магазина, заинтересованный в увеличении продаж, скажет вам, что небольшое отклонение вылета вполне допустимо, если колесо нормально садится на ступицу и не задевает элементы кузова и подвески во время вращения, — проблемы нет. Продавец колесных поставок будет утверждать, что уменьшение вылета – это норма, и это никак не зависит от каких-либо параметров. Его цель – продать проставки, однако вы должны купить то, что вам нужно, а не то, что рекламируют малоопытные продавцы. Поэтому помните, что вылет диска должен строго соответствовать параметрам, установленным производителем.
Далее мы попробуем разобраться, что собой представляет вылет диска и почему так важно правильно подбирать диски с учетом этого параметра.
Что такое вылет диска? Под «вылетом диска» подразумевают расстояние между вертикальной плоскостью симметрии колеса автомобиля и плоскостью контакта диска к ступице, измеренное в миллиметрах. Величина вылета диска рассчитывается по формуле:

Формула вылета ЕТ

Проанализировав формулы, вы заметите, что вылет диска бывает как положительным (чаще всего), так и отрицательным. Возможны также нулевые значения. От вылета дисков напрямую зависит расстояние по ширине между центрами симметрии колес одно оси, поэтому можно утверждать, что данный параметр влияет на ширину колесной базы машины.

Также формула позволяет нам убедиться в том, что на величину вылета диска не влияют ни ширина диска и покрышки, ни диаметр диска. Значение имеет только плечо приложения силы: этот параметр необходим для определения расчетных нагрузок на подвеску и измеряется как расстояние от центра шины до ступицы. Какого бы размера шины и диски вы ни поставили на автомобиль, установленный авто производителем размер вылета диска будет всегда неизменным.

Вы можете увидеть величину вылета диска на его внутренней поверхности: на нее наносится специальная кодировка: ЕТхх. Последние хх – размер вылета, выраженный в миллиметрах. К примеру, отрицательный вылет – ЕТ-25, нулевой – ЕТ-, положительный – ЕТ35.
Автосервис Казань настоятельно рекомендует устанавливать на свой автомобиль, только диски с допустимым уровнем вылета ЕТ. Все те кто не смотря на это желает поэкспериментировать с вылетом диска, читайте дальше.

Допустимы ли отклонения вылета диска?

Уже из формулы видно, что изменения величины вылета диска, установленного авто производителем, категорически не допустимы. Даже незначительное на первый взгляд отклонение от заданной величины (в пределах 5 мм) приводит к существенному изменению условий работы всех узлов подвески, изменяя усилия и их векторы приложения, и заставляя подвеску работать в «экстремальных» условиях. Минимальный ущерб для вас и вашего автомобиля от применения дисков с неподходящим вылетом – сниженный срок эксплуатации всех деталей. Однако последствия могут быть и более печальными. Отдельные элементы подвески могут разрушиться во время движения на большой скорости.

Не стоит слушать продавцов, утверждающих обратное. Естественно: вариантов величины вылета существуют десятки, и менеджерам бывает сложно подобрать диски конкретно для ваших параметров. Именно поэтому продавцы позволяют себе пренебречь величиной вылета, чтобы расширить ассортимент дисков, которые смогут вам предложить, отклонившись от требований авто производителя.

Почему для разных комплектаций автомобилей делают разные запчасти? Если вы интересовались, как создаются автомобили, то знаете, что для каждой конкретной модели при разработке подвески конструкторы рассчитывают огромное количество параметров. Полученные данные предопределяют требования к отдельным элементам подвески.

Бывает, что для двух совершенно одинаковых машин (марка и модель) производитель выпускает принципиально разные подвески (отличаются шаровые опоры, рычаги, наконечники рулевых тяг, сайлент блоки и т.д.). Дело в том, что на одинаковых моделях авто могут быть установлены разные моторы. Они имеют разный вес, следовательно, меняются сила и вектор ее приложения, действующие на узлы подвески. За счет изменений компонентов подвески производителю удается добиться неизменной комфортабельности и стабильных затрат на производство авто.

Кроме того, важно знать, что если раньше авто производители закладывали большой запас прочности во все детали узлов подвески, то сейчас предпочтение отдается максимально точным конструкторским расчетам и снижению себестоимости машины за счет снижения запаса прочности. В результате – плачевные результаты при попытках «гаражного тюнинга» подвески или мотора.

Какие силы действуют на детали подвески?

Для того чтобы ответить на этот вопрос, проще всего использовать в качестве примера независимую подвеску Mac Pherson, где ступица крепится к кузову автомобиля при помощи поперечного рычага и стойки с амортизатором.
Если вспомнить 3-й закон Ньютона, который гласит: «Сила действия равна силе противодействия», мы увидим, что масса машины распределяется между ее 4 колесами, и на каждое колесо действует сила, направленная от поверхности, по которой движется авто.
Точка приложения силы – центр пятна контакта шины и дороги. Данный центр должен находиться на оси симметрии колеса по его ширине. Это возможно в случае, если колеса машины от балансированы, и выполнен развал-схождение.
То есть, сила, равняющаяся доле массы машины, которая приходится на одно из колес, имеет вектор, направленный от земли, и точку приложения силы – центр симметрии колеса по его ширине. Данная сила создает моменты на стойку с амортизатором, рычаг и подшипник ступицы.

Задача конструктора, разрабатывающего подвеску, — просчитать все эти моменты максимально точно. Для снижения себестоимости машины постепенно сокращается закладываемый во все узлы запас прочности, а конструкторы стремятся с помощью расчетов получить некие идеальные значения, отклоняться от которых будет запрещено.
Что происходит при изменении расчетного вылета диска? С помощью рисунка показано, что величина вылета влияет на расположение центральной оси диска относительно ступицы, следовательно – ее изменение приводит к смещению рулевой оси и изменению параметров поворота руля. Колесо садится глубже при увеличении вылета, и за счет этого колесная база сужается. Соответственно, уменьшая вылет, вы выносите колесо наружу и расширяете колесную базу. Также повышается износ резины при поворотах.
В комплексе все эти изменения приводят к снижению срока эксплуатации автомобиля и безопасности водителя во время вождения. Если вам понравился диск, но его вылет больше штатного, используйте колесные про ставки, если вам, конечно же, удастся их найти. Лучше же использовать диски с той величиной вылета, которая была заложена конструкторами при создании вашей модели авто.
Внимание!

• 1. Диаметр отверстия под ступицу на стальном штампованном диске, на котором не применяются переходные кольца, должен совпадать с рекомендуемым значением (в пределах 0,1 мм).
• 2. Диаметр отверстия под ступицу на литых и кованых дисках может определяться переходным кольцом — пластиковой втулкой. Ее можно подобрать после выбора диска для каждой конкретной модели авто.
• 3. Оригинальные диски завода-изготовителя автомобиля не предусматривают монтажа втулок. Они сразу изготавливаются с нужным диаметром отверстия под ступицу (DIA).

Что такое вылет диска и на что он влияет

Вылет диска – это расстояние от места крепления диска к ступице до вертикальной плоскости колеса. Вылет диска бывает нулевым, положительным или отрицательным. Высчитывается вылет по элементарной формуле: ЕТ=a-b/2 (а — расстояние между внутренней плоскостью и точкой крепления, b – ширина диска).

Отрицательный вылет – плоскость крепления утоплена вглубь диска. Нулевой вылет – крепежная плоскость к ступице находится посередине диска. Положительный вылет – наоборот, место крепления ближе к лицевой плоскости диска.

Обычно при производстве автомобильных дисков используется положительный вылет. Это связано с тем, что колесо необходимо разместить, так что бы оно не задевало крыло автомобиля с одной стороны, а с другой детали подвески. От этого параметра напрямую зависит колесная база автомобиля, а так же ширина покрышек. Автопроизводители рекомендуют изменять это величину не более чем на 5 миллиметров, будь то в положительную или отрицательную сторону.

На что влияет вылет диска

Изменения вылета сразу повлекут за собой изменения в управлении автомобиля. Это связанно с изменением колесной базы. Если, к примеру, вылет уменьшить, то в результате получим более острое управление автомобилем. За счет увеличения колесной базы авто прилипнет к дороге, но может потерять динамику при разгоне, и увеличится расход топлива. Это объясняется тем, что двигателю будет тяжелее передавать крутящий момент на более широкие тяжелые колеса. Если же вылет увеличить то острота управления потеряется, у такого транспортного средства будет меньше сцепления с дорогой, за счет чего оно станет менее устойчивым, можно будет заметить незначительное улучшение динамики при разгоне на прямом участке, так же, скорее всего снизится расход.

Данные модификации изменяют работу подвески из-за чего, и изменяется управление машиной, которое описано выше. При отрицательном вылете образуется дополнительный рычаг на подвеску. Это становится причинной раннего износа шаровых опор, ступичных подшипников, резины, изменение коснутся и работы рулевых механизмов (рейки, тяг, рулевых наконечников) напрямую поменяется выворот. Вылет еще изменяет углы сход/развала, что и влечет за собой неизбежные дополнительные нагрузки, на которые подвеска не была рассчитана инженерами на заводе. При установке дисков с положительным вылетом обычно устанавливают более узкие колеса, что бы они не задевали элементы и механизмы подвески. Это уменьшает пятно контакта колеса, и автомобиль уже не может правильно отрабатывать неровности дорожного полотна.

Игра с изменением вылета диска может дать как позитивные, так и негативные результаты. Да при установке нештатных дисков зачастую преобразуется весь образ автомобиля, он становится привлекательнее, более агрессивно смотрится. Но стоит помнить, что это очень важный параметр, при котором кардинально меняется принцип работы подвески вашего автомобиля. Который влияет на долговечность деталей, резины, расход топлива и нагрузку на двигатель. Придется чаще посещать сервисы для поддержания своего железного друга в безаварийном состоянии. Прежде чем принять какое-либо решение стоит несколько раз обдумать и взвесить все «за» и «против». Если все-таки приняли решение приобрести новые «тапочки» к тому же с другим параметром вылета стоит обратиться с данным вопросом к толковому специалисту. Он поможет вам правильно произвести расчеты и подобрать нужные колеса, при которых изменения заводских расчетов будут допустимы. Потому что красота красотой, а ваша личная безопасность и безопасность других участников дорожного движения, прежде всего.

Вылет колесного диска автомобиля: что это такое

Сейчас довольно модно устанавливать на автомобили нестандартные колеса. Это один из популярнейших методов тюнинга автомобиля. Но прежде чем покупать низкопрофильные колеса, необходимо учесть допустимый вылет колесных дисков. Ведь далеко не каждый диск подойдет под конкретную модель автомобиля. Итак, рассмотрим, как подобрать вылет диска и на что влияет этот параметр.

Содержание статьи

Вылет диска – что это такое

Вылет колесного диска это не выступ части колеса от кузова, а несколько другое понятие понятие.

Стоит отметить: что такое вылет колесного диска, знает не каждый автомобилист. К примеру, некоторые под этой характеристикой определяют размер выступающей части колеса от кузова. Но этот не совсем так.

Возможно вам будет интересно узнать о шинной технологии RunFlat? Подробности читайте в этой статье

Каждый диск имеет привалочную плоскость, то есть место соприкосновения со ступицей. И вылет автомобильного диска – это дистанция между привалочной плоскостью и вертикальной его осью, разделяющей диск на две одинаковые части.

Многие не учитывают этот параметр при выборе колес, чем делают большую ошибку. Ведь это важная геометрическая характеристика данного изделия, которая может существенно влиять не только на качество работы системы подвески (как обычной, так и пневмоподвески), но и на безопасность движения автомобиля. Выбирая новые диски, водители могут часто совершать такие ошибки:

• приобретать изделия, ориентируясь сугубо на красоту их внешнего вида;
• полностью доверять консультантам, которые не всегда оперируют верными данными;
• приобретать колеса без учета их маркировки.

В чем измеряется параметр

Если вам нужно понимать, как узнать вылет диска, все, что нужно знать – его обозначение ET (с немецкого – глубина выдавливания) и формулу расчета:

ET=a-b/2

где, «а» обозначает дистанцию между местом соприкосновения диска со ступицей и его внутренней плоскостью, а «b» – ширину диска соответственно. Что касается того, в чем определяется размер вылета колесных дисков, то расчет делают в миллиметрах.

Виды вылета диска

Произведя расчеты для разных моделей вы можете обнаружить, что есть три ситуации:

• диски с отрицательным вылетом;
• диски с нулевым вылетом;
• положительный вылет диска.

Чем больше вылет, тем более отдалена его вертикальная ось от места крепежа к ступице. Самое частое явление – именно положительная разница вылета дисков, то есть когда ось отдалена от места крепления.

Как часто нужно делать балансировку колес? Узнайте прямо сейчас!

О видах вылета колесных дисков смотрите следующее видео:

На что влияет вылет колесного диска автомобиля

Эта характеристика прямо влияет на колесную базу. Так, изменение вылета диска повлечет за собой либо явление, когда колеса будут выступать за пределы автомобиля, либо, когда они будут спрятаны глубоко внутри. И если не интересоваться, как рассчитать вылет диска, а подбирать колеса без учета этой характеристики, возможны следующие отрицательные последствия:

Каждый производитель имеет свои регламентируемые требования к этому параметру. Более того, регламентируются на вылет диска допустимые отклонения в таблице, ознакомившись с которой, можно понимать, какие колеса можно выбирать.

Крайне важно следовать рекомендациям, которые дает производитель, ведь он до этого делал испытания и знает, какой параметр ЕТ наиболее оптимален для конкретного кузова.

А здесь о том, как можно открутить прикипевший болт https://mytopgear.ru/interesting/raznoe/kak-otkrutit-prikipevshiy-bolt/

Как правильно выбирать диски

Итак, колеса нужно приобретать строго с учетом характеристик, которые указывает производитель. Как правило, допуск составляет до 5 мм, а то и меньше. Но на сегодня на рынке представлено очень много моделей автомобилей со своими характеристиками, поэтому довольно трудно подобрать нужный вариант конкретно для своей машины. Но необходимо не идти на компромисс, а находить нужное решение.

Но все же альтернативный вариант есть. Это проставки для вылета колесных дисков. Данное решение – плоские металлические блины, которые можно поставить между колесом и ступицей. То есть, если заданный параметр несколько отличается от нужного, можно добрать необходимую толщину проставками. Также их используют для расширения колесной базы или если положение или количество отверстий под крепежные болты не совпадает с заданным.

Если вы решили использовать проставки, необходимо найти товар, который будет иметь высочайшее качество. Иначе это может привести к более быстрому выходу из строя некоторых элементов подвески, а то и к серьезной аварии.

Блок 1-9. КОММУНИКАЦИЯ И КУЛЬТУРА

Раздел 1. Руководство по межкультурной коммуникации

Изучение межкультурной коммуникации объединяет два важных типа идей: культурное формирование коммуникативных практик и динамику взаимодействия, возникающую среди культурно сформированных коммуникативных практик. Культурный анализ поднимает общий вопрос: как общение формируется как культурная практика. Когда люди участвуют в общении, какое значение и значение это имеет для них?

Эти общие исследовательские вопросы о культурной природе и значениях коммуникации основаны на точке зрения, согласно которой коммуникация предполагает и составляет социальные реальности; и, кроме того, что по мере того, как люди общаются, они участвуют в метакультурном комментарии, то есть прямо и косвенно говорят о том, кто они, как они связаны друг с другом, как они себя чувствуют, что они делают и как они расположены в природе вещей.Эти опасения по поводу идентичности, отношений, эмоций и действий приведены в отрывке из книги Л. Самовара и др., Приведенной ниже.

Текст 1-9. РАМКИ КОММУНИКАЦИИ И КУЛЬТУРЫ

(на основе межкультурного общения: читатель Ларри А. Самовар, Ричард Э. Портер, Эдвин Р. МакДэниел)

Определение связи

Что такое связь? Что происходит, когда мы общаемся? Отвечая на эти вопросы, мы сначала определим, а затем объясним это явление.

Коммуникация определяется по-разному, и каждое определение обычно отражает цель автора или конкретный контекст. Часто определение длинное и довольно абстрактное, потому что автор пытается включить как можно больше аспектов общения. В некоторых случаях определение является узким и точным, чтобы объяснить определенный тип или случай общения.

Однако при изучении союза культуры и коммуникации краткое, легко понятное определение отвечает интересам всех.Таким образом, для нас коммуникация — это управление сообщениями с целью создания смысла (Griffin, 2005).

Это определение довольно широко, но точно описывает, что происходит в каждом коммуникативном эпизоде. Он не пытается установить, что составляет успешное или неудачное общение, что на самом деле определяется вовлеченными участниками, может варьироваться от одного человека к другому и часто зависит от сценария. Единственные критерии, которые мы придаем общению, — это намеренность и взаимодействие.Другими словами, если общение считается целенаправленным — убеждать, информировать или развлекать — тогда мы общаемся с намерением и достигаем своей цели, только взаимодействуя с кем-то.

Основные конструктивные элементы

Используя определение коммуникации как управление сообщениями с целью создания смысла , давайте теперь рассмотрим восемь основных структурных компонентов, используемых для управления сообщениями и создания смысла.Первый и наиболее очевидный — это (A) отправитель — человек или группа, отправившая сообщение. Отправитель — это кто-то, у кого есть потребность или желание общаться с другими, будь то социальная, рабочая или общественная. Выполняя это желание, отправитель формулирует и передает сообщение по каналу получателю (ам).

(B) Сообщение состоит из информации, которую отправитель желает понять, — данных, используемых для создания смысла. Сообщения, которые могут быть вербальными или невербальными, кодируются и передаются получателю по каналу (C), канал .Канал — это любое средство, обеспечивающее путь для перемещения сообщения от отправителя к получателю. Например, устное сообщение может быть отправлено непосредственно в непосредственном присутствии получателя или через сотовый телефон, конференц-связь или видео на YouTube. Визуальное или невербальное сообщение может быть передано напрямую, например, с помощью улыбки для обозначения удовольствия или посредством фотографии или текста. Сегодня такие веб-сайты, как YouTube, Facebook и MySpace, предоставляют каналы, которые предлагают отправителям средства для связи с миллионами получателей с помощью опосредованных сообщений.

(D) Получатель (и) — это предполагаемый получатель сообщения и место, где создается смысл. Поскольку получатель интерпретирует сообщение и присваивает значение, которое может быть или не совпадать с тем, что предполагал получатель, связь часто характеризуется как на основе приемника . Вы можете отправить другу текстовое сообщение, но по разным причинам, например, из-за отсутствия невербальных сигналов или недостаточного контекста, получатель может (неправильно) интерпретировать сообщение и почувствовать себя оскорбленным.

После интерпретации сообщения и присвоения значения приемник может подготовить (E) ответ . Это любое действие, предпринимаемое получателем в результате того значения, которое он или она придает сообщению. Ответ может быть мягким, например, просто игнорирование провокационного замечания или, в другом случае, физически агрессивный акт насилия.

(F) Компонент обратной связи коммуникации связан с ответом, но не связан с ним. Обратная связь помогает нам оценить эффективность сообщения.Возможно, получатель улыбается или хмурится после расшифровки вашего сообщения. Это дает ключ к пониманию значения, которое получатель придает сообщению, и помогает вам приспособиться к развивающейся ситуации. В зависимости от отзывов вы можете перефразировать или расширить сообщение, чтобы сделать его более ясным, спросить, было ли сообщение понято, или, возможно, даже отказаться от утверждения.

Каждое коммуникативное взаимодействие происходит в пределах (G) физической и контекстной среды . Под физической средой понимается место, где происходит общение, например, класс, кафе, бизнес-офис или салон самолета.Контекстуальная, или социальная, среда более абстрактна и оказывает сильное влияние на используемый стиль общения. Подумайте о различных стилях общения, которые вы используете, когда участвуете в собеседовании, подаете заявку на получение студенческой ссуды, спрашиваете дорогу у незнакомца, посещаете кабинет профессора или извиняетесь за опоздание на встречу с другом. Мы меняем свой коммуникативный стиль в зависимости от случая и получателя — контекстной среды.

(H) Шум , последний компонент связи, касается различных типов помех или отвлекающих факторов, которые мешают каждому событию связи. Физический шум отделен от участников общения и может принимать разные формы, например, два человека разговаривают в задней части класса во время лекции, кто-то громко разговаривает в метро, ​​звуки транспорта, доносящиеся из окна квартиры, или статика на вашем мобильном телефоне.

Шум, присущий людям, участвующим в эпизоде ​​общения, может принимать самые разные формы. Предположим, что во время дневных занятий в пятницу вы обнаружите, что больше концентрируетесь на планах поездки на весенние каникулы, чем на лекции.Возможно, вы в ужасе от того, что узнали, что вашему автомобилю нужна дорогостоящая работа с тормозами, или беспокоитесь о курсовой работе, которую нужно сдать на следующей неделе. Это примеры психологического шума , который может ухудшить ваше понимание общения в классе. Физиологический шум относится к физическому благополучию людей, занятых общением. Если вы придете в класс слишком мало спите, справитесь с насморком или просто почувствуете, что в комнате слишком жарко или холодно, это повлияет на вашу способность в полной мере понимать, что происходит в классе.

Последний тип шума часто возникает во время межкультурного общения и может легко вызвать недопонимание. Для эффективного общения в межкультурном взаимодействии участники должны полагаться на общий язык, что обычно означает, что один или несколько человек не будут использовать свой родной язык. Родное свободное владение вторым языком очень сложно, особенно с учетом невербального поведения. Люди, которые используют другой язык, часто имеют акцент или могут неправильно использовать слово или фразу, что может отрицательно повлиять на понимание сообщения получателем.Этот тип отвлечения внимания, называемый семантическим шумом , также включает жаргон, сленг и специализированную профессиональную терминологию.

В совокупности эти восемь компонентов обеспечивают обзор факторов, которые могут способствовать, формировать или препятствовать общению. Но есть еще один влиятельный фактор, который обычно играет роль в коммуникативных взаимодействиях. Наша культура предоставляет каждому из нас набор стандартов, которые определяют, как, когда, что и даже почему мы общаемся.Однако сначала вы должны понять саму концепцию культуры, чтобы понять, как она влияет на общение.

Что такое культура?

Культура — чрезвычайно популярный и все более часто используемый термин в современном обществе. Такие выражения, как культурных различий, культурное разнообразие, мультикультурализм, корпоративная культура, кросс-культура и другие вариации, постоянно появляются в популярных СМИ.

Культура связана с такими областями, как корпоративное управление, здравоохранение, психология, образование, связи с общественностью, маркетинг и реклама. Мы часто слышим о силах США, действующих в Афганистане, при недостаточном знании и понимании местной культуры. Широкое использование термина культура свидетельствует о возросшем осознании роли, которую он играет в нашей повседневной деятельности. Однако нам редко дают определение того, что составляет культуру или что именно она делает.Этот раздел предоставит эту информацию.

Объяснение культуры

Как и в случае с коммуникацией, термин «культура» был предметом многочисленных и часто сложных абстрактных определений. То, что часто считается одним из самых ранних и легко понятных определений культуры и используется до сих пор, было написано в 1871 году британским антропологом сэром Эдвардом Бернеттом Тайлором, который сказал, что культура — это «то сложное целое, которое включает в себя знания, убеждения, искусство, морали, закона, обычаев и любых других способностей и привычек, приобретенных человеком как членом общества »(« Сэр Эдвард », 2010).

Рут Бенедикт предложила более емкое определение, написав: «Что действительно связывает мужчин, так это их культура — идеи и стандарты, которые у них общие» (1959). Более сложное объяснение было дано Клиффордом Гирцем, который сказал, что культура — это «исторически переданный образец значения, воплощенный в символах, система унаследованных концепций, выраженных в символических формах, с помощью которых люди общаются, сохраняют и развивают свои знания и отношения. к жизни »(1973).Современные определения культуры обычно упоминают общие ценности, взгляды, убеждения, американские или русско-американские. Культурная идентичность может стать особенно заметной во время взаимодействия между людьми из разных культурных групп, такими как пакистанский мусульманин и индус из Индии, которых учили различным ценностям, убеждениям и различным наборам правил социального взаимодействия. Таким образом, культурная идентичность может быть важным фактором в практике межкультурного общения.

РЕДАКЦИЯ: ГЛАВНАЯ ИДЕЯ, ГЛАВНАЯ ТЕМА И ПОДТОМЫ, КОНКРЕТНЫЕ СЛОВА, РАЗЪЯСНЕНИЕ СПЕЦИАЛЬНОЙ ИНФОРМАЦИИ

Инструкция: Это повторные задания, в которых вы должны объединить все навыки, которые вы использовали в предыдущих восьми разделах.Вам нужно будет начать с определения основной идеи, основной темы или основной цели текста. Затем следует задача: сопоставить заголовки с абзацами или разделами и определить, какие разделы относятся к определенным темам. Основываясь на косвенных доказательствах, умозаключениях и лексике — в контексте вам придется изучить конкретную информацию, содержащуюся в тексте.

Задача: Ответьте на следующие вопросы:

· Какова основная тема отрывка?

(1) Различные стили общения.

(2) Недостаточные знания и понимание культуры.

(3) Союз культуры и общения.

(4) Культурная идентичность может быть важным фактором в практике межкультурного общения.

· Как автор относится к разным определениям общения?

· Где в четырех предложениях автор обсуждает лучшее определение культуры?

(A) Культура — это сложное целое, которое включает в себя знания, веру, искусство, мораль, закон, обычаи.

(B) Культура — это идеи и стандарты, общие для людей.

(C) Культура — это исторически переданный образец смысла, воплощенный в символах, система унаследованных концепций, выраженных в символических формах, с помощью которых люди общаются, сохраняют и развивают свои знания и отношения к жизни.

(D) Культура — это обычно разделяемые ценности, взгляды, верования.

Прочтите отрывок: Физический шум отделен от участников общения и может принимать разные формы, например, два человека разговаривают в задней части класса во время лекции, кто-то громко разговаривает в метро, ​​звуки приближающегося транспорта через окно квартиры или помехи на мобильном телефоне.Шум, свойственный людям, участвующим в эпизоде ​​общения, может принимать самые разные формы. Предположим, что во время дневных занятий в пятницу вы обнаружите, что больше концентрируетесь на планах поездки на весенние каникулы, чем на лекции. Возможно, вы в ужасе от того, что узнали, что вашему автомобилю нужна дорогостоящая работа с тормозами, или беспокоитесь о курсовой работе, которую нужно сдать на следующей неделе. Это примеры психологического шума , который может ухудшить ваше понимание общения в классе. Физиологический шум относится к физическому благополучию людей, занятых общением. Если вы придете в класс слишком мало спите, справитесь с насморком или просто почувствуете, что в комнате слишком жарко или холодно, это повлияет на вашу способность в полной мере понимать, что происходит в классе.

7 Упражнений при грыже межпозвоночного диска, которых следует избегать (относится и к выпуклым дискам)

Согласно этой исследовательской статье, наиболее частым источником боли в пояснице у людей является остеохондроз и грыжа межпозвоночного диска в пояснице.[1]

В нашей статье о 7 безопасных упражнениях при грыже межпозвоночного диска мы рассмотрим некоторые из упражнений, которые мы рекомендуем вам попробовать, но в этой статье (ниже) мы перечисляем несколько упражнений при грыже межпозвоночного диска, чтобы избежать , а также некоторые из основных упражнений. не следует делать с грыжей межпозвоночного диска. Обратите внимание, что они также применимы к выпуклому диску.

Общие позы и действия, которые вам следует уменьшить или избегать, включают:

• Чрезмерное сидение (особенно при плохой осанке).[3] [5]
• Наклон вперед (сгибание позвоночника). [2]
• Подъем тяжестей / тяжелых грузов. [6]
• Принимать вещи в плохой форме или на вашей стороне. [5]
• Сон с позвоночником в «согнутом положении». [2] [3]

7 упражнений, которых следует избегать при грыже межпозвонковых дисков и выпуклостях дисков:

# 1: Приседания и скручивания

Это популярное упражнение — одно из худших упражнений для людей с грыжей межпозвоночного диска и радикулитом. Сгибание позвоночника вперед оказывает огромное давление на диски позвоночника.

# 2: Подъем прямых ног

Поднятие ноги может оказать сильное давление на межпозвоночные диски, поэтому этого лучше избегать.

# 3: Приседания

Во время приседания весь вес тела может сместиться на поясницу, создавая слишком большую нагрузку на поясничный отдел позвоночника, что может усугубить грыжу диска.

Рекомендуемая программа:
Полное исправление осанки (с доктором Оливером) — Исправьте осанку передней головы и округлых плеч, улучшите эргономику, избавьтесь от боли и увеличьте подвижность.
Узнать больше

# 4: Растяжка подколенного сухожилия стоя

Эта растяжка создает закругление нижней части спины, что создает нагрузку на межпозвоночные диски в поясничном отделе позвоночника.

# 5: становая тяга

Этого упражнения лучше избегать людям с грыжей межпозвоночного диска, поскольку большой вес может вызвать нагрузку на позвоночник и диски.

# 6: Жим ногами

В упражнении «жим ногами» ноги приближаются к груди и, таким образом, округляют позвоночник, что не подходит для людей с проблемами диска.

# 7: Велоспорт и велоспорт

При езде на велосипеде и велосипеде требуется поза, в которой человек сгорблен вперед, и это не очень хорошо для вас с грыжей межпозвоночного диска.

Что делать вместо этого?

Попробуйте позу кобры — поза вытягивания

Как это помогает — Растяжка Half Cobra помогает отодвинуть материал диска назад к центру межпозвоночного диска, чтобы улучшить заживление. Целью повторного разгибания поясницы является «централизация симптомов», что в основном означает, что боль, которая распространяется по пораженной ноге к стопе, должна возвращаться ближе к нижней части спины, что, в свою очередь, облегчает боль.

Как это делать
— Начните это упражнение, лежа на животе (положение лежа), и медленно подперитесь на локтях, удерживая бедра в контакте с полом.
— Удерживайте позицию упора в течение 10-15 секунд, прежде чем вернуться в положение лежа (лежа лицом вниз).
— Постепенно увеличивайте до удержания конечного положения в течение 30 секунд. Стремитесь сделать 10 повторений этой растяжки.

Рекомендуемая программа:
Полное исправление осанки (с доктором.Оливер)
Исправьте положение передней головы и округлых плеч, избавьтесь от боли и увеличьте подвижность.
Узнать больше Источники:

[1] Амин Р., Андраде Н., Нойман Б. Грыжа поясничного диска. Curr Rev Musculoskelet Med. 2017; 10 (4): 507-516. DOI: 10.1007 / s12178-017-9441-4

[2] Хамфрис С.К., Эк Дж.С. Клиническая оценка и варианты лечения грыжи межпозвоночного диска поясницы. Я семейный врач. 1999, 1 февраля; 59 (3): 575-82, 587-8.

[3] Кумар С., Дансфорд, Кларк. Интеграция доказательств в практику: использование лечения по Маккензи при механической боли в пояснице.J Мультидисциплинарное здравоохранениеc. 2011: 393. DOI: 10.2147 / jmdh.s24733

Специалист по коррекционным упражнениям (NASM-CES), сертифицированный персональный тренер (NASM-CPT), профессиональный танцор

Давным-давно страдающий болезнью Леон нашел уникальные методы облегчения боли, используя естественные методы, включая самомассаж, упражнения / растяжку и осанку. Он основал Backintelligence.com, чтобы дать другим возможность исправить позу и облегчить боль в спине, не выходя из дома.

Соавторы:

Лицензированный мануальный терапевт, DC (владелец клиники Forme, Стони-Крик, Онтарио, L8G 1B9)

Доктор.Шайна Маккуилки окончила Университет Брока в 2004 году со степенью бакалавра кинезиологии (с отличием). Затем Училась D’Youville колледж в Буффало, штат Нью-Йорк и получил ее степень доктора хиропрактики степени в 2008 г. После окончания доктор McQuilkie практикуется в многопрофильной медицинского учреждения, основанного в Гамильтоне, Онтарио набирает опыт лечения различных травм опорно-двигательного аппарата .

Основы // Лаборатория письма Purdue

Цитаты в тексте MLA: основы

Резюме:

Стиль

MLA (Modern Language Association) чаще всего используется для написания статей и ссылок на источники в области гуманитарных и гуманитарных наук.Этот ресурс, обновленный для отражения Справочника MLA (8 ^th ed.), Предлагает примеры для общего формата исследовательских работ MLA, цитат в тексте, сносок / сносок и страницы цитируемых работ.

Рекомендации по отсылке к чужим работам в вашем тексте с использованием стиля MLA описаны в Руководстве MLA и в главе 7 Руководства по стилю MLA . Обе книги содержат обширные примеры, поэтому рекомендуется проконсультироваться с ними, если вы хотите еще больше ознакомиться с руководящими принципами ВНД или если у вас есть конкретный справочный вопрос.

Основные правила цитирования в тексте

В стиле MLA ссылки на чужие работы в вашем тексте выполняются с использованием цитат в скобках . Этот метод включает предоставление соответствующей исходной информации в круглых скобках всякий раз, когда в предложении используется цитата или перефразирование. Обычно самый простой способ сделать это — поместить всю исходную информацию в круглые скобки в конце предложения (то есть непосредственно перед точкой). Однако, как показывают приведенные ниже примеры, есть ситуации, когда имеет смысл поставить скобку в другом месте предложения или даже опустить информацию.

Общие правила

• Информация об источнике, необходимая для цитирования в скобках, зависит (1) от исходного носителя (например, печать, Интернет, DVD) и (2) от записи источника на странице цитируемых работ.
• Любая исходная информация, которую вы предоставляете в тексте, должна соответствовать исходной информации на странице цитируемых работ. В частности, какое бы сигнальное слово или фраза вы ни рассказывали своим читателям в тексте, они должны быть первым, что появляется на левом поле соответствующей записи на странице «Цитированные работы».

Цитирование в тексте: Стиль страницы автора

Формат

MLA следует методу цитирования на странице автора в тексте. Это означает, что фамилия автора и номер (а) страницы, с которой взята цитата или перефразирование, должны быть указаны в тексте, а полная ссылка должна появиться на вашей странице цитируемых работ. Имя автора может фигурировать либо в самом предложении, либо в скобках после цитаты или перефразирования, но номер (а) страницы всегда должен появляться в скобках, а не в тексте вашего предложения.Например:

Вордсворт заявил, что романтическая поэзия отмечена «спонтанным переполнением сильных чувств» (263).

Романтическая поэзия характеризуется «спонтанным переполнением сильных чувств» (Вордсворт 263).

Вордсворт подробно исследовал роль эмоций в творческом процессе (263).

Обе цитаты в приведенных выше примерах (263) и (Вордсворт 263) говорят читателям, что информация в предложении может быть расположена на странице 263 произведения автора по имени Вордсворт.Если читатели хотят получить дополнительную информацию об этом источнике, они могут перейти на страницу «Процитированные произведения», где под именем Вордсворт они найдут следующую информацию:

Вордсворт, Уильям. Лирические баллады . Оксфордский университет, 1967.

Цитирование в тексте печатных источников с известным автором

Для печатных источников, таких как книги, журналы, статьи в научных журналах и газеты, укажите сигнальное слово или фразу (обычно фамилию автора) и номер страницы.Если вы указываете сигнальное слово / фразу в предложении, вам не нужно включать его в цитату в скобках.

Кеннет Берк описал людей как «животных, использующих символы» (3).

Человеческие существа были описаны как «животные, использующие символы» (Burke 3).

Эти примеры должны соответствовать записи, начинающейся с Burke, которая будет первым, что появится на левом поле записи на странице Works Cited:

Берк, Кеннет. Язык как символическое действие: очерки жизни, литературы и метода . Калифорнийский университет Press, 1966.

Цитирование в печатных источниках корпоративного автора

Если у источника есть корпоративный автор, допустимо использовать название корпорации с последующим номером страницы для цитирования в тексте. Вы также должны использовать сокращения (например, nat’l для национального языка), где это уместно, чтобы не прерывать процесс чтения слишком длинными цитатами в скобках.

Цитирование в тексте печатных источников без известного автора

Если у источника нет известного автора, используйте сокращенное название работы вместо имени автора. Поместите заголовок в кавычки, если это короткое произведение (например, статья), или выделите его курсивом, если это более длинное произведение (например, пьесы, книги, телешоу, целые веб-сайты), и укажите номер страницы, если он доступен.

Мы видим так много горячих точек глобального потепления в Северной Америке, вероятно, потому, что в этом регионе «более легкодоступные климатические данные и более комплексные программы для мониторинга и изучения изменений окружающей среды.. . »(« Влияние глобального потепления »).

В этом примере, поскольку читатель не знает автора статьи, сокращенное название появляется в скобках, а полное название статьи появляется первым на левом поле соответствующей записи на странице цитируемых работ. . Таким образом, автор включает заголовок в кавычки как сигнальную фразу в цитате в скобках, чтобы привести читателя непосредственно к источнику на странице цитируемых работ. Запись процитированных работ выглядит следующим образом:

«Влияние глобального потепления на Северную Америку.» Global Warming: Early Signs . 1999. www.climatehotmap.org/. Проверено 23 марта 2009 г.

.

Цитаты в скобках и страницы с цитированием работ, используемые вместе, позволяют читателям узнать, с какими источниками вы обращались при написании эссе, чтобы они могли либо проверить вашу интерпретацию источников, либо использовать их в своей научной работе.

Авторское цитирование классических и литературных произведений, многократных изданий

Номера страниц требуются всегда, но дополнительная информация о цитировании может помочь литературоведам, у которых может быть другое издание классического произведения, такого как « Коммунистический манифест » Маркса и Энгельса.В таких случаях укажите номер страницы вашего издания (конечно, убедитесь, что издание указано на странице цитируемых работ), затем поставьте точку с запятой, а затем соответствующие сокращения для тома (том), книги (bk.), часть (pt.), глава (ch.), раздел (sec.) или абзац (par.). Например:

Маркс и Энгельс описали историю человечества как отмеченную классовой борьбой (79; гл. 1).

Страничное цитирование авторов произведений в антологии, периодическом издании или сборнике

Когда вы цитируете работу, которая появляется в более крупном источнике (например, статья в периодическом издании или эссе в сборнике), цитируйте автора внутреннего источника (т.е., статья или эссе). Например, чтобы процитировать статью Альберта Эйнштейна «Краткий очерк теории относительности», опубликованную в журнале «Nature » в журнале «» в 1921 году, можно написать что-то вроде этого:

Теоретические основы теории относительности восходят к более ранним работам Фарадея и Максвелла (Эйнштейн 782).

См. Также нашу страницу о документации периодических изданий в цитируемых работах.

Цитирующие авторы с одинаковыми фамилиями

Иногда требуется дополнительная информация, чтобы определить источник, из которого взято цитата.Например, если у двух или более авторов одинаковая фамилия, укажите первые инициалы обоих авторов (или даже полное имя авторов, если инициалы разных авторов совпадают) в вашей цитате. Например:

Хотя некоторые специалисты по медицинской этике заявляют, что клонирование приведет к появлению детей-дизайнеров (Р. Миллер 12), другие отмечают, что преимущества медицинских исследований перевешивают это соображение (А. Миллер 46).

Цитирование работы нескольких авторов

Для источника с двумя авторами укажите фамилии авторов в тексте или в скобках для цитирования:

Бест и Маркус утверждают, что следует читать текст по тому, что он говорит на его поверхности, а не искать какой-то скрытый смысл (9).

Авторы утверждают, что поверхностное чтение рассматривает то, что «очевидно, ощутимо, постижимо в текстах» (Бест и Маркус 9).

Соответствующие произведения Процитированная запись:

Бест, Дэвид и Шэрон Маркус. «Поверхностное чтение: введение». Представления , т. 108, нет. 1, осень 2009 г., стр. 1-21. JSTOR, DOI: 10.1525 / rep.2009.108.1.1

Для источника с тремя или более авторами укажите только фамилию первого автора и замените дополнительные имена на et al.

Согласно Franck et al., «Текущая сельскохозяйственная политика в США способствует ухудшению здоровья американцев» (327).

Авторы утверждают, что одной из причин ожирения в США являются государственные субсидии фермерам (Franck et al. 327).

Соответствующие произведения Процитированная запись:

Франк, Кэролайн и др. «Сельскохозяйственные субсидии и американская эпидемия ожирения». Американский журнал профилактической медицины , т. 45, нет. 3 сентября2013, с. 327-333.

Цитирование нескольких произведений одного автора

Если вы цитируете более одной работы автора, включите сокращенное название конкретной работы, из которой вы цитируете, чтобы отличать ее от других. Краткие названия книг ставьте курсивом, а короткие названия статей — в кавычки.

Цитирование двух статей одного автора :

Lightenor утверждал, что компьютеры не являются полезными инструментами для маленьких детей («Too Soon» 38), хотя он признал в другом месте, что раннее знакомство с компьютерными играми действительно приводит к лучшему развитию мелкой моторики у ребенка на втором и третьем году жизни («Hand -Развитие глаз »17).

Цитирование двух книг одного автора :

Мюррей утверждает, что письмо — это «процесс», который «зависит от нашего стиля мышления» ( Write to Learn 6). Кроме того, Мюррей утверждает, что цель письма — «перенести идеи и информацию из разума одного человека в разум другого» ( A Writer Teaches Writing 3).

Кроме того, если имя автора не упоминается в предложении, отформатируйте вашу цитату, указав имя автора, за которым следует запятая, за которым следует сокращенное название работы и, при необходимости, номер (а) страницы:

Визуальные исследования, поскольку это такая новая дисциплина, могут быть «слишком легкими» (Элкинс, «Визуальные исследования» 63).

Цитирование многотомных работ

Если вы цитируете разные тома многотомного произведения, всегда указывайте номер тома с двоеточием. Поставьте пробел после двоеточия и укажите номер (а) страницы. (Если вы цитируете только один том, указывайте только номер страницы в скобках.)

. . . как писал Квинтилиан в Institutio Oratoria (1: 14-17).

Цитирование Библии

В вашей первой цитате в скобках вы хотите четко указать, какую Библию вы используете (и подчеркните или выделите название курсивом), поскольку каждая версия отличается своим переводом, за которым следует книга (не выделять курсивом и не подчеркивать), глава и стих. .Например:

Иезекииль увидел «что-то вроде четырех животных», каждое с лицами человека, льва, быка и орла ( Библия Нового Иерусалима, , Иез. 1.5-10).

Если в будущих ссылках используется то же издание Библии, которое вы используете, укажите только книгу, главу и стих в скобках:

Иоанн Патмосский повторяет этот отрывок, описывая свое видение (Откр. 4.6-8).

Со ссылкой на косвенные источники

Иногда вам, возможно, придется использовать косвенный источник.Косвенный источник — это источник, цитируемый в другом источнике. Для таких косвенных цитат используйте «qtd. In», чтобы указать источник, с которым вы действительно консультировались. Например:

Равитч утверждает, что средние школы вынуждены действовать как «центры социальных услуг, и они не справляются с этим хорошо» (qtd. В Weisman 259).

Обратите внимание, что в большинстве случаев ответственный исследователь будет пытаться найти первоисточник, а не ссылаться на косвенный источник.

Цитирование стенограмм, пьес или сценариев

Источники, которые принимают форму диалога с участием двух или более участников, имеют особые правила цитирования и цитирования.Каждая строка диалога должна начинаться с имени говорящего, написанного заглавными буквами и с отступом в полдюйма. После имени следует точка (например, JAMES.). После точки напишите диалог. Каждая следующая строка после первой должна иметь дополнительный отступ. Когда другой человек начинает говорить, начинайте новую строку с имени этого человека с отступом всего в полдюйма. Повторяйте этот шаблон каждый раз при смене динамика. Вы можете включить в цитату указания этапа, если они есть в исходном источнике.

В заключение укажите в скобках, где найти отрывок в источнике. Обычно автор и название источника могут быть указаны в сигнальной фразе перед цитированием отрывка, поэтому заключительная скобка часто будет просто содержать информацию о местоположении, такую ​​как номера страниц или индикаторы действия / сцены.

Вот пример из книги О’Нила «Ледяной человек».

Алкоголь впервые появляется в пьесе О’Нила. В самой первой сцене персонажи О’Нила рассматривают алкоголь как панацею от своих болезней:

ВИЛЛИ.(Умоляюще) Дай мне выпить, Рокки. Гарри сказал, что все в порядке. Боже, мне нужно выпить.

РОКИ. Ден возьми это. Это прямо у тебя под носом.

ВИЛЛИ. (Жадно) Спасибо. (Он берет бутылку обеими трясущимися руками, подносит ее к губам и большими глотками глотает виски.) (1.1)

Цитирование непечатных материалов или источников в Интернете

По мере того, как в Интернете публикуется все больше и больше научных работ, вам, возможно, придется цитировать источники, которые вы нашли в цифровой среде.Хотя многие источники в Интернете не следует использовать для научной работы (см. Ресурс OWL Evaluating Sources of Information ), некоторые источники в Интернете вполне приемлемы для исследования. При создании цитирования в тексте для электронных, кино- или Интернет-источников помните, что ваша цитата должна ссылаться на источник на вашей странице «Процитированные произведения».

Иногда авторы не понимают, как создавать цитаты в скобках для электронных источников из-за отсутствия номеров страниц.Однако такие записи часто не требуют номера страницы в скобках. Для электронных и Интернет-источников соблюдайте следующие правила:

• Включите в текст первый элемент, который появляется в записи процитированной работы, который соответствует цитированию (например, имя автора, название статьи, название веб-сайта, название фильма).
• Не указывайте номера абзацев или страниц на основе функции предварительного просмотра вашего веб-браузера.
• Если вы не должны указать имя веб-сайта в сигнальной фразе, чтобы направить читателя к соответствующей записи, не включайте URL-адреса в текст.Предоставляйте только частичные URL-адреса, например, когда имя сайта включает, например, доменное имя, например CNN.com или Forbes.com, , вместо того, чтобы писать http://www.cnn.com или http : //www.forbes.com.

Прочие непечатные источники

Два типа непечатных источников, с которыми вы можете столкнуться, — это фильмы и лекции / презентации:

В фильме « Fitzcarraldo» Вернера Херцога «» снимался давний партнер Херцога по фильму Клаус Кински. Во время съемок Fitzcarraldo Герцог и Кински часто конфликтовали, но их взрывные отношения способствовали созданию запоминающегося и влиятельного фильма.

Во время презентации Джейн Йейтс заявила, что изобретение и предварительная подготовка — это области риторики, требующие большего внимания.

В двух вышеприведенных примерах «Herzog» (режиссер фильма) и «Yates» (презентация) ведут читателя к первому элементу соответствующей записи каждой цитаты на странице «Процитированные произведения»:

Херцог, Вернер, реж. Фицкарральдо . Perf. Клаус Кински. Filmverlag der Autoren, 1982.

Йейтс, Джейн. «Изобретение риторики и композиции.»Устраненные пробелы: будущая работа в области риторики и композиции», СССС, Палмер Хаус Хилтон, 2002. Адрес.

Электронные источники

Электронные источники могут включать веб-страницы и онлайн-новости или журнальные статьи:

Один онлайн-кинокритик заявил, что Fitzcarraldo «стал известен своей почти полной неудачей и множеством препятствий» (Тейлор, «Фитцкарральдо»).

К Purdue OWL обращаются миллионы пользователей каждый год. Его «Руководство по форматированию и стилю MLA» — один из самых популярных ресурсов.

В первом примере (статья в онлайн-журнале) автор решил не включать имя автора в текст; однако в цитируемых произведениях появляются две записи одного и того же автора. Таким образом, автор включает как фамилию автора, так и название статьи в цитату в скобках, чтобы читатель мог перейти к соответствующей записи на странице «Процитированные произведения» (см. Ниже).

Во втором примере (веб-страница) цитирование в скобках не требуется, поскольку на странице не указан автор, а заголовок статьи «Форматирование и стиль MLA» используется в качестве сигнальной фразы в предложении. .Если название статьи не было названо в предложении, сокращенная версия появится в скобках в конце предложения. Обе соответствующие записи с цитированием произведений следующие:

Тейлор, Рамси. «Фицкарральдо». Slant , 13 июня 2003 г., www.slantmagazine.com/film/review/fitzcarraldo/. По состоянию на 29 сентября 2009 г.

«Руководство по форматированию и стилю MLA». The Purdue OWL , 2 августа 2016 г., owl.english.purdue.edu/owl/resource/747/01/. По состоянию на 2 апреля 2018 г.

Несколько ссылок

Чтобы указать несколько источников в одной ссылке в скобках, разделите цитаты точкой с запятой:

. . . как обсуждалось в другом месте (Burke 3; Dewey 21).

Источники СМИ, привязанные ко времени

При создании цитат в тексте для мультимедийных материалов, которые имеют время выполнения, например фильмов или подкастов, укажите диапазон часов, минут и секунд, на которые вы планируете ссылаться. Например: (00: 02: 15-00: 02: 35).

Когда цитирование не требуется

Здравый смысл и этика должны определять вашу потребность в документировании источников.Вам не нужно указывать источники знакомых пословиц, известных цитат или общеизвестных сведений (например, ожидается, что граждане США знают, что Джордж Вашингтон был первым президентом). Помните, что цитирование источников — это риторическая задача, которая может варьироваться в зависимости от вашей аудитории. Например, если вы пишете для экспертной аудитории научного журнала, вам, возможно, придется иметь дело с ожиданиями того, что составляет «общие знания», которые отличаются от общепринятых норм.

Другие источники

Справочник MLA описывает, как цитировать много разных авторов и создателей контента.Однако иногда вы можете столкнуться с категорией источников или авторов, которые в руководстве не описаны, поэтому выбор наилучшего способа действий может быть неясным.

В этих случаях обычно приемлемо применять общие принципы цитирования MLA к новому типу источников последовательным и разумным образом. Хороший способ сделать это — просто использовать стандартные инструкции MLA для типа источника, который похож на источник, который вы хотите процитировать.

Вы также можете проверить, не предоставила ли сторонняя организация инструкции по цитированию такого рода источников.Например, колледж Norquest предоставляет рекомендации по цитированию старейшин коренных народов и хранителей знаний Knowledge — категории авторов, которых нет в Руководстве MLA Handbook . Однако в подобных случаях рекомендуется спросить своего инструктора или руководителя, могут ли возникнуть проблемы с использованием сторонних рекомендаций по цитированию.

SAAWR: Самодоступный ресурс по академическому письму

В этой теме основное внимание уделяется тому, как сформулировать цель вашего исследования и вопросы исследования, когда вы продолжаете представлять свой собственный проект.Проверьте свое понимание темы, выполнив упражнения с самопроверкой на следующей вкладке.

---

С указанием цели исследования

После того, как пробел в исследованиях был выявлен, пора автору представить предлагаемое исследование. Обычно это делается путем изложения общей цели исследования или объяснения того, что делается для устранения пробелов в исследовании.

Примеры:

Вот несколько примеров « заявлений о целях », найденных в исследовательских статьях и предложениях:

1. В этом исследовании мы предлагаем и проиллюстрировали структуру для высокочастотной оценки условий ведения бизнеса (Aruoba, Diebold, & Scotti, 2008) (Business).
2. Данное исследование преследует двоякую цель. Наша первая мотивация — предложить новую аналитическую стратегию для явного учета эндогенности любой меры адаптации к климату. Наша вторая мотивация — оценить, в какой степени адаптация моделирования явно влияет на частичные эффекты климатических атрибутов (Chatzopoulos & Lippert, 2015) (Economics).
3. Этот документ направлен на то, чтобы предложить новый взгляд на влияние зеленых технологий и инноваций на SCM ( ссылки ), чтобы достичь лучшего понимания стратегий и политики, разработанных для решения возникающих проблем в… (Cosimato & Troisi, 2015) (Экономика).

На каком языке авторы объявляют цель своего обучения?

---

Вопросы для исследования

Как и в случае с большинством журнальных статей, за заявлением цели часто следует формулировка так называемых исследовательских вопросов (RQ) — заявлений (1-5) в форме вопросов, которые позволяют автору, чтобы определить фокус исследования и зафиксировать конкретные (и новые!) моменты, требующие изучения.Формулирование RQ часто считается одним из ключевых начальных шагов исследовательского проекта, шагом, который будет направлять исследовательский процесс. Однако они могут корректироваться по мере развития проекта и появления новых, часто неожиданных результатов.

Написание эффективных RQ может стать проблемой для начинающих исследователей. RQ должны быть узкими и достаточно конкретными, чтобы за них можно было отвечать в текущих условиях. Если они слишком общие или сложные (например, «Как технологии влияют на модели голосования российских граждан?»), RQ могут дезориентировать автора относительно того, в чем фокус исследования, с чего начать исследование, какие методы и процедуры использовать, и как интерпретировать результаты.На такие вопросы, возможно, никогда не удастся найти ответы, поскольку будет довольно сложно провести соответствующее исследование без предварительного определения того, какая технология подразумевается, какой период времени задействован, о каком проценте российских избирателей мы думаем, как получить доступ к голосованию. данные и т. д.?

Примеры:

Выписка 1

Целью данного исследования является изучение того, как использование конкретных текстовых переменных может способствовать различному восприятию говорящего на англоязычном CMC.Я также хочу изучить возможность того, что текстовые подсказки могут способствовать восприятию других личных характеристик, таких как раса, использование Интернета и уровень образования. С этой целью в данном исследовании будут рассмотрены следующие исследовательские вопросы:

• Как испытуемые воспринимают возраст, пол и другие характеристики говорящих в соответствии со стандартными или нестандартными орфографическими особенностями?
• Некоторые орфографические особенности более заметны, чем другие?
• Имеет ли значение предполагаемый возраст или пол говорящего для восприятия субъектами вариаций текста? (LIN.G1.06.2, MICUSP) (Прикладная лингвистика)

Экстракт 2

Мы также сочли полезным изучить, какая разница может зависеть от уровня владения писателем. Следовательно, вопросы нашего исследования были следующими: 1) Какие виды неуправляемой обратной связи на английском языке дают студенты тайваньских университетов в интерактивном режиме на английские сочинения неизвестных коллег с помощью ресурса Web 2.0? 2) Их отзывы различаются в зависимости от уровня владения письмом, демонстрируемого в композициях? (Chwo, 2015) (Прикладная лингвистика)

Выписка 3

В частности, исследование сфокусировано на следующих исследовательских вопросах: 1) Как студенты второго уровня участвуют в процессе совместного написания текста с помощью веб-инструментов обработки текста? 2) Какова природа группового участия в совместном письме через Интернет? (Кесслер и др., 2012) (Прикладная лингвистика).

Если вы определили пробел в исследовании на данном этапе, как бы вы сформулировали цель своего исследования и начальные вопросы исследования?

6 безопасных упражнений и чего следует избегать

Легкие упражнения, растяжки и упражнения могут помочь облегчить боль при грыже межпозвоночного диска. Упражнения также могут укрепить и улучшить гибкость позвоночника, шеи и спины.

Грыжа межпозвоночного диска, или его соскальзывание, или разрыв диска, возникает, когда часть мягкого желе в центре диска выскальзывает за жесткую поверхность.Это может быть очень болезненным и может вызывать:

• боль в спине
• боль в шее
• стреляющую боль в руке
• покалывание, онемение или слабость в ноге или стопе
• покалывание, онемение или слабость в одной руке

Людям с грыжей межпозвоночного диска обычно не требуется хирургическое вмешательство. Врачи часто рекомендуют физиотерапию для лечения симптомов грыжи межпозвоночного диска.

Грыжа может образоваться в любом диске позвоночника, включая шею, но чаще всего это происходит в нижней части спины.В зависимости от того, где находится грыжа межпозвоночного диска, могут помочь различные упражнения.

В этой статье будут рассмотрены некоторые упражнения, которые могут облегчить боль, ускорить выздоровление и предотвратить рецидив грыжи межпозвоночного диска.

Упражнения и физиотерапия часто являются важными частями восстановления после грыжи межпозвоночного диска. После грыжи межпозвоночного диска врач обычно рекомендует несколько дней отдыха.

Мягкие упражнения и упражнения укрепят мышцы, поддерживающие позвоночник, и уменьшат давление на позвоночник.Они также будут способствовать гибкости позвоночника и могут помочь снизить риск рецидива грыжи межпозвоночного диска.

Врач может посоветовать начать с малого и постепенно повышать уровень активности. Они обсудят конкретные упражнения, которые человек должен и не должен выполнять в период восстановления.

К мягким действиям, которые могут помочь при грыже межпозвоночного диска, относятся:

• йога
• плавание
• ходьба
• езда на велосипеде

Выполняйте все упражнения медленно и под контролем, особенно при сгибании или подъеме.Упражнения не должны повредить. Если человек чувствует боль, ему следует прекратить выполнение упражнений и поговорить со своим врачом.

Ниже мы обсудим упражнения, которые могут помочь при боли при грыже межпозвоночного диска в шее и спине.

Боль в шее является обычным явлением после смещения диска. Давление на нервы шеи может вызвать боль в мышцах шеи и плеч. Это также может вызвать стреляющую боль в руке.

Следующее упражнение может помочь облегчить боль в шее, вызванную смещением диска в верхней части позвоночника или шеи:

1.Растягивание шеи

Чтобы уменьшить боль и давление при грыже межпозвоночного диска около шеи, люди могут попробовать следующее упражнение:

1. Сядьте прямо на стуле и переместите подбородок к груди, затем спиной к подголовнику, растягивая шею.
2. Переместите левое ухо к левому плечу, затем правое ухо к правому плечу.
3. Повторите этот узор несколько раз.

У тех, у кого соскользнул диск в нижней части позвоночника, укрепление мышц подколенного сухожилия может помочь лучше поддерживать ядро ​​и спину.Попробуйте выполнить следующие упражнения на растяжку подколенного сухожилия:

2. Растяжка на стуле

Для легкого растяжения подколенного сухожилия сидя:

1. Сядьте на стул, поставив одну ногу на пол, а другую вытяните прямо, пятка должна быть на полу. пол.
2. Выпрямите спину и наклонитесь вперед через вытянутую ногу, пока не появится растяжка вдоль задней части верхней части бедра.
3. Удерживайте это положение 15–30 секунд.
4. Поменяйте ноги и повторите несколько раз.

3.Растяжка подколенного сухожилия полотенцем

Для более глубокого растяжения подколенного сухожилия попробуйте следующее:

1. Лягте на коврик для йоги, подняв одну ногу в воздух.
2. Оберните полотенце вокруг ступни ноги в воздухе.
3. Удерживая полотенце, потяните ногу к телу.
4. Удерживайте 15–30 секунд.
5. Поменяйте ноги и повторите несколько раз.

Следующие ниже упражнения помогут облегчить боль в пояснице, укрепив мышцы спины. Это обеспечит дополнительную поддержку и поможет предотвратить будущие травмы.

4. Растяжка при сгибании спины

Упражнения на сгибание спины растягивают позвоночник и мышцы спины. Посоветуйтесь с врачом перед выполнением этих упражнений после травмы спины. Чтобы выполнить растяжку со сгибанием спины:

1. Лягте на спину и прижмите оба колена к груди.
2. В то же время двигайте головой вперед, пока не почувствуете комфортное растяжение средней и нижней части спины.
3. Повторите это несколько раз.

5. Растяжка от колена к груди

Растяжка от колена к груди задействует мышцы каждой стороны тела отдельно для более мягкой растяжки.Попробуйте сделать следующее:

• Лягте на спину, согнув колени и обе пятки на полу.
• Положите обе руки за одно колено и потяните его к груди.
• Поменяйте ноги и повторите несколько раз.

6. Растяжение грушевидной мышцы

Грушевидная мышца — это небольшая мышца, расположенная глубоко в ягодицах. Чтобы растянуть эту мышцу:

• Лягте на спину, согнув колени и обе пятки на полу.
• Скрестите одну ногу над другой, положив лодыжку на согнутое колено.
• Осторожно потяните скрещенное колено к груди, пока ягодицы не растянутся.
• Повторить с обеих сторон.

Человек может получить грыжу межпозвоночного диска в результате подъема тяжестей, внезапного давления на спину или повторяющихся физических нагрузок. Людям с грыжей межпозвоночного диска следует избегать физических нагрузок во время восстановления.

Людям следует избегать всех упражнений, которые вызывают боль или создают ощущение, что они усиливают боль. Избегайте упражнений для подколенного сухожилия при ишиасе.

Люди могут захотеть избежать нагрузок, связанных с нагрузкой, например бега трусцой или боевых искусств. Это может вызвать сотрясение позвоночника.

Начать с малого и постепенно переходить к более интенсивным упражнениям — самый безопасный способ уменьшить симптомы. Тем не менее, раннее начало упражнений и растяжек также может помочь улучшить результат.

Человек должен поговорить с врачом о том, какой режим упражнений лучше всего подходит для его конкретных потребностей.

Выполнение легких упражнений и растяжек может помочь облегчить боль и давление при грыже или смещении межпозвоночного диска.Укрепление мышц спины и подколенного сухожилия может снизить давление на позвоночник, чтобы предотвратить боль и рецидивы.

Всегда консультируйтесь с врачом перед выполнением каких-либо упражнений, чтобы убедиться, что они не повредят спину и не вызовут дальнейшую боль. Врач может порекомендовать лучшие упражнения для каждого человека в зависимости от того, на каком диске грыжа.

Границы | Влияние слуховой информации на визуальную адаптацию к размеру

Введение

Люди полагаются на визуальную информацию, чтобы создать представление об окружающей среде.Восприятие размера является важной характеристикой для построения этого представления, но, как и другие функции, оно может быть подвержено ошибочному восприятию из-за наличия нескольких мультисенсорных данных. Восприятие размера зависит от нескольких факторов: пространственного контекста (Leibowitz et al., 1969; Aglioti et al., 1995; Haffenden et al., 2001; Konkle, Oliva, 2012), вергенции (Bradshaw et al., 1996; Arnold et al. ., 2008) и визуальной адаптации (Blakemore and Sutton, 1969; Pooresmaeili et al., 2013), что приводит к неправильному восприятию физических размеров.В этой работе мы исследуем влияние адаптации на восприятие размера.

Адаптация — это поведенческий метод, используемый для исследования гибкости нервных реакций на конкретную сенсорную стимуляцию (см. Обзор в Thompson and Burr, 2009). Например, длительное предъявление стимула (адаптера) постоянного размера может повлиять на размер следующей цели, представленной в той же части пространства. Если адаптер больше, чем цель, последняя будет восприниматься меньше, чем ее физический размер, и наоборот, если адаптация выполняется с небольшим стимулом, цель будет восприниматься больше.Этот процесс называется адаптацией к размеру или последействием размера (Pooresmaeili et al., 2013).

Визуальное восприятие не только зависит от визуальной информации, но также может быть значительно изменено другими сенсорными модальностями даже на ранних стадиях обработки (обзор см. В Shams and Kim, 2010). Слуховая или тактильная информация оказывает влияние на несколько зрительных задач, таких как задача визуального обнаружения (Frassinetti et al., 2002; Bolognini et al., 2005), контрастная чувствительность (Tanaka et al., 2005; Lippert et al., 2007) и восприятие движения (Meyer, Wuerger, 2001; Hidaka et al., 2009; Teramoto et al., 2010). Другой пример такого взаимодействия между модальностями — иллюзия подпрыгивания (Sekuler et al., 1997). Когда два идентичных объекта движутся по диагонали двухмерного дисплея, можно увидеть, как они подпрыгивают друг от друга или пересекают поток. Однако, когда два объекта совпадают и одновременно раздается короткий звук, визуальное восприятие движения смещается в сторону отскока.Причина этого переключения восприятия не ясна, но это явление также может происходить с подсознательными звуками, что указывает на уровень восприятия обработки (Dufour et al., 2008).

Адаптация также может передаваться между различными сенсорными модальностями, что приводит к кросс-модальным последствиям с помощью визуальной / тактильной двигательной адаптации (Konkle et al., 2009), вестибулярной / проприоцептивной двигательной адаптации (Cuturi and Macneilage, 2014) и визуальной / слуховой адаптация к глубинному движению (Китагава и Итихара, 2002).

Точно так же слух может влиять на восприятие размера, показывая кросс-модальные синестетические ассоциации. Свидетельства такого взаимодействия между звуковыми частотами и визуальным размером показывают, что нерелевантные звуки могут влиять на скорость, с которой участники оценивают размер визуальных стимулов (Gallace and Spence, 2006; Parise and Spence, 2009). Takeshima и Gyoba (2013) проверили, какие аспекты между интенсивностью звука, временными окнами аудиовизуального взаимодействия и эксцентриситетом визуального стимула могут быть вовлечены во влияние слуховых стимулов на визуальное восприятие размера.Они обнаружили, что звуковые стимулы высокой интенсивности увеличивают воспринимаемый размер объекта и что это смещение ограничено узким временным окном (от -100 до +100 мс), и что этот эффект был сильнее в периферическом поле зрения.

На сегодняшний день нет исследований, изучающих, присутствуют ли аналогичные ассоциации для интеграции между зрением и слухом в отношении последействия размера. Здесь мы исследовали этот момент, проверив влияние слуховых сигналов на последействие визуального размера.

Мы использовали ту же парадигму адаптации размера, что и Pooresmaeili et al. (2013). Участники должны были выполнить задачу распознавания размера в трех экспериментальных условиях: только визуальный, визуальный звук с частотой 100 Гц и визуальный звук с частотой 9000 Гц. Участники должны были судить, какой из двух стимулов был больше. Зрительные стимулы предъявлялись на периферии поля зрения. В основном эксперименте звуковой раздражитель действовал одновременно с тестовым стимулом. Для всех условий мы повторили задачу, предъявив адаптер (вдвое больше эталонного стимула) перед тестовым стимулом.Таким образом, у нас было конгруэнтное и неконгруэнтное состояние, то есть высокий тон и адаптация облегчили бы или увеличили эффект, то есть тестовый стимул будет восприниматься как меньший, тогда как низкий тон уменьшит эффект, вызванный адаптацией. Мы также проводим контрольный эксперимент с сокращенной выборкой участников, у которых была временная задержка между тестовым и слуховым стимулами. Мы хотели проверить, модулируется ли эффект асинхронностью начала стимула.

Перед заданием на распознавание размера участники участвовали в задании «послушать и нарисовать», в котором они слушали звуки разной частоты и должны были нарисовать на экране круг, размер которого соответствовал размеру представленного звука.

Мы предположили, что в задаче «послушай и нарисуй» участники естественным образом сопоставят высокую частоту с малым размером и низкую частоту с большим размером. В задаче распознавания размера мы ожидали увеличения эффекта последействия в состоянии высокого тона и уменьшения эффекта последействия в состоянии низкого тона по сравнению с условием только визуального восприятия. Наши результаты подтверждают нашу гипотезу: низкочастотный звук уменьшал эффект зрительной адаптации, в то время как высокочастотный звук имел противоположный эффект.

Материалы и методы

Участников

Шестнадцать здоровых взрослых (восемь мужчин; средний возраст 25 лет, SD = 3) с нормальным зрением или зрением с поправкой на нормальное были набраны для участия в нашем эксперименте. Все участники дали письменное информированное согласие перед началом теста. Исследование было одобрено этическим комитетом местной службы здравоохранения (Comitato Etico, ASL 3, Genova).

Аппараты и стимулы

Для задачи прослушивания и рисования звуки были сгенерированы с помощью программного обеспечения Audacity (http: // audacity.sourceforge.net/). Мы использовали пять звуков с разной высотой тона: 100, 500, 1000, 5000 и 9000 Гц. Продолжительность слухового раздражителя составляла 500 мс. Визуальные стимулы генерировались в MATLAB с использованием расширений версии Psychophysics Toolbox. Монитор, на котором участники должны были рисовать, представлял собой 19-дюймовый цветной ЖК-монитор (разрешение 1280 × 1024).

Для задачи распознавания размера стимулы отображались на мониторе Barco (разрешение 1280 × 1024, что соответствует 41 ° × 31,2 ° с расстояния просмотра объекта 57 см с частотой обновления 100 Гц).

В задании на различение размеров зрительными стимулами были стимулы Крейка-О’Брайена-Корнсвита. Стимулы были построены с помощью высокочастотных гауссовых фильтров (с 50% отсечкой при пространственной частоте 0,5 цикла / °), с преимуществом, вызывающим локализованную активацию зрительной коры, ограниченную их краями (Perna et al., 2005; Boyaci et al., 2007; Pooresmaeili et al., 2013). Все зрительные стимулы отображались с эксцентриситетом 10 °. Тестовый стимул всегда представлялся в левой части экрана, тогда как эталонный стимул представлялся с таким же эксцентриситетом в правой части.Адаптерный стимул всегда был центрирован с тем же эксцентриситетом, что и тестовый стимул. Размер адаптера и эталонных стимулов оставался постоянным и составлял 10 ° и 5 ° соответственно. Размер тестового стимула определялся QUEST (Watson and Pelli, 1983), адаптивным алгоритмом, который на основе текущей оценки участника оценивает наилучшее значение стимула, которое будет представлено в последующем испытании. Диапазон изменения тестового стимула был в 0,5–1,5 раза больше размера эталонного стимула.Поэтому физический размер тестового стимула всегда был меньше адаптера. Тестовый и эталонный стимулы предъявлялись в течение 500 мс, в то время как адаптер длился 10 с с добавлением 6 с. Для слуховых условий мы использовали два звука, использованных в предыдущем задании: самый низкий тон (100 Гц) и самый высокий тон (9000 Гц).

Во всех задачах звук был слышен через наушники с шумоподавлением (Bose ^® QuietComfort 25 Acoustic Noise Canceling Headphones).

Процедура

Сначала каждый участник выполнил задание «послушать и нарисовать».Участник сел перед экраном, и его попросили нарисовать круг размером с звук, который он слышал, нажав левую кнопку мыши (рис. 1B). Участники выполнили 25 попыток по 5 повторений на каждый уровень.

Рис. 1. (A) Процедура парадигмы адаптации размера: первая фаза началась с серого экрана и точки фиксации в центре экрана, затем были представлены тестовый стимул и эталонный стимул. Одновременно с тестовым стимулом также может быть представлен акустический звук (низкой или высокой частоты) с той же продолжительностью, что и тестовый стимул.На втором этапе адаптер предъявлялся перед тестовым стимулом. (B) Настройте для задачи «послушать и нарисовать». Сначала участник слышит звуки, а затем с помощью мыши должен нарисовать круг размером с слышимый звук.

Эксперимент по распознаванию размеров был разделен на две фазы. В первом испытуемом были представлены три блока испытаний, по одному для каждого состояния, в псевдорандомизированном порядке. В условиях зрения мы оценили смещение восприятия каждого участника при различении тестового размера и эталонных стимулов (рис. 1А).В звуковых условиях одновременно с тестовым стимулом подавали звуки низкого (100 Гц) или высокого (9000 Гц) тона. Каждое условие состояло из 100 испытаний.

Вторая фаза была идентична первой, за исключением того, что перед тестовым стимулом мы предъявляли адаптерный стимул. Также в этом случае последовательность блоков была псевдослучайной. Каждое условие состояло из 75 испытаний.

На всех этапах участники должны были зафиксировать точку фиксации в центре экрана и оценить, был ли тестовый стимул больше или меньше эталона, нажав клавишу на клавиатуре (L = больше, S = меньше).

Уменьшенная выборка участников была протестирована снова, чтобы повторить задачу распознавания размера. В этом случае в слуховых условиях тест и слуховые стимулы предъявлялись с асинхронностью 80 мс (как у Jaekl et al., 2012) с опережающим зрительным стимулом.

Результаты

Что касается задачи распознавания размера, сначала мы выполнили анализ всех условий, чтобы проверить наличие выбросов в выборке. У одного участника эффект адаптации был выше двух стандартных отклонений от среднего в условиях неконгруэнтности ( M = 10.2%, SD = 3,4%; участник = 18%), поэтому был исключен из дальнейшего анализа.

Мы воспроизвели поведенческие результаты, полученные Pooresmaeili et al. (2013). Подача адаптивного стимула влияла на воспринимаемый размер следующего тестового стимула. Адаптер, всегда больший, чем тестируемый, вызывал сдвиг психометрической функции по сравнению с исходным уровнем, таким образом показывая уменьшение воспринимаемого размера тестового стимула (рис. 2). Этот результат был подтвержден статистическим анализом, который подтвердил значительную разницу между точкой равенства субъектов (PSE) на исходном уровне и адаптацией в визуальном состоянии [двухсторонняя парная выборка t -тест, t _{(15 )} = −9.1, p. <0,0001].

Рисунок 2 . Психометрическая функция различения базовой линии (голубой) и адаптации (синий) в условиях только зрения двух типичных субъектов: адаптация к стимулу 10 ° с эталоном 5 ° вызывает сдвиг психометрической кривой вправо, указывая на то, что адаптация уменьшает воспринимаемый размер тестового стимула.

Во-первых, мы проанализировали только влияние звука низкого и высокого тона на воспринимаемый размер визуальных стимулов (первая фаза).Мы провели односторонний дисперсионный анализ с факторным условием (только визуальный, высокий и низкий тон). Результаты, показанные на фиг. 3A, не дали значимого результата [ F _{(3, 15)} = 1,21, p = 0,31].

Рис. 3. (A) Диаграмма рассеяния показывает процент воспринимаемого размера зрительного стимула в слуховых условиях (по оси ординат) и в условиях единственного зрительного восприятия (по абсциссе). Закрашенные квадраты представляют собой среднее значение низкого тона (зеленый) и высокого тона (красный).Пустые символы — данные отдельных участников. (B) Диаграмма рассеяния представляет процент воспринимаемого размера зрительного стимула во всех условиях после зрительной адаптации (по оси ординат) и только визуального состояния (по абсциссе) без адаптации. Заштрихованные квадраты представляют собой среднее значение низкого тона (зеленый), высокого тона (красный) и только визуального (синий). Пустые символы — данные отдельных участников.

Затем мы рассчитали эффект адаптации для всех трех условий (только визуальный, низкий и высокий).Единственное визуальное состояние, полученное на первом этапе, считалось исходным. Мы определили как Δ эффекта разницу PSE для каждой адаптации и базовой линии. Результаты представлены на рисунке 3B. Δ эффекта для звуковых условий показала противоположную тенденцию: звук с низким тоном, представленный одновременно с визуальным тестом, заставлял воспринимать тестовый стимул больше по сравнению с условием только визуального восприятия, тогда как высокочастотный звук заставлял его восприниматься даже меньше.Односторонний дисперсионный анализ с факторным условием (только визуальный, высокий и низкий) показал основной эффект [ F _{(3, 15)} = 5, p <0,02]. Апостериорный анализ (двухсторонний парный образец t -тест) с поправкой Бонферрони на множественное сравнение отражал значительную разницу между двумя звуковыми условиями [ t ₍₁₅₎ = -3,61, p <0,01 ] и между условиями только визуального и высокого тона [ t ₍₁₅₎ = 2.96, p <0,05]. Более того, мы хотели проверить, существует ли корреляция между эффектом адаптации и высотой звука, которая могла бы объяснить различия между участниками. Мы запускаем корреляционный анализ Пирсона между Δ эффекта в условиях только визуального восприятия и звуковыми условиями. У нас есть положительная корреляция 0,79 ( p <0,0001) между условиями только-визуального и низкого тона и 0,82 ( p <0,0001) между условиями только-визуального и высокого тона, т.е.е. чем больше на участника воздействует контекстная визуальная информация, тем больше этот эффект будет увеличиваться за счет добавления согласованной слуховой информации.

Чтобы проверить, вызван ли обнаруженный эффект синхронностью между акустическими и визуальными стимулами, мы проанализировали результаты сокращенной выборки (5 участников), где мы ввели асинхронность 80 мс между тестом и акустическими стимулами. Учитывая небольшой размер выборки, мы использовали непараметрический тест, т. Е. Тест Краскела – Уоллиса. Что касается синхронного условия, мы рассчитали Δ эффекта путем вычитания базовой линии из PSE адаптации для каждого условия (рисунок 4).Результаты не выявили существенной разницы между условиями (χ ² = 1,94, p = 0,37).

Рисунок 4 . Среднее значение последействия для каждого условия с временной асинхронностью: частота только визуального (синий), низкий (зеленый) и высокий (красный) тон. Пустые символы — данные отдельных участников.

Для теста «послушай и нарисуй» мы рассчитали площадь, нарисованную на экране, путем преобразования площади из пикселей в см ² .Мы провели тест Лиллиефорса (Колмогорова – Смирнова), чтобы проверить нормальность выборки для теста «слушай и рисуй». Результаты показали, что данные не были нормально распределены по нарисованной области.

Использовался непараметрический статистический анализ. Чтобы увидеть, есть ли разница в рисованных областях, связанных с каждым шагом, мы выполнили анализ теста Краскела – Уоллиса. Результаты (рис. 5) показали основной эффект для типа слышимого звука (χ ² = 26,14, p <0,0001). Поправка post-hoc Бонферрони для множественных сравнений выявила значительную разницу между областями 100 и 9000 Гц ( p <0.001), 100 и 5000 Гц ( p <0,01), 500 и 9000 Гц ( p <0,01) и 1000 и 9000 Гц ( p <0,01).

Рисунок 5 . Результаты задания «послушай и нарисуй». Каждая полоса представляет собой среднюю площадь в см ² , проведенную для каждой частоты слышимого звука. *** Значительная разница с p <0,001. ** Значительная разница с p <0,01.

Обсуждение

Несколько исследований показали кросс-модальные ассоциации между звуковыми частотами и визуальными характеристиками объектов, такими как пространственное положение, яркость, размер и резкость (Carello et al., 1998; Галлас и Спенс, 2006; Париз и Спенс, 2009; для рецензии Spence, 2011; Бьен и др., 2012; Jaekl et al., 2012; Такэсима и Гёба, 2013). Здесь мы показали, что аналогичная ассоциация также может быть получена с помощью кросс-модальных стимуляций: а именно, звуковой сигнал основного тона может использоваться для модуляции адаптации визуального размера.

Основная гипотеза этого исследования заключалась в том, чтобы увидеть, могут ли звуковые частоты влиять на размер последействия. Чтобы проверить нашу гипотезу, мы использовали парадигму адаптации к размеру, предложенную Pooresmaeili et al.(2013) для создания эффекта последействия размера, при котором после адаптации тест стимула воспринимался иначе, чем его физический размер. В нашем исследовании мы предъявляли звук (чистый тон низкой или высокой частоты) одновременно с тестовым стимулом, чтобы оценить, был ли изменен эффект адаптации или нет. Pooresmaeili et al. (2013) тестировали визуальную адаптацию как для малых, так и для больших размеров: в первом случае адаптер был меньше эталона, во втором — больше.Поскольку они обнаружили больший эффект для состояния, в котором адаптер был больше, чем эталонный стимул, мы решили сосредоточиться на этом состоянии в нашем исследовании.

Как мы и ожидали, результаты подтвердили нашу гипотезу. В конгруэнтном состоянии, то есть при высоком звуке, связанном с адаптацией к большому размеру, тестовый стимул воспринимался даже меньше по сравнению с условием только визуального восприятия. Это может произойти из-за того, что и высокий звук, и адаптер одинаково влияют на тестовый стимул, т.е.е., восприниматься меньшим, чем эталон. Противоположный эффект был обнаружен для неконгруэнтного состояния, когда мы обнаружили уменьшение последействия, связанного со звуком низкого тона, из-за противоположных эффектов, т. Е. Звук низкого тона мог увеличить воспринимаемый размер визуального теста, в то время как адаптация к звуку Чем больше стимул, тем меньше воспринимаемый тестовый стимул, тем самым показывая уменьшение последействия.

Несколько исследований показали, как высота звука может влиять на восприятие размера (Mondloch and Maurer, 2004; Gallace and Spence, 2006; Parise and Spence, 2009; Evans and Treisman, 2011; Bien et al., 2012) или громкости (Jaekl et al., 2012; Takeshima, Gyoba, 2013), т. Е. Низкие звуки (или громкость) ассоциируются с большими объектами, а высокие (или громкие) звуки — с маленькими. Новизна нашей работы состоит в том, чтобы показать, что высота звука влияет не только на восприятие размера, но и на воспринимаемый размер после визуальной адаптации. Эти результаты способствуют подтверждению того, как активность первичной зрительной коры головного мозга человека модулируется звуком в результате слухово-визуальной интеграции. Было показано, что невизуальная сенсорная информация может модулировать зрительное восприятие в другой области на поведенческом уровне: за последнее десятилетие несколько свидетельств показали, как кросс-модальная стимуляция может влиять на активность зрительной коры головного мозга (Lewis et al.
