Для чего служит вакуумный усилитель тормозов: Вакуумный усилитель тормозов: останавливаем машину без усилий

Клапан вакуумного усилителя тормозов — это элемент тормозной системы автомобиля и предназначен для удаления воздуха из усилителя тормозов и недопущения попадания его в цилиндр. Таким образом обеспечивается защита трубопроводов тормозной системы от завоздушивания, что может серьезно снизить эффективность работы тормозной системы. Клапан соединяет корпус вакуумного усилителя и вакуумный шланг – безопасное техническое решение, обеспечивающее работу тормозов даже при заглушенном двигателе.

Как правило, контрольный клапан вакуумного усилителя тормозов не проверяется в ходе периодического технического обслуживания. Тем не менее существуют ситуации, при которых могут наблюдаться признаки износа или полного выхода клапана из строя. Далее приведены некоторые признаки, по которым вы можете сделать вывод о возможном наличии проблемы с контрольным клапаном вакуумного усилителя тормозов. Помните, что это всего лишь общие признаки. Для точного установления причин неисправности и проведения ремонта необходимо обратиться к квалифицированному специалисту.

Тугая педаль тормоза

При корректной работе контрольного клапана вакуумного усилителя тормозов педаль тормоза нажимается легко и плавно. В случае неисправности клапана управление тормозной педалью заметно усложняется. Вместо мягкой и легкой педаль становится жесткой и тугой. Нажимать ее очень трудно. Это происходит из-за повышенного давления в главном тормозном цилиндре, для регулировки которого и предназначен контрольный клапан. Нарушения в работе педали тормоза являются признаком возможного наличия неисправности тормозов и указывают на необходимость немедленного проведения диагностики тормозной системы.

Мягкость тормозной педали

При усугублении неисправности контрольного клапана вакуумного усилителя тормозов в трубопроводы тормозной системы начинает поступать воздух. В данном случае воздух, который должен удаляться из системы с помощью контрольного клапана, попадает в главный тормозной цилиндр, а затем и в трубопроводы тормозной системы. Это вызывает падение тормозного давления и мягкую работу педали тормоза. Помимо ощущения мягкости на педали это влечет за собой увеличение времени срабатывания тормозов.

В подобной ситуации следует немедленно провести диагностику тормозной системы. Воздух, попав в тормозную систему, оказывается «взаперти». Для его удаления тормозную систему необходимо прокачать. При наблюдении описываемых симптомов срочно прекратите движение и осуществите профессиональную диагностику тормозной системы.

Тормоза перестали работать

В самом худшем случае контрольный клапан вакуумного усилителя тормозов полностью выходит из строя, что приводит к полной неработоспособности тормозной системы. К счастью, такой исход маловероятен. Но если вдруг он наступил, аккуратно остановите автомобиль, отбуксируйте его домой и свяжитесь с квалифицированным специалистом по диагностике и ремонту тормозных систем. В зависимости от тяжести случая дело может ограничиться только заменой клапана, но может потребоваться и серьезный ремонт всей тормозной системы.

Контрольный клапан вакуумного усилителя тормозов является важным элементом тормозной системы, обеспечивая безопасность движения. Именно поэтому наличие описанных симптомов не должно игнорироваться или откладываться «на потом». Свяжитесь с квалифицированным механиком, способным провести профессиональную диагностику и необходимый ремонт тормозной системы вашего автомобиля.

Ремонт вакуумного усилителя тормозов ГАЗ, ВАЗ, УАЗ, ГАЗЕЛЬ

Многие сразу грешат на вакуумный усилитель тормозов.

Многие владельцы автомобилей ВАЗ задумываются над ремонтом вакуумного усилителя тормозов. Какие симптомы неисправности вакуумного усилителя тормозов, я вам сейчас расскажу.

Нет, конечно, тормоза полностью не исчезают и через какое-то время после нажатия педали «тормоз» все же схватывают. Но при этом педаль тормоза мягкая какая-то и берет в самом конце.

При нажатии на педаль тормоза педаль мягко идет вниз, получается, что вакуумный усилитель тормозов работает. Если бы вакуумный усилитель тормозов не работал, то ощущения при нажатии педали тормоза были бы как в ВАЗ 2101. Но такие симптомы бывают при не герметичности тормозных патрубков.

Как проверить вакуумный усилитель тормозов

Вакуумный усилитель тормозов проверяется очень просто. Нажимаешь на педаль тормоза до упора и заводишь двигатель. Если педаль при рабочем двигателе мягко идет дальше — вакуумный усилитель исправен. Всё остальное — не его заботы.

Сегодня почти на всех автомобиля стоят вакуумные усилители тормозов, поэтому тема популярная. Да, и ремонт вакуумного усилителя тормозов это не так уж и сложно, можно произвести ремонт вакуумного усилителя тормозов своими руками. Главное внимательно изучить устройство вакуумного усилителя тормозов конкретной модели автомобиля, потому что они могут слегка отличаться. Поэтому для начала рекомендую изучить устройство вакуумного усилителя тормозов автомобиля.

Проверка вакуумного усилителя тормозов УАЗ, ГАЗ, ВАЗ

1. Двигатель троит – это один из признаков неисправности вакуумного усилителя тормозов. Устраните подсосы воздуха впускного коллектора, которые приводят к обеднению горючей смеси.
2. Прокачайте педаль тормоза, затем запустите двигатель, если педаль тормоза провалилась во время пуска двигателя, значит, вакуумный усилитель работает. Если осталась без движения значит следует ремонтировать вакуумный усилитель или заменить вакуумный усилитель.
3. Осмотрите корпус вакуумного усилителя на наличие подтеканий.
4. Изредка регулируйте вакуумный усилитель тормозов.

Подготовьте необходимые инструменты для ремонта вакуумного усилителя тормозов.

Устройство вакуумного усилителя тормозов ГАЗ, УАЗ, ВАЗ.

По конструкции вакуумный усилитель тормозов в одном блоке с ГБЦ. Корпус вакуумного усилителя делится на две части: 1 – атмосферная, 2 – вакуумная.

Вакуумная часть соединяется с впускным коллектором при помощи обратного клапана. А коллектор в свою очередь выступает источником разряжения. Для постоянной работы вакуумного усилителя тормозов на дизельных двигателях используется вакуумный электрический насос.

Вакуумный усилитель работает лишь при работающем двигателя. Это можно объяснить тем, что при не работающем двигателе обратный клапан разъединяет вакуумный усилитель и коллектор.

Атмосферная камера соединяется с вакуумной при нажатии педали тормоза. Когда вы нажимаете на педаль тормоза, оказывается давление на толкатель, который перемещает клапан. Диафрагма под действием штока-поршня приводит к нагнетанию тормозной жидкости к рабочим цилиндрам.

А возвратная пружина служит для того, чтобы переместить диафрагму в исходное положение. Работу вакуумного усилителя можно описать разностью давлений в вакуумной и атмосферной камерах. Разница давления приводит к движению толкателя, штока и поршня.

Как определить неисправности вакуумного усилителя тормозов ВАЗ, УАЗ, ГАЗ.

Не забывайте, наличие тормозов не говорит о том, что ваш вакуумный усилитель тормозов работает. Просто при неисправности вакуумного усилителя, становится труднее управлять транспортным средством. Это приносит водителю трудности в управлении автомобилем. Для торможения водителю приходится прикладывать больше усилий, чем обычно.

Основные неисправности вакуумного усилителя тормозов:

• Износ и старение резины клапанов, разрыв или повреждение диафрагмы.
• Обрыв или повреждение шланга, вследствие чего коллектор двигателя соединяется с вакуумным усилителем тормозов. Проверьте крепление хомутов и шланг на отсутствие трещин.

Ремонт вакуумного усилителя тормозов своими руками

1. Изучите руководство по эксплуатации автомобиля, просмотрите и ознакомьтесь со схемой вакуумного усилителя тормозов.
2. Отсоедините тягу привода тормозов, которая располагается под рулевым валом.
3. Снимите главный тормозной цилиндр.
4. Осмотрите и определите неисправности вакуумного усилителя тормозов и произведите замену вакуумного усилителя тормозов или проведите ремонт узла вакуумного усилителя тормозов.

Усилитель тормозов — Госстандарт

Виды усилителей тормозов

Чтобы снизить прилагаемое на тормозную педаль водителем усилие, были изобретены специальные устройства – усилители. Существует несколько видов усилителей тормозной системы:

• пневмоусилители,
• гидроуселители
• вакуумные усилители
• электроусилители

Применение усилителей значительно повышает управляемость автомобиля при торможении. Стоит отметить и то, что при отказе усилителя, тормоза по прежнему будут работать.

Пневматический усилитель состоит из емкости с запасом воздуха под давлением (баллон), клапан контроля и силовой цилиндр. Рабочим вещество в нем является сжатый газ. Такие усилителя отличаются скоростью срабатывания.

Гидравлический усилитель состоит из бака с рабочей жидкостью, гидронасоса, распределителя. Принцип работы аналогичен работе пневматического усилителя, только рабочим веществом является гидравлическое масло, непрерывно циркулирующее по систему усилителя. Эти усилители отличает значительно большая сила.

Так же, в состав любого усилителя всегда входит регулятор, который предотвращает блокировку и скольжение колес из-за чрезмерного на них усилия. Регулятор тормозных сил авто перераспределяет нагрузки на оси автомобиля в зависимости от ситуации и сил приложенных к ним. Это значительно повышает как управляемость, так и безопасность передвижений.

Вакуумный усилитель

Вакуумный усилитель является одним из неотъемлемых элементов тормозной системы автомобиля. Главное его предназначение — увеличение усилия, передаваемого от педали к главному тормозному цилиндру. За счет этого управление автомобилем становится более легким и комфортным, а торможение эффективным. В статье разберем, как работает усилитель, узнаем из каких элементов он состоит, а также выясним, можно ли без него обойтись.

Функции вакуумного усилителя

Вакуумный усилитель в разрезе

Основными функциями вакуумника (простонародное обозначение устройства) являются:

• увеличение усилия, с которым водитель давит на педаль тормоза
• обеспечение более эффективной работы тормозной системы при экстренном торможении

Дополнительное усилие вакуумный усилитель создает за счет возникающего разряжения. И именно это усиление в случае экстренного торможения автомобиля, двигающегося с большой скоростью, позволяет всей системе тормозов отработать с высоким КПД.

Устройство вакуумного усилителя тормозов

Конструктивно вакуумный усилитель представляет собой герметичный корпус округлой формы. Он устанавливается перед тормозной педалью в моторном отсеке. На его корпусе располагается главный тормозной цилиндр. Существует еще одна разновидность устройства – гидровакуумный усилитель тормозов, который включен в гидравлическую часть привода.

Схема вакуумного усилителя тормозов

Вакуумный усилитель тормозов состоит из следующих элементов:

• корпус
• диафрагма (на две камеры)
• следящий клапан
• толкатель педали тормоза
• шток поршня гидроцилиндра тормозов
• возвратная пружина

Корпус устройства разделен диафрагмой на две камеры: вакуумную и атмосферную. Первая расположена со стороны главного тормозного цилиндра, вторая — со стороны педали тормоза. Через обратный клапан усилителя вакуумная камера соединена с источником разряжения (вакуума), в качестве которого на автомобилях с бензиновым двигателем  используется впускной коллектор перед подачей топлива в цилиндры.

Вакуумный насос

В дизеле же источником разряжения служит электрический вакуумный насос. Здесь разряжение во впускном коллекторе незначительное, поэтому насос является обязательным элементом. Обратный клапан вакуумного усилителя тормозов разъединяет его с источником разряжения при остановке двигателя, а также в случае, при котором вышел из строя электровакуумный насос.

Диафрагма соединена со штоком поршня главного тормозного цилиндра со стороны вакуумной камеры. Ее движение обеспечивает перемещение поршня и нагнетание тормозной жидкости к колесным цилиндрам.

 Атмосферная камера в исходном положении соединена с вакуумной камерой, а при нажатой педали тормоза – с атмосферой. Сообщение с атмосферой обеспечивает следящий клапан, перемещение которого происходит при помощи толкателя.

В конструкцию вакуумника в целях увеличения эффективности торможения в экстренной ситуации может быть включена система экстренного торможения в виде дополнительного электромагнитного привода штока.

Принцип работы вакуумного усилителя тормозов

Работает вакуумный усилитель тормозов за счет разного давления в камерах. При этом в исходном положении давление в обеих камерах будет одинаковое и равное давлению, создаваемому источником разряжения.

При нажатии на педаль тормоза толкатель передает усилие к следящему клапану, который перекрывает канал, соединяющий обе камеры. Дальнейшее движение клапана способствует соединению атмосферной камеры через соединяющий канал с атмосферой. Вследствие чего разряжение в камере снижается. Разница давления в камерах перемещает шток поршня главного тормозного цилиндра. Когда торможение заканчивается, камеры вновь соединяются и давление в них выравнивается. Диафрагма под действием возвратной пружины занимает свое исходное положение. Вакуумник работает пропорционально силе нажатия на тормозную педаль, т.е. чем сильнее водитель будет нажимать на педаль тормоза, тем эффективнее будет работать устройство.

Датчики вакуумного усилителя

Вакуумный усилитель с датчиком хода мембраны

Эффективную работу вакуумного усилителя с наиболее высоким коэффициентом полезного действия обеспечивает пневматическая система экстренного торможения. В состав последней входит датчик, измеряющий скорость перемещения штока усилителя. Он расположен непосредственно в усилителе.

Также в вакуумнике присутствует датчик, определяющий степень разряжения. Он предназначен для сигнализации о недостатке вакуума в усилителе.

Заключение

Вакуумный усилитель тормозов является незаменимым элементом тормозной системы. Без него обойтись, конечно, можно, но не нужно. Во-первых, придется тратить больше усилия при торможении, возможно, даже придется жать на педаль тормоза двумя ногами. А во-вторых, езда без усилителя небезопасна. В случае экстренного торможения может просто не хватить тормозного пути.

Признаки неисправности или неисправности обратного клапана вакуумного усилителя тормозов

Во многих транспортных средствах используется вакуумный усилитель тормозов для обеспечения дополнительной мощности тормозной системы. Он разработан для обеспечения равномерного потока гидравлической тормозной жидкости к главному тормозному цилиндру при одновременном увеличении тормозного давления и облегчении остановки тяжелых транспортных средств. Этот компонент используется в различных легковых, грузовых автомобилях и внедорожниках. Время от времени вакуумный усилитель тормозов подвержен повреждениям или обычному износу.Сюда входит обратный клапан усилителя тормозов.

Обратный клапан предназначен для всасывания воздуха, который застрял в усилителе тормозов, не допуская попадания дополнительного воздуха в цилиндр. Это защищает тормозные магистрали от образования пузырьков воздуха, которые могут серьезно повлиять на эффективность торможения. Эта деталь соединяет корпус усилителя тормозов с вакуумным шлангом и является защитным решением, позволяющим тормозам работать, даже если двигатель выключен.

Обычно обратный клапан вакуумного усилителя тормозов не проверяется во время планового технического обслуживания, но бывают случаи, когда эта деталь может показывать признаки износа или обратный клапан усилителя тормозов полностью выходит из строя.Вот несколько из этих предупреждающих знаков, чтобы вы могли определить, существует ли потенциальная проблема с обратным клапаном вакуумного усилителя тормозов. Помните, что это общие предупреждающие знаки, которые должны быть профессионально диагностированы сертифицированным механиком и должным образом отремонтированы.

1. Педаль тормоза нажимается с трудом

Когда обратный клапан вакуумного усилителя тормозов работает правильно, нажатие на педаль тормоза выполняется легко и очень плавно. Когда обратный клапан работает некорректно, работа тормозов становится намного сложнее.В частности, педаль меняется от плавной и мягкой до агрессивной, и нажимать ее очень трудно. Это происходит из-за избыточного давления внутри главного цилиндра, для регулирования которого предназначен обратный клапан. Несоответствие педали тормоза является предупреждающим признаком того, что существует потенциальная проблема безопасности тормозов, и его должен немедленно проверить сертифицированный механик.

2. Тормоза кажутся мягкими

По мере того, как проблема с обратным клапаном вакуумного усилителя тормозов увеличивается, пузырьки воздуха будут постепенно перемещаться по тормозным магистралям и к самим тормозам.В этом случае воздух, который должен быть удален обратным клапаном, попадает в главный цилиндр, а затем в тормозные магистрали. Это вызывает снижение давления внутри тормозных магистралей и может привести к мягкому торможению. Во время вождения будет казаться, что педаль тормоза тускнеет, однако тормозам также потребуется больше времени, чтобы остановить автомобиль.

Эта ситуация требует немедленного осмотра тормозной системы. Когда воздух попадает в тормозные магистрали, он обычно задерживается из-за того, что тормоза управляются гидравлически.Чтобы удалить воздух из тормозных магистралей, необходимо удалить воздух из тормозной системы. Таким образом, если вы столкнетесь с подобной проблемой в своем автомобиле, как можно скорее прекратите его движение и профессионально осмотрите всю тормозную систему.

3. Тормоза перестают работать

Наихудший сценарий возникает, когда обратный клапан вакуумного усилителя тормозов полностью выходит из строя и в конечном итоге приводит к отказу тормозной системы. Надеюсь, вы никогда не дойдете до этого момента, но если вы это сделаете, безопасно остановите автомобиль, отбуксируйте его домой и обратитесь к механику, который сертифицирован для проверки и замены тормозной системы.В зависимости от того, что действительно сломалось, ремонт может варьироваться от простой замены обратного клапана вакуумного усилителя тормозов до полного ремонта и замены тормозной системы.

Обратный клапан вакуумного усилителя тормозов важен для вашей тормозной системы и действует как функция безопасности. Именно из-за этих фактов нельзя игнорировать перечисленные выше проблемы и симптомы или откладывать их на другой день. Обратитесь к сертифицированному механику ASE для проверки, правильной диагностики и выполнения соответствующих сервисных регулировок ваших тормозов.

Что такое усилитель тормозов?

Усилитель тормозов — это устройство, которое увеличивает усилие, прилагаемое от педали тормоза к главному цилиндру. Усилитель — это то, что отличает тормозную систему с усилителем от ручной.

Самый распространенный тип усилителя тормозов использует вакуум двигателя. Однако также доступны гидроусилители. В них используется давление жидкости, создаваемое насосом гидроусилителя рулевого управления. В некоторых автомобилях также используется усилитель тормозов с электрическим приводом.

Как это работает?

Вакуумный усилитель обычно устанавливается на противопожарной перегородке в моторном отсеке.Он имеет камеру, разделенную пополам диафрагмой. Камера подключена к источнику вакуума, обычно к впускному коллектору. Он также имеет вал с клапанами, проходящими через центр.

Педаль тормоза соединена с одной стороной усилителя. Главный цилиндр установлен с другой стороны.

Перед тем, как нажать педаль тормоза, на обе стороны диафрагмы подается вакуум.

При нажатии на педаль:

1. Вал перемещается вперед и открывает клапан в задней части камеры.
2. Атмосферное давление входит в половину камеры.
   1. Другая половина камеры все еще находится под вакуумом.
3. Разница давлений еще больше сдвигает вал вперед.
4. Затем вал нажимает на толкатель главного цилиндра.

Когда вы отпускаете педаль, пружина возвращает вал в исходную точку. Это также вернет клапаны в их исходные точки. Затем вакуум выравнивается с обеих сторон диафрагмы.

Как это влияет на производительность?

Усилитель тормозов сильнее давит на шток главного цилиндра. Во многих случаях это может добавить 200-300 фунтов. силы. Однако фактическая сила зависит от:

• Размер диафрагмы
• Величина приложенного вакуума
• Атмосферное давление в воздухе

Дополнительная сила помогает создать высокое давление, необходимое в тормозной системе, без увеличения силы, прилагаемой к педали.Это упрощает остановку и делает вождение более приятным.

ID ответа 5293 | Опубликовано 23.06.2020 08:10 | Обновлено 25.08.2020 14:58

Все, что нужно знать о усилителях тормозов (2021)

Представьте себе количество тормозного давления, необходимое для остановки автомобиля весом 4000 фунтов.

Наверное, много, правда?

А теперь представьте, что пытаетесь самостоятельно остановить этот автомобиль .

Звучит невозможно?

Ну, именно так устроена каждая машина!

Все, что вам нужно сделать, это нажать на педаль тормоза — и ваша машина замедлится.

Но вот вопрос —

Как вы можете создать все , что останавливающее действие с только вашей ногой?

Здесь вступает в игру усилитель тормозов.

А что такое усилитель тормозов ?

В этой статье мы рассмотрим все, что вам нужно знать о усилителях тормозов.

Мы расскажем, что это такое, как они работают, проблемы и симптомы усилителя тормозов, и даже покажем вам самый простой способ решения этих проблем!

(Щелкните ссылку ниже, чтобы перейти к определенному разделу)

Усилитель тормозов — это устройство, используемое для усиления усилия, прикладываемого к педали тормоза, при передаче этого усилия на главный тормозной цилиндр.Тормозные системы, в которых они есть, часто называют «механическими тормозами».

Усилитель тормозов используется почти на всех автомобилях с гидравлическими тормозами — вы не увидите их на транспортных средствах, которые используют пневматические системы под давлением в качестве основных тормозных контуров.

Вот как усилитель тормозов является важной частью вашей тормозной системы:

• Когда вы нажимаете на педаль тормоза , ваша ступня прилагает усилие около 70 фунтов.
• Эта сила проходит через усилитель тормозов , который усиливает ее (часто добавляя 200-300 фунтов силы) на главный цилиндр
• Главный цилиндр затем преобразует эту силу в гидравлическое давление
• Гидравлическая тормозная жидкость передает это давление через тормозные магистрали
• Передаваемое гидравлическое давление воздействует на тормозной суппорт (в дисковом тормозе) или на колесный цилиндр (в барабанном тормозе)
• Тормозные колодки (на тормозной суппорт) или тормозные колодки (на колесном цилиндре), затем используйте это давление для создания трения и замедления колес до остановки

Совет: Если вы хотите узнать больше о тормозных колодках, откройте для себя Какова длина последних тормозных колодок и Типы тормозных колодок , которые вы можете использовать.

Что, если бы в современных автомобилях не было бустера?

Без усилителя тормозов нам пришлось бы нажимать намного сильнее, чем обычно, чтобы заставить тормозную систему сработать. Тормозной путь увеличится, а экстренное торможение, вероятно, будет не таким эффективным!

Как еще называют усилители тормозов?

Поскольку усилители тормозов существуют уже некоторое время, у них есть другие названия, например:

• Усилитель тормозов
• Система тормозов
• Вакуумный усилитель тормозов
• Усилитель тормозов
• Вакуумный усилитель

Есть три типа усилителя тормозов.

Каждый усилитель тормозов обычно устанавливается на противопожарной перегородке в моторном отсеке. Вы найдете его между педалью тормоза и главным цилиндром:

Вакуумный усилитель тормозов является наиболее часто используемым типом.

В бензиновых двигателях без наддува используется вакуум для усиления давления на педаль тормоза.

В некоторых дорожных транспортных средствах вместо впускного коллектора двигателя используется вакуумный насос.

Сюда входят:

• Автомобили с двигателями с турбонаддувом
• Автомобили с дизельными двигателями
• Электромобили
• Гибридные автомобили

Вакуумные насосы могут приводиться в действие механически (от двигателя) или с помощью электродвигателя (электрический усилитель тормозов). Вакуумный насос также используется на большой высоте, где безнаддувные автомобили не могут создать достаточно вакуума для усилителя тормозов.

В усилителе тормозов этого типа используется прямое гидравлическое давление, создаваемое насосом гидроусилителя рулевого управления, а не вакуумное давление.

Хотя существует трех типов усилителей тормозов, вакуумные усилители являются наиболее распространенными. Так что скорее всего, автомобиль, на котором вы едете, использует его!

Давайте рассмотрим, как работает этот тип бустера и как им удается так быстро усиливать все это давление:

Усилитель тормозов имеет две камеры, разделенные диафрагмой.

Некоторые усилители тормозов поставляются с одинарной диафрагмой, а другие — с тандемной диафрагмой, обычно используемой для более крупных автомобилей и грузовиков.

Одна из камер связана с педалью тормоза, а другая — с главным цилиндром.

Шток, соединенный с узлом педали тормоза, проходит через центр диафрагмы на своем пути к поршню главного цилиндра.

Вот что происходит, когда ваш двигатель работает и вы нажимаете на педаль тормоза:

1. Когда воздух проходит через двигатель через впускной клапан, в каждой камере происходит одинаковое падение давления, создавая вакуум (через вакуумный шланг).

2. При нажатии на педаль тормоза шток перемещается вперед и открывается воздушный клапан.

3. Воздух втягивается в педаль тормоза сторона усилителя, создавая атмосферное давление. Односторонний обратный клапан усилителя (соединенный с вакуумным шлангом) предотвращает попадание воздуха в отверстие для всасывания вакуума.

4. Разница давлений позволяет вакууму на впуске, присутствующему в главном цилиндре стороне , притягивать диафрагму.

5. Поскольку шток передает усилие, прилагаемое педалью тормоза, диафрагма также тянет шток, увеличивая силу, действующую на поршень главного цилиндра.

Это усиление сил помогает быстро и легко затормозить автомобиль.

Отпускание педали тормоза закрывает воздушный клапан, останавливая процесс.

Теперь вы знаете, как работают усилители тормозов.

Но что происходит , когда что-то идет не так ?

Вот некоторые симптомы неисправности усилителя тормозов.

Если вы заметили кого-либо из них, немедленно отнесите машину к механику:

Педаль жесткого тормоза часто является сильным признаком неисправности усилителя тормозов. Неисправный усилитель тормозов теряет способность усиливать силу от вашей стопы, что приводит к тому, что вам приходится прилагать больше усилий при нажатии на педаль тормоза.

Это пониженное усилие на главном цилиндре снижает гидравлическое давление в тормозной жидкости, что затрудняет торможение.

Если вы заметили, что ваша машина больше не останавливается так быстро, как раньше, у вас могут быть проблемы с усилителем тормозов.

Здесь педаль тормоза может двигаться меньше, чем обычно (что означает «высокий»), или может потребоваться дополнительное время, чтобы вернуться в исходное положение после того, как вы отпустите педаль.

Любое из этих условий может произойти из-за дисбаланса в вакуумных камерах неисправного вакуумного усилителя тормозов.

Заметили шипение при включении тормозов ?

Это может быть утечка из вакуумного усилителя через диафрагму или корпус, или это может быть

, возможно, негерметичный вакуумный шланг.

Вот еще один потенциальный симптом, вызванный утечкой вакуума.

Допустим, есть отверстие в диафрагме или неисправный вакуумный обратный клапан, который втягивает воздух в вашу систему.

Этот воздух может повлиять на топливную смесь в двигателе.

Неправильная топливная смесь влияет на правильное количество газа, уменьшая его охлаждающее действие и увеличивая трение и температуру деталей двигателя. Это может привести к преждевременному воспламенению, когда топливо воспламеняется до того, как загорится свеча зажигания.

Предварительное зажигание также может привести к повреждению поршня или сгоревшему клапану, что потребует дорогостоящего ремонта.

Если ваш автомобиль оснащен электронным усилителем тормозов, неисправность сборки может повлиять на антиблокировочную тормозную систему (ABS).В результате загораются сигнальные лампы тормозной системы, такие как ABS, система стабилизации или тяги.

Утечки жидкости могут указывать на целый ряд различных проблем в вашем автомобиле.

Если в вашем автомобиле используются гидроусилители и течет жидкость гидроусилителя рулевого управления, есть большая вероятность, что ваш гидроусилитель скоро выйдет из строя.

Электронные усилители тормозов, расположенные вместе с главным цилиндром, также могут иметь утечки, которые могут снизить их эффективность.

Иногда температура жидкости в гидроусилителе может резко возрасти из-за условий окружающей среды. Такой скачок температуры может привести к повреждению уплотнений и золотникового клапана гидроусилителя, что снизит эффективность тормозов.

Гидравлические усилители приводятся в действие насосом гидроусилителя рулевого управления.

Если гидроусилитель рулевого управления выходит из строя, усилитель обычно выходит из строя.

Многие из этих симптомов трудно обнаружить, поскольку они связаны с различными внутренними компонентами вашего автомобиля. Но есть более простой способ проверить усилитель тормозов, особенно если в вашем автомобиле используется обычный вакуумный усилитель.

Конструкция усилителя тормозов позволяет ему поддерживать достаточный вакуум, чтобы позволить вам задействовать тормоза один или два раза без работающего двигателя. Это поможет вам остановить автомобиль в случае отказа двигателя.

Вот как вы можете проверить свой вакуумный усилитель:

• При выключенном двигателе качает тормоза несколько раз.
• Затем слегка нажмите педаль тормоза при включении зажигания.
• Педаль тормоза должна немного прогнуться, затем стать твердой.
• Если он становится жестким или нет заметных изменений, скорее всего, вышел из строя усилитель тормозов.

Если вы подозреваете, что проблема связана с усилителем тормозов, вам следует обратиться к мобильному механику –, который поможет вам .Просто слишком опасно ехать в ремонтную мастерскую без полноценного тормоза.

Проблемы с усилителем тормозов могут проявляться по-разному, и важно, чтобы ваш механик выяснил, что вызывает проблему.

Итак, когда вам нужна помощь в решении проблем с усилителем тормозов, убедитесь, что механик:

• Сертифицирован ASE
• Использует только высококачественные запасные части и инструменты
• Предлагает гарантийное обслуживание

Кроме того, как мы уже упоминали, ищите механика, который сможет прийти к вам — так как вы не должны вождение автомобиля в ремонтную мастерскую с неисправными тормозами.

И если вы ищете механика, который отметит все эти флажки, не ищите больше, чем RepairSmith , чтобы помочь вам.

RepairSmith — это удобное решение для ремонта и обслуживания мобильных автомобилей .

Вот почему RepairSmith должен быть на вершине вашего списка ремонтных решений:

• Ремонт усилителя тормозов может быть выполнен прямо у вас на подъездной дорожке
• Удобное и простое онлайн-бронирование
• Конкурентоспособная, предварительная цена
• Ремонтные работы выполнят специалисты, сертифицированные ASE
• Все ремонтные работы и техническое обслуживание выполняются с использованием высококачественного оборудования и запасные части
• RepairSmith предоставляет 12-месячную гарантию на 12 000 миль на весь ремонт.

И сколько будет стоить замена усилителя тормозов?

В среднем это будет стоить от 325 до 1250 долларов, в зависимости от марки и модели вашего автомобиля.Чтобы получить более точную оценку, все, что вам нужно сделать, это заполнить эту онлайн-форму.

Усилитель тормозов — один из важнейших компонентов тормозной системы вашего автомобиля.

Вот почему всегда полезно следить за тем, чтобы усилитель тормозов был в хорошем состоянии. Соблюдайте график регулярного технического обслуживания, чтобы оставаться в безопасности в дороге.

И если вы заметили какой-либо из упомянутых нами симптомов, обратитесь в ремонтную мастерскую, чтобы назначить встречу для решения любых проблем с усилителем тормозов!

Разница между усилителем тормозов с усилителем и вакуумным усилителем тормозов

Если у вас есть автомобиль, выпущенный после 1968 года, вполне вероятно, что у вас есть тормозная система с усилителем.Несмотря на то, что существует несколько эволюций этой жизненно важной операционной системы транспортного средства, основная предпосылка применения рычага, повышения гидравлического давления и трения по-прежнему остается фундаментальным процессом для замедления и остановки транспортного средства. Одна из наиболее часто неправильно понимаемых проблем — это понимание разницы между усилителем тормозов с усилителем и вакуумным усилителем тормозов.

По правде говоря, усилитель тормозов и вакуумный усилитель тормозов — это одно и то же. В каждом из них используется вакуумное давление, помогающее подавать гидравлическую жидкость и использовать трение между тормозным ротором и колодками.Там, где существует путаница, называется система гидроусиления усилителя тормозов усилителем тормозов. Система Hydro-Boost устраняет необходимость в вакууме и использует прямое гидравлическое давление для выполнения той же задачи.

Для упрощения давайте разберем, как работает вакуумный усилитель тормозов в отличие от гидравлического усилителя тормозов, а также проведем несколько тестов для диагностики потенциальных проблем с обоими.

Как работает вакуумный усилитель тормозов?

Вакуумный усилитель тормозов получает мощность через вакуумную систему, прикрепленную к впускному коллектору двигателя.Вакуум распространяется через усилитель тормозов, который оказывает давление на гидравлические тормозные магистрали при нажатии педали тормоза. Эта система используется в вакуумном усилителе или усилителе тормозов. Вакуум, создаваемый двигателем, приводит в действие внутренний баллон, который передает усилие на гидравлические тормозные магистрали.

Обычно существует три источника отказа вакуумного усилителя тормозов:

1. В двигателе отсутствует вакуумное давление.

2. Усилитель тормозов не может поглощать или создавать внутреннее разрежение.

3. Сломаны внутренние детали, такие как обратный клапан и вакуумный шланг, внутри усилителя тормозов, которые не обеспечивают питание гидравлических линий.

Что такое услуга Hydro-Boost Power Assist?

Система гидроусиления работает почти так же, как и система на основе вакуума, но вместо того, чтобы полагаться на вакуумное давление, она использует прямое гидравлическое давление. Он приводится в действие насосом гидроусилителя рулевого управления и обычно выходит из строя одновременно с гидроусилителем рулевого управления.Фактически, это, как правило, первый индикатор отказа силового тормоза с гидроусилителем. Однако эта система использует серию резервных копий для поддержания работы тормозов с усилителем в течение короткого периода времени в случае разрыва шланга рулевого управления с гидроусилителем или обрыва ремня рулевого управления с усилителем.

Почему усилитель тормозов называется вакуумным усилителем тормозов?

Усилитель тормозов разработан для обеспечения дополнительной мощности, помогающей задействовать тормоза. В основном из-за работы усилителя тормозов вакуумная система называется усилителем тормозов.Усилитель тормозов с гидравлическим приводом также часто ассоциируется с термином «усилитель тормозов». Чтобы узнать, какой тип усилителя тормозов используется на вашем автомобиле, обратитесь к руководству по эксплуатации вашего автомобиля.

В большинстве случаев этот вопрос задают, когда возникла проблема с вашей тормозной системой. Профессиональный механик может очень помочь в диагностике проблемы с вашей тормозной системой. Во время осмотра тормозной системы они выполнят несколько диагностических проверок, чтобы определить источник неисправности.Это включает усилитель тормозов. Если у вас есть вакуумная или гидравлическая система, они смогут определить проблему и порекомендовать лучшие запасные части и варианты ремонта, необходимые для возврата вашего автомобиля в дорогу.

Что конкретно делает ваш усилитель тормозов?

До того, как гидроусилитель руля стал неотъемлемой частью каждой машины, люди должны были чрезмерно напрягаться, чтобы поворачивать и парковать машину. Введение гидроусилителя руля сильно изменило правила игры в автомобильной промышленности.Это сделало вождение более легким и приятным. В том же духе используется технология усилителя тормозов, известная в автомобильной промышленности как усиленный тормоз или усилитель тормозов. Мощные тормоза возможны благодаря усилителю тормозов. Это дополнение к обычной тормозной системе автомобиля помогло водителям прилагать меньше усилий при торможении, чтобы они могли получать больше удовольствия от процесса вождения (и меньше утомлять ноги). Итак, давайте узнаем больше об этой крутой (но немного менее понятной) технологии и о том, что она делает для вашей поездки.

Усилитель тормозов, также известный как «сервопривод тормозов» или «вакуумный усилитель», работает именно так, как следует из названия, он помогает «повысить» эффективность тормозов. Усилитель тормозов облегчает водителю торможение за счет увеличения прилагаемого усилия без необходимости прилагать дополнительное усилие к ножной педали. Этот эффект достигается за счет использования вакуумной системы, которая усиливает давление рычага педали тормоза на главный цилиндр и, следовательно, тормоза (что будет объяснено ниже).Он обеспечивает поддержку всей тормозной системы, обеспечивая правильный зажим тормозных колодок с достаточным усилием. Сегодня существуют различные типы ускорителей, самые популярные из которых включают двухпоршневой главный цилиндр, вакуумные тормоза с вакуумным наддувом, двухдиафрагменные вакуумные наддувные тормоза, гидроусилители и электрические гидроусилители. Какой из них есть в вашем автомобиле, зависит от размера и года выпуска вашего автомобиля; однако наиболее классической моделью является стандартный вакуумный усилитель.

Во-первых, прежде чем мы перейдем к бустерной технологии, полезно понять, как работают обычные тормоза.Это довольно простая система — вы нажимаете на педаль тормоза, которая (через подключенный рычаг) толкает поршень в главный цилиндр, заполненный гидравлической жидкостью. Гидравлическая жидкость впрыскивается в систему более широких трубок, чтобы усилить нажатие педали. Затем эта сила действует на дисковые тормоза (или барабанные тормоза в зависимости от возраста автомобиля), которые состоят из дискового ротора, тормозного суппорта и тормозной колодки. Гидравлическая жидкость, выпускаемая при нажатии педали тормоза, заставляет тормозной суппорт прижимать тормозную колодку к роторам диска, прикрепленным к колесу.В целом это вызывает трение и колеса автомобиля перестают вращаться. Вот и все.

Итак, при чем тут усилитель тормозов?

Усилитель тормозов расположен между педалью тормоза и главным цилиндром и предназначен для дальнейшего увеличения силы нажатия педали тормоза. Это достигается за счет того, что функция усилителя тормозов использует мощность вакуума двигателя (в автомобилях с бензиновым двигателем), чтобы подчеркнуть силу, которую ваша ступня прикладывает к главному цилиндру. Усилитель делает это с помощью диафрагменной системы, при которой вакуум (и немного воздуха) используется для добавления силы к тормозам.Когда вы нажимаете педаль тормоза вниз, рычаг, который проходит через главный цилиндр, открывает небольшой клапан в усилителе, который позволяет воздуху попадать на одну сторону диафрагмы. Это увеличивает давление на этой стороне диафрагмы и дополнительно толкает рычаг, который толкает поршень в главном цилиндре, а все остальное происходит как обычно. Вот как это работает!

Точно так же, как рулевое управление было нелегким делом до того, как рулевое управление с гидроусилителем стало нормой, так же как и торможение.Оба эти изобретения сделали все вождение таким, каким оно является сегодня — и большинство людей сказали бы, что вождение чертовски легко! В мире без тормозных ускорителей вам определенно нужно дать ногам отдых. Но снятие напряжения с мышц ног — не единственное преимущество тормозных усилителей — они также используются по соображениям безопасности. Они гарантируют, что ваши тормоза работают эффективно, и помогут вам их активнее активировать. Они помогают в тех ситуациях, когда вам нужно тормозить, прежде чем у вас есть время подумать, заставляя вашу машину останавливаться намного быстрее и с меньшими усилиями.

Установка бустера повышает безопасность вашего автомобиля; однако, как и любая часть автомобиля, она может со временем изнашиваться и уменьшаться в размерах. Поэтому очень важно знать признаки и симптомы неисправного усилителя тормозов, чтобы обеспечить быструю диагностику и устранение неисправностей. Вот общие признаки того, что с тормозами что-то не так. Помните, что вы не должны продолжать движение с неисправной системой усилителя тормозов, поскольку ваш автомобиль может двигаться с неконтролируемой скоростью и вызывать аварии.

• На педаль тормоза трудно нажимать. Это часто происходит со временем, когда вакуум уменьшается. Обязательно обратитесь в сервисную службу, как только начнете замечать эту проблему, поскольку она может ограничить тормозную способность вашего автомобиля.
• Вы замечаете, что тормозной путь увеличился. Это может быть связано с пузырьками воздуха в вакууме, которые могут проникнуть через главный цилиндр. Опять же, это уменьшило тормозную способность вашего усилителя.
• Вы замечаете, что педаль тормоза находится выше, чем обычно. Это может означать, что вакуум вытолкнул его. Это может вызвать проблемы во время вождения.
• Двигатель глохнет и шипит. Это когда вакуум начинает «просачиваться» или исчезать.

Технология усилителя тормозов — одна из тех технологий, которые не получают должного признания. Все слышали о гидроусилителе руля, но немногие знают, что наши тормоза тоже помогают. Эти две функции делают вождение таким же легким и приятным, как сегодня.Что может быть проще, чем затрачивать очень мало энергии во время вождения? О, да, совсем не за рулем — поторопитесь с автономными автомобилями (очевидный следующий этап в технологии вождения)!

Так же важно, как и функциональный комплект тормозов, прозрачное ветровое стекло без сколов помогает нам видеть дорогу и повышает нашу безопасность. Если на лобовом стекле есть сколы, отремонтируйте его с помощью Novus, прежде чем оно превратится в трещину. Ремонт с Novus выполняется быстро, эффективно и надежно. Позвоните нам сегодня по телефону 13 22 34.

Диагностика вакуумного бустера | Знай свои запчасти

Вакуумные бустеры требуют трех основных испытаний:

Проверка работы усилителя: Проверьте ощущение педали и работу вакуумного усилителя во время тестовой езды на автомобиле.При выключенном двигателе несколько раз нажмите педаль тормоза со средним давлением до тех пор, пока резерв усилителя не будет исчерпан. По крайней мере, два нажатия на педаль тормоза должны ощущаться с усилителем, прежде чем педаль заметно затвердеет. Если педаль становится жесткой сразу или после однократного нажатия на педаль тормоза, это может указывать на утечку вакуума или низкий уровень вакуума в двигателе. Осмотрите вакуумный шланг к усилителю на предмет перегибов, трещин или других повреждений. Проверить вакуум на холостом ходу с помощью вакуумметра. Чтобы проверить работу усилителя после того, как резерв будет исчерпан, удерживайте умеренное нажатие на педали тормоза и запустите двигатель.Если бустер работает правильно, педаль немного упадет.

Проверка подачи вакуума в бустер: При выключенном зажигании нажмите педаль тормоза, чтобы исчерпать резерв бустера. Отсоедините шланг подачи вакуума от усилителя и подсоедините манометр к шлангу с помощью конусообразного переходника. Запустите двигатель и дайте ему поработать на холостом ходу, наблюдая за вакуумметром. Хотя величина вакуума будет варьироваться в зависимости от области применения, большинство из них будет регистрировать от 15 до 20 дюймов ртутного столба (от 50 до 70 кПа) на холостом ходу.Отсоедините шланг подачи вакуумного усилителя и проверьте источник вакуума с помощью манометра. Если показание низкое, проверьте, не перекручен ли вакуумный шланг, не забит ли он или нет трещин. Если шланг не виноват, подозревайте механическую проблему двигателя, такую ​​как негерметичные клапаны, изношенные кольца, утечка вакуума во впускном коллекторе, неправильная синхронизация кулачков и т. Д.

Проверка впускного обратного вакуумного клапана: Чтобы проверить вакуумный обратный клапан, отсоедините шланг подачи вакуума от впускного коллектора или вакуумного насоса и подуйте в шланг.Если воздух проходит через клапан в усилитель, обратный клапан неисправен и его следует заменить.

Hydro-Boost Power Assist Service

Гидроусилитель выполняет ту же функцию, что и вакуумный ассистент, помогая притормаживать автомобиль. Разница в том, что в системе гидроусиления используется гидравлическое давление вместо вакуума, чтобы усилить усилитель тормозной системы. Используя гидравлическое давление, можно обеспечить большую помощь.Гидроусилитель использует давление от насоса гидроусилителя рулевого управления для усиления торможения и включает в себя гидроаккумулятор высокого давления, имеющий достаточную емкость, чтобы обеспечить несколько остановок с усилителем в случае обрыва ремня насоса гидроусилителя рулевого управления или разрыва шланга. При осмотре системы гидроусилителя осмотр должен включать проверку шлангов рулевого управления с гидроусилителем и насоса на предмет утечек, уровня жидкости рулевого управления с гидроусилителем и натяжения приводного ремня. Также необходимо проверить работу гидроусилителя и работу аккумулятора.

Проверка функции гидроусиления: При выключенном двигателе нажмите педаль тормоза пять или более раз со средним усилием, чтобы разрядить аккумулятор. Чувство педали заметно усилится. Затем нажмите педаль тормоза со средним усилием и запустите двигатель. Если усилитель работает правильно, педаль упадет на пол, а затем слегка отодвинется вверх. Если бустер проходит этот тест, выполните тест аккумулятора, как описано в следующем разделе. Однако, если положение педали не изменилось, усилитель не работает.Проверьте систему рулевого управления с усилителем, чтобы определить, в чем проблема: в насосе или усилителе.

Гидроаккумулятор

Подобно вакуумному усилителю, гидроусилитель оборудован резервным или резервным на случай потери источника жидкости под давлением. В случае потери жидкости под давлением гидроаккумулятор обеспечит от двух до трех остановок с усилителем. При первом нажатии на тормоза после остановки двигателя или потери усилителя рулевого управления вы обнаружите примерно от 60% до 75% доступной нормальной помощи.Если вы отпустите и снова включите тормоза, вы обнаружите примерно 30-40% помощи, а затем снова примерно 10-20%, пока вы не исчерпаете всю сохраненную резервную помощь. Как только вы исчерпаете все сохраненное давление, тормоза больше не будут иметь усилителя мощности и будут работать вручную.

Проверка гидроаккумулятора: Чтобы проверить способность системы сохранять кратковременный заряд высокого давления в аккумуляторе, запустите двигатель и дайте ему поработать на холостом ходу.Зарядите аккумулятор, медленно повернув рулевое колесо от упора до упора. Не удерживайте рулевое управление в полностью заблокированном состоянии более пяти секунд. Заглушите двигатель, отпустите рулевое колесо и несколько раз нажмите педаль тормоза со средним усилием. Если аккумулятор может удерживать заряд, блок Hydro-Boost I обеспечит два или три приложения с усилителем, а блок Hydro-Boost II обеспечит только одно или два.

Чтобы проверить способность системы сохранять длительный заряд, запустите двигатель и зарядите аккумулятор, как описано ранее.Когда аккумулятор заряжается в системе Hydro-Boost I, должен быть слышен легкий шипящий звук, когда жидкость устремляется через отверстие для зарядки аккумулятора. После того, как аккумулятор заряжен, выключите двигатель и не нажимайте педаль в течение одного часа. В конце часа несколько раз нажмите педаль тормоза со средним усилием.

Если блок гидроусилителя не проходит эти тесты, это обычно означает, что аккумулятор блока Hydro-Boost I или узел гидроаккумулятор / силовой поршень блока Hydro-Boost II протекает.В любом случае бустер необходимо отремонтировать или заменить. Однако, если система Hydro-Boost I не проходит проверку, но не издает шипящего звука, указывающего на зарядку аккумулятора, вероятно, жидкость в системе загрязнена. Простая промывка гидроусилителя может решить проблему.

Никогда не начинайте никаких работ с гидроусилителем, пока не сбросите опасно высокое давление, накопленное в гидроаккумуляторе, многократным нажатием педали тормоза при выключенном двигателе.

Проблемы с вакуумным усилителем тормозов Диагностика работы

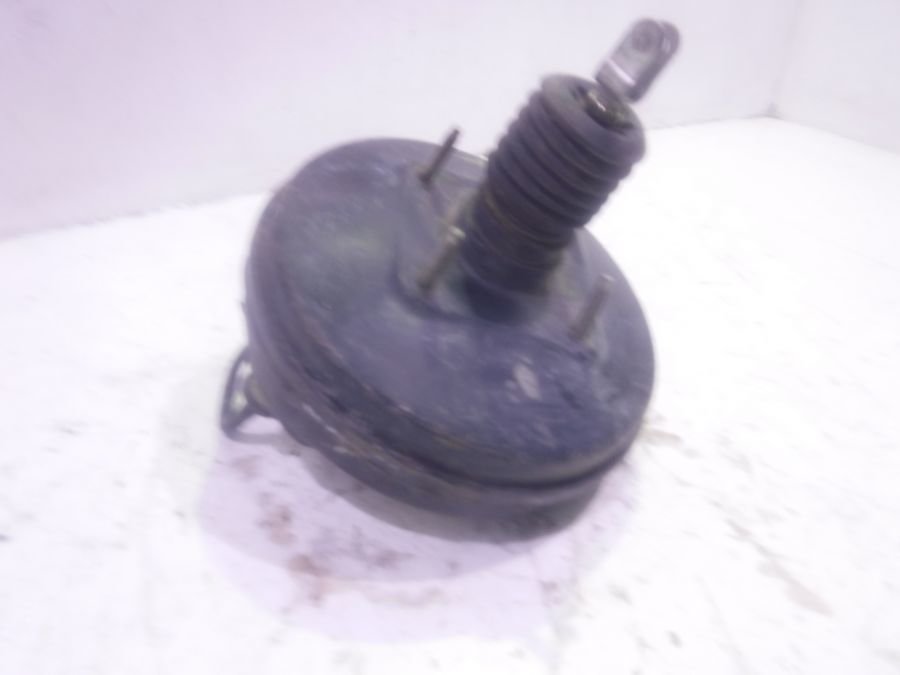

В вакуумных усилителях тормозов используется большая круглая гибкая диафрагма, заключенная в узел для создания двух отдельных вакуумных камер.Педальная сторона диафрагмы имеет два клапана, прикрепленных к рычагу педали. Эти клапаны работают вместе для управления работой бустера.

Для правильной работы вакуумному усилителю тормозов требуется необходимое количество вакуума. Обычно это разрежение во впускном коллекторе двигателя (17–21 рт. Ст.). На некоторых двигателях, особенно дизельных, вспомогательный насос создает разрежение. Этот вакуум применяется как со стороны педалей, так и со стороны главного цилиндра.

Когда водитель нажимает на педаль тормоза, вакуумный клапан блокирует источник вакуума на стороне педали усилителя.В то же время воздушный клапан перемещается, позволяя атмосферному давлению попасть в камеру. Иногда слышен легкий шипящий звук, когда воздух проходит мимо фильтра, через воздушный клапан в камеру.

Атмосферное давление на стороне педали в сочетании с источником вакуума, приложенным к стороне главного цилиндра, создает мощный тормозной усилитель. Это происходит из-за разницы давлений, вызванной закрывающимся вакуумным клапаном и открывающимся воздушным клапаном.

Гибкая диафрагма, расположенная в центре узла, обеспечивает герметичное уплотнение.К этой диафрагме подсоединен шток или «силовой поршень». Этот толкатель механически соединен с диафрагмой и через весь блок. Один конец подключается непосредственно к главному цилиндру, а другой — к педали тормоза. Благодаря такому механическому соединению отказ вакуумного усилителя тормозов не приводит к полной потере тормозного действия. Между ними всегда есть связь.

Когда водитель отпускает педаль тормоза, возвратная пружина возвращает диафрагму в исходное положение.Пока пружина перемещает диафрагму, воздушный и вакуумный клапаны возвращаются в свое нормальное положение в состоянии покоя. Это возвращает вакуум к обеим сторонам диафрагмы. Это положение называется уравновешенным или неподвижным.

Неисправность усилителя тормозов приводит к резкому нажатию педали тормоза. Для правильной работы вакуумных вспомогательных тормозных устройств требуется достаточный вакуум. Иногда это разрежение блокируется на впускном коллекторе или изгибе шланга обратного клапана.
