• Что такое суппорт
• Устройство суппорта
• Виды суппортов
• Передний и задний суппорт: в чем разница
• Когда нужна замена тормозного суппорта
• Причины неисправности суппортов

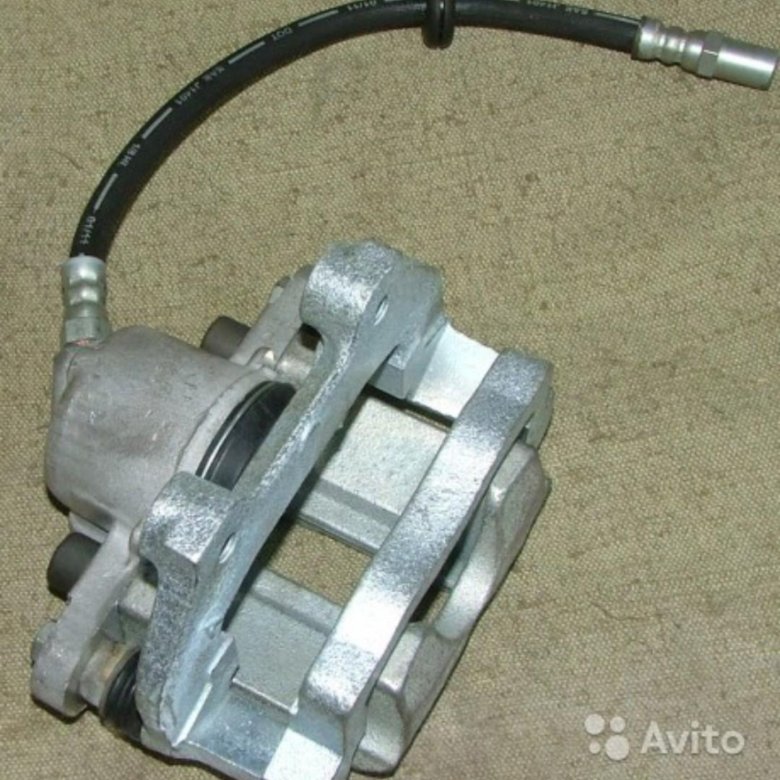

Что такое суппорт

www.adv.rbc.ru

Суппорт — один узлов тормозной системы автомобиля, который представляет собой устройство, прижимающее тормозные колодки к тормозному диску после нажатия на педаль тормоза. По сути, суппорт одна из важнейших механических деталей тормозной системы, которая наряду с другими деталями отвечает за эффективное замедления автомобиля во время торможения.

Фактически он представляет собой устройство из поршней, подключенных к гидравлической части тормозной системы, к которым крепятся тормозные колодки. Когда водитель давит на педаль тормоза, по магистралям тормозной системы к суппорту под давлением подается тормозная жидкость.

Она нажимает на поршень, который в свою очередь выходит из корпуса суппорта и давит на тормозные колодки, прижимая их к диску.

Устройство суппорта

Несмотря на важную функцию, конструктивно суппорт устроен не так уж и сложно. Он представляет собой устройство из поршня или нескольких поршней подключенных к гидравлической системе тормозов, к которым крепятся тормозные колодки. Расположение и количество тормозных колодок, а также способ крепления суппорта к ступице могут различаться. Но общее устройство у всех систем практически идентичное и состоит из:

• Корпуса
• Цилиндров с поршнем или несколькими поршнями
• Направляющих
• Пыльников направляющих поршней
• Крепежных, уплотнительных колец поршня
• Тормозных колодок
• Тормозных магистралей со штуцерами
• Возвратных пружин
• Плавающей скобы.

Несмотря на важную функцию, конструктивно суппорт устроен не так уж и сложно. (Фото: Shutterstock)

Виды суппортов

В зависимости от конструкции суппорта поршень, оказывающий давление на колодку, может быть не один. Иногда используется два или больше. А от расположения поршней в суппорте зависит и разновидность узла. Суппорт бывает двух видов:

• Фиксированный

Если поршни в суппорте стоят с обеих сторон диска, то он называется фиксированным. Конструктивно такой суппорт представляют собой металлический корпус, в котором симметрично расположены несколько цилиндров. В каждом из них есть поршни. Двигаясь, они прижимают обе колодки к диску одновременно. При этом сам корпус суппорта жестко крепится деталям подвески. А в состоянии покоя колодки внутри суппорта удерживают специальные пружины.

• С плавающей скобой

Если поршни в суппорте установлены только с внутренней стороны тормозного диска, то это, как правило, суппорт с плавающей скобой. В этом случае поршень или поршни давят только на внутреннюю колодку. Под их воздействием колодка прижимается к диску, а скоба движется по направляющим и прижимает вторую внешнюю колодку. Это самая простая конструкция, которая используется на большинстве бюджетных автомобилей, поскольку в производстве обходится значительно дешевле. Однако такие суппорты уступают фиксированным по эффективности.

Передний и задний суппорт: в чем разница

На самом деле серьезных отличий между ними нет, так как и на передней, и на задней оси суппорты действуют по одинаковому принципу. Однако существуют небольшие различия в нюансах из-за адаптации к различным условиям работы. Суппорты, расположенные на задней оси, немного переделаны, так как должны работать и со стояночным тормозом. Задние суппорта немного больше передних по габаритам и обладают чуть более сложной конструкцией, поскольку к ним подходит дополнительный привод от стояночного тормоза. Соответственно, в силу конструктивных особенностей деталей, установить передний суппорт вместо заднего и наоборот — не получится.

Когда нужна замена тормозного суппорта

Суппорт, как и любая другая деталь в автомобиле, имеет свойство изнашиваться и выходить из строя. В следующей главе мы расскажем о самых распространенных неисправностях и причинах, которые могут их вызвать. А сейчас обратим внимание на главные признаки неисправностей суппортов.

• Скрип при торможении

Скрип при торможении может быть признаком и других проблем с тормозами. Например, если на диски попал песок, или износились колодки. Но если вы знаете, что не заезжали на грунт, а колодки у вас свежие и менялись совсем недавно, то скрип при торможении может указывать на проблемы с суппортами.

Суппорт, как и любая другая деталь в автомобиле, имеет свойство изнашиваться и выходить из строя. (Фото: Shutterstock)

• Течь тормозной жидкости

Еще один признак неисправности — это появление следов тормозной жидкости на дисках или пятен на земле в районе колес.

Вообще течь тормозной жидкости может возникнуть в любо й области тормозных шлангов и магистралей, однако частенько это происходит в области присоединения трубок к суппортам.

• Заклинивание и «прихватывание» тормозов

Иногда суппорты срабатывают на сжатие, прижав колодки к диску, и не возвращаются в исходное положение после. Это первый признак того, что у детали мог закиснуть поршень или направляющие.

• Мягкая педаль тормоза

Еще один симптом, который может указывать на совершенно разные проблемы с тормозной системой, но также является одни из главных признаков неисправности суппортов.

• Перегрев

Еще одним признаком неисправности суппортов может быть перегревание тормозов. Причем, как колодок и дисков, так и тормозной жидкости.

• Неравномерный износ колодок

Еще один признак, указывающий на неисправность суппортов, в частности на проблемы с поршнем или направляющими.

Причины неисправности суппортов

Так какие же неисправности могут быть у суппорта и какими причинами она может быть вызвана? В принципе, основная неисправность с суппортов бывает всего одна: потеря подвижности поршня или направляющих скобы суппорта. А вот причины этой неисправности могут отличаться. Они могут быть вызваны следующими факторами:

• Несвоевременная замена тормозной жидкости
• Износ и надрыв пыльников
• Коррозия деталей: плавающей скобы, направляющих
• Закисание поршня
• Поврежденные шланги или штуцеры

Статьи Конспекты

www.adv.rbc.ru

www.adv.rbc.ru

признаки неисправности и способы ремонта

Тормозная система – важнейший комплекс в конструкции автомобиля, который отвечает за безопасность находящихся в нем пассажиров. Именно поэтому данной системе должно уделяться максимум внимания – диагностика должна проводиться регулярно, а с ремонтом затягивать и вовсе противопоказано.

Немного истории

Первым, кто создал такую модель тормозов (дисковый тип), стал Фредерик Ланчестер (Великобритания). Именно в его конструкции использовался суппорт, прижимающий колодки. Тем не менее, тогда технологии не позволяли создавать надежные дисковые тормозные системы.

Возродились дисковые тормоза в авиации, а в 50-х годах их начали ставить и на автомобили – сначала на спортивные модели, а потом и на серийные. Первой машиной с серийными передними дисковыми тормозами стала модель Chrysler Crown Imperial (в 1949 году).

Важность этого компонента сложно переоценить, ведь тормозные диск и колодки являются пассивными компонентами, тогда как суппорт выполняет активную роль. За счет него и происходит прижимание колодок. Следовательно, именно суппорт тормозной является важнейшим компонентом.

Суппорт тормозной передний – типы конструкции

Развитие данных механизмов отразилось в их разделении на 2 категории, в зависимости от компоновки:

1. Фиксированная конструкция – он представляет собой корпус, изготовленный из металла, а с обеих сторон тормозного диска находятся рабочие цилиндры. Их расположение симметрично. При этом сам корпус зафиксирован на поворотном кулаке. В состоянии покоя колодки держатся за счет специальных пружин, а во время торможения происходит их сжатие, в результате чего они прижимаются к поверхности диска. Для обеспечения работы такой конструкции требуется, дабы тормозная жидкость подавалась одномоментно во все цилиндры, что достигается за счет целой системы шланг, патрубков и различных трубок. Такие тормоза отличаются высокой эффективностью, благодаря чему они идеально подходят для авто с мощными моторами и большой массой – гоночные и представительские модели. На таких суппортах специализируются всемирно известные бренды – Brembo и другие.
2. Плавающая скоба – принципиальное отличие такого суппорта от фиксированного в том, что одна из колодок находится в неизменной позиции. Его конструкция предполагает наличие кронштейна, а также цилиндра, который зафиксирован на внутренней стороне. Обычно подобные суппорта являются одно- или двухпоршневыми. Процесс торможения следующий – поршень нажимает на колодку и прижимает ее к диску, а по окончании данной фазы скоба (плавающий тип) начинает сдвигаться в сторону поршня, скользя по направляющим. За счет этого к поверхности диска прижимается еще одна колодка.

Такая конструкция обычно встречается на машинах бюджетных сегментов, так как она дешевле в производстве и проще.

Принцип работы  тормозного суппорта

Суппорт тормозной выполняет основную задачу – обеспечивает необходимое тормозное усилие, требуемое для замедления или остановки автомобиля.

Нажатие тормозной педали приводит к образованию давления в тормозной магистрали. Оно и передается на поршни суппорта, который в это время строго параллельно фиксирует колодки относительно диска. Во время торможения суппорта сжимают колодки с обеих сторон диска, что приводит к его замедлению. Но имеется и иной эффект. Он заключается в нагреве, так как энергия трения трансформируется в тепловую. Это существенно нагревает как диск, так и колодки с суппортами. Повышается и температура тормозной жидкости.

Подобный эффект ставит перед производителями определенные требования. Так суппорт тормозной передний обязан обладать следующими характеристиками:

• высокие показатели теплоотдачи;
• прочность;
• высокие характеристики сопротивляемости нагреву (чтобы повышение температуры не деформировало компоненты суппорта).

Видео: Общий принцип работы заднего суппорта

Признаки неисправности

Имеется несколько наиболее распространенных свидетельств неисправности тормозного суппорта:

1. увеличенное усилие – именно его требуется прикладывать для полной остановки машины;
2. автомобиль тянет в сторону в процессе торможения;
3. педаль становится «мягкой» – для нажатия на нее нужно достаточно слабого усилия;
4. пульсация педали тормоза;
5. небольшое сопротивление в перемещении педали до пола;
6. прихватывание тормозов;
7. блокировка задних тормозов при большом усилии и т. д.

Способы ремонта суппорта

Неисправности суппорта могут быть разными. Однако можно выделить наиболее частые случаи, а также рекомендации по их устранению.

Тормозные колодки подклинивают в суппорте

Это заметно, когда при демонтированном суппорте колодки не перемещаются в свободном ходе. Обычно причина в ржавчине на неподвижных колодках суппорта, которая и мешает перемещению колодок.

Для ликвидации проблемы стоит вооружиться наждачной бумагой, щеткой по металлу и напильником (но только мелким). Затем нужно счистить коррозию с металла, после чего смазать поверхность смазкой высокотемпературного типа. Однако на суппорте не должно быть выработки – ямок от коррозии. При их наличии зачистка не поможет – колодка будет недостаточно плотно прижиматься либо недостаточно быстро отходить от поверхности тормозного диска.

Иногда такой дефект можно устранить напильником (при условии незначительной выработки), но обычно приходится покупать новую часть суппорта (неподвижную).

Ещё кое-что полезное для Вас:

• Почему скрипят тормозные колодки автомобиля. Причины и способы устранения
• Что будет, если ездить на автомобиле без ПТС?
• Обязан ли водитель выходить из машины по требованию инспектора ГИБДД?

Видео: Переборка переднего суппорта Passat

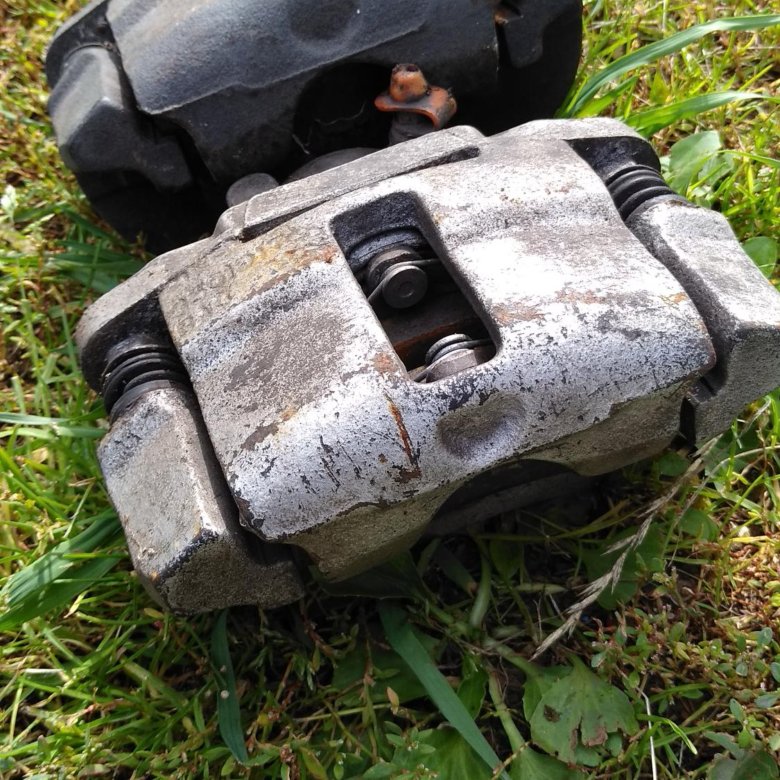

Коррозия на поршне суппорта

Ее может спровоцировать либо дефектный пыльник, либо длительный простой машины.

Для устранения неисправности рекомендуется демонтировать и разобрать суппорт. Вынуть из него поврежденный ржавчиной поршень и отшлифовать его специальной пастой или мелкой ржавчиной. После этого тщательно промыть посадочное место поршня жидкостью WD-40 и собрать суппорт заново. Не помешает и установка новых манжетов. Но лучшим вариантом станет покупка нового поршня или суппорта в сборе.

Клинят направляющие суппорта

Необходимо достичь свободного перемещения по направляющим. Для этого потребуется демонтировать колодки, после чего вновь собрать суппорт тормозной и попробовать двигать его по направляющим. При затрудненном скольжении рекомендуется принять меры – проинспектировать направляюще на предмет изгиба или излома, смазать их, почистить и т. д. Нужно добиться свободного перемещения.

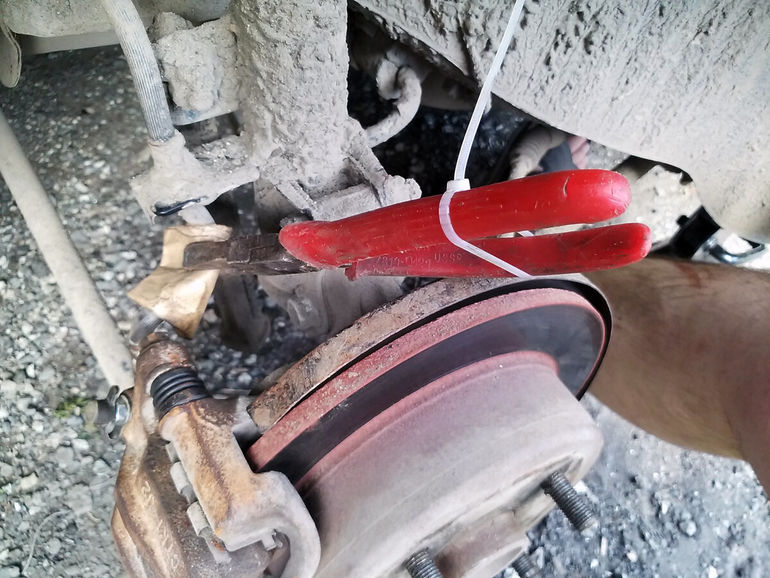

Клинит поршень в суппорте

Для проверки нужно отпустить штуцер прокачки после того, как колодки заклинят. В случае неисправности, подклинивания после этого не наблюдается. А при демонтированном суппорте крайне сложно обратно вдавить поршень.

Для профилактики можно периодически заводить поршень до упора внутрь суппорта посредством винта, после чего выталкивать его педалью наружу. Но не целиком, дабы он не выпал.

Что такое тормозной суппорт? Особенности, принцип работы, неисправности и ремонт

Сегодня мы узнаем, что называется автомобильным тормозным суппортом, какими особенностями обладает элемент тормозной системы, а также, какой принцип работы данного механизма

ЧТО ТАКОЕ ТОРМОЗНОЙ СУППОРТ? ОСОБЕННОСТИ, ПРИНЦИП РАБОТЫ, НЕИСПРАВНОСТИ И РЕМОНТ

Добрый день, сегодня мы узнаем, что называется автомобильным тормозным суппортом, какими особенностями обладает элемент тормозной системы того или иного транспортного средства, а также, какой принцип работы данного механизма. Кроме того, расскажем про устройство, строение тормозных суппортов, чем они отличаются друг от друга, а также, как правильно нужно их эксплуатировать и обслуживать, чтобы весь механизм тормозной системы работал надежно. В заключении поговорим о том, какие существуют основные неисправности суппортов тормозной системы транспортного средства, а также можно ли ремонтировать и восстанавливать узел или лучше сразу менять его на новый.



Сама по себе тормозная система того или иного автомобиля может быть с барабанным или дисковым механизмом. На сегодняшний день наиболее популярными тормозными механизмами считаются дисковые элементы системы, так как они обладают большим количеством преимуществ, чем барабанные. Почти каждый автовладелец знает, что из себя представляет тот или иной механизм, однако мало кто понимает, каков принцип работы процесса торможения автомобиля. Кроме дисков и колодок существует еще один не менее важный элемент системы, который называется тормозным суппортом. Этот механизм функционирует в совокупности с колодками и тормозными дисками. Дело в том, что суппорт, в какой то степени играет ключевую роль в процессе торможения, так как именно он за счет сжимания колодок останавливает диск.

---



ЧТО ТАКОЕ ТОРМОЗНОЙ ДИСК И КОГДА ЕГО МЕНЯТЬ



---

Однако, каким образом он это делает? Этот и другие вопросы мы разберем в нашей статье, чтобы получить исчерпывающее понятие от принципе работы суппорта и его роли в тормозной системе транспортного средства. Но перед тем, как переходить к рассмотрению принципа работы тормозного суппорта, мы разберем понятие этого механизма. Итак, что же называется автомобильным суппортом тормозной системы? Тормозным суппортом является специальный подвижной механизм, который прижимает тормозные колодки к диску во время нажатия водителем на педаль тормоза в процессе торможения. Справочно заметим, что суппорт является единственным подвижным элементом тормозной системы в автомобиле и устанавливается он только на дисковые тормоза. В свою очередь барабанная тормозная система функционирует иначе.





1. Особенности, строение и принцип работы тормозного суппорта

Сам по себе тормозной суппорт является довольно простым механизмом, где как таковой почти нечему ломаться. Суппорт имеет типовое строение с устройством и изменения между моделями механизмов минимальны. Даже технологии которые ежегодно подвергают изменениям многие автомобильные детали до сих пор практически не смогли внести свои коррективы в данный тормозной механизм и вот уже который год суппорт таким, каким мы его знаем устанавливается на разные марки автомобилей. Принцип работы суппорта основан на гидравлическом давлении, которое воздействует на поршень в главном цилиндре системы и выдавливает тормозную жидкость. Жидкость в свою очередь движется по трубкам, а затем попадает в шланги и направляется к суппорту, который сжимает колодки.



Как мы отметили ранее в любом суппорте имеется специальный поршень, который раздвигается и сжимается под воздействием давления. На одной стороне поршня устанавливается тормозная колодка, которая давит на внешнюю или внутреннюю поверхность диска, а с другой стороны располагается другая колодка, неподвижная. При сжимании суппорта колодки начинают тереться о диск и в последствии его останавливают. Что касается тормозного диска, то он напрямую связан с колесом автомобиля и тем самым снижает их скорость движения. Справочно заметим, что в процессе контакта колодок с диском происходит выделение большого количество тепловой энергии, из-за чего зачастую не оригинальные (дешевые) колодки в процессе эксплуатации начинают скрипеть. Все дело в том, что они просто не способны противостоять возросшей температуре.



Как мы сказали ранее почти все суппорты являются типовыми, однако они могут незначительно различаться по габаритам конструкции, то есть встречаются, как небольшого размера, так и довольно крупные механизмы. Крупные суппорты нужны для того, что вместить в себя длинные и широкие тормозные колодки, которые в большинстве случаев используются в спортивных автомобилях. Почти все суппорты на современных транспортных средствах устанавливаются на ступицы.

2. Основные неисправности тормозных суппортов

К сожалению в нашей жизни ничто не вечно, это также касается и суппортов, которые являются движущимся механизмом работающими в агрессивной среде, да еще и при при сильных перепадах температур. Стоит отметить, что перепад температур является основным врагом механизма, особенно это воздействие ощущают дешевые суппорты, которые могут просто разваливаться на части от перегрева. Таким образом, крайне важно грамотно подходить к выбору оптимальных по качеству элементов тормозной системы, а лучше покупать оригинальные запчасти. Справочно заметим, что на тормозах автомобиля экономить не в коем случае нельзя, потому что это та система, которая первой в автомобиле отвечает за безопасность.



Как правило, все поломки, которые происходят с суппортами зачастую связаны с резиновыми пыльниками механизма. Почему же это происходит? Дело в том, что пыльник суппорта призван защищать зеркальную поверхность поршня и сальники, которые выполняют функции по герметизации внутренней рабочей полости механизма от внешних воздействий, то есть он не дает деталям ржаветь, не пуская во внутрь влагу с грязью. Справочно заметим, что если пыльник находится в отличном состоянии, то суппорт прослужит очень долго. В том случае, если резиновый пыльник все же рвется, то почти сразу на поверхности поршня начнет появляться ржавчина, а во внутрь суппорта будет проникать грязь. Таким образом, разгерметизация пыльника ведет к разбиению сальников, в следствие чего появится течь технической жидкости, которая будет не спеша выходить наружу из тормозной системы, а колодки при этом просто не смогут эффективно сжимать диск.



Следующей проблемой после течи тормозной жидкости в следствии неисправного пыльника является закисание поршня механизма. Как правило, закисание происходит тогда, когда колодка имеет износ более 80 процентов и поршень тем самым выдвинут на максимальную длину по направлению вперед. Таким образом, происходит такая ситуация, что поршень, как бы и прижимает колодку, но уже не возвращается в обратном направлении, так как его поверхность сильно выдвинута вперед. В связи с чем происходит закисание кромки, которая мешает вернутся поршню назад.



Проблемы для тормозной системы, связанные с закисанием кромки поршня:

— Увеличенный износ тормозных колодок;

— Увеличенный износ тормозных дисков;

— Износ колодок будет неравномерным, то есть одна расходная деталь будет еще пригодной, а вторая изношена более, чем на 90 процентов;

— Появление скрипа, ухудшение торможения из-за перегрева дисков;

— Появление биения и вибрации в руле при торможении, так как поршень постоянно будет давить на диск, что особенно почувствуется на высоких скоростях.



Следующей проблемой по списку идет появление звука от тормозных суппортов на подобии грохота. Объясняется это тем, что определенные конструкции механизмов сделаны таким образом, что по прошествии значительного срока их эксплуатации появляется посторонний шум при езде. Данный симптом свидетельствует о появлении неисправности в направляющих или просто не грамотно сделана сама конструкция суппорта. Вот поэтому на оригинальные механизмы всегда устанавливаются специальные пружины, которые полностью оберегают узел от появления в нет грохота.



Кроме того, стоит учитывать еще тот момент, когда поршень закисает или ржавеет изнутри. Ржавчина изнутри появляется на той части, которая соприкасается с тормозной жидкостью. Однако, как это может происходить? Дело в том, что жидкость является гигроскопичной и в процессе эксплуатации она впитывает в себя влагу, которая поступает из окружающего воздуха. В среднем достаточно 3-4 лет, чтобы техническая жидкость превратилась в непонятно что. К чему это все ведет уже наверно всем понятно — к ржавчине, которая и создает закисание внутри суппорта. Вот поэтому не зря в технической документации к любому автомобилю четко прописано, что 1 раз в 3 года, необходимо производить замену тормозной жидкости.

---





---

3. Как ремонтировать тормозные суппорта и что для этого нужно

Дело в том, что как и любые другие детали, суппорта склонны ломаться и выходить из строя. Довольно часто причиной выхода из строя суппорта является тот факт, что автовладелец просто просмотрел изношенный пыльник механизма или закисание поршня. В том случае, если поломка случилась, то уже ничего не поделаешь, так как узел нужно чинить или менять. Если покупать механизм в сборе, то по стоимости это удовольствие выйдет достаточно дорого. Поэтому очень часто многие автовладельцы прибегают к ремонту поломанного суппорта. Для решения этого вопроса просто покупается ремкомплект, то есть те же новые внутренние детали, которые требуется заменить.

Как правило, рабочие поршни не ремонтируют, так как в этом просто нет смысла, ведь ржавчина и окислы просто разъедают поверхность механизма, причем даже если мы воспользуемся специальным станком по зачистке, размеры деталей будут уже негодными. Поэтому существует определенный алгоритм действий, которого следует придерживаться при восстановлении тормозного суппорта.

Последовательность действий при ремонте тормозного механизма:

— Первоначально покупается необходимый ремонтный комплект для тормозного суппорта;

— Демонтируется старый суппорт и полностью разбирается на детали;

— Удаляются все старые резиновые элементы, при надобности очищается сам корпус суппорта;

— Устанавливаются новые детали вместо старых, на те же места;

— Устанавливается собранный суппорт на автомобиль и прокачивается тормозная жидкость по системе.



Кроме ранее перечисленных узлов суппорта, как правило, меняются еще направляющие элементы, которые выглядят в виде длинных болтов, по которым ходит подвижная часть механизма. В том случае, если данные детали изнашиваются, то есть у них рвется уплотнительная резинка, то функционирование суппорта может нарушиться, поэтому их желательно также менять на новые.



Видео: «Что такое тормозной суппорт. Особенности, принцип работы, неисправности и ремонт»

В заключении отметим, что сам по себе суппорт является очень важным механизмом тормозной системы. Однако суппорт нужно рассматривать, как единое целое вместе с тормозными колодками, потому что именно они берут на себя основную нагрузку в процессе торможения автомобиля. Стоит заметить, что примерно в 90 процентах поломок передних тормозов автомобиля, причиной выступают именно суппорты и связанные с ними компоненты.



БОЛЬШОЕ СПАСИБО ЗА ВНИМАНИЕ. ОСТАВЛЯЙТЕ СВОИ КОММЕНТАРИИ, ДЕЛИТЕСЬ С ДРУЗЬЯМИ.

Как понять, что тормозной суппорт вышел из строя?

Говорят, что яйцо испортилось, опустив его в стакан с водой. Если яйцо падает на дно стакана, оно еще свежее. Если он опускается на дно и встает, он менее свежий, но его все же можно есть. Но если яйцо плавает на поверхности воды, оставьте его в покое. Это пошло плохо. Конечно, если вы проигнорируете признаки тухлого яйца, ваш нос поймет это, как только вы его откроете.

То же самое можно сказать и о ваших тормозных суппортах. Когда ваши тормоза изнашиваются, они посылают вам знаки. Как и в случае с тухлым яйцом, если вы игнорируете признаки неисправного тормозного суппорта, они станут гораздо менее заметными. Симптомы будут обостряться, и проблема станет более очевидной. Результатом, скорее всего, будет повреждение.

Но это не обязательно должно случиться с вашей машиной. Вот признаки неисправного тормозного суппорта.

Что такое тормозной суппорт?

Во-первых, давайте посмотрим на вашу тормозную систему и поймем, что делает суппорт. Суппорт является компонентом дисковой тормозной системы, наиболее распространенной на современных легковых автомобилях. Работа этой системы зависит от гидравлического давления. Когда вы нажимаете на педаль тормоза, сила передается через жидкость внутри сети шлангов и трубок на колеса. К каждому колесу прикреплен тяжелый металлический диск, называемый тормозной диск . Когда ваши колеса катятся по дороге, роторы вращаются вместе с ними. Вокруг каждого ротора закреплена пара тормозных колодок . Эти колодки подвешены в гидравлическом зажимном механизме — суппорте.

Каждый раз, когда вы нажимаете на тормоз, суппорты прижимают тормозные колодки к дискам точно так же, как человек в инвалидной коляске может схватиться за колеса, чтобы снизить скорость. Велосипед работает аналогичным образом. Когда вы берете тормозной рычаг, трос приводит в действие суппорт, который прижимает пару резиновых тормозных колодок к бокам велосипедного колеса. В каждом случае создается трение, и кинетическая энергия движущегося тела преобразуется в тепловую энергию, чтобы замедлить вас и остановить.

Каковы признаки того, что суппорт вышел из строя?

К счастью, ваши тормозные суппорты рассчитаны на долгий срок службы. Если ваши тормозные колодки рассчитаны на изнашивание по мере использования (в некоторой степени и ваши роторы), суппорт не считается изнашиваемым элементом, который требует регулярной замены. Тем не менее, они иногда терпят неудачу. Как вы можете сказать? Плохой суппорт может проявить себя следующим образом.

При проверке .

Лучший способ обнаружить неисправный тормозной суппорт — это регулярно проверять тормозную систему. Технический специалист может определить ранние признаки неисправности суппорта — коррозию, скопление грязи, утечку, нежелание направляющих штифтов и т. д. — до они становятся серьезной проблемой. Если у суппорта уже есть проблемы, техник может заметить неравномерный износ тормозных колодок из-за того, что суппорт либо застрял в открытом, либо в закрытом положении. Многие ремонтные мастерские предлагают некоторую форму бесплатной проверки при каждой сервисе по замене масла , где технический специалист проверит состояние основных систем и компонентов автомобиля, включая ваши тормоза. В противном случае вам следует планировать осмотр не реже одного раза в год.

См. 21-точечный осмотр.

Поскольку ваши тормозные колодки содержат расходуемый фрикционный материал, который со временем изнашивается, вам необходимо время от времени заменять их. Срок службы тормозных колодок может сильно различаться. Поэтому важны проверки. Если вы склонны тормозить агрессивно или «ездите на тормозах», ваши тормозные колодки будут изнашиваться быстрее. То же самое, если вы много ездите по грунтовым дорогам. Состав фрикционного материала на тормозных колодках также имеет значение. Органические тормозные колодки служат не так долго, как керамические или полуметаллические колодки. Как правило, тормозные колодки могут прослужить от 60 000 км до 20 000 км, прежде чем им понадобится ремонт тормозов.

Ваш автомобиль уводит в сторону.

Суппорт может выйти из строя из-за заедания, часто в результате дешевого ремонта тормозов, когда не были заменены все необходимые компоненты. Ваши тормозные колодки должны «плавать» по обеим сторонам ротора, когда вы едете. При нажатии на педаль они сжимаются; при отпускании педали они отпускают. Но если суппорт застрял, колодки могут не отсоединиться от ротора или вообще не зацепить его. В результате ваш автомобиль уводит в сторону. Он будет тянуть в направлении суппорта, который не отпустит, и отклоняться от того, который не схватится. Если вы уберете руки с руля, вы можете даже заметить, что автомобиль тянет в сторону, когда вы не тормозите (хотя это также может быть признаком купить шины, которые нуждаются в замене).

Иногда протекает тормозной суппорт. Это ненормально; на самом деле, это может быть опасно, если ваша тормозная система теряет гидравлическое давление из-за утечки. Если вы видите признаки утечки жидкости на земле прямо внутри того места, где находится шина, возможно, у вас протекает суппорт, который следует устранить как можно скорее. Не садитесь за руль автомобиля, если из суппортов или других мест вытекает тормозная жидкость. Отбуксируйте его в ремонтную мастерскую для обслуживания тормозов.

Вы слышите странные звуки.

Странные звуки из вашего автомобиля могут сигнализировать о ряде проблем. Тормозные колодки, например, будут скрипеть, когда стареют. Если они износились сверх своих пределов, они начнут царапать и стачивать. Необнаруженный заклинивший тормозной суппорт часто издает шум, похожий на шум изношенных тормозных колодок. Вначале может показаться, что что-то трется, когда вы отпускаете педаль тормоза. Не обращайте на это внимания, и в конечном итоге вы услышите металлический скрежет, скрежет или звук трения, который указывает на контакт металла с металлом в вашей тормозной системе. Менее частым явлением является звук «стук» при нажатии на педаль тормоза. Это может быть признаком того, что суппорт или скоба суппорта сломались. В таком случае не управляйте автомобилем, отбуксируйте его в ремонтную мастерскую.

Как видите, признаки неисправного тормозного суппорта могут усиливаться по мере того, как вы их не замечаете. Если пренебречь плановым техническим обслуживанием или не проводить регулярный осмотр тормозов, неисправный суппорт может остаться незамеченным. По крайней мере, пока вы не услышите забавные звуки. Игнорируйте их, и ваша тормозная система может выйти из строя. Это все равно, что знать, что яйцо тухлое, и тем не менее разбить его. Зачем рисковать запахом тухлых яиц из-за сильно поврежденного суппорта и отказавших тормозов?

Columbia Auto Care & Car Wash | Автор: Майк Алес | Авторское право

Эта статья предназначена только в качестве общего руководящего документа, и вы полагаетесь на ее материалы на свой страх и риск. Используя это общее руководство, вы соглашаетесь защищать, возмещать убытки и ограждать Columbia Auto Care & Car Wash и ее филиалы от любых и всех претензий, убытков, затрат и расходов, включая гонорары адвокатов, возникающих или связанных с использование вами этого руководящего документа. Насколько это разрешено применимым законодательством, Columbia Auto Care & Car Wash не делает никаких заявлений или гарантий, явных или подразумеваемых, в отношении информации, содержимого или материалов, включенных в этот документ. Это резервирование прав должно быть настолько широким и всеобъемлющим, насколько это разрешено законами вашего государства проживания.

Что такое тормозной суппорт

Тормозной суппорт представляет собой набор деталей, выполняющих роль конечного механизма тормозной системы автомобиля, который прижимает тормозные колодки к тормозному диску для замедления и/или остановки автомобиля.

Тормозные суппорты являются важнейшим элементом тормозной цепи автомобиля, а также сцепления в автомобиле, так как в случае их неисправности они не оказывают давления на тормозные колодки, тем самым уменьшая недостаток мощности при торможении. Поэтому также важно открыть для себя различные типы клатчей. Если это произойдет, автомобиль может занести в сторону во время торможения, тормозной путь автомобиля может увеличиться, что потребует большего расстояния для остановки.

В автомобиле используются два типа тормозных суппортов: фиксированные тормозные суппорты, используемые в автомобилях высокого класса, и плавающие тормозные суппорты, наиболее часто используемые на рынке. Если вы хотите подробно узнать о типах тормозных суппортов, существующих на рынке, не пропустите наш пост, в котором мы расскажем вам о них все.

Как работает тормозной суппорт

Существует два типа систем:

1. Рабочая тормозная система, , которая воздействует на все четыре суппорта автомобиля и работает с гидравлическое давление . Каждый раз, когда мы нажимаем на педаль для торможения, главный тормозной цилиндр приводится в действие, который, в свою очередь, толкает и передает тормозную жидкость по контуру, передавая давление на тормозные суппорты нашего автомобиля.
   Гидравлическое давление, передаваемое системой, прижимает один или несколько поршней в каждом тормозном суппорте к тормозным колодкам. Это давление заставляет тормозные колодки воздействовать на тормозной диск, в результате чего трение от контакта тормозных колодок и дисков вызывает замедление .
2. Стояночная тормозная система , воздействующая на задние суппорты, работает посредством механического рычага . Задние тормозные суппорты работают как гидравлически, так и механически. Рычаг тормоза рядом с сиденьем водителя напрямую связан с колесным тормозом.
   При срабатывании тяговый трос тянет тормозной рычаг (17) в задней части каждого суппорта и создает вращательное движение. В ответ на это движение поршневой шток (12) перемещает поршни (6), сжимая тормозной диск 9.0010 . Конструкция этих поршней позволяет управлять ими как гидравлически, так и механически. В большинстве случаев эти поршни могут поставляться компанией Frenkit. Некоторые новые автомобили активируют стояночный тормоз электронным способом.

Таким образом, сервисная и парковочная системы разделены на управление и трансмиссию.

Как узнать, неисправен ли тормозной суппорт

Мы можем определить, что тормозной суппорт в автомобиле нуждается в замене, когда есть ошибка торможения или тормоз шумит.

• При отказе торможения мы находим полное торможение, частичное торможение или полное отсутствие торможения. Это может быть связано с:
  • Суппорт заблокирован из-за заклинивания, отсутствия смазки или износа компонента . Вы заметите это, когда автомобиль наклоняется в одну сторону, а не прямо.
  • Неравномерное проскальзывание компонентов . Это приводит к более медленному торможению. В отказах торможения мы находим полное торможение, частичное торможение или полное отсутствие торможения. Это может быть связано с:
  • Утечка тормозной жидкости в тормозной системе или сломанные детали . Совершенно не реагирует на тормоза.
• Шумовые неисправности включают в себя отсутствие смазки, не полностью закрепленные элементы или неравномерный износ колодок.



Какие инструменты необходимы для замены тормозного суппорта

Если вам нужно заменить тормозной суппорт на вашем автомобиле, у вас есть два варианта: обратиться в ремонтную мастерскую или сделать это самостоятельно. Перед ремонтом автомобиля мы рекомендуем, если у вас нет знаний по разборке тормозного суппорта, вам не следует менять тормозные суппорты, так как это важная часть безопасного вождения. Если вы не совсем уверены, обратитесь к профессионалу. Если вы выбрали второй вариант, вам понадобится ряд инструментов для его ремонта:

1. Домкрат для подъема автомобиля с целью проведения ремонта.
2. Подставка для фиксации автомобиля при подъеме.
3. Инструменты для мастерских: молотки (предпочтительно пластмассовые), отвертки, гаечные ключи (втулочные, рожковые), шестигранные гаечные ключи, плоскогубцы и т. д. В случае заднего суппорта потребуются специальные инструменты, предоставляемые компанией Frenkit.

Если часть гидравлической системы нуждается в замене или ремонте, в дополнение к вышеперечисленным компонентам необходимо следующее:

1. Контейнер для утилизации использованной тормозной жидкости. *Не забудьте утилизировать жидкость в специально отведенных местах.
2. Человек или индикаторы очистки, которые помогут нам очистить систему.
3. Новая замена тормозной жидкости .

Если вы хотите узнать больше о тормозных суппортах, мы также объясним, как покрасить тормозные суппорты вашего автомобиля шаг за шагом. Независимо от того, являетесь ли вы профессионалом или частным лицом, которое хочет отремонтировать свой собственный автомобиль, в Frenkit, дистрибьюторе деталей тормозной системы, специализирующемся на компонентах тормозной системы для легковых автомобилей, мы предлагаем вам широкий ассортимент продукции для вашего автомобиля: ремонтные комплекты для тормозные направляющие, тормозные суппорты, насосы сцепления и для ремонта рабочего цилиндра сцепления; комплекты аксессуаров для тормозных суппортов; поршни суппорта и компоненты, среди прочего.

Если вы не знаете, как искать, мы также покажем вам, как определить ссылки на тормозной суппорт.

Как определить неисправность тормозного суппорта

Большинство водителей осознают важность исправных и обслуживаемых тормозных систем. Тормозная система автомобиля необходима для обеспечения безопасности. По этой причине очень важно знать детали, которые обеспечивают безопасную остановку вашего автомобиля, и характерные признаки неисправных деталей. Ниже приведена информация о тормозных суппортах, о том, почему они необходимы для тормозной системы вашего автомобиля, а также о признаках того, что они могут нуждаться в обслуживании или замене.

Получить бесплатную консультацию

Что такое тормозной суппорт?

Тормозные суппорты вашего автомобиля являются частью дисковой тормозной системы. Тормозной суппорт — это то, что содержит тормозные колодки и поршни. Создавая трение с тормозными дисками, тормозные суппорты могут замедлять колеса автомобиля. По сути, тормозной суппорт вашего автомобиля отвечает за прижатие тормозной колодки к ротору, чтобы остановить автомобиль. Из-за этой важной функции важно обслуживать и заменять тормозной суппорт при необходимости.

Как определить неисправность тормозных суппортов:

Для большинства проблем в автомобиле характерны явные признаки неисправных или старых деталей. Что касается тормозных суппортов, то несколько признаков могут сигнализировать вам как водителю о том, что пришло время их заменить. Другие детали тормозной системы вашего автомобиля, изношенные, неправильно замененные или старые, также могут привести к аналогичным симптомам и повредить тормозные суппорты в долгосрочной перспективе. Неисправный тормозной суппорт может привести к неравномерному износу тормозов из-за заклинивания в открытом или закрытом положении. Диагностика этого до того, как это станет проблемой, поможет вашей тормозной системе и вашей безопасности, что является еще одной причиной, по которой регулярное техническое обслуживание и осмотры ценны. В зависимости от того, как вы ездите, частота технического обслуживания или проверок может сильно различаться.

Во время осмотра или технического обслуживания

Возможно, вам повезет обнаружить неисправные суппорта во время планового технического обслуживания тормозов или осмотра автомобиля. Если все сделано тщательно, эти проблемы будут обнаружены до того, как они будут представлять серьезную опасность для вас или других транспортных средств на дороге. Будь то во время осмотра тормозной системы или замены тормозов, технические специалисты способны заметить ранние предупреждающие признаки неисправности тормозного суппорта.

Ваш автомобиль тянет в одну сторону

Если вы обнаружите, что ваш автомобиль тянет или поворачивает в одну сторону во время движения, это может быть признаком того, что вам необходимо заменить его или какую-либо другую часть тормозной системы автомобиля. Когда вы нажимаете на педаль тормоза, тормозные колодки сжимаются, и они отпускают, когда вы отпускаете педаль. Если суппорт застрял, то тормозная колодка может не отпустить или даже не захватить ротор. Если это произойдет, то ваш автомобиль будет тянуть в сторону суппорта, который не будет освобождаться, и ваш автомобиль будет отрываться от суппорта, если он не зацепится. Один из способов проверить это во время вождения — на мгновение безопасно убрать руки с руля. Если вы обнаружите, что ваш автомобиль съезжает на одну сторону дороги, пытаясь сохранить прямой маршрут, возможно, пришло время пройти техосмотр.

A Утечка жидкости

Если вы заметили утечку жидкости из тормозного суппорта вашего автомобиля, это признак того, что ваш автомобиль необходимо проверить и при необходимости отремонтировать. Это может быть опасно, потому что это может означать, что тормозная система вашего автомобиля теряет гидравлическое давление из-за утечки. Если вы видите признаки утечки на земле внутри вашей шины, важно немедленно решить проблему. Кроме того, необходимо избегать управления автомобилем, если возникла эта проблема, так как это может создать опасную ситуацию для вас, вашего автомобиля и других водителей на дороге.

Ненормальный звук

Хотя большинство автомобилей и проблемы с автомобилем могут вызывать различные звуки, очень важно знать, какой звук могут издавать неисправные тормозные суппорты. Тормозные колодки, например, издают визг, когда стареют и изнашиваются. Заклинивший тормозной суппорт издает такой же визжащий звук, как изношенные тормозные колодки. Этот звук начинается как звук трения и, если им пренебречь, перерастает в металлический скрежет, скрежет или звук трения. Этот звук указывает на контакт металла с металлом в тормозной системе. В другом, более необычном и экстремальном случае вы можете услышать глухой звук при нажатии на педаль тормоза. Если этот звук присутствует при торможении, это может быть признаком того, что ваш тормозной суппорт или скоба суппорта сломаны, и важно прекратить движение, чтобы не нанести больше повреждений. Замена тормозного суппорта необходима, чтобы предотвратить дальнейшее повреждение вас или автомобиля в случае возникновения этой проблемы.

Что делать, если ваш тормозной суппорт неисправен:

Если какой-либо из этих признаков присутствует в вашем автомобиле, важно запланировать техническое обслуживание или ремонт. Однако, даже если вы не уверены в серьезности или степени проблемы, Wrench предлагает диагностические услуги, которые помогут вам понять, в чем проблема, и решить ее!

Как записаться на прием к Wrench

В Wrench работают сотни выездных техников, сертифицированных ASE, по всей стране, которые помогают упростить техническое обслуживание и ремонт автомобилей. С нашей платформой онлайн-бронирования еще никогда не было так просто записаться на прием в Wrench.

Для начала нажмите кнопку, расположенную вверху и внизу этой страницы, чтобы перейти к нашей службе бронирования. Оттуда вам будет предложено ввести VIN вашего автомобиля, или у вас будет возможность вручную ввести год, марку и модель вашего автомобиля. После того, как эта информация будет введена, у вас есть возможность выбрать из списка услуг, которые предлагает Wrench.
