Бензонасоса диагностика: давление бензонасоса, признаки неисправности, почему не качает

Как проверить бензонасос? — самостоятельная диагностика

Бензонасос автомобиля можно без преувеличения назвать одним из важнейших узлов, поскольку он обеспечивает равномерное поступление топлива к двигателю. Согласитесь, что без такой важной детали ездить на автомобиле было бы проблематично.

Раньше вместо бензонасоса использовались простые шланги, которые действовали по всем известному закону сообщающихся сосудов Архимеда и это вносило серьезные коррективы как в конструкцию автомобиля, так и в качество езды – давление в системе невозможно было регулировать.

На данный момент используется два вида бензонасосов:

• механические;
• электрические.

Первый вид используется в карбюраторных двигателях и его главная задача состоит в поддержании постоянного давления в топливной системе. Электрические – более продвинутые, они устанавливаются на автомобили с инжектором, давление и объем топлива, поступающего в двигатель, регулируются с помощью электронных датчиков.

Как рассказывают бывалые автомобилисты, бензонасос может работать в двух режимах:

• работает;
• не работает.

Это, конечно, шутка. Можно было бы добавить промежуточную стадию – “работает, но плохо”. В чем это выражается?

Симптомы поломки бензонасоса

Несложно догадаться, что если бензонасос начинает работать с перебоями, то проблемы будут очень серьезными – топливо будет подаваться в систему неправильно. В результате, во время вождения нас могут ожидать следующие сюрпризы:

• проблемы со стартом – когда жмете на газ, ощущаются провалы, тяга пропадает, потом резко появляется, автомобиль “подрывает”;
• автомобиль заводится со второго или третьего раза, хотя стартер работает нормально;
• на высоких оборотах автомобиль подергивается – сказывается неравномерная подача бензина;
• пропадение тяги;
• мотор глохнет при нажатии на газ – это последняя стадия, когда бензонасос действительно не работает.

Из-за чего возникают все эти проблемы? Насос вышел из строя, либо забился топливный фильтр.

Топливный фильтр – это отдельная тема, практически во всех системах он стоит за бензонасосом, соответственно через насос проходит неочищенный бензин, в котором может содержаться большое количество мелких механических частичек.

И хотя такие проблемы бензонасосу не страшны, но со временем они все же проявляются – падает напор топлива, насос работает с шумом.

Особенно ярко это выражается во время запуска двигателя – стартер забирает на себя львинную долю мощности АКБ, напряжение в сети падает, изношенный насос не в силах обеспечить достаточный приток топлива. Как результат – мотор глохнет.

Проверка бензонасоса – диагностика проблем

Проверить бензонасос можно разными способами: внешний осмотр, измерение давления в топливной системе, с помощью тестера или лампочки – выбор зависит от типа насоса.

Внешний осмотр можно применять только для карбюраторных машин, поскольку у них бензонасос крепится снаружи бака. Нужно также сказать, что в таких автомобилях может быть два насоса для работы в разных режимах. Они могут находиться как под капотом, так и непосредственно в районе бензобака.

Если при визуальном осмотре вы обнаружили, что имеется утечка топлива, чувствуется запах бензина, то это может говорить об износе прокладок. В таком случае вам понадобится ремкомплект, а также набор инструментов для демонтажа насоса, его разборки. Замене могут подлежать следующие детали:

• капроновый сетчатый фильтр;
• всасывающий и нагнетающий клапаны – их проверяют путем подачи воздуха в нагнетающий штуцер насоса, исправные клапаны не должны пропускать воздух;
• узел диафрагм и пружина, которая их сжимает – диафрагмы должны быть без повреждений, пружина – упругой;
• толкатель – на нем не должно быть повреждений и наклепов.

Проверка давления производится с помощью манометра, который подключают к топливной рампе, а циферблат манометра выносят к лобовому стеклу.

При заведенном двигателе на холостых ходах проверяются показания манометра – они должны соответствовать данным из инструкции – 300-380 кПа. Это значение должно оставаться стабильным и при движении. Попробуйте разогнаться до третьей скорости и посмотрите не изменились ли показания манометра – если они упали, значит насос не поддерживает нужный уровень давления.

Кроме того, давление в системе может падать и из-за утечек топлива из топливных шлангов. Потребуется визуальный осмотр на наличие утечек. Исправляются такие проблемы путем замены шлангов, фильтров и так далее.

Проблема может состоят и в том, что неисправно работает реле насоса. Проверить его можно путем подключения к разъемам лампочки или отверткой с индикатором. При включенном зажигании индикатор загорается – значит проблема не в бензонасосе.

Провести такие проверки можно самостоятельно, однако в специализированных сервисах механики смогут без проблем диагностировать любую поломку, ведь тяга может падать, а мотор глохнуть не только из-за проблем с бензонасосом.

В этом видео вы узнаете почему не качает насос, а также как устранять неисправности связанные с ним на конкретных примерах.

На этом видео проводится именно проверка и тестирование бензонасоса.

Загрузка…

Как проверить бензонасос – ищем проблемы самостоятельно

Можно смело утверждать, что этот маленький труженик является практически сердцем всей топливной системы авто, поэтому информация о том, как проверить бензонасос, является весьма актуальной и необходимой. Разберемся с его устройством и проблемами, которые могут нас ожидать в ходе эксплуатации.

Как проверить давление бензонасоса – изучаем механизм

Основная функция этого компонента двигательной системы – подача топлива в двигатель. Без него осуществить данный процесс довольно проблематично, учитывая то, что бензобак и двигатель находятся в разных концах авто. Хотя раньше вместо бензонасоса использовался топливный шланг, а жидкость протекала в нем под действием гравитационных сил.

Однако это количество топлива должно быть регулируемым, именно за это и отвечает редуктор бензонасоса, поэтому очень важно знать, как проверить давление бензонасоса. Эти современные детали делятся на два типа: электрические и механические. Они имеют несколько отличные принципы работы, поэтому и эффективность их различна.

Работа первых заключается как бы в проталкивании топлива, причем в современных машинах скорость регулируется в зависимости от требований движка, в более старых моделях она была постоянной. Данный контроль осуществляется посредством электронной системы, которая учитывает соотношение воздушно-топливной смеси, а также содержание выхлопов. Запускается же такой тип бензонасоса с помощью электродвигателя, как только включается замок зажигания.

Механические бензонасосы применяются в карбюраторных авто, при этом давление подачи топлива достаточно низкое. Этот тип насоса, в отличие от электрических, крепится снаружи бака. Иногда устанавливают сразу два бензонасоса, один работает на малых объемах и высоких давлениях, а второй, наоборот, на больших объемах и достаточно низких давлениях.

Как проверить исправность бензонасоса при капризах двигателя?

Иногда эти детали становятся неисправны, и знать, как проверить работоспособность бензонасоса, очень важно. Самым главным тревожным знаком является прерывистое движение автомобиля, вернее, он будет просто-напросто дергаться из-за нестабильной работы мотора. Также мотор может функционировать неполноценно и при работе на холостом ходе. Еще один признак, который вынудит вас ознакомиться с информацией о том, как проверить исправность бензонасоса, является слишком длительный период, необходимый для того, чтобы двигатель завелся, в некоторых случаях он может вовсе не завестись.

Причина же такого поведения – низкое давление в системе, поэтому для начала проверяем, нет ли утечек.

Для этого понадобится специальный индикатор, приобрести который не составляет труда в любом специализированном магазине. Установив его, как это указывается в инструкции, следует заглушить движок и наблюдать за всеми необходимыми показателями, если в течение пяти минут давление снижается до 1,6 атмосферы, то либо форсунка, либо регулятор пропускают топливо. Если вы обладаете достаточной сноровкой, их можно поменять самостоятельно.

Как проверить бензонасос вспомогательными механизмами?

Есть еще один способ, как проверить работы бензонасоса, для этого понадобится манометр, который подключается к топливной рампе и выводится на лобовое стекло через кромку капота. После включения зажигания необходимо зафиксировать показания манометра, которые должны колебаться в пределах 300-380 кПа. Затем, разогнавшись до третьей передачи, также стоит проследить за данными показателями, они должны сохраниться в прежних пределах, если это не так, тогда стоит обратиться к специалистам.

Если же ваше авто глохнет на ходу, то скорей всего неисправность в электрической части, поэтому не лишним будет узнать, как проверить реле бензонасоса

. Но и это сделать достаточно просто, необходимо подключить к разъему бензонасоса контрольную лампочку и включить зажигание, если лампа загорелась на несколько секунд, значит, причина вовсе не в этом.

Неисправности, связанные с протечкой топлива, довольно легко устраняются путем замены необходимых фильтров, прокладок, диафрагм, а также клапанов. Однако, несмотря на всю простоту процесса, в этом деле стоит быть предельно аккуратным, так как речь идет о топливе. В случае с неисправной электрической частью лучше всего сразу обратиться к специалистам.

Оцените статью: Поделитесь с друзьями!

Топливный насос — диагностика и ремонт

Главная » Советы по ремонту » Топливный насос — диагностика и ремонт

просмотров 15 837

В этой статье хочу поговорить о топливном насосе который установлен в баке, как проводить диагностику и его ремонтировать.

Автомобили старого года выпуска в большинстве случаев могу иметь такую неисправность, когда в топливном шланге падает давление. А иногда его и вовсе нет. Этой поломке подвержены многие автомобили иностранного производства, в том числе и такая известная марка, как Пежо 405. В чём могут крыться причины поломки? Их может быть несколько: сгорел предохранитель, вышло из строя реле топливного насоса, загрязнился фильтр. Может выйти из строя и сам топливный насос (об этом будет написано ниже). Обнаружить причину такой неисправности бывает нелегко, в виду того, что одинаковые проблемы могут свидетельствовать о разных поломках.

Например, двигатель Пежо 405 плохо реагирует на нажатие педали акселератора или не развивает полную мощность, то причины этого могут быть самые различные. Первое, что приходит на ум – плохое топливо. Второй вариант – сбой в работе системы зажигания. Хотя может просто сломаться топливный насос. Или сгореть реле.



Но так как у большинства автолюбителей может оказаться мало опыта для самостоятельной установки причины неисправности, и вы будете не в состоянии самостоятельно произвести ремонт по замене вышедших из строя деталей peugeot 206, то лучше обратитесь в автомастерскую. Это вам не будет стоить больших денег, но в замен вы получите гарантию того, что ваш Пежо партнёр исправен.



Итак, давайте поговорим о топливном насосе автомобиля Пежо 406. Как диагностировать неисправность и что делать в том случае, если насос вышел из строя.



Проверяем топливный насос на стенде

Иногда владелец Пежо 406, не дожидаясь когда отдельные элементы его авто начнут барахлить, решает заблаговременно провести комплексную диагностику дизельного двигателя peugeot 206. В этом случае проверяют и топливную систему — дизельные форсунки и ТНВД, а также проверяют топливное реле. Оценка работоспособности Пежо 206 может быть получена при компьютерной диагностике. Но владелец peugeot 206 может и сам, заблаговременно, понять, что пора уже ехать на компьютерную диагностику. Первая причина (пожалуй, самая главная) потеря мощности peugeot 308. Следующая причина, которая должна насторожить автолюбителя, это неравномерная работа двигателя на холостом ходу или когда он плохо заводится в прогретом состоянии



Причина такой неисправности может быть сокрыта как в самом дизельном моторе Пежо 206, так и в системе, которая отвечает за подачу топлива. Но для того чтобы не ошибиться при диагностике peugeot 308 и верно установить причину, то нужно соединить вместе несколько факторов. Вероятнее всего, они проявятся не все сразу, но появление нескольких симптомов сразу, с большей долей вероятности, позволит вам сделать вывод, что на peugeot 308 вышел из строя топливный насос. Итак, на что надо обратить внимание в первую очередь, чтобы провести правильную диагностику:



• Изменился звук работы дизельного двигателя Пежо 206. При этом сам двигатель может работать ровно, и не будет троить, изменится только характер работы. Это будет заметно не всё время, а периодически;
• Пропала необходимая мощность двигателя. Это будет сильно заметно, когда вы будете выполнять обгон или двигаться по гористой местности;
• Двигатель Пежо 405 плохо заводится или нужно много попыток, чтобы его завести. Тут надо заметить, что это может произойти не только при холодном пуске двигателя, но и на прогретом моторе.

Если брать каждый из приведённых примеров по отдельности, то они могут говорить о самых различных поломках. Но если вдруг вы обнаружите, что все эти симптомы стали проявляться все сразу, то с большой уверенностью можно сказать, что топливный насос вашего Пежо 405 вышел из строя.



Во время проведения диагностических работ топливного насоса peugeot 206 можно установить, нужен ли ремонт насоса, а также можно выяснить надо ли вообще ремонтировать этот элемент или целесообразнее будет заменить его на новый.



Проводим диагностику самостоятельно

Если вы решили установить причину неисправности, то первым делом надо проверить предохранитель, который ответственен за реле топливного насоса. Если предохранитель целый, то можно проверить весь топливный шланг на предмет наличия течей. Особо обратите внимание на места, где соединяются шланги и трубы. Затем проверьте все электрические контакты. От времени они могут окислиться и если их просто почистить, то это может решить проблему. Заодно можете проверить напряжение на клеммах бензонасоса. Заглушите двигатель и измерьте давление – оно должно быть около 12 вольт.



Если вы проверили всё вышеперечисленное, а проблема на вашем Пежо 406 так и осталась нерешённой, то целесообразней будет измерить давление во всей топливной системе. Перед тем как начать измерение сбросьте остаток давления в системе. Для этого отключите агрегат от электрических разъёмов или можно вынуть его предохранитель и реле, отвечающего за работу топливного насоса. Заведите Пежо партнёр, подождите, пока до нуля снизится давление, и мотор сам заглохнет. Только после этого можно начинать измерять давление во всей системе.



На большинстве моделей Peugeot 308 на топливной рампе есть штуцер, к которому и надо подсоединить манометр. Если такого штуцера нет, то надо взять «тройник» и подсоединить измерительный прибор к самому топливопроводу. Затем включите зажигание. Насосу понадобиться примерно 2 секунды, чтобы накачать в систему топливо.

В течение этого времени, если топливный насос находится в исправном состоянии, давление во всей системе должно придти в норму. Чтобы узнать это значение, то надо открыть мануал Peugeot 308.

Если давление будет ниже, чем то, что указано в инструкции, то необходимо выявить причину этого. Причиной может быть вышедший из строя топливный насос, либо топливный фильтр, так как в сетку попала грязь. Также причиной этого может быть регулятор давления или реле топливного насоса. Чтобы удостовериться в этом зажмите сливную трубку. Если после этого давление придёт в норму, то значит, регулятор давления вышел из строя.



После того, как вы установили причину неисправности, то можно заняться ремонтом топливного насоса. Во время ремонта топливного насоса Peugeot 308 можно разобрать топливный насос и заменить вышедшие из строя детали. Но многие специалисты советуют в таких случаях менять вышедший из строя топливный насос на новый.



Что может послужить причиной поломки?

Теперь поговорим о том, что может стать первопричиной, по которой топливный насос перестанет выполнять свои функции. В большинстве случаев топливный насос может выйти из строя, если он перегреется во время работы. На некоторых моделях Пежо 206 топливный насос находится непосредственно в баке с горючим, то есть он является «погружным». В таких случаях он охлаждается за счёт топлива. Но если бак с горючим практически пустой, то топливный насос во время работы может сильно перегреться, а детали насоса будут сильнее изнашиваться, что приведёт к его скорой поломке. Поэтому не рекомендуется эксплуатировать peugeot 308, когда в баке слишком мало топлива. А лучше заправлять Пежо партнёр, когда горючего в баке осталось меньше трети.



Следующая причина, которая может привести к тому, что насос перестанет работать, это неисправная электропроводка Пежо 405. Если вы установили в блок предохранителей, взамен сгоревшего, более мощный предохранитель, то если в электрической системе произойдёт скачок напряжения или случится короткое замыкание, то топливный насос может банально перегореть. К выходу топливного насоса из строя также может быть причастно и топливное реле (если оно неисправно).



Если в бак Пежо 405 попала грязь, то это также может уменьшить срок службы топливного насоса, и он раньше времени выйдет из строя. Если частицы пыли попадут в бак, то фильтрующая сетка с ними просто не справится. А если на peugeot 308 установлен металлический бак, то причиной поломки может служить ржавчина, которая скопиться на стенках бака. Если они попадут в топливный насос, то повредят его внутренние детали и вскоре выведут насос из строя. Кроме этого, на стенках бака могут отлаживаться различные грязевые отложения. Это также может привести к поломке топливного насоса. Фильтрующая сетка не всегда может помочь в этом случае.



В качестве вывода можно сказать о том, что надо с особым вниманием следить за топливной системой и вовремя менять детали, вышедшие из строя (сам топливный насос или реле). А также не забывать проходить комплексную диагностику двигателя. Это может уберечь вас от многих неприятностей в будущем. Удачи на дорогах!!!

Видео снятие и установка топливного насоса

https://www. youtube.com/watch?v=dorAkTDufIM

Проголосуйте, понравилась ли вам статья? Загрузка…

Как проверить топливный насос, диагностика неисправностей

Исследуем признаки неисправности бензонасоса

Бензонасос — устройство, отвечающее за подачу топливной смеси из бака автомобиля, потребителю. В зависимости от технических особенностей автомобиля, потребителем является карбюратор или инжектор.

Бензонасосы, можно разделить на два вида — электрические и механические. Как правило, механика сохранилась на старых автомобилях. Поскольку электрический бензонасос появился чуть позже, автомобили прошлого поколения оснащались механикой.

Обратите внимание

Современные автомобили, оснащенные впрыском топлива, работают с электрическим насосом. Помимо, основной функции подачи топлива потребителю, электрический насос, играет очень важную роль в топливной системе.

Электрический насос, отвечает за оптимальное давление в системе подачи топливной смеси. Благодаря созданному давлению, происходит выход топлива через систему инжектора.

Технология работы.

Принципы работы электрического бензонасоса, достаточно просты. Под воздействие электрического импульса, насос, используя созданное давление — подает бензин пользователю. В основе работы механики, так же, лежат простые принципы.

Рабочий элемент, воздействует на рычажок насоса. Рычажок, воздействует на шток и приводит в движение мембрану. Мембрана движется возвратно — поступательно и толкает топливо.

Таким образом, через клапаны (входа и выхода), бензин качается насосом в карбюратор.

Эксплуатация.

ремонт бензонасоса авто

Устройство не привередливо в использовании. Но, для правильного и долгосрочного функционирования насоса, следует соблюдать ряд правил.

Важно позаботиться о попадании в насос, чистого топливного состава. Необходимо использовать бензин, с соответствующим октановым число и без посторонних веществ.

Наличие лишних примесей и посторонних элементов, пагубно влияют на работу устройства.

Для того, чтобы предотвратить попадание различных частиц в устройство, важно позаботиться о продуктивной работе топливного фильтра. Правильное функционирование устройства, во многом зависит производительности топливного фильтра. Своевременно очищайте или заменяйте топливный фильтр.

 Тем самым, вы продлите жизнь бензонасосу. На автомобилях, оснащенных электрическими аналогами, есть свои особенности. Дело в том, что электрический насос охлаждается благодаря проходящему бензину. Поэтому, нельзя допускать предельного расхода топлива.

В данном случае, возможно перегревание устройства и скорую поломку.

??????????

Если не соблюдать эти элементарные правила, устройство в скором времени — выйдет из строя. Последствия достаточно сильные, автомобиль полностью откажется работать.

Авто, перестанет заводиться, по причине недостаточной подачи смеси. Данная проблема, обойдется в круглую сумму, при обращении  в сервис.

Важно

Во избежание данной ситуации, необходимо устранять признаки неисправности, при первой необходимости.

Обратите внимание, если двигатель автомобиля, работает непостоянно. При этом, автомобиль может тормозить или вырываться. Причиной этому, является непостоянная или недостаточная подача топлива.

Если авто подает признаки некорректной работы, начает издавать странные звуки при работе или дольше набирает скорость — наверняка проблемы с устройством подачи бензина.

Признаки правильной работы — устройство функционирует без постороннего шума. Если элемент подачи смеси, начинает реветь, необходимо оперативно приступить к диагностике.

Механический насос, ни в коем случае, не должен протекать. Если, это происходит — необходимо искать причины неисправности.

Симптомы поломки бензонасоса.

неисправность бензонасоса

Ищем неисправность

Для поиска уязвимых мест, необходимо знать устройство системы подачи бензина. Составляющие системы: бак с топливом (внутри которого расположен бензонасос), фильтр для топлива, трубки подачи и выдачи бензина, форсунки и распределитель давления.

Если давление топливной смеси нарушилось, данные признаки означают поломку одного из вышеперечисленных элементов системы.  Для каждого элемента системы, характерны свои слабые места и соответственно признаки поломки. Перечислим, наиболее частые случаи.

Топливный бак

Благодаря специальным проводникам, бак, взаимодействует с окружающей средой. Это, исключает нарушение его структуры во время эксплуатации. Если связь с окружающей средой не стабильна, бак разряжается изнутри. В основном, это приводит в ухудшению давления в топливной системе. Давление, в данном случае, ниже положенного.

Бензонасос

Then disconnect filler line.

Данной устройство, может быть выведено из строя по ряду причин:

— Бензонасос, не обеспечивает систему необходимым давлением. В связи с этим, давление ниже необходимого.

— Клапан, отвечающий за поддержание давления, не выполняет свою функцию. В данном случае, давление будет падать моментально, после того, как остановите стартер.

— При засорении топливного фильтра, правильная работа насоса снижается. Все это сказывается на динамике двигателя. Автомобиль долго разгоняется и не держит скорость.

— загрязнение сеточки — фильтра бензонасоса, как следствие — пониженная производительность насоса, сказывающаяся в динамических режимах работы двигателя.

Бензиновый фильтр

Когда фильтр засорен, снижается проходимость магистрали. При этом, давление топлива снижается. Если топливный фильтр полностью неисправен, или нарушена его структура, примеси могут проникнуть в систему. При попадании в систему лишнего мусора, как следствие — нарушение ее работы.

Проводка топлива

Если шланги, по которым движется бензин передавлены, давление в системе — соответственно меняется. Если пережаты шланги входа топлива — давление выше положенного. Если пережат шланг выхода топлива, давление повышается.

При использовании некачественного бензина, шланги начинает хуже пропускать топливо. Примеси, содержащиеся в мало качественном бензине, способны забивать шланги.

ремонт бензонасоса

Контролер давления

Если клапан заклинивает в открытом виде — давление, будет снижаться. В случае, кода клапан задерживается в закрытом виде, давление в топливной системе — будет возрастать.

Форсунки

Различные виды неисправностей форсунок, так же, пагубно влияют на работу топливной системы. Если форсунка плохо отрывается, смесь топлива и воздуха — становиться недостаточно насыщенной. Перенасыщение смеси, происходит при постоянно открытой форсунке. При некорректной работе форсунке, смесь воздуха и топлива — не соответствует необходимым параметрам.

Борт диагностика.

Неисправность одного из элементов топливной системы, приводит в разнице давления в системе.

В зависимости от того, в какую сторону происходит отклонение давления, смесь получается недостаточно насыщенной или перенасыщенной. В топливной системе, имеется специальный датчик — фиксирующий состоянием смеси.

Если показатели смеси, сильно отклонились от положенных, регулятор показывает одну из двух неисправностей:

• Перенасыщение топливной смеси
• Обеднение топливной смеси

При данных неисправностях, необходимо провести диагностику топливной системы, для выявления причин неисправностей.

В большинстве случаев, штатная диагностика фиксирует предельные нарушения. Не стоит допускать данных показателей. При первых симптомах неисправностей, стоит немедленно переходить к выявлению причин. Несмотря на неоднозначные указания штатной диагностики, она способна значительно уменьшить временные затраты на выявление неисправностей.

С помощь кодов неисправностей борт диагностика — оценивает состояние топливо воздушной смеси. При помощи тестового аппарата, можно управлять механизмами системы. Данный способ взаимодействия, так же, предоставлен на отечественных автомобилях.

Совет

При этом, будет необходимо — часто включать насос. Таким образом, можно проверить правильное функционирование форсунок. С помощью определяемого тест устройства, поддаются контролю, сигналы всех датчиков.

При использовании данного элемента, можно снять показатели с интересующих приборов. А так же, тест, позволит проверить многие части системы двигателя. При грамотном подходе, борт диагностика, предоставляет неплохой набор возможностей.

Штатная диагностика, способна указать направление неисправности. С точным пониманием, станет гораздо проще и быстрее устранить возникшую неполадку.

Нарушение работы бензонасоса, серьезно влияет на роботу автомобиля. Используя данную инструкцию, вы сможете определить симптомы неисправности вашего бензонасоса. Небольшие неисправности, легко устраняются своими руками, главное точно выявить причину.

Диагностика топливной системы в сервис центре, обойдется не дешево. Большинство современных автомобилей с электрическим бензонасосом, обладают устройством бортовой диагностики. При правильном использовании данной системы, вы существенно снизите количество затрат.

Обращайте внимание на малейшие признаки неисправности. Своевременно диагностируйте и обслуживайте топливную систему, во избежание серьезных неисправностей. Для правильной и долгосрочной работы бензонасоса, вовремя меняйте топливный фильтр.

При первых симптомах неисправности бензонасоса, оперативно приступайте к решению вопроса.  Удачного определения причин неисправности!

Проверка топливного насоса

180. Для проверки топливного насоса разберите его, промойте бензином и продуйте все детали сжатым воздухом.

Проверьте состояние деталей. Все изношенные детали, в которых имеются трещины или обломы, замените. Недопустимы также негерметичность всасывающего и нагнетательного клапана. Патрубки — как всасывающий, так и нагнетательный
— не должны проворачиваться или свободно перемещаться.

181. Диафрагму замените при наличии любых разрывов, отслоений, затвердений.

На фильтре также не должно быть разрывов и повреждений. Уплотнительная кромка фильтра должна быть ровной по всему периметру.

182. Клапаны насоса не должны заедать.
Если вы заменили прокладки насоса, перед установкой смажьте их тонким слоем любой смазки.

Проверка производительности топливного насоса

183. Для такой проверки вам потребуется мерная посуда (мензурка) и секундомер.Отсоедините топливопровод от карбюратора и опустите его конец в мерную посуду или обычную банку.

Запустите двигатель, достигните скорости вращения коленчатого вала, определенной в руководстве по эксплуатации, и включите секундомер. Продолжительность такой проверки ограничена количеством топлива, имеющимся в поплавковой камере.

Если двигатель проработал меньше 30 секунд, продолжите измерение (подключите топливопровод к карбюратору, дайте наполниться поплавковой камере, отсоедините шланг и вновь опустите его в посуду).Не забывайте о технике безопасности при работах с топливом.

184.

Если у вас нет данных по вашему автомобилю, то примите за нормальную производительность насоса 0,8—1 л/мин при средних оборотах двигателя.

Технические характеристики топливных насосов

Автомобиль
Минимальная производительность, л/мин
Скорость вращения коленчатого вала во время проверки, об/мин
Давление нагнетания, кгс/см2

ВАЗ-2105, -2107
0,9
2000
0,22—0,3

ВАЗ-2108, -2109 1. 3/1,5
1
2000
0,3

«Мазда»-323 1.3
0,2-0,27

«Мерседес»-190 2.0
стартер
0,2-0,4

«Опель Вектра»
2000
0,25—0,33

«Опель Кадет» D, Е
2000
0,18—0,24

«Пежо»-205 1.1/1.4
0,25

«Пежо-405 1.6/1.9
0,2-0,3

«Ситроен» АХ11
0,25

«Таврия»
1
2000
0,22—0,3

«Фиат Типо» 1.4/1.6
1,25
4000
0,18

«Фиат Уно»-60
1,25
4000
0,18

«Форд Скорпио»
0,24—0,41

«Форд Эскорт» 1.3
0,24—0,38

«Хенде Пони» 1.3
2500
0,25

«Шкода Фаворит»
1
2000
0,12

185. При снятии топливного насоса может вытекать бензин.Примите все меры предосторожности, требующиеся при работе с бензином.

Поблизости не должно быть открытого огня, нельзя курить, следует иметь наготове огнетушитель.

Проверка давления нагнетания

186. Чтобы измерить давление нагнетания, нужен манометр со шкалой 0—1 кгс/см2 (0—100 кПа) и минимальным делением 0,02 кгс/см2 (2 кПа). Проверка давления производится на двигателе, нагретом до рабочей температуры. Остановив двигатель, отсоедините топливопровод, идущий от топливного насоса к карбюратору.187.

Соедините шлангом нагнетательный патрубок (выпускной штуцер) топливного насоса с тройником манометра.Установите при этом клапан тройника так, чтобы бензин из насоса поступал в карбюратор.188. Если манометр не оснащен тройником, подключите его непосредственно к нагнетательному патрубку (выпускному штуцеру) насоса.

В этом случае двигатель будет работать на бензине, имеющемся в поплавковой камере карбюратора (что ограничивает время проверки).

Подсоединение манометра для проверки давления нагнетания насоса

189. Скорость вращения коленвала во время проверки давления указывает производитель.См. таблицу в совете 185.В случае, если после проверки у вас остаются сомнения, измерьте дополнительно время падения давления в насосе.

190. Для измерения времени падения давления клапан тройника манометра установите таким образом, чтобы он перекрыл поступление бензина в карбюратор.

Обратите внимание

При запуске двигателя манометр покажет максимальное давление нагнетания, примерно на треть превышающее рабочее давление. Остановите двигатель и засеките время падения давления.191. Нагнетательный клапан исправен, если за полминуты давление упало не более чем на 0,1 кгс/см2 (10 кПа).Такой результат проверки говорит о герметичности клапана и соединений.192.

Пониженное нагнетательное давление — признак неисправности насоса.Речь может идти о негерметичности (ищите течь топлива), ослаблении или повреждении пружины, негерметичности нагнетательного клапана.

Если у вас нет данных производителя о рабочем нагнетательном давлении насоса, ориентируйтесь на средние:

0,2—0,3 кгс/см2 (20—30 кПа) для бензиновых и 0,8—1,2 кгс/см2 (80—120 кПа) для дизельных двигателей.

Проверка разрежения всасывания

Недостаточное поступление топлива в карбюратор может быть вызвано как засорением или повреждением топливопроводов и топливного фильтра тонкой очистки топлива, так и неисправностью топливного насоса. 193. Для выявления причины неисправности отсоедините топливопровод от нагнетательного патрубка (выпускного штуцера) топливного насоса.Проверьте подачу с помощью рычага ручной подкачки.

Если топливо не подается, стоит проверить разрежение на входе всасывающего патрубка (впускного штуцера) топливного насоса. Для этого отсоедините топливопровод от всасывающего патрубка.194. Чтобы измерить разрежение, вам нужен вакуумметр.Требуемая шкала — от 0 до 1 кгс/см2(100 кПа) с минимальным делением 0,02—0,05 кгс/см2 (2— 5 кПа).

Проверка разрежения производится на двигателе, нагретом до рабочей температуры. Остановив двигатель, отсоедините топливопровод, идущий от топливного бака к насосу, и подсоедините на его место тройник измерительного прибора. Соблюдайте все меры безопасности, необходимые при работе с бензином.

Поблизости не должно быть открытого огня, нельзя курить, следует держать наготове исправный огнетушитель.Подсоединение производится так же, как и при проверке давления нагнетания (советы 187—190). 195. Если вакуумметр не оснащен тройником, подключите его непосредственно к всасывающему патрубку (впускному штуцеру) насоса.

В этом случае двигатель будет работать на топливе, имеющемся в поплавковой камере карбюратора (что ограничивает время проверки).196. Разрежение, как правило, должно составлять не менее 0,3—0,4 кгс/см2 (30— 40 кПа).Обычно его измеряют при работе двигателя на холостом ходу.197. Время падения разрежения проверяют так же, как и время падения нагнетательного давления.

В среднем разрежение не должно снижаться больше чем на 0,15 кгс/см2 (15 кПа) за пол минуты. Если результаты проверки разрежения неудовлетворительны, ищите неисправность: негерметичность всасывающего клапана либо соединения во всасывающем патрубке.

Как проверить топливный насос в автомобиле своими руками: давление бензонасоса, признаки неисправности, почему не качает

Бензонасос является одной из важнейших частей топливной системы автомобиля. В его работе могут возникать проблемы, которые вначале кажутся незначительными, но впоследствии приводят к серьёзным нарушениям.

Поэтому лучше всего выявлять и исправлять их на ранней стадии. Проверить исправность устройства можно и своими руками, если знать признаки и причины проблем в его работе.

Тогда не придётся тратиться на диагностику и ремонт топливного насоса в сервисах технического обслуживания.

Признаки неисправностей в работе топливного насоса

Зная признаки неполадок, можно успеть исправить положение до того, как устройство окончательно выйдет из строя. Их может быть несколько:

Необычная тональность звучания мотора. Насос стоит проверить даже в том случае, если нарушение (шум) длилось лишь короткий промежуток времени, а затем работа двигателя продолжилась в обычном режиме.

Снижение мощности двигателя. Лучше всего это чувствуется во время резких подъёмов.

Нарушения работы двигателя при запуске и ускорении. Устройство стоит проверить в случае уверенности, что проблемы возникают не из-за аккумулятора или стартера.

Топливные насосы отличаются друг от друга. Всё зависит от конкретной марки автомобиля и характеристик самого насоса

Знание причин неполадок в работе топливной системы автомобиля является необходимым условием для её успешного ремонта. Проблемы могут возникать по следующим причинам:

Нарушение проводки: провода стали грязными, покрылись ржавчиной или расплавились. В результате уменьшается напряжение электрического тока и перекачка топлива затрудняется.

Попадание мусора и пыли в бензобак. Ржавчина в баке. В результате горючее становится нечистым и вызывает проблемы. Некачественное топливо также загрязняет бензобак.

Загрязнение фильтра. Давление топлива уменьшается, и функции устройстваослабляются.

Езда с опустевшим баком. Это приводит к снижению давления и перегреву. Он высыхает и повреждается.

Для эффективного лечения живого организма важно знать не только симптомы, но и причины болезни. Так же и с работой систем автомобиля: нужно выяснить причины проблем в работе топливного насоса

Бензиновый насос является одним из ключевых элементов автомобильного топливного комплекса. Он отвечает за передачу горючего под давлением к форсункам (когда автомобиль использует систему, в которой происходит впрыск топлива) или в карбюратор. Как и другие части автомобиля, насос может перестать нормально работать.

Устройство бывает механическим и электрическим. Всё зависит от его функциональных характеристик и строения.

Важно

Это легко сделать в домашних условиях. Вначале нужно снять насос и поместить его в тиски. Затем — подсоединить к каждому патрубку шланг.

Один шланг необходимо направить в пустой сосуд, а другой в ёмкость с бензином. Механизм нужно прокачать руками. Если топливо переходит из шланга в шланг, то можно порадоваться. Это значит, что всё нормально.

Если этого не происходит, то, скорее всего, деталь нуждается в замене.

Знания о работе всех систем автомобиля и опыт устранения их неисправностей помогут сэкономить деньги и окажут неоценимую помощь при поломке вдали от населённых пунктов.

Что такое реле бензонасоса? Это специальное приспособление, обеспечивающее подачу и прекращение электрического питания на бензонасос по команде электронного блока управления (ЭБУ). На тех транспортных средствах, на которых установлена система автоматической трансмиссии, при необходимости активации режима интенсивного ускорения задействуется реле.

Где оно располагается? Расположение реле зависит от модели и марки машины. На одних транспортных средствах оно располагается поблизости от блока, управляющего впрыском. На других — под приборной панелью рядом с блоком предохранителей. Есть и другие варианты.

Управление топливным насосом при помощи реле совершается так: вставленный в замок ключ поворачивается, таким образом включается зажигание; после этого насос топлива работает примерно две-три секунды. Этого хватает для того, чтобы возникло давление в топливной рампе.

Следом должен раздаться щелчок, означающий, что реле отключает механизм. После этого насос будет работать при выполнении двух условий: двигатель вращается стартером при запуске и мотор в дальнейшем работает самостоятельно.

В момент выключения зажигания и остановки двигателя реле тотчас или по прошествии одной секунды отключает бензонасос.

Совет

Встречаются модели, где реле ограничивает обороты двигателя внутреннего сгорания, в том случае, если их количество приближается к максимуму. Топливо перестаёт поступать в двигатель, и обороты снижаются. Затем возобновляется подача питания на насос.

Есть топливные системы, на которых бензонасос начинает работать не при повороте ключа зажигания, а тогда, когда автовладелец открывает дверь. Это помогает запустить мотор и создать требуемое давление внутри топливной системы заранее.

Из-за неполадок в работе реле устройство лишается необходимого питания. Он может жужжать или гудеть очень долго. Он не перестаёт работать спустя несколько мгновений после достижения требуемого уровня давления в топливной системе.

Если есть неисправности в реле, то двигатель может вообще не завестись, поскольку насос не качает топливо.

При постоянном жужжании или гудении автомобиля реле залипает и идёт расходование энергии аккумулятора на то, чтобы беспрерывно вращать моторчик насоса.

В первую очередь нужно найти предохранитель топливного насоса и его реле, чтобы проверить их работу. Реле может нагреваться и срабатывать несвоевременно или совсем не работать из-за проблем в работе предохранителя.

Простейший способ испытания — установка работающего устройства. Ещё одним способом является подключение контрольной лампочки на место реле. Когда поворачивается ключ зажигания, лампочка должна светиться.

Ещё во время испытания можно установить перемычку на выводы. Если после поворота ключа зажигания насос начинает работать, это говорит о проблемах в работе устройства управления бензонасосом.

Обратите внимание

Ещё один метод испытания реле можно рассмотреть на примере Ваз 2110. Реле насоса топливной системы в этом автомобиле расположено возле предохранителя. Для диагностики нужно взять мультиметр или контрольную лампу с силой тока не превышающей 0,25 А.

После этого нужно по очереди измерить напряжение тока на выводах устройства. Одновременно важно фиксировать контакт, идущий к массе. Этим способом можно наверняка выяснить, требуется ли замена реле. Если же лампочка не светится, то с предохранителем всё в порядке. В данном случае нужно исследовать проводку, ведущую от реле к электронному блоку управления.

Не стоит исключать и то, что возможны неисправности в блоке управления мотором.

Кроме того нужно знать, что в работе реле могут быть сбои, оно может не функционировать нормально или залипать из-за нарушения работы или некачественной установки сигнализации.

Причина этого заключается в том, что устройства охраны и защиты от угона, осуществляющие блокировку, останавливают подачу электропитания бензонасоса.

Что делать, если он начинает жужжать, гудеть и перестаёт качать

Это ещё одна серьёзная проблема. Электричество к насосу подаётся, но нужное давление в топливной магистрали не нагнетается. Давление, при котором устройство может работать, должно составлять более трёх бар. Точные показатели зависят от марки транспортного средства.

Давление образуется в топливной рампе. Оно должно быть равно 300 кПа и больше. Для того чтобы его измерить, используют манометр. При этом нужно учитывать показатели нормы для конкретной машины. Возьмём для примера инжекторный ВАЗ.

В тот момент, когда поворачивается ключ зажигания создаётся давление в 3 атмосферы, во время холостого хода — 2,5 атмосферы, во время нажатия на газ -2,5–3 атмосферы.

Таким способом можно надёжно определять проблемы в работе регулятора давления топлива в рампе, проблему в работе топливного насоса, связанную с его поломкой или истечением срока службы. Также это поможет узнавать о загрязнении фильтров.

Проще всего приобрести свой манометр для измерения давления в топливной системе. Тогда не придётся платить за эту услугу на станции техобслуживания

Давление в насосе может не достигать нормы. Из-за этого двигатель попросту не запускается или заводится с большим трудом, дёргается, работает с перебоями и провалами. Если причина в неполадках самого насоса, а не фильтра, то, скорее всего, нужно почистить сеточку, предназначенную для грубой очистки. Тогда его менять не придётся.

Проблемы также возникают из-за поломки реле, электромоторчика или предохранителя топливного насоса, неисправности в его «массе».

Другие причины, по которым устройство не держит давление:

• дыра в топливной системе;
• проблемы в работе обратного клапана;
• нарушение в работе регулятора давления;
• пропускают форсунки.

С помощью манометра нужно подключиться к топливной системе. Затем необходимо завести автомобиль и установить уровень давления. Если давление составляет 2,9 кг/см², то двигатель нужно заглушить, а затем вновь завести.

Клапаном на манометре перекрыть магистраль и тут же заглушить двигатель. Если давление в норме, топливный насос и клапан работают исправно. Если после открытия клапана давление падает, то неисправно работают форсунки или регулятор давления топлива.

Клапан может подвисать в регуляторе давления. Нужно завести автомобиль, снять трубку со впускного коллектора. Если давление тут же начало подниматься, клапан необходимо вернуть на место. Теперь давление должно сразу начать опускаться. И так повторить несколько раз. Заглушить мотор. Если давление держится, то всё в порядке.

Важно

В работе вакуумного насоса могут возникать сбои. Это может происходить по нескольким причинам:

Замена бензонасоса на Форд Фокус 2 своими руками

Исправное функционирование Форд Фокус 2 возможно лишь при условии бесперебойной подачи топлива в силовую установку. За выполнение данной операции отвечает топливный насос, нарушение работоспособности которого способно полностью вывести автомобиль из строя. Сегодня мы рассмотрим, что он собой являет, поговорим о его поломках, диагностировании и замене неисправного устройства.

Бензонасос и его основные неисправности

Бензонасосом называется один из компонентов двигательной системы авто, отвечающий за бесперебойную подачу топлива к двигателю. Принцип действия устройства довольно прост – при повороте ключа зажигания проходит подача заряда на бензонасос, установленный внутри него моторчик, начинает свою работу и буквально через пару секунд создаёт требуемое давление внутри топливной системы.

Обладая неплохим запасом прочности и длительным сроком службы, бензонасос, тем не менее, подвержен разного рода поломкам и неприятностям, возникают которые, как правило, вследствие следующих факторов:

• Некачественное горючее;
• Попадание в систему различных примесей и ржавчины;
• Выход из строя электродвигателя;
• Повреждения механического характера;
• Проблемы с герметичностью элементов насоса.

Диагностирование неполадок

Выявить проблему особой сложности не составляет, благо её симптоматика довольно-таки явственная. Среди первых признаков неисправности стоит выделить такие:

• Машина отказывается заводиться, как на «горячую», так и на «холодную»;
• В процессе езды имеют место рывки и подёргивания, с одновременным снижением оборотов;
• На холостом ходу явственно слышны посторонние шумы, особенно в задней части авто.

Проверка бензонасоса

Проверка бензонасоса включает в себя проверку питания и давления в системе. В первую очередь стоит обратить внимание на предохранитель, расположенный рядом с управляющим блоком и при неисправности компонента просто заменить его на новый.

Следующий этап – проверка реле, спрятанного под панелью приборов. Достаточно лишь снять с него защитную крышку и включить зажигание. Если всё в порядке, будет слышен характерный щелчок, в обратном случае устройство следует заменить.

Давление проверятся при помощи манометра, подключенного к топливной рампе. Если при нажатии на педаль газа прибор никак не реагирует, значит пришло самое время заняться ремонтными работами.

Процедура замены

Чтобы вновь установленное устройство радовало своего владельца длительной и безотказной работой, замена его должна быть проведена следующим образом:

• Отключаем от аккумулятора массу и обесточиваем систему;
• Открываем багажное отделение и в нижней его части находим небольшой лючок, за которым и располагается требуемое нам устройство;
• Выкручиваем с защитного кожуха крепёжные болты и снимаем крышку – прямо перед нами располагается бензонасос, установленный в верхней части топливного бака в непосредственной близости от измерительного датчика;
• Сбрасываем давление в топливной системе – отсоединяем оба идущие на бензонасос шланга и клеммник датчика. Слегка проворачиваем стартер и заводим машину, дожидаемся момента, пока она заглохнет, и совершаем контрольное прокручивание стартера. Здесь важно не забыть промаркировать шланги, в дальнейшем, при сборке, это позволит избежать лишней головной боли;

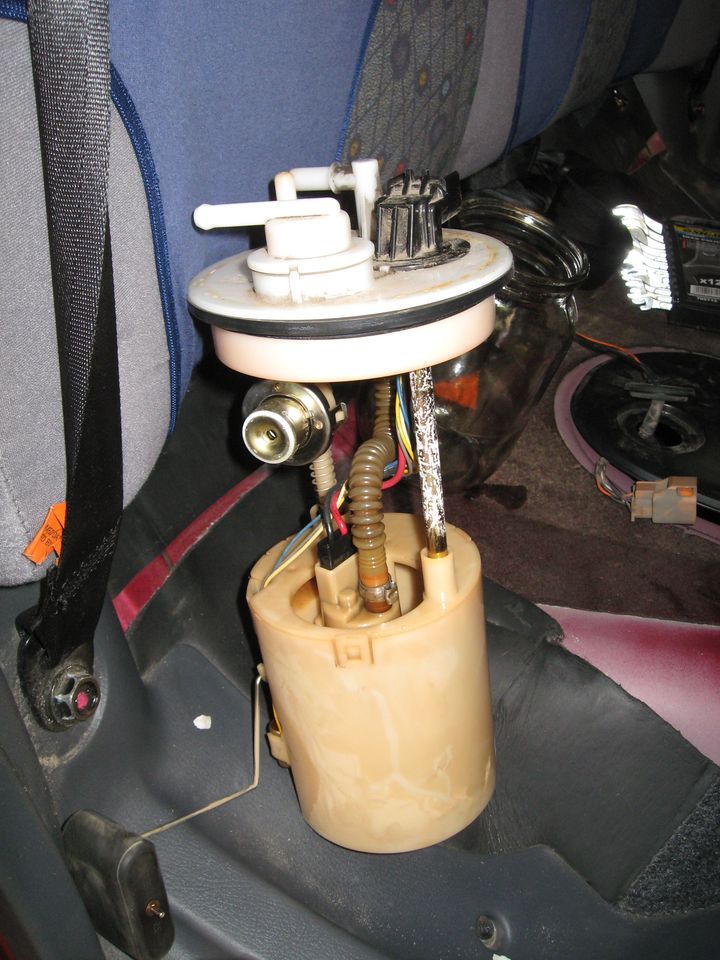

• Откручиваем бензонасос от бака и извлекаем его наружу. Особое внимание обращаем на уплотнительное кольцо, не допуская его деформации или поломки;
• Ставим на место новое устройство и проводим сборку всех ранее демонтированных узлов в обратной очерёдности.

Завершается процедура замены проверкой правильности выполненных работ. Для этого вновь слегка прокручиваем стартер, обращая внимание на наличие течей или дефектов.

Если они имеют место, устраняем недостатки, после чего прогоняем авто по разным участкам дороги, что позволит нам проверить правильность работы бензонасоса.

Если всё в порядке и проблем не наблюдается, значит, работа выполнена правильно.

Заключение

Несмотря на всю свою миниатюрность, бензонасос имеет огромнейшее значение и способен оказать значительное влияние на эффективность работы всей двигательной системы авто.

Профилактический осмотр и диагностика позволят избежать неприятных ситуаций в дороге, а в случае форс-мажора вы всегда сможете заменить устройство своими силами, благо ничего сверхсложного в данной процедуре нет, и выполняется она буквально в несколько этапов.

Не работает бензонасос ВАЗ 2107 инжектор, диагностика

Причин по которым машина может просто заглохнуть несколько, а у инжекторных моделей их пожалуй больше, чем у карбюраторных. Самое неприятное, что обычно такие неисправности случаются в дороге. Одна из них когда на ВАЗ 2107 инжектор не работает бензонасос. Так было и у меня, благо отъехал от  дома всего пару километров.

Причины

Причин, по которым бензонасос ВАЗ может не работать, несколько:

нет питания на бензонасос;

неисправен мотор;

неисправен насос.

Поясню некоторые пункты. При неисправности электромотора, питание на него подается, но при обрыве щеток, неисправности ротора, обмоток, двигатель не будет крутиться, и характерного гудения вы не услышите.

При неисправности помпы топливного насоса, гудение будет слышно, но топливо будет не достаточно или как в моем случае помпа просто заклинила.

Диагностика

Самое первое при диагностике, как было замечено выше, прислушайтесь при включении зажигания, есть ли шум бензонасоса. Отсутствие характерного жужжания может говорить о то, что:

• неисправен предохранитель бензонасоса ваз 2107;
• неисправность реле;
• обрыв цепи питания топливного насоса;
• неисправность мотора;
• неисправность ЭБУ.

Ниже приведена упрощенная схема подключения бензонасоса ВАЗ 2107 инжектор:

Проверить бензонасос на ВАЗ 2107 инжектор можно просто проверив тестером напряжение на колодке его подключения. Наличие напряжения будет говорить о неисправности электромотора. Вместо тестера (мультиметра) для диагностики неисправности можно использовать контрольную лампу.

В отсутствии такового, это можно сделать разъединив колодку подключения топливного насоса и контроля уровня топлива и подав напряжение проводами от аккумулятора, на место подключения серого провода +12 и на место черного — минус. Загудевший насос будет говорить о неисправности предохранителя, цепи питания или ЭБУ.

Ремонт неисправности

При отсутствии питания на колодке , поиск неисправности начинаем с проверки предохранителей цепи питания бензонасоса. Они расположены на специальной отдельной панели расположенной в салоне автомобиля под бардачком.

Предохранитель бензонасоса ваз 2107

Среднее реле и расположенный рядом предохранитель F3 отвечают за работу топливного насоса.

1 – предохранитель, силовых цепей главного реле;

2 – главное реле;

3 – предохранитель питания контроллера;

4 – предохранитель реле электробензонасоса;

5 – реле электробензонасоса;

6 – реле электровентилятора;

7 – диагностический разъем

Как видно из схемы, питание на бензонасос подается с главного реле. Отсюда следует если все приборы при включении зажигания работают, а шума от электромотора нет,  то причина в предохранителе F3, реле или нет сигнала на включение реле от ЭБУ (самый экзотический вариант). Что касается предохранителя F4, то не уверен в его существовании, по мне это и есть F3.

Схема подключения бензонасоса ваз 2107 инжектор

Проверьте или просто замените предохранитель. При его исправности проверьте наличие напряжения на нем.

Проверить реле можно замкнув серый и розовый провода (87 и 30), и наличии напряжения, при неисправном реле бензонасос заработает.

Неисправность насоса

Бывает так, что топливный насос гудит, а давления нет, машина при этом будет, плохо заводится и работать с перебоями и глохнуть. Причины могут быть пожалуй три:

неисправен насос;

забита сеточка грубой очистки;

неисправен регулятор давления топлива.

Проверить давление насоса описывал в статье про замену бензонасоса. В этой же статье написано как он снимается.

Неисправность регулятора можно определить только при использовании манометра.

Как проверить бензонасос

Как проверить бензонасос на инжекторном автомобиле и на карбюраторном — все нюансы.

При неудачных попытках завести двигатель, многие водители задаются вопросом: как проверить бензонасос и его нормальную работу в условиях гаража, или даже в дороге.

В этой статье и будет подробно рассмотрена проверка технического состояния и нормальной работы большинства бензонасосов, как электрических, для моторов с системой впрыска топлива, так и механических, предназначенных для карбюраторных.

Так же будут описаны несколько советов, как вернуть штатному бензонасосу нормальную работоспособность, чтобы не тратиться на покупку нового.

Бензонасосы электрические и их проверка на машинах с системой впрыска топлива.

Совет

Бензонасосы, как электрический, так и механический, предназначены для подачи топлива из топливного бака в систему впрыска или в карбюратор под определённым давлением.

Начну с более современных инжекторных автомобилей с электрическими бензонасосами, а если у кого то более старая карбюраторная классика с механическим бензонасосом, то просто пропускаем этот раздел и читаем ниже про механические насосы.

Прежде всего хочу сказать, что впрысковый мотор может не завестись не только от поломки бензонасоса, но разумеется и по другим причинам. И если вы не уверены в том, что причина в бензонасосе, то советую сначала почитать статью, которая называется «Впрысковый мотор не заводится — ищем причину» — статья находится здесь.

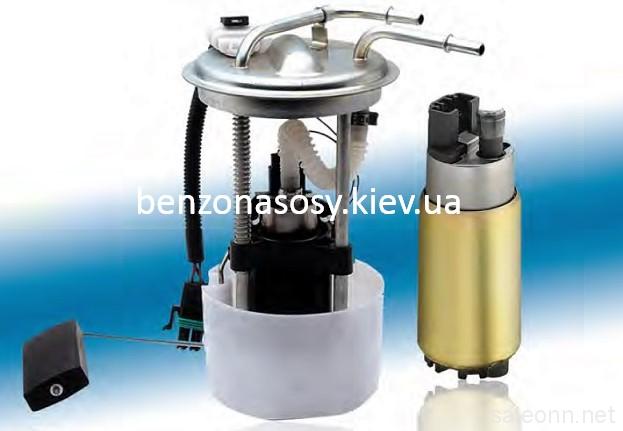

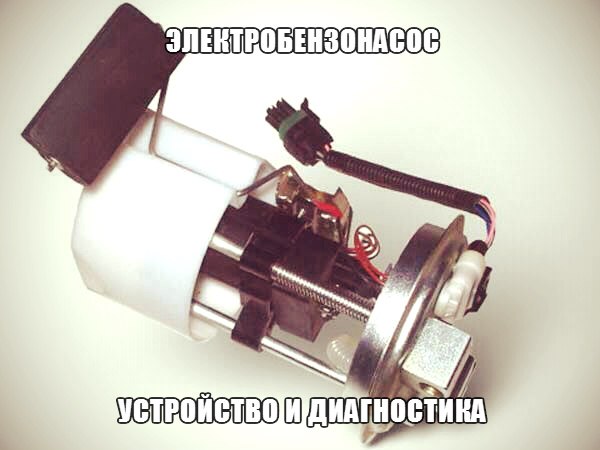

Бензонасосы на автомобилях с системой впрыска бывают двух видов: выносной (как на фото слева), установленный снаружи топливного бака, и погружной, установленный внутри топливного бака.

Все они работают от электродвигателя, помещённого внутри насоса и рассчитанного на бортовое напряжение в пределах 12-14 вольт.

Исходя из этого, напрашивается простой вывод: если насос перестал работать (не слышно звука его работы, при повороте ключа зажигания), то первое, что нужно сделать — это проверить поступление к клеммам насоса напряжения 12 вольт.

Проверка напряжения. Для этого потребуется обыкновенный тестер (мультиметр), который советую всегда возить с собой, но если нет тестера, то можно воспользоваться обычной лампочкой (с проводами) на 12 вольт. Для начала находим на своей машине сам бензонасос, и если он выносной, то он расположен рядом с топливным баком, если погружной, то находим его клеммы, которые выступают снаружи бака.

Далее выставляем тестер в режим вольтметра, рассчитанного на замер постоянного напряжения в пределах от 0 до 20 вольт и подсоединяем щупы тестера (или провода от лампочки) к клеммам бензонасоса.

Обратите внимание

Теперь просим помощника включить замок зажигания и смотрим на показания вольтметра, на котором должно появиться напряжение батареи машины (12-12,5 вольт).

Если нет тестера, то подключенная к клемам лампочка должна загореться после включения замка зажигания.

Если напряжение есть, а насос не работает (не визжит), то проблема в самом бензонасосе (его электро-двигателе), если же нет напруги, значит проблема или в предохранителе, или в реле бензонасоса, или в самой проводке, целостность которой следует проверить от её начала до конца. Кстати, бывает просто окислились клеммы (чаще это бывает на выносных насосах), и прежде чем проверять проводку, следует зачистить клеммы до блеска.

Убедиться в том, что бензонасос рабочий, и проблема не в нём, а в проводах, реле или в предохранителе, довольно просто. Следует подсоединить отдельные длинные провода от батареи напрямую к клеммам бензонасоса (проверьте полярность) и если насос заработает, значит он вполне исправен и осталось разобраться с подачей на него напряжения, при повороте ключа зажигания.

Проверка реле бензонасоса. Самый простой вариант проверки реле бензонасоса, это конечно же заменить его новым исправным реле. Но если у вас его нет и вы стоите где нибудь на обочине дороги вдали от автомагазинов, то проверить реле можно с помощью проводов и обычной лампочки на 12в.

Для начала находим само реле (оно должно быть подписано на блоке реле и предохранителей) и вынимаем его из гнезда (из клеммной колодки). Далее подключаем провода к выводам реле, как показано на схемке слева.

То есть к 86-ой клемме подсоединяем провод, второй конец которого подсоединяем к массе (минусу). К 30-ой клемме реле подсоединяем провод, второй конец которого подключаем к плюсу батареи.

К 87-ой клемме реле подключаем провод, второй конец которого подключаем к лампочке 12 вольт, а второй вывод от лампочки подключаем на массу (минус).

Важно

Теперь остаётся подключить к 85-ой клемме реле последний четвёртый провод и подключить его к плюсу аккумулятора. Если при этом лампочка загорится, то реле бензонасоса исправно.

Ещё можно проверить реле, если выставить тестер в режим омметра и замерить сопротивление обмотки катушки реле, подсоединив один щуп к клемме 85, а другой щуп к клемме 86. Если омметр покажет обрыв, значит реле сгоревшее (её обмотка) и придётся купить новое.

Ну а что делать, если вы определили, что реле бензонасоса неисправно, купить его негде, а вы стоите на обочине дороги и как говорится вперёд 500 км и назад до родного гаража 500 км? А можно просто подсоединить перемычку из куска провода на клеммы 87 и 30 на нерабочем реле (но так, чтобы не замкнуть другие клеммы реле) и вставить его в блок реле и предохранителей и если бензонасос заработает, то проблема была всего лишь в реле и можно будет двигаться дальше. Но при первой возможности (при встрече в пути автомагазина) следует всё же купить новое реле и установить взамен сгоревшего.

Проверка предохранителя.

Ну здесь вообще всё просто, находим сгоревший предохранитель и вставляем взамен его исправный, ну а если нет нового, то наматываем на контакты преда жилку медного провода (одна медная жилка толщиной 0,25 мм способна выдержать до 10 А). Если предохранитель опять сгорает, то ищем проблему в проводке, скорей всего какой то из проводов, идущих к бензонасосу или его реле, замыкает на массу.

Проверка электродвигателя бензонасоса. Ну а если напряжение поступает на клеммы бензонасоса, а он не работает, то скорей всего сгорела обмотка статора электромотора насоса.

Проверить обмотку можно с помощью того же тестера, только выставленного в режим измерения сопротивления (омметра).

Если при подключении щупов тестера к клеммам бензонасоса (провода перед этим следует отсоединить от бензонасоса), прибор не показывает некоторое сопротивление обмотки (у разных насосов разное сопротивление), а показывает обрыв, то обмотка сгоревшая и насос следует заменить.

Если прибор показывает некоторое сопротивление, то с статором моторчика насоса всё в порядке и ещё следует проверить, не коротит ли обмотка статора на корпус бензонасоса. Для этого один щуп тестера подсоединяем на плюсовую клемму бензонасоса, а второй щуп соединяем с корпусом насоса, и если обмотка не коротит на корпус, то тестер покажет обрыв.

Совет

Если бензонасос работает, а машина не заводится. Бывает, что бензонасос работает, а мотор не запускается или запускается и глохнет, ну или работает с перебоями (машина движется рывками).

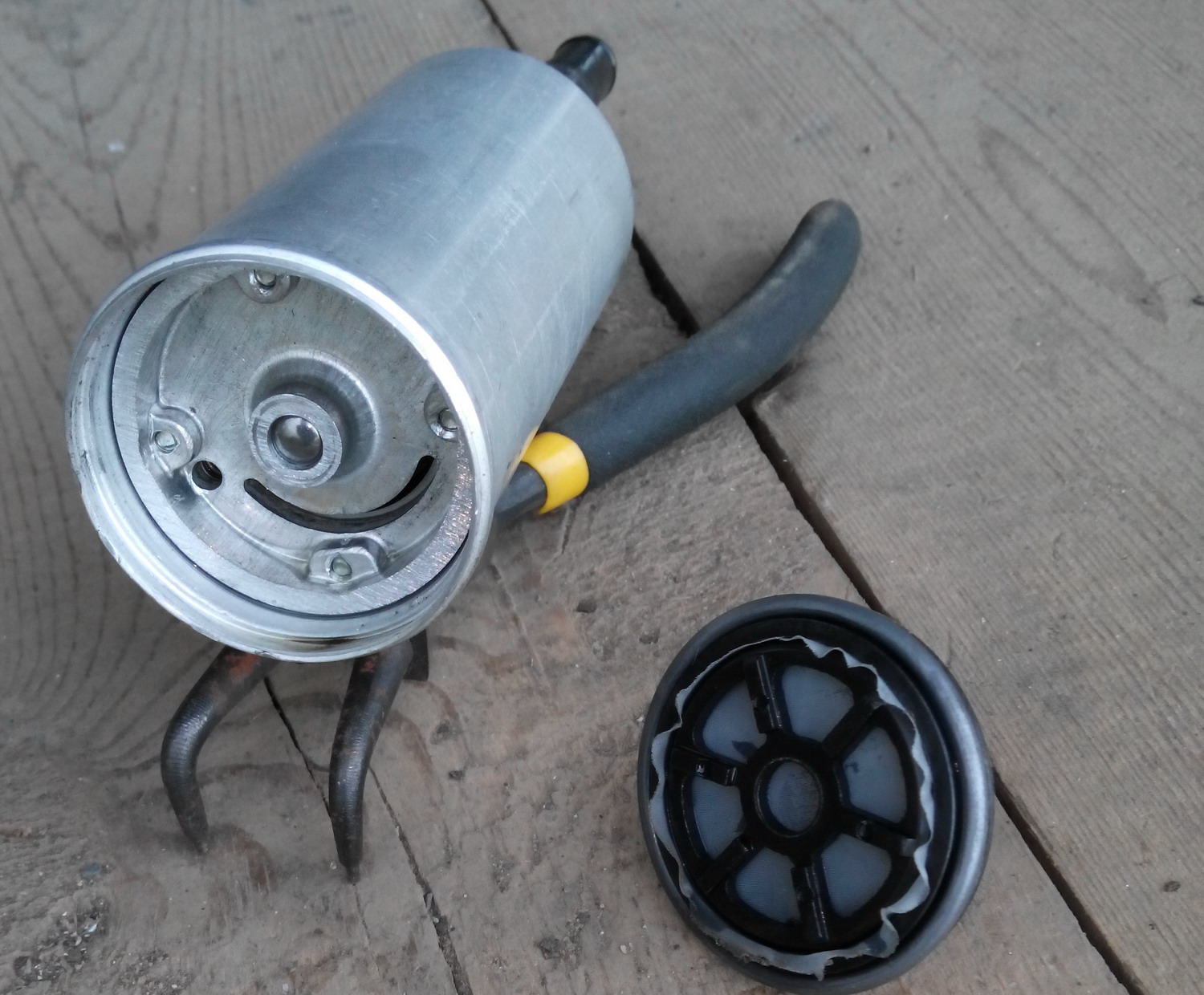

В таком случае, сначала следует проверить чистоту приёмной сетки (фильтра грубой очистки) в топливном баке, возможно она забита и насос не может из-за грязи прокачать топливную систему и создать необходимое давление.

На многих автомобилях, чтобы добраться до фильтра грубой очистки, следует открутить специальный лючок в топливном баке. Если у вас не выносной бензонасос, а погружной, то следует открутить болты, удерживающие его на баке, и вынуть насос, на нём же можно обнаружить и сетку (фильтр грубой очистки топлива).

Как проверить давление бензонасоса. Бывает, что насос работает, грязи в фильтрах нет, а машина не заводится.

Тогда следует проверить давление насоса, так как при падении давления ниже нормы (норма примерно 2,5 — 3,2 кг/см² и зависит от оборотов двигателя, но конкретно для вашей модели машины, точнее модели насоса, следует уточнить в мануале двигателя) машина не заведётся, или будет заводиться и через некоторое время глохнуть (как определить неисправность впрыскового двигателя по поведению машины, советую почитать вот тут). Падение давления как я уже говорил, может быть из-за грязи в фильтре грубой или тонкой очистки, а может быть от износа самого механизма насоса.

Но прежде чем проверять давление бензина, развиваемое бензонасосом, следует проверить всю топливную магистраль, чтобы не было утечки топлива (всё должно быть сухо). После этого заменяем фильтр тонкой очистки топлива, чистим фильтр грубой очистки, и если машина и теперь не заводится, то тогда есть смысл проверить давление топлива. Возможно механизм насоса изношен.

Чтобы проверить давление топлива, следует снять с нагнетающего штуцера насоса топливный шланг и подключить к штуцеру бензонасоса приспособление с манометром, рассчитанным на давление до 6-7 кг/см² и показанное на фото слева. Изготовить его можно за несколько минут, если купить тройник, штуцер, кран и манометр, ну и кусок шланга.

Когда будете снимать шланг с штуцера бензонасоса, то будьте осторожны, так как там может быть остаточное давление (снимаем шланг потихоньку, накрыв его ветошью.

Обратите внимание

Затем на штуцер бензонасоса надеваем резиновый шланг приспособления и затягиваем его хомутик, а на штуцер приспособления (который указан жёлтой стрелкой на фото) надеваем штатный топливный шланг, который был снят с штуцера бензонасоса.

Теперь остаётся завести двигатель машины (а если он не заводится, то просто включить зажигание, чтобы ток пошёл на клеммы бензонасоса и он заработал) и наблюдать за показаниями манометра.

Давление топлива, развиваемое исправным бензонасосом, желательно уточнить в мануале вашего двигателя, но у большинства машин оно не должно быть менее 2,8 — 3 кг/см², а при нажатии на педаль газа и повышении оборотов двигателя, давление должно возрасти примерно на 0,5 кг/см². Кстати, приспособление можно подключить и под капотом, к топливному шлангу, приходящему к топливной рампе.
А как проверить снятый с автомобиля погружной бензонасос, можно наглядно посмотреть в видеоролике под статьёй.

И ещё: давление в топливной системе (можно наблюдать на манометре приспособления) должно не падать в течении нескольких десятков минут (лучше часов).

Если давление падает довольно быстро, то значит где то утечка или просто выработался клапан насоса(негерметично его седло) и и это не хорошо.

Так как если давление топлива будет понижаться быстро, то двигателю будет не хватать топлива и мотор будет работать с перебоями (а насос будет не справляться с своевременной подачей топлива под нужным давлением).

Следует заметить, что на отечественных машинах или старых иномарках, электрические бензонасосы не редко выходят из строя, и если вы любитель дальних поездок и не хотите застрять где нибудь в пути, километров за 500 от дома, то советую доработать вашу инжекторную машину, как описано вот в этой статье, и если сделать то, что там описано, то при сгорании штатного бензонасоса, всё равно можно будет ехать дальше.

Как проверить механический топливный насос карбюраторных машин.

Механические насосы довольно просты, не потребляют электричества и работают от специального привода, который в свою очередь перемещает диафрагму (обычно их несколько), которая качает топливо, и большинство механических бензонасосов диафрагменные.

Важно

Проверить их нормальную работоспособность можно и без манометра, чисто визуально. Для этого снимаем с впускного штуцера карбюратора топливный шланг, идущий от бензонасоса и опускаем шланг в прозрачную ёмкость (например в пластиковую бутылку).

Далее следует надавливать на рычаг ручной подкачки, проверяем силу подачи бензина. При надавливании на рычаг, исправный бензонасос должен выпрыскивать из шланга топливо плотной струёй (пульсирующей) без видимых примесей воздуха — воздушных пузырьков (кстати, проверку лучше делать с прозрачным топливным шлангом).

Следует отметить, что когда толкатель бензонасоса упирается в торец  кулачка (эксцентрика) как на фото слева, то в таком положении ручная подкачка не работоспособна и в таком случае многие водители новички не могут понять причину. А следует всего лишь провернуть электростартером коленвал двигателя и положение толкателя относительно эксцентрика изменится и ручная подкачка заработает.

Хотя проверить плотность струи бензина, как было описано выше, можно и без ручной подкачки, если попросить помощника проворачивать коленвал электростартером.

При такой проверке из топливного шланга так же должна выходить плотная пульсирующая струя топлива без воздушных пузырьков.

Не следует настораживаться из -за того, если струя бензина начнёт выходить из шланга не сразу, это нормальное явление, особенно если ваша машина долго стояла.

Устройство и схема работы механического бензонасоса: а — всасывание топлива, б — нагнетание топлива.

1 — рычаг механической подкачки топлива, 2 — толкатель, 3 — отверстие прокладки, 4 — верхняя часть корпуса, 5 — впускной клапан, 6 — сетчатый фильтр топлива, 7 — впускной бензопровод, 8 — верхние диафрагмы, 9 — нижняя диафрагма, 10 — пружина штока диафрагм, 11 — рычаг ручной подкачки топлива, 12 — шпилечная пружина рычага, 13 — шток, 14 — балансир, 15 — нижняя часть корпуса, 16 — эксцентрик рычага ручной подкачки, 17 — возвратная пружина рычага, 18 — выпускной бензопровод, 19 — выпускной клапан, 20 — наружная прокладка, 21 — внутренняя дистанционная прокладка, 22 — кулачок эксцентрик привода толкателя бензонасоса.

Если струя бензина слабая или в перемешку с воздухом, то следует снять бензонасос с двигателя и внимательно его осмотреть. И обратить внимание на прилегание верхней части корпуса насоса 4 к основному корпусу.

Совет

Здесь не должны быть видны следы подтекания топлива, (а раз подтекает топливо, то в полость насоса подсасывает и воздух).

Если есть утечки топлива, то следует заменить дистанционные прокладки, показанные на рисунке слева — наружную 20, и внутреннюю 21 (если они в плохом состоянии).

Следует обратить внимание и на диафрагмы 8 и 9, на них не должно быть трещин или разрывов — это частая причина слабой подачи бензина. При обнаружении дефектов, диафрагмы разумеется следует заменить новыми, и на многие отечественные машины ремкомплекты бензонасосов до сих пор не трудно найти в продаже.

И ещё: особое внимание обратите на чистоту сетчатого фильтра 6, на чистоту впускного клапана 5 и выпускного клапана 19. Если на них присутствует грязь, то насос нормально работать не будет. Следует всё разобрать и обязательно промыть детали в чистом бензине.

На некоторых моделях насосов (как на фото слева) верхняя крышка 4 это отдельная деталь, которая прижимается болтом 5.

Такая конструкция несколько хуже, так как уплотнение между болтом и крышкой часто нарушается (теряется герметичность), к тому же нейлоновый фильтр 2 служит одновременно и прокладкой, на нормальную герметичность которой следует обратить особое внимание. При любом подозрении на негерметичность, следует заменить негодные уплотнения.

Но бывает и так, что все прокладки заменены новыми, а на бензонасосе видны следы утечки топлива. В таком случае следует крышку прислонить к корпусу без прокладок и посмотреть на просвет напротив сильного источника света.

Ведь некоторые ремонтники переусердствуют с затяжкой болта (винтов) и плоскости сопряжения корпуса и крышки бензонасоса, изготовленные из довольно мягкого цинкового сплава искривляются, и нормальной герметичности уже не будет, даже с новыми прокладками.

В таком случае следует разобрать бензонасос и с помощью наждачной бумаги, уложенной на лист стекла, притереть плоскости сопряжения. Если искривление не маленькое, то сначала используем крупную бумагу, а в конце доводим плоскости самой мелкой наждачной бумагой. В процессе работы проверяем плоскости сопряжения на просвет.

Обратите внимание

Ну а что касается механических бензонасосов некоторых иномарок, то проверить импортный бензонасос можно так же как и отечественный, а вот отремонтировать удаётся не все, так как многие изделия не разборные.

Что тут можно сказать, можно конечно попытаться разобрать бензонасос, высверлив заклёпки или развальцевав корпус, но проблема в том, что если обнаружатся выработанные детали, то найти им замену в продаже будет не просто.

В таком случае, или придётся изготавливать их самостоятельно, или покупать новый бензонасос. Каждый автовладелец решает сам, исходя из своих возможностей.

Вот вроде бы и всё. Надеюсь в этой статье были даны полезные советы, как проверить бензонасос, как электрический, так и механический, успехов всем.

возможные причины неисправности, самостоятельная диагностика и способы устранения неполадок

Причины неисправности работы насоса могут крыться в поломках проводки автомобиля, выходе из строя электромоторчика или реле. Возможно перегорели предохранители или отсутствует питание. И чтобы понять нужен ремонт или замена, следует выяснить причину. Чтобы проверить моторчик, закрепляем провод лампы (контрольная) на клемму, включаем зажигание. Свет лампочки укажет на неисправность этой детали насоса.

Признаки неисправности

По названию этой детали можно определить, зачем именно она нужна. Насос является одним из главных элементов любой машины. Его принцип работы не зависит от размеров и модели. Отвечает он за перекачку бензина из топливного бензобака в карбюратор, или инжектор, смотря какая модель. Раньше в автомобилях были механические насосы, сейчас же все чаще встречаются машины с электрическими. Они вообще встречаются там, где есть инжектор, механические соответственно наоборот. Эл. Насосы так же выполняют функцию создания оптимального давления для более правильной и эффективной циркуляции смеси.

Что касается работы, все довольно просто. Бортовой компьютер подаёт команду насосу, и он в свою очередь начинает перекачивать бензин. Чтобы понять, что насос перестал работать, вначале придется немного ознакомиться со структурой ТС.

На заметку!

Поломка может находиться в любой части, как самого насоса, так и прилежащих к нему деталей.

Основные признаки неисправностей:

1. Ослабление мощности. Первая причина и не единственная, почему не качает бензонасос – потеря мощности. Машина не всегда реагирует на работу педалью акселератора, начинает медленнее ездить, странно дергается во время передвижения. Всеми этими действиями она даёт понять, что упало давление подачи топлива в рампе. Эффективность работы насоса может упасть из-за снижения давления. Особенно заметной будет топливного насоса при поднимании в гору (если причиной является потеря мощности).
2. Изменяющаяся тональность мотора при запуске. Смена тональности будет следствием еще не прогрессирующей неисправности. Если при прогреве двигателя слышится странный неестественный звук (высокий сменяющийся низким). Но других отклонений не заметно.
3. Различная вибрация и нестабильность оборотов. По причине все той же неисправности можно заметить подтраиванием оборотов и, конечно же, сильную вибрацию. Это означает, что: 1 – нарушились электрические контакты. 2 – износились отдельные составляющих насоса. Довольно часто такая неисправность может проявляться частично, то есть, то появляться, то исчезать.
4. Что-то протекает. А именно масло. В такой ситуации следует проверить, надежно ли прикреплен насос. Не лишней будет проверка теплоизолирующих прокладок.

Машина может издавать непонятные звуки. Такое может происходить, только если случай достиг критической точки и насос отказал. При передвижении на автомобиле можно услышать писк, скрип и даже звук похожий на гул. Это может говорить, что бензонасос сильно механически изношен или загрязнена фильтрующая сетка.

Причины и их выявление

Причинами, почему не работает бензонасос, может быть: нарушение целостности его диафрагмы, скопление грязи в зоне клапанов, загрязнении фильтра, если пружина потеряла упругость, корпус стал не герметичным, обычный естественный износ частей насоса. Неисправность электрического возникает лишь при воздействии на него. Сейчас на современных машинах он довольно надежный. Можно выделить несколько. Неисправность проводки (грязные или ржавые провода могут создавать перебои в работе), грязь в баке, засорение топливного фильтра, частая и длительная езда на автомобиле с минимальным количеством топлива и, конечно же, обычный естественный износ частей насоса.

Неисправность проводки

Для диагностики насоса в электросистемах потребуется найти цоколёвку электрического разъема топливного модуля, подходящего модели машины. Чтобы понять, что не идет питание на бензонасос, присоедините контакты «контрольки» к соответствующим pin и заведите машину.

Внимание!

Загорание лампочки будет означать, что все в норме и нет никаких неполадок с питающим напряжением.

Точно таким же методом можно заодно проверить +12 В и массы, находящихся в электрическом включателе, который предназначен для замыкания. Если не включается бензонасос при включении зажигания, но нет недочетов в электро цепи – причина в ТН.

Неисправность электромоторчика

Если слышно, что насос гудит, но не качает, нужно проверить давление в рулевой рейке и внешней проводке. Если все пройдет на отлично и не выявиться никаких сбоев. Пробуйте искать проблему в электромоторчике насоса. Этот прибор осуществляет движение бензина внутри насоса. Стоит понимать, что клеммы могут окислиться, и по итогу прекращается подача питания и функционирование насоса. Поэтому нужно выделить время на проверку обоих устройств. Клеммы обязательно зачищаем/перепаиваем.

Реле бензонасоса

Эта часть находится рядом с массой топливного насоса. По идее исправная работа реле предполагает, что при включении зажигания насос создаёт давление, затем отключается. После чего должен слышаться щелчок, означающий включение реле. После щелчок, обозначающий его отключение. Знаком неполадок будет то, что реле не щелкает, то есть не срабатывает. Для устранения требуется замена реле.

Предохранители

Во время проверки не стоит забывать про предохранитель. Находится он в блоке. На нем должна быть маркировка FUEL PUMP. Вытаскиваем его и осматриваем контакт. Если целый, то поводов для беспокойства нет. Повреждённый будет указывать на перегорание и стоит заменить такой предохранитель.

Иные причины

Иной причиной плохой работы или ее отсутствия бензонасоса может быть неправильное подключение различного электрооборудования или охранной системы. Происходит это из-за перепутанных контактов и вследствие полного или частичного отсутствия питания.

Что делать

Следует сначала определить конкретную причину поломки. Из всего вышесказанного можно сделать вывод, что причин бывает достаточно много, поэтому работу придется проделать не маленькую, но она всем будет под силу. Задачей второй необходимости будет устранение неисправности. Начинать самостоятельную диагностику лучше с проверки питания. Затем проверяем диафрагму. Первое для электрических, а второе для механических.

На заметку!

Помимо всей конструкции бензонасоса важно не забыть про составляющие его детали, которые тоже обязательны к проверке.

Есть много способов, как проверить топливный насос. Сейчас продаются наборы, с помощью которых можно проверить давление в топливной магистрали. Нормальное значение – 7 кг/см. Пониженное будет означать поломку бензонасоса.

Сам бензин попасть в машину не сможет, поэтому бензонасос – одна из главных деталей машины. Проводить его диагностику нужно постоянно, а не только когда уже поломка приведет к остановке автомобиля где-нибудь на трассе или что еще хуже в поле без проезжающих мимо машин. Следить за состоянием своего авто нужно точно так же, как и за своим здоровьем, если вы любитель машин. Желательно устраивать «поддерживающую терапию». Она будет актуальна для тех, кто хочет продлить жизнь насоса.

Старайтесь следить за качеством используемого топлива. Исключайте и предотвращайте попадание воды в бак автомобиля. Когда наступает время технического осмотра, то не поленитесь заменить топливные фильтры. Если заметили повреждение на топливном баке, демонтируйте топливный насос. Следите за своей машиной и чистите топливный бак. Передвигаться с почти пустым бензобаком не стоит.

Всем известно нахождение насоса в бензине, за счет которого он охлаждается, так вот если ездить с пустым баком, то он может нагреваться, а в дальнейшем и совсем сгорать. Все материалы, представленные выше, помогут починить топливный насос, или хотя бы понять причину поломки, если нет плюса или при других признаках.

Как проверить бензонасос

Зачастую неудачные попытки запустить двигатели водители связывают с вышедшим из строя бензонасосом. Но это еще надо доказать! Если рядом нет автосервиса, то возникает вопрос: как проверить бензонасос дома или в путешествии? Эти нужные устройства, устанавливаемые на автомобиль, делятся на два типа: механические и электрические. Далее подробно рассматривается, как проверить бензонасос обеих разновидностей.

Механические бензонасосы

Устанавливаются на карбюраторные силовые агрегаты и отличаются простотой конструкции, работа устройств не зависит от электропитания. Функционирование насоса обеспечивается при помощи привода, перемещающего диафрагму, которая сжимаясь, качает бензин. Как проверить бензонасос? Есть два основных метода.

Без снятия и разборки

Отсоедините шланг, надетый на штуцер карбюратора, и опустите его в подходящую бутылку. Нащупайте на устройстве рычаг подкачки, резко надавите на него несколько раз. Из шланга пойдет относительно сильная струя бензина с минимальным количеством воздуха (почти без пузырьков).

Здесь есть небольшой нюанс, на который «попадаются» неопытные водители. Если толкатель устройства упрется в эксцентрик, подкачка работать не будет. В подобной ситуации просто слегка проверните коленвал стартером. Можно поступить и проще, если у вас есть помощник. Попросите его «крутануть» стартер и взгляните на струю горючего. Если она слабая, запчасть придется демонтировать и осмотреть.

С разборкой

Посмотрите на верхнюю крышку насоса на предмет наличия подтеков. Если они есть:

1. Разберите устройство и замените пару прокладок;
2. Следующие объекты осмотра – диафрагмы: трещины и разрывы не допускаются.
3. Очистите фильтр-сетку, клапаны впуска, выпуска: детали должны быть без грязи, налетов.
4. Если новые прокладки установлены, а бензин все равно подтекает, приставьте верхнюю крышку к корпусу без них и направьте на свет. Вполне возможно, что после сильной затяжки плоскости неплотно прилегают друг другу. Проблему можно решить при помощи наждачки.

Что касается импортных бензонасосов, то некоторые из них неразборные. Можно попытаться высверлить заклепки, но если внутри изношенные детали, их придется где-то покупать или делать самому.

Электрические бензонасосы

Здесь система более сложная, т. к. есть две разновидности: погружные устройства, размещаемые в баке, и выносные, закрепляемые отдельно. И те и другие работают от электромотора, находящегося прямо в насосе. Как проверить бензонасос?

Напряжение

Возьмите обычный тестер, а если его нет, автомобильную лампочку с присоединенными проводками. Теперь нужно обнаружить ваше устройство. Если топливный насос выносной, то располагается где-то рядом с баком. Если погружной – отыщите выходные клеммы (обычно они под задним сиденьем). Далее:

• включите зажигание;
• прикоснитесь щупами вольтметра или проводками от лампы к контактам;
• если показания прибора соответствуют 12-12,5 вольтам или лампочка загорелась, значит, напряжение на насос подается.

Проводка

Оценить ее состояние ее несложно: возьмите пару длинных проводов и напрямую подсоединитесь к насосу. Если он «завизжит», считайте, что причина неисправности найдена. А если нет? Идем дальше.

Предохранитель

Здесь все ясно: надо найти, где он находится, и заменить, или вставить «жучок». Если предохранитель перегорает, неприятность, скорее всего, связана с плюсовым проводом, идущим к бензонасосу, который замыкает на «массу».

Реле

Чтобы его обнаружить, прочитайте надписи на крышке блока предохранителей. Вытащите деталь из гнезда. На всякий случай проверять исправность реле нужно при снятых клеммах аккумуляторной батареи. На ее плюс накрутите провод и подключите его к двум точкам реле: «85» и «30». Минусовый электрод подсоедините к контакту лампочки и клемме реле «86». Второй провод от лампы должен быть подключен к контакту «87». Если лампа будет светить, реле исправно.

При наличии мультиметра присоедините его щупы к клемме «85» и «86». Бесконечно большое сопротивление свидетельствует о перегорании обмотки. Но как быть, когда вы обнаружили, что работоспособность реле равна нулю, а приобрести деталь негде? Просто перемкните его контакты «87» и «30».

Как проверить давление бензонасоса

Случается, что устройство работает, но двигатель не запускается. В этом случае нужно проверить давление, которое должно составлять от 2,5 до 3,2 кг/кв. см (уточните в инструкции по эксплуатации к своей машине). При нажатии на акселератор оно поднимается в среднем на 0,5 кг/кв. см. Если нет возможности это сделать, попробуйте осмотреть фильтр грубой очистки. Чтобы вытащить его, если насос погружного типа,  снимите лючок, отвернув болты. Далее проверьте топливные трубки на предмет утечки горючего. В заключение замените фильтр тонкой очистки.

Для проверки давления понадобится манометр со специальным приспособлением, устанавливаемым между штуцером и магистралью. Сделать это можно с помощью двух отрезков резинового шланга, выдерживающих давление до 7 кг/кв. см. Есть важный нюанс: давление, показываемое манометром, должно держаться на одном уровне десятки минут. Если оно падает раньше, налицо утечка, или износ насосного клапана. При быстром снижении давления двигатель будет работать неустойчиво. Есть и другой вариант подключения манометра: прямо под капотом, используя шланг, присоединенный к топливной рампе. Чтобы измерить давление двигатель можно и не пускать: достаточно включить зажигание и посмотреть на показания манометра.

Стоит напомнить об осторожности: в шланге может быть остаточное давление. Поэтому возьмите чистую тряпку и накройте ею штуцер бензонасоса перед снятием манометра, чтобы топливо на вас не попало.

Электродвигатель

Если все проверено, напряжение есть, а насос не работает, дело, скорее всего в сгоревшей статорной обмотке электродвигателя. Её исправность можно проверить тем же тестером. Для этого отсоедините от бензонасоса провода и поставьте прибор в режим омметра. Его щупы нужно присоединить к контактным клеммам устройства. Тестер должен показывать какое-то сопротивление (для каждой модели насоса оно свое). Если мультиметр во всех пределах измерений упорно показывает «бесконечность», придется покупать новый бензонасос.

Данные корректировки топливоподачи: мощный инструмент диагностики

Некоторые вещи никогда не меняются. Для тех, кто любит думать о знаменательных годовщинах, сейчас 2016 год, и поэтому внедрению OBD II исполнилось 20 лет. Было написано много статей о возможностях использования недорогого универсального сканирующего прибора OBD II в качестве отправной точки диагностики, но я удивлен тем, как мало технических специалистов принимают эту концепцию.

В 2014 и 2015 годах Роберт Бош спонсировал мобильные учебные автомобили с целью обучения технических специалистов новым технологиям и проверки их знаний в виртуальном гараже с полным погружением в 3D.Техническим специалистам были представлены общие проблемы управляемости и возможность соревноваться с другими техниками. Первоначальные диагностические данные, представленные для принятия решения, были записаны с помощью универсального диагностического прибора OBD II и основаны на надежном диагностическом подходе: проверка жалобы клиента, получение кодов неисправностей, запись информации (включая данные о стоп-кадре), исследование неисправности, устранение визуальный осмотр и, наконец, определение базовых данных по топливной корректировке, чтобы помочь в процессе принятия решения.

Определение базового уровня данных коррекции топлива — это простой четырехэтапный диагностический процесс: 1.Подключите универсальный диагностический прибор OBD II, желательно с возможностью записи. 2. Отслеживайте и записывайте значения коррекции подачи топлива в

.

четыре обычных рабочих диапазона: скорость холостого хода, легкая нагрузка (от 20 до 30 миль в час), умеренная нагрузка (от 40 до 50 миль в час) и большая нагрузка (от 60 до 70 миль в час). 3. Проанализировать собранные данные. 4. Используйте информацию для нацеливания на следующие шаги диагностики.

На рис. 1 выше показаны данные корректировки расхода топлива, собранные на автомобиле с включенным индикатором Check Engine и кодами неисправности P0171 (экономия системы банка 1) и P0174 (экономия системы банка 2).Типичными предложениями по сервисной информации для этих кодов могут быть засоренный или грязный топливный фильтр, поврежденный или изношенный топливный насос, протекающие или загрязненные топливные форсунки, низкое давление топлива, утечка соленоида продувки испарителя, проблемы с системой EGR, утечки вакуума, проблемы PCV, повреждение или загрязненная масса датчик расхода воздуха (MAF) и т. д.

На рис. 2 на стр. 24 показана типовая схема системы прямого впрыска бензина (GDI) с общими датчиками и исполнительными механизмами управления двигателем. Обратите внимание, что рассматриваемый автомобиль имеет две группы, что означает наличие нескольких датчиков кислорода выше по потоку.

Теперь вам, как и техническим специалистам мобильного учебного автомобиля, нужно принять решение. На основании кодов неисправностей и информации из четырехступенчатой ​​записи корректировки топливоподачи, какой компонент или систему вы бы протестировали на рис. 2? В виртуальном гараже 3D мы сузили это число до восьми: соленоид продувки, насос высокого давления GDI, насос низкого давления в топливном баке, инжектор GDI, катушки зажигания, утечки на впуске, датчик массового расхода воздуха и датчики кислорода на входе.

Так что вы решили? Если бы вы сказали, что давайте проверим зону всасывания на утечки с помощью дымовой машины, вы были бы в большинстве техников, участвовавших в испытании Bosch… и утечек не было бы обнаружено.Откуда нам это знать? Без ведома участников мы отслеживали решения, которые они принимали в виртуальном гараже, с целью понять, как технические специалисты решают проблемы с управляемостью.

Вот вопрос на миллион долларов: что побудило вас проверить утечки на входе? Ответ большинства технических специалистов был прост: это обычная проблема, и они хотели сначала ее устранить. Это не было бы ужасным ответом, но данные о топливной балансировке не подтвердили этот выбор.

Вернемся к рис.1 и потратьте некоторое время, чтобы понять данные о корректировке расхода топлива, которые мы собрали во время дорожных испытаний. В этом примере данные корректировки топлива не соответствовали обоим банкам и каждому рабочему диапазону — холостому ходу, малой нагрузке, умеренной нагрузке и большой нагрузке — что означает, что бедная смесь присутствовала во всех условиях движения.

Что вы сейчас думаете об утечке всасываемого воздуха? На рис. 3 на странице 26 показаны значения, которые вы, вероятно, увидите на автомобиле с негерметичными воздухозаборниками. Значения корректировки топлива будут высокими на холостом ходу и будут очищаться в более высоких рабочих диапазонах.На транспортных средствах, оборудованных датчиками массового расхода воздуха, можно увидеть слегка завышенные значения коррекции подачи топлива в более высоких диапазонах, но это может быть связано с поступлением неизмеренного или ложного воздуха. В примере на рис. 3 значения корректировки топлива недостаточно высоки для установки P0171 и / или P0174.

Теперь вернемся к рис. 2 и переосмыслим следующие этапы диагностики. Какой из восьми перечисленных компонентов может повлиять на значения коррекции топлива во всех рабочих диапазонах? Если вы ответили на датчик массового расхода воздуха, топливный насос низкого давления и, возможно, насос высокого давления GDI, вы на правильном пути.

Протекающие или загрязненные топливные форсунки были указаны в качестве возможных причин этих кодов неисправности, но протекающие топливные форсунки создавали более богатую, чем обычно, воздушно-топливную смесь. Значения корректировки топлива будут отрицательными, и мы, вероятно, получим P0172 / P0175 (Bank 1 и 2 Rich). Засоренные или загрязненные форсунки следует проверять, но только после диагностики компонентов, перечисленных в предыдущем абзаце.

Можно сузить круг вопросов, который должен быть протестирован следующим, снова взглянув на данные корректировки топливоподачи, но для этого требуется некоторое понимание трех возможных компонентов.Начнем с топливного насоса низкого давления. Приведенный выше список возможных причин предполагает, что засоренный топливный фильтр, изношенный топливный насос или низкое давление топлива могут привести к возникновению ошибок P0171 и / или P0174. В случае любого из этих событий наиболее вероятным результатом будет недостаточный объем топлива для насоса высокого давления GDI.

Результатом недостаточной подачи топлива в насос высокого давления GDI будет то, что модуль управления трансмиссией (PCM) установит целевое давление, которое должно поддерживаться в топливной рампе высокого давления, которое регулируется для различных условий эксплуатации. .Датчик давления топлива (FPS) передает фактические данные о давлении в рампе обратно в PCM. В диапазоне холостого хода и небольшой нагрузки насос низкого давления требует меньшего объема для поддержания желаемого давления в рампе. Повышенная нагрузка на автомобиль требует большего давления в рампе и большего объема от топливного насоса низкого давления.

Если вам интересно, к чему это обсуждение, есть еще один вопрос, над которым вы должны задуматься: если PCM определяет, что желаемое давление не соответствует спецификации, какой код неисправности будет установлен? На автомобиле GDI наиболее вероятным кодом неисправности будет P0087 (слишком низкое давление в топливной рампе), а не P0171 / P0174.Дополнительную информацию о GDI можно найти в разделе «Советы по обслуживанию двигателей GDI» в выпуске журнала Motor за декабрь 2015 г.

Мы только что обсудили пример GDI, но будут ли результаты отличаться для автомобиля с впрыском топлива? Ответ положительный. Обсуждение объема топливного насоса низкого давления в основном такое же — холостой ход требует меньшего объема для топливных форсунок, а более высокие нагрузки требуют большего объема. В зависимости от состояния топливного насоса низкого давления, значения коррекции подачи топлива могут лишь немного увеличиваться на холостом ходу, но ухудшаться при большей нагрузке.Если топливный насос находится в действительно плохом состоянии, значения коррекции подачи топлива будут достаточно высокими, чтобы установить код неисправности, и не будут работать очень хорошо.

Еще раз, данные корректировки топливоподачи на рис. 1 показывают значительную корректировку во всех рабочих диапазонах, что оставляет нам датчик массового расхода воздуха. Датчик массового расхода воздуха сообщает об объеме воздуха, поступающего в двигатель, который используется компьютером PCM для определения правильной ширины импульса форсунки. В этом примере PCM необходимо увеличить ширину импульса форсунки, чтобы достичь правильного соотношения воздух / топливо.

Как мы проверяем датчик массового расхода воздуха? Опять же, стандартный диагностический прибор OBD II предоставит нам необходимые данные. На рис. 4 на стр. 28 показаны данные датчика массового расхода воздуха (массового расхода воздуха) при 2,0 г / с (г / с) на холостом ходу, со спецификацией от 2,00 до 5,00 г / с на холостом ходу. Эта спецификация была взята непосредственно из реальной служебной информации. К сожалению, спецификации, представленные в служебной информации, не всегда точны, и бывают случаи, когда вам необходимо использовать альтернативные методы для большей точности. У транспортного средства в трехмерном виртуальном гараже было 2.Двигатель с 5-литровым двигателем GDI, что означает, что более точная цель должна быть 2,5 г / с на холостом ходу. В этом примере датчик массового расхода воздуха занижает расход воздуха примерно на 20% и является причиной положительных значений коррекции подачи топлива на холостом ходу.

Чтобы проверить расход воздуха во всех рабочих диапазонах, вам необходимо записать данные датчика массового расхода воздуха во всех рабочих диапазонах, включая ускорение при полностью открытой дроссельной заслонке (WOT), а затем сравнить данные с диаграммой объемной эффективности (VE) или калькулятор, который можно найти во многих местах в Интернете.

В нашем примере автомобиля датчик массового расхода воздуха был загрязнен и занижал расход воздуха во всех рабочих диапазонах, что привело к установке кодов P0171 / P0174. Датчик массового расхода воздуха был указан как возможная причина, но для того, чтобы произвести эффективный ремонт, важно понимать, как данные корректировки расхода топлива могут помочь вам указать правильное направление.

Использование корректировки топливоподачи для диагностики транспортных средств требует практики, но вам также необходимо понимать, как каждый компонент влияет на корректировку подачи топлива во время работы. Например, давайте посмотрим на соленоид продувки на рис.1. В нормальном режиме работы соленоид продувки получает команду на закрытие, а PCM дает команду на открытие, чтобы удалить пары топлива из угольного баллона. На холостом ходу разрежение во впускном коллекторе присутствует на стороне соленоида двигателя, а на стороне паров газа должно быть давление, близкое к атмосферному. В зависимости от недавних заправок, температуры окружающей среды и некоторых других переменных баллон с древесным углем может быть заполнен или в нем хранится лишь небольшое количество паров газа. Если соленоид продувки застрял в открытом положении, в каком рабочем диапазоне регулировка подачи топлива имела бы больший эффект? Если вы ответили на холостом ходу, значит, вы правы.Имейте в виду, что топливные корректировки могут быть положительными или отрицательными, в зависимости от паров топлива, присутствующих в угольном баллоне.

На рис. 5 ниже показано изменение топливной коррекции на холостом ходу с открытием соленоида продувки (синяя кривая). Примерно через 13,65 секунды кратковременная корректировка топливоподачи (STFT, зеленая кривая) начинает становиться отрицательной и быстро достигает -30%, что указывает на то, что канистра с древесным углем обогащена. Примерно через 40 секунд — или незадолго до 54,6 секунды — STFT начинает двигаться в положительном направлении, и в течение примерно 14 секунд пары топлива не удаляются из канистры с древесным углем.По сути, у нас большая утечка вакуума. Как только на соленоид продувки поступает команда на закрытие, STFT возвращается к нулю.

Ключевой момент заключается в следующем: если ваша четырехступенчатая запись корректировки топливоподачи показывает проблему в основном на холостом ходу, соленоид продувки может застрять в открытом положении, а значения STFT могут быть положительными или отрицательными. Соленоид продувки будет иметь меньшее влияние при более высоких диапазонах нагрузки.

В этом обсуждении будут полезны две дополнительные части информации. Во-первых, не все автомобили работают одинаково.Например, на некоторых транспортных средствах, как только STFT достигнет определенного предела, начнется корректировка долгосрочной топливной коррекции (LTFT), а затем STFT вернется почти к нулевой точке. В некоторых приложениях для транспортных средств LTFT потребуется довольно много времени, чтобы изменить ситуацию. Снимок экрана на рис. 6 выше сделан на Dodge Charger последней модели, где мы создали большую утечку вакуума. STFT (красные и зеленые кривые) показывает плоские линии на уровне + 32,8% и, в конечном итоге, через четыре минуты STFT возвращается к нулю. LTFT вообще не двигался, что может показаться проблемой, но это транспортное средство обычно работает именно так.

Вторая полезная информация заключается в том, что многие европейские автомобильные приложения используют другую стратегию регулировки топливной коррекции. Термины добавочный и мультипликативный обычно используются с расширенными инструментами сканирования. Присадка показывает значения корректировки топлива на холостом ходу или сразу на холостом ходу; Мультипликативный показывает регулировку топливной корректировки при более высоких оборотах и ​​диапазонах скоростей автомобиля. При мониторинге параметров общих данных OBD ​​II вы заметите, что STFT и LTFT будут реагировать независимо в различных рабочих диапазонах, рассмотренных здесь.

К настоящему времени вы должны увидеть преимущества мониторинга значений корректировки топлива и начать процесс использования четырехступенчатой ​​процедуры корректировки топлива. Один из лучших способов обучиться — это использовать заведомо исправные автомобили, а затем посмотреть, что происходит, когда вы генерируете несколько неисправностей и отслеживаете реакцию. Например,
mple, снимите шланг с соленоида продувки и посмотрите, что происходит в различных рабочих диапазонах. Я также рекомендую вам взглянуть на компоненты, перечисленные на рис. 2, и найти время, чтобы понять, как регулировка подачи топлива будет затронута, если какой-либо из этих компонентов будет работать неправильно.

Удивительно, что спустя 20 лет универсальный OBD II продолжает помогать техническим специалистам решать общие проблемы с управляемостью.

Скачать PDF

Страница не найдена (404) — NXP® Semiconductor

Товары Приложения Поддержка Около MyNXP

• • Мой аккаунт
  • Заказы
  • Выход
• EN
  • английский
  • 中文
  • 日本語
  • 한국어

ARM ^® ПРОЦЕССОРЫ

• Kinetis Cortex ^® -M Микроконтроллеры
• Микроконтроллеры LPC Cortex-M
• я.Процессоры приложений MX
• SoC на базе QorIQ Arm

СИЛОВАЯ АРХИТЕКТУРА ^®
ПРОЦЕССОРЫ

БОЛЬШЕ ПРОЦЕССОРОВ

АВТОМОБИЛЬНЫЕ ПРОДУКТЫ

• Автомобильная сеть
• Микроконтроллеры и процессоры
• Безопасность и управление питанием
• Умные драйверы питания

АНАЛОГОВЫЙ

ИДЕНТИФИКАЦИЯ И БЕЗОПАСНОСТЬ

• MIFARE
• NFC
• ИС смарт-этикеток и тегов

МЕДИА И АУДИО

УПРАВЛЕНИЕ ЭНЕРГОПОТРЕБЛЕНИЕМ

РФ

ДАТЧИКИ

БЕСПРОВОДНОЕ СОЕДИНЕНИЕ

РЕСУРСЫ РАЗРАБОТЧИКА

РЕФЕРЕНСНЫЕ ДИЗАЙНЫ

ЦЕНТР ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ

---

БОЛЬШЕ ИНФОРМАЦИИ О ПРОДУКТЕ

• Все продукты
• Пакеты
• Программа долговечности продукта
• Селектор продуктов

АВТОМОБИЛЬНЫЙ

• Связь
• Замена драйвера
• Трансмиссия и динамика автомобиля
• Тело и комфорт
• Опыт в автомобиле
• Безопасный шлюз и сеть в автомобиле

ПРОМЫШЛЕННЫЙ

Насосы.Сеть | Бесплатная доставка и консультации от Fuel-Pumps.net

Fuel-Pumps.Net — ваш источник как для замены запаса, так и для Высокопроизводительные топливные насосы мощностью 255 литров в час (л / ч) от Walbro — самые уважаемые имя в отрасли.

Чтобы начать, нажмите здесь:

Если вашего автомобиля нет в списке, позвоните нам по бесплатному телефону 800-880-0960 , чтобы выбрать правильный насос для вашего автомобиля.

Переход на EFI? У нас есть комплект топливного насоса!

Если вы переходите с карбюратора на электронный впрыск топлива, тогда вы собираетесь нужна новая топливная система EFI.У НАС ЕСТЬ ТОЧНО ТО, ЧТО ВАМ НУЖНО! Будь ты преобразование существующего двигателя в EFI или замена двигателя EFI, такого как GM LS Engine, у нас есть комплект, который даст вам именно то, что вам нужно, чтобы добиться успеха в самая низкая цена. Нажмите здесь:
Carb2EFI Комплект для преобразования топливной системы

Автомобильные топливные насосы Walbro® / TI

Fuel-Pumps.Net с гордостью предлагает только топливные насосы производства TI Automotive, в том числе насосы, известные как топливные насосы Walbro. Во многих случаях TI Automotive является производитель оригинального топливного насоса, поставляемого с автомобилем, чтобы вы знали, что вы покупают подлинное качество оригинального оборудования.

Электрические топливные насосы

TI Automotive / Walbro разработаны с использованием новейших компьютерных технологий. техники. Обширные испытания на долговечность в различных условиях гарантируют, что они будут противостоять жестокому обращению в реальном мире. Насосы Walbro производятся с использованием новейших автоматизированное оборудование в строгом соответствии со строгими требованиями контроля качества. Наконец, каждый из них полностью тестируется перед отправкой, что гарантирует вам максимальную производительность, надежность и удовлетворенность клиентов.

Убедитесь, что вас не обманом заставили купить Walbro Подделки, которые продают другие продавцы!

Руководство по установке топливного насоса

ПРИМЕЧАНИЕ! Это руководство предназначено для помощи сертифицированному механику в процесс установки.
