Какой лучше датчик давления масла: Как выбрать датчик давления масла

by alexxlabon

Содержание

Датчик давления масла двигателя — принцип работы, расположние, замена

Работа двигателя внутреннего сгорания не в последнюю очередь зависит от правильного давления масла. Если давление масла недостаточно, то резко возрастает износ трущихся деталей, что приводит к быстрой поломке двигателя и дорогостоящему ремонту. На некоторых карбюраторных автомобилях с механическим и электронным зажиганием датчик уровня масла подключали к стрелочному индикатору, благодаря чему водитель мог самостоятельно оценивать состояние двигателя и работу масляной системы. Такой тип датчиков называли контрольным.



На более совершенных карбюраторных автомобилях устанавливали датчик аварийного давления масла (ДДМ), который оповещал водителя о критическом ухудшении работы системы смазки. Эти же устройства применяли и на устаревших дизельных моторах с механическим впрыском. С переходом на датчик аварийного давления масла, который реагирует лишь на снижение давления ниже определенного уровня, установка обычного датчика, сообщающего данные для стрелочного индикатора, потеряла смысл, однако, его устанавливали на некоторые инжекторные автомобили до середины первого десятилетия XXI века.

На современных инжекторных и дизельных автомобилях датчик давления масла подключен к одному из входов контроллера, поэтому данные с него никак не отображаются на передней панели.

При падении давления масла до опасного уровня загорается индикатор неисправности двигателя «Check Engine». Если давление масла падает еще ниже, контроллер блокирует подачу топлива, что позволяет избежать серьезного повреждения двигателя.

Как работает датчик давления масла

Контрольный датчик давления масла представляет собой манометр, связанный с проволочным потенциометром, сопротивление которого напрямую зависит от давления масла на металлическую мембрану. Аварийный датчик давления масла состоит из мембраны, соединенной с нормально замкнутыми контактами. По мере роста давления масла, мембрана начинает давить на контакты и при давлении 0,5-1 атмосферу контакты размыкаются. Мембраны обоих датчиков, равно как и все электрические части, находятся внутри герметичного завальцованного корпуса. Цепь потенциометра или контактов образуется резьбой наконечника, который вкручивают в предназначенное для датчика место и сигнальным выводом. Иногда используют датчик давления масла, включающий в себя как манометр с потенциометром, так и размыкаемые контакты. Такие датчики, как правило, называют универсальными.

Где находится датчик давления



На всех автомобилях «классической» серии ВАЗ (2101-2107) датчик расположен в левой задней части блока цилиндров, рядом с КПП и рулевой колонкой. На всех 8-клапанных двигателях переднеприводных автомобилей ВАЗ, включая современные Калину, Гранту и Приору, датчик расположен на задней левой стороне головки блока цилиндров (ГБЦ), рядом с кожухом ремня газораспределительного механизма (ГРМ) и ресивером инжектора. На всех 16-клапанных двигателях датчик давления масла расположен на левом торце ГБЦ, где расположен подшипник левого вала ГРМ.

Как проверить датчик давления

Вот наиболее частые неисправности датчиков давления масла, которые встречаются на любых автомобилях:

  • потеря герметичности датчика, в результате чего масло попадает внутрь и меняет работу электрической части;
  • загрязнение входного отверстия датчика;
  • протекание резьбового соединения датчика и ГБЦ;
  • окисление контактов датчика;
  • неверные показания датчика.

Проверить датчик можно двумя способами – вкрутить в посадочное место датчика переходник манометра, или подключить датчик к пневматическому насосу через подходящий переходник. В первом случае удастся проверить не только датчик, но и работу масляной системы, во втором только исправность датчика и достоверность его показаний.

Как поменять ДДМ

Для замены датчика понадобится только рожковый ключ на 19 для классических автомобилей ВАЗ и на 21 для переднеприводных. На иномарках расположение датчика и размер ключа могут отличаться, поэтому внимательно прочитайте инструкцию по ремонту и эксплуатации своего автомобиля. Замену проводите на холодном заглушенном двигателе.

Сама замена не вызывает затруднений даже у неопытного водителя. Ниже описана пошаговая процедура замены.

  1. Снимите клемму провода с вывода датчика и уберите провод в сторону, чтобы не мешал.
  2. Ключом выкрутите датчик.
  3. Вытащите его.
  4. Осмотрите пространство вокруг датчика в поисках подтеков масла. Если обнаружили, замените уплотнительное алюминиевое или медное кольцо.
  5. Наденьте на новый датчик старое или новое уплотнительное кольцо и вкрутите его в посадочное место (если вы купили датчик с надетым на него уплотнительным кольцом, то не используйте старое, даже если оно не подтекало). Не переусердствуйте при этом, максимальное усилие не должно превышать 1-1,5 килограмма.
  6. Подключите клемму провода к выводу датчика.
  7. Если после включения и прогрева двигателя датчик масла начал подтекать, установите новое уплотнительное кольцо и проверьте его резьбу. Возможно, вы закрутили его не по резьбе.

Как выбрать



При выборе датчика учитывайте следующее. Датчик от производителя автомобиля/двигателя или его партнеров всегда лучше, чем от стороннего производителя. Это особенно актуально для российских автомобилей. Убедитесь, что выбранный вами датчик подходит для вашего автомобиля. Если вы и продавец не знаете, какой именно датчик вам нужен, то обратитесь к инструкции по ремонту двигателя вашего автомобиля или каталогу деталей и запасных частей. Там указан каталожный номер датчика. Перед покупкой датчика попросите продавца предъявить документы на него. Если продавец не может предъявить никаких сопроводительных документов, значит, датчик произведен неизвестно кем, поэтому никто не знает, подойдет ли он по внутренним настройкам вашему двигателю, или нет.

где расположен, для чего нужен, как поменять » АвтоНоватор

В устройстве транспортного средства главнейшую роль играет двигатель. Романтичные водители называют его «сердцем машины». Но у силового агрегата есть одно слабое место — это система смазки трущихся деталей. В качестве единственного контрольного органа этой системы выступает датчик давления масла (ДДМ), который может преподнести водителю немало сюрпризов.

Содержание

  • 1 Зачем нужен датчик давления масла

  • 2 Виды ДДМ и принцип их работы в современных автомобилях

    • 2. 1 Механический датчик

    • 2.2 Электронный датчик

  • 3 Местоположение устройства в разных видах авто

    • 3.1 Таблица: где находятся датчики давления масла на популярных моделях авто

  • 4 Причины и признаки неисправности

  • 5 Как подключить выносной

  • 6 Как заменить

    • 6.1 Видео: замена ДДМ своими руками

Зачем нужен датчик давления масла

ДДМ — это важнейший компонент смазочной системы двигательного агрегата. Устройство отвечает за контроль давления масла, которое подаётся к двигателю и в случае каких-либо сбоев передаёт сигнал в салон водителю — загорается соответствующая лампочка.

Лампочка загорается сразу же после срабатывания ДДМ

Чтобы понять значение датчика в конструкции автомобиля, потребуется знать, как именно осуществляется подача масла на трущиеся части в двигателе. В зависимости от вида машины и её года выпуска подача смазки может осуществляться различными способами, в том числе и простым разбрызгиванием. Однако даже такой способ подразумевает создание необходимого давления, чтобы в агрегат подавалось оптимальное количество масла. Если количество смазки будет стабильным, то трущиеся части двигателя обеспечивают хорошую бесперебойную работу без быстрого износа.

Для своевременного предупреждения различных негативных факторов в смазочной системе и устанавливается ДДМ, который чувствителен ко всем изменениям подачи масла.

Подача сигнала водителю осуществляется звуковым и визуальным методами: в салоне раздаётся резкий писк и на панели приборов возникает красный индикатор в виде маслёнки. В некоторых видах авто характеристики давления масла выносятся в отдельный стрелочный прибор, который показывает текущее состояние системы смазки.

Знаете ли вы, что на уровень давления места может оказывать влияние высота точки расположения автомобиля относительно уровня моря?

Давление масла может меняться от того, как высоко автомобиль находится над уровнем моря

Виды ДДМ и принцип их работы в современных автомобилях

Современная автомобильная индустрия использует два вида таких датчиков. Каждый из видов работает с определёнными типами двигателей и говорить о том, какой датчик лучше/хуже не приемлемо.

Механический датчик

Устройство максимально точно определяет давление масла в системе и передаёт показатели на шкалу в приборной панели.

Механическое устройство имеет усложнённую конструкцию: чашка корпуса, мембрана, толкатель, ползунок и обмотку нихромовой проволокой. Из-за использования множества компонентов механические датчики имеют высокую стоимость.

Выполнение работы такого устройства заключается в следующем: ползунок, который расположен на платформе с нихромовой обмоткой, принимая силу давления масла, поднимается или опускается. Каждое его движение передаётся на стрелочный указатель в салоне машины, благодаря чему водитель всегда будет точно информирован о том, какое давление смазочной жидкости в двигателе. Ползунок же получает данные от воздействия масла на мембрану датчика.

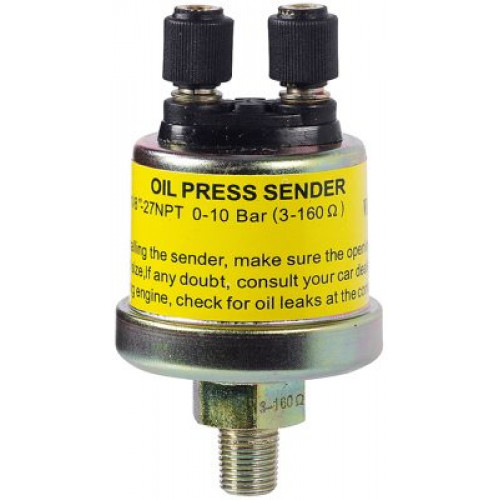

Имеет крупные габариты и сложную внутреннюю конструкцию

Электронный датчик

Датчик этого вида более прост, однако он не может передавать все изменения в системе смазки водителю. Как правило, электронный тип устройства показывает только два основных значения: нормальное давление и критическое.

Таким образом, его единственная цель — передать водителю информацию о том, что давление в системе равно нулю. Для этого в его конструкции используются только чашка корпуса, мембрана, толкатель и система контактов с лампочкой давления масла в салоне машины.

Соответственно, если давления пропадает, мембрана выпрямляется, так как ничто на неё не давит. Толкатель сразу же задвигается внутрь корпуса, контакты замыкаются — аварийный сигнал подаётся в салон.

На некоторых моделях транспортных средств устанавливается сразу два вида датчиков. Это расширяет возможности водителя постоянно контролировать систему смазки двигателя.В случае выхода из строя одного устройства, можно ориентироваться на показания второго.

Конструктивно более простое устройство

Местоположение устройства в разных видах авто

В зависимости от марки и модели автомобиля может меняться и месторасположение датчика. Каждый автопроизводитель по-своему подходит к комбинированию механизмов подкапотного пространства.

Чаще всего ДДМ находится в непосредственной близости от головки блока цилиндров и масляного фильтра. В некоторых случаях, чтобы добраться до устройства, потребуется просто открыть капот и пробраться к датчику без демонтажа других элементов. В других ситуациях снять датчик позволяется только снизу, через колёсную базу.

Обычное расположение — у двигателя

Таблица: где находятся датчики давления масла на популярных моделях авто

Автомобиль

Где находится датчик давления масла

Наиболее удобный доступ к датчику

ВАЗ 2108/09/099
ВАЗ 2110/11 (8-клапанный двигатель)		Позади правее двигателя в гнезде главного блока цилиндров, возле щитка ремня. От датчика отходит один провод.Сверху
ВАЗ 2110/11 (16-клапанный двигатель)Слева позади двигателя на блоке распределительного вала. От датчика отходит провод, а рядом с ним проходит 2 пучка проводов в изоляторе чёрного цвета.Сверху
Лада КалинаПозади правее двигателя в гнезде главного блока цилиндров, возле щитка ремня. От датчика отходит один провод.Сверху. Необходимо сначала снять пластиковую крышку блока цилиндров.
Audi — большинство моделейВ непосредственной близости от масляного фильтра. Может быть и второй датчик — на главном блоке цилиндров. Характерная черта — от него отходит один провод.Сверху
Chevrolet LanosНа масляном насосе снизу двигателя. Характерная черта — от него отходит пучок проводов в изоляторе.Снизу (когда авто находится на эстакаде или над ямой).
Ford TransitПод передним бампером около масляного радиатора посередине автомобиля на двигателе.Снизу (когда авто находится на эстакаде или над ямой).
Mercedes-Benz — большинство моделейНа картере немного правее от центра автомобиля.Снизу (когда авто находится на эстакаде или над ямой).
Mitsubishi LancerПозади и немного правее двигателя (вкручен в двигатель) рядом с масляным фильтром. Характерная черта — от него отходит один провод.Снизу (когда авто находится на эстакаде или над ямой).
Nissan X-TrailСнизу на блоке рядом с насосом гидроусилителя руля.Сняв правое колесо и пластиковый щиток ремней.
Opel AstraНа уровне картера справа со стороны генератора. Характерная черта — от него отходит один провод.Сняв правое колесо.
Volkswagen Golf, JettaДатчик аварийного давления масла находится слева в торце головки цилиндров. Ещё один датчик — недостаточного давления — находится на масляном фильтре справа от автомобиля.Сверху и снизу соответственно.
Volkswagen PassatДва датчика: первый находится на кронштейне до масляного фильтра, второй — на выходе из масляного фильтра.
Газель (двигатель ЗМЗ-405)Справа сверху на главном блоке цилиндров. От датчика отходит провод.Сверху.

Причины и признаки неисправности

Водитель любого транспортного средства должен знать, что чаще всего неисправности в системе смазки не представляют особых сложностей в их устранении. Однако могут возникнуть и такие поломки, которые потребуют вмешательства специалиста СТО и узкопрофильного оборудования.

Признаками неисправностей в датчике давления масла могут служить:

  • потеря мощности автомобилем при разгоне;

  • нестабильность срабатывания замка зажигания;

  • резкие толчки при езде на малых оборотах;

  • невозможность завести машину.

К причинам, по которым ДДМ выходит из строя, можно отнести:

  • выработанный ресурс устройства;

  • деформация мембраны;

  • короткое замыкание в проводке;

  • выход из строя реле датчика.

Поэтому требуется максимально внимательно относиться к такому устройству, как ДДМ, так как от его работоспособности зависит состояние двигателя.

Если датчик начинает «врать» и «путаться в показаниях», трущиеся детали силового агрегата очень быстро износятся, что в конечном итоге приведёт к заклиниванию двигателя.

Как подключить выносной

В некоторых случаях бдительные и опытные автолюбители подключают выносной датчик давления масла на свой автомобиль. Это та мера, которая обеспечит надёжный контроль над системой смазки двигателя. С одной стороны, функции датчика будут обеспечиваться в штатном порядке, а с другой — можно будет в любой момент посмотреть на силу давления в системе.

Порядок подключения выносного прибора:

  1. Открыть капот.

  2. Установить на место датчика давления масла тройник (переходник).

  3. К разъёмам переходника подключаются сам датчик и сигнальное устройство.

  4. Провод от прибора протягивается в салон.

  5. По цвету проводков производится подключение к панели приборов.

Таким образом, без особенных сложностей можно установить и подключить дополнительный прибор по контролю давления масла.

Благодаря чёткой шкале делений водитель всегда будет знать точное давление в системе

Как заменить

Замена ДДМ в случае его поломки — это необходимая операция. Без этого прибора дальнейшая эксплуатация автомобиля невозможна или небезопасна. К тому же практически любой водитель сможет поменять датчик самостоятельно.

Рекомендуется работать в перчатках, чтобы не испачкать и не поранить руки

Порядок замены во многом будет зависеть от места положения устройства. Однако, в целом основные этапы процедуры проходят согласно установленным правилам:

  1. Открыть капот, дождаться, пока мотор остынет.

  2. Найти ДДМ и обеспечить удобный подход к нему.

  3. Снять с устройства контактный проводок.

  4. Гаечным ключом выкрутить датчик из посадочного гнезда.

  5. Вместе с датчиком потребуется снять и колечко из алюминия, которое выполняло роль уплотнителя. При замене датчика потребуется поменять и кольцо.

  6. Новый датчик вкручивается с новым уплотнителем в освободившееся гнездо.

  7. На резьбу устройства в некоторых случаях (замена ДДМ на отечественных автомобилях) наносится герметик.

  8. На контакты устройства подключить провод.

  9. Протестировать новый датчик давления масла: завести мотор, убедиться, что значок в виде маслёнки не горит.

Потребуется надёжно закрутить новый датчик, а после — проверить соединение на течь

Видео: замена ДДМ своими руками

Таким образом, даже будучи неопытным водителем, можно провести как проверку, так и замену датчика давления масла на любой машине. Главное — не бояться сложностей и действовать осторожно, чтобы не повредить смежные с датчиком устройства, шланги и провода.
