Как работает датчик массового расхода воздуха? Какие есть исполнения датчиков массового расхода воздуха? Для чего нужны датчики массового расхода воздуха (ДМРВ)? Как устроены ДМРВ? Какую функцию выполняют датчики массового расхода воздуха с пленочным нагревательным элементом в автомобиле? Ответы содержатся в этой статье.

Датчик массового расхода воздуха (или ДМРВ) установлен между корпусом воздушного фильтра и впускным коллектором. Он предназначен для измерения количества воздуха, поступающего в двигатель, и передачи сигнала в блок управления двигателем.

Полученные значения используются для вычисления количества впрыскиваемого топлива, а в дизельных двигателях — также для регулирования работы системы рециркуляции выхлопных газов.

Таким образом, датчик массового расхода воздуха является важным компонентом систем подачи воздуха и снижения содержания вредных веществ. Датчик массового расхода воздуха в сборе состоит из воздушного патрубка, внутри которого входящий воздух непосредственно обтекает чувствительный элемент датчика. В зависимости от назначения и модели автомобиля, предлагаются датчики массового расхода воздуха в сборе, встроенные в пластмассовый патрубок, а также датчики в виде отдельного съемного компонента. Датчики в обоих исполнениях обозначаются как датчики массового расхода воздуха.

Датчики массового расхода воздуха с пленочным нагреваемым элементом

Датчики массового расхода воздуха с пленочным нагреваемым элементом — это самый современный вид датчиков массового расхода воздуха. Они содержат подложку, на которую в виде тонкой пленки нанесены резисторы, являющиеся чувствительными элементами.

Такие датчики позволяют быстро и точно фиксировать изменения потока воздуха. В зависимости от модели автомобиля, чувствительный элемент датчика нагревается до постоянной температуры от 120 до 180 °C. Обтекающий датчик впускной воздух охлаждает пленочный резистор. Затем на основании величины тока нагрева, необходимого для поддержания исходной температуры плёночного резистора, определяется массовый расход входящего воздуха.

Ключевые слова :
сенсор воздушных масс, датчик масового расхода воздуха, расходомер воздуха
Группы продуктов :
Снабжение воздухом

видео

Как работает датчик расхода воздуха? (трехмерная анимация)

Группы продуктов на ms-motorservice.

com

Это вас тоже могло бы заинтересовать

Информация о диагностике

Сенсор воздушных масс с частотным выходом

Проверка и контролируемые величины

Информация о диагностике

Сенсоры воздушных масс

неисправности, повреждения и проверка

Из выхлопной трубы выходит черный дым, автомобиль не достигает полной мощности, двигатель работает на аварийном режиме: такими могут быть последствия передачи датчиком расхода воздуха неправильных…

Информация о диагностике

Количество воздушных масс слишком незначительно или слишком высоко

Ошибка часто не в сенсоре воздушных масс

Горит контрольная лампа неисправности двигателя. Это связано с датчиком расхода воздуха? Расход воздуха слишком высокий или слишком низкий? Или заклинен клапан EGR? Здесь описываются возможные причины. ..

Только для специалистов. Мы сохраняем за собой право на изменения и несоответствие рисунков. Информацию об идентификации и замене см. в соответствующих каталогах или в системах, основанных на TecAlliance.

Использование куки и защита данных

Группа Motorservice использует на Вашем устройстве файлы куки с целью оптимального оформления и постоянного улучшения своих веб-страниц, а также в статистических целях. Здесь Вы найдете дополнительную информацию об использовании куки, наши Выходные данные и Указания по защите персональных данных.

Нажатием кнопки «OK» Вы подтверждаете, что Вы приняли к сведению информацию о файлах куки, заявление о защите данных и выходные данные. Ваши настройки в отношении файлов куки для данного веб-сайта Вы можете изменитьв любое время [ссылка]

Установки приватности

Мы придаем большое значение прозрачности в вопросе защиты персональных данных. На наших страницах Вы получите точную информацию о том, какие настройки Вы можете выбрать и какие функции они выполняют. Выбранную Вами настройку Вы можете изменить в любое время. Независимо от выбранной Вами настройки, мы не будем определять Вашу личность (за исключением тех случаев, когда Вы однозначно ввели свои данные, например, в контактных формах). Информацию об удалении файлов куки Вы найдете в справке Вашего браузера. Дополнительная информация приводится вЗаявлении о защите данных.

Измените свои настройки приватности путем нажатия на соответствующие кнопки

  • Необходимость
  • Комфорт
  • Статистика
Необходимость

Файлы куки, необходимые для работы веб-сайта, обеспечивают его надлежащее функционирование. При отсутствии файлов куки возможно появление ошибок и сообщенийоб ошибках.

Данный веб-сайт будет выполнять следующее:
  • сохранять файлы куки, необходимые для работы веб-сайта.
  • сохранять настройки, выполненные Вами на данном сайте.

При этой настройке данный веб-сайт ни в коем случае не будет выполнять следующее:
  • сохранять Ваши настройки, например, выбор языка или баннер куки, чтобы Вы не выполняли их заново.
  • анонимно анализировать посещаемость нашего веб-сайта и использовать эту информацию для его оптимизации.
  • определять Вашу личность (за исключением тех случаев, когда Вы однозначно ввели свои данные, например, в контактных формах).
Комфорт

Файлы куки делают посещение Вами веб-сайта более удобным и комфортным, сохраняя, например, определенные настройки, чтобы Вам не приходилось заново выполнятьих каждый раз при посещении сайта.

Данный веб-сайт будет выполнять следующее:
  • сохранять файлы куки, необходимые для работы веб-сайта.
  • сохранять Ваши настройки, например, выбор языка или баннер куки, чтобы Вы не выполняли их заново.

При этой настройке данный веб-сайт ни в коем случае не будет выполнять следующее:
  • анонимно анализировать посещаемость нашего веб-сайта и использовать эту информацию для его оптимизации.
  • определять Вашу личность (за исключением тех случаев, когда Вы однозначно ввели свои данные, например, в контактных формах).

Разумеется, что мы всегда согласны с настройкой Do Not Track (DNT) Вашего браузера. В этом случае не устанавливаются отслеживающие файлы куки и не загружаются функции отслеживания.

ДМРВ (Датчик массового расхода воздуха)

Содержание

  1. Что это за датчик
  2. Типы ДМРВ
  3. Принцип работы
  4. На что влияет
  5. За что отвечает
  6. Где находится ДМРВ
  7. Диагностика неисправности
  8. Параметры датчика
  9. Чистка ДМРВ
  10. Можно ли обойтись без датчика

Машина – сложный механизм, требующий особого внимания. Иногда из-за неисправности небольшой детали, может нарушиться весь процесс.

Если вы заметили, что расход топлива транспортного средства увеличился, машина разгоняется дольше или двигатель неровно работает на холостых, стоит посмотреть датчик массового расхода воздуха. Чтобы понять, что такое ДМРВ в машине, нужно сперва разобраться, что он себя представляет и для каких целей предназначен.

Что это за датчик

Датчик, регулирующий массовый расход воздуха (ДМРВ) – особое устройство, благодаря которому водитель может оценить качество воздуха, попадающего в двигатель внутреннего сгорания.

Типы ДМРВ

Выделяют три основных вида волюметра: нитевые (проволочные), с плёночным чувствительным элементом и объёмные. Все эти типы ДМРВ используются на всех марках автомобиля, за исключением последнего.

Нитевые (проволочные) датчики представляют собой металлическое или пластмассовое устройство с платиновой проволокой внутри, протянутой от одной стенки к другой.

Плёночные ДМРВ подразумевают наличие плоской пластины, на которой расположен потенциометр. Он фиксирует отклонение пластины при работе двигателя, а следовательно и количество, поступаемого воздуха.

Объёмные расходомеры сейчас найти трудно, поскольку это устаревшая технология. Устройство работало по принципу отклонения лопасти. Чем больше воздуха поступало в датчик, тем больше отклонялась лопасть, изменяя сопротивление.

Основное различие в принципах работы ДМРВ в том, что нитевые и плёночные волюметры измеряют состояние воздушных масс по температуре, а объёмные узнают о воздушном потоке, проходящем через них, двумя способами: стандартным – ползунок начинает двигаться, когда поток воздуха попадает в лопасть, и подсчётом вихрей Кармана – принцип работы которого заключается в взаимосвязи скорости и частоты оборотов воздушной смеси вокруг специальных острых кромок.

Принцип работы

Чтобы понять, как работает ДМРВ, необходимо разобраться в составляющих её частях. Главный элемент датчика расхода воздуха – платиновая проволока. Возле неё находится датчик для измерения температуры воздуха и измерительный элемент.

Массовый расход воздуха на холостом ходу обеспечивает небольшую проходимость воздушного потока, однако, для сохранения приемлемой температуры через проволоку необходимо пропустить низкий электрический ток.

Нажимая педаль газа, водитель заставляет дроссельную заслонку открыться, тем самым пропуская значительное количество воздуха, а поток в свою очередь охлаждает термосопротивление.

Большее количество воздуха требует больше электрического тока для поддержания проволоки в горячем состоянии. Чтобы отслеживать и контролировать процесс, в датчике есть электронный чип, преобразующий ток в сигнал. Данные о том, какое количество воздуха поступает в расходомер, отправляются электронному блоку управления двигателя. Блоки управления двигателем рассчитывают количество выпрыскиваемого топлива, а также, основываясь на показаниях датчика ДМРВ, определяют моменты переключения автоматической коробки передач.

Для правильной работы двигателя важно, чтобы ДМРВ был в хорошем состоянии. Поскольку неправильные показания датчика массового расхода воздуха могут привести к дисбалансу соотношения воздуха и топлива, приводя к ряду сбоев в управлении транспортным средством.

На что влияет

Некорректная работа датчика массового расхода воздуха влияет на двигатель, вызывая детонацию топливной смеси в камере сгорания. Также неисправности могут привести к проблемам в работе коробки передач, переключение может происходить с ударами и задержкой.

За что отвечает

Устройство служит для правильного формирования смеси топлива, основываясь на значениях ДМРВ. Он регулирует поступление бензина в цилиндры с помощью электронных сигналов на блоке управления, чтобы избежать чрезмерного расхода топлива и износа системы.

Где находится ДМРВ

Среди множества деталей найти место, где находится ДМРВ, не составит труда даже начинающему водителю. Расходомер должен располагаться под капотом транспортного средства, а именно на впускном тракте за воздушным фильтром. В данном случае модель машины не имеет значение, расположение ДМРВ будет одинаковым для любой марки.

Диагностика неисправности

Владелец транспортного средства может выбирать из ряда способов проверки на неисправности датчика массового расхода воздуха. Как правило, начинают с визуального осмотра.

Прежде всего, необходимо демонтировать расходомер, отсоединив его воздушный патрубок гаечным ключом, а вместе с ним и остальные провода. Затем водителю нужно внимательно изучить элементы устройства. Они должны быть неповрежденными, а тем более окислиться. Также выполнить диагностику наличия мусора, попадания жидкостей и пыли.

Ещё один способ проверить ДМРВ – изучить его в движении. Для этого водителю нужно открыть моторный отсек, отсоединить фишку с проводом и запустить двигатель. При тестировании машины в движении с отключённым датчиком, если  транспортное средство едет быстрее и без заминок, то проблема действительно заключается в расходомере.

Оценить состояние ДМРВ можно и в статике с помощью холостого хода. Если устройство исправно, показания расходомера воздуха на холостом ходу будут 9,5-10 кг/ч для 1,5-литрового двигателя, 19-21 кг/ч на 2000 об/мин.

Параметры датчика

Точным способом убедиться, есть ли поломка в датчике, можно с помощью мультиметра. Однако, стоит помнить, что не всем типам расходомера подходит такая диагностика.

Если водитель правильно проведёт манипуляции с контактами, то сможет увидеть определённые значения на тестере. Расшифровать параметры ДМРВ помогут следующие данные:

  • от 0,9 до 1,02 – устройство в отличном состоянии
  • от 1,03 до 1,04 – устройство вскоре подлежит замене
  • от 1,04 до 1,05 – критические показатели

Чистка ДМРВ

Если неполадки в датчике вызваны пылью и грязью, водитель может произвести чистку самостоятельно и восстановить прибор.

Для начала отсоединяется и извлекается прибор. Инструменты для этого необходимо подбирать индивидуально, поскольку размеры сборных частей отличаются у каждой марки. Затем удаляются следы масла, если таковые имеются, с помощью специального очистительного средства. Важно также обработать чувствительный элемент от засоров. Когда процедура будет завершена, ДМРВ должен просохнуть, прежде чем он будет возвращён обратно в систему.

Можно ли обойтись без датчика

Без датчика обойтись нельзя. Неисправность расходомера приводит к увеличению большего расхода топлива, ухудшению работы коробки передач и быстрому износу двигателя. Именно поэтому важно своевременно провести диагностику и в случае поломки приобрести новое устройство как можно скорее.

Чем отличаются датчики дмрв

На рынке существует два типа ДМРВ 0 280 218 037 и 0 280 218 116
1. ДМРВ, произведенный в Германии — поставляется в «промасленной» бумаге в мягкой картонной упаковке. На корпусе ДМРВ проставлен код завода 816 .
2. ДМРВ, произведенный в России (собирается в России на предприятии ОАО
«Роберт Бош Саратов», г. Энгельс, из элементов, произведенных в Германии) — поставляется в пластиковом пакете с замком, упакованный в пористый картон. На корпусе датчика — код завода 599 .

На рынке можно приобрести контрафактные датчики, которые имитируют ДМРВ как российского, так и германского производства.
Ниже приведены основные признаки отличия оригинального ДМРВ от контрафактного.

Внешние признаки отличий

чередование такое вначале будет оригинал за ним подделка

1. Комплектность поставки.

В картонную упаковку вкладывается также паспорт изделия, в конце которого проставлен код даты изготовления и штамп ОТК
Упаковка изготовлена из пористого картона
На упаковке, на наклейке с информацией об изделии проставлен штамп с кодом даты изготовления
Упаковка запечатана широким скотчем, края которого имеют форму елочки

В прикладываемом паспорте отсутствует дата изготовления и штамп ОТК
Упаковка изготовлена из тонкого картона без воздушной прослойки
На упаковке, на информационной наклейке штамп с кодом даты изготовления может отсутствовать
Упаковка запечатана скотчем, края которого ровные

ДМРВ – один из главных элементов систем впрыска современных автомобилей. Благодаря этому датчику бортовой компьютер подаёт топливно-воздушную смесь, двигатель может работать в оптимальном режиме. Поломка датчика приводит к перерасходу топлива, уменьшению мощности «движка».

Что такое ДМРВ?

ДМРВ – датчик, измеряющий массовый расход воздуха Прибор располагается в воздушном патрубке двигателя между воздушным фильтром и дроссельной заслонкой. Благодаря ему бортовой компьютер определяет объем поступающего в цилиндры воздуха, необходимого для полного сжигания топлива и нормальной работы автомобиля.

Прибор обеспечен чувствительным элементом, состоящим из 2 платиновых нитей диаметром 70 мкм. Одна из них охлаждается проходящим воздухом, а другая является контрольной. При включении зажигания проволока нагревается, посылая в бортовой компьютер сигнал для открытия дроссельной заслонки и охлаждения элемента. Попутно открываются форсунки, в результате чего формируется нужное количество топлива в заданном режиме работы мотора.

После выключения двигателя проволока нагревается до 1000 градусов. В результате находящиеся на ее поверхности отложения, частицы сажи и пыли, способные повлиять на чувствительность датчика, полностью сгорают.

Есть устаревшие модели ДМРВ, работающие за счет флюгерной заслонки, а также более современные модификации с пленочно-кремниевыми элементами и платиновым напылением.

Симптомы неисправности датчика массового расхода воздуха

Обычно датчик ломается из-за естественного прогорания или загрязнения поверхности проволоки, которые вызываются несвоевременной заменой воздушного фильтра и из-за экстремальной езды. Неисправность датчика можно определить по ряду признаков:

  • увеличился расход топлива;
  • двигатель неустойчиво работает на холостых оборотах;
  • не заводится мотор;
  • горит «чек» на дисплее бортового компьютера.

Эти симптомы косвенные. Похожие явления возникают при неисправности топливного насоса, заедающей дроссельной заслонке и погнутом клапане ЕГР. Точную причину поломки может показать лишь диагностика измерителя при помощи мотор-тестера, позволяющего построить и оценить осциллограмму до режима отсечки или при включении зажигания.

Как проверить датчик ДМРВ

Проверка ДМРВ не представляет особой сложности и может быть выполнена несколькими способами:

В движении

Считается самым простым, но наименее эффективным способом диагностики датчика. Отсоедините разъем прибора, заведите двигатель и проедьтесь на машине, следя за тем, чтобы обороты двигателя не падали ниже 1500. При отключенном расходомере воздуха контроллер начинает работать в аварийном режиме, формируя топливную смесь по положению дроссельной заслонки. Если так автомобиль быстрее набирает скорость, чем с подключенным ДМРВ, значит, прибор вышел из строя.

Мультиметром

Перед тем, как проверить ДМРВ мультиметром, отключите двигатель и поверните ключ в зажигании. Красный щуп присоедините к выводу желтого провода (находится с краю элемента, ближе к лобовому стеклу), а черный к зеленому (третий от края).

Цвета проводов могут различаться, но расположение остается неизменным. Напряжение должно варьировать в диапазоне 0. 996. 1.01 В, но если цифры превышают верхнее значение, значит, агрегат потребует скорой замены. Показания прибора 1,05 В и выше свидетельствуют о высоком выходном напряжении и о том, что датчик не работает.

Более подробная инструкция проверки ДПРВ мультиметром представлена в видео

Визуально

Снимите ДМРВ, открутив хомут на гофрированном трубопроводе воздухозаборника и два винта на корпусе датчика. Извлеките прибор из воздушного фильтра и осмотрите его поверхность – она должна быть чистой, не иметь следов масла и налета пыли. Наличие загрязнений свидетельствует о том, что платиновые нити или пленочный элемент вышли из строя.

Можно ли восстановить датчик массового расхода воздуха?

Ремонту подлежат лишь датчики с платиновыми теплообменниками. Поверхность нитей хорошо очищается от масла, нагара и других загрязнений. Пленочные приборы не восстанавливают, а меняют на новые в сборе. Прежде чем приступить к работе, ДМРВ аккуратно разбирают, стараясь не повредить уплотнительное кольцо. Если на мембране или проволоке присутствует грязь, поверхность элементов промывают WD-40 или медицинским спиртом.

Отличный вариант – чистый этиловый спирт, который превосходно очищает платиновые элементы от любых загрязнений и быстро испаряется, не оставляя следов на поверхности. Обычно проволоку или металлокерамический элемент промывают в течение часа, затем оставляют на несколько часов до полного высыхания на воздухе. При этом нельзя прикасаться к ним руками или инструментом, чтобы не было механических повреждений.

Главное при очистке внутренних частей ДМРВ – не оборвать контакты, закрепленные гелеобразным компаундом. Поэтому в процессе промывки лучше не использовать продувку сжатым воздухом, не протирать ватными тампонами, не чистить ножом.

Большинство органических растворителей, которые изготавливаются на основе ацетона и сложных эфиров, не пригодны для очистки ДМРВ. Такие составы растворяют компаунд, повреждают пленочную мембрану, оставляют маслянистую пленку на поверхности чувствительных элементов агрегата.

Профилактика – эффективное средство для продления срока службы ДМРВ. Своевременно меняйте воздушный фильтр, следите за состоянием форсунок и уровнем масла в двигателе. Тогда этот дорогой прибор прослужит долго без поломок, и вам не придётся тратиться на его восстановление.

Для оптимальной работы инжекторного двигателя внутреннего сгорания (далее ДВС) следует учитывать, сколько воздушной смеси поступает в камеры сгорания цилиндров. На основании этих данных электронным блоком управления (далее ЭБУ) определяет условия подачи топлива. Помимо информации с датчика массового расхода воздуха, учитывается его давление и температура. Поскольку ДМРВ являются наиболее значимыми, рассмотрим их виды, конструктивные особенности, возможности диагностики и замены.

Назначение и расшифровка аббревиатуры

Расходомеры, они же волюметры или ДМРВ (не путать с ДМРТ и ДВРМ), расшифровываются как датчики массового расхода воздуха, устанавливаются в автомобилях на дизеле или бензиновых ДВС. Место расположения данного датчика найти несложно, поскольку он контролирует подачу воздуха, то и искать его следует в соответствующей системе, а именно, после воздушного фильтра, на пути к дроссельной заслонке (ДЗ).

Место установки ДМРВ на Газель 405

Подключение устройства осуществляется к блоку управления ДВС. В тех случаях, когда ДМРВ находится в неисправном состоянии или отсутствует, грубый расчет может быть произведен исходя из положения ДЗ. Но при таком способе измерения нельзя обеспечить высокую точность, что незамедлительно приведет к перерасходу топлива. Это еще раз указывает на ключевую роль расходометра при расчете подаваемой через форсунки топливной массы.

Помимо информации с ДМРВ, блок управления также обрабатывает данные, поступающие со следующих устройств: ДРВ (датчик распределительного вала), ДД (измеритель детонации), ДЗ, датчик температуры системы охлаждения, измеритель кислотности (лямбда зонд) и т.д.

Виды ДМРВ их конструктивные особенности и принцип работы

Наибольшее распространение получили три вида волюметров:

  • Проволочные или нитевые.
  • Пленочные.
  • Объемные.

В первых двух принцип работы построен на получении сведений о массе воздушного потока путем измерения его температуры. В последних может быть задействовано два варианта учета:

  1. Путем изменения положения ползунка, приводимого в действие специальной лопастью, на которую воздействует воздушный поток, проходящий через прибор. Учитывая наличие трущихся механизмов, уровень надежности таких конструкций довольно низкий. Это стало основной причиной для отказа производителей авто от датчиков данного типа. Для ознакомления приведем упрощенный пример конструкции объемного расходомера. Устройство ДМРВ объемного типа
  2. Подсчетом вихрей Кармана. Они образуются в том случае, если ламинарный воздушный поток будет омывать препятствие, кромки которого достаточно острые. Частота срывающихся с них вихрей напрямую связана со скоростью потока воздуха, проходящего через устройство.

Конструкция вихревого датчика (широко используется производителем Mitsubishi Motors)

Обозначения:

  • А – датчик измерения давления, для фиксации прохождения вихря. То есть, частота давления и образования вихрей буде одна и та же, что дает возможность измерить расход воздушной смеси. На выходе при помощи АЦП аналоговый сигнал преобразовывается в цифровой, и передается в ЭБУ.
  • В – специальные трубки, формирующие воздушный поток, близкий по свойствам к ламинарному.
  • С – обводные воздуховоды.
  • D – колона с острыми кромками, на которых формируются вихри Кармана.
  • Е – отверстия, служащее для замера давления.
  • F – направление воздушного потока.

Проволочные датчики

Нитевой ДМРВ до недавнего времени был наиболее распространенным типом датчика, устанавливаемый на отечественных автомобилях модельного ряда ГАЗ и ВАЗ. Пример конструкции проволочного расходомера показан ниже.

Конструкция волюметра ИВКШ 407282.000

Обозначения:

  • А – Электронная плата.
  • В – Разъем для подключения ДМРВ к ЭБУ.
  • С – Регулировка CO.
  • D – Кожух расходомера.
  • Е – Кольцо.
  • F – Проволока из платины.
  • G – Резистор для термокомпенсации.
  • Н – Держатель для кольца.
  • I – Кожух электронной платы.

Принцип работы и пример функциональной схемы нитевого волюметра.

Разобравшись с конструкцией устройства, перейдем к принципу его работы, она основана на термоанемометрическом методе, при котором терморезистор (RT), нагреваемый проходящим через него током, помещают в воздушный поток. Под его воздействием изменяется теплоотдача, а соответственно, и сопротивление RT, что позволяет вычислить объемный расход воздушной смеси? используя уравнение Кинга:

где I – ток, проходящий через RT и нагревающий его до температуры Т1. При этом Т2 – температура окружающей среды, а К1 и К2 – неизменные коэффициенты.

Исходя из приведенной выше формулы, можно вывести величину объемного расхода воздушного потока:

Пример функциональной схемы с мостовым включением термоэлементов приведен ниже.

Типовая функциональная схема проволочного ДМРВ

Обозначения:

  • Q- измеряемый воздушный поток.
  • У – усилитель сигнала.
  • RT – проволочное термосопротивление, как правило изготавливается из платиновой или вольфрамовой нити, толщина которой находится в пределах 5,0-20,0 мкм.
  • RR – термокомпенсатор.
  • R1-R3 – обычные сопротивления.

Когда скорость потока близка к нулю, RT нагревается до определенной температуры проходящим через него током, что позволяет мосту удерживаться в равновесии. Как только поток воздушной смеси усиливается, терморезистор начинает охлаждаться, что приводит к изменению его внутреннего сопротивления, и, как следствие, нарушению равновесия в мостовой схеме. В результате этого процесса на выходе усилительного блока образуется ток, который частично проходит через термокомпенсатор, что приводит к выделению тепла и позволяет компенсировать его потерю от потока воздушной смеси и восстанавливает равновесие моста.

Описанный процесс позволяет рассчитать расход воздушной смеси, оперируя величиной тока, проходящего через мост. Чтобы сигнал воспринимался ЭБУ, он преобразовывается в цифровой или аналоговый формат. Первый позволяет определить расход по частоте выходного напряжения, второй – по его уровню.

У данной реализации есть существенный недостаток – высокая температурная погрешность, поэтому многие производители добавляют в конструкцию терморезистор аналогичный основному, но не подвергают его воздействую воздушного потока.

В процессе работы на проволочном терморезисторе могут накапливаться пылевые или грязевые наслоения, чтобы не допустить этого, данный элемент подвергается краткосрочному высокотемпературному нагреву. Он производится после отключения ДВС.

Пленочные воздухомеры

Пленочный ДМРВ работает по тому же принципу, что и нитевой. Основные отличия заключаются в конструктивном исполнении. В частности, вместо проволочного сопротивления из платиновой нити используется кремневый кристалл. Он покрыт несколькими слоями платинового напыления, каждый из которых играет определенную функциональную роль, а именно:

  • Температурного датчика.
  • Термосопротивления (как правило, их два).
  • Нагревательного (компенсационного) резистора.

Данный кристалл устанавливается в защитный кожух и помещается в специальный канал, через который проходит воздушная смесь. Геометрия канала выполнена таким образом, чтобы температурные измерения снимались не только с входного потока, а и отраженного. Благодаря созданным условиям достигается высокая скорость движения воздушной смеси, что не способствует отложению пыли или грязи на защитном корпусе кристалла.

Конструктивные особенности пленочного ДМРВ

Обозначения:

  • А – Корпус расходомера, в который вставляется измерительное приспособление (Е).
  • В – Контакты разъема, который подключается к ЭБУ.
  • С – Чувствительный элемент (кремневый кристалл с несколькими слоями напыления, помещенный в защитный кожух).
  • D – Электронный контролер, при помощи которого производится предварительная обработка сигналов.
  • Е – Корпус измерительного приспособления.
  • F – Канал, сконфигурированный таким образом, чтобы снимать тепловые показатели с отраженного и входного потока.
  • G – Измеряемый поток воздушной смеси.

Как уже упоминалось выше, принцип работы нитевых и пленочных датчиков аналогичны. То есть, первоначально производится нагрев чувствительного элемента до температуры. Поток воздушной смеси охлаждает термоэлемент, что делает возможным произвести расчет массы воздушной смеси, проходящей через датчик.

Как и в нитевых устройствах, исходящий сигнал может быть аналоговым или преобразовываться при помощи АЦП в цифровой формат.

Следует заметить, что погрешность нитевых волюметров порядка 1%, у пленочных аналогов данный параметр около 4%. Тем не менее, большинство производителей перешли на пленочные датчики. Это объясняется как более низкой стоимостью последних, так и расширенным функционалом ЭБУ, обрабатывающих информацию с данных устройств. Эти факторы отодвинули на второй план точность приборов и их быстродействие.

Следует отметить, что благодаря развитию технологии изготовления флэш-микроконтроллеров, а также внедрению новых решений удалось существенно понизить погрешность увеличить быстродействие пленочных конструкций.

Взаимозаменяемость

Данный вопрос довольно актуален, особенно принимая во внимание стоимость оригинальных изделий импортного автопрома. Но здесь не все так просто, приведем пример. В первых серийных моделях горьковского автозавода на инжекторные волги устанавливался ДМРВ БОШ (Bosh). Несколько позже импортные датчики и контролеры заменили отечественные изделия.

А –импортный нитевой ДМРВ производства Bosh (pbt-gf30) и его отечественные аналоги В – АОКБ «Импульс» и С – АПЗ

Конструктивно эти изделия практически не отличались за исключением нескольких конструктивных особенностей, а именно:

  • Диаметр провода, используемого в проволочном терморезисторе. У бошевских изделий Ø 0,07 мм, а у отечественной продукции – Ø0,10 мм.
  • Способ крепления провода, он отличается типом сварки. У импортных датчиков это контактная сварка, у отечественных изделий – лазерная.
  • Форма нитевого терморезистора. У Bosh он имеет П-образную геометрию, АПЗ выпускает приборы с V-образной нитью, изделия АОКБ «Импульс» отличаются квадратной формой подвески нити.

Все приведенные в качестве примера датчики были взаимозаменяемые, пока Горьковский автозавод не перешел на пленочные аналоги. Причины перехода были описаны выше.

Пленочный ДМРВ Сименс (Simens) для ГАЗ 31105

Приводить отечественный аналог изображенному на рисунке датчику не имеет смысла, поскольку внешне он практически не отличается.

Следует отметить, что при переходе с нитевых приборов на пленочные, скорее всего, потребуется менять всю систему, а именно: сам датчик, соединительный провод от него к ЭБУ, и, собственно сам контролер. В некоторых случаях контроль может быть адаптирован (перепрошит) под работу с другим датчиком. Такая проблема связана с тем, что большинство нитевых расходомеров посылают аналоговые сигналы, а пленочные – цифровые.

Следует отметить, что на первые серийные автомобили ВАЗ с инжекторным двигателем устанавливался нитевой ДМРВ (производства GM) с цифровым выходом, в качестве примера можно привести модели 2107, 2109, 2110 и т.д. Сейчас в них устанавливается ДМРВ БОШ 0 280 218 004.

Для подбора аналогов можно воспользоваться информацией с официальных источников, или тематических форумов. Для примера ниже представлена таблица взаимозаменяемости ДМРВ для автомобилей ВАЗ.

Таблица совместимости ДМРВ для модельного ряда ВАЗ

Представленная таблица наглядно показывает, что, например, датчик ДМРВ 0-280-218-116 совместим с двигателями ВАЗ 21124 и 21214, но не подходит к 2114, 2112 (в том числе и на 16 клапанов). Соответственно можно найти информацию и по другим моделям ВАЗ (например, Лада Гранта, Калина, Приора, 21099, 2115, Нива Шевроле и т.д.).

Как правило, не возникнет проблем и с другими марками авто отечественного или совместного производства (УАЗ Патриот ЗМЗ 409, ДЭУ Ланос или Нексия), подобрать замену ДМРВ для них не составит проблемы, это же касается и изделий китайского автопрома (КIA Ceed, Спектра, Спортейдж и т. д.). Но в этом случае велика вероятность, что распиновка ДМРВ может не совпадать, исправить ситуацию поможет паяльник.

Значительно сложнее обстоит дело с европейскими, американскими и японскими авто. Поэтому, если у вас Тойота, Фольксваген Пассат, Субару, Мерседес, Форд Фокус, Нисан Премьера Р12, Рено Меган или другое европейское, американское или японское авто, прежде, чем производить замену ДМРВ, необходимо тщательно взвесить все варианты решения.

Если интересно, можете поискать в сети эпопею с попыткой замены на Ниссане Альмера Н16 «родного» воздухомера аналогом. Одна из попыток привела к чрезмерному расходу топлива даже на холостом ходу.

В некоторых случаях поиск аналого будет оправданным, особенно, если принять во внимание стоимость «родного» волюметра (в качестве примера можно привести БМВ Е160 или Ниссан Х-Трейл Т30).

Проверка работоспособности

Прежде, чем проводить диагностику ДМРВ, необходимо знать симптомы, позволяющие определить степень работоспособности МАФ (аббревиатура с английского названия прибора) сенсора в автомобиле. Перечислим основные признаки неисправности:

  • Существенно увеличился расход топливной смеси, одновременно с этим замедлился разгон.
  • ДВС на холостом ходу работает с рывками. При этом может наблюдаться в холостом режиме снижение или увеличение оборотов.
  • Двигатель не стартует. Собственно, данная причина сама по себе не говорит о том, что расходомер в автомобиле неисправен, могут быть и другие причины.
  • Выводится сообщение о проблеме с двигателем (Cheeck Engine)

Пример высветившегося сообщения «Cheeck Engine» (отмечено зеленым)

Эти признаки указывают на возможную неисправность ДМРВ, чтобы точно установить причину поломки необходимо выполнить диагностику. Это несложно сделать своими руками. Значительно упростить задачу поможет подключение к ЭБУ диагностического адаптера (если данная опция возможна), после чего по коду ошибки определить исправность или неисправность сенсора. Например, ошибка p0100 указывает на неисправность цепи расходомера.

Поиск ошибки с помощью диагностического адаптера

Но если предстоит провести диагностику на отечественных авто, выпушенных 10 лет назад или более, то проверка ДМРВ может быть осуществлена одним из следующих способов:

  1. Тестирование в процессе движения.
  2. Диагностика с применением мультиметра или тестера.
  3. Внешний осмотр сенсора.
  4. Установка однотипного, заведомо исправного устройства.

Рассмотрим каждый из перечисленных способов.

Тестирование в процессе движения

Проще всего произвести проверку, анализируя поведение ДВС при отключенном сенсоре МАФ. Алгоритм действий следующий:

  • Необходимо открыть капот, отключить расходомер, закрыть капот.
  • Заводим машину, при этом ДВС переходит в аварийный режим работы. Соответственно, на приборной доске высветится сообщение о проблеме с двигателем (см. рис. 10). Количество подаваемой топливной смеси будет зависеть от положения ДЗ.
  • Проверьте динамику авто и сравните ее с той, что была до отключения сенсора. Если автомобиль стал более динамичен, а также выросла мощность, то это с большой долей вероятности указывает на то, что датчик массового расхода воздуха неисправен.

Заметим, что можно ездить и дальше при отключенном устройстве, но делать это крайне не рекомендуется. Во-первых, увеличивается расход топливной смеси, во-вторых отсутствие контроля над регулятором кислорода приводит привод к повышению загрязнений.

Диагностика с применением мультиметра или тестера

Признаки неисправности ДМРВ можно установить, подключив черный щуп к заземлению, а красный на вход сигнала сенсора (распиновку можно посмотреть в паспорте к устройству, там же указаны и основные параметры).

Пример измерения мультиметром напряжения на ДМРВ в автомобиле ВАЗ 2114

Далее устанавливаем границы измерения в пределе 2,0 В включаем зажигание и производим измерения. Если прибор ничего не отображает, необходимо проверить правильность подключения щупов к массе и сигналу расходомера. По показаниям прибора можно судить об общем состоянии устройства:

  • Напряжение 0,99-1,01 В говорит о том, что сенсор новый и работает исправно.
  • 1,01-1,02 В – прибор БУ, но состояние его хорошее.
  • 1,02-1,03 В – указывает, что устройство все еще работоспособное.
  • 1,03 -1,04 состояние приближается к критическому, то есть в ближайшее время необходима замена ДМРВ на новый сенсор.
  • 1,04-1,05 – ресурсы прибора практически исчерпались.
  • Свыше 1,05 – однозначно нужен новый ДМРВ.

То есть, правильно судить о состоянии сенсора можно по напряжению, низкий уровень сигнала свидетельствует о работоспособном состоянии.

Внешний осмотр сенсора

Данный способ диагностики является не менее действенным, чем предыдущие. Все, что необходимо, – снять сенсор и оценить его состояние.

Осмотр датчика на предмет повреждений и наличия жидкости

Характерные признаки неисправности – механические повреждения и жидкость в приборе. Последнее свидетельствует о том, что не отрегулирована система подачи масла в двигатель. Если сенсор сильно загрязнен, то следует произвести замену или очистку воздушного фильтра.

Установка однотипного, заведомо исправного устройства

Данный способ дает практически всегда ясный ответ на вопрос работоспособности сенсора. На данный способ на практике довольно сложно реализовать, не приобретая новый прибор.

Кратко о ремонте

Как правило, пришедшие в негодность сенсоры МАФ не подлежат ремонту, за исключением тех случаев, когда требует их промывка и чистка.

В некоторых случаях можно произвести ремонт платы объемного ДМРВ, но этот процесс ненадолго продлит жизнь прибору. Что касается плат в пленочных сенсорах, то без специального оборудования (например, программатора для микроконтроллера), а также навыков и опыта, пытаться их восстановить бессмысленно.

Дмрв Что Это Такое в Автомобиле Фото Где Находиться (Датчик)

ДМРВ что это — датчик массового расхода воздуха, ценная конструкционная часть машины. Этот индикатор необходим для электронного устройства, которое управляет мотором. Чтобы отслеживать правильное количество поступаемого воздуха. В данном случае именно воздух является горючим для топливной смеси. Датчики бывают различными по конструкции, но их поломка приведёт к неисправности основного рабочего процесса автомобиля.

дмрв что это такое

В современных автомобилях моторы оборудованы инжекторными устройствами подачи бензина. Поэтому и необходимо использовать специальные измерительные датчики – ДМРВ. Современные индикаторы расхода воздуха устанавливаются на дизельном и бензиновом двигателе.

Содержание

Функции и предназначение датчика

Сейчас в машинах используют два типа подачи топлива: при распределенном впрыске горючее подается на впускной патрубок, а при непосредственном – сразу в камеру. В обеих ситуациях работа автомобиля зависит от корректной функциональности ДМРВ. Несколько лет назад он работал на механической основе, а теперь подвижные элементы отсутствуют, и датчик производится на основе термоанемометрического типа.

ДМРВ подходит к любым типам двигателей, и на нем сконцентрирована функциональность вентиля комплекса вывода и обезвреживания выхлопных газов.

Как любят поговаривать шофёры со стажем, мотор не функционирует лишь в двух вариантах – нечему сгорать или нечем воспламенить.

С помощью датчика расхода воздуха на блок управления идёт информация об объёме газов, поступающих через впускной канал, что регулирует необходимое количество горючего для выработки смеси.

ДМРВ – что это

Индикатор расхода воздуха создан для сообщения владельцу, что в мотор двигается воздух, ведь кислород – это катализатор возгорания для горючего состава. Приняв данные от датчика расхода воздуха, топливная система подготавливает правильно сформированную горючую смесь и обеспечивает полное сгорание топлива. Устройство, находящееся на пути впуска топлива, включает два резистора. Которые выполняются во всевозможных вариациях.

В одном варианте элемент подвергается действию проходящей воздушной массы. С переменой её интенсивности, температура нити снижается, как и имманентное сопротивление. В другом варианте резистор не подвергается влиянию воздушной массы. По разности сопротивлений двух элементов и вычисляется объем кислорода, необходимый мотору для функционирования.

Принцип работы ДМРВ

В своей основе ДМРВ снабжены двумя чувствительными терморезисторами в виде нагревательной тончайшей металлической проволоки. На них подведен постоянный ток, чтобы нагреть до нужного количества градусов. Одна проволока находится в воздушной массе, вследствие влияния воздуха она охлаждается. Вторая обеспечена защитой в виде экрана. Благодаря этому вторую нить воздух охлаждает меньше. По разности данных двух резисторов выявляют воздушный объём, который требуется для бесперебойного функционирования двигателя.

датчик подачи воздуха

В некоторых индикаторах массового расхода воздуха встроен термометр, показывающий температурный порядок входящей воздушной массы. Это позволяет произвести более точные расчеты. Также вместо металлических нитей могут применяться нагревательные элементы из керамики, тонкие плёнки. Так или иначе, работают они по одной и той же системе – учитывается разница температур двух компонентов – открытого и защищенного.

Где расположен Датчик массового расхода воздуха

Датчик расхода топлива установлен на входящем канале машины. Он закреплён между заслонкой, регулирующей подачу топлива и отделом воздушного фильтра, а крепится непосредственно к последнему.

Между дроссельной заслонкой и воздушным фильтром

Виды ДМРВ, особенности их конструкции и работы

Самые начальные прототипы датчика расхода воздуха лежали в основе принципов смены сопротивления резистивного компонента. В корпусе механизма выгибалась пластинка под усилием воздушной массы. Чем сильнее был изгиб пластинки, тем более изменялось сопротивление. В управляющую систему приходили измерения о количестве топливной массы, которую может сжечь двигатель.

На данный момент используется пара металлических нитей, нагреваемых до одинаковой температуры. Принцип работы этого датчика описан выше. В самых последних моделях используются кремниевые пластины с платиновым покрытием. Именно эта пластина является измерителем интенсивности воздушного потока.

В настоящее время используются всего два подвида Датчика:

  • резисторными нитями,
  • сенситивным пленочным компонентом.

Работают они по принципиально одной схеме – вымеряют количество идущей в мотор воздушной массы.У обоих видов индикаторов есть свои положительные и отрицательные стороны.

Преимущества и недостатки датчиков расхода топливной массы

ДМРВ с нитью ДМРВ с пленочным элементом
плюсыминусыплюсыминусы
Простота конструкцииНеточность показанийТочностьНевозможность ремонта
НеприхотливостьНе отвечают нормам Евро-3 и 4ЭкологичностьОтсутствие самоочищения
Не боится загрязненийОтвечают требованиям Евро-3Излишняя чувствительность
Возможность самоочищения

Почему ДМРВ приходит в негодность

В управляющую систему приходит информация от индикатора расхода топливной массы о том, что воздух подходит к устройствам впрыска. Затем управляющий блок идентифицирует объем топливной массы, которая подается в согласно этих данных. Наиболее распространенная пропорция топливной и воздушной массы составляет 1 к 14. Когда индикатор ломается, нарушается образование данной составной массы и это влияет на динамические характеристики.

Неблагоприятные последствия неверной работы Датчика расхода топлива

При поломке ДМВР можно заметить изменения в поведении автомобиля. Главными признаками являются:

  • Снижение динамики машины: авто плохо разгоняется, ход его становится дерганным.
  • Мотор может самопроизвольно заглохнуть либо не завестись. В случае ложного срабатывания либо посылке неправильного импульса в управляющий блок, на старте может податься лишнее или неполное количество топлива. Понятно, что мотору в этом случае недостаточно питания или его слишком много, вследствие чего он рискует быть залит или просто заглохнет.
  • На приборной доске начинает гореть индикатор ошибки «Проверьте двигатель». Обратив вовремя свое внимание на этот сигнал, можно избежать серьезных проблем.
  • Повышается расход топлива. Если автомобиль изначально тратит 10-12 литров на 100 км, а потом внезапно начинает «кушать» бензин/дизтопливо по 15-20 литров, — это повод произвести проверку ДМРВ. Некоторые автомобили при подобной неисправности могут за короткое время опустошить бак, а потом вернуться к обычному расходу.
  • Колебания силового агрегата. Подобное возникает, когда двигатель авто трудится вхолостую или при педальном нажатии. Угроза для машины кроется во внезапном повышении скорости без влияния водителя.

Если какой-то из выше описанных признаков обнаружен, следует немедленно обратиться в сервис для профилактического ТО авто. Дополнительно ко всему, машина может работать только на низких или только на высоких оборотах, что отрицательно повлияет на состояние двигателя.

Как заменить ДМРВ – общие положения

Тип двигателя и марка авто имеют воздействие на последовательность сервисного обслуживания, включающего смену индикатора расхода воздуха. По большей части механизм включает обособленную часть под капотом машины, которая прикреплена к фильтру очистки воздуха. Также имеются индикаторы, входящие в сложный модуль. Замена при такой ситуации возможна только полного блока целиком.

Порядок процедур по смене ДМРВ такой:

  1. Установить машину на упоры против отката или на ручник.
  2. Поднять капот, отсоединить отрицательную клемму аккумулятора.
  3. Выкрутить индикатор или освободить его крепежи.
  4. Отсоединить клемму датчика от разъема.
  5. Установить новый датчик, производя все действия в обратном порядке.

Во время работы необходимо тщательно соблюдать чистоту, чтобы не сбить тонкие настройки устройства. Если попала пыль или влага, они могут сбиться, а потому даже новый индикатор не будет работать правильно.

Тест ДМРВ на исправность: способы проверки

Имеется два способа для определения поломки индикатора – собственноручно либо у мастера. Последнее предполагает поездку в сервис, где всенепременно определят неисправность. Но существует риск, что могут обмануть, порекомендовав замену абсолютно исправного устройства. В первом случае с проблемой придется справляться самостоятельно, зато все будет максимально честно.

Внешний осмотр

Данный этап подразумевает наглядный осмотр магистрали воздухоподачи на предмет наличия влажности и посторонних загрязнений. Сторонние предметы могут забить чувствительное отверстие сенсора, что спровоцирует неверную его работу.

Выключение питания

При выключении сети система управления машины перенастроится на аварийную линию и будет предоставлять топливный ресурс на базе позиции дроссельной заслонки. Когда в такой ситуации мотор будет функционировать точно, то виновником произошедшего был дефект индикатора.

Тест прошивки

Если у вас имеется диагностический сканер, то стоит воспользоваться прибором. Нужно подсоединить его к индикатору и протестировать устройство на присутствие сбоя в прошивке. При наличии таковых, нужно сделать перепрошивку индикатора.

Считывание сбоев

В основе новейших ТС есть функционал самостоятельного тестирования. Нужно перевести панель приборов в режим проверки и прочитать коды ошибок, которые возникнут на мониторе системы. Расшифровав их, можно понять причину неполадки.

Смена индикатора

Понять работоспособность индикатора можно, заменив его заведомо действующим. Если машина перестанет капризничать, то индикатор был сломан. Если поведение машины остается неизменным, нужно искать другую причину.

Прозвонка

Прозвонка осуществляется мультиметром, установленным в режим функционирования при постоянном токе с напряжением 2 В. Распиновка может иметь отличия при разных производителях датчика, его вида и марки машины, поэтому необходимо выбрать все необходимые сведения для нужной модели автомобиля.

Да это же датчики массового расхода топлива

60%

Нет до сих пор не понял

40%

У меня нет такого датчика

0%

Проголосовало: 5

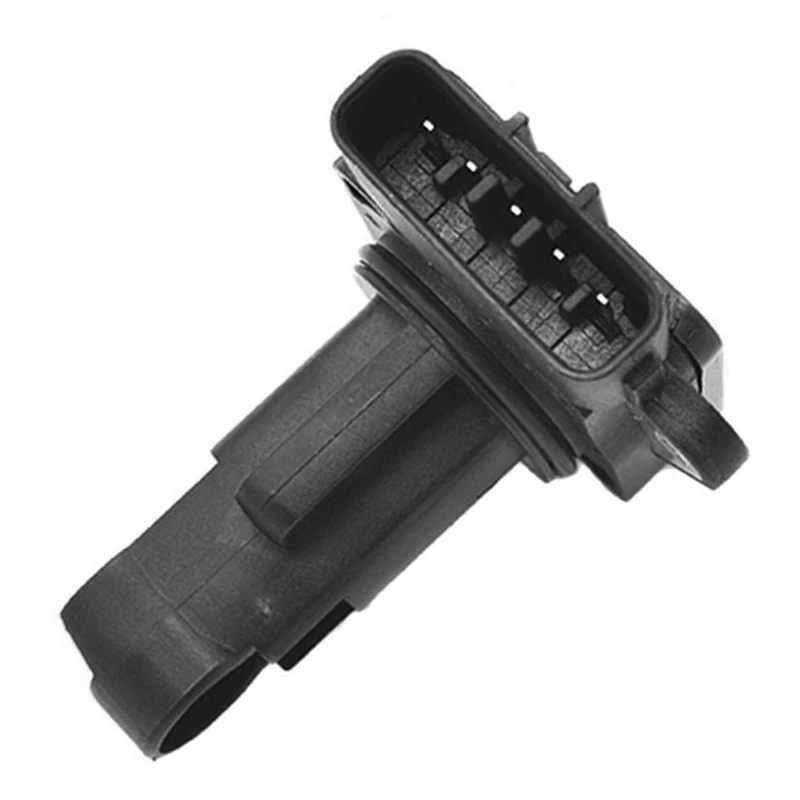

Дмрв фото

Итог

Несмотря на кажущуюся простоту, ДМРВ – важнейшая деталь автомобиля. Неработоспособность устройства влечет за собой серьезные последствия от поломки двигателя до аварии, поэтому при первых признаках повреждения следует немедленно проверить работу датчика массового расхода воздуха. Вы можете воспользоваться данной услугой на СТО.

Неисправности датчика расхода воздуха (ДМРВ)

  • Полезная информация
  • Неисправности датчика расхода воздуха

Симптомы неисправности ДМРВ

Работа двигателя с неработающим/неисправным расходомером вызывает детонацию топливной смеси в камере сгорания. Это влияет на работу КШМ (кривошипно-шатунный механизм) и разрушает поверхность поршня, что может стать причиной «клина» двигателя.

Какие показания должен выдавать исправный ДМРВ?

Напряжение аналого-цифрового преобразователя (АЦП) расходомера при нерабочем двигателе должно составлять 0,996 V. Показатели 1,016 и 1,025 V приемлемы, но если они достигают более 1,035 вольт, значит, чувствительный элемент ДМРВ засорен.
Чтобы точно определить степень отклонения значений рабочего расходомера от нормальных показателей, необходимо оценить работу двигателя на разных оборотах.

ДМРВ находится в воздуховоде около воздушного фильтра. Он предназначен для определения количества поступающего воздуха. В зависимости от его показаний БУ будет показывать, сколько нужно топлива для образования качественной топливной смеси. Нормальным считается соотношение 1:14. Поэтому от правильности показаний расходомера зависит качество топливно-воздушной смеси. Качественная работа ДМРВ зависит во многом от чистоты воздушного фильтра. Поэтому, если появились симптомы неисправности ДМРВ, прежде чем делать ремонт, следует проверить в первую очередь воздушный фильтр. Расходомер обычно не подлежит ремонту. Если он неисправен, то его меняют на новый прибор. Но его стоимость достаточно высока, поэтому следует сначала убедиться, что причины неполадок именно в датчике, не в других неисправностях машины.

Признаки неисправности ДМРВ

• на панели приборов появляется надпись Check Engine;
• высвечивается ошибка, сообщающая о низком уровне сигнала ДМРВ;
• двигатель плохо заводится «на холодную», очень медленно разгоняется, глохнет, падает его мощность;
• высокий уровень расхода топлива;
• мотор нестабильно работает на холостом ходу;
• двигатель глохнет при переключении скоростей;
• обороты либо повышенные, либо пониженные.

Симптомы «умирающего» ДМРВ

Например, он может иметь трещины в гофрированном шланге, который соединяет дроссельную заслонку с датчиком. Если двигатель глохнет, возможны проблемы с электропитанием или повреждена проводка. Это сигнал для проверки электропроводки. При обнаружении неисправностей нужно выполнить ремонт электрики машины.
Кроме вышеперечисленных возможных признаков выхода из строя ДМРВ, следует провести диагностику уровня сигнала датчика.

Низкий уровень сигнала ДМРВ означает следующее

• ДМРВ не подключен;
• обрыв в цепи подключения датчика;
• оборвалась масса в цепи, появилось окисление;
• оборвались сигнальные провода или неправильно подключены;
• неисправность БУ двигателем.
Не стоит делать выводы о неисправности датчика массового расхода воздуха, полагаясь только на перечисленные выше признаки. Следует провести полную диагностику двигателя и машины, так как признаки поломки расходомера, могут появиться при неисправности других устройств (например, из-за забитого воздушного фильтра).
