Датчик включения вентилятора как работает: Датчик включения вентилятора

3 способа как проверить датчик включения вентилятора охлаждения двигателя

Вопрос как проверить датчик вентилятора, автовладельцев может интересовать когда вентилятор охлаждения радиатора двигателя не включается или, наоборот, работает постоянно. А все потому, что часто именно этот элемент и является причиной такой проблемы. Чтобы проверить датчик включения вентилятора охлаждения необходимо знать принцип его работы, а также стоит воспользоваться мультиметром для проведения некоторых измерений.

Перед тем, как перейти к описанию процедуры проверки датчик включения вентилятора радиатора, имеет смысл разобраться с тем как он работает и его основных видах неисправностей.

Как работает датчик вентилятора

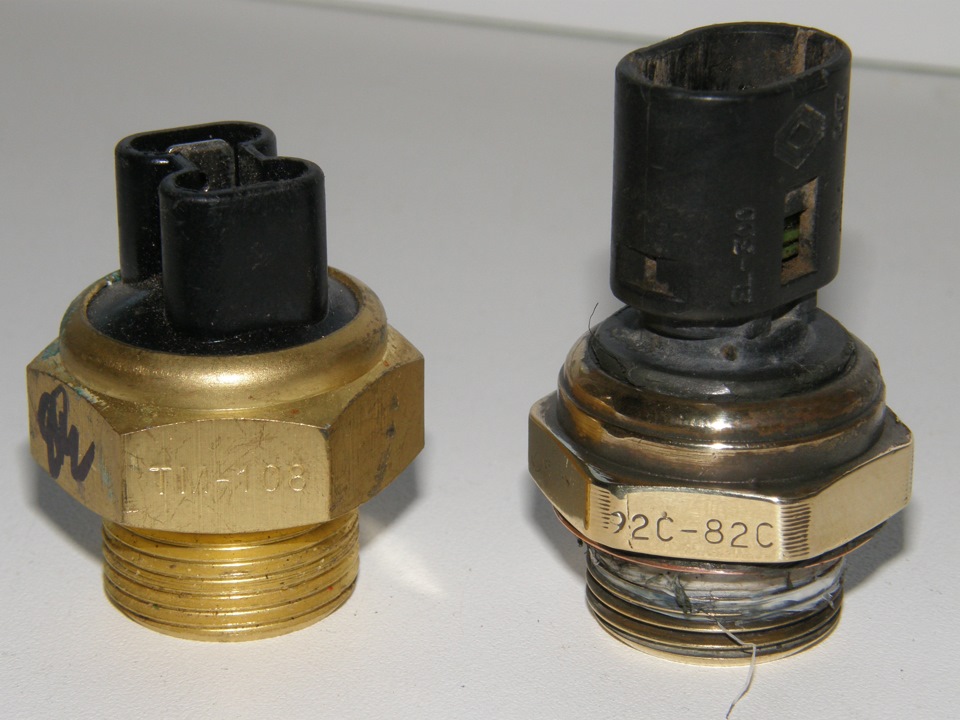

Сам датчик включения вентилятора представляют собой температурное реле. В основе его конструкции лежит биметаллическая пластина, соединенная с подвижным штоком. При нагревании чувствительного элемента датчика биметаллическая пластина изгибается, и прикрепленный к ней шток замыкает электрическую цепь привода вентилятора охлаждения.

На датчик включения вентилятора от предохранителя постоянно подается стандартное автомобильное напряжение 12 Вольт (постоянный «плюс»). А «минус» подается при замыкании штоком электрической цепи.

Чувствительный элемент соприкасается с антифризом, как правило, непосредственно в радиаторе (в нижней его части, сбоку, зависит от модели машины), но есть модели двигателей где датчик вентилятора ставят в блок цилиндров, как например, у популярного автомобиля ВАЗ-2110 (на инжекторных двигателях). А иногда конструкция некоторых двигателей предусматривает целых два датчика включения вентилятора, в частности, на входном и выходном патрубках радиатора. Это позволяет как включать, так и отключать вентилятор принудительно при понижении температуры антифриза.

Также стоит знать, что существуют два типа датчика температуры вентилятора — двухконтактные и трехконтактные. Двухконтактные рассчитаны на работу вентилятора при одной скорости, а трехконтактные — на две скорости работы вентилятора. Первая скорость включается при меньшей температуре (например, при +92°С…+95°С), а вторая — при большей (например, при +102°С…105С°).

Температура включения первой и второй скорости обычно указывается непосредственно на корпусе датчика (на шестиграннике под гаечный ключ).

Неисправности датчика включения вентилятора

Датчик включения вентилятора охлаждения — устройство достаточно простое, поэтому причин поломок у него немного. Не работать он может в таких случаях:

Разъемы на фишке трехконтактного ДВВ

• Залипание контактов. При этом вентилятор будет работать постоянно, независимо от температуры антифриза.
• Окисление контактов. В этом случае вентилятор не будет включаться вообще.
• Поломка реле (штока).
• Износ биметаллической пластины.
• Отсутствие питания от предохранителя.

Учтите что датчик включения вентилятора является неразборным и не подлежит ремонту, поэтому при обнаружении отказа в работе его меняют. В современном автомобиле сигнализировать о проблеме будет лампочка чека двигателя, так как в памяти электронного блока управления (ЭБУ) будет фиксироваться одна или несколько из следующих ошибок — p0526, p0527, p0528, p0529. Коды этих ошибок будут сообщать об обрыве цепи, как сигнальной, так и питания, но случилось это из-за отказа датчика либо проблем с проводкой или подключением — можно узнать лишь после проверки.

Как проверить датчик вентилятора

Чтобы проверить работоспособность датчика включения вентилятора его необходимо демонтировать с его посадочного места. Как указывалось выше, расположен он обычно либо на радиаторе, либо в блоке цилиндров. Однако перед тем как демонтировать и проверять датчик, необходимо убедиться, что к нему подается питание.

Проверка питания

Проверка питания ДВВ

На мультиметре включаем режим измерения постоянного напряжения в пределах около 20 Вольт (зависит от конкретной модели мультиметра). В отсоединенной фишке датчика нужно проверить наличие напряжение. Если датчик двухконтактный, то вы сразу увидите есть ли там 12 Вольт. В трех контактном датчике следует попарно проверить напряжение между выводами в фишке с тем, чтобы найти, где один «плюс», и где два «минуса». Между «плюсом» и каждым «минусом» тоже должно быть напряжение 12В.

Если питания на фишке нет — в первую очередь нужно проверить цел ли предохранитель (он может быть как в блоке под капотом так и в салоне авто). Его расположение зачастую указано на крышке блока с предохранителями. Если предохранитель целый — нужно «прозвонить» проводку и проверить фишку. Потом стоит приступать к проверке непосредственно самого датчика вентилятора.

Однако прежде чем сливать антифриз и выкручивать датчик вентилятора охлаждения радиатора стоит провести еще один небольшой тест который позволит убедится в исправном срабатывании вентилятора.

Проверка срабатывания вентилятора

При помощи какой-либо перемычки (кусочка тонкого провода) замкнуть попарно «плюс» и сначала один, а потом второй «минус». Если проводка цела, а вентилятор исправный, то в момент замыкания включится сначала одна, а потом вторая скорость вентилятора. На двухконтактном датчике скорость будет одна.

Также стоит проверить, отключается ли вентилятор при отключении датчика, не залипли ли в нем контакты. Если же при отключении датчика вентилятор продолжает работать, то это означает, что с датчиком что-то не так, и необходима его проверка. Для ее выполнения датчик нужно демонтировать с машины.

Проверка датчика включения вентилятора

Проверять ДВВ можно двумя методами — подогревая его в теплой воде либо можно даже нагреть паяльником. Оба они подразумевают проверки на обрыв. Только в последнем случае понадобится мультиметр с термопарой, а в первом — термометр, способный измерять температуру выше 100 градусов по Цельсию. Если проверяться будет трехконтактный датчик включения вентилятора, с двумя скоростями включения (ставится на многих иномарках), то желательно одновременно использовать сразу два мультиметра. Один — для проверки одной цепи, а второй чтобы одновременно проверить вторую цепь. Суть проверки в том, чтобы узнать, срабатывает ли реле при нагреве до той температуры которая указана на датчике.

Проверяют датчик включения вентилятора охлаждения радиатора по следующему алгоритму (на примере трехконтактного датчика и одного мультиметра, а также мультиметра с термопарой):

Проверка ДВВ в теплой воде с помощью мультиметра

1. Установить электронный мультиметр в режим «прозвонки».
2. Подсоединить красный щуп мультиметра к «плюсовому» контакту датчика, а черный — к «минусу», отвечающему за меньшую скорость вращения вентилятора.
3. Щуп, измеряющий температуру подсоединить к поверхности чувствительного элемента датчика.
4. Включить паяльник и приложить его жало к чувствительному элементу датчика.
5. Когда температура биметаллической пластины достигнет критического значения (указанного на датчике), то исправный датчик замкнет цепь, и мультиметр будет сигнализировать об этом (в режиме прозвонки мультиметр пищит).
6. Переместить черный щуп на «минус», отвечающий за вторую скорость вращения вентилятора.
7. По мере продолжения нагрева через несколько секунд на исправном датчике должна замкнуться и вторая цепь при достижении пороговой температуры, мультиметр опять запищит.
8. Соответственно, если при прогреве датчик не замыкает свою цепь — он неисправен.

Проверка двухконтактного датчика выполняется аналогично, только сопротивление нужно измерять лишь между одной парой контактов.

Если нагрев датчика производит не паяльником, а в емкости с водой, то следите чтобы покрывала не весь датчик целиком, а лишь его чувствительный элемент! По мере нагрева (контроль осуществляется термометром) будет происходить такое же срабатывание как и описывалось уже выше.

После покупки нового датчика включения вентилятора его также имеет смысл проверить на работоспособность. В настоящее время в продаже много подделок и изделий низкого качества, поэтому проверка не помешает.

Заключение

Датчик включения вентилятора охлаждения — надежное устройство, но если есть подозрения что он отказал то для его проверки нужен мультиметр, термометр и источник тепла который будет греть чувствительный элемент.

где находится и как проверить

Подавляющее большинство современных авто оснащается электрическим вентилятором радиатора, который пришел на смену менее эффективным вентиляторам с вискомуфтой. За включение вентилятора, а также изменение скорости работы  отвечает датчик вентилятора (датчик температуры включения вентилятора).

В целом, датчики включения вентилятора охлаждения:

• достаточно надежны;
• эффективно управляют вентилятором;
• датчики вентилятора не сложно заменить;

При этом важно фиксировать малейшие сбои в работе данного управляющего устройства, так как нарушения в работе вентилятора охлаждения могут стать причиной перегрева двигателя. Также необходимо знать, как проверить и заменить датчик включения вентилятора. Подробнее читайте в нашей статье.

Содержание статьи

• Где стоит датчик вентилятора
• Виды датчиков радиатора
• Устройство датчика радиатора
• Как проверить датчик вентилятора и выполнить замену
• Рекомендации

Где стоит датчик вентилятора

Датчик включения и выключения вентилятора  представляет собой электронно-механическое устройство для включения и управления работой электрического вентилятора охлаждения. Срабатывание датчика происходит на основании замеров  температуры охлаждающей жидкости. Такая особенность работы определяет участок, где стоит датчик включения вентилятора

Стоит датчик включения вентилятора на радиаторе сбоку радиатора или в верхней его части (в середине или сбоку). По этой причине часто указанный датчик называют датчик радиатора. Чтобы точно понять, где находится датчик включения вентилятора, необходимо отдельно изучить техническое руководство для конкретного автомобиля.

Датчик на радиаторе срабатывает за счет температуры ОЖ. Если жидкость нагревается до 85-110 градусов Цельсия, происходит «замыкание» контактов и осуществляется включение электровентилятора для обдува двигателя.

В результате происходит эффективный отвод тепла. Также датчики не просто включают и выключают вентилятор охлаждения, но и способны менять скорость его вращения.  Если нагрев не высокий, скорость будет низкой. При больших нагревах вентилятор работает на максимальных оборотах.

Виды датчиков радиатора

Сегодня на разных автомобилях можно встретить следующие основные виды датчиков:

1. Восковый датчик;
2. Биметаллический;
3. Бесконтактный электронный.

Первый тип основан на герметичном объеме, который заполнен воском или другим телом с похожими свойствами (высокий коэффициент расширения). Биметаллические решения работают на основе биметаллической пластины, тогда как бесконтактные имеют терморезистор.

Восковые и биметаллические датчики контактные, они замыкают и размыкают цепь вентилятора в зависимости от температуры ОЖ.  В свою очередь, электронный датчик не замыкает цепь и только измеряет температуру, после чего передает сигнал на ЭБУ. Дальше блок управления включает и отключает вентилятор.

Контактные датчики также могут быть односкоростными (одна контактная группа) и двухскоростными (две контактных группы), когда скорость вращения вентилятора меняется в зависимости от температуры.

Например, датчик включения вентилятора ВАЗ срабатывает в трех температурных интервалах: 82 -87 градусов, 87 — 92 градуса и 92- 99 градусов. При этом иномарки имеют 4 диапазона, верхний порог составляет 104 — 110 градусов.

Устройство датчика радиатора

Что касается устройства, конструктивно это закрытый латунный или бронзовый корпус с чувствительным элементом внутри. Снаружи имеется резьба, а также электрический разъем. Корпус вкручивается в радиатор через уплотнительное кольцо в том месте, куда поступает горячая жидкость (в области патрубка от блока силового агрегата).

Датчик находится в прямом контакте с охлаждающей жидкостью. Некоторые системы имеют сразу два датчика (вход и выход радиатора) для более точного и гибкого управления охлаждением.

Датчики имеют резьбу М22х1.5, а также шестигранник под ключ 29 мм. При этом есть и другие варианты, где резьба меньше, М14 или М16. Что касается электроразъема, такой разъем стоит сзади датчика, при этом также есть датчики, где разъем вынесен отдельно на кабель.

Как проверить датчик вентилятора и выполнить замену

Если включение вентилятора происходит несвоевременно или мотор постоянно перегревается, возникает необходимость проверки датчика радиатора. Контактные датчики можно проверить своими руками в условиях обычного гаража.

Обратите внимание, первым нужно проверять не сам датчик, а реле вентилятора охлаждения и проводку. Чтобы это сделать, потребуется отсоединить провода на датчик и замкнуть их. Если проводов 3 штуки, поочередно замыкают средний и крайний. В норме вентилятор должен включаться на низкой, а также на высокой скорости. Если произошло включение, провода и реле в норме и нужно проверять датчик.

Для проверки берется емкость для ОЖ, ключ для снятия датчика и термометр, а также понадобится мультиметр, кастрюля с водой и печка.

1. Далее с АКБ снимается клемма, выкручивается сливная пробка на радиаторе и сливается жидкость;
2. Слив жидкость, пробку закручивают обратно, снимаются провода с датчика, после чего ключом нужно выкрутить датчик;
3. Теперь в кастрюлю наливается вода, чтобы покрыть датчик, после чего кастрюлю ставят на печку и греют воду;
4. Температуру воды контролируют при помощи термометра;
5. Параллельно нужно соединить контакты мультиметра и датчика и проверить «замыкание» на разных температурах;
6. Если контакты не замыкаются или заметны сбои, датчик неисправен и требует замены.

Что касается замены датчика вентилятора, вся процедур сводится к тому, что необходимо выкрутить старый датчик и вкрутить новый. При этом важно также заменить прокладку (уплотнительное кольцо).

Дальше необходимо проверить уровень антифриза, долить жидкость при необходимости и проверить работоспособность системы (прогреть мотор и дождаться включения вентилятора).

Рекомендации

1. Важно понимать, что датчик вентилятора является небольшой, но очень важно деталью системы охлаждения. При этом указанный датчик отличается от обычного датчика температуры ОЖ. Если датчик радиатора выходит из строя, результатом может стать критический перегрева мотора или серьезные повреждения системы охлаждения. По этой причине важно следить за точностью срабатывания вентилятора и эффективностью его работы.

   Что касается замены датчика радиатора, можно устанавливать как оригинал для замены, так и аналоги.

   Главное, при подборе учитывать то, что новый датчик должен иметь точно такие же температурные интервалы включения и отключения вентилятора, подходить по напряжению и типу разъема.

   Рекомендуем также прочитать статью о том, как промыть систему охлаждения перед заменой антифриза. Из этой статьи вы узнаете о доступных способах промывки, а также на что обращать внимание в рамках выполнения данной процедуры.

2. Также отметим, что далеко не всегда перегрев двигателя связан с датчиком вентилятора. Система охлаждения в случае перегревов требует детальной диагностики (проверка уровня и качества антифриза, оценка герметичности, исключение вероятности завоздушивания и т.д.).
3. Еще бывает так, что сам двигатель вентилятора выходит из строя или ломаются лопасти вентилятора. В этом случае все неисправные элементы нужно заменить, при этом менять сам датчик на радиаторе нет необходимости.  Так или иначе, в каждом конкретном случае требуется профессиональная оценка, после чего проблемы с системой охлаждения двигателя устраняют путем комплексного подхода.


Датчик включения вентилятора радиатора ВАЗ 2108, 2109, 21099

Датчик включения вентилятора является элементом системы охлаждения карбюраторного двигателя (2108, 21081, 21083) автомобилей ВАЗ 2108, 2109, 21099 и их модификаций.

Датчик включения (выключения) вентилятора системы охлаждения карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099

1. Назначение датчика включения вентилятора.

Датчик включения вентилятора в системе охлаждения карбюраторного двигателя предназначен для включения или выключении в зависимости от температуры ОЖ вентилятора на радиаторе.

2. Расположение на автомобиле.

Датчик включения вентилятора ввернут в резьбовое отверстие правого (по ходу автомобиля) бачка радиатора охлаждения.

Расположение датчика включения вентилятора на радиаторе

3. Устройство датчика включения вентилятора.

Корпус датчика выполнен из латуни или бронзы. Это продолговатый цилиндрический баллон, имеющий в верхней части гайку, в средней резьбу, а в нижней плоскую поверхность. Соединение датчика с радиатором уплотнено алюминиевым или медным уплотнительным кольцом. Датчик имеет два вывода: на один ток подается (минус), с другого уходит на реле включения вентилятора (113.3747) в монтажном блоке (также минус). Внутри корпуса выводы имеют два контакта. Так же внутри корпуса расположена биметаллическая пластина (прикреплена к днищу), по мере нагрева она изменяет свою кривизну и замыкает контакты.

4. Принцип действия датчика включения вентилятора.

На автомобилях ВАЗ 2108, 2109, 21099 до 1998 г. в. с монтажным блоком предохранителей 17.3722 (пальчиковые предохранители).

Датчик включения вентилятора установлен в разрыв минусового провода ведущего к реле включения вентилятора в монтажном блоке. При повышении температуры в радиаторе системы охлаждения до 99±3º С, контакты внутри датчика включения вентилятора замыкаются биметаллической пластиной, и электрический ток (минус) через него поступает на реле в монтажном блоке. С реле ток (уже плюс) идет на электромотор вентилятора на радиаторе и включает его.

На автомобилях ВАЗ 2108, 2109, 21099 после 1998 г. в. с монтажными блоками 2114, реле включения вентилятора удалено из электрической цепи. Датчик включения вентилятора также установлен в разрыв минусового провода, но уже идущего напрямую к вентилятору. Температура замыкания контактов аналогична.

Если температура в радиаторе падает ниже 93±3º С, биметаллическая пластина размыкает контакты, электромотор вентилятора обесточивается.

5. Неисправности датчика включения вентилятора.

В случае неисправности датчика охлаждающая жидкость (антифриз, тосол) начинает кипеть, что заметно в расширительном бачке.  Датчик включения вентилятора редко выходит из строя, так как ломаться там практически нечему. Причинами его отказа может быть низкое качество изготовления, механическая деформация. При появлении проблем с включением вентилятора на радиаторе следует проверить в первую очередь его электрические соединения. Сняв с датчика оба провода, соединяем их между собой. Включаем зажигание. Если вентилятор заработал – неисправен датчик включения (выключения). Если нет, неисправность следует искать в других элементах цепи.

См. «Как определить почему не включается вентилятор радиатора?».

Помимо этого возможна ситуация, когда вентилятор на радиаторе не выключается после включения. Практически всегда в этом виноват датчик. Подробнее: «Постоянно работает вентилятор радиатора на карбюраторной ВАЗ 21093».

6. Применяемость датчика включения вентилятора.

В системе охлаждения карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099 применяется датчик ТМ 108 с маркировкой на корпусе «99-94». Он работает как через реле в монтажном блоке в автомобилях до 1998 г. в., так и без реле в автомобилях более поздних годов выпуска. В продаже также имеются аналоги данного датчика разных производителей.

Примечания и дополнения

— На инжекторном двигателе автомобилей ВАЗ 21083, 21093, 21099 включение вентилятора системы охлаждения происходит по команде блока управления (ЭБУ), анализирующего показания датчика температуры охлаждающей жидкости (ДТОЖ).

— В системе охлаждения карбюраторных и инжекторного двигателя автомобилей ВАЗ 2108, 2109, 21099 присутствует еще один температурный датчик. Это датчик указателя температуры в щитке приборов (ТМ 106).  Он работает только на указатель температуры.

Еще статьи по системе охлаждения двигателя автомобилей ВАЗ 2108, 2109, 21099

— Термостат системы охлаждения двигателя ВАЗ 21083 (21093, 21099)

— Перегревается двигатель на автомобилях ВАЗ 2108, 2109, 21099, причины

— Потек радиатор системы охлаждения двигателя

— Электрическая схема включения вентилятора системы охлаждения карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099

— Проверка системы охлаждения двигателя ВАЗ 2108, 2109, 21099

— Признаки (симптомы) неисправности помпы двигателя

Подписывайтесь на нас!

В какую сторону должен вращаться вентилятор летом или зимой? &верт; Hunter Fan

В каком направлении должен вращаться потолочный вентилятор летом и зимой?

Изменение направления потолочного вентилятора в зависимости от сезона — один из простых способов максимально эффективно использовать потолочный вентилятор. Направление потолочного вентилятора летом должно быть против часовой стрелки, чтобы помочь создать нисходящий поток, который создает этот прямой охлаждающий ветерок. Направление вашего вентилятора зимой должно быть по часовой стрелке, чтобы создать восходящий поток и распространить теплый воздух по комнате.

Как изменить направление потолочного вентилятора? Это легко, независимо от того, используете ли вы переключатель потолочного вентилятора, кнопочное управление на пульте дистанционного управления вентилятором или голосовые команды со своими умными вентиляторами.



Направление потолочного вентилятора летом

Разбивается следующим образом:

• Направление потолочного вентилятора летом = против часовой стрелки (нисходящий поток)
• Направление потолочного вентилятора зимой = по часовой стрелке (восходящий поток)



Чтобы летом было прохладно, потолочный вентилятор должен вращаться против часовой стрелки. Направление против часовой стрелки в сочетании с шагом лопастей на вентиляторах создает нисходящий поток, который вы ощущаете как приветствующий прохладный ветерок летом.

Наши высокоскоростные потолочные вентиляторы SureSpeed® оптимизированы с нашей гарантией SureSpeed ​​Guarantee, чтобы обеспечить еще более мощный ветер, работая со скоростью воздуха более чем на 33 % выше, чем у ведущих конкурентов*.

Как узнать, в каком направлении крутится потолочный вентилятор? Встаньте под вентилятор и посмотрите вверх, чтобы посмотреть, как вращаются лопасти потолочного вентилятора. В летнем режиме лопасти потолочного вентилятора будут вращаться справа налево (против часовой стрелки). Вы сможете почувствовать самый крутой и прямой поток воздуха, если он вращается в правильном направлении.



Направление потолочного вентилятора в системе кондиционирования воздуха

Правильное вращение потолочного вентилятора летом важно для вашего комфорта и счетов за электроэнергию. Потолочные вентиляторы вызывают то, что наши инженеры и техники называют «эффектом охлаждения ветром». По сути, когда воздух попадает на вашу кожу, он ускоряет испарение влаги с вашей кожи и заставляет вас чувствовать себя прохладнее. Это очень похоже на то, когда у вас открыто окно в движущейся машине.



Из-за эффекта охлаждения ветром вы чувствуете себя прохладнее, просто используя вентилятор, когда вы находитесь в комнате, вы можете увеличить температуру термостата на четыре градуса. Например, если ваш термостат настроен на 80 градусов, вентилятор может заставить вас почувствовать, что он составляет около 76 градусов. Ваш кондиционер не должен работать так усердно, когда используется потолочный вентилятор, а это означает, что вы можете сэкономить до 47 процентов на затратах на охлаждение.



Направление потолочного вентилятора зимой

Зимой потолочные вентиляторы должны вращаться по часовой стрелке на малой скорости (чуть быстрее, и вы почувствуете прохладный ветерок). Это создает восходящий поток, который помогает перемещать теплый воздух, захваченный у потолка, обратно и по комнате. Это особенно удобно в помещениях со сводчатыми потолками. Рециркуляция теплого воздуха поможет вашему обогревателю работать реже, а это означает, что вы сможете сэкономить примерно 15 процентов на расходах на отопление.



Проверьте, работает ли ваш вентилятор в зимнем режиме, встав под ним и наблюдая за вращением лопастей. Лопасти должны вращаться слева направо (по часовой стрелке). Вы также можете стоять прямо под вентилятором, пока он работает на высокой скорости; в зависимости от того, как вы чувствуете наименьшее количество прохладного воздуха, это правильное направление.



Как изменить направление потолочного вентилятора

В зависимости от модели вашего вентилятора существует несколько способов изменения направления потолочного вентилятора. Независимо от типа вентилятора, вы хотите выключить его и дать ему полностью остановиться, прежде чем изменить его направление.



Переключение направления для вентиляторов с цепным приводом

Вентиляторы с цепным приводом имеют реверсивный переключатель вентилятора, который используется для изменения направления.

1. Выключите вентилятор и дайте ему полностью остановиться.
2. Проверьте корпус вентилятора или осветительный прибор на предмет выключателя вентилятора.
3. Сдвиньте переключатель в противоположном направлении.
4. Снова включить вентилятор; замените все легкое стекло, которое вам пришлось снять, чтобы добраться до переключателя вентилятора.

Мы предлагаем пульты дистанционного управления для потолочных вентиляторов, продаваемые поштучно и в комплектах с приемниками, чтобы превратить ваш вентилятор с цепным приводом в вентилятор, которым можно управлять дистанционно.

Переключение направления для потолочных вентиляторов с дистанционным управлением

Вентиляторы Hunter с ручным дистанционным управлением имеют инновационную функцию реверса с помощью кнопки, которая позволяет легко изменить направление потолочного вентилятора без использования лестницы. Убедитесь, что ваш пульт подключен к потолочному вентилятору.

1. Выключите вентилятор и дайте ему полностью остановиться.
2. Нажмите и удерживайте кнопку вентилятора на ручном пульте дистанционного управления. Индикатор на пульте управления будет мигать, когда он будет успешным.
3. Снова включите вентилятор.



Переключение направления на потолочных вентиляторах для умного дома

Наши умные вентиляторы SIMPLEconnect® WiFi® позволяют изменять направление вращения вентилятора с помощью устройств умного дома (наши умные вентиляторы также поставляются с портативным пультом дистанционного управления для тех членов вашей семьи, которые не т как технически подкованных). Технология SIMPLEconnect позволяет легко управлять умным вентилятором с помощью смартфона, планшета или даже голоса!

1. Выключите вентилятор и дайте ему полностью остановиться.
2. Переключите параметр направления потолочного вентилятора в приложении SIMPLEconnect или используйте голосовую команду, чтобы изменить направление потолочного вентилятора на интеллектуальном устройстве, таком как Apple HomeKit, Amazon Alexa или Google Assistant.
3. Снова включите вентилятор (голосовой командой или через приложение SIMPLEconnect).





Подобно правилу замены батареек в детекторе дыма, хорошее напоминание о том, когда нужно изменить направление потолочного вентилятора в летнее время. Когда мы «прыгаем вперед», убедитесь, что ваш вентилятор вращается против часовой стрелки. Когда мы «отступим», измените направление вентилятора на зимний режим и заставьте его вращаться по часовой стрелке.

Чтобы по-настоящему ощутить преимущества изменения направления вентилятора, вам нужно убедиться, что размер потолочного вентилятора подходит для вашей комнаты. Если вентилятор слишком маленький, вам будет не хватать воздуха; слишком большой, и у вас повсюду будут развеваться бумаги. Убедитесь, что вы выбрали правильный размер вентилятора, чтобы получить максимальную отдачу от вашего потолочного вентилятора круглый год.



*На основе тестирования, проведенного в январе 2021 г., в котором сравнивалась средняя скорость высокоскоростного воздушного потока потолочных вентиляторов Hunter SureSpeed ​​и самых продаваемых онлайн-моделей ведущих конкурентов.

Узнай направление потолочного вентилятора (для экономии затрат на электроэнергию)

Фото: Depositphotos.com

Большинство людей полагаются на потолочный вентилятор, который приносит желанный ветерок, когда температура нагревается, поскольку устройства помогают людям чувствовать себя прохладнее за счет циркуляции воздуха. Но эти практичные и энергоэффективные светильники, изобретенные еще в конце 19 века, появившиеся в американских домах в 1920-х годах и до сих пор популярные, несмотря на распространение кондиционеров, также могут сделать ваш дом заметно теплее, когда наступает холодная погода. Более того, правильное использование потолочного вентилятора в течение всего года поможет снизить счета за электроэнергию.

Ключом к максимальному использованию потолочного вентилятора является изменение направления вращения лопастей, реверсирование воздушного потока в соответствии с вашими потребностями в зависимости от времени года. Ознакомьтесь с направлением вентилятора 411, а также важной информацией о размахе и шаге лопастей вентилятора, чтобы максимально использовать эти популярные устройства в течение всего года.

Направление потолочного вентилятора: лето или зима

Установленные в центре потолка и способные вращаться с разной скоростью, потолочные вентиляторы обеспечивают циркуляцию воздуха и тем самым влияют на ощущение прохлады или тепла в помещении, фактически не изменяя температура. Вот как складываются их функции в разные времена года.

Вращение лета

В теплую погоду лопасти потолочного вентилятора должны вращаться против часовой стрелки. Это создает поток, который движется вниз и наружу, который затем направляет воздух обратно вдоль стен. Такое перераспределение воздуха по комнате работает, потому что более холодный воздух естественным образом скапливается у пола, а горячий воздух поднимается вверх; вращение лопастей против часовой стрелки перемещает более холодный воздух до уровня, при котором вы можете почувствовать его на своей коже. Эта концепция известна как эффект охлаждения ветром. Конечно, поскольку температура в помещении на самом деле не понижается, лучше всего выключать потолочный вентилятор, когда людей и домашних животных нет, чтобы получить пользу.

Advertisement

Совет: потолочные вентиляторы считаются безопасными только в помещениях с потолками высотой 8 футов и выше для безопасности людей, находящихся в помещении. Но чтобы максимизировать их эффективность, убедитесь, что ваши лезвия свисают на 10-12 дюймов ниже потолка и где-то на 7-9 футов от пола.

Фото: depositphotos.com

Зимний вихрь

Может показаться нелогичным включать вентилятор, когда вы хотите согреться, но на самом деле потолочный вентилятор помогает поддерживать комфорт зимой. Вентилятор, настроенный на движение по часовой стрелке (в противоположном направлении летом) и работающий на низкой скорости, создает восходящий поток. Это направляет холодный воздух к потолку и более равномерно распределяет тепло в комнате, получаемое от вашей системы центрального отопления, обогревателя или камина. Вентилятор перемещает воздух, чтобы в вашем жилом пространстве было уютно, вместо того, чтобы оставлять холодные карманы где угодно.

Опять же, температура на самом деле не меняется; просто так кажется — так что, как летом, выключайте потолочный вентилятор, выходя из комнаты.

Профессиональный совет: на рынке есть потолочные вентиляторы со встроенными обогревателями, и хотя они могут не экономить энергию и деньги, они могут решить проблему постоянного холода в помещении, когда центральное отопление не может эффективно выполнять свою работу. .

Правильное направление потолочного вентилятора может сократить расходы на электроэнергию

Правильная эксплуатация потолочного вентилятора может помочь снизить ваши счета за коммунальные услуги. По данным Министерства энергетики США (DOE), если вы используете кондиционер в жаркую погоду, потолочный вентилятор позволит вам повысить настройку термостата примерно на 4 ° F без снижения комфорта. В умеренном климате или в умеренно теплую погоду потолочные вентиляторы могут позволить полностью отказаться от кондиционера.

Изменение направления вентилятора зимой также может сэкономить энергию, потому что теплый воздух, который естественным образом поднимается вверх, будет удерживаться на уровне скопления людей. Это может позволить вам немного выключить термостаты, не чувствуя себя заметно холоднее. Производители потолочных вентиляторов утверждают, что если делать это последовательно и правильно, то можно сократить счета за отопление до 15 процентов. Для дополнительной экономии зимой запускайте вентилятор на более низкой скорости.

Реклама

Фото: depositphotos.com

Как измеряется эффективность потолочного вентилятора?

Для получения максимальной экономии от потолочного вентилятора учитывайте рейтинг эффективности устройства, который определяется тем, какой воздушный поток он создает по сравнению с количеством потребляемой им электроэнергии. Номинальный расход воздуха измеряется в кубических футах в минуту (CFM) на один ватт (Вт) электроэнергии, когда вентилятор работает на высокой скорости. Чем выше CFM, тем более энергоэффективным будет вентилятор. Очень неэффективный потолочный вентилятор будет иметь CFM около 75, в то время как эффективная модель будет иметь CFM в диапазоне от 4000 до 5000, а лучший CFM — 6000 или более.

Размах и шаг лопастей

Размах и шаг лопастей — два фактора, которые следует учитывать, когда речь идет об эффективности потолочного вентилятора. Вообще говоря, чем больше размах лопастей, тем эффективнее будет вентилятор. Помещения среднего размера площадью от 144 до 225 квадратных футов должны хорошо работать с размахом лопастей вентилятора от 44 до 50 дюймов.

Шаг лопастей — это угол, под которым лопасти установлены по отношению к вентилятору, и он определяет, насколько хорошо будут вращаться лопасти. Чтобы лопасти взбивали воздух достаточно, чтобы он циркулировал по комнате, оптимальный шаг составляет от 12 до 14 градусов. Лопасти, установленные под более низким углом, разрезают воздух, не обеспечивая надлежащей циркуляции воздуха, в то время как слишком высокие наклоны встречают слишком большое сопротивление, что может привести к перегоранию двигателя.

Фото: Depositphotos.com

Как изменить направление вращения потолочного вентилятора

Почти каждый потолочный вентилятор имеет переключатель на корпусе двигателя, который меняет направление вращения лопастей с против часовой стрелки (стандартная настройка) на по часовой стрелке и наоборот. . Когда в ваш дом проникает зимний холод, сначала проверьте настенную панель (если она используется в вашей модели) на наличие настройки обратного направления, что является самым простым способом переключения с летнего режима на зимний режим. Нажмите один раз и посмотрите на вентилятор, чтобы убедиться, что направление вращения лопастей изменилось на противоположное.

Advertisement

Если ваш потолочный вентилятор не работает через настенную панель, вам нужно изменить направление вручную. Выключите вентилятор, подождите, пока лопасти полностью перестанут двигаться, и поднимитесь по прочной лестнице, чтобы добраться до маленького переключателя на корпусе двигателя. Если переключатель сразу не виден, проверьте верхнюю часть корпуса двигателя над лопастями; помните, что вентилятор должен быть выключен и полностью неподвижен, иначе вы рискуете получить травму. Переключите переключатель, спуститесь вниз и включите вентилятор на минимум, затем взгляните на него, чтобы убедиться, что он работает в нужном направлении.

Совет: очень немногие потолочные вентиляторы, если они вообще есть, изготавливаются без переключателя направления на корпусе двигателя, поэтому, если вы зашли в тупик, обратитесь к производителю. И если вы ищете новый потолочный вентилятор, убедитесь, что у него есть переключатель направления, и узнайте его местоположение.

Фото: depositphotos.com

Часто задаваемые вопросы об изменении направления потолочного вентилятора

Как определить, по часовой или против часовой стрелки крутится вентилятор?
Взгляните на потолок, пока он работает на низкой скорости, и посмотрите, как вращаются лопасти. Если они поворачиваются влево — стандартная настройка, подходящая для теплой погоды, — вентилятор вращается против часовой стрелки. Если лопасти поворачиваются вправо, вентилятор вращается по часовой стрелке, что идеально подходит для холодной погоды/

Когда нужно чистить потолочный вентилятор?

Лопасти потолочных вентиляторов могут собирать много пыли, поэтому идеальное время для их очистки — два раза в год, когда вы меняете направление. Стоя на надежной лестнице, вставьте лезвия по одному в чистую наволочку и осторожно протрите обе стороны, снимая чехол с лезвия. Для кухонных потолочных вентиляторов, на которых скопились жир, грязь и пыль, может потребоваться снятие лопастей с помощью отвертки для очистки с использованием мягкого мыла и воды.

Реклама

Как изменить направление вращения потолочного вентилятора без переключателя?

Если на корпусе вентилятора нет выключателя, воспользуйтесь пультом дистанционного управления и выключателем на стене, используемым для освещения крепления вентилятора. При включенном выключателе освещения удерживайте кнопку вентилятора нажатой (включенное положение), затем выключите выключатель освещения, затем снова включите его и отпустите кнопку на пульте дистанционного управления. Затем снова включите вентилятор с помощью пульта, и лопасти должны повернуться в противоположную сторону.

Должны ли потолочные вентиляторы всегда оставаться включенными?

Большинство потолочных вентиляторов рассчитаны на круглосуточную работу, но их следует оставлять включенными только тогда, когда в комнате есть люди или домашние животные, чтобы наслаждаться ощущением прохлады или тепла.

Чтобы узнать больше об изменении направления потолочного вентилятора, посмотрите это видео:

Реклама

Подключение потолочного вентилятора и освещения (со схемами)

Подключение потолочного вентилятора и освещения может показаться сложной задачей, но это не должно быть. Обзоры Pro Tool содержат наглядное руководство и пошаговые инструкции по наилучшему соединению для конкретной установки потолочного вентилятора. ПО шкале от 1 до 10 уровень сложности этого проекта равен 5, хотя он может быть более сложным, если вы включите вспомогательные проекты, такие как прокладка проводки через стены и т. д.

Главное, что нужно учитывать при подключении потолочного вентилятора и освещения, – это определить, как вы хотите управлять этим вентилятором. Для некоторых это будет любая комбинация: отсутствие переключателей (с использованием прилагаемых тяговых цепей для питания вентилятора и/или освещения) и наличие отдельных переключателей для освещения и вентилятора.

Инструменты, необходимые для подключения потолочного вентилятора

Наличие правильных инструментов поможет проекту пройти гладко. Это также гарантирует, что вы не увязнете, пытаясь использовать, например, бритву для зачистки проводов. Пара настоящих инструментов для зачистки проводов сделает работу точнее и примерно в 10 раз быстрее.

Примечание автора: правила и советы по безопасности
При подключении потолочного вентилятора и освещения всегда важно следовать местным правилам и правилам. Для внутренних электромонтажных работ могут потребоваться разрешения. При работе с электричеством всегда помните об отключении питания, проверьте проводку с помощью электрического тестера (или вольтметра), чтобы убедиться, что питание отключено, закрепите панель управления, чтобы никто не мог случайно включить питание во время работы, и проконсультируйтесь со специалистом, чтобы убедиться, что вы все делаете правильно и в соответствии со спецификациями государственных и местных норм. Прочтите все инструкции и информацию по технике безопасности, прилагаемые к потолочному вентилятору.

Мы рассмотрим каждый тип методологии переключения и обсудим, что каждый из них влечет за собой с точки зрения проводки и управления вашим потолочным вентилятором/светом. Четыре метода:

1. Потолочный вентилятор с электроприводом и/или освещение без каких-либо выключателей (без выключателей)
2. Включение света и использование тяговой цепи для вентилятора (один переключатель)
3. Использование одного и того же выключателя для включения обоих источников света и вентилятора (Один переключатель)
4. Включение света и вентилятора с помощью отдельных переключателей (Два переключателя)
5. Переключение света и вентилятора с помощью одного выключателя с питанием на выключателе (один переключатель)

1. Потолочный вентилятор с питанием и/или свет без каких-либо выключателей (без выключателей)

Мы рекомендуем этот метод, когда вы просто не могу включить выключатель в комнату. Для этого требуется, чтобы у вас была возможность подать питание непосредственно на вентилятор из ближайшего места. Это, безусловно, приемлемый метод подключения, и все вентиляторы поставляются с выключателями на шнурке для управления вентиляторами и световыми комплектами. Электропроводка этого типа электрического соединения выглядит следующим образом:

Как видите, это простое соединение подает питание как на вентилятор, так и на комплект освещения (дополнительно). Заземляющий и нейтральный провода просто связываются вместе, как и следовало ожидать. Питание двигателя вентилятора обычно черного цвета, в то время как у большинства современных вентиляторов также есть отдельный синий провод, который подает питание на лампочки. Важно подключить этот провод, даже если вы не планируете использовать комплект освещения, поскольку это дает домовладельцу возможность добавить его позже, не снимая и не подключая вентилятор сверху.

Этот и следующие методы используются чаще всего. Им требуется только один выключатель света. Многие старые дома никогда не задумывались о подключении второго выключателя. В основном это произошло из-за того, что в домах не было потолочного вентилятора. В результате многим домовладельцам приходится использовать один переключатель для управления освещением и/или обоими параметрами потолочных вентиляторов. Проводка для этого типа электрического подключения выглядит так:

Как видите, мы переключили горячую линию, идущую к комплекту освещения, вставив выключатель. Многие люди используют простой 12/2 (Romex) с заземляющим проводом, чтобы сделать эту петлю. Если вы сделаете это, обмотайте черной изоляционной лентой оголенный белый провод. Это указывает (вам или любому другому, кто будет работать над цепью в будущем), что это действительно «горячий» провод и , а не нейтральная линия.

Пока мы показываем небольшую полоску изоленты, мы рекомендуем на самом деле обмотать ею весь оголенный белый провод. Обратите внимание, что мы решили подключить двигатель вентилятора напрямую к источнику питания. Это позволяет нам использовать тягу вентилятора, чтобы включать и выключать его. Это также позволяет использовать вентилятор независимо от положения настенного переключателя. Подсоедините нейтральный и заземляющий провода, и все готово.

Это небольшая адаптация описанного выше метода. Он переключает питание как для вентилятора, так и для комплекта освещения от настенного выключателя. Это позволяет включать и выключать вентилятор настенным выключателем (вместе со светом). Вам не нужно подходить и тянуть за цепь, чтобы остановить двигатель вентилятора. Этот метод подключения полностью зависит от вас. Некоторые предпочитают метод № 2, в то время как другие (включая меня) обычно выбирают этот метод. Вот как выглядит это электрическое соединение:

Обратите внимание, что питание подается через переключатель. И двигатель вентилятора , и комплект освещения получают питание от переключателя. Как и ожидалось, нейтраль и земля просто связаны вместе, и все в порядке.

4. Переключение света и вентилятора с помощью отдельных выключателей (два выключателя)

Это наиболее универсальный способ электрического подключения потолочного вентилятора с комплектом освещения. Это позволяет отдельно управлять вентилятором и освещением в комнате. Есть также множество действительно удобных переключателей, которые объединяют это двойное управление в одном аккуратном маленьком корпусе. Некоторые даже дают вам возможность приглушить свет — определенно приятное прикосновение! Когда речь идет о комбинированных диммерах/переключателях, которые вы можете использовать с вентилятором или вентилятором/светом, существует бесконечное множество вариантов.

Конечно, всегда можно просто подключить два однополюсных выключателя, и все готово. А вот как выглядела бы электропроводка в этой ситуации:

Выглядит сложнее, но не парься. Основная идея заключается в том, что ваша линия электропитания питает оба коммутатора. Затем каждый переключатель питает либо вентилятор (черный провод), либо блок освещения (синий провод). На этом этапе осталось связать вместе все заземляющие и нулевые провода (соответственно). Имейте в виду, что мы приняли 12/2 с заземлением для линий, идущих к выключателям и от них, поэтому не забудьте четко обозначить их как «горячие» провода, обмотав черной изолентой белые концы.

Несмотря на то, что в коде есть определенные оговорки, обычно существуют разные способы выполнения проводного соединения. Например, описанный выше метод был показан с использованием стандартного провода 12/2. Если вы выбрали провод 12/3, вы можете выполнить те же самые соединения с двумя переключателями, но с меньшими затратами:

Здесь вы используете один горячий (черный) провод для питания обоих переключателей. Это можно сделать, подключив более длинный провод к обоим переключателям. Прыжок означает, что вы снимаете изоляцию с небольшого участка провода. Сделайте его достаточно большим, чтобы петля вокруг горячего терминала. Затем вы обматываете этот оголенный провод вокруг горячей клеммы первого коммутатора. Наконец, зачистите конец и подключите его ко второму переключателю. Горячие возвраты — это красный провод и белый провод, который вы заклеиваете черной лентой (на обоих концах), чтобы обозначить его как горячий провод.

Вы также можете перепрыгнуть заземляющий провод. Этот метод подключения проводов удобен тем, что устраняет необходимость в проволочных гайках. Это также упрощает схему подключения (и дает вам больше места для работы в коробке!)

Вот аналогичный способ сделать это, используя провод 12/3 с проволочными гайками вместо перемычки:

Это идентично к ситуации 3 выше. Однако мы хотели наметить различия в проводке, когда питание фактически подается на выключатель, а не на потолок. Мы обнаружили, что этот метод используется примерно в пятидесяти процентах случаев в старых домах. Особенно это происходит, когда электрическая проводка берет свое начало в подполье. Кроме того, в этом методе есть своего рода чистота.

Он также предлагает два полезных преимущества. Во-первых, провода одинаковые. У вас нет перемаркировки нулевых проводов. Во-вторых, этот метод подключения упрощает замену потолочных вентиляторов. Отключение питания на выключателе полностью отключает питание потолочной коробки. Обратите внимание, что мы по-прежнему рекомендуем отключить выключатель и проверить провода с помощью вольтметра, но, тем не менее, это стоит отметить.

Полезные советы

Перед началом работы обязательно проверьте источник питания, даже если вы уже отключили выключатель. Мы видели несколько случаев, когда к определенному потолочному ящику подключалось более одного источника питания. Каково же было наше удивление, когда мы зашли внутрь! Также важно отметить, что, хотя некоторые блоки питания поступают через коммутатор (а не сверху), описанная здесь базовая методика не меняется. Что изменилось, так это то, что вы можете безопасно отключить потолочный вентилятор, просто выключив переключатель. Это удобно при замене потолочных вентиляторов аналогичной моделью. Тем не менее, мы по-прежнему рекомендуем отключить выключатель, чтобы кто-нибудь не зашел к вам и не попытался включить свет!

Зачистка проводов

При зачистке проводов мы предпочитаем использовать инструмент для зачистки, а не лезвие бритвы. На рынке есть несколько инструментов: от инструментов за 2 доллара, которые представляют собой простые устройства для зачистки проводов, до более изящных инструментов для зачистки проводов с вырезами для кабеля 10/2, 12/2 и 14/2.

Не используйте проволочные гайки из комплекта поставки

Никогда не используйте проволочные гайки из комплекта поставки потолочных вентиляторов. Они почти никогда не имеют металлической внутренней обмотки и обычно меньшего размера. Это затрудняет их использование, если не делает их небезопасными. Вместо этого не забудьте взять небольшой ассортиментный набор в местном магазине товаров для дома или в хозяйственном магазине.
