Пуско зарядное устройство своими руками для автомобильного аккумулятора: Как сделать простое пуско-зарядное устройство своими руками

Настройка прибора сводится к калибровке амперметра RA1. Сделать это можно, подключив вместо аккумулятора несколько 12-вольтовых ламп общей мощностью до 250 Вт, контролируя ток по заведомо исправному эталонному амперметру (мультиметру, авометру).

Совсем элементарная схема простейшего зарядного устройства АКБ автомобилей

Диоды Д 242, Д 242А, конденсатор электролитический 2200 мкф 25 В

Трансформатор силовой

1 обмотка на 220 В, 2 обмотка 15 В от 6 А и можно до 15 А, ТС 180-2 от старого лампового ЧБ телевизора вполне подойдёт.

Данная схема ЗУ имеет большие пульсации на выходе.

Схема ЗУ с автоматическим отключением АКБ

Пусковое устройство

Применение пускового устройства будет особенно полезно автолюбителям, занимающимся эксплуатацией автомобиля в зимнее время года, так как оно продлевает срок службы аккумулятора, а также позволяет без проблем заводить холодный автомобиль зимой, даже при не полностью заряженном аккумуляторе. Из опыта известно, что при минусовой температуре аккумулятор снижает свою отдачу на 25…40%. А если он еще не полностью заряжен, то не сможет обеспечить требуемый для пуска двигателя начальный ток 200 А. Этот ток потребляет стартер в начальный момент раскрутки вала двигателя (номинальный ток потребления стартером около 80 А, но в момент пуска он значительно больше).

Простейшие расчеты показывают, что, для того чтобы пусковое устройство эффективно работало при подключении его параллельно с аккумулятором, оно должно обеспечивать ток не менее 100А при напряжении 10…14В. При этом номинальная мощность используемого сетевого трансформатора Т1 (рис.1) должна быть не менее 800 Вт. Как известно, номинальная рабочая мощность трансформатора зависит от площади сечения магнитопровода (железа) в месте расположения обмоток.

Рис.1.

Сама схема пускового устройства довольно проста, но требует правильного изготовления сетевого трансформатора. Для него удобно использовать тороидальное железо от любого ЛАТРА — при этом получаются минимальные габариты и вес устройства. Периметр сечения железа может быть от 230 до 280 мм (у разных типов автотрансформаторов он отличается). Перед намоткой обмоток необходимо закруглить напильником острые края на гранях магнитопровода, после чего его обматываем лакотканью или стеклотканью.

Первичная обмотка трансформатора содержит примерно 260…290 витков провода ПЭВ-2 диаметром 1,5…2,0 мм (провод может быть любого типа с лаковой изоляцией). Намотка распределяется равномерно в три слоя, с межслойной изоляцией. После выполнения первичной обмотки, трансформатор необходимо включить в сеть и замерить ток холостого хода. Он должен составлять 200…380 мА. При этом будут оптимальные условия трансформации мощности во вторичную цепь.

Если ток будет меньше, часть витков надо отмотать, если больше — домотать до получения указанной величины. При этом следует учитывать, что зависимость между индуктивным сопротивлением (а значит и током в первичной обмотке) и числом витков является квадратичной — даже незначительное изменение числа витков будет приводить к существенному изменению тока первичной обмотки.

При работе трансформатора в режиме холостого хода не должно быть нагрева. Нагрев обмотки говорит о наличии межвитковых замыканий или же продавливании и замыкании части обмотки через магнитопровод. В этом случае намотку придется выполнять заново.

Вторичная обмотка наматывается изолированным многожильным медным проводом сечением не менее 6 кв. мм (например типа ПВКВ с резиновой изоляцией) и содержит две обмотки по 15… 18 витков. Наматываются вторичные обмотки одновременно (двумя проводами), что позволяет легко получить их симметричность — одинаковые напряжения в обоих обмотках, которое должно находиться в интервале 12…13,8В при номинальном сетевом напряжении 220В. Измерять напряжение во вторичной обмотке лучше на временно подключенном к клеммам Х2, Х3 нагрузочном резисторе сопротивлением 5…10 Ом.

Показанное на схеме соединение выпрямительных диодов позволяет использовать металлические элементы корпуса пускового устройства не только для крепления диодов, но и в качестве теплоотвода без диэлектрических прокладок («плюс» диода соединен с крепежной гайкой).

Для подключения пускового устройства параллельно аккумулятору, соединительные провода должны быть изолированными и многожильными (лучше, если медные), с сечением не менее 10 кв. мм (не путать с диаметром). На концах провода, после облуживания, припаиваются соединительные наконечники. Контакты включателя S1 должны быть рассчитаны на ток не менее 5А, например типа Т3.

Зарядно-пусковое устройство Старт УПЗУ-У3 — схема, описание

Устройство предназначено для зарядки аккумулятора током не более 30А, также для пуска стартера дополнительным током 50А при наличии заряженного аккумулятора.

Инструкция к ЗПУ Старт УПЗУ-У3 — Скачать

Как сделать пуско-зарядное устройство для АКБ самостоятельно? (6 инструкций)

Снижение заряда аккумуляторной батареи машины приведет к проблемам в запуске мотора. Для того чтобы обеспечить работоспособность АКБ, автовладелец может использовать разные приборы. Одним из таковых является пуско-зарядное устройство для автомобильного аккумулятора.

Содержание

[ Раскрыть]

[ Скрыть]

Зачем нужно это оборудование?

Простой пуско-зарядный аппарат для АКБ авто предназначен с целью обеспечения старта мотора, когда батарея машины полностью разрядилась. С помощью ПЗУ потребитель может восполнять уровень заряда АКБ и заводить ДВС при критически разряженной батарее. Традиционные ЗУ позволяют лишь увеличить заряд устройства.

Схема обычного пуско-зарядного устройства

В зависимости от модели пускового прибора для автомобиля его схема может иметь определенные различия.

Как собрать пуско-зарядное устройство своими руками (пошаговая инструкция)

Универсальная инструкция по сборке ПЗУ своими руками:

1. Сборка может выполняться на разных основах, но лучше выбрать текстолитовую плиту, на которой фиксируется трансформаторный узел. Он устанавливается первым, поскольку это самая габаритная составляющая ПЗУ.
2. Фиксация деталей и прохождение электролиний на пластине выполняется посредством просверливания отверстий соответствующих размеров.
3. На плату устанавливаются трансформаторы, резисторы, транзисторы и прочие компоненты. Их наличие определяется конкретной схемой. Фиксация производится в зависимости от типа компонента — с помощью саморезов, на клей или пайкой. Все детали спаиваются между собой с помощью оловянного сплава.
4. Когда схема прибора включает в себя выпрямительные диодные элементы, потребуется организация охладительной системы. Возможно применение специальных металлических рубашек. Если их недостаточно для качественного охлаждения, схему можно дополнить вентиляторами от стационарных компьютеров.

На корпусе надо продумать теплоотводящие жалюзи, это потребуется для отвода тепла. Корпус можно не использовать, но его наличие позволит защитить аппарат от различных воздействий извне.

Как самостоятельно собрать устройство на 6 В?

Для сборки потребуется трансформаторное устройство, оптимальным вариантом является применение механизма разделительного вида. Монтаж электрокатушки будет выполняться на верхнюю часть трансформатора. Для предотвращения ускоренного выхода обмотки при использовании ПЗУ потребителю надо заранее сделать основу для устройства.

В качестве материала для основы применяются металлические или деревянные пластины либо коробка:

1. Если отдается предпочтение металлу, то для сборки потребуется сварочный аппарат. Отдельно следует уделить внимание изоляции ПЗУ, иначе его использование может привести к травмированию потребителя.
2. Когда отдается предпочтение дереву, то следует выбрать короб нужных размеров. Верхняя часть будет съемной, у потребителя должна быть возможность ее демонтировать. При необходимости дополнения ПЗУ регуляторным устройством мощности монтаж механизма выполняется в верхней части прибора.

Как сделать зарядное устройство на 10 В?

Для сборки пускового зарядника на 10 вольт надо выбрать корпус устройства. Он может быть выполнен из дерева, но при монтаже важно учитывать размеры трансформаторного прибора. Если отдать предпочтение аналоговым механизмам, то основу надо сделать прочной. Модели на 10 вольт оснащаются более мощным трансформатором, поэтому на корпусе прибора, в его верхней части, выполняется монтаж ручек для удобной транспортировки. Сам трансформаторный узел монтируется по центру корпуса, а затем выполняется установка демпфера.

Рабочий параметр ПЗУ составит не менее 4 Ач. Прибор должен уметь заряжать батарею, обладающую емкость не больше 100 Ач. Для диагностики работы устройство дополнительно оснащается амперметром.

С целью минимизации вероятности появления перегрузок могут применяться разделительные трансформаторные механизмы. Установка регуляторных устройств в таких моделях необязательна.

Добавление стабилитронов возможно, но эти элементы будут аналоговыми, цифровые детали не используются. Применение многоканальных устройств в итоге приведет к перегрузке, что вызовет неисправность вторичной обмотки трансформаторного механизма. При подборе транзисторных элементов предпочтение отдается деталям, обладающим параметром предельной нагрузки около 3 ампер.

Когда потребитель отдает предпочтение линейному резонансному ПЗУ, то минимальный параметр выходного напряжения будет около 10 вольт. А величина векторной частоты составит примерно 44 Гц. Для сборки механизма потребуется расширительное устройство.

Некоторые специалисты рекомендуют собирать безконденсаторные приборы, но тогда уровень нагрузки на транзисторные элементы будет выше.

При установке фиксаторов лучше отдать предпочтение алюминиевым элементам, поскольку они минимально подвержены негативному воздействию коррозии.

Собираем модели на 12 В

Сборка 12-вольтного ПЗУ выполняется при использовании электростатических конденсаторных устройств, найти эти детали несложно. Для создания прибора используется площадка. При выполнении монтажа трансформаторного механизма на площадку устанавливается уплотнитель, только затем можно монтировать катушку индуктивности. Ее лучше приобрести в сборе с первичной обмоткой. Для установки рекомендуется использовать конденсаторные элементы открытого типа с возможностью выдерживания около 20 вольт напряжения на выходе.

Расширительные элементы монтируются последними, предварительно потребителю надо зафиксировать демпфер. В схему допускается добавление регуляторных деталей, которые применяются для контроля величины мощности. Когда будут использоваться регуляторы, схему надо дополнить мощным блоком питания. Монтаж БП разрешается только вместе со стабилитроном.

Для качественного крепления зажимов на корпусе допускается применение сварочного оборудования. Когда все действия по сборке будут завершены, выполняется фиксация демпфера. Монтаж этого узла делается рядом с трансформаторным устройством. Прежде чем использовать ПЗУ, его надо проверить на наличие заземления.

SadnessMan рассказал о процедуре сборки 12-вольтного ПЗУ для батареи машины.

Однофазные модификации

Для разработки однофазного ПЗУ понадобится интегрированное трансформаторное устройство.

Особенности сборки однофазных устройств:

1. Сборка однофазных модификаций подразумевает использование сварочных аппаратов и паяльников. Также потребуется слесарный инструмент, в частности, набор гаечных ключей.
2. Корпус ПЗУ выполнен из металлических листов, толщина которых составляет не меньше 1,4 мм. Фиксация частей корпуса делается посредством использования болтов.
3. На днище корпуса обязательно устанавливается прорезиненый уплотнитель.
4. После установки уплотнительной составляющей монтируется трансформаторное устройство. Его крепление выполняется посредством использования специальных вставок П-образной формы. В качестве упор используются деревянные доски, ширина каждой составит примерно 3,5 см. Для крепления упор производится замер корпуса.
5. Сборка ПЗУ однофазной модификации подразумевает использование демпферных устройств, допускается применение резонансных деталей. Демпферы выдерживают около 20 вольт напряжения.
6. Когда в схему добавляются конденсаторные элементы, то возможно применение только приспособлений открытого плана. Такие детали имеют возможность поддержки около 45 Гц частоты.
7. Когда действия по сборке будут завершены, выполняется фиксация блока питания и крепление кабелей с зажимами для подключения к АКБ.

Двухфазные устройства

Особенности сборки двухфазных пуско-зарядных устройств для автомобильного аккумулятора:

1. Для разработки девайса понадобится трансформаторное устройство с мощным двигателем. Катушка узла выдерживает около 20 вольт напряжения на выходе.
2. Схема включает в себя наличие демпферов, возможно использование любых видов устройств. При выборе надо опираться на тип использующихся конденсаторов. Часто специалисты рекомендуют устанавливать открытые конденсаторные приборы.
3. В качестве резисторов допускается применение исключительно интегральных деталей.
4. Сборка двухфазного ПЗУ подразумевает применение мощных расширительных устройств. Динамические детали использовать нельзя.
5. Для крепления зажимов потребуется проводник, диаметр которого составит примерно 0,4 мм.

Индукционные расширители для сборки двухфазных ПЗУ на практике показали себя в качестве одних из самых стабильных.

Трехфазные модели

Особенности, которые надо учитывать при сборке устройств трехфазных модификаций:

1. Для создания ПЗУ потребуются мощные транзисторы. Для монтажа таких блоков необходимо использование площадки.
2. Сборка выполняется в корпусе, рекомендуется использовать открытый тип, в котором нет верха. Для удобной транспортировки ПЗУ корпус оснащается колесиками.
3. Сборка потребует применения транзисторных элементов, надо использовать сетевые устройства. При подборе деталей следует учесть, что они выдерживают примерно 15 вольт напряжения. А величина частоты транзисторов будет не более 40 Гц.
4. Для создания ПЗУ потребуется трансформаторное устройство, рекомендуется использовать пороговые приборы. При выборе трансформатора учитываются технические характеристики катушек, эти элементы рассчитаны на работу в условиях пониженных частот.
5. Для сборки потребуется демпферное устройство, надо отдать предпочтение резонансному типу. Монтаж демпфера выполняется исключительно на уплотнитель.
6. Для более удобной эксплуатации трехфазное ПЗУ можно оснастить системой индикации. Она потребуется для мониторинга уровня напряжения, которое устройство выдает на выходе.

Видео «Как собрать регулируемое ПЗУ»

Пользователь valeriyvalki подробно рассказал о процедуре сборки регулируемого ПЗУ с описанием всех особенностей и компонентов, которые применялись для разработки.

Пуско-зарядное устройство своими руками. Схема пуско-зарядного устройства

Для автомобилистов настоящей проблемой может стать севший аккумулятор. Также следует учитывать, что в зимнюю пору заводить машину довольно сложно. В связи с этим часто возникает потребность в использовании пуско-зарядного устройства. На сегодняшний день многие производители готовы предложить данный товар. По характеристикам зарядные устройства довольно сильно различаются. Однако сделать модель данного типа можно абсолютно самостоятельно. С этой целью необходимо ознакомиться с устройством прибора, а также узнать основные его конфигурации.

Схема обычного зарядного устройства

Простая схема пуско-зарядного устройства включает в себя пороговый трансформатор и серию резисторов. Катушка для приборов чаще всего используется на 20 В. Также следует отметить, что в моделях имеется демпфер. Предназначен он для резонансных колебаний. Расширители в зарядных устройствах чаще всего устанавливаются динамического типа. Транзисторные блоки используются самые разнообразные. Для подключения модели к аккумулятору применяются зажимы, которые по форме могут довольно сильно различаться.

Устройство на 6 В

Схема пуско-зарядного устройства данного типа трансформатор предполагает использовать пороговый. Однако в первую очередь следует сделать прочный корпус для модели. Изготовить его самостоятельно довольно просто. С этой целью листы стали важно подбирать толщиною около 2.3 мм. При этом основу необходимо дополнительно укрепить. Чтобы это сделать, многие специалисты рекомендуют при помощи сварочного аппарата соорудить основу. После этого укладывается трансформатор. Катушка при этом должна находиться рядом с ним. В данном случае демпфер лучше всего подбирать низкочастотный.

Выходное напряжение обязано находиться на уровне 5 В. Также следует отметить, что расширители на ПЗУ для автомобиля данного типа подходят только динамические. Конденсаторы используются полевые. Для их установки в первую очередь зачищаются все контакты. Непосредственно пайка элементов происходит при помощи паяльной лампы. В конце работы для аккумулятора подбираются соответствующие зажимы.

Как сделать зарядное на 10 В?

Сделать такое пуско-зарядное устройство своими руками довольно просто. В этом случае необходимо в первую очередь заняться корпусом модели. Некоторые делают ее из досок. Однако в данной ситуации многое зависит от габаритов трансформатора. Если рассматривать пороговые аналоги, то они весят много. Таким образом, основа у устройства должна быть прочной.

Также важно сделать модель транспортабельной. Для этого в верхней части необходимо зафиксировать ручки для переноса прибора. Трансформатор в данном случае лучше устанавливать по центру основы. После этого укладывается демпфер. Если рассматривать линейные резонансные аналоги, то минимум выходное напряжение они обязаны выдерживать на уровне 10 В. При этом векторная частота должна колебаться в районе 44 Гц.

Далее, чтобы собрать устройство данного типа, необходимо взять расширитель. Многие в данной ситуации отдают предпочтение безконденсаторным модификациям. Однако в этом случае нагрузка на транзисторы будет оказываться довольно большая. Фиксаторы на автономное пуско-зарядное устройство целесообразнее подбирать алюминиевого типа. Коррозии они практически не подвержены.

Модели на 12 В

Собрать данного типа пуско-зарядное устройство своими руками можно при помощи электростатических конденсаторов. В наше время их достать довольно просто. Для данного устройства в корпусе необходимо сделать площадку. Перед установкой трансформатора на нее нужно уложить уплотнитель. Только после этого появится возможность заняться катушкой индуктивности.

Подбирается она чаще всего с первичной обмоткой. При этом конденсаторы для модели больше подходят открытого типа. Выходное напряжение они максимум способны выдерживать на уровне 20 В. Также следует отметить, что расширители в данном случае необходимо устанавливать в последнюю очередь. Перед этим важно закрепить демпфер. В некоторых ситуациях также используются регуляторы для контроля мощности.

В таком случае требуется хороший блок питания. Также следует отметить, что устанавливать его можно только со стабилитроном. Для того чтобы зафиксировать зажимы на устройстве, можно воспользоваться сварочным аппаратом. В конце работы останется только закрепить демпфер прибора. Устанавливается он, как правило, возле трансформатора. Как гласит инструкция, пуско-зарядное устройство перед запуском должно проверяться на заземление.

Однофазные модификации

Чтобы сделать данного типа пуско-зарядное устройство своими руками, потребуется интегрированный трансформатор. В наше время эти модификации являются довольно востребованными среди мотоциклистов. В первую очередь при сборке прибора рекомендуют заранее заготовить весь необходимый инструмент. В частности, для самостоятельного изготовления подбираются качественный сварочный аппарат и паяльная лампа вместе с набором ключей. На пуско-зарядное устройство 12-24В корпус делается из листов металла толщиной не менее 1.4 мм.

При этом скрутить их можно просто при помощи винтов. После этого важно простелить резиновый уплотнитель на дно корпуса. Далее появится возможность непосредственно установить трансформатор. Для его фиксации многие специалисты рекомендуют делать специальную вставку. Представляет она собой П-образной формы упор. Для этого необходимо взять доски шириной около 3.5 см. Чтобы правильно их скрепить, нужно в первую очередь провести замеры корпуса. Следующим шагом на пуско-зарядное устройство 12-24В устанавливается демпфер.

В данном случае его можно использовать резонансного типа. Выходное напряжение указанный компонент обязан выдерживать на уровне 20 В. Также следует отметить, что конденсаторы для модели покупают только открытого типа. Минимум частоту они способны поддерживать на отметке в 45 Гц. В конце работы останется лишь зафиксировать блок питания и припаять провода для фиксации на аккумуляторе.

Двухфазные устройства

Чтобы собрать данного типа пуско-зарядное устройство своими руками, потребуется использовать мощный трансформатор. При этом катушка его максимум выходное напряжение обязана выдерживать на уровне 20 В. Демпферы для устройства подходят самые разнообразные. В данном случае многое зависит от типа конденсаторов. Некоторые специалисты в этой ситуации отдают предпочтение открытым модификациям. Прослужить они способны довольно много.

Резисторы для прибора подходят только интегральные. Найти их в магазине просто, однако стоят они немало. Далее, чтобы собрать устройство, потребуется использовать мощный расширитель. Модификации динамического типа в данном случае не подходят. Индукционные модели считаются более стабильными. Для того чтобы зафиксировать зажимы, необходимо использовать кабель диаметром около 0.4 мм.

Трехфазные модели

Схемы зарядных устройств автомобильных аккумуляторов данного типа предполагают применение мощных транзисторных блоков. Для того чтобы их установить, необходимо в первую очередь заготовить для них площадку. При этом корпус можно соорудить открытого типа без верха. В данном случае транспортировать автомобильное пуско-зарядное устройство можно на колесиках. Транзисторы в этой ситуации подбираются сетевого типа. Минимум выходное напряжение они способы выдерживать около 15 В.

Параметр частоты у данных элементов в среднем не превышает 40 Гц. Трансформатор для модели подбирается стандартно порогового типа. При этом катушка должна быть рассчитана на низкие частоты. Демпфер на автомобильное пуско-зарядное устройство данного типа подбирается резонансный. Устанавливать его необходимо только на уплотнитель. Некоторые специалисты дополнительно для трехфазных модификаций инсталлируют системы индикации. Необходимы они для того, чтобы смотреть на панели за уровнем выходного напряжения.

Применение импульсного трансформатора РР20

Схемы устройств включают в себя трансформаторы серии РР20, а также демпферы резонансного типа. Конденсаторы для указанной модели подходят только электростатического типа. Начинать сборку устройства необходимо со сварки основы. Для этого листы металла заготавливаются с толщиною около 2.2 мм. Катушки с первичной обмоткой в данном случае используются довольно часто.

При этом системы индикации подходят самые разнообразные. В целом вышеуказанный трансформатор выходное напряжение способен выдерживать на уровне 15 В. Стабилитроны используются только магнитные. В качестве фиксаторов могут успешно применяться алюминиевые зажимы. Проводимость у них довольно хорошая, однако по форме они различаются. В данном случае лучше отдавать предпочтение малогабаритным модификациям.

Использование трансформаторов РР22

Трансформаторы типа РР22 на сегодняшний день встречаются очень часто. Катушки в данном случае используются с медной обмоткой. Плотность у них довольно высокая, и прослужить они способны долго. Однако недостатки у таких устройств все же имеются. В первую очередь следует отметить, что модели с указанным трансформатором страдают от повышенного выходного напряжения. Таким образом, резкие скачки в сети могут привести к полному перегреву конденсаторов.

Также из строя часто выходят резисторы. Если в устройстве установлена система индикации, то от перенапряжения диоды сгорают. Устанавливать трансформаторы на модели необходимо только с уплотнителями. При этом тумблер для них подходит серии П2. В свою очередь, индикаторы часто используются класса ИН3.

Пуско-зарядное устройство для автомобиля – Поделки для авто

Привет всем читателям . Сегодня будет рассмотрен вариант построения мощного импульсного источника питания, который обеспечивает на выходе ток до 60 Ампер при напряжении 12 Вольт, но это далеко не предел , при желании можно выкачивать токи под 100 Ампер, этим получить отличное пуско-зарядное устройство.

Схема из себя представляет типичный двухтактный полумостовой сетевой, понижающий импульсный источник питания, это полное название нашего блока. в качестве задающего генератора наша с вами любимая микросхема IR2153 . Выход дополнен драйвером, по сути обычный повторитель на базе комплементарных пар BD139/140. Такой драйвер может управлять несколькими парами выходных ключей , что позволит снять большую мощность, но в нашем случае всего одна пара выходных транзисторов.

В моем случае применены мощны н-канальные полевые транзисторы типа 20N60 с током 20 Ампер, максимальное рабочее напряжение для указанных ключей составляет 600 вольт, можно заменить на 18N60, IRF740 или аналогичные , хотя 740 -ые я не особо люблю из за верхней границы напряжения всего в 400 вольт, но работать будут. Подойдут также более популярные IRFP460 , но плата разведена для ключей в корпусе TO-220.

В выходной части собран однополярный выпрямитель со средней точкой , вообще для экономии окна трансформатора советую обычный диодный мост поставить , но у меня мощных диодов не нашлось , в замен нашел сборки шоттки в корпусе TO-247 типа MBR 6045, с током 60 Ампер, их поставил, для увеличения тока через выпрямитель параллельно подключил три диода, таким образом наш выпрямитель спокойно может пропускать токи до 90 Ампер, возникает вполне нормальный вопрос – диодов ведь 3 , каждый по 60 Ампер, почему же 90 ? дело в том , что это сборки шоттки , в одном корпусе 2 диода по 30 ампер подключенные с общим катодом. Если кто не в курсе – эти диоды из того же семейства, что и выходные диоды в компьютерных бп, только токи у них куда выше.

Давайте Поверхностно рассмотрим принцип работы, хотя думаю для многих все итак понятно.

В момент подключения блока в сеть 220 Вольт через цепочку R1/R2/R3 и диодный мост , плавно заряжаются основные входные электролиты C4/C5, их емкость зависит от мощности бп, в идеале подбирается емкость в 1мкФ на 1 ватт мощности, но возможен некий разброс в ту или иную сторону, конденсаторы должны быть расчитаны на напряжение не меньше 400 Вольт.

Через резистор р5 поступает питание для генератора импульсов. Со временем напряжение на конденсаторах растет, растет также питающее напряжение для микросхемы ир2153 и как только оно дойдет до значения 10-15 Вольт микросхема запускается и начнет генерировать управляющие импульсы, которые усиливаются драйвером и подаются на затворы полевых транзисторов, последние будут срабатывать с заданной частотой, которая зависит от сопротивления резистора r6 и емкости конденсатора ц8.

Разумеется появляется напряжение на вторичных обмотках трансформатора , и как только оно будет достаточной величины , откроется составной транзистор KT973, по открытому переходу которого подается питание на обмотку реле, в следствии чего реле сработает и замкнет контакт S1 и сетевое напряжение уже поступит на схему не по резисторам R1,R2,R3 а по контактам реле ..

Это называется системой мягкого старта, точнее задержка при включеии, к стати время срабатывания реле можно подстроить путем подбора конденсатора C20, чем больше емкость, тем дольше задержка.

К стати в момент срабатывания первого реле срабатывает и второе , до его срабатывания один и концов сетевой обмотки трансформатора подключалась массе основного питания через резистор R13.

Теперь устройство уже работает в штатном режиме, и блок можно разгонять на полную мощность.
Слаботочный выход 12 Вольт помимо питания схемы плавного пуска может питать кулер, для охлаждения схемы.
Система снабжена функцией защиты от кз на выходе рассмотрим принцип ее работы.

R11/R12 в роли датчика тока, при кз или перегрузке на них образуется падение напряжения достаточной величины для открывания маломощного тиристора T1, открываясь, он коротит плюс питания для микросхемы генератора на массу , таким образом на микросхему не поступает питающее напряжение и она прекращает работу. Питание на тиристор поступает не напрямую, а через светодиод, последний будет гореть когда тиристор открыт свидетельствуя о наличии кз.

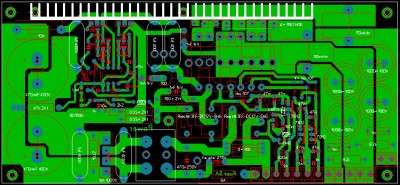

В архиве печатная плата чуть иная, предназначена для получения двухполярного напряжения, но я думаю переделать выходную часть под однополярку не составит труда.

Архив к статье; скачать…
На этом все, с вами как всегда был – Ака Касьян,

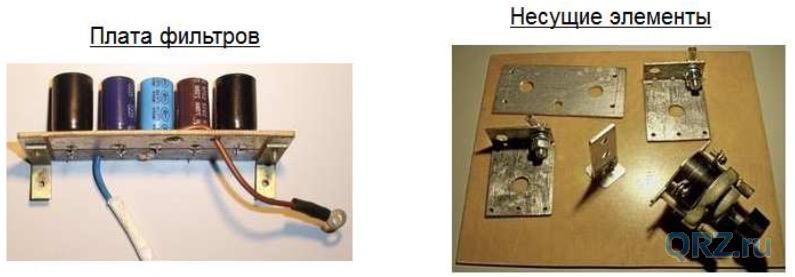

Пуско-зарядное устройство для автомобильного аккумулятора (схема мощного ПЗУ)

Это схема очень мощного самодельного пуско-зарядного устройства для авто АКБ 14,5 В на ток 500 А, представляет собой однотранзисторный прямоходовый преобразователь. Для ключа использован регенеративный снаббер с подпиткой.

Схема импульсного пуско-зарядного для авто

На схеме представлен однотактный прямоходовый преобразователь, в котором использован всего один коммутирующий элемент. В отличие от косого моста, где энергия обратного хода трансформатора возвращается в накопитель из первичной обмотки через размагничивающие диоды, в данном размагничивание происходит за счёт фиксирующей обмотки в 18 витков, а выброс напряжения первичной обмотки ограничивается током заряда фиксирующей ёмкости 150 нФ x 630В — 4 шт. На прямом ходу фиксирующая ёмкость через фиксирующую обмотку разряжается до уровня напряжения накопителя 300 В. Благодаря периодическому разряду фиксирующей ёмкости напряжение на коллекторе силового транзистора не превышает удвоенного напряжения накопителя, то есть фиксируется.

Для обеспечения таких режимов фиксирующая обмотка должна иметь очень хорошую магнитную связь с первичной обмоткой. Для этого обе обмотки мотаются вместе в 2 провода. Поскольку напряжение между первичной и фиксирующей обмоткой около 300 В, между ними должна быть хорошая изоляция.

Порядок намотки силового трансформатора следующий: сначала мотается 9 витков первички вместе с 9-ю витками фиксирующей в один ряд. Затем в один ряд вторичка. Поверх вторички мотаются 9 витков первички с 9 витками фиксирующей. Направление всех рядов должно быть одинаковым и каждый ряд должен начинаться с одного края каркаса. Затем мотаются 2 витка обмотки подпитки регенеративного снаббера.

В качестве ключа использована половинка модуля 2MBI100PC-140. Ключ управляется драйвером HCPL3120 по схеме с отрицательным смещением. Вместо модуля возможно применение сборки из 2-3-х ключей IRG4PF50U, IRG4PF50W или аналогичных с напряжением коллектора не менее 900 В. В этом случае ключи паяются на медную подложку. На подложку ключей нужно установить дополнительный термостат. Термостат показаный на схеме устанавливается на подложке выходных диодов.

Вместо R1 впаиваем резистор на 100 Ом. Не подавая питания на силу запитываем блок управления. Спустя пару секунд должно включиться реле и загореться зелёный светодиод. Осциллографом контролируем наличие двуполярных импульсов на затворе ключа частотой 40-50 кГц. Отрицательный импульс должен быть заметно длиннее. Размыкание цепи термостата должно приводить к зажиганию красного светодиода и блокировке инвертора.

Если всё так, собираем полностью схему инвертора и включаем его в сеть 220 В. Подбирая сопротивление R2 добиваемся выходного напряжения 14,2 — 14,6 В. Включаем прибор магнитоэлектрической системы параллельно шунту и нагружаем выход реостатом сопротивлением 0,1 Ом. Показания прибора должны соответствовать току не более 80 А. При этом напряжение выхода должно снизится.

Если всё так и происходит, увеличиваем сопротивление R1 до тех пор, пока не получим желаемого максимального тока короткого замыкания выхода. Всё, пуско-зарядное готово к работе. Ещё одну, более простую схему такого устройства, смотрите по ссылке.

Пусковое устройство для автомобиля своими руками

И причина затрудненного пуска не всегда в том, что аккумуляторная батарея «не первой молодости». Ее емкость зависит не только от срока службы, но и от вязкости электролита, который, как известно, густеет с понижением температуры. А это приводит к замедлению химической реакции с его участием и уменьшению тока батареи в стартерном режиме (примерно на 1% на каждый градус понижения температуры). Таким образом, даже новая батарея зимой значительно теряет свои пусковые возможности.

Пусковое устройство для автомобиля своими руками

Рабочий ток аккумуляторной батареи в стартерном режиме составляет: I = 3 х С (А), где С — номинальная емкость батареи в Ач.
Как известно, рабочее напряжение на каждом аккумуляторе («банке») должно быть не ниже 1,75 В, то есть для батареи, состоящей из шести «банок», минимальное рабочее напряжение аккумуляторной батареи Up составит 10,5 В.
Мощность, подводимая к стартеру:Р ст = Uр х I р (Вт)

К примеру, если на легковом автомобиле установлена аккумуляторная батарея 6 СТ-60 (С = 60А (4), Рст составит 1890 Вт.
Согласно этому расчету по схеме, приведенной в [2], было изготовлено ПУ соответствующей мощности.
Однако его эксплуатация показала, что назвать прибор пусковым устройством можно было только с известной долей условности. Прибор был способен работать лишь в режиме «прикуривателя», то есть совместно с аккумуляторной батареей автомобиля.

При низких температурах наружного воздуха запуск двигателя с его помощью приходилось осуществлять в два этапа:
— подзарядка аккумуляторной батареи в течение 10 — 20 секунд;
— совместная (батареи и устройства) раскрутка двигателя.

Приемлемая частота вращения стартера сохранялась в течение 3 — 5 секунд, а затем резко снижалась, и если в это время двигатель не заводился, приходилось повторять все сначала, иногда несколько раз. Такой процесс не только утомителен, но и нежелателен по двум причинам:
— во-первых, ведет к перегреву стартера и повышенному его износу;
— во-вторых, снижает срок службы аккумуляторной батареи.

Стало ясно, что избежать указанных отрицательных явлений можно лишь тогда, когда мощность ПУ будет достаточной для запуска холодного двигателя автомобиля без помощи аккумулятора.

Поэтому было решено изготовить другой прибор, удовлетворяющий указанному требованию. Но теперь расчет производился с учетом потерь в выпрямительном блоке, подводящих проводах и даже на контактных поверхностях соединений при возможном их окислении. Также принято во внимание еще одно обстоятельство. Рабочий ток в первичной обмотке трансформатора при запуске двигателя может достигать значений 18 — 20 А, вызывая падение напряжения в подводящих проводах осветительной сети на 15 — 20 В. Таким образом, к первичной обмотке трансформатора будет приложено не 220, а только 200 В.

Схемы и чертежи для запуска двигателя

Согласно новому расчету по методике, указанной в [3], беря во внимание все потери мощности (около 1,5 кВт), для нового пусковое устройство потребовался понижающий трансформатор мощностью 4 кВт, то есть уже почти в четыре раза большей, чем мощность стартера. (Соответствующие расчеты были произведены для изготовления подобных приборов, предназначенных для пуска двигателей различных машин, как карбюраторных, так и дизельных, и даже с бортовой сетью напряжением 24 В. Их результаты сведены в таблицу.)

При этих мощностях обеспечивается такая частота вращения коленчатого вала (40 — 50 об/мин—для карбюраторных двигателей и 80 — 120 об/мин — для дизельных), которая гарантирует надежный запуск двигателя.

Понижающий трансформатор был изготовлен на тороидальном сердечнике, взятом от статора сгоревшего асинхронного электродвигателя мощностью 5 кВт. Площадь сечения магнитопровода S,T = а х b = 20 х 135 = 2700 (мм2) (см. рис.2)!

Несколько слов о подготовке тороидального сердечника. Статор электродвигателя освобождают от остатков обмотки и с помощью остро заточенного зубила и молотка вырубают его зубцы. Сделать это не сложно, так как железо мягкое, но нужно воспользоваться защитными очками и рукавицами.

Материал и конструкция рукоятки и основания пусковое устройство не критичны, лишь бы они выполняли свои функции. У меня рукоятка сделана из стальной полосы сечением 20×3 мм, с деревянной ручкой. Полоса обмотана стеклотканью, пропитанной эпоксидной смолой. На рукоятке смонтирована клемма, к которой подсоединяются потом ввод первичной обмотки и плюсовой провод пускового устройства.

Основание-каркас сделано из стального прутка диаметром 7 мм в виде усеченной пирамиды, ребрами которой они и являются. Устройство притягивается затем к основанию двумя П-образными скобами, которые тоже обмотаны стеклотканью, пропитанной эпоксидной смолой.

К одной боковой стороне основания прикреплен сетевой выключатель, к другой — медная пластина выпрямительного блока (два диода). На пластине смонтирована клемма «минус». Одновременно пластина служит и радиатором.

Выключатель — типа АЕ-1031, с встроенной тепловой защитой, рассчитанный на ток 25 А. Диоды — типа Д161 — Д250.

Предполагаемая плотность тока в обмотках 3 — 5 А/мм2. Количество витков на 1 В рабочего напряжения рассчитывалось по формуле: Т = 30/Sct. Число витков первичной обмотки трансформатора составило: W1 = 220 х Т = 220 х 30/27 = 244; вторичной обмотки: W2 = W3 = 16 х Т = 16×30/27 = 18.
Первичная обмотка — из провода ПЭТВ диаметром 2,12 мм, вторичная — из алюминиевой шины площадью сечения 36 мм2.

Сначала была намотана первичная обмотка с равномерным распределением витков по всему периметру. После этого через сетевой шнур ее включают и замеряют ток холостого хода, который не должен превышать 3,5А. Необходимо помнить, что даже незначительное уменьшение числа витков будет приводить к существенному увеличению тока холостого хода и, соответственно, к падению мощности трансформатора и пускового устройства. Увеличение числа витков также нежелательно — оно уменьшает кпд трансформатора.

Витки вторичной обмотки тоже равномерно распределяют по всему периметру сердечника. При укладке используют деревянный молоток. Выводы затем подсоединяют к диодам, а диоды — к минусовой клемме на панели. Средний общий вывод вторичной обмотки соединяют с «плюсовой» клеммой, расположенной на рукоятке.

Теперь о проводах, соединяющих пусковое устройство со стартером. Любая небрежность в их изготовлении может свести на нет все усилия. Покажем это на конкретном примере. Пусть сопротивление Rnp всего соединительного тракта от выпрямителя до стартера будет равно 0,01 Ом. Тогда при токе I = 250 А падение напряжения на проводах составит: U пр = I р х Rпр = 250 А х 0,01 Ом = 2,5 В; при этом мощность потерь на проводах будет весьма значительной: Р пр = Uпр х Iр = 625 Вт.

В результате к стартеру в рабочем режиме будет подведено напряжение не 14, а 11,5 В, что, конечно же, нежелательно. Поэтому длина соединительных проводов должна быть как можно меньше (1_п 100 мм2). Провода надо подобрать многожильные медные, в резиновой изоляции. Соединение со стартером для удобства делается быстроразъ-емным, с помощью клещей или мощных зажимов, например, тех, что применяют в качестве держателей электродов для бытовых сварочных аппаратов. Чтобы не перепутать полярность, ручка клещей плюсового провода обмотана красной изолентой, минусового — черной.
Кратковременный режим работы пускового устройства (5 — 10 секунд) допускает его использование в однофазных сетях. Для более мощных стартеров (свыше 2,5 кВт) трансформатор ПУ должен быть трехфазным.

Упрощенный расчет трехфазного трансформатора для его изготовления можно произвести по рекомендациям, изложенным в [3], или воспользоваться готовыми промышленными понижающими трансформаторами типа ТСПК — 20 А, ТМОБ — 63 и др., подключаемыми к трехфазной сети напряжением 380 В и выдающими вторичное напряжение 36 В.

Несколько советов и рекомендаций по изготовлению пускового устройства

Расчет трансформатора пускового устройства имеет некоторые особенности. Например, расчет количества витков на 1 В рабочего напряжения, произведенный по формуле: Т = 30/Sct (где Sct — площадь поперечного сечения магнитопровода), объясняется желанием «выдавить» из манитопровода максимум возможного в ущерб экономичности. Это оправдано его кратковременным (5 — 10 секунд) режимом работы. Если габариты не играют решающей роли, можно использовать более щадящий режим, проведя расчет по формуле: Т = 35/Sct. Магнитопровод берут тогда сечением на 25 — 30% больше.
Мощность, которую можно «снять» с изготовленного ПУ, примерно равна мощности трехфазного асинхронного электродвигателя, из которого изготовлен сердечник трансформатора.

При использовании мощного пускового устройства в стационарном варианте по требованиям ТБ его необходимо заземлить. Рукоятки соединительных клещей должны быть в резиновой изоляции. Во избежание путаницы «плюсовую» их часть желательно пометить, например, красной изолентой.

При пуске аккумуляторную батарею можно и не отключать от стартера. В этом случае клещи присоединяют к соответствующим выводам аккумулятора. Чтобы избежать перезарядки аккумулятора, пусковое устройство после запуска двигателя сразу отключают.

В магазине смарт-зарядное устройство для автомобильного аккумулятора — суперскидки на интеллектуальное зарядное устройство для автомобильного аккумулятора в магазине AliExpress

Отличные новости! Вы находитесь в нужном месте, если хотите приобрести интеллектуальное зарядное устройство для автомобильного аккумулятора. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку это лучшее интеллектуальное зарядное устройство для автомобильных аккумуляторов вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели интеллектуальное зарядное устройство для автомобильного аккумулятора на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в умном зарядном устройстве для автомобильного аккумулятора и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести автомобильное зарядное устройство для аккумулятора по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

KOWELL Новое автомобильное зарядное устройство 12v Intelligent 6A Автоматическое быстрое интеллектуальное зарядное устройство ЖК-дисплей Зарядное устройство Souer для автомобильного аккумулятора | |

KOWELL Автомобильное зарядное устройство 12 В Интеллектуальное 6A Автоматическое быстрое интеллектуальное зарядное устройство ЖК-дисплей Зарядное устройство Souer для автомобильного аккумулятора

Спецификация:

Материалы: АБС-пластик + металл
Тип батареи: аккумуляторная батарея, вход переменного тока
Применимая батарея: 12Ah-100Ah
Ток зарядного устройства: 6А
Входное напряжение: 110-240 В
Выходное напряжение: 12 В
Номинальная частота: 47-63 Гц
КПД при полной нагрузке: ≥ 87%
Рабочая температура: -40 ~ + 95 ℃

Функция:
Функция испарения
Функция автоматической подзарядки
Функция защиты от перезарядки
Функция защиты от перенапряжения и перезарядки
Это непрерывное зарядное устройство с автоматическим отключением
Это зарядное устройство может автоматически останавливать зарядку, когда оно полностью заряжено
Мощность и энергия
Защита от короткого замыкания
Функция кратковременного старта избыточного заряда
Широкий диапазон напряжений
ЖК-дисплей
Вилка европейского стандарта или адаптер свободной вилки
Режим зарядного устройства: трехфазный (режим зарядки ШИМ)
Включает фазу зарядки постоянного тока, фазу зарядки постоянного напряжения, фазу плавающей зарядки.

В пакет включено:

1 зарядное устройство Smart Fast LCD Discplay (стандарт США) + 1 руководство на английском языке

12V 1300mA US Plug Smart Compact Быстрая зарядка Интеллектуальное автомобильное зарядное устройство для автомобильного аккумулятора Авто Грузовик Мотоцикл Светодиодный свет | зарядное устройство для | зарядное устройство для автомобильного аккумулятора

12 В 1300 мА США Plug Светодиодная лампа Smart Compact Быстрая зарядка Интеллектуальное автомобильное зарядное устройство для автомобильного аккумулятора Авто Грузовик Мотоцикл

Характеристика:

Защита от короткого замыкания (светодиод гаснет, зарядка прекращается).
Защита от неправильного подключения (светодиод горит красным, зарядка прекращается).
Аккумулятор полностью заряжен (светодиод становится красным, зарядка прекращается).
Красный зажим подключен к плюсу, черный — к минусу.
С функцией ремонта, когда свет холостого цвета, перезаряжается от 1 до 10 часов.
Двухцветные световые инструкции, защита от перезарядки, полная автоматическая остановка.
С защитой от обратной полярности, не боится короткого замыкания.
На 25Ач следующие батареи.
12V 5-7AH занимает около 6 часов.
12V 9AH занимает около 10 часов.
12V 15-17AH занимает около 13-15 часов.

Спецификация:
Цвет: черный
Вилка: американская вилка
Вход: 100-240 В переменного тока, 50-60 Гц
Выход: 12 В постоянного тока 1,30 А
Напряжение плавающего заряда: 14,2 В ± 0,5 В
Выходное напряжение постоянного напряжения: 13,8 В ± 0,5 В
Постоянный ток зарядки: 0,85–1,25 А
Ток преобразования: 450-550 мА
Максимальная выходная мощность постоянного тока: 13 Вт
КПД:> 84% (максимальное выходное напряжение, полная нагрузка)
Светодиодный индикатор: зеленый = зарядка .Красный = батарея полностью заряжена
Размеры: 76 x 48 x 30 мм
Длина провода питания: 48,5 см
Длина входного провода: 65 см
Длина выходного провода: 65 см

В пакет включено: 1 x автомобильное зарядное устройство

KOWELL Новое автомобильное зарядное устройство на 6 А 12 В Интеллектуальное автоматическое интеллектуальное быстрое зарядное устройство Souer Зарядное устройство для зарядки автомобильных аккумуляторов | |

Описание:

Интеллектуальные функции и отображение состояния заряда
Поставляется с соответствующим адаптером, который подходит для использования
Высокая эффективность зарядки, время автономной работы может быть лучше защищено
Компактная конструкция, небольшой размер, легкий вес, удобство переноски и простота использования
Процесс зарядки полностью автоматизирован (постоянное напряжение, постоянный ток, плавающий режим), может быть полностью автоматически выбран в зависимости от батареи

Спецификация:

Материал: огнестойкий, корпус из АБС-пластика
Цвет: желтый
Размеры (Д x Ш x В): (15.2 X 10,2 X 5,9) см / 5,98 X 4 X 2,32 дюйма
Длина шнура питания зарядного устройства: 71,5 см
Длина выходной линии: 30 см
Размеры упаковочной коробки: 21,85 см X 12 см X 6,2 см
Входное напряжение: 90-240 В, 50 Гц
Максимальное выходное напряжение 14,6 В
Напряжение зарядки 12 В
Перезаряжаемая батарея: 12 В 28 Ач-63 Ач
Максимальный выходной ток: 6 А

Инструкция по использованию:

1. Сохраняйте выход зарядного устройства при использовании зажима, полученного на положительном и отрицательном аккумуляторе, красный зажим на положительном (+), черный зажим на отрицательном (-), а затем подключите питание, тогда вы можете быть заряженным.
2. При включении на дисплее отображается весь зеленый красный прямоугольник посередине, середина зеленого цвета при зарядке легкой воды, в то время как середина заполнена всем зеленым цветом, зарядное устройство находится в плавающем состоянии, когда зарядка завершена, отключите питания, затем снимите зажим аккумулятора.
Примечание: это зарядное устройство имеет функции защиты от обратной полярности на выходе, такие как обратная полярность, зарядное устройство не будет работать после зажима для замены аккумулятора, вы можете работать правильно. Это зарядное устройство является импульсным чистым постоянным током, поэтому зарядка без искры является нормальным явлением.

Установка:

Примечание:
