Проектор на лобовое стекло (HUD проектор)

«Будущее наступило!» — именно так можно охарактеризовать инновационные устройства, именуемые проекторами на лобовое стекло автомобиля.

Оглавление

Появление систем Head-up Display (HUD)
Принцип работы HUD-систем
AR-HUD — развитие HUD-систем
Перегрузка информацией
Видео «Автомобильный проектор лобового стекла HUD»

Многие автовладельцы уже успели по достоинству оценить все его преимущества и поняли, что это куда удобнее, чем следить за скоростью движения, смотря на спидометр. Мало кто знает, но указанна технология доступна не только владельцам новых авто премиум-класса, при желании ее можно интегрировать на любую машину, в том числе и на грузовую.

Появление систем Head-up Display (HUD)

Работа проектора на лобовое стекло базируется на технологии, обеспечивающей возможность отображения данных с бортового компьютера транспортного средства.

Ее работа основана на проекционном экране, представляющем собой так называемую пластину-наклейку. Называется все это дело Head up display, что в переводе на «великий и могучий» обозначает «экран для поднятой головы».

Впервые HUD-проекторы стали использовать в авиации, причем, они там уже давно не являются диковинкой, а используются как штатное устройство, без которого эксплуатация воздушного судна была бы невозможной. Однако несколько лет назад функцию впервые начали внедрять в автомобили, и ее спрос там стал неожиданно высоким.

Относительно удобства проекторов скорости на лобовое стекло до сих пор ведутся острые дискуссии, так как есть мнение, что они отвлекают водителя от дороги и могут стать предметом повышенного интереса сотрудников ДПС. Но многие автопроизводители внедряют технологию с завода, это значит, что она прошла все необходимые проверки и является полностью безопасной.

Важно
Для соответствия стандартам безопасности перечень данных, которые может отображать GPS HUD проектор на ветровое стекло ТС, ограничен, это только информация о состоянии мотора, скорости движения, а также навигация, слепые зоны в зеркалах заднего вида и функция круиз-контроля.

Говоря иными словами, кино во время езды посмотреть не удастся.

В автомобиле впервые проекцию установили в 1988 году, первопроходцем в этом деле стала компания General Motors. Изначально экран был черно-белым, до цветного дело дошло лишь спустя десятилетие. В 2003 году немецкий автогигант BMW стал реализовывать систему в качестве штатной, но доступна она была лишь на авто премиум-сегмента.

С годами появилась возможность установки HUD-проектора на лобовое стекло в любой автомобиль, независимо от категории, к которой транспортное средство относится. Сегодня реализовать эту функцию можно опционально, на современном рынке представлена масса вариантов создания проекции.

Принцип работы HUD-систем

С точки зрения конструкции система состоит из двух деталей – непосредственно проектора и пленки, на которую транслируются требуемые сведения. Данные, предназначенные для отображения, получаются либо со спутника, либо с установленного «на борту» любой современной машины компьютера. Оборудование может интегрироваться в конструкцию ТС с завода, а может монтироваться впоследствии в специализированных сервисных центрах.

Технология достаточно проста. Информация с блока OBD поступает на электронный блок, где она обрабатывается и передается в виде изображения на светоотражающее полотно, откуда проецируется или на «лобовуху», или на выдвижной экран. Более «продвинутые» системы дополнены датчиками, издающими голосовые или визуальные предупреждения об опасности либо о возникновении неполадок в работе какой-нибудь системы авто.

После популяризации технологии и ее массового внедрения в конструкцию автомобиля на рынке стали появляться так называемые эрзацы. Это специальное оборудование, которое, интегрируясь с электроникой машины, выполняет полный спектр функций проектора.

Разработчики же, в свою очередь, создают программы, после установки которых на обычный смартфон можно получить проектор спидометра на лобовое стекло или же отображение на нем любой требуемой информации. Справедливости ради, стоит отметить, что качество такой картинки оставляет желать лучшего, а при ярком солнечном свете она и вовсе становится незаметной.

AR-HUD — развитие HUD-систем

Развитие HUD-технологии продолжается и сегодня, связано оно с технологией дополненной реальности – AR HUD. Это значит, что в процесс включается штатная электроника транспортного средства, способная распознавать окружающие элементы (такие как дорожные знаки, разметка и пр.), анализировать их и выводить на ветровое стекло рекомендации относительно желаемых действий водителя.

Эксперты утверждают, что в будущем системы смогут взаимодействовать с сервисами общения между транспортными средствами, а также с дорожной инфраструктурой.

Системы, именуемые AR-HUD, характеризуются способностью интегрировать с получаемыми от OBD-данными оперативную информацию о том, что происходит на дороге в конкретный момент времени.

Сегодня зеркальная технология по праву считается устаревшей, ей на смену пришла голограмма с применением оптических волноводов, где в качестве источника света используются лазерные лучи или светодиодные лампы. Стоит все это недешево, зато проектор нового поколения весьма компактен и при этом выдает картинку любого размера, хоть на все лобовое стекло.

Перегрузка информацией

Справедливости ради, необходимо затронуть такой момент, как необходимость соблюдения чувства меры. Дело в том, что многие автовладельцы, установившие систему на свой автомобиль, используют проектор на лобовое стекло с навигатором, данными о скорости, информацией о работе системы климат-контроля и пр. В итоге на импровизированном «экране» оказывается слишком много информации, и это приводит к рассеиванию внимания водителя.

Недавно ученые провели исследование, в результате которого выяснилось, что если визуальной информации поступает слишком много, не менее, чем в 10 процентах случаев человек пропустит важные данные или воспримет их в искаженном виде.

Заключение

Проекторы на лобовое стекло – удобное изобретение, но использовать его необдуманно нельзя ни в коем случае. Технология позиционируется исключительно как вспомогательная система, обеспечивающая безопасность движения.

Устанавливать ее, забавы ради, не рекомендуется, ведь избыток информации будет отвлекать водителя, что чревато возникновением аварийной ситуации.

Автомобильный проектор лобового стекла HUD

Поиск запроса «проектор на лобовое стекло грузовика» по информационным материалам и форуму

Лучшие Проекторы на лобовое стекло в 2022 году

Автомобильные бортовые компьютеры

1 Лучший BROM / Проекция скорости на лобовое стекло для автомобиля C100 (HUD) OBD2

Сравнить цены Подробнее

4. 8 / 1 отзыв(а)

цвет товара: черный
дисплей: графический
установка: на приборную панель
OBD-II

Сравнить цены
Подробнее

2 HUD проектор на лобовое стекло автомобиля WiiYii HUD M8 OBD II

Сравнить цены Подробнее

4.7 / 2 отзыв(а)

цвет товара: черный
дисплей: графический
установка: на приборную панель
OBD-II

Сравнить цены
Подробнее

3 HUD проектор на лобовое стекло автомобиля WiiYii HUD GPS A2

Сравнить цены Подробнее

цвет товара: черный
дисплей: графический
установка: на приборную панель
прикуриватель

Сравнить цены

Подробнее

4 Дисплей проекционный HUD, проектор скорости (спидометр) на лобовое стекло (ALAA003)

Сравнить цены Подробнее

цвет товара: черный
OBD-II

Сравнить цены
Подробнее

5 HUD проектор скорости на лобовое стекло автомобиля CarDisplay Q7

Сравнить цены Подробнее

Сравнить цены
Подробнее

6 Дешевый HUD проектор скорости на лобовое стекло автомобиля Profit HDS-300

Сравнить цены Подробнее

3. 7 / 1 отзыв(а)

дисплей: Проекционный дисплей
установка: на приборную панель
OBD-II

Сравнить цены
Подробнее

7 HUD дисплей проектор на лобовое стекло X6

Сравнить цены Подробнее

Сравнить цены
Подробнее

Вам может понравиться

Лучшие Маршрутные компьютеры

Лучшие Бортовые компьютеры ОРИОН

Лучшие Бортовые компьютеры для Ford

Лучшие Бортовые компьютеры

Лучшие Бортовые компьютеры Airline

Лучшие Бортовые компьютеры Вася диагност

Лучшие Бортовые компьютеры Вымпел

Лучшие Бортовые компьютеры для LADA

Лучшие Маршрутные компьютеры для LADA

Лучшие Бортовые компьютеры для Renault

Проекторы на лобовое стекло в Украине.

Цены на проекторы на лобовое стекло на Prom.ua

Проектор приборной панели на лобовое стекло OBD2 HUD M8 3.5″ RT

Доставка по Украине

2 452.33 грн

1 226.17 грн

Купить

Проектор приборной панели на лобовое стекло OBD2 HUD W02 5.5″ RT

Доставка по Украине

2 930.39 грн

1 465.20 грн

Купить

Проектор приборной панели на лобовое стекло OBD2 HUD M8 3.5″ DL

Доставка по Украине

2 355.32 грн

1 177.66 грн

Купить

Интернет-магазин Delery

Проектор приборной панели на лобовое стекло OBD2 HUD M8 3.5″ SP

Доставка по Украине

2 383.30 грн

1 191.65 грн

Купить

Shoppes

Проектор приборной панели на лобовое стекло OBD2 HUD W02 5.5″ SP

Доставка по Украине

2 838.04 грн

1 419.02 грн

Купить

Shoppes

Проектор приборной панели на лобовое стекло OBD2 HUD M8 3.5″ GB

Доставка по Украине

2 478.92 грн

1 239.46 грн

Купить

Global — магазин хороших покупок!

Проектор приборной панели на лобовое стекло OBD2 HUD W02 5. 5″ GB

Доставка по Украине

2 956.98 грн

1 478.49 грн

Купить

Global — магазин хороших покупок!

Проектор приборной панели на лобовое стекло OBD2 HUD W02 5.5″

На складе в г. Ровно

Доставка по Украине

1 220 грн

Купить

PROMRV

Проектор приборной панели на лобовое стекло OBD2 HUD M8 3.5″

На складе в г. Ровно

Доставка по Украине

1 015 грн

Купить

PROMRV

Проектор приборной панели на лобовое стекло Akarui, автосканер для автомобиля

На складе

Доставка по Украине

2 199 грн

Купить

Интернет-магазин Vkoshyku

Проектор приборной панели на лобовое стекло OBD2 HUD 5.5

Заканчивается

Доставка по Украине

1 208 — 1 255 грн

от 4 продавцов

1 440 грн

1 255 грн

Купить

MegaMag

Проектор приборной панели на лобовое стекло MHZ OBD2 HUD 5. 5

Заканчивается

Доставка по Украине

1 440 грн

1 255 грн

Купить

Мегатуризм

Проектор приборной панели на лобовое стекло OBD2 HUD M8 3.5″

На складе

Доставка по Украине

1 015 — 1 106 грн

от 10 продавцов

1 015 грн

Купить

Saga Market

Проектор приборной панели на лобовое стекло OBD2 HUD 5.5″

На складе

Доставка по Украине

по 1 220 грн

от 3 продавцов

1 220 грн

Купить

Saga Market

Проектор приборной панели на лобовое стекло Akarui (Арт. 7260-0001)

На складе в г. Киев

Доставка по Украине

1 979 — 2 199 грн

от 3 продавцов

2 199 грн

Купить

Wellamart

Смотрите также

Проектор приборной панели на лобовое стекло HUD A200

Доставка по Украине

2 860 грн

Купить

Интернет-магазин «AvtoSmart»

Проектор приборной панели на лобовое стекло OBD2 HUD W02 5. 5″

На складе в г. Ровно

Доставка по Украине

1 220 грн

Купить

KRONS интернет- магазин

Проектор приборной панели на лобовое стекло Akarui

На складе в г. Киев

Доставка по Украине

2 133.03 — 2 199 грн

от 5 продавцов

2 199 грн

2 133.03 грн

Купить

Интернет магазин ТОРГПРЕД

OBD2 HUD 3.5″ M8 проектор приборной панели на лобовое стекло

На складе в г. Ровно

Доставка по Украине

1 015 грн

Купить

Double-Shop

Проектор приборной панели на лобовое стекло OBD2 HUD M8 3.5″

На складе в г. Ровно

Доставка по Украине

1 015 грн

Купить

Магазин «Панас»

Проектор приборной панели на лобовое стекло OBD2 HUD W02 5.5″

На складе в г. Ровно

Доставка по Украине

по 1 220 грн

от 8 продавцов

1 220 грн

Купить

Магазин «Панас»

Проектор приборной панели на лобовое стекло OBD2 HUD A8 5. 5

Доставка по Украине

1 223 грн

Купить

ІНТЕРНЕТ-МАГАЗИН «Доставлено «

Проектор скорости и расхода на лобовое стекло Авто

На складе

Доставка по Украине

1 499 грн

Купить

«МайШИНА»

Проектор приборной панели на лобовое стекло OBD2 HUD M8 3.5″

На складе

Доставка по Украине

2 030 грн

1 015 грн

Купить

GoodStore | Подарки, Товары для дома и работы

Проектор приборной панели на лобовое стекло OBD2 HUD 5.5″

На складе

Доставка по Украине

2 440 грн

1 220 грн

Купить

GoodStore | Подарки, Товары для дома и работы

Проектор приборной панели на лобовое стекло OBD2 HUD 5.5

На складе

Доставка по Украине

1 220 грн

Купить

Techland

Проектор приборной панели на лобовое стекло OBD2 HUD 5.5″

На складе

Доставка по Украине

1 170 — 1 299 грн

от 10 продавцов

1 220 грн

Купить

Автотовари

Проектор приборной панели на лобовое стекло OBD2 HUD M8 3. 5″

На складе

Доставка по Украине

1 015 — 1 165 грн

от 9 продавцов

1 353 грн

1 015 грн

Купить

ТОП ПРОДАЖ | NUKLEON.com.ua

ПРОЕКТОР ПРИБОРНОЙ ПАНЕЛИ НА ЛОБОВОЕ СТЕКЛО OBD2 HUD 5.5″

Доставка по Украине

1 330 грн

Купить

«Ценовал»

Лучший лазерный HUD проектор скорости в машину на лобовое стекло для автомобилей без проекционного дисплея

Всем привет!
Из названия обзора, думаю, все поняли, что это за устройство и для чего оно нужно.
Однако для порядка расскажу чуть подробнее.
Этот гаджет, подключенный к сервисному разъему автомобиля или иначе, позволяет выводить на лобовое стекло показатели работы двигателя, скорости движения автомобиля, напряжения в бортовой сети и т.д. и т.п. в зависимости от модели. Кому интересен вопрос, приглашаю под кат.
Сказать, что HUD проекторы это ноу хау, наверное нельзя. Первые подобные устройства для авто появились в 90-х годах прошлого века. В Европе первопроходцами в этой области стала компания BMW.
Однако изначально такой способ вывода и представления информации нашел применение в военной авиации, а уже оттуда перекочевал в автомобилестроение.
Сегодня хочу представить Вашему вниманию HUD проектор iMars™ A200.

Технические характеристики и возможности:
1. Подключение к диагностическому разъему с протоколом OBDII или EUOBD;
2. Габаритные размеры: 9*5.4*1.2 см;
3. Многоцветный экран;
4.Отображаемые параметры: скорость, об/мин, температура охлаждающей жидкости, напряжение в бортовой сети;
5. Звуковая сигнализация низкого напряжения, высокой температуры охлаждающей жидкости, превышении скорости, превышение количества оборотов двигателя, усталости водителя;
6. Автоматическая и ручная регулировка яркости отображения информации;
7. Возможность ручной установки порогов сигнализаций.
8. Задержка выключения проектора после выключения зажигания.

Поставляется в аккуратной глянцевой коробке. Дизайн прозаичный, но вместе с тем привлекательный. Как вариант, на подарок будет не стыдно.

Внутри коробки в картонном бампере сам проектор, под ним кабель для соединения с разъемом автомобиля, инструкция, липкий коврик для закрепления проектора в рабочем положении в автомобиле и специальный пленочный экран.

Если в автомобиле установлено двухслойное стекло, то изображение на лобовом стекле будет двоиться. В этом случае как раз пригодится упомянутый пленочный экран. С него снимаются защитные пленки и, указанными на стикерах сторонами экран приклеивается на лобовик.

Инструкция на английском довольно объемная, но интуитивно все понятно даже без глубоких знаний языка.
Габариты – полтора спичечных коробка).

Транспортировочная пленка, как видим, присутствует.

На дальней стороне корпуса разъем для подключения шнура, с левой стороны кнопка включения/выключения и трехпозиционная кнопка изменения режимов отображения информации и установок. Нажимается вперед, назад и перпендикулярно корпусу.

Плоский, гибкий шнур длиной полтора метра. С одной стороны разъем OBDII, с другой USB mini-B.

Естественно интересно было узнать, что там внутри).
Для этого нужно снять декоративную пленку с лицевой стороны и открутить четыре мелких самореза.

Далее откручиваем пару еще более мелких саморезов и вынимаем плату.

Как видим, качество пайки и сборки платы очень даже приличное. Кроме того, теперь имеем возможность зайти на сайт производителя и ознакомиться со всем ассортиментом продукции.
Из комплектующих видим:

AT24C02N – последовательная энергонезависимая память.
MM32F103 — микропроцессор.

LM393 – сдвоенный компаратор
А1050/С — высокоскоростной CAN приемопередатчик

MP1482DS — Понижающий импульсный стабилизатор
MBI5020GP – похоже, драйвер светодиодов, но даташит найти не удалось.
Осталось установить на торпеду, подключить и посмотреть, как устройство работает.
Подключаем к сервисному разъему, включаем кнопку ВКЛ/ВЫКЛ и поворачиваем ключ зажигания.
Возникли сложности с установкой так, как его рельеф торпеды сложный и горизонтальной поверхности нет. Есть лишь узкая полоска у самого стекла, но в этом случае изображение было слишком мелким, что отвлекало внимание от дороги.

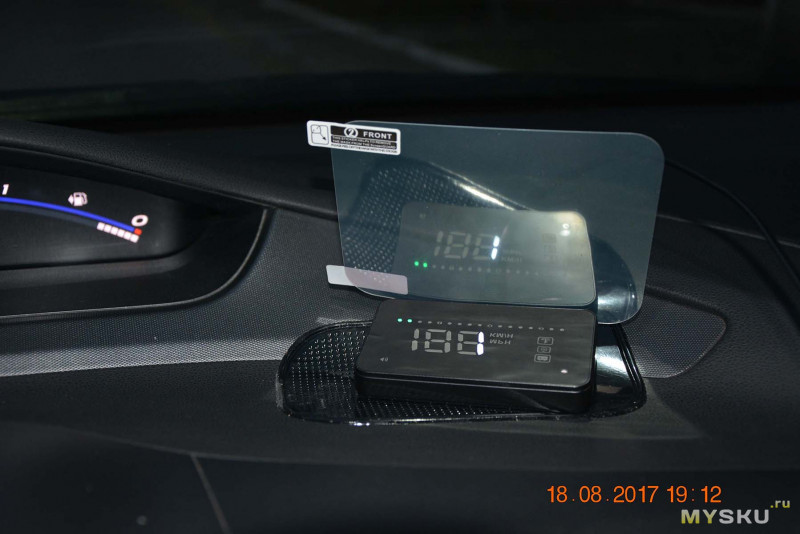

Если же разместить перед спидометром, то получалось вот так:

Кроме того, без пленки изображение двоилось. Начал экспериментировать. Опять же, чтобы цифры были более менее приемлемого размера нужно, чтобы угол наклона пленки (стекла) к проектору был побольше. В моем случае лобовиком накрыли половину моторного отсека и угол наклона стекла недостаточный для нормального отображения информации.
Пришлось зажать пленку штеккером шнура к корпусу проектора и расположить перед спидометром для проверки соответствия показаний.

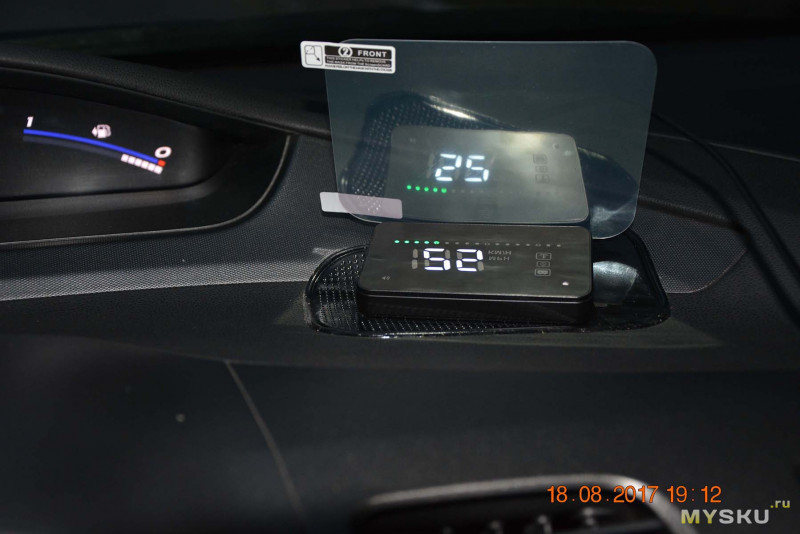

Сразу после включения взору доступны четыре вида информации: Тахометр в виде четырехцветной светодиодной шкалы снизу (на пленке) и по выбору скорость в км/ч (первый экран), температура охлаждающей жидкости (второй экран), напряжение в бортовой сети (третий экран).
В моей машине установлена автоматическая коробка передач и на тахометр смотрю редко. Поэтому сразу сравнил показания спидометров.

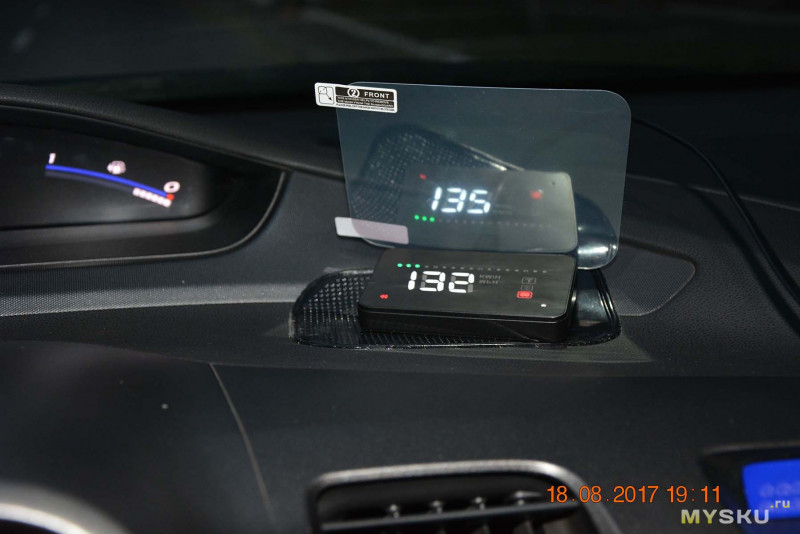

Значения совпадают. Лишь при ускорении есть некоторая инерционность проектора, буквально на секунду. В тех машинах, где спидометр стрелочный (а их большинство) это будет вовсе незаметно.
Для переключения на отображение температуры охлаждающей жидкости нужно кратко нажать трехпозиционную кнопку перпендикулярно корпусу, т.е. утопить ее.

Хотим мониторить напряжение в бортовой сети – утапливаем кнопку еще раз.

Если же на пару секунд нажать к себе, то выключим звуковые сигналы проектора. Чтобы включить снова жмем к себе на пару секунд.
Функционал проектора позволяет вводить корректировки спидометра и программировать пороги срабатывания сигнализаций.
Для этого нужно на пять секунд утопить трехпозиционную кнопку.
В целом доступно 10 установок, которые следуют последовательно друг за другом. При этом на шкале тахометра будет прибавляться по одному светящемуся светодиоду.
Первая установка — на шкале тахометра светится один светодиод, а на пленку проецируется число 107 – это корректировка показаний спидометра. Двигая кнопку от себя, к себе вносим поправку отображения скорости.

Вторая установка – тут выбираем яркость свечения светодиодов. Доступно 5 значений от 1 до 5 и автоматический режим 0.

Третья установка – задаем порог срабатывания сигнализации при достижении охлаждающей жидкостью определенной температуры. Регулируется от 50 до 150 градусов. По умолчанию установлено 120 градусов. Наверняка будет удобно зимой – установил порог 50 градусов, услышал сигнал и можно ехать.

Четвертая установка – сигнализация низкого напряжения в бортовой сети. Регулируется от 10 до 15 вольт. По умолчанию установлено 11 (отображается как 110).

Пятая установка – порог срабатывания сигнализации при превышении заданного значения оборотов двигателя. По умолчания 5000 оборотов. Регулируется от 1000 до 7500 оборотов в минуту. Установил 2500 – при достижении пищит.

Шестая установка – сигнализация превышения скорости. Регулируется от 0 до 199 км/ч. По умолчания установлено 150 км/ч. Если установить 0, то активируется трехуровневая сигнализация 50, 80, 120 км/ч. Для проверки установил 30 км/ч – пищит. Потом попробовал в городских условиях при 60 км/ч — дисциплинирует.

Седьмая установка – сигнализация времени проведенного за рулем. По умолчания установлено 4 часа. Меняется от 1 до 10 часов. Кроме семи светодиодов еще светится значок часов.

Восьмая установка – на шкале тахометра светятся восемь светодиодов и можно выбрать единицы измерения скорости – км/ч или мили/ч.
Девятая установка – задаем порог включения дисплея. Регулируется от 0 до 15 вольт.

Десятая установка – задается задержка выключения проектора. Это для тех у кого авто с дурбонаддувом и турботаймом, автоматической системой запуска/останова двигателя. Регулируется от 10 до 180 секунд. По умолчанию 10.

Для сброса всех настроек до заводских нужно на выключенном проекторе утопить трехпозиционную кнопку и включить питание. Когда все светодиоды загорятся, кнопку нужно отпустить. Сброс завершен.
Ну и последняя, и в то же время крайне полезная функция – сброс кода ошибки.
Для этого включаем проектор кнопкой ВКЛ/ВЫКЛ. Гаджет устанавливается в обычный режим отображения оборотов двигателя и, например, скорости. Потом нажимаем трехпозиционный переключатель на две секунды от себя. Начнут светиться все светодиоды, что означает сброс кодов ошибок. Еще раз нажимаем ту же кнопку и выходим из режима сброса кодом ошибок.
Честно скажу, что эту функцию проверить возможности не было. Заехал на СТО с данным вопросом, на моей машине ошибок диагностика не выявила. У меня платить за диагностику чужой машины желания не возникло, а диагностировать чужую бесплатно для эксперимента персонал СТО не захотел. У владельцев авто оплатить выявление ошибок диагностическим сканером, сброс ошибок обозреваемым гаджетом и проверку сброса диагностикой так же энтузиазма не вызвало.
В итоге, к несомненным, с моей точки зрения, плюсам отнесу:
— возможность мониторинга напряжения в бортовой сети и температуры охлаждающей жидкости. Возможно, кому-то эта информация позволит избежать дорогого ремонта;
— сигнализацию превышения заданного количества оборотов двигателя. Особенно будет полезна водителям с небольшим опытом вождения;
— сигнализацию превышения скорости, что добавит дисциплины на дороге;
— замену стрелочных показометров температуры ОЖ и спидометра на цифровой вариант;
— функцию сброса кодов ошибок.
Остальные сигнализации как приятный бонус.
К минусам отнесу, наверное, силиконовый коврик – ну, очень мягкий и липкий. Как он поведет себя при высокой температуре окружающей среды не известно, но рисковать не стал).
Эффективность установки гаджета не в последнюю очередь зависит от рельефа торпеды и угла наклона стекла. Хотя, возможно это я привык к большим цифрам своего спидометра. С другой стороны, тут к гаджету претензии не уместны, ибо каков угол наклона стекла, такова и величина изображения.
По поводу «нужен, не нужен», «колхоз» и т.д…
Тут все индивидуально. Кто-то приверженец аскетизма и дополнительных гаджетов не приемлет. Будь то проектор, камера заднего вида или парктроник. А кому то дополнительная информация о работе автомобиля и сигнализации будет полезны.
В общем, каждый решает для себя самостоятельно и сугубо индивидуально.

КУПОН НА 15% СКИДКИ ПРИ ПОКУПКЕ — 11annvauto15%

Видеоверсия обзора здесь.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Ветровое стекло HUD — специальное ветровое стекло автомобиля

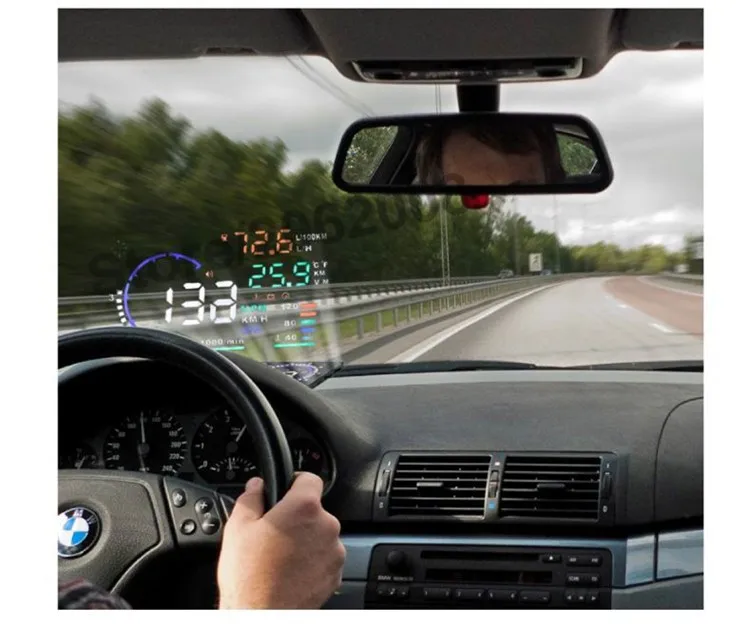

Ветровое стекло HUD — это особый тип ламинированного ветрового стекла с дополнительным поляризованным слоем для отражения изображений, проецируемых на него через специальный проектор, обычно устанавливаемый на приборной панели автомобиля. . Основная цель такого ветрового стекла — давать водителю необходимую информацию во время вождения, не отрывая взгляда от дороги.

HUD помогает водителю не отвлекаться от дороги во время вождения. Он предоставляет большую часть необходимой информации на лобовом стекле, и, следовательно, водителю не нужно смотреть вниз в поисках скорости или передачи. Некоторые системы HUD подключаются к бортовому компьютеру автомобиля. Отсюда вывод на лобовое стекло информации, связанной с двигателем автомобиля и системами безопасности.

Лобовое стекло HUD помогает сократить время реакции водителя в случае возникновения чрезвычайной ситуации. Различные исследования показали, что основной причиной дорожно-транспортных происшествий является отвлечение внимания водителя. Чем меньше времени водитель смотрит вниз, тем меньше автомобиль подвержен аварии.

Кроме того, если скорость автомобиля отображается на лобовом стекле, это держит водителя внимательным и, следовательно, держит его под контролем. Водителю не нужно снова и снова проверять спидометр, и он может двигаться с безопасным ограничением скорости с правильной информацией через HUD.

Говоря простыми словами, HUD означает «Смотрите прямо на дорогу во время вождения».

ИЛС Технология и ее использование в современных автомобилях

Проекционный дисплей или проекционный дисплей — это военная технология, которая используется для проецирования информации о скорости истребителя, высоте, системе вооружения, цели и т. д. перед пилотом, чтобы ему не нужно проверять детали оборудования в кабине. С тех пор, как Королевские ВВС впервые использовали его во время Второй мировой войны, HUD развился и стал более совершенным. HUD теперь также используются в гражданской авиации и автомобильном секторе.

Автомобильная промышленность HUD

Проекционный дисплей или HUD теперь является обычным явлением в автомобилях класса люкс/премиум. Большинство брендов роскошных автомобилей, таких как Mercedes-Benz, Jaguar Land Rover, BMW, Porsche и т. д., предлагают автомобили либо со встроенным HUD, либо вы можете купить надстройку для того же. Производители автомобилей разработали новые HUD для лучшей помощи водителю и используют эти системы для предоставления водителю информации о скорости, местоположении и навигации прямо перед его глазами. В новом HUD есть даже дополнительная информация, такая как входящие звонки, проверка электронной почты и т. д.

Некоторые из новых систем HUD используют проекторы для создания трехмерной дополненной реальности (AR) на лобовом стекле, чтобы дать четкое представление об окружающей среде и, следовательно, сделать вождение более безопасным, чем раньше.

Отличается ли ветровое стекло HUD от обычного ветрового стекла?

Да, лобовое стекло HUD другое. Как мы обсуждали в начале, ветровое стекло HUD имеет особый тип слоя PVB, который может без искажений отражать на нем изображение, проецируемое проектором HUD. Он действует как виртуальный горизонт перед водителем и, следовательно, отображает все детали прямо перед ним.

Развитие системы HUD привело к созданию более совершенных ветровых стекол HUD, и лишь несколько производителей автомобильных стекол поставляют такие ветровые стекла. Saint Gobain Sekurit является одним из тех производителей, которые поставляют ветровое стекло HUD как для OEM, так и для вторичного рынка. Качество ветрового стекла является важнейшим компонентом системы HUD, поскольку вся проецируемая информация должна отображаться на ветровом стекле без искажений и не загораживать обзор водителю.

Некоторые модели автомобилей в Индии с лобовым стеклом HUD: BMW 7 серии, BMW 5 серии, BMW 3 серии, Audi Q7, Mercedes E-Class, Mercedes S-Class, Porsche Cayenne, Volvo XC9.0, Volvo S60 и т. д.

BMW утверждает, что ветровое стекло BMW HUD помогает сократить время реакции водителя до 50%.

На ветровом стекле Mercedes-Benz HUD используется специальная пленка для отражения изображений, передаваемых проектором HUD, установленным на приборной панели. Все ветровое стекло не поляризовано, но часть ветрового стекла имеет специальную пленку в слое PVB и действует как HUD-дисплей.

Можем ли мы использовать обычное ветровое стекло вместо ветрового стекла HUD?

Да, можно использовать обычное ветровое стекло, но вопрос в качестве ПВБ. В обычном лобовом стекле PVB не поляризован, и поэтому изображение, проецируемое HUD, не будет четко видно приводу. Это также может привести к дезинформации о скорости автомобиля, поскольку цифры могут быть туманными или размытыми на обычном лобовом стекле, что может поставить под угрозу безопасность во время вождения. Таким образом, эксперты настоятельно рекомендуют использовать специализированное ветровое стекло HUD, а не дешевое ветровое стекло.

Price comparison between windshields

Model	HUD Windshield	Normal Windshield
BMW 5 Series	₹ 89523	₹ 46033
Volvo XC90	₹ 92720	₹ 65121
Porsche Cayenne	₹ 86464	₹ 68509
Mercedes S350	₹ 119356	o0089 ИЛС замена лобового стекла Так как HUD — это особый тип автомобильного лобового стекла. Требуются обученные специалисты, имеющие опыт работы с системами такого типа. Специалисты Auto Glass Masters имеют многолетний опыт работы с ветровыми стеклами роскошных автомобилей, которые имеют специальные функции, такие как ветровое стекло Solar, ветровое стекло HUD, ветровое стекло с подогревом, акустическое ветровое стекло и т. д. Если у вас есть какие-либо проблемы, связанные с ветровым стеклом HUD, позвоните нам по телефону +91. -9278783578 или посетите ближайшее отделение. Как видно из сравнения цен на популярные модели, это дорогие ветровые стекла. Auto Glass Masters имеет безналичные страховые связи со всеми основными страховщиками и может помочь вам получить иск в случае любого ущерба. HUD Aftermarket Iris показывает скорость, навигация в верхней части лобового стекла HUD Iris устанавливается вместо солнцезащитного козырька со стороны водителя, устанавливая прозрачный экран в верхней части лобового стекла. Уэйн Каннингем/CNET Я использовал много дисплеев на лобовом стекле в автомобилях, в основном в качестве заводского оборудования, и все они помещали свою проектную скорость, навигацию и другую информацию о вождении в нижней части ветрового стекла, прямо над приборной панелью. У DD Technologies другая идея: они размещают проецируемое изображение в верхней части лобового стекла с помощью проекционного дисплея Iris, который был запущен для финансирования на Indiegogo. Текущие проекционные устройства, находящиеся в стадии разработки, такие как Navdy и SenseHUD, выступают к основанию ветрового стекла и требуют, чтобы их оборудование располагалось на приборной панели. Автопроизводители имеют преимущество в том, что встраивают свои проекционные дисплеи в приборную панель. Решение Iris устанавливает проектор вместо солнцезащитного козырька со стороны водителя и проецирует свое изображение на изогнутый прозрачный экран, подвешенный в верхней части лобового стекла. Тестирование прототипа Устройство, которое я пробовал, было ранним прототипом. Он подключался к порту OBDII автомобиля и отображал свои изображения, но аппаратное обеспечение выглядело так, будто его можно было бы еще немного доработать. И его подключение к смартфону, включая основные функции, такие как навигация и обмен сообщениями, не было включено. Хотя моя установка была грубой, мне потребовалось всего полчаса, чтобы заставить ее работать. Я снял солнцезащитный козырек с тестового автомобиля CNET, а затем использовал его точки крепления для установки монтажных кронштейнов Iris. Эти металлические пластины растягивались в том месте, где раньше был козырек, и их можно было удлинить для автомобилей разного размера. Надежно закрепив кронштейны, я прикрепил проектор Iris к центральному болту и закрепил его на месте. На последнем этапе я протянул кабель из комплекта проектора под приборной панелью, чтобы подключить его к порту OBDII автомобиля. Этот порт позволяет Iris считывать данные с автомобиля, такие как скорость автомобиля, частота вращения двигателя, сообщения о техническом обслуживании двигателя и уровень топлива. Этот прототип показывал информацию только с порта OBDII автомобиля, но в серийной версии будут добавлены навигация и обмен сообщениями с телефона водителя. Уэйн Каннингем/CNET Толщина этого кабеля равна толщине стандартного кабеля переменного тока, поэтому его трудно спрятать, пока он спускается по бокам ветрового стекла и под приборной панелью. Беспроводной ключ OBDII был бы более элегантным решением, хотя тогда блоку Iris потребовался бы отдельный блок питания. Потеря солнцезащитного козырька также станет проблемой для большинства водителей. Включив машину, затем радужную оболочку, я легко отрегулировал экран так, чтобы видеть изображение. При запуске Iris показала приветственную анимацию, а затем дала мне значки с частотой вращения двигателя моей машины, показаниями одометра и сообщениями о техническом обслуживании двигателя. Когда я начал водить машину, эти значки исчезли, и система показала мне скорость моего автомобиля, а поскольку эта тестовая машина работала на пустом топливе, появился красный значок низкого уровня топлива. Во время вождения я заметил, что образы Ирис оставались четкими в различных условиях освещения, от яркого солнечного света до темноты гаража. И, как и другие HUD, которые я использовал, я начал полагаться на показания прогнозируемой скорости, а не на приборную панель автомобиля. Скорость автомобиля постоянно зависала в моем верхнем периферийном зрении, так что мне даже не требовалось смотреть вверх. Оборудование никоим образом не мешало моему обзору вперед. Однако выступ вибрировал в зависимости от движения автомобиля и неровностей дороги. Хотя отчасти эта вибрация может быть связана с аппаратным обеспечением прототипа, я считаю, что такое поведение является эндемичным для этого типа установки, поскольку я даже вижу вибрацию в прочно закрепленных зеркалах заднего вида в большинстве автомобилей. Расширенное приложение Iris может получать данные о транспортном средстве, такие как скорость и предупреждающие сообщения, из порта ODBII автомобиля, но у DD Technologies большие планы на проекционный дисплей. Используя Bluetooth-соединение со своим смартфоном вместе с приложением Iris, вы сможете просматривать указания по маршруту и сообщения на проекционном дисплее. Эти функции похожи на обещанные Navdy, позволяя вам использовать голосовую команду для установки пункта назначения с помощью приложения, а Iris отображает предстоящие повороты. Точно так же Iris сможет отображать напоминания о встречах из вашего календаря и указывать местоположение. DD Technologies отмечает, что система позволит управлять жестами, позволяя водителям принимать или отклонять входящие вызовы, проводя рукой перед Iris. В этой версии Iris используется проектор DLP, но DD Technologies также работает над проектором с лазерной проекцией. Уэйн Каннингем/CNET Эти функции приложения не были готовы для тестирования, когда я смотрел на прототип. DD Technologies продемонстрировала Iris на выставке CES в январе и запустила свою кампанию на Indiegogo в начале этого месяца. Ранее спонсоры могли получить Iris за 29 долларов.9. DD Technologies отмечает, что розничная цена составит 499 долларов, когда устройство поступит в продажу в октябре этого года. Эта цена и прототип, на который я смотрел, относятся к версии Iris, в которой используется проекция DLP. DD Technologies также предлагает более дорогую версию Iris с лазерной проекцией, которая будет предлагать более четкое изображение. Тот, который также должен быть выпущен в октябре, стоит 699 долларов для первых спонсоров. Технология проекционного дисплея (HUD) \| Автомобильная промышленность Из кабины на место водителя Проекционный дисплей (HUD) был впервые разработан во время Первой мировой войны, чтобы помочь пилотам-истребителям зафиксировать свои цели. Позже была добавлена основная полетная информация о высоте, воздушной скорости, индикаторах компаса и искусственного горизонта, чтобы пилотам не приходилось смотреть вниз на приборную панель. Эта же технология была передана водителям в 1988 году, когда General Motors установила первую систему HUD на один из своих роскошных автомобилей, и теперь, благодаря достижениям в области технологий, системы HUD легко доступны у производителей автомобилей и поставщиков запчастей. За экраном: как работает HUD HUD — оригинальное устройство, повышающее безопасность. Система HUD может быть включена во время производства или установлена на вторичном рынке. По сути, автомобильные HUD состоят из трех частей: Блок формирования изображения (PGU) — обрабатывает данные из нескольких источников для проецирования Проектор — создает и направляет изображение Объединитель — поверхность, на которую проецируется изображение (обычно лобовое стекло) Поскольку устройство размещено на приборной панели, а изображение проецируется на лобовое стекло в таком ограниченном пространстве, ряд зеркал и линз внутри PGU отражают, преломляют, фокусируют и увеличивают изображение для отображения. Проецируемое изображение проходит вверх по лобовому стеклу по оптическому пути между двумя плоскостями обработанного многослойного стекла, где оно отображается на лобовом стекле на соответствующем уровне глаз. Значение HUD Системы HUD становятся все более незаменимыми. На самом базовом уровне HUD улучшают самочувствие водителя за счет: оказания помощи в неблагоприятных условиях вождения Повышение осведомленности водителей о характеристиках автомобиля и текущих дорожных событиях Снижение стресса благодаря достижениям в области спутниковой навигационной информации Консультирование по дорожным условиям, местам для парковки и доступности топлива поблизости Дополнение путешествия информацией о близлежащих ресторанах, других развлекательных заведениях и специальных предложениях Развлечение и обогащение с помощью радиоканалов, подкастов или музыки Разрешение громкой связи Следим за дорогой Двумя наиболее важными преимуществами технологии HUD являются уменьшение отвлекающих факторов и повышение безопасности водителя. Водители не отрывают глаз от дороги, просматривая важные данные об автомобиле. Множество информации может отображаться на уровне глаз: Отображение карты с текущим позиционированием GPS-направления Дорожные условия, такие как ограничение скорости, объезды, аварии или проблемы, связанные с погодой Информация об автомобиле, включая пробег, топливо, температуру двигателя и системные предупреждения Предупреждения о плохом поведении при вождении, такие как крутые повороты, внезапные смены полосы движения и даже предупреждения об усталости водителя Принципы работы HUD Вождение — очень сложный вид деятельности, требующий умения концентрироваться на дороге и выполнять несколько задач одновременно. Водители должны принимать решения за доли секунды. За время, необходимое для того, чтобы отвести взгляд от дороги и вернуться назад, водитель проходит следующий процесс: Сосредоточенность водителей Время отклика критично. Вождение зависит от того, насколько быстро водитель может реагировать на происходящие события. Незарегистрированная смена полосы движения другим автомобилем, пешеход, выбоина или гололед — все это требует быстрой реакции. В ту минуту, когда водитель отводит взгляд от дороги, может произойти непредвиденное событие. За время, необходимое для перефокусировки после перехода с дороги на приборную панель или из другого места в машине обратно на дорогу, несколько секунд могут дорого обойтись. HUD против жесткого диска Возможно, со временем HUD заменит технологию, обычно отображаемую на приборной панели, называемую дисплеем с головкой вниз (HDD). Сравнительные исследования показывают, что водители полагаются на технологию HUD: Уменьшают «время фокусной аккомодации», поскольку их глаза уже находятся на дороге Оперативное реагирование на срочные события, в том числе заблаговременное обнаружение дорожных препятствий Поддерживать постоянную осведомленность и контроль скорости в пределах установленных ограничений скорости Испытывайте меньше умственного стресса, особенно проще в использовании для начинающих пользователей Тратьте меньше времени и времени на просмотр вниз Улучшение понимания окружающего пространства автомобиля, особенно в условиях плохой видимости Достижения в технологии HUD Технология HUD претерпела значительные улучшения с тех пор, как она впервые была представлена в автомобилях, в том числе: Возможность подстраиваться под окружающий свет, делая изображения четкими днем и ночью Усовершенствованный процесс связи между водителем и системами автомобиля, такими как экономичные гибридные двигатели, датчики приближения, стеклоочистители с датчиками дождя, встроенные мультимедийные развлечения и системы полного привода с регулировкой мощности Подключение к устройствам громкой связи, таким как Bluetooth, навигационные системы, голосовые команды и аудио по запросу Что ждет HUD в будущем? Два слова: Дополненная реальность (AR). Вернитесь к нам в следующем месяце, чтобы прочитать статью о том, как скоро мы сможем получать визуальную информацию в режиме реального времени с помощью технологии HUD. 12 лучших проекционных дисплеев (HUD) для автомобилей с OBD2 и поддержкой смартфонов Последнее обновление: 8 июня 2022 г. Раскрытие информации: Mashtips поддерживается своей аудиторией. Как партнер Amazon я зарабатываю на соответствующих покупках. Проекционные дисплеи могут проецировать информацию об автомобиле, навигационную карту и пошаговые инструкции на лобовое стекло автомобиля. Существует два типа технологии отображения HUD. Можно выполнить сопряжение с вашим телефоном, чтобы отображать уведомления телефона и экран навигации, а также отвечать на вызовы без помощи рук с помощью автомобильного проекционного дисплея. Второй тип — это проекционный дисплей OBD2 или HUD, который подключается к порту OBD II автомобиля. Он может отображать скорость автомобиля, частоту вращения двигателя, температуру и уровень заряда батареи и предупреждать вас об ошибках и неисправностях автомобиля. Мы перечислили лучшие HUD-дисплеи для автомобилей, которые можно подключить к порту OBD2 смартфона или автомобиля для отображения информации на HUD. Автомобильный дисплей Best Проекционный дисплей с OBD 2: Автомобильный HUD-дисплей AUTOLOVER с 5,5-дюймовым многоцветным HD-дисплеем и защитой от разрядки аккумулятора. Дисплей приборной панели: Устройство LEANINGTECH P10 Car HUD с многоцветным ЖК-дисплеем TFT. Угол обзора 30 градусов.0148 Минимальный проекционный дисплей: SEI GPS Head-Up Display — это минимальный проекционный дисплей для автомобиля, отображающий скорость автомобиля. Дисплей Hud для мобильных телефонов: Garmin Speak может прокладывать маршруты, подключаться к Android или iPhone и работать с голосовыми командами Amazon Alexa. Автомобильный HUD A8 Проекционный дисплей Этот автомобильный HUD оснащен 5,5-дюймовым дисплеем. Отражающая панель обеспечивает максимальную четкость изображения в дополнение к функции автояркости. Этот автомобильный проекционный дисплей может предложить вам предупреждение о превышении скорости. Этот проекционный дисплей может переключаться между км/ч и милями в час в зависимости от вашего региона. Это один из лучших дисплеев HUD для автомобиля, который может отображать большую часть информации о вашем автомобиле. Это включает предупреждение о превышении скорости, расходе топлива, температуре, пробеге и т. д. Это устройство способно предупреждать вас во время движения о низком напряжении, высокой температуре, превышении скорости, неисправности двигателя и т. д. 5,5-дюймовый многоцветный HD Показать \| Автояркость \| Отображение пробега, скорости, температуры, среднего расхода топлива \| км/ч или миль в час \| Поддержка устранения кода неисправности \| Защита от разрядки аккумулятора \| Предупреждающий сигнал при отказе двигателя, высокой температуре, низком заряде аккумулятора A8 HUD Дисплей спидометр для автомобиля с OBDII EUOBD, 5,5-дюймовый универсальный цифровой. .. БОЛЬШОЙ ЭКРАН И МНОГОЦВЕТНОЙ ДИСПЛЕЙ АВТОМОБИЛЬНЫЙ HEAD-UP HUD: 5,5» и 5 важных цветов… Связанный: 12 лучших автомобильных головных устройств Android и Apple CarPlay Stereo Универсальный автомобильный проекционный дисплей VJOYCAR V70 Проекционный дисплей можно использовать в качестве GPS-спидометра и отображать обороты двигателя, предупреждение о превышении скорости, пробег, одометр, охлаждающую жидкость , Turbo Pressure и т. д. Дисплей оснащен 2,2-дюймовым цветным ЖК-экраном HD TFT. HUD-дисплей может измерять скорость с помощью встроенного GPS. Вы можете увидеть количество спутников и направление движения на этом дисплее Hud. Он может сигнализировать и предупреждать вас о превышении скорости, низком напряжении и т. д. Основные характеристики: 2,2-дюймовый ЖК-дисплей высокой четкости TFT \| Автояркость \| Отображение пробега, скорости, температуры, среднего расхода топлива \| км/ч или миль в час \| Защита от разрядки аккумулятора \| Предупреждающий сигнал при отказе двигателя, высокой температуре, низком заряде аккумулятора Сегодняшнее предложение: скидка 10 долларов США VJOYCAR V70 OBD2 Gauge HUD Display Heads Up Display, автомобильный компьютер OBD ii Scanner Speed Engine. .. 【HUD Display】 это новейший HD LCD HUD для автомобилей, большой 5,8-дюймовый дисплей, скорость движения в милях в час… Дисплей на лобовом стекле Arestech Автомобильный дисплей Arestech работает с автомобилями, сертифицированными OBDI. Этот автомобиль может отображаться многоцветно. Этот проекционный дисплей может измерять и просматривать пробег, скорость, частоту вращения двигателя, средний расход топлива и т. д. Этот дисплей поддерживает устранение кодов неисправностей, а также позволяет пользователю переключаться между километром и милей. Дисплей может подключаться к источнику питания автомобиля и может автоматически включаться и выключаться вместе с автомобилем. Это необходимо для защиты автомобильного аккумулятора от разрядки. Автоматический и ручной режим регулировки яркости обеспечивает максимально наилучшее отображение в различных условиях освещения без бликов. Основные характеристики: 5,5-дюймовый многоцветный HD-дисплей \| Автояркость \| Отображение пробега, скорости, температуры, среднего расхода топлива \| км/ч или миль в час \| Поддержка устранения кода неисправности \| Защита от разрядки аккумулятора \| Предупреждающий сигнал при отказе двигателя, высокой температуре, низком заряде аккумулятора Arestech 5,5-дюймовый проекционный дисплей на лобовое стекло A8 OBD2 с дисплеем RPM MPH Speeding. .. Совместимость Внимание * 5,5-дюймовый цветной дисплей с большим экраном. Доступно для большинства автомобилей… VJOYCAR R1 HUD VJOYCAR R1 — это новый 3D-зеркальный HUD, обладающий довольно мощными функциями. Это универсальный проекционный дисплей с поддержкой GPS, который показывает скорость и пройденное расстояние в реальном времени. Дисплей с трехмерным отражением может отображать скорость движения, время и расстояние поездки в одном месте, не отвлекаясь. Этот автомобильный HUD также показывает текущую высоту, на которой вы едете, помимо скорости и расстояния. Данные о времени спутниковой синхронизации также весьма полезны и точны. R1 довольно прост в установке. Он поставляется с адаптером USB-кабеля, который подходит прямо к порту прикуривателя. После подключения этот проекционный дисплей включается при каждом включении автомобиля. На этом автомобильном HUD есть интеллектуальный датчик освещенности, который точно регулирует отраженные данные, чтобы вы могли столкнуться с любыми проблемами во время вождения. Основные характеристики: 3D-дисплей \| Автояркость \| Отображает скорость, время и пройденное расстояние \| км/ч-миль в час Переключить \| Сигнализация превышения скорости \| Сигнализация усталости водителя \| Автоматическое включение/выключение питания Сегодняшнее предложение: скидка 15 долларов США VJOYCAR R1 3D HUD Проекционный дисплей GPS Спидометр Универсальный для автомобилей Цифровая скорость миль в час… 【HUD 】ПОЧЕМУ HUD? На приборной панели моей машины есть скорость.「При скорости 60 миль в час опустите голову на 1… Автомобильный дисплей Heads Up Display-The Ultimate Buying Guide VGEBY Car HUD Если вы слишком сильно зависите от GPS-навигация, тогда держатель телефона Vgeby Car HUD для вас. Это, в некотором смысле, улучшает ваше вождение, не позволяя вам оторвать взгляд от дороги. Он поставляется с рефлектором изображения высокой четкости, который позволяет отображать изображение на дисплее очень четко даже при слабом освещении. Большой экран и HD-дисплей позволяют с легкостью держать 6-дюймовый смартфон. 9№ 0003 Держатель телефона HUD прост в установке и имеет нескользящий коврик. Он сохраняет ваш телефон или блок HUD в целости и сохранности на протяжении всего вашего вождения. Светоотражающая панель на этом держателе регулируется. Вы можете легко выровнять его соответствующим образом в диапазоне 45 °. Основные характеристики: Отражатель изображения высокой четкости \| АБС-пластик + органическое стекло \| противоскользящая накладка \| Подходит для телефонов с диагональю до 6 дюймов VGEBY Car HUD Phone GPS Heads Up Display для навигации HD Image Reflector Head Up Display… Делает навигационную информацию более наглядной и повышает безопасность вождения. Автомобильный HUD Lttrbx T600. Этот Car Hud соединяет интерфейс OBD2 автомобиля с кабелем OBD. P10 Hud может отображать скорость автомобиля, обороты двигателя, температуру воды, расход топлива и т. д. Этот встроенный ЖК-экран TFT поставляется в многоцветном исполнении. Дисплей может смотреть под углом 30 градусов. P10 поддерживает три языка отображения; английский, китайский и тайваньский. Этот дисплей предназначен для семи различных функций для отображения различных состояний вождения. HUD может отображать скорость автомобиля, обороты двигателя, температуру воды, напряжение, мгновенный расход топлива, средний расход топлива, измерение расстояния вождения, время вождения и т. д., Этот автомобильный HUD может предупреждать водителя о низком напряжении, высокой температуре воды сигнализация, сигнализация превышения скорости, сигнализация кода неисправности двигателя и т. д. HUD поставляется с противоскользящим ковриком, который надежно удерживает HUD на приборной панели. Основные характеристики: Многоцветный ЖК-дисплей TFT с углом обзора 30 градусов. \| Автояркость \| Отображение пробега, скорости, температуры, среднего расхода топлива \| км/ч или миль в час \| Поддержка устранения кода неисправности \| Защита от разрядки аккумулятора \| Предупреждающий сигнал при отказе двигателя, высокой температуре, низком заряде аккумулятора Сегодняшнее предложение: скидка 12 долларов США lttrbx. T600 Универсальный автомобильный HUD Дисплей Цифровой GPS-спидометр с тестом ускорения… 🚙【РАБОТАЕТ ДЛЯ ВСЕХ ТРАНСПОРТНЫХ СРЕДСТВ】– В отличие от других автомобильных HUD, вам не нужно беспокоиться о… Связанный: 10 лучших сканеров OBD2 для Android и iPhone Автомобильный HUD Pyle Pyle HUD оснащен многоцветным 3,5-дюймовым дисплеем со встроенными датчиками освещенности. Он может предоставить всю информацию о вашей поездке, такую как текущая скорость, дата направления и время. Этот 3,5-дюймовый проектор HUD для ветрового стекла оснащен встроенным двухъядерным процессором. Благодаря своим датчикам освещенности этот автомобильный HUD может автоматически регулировать яркость, чтобы вы могли видеть даже ночью или средь бела дня. Помимо данных о скорости, времени и направлении, этот HUD предлагает навигационные предупреждения. Pyle Car HUD прост в установке и использовании. Вы можете легко установить его на приборную панель, подключив его к автомобильному прикуривателю. После подключения этот автомобильный проекционный дисплей включается всякий раз, когда вы включаете автомобиль. Это один из лучших дисплеев Heads Up, который предлагается по хорошей и разумной цене. Основные характеристики: 3,5-дюймовый многоцветный HD-дисплей \| Встроенные датчики освещенности \| Автояркость \| Отображает скорость, направление и время \| Двухъядерный процессор \| Переключатель единиц измерения скорости \| Интерфейс OBDll HUD \| Автоматическое включение/выключение питания Сегодняшнее предложение: скидка $13,56 Автомобильный HUD Pyle 3,5 дюйма — проекционный дисплей, многоцветный проектор на ветровом стекле автомобиля… ОСНОВНЫЕ ДАННЫЕ О ВОЖДЕНИИ — Отображает скорость и направление движения, важные данные, которые хочет знать каждый водитель… ACECAR T1800 Universal Автомобильный проекционный дисплей HUD Этот универсальный проекционный дисплей работает со встроенным GPS для отображения скорости автомобиля. Hud dimply поставляется с 3-дюймовым ЖК-дисплеем TFT и совместим со всеми автомобилями. Вам не нужно подключать устройство к порту OBD2 автомобиля. Hud-устройство рассчитывает скорость автомобиля с помощью встроенного GPS. Экран приборной панели может отображать направление движения, скорость автомобиля, измерение пройденного расстояния, время в пути, сигнализацию о низком напряжении, сигнализацию о превышении скорости, время и номер спутника, а также высоту над уровнем моря. Вы можете переключать единицу измерения между км и милями. Устройство имеет защиту от перенапряжения, чтобы сохранить разряд батареи. Основные характеристики: Многоцветный ЖК-дисплей \| Автояркость \| Отображение скорости, направления, спутника, напряжения \| км/ч или миль в час \| Защита от разрядки аккумулятора \| Сигнал низкого заряда батареи ACECAR Upgrade T800 Универсальный автомобильный HUD Дисплей с цифровым GPS-спидометром и компасом. .. 🚙【Что такое HUD?】 Сокращение от Head Up Display. Он отображает данные о вождении на своем 4,3-дюймовом ЖК-дисплее TFT… устройство от Гармин. Это позволяет управлять автомобилем без помощи рук с помощью голосовых команд Amazon Alexa. Это устройство Garmin, похожее на Alexa Echo Dot, может управляться с помощью команд Alexa. Это крошечное устройство может транслировать музыку , воспроизводить аудиокниги, узнавать погоду , читать новости и отвечать на все команды Alexa, такие как Alexa Dot. Garmin Speak позволяет вам делать заказы на Amazon, создавать список покупок и проверять свой календарь во время вождения с помощью голосовых команд. Прелесть этого устройства в том, что оно может помочь вам давать пошаговые голосовые инструкции с помощью Garmin. Это устройство не может показать вам всю карту, но может отображать стрелки направления движения по полосе, чтобы вы двигались в правильном направлении. Пожалуйста, будьте осторожны; что это устройство будет использовать подключение для передачи данных вашего смартфона во время вождения, и вам необходимо загрузить Garmin Speak App на свой смартфон, прежде чем начать использовать это устройство. Основные характеристики: Работа с голосовыми командами Alexa \| Сопряжение со смартфоном \| Поддержка Android/iOS \| встроенный GPS \| Погода/календарь/дел/уведомления \| Направления Гармин \| Стрелка полосы движения на карте Garmin Дисплей Garmin 010-01862-01 Speak with Amazon Alexa, черный, упаковка из 1 шт. Попросите Alexa в вашем автомобиле воспроизводить музыку с Amazon Music, Pandora, Sirius XM и других; Дополнительные… Связанные: 8 лучших портативных автомобильных зарядных устройств и пусковых устройств. Sherox Car HUD Автомобильный проекционный дисплей Sherox представляет собой небольшой и компактный HUD, который поставляется с. 3,5-дюймовый дисплей. Этот HUD соединяется с вашим автомобилем через порт OBDll, чтобы предоставить вам важную информацию, связанную с автомобилем. Он предлагает 4 функции отображения. К ним относятся скорость автомобиля, температура, напряжение аккумулятора и пробег. Существует также простой способ переключения единиц измерения скорости. 3,5-дюймовый дисплей на HUD этого автомобиля довольно четкий и аутентичный. Существует автоматический режим регулировки яркости, который регулирует свет в соответствии с окружающей средой. Помимо дисплея, ориентированного на транспортное средство, HUD этого автомобиля даже включает сигнализацию о превышении скорости. Сигнализация регулируется и может быть установлена на разные уровни скорости. Следует отметить, что иногда может возникать небольшое визуальное размытие. Основные характеристики: 3,5-дюймовый многоцветный HD-дисплей Многоцветный \| Автояркость \| Отображает пробег, скорость, температуру, средний расход топлива \| км/ч – переключение миль/ч \| Интерфейс OBDll HUD \| Защита от разрядки аккумулятора \| Предупреждающий сигнал при отказе двигателя, высокой температуре, низком заряде батареи и т. д. \| Сегодняшнее предложение: скидка 20 долларов США Автомобильный проекционный дисплей SHEROX 3,5″ с интерфейсом OBD2/EUOBD Plug & Play Скорость автомобиля. .. SHEROX CAR HUDA простое, элегантное, точное и яркое решение, без всего лишнего… Головки Дисплей для Tesla Автомобильный HUD Lakobos — это эксклюзивный HUD или Heads Up Display, созданный для ваших автомобилей Tesla. дисплей, который показывает почти все, что вам нужно, не отрывая глаз от дорог.Это OBD2 HUD, который позволяет вам отслеживать информацию о вашем автомобиле.Таким образом, вы получаете практически всю информацию, связанную с вашим автомобилем, включая скорость автомобиля, диапазон и многое другое. Кроме того, есть индикатор противотуманных фар, стоп-сигнал, индикатор двери, время, дальний и ближний свет, текущая передача автомобиля и многое другое. Многоцветный HUD работает на мощном чипсете на базе AI. Есть Bluetooth и GPS, и это позволяет вам получать навигацию в реальном времени. С помощью Bluetooth вы можете подключить свои смартфоны и получить всю информацию об автомобиле прямо у вас под рукой. Основные характеристики: Многоцветный дисплей Многоцветный \| чипсет на основе ИИ \| GPS и Bluetooth \| Автояркость \| Отображает пробег, скорость, температуру, средний расход топлива \| Вход OBDll HUD \| Включает индикаторы передач, поворотов, противотуманных фар и индикаторы света фар \| Возможность подключения смартфона Heads Up Display for Tesla Model 3 & Model Y Car HUD ЖК-дисплей Цифровой спидометр Лобовое стекло. .. 🚙【Smart HUD сделает ваше вождение более безопасным】Этот tesla HUD поможет вам сосредоточиться на дороге и… Связанный: Умные лайфхаки для поиска зарядных станций для электромобилей в пути Sygic GPS-навигация и автономная карта Sygic GPS — отличное навигационное приложение, которому вы можете доверять, чтобы получить функцию HUD прямо на своем телефоне. Он включает в себя множество интеллектуальных функций навигации, автономный режим GPS и простой пользовательский интерфейс. Это приложение очень полезно, если у вас есть держатель HUD. С дисплеем HUD вы можете проецировать свои маршруты на лобовое стекло, что значительно упрощает вождение. Приложение также использует GPS для расчета текущей скорости движения. Вы даже можете установить оповещения об ограничении скорости в приложении. С помощью приложения вы также можете подключить видеорегистраторы. Более того, приложение Sygic предлагает более продуманные маршруты и экономичную навигацию. Существует магазин Sygic, где вы можете получить эксклюзивные дополнения, совместимые с приложением Sygic. Вы можете получить блок Heads Up Display (HUD), если хотите получить удовольствие от вождения. Основные характеристики: GPS-навигация с голосовым управлением \| Автономный режим карт \| Умная маршрутизация \| Предупреждения об ограничении скорости \| Динамический ассистент переулка \| Возможность подключения Apple CarPlay и Android Auto \| Совместимость с HUD Загрузить приложение Sygic Navigation: Android \| iPhone (Freemium) Связанный: 10 лучших приложений для автонавигации Android, чтобы прокладывать маршруты во время вождения дисплей вверх. Это удобно для просмотра информации о вашем транспортном средстве, не отвлекаясь во время вождения. Перечисленные выше автомобильные HUD-дисплеи работают двумя способами. Можно синхронизироваться со смартфоном и работать с громкой связью и командами голосового помощника с навигацией и отображением уведомлений. Второй тип автомобильного дисплея предназначен для отображения состояния вашего автомобиля и предупреждения о сбоях и превышении скорости путем подключения порта OBD2. В зависимости от ваших требований выберите один из дисплеев OBD2 HUD для вашего автомобиля. Еще, что вам нравится Похожие Системы HUD: дополненная реальность приходит на ваше лобовое стекло \| Особенности \| Февраль 2016 г. Проекционные дисплеи вышли за рамки громоздких встроенных в консоль навигационных устройств, существовавших всего несколько лет назад. Сегодня рядовые поставщики и производители послепродажного обслуживания представили системы проекционного дисплея для автомобильного рынка, которые проецируют скорость, направление по компасу, предупреждающие сообщения, радиоинформацию — а вскоре даже обзоры Yelp — прямо на самом лобовом стекле. МАЙКЛ УИЛЕР, РУКОВОДЯЩИЙ РЕДАКТОР, [email protected] Всего несколько лет назад использование дисплеев в автомобилях считалось роскошью, предназначенной только для автомобилей высокого класса. Однако сегодня быстрое развитие автомобильных информационно-развлекательных и навигационных систем сделало дисплеи центральным элементом большинства автомобильных конструкций. Предупреждения о выходе из полосы движения появляются, когда водитель сбивается с курса. Фото предоставлено Continental AG. Помимо больших мониторов, используемых для навигации в консоли, органов управления и DVD-систем для пассажиров задних сидений, наиболее впечатляющие достижения достигнуты в системах отображения на лобовом стекле (HUD). пользователю отвести взгляд от обычного поля зрения. HUD-системы отображают информацию о транспортном средстве, такую как скорость, предупреждающие сигналы и стрелки индикаторов, на лобовом стекле, позволяя водителям не отвлекаться от дороги, получая при этом информацию, которая обычно требует взгляда на приборную панель на приборной панели. Проекционные дисплеи, такие как этот, от WayRay SA, проецируют виртуальный маршрут на лобовое стекло таким образом, что кажется, что оно находится перед автомобилем, что позволяет водителям безопасно следить за дорогой. Фото предоставлено WayRay. Как бы футуристично это ни звучало, технология HUD существует уже довольно давно. Первые системы HUD были разработаны для пилотов во время Второй мировой войны, которым требовалось отображать информацию в положении «голова вверх», когда они смотрят вперед, чтобы помочь им поразить цель во время маневрирования. Современные HUD стали обычным явлением в военных самолетах в 1960-х и в коммерческих самолетах в 1970-х. В старых автомобильных HUD-системах использовалась небольшая электронно-лучевая трубка для проецирования данных о транспортном средстве на специальный элемент на лобовом стекле. Информация накладывается на нижнюю половину стекла, находящуюся в прямой видимости водителя. Чтобы обеспечить более быстрое понимание информации, данные отображаются в точке фокусировки, равной точке проезжей части перед автомобилем. Благодаря этому водителю не нужно перефокусировать взгляд для просмотра информации HUD. Недавние достижения в технологии отображения улучшили дизайн систем HUD, и многие из них теперь используют жидкокристаллические дисплеи (LCD) и технологию светодиодов (LED), которые передают более яркие изображения и дешевле в производстве. На рынок выходят более новые проекционные технологии, в том числе микрозеркальные устройства на основе электромеханических систем, создающие более яркие изображения и более насыщенные цвета. Рынок HUD зависит от размера, цены и стоимости системы General Motors Co. была первым автопроизводителем, внедрившим систему HUD в 1988 году на своей модели Oldsmobile Cutlass Supreme. Недавно другие производители автомобилей последовали их примеру, в первую очередь предлагая системы HUD на некоторых спортивных или роскошных моделях от General Motors, BMW, Mercedes, Peugeot, Mazda и других. Системы HUD можно найти на большем количестве автомобилей среднего и компактного класса, включая Passat и Tiguan от Volkswagen, Mini Cooper и Mazda 3. BMW входит в растущий список автопроизводителей, предлагающих системы HUD. Крупное изображение HUD на BMW Series 7, показывающее скорость и навигационную информацию . Фото предоставлено БМВ. По состоянию на 2015 год общий объем продаж оценивался в 2,26 миллиона единиц, при этом 5,6 миллиона единиц прогнозируется на 2021 год, по данным исследовательской компании IHS. «Физический размер технологий и компонентов HUD — как ветрового стекла, так и комбинированного — уменьшается, что физически упрощает их внедрение в автомобили меньшего размера», — сказал Марк Бояджис, аналитик IHS. Системы HUD первого поколения обычно были монохромными и предлагали пользователю мало информации, показывая только число оборотов в минуту и скорость. Кроме того, они были большими и не помещались в машины с меньшими размерами кабины. «Это меняется, и HUD объединителя обеспечивают больший рост, поскольку они занимают гораздо меньше места на приборной панели. Наряду с уменьшением размеров снижение затрат позволяет планировщикам автомобильной продукции впервые в истории оправдать предложение HUD», — сказал Бояджис. Системы HUD-объединителя: выбор для автомобилей среднего класса и не только В основном в производстве или разработке находятся два типа систем HUD: те, в которых используется полное ветровое стекло, и HUD-объединитель. Peugeot был первым автопроизводителем, предложившим объединитель HUD в 2009 году от мирового автомобильного поставщика Visteon Corp. По сравнению с полным HUD на ветровом стекле, объединитель HUD требует примерно вдвое меньше места для установки. Небольшой прозрачный диск, называемый «объединителем», действует как зеркало для информации. Поскольку в оптический тракт не обязательно встраивать все лобовое стекло, требуется меньше места, поэтому HUD-комбайнер легко помещается в спортивные автомобили, компактные автомобили или целые семейства автомобилей. Концепция HUD ветрового стекла с большим изображением от Visteon Corp. Фото любезно предоставлено Visteon Corp. Меньшая занимаемая площадь экономит деньги, поскольку проектирование нестандартных ветровых стекол с точными характеристиками обходится автопроизводителю дорого. Вместо этого оптический путь размещается в объединителе, оптимизированном для его оптических свойств. HUD Combiner предлагает те же эргономические преимущества, что и HUD с полным ветровым стеклом; водители могут следить за движением транспорта, и им больше не нужно переводить взгляд с дороги на дисплей и обратно. Корпорация Visteon является поставщиком одного уровня, который применил агрессивный подход к рынку комбинированных HUD, представив на выставке Consumer Electronics Show (CES) в январе этого года несколько пользовательских систем для автомобилей начального и элитного класса. Его объединительные HUD-дисплеи для развивающихся рынков используют подход без излишеств, предлагая экономичную систему с компактным полем зрения и ограниченным определением цвета. Для среднего сегмента рынка и сегментов роскоши системы имеют кинематику (позволяющую хранить диск комбайнера внутри приборной панели, когда он не активирован), более высокое оптическое качество, повышенную яркость и повышенное мастерство. В 2016 и 2017 модельных годах компания планирует предложить свои новейшие системы HUD-объединителя автопроизводителям на рынках Азии и Европы. HUD с полным ветровым стеклом Несмотря на продвижение более доступного варианта HUD с комбинированным дисплеем, многоуровневые поставщики продолжают вкладывать значительные средства в разработку систем HUD с полным ветровым стеклом, реальность. «Мой тезис заключается в том, что если вы водили машину с HUD, вы никогда не сможете вернуться назад», — сказал Пол Руссо, председатель и основатель GEO Semiconductor Inc., чей процессор eWARP обеспечивает пространственное преобразование изображений, калибровку и цифровое выравнивание для систем HUD. «Это напоминает мне о моих днях в RCA, когда мы разрабатывали пульты дистанционного управления для телевизоров. Люди спрашивали: «Зачем вам это, если вы можете просто пойти, встать и переключить канал?», — сказал он. Руссо и другие рекламируют HUD на лобовом стекле как виртуальный чистый холст, часть которого можно использовать для передачи информации водителю, от обнаружения пешеходов, навигации по перекресткам и широкого спектра предупреждающих сообщений. Но с большими возможностями приходят и большие технические препятствия. «Сегодня проблема заключается не только в том, что вам нужна точная оптика, криволинейная оптика, но и в том, что вы должны выполнять много ручной калибровки на заводе», — сказал Руссо. Новые технологии обработки видео, такие как технология eWARP от GEO Semiconductor, должны позволить значительно снизить производственные затраты и сделать HUD доступными для основного автомобильного рынка, сказал он. Преобразование ветрового стекла в средство отображения информации требует пристального внимания к деталям, а для создания изображения без искажений ветровому стеклу требуются очень точные изображения из вогнутого зеркала в HUD. Соответственно, допуски при изготовлении большого зеркала довольно узкие. Международный поставщик автомобилей Continental AG предлагает ветровое стекло с допуском менее 5 микрометров по всей поверхности. Чтобы представить изображение, которое можно легко прочитать, для системы HUD требуется большой динамический диапазон яркости окружающей среды, экстремальная яркость и управление яркостью. Любые оптические искажения через ветровое стекло корректируются электронным способом на дисплее. Трансформация «реальности» вождения Следующий рубеж — внедрение первых систем «дополненной реальности» (AR) HUD. AR HUD дополняет внешний вид условий движения перед автомобилем виртуальной информацией или дополнением для водителя. AR HUD включают информацию как часть опыта вождения. «Дополненная реальность — бесспорно — самое захватывающее новое достижение в инновациях HUD», — сказал Бояджис. «Самая большая возможность для систем дополненной реальности связана с безопасностью, но представьте себе HUD, позволяющий направлять виртуальную стрелку на саму дорогу во время вождения, помогая вам ориентироваться более естественно. Другими вариантами могут быть освещение дорожных линий или пешеходов в ночное время или в условиях плохой видимости». Представленная в качестве прототипа в 2014 году система Continental AR HUD имеет виртуальный символ, вставленный во внешний вид, который показывает водителю, где именно повернуть перед автомобилем. Система также оснащена адаптивным круиз-контролем, который отслеживает расстояние между автомобилем водителя и впереди идущим транспортным средством. Значок в форме полумесяца меняет цвет, когда транспортные средства подходят слишком близко. Адаптивный круиз-контроль отслеживает скорость и расстояние до автомобилей впереди, предлагая водителю непрерывную обратную связь в режиме реального времени. Фото предоставлено Continental AG. Эта и другие функции призваны облегчить нагрузку на водителя, поскольку водитель связан с пояснительной информацией, которая, по мнению Continental, позволяет водителю быстрее регистрировать ситуацию вождения, в которой он или она находится, что позволяет более безопасный опыт вождения. По словам Керна, HUD с дополненной реальностью является «важной частью целостного взаимодействия завтрашнего дня» между водителем и транспортным средством. В настоящее время компания находится на этапе предварительной разработки HUD с дополненной реальностью, разработка которого запланирована на следующий год. Самый ранний выход на рынок будет в 2019 году, он сказал. DLP и Lasers Emerge Системы HUD обычно состоят из блока формирования изображения (PGU), который включает в себя радиатор, печатную плату, светодиодную матрицу, цветной TFT-дисплей и световод. Хотя большинство HUD оснащены сверхъяркими ЖК-дисплеями с подсветкой, скоро это может измениться. Наборы микросхем TI DLP от Texas Instrument Inc., которые годами использовались в кинотеатрах и домашних кинотеатрах, внедряются в некоторые разрабатываемые HUD-системы. DLP, что означает цифровая обработка света, представляет собой своего рода проекционную систему, которая содержит миллионы крошечных зеркал, способных создавать четкие изображения на лобовом стекле независимо от того, солнечно, облачно или ночью. Основные компоненты проекционного дисплея включают асферическое зеркало, источник света с блоком генерации изображения и оптический компонент. Фото предоставлено Continental AG. Патрик Небут, директор по передовым технологиям и инновациям Visteon Corp., подтвердил, что его компания работает над разработкой нескольких технологий для PGU, включая DLP. «Это та же технология, которую вы видите в проекторах в кинотеатрах», — сказал он. «Это делается с помощью маленьких зеркал, и свет отражается таким образом, что вы можете манипулировать каждым пикселем». Continental следует их примеру. «Мы рассчитываем стать первыми на рынке с технологией DLP HUD для использования в автомобилях», — сказал Торстен А. Керн, директор Continental Center of Competences Head-Up Displays в Бабенхаузене, Германия. Он отметил, что многие американские конкуренты компании рекламируют будущие возможности DLP. «DLP предлагает гораздо более яркое изображение, более яркие цвета и большее поле зрения, чем современные LCD HUD», — сказал он. Другой альтернативой светодиодной матрице и цветным TFT-дисплеям является лазерная система, в которой используются синие и зеленые лазерные диоды, теперь доступная для седана Jaguar Land Rover XE. Несмотря на обещание проецировать четкие, высококонтрастные изображения, производство остается более дорогим, Марк Бояджис, — сказал аналитик IHS. Небут из Visteon добавил, что исторически сложилось так, что лазерная технология не созрела для применения в автомобилях. Но это меняется, сказал он, и более сложной задачей является преодоление спеклов, случайного зернистого рисунка, который возникает, когда высококогерентный световой луч диффузно отражается на поверхности. Как сделать проекционный дисплей для автомобиля Автор: Билл Вонг Комментарии (113) роскошные автомобили, но если вам не посчастливилось иметь один, вот как сделать свой собственный. Это относительно дешевый и простой проект, но вам потребуется некоторый опыт пайки и знакомство с Arduino. Я изучил, сконструировал и установил шахту примерно за месяц на Toyota Highlander 2004 года выпуска. Вот как это выглядит в действии: Моя модель использует порт OBD-II автомобиля для подключения к микроконтроллеру Arduino, который запрограммирован отображать скорость автомобиля на 7-сегментном дисплее. Линза Френеля используется для оптической коллимации изображения, которое проецируется на стекло комбайнера. Разница между этим HUD и большинством сторонних HUD: Оптически коллимированный. Это означает, что дисплей сфокусирован на бесконечность, поэтому водителю не нужно перефокусировать взгляд с дороги. Дисплей выглядит так, будто он парит в пространстве прямо там, где проходит дорога. Большинство сторонних HUD не коллимированы. Используется стекло комбайнера. Этот кусок стекла со специальным покрытием обеспечивает практически беспрепятственный просмотр внешней дороги одновременно с дисплеем, в отличие от дешевых «отражающих пленок». Список покупок Arduino Uno: 20 долларов США Кабель OBD-II: 50 долларов США (поставляется с библиотекой Arduino, поэтому его легко программировать). 7-сегментный дисплей: 13 долларов США 10 долларов США (Чтобы легко установить дисплей поверх Arduino. Это необязательно, вместо этого вы можете просто использовать перфорированную плату.) Выключатель питания: 0,50 долл. США (действительно дешевый и упрощает включение/выключение питания вместо того, чтобы каждый раз отсоединять провода. ) Большая линза Френеля: 1,80 долл. США его длина не менее ~220 мм.) Стекло телесуфлера: 15 долларов США (получите нестандартный размер 7 дюймов на 4 дюйма). 4 присоски: 3 доллара США/1,50 доллара США за упаковку из трех убедитесь, что они могут безопасно держать стекло.) Общая стоимость: $113,30 (Full setup pictured at above) Other Necessities Soldering equipment Hookup wire Lots of cardboard Duct tape Pliers Some soldering experience Some Arduino experience suggested Шаг первый: припаяйте схему Припаяйте эти соединения к протошилду, который будет установлен на Arduino: OBD: Желтый провод к D0 Синий провод к D1 Красный провод к 5 В Черный провод к GND (через выключатель питания, если он имеется) Дисплей: VCC к 5 В RND к GND 8 9014 Шаг второй: загрузите код Перейдите сюда и загрузите код, затем откройте его с помощью программы Arduino, подключите Arduino к компьютеру и загрузите код. Шаг третий: сборка держателя Arduino Выберите место в машине, чтобы собрать держатель для Arduino. Имейте в виду, что он должен находиться на расстоянии около 10 дюймов от объектива и не мешать вашим рукам и ногам во время вождения. Я встроил свой в существующий отсек под рулевым колесом. Клейкая лента и картон — чрезвычайно дешевые материалы, и они очень хорошо держатся. (Очевидно, вы можете потратить немного больше времени и использовать материалы, которые выглядят немного лучше!) Затем поместите Arduino сверху и подключите его к проводам OBD. Я припаял коннекторы к своему протошилду для удобства соединения с проводами OBD. Шаг четвертый. Установите стекло комбайна Согните крючки на присосках, чтобы зафиксировать стекло следующим образом: Наклоните стекло, пока не увидите отражение дисплея, затем потяните крючки на присосках, чтобы удерживать стекло в этом положении. Если крючки на присосках недостаточно длинные, просто отрежьте отрезок проволочной вешалки для одежды и согните его вокруг присоски. После того, как вы закончите, вы можете немного потянуть стекло, чтобы убедиться, что присоски будут держаться. Шаг пятый: Установка линзы Линза Френеля сама по себе очень хлипкая, поэтому я рекомендую приклеить скотчем опору по краю. Вы можете использовать картон, палочки от эскимо или все, что найдете в доме. Мне хорошо подошли деревянные палочки для кебаба. Теперь, когда линза красивая и прочная, вам нужно определить точное положение линзы, чтобы коллимировать дисплей. Это может быть сложно сделать точно, но вы ищете, когда изображение максимально увеличено и не размыто. Я обнаружил, что это самый простой способ сделать это: посмотрите через стекло комбайнера и через ветровое стекло на удаленный объект (скажем, на дерево). Обратите внимание, как, когда вы фокусируетесь на этом дереве, дисплей разделяется на два изображения, потому что ваши глаза больше не сфокусированы на нем. Теперь поместите линзу прямо над Arduino, а затем медленно переместите линзу вверх к объединителю. Навигация по записям Previous post: Волга победа: Новые Волга и Победа — первая информация об автомобилях — журнал За рулем Next post: Проектор для автомобиля на лобовое стекло: лучшие проекторы на стекло авто (как выбрать и где дешево купить) Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Рубрики Авто Выбрать Датчик Покраск Пробег Разное Своими руками Совет Советы Шины 2024 © Все права защищены.
