Сигнал звуковой громкий: Выбор и подключение автомобильного клаксона

Содержание

Выбор и подключение автомобильного клаксона

Сколько раз за одну поездку вы жмёте на клаксон? Конечно, это зависит от темперамента, но в плотном трафике без звукового сигнала никуда — приходится обозначать своё присутствие на дороге. Правда, звук штатных «дудок» порой навевает тоску, особенно у малолитражек. Разбираемся, как правильно выбрать и установить сигналы посерьёзнее.

Но сперва — пара слов об их правильном использовании.

ПДД: правила пользования звуковыми сигналами

Гудки машин стали непременным звуковым сопровождением любого города. Что совсем не здорово, ведь правила дорожного движения прямо запрещают использовать звуковые сигналы в населённых пунктах без крайней необходимости (для предотвращения ДТП).

Пункт ПДД 19.10. Звуковые сигналы могут применяться только:

  • для предупреждения других водителей о намерении произвести обгон вне населенных пунктов;
  • в случаях, когда это необходимо для предотвращения дорожно-транспортного происшествия.

Существует и специальный дорожный знак 3.26 «Подача звукового сигнала запрещена». Он предназначен для установки вне населённых пунктов, где нельзя лишний раз шуметь (в лесах, в заповедниках), но встречается и в городах, где просто дублирует действующие правила — сигналить в городе без веской причины нельзя и без этого знака.

К сожалению, водители регулярно нарушают указанный пункт правил: используют клаксон, чтобы поприветствовать друг друга или выразить негодование, привлечь внимание или поторопить зазевавшегося на светофоре. В общем, гудят по любому поводу. Что не только повышает общую нервозность на дороге, но и мешает другим людям — звук клаксона в городе распространяется далеко и раскатисто, экранируя от зданий.

При этом сам по себе звуковой сигнал машине необходим и даже входит в «Перечень неисправностей и условий, при которых запрещается эксплуатация транспортных средств» — с нерабочим клаксоном ехать просто нельзя (из-за невозможности посигналить пешеходу или другому водителю для предотвращения ДТП). Но использовать его нужно с умом и только по весомому поводу.

Согласны лишний раз не шуметь в городе? Тогда переходим к выбору «дудок» на замену штатным.

Конструкция сигналов. Электрика и пневматика

Обычно в автомобиле установлена пара однотональных сигналов (высокой и низкой тональности), звук которых гармонично накладывается друг на друга. Разница между их частотой составляет 70–100 Гц, формируя нужную глубину звука. Конструктивно звуковые сигналы автомобилей делятся на электромагнитные и пневматические. У обоих типов звук генерируют колебания мембраны, но в движение её приводят разные силы.

С завода на большинстве автомобилей установлены электромагнитные сигналы, чаще всего безрупорной (дисковой) конструкции — «блины». Такие сигналы недороги в производстве и занимают мало места, что позволяет легко разместить их под капотом. Большой мощности от «блинов» не добиться, поэтому автомобилисты меняют их на рупорные электромагнитные сигналы — «улитки». Благодаря воронкообразной геометрии они генерируют весьма громкий звук. Расплата — массивность: найти в подкапотном пространстве место для двух «улиток» бывает непросто.

Дисковые сигналы («блины»)



В электромагнитных сигналах колебания мембраны создаёт соленоид. В пневматических сигналах мембрану приводит в движение сжатый воздух, поэтому для их работы нужно отдельное устройство — компрессор, способный нагнетать в клаксон воздух под давлением. Звук таких сигналов заметно мощнее, чем у электромагнитных, но места они занимают больше, чем даже самые массивные «улитки» — не в каждый автомобиль их получится установить.

Рупорные сигналы («улитки»)

В электромагнитных сигналах колебания мембраны создаёт соленоид. В пневматических сигналах мембрану приводит в движение сжатый воздух, поэтому для их работы нужно отдельное устройство — компрессор, способный нагнетать в клаксон воздух под давлением. Звук таких сигналов заметно мощнее, чем у электромагнитных, но места они занимают больше, чем даже самые массивные «улитки» — не в каждый автомобиль их получится установить.

У пневматического сигнала может быть несколько раструбов («рожков») различных размеров; чем их больше, тем более мощный компрессор понадобится. От размера раструбов зависит тональность гудка — несколько «рожков» будут похожи на целый духовой оркестр. Но не увлекайтесь: согласно ГОСТ Р 41.28-99 (правилу ЕЭК ООН N 28) звуковой сигнал должен звучать монотонно и непрерывно; установка музыкальных сигналов с переливами и мелодиями запрещена.

Пневматические сигналы («рожки»)

«Волговские» сигналы

Зачем вообще покупать нестандартные звуковые сигналы? Во-первых, штатные нередко выходят из строя, а стоят оригинальные «дудки» дорого. Во-вторых, их громкость иногда просто не соответствует дорожным реалиям. Дополнительная шумоизоляция всё более популярна, летом все предпочитают ездить с закрытыми окнами и работающим кондиционером, а если ещё и музыка в салоне играет громко… Ваш скромный гудок, установленный автопроизводителем с учётом требований к снижению шума в городах, просто не услышат. Поэтому автомобилисты и стараются установить сигнал погромче — зачастую это вопрос заметности и безопасности на дороге.

Но встречаются и штатные клаксоны с достойным звучанием. В России, например, очень ценятся так называемые волговские сигналы — Юрий Деточкин одобрил бы такой выбор. Характерная смесь высокой и низкой частоты (510 и 410 Гц) при 115 децибелах звучит солидно и «сочно», как и положено было самой престижной массовой советской машине. Конечно, это не оригинальные сигналы от «Волги», а их современная копия, но звук очень похож.

Кликните, чтобы прослушать звук

Частоты и мощность сигналов

Вы замечали, что характеристики звукового сигнала обычно соответствует физическому размеру машины? Сделано это осознанно, чтобы помочь водителям с определением источника звука на дороге. Если вы слышите скромное, почти жалобное «би-и-и», то будете искать глазами мопед или микролитражку. А раскатистый басовитый гудок говорит о приближении грузовика. Такую градацию тональности желательно соблюдать и при выборе нештатных сигналов.

Чем ниже частотный диапазон, тем басовитее гудят сигналы. Например, сравните звук клаксона PIAA Superior Bass Horn с частотой 330/400 Гц и PIAA Euro Sports Horn 500/600 Гц. Если первый будет уместно звучать из-под капота внедорожника, то второй ассоциируется со спортивным автомобилем.

Кликните, чтобы прослушать звук

Что касается количества децибел, то тут всё просто: чем больше — тем громче. Штатные дисковые сигналы чаще всего выдают менее 100 Дб. Мощные рупорные сигналы-«улитки» звучат на 100–115 Дб. А пневматические сигналы способны выдать 120–125 децибел.

Кликните, чтобы прослушать звук

Подключение звуковых сигналов

Подключение любых нештатных электрических устройств к бортовой сети машины требует осторожности. Звуковые сигналы — не исключение. Далеко не всегда ими можно просто заменить заводские «блины».

На упаковке или корпусе сигналов указан потребляемый ими ток. Сложите показатели обеих «дудок» и сравните с номиналом штатного предохранителя (Horn), обычно это предохранитель на 10 или 15 ампер. Если совместное потребление тока сигналами больше, чем способен пропустить через себя предохранитель, их придётся подключить через специальное реле к аккумулятору машины. Схематично замена штатных сигналов на более мощные с применением реле показана на рисунке.

Не пытайтесь вместо использования реле сменить штатный предохранитель на более стойкий — это грозит оплавлением проводки и пожаром.

В каталоге звуковых сигналов Гиперавто вы можете прослушать примеры звучания почти всех моделей, чтобы сделать выбор. Только будьте осторожны с громкостью в наушниках.

Какой клаксон лучше, виды звуковых сигналов для авто их установка

Звуковой сигнал предназначен для предупреждения потенциально опасных ситуаций. Некоторых устраивает штатное устройство, другие хотят красивое звучание, третьи стремятся получить как можно более мощный звуковой сигнал. Давайте разберемся, какой клаксон лучше поставить на машину.

Клаксон — это устройство для подачи транспортными средствами звуковых сигналов, а также сам такой сигнал. Термин получил распространение по названию фирмы-производителя — «Klaxon Signals Ltd»[2] (от др.-греч. κλάζω — выть, шуметь), выпускавшей их с 1908 года.

клаксон

Звуковой сигнал предназначен для предупреждения опасных ситуаций

Содержание статьи

Какие клаксоны бывают

Сегодня каждый автовладелец может подобрать сигнал для своего транспортного средства на свой вкус. Но прежде чем отправляться в магазин важно понять, в чём заключается их отличие друг от друга, какие преимущества и недостатки присущи отдельному виду.

Автомобильные клаксоны делятся на три основных вида:

  • Электромагнитные
  • Пневматические
  • Электронные.

Виды звуковых сигналов отличаются и по устройству, и по звучанию. Основной характеристикой автомобильного гудка является уровень шума.

Электромагнитные клаксоны

Благодаря простоте конструкции электромагнитный вид получил широкое распространение и установлен на большинстве современных автомобилей.

Основными его компонентами является соленоид с контактной парой и диафрагма. Электромагнитные клаксоны в зависимости от исполнения можно разделить на три типа:

  • Сигнал улитка. Громкость гудка может достигать 115-120 дБ, что однозначно эффективно воздействует на барабанные перепонки окружающих. Тем не менее из-за относительно крупных габаритов и воронкообразной конфигурации их монтаж не всегда выполним или затруднителен.

    Сигнал улитка

    Сигнал улитка

  • Дисковый клаксон. Издаёт обычный однотонный звук, громкость которого обычно составляет 115 дБ, а частота 350 Гц. Можно встретить и более высокочастотные модели, до 440 Гц. Как правило, монтируется в подкапотном пространстве, но иногда и на внешней части решётки радиатора. Конструкция может быть цельной или разборной. Габариты неразборных гудков обычно компактнее.

    Дисковый клаксон имеет меньшие размеры

    Дисковый клаксон

  • Рожковый сигнал. Другими словами, это автомобильный горн. По большому счёту такой гудок представляет собой выпрямленную улитку. Обычно монтируются на внешней части транспортного средства. Устройство допустимо расположить и в подкапотном пространстве, но в таком случае снизиться его громкость.

    Рожковый сигнал

    Рожковый сигнал, он же горн

Пневматические гудки

Основные рабочие элементы пневматических клаксонов это: горн, диафрагма и мембрана. Сжатый воздух при воздействии на мембрану заставляет её деформироваться и колебаться, возникающий звук усиливается горном. Пневматический гудок самый громкий сигнал на авто — его громкость достигает 145 дБ.

Пневматический клаксон

Мощные клаксоны этого типа комплектуются, как правило, четырьмя трубками, которые генерируют сигнал частотой от 400 до 800 Гц. Для обеспечения полноценной работы такого устройства, понадобится достаточно мощный компрессор, способный создавать давление в 60 атмосфер.

Пневматический гудок способен воспроизводить не только однотонный звук, но и некоторые мелодии. Для этого компрессору понадобится значительное пространство под капотом, а также устройство необходимо будет дополнить специальным электронным контроллером. Компрессор для гудка в таком случае управляется электрическими сигналами, которые подаёт запрограммированный контроллер. У водителя есть несколько вариаций мелодий.

Электронные сигналы

Главной частью электронных гудков является чип, который генерирует звук нужной частоты и передаёт его на громкоговоритель устройства. Громкость сигнала может достигать 110 дБ, а частотный диапазон весьма обширен и в каждой отдельной модели может быть совершенно разным.

Электронный клаксон

Электронный клаксон

Их монтаж можно производить практически на любом автомобиле независимо от габаритов и напряжении электрической цепи. Электронные клаксоны могут работать как от 12, так и от 24 В. Устройство может воспроизводить как однотонные звуки, так и различные мелодии.

Стоит помнить, что музыкальный гудок может стать причиной нежелательного внимания сотрудников ДПС в случае, если мелодия напоминает спецсигнал. При этом на водителя может быть наложен штраф.

Нестандартные решения

В некоторых случаях водители предпочитают устанавливать паровозный гудок на авто. Он обладает весьма значительной мощностью и способен резко привлечь внимание окружающих. Однако его монтаж требует довольно много места в подкапотном пространстве.

паровозный гудок

Паровозный гудок является самым мощным

Монтаж паровозных или пароходных сигналов не запрещён, но необходимость в таком гудке спорна. Его использование в городском режиме может стать причиной штрафа. Помимо того, для использования таких сигналов автомобиль должен обладать хорошей звукоизоляцией.

Паровозный гудок на автомашине может напугать любого. В видео ниже показаны приколы с паровозным гудком установленным на маленькую малолитражку.

Установка клаксона

После приобретения клаксона, устройство нужно установить. К каждой модели прилагается инструкция, однако, что касается электрической части, здесь обычно всё довольно просто.

установка звукового сигнала на автомобиль

Установка звукового сигнала на автомобиль

Сама установка звукового сигнала на автомобиль взамен старого несложна. Клаксон устанавливается на место старого, или если  новый больше, то подбирается пространство для его крепления. Гораздо сложнее установить пневматический звуковой сигнал с компрессором, ведь нужно искать не только большее место под сам гудок, но и под компрессор.

Выбор места для установки звукового сигнала на автомобиль

Выбор места для установки звукового сигнала на автомобиль

При монтаже обеспечьте надёжное крепление клаксона, чтобы не потерять его во время езды.

Самый громкий сигнал на авто — это, конечно, круто, но необходимо учитывать, что для нормальной работы его компрессора может потребоваться довольно большая сила тока. Поэтому перед такой покупкой стоит подумать о соответствии аккумуляторной батареи машины и генератора.

установка пневмосигнала на автомобиль

Установка пневмосигнала на автомобиль

Монтаж такого устройства лучше доверить проверенному автосервису.

Заключение

В завершении темы стоит отметить, что клаксон в первую очередь — это устройство для общения водителя с пешеходом или другими водителями в исключительно крайнем случае.

Правила пользования звуковыми сигналами

Правила пользования звуковыми сигналами

Громкость и звук таких устройств пока никакими ГОСТ-ами не регламентируется, а нарушением считается использование спецсигналов («крякалок»).

В городском режиме гудок разрешено использовать только для предупреждения ДТП, а вне населённого пункта перед началом обгона.

Беспорядочное использование гудка считается нарушением правил дорожного движения. В этом случае к водителю могут быть применены штрафные взыскания со стороны сотрудников дорожной службы.

Мощный и громкий звуковой сигнал (клаксон) на авто с компрессором

Принцип действия таких гудков напоминает старинные «гуделки», которые устанавливались на конных повозках и первых паровых автомобилях. Воздух движется из компрессора через специальную трубку, заставляя ее вибрировать и издавать довольно громкие звуки. Существуют очень много разновидностей, от1000р до 30 000 р. У нас же самая дешманская ~1200р в местном авторынке
Сегодня будем делать апгрейд сигналов.

И так что для этого нужно:
Сам сигнал типа фаа фаа
Балон от использованного огнетушителя
И электронный клапан.
С первым пунктом можно справится легко, цена вопроса 1200-1800р в любом авторынке.
А с оставшими двумя немного сложнее.
И тут меня осенило, а что если вместо балона накопителя просто использовать второй насос. В любом случае насосы не самые мощные, прирост мощности будет, но не на 100% конечно, думаю в предалах 30% — 40% прирост мощности ждать стоит.
Сразу скажу, никаких тестов с записью звука через камеру либо телефон не будет! Замеры производить тоже не чем. Будет сугубо личное мнение, верить или нет это ваше право. В любом случае громкость звука через камеру передать не реально.
И так поехали.

Для апгрейда нам понадобится:

Сам сигнал типа фаа фаа

Дополнительный насос

Трубка тройник, чтоб врезаться.

Сигнал у нас уже есть, Осталось купить насос на местном авторынке и тройник в хозмаге.

Доп насос купил за 400, а медный тройник за 75р, почему медный, да просто такой попался, который подошёл по диаметру.

Прежде чем начнём, немного слов о доставке. Посылка пришла в чёрном простом пакете. Была замотана даже не в пупырку, а в тонкий поролон.

Коробка пострадала, внутри крепление тоже.

Сломанное крепление

Забегая вперёд скажу: сама дудка пластиковая с хромированным напылением, имитация под метал, Даже больше скажу, все сигналы этой формы одинаковые, как будто их выпускают на одном заводе, хоть с Китая брать хоть, в местных магазинах.
Внутри коробки всё стандартно: дудка, насос, шланг и крепёжные болты

И так. Все куплено для апгрейда. Правда насос попался синий, ну ничего страшного, они одинаковые.И тройник

Прикидываем как всё компоновать компактно.

Да все стыки в дудке лучше обмазать герметиком перед окончательной сборкой, так как не вызывают доверия, можно использовать любой автомобильный герметик, так как мы используем его как клей, чтоб ничего не открутилось от вибрации. В любом случае хуже не будет, так как мы всё же хотим добавить доп.насос, а это дополнительная нагрузка.

После полного высыхания герметика продолжаем сборку. Чтоб металл насосов не натёр дудку, да и вибрация самой дудки не плохая, я обмотал его поролоном с которым он пришёл и закрепил скотчем. Фото этого момента не сделал.

Полная сборка. Всё это хозяйство я закрепил пластиковыми стяжками, синей изоленты не было. Если серьёзно, то очень даже не плохо держится, да и в любом случае, можно быстро заменить стяжку на новую.

Теперь можно устанавливать. Ставить будем на а/м Шевроле Нива. Закрепил одним болтом и 1ой толстой стяжкой

Я это устанавливал ещё зимой, держится отлично, при ремонте машины можно аккуратно демонтировать, чтоб не мешало.Публикую обзор только сейчас потому, что хотел показать вам мои старые сигналы, а чтоб их достать надо отгибать бампер, когда холодно может лопнуть пластик.

Слабонервным не смотреть

Видео как я еду и пугаю прохожих своим сигналом не будет, возраст уже не тот, да и вхлам тонировку давно запретили.
По итогу что могу сказать, громче стало примерно на 50% процентов, чисто моё субъективное мнение. Проблемы, что тебя не услышат однозначно нет! Можно было бы замерить потребление с одной и с двумя насосами. Если кому-то будет это очень интересно, пишите в комментариях, я замерю и добавлю в обзор.
Цена на товар сейчас завышенная, Желающим повторить, можно купить в любом магазине, даже в местном. Ну если у кого то есть поинты или купоны можно и через интернет.

Летом хочу сделать сигнал как у грузовиков, вместо компрессора эти либо автомобильный насос. Баллон от огнетушителя есть, осталось найти электро клапан. Думаю в авто магазине для грузовиков он будет.

На этом всё. Спасибо что дочитали до конца, всем удачных покупок в просторах интернета.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Добавляем громкости сигналам своими руками

Автор admin На чтение 2 мин. Просмотров 17.4k. Опубликовано

Иногда кажется, что автомобильные сигналы почему то тихо работают. Вот и друг ко мне пришел с такой-же проблемой и попросил сделать чтобы сигналы сигналили так, чтобы уши заварачивались…Это хорошо, что я знал один проверенный способ, который и предлагаю сегодня вам.  Для этого нам потребуется два комплекта сигналов для авто и отрезок канализационной трубы из пластмассы.



Добавляем громкости сигналам своими руками

Добавляем громкости сигналам своими руками

Добавляем громкости сигналам своими руками

Добавляем громкости сигналам своими руками

   Диаметр трубы подбираем такой, чтобы свободно в неё  вxодило сигнальное устройство. Длина трубы – приблизительно  полметра.

Добавляем громкости сигналам своими руками

Добавляем громкости сигналам своими руками

   Также надо будет купить эпоксидную смолу и  несколько палочек силикона.

Добавляем громкости сигналам своими руками

Добавляем громкости сигналам своими руками

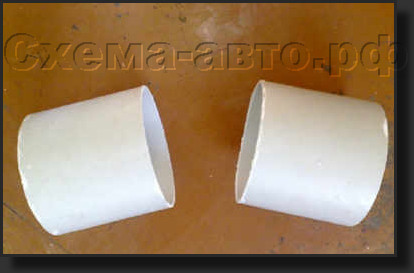

Затем обрезаем трубу на 2 одинаковые половины, старайтесь резать трубу как можно ровнее.

Добавляем громкости сигналам своими руками

Добавляем громкости сигналам своими руками

Добавляем громкости сигналам своими руками

Добавляем громкости сигналам своими руками

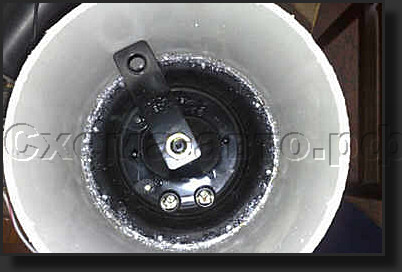

Вот делаем первый сигнал, устанавливаем его в трубу и для герметичности обмазываем его силиконом. Потом как засохнет силикон, готовим эпоксидку и шприцом заливаем прямо сверху силикона. Затем таким же способом изготовляем и другую трубу с сигналом…

Добавляем громкости сигналам своими руками

Добавляем громкости сигналам своими руками

Добавляем громкости сигналам своими руками

Добавляем громкости сигналам своими руками

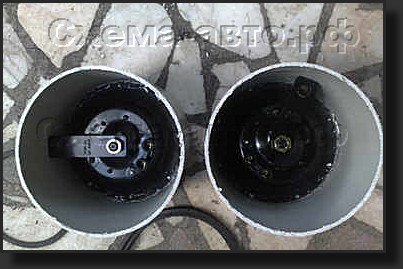

После того как полностью промазали трубы силиконом и эпоксидкой,  выставляем на свежий воздух часиков на 5 для отвердения.

Добавляем громкости сигналам своими руками

Добавляем громкости сигналам своими руками

В готовых трубах проделываем отверстия для проводов и для крепления (для болта). Болт подбираем такой, чтобы вам было потом легко закрепить данную конструкцию под капотом своего автомобиля. Потом на трубах с обратной стороны прикрепляем ещё по сигналу.

Добавляем громкости сигналам своими руками

Добавляем громкости сигналам своими руками

Вот как делать практически всё видно из фотографий, другие сигналы крепим всё также как и предыдущие сперва силикон потом эпоксидка, выводим провода в итоге получаем по четыре провода от каждого сигнала, эти провода запараллеливаем и получаем по 2 провода с каждой трубы.

Добавляем громкости сигналам своими руками

Добавляем громкости сигналам своими руками

Плюс этих сигналов в том, что этим сигнальным устройствам всё равно как вы подключите полярность, они всё равно будут сигналить. Эти сигналы в трубе издают звук с частотой 300 герц. Это мы пробовали только два, а если подключить все четыре?

Потом все наши сигналы мы прикрепили под капотом автомобиля, провели провода,  подключали через реле и когда был нажат сигнал, то уши просто свернулись в трубочку и минут пять ничего не слышали- стоял один звон…Короче это не сигналы, это просто сумашедшие сигналы…Так что если вы хотите усилить свои сигналы, то действуйте по выше описанному и проверенному нами способом. Желаю всем удачи на дорогах.



Звуковой сигнал на авто: принцип работы,виды,установка,неисправности.

Содержание статьи

Принцип работы

Принцип работы автомобильных сигналов основан на циклическом замыкании и размыкании контактов. При этом происходит колебание мембраны. Громкость, тон и сила потребляемого тока определяются зазором между якорем (подвижным контактом) и сердечником (неподвижным контактом). В зависимости от потребляемого тока сигналы могут включаться непосредственно включателем или через реле. Звуковые сигналы в автомобиле бывают безрупорными (шумовыми) или рупорными (тональными). Комплект звуковых сигналов включает шумовые и тональные сигналы, настроенные на совместную работу. Основное назначение звукового сигнала – обратить на себя внимание других участников движения, особенно, когда не хватает видимости.

Звуковой сигнал вибрационного типа, безрупорный. Включатель с кольцевой кнопкой установлен на рулевом колесе. На автомобиле ВАЗ-2101 устанавливаются два сигнала — низкого и высокого тона. Сигнал состоит из корпуса, электромагнита 3, якорька 4, контактов 6, мембраны 7 и резонаторного диска 5. При нажатии на кнопку замыкается электрическая цепь, и ток из аккумуляторной батареи поступает по замкнутым контактам 6 в обмотку электромагнита 3. При этом электромагнит притягивает якорек 4, который прогибает мембрану 7 и одновременно размыкает контакты 6. Электрическая цепь прерывается, электромагнит размагничивается, и якорек под действием упругости мембраны отходит обратно,, вследствие чего контакты смыкаются, снова образуется замкнутая электрическая цепь, якорек вновь притягивается, и процесс повторяется. При этом создаются частые колебания мембраны (до 100 колебаний в секунду) и появляется звук. Тон звука каждого сигнала регулируется винтом 1, расположенным на задней стенке. При вращении винта по часовой стрелке сила звука увеличивается, а при вращении против часовой стрелки — уменьшается.

Неисправности звукового сигнала

Не работают звуковые сигналы Устранение неисправности
а) Перегорел предохранитель. Заменить предохранитель, предварительно устранить причину перегорания предохранителя.
б) Обрыв цепи в схеме звуковых сигналов: окислены или разъединены наконечники проводов в разъемных соединениях, повреждены провода. Проверить последовательно наличие цепи в разъемных соединениях согласно схеме включения звуковых сигналов
в) Окисление, загрязнение контактного кольца на рулевом колесе. При замыкании контактной пластины центрального переключателя на «массу» звуковые сигналы работают. Зачистить контактное кольцо, отрегулировать.
г) Перекос арматуры рулевого колеса, накладки сигнальной кнопки или не отрегулирован зазор включения звуковых сигналов. При замыкании контактной пластины центрального переключателя на «массу» звуковые сигналы работают. Зачистить контактное кольцо, отрегулировать. Заменить поврежденные детали, отогнуть накладку рулевого колеса, отрегулировать.
д) Отогнута пластина включателя звуковых сигналов центрального переключателя или ее излом. При замыкании контактной пластины центрального переключателя на «массу» звуковые сигналы работают. Зачистить контактное кольцо, отрегулировать. Отогнуть пластину или заменить центральный переключатель.
е) Не работает реле включения звуковых сигналов. Проверить реле на работоспособность,в случае поломки заменить аналогичным
ж) Неправильно установлена перемычка в месте установки реле включения звуковых сигналов на монтажном блоке. Проверить и установить правильно перемычку: на блоке.
и) Обрыв цепи монтажного блока : перегорание дорожек, ложная пайка. Проверить цепь согласно схеме монтажного блока. Заменить монтажный блок.
к) Не работает звуковой сигнал: разрегулировка, обрыв цепи обмотки катушки, отпадание «таблетки» контакта, попадание влаги. Отрегулировать или заменить звуковой сигнал. При регулировке сигнала винтом возможно постоянное замыкание контактов и перегорание предохранителя.
Некачественное звучание звуковых сигналов Устранение неисправности
а) Неисправность звуковых сигналов: разрегулировка, трещина мембраны. Отрегулировать сигналы или заменить.

ВИДЫ ЗВУКОВЫХ СИГНАЛОВ ДЛЯ АВТОМОБИЛЕЙ

Все клаксоны можно условно разделить следующим образом:

  1. Воздушный:
  • однорожковый;
  • многорожковый.
  1. Электрический:
  • однотональный;
  • многотональный.

Отличие между ними в том, что первые работают от сжатого воздуха, а вторые от электрического тока. Для воздушных клаксонов необходима установка компрессора и ресивера, ведь их нельзя просто подключить к аккумулятору или питающему проводу. Исключение составляют клаксоны со встроенным компрессором. На большинстве машин устанавливают клаксоны, работающие лишь в одной тональности. Если же однотональный звук не устраивает, то можно подключить высокочастотные и низкочастотные клаксоны с изменяемой тональностью. Также устанавливают несколько источников звука, чья тональность соответствует выбранной мелодии и включают их по определенному алгоритму.

На большинстве авто предусмотрена лишь световая индикация включения заднего хода, из-за чего водитель вынужден вручную подавать сигналы с помощью гудка. В конце 80-х годов прошлого века в СССР из Японии или Европы начали завозить автомобили с нестандартным звуковым оповещением о включении заднего хода. В качестве сигнала использовали мелодии или записанные высказывания типа «пожалуйста, осторожно, моя машина едет назад».

УСТАНОВКА ЗВУКОВОГО СИГНАЛА

Согласно нормативам ГОСТа, не существует точных характеристик, которые относились бы к сигналам. Но если на автомобиле сигнал находится в неисправном состоянии или отсутствует вообще, то данный факт считается полным нарушением, за что водитель может быть привлечен к определенному виду ответственности. Этот факт обязывает всех водителей иметь на своем транспортном средстве исправное звуковое устройство.



Согласно последним правилам и положениям, нормированию подлежат гудки высокой частоты, которая должна находиться на определенном уровне. В большинстве случаев данная частота должна быть постоянной. Если на транспортном средстве установлен достаточно громкий или слишком тихий сигнал, то это может доставлять много неприятностей не только пешеходам, но и самому водителю.

В большинстве случаев звуковые гудки имеют частоту звучания, находящуюся в диапазоне от 320 до 440 Гц. Причиной этому является сила звука гудка, воздействующего на орган слуха человека. Именно данный диапазон громкости является наиболее оптимальным. Слишком громкий звуковой сигнал автомобиля может напугать прохожего или вывести его из состояния равновесия. При слабом сигнале автомобиля возникает серьезный риск для жизни пешеходов.

Если Вам хочется установить в своем транспортном средстве многоголосые гудки, то стоит позаботиться о наличии хорошей звукоизоляции Вашего автомобиля. Иначе от собственного звукового гудка авто придется страдать в первую очередь Вам. Приобретая желаемый гудок для своей машины. Обязательно удостоверьтесь, сможет ли аккумулятор выдержать нагрузку данного устройства. В противном случае Ваша покупка будет бессмысленной или негативно отразится на сроке эксплуатации аккумулятора. В идеале мощность данного устройства должна быть выше мощности сигнального гудка.



Есть еще один очень важный момент, который касается размеров сигнальной системы. Для дисковых сигналов, защищённых собственной решёткой, характерна установка снаружи, в отличие от «улиток», которые к данному виду установки не приспособлены. Учитывая эти детали, водитель должен рассчитывать объем внутреннего пространства, который находится под капотом.

Приобретая автомобильный сигнал в специализированном магазине, к нему обязательно прилагается подробная инструкция по установке. Разобравшись в ней, автолюбитель сможет самостоятельно установить гудок на свою машину. К тому же, большинство сигнальных гудков имеют одинаковый принцип установок. Это очень удобно и не доставляет автолюбителям лишних хлопот по данному поводу.

Согласно теории, гудок присоединяют в устройство автомобиля посредством имеющегося в нем реле либо через прерыватель, имеющий источник тока. Проектировщики транспортных средств предусмотрели момент движения электронов при подаче тока, связанных с особой «массой». Рядом с такой массой и располагается кнопка включающая сигнал. Поблизости с ними находится и само устройство. Таким образом гудок крепится к транспортному средству.

Звуковые сигналы: сирены и рожки

Области применения звуковых сигнальных устройств очень разнообразны. Многотональные оповещатели, пьезозуммеры, сигнальные рожки и звонки используются в различных отраслях промышленности. Примеры применения можно найти в машиностроении, автоматизации, специальной технике и кранах. Особенно при отсутствии постоянного визуального контакта между работниками и сигнальным устройством используются звуковые сигналы. Обычно они используются для звуковой сигнализации неисправностей или опасных ситуаций.Сигнал подается одним тоном, несколькими тонами или определенной последовательностью тонов.

Мощное сигнальное оборудование для лучшей сигнализации

Auer Signal предлагает современные сигнальные устройства, которые разрабатываются и производятся в Вене. В нашем широком ассортименте звуковых сигнальных устройств вы можете найти модели для всех областей применения. Это дает вам возможность выбрать подходящую модель для ваших нужд из наших мощных, надежных и долговечных сирен. Наши топовые модели обеспечивают звуковое давление до 127 дБ, обладают ударопрочностью (IK09) и подходят для использования в экстремальных условиях (IP66).

Наши звуковые сигнальные устройства делятся на следующие две категории:

Громкость звуковых сигнальных устройств Auer Signal составляет от 60 дБ до 127 дБ. На эффективность звукового сигнального устройства влияет несколько факторов, которые необходимо оценивать индивидуально в зависимости от области применения. Эти факторы включают:

  • Уровень звукового давления в децибелах (дБ)
  • Звуковая частота в Герцах (Гц)
  • Расстояние между сиренами и приемником
  • Объем окружающей среды
  • Влияние окружающей среды, например, влажность, направление ветра или погодные условия

Особенно в промышленном секторе на эффективность звукового сигнального устройства сильно влияет громкий окружающий шум, производимый машинами.Для звуковых сигнальных устройств Auer Signal рекомендует уровень звукового давления как минимум на 15 дБ выше уровня окружающей среды. Частота, на которой сигнал является наиболее громким, должна быть как можно дальше от частоты окружающего шума. Рекомендуемая частота звука должна быть от 300 до 3000 Гц.
Указанный уровень звукового давления наших звуковых сигнальных устройств был измерен в безэховой звуковой камере на расстоянии 1 метра.

Звуковые сигналы от Auer Signal доступны по всему миру

Сигнальные устройства Auer Signal производятся на юге Вены, Австрия.Если вам нужна дополнительная информация или вы хотите разместить заказ, свяжитесь с нашей всемирной дистрибьюторской сетью. Мы и наши партнеры будем рады вам помочь.

.

Звуковая визуальная сигнализация: световые сигналы + сирены

Объедините мощность двух сигнальных устройств для большего контроля и безопасности: с помощью комбинированных световых и звуковых сигнальных устройств от Auer Signal вы получите световой сигнал стробоскопического, мигающего или непрерывного предупредительного света с многотональной сиреной, звуковым сигналом или зуммером в одном устройстве.

Наши визуально-звуковые сигналы являются результатом многолетних исследований и разработок. Продукты производятся с использованием самых современных производственных процессов и идеально синхронизированы для воспроизведения согласованного светового и звукового сигнала.

Комбинированные свето-звуковые сигнальные устройства от Auer Signal высоко ценятся за свое высокое качество и надежность и используются во всем мире в различных отраслях промышленности, таких как машиностроение, автоматизация производства, автомобильные заводы, склады, а также в шкафах и электронных панелях управления.

Подходящий продукт для любого применения

Наши продукты достигают уровня громкости от 80 дБ до 127 дБ. В сочетании со светодиодной или ксеноновой лампой может быть достигнута мощность 400 кандел.Дизайн нашей продукции варьируется от 45 мм (круглые) до 228 мм (квадратные).

В зависимости от размера и характеристик различных моделей фонарь либо встроен в переднюю часть эхолота, либо утоплен в верхней части корпуса. Эти два типа моделей также могут быть установлены вертикально или горизонтально.

Широкий спектр возможностей визуально-звуковой комбинации

При использовании визуально-звуковой комбинации вам понадобится только одно сигнальное устройство, и, следовательно, нет необходимости прикреплять и монтировать два отдельных устройства.В нашем ассортименте вы найдете следующие типы устройств визуально-звуковой сигнализации:

Кроме того, наши сигнальные башни могут быть расширены звуковыми модулями для создания визуально-звукового варианта. Выберите подходящие световые и звуковые модули для вашего применения из компактных или модульных сигнальных вышек. Вы можете настроить наши вышки с помощью конфигуратора.

Auer Signal означает качество визуальной и звуковой сигнализации.

С 1910 года компания Auer Signal разрабатывает и производит в Вене, Австрия.Наши сигнальные устройства используются во всем мире и пользуются особой популярностью благодаря своему высокому качеству и долговечности. Пожалуйста, свяжитесь с одним из наших торговых партнеров в вашем регионе, чтобы узнать больше о наших продуктах или разместить заказ.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
