Проверка топливной системы инжекторного двигателя: Поиск неисправностей топливной системы инжектора

Содержание

Как проверить поступает ли бензин на инжекторе

В бензиновый двигатель не поступает топливо: инжектор и карбюратор

Двигатель и инжектор

Двигатель и инжектор

Начнем с того, что в процессе эксплуатации автомобиля водители достаточно часто сталкиваются с тем, что двигатель не заводится, работает с перебоями или неожиданно глохнет. При этом обычно диагностика затрагивает систему зажигания (на бензиновых авто) и систему питания.

Как показывает практика, нестабильная работа силового агрегата на бензиновых автомобилях во многих случаях связана с тем, что в двигатель не поступает бензин, а точнее в инжекторную систему. В этой статье мы поговорим о том, почему так происходит, а также что делать водителю, если нет поступления бензина в двигатель.

По каким причинам горючее не подается в цилиндры

Поступление топлива

Поступление топлива

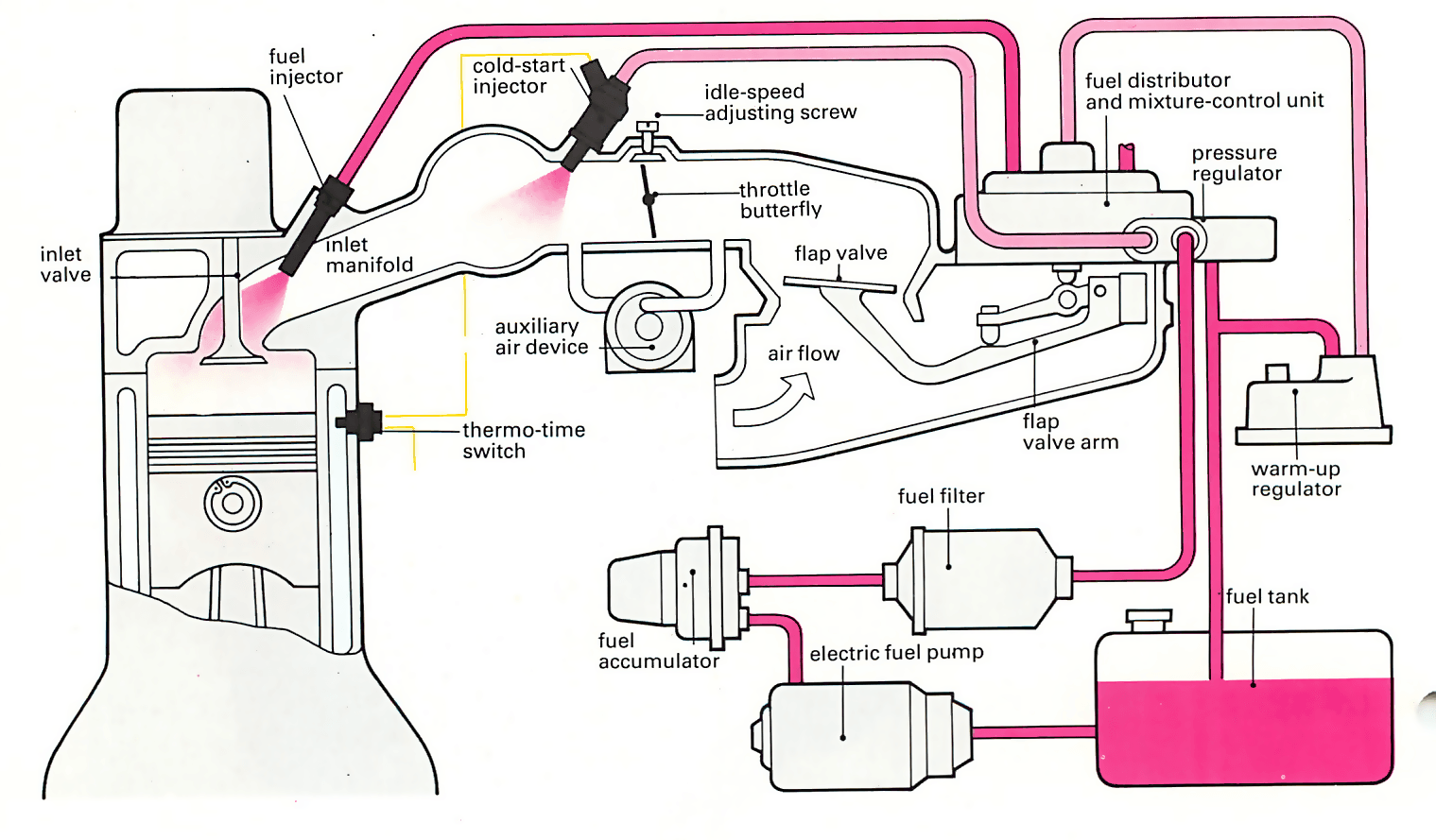

Итак, общая схема работы системы питания предполагает забор топлива из бензобака, после чего горючее попадает в карбюратор или инжектор.

Далее топливо подается во впускной коллектор, затем топливно-воздушная смесь через впускные клапаны поступает в камеру сгорания.

Становится понятно, что если не поступает бензин в двигатель, тогда эта проблема возникает как на моторах с карбюратором, так и на инжекторных ДВС. Самой простой причиной можно считать отсутствие бензина в баке или повреждение топливных магистралей. Другими словами, речь идет об утечках в результате каких-либо повреждений бака или топливопроводов, когда бензин вытекает еще до попадания в цилиндры.

Распространенные проблемы с подачей бензина в ДВС

  • Если исключить утечки, следующей причиной, по которой в мотор не подается бензин, являются различные неполадки бензонасоса. Отметим, что на автомобилях с карбюратором стоит бензонасос механического типа и располагается в подкапотном пространстве.

При этом на инжекторных двигателях стоит электрический бензонасос. Указанный насос расположен непосредственно в топливном баке. Если говорить о механическом устройстве, то зачастую к его поломке или некорректной работе приводит повреждение мембран, а также перегрев.

Электробензонасос обычно выходит из строя в тех случаях, когда работает с минимальным количеством топлива в баке. Дело в том, что охлаждение данного типа насосов происходит именно за счет горючего. Также следует выделить проблемы с реле бензонасоса или обрыв проводки, по которой осуществляется его питание электроэнергией.

Добавим, что если устройство не в состоянии создать нужного давления в топливной системе (давление отсутствует или низкое), тогда форсунки на некоторых ДВС могут не открываться, двигатель в этом случае не запускается. В других случаях открытие инжекторов все же происходит, однако топлива все равно недостаточно. При этом агрегат начинает работать с перебоями, глохнуть на разных режимах и т.д.

На начальном этапе необходимо произвести замер давления топлива в топливной рампе инжекторного двигателя, параллельно не забывая и о возможных проблемах с регулятором давления в рампе.

  • Еще одной проблемой, которая мешает топливу попасть инжектор, а потом и в цилиндры двигателя, является загрязнение фильтров топливной системы. На инжекторе кроме привычного топливного фильтра также имеется сеточка бензонасоса, при этом в случае сильного загрязнения сетки-фильтра бензонасоса производительность устройства заметно падает.

Если же происходит загрязнение топливного фильтра тонкой очистки, тогда поступление горючего в двигатель может быть полностью перекрыто. Что касается карбюратора, на таких авто также имеется фильтр топлива, который обычно установлен перед карбюратором. Если происходит засорение фильтрующего элемента, тогда начинаются трудности с запуском мотора и подачей топлива на разных режимах.
Чтобы избежать указанных выше неполадок, фильтры нужно своевременно менять как на карбюраторном, так и на инжекторном моторе. Также нужно помнить, что фильтр-сетку на бензонасосе нужно периодически чистить или полностью менять на новую каждые 50-60 тыс. км. пробега.

  • Завершает список возможных причин нарушения топливоподачи в двигатель загрязнение карбюратора или инжекторных форсунок, а также выход отдельных элементов из строя. Как правило, в карбюраторе могут засоряться жиклеры, а в устройстве форсунок загрязнению подвержены распылители. Еще мусор и отложения могут частично или полностью перекрывать тонкие каналы и т.д.
    чистка сетки бензонасоса своими руками

Чтобы этого не происходило, инжектор нужно периодически чистить одним из доступных способов (ультразвуком, специальными очистителями на стенде и т.д.). Также следует добавить, что карбюратор может требовать очистки, ремонта или отдельной настройки. Например, недостаточное количество бензина в поплавковой камере приведет к тому, что горючего будет недостаточно для нормальной работы ДВС.

Что в итоге

Как видно, при наличии определенных навыков и знаний можно определить, почему не поступает бензин в двигатель как на моторах с карбюратором, так и на инжекторных силовых агрегатах. При этом многие проблемы можно решить самому. Например, отремонтировать, почистить и настроить карбюратор вполне реально в гаражных условиях. То же самое можно сказать и о чистке форсунок своими руками.

Напоследок хотелось бы отметить, что своевременная замена топливных фильтров, регулярная чистка инжектора или карбюратора, а также езда на топливе хорошего качества являются залогом исправной работы системы питания бензинового или дизельного двигателя.

Также следует помнить, что на инжекторных ДВС крайне нежелательно оставлять минимум горючего в баке, так как отложения и мусор на дне начинают засасываться в бензонасос, в результате чего устройство не только хуже охлаждается, но и происходит интенсивное загрязнение сетки бензонасоса со всеми вытекающими последствиями.

Также езда с полупустым баком зимой приводит к активному образованию конденсата, который накапливается в бензобаке. В результате конденсат (вода) не только оседает на дне и попадает в камеру сгорания, но и вызывает сильную коррозию стенок резервуара. В результате в баке появляется ржавчина, а в случае сквозной коррозии неизбежно возникают активные утечки топлива.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Рекомендуем прочитать:

Поиск неисправностей топливной системы инжектора

В данной статье рассмотрим неисправное состояние системы управления инжектора и в качестве примера рассмотрим систему топливоподачи.

Как работает топливная система

Топливо подается в рампу под избыточным давлением (6 атмосфер), которое создает бензонасос. С помощью регулятора давления на форсунке поддерживается постоянный перепад давления, равный 3 атмосферам. При постоянном давлении и линейной характеристике форсунок количество впрыскиваемого топлива определяется длительностью импульса управления форсунками.

Это теория. На реальном двигателе перепад давления может составлять от 2,8 до 3,2 атмосферы. Это допустимый диапазон, при котором не наблюдается отклонений в работе двигателя. Почему возможен разброс давлений? Он определяется разбросом характеристик регуляторов давления.

Как проверить топливную систему?

Подключим манометр к топливной рампе. При включенном бензонасосе и неработающем двигателе давление должно составлять 2,8—3,2 атмосферы. Если двигатель работает на холостом ходу, давление должно снизиться до 2,2—2,5 атмосферы. При перегазовках стрелка манометра должна отклоняться в зону 2,8—3,2 атмосферы.

Теперь проверим работу форсунок. На неработающем двигателе создадим необходимое давление в рампе (2,8—3,2 атмосферы), после чего с помощью подадим серию тестовых импульсов на первую форсунку, контролируя изменение давления. Вышеописанную процедуру необходимо провести для всех форсунок. Перепад давления во всех случаях должен быть одинаков. Если результаты проверки давления топлива соответствуют вышеописанным — система подачи топлива исправна.

Что будет происходить, если давление топлива в рампе окажется пониженным (менее 2 атм.) или повышенным (более 4 атм.)? Количество впрыскиваемого топлива изменится пропорционально отклонению давления от нормы. Другими словами, произойдет обеднение или обогащение топливовоздушной смеси.

Особенно болезненным оно будет в системах управления двигателем без обратной связи по датчику кислорода, так как контроллер не знает о неисправности и продолжает рассчитывать топливоподачу для нормального значения давления топлива. В системах управления с контроллер может компенсировать изменение состава топливовоздушной смеси, но только в разумных пределах.

При неправильном давлении топлива возникают проблемы с пуском двигателя, появляются провалы при движении автомобиля, увеличивается .

Поиск неисправности топливной системы

Вспомним . В нее входят: топливный бак с установленным в нем погружным бензонасосом, топливный фильтр, топливопроводы (подающая и сливная магистрали), рампа форсунок и регулятор давления. Неисправность любого из названных компонентов может стать причиной неверного давления топлива. Попробуем перечислить наиболее часто встречающиеся неисправности для каждого компонента системы топливоподачи.

Бензобак. Через специальные трубопроводы бензобак сообщается с атмосферой, что предотвращает его деформацию (сплющивание). Если связь с атмосферой нарушена, внутри бензобака создается разрежение. В этом случае давление в топливной рампе может быть пониженным.

Бензонасос. Неисправностей может быть несколько:

  • не развивает нужного давления, как следствие — пониженное давление топлива;
  • обратный клапан бензонасоса не держит давление, как следствие — быстрое падение давления после выключения зажигания;
  • загрязнение сеточки-фильтра бензонасоса, как следствие — пониженная производительность насоса, сказывающаяся в динамических режимах работы двигателя.

Топливный фильтр. Загрязнение топливного фильтра может приводить к пониженному давлению топлива из-за снижения пропускной способности топливной магистрали. Если топливный фильтр поврежден (порван), грязь может попасть в форсунки со всеми вытекающими последствиями.

Топливопроводы. Топливопроводы могут быть пережаты. Если это случилось с подающей магистралью, то давление топлива будет пониженным, если со сливной магистралью — повышенным. Кроме того, к снижению пропускной способности топливных магистралей может приводить использование некачественного бензина с повышенным содержанием смол.

Регулятор давления топлива. Встречаются регуляторы с подклинившей диафрагмой в открытом или закрытом положении. В первом случае давление топлива в системе будет пониженным, во втором — повышенным.

Форсунки. Характерны следующие виды неисправностей:

  • форсунка не открывается, как следствие — обедненная топливовоздушная смесь;
  • форсунка постоянно открыта, как следствие — обогащенная топливовоздушная смесь;
  • форсунка работает, но ее характеристика “уплыла”, как следствие — некорректная топливовоздушная смесь.
Бортовая диагностика для определения неисправности

Неисправность топливной системы приводит к отклонению давления в топливной рампе. Вследствие этого количество топлива, подаваемого в цилиндры, отличается от рассчитанного, происходит обеднение или обогащение топливовоздушной смеси. В системах управления двигателем с датчиком кислорода контроллер следит за текущим составом топливовоздушной смеси.

При значительном отклонении топливовоздушной смеси от желаемого значения контроллер воспринимает это состояние как неисправность, и в памяти контроллера фиксируется один из двух кодов неисправностей:

  • P0171 — система топливоподачи слишком бедная;
  • Р0172 — система топливоподачи слишком богатая.

Повышенное или пониженное давление в топливной рампе — это лишь одна из причин, по которым в памяти контроллера могут быть зафиксированы коды Р0171, Р0172. Причиной значительного обеднения или обогащения топливовоздушной смеси могут быть неисправные датчики массового расхода воздуха, датчики кислорода, форсунки. К переобеднению топливовоздушной смеси приводят подсосы воздуха.

Значение давления топлива может находиться за пределами допустимого диапазона, но при этом бортовая диагностика ничего не фиксирует. Вполне реальная ситуация — не всесильна.

Диагностика давления топлива. Способы промывки инжектора.

Когда бензиновый двигатель, при работе на холостом ходу “тупит” или “подтраивает”, скачет стрелка тахометра, то сразу трудно определить в чем проблема. Самые вероятные причины: неисправность в топливной аппаратуре или сильный износ ЦПГ двигателя (падение компрессии). Эти два параметра обычно и диагностируют друг за другом. Для оценки компрессии в двигателе у нас есть своя статья, эта же рассказывает о том, как диагностика давления топлива позволяет выявить неисправность  топливного насоса (бензонасоса), регулятора давления, проверить работу инжектора. А также видам и способам проведения промывки инжектора при его загрязнении.

Любая топливная система автомобиля представляет из себя замкнутый круг. Бензин под давлением, нагнетаемым насосом, поступает из бака через топливный фильтр в топливную рампу: к инжекторам и регулятору давления топлива, а неиспользованное топливо возвращается обратно в бак (на современных моделях топливной аппаратуры «обратка» отсутствует). На каждом из элементов, связанным с прохождением через него бензина возможно изменение давления в ту или иную сторону.

Количество впрыскиваемого бензина зависит от времени работы инжектора, от давления внутри топливной рампы и давления (разряжения) внутри впускного коллектора. Для того чтобы учесть три этих фактора и точнее рассчитать количество впрыскиваемого топлива, в топливной рампе устанавливается регулятор давления топлива. Он поддерживает разницу давлений: давление бензина на форсунке и давление воздуха во впускном коллекторе, излишки бензина направляются обратно в бак по обратной магистрали.

Из-за износа или неправильной работы регулятор может уменьшать или увеличивать давление в топливной рампе. В итоге имеем: недостаток или перелив топлива и потеря мощности в двигателе. Также может происходить подклинивание клапана, в этом случае давление в топливной рампе будет меняться не закономерно, вследствие чего может наблюдаться не устойчивая работа двигателя, дерганье при разгоне.

Диагностика давления топлива в рампе важный параметр в диагностике неисправностей топливной аппаратуры двигателя. Ведь от него зависит состав топливной смеси, соответственно и поведение автомобиля в различных режимах эксплуатации. Поэтому диагностика системы впрыска бензинового двигателя важная составляющая в общей диагностике двигателя.

Виды манометров давления топлива

Для диагностики давления в топливной рампе потребуется манометр давления топлива. Шкала у манометра должна быть не менее 7 бар.  Самый лучший вариант по цене и качеству подходящий для личного применения или небольшого автосервиса прибор HS-1013 (TU-113)

манометр давления топлива

Он позволяет оценить состояние следующих систем: давление насоса, производительность насоса, утечки, засоренность топливного фильтра, проверить работоспособность регулятора давления. Набор адаптеров входящий в комплект позволяет производить измерение давления в топливной системе на всех автомобилях отечественного и многих импортных авто.  Диагностика им довольно проста, ее можно сделать самостоятельно.

В автосервисе для измерения давления топлива используют уже более профессиональные наборы

Тестер давления топлива

типа: Манометр давления топлива TU-114 (HS-0020), ATZ-602 или TU-443 (HS-1011) и ATZ-600набор адаптеров в которых, позволяет подключиться в различных точках к системе питания авто на большинстве марок автомобилей.

Перед диагностикой необходимо тщательно осмотреть всю топливную магистраль, убедится в ее целостности, отсутствию подтеков и коррозии. Необходимо также проверить работоспособность электрических элементов топливной аппаратуры.

На заведенном двигателе давление в топливной рампе должно соответствовать паспортным данным для соответствующей марки автомобиля. Для примера: нормальное давление топлива для ВАЗ, ГАЗ, УАЗ составляет 2,8-3,2 бар. Причина низкого давления, как правило, связана с проблемами в подающей магистрали, а причина высокого давления – с проблемами в обратной.

Диагностика и промывка инжектора

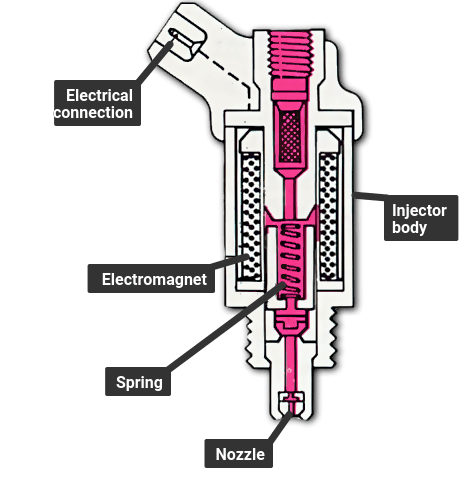

Инжектор — простой электромагнитный клапан, созданный для точного дозирования подачи бензина и его распыления в камере сгорания. В процессе эксплуатации автомобиля из топлива выделяются компоненты, напоминающие битумы и лаки. Чем менее качественно топливо, тем больше этих примесей. Они накапливаются внутри инжектора (на сетке фильтра), так и в топливной рампе.

К топливным отложениям тут добавляются отложения от моторного масла, попадающего во впускную систему двигателя через систему вентиляции картера, особенно сильно у изношенного двигателя. За счет этих отложений происходит уменьшение проходных сечений и уменьшается регулировка топливо-воздушной смеси в сторону ее обеднения.

Чтобы вывести инжектор из нормального рабочего состояния нужно не много. Использование некачественного топлива, движение в городском цикле или на короткие дистанции с недостаточно прогретым двигателем приводит к тому, что отложения в инжекторах  формируются быстрее, чем растворяются моющими присадками, содержащимися в бензине. Снижение пропускной способности одного инжектора на 8-10% вполне достаточно для начала пропусков в зажигании. Если это происходит, не сгоревший кислород попадает в выхлопную систему и выводит из строя датчик кислорода.

Ещё одним компонентом, на который в обязательном порядке необходимо обращать внимание является дроссель. Пары топлива поднимающиеся из впускного коллектора обычно оседают на дроссельной заслонке и прилегающих к ней деталях. Результат – изменение пропорций воздушно-топливной смеси. Обнаружить это загрязнение довольно сложно. Для чистки дроссельной заслонки очень хорошо подходит аэрозольный растворитель.

Проверка работоспособности инжектора

Для диагностики инжектора применяют тестеры и мотор-тестеры. Простой и удобный прибор для тестирования инжектора — Тестер топливных форсунок ADD260. Он предназначен для проверки работоспособности форсунок бензиновых автомобилей.

Тестер позволяет проверить производительность и состояние инжекторов, а затем и помочь почистить их в ультразвуковой ванне благодаря специальному программному обеспечению, которое позволяет создавать различную пульсацию, имитируя работу форсунки. Тестер инжектора ADD260  подключается к форсунке и проверяет ее работоспособность на различных режимах пульсации. Его используют совместно с манометром топливной рампы, например HS-0020, TU-443 или ATZ603 и ATZ-600.

Сначала создают номинальное давление в топливной рампе, выключают двигатель и включая тестер инжекторов на различных режимах пульсации засекают падение давления в топливной рампе. Такую операцию проводят на каждом инжекторе и каждом режиме пульсации. Диагностика инжектора тестером позволяет определить работоспособность форсунки на различных режимах, что позволяет сделать вывод о состоянии инжектора (чистый инжектор, засоренный, нерабочий инжектор).

Если тестер показал, что форсунка засорена, то необходимо ее промыть. Сейчас применяются 2 основных способа очистки форсунок: 1. Промывка инжектора жидкостью без снятия форсунок с двигателя и 2. Промывка снятых форсунок на стенде с очисткой инжектора в ультразвуковой ванне.

Промывка инжектора на двигателе

Это наиболее простой вариант, так как демонтаж их особенно в последних моделях двигателей может представлять собой существенную проблему. Ее обычно проводят периодически с интервалом в 15-25 тыс. км пробега автомобиля. Прохождение растворителя сквозь инжектор также вполне эффективно очищает клапаны и внутренние поверхности камеры сгорания. Сама процедура занимает в этом случае от 30 минут до 1 часа.

Для проведения промывки можно воспользоваться профессиональным оборудованием, а можно изготовить самому (в интернете довольно много статей и роликов на тему “как самостоятельно произвести промывку инжектора”).

При такой промывке инжекторов следует знать: сильно засоренные инжекторы препятствуют проникновению достаточного количества растворителя, то же касается и спекшихся отложений. В этих случаях время промывки увеличивается. Если даже после нескольких десятков минут промывки двигатель не начинает работать лучше, инжекторы следует извлечь из двигателя и промыть более радикальным способом.

Рекомендуем заменить или по крайней мере выкрутить и почистить свечи зажигания после процедуры промывки инжекторов. Т.к. в процессе чистки образуется большое количество несвязанных частиц сажи, которая оседает на свечах и существенно ухудшает их качество. Можно также произвести замену масла и фильтров, так как растворитель может попасть через кольца в масло и снизить его качества.

оборудование для промывки форсунок C-100

Из большого разнообразия установок мы выбрали 2 ПНЕВМАТИЧЕСКИЕ СТАНЦИИ ДЛЯ ПРОМЫВКИ ИНЖЕКТОРА: E-100 и С-100. По своим техническим характеристикам и входящим в их комплектацию адаптерам для подключения к топливным магистралям разных марок автомобилей и приспособлений для удобства работы они лучшие из имеющихся на рынке по качеству и дешевле по стоимости.

Установки работают от стационарного компрессора, пневмолинии в автосервисе, или обычного  автомобильного компрессора для подкачки шин. Давление регулируется с помощью входящего в комплект регулятора с манометром.

Этот способ промывки инжекторов начали рекомендовать и производители топливной аппаратуры. Т.к. в последнее время форсунки стали производить с керамическими корпусами и этот вариант промывки для них самый безопасный по сравнению с ультразвуком.

Промывка инжектора со снятием с двигателя

Более качественный способ промыть инжектор, применяется при сильном загрязнении форсунок. Форсунки снимают, устанавливают на стенд (его можно изготовить самостоятельно приспособив б/у топливную рампу и тестер для управления впрыском инжекторов типа ADD260 или мотор-тестер), для проверки распыла и производительности.

Задавая различные режимы работы форсунки (частоту и длительность импульсов) с применением чистящего раствора можно хорошо почистить каждый инжектор. Рекомендуем после окончания промывки перевернуть форсунку на 180 градусов, соплом распылителя установив ее в топливную рампу и заново произвести промывку на различных режимах. Таким способом чистящий раствор будет прокачиваться в обратном направлении, что намного эффективнее промывает сетчатый фильтр в инжекторе. Через 5-10 мин форсунка полностью очищается.

Для усиления чистящего эффекта форсунку нужно поместить на некоторое время в ультразвуковую ванну, наполненную слабым щелочным раствором.  Можно опять подключить тестер инжекторов ADD260 для имитации работы электромагнитного клапана форсунки.  В динамике он лучше очищается от углеродистых отложений.

Какую жидкость использовать для промывки инжектора

На данный момент производителей жидкости для промывки инжектора очень много. Самые распространенные бренды: Wynn’s (Винс) (обычно применяется для сильно загрязненных инжекторов, когда форсунки не мыли не менее 30 т. км пробега), LIQUI MOLY (Ликви Моли), Лавр (средние по эффективности и очистке реагенты), Carbon Clean (предназначен больше для профилактической промывки каждые 15-20 км пробега). Для экономии средств можно воспользоваться нашей АКТИВНОЙ ПРОМЫВКОЙ ТОПЛИВНОЙ СИСТЕМЫ ЭДИАЛ для бензиновых двигателей.

Диагностика топливной системы инжекторного двигателя ВАЗ

Топливная система впрыскового двигателя редко беспокоит автовладельца. Но если что случится, поиск неисправности может потребовать и сил, и времени. Особенно если водитель не обладает необходимыми навыками… и хватается то за одно, то за другое. Между тем в топливной системе все достаточно просто и логично. «Пройдемся» по ней? Начнем с электробензонасоса, который, как известно, должен подавать топливо из бака к двигателю под достаточным давлением. Отказ насоса — остановка двигателя.

Итак, включаем зажигание, но не пускаем двигатель сразу. Насос зажужжал и через несколько секунд, подняв давление топлива в рампе, смолк: он ждет команды с контроллера (будет хозяин пускать мотор или нет?). При включении стартера все пойдет своим чередом, начнется процесс запуска…

Но бывает, что в ответ на включение зажигания — полная тишина: насос не работает! Тут первым проверяем его предохранитель. На автомобилях «восьмого» семейства он справа в нижней части панели приборов, рядом с колодкой диагностики. Чтобы добраться до предохранителя, надо снять защитный кожух. На «десятках» же предохранитель — под консолью панели приборов, возле контроллера.

Случается, что предохранитель цел, а насос все равно не работает. Тогда проверим, доходит ли до него электропитание, нет ли обрыва цепи. Если доходит, значит, не в порядке насос.

Подобраться к электроразъему насоса — минутное дело: высадить пассажиров, откинуть заднее сиденье и выкрутить пару винтов крепления лючка. Отключаем разъем — и проверяем, включив зажигание, есть ли напряжение на фишке жгута. Есть? Неисправен насос. Нет? Нужно искать обрыв в цепи. Чтобы избавиться от всяких сомнений, теперь можно, не включая зажигания, подать «плюс» с аккумулятора на контакт «G» колодки диагностики. Появилось напряжение на разъеме — все в порядке, нет — неисправна цепь между колодкой и разъемом. Увериться в исправности насоса можно, подав на него «плюс» напрямую от аккумулятора. Зажужжал — значит, не виноват.

А неработающий нужно снимать — для замены или ремонта (если найдете, где). На «десятке» лючок большой — вопросов не возникнет, нужен лишь ключ-головка «на 7». Хуже с впрысковыми «самарами», на которых лючок маленький — еще от карбюраторных времен. Насос не пройдет — придется сначала снять бензобак (в ЗР № 12 за 2000 год рассказано, как увеличить этот лючок).

Но бывает и так, что работающий насос не обеспечивает достаточного давления в рампе. Чтобы проверить давление, нужен подходящий манометр, а в топливных рампах вазовских двигателей для этого предусмотрен специальный штуцер. На восьмиклапанниках он расположен удобно, подключить к нему манометр просто (фото 1), а двухвальная головка 16-клапанника осложняет операцию — потребуется Г-образный переходник (фото 2). Хуже всего работать с «Нивой»: надо подключить манометр к топливной магистрали, так как штуцер спрятался за патрубками отопителя (фото 3).

Поэтому, надумав обзавестись манометром, не торопитесь тратиться на первый попавшийся — сначала узнайте у продавца о назначении прибора. Возможности у всех разные. Конечно, предпочтительнее манометр с несколькими переходниками (адаптерами) для различных двигателей, включая многие иномарки. Но это, скорее всего, для профессионала. Автолюбитель же, единожды померив давление в рампе, может обойтись и шинным манометром, не забыв, понятное дело, вывернуть золотник из штуцера рампы. Если прибор давно не проверяли, точность измерений может оказаться невысокой. С исправным насосом давление должно быть в пределах 284-325 кПа. После того как насос выключают, оно медленно падает (движение стрелки манометра незаметно для глаза).

Кроме давления, следует проверить расход топлива (производительность насоса). Для этого отсоединяем шланг слива топлива («обратку»), помещаем его в мерную емкость и включаем бензонасос. Расход должен быть не менее 0,5 л за 30 с. Если и этот тест пройден удачно — насос в порядке.

Часто недостаточное давление — результат засорения топливного фильтра, и прежде, чем снимать насос, нужно проверить, а если понадобится, заменить фильтр.

Если давление падает прямо на глазах, для поиска причины понадобится зажим или струбцина, чтобы пережать топливные шланги. Включим насос (см. рисунок), не запуская двигатель, и пережмем шланг 7 подающей магистрали возле рампы. Давление в ней стабилизировалось — значит, неисправен бензонасос или шланг, соединяющий его в баке с бензоприемником. Часто через поры, трещины в шланге часть бензина сливается в бак, иногда повреждаются и другие участки магистрали, поэтому постоянное внимание к ним не повредит.

А если и с пережатым шлангом 7 давление падает? Скорее всего, неисправность «по другую сторону» зажима — в регуляторе давления 3 или форсунках 8. Попробуем пережать теперь шланг слива 6. Если давление падать перестало — утечка в регуляторе. Имейте в виду, это — неразборная штука, понадобится замена. А когда и с пережатым шлангом 6 падает давление — значит, негерметичность в форсунках.

Найти виновных несложно: открутим винты крепления рампы и приподнимем ее, обнажая сопла форсунок. Включим бензонасос — негерметичные сразу себя выдадут каплями. Как быть в этом случае? Лучше заменить неисправные новыми, но порой промывка возвращает форсункам герметичность. Много ли при этом вы сэкономите (с учетом стоимости этой работы) — сомнительно. Раз уж сняли рампу, заодно проверим и «баланс» форсунок, попросту говоря, выясним, одинаково ли расходуется топливо через них за какой-то отрезок времени. Для этого поместим форсунку в мерную емкость и, подав «плюс» 12 В на контакт «G» диагностического разъема, включаем бензонасос. Сняв с форсунки разъем, на несколько секунд подключаем ее к аккумулятору. В «мензурке» скопится некоторое количество бензина. Повторив замеры для других форсунок, сравним производительность. Разброс не должен превышать 10%.

Чтобы закончить с этой частью системы, напомним, что регулятор, ответственный за постоянство давления, может поддерживать его как слишком низким, так и слишком высоким. В последнем случае отсоединим сливной шланг и погрузим в емкость. Давление нормализовалось — значит, остальная часть сливной магистрали засорена, ничего не изменилось — виноват регулятор. Придется заменить.

Неотъемлемая часть современного двигателя — система улавливания паров бензина. Главный ее элемент — адсорбер, расположенный в моторном отсеке (фото 4). Пары топлива поступают в адсорбер, а из него во впускной коллектор двигателя. Процессом управляет контроллер — регулирует степень продувки, подавая управляющие импульсы на электромагнитный клапан. Распространенная неисправность — негерметичность системы. В этом случае в салоне ощущается запах бензина. Прежде чем проверять электрическую часть, внимательно осмотрим адсорбер и все патрубки системы. Исправность клапана проверим, подав на него питание +12 В. Щелкнул — полный порядок.

Подведем итог. Хотя в топливную систему входит ряд компонентов, проверить ее несложно — важно понять принцип работы и запастись нужным инструментом.

Причины и устранение неисправностей системы впрыска инжекторного двигателя

Механизм впрыска является элементом топливной системы автомобиля, которая образует топливно-воздушную смесь. В современных автомобилях используется инжекторная система подачи топлива с непосредственным впрыском в цилиндр двигателя. Рассмотрим основные причины неисправности в работе инжектора и варианты их устранения.

Двигатель не запускается

  1. Причины неисправности могут крыться в неполадках электрического топливного насоса, необходимо проверить подачу напряжения к насосу и электрические контакты на достаточную проводимость.
  2. Также возможной причиной может быть отсутствие сигнала от датчиков частоты вращения вала и датчика Холла, соответственно для устранения следует проверить электрические провода, опросить запоминающее устройство для определения неисправностей.
  3. Дефекты предохранителя, реле топливного насоса и дефект клапанных форсунок.

Холодный двигатель плохо запускается или работает неровно.

Скорее всего дело в дефекте датчика температуры. Для исправления нужно проверить датчик температуры охлаждающей жидкости и впускного воздуха.


Двигатель глохнет.

  1. Временные нарушения электрического соединения топливного насоса. Надлежит проверить штекерные разъемы и соединения электрических проводов к топливному насосу, осмотреть предохранитель и места контактов у реле топливного насоса. Потребуется очистить или заменить контакты.
  2. Низкая производительность топливного насоса.
  3. Засор топливного фильтра. Для устранения нужно заменить топливный фильтр.
  4. Дефекты топливного насоса и клапанной форсунки.

Неисправности в работе двигателя на холостом ходу и при переходных процессах.

  1. Негерметичность впускной системы. Для устранения необходимо проверить места уплотнений и соединений во впускной системе.
  2. Негерметичность системы питания. Следует осмотреть все места в зоне двигателя и топливного насоса и подтянуть все соединения.
  3. Неисправность датчика температуры. Необходимо проверить датчик температуры охлаждающей жидкости и впускного воздуха.

Горячий двигатель не запускается.

  1. Источник проблемы может крыться в высоком давлении топлива в системе. Нужно проверить давление топлива и при необходимости заменить регулятор давления.
  2. Возвратный топливопровод между регулятором давления и топливным баком засорен или пережат. Для устранения неработоспособности топливопровод необходимо очистить или заменить.

Двигатель работает после выключения зажигания.

Скорее всего проблема в негерметичном клапане форсунки, который необходимо проверить.

Проверка топливной системы инжекторного двигателя

Диагностика топливной системы инжекторного двигателя ВАЗ

Топливная система впрыскового двигателя редко беспокоит автовладельца. Но если что случится, поиск неисправности может потребовать и сил, и времени. Особенно если водитель не обладает необходимыми навыками… и хватается то за одно, то за другое. Между тем в топливной системе все достаточно просто и логично. «Пройдемся» по ней? Начнем с электробензонасоса, который, как известно, должен подавать топливо из бака к двигателю под достаточным давлением. Отказ насоса — остановка двигателя.

Итак, включаем зажигание, но не пускаем двигатель сразу. Насос зажужжал и через несколько секунд, подняв давление топлива в рампе, смолк: он ждет команды с контроллера (будет хозяин пускать мотор или нет?). При включении стартера все пойдет своим чередом, начнется процесс запуска…

Но бывает, что в ответ на включение зажигания — полная тишина: насос не работает! Тут первым проверяем его предохранитель. На автомобилях «восьмого» семейства он справа в нижней части панели приборов, рядом с колодкой диагностики. Чтобы добраться до предохранителя, надо снять защитный кожух. На «десятках» же предохранитель — под консолью панели приборов, возле контроллера.

Случается, что предохранитель цел, а насос все равно не работает. Тогда проверим, доходит ли до него электропитание, нет ли обрыва цепи. Если доходит, значит, не в порядке насос.

Подобраться к электроразъему насоса — минутное дело: высадить пассажиров, откинуть заднее сиденье и выкрутить пару винтов крепления лючка. Отключаем разъем — и проверяем, включив зажигание, есть ли напряжение на фишке жгута. Есть? Неисправен насос. Нет? Нужно искать обрыв в цепи. Чтобы избавиться от всяких сомнений, теперь можно, не включая зажигания, подать «плюс» с аккумулятора на контакт «G» колодки диагностики. Появилось напряжение на разъеме — все в порядке, нет — неисправна цепь между колодкой и разъемом. Увериться в исправности насоса можно, подав на него «плюс» напрямую от аккумулятора. Зажужжал — значит, не виноват.

А неработающий нужно снимать — для замены или ремонта (если найдете, где). На «десятке» лючок большой — вопросов не возникнет, нужен лишь ключ-головка «на 7». Хуже с впрысковыми «самарами», на которых лючок маленький — еще от карбюраторных времен. Насос не пройдет — придется сначала снять бензобак (в ЗР № 12 за 2000 год рассказано, как увеличить этот лючок).

Но бывает и так, что работающий насос не обеспечивает достаточного давления в рампе. Чтобы проверить давление, нужен подходящий манометр, а в топливных рампах вазовских двигателей для этого предусмотрен специальный штуцер. На восьмиклапанниках он расположен удобно, подключить к нему манометр просто (фото 1), а двухвальная головка 16-клапанника осложняет операцию — потребуется Г-образный переходник (фото 2). Хуже всего работать с «Нивой»: надо подключить манометр к топливной магистрали, так как штуцер спрятался за патрубками отопителя (фото 3).

Поэтому, надумав обзавестись манометром, не торопитесь тратиться на первый попавшийся — сначала узнайте у продавца о назначении прибора. Возможности у всех разные. Конечно, предпочтительнее манометр с несколькими переходниками (адаптерами) для различных двигателей, включая многие иномарки. Но это, скорее всего, для профессионала. Автолюбитель же, единожды померив давление в рампе, может обойтись и шинным манометром, не забыв, понятное дело, вывернуть золотник из штуцера рампы. Если прибор давно не проверяли, точность измерений может оказаться невысокой. С исправным насосом давление должно быть в пределах 284-325 кПа. После того как насос выключают, оно медленно падает (движение стрелки манометра незаметно для глаза).

Кроме давления, следует проверить расход топлива (производительность насоса). Для этого отсоединяем шланг слива топлива («обратку»), помещаем его в мерную емкость и включаем бензонасос. Расход должен быть не менее 0,5 л за 30 с. Если и этот тест пройден удачно — насос в порядке.

Часто недостаточное давление — результат засорения топливного фильтра, и прежде, чем снимать насос, нужно проверить, а если понадобится, заменить фильтр.

Если давление падает прямо на глазах, для поиска причины понадобится зажим или струбцина, чтобы пережать топливные шланги. Включим насос (см. рисунок), не запуская двигатель, и пережмем шланг 7 подающей магистрали возле рампы. Давление в ней стабилизировалось — значит, неисправен бензонасос или шланг, соединяющий его в баке с бензоприемником. Часто через поры, трещины в шланге часть бензина сливается в бак, иногда повреждаются и другие участки магистрали, поэтому постоянное внима

Диагностика топливной системы бензинового двигателя

Сегодня мы расскажем, как проводится диагностика топливной системы и форсунок бензинового двигателя, как инжекторного, так и карбюраторного, основные особенности.

Если упала мощность двигателя, машина стала дергаться при движении, увеличился расход бензина, появляются провалы при нажатии на педаль газа, возможно, необходимо провести диагностику топливной системы. Большинство симптомов, говорящих о возможных проблемах с ней аналогичны признакам неисправностей ШПГ. В связи с тем, что диагностировать шатунно-поршневую группу гораздо сложение, чем систему питания бензинового двигателя, начинать нужно с последней: а вдруг дело именно в ней (в большинстве случаев именно так и происходит).

По материалам сайта AutoScience.

Диагностика форсунок бензинового двигателя и других составных частей топливной системы

Современные бензиновые моторы – инжекторные. Т.е. за впрыск топлива в них отвечают форсунки. Поэтому рассмотрение порядка диагностики топливной системы стоит начать именно с них.

В отличие от дизелей диагностировать систему питания бензинового мотора несколько проще. Все – благодаря более простой конструкции и отсутствию огромного давления в магистралях.


Делается это в следующей последовательности:

  • Проверка бензонасоса. В подавляющем большинстве автомобилей вы сможете услышать, как он начинает накачивать бензин в магистраль при включении зажигания после стоянки (слышно характерное жужжание). Если этого не происходит, есть смысл проверить его работу, подав напряжение напрямую с АКБ.
  • Измерение уровня давления топлива в системе. Оно производится при помощи специального манометра. Замер давления делается в разных местах топливной магистрали. При этом определятся производительность насоса и давление после топливного фильтра (причина некорректной работы системы может быть в его засорении), а также работа регулятора давления (если он вышел из строя – только замена: данный элемент не ремонтируется).
  • Проверка форсунок. Чтобы провести предварительную оценку их работы, достаточно снять рампу и включить бензонасос. Если на соплах появятся капли, значит имеет место нарушение герметичности. Для более качественной диагностики форсунок требуется специализированное оборудование: тестеры и мотор-тестеры для диагностики без снятия, а также специальные стенды для проверки инжекторов при условии демонтажа с машины.
  • Проверка системы улавливания паров бензина. Причина может быть в ее разгерметизации. Если слышен отчетливый запах бензина, возможно проблема в ней. Также в составе этой системы есть клапан, контролирующий поступление паров бензина во впускной коллектор. Если при подаче на него напряжения 12В ничего не происходит, клапан вышел из строя. Если слышен щелчок, значит все в порядке.

Конечно, не лишним при диагностике системы питания инжекторного двигателя будет использование автосканера. Сведения о многих неисправностях будут содержаться в ЭБУ. Получив соответствующий код ошибки, уже можно будет знать, где «копать».

Особенности диагностики топливной системы карбюраторного двигателя

Машины с карбюраторными двигателями все еще встречаются на наших дорогах. Поэтому их со счетов сбрасывать не стоит. Процесс диагностики топливной системы таких авто сводится к следующему:

  • Визуальный осмотр топливных магистралей на предмет протечек и подтекания топлива.
  • Контроль степени засоренности фильтра тонкой очистки.
  • Диагностика топливного насоса с механическим приводом. Здесь особое внимание нужно уделить целостности рабочих мембран. Диагностика производится методом разборки узла.
  • Проверка работы карбюратора. Она сводится к поиску засоров, закоксованности и проверке состояния каналов холостого хода. Также в процессе диагностики оценивается состояние уплотнительных колец, насколько плотно закручены электромагнитные клапаны, степень выработки игольчатого клапана, размеры отверстий жиклеров и их засоренность, состояние поплавка. При этом, в зависимости от модели карбюратора, могут быть свои нюансы, касающиеся методики проверки уровня топлива в поплавковой камере и других моментов. Уточняйте эти вопросы в инструкции.

Видно, что продиагностировать топливную систему бензинового двигателя вполне под силу практически любому автомобилисту. Трудности могут возникнуть только с проверкой форсунок. Для этого лучше обратиться к специалистам. С остальным же, при условии наличия у вас определенных навыков и соответствующего оборудования, проблем возникнуть не должно.

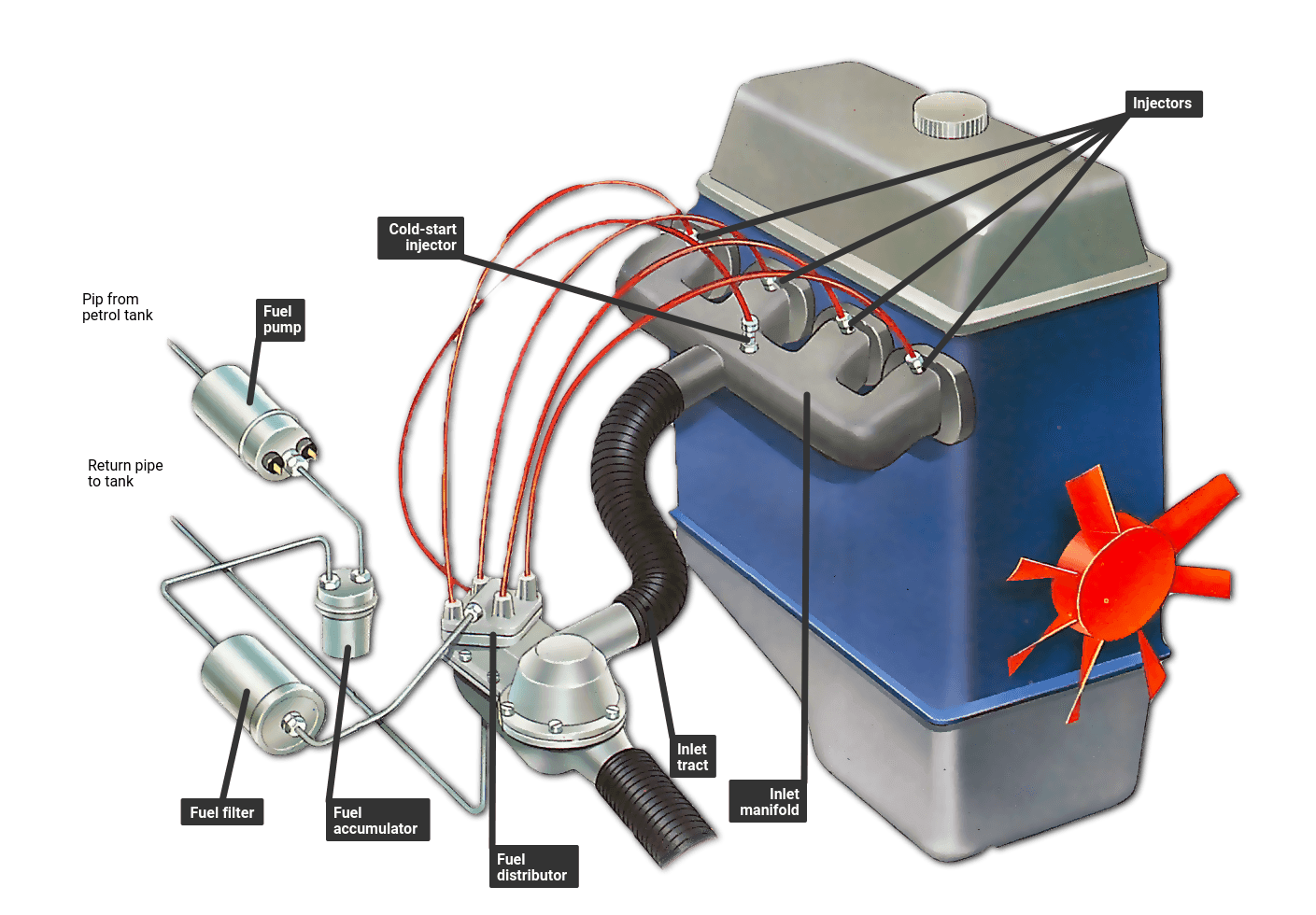

Как работает система впрыска топлива

Для
двигатель
для бесперебойной и эффективной работы он должен быть обеспечен нужным количеством
топливо
/ воздушная смесь в соответствии с ее широким спектром требований.

Система впрыска топлива


В автомобилях с бензиновым двигателем используется непрямой впрыск топлива. Топливный насос отправляет бензин в моторный отсек, а затем он впрыскивается во впускной коллектор с помощью инжектора. Имеется либо отдельный инжектор для каждого цилиндра, либо одна или две форсунки во впускной коллектор.

Традиционно топливно-воздушная смесь регулируется
карбюратор
, инструмент, который отнюдь не идеален.

Его основным недостатком является то, что один карбюратор питает четыре
цилиндр
Двигатель не может подавать в каждый цилиндр точно такую ​​же топливно-воздушную смесь, потому что некоторые цилиндры находятся дальше от карбюратора, чем другие.

Одно из решений —
поместиться
сдвоенные карбюраторы, но их трудно правильно настроить. Вместо этого многие автомобили теперь оснащаются двигателями с впрыском топлива, в которых топливо подается точными порциями.Двигатели, оборудованные таким образом, обычно более эффективны и мощны, чем карбюраторные, а также могут быть более экономичными и менее опасными.
выбросы
.

Впрыск дизельного топлива

В
впрыск топлива
система в автомобилях с бензиновым двигателем всегда косвенная, бензин впрыскивается во впускной патрубок
многообразие
или впускной порт, а не непосредственно в
камеры сгорания
. Это гарантирует, что топливо хорошо смешивается с воздухом перед тем, как попасть в камеру.

Много
дизельные двигатели
однако используется прямой впрыск, при котором дизельное топливо впрыскивается непосредственно в цилиндр, заполненный сжатым воздухом. Другие используют непрямой впрыск, при котором дизельное топливо впрыскивается в камеру предварительного сгорания специальной формы, которая имеет узкий канал, соединяющий ее с камерой сгорания.
крышка цилиндра
.

В цилиндр втягивается только воздух. Он так сильно нагревается
сжатие
распыленное топливо, впрыскиваемое в конце
ход сжатия
самовоспламеняется.

Базовая инъекция

Все современные системы впрыска бензина используют непрямой впрыск. Специальный
насос
отправляет топливо под
давление
из
топливный бак
в моторный отсек, где, все еще находясь под давлением, он распределяется индивидуально по каждому цилиндру.

В зависимости от конкретной системы топливо подается во впускной коллектор или впускной канал через
инжектор
. Это работает так же, как спрей
сопло
из
шланг
, чтобы топливо выходило в виде мелкого тумана.Топливо смешивается с воздухом, проходящим через впускной коллектор или канал, и топливно-воздушная смесь поступает в
горение
камера.

Некоторые автомобили имеют многоточечный впрыск топлива, при котором каждый цилиндр получает питание от собственной форсунки. Это сложно и может быть дорого. Чаще используется одноточечный впрыск, когда один инжектор питает все цилиндры, или один инжектор на каждые два цилиндра.

Форсунки

Форсунки, через которые распыляется топливо, вкручиваются соплами вперед либо во впускной коллектор, либо в головку блока цилиндров и расположены под углом так, чтобы струя топлива попадала во впускное отверстие.
клапан
.

Форсунки бывают одного из двух типов, в зависимости от системы впрыска. Первая система использует
непрерывный впрыск
где топливо впрыскивается во впускное отверстие все время работы двигателя. Форсунка просто действует как распылительное сопло, разбивая топливо на мелкие брызги, но фактически не контролирует поток топлива. Количество распыляемого топлива увеличивается или уменьшается механическим или электрическим блоком управления — другими словами, это похоже на включение и выключение крана.

Другая популярная система —
впрыск по времени (импульсный впрыск)
где топливо доставляется пакетами, чтобы совпасть с
индукция

инсульт
цилиндра. Как и в случае непрерывного впрыска, впрыском по времени также можно управлять механически или электронно.

Самые ранние системы управлялись механически. Их часто называют впрыском бензина (сокращенно PI), и поток топлива регулируется механическим регулятором. Недостатки этих систем заключаются в том, что они сложны в механическом отношении и плохо реагируют на нажатие педали газа.

Механические системы в настоящее время в значительной степени вытеснены
электронный впрыск топлива
(сокращенно EFi). Это происходит благодаря повышению надежности и снижению затрат на электронные системы управления.

Типы топливных форсунок

Форсунка механическая

Могут быть установлены два основных типа инжектора, в зависимости от того, управляется ли система впрыска механически или электронно.В механической системе инжектор
подпружиненный
в закрытое положение и открывается давлением топлива.

Электронный инжектор

Форсунка в электронной системе также удерживается закрытой пружиной, но открывается с помощью
электромагнит
встроен в корпус инжектора. В
электронный блок управления
определяет, как долго инжектор остается открытым.

Механический впрыск топлива

Lucas система механического впрыска топлива


В системе Lucas топливо из бака под высоким давлением перекачивается в топливный аккумулятор.Оттуда он попадает в распределитель топлива, который отправляет порцию топлива в каждую форсунку, откуда оно попадает во впускное отверстие.

Воздушный поток регулируется заслонкой, которая открывается при нажатии на педаль акселератора. По мере увеличения потока воздуха распределитель топлива автоматически увеличивает поток топлива к форсункам, чтобы поддерживать правильную сбалансированность топливно-воздушной смеси.

Для холодного запуска используется воздушная заслонка на приборной панели или, на более поздних моделях, микропроцессорный блок управления приводит в действие специальный инжектор холодного запуска, который впрыскивает дополнительное топливо для создания более богатой смеси.Как только двигатель прогреется до определенной температуры, термовыключатель автоматически отключает форсунку холодного пуска.

Механический впрыск топлива
использовался в 1960-х и 1970-х годах многими производителями на своих высокопроизводительных спортивных автомобилях и спортивных седанах. Одним типом, установленным на многих британских автомобилях, включая Triumph TR6 PI и 2500 PI, была система Lucas PI, которая представляет собой систему с таймером.

А высокого давления электрический
топливный насос
установлен рядом с топливным баком, насосы топлива под давлением 100psi до уровня топлива
аккумулятор
.Это в основном краткосрочный
резервуар
который поддерживает постоянное давление подачи топлива, а также сглаживает импульсы топлива, поступающие из насоса.

Из
аккумулятор
, топливо проходит через бумагу
элемент

фильтр
а затем подается в блок управления дозатором топлива, также известный как
распределитель топлива
. Этот агрегат приводится в движение
распредвал
и его задача, как следует из названия, состоит в том, чтобы распределить топливо по каждому цилиндру в нужное время и в нужных количествах.

Количество впрыскиваемого топлива регулируется заслонкой, расположенной в воздухозаборнике двигателя.Заслонка находится под блоком управления и поднимается и опускается в ответ на воздушный поток — когда вы открываете дроссельную заслонку, «всасывание» из цилиндров увеличивает воздушный поток, и заслонка поднимается. Это изменяет положение челночного клапана в блоке управления дозированием, чтобы позволить большему количеству топлива впрыскиваться в цилиндры.

От дозатора топливо по очереди подается к каждой из форсунок. Затем топливо брызгает во впускное отверстие в головке блока цилиндров. Каждый инжектор содержит подпружиненный клапан, который удерживается закрытым за счет давления пружины.Клапан открывается только при впрыскивании топлива.

При холодном запуске вы не можете просто перекрыть часть воздушного потока, чтобы обогатить топливно-воздушную смесь, как в случае с карбюратором. Вместо этого ручное управление на приборной панели (напоминающее ручку воздушной заслонки) или, на более поздних моделях,

data-term-id = «1915»> микропроцессор

.

Как работают системы впрыска топлива

Алгоритмы управления двигателем достаточно сложные. Программное обеспечение должно позволять автомобилю соответствовать требованиям по выбросам на 100 000 миль, соответствовать требованиям EPA по экономии топлива и защищать двигатели от неправильного использования. И есть еще десятки других требований.

Блок управления двигателем использует формулу и большое количество справочных таблиц для определения ширины импульса для заданных условий эксплуатации. Уравнение будет представлять собой серию множества факторов, умноженных друг на друга.Многие из этих факторов будут взяты из справочных таблиц. Мы рассмотрим упрощенный расчет длительности импульса топливной форсунки . В этом примере в нашем уравнении будет только три фактора, тогда как в реальной системе управления их может быть сто или больше.

Ширина импульса = (основная ширина импульса) x (коэффициент A) x (коэффициент B)


Для расчета ширины импульса ЭБУ сначала ищет базовую ширину импульса в справочной таблице. Базовая ширина импульса является функцией частоты вращения двигателя (об / мин) и нагрузки (которая может быть рассчитана по абсолютному давлению в коллекторе).Допустим, частота вращения двигателя составляет 2000 об / мин, а нагрузка равна 4. Мы находим число на пересечении 2000 и 4, что составляет 8 миллисекунд.

об / мин

Нагрузка

1

2

3

4

5

1 000

1

2

3

4

5

2 000

2

4

6

8

10

3 000

3

6

9

12

15

4 000

4

8

12

16

20


В следующих примерах A и B — это параметры, поступающие от датчиков.Допустим, A — температура охлаждающей жидкости, а B — уровень кислорода. Если температура охлаждающей жидкости равна 100, а уровень кислорода равен 3, справочные таблицы говорят нам, что коэффициент A = 0,8 и коэффициент B = 1,0.

А

Фактор A

В

Фактор B

0

1.2

0

1.0

25

1.1

1

1.0

50

1.0

2

1.0

75

0,9

3

1.0

100

0.8

4

0,75


Итак, поскольку мы знаем, что ширина основного импульса является функцией нагрузки и оборотов в минуту, и что ширина импульса = (ширина основного импульса) x (коэффициент A) x (коэффициент B) , общая ширина импульса в нашем примере равно:

8 x 0,8 x 1,0 = 6,4 миллисекунды


Из этого примера вы можете увидеть, как система управления выполняет настройки. Если параметр B представляет собой уровень кислорода в выхлопе, справочная таблица для B — это точка, в которой (по мнению разработчиков двигателей) слишком много кислорода в выхлопе; и, соответственно, ECU сокращает расход топлива.

Реальные системы управления могут иметь более 100 параметров, каждый со своей таблицей поиска. Некоторые параметры даже меняются со временем, чтобы компенсировать изменения в характеристиках компонентов двигателя, таких как каталитический нейтрализатор. И, в зависимости от частоты вращения двигателя, ЭБУ, возможно, придется выполнять эти вычисления более ста раз в секунду.

Performance Chips
Это подводит нас к обсуждению высокопроизводительных микросхем. Теперь, когда мы немного понимаем, как работают алгоритмы управления в ECU, мы можем понять, что делают производители микросхем производительности, чтобы получить больше мощности от двигателя.

Чипы Performance производятся компаниями вторичного рынка и используются для увеличения мощности двигателя. В ЭБУ есть микросхема, которая содержит все таблицы поиска; чип производительности заменяет этот чип. Таблицы в чипе производительности будут содержать значения, которые приводят к увеличению расхода топлива в определенных условиях движения. Например, они могут подавать больше топлива при полном открытии дроссельной заслонки на каждой скорости двигателя. Они также могут изменить время зажигания (для этого тоже есть справочные таблицы). Поскольку производители микросхем производительности не так озабочены такими проблемами, как надежность, пробег и контроль выбросов, как производители автомобилей, они используют более агрессивные настройки в топливных картах своих микросхем производительности.

Для получения дополнительной информации о системах впрыска топлива и других автомобильных темах перейдите по ссылкам на следующей странице.

Объявление

.

Как проверить компрессию цилиндра двигателя

  1. Дом и сад
  2. Ремонт автомобиля
  3. Топливная система
  4. Как проверить компрессию цилиндра двигателя

Автор: Деанна Склар

Если ваш автомобиль ехал плохо или плохо мощности, может быть недостаточное давление в одном или нескольких цилиндрах. Чтобы определить, выходит ли давление из двигателя, вам необходимо проверить компрессию в цилиндрах с помощью манометра, который измеряет величину давления, которое поршень оказывает на топливно-воздушную смесь, прежде чем свеча зажигания подожжет смесь.Эти датчики недороги и просты в использовании. Некоторые датчики ввинчиваются в отверстие для свечи зажигания, а другие необходимо удерживать на месте.

Если давления недостаточно, оно выходит через одно из отверстий клапана (потому что клапан неправильно отрегулирован или изношен), вниз, мимо колец на поршне или через прокладку головки.

Вот как пользоваться манометром:

  1. Пусть кто-нибудь сядет на сиденье водителя с выключенным двигателем, переключением передач в положение «Парковка» или «Нейтраль» и включенным стояночным тормозом.

  2. Следующий шаг зависит от типа вашего дистрибьютора:

    • На автомобилях с распределителями: Вытяните большой провод, ведущий к катушке, из центра крышки распределителя и прислоните металлический разъем к неокрашенной металлической поверхности как можно дальше от свечей зажигания.

    • На автомобилях с зажиганием без распределителя зажигания: Отсоединить электрический разъем на модуле управления зажиганием.Если вы не знаете, что отключать, обратитесь к механику.

  3. Отключите систему впрыска топлива, чтобы бензиновый туман не брызгал из отверстий для свечей зажигания и не воспламенился.

    Снимите предохранитель с надписью «Топливный насос»; затем заведите машину и дайте ей поработать, пока она не заглохнет из-за нехватки бензина.

  4. Пометьте и снимите защитные чехлы, которые соединяют каждый провод свечи зажигания и каждую свечу зажигания.

    Если вы перепутаете провода вилки, вы действительно можете испортить двигатель.

  5. Вынуть все свечи зажигания и положить их в чистое место.

    Сохраните помеченные свечи, чтобы гарантировать, что вы вернете каждую из них в исходный цилиндр, когда придет время.

  6. Подсоединить выключатель стартера к аккумуляторной батарее.

    Если у вас есть дистанционный выключатель стартера, подсоедините один зажим к положительной или «плюсовой» клемме аккумулятора, а другой — к малой клемме соленоида стартера.

  7. Вставить манометр

    Он должен войти в отверстие в двигателе, где первая свеча зажигания ввинчивается в цилиндр.

    Проверка компрессии.

  8. Если у вас нет удаленного выключателя стартера, попросите друга включить зажигание, пока двигатель не проворачивается примерно шесть раз. В противном случае нажмите кнопку выключателя дистанционного стартера.

    Убедитесь, что заглушка датчика плотно вставлена ​​во время запуска двигателя. (Автомобиль не движется, потому что двигатель не работает.)

  9. Посмотрите на датчик и запишите значение, которое будет в psi (фунтов на квадратный дюйм)., а затем сбросьте датчик.

  10. Повторите эти шаги для каждого из остальных цилиндров.

    Не забывайте каждый раз сбрасывать показания манометра и проверять двигатель.

  11. После того, как вы проверили каждый цилиндр, посмотрите на показания.

    Самый высокий и самый низкий не должен отличаться более чем на 15 процентов. Если показания одного или нескольких цилиндров намного ниже остальных, используйте масленку триггерного типа, чтобы направить хорошую струю моторного масла в отверстие свечи зажигания, и повторно проверьте сжатие этого цилиндра с помощью манометра.Если показания совпадают, клапаны либо изношены (и давление падает), либо не отрегулированы. Если показание резко возрастает после того, как вы залили масло, вероятно, вам понадобятся новые кольца на поршне этого цилиндра. Если давление, зарегистрированное манометрами, меньше 100 фунтов на квадратный дюйм, цилиндр определенно не является механически исправным.

  12. Заменить каждую свечу зажигания в цилиндре.

    Убедитесь, что зажигание выключено, прежде чем повторно подсоединять провода свечей зажигания, и обязательно установите правильный колпачок провода свечи зажигания на каждую свечу.Вверните пробки вручную, чтобы не повредить резьбу алюминиевой крышки клапана.

Если сигнальная лампа «Check Engine» загорается после выполнения теста на сжатие и не гаснет в течение нескольких дней, сбросьте ее в сервисном центре.

.

Как работают системы впрыска топлива

Алгоритмы управления двигателем достаточно сложные. Программное обеспечение должно позволять автомобилю соответствовать требованиям по выбросам на 100 000 миль, соответствовать требованиям EPA по экономии топлива и защищать двигатели от неправильного использования. И есть еще десятки других требований.

Блок управления двигателем использует формулу и большое количество справочных таблиц для определения ширины импульса для заданных условий эксплуатации. Уравнение будет представлять собой серию множества факторов, умноженных друг на друга.Многие из этих факторов будут взяты из справочных таблиц. Мы рассмотрим упрощенный расчет длительности импульса топливной форсунки . В этом примере в нашем уравнении будет только три фактора, тогда как в реальной системе управления их может быть сто или больше.

Ширина импульса = (основная ширина импульса) x (коэффициент A) x (коэффициент B)


Для расчета ширины импульса ЭБУ сначала ищет базовую ширину импульса в справочной таблице. Базовая ширина импульса является функцией частоты вращения двигателя (об / мин) и нагрузки (которая может быть рассчитана по абсолютному давлению в коллекторе).Допустим, частота вращения двигателя составляет 2000 об / мин, а нагрузка равна 4. Мы находим число на пересечении 2000 и 4, что составляет 8 миллисекунд.

об / мин

Нагрузка

1

2

3

4

5

1 000

1

2

3

4

5

2 000

2

4

6

8

10

3 000

3

6

9

12

15

4 000

4

8

12

16

20


В следующих примерах A и B — это параметры, поступающие от датчиков.Допустим, A — температура охлаждающей жидкости, а B — уровень кислорода. Если температура охлаждающей жидкости равна 100, а уровень кислорода равен 3, справочные таблицы говорят нам, что коэффициент A = 0,8 и коэффициент B = 1,0.

А

Фактор A

В

Фактор B

0

1.2

0

1.0

25

1.1

1

1.0

50

1.0

2

1.0

75

0,9

3

1.0

100

0.8

4

0,75


Итак, поскольку мы знаем, что ширина основного импульса является функцией нагрузки и оборотов в минуту, и что ширина импульса = (ширина основного импульса) x (коэффициент A) x (коэффициент B) , общая ширина импульса в нашем примере равно:

8 x 0,8 x 1,0 = 6,4 миллисекунды


Из этого примера вы можете увидеть, как система управления выполняет настройки. Если параметр B представляет собой уровень кислорода в выхлопе, справочная таблица для B — это точка, в которой (по мнению разработчиков двигателей) слишком много кислорода в выхлопе; и, соответственно, ECU сокращает расход топлива.

Реальные системы управления могут иметь более 100 параметров, каждый со своей таблицей поиска. Некоторые параметры даже меняются со временем, чтобы компенсировать изменения в характеристиках компонентов двигателя, таких как каталитический нейтрализатор. И, в зависимости от частоты вращения двигателя, ЭБУ, возможно, придется выполнять эти вычисления более ста раз в секунду.

Performance Chips
Это подводит нас к обсуждению высокопроизводительных микросхем. Теперь, когда мы немного понимаем, как работают алгоритмы управления в ECU, мы можем понять, что делают производители микросхем производительности, чтобы получить больше мощности от двигателя.

Чипы Performance производятся компаниями вторичного рынка и используются для увеличения мощности двигателя. В ЭБУ есть микросхема, которая содержит все таблицы поиска; чип производительности заменяет этот чип. Таблицы в чипе производительности будут содержать значения, которые приводят к увеличению расхода топлива в определенных условиях движения. Например, они могут подавать больше топлива при полном открытии дроссельной заслонки на каждой скорости двигателя. Они также могут изменить время зажигания (для этого тоже есть справочные таблицы). Поскольку производители микросхем производительности не так озабочены такими проблемами, как надежность, пробег и контроль выбросов, как производители автомобилей, они используют более агрессивные настройки в топливных картах своих микросхем производительности.

Для получения дополнительной информации о системах впрыска топлива и других автомобильных темах перейдите по ссылкам на следующей странице.

Объявление

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
