Как Найти Подсос Воздуха в Двигателе (Вакуумная Утечка)

Утечка вакуума может вызвать множество проблем с управляемостью, так как она добавляет лишний, нежелательный воздух в двигатель, вытесняя смесь воздуха и топлива. Современные двигатели внутреннего сгорания (многопортовый впрыск топлива) используют впускной вакуум для управления датчиками, исполнительными механизмами и силовыми тормозами (на некоторых автомобилях). Старые двигатели также используют его для управления некоторыми устройствами контроля выбросов и подачи топлива в камеру сгорания.

Таким образом, даже небольшая утечка вакуума или подсос воздуха может обмануть вас и ваш автомобильный компьютер, заставив вас поверить, что конкретный датчик или система нуждается в ремонте. Затем вы начинаете заменять компоненты, надеясь, что вы решите проблему, но безуспешно.

Часто утечка вакуума издает слышимый шипящий звук, который облегчает поиск, в других случаях, однако, вы ничего не услышите. Автомагазины и СТО используют специальное, дорогостоящее оборудование для обнаружения трудно обнаруживаемых утечек. Но прежде чем отправиться в магазин, вы можете применить простые методы, используемые для отслеживания наиболее распространенных утечек вакуума.

Это руководство не только поможет вам найти утечку вакуума или засоренный вакуумный шланг, а также даст полезные советы по ремонту и также расскажет, какие проблемы с работой двигателя могут указывать на возможную утечку вакуума. Итак, начнем там.

Прокладки корпуса дроссельной заслонки и впускного коллектора также могут образовывать утечки.

Как проверить подсос воздуха и устранить неполадку из-за возможной утечки вакуума

Вакуумные шланги являются распространенным источником проблем с работой двигателя. После долгих лет эксплуатации вакуумные шланги изнашиваются, затвердевают, расщепляются или размягчаются, и вакуумные трубки ухудшаются, становятся хрупкими и ломаются, вызывая всевозможные проблемы производительности двигателя.

Поэтому, когда вы замечаете проблему с работой двигателя и не можете найти источник, включите диагностику утечки вакуума в свою стратегию ремонта.

В зависимости от вашей марки и модели автомобиля, вы можете найти различные датчики и исполнительные механизмы, которые зависят от хорошего источника вакуума для работы. Например, в некоторых двигателях используется датчик абсолютного давления в коллекторе (MAP), которому требуется вакуум для измерения давления наружного воздуха.

Утечка вакуума датчика MAP может нарушить время зажигания, стабильность и эффективность двигателя. Утечка вакуума также может препятствовать открытию клапана EGR , вызывать перегрев двигателя и увеличивать вредные выбросы. Этот тип утечки также может повлиять на систему принудительной вентиляции картера (PCV).

Подсос воздуха симптомы

Вот список проблем производительности, о которых следует помнить, поскольку они могут быть связаны с утечкой вакуума:

  • Жесткий старт
  • Низкая мощность двигателя
  • Пропуски воспламенения смеси
  • Плохая экономия топлива
  • Плохое ускорение
  • Грубый холостой ход
  • Высокий холостой ход
  • Двигатель работает прерывисто (как бы кашляет)
  • Плохая работа тормозов (на вакуумных силовых тормозах)



Имейте в виду, что эти симптомы не являются исключительными для утечки вакуума. Например, неисправный клапан EGR, плохое сжатие или проблемы с моментом зажигания могут также вызывать один или несколько из этих симптомов.

Проверьте разъемы вакуумного шланга на наличие трещин, которые могут привести к утечке вакуума.

Как найти подсос воздуха и вакуумную утечку

ХОРОШО. У вас проблемы с работой двигателя, и вы хотите проверить где система подсасывает воздух или теряет герметичность, с чего начать?

Сначала найдите вакуумную диаграмму для вашего автомобиля. Вы можете найти копию вакуумной схемы в руководстве по эксплуатации вашего автомобиля, но большинство производителей автомобилей включают схему в моторном отсеке. Поднимите капот и осмотрите переднюю часть моторного отсека, чтобы найти наклейку.

Если вы не можете найти его в своем руководстве или в моторном отсеке, вы можете купить его в отделе обслуживания дилеров. Другим источником является руководство по ремонту вашего автомобиля, которое содержит все виды полезной информации, которую вы можете использовать для обслуживания и устранения неисправностей многих автомобильных систем. Таким образом, вы сделаете хорошие инвестиции.

Диаграмма вакуума показывает различные устройства с вакуумным управлением и их взаимосвязь. Более новые модели автомобилей отображают сходство компонентов и их расположение.

ХОРОШО. Теперь, когда у вас есть схема вакуума для вашего автомобиля, вы можете приступить к поиску неисправностей для потенциальной утечки. Однако, даже если у вас нет диаграммы прямо сейчас, вы все равно можете выполнить следующие шаги.

Примечание. Если вы пытаетесь обнаружить потенциальную утечку вакуума из-за кода неисправности, который вы получили после того, как загорелся индикатор Check Engine, возможно, ваш автомобильный компьютер корректирует соотношение воздух / топливо для компенсации, поэтому двигатель может не звучать так, как если бы у него были проблемы с производительностью. Если это так, отсоедините датчик положения дроссельной заслонки [установленный на корпусе дроссельной заслонки] или датчик кислорода, чтобы заставить компьютер запустить двигатель в режиме «жесткого кода» [разомкнутый контур], чтобы вы могли слышать двигатель – грубый холостой ход. Это облегчит обнаружение источника утечки вакуума во время диагностики.)

Если вы подозреваете конкретное устройство (или несколько), вы можете начать с этого устройства. В противном случае следуйте схеме и начните проверку каждого шланга. Если у вас нет схемы, проверьте каждый вакуумный шланг, когда вы двигаетесь вокруг двигателя. Большинство вакуумных шлангов тонкие и мягкие, за исключением того, что используется на усилителе тормозов, который является более толстым и прочным по конструкции, и, возможно, шланг PCV.

Устранение утечек вакуума требует тщательного визуального осмотра шланга, проверки его правильного подключения и прослушивания контрольного шипящего звука.

Но шум работающего двигателя может сделать невозможным услышать шипящий звук, исходящий от протекающего вакуумного шланга или прокладки. Для этого у вас есть два варианта: вы можете использовать стетоскоп механика, который помогает усилить звуки в вашем ухе, или вы можете использовать длину шланга для той же цели.

Как проверить каждый вакуумный шланг

Выполните следующие шаги для проверки каждого вакуумного шланга, соблюдая разумное расстояние от движущихся компонентов во время проверки:

  1. Запустите двигатель и дайте ему поработать на холостом ходу. Установите трансмиссию на парковочную (автоматическая) или нейтральная (механическая) и включите аварийный тормоз.
  2. Убедитесь, что шланг правильно подсоединен, не болтается. При обслуживании или замене компонента шланг легко повредить. Возможно, вам понадобится небольшое зеркало и фонарик, чтобы проверить труднодоступные места, например, за впускным коллектором, корпусом дроссельной заслонки или выпускным коллектором.
  3. Отсоедините и осмотрите оба конца шланга. Если внутренний конец шланга порван, изношен или расширен, отрежьте поврежденную часть и снова подсоедините шланг к фитингу.
  4. Проследите длину шланга пальцами, чтобы определить наличие шероховатых, закаленных, расщепленных, размягченных или мест, выделяющихся на общем фоне шланга. Кроме того, попытайтесь почувствовать вакуум в этих грубых или неровных местах.
  5. Проверьте, находится ли шланг рядом или не касается горячей поверхности.
  6. Кроме того, проверьте соединители шлангов, тройники и соединения на наличие трещин и ослаблений. Замените их при необходимости.
  7. Также проверьте шланг на наличие загрязнений, таких как масло, охлаждающая жидкость или другие вещества. Отсоедините шланг от устройства, к которому он подключается, и проверьте внутри разъема устройства. Если вы обнаружите инородное вещество внутри шланга, возможно, загрязнение проникло и внутрь устройства, возможно, оно не работает должным образом. Возможно, вам придется проверить устройство для правильной работы.
  8. В качестве части вашего визуального осмотра осмотрите устройства, к которым подключаются вакуумные шланги. Проверьте устройства на наличие повреждений, таких как трещины, вмятины и ослабленные детали. Они могут также создать вакуумную утечку. Сожмите вакуумную линию, ведущую к устройству, и обрызгайте его мыльной водой и посмотрите внимательно не пенится ли где-то, а если да –то утечка именно там.
  9. Если вы обнаружите шланг с размягченным, затверделым или поврежденным участком, замените его.



Замените прокладку впускного коллектора, если возникнет утечка вакуума.

Подсос воздуха во впускном коллекторе симптомы

Хотя вы с большей вероятностью столкнетесь с утечкой из вакуумного шланга, также могут возникнуть утечки из прокладки впускного коллектора. Если предыдущая проверка не показала, что что-то не так, проверьте впускную прокладку между коллектором и головкой цилиндров, а также прокладку основания, расположенную между впускным коллектором и корпусом дроссельной заслонки или карбюратором.

Для проверки этих прокладок вы можете использовать один из двух простых альтернативных методов:

  • Мыльная вода в распылителе.
  • Стетоскоп механика или слушать через длинный шланг прикладывая один конец к месту исследования, а второй к уху

Любой из этих методов хорош.

  1. Применить аварийные тормоза.
  2. Установите вашу передачу на парковку (автоматическая) или нейтральная (ручная).
  3. Заблокируйте колеса, чтобы они были безопаснее и не позволяли автомобилю двигаться.
  4. Запустите двигатель и дайте ему поработать на холостом ходу.
  5. Используйте мыльную воду, немного распылите вокруг впускного коллектора, где он сопрягается с головкой цилиндров и вокруг основания карбюратора или корпуса дросселя. Не забудьте визуально проверить сам впускной коллектор на наличие трещин и разбрызгивать воду в подозрительных местах.
  6. Слушайте любые изменения в работе двигателя на холостом ходу.
  7. Вы также можете увидеть пузыри на месте утечки вакуума.



Примечание. Чтобы использовать шланг (или стетоскоп механика), наденьте один конец шланга на ухо и переместите другой конец шланга вокруг края прокладки впускного коллектора и прокладки карбюратора или корпуса дроссельной заслонки. Если есть утечка воздуха, вы услышите шипящий звук.

Если вы обнаружили утечку вакуума во впускном коллекторе или в основании корпуса дросселя, сначала попробуйте затянуть крепежный болт впускного или дроссельного корпуса:

  • Затягивайте болты постепенно, следуя перекрестной схеме – при затягивании коллектора начните с центра и продолжайте.
  • Затяните болты моментом, указанным в руководстве по ремонту автомобиля, с помощью динамометрического ключа.
  • Проверьте еще раз на утечку вакуума.
  • Если утечка все еще присутствует, вам необходимо заменить прокладку впускного коллектора или прокладку корпуса дроссельной заслонки.
  • Следуйте инструкциям в руководстве по ремонту вашего автомобиля, чтобы заменить любую прокладку.



Посмотрите видео ниже, чтобы увидеть, как парень использует воду для диагностики пропуска зажигания на первом цилиндре.

Обнаружение вакуумной утечки с помощью воды

Часто для обнаружения утечки вакуума достаточно тщательного визуального и ручного осмотра, подобного описанному выше. Но не все время.

Некоторые компоненты, работающие в вакууме, могут иметь внутренние повреждения (например, разрыв мембраны). И вы не можете диагностировать этот тип повреждения прикосновением или зрением.

Итак, если вы подозреваете утечку вакуума, но не можете найти источник, это следующий шаг в вашей стратегии устранения неполадок.

Для этого вам нужно использовать вакуумный насос с ручным управлением. Вы можете купить один в большинстве магазинов автозапчастей или онлайн. Вакуумный насос помогает в устранении неполадок систем выбросов. Но если вы не хотите покупать инструмент прямо сейчас, ваша местная СТО станция поможет вам в этом.

Следуйте инструкциям, прилагаемым к вакуумному насосу, для получения инструкций по эксплуатации и руководства по ремонту для вашего конкретного автомобиля, чтобы узнать, как устранить неисправность устройства, которое необходимо проверить.

Иногда вам необходимо устранить неполадки устройства при определенных условиях работы или в сочетании с другим инструментом. Хотя этот тип устранения неполадок может показаться сложным, вам не нужно специальное обучение. Тем не менее, вам все равно необходимо следовать инструкциям по эксплуатации инструмента и инструкциям по устранению неполадок в руководстве по ремонту.

Также следуйте этим советам при использовании вакуумного насоса:

  • Убедитесь, что соединение между насосом и устройством затянуто – используйте соединитель правильного диаметра или шланг для соединения.
  • Применяйте только необходимое количество вакуума для тестируемого устройства (обычно от 10 до 15 в рт. Ст., Обратитесь к руководству по ремонту).
  • Чем меньше разъемов, адаптеров и шлангов вы используете для подключения ручного насоса к устройству, которое вы хотите проверить, тем лучше.



Вы можете использовать штуцер для ремонта небольших протечек вакуумных шлангов.

Советы по ремонту вакуумных шлангов

Работа с поврежденными вакуумными шлангами не обязательно означает, что вам необходимо заменить их. Часто вакуумный шланг требует простого ремонта, который может занять пару минут или около того.

  • Вы можете отремонтировать поврежденный конец вакуумного шланга за минуту. В большинстве случаев вы можете обрезать примерно сантиметр на конце и снова подсоединить шланг.
  • Будьте осторожны, когда имеете дело с повреждениями, расположенными между концами вакуумного шланга. Если вам просто нужно отремонтировать маленькое отверстие менее чем на полдюйма, вырежьте поврежденную область и используйте штуцер, чтобы снова соединить две детали.
  • Во избежание путаницы ремонтируйте один вакуумный шланг за раз. Некоторые автомобили, особенно азиатских брендов, поставляются с несколькими вакуумными шлангами, что может затруднить ремонт, когда они соединяются различными способами. В этих случаях вы можете найти 1-, 2-, 3-, 4-контактные и коленчатые разъемы, чтобы справиться практически с любым видом прокладки и ремонта шланга.
  • Всегда маркируйте шланги и их соответствующие соединители или фитинги, чтобы заново установить отремонтированные или новые шланги в соответствующие фитинги.
  • Если вы найдете один или несколько отсоединенных шлангов, используйте диаграмму вакуума для повторного подключения шланга к правильному фитингу.
  • После ремонта проложите и закрепите вакуумный шланг вдали от горячих поверхностей и движущихся компонентов.
  • Всегда заменяйте вакуумный шланг на один и тот же диаметр и длину и для предполагаемого применения (PCV, усилитель тормозов или обычный вакуум).



Как найти подсос воздуха в двигателе

21.01.2019,
Просмотров: 2212

Подсос воздуха в двигателе приводит к нестабильным, завышенным оборотам холостого хода и неустойчивой работе двигателя на переходных режимах. Рассмотрим места возможного подсоса и способы его определения в гаражных условиях.

Для поддержания состава ТПВС в стехиометрии ЭБУ двигателя необходимо точно знать количество воздуха, поступающего во впускной коллектор. Добавочный воздух, который не может быть компенсирован системой регулировки холостого хода, приводит к сбоям в работе ДВС.

Симптомы подсоса воздуха
  • Неустойчивый холостой ход (стрелка тахометра то поднимается, то опускается).
  • Завышенные холостые обороты.
  • Высокие прогревочные обороты. По завершении режима прогрева обороты постоянно поднимаются и резко падают (пилообразные скачки). В таких случаях еще говорят, что ЭБУ двигателя «пилит» холостой ход.
  • Ухудшается холодный запуск.
  • Увеличивается расход топлива.

Начните с изучения особенностей конструкции инжекторной системы впрыска на вашем авто. В первую очередь обратите внимание на способ расчета воздуха и тип системы регулировки холостого хода. На современных бензиновых ДВС подсчет базируется на показаниях MAF-sensor (ДМРВ) либо MAP-sensor (ДАД) + Air Temperature Sensor (ДТВ). Поддержание и регулировка холостого хода осуществляется клапаном РХХ либо поворотом на небольшой угол дроссельной заслонки. Понимание процессов и способа их контроля поможет быстрее найти подсос воздуха в двигателе.

Возможные причины подсоса воздуха
  • Порванный, неплотно прикрученный патрубок от воздушного фильтра до впускного коллектора. Из-за вибраций патрубок чаще всего трескается в гофрированной части.
  • Перетертые, надрезанные, рассохшиеся шланги вакуумной системы. Внимательно осмотрите все шланги, идущие от впускного коллектора.
  • Порванная диафрагма вакуумного усилителя тормозов, негерметичный корпус вакуумника, обратного клапана. При такой неисправности характер двигателя меняется при нажатии на тормоза, а сама педаль становится жестче.
  • Треснувший корпус маслоотделителя системы вентиляции картерных газов, подклинивший или зависший в открытом положении клапан PCV, клапан продувки адсорбера топливного бака.
  • Подсос воздуха через уплотнительные кольца форсунок.
  • Налипание грязи, лаковых отложений, нагара, внутри дросселя, из-за чего заслонка не закрывается полностью. На авто с ДПДЗ фактическое положение заслонки можно отследить диагностическим прибором, поэтому разбирать впускной тракт необязательно.
  • Треснувший впускной коллектор, негерметичность соединения коллектора с ГБЦ.
  • Неисправный, забитый отложениями клапан РХХ. Если из-за клапана диаметр калибровочного отверстия будет больше базового значения, в двигатель на холостом ходу будет попадать лишний воздух.
  • Подсос через зазор между осью дроссельной заслонки и ее посадочным местом (появляется вследствие износа трущихся пар).

Выше описаны наиболее характерные места подсоса воздуха в инжекторном двигателе. Если все они были проверены, обратите внимание на особенности конструкции вашего авто. К примеру, на многих Хондах начала 90-х в системе регулировки холостого хода присутствует клапан быстрого холостого хода. К нему не идут вакуумные трубки, поэтому с ходу понять его предназначение и способ проверки не так и просто. В случае порванной мембраны происходит подсос неучтенного воздуха. Как следствие – ЭБУ «пилит» холостой ход, двигатель едва не глохнет после перегазовки.

Способы определения
  • Прислушайтесь к впускному тракту на перегазовках. Нередко локализировать место подсоса можно по характерному завивающему, шипящему звуку всасывающегося воздуха.
  • Поочередно пережмите щипцами все шланги, подходящие ко впускному коллектору. Изменение в работе двигателя говорит о том, что подсос воздуха находится именно в пережимаемом контуре. Осмотрите шланги, клапаны и прочие потребители вакуума, которые включены в систему.
  • Воспользуйтесь генератором дыма. В интернете достаточно готовых решений, позволяющих своими руками за небольшие деньги собрать дымогенератор.
  • Разбрызгайте около мест предполагаемого подсоса очиститель карбюратора/тормозной системы, контактклинер или другую жидкость на основе горючих эфиров. Попадая в коллектор через место подсоса, жидкость приведет к обогащению смеси и временному скачку оборотов. В момент испытания нелишним будет наблюдать за сигналом лямбда-зонда.

Внимание! Данный способ поиска подсоса крайне пожароопасен! Не разбрызгивайте очистители, быстрый старт, вблизи выпускного коллектора. Точечно подавайте состав небольшими дозами.

Компьютерная диагностика

ЭБУ двигателя не в состоянии опознать подсос воздуха и выдать ошибку с четкой формулировкой. Косвенным признаком может быть код бедной смеси, неисправности системы регулировки холостого хода, вакуумных клапанов. Но не следует спешить с выводами, опираясь на лишь на самодиагностику.

Куда важнее при поиске подсоса в реальном времени понаблюдать за поведением клапана РХХ, датчиком положения дроссельной заслонки, краткосрочной и долгосрочной коррекцией. Если подсос незначительный, ЭБУ двигателя увеличивает продолжительность впрыска, возвращая смесь к стехиометрической. Двигатель начнет работать ровно, но после удаления ошибок проблемы с холостым ходом опять проявят себя. Происходит это из-за обнуления краткосрочных и долгосрочных топливных коррекций.

Причину пилообразных скачков также можно отследить диагностических сканером. Наблюдая за временем открытия форсунок, вы увидите, что по достижению определенного числа оборотов инжекторы попросту отключаются. Происходит это из-за того, что ЭБУ при подсосе воздуха может думать, что автомобиль катится на передаче с горки. Понимает он это по увеличившемуся потреблению воздуха (заслонка при этом закрыта, а желаемое и фактическое положение клапана РХХ совпадают). Напишите мне, пожалуйста, на мыло, указанное в профили аутобурум. Поэтому для экономии топлива ЭБУ отключает форсунки.

Как найти «подсос» воздуха в карбюратор?

Как найти подсос воздуха в карбюратор Солекс 21083«Подсос» лишнего воздуха в карбюратор в той или иной степени обедняет приготавливаемую им топливную смесь (пропорцию бензин/воздух). Так как доля воздуха при этом увеличивается.

На обедненной или бедной топливной смеси двигатель автомобиля работает неохотно, так как для получения определенной мощности ему необходим зачастую обогащенный состав смеси, а не обедненный.

Отсюда ряд хорошо известных владельцам карбюраторных машин неисправностей в работе двигателя: отсутствие холостого хода, провалы и рывки после нажатия на педаль газа, потеря мощности и приемистости и пр.

На примере двигателя 21083 с карбюратором 21083 Солекс автомобиля ВАЗ 21083 (21093, 21099) попробуем подробно выяснить откуда в карбюратор подсасывается лишний воздух, как самому обнаружить и устранить этот «подсос». Быстрый, предварительный анализ неисправности изложен в статье  «Подсос воздуха в карбюратор Солекс».

Как самому быстро определить место «подсоса» воздуха в карбюратор?

Мест вероятного «подсоса» всего несколько. Обозначим их и попробуем применительно к каждой конкретной ситуации принять меры к самостоятельному устранению.

Прокладки под карбюратор

две прокладки и прставка под карбюратор

Карбюратор Солекс 21083 устанавливается на впускной коллектор двигателя через две прокладки и одну теплоизоляционную проставку между ними (см. фото, подробно о прокладках: «Прокладки Солекс 21083»). Со временем, либо от частого ремонта, прокладки изнашиваются и начинают под действием разрежения засасывать воздух под карбюратор прямо во впускной коллектор. Помимо этого «подсосу» воздуха способствует искривление (деформация) привалочной поверхности (фланца) карбюратора в следствии затягивания гаек крепления на горячую (либо затягивания с большим усилием). В таком случае плотно зажать прокладки между карбюратором и впускным коллектором не получится и «подсос» обеспечен.

Для выявления неисправности необходимо при работе двигателя на холостых оборотах побрызгать мыльным раствором или проникающей жидкостью на стык карбюратора и коллектора. Если обороты холостого хода стабилизируются или даже возрастут, «подсос» лишнего воздуха присутствует.

Методы самостоятельного устранения неисправности следующие: для начала слегка подтянуть гайки крепления карбюратора. Не помогло, устанавливаем дополнительную верхнюю прокладку под карбюратор. Если и после этого двигатель «троит», снимаем карбюратор и понемногу шлифуем его фланец большим напильником или большим наждачным кругом для устранения деформации.

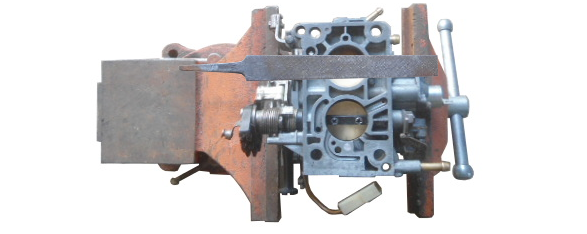

доработка карбюратора напильникомУстранение деформации фланца карбюратора Солекс 21083 при помощи напильника

При этом необходимо постоянно проверять качество работы устанавливая карбюратор на ровную поверхность (например, лист стекла) и проверяя зазор под ним. Подробности такого ремонта карбюратора «Устранение деформации фланца карбюратора Солекс».

Шланг от вакуумного усилителя тормозов к впускному коллектору двигателя

Вакуумный усилитель тормозов работает от разрежения (вакуума) возникающего во впускном коллекторе при движении поршней (поэтому педаль тормоза становится легче после пуска двигателя). Разрежение подается на усилитель прямо из впускного коллектора по шлангу. В случае потери этим  шлангом герметичности возникают «подсос» воздуха под карбюратор и последующее обеднение смеси. При этом сопровождающее такой «подсос» некоторое увеличение силы нажатия на педаль тормоза водитель может не заметить.

Шланг вакуумного усилителя тормозовШланг подведения разрежения к вакуумному усилителю тормозов от впускного коллектора (показано на разобранном двигателе — для наглядности)

Поэтому в первую очередь необходимо проверить надежность крепления шланга на штуцере впускного коллектора и на штуцере вакуумного усилителя тормозов. Хомуты на них обязательны.

Если «подсос» все равно присутствует, возможно шланг прохудился и подтравливает воздух. Пережимаем его при помощи плоскогубцев возле штуцера на коллекторе. Обороты холостого хода стабилизировались? Да. Тогда шланг под замену. Нет, ищем место «подсоса» дальше.

Шланг системы вентиляции картерных газов

Шланг малого круга системы вентиляции картера двигателя идет от штуцера на клапанной крышке к штуцеру на нижней части карбюратора Солекс 21083. Далее по каналу газы удаляются под дроссельную заслонку. Если сам шланг или его соединения не герметичны дополнительный воздух под действием разрежения затягивается прямо во впускной коллектор вызывая обеднение топливной смеси и перебои в работе двигателя.

Обычно водители не уделяют должного внимания этому шлангу и «подсосу» воздуха через него. Мы же, наоборот, уделим ему немного времени для проверки. Снимем шланг и на холостом ходу заткнем пальцем штуцер под него на карбюраторе. Если обороты ХХ стабилизировались, то причина «подсоса» в нем. Если нет, возможно проблема в чет-то еще или засорен отложениями штуцер на карбюраторе или его канал (что встречается довольно часто).

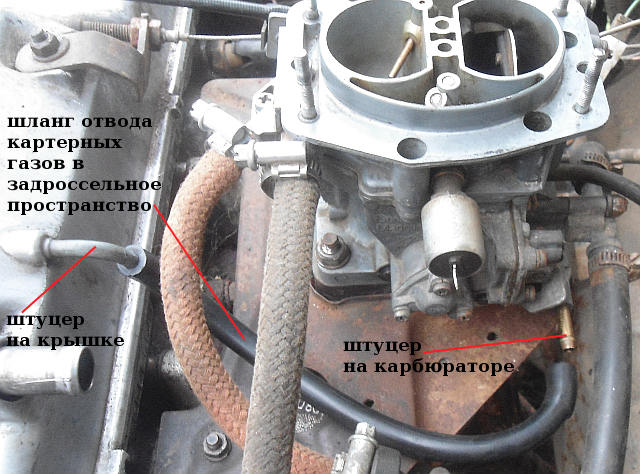

шланг отвода газов за дроссельШланг отвода картерных газов за дроссель карбюратора Солекс 21083 и штуцера

В случае неисправности шланга (потрескался, прохудился и т.п.) заменяем его новым. Места его посадки на штуцера стягиваем хомутами.

Трубка от вакуумного регулятора зажигания на трамблере к карбюратору

На холостом ходу «подсос» воздуха через соскочившую, не плотно посаженную или прохудившуюся трубку не происходит. Так как отверстие для подведения разрежения находится выше кромки дроссельной заслонки первой камеры карбюратора. А она закрыта. При нажатии на педаль газа дроссельная заслонка приоткрывается и вакуумный регулятор начинает работать. Если имеется «подсос» воздуха через его трубку, то он будет не особо заметен и ощутим на оборотах. Единственно, двигатель будет тупить так как вакуумный регулятор опережения зажигания перестает работать при разгерметизации его системы.

не работает вакуумный регулятор опережения зажигания

Поэтому просто для подстраховки, проверяем состояние трубки и плотность ее посадки на штуцера.

Повреждено уплотнительное кольцо на электромагнитном клапане карбюратора

Соединение электромагнитного клапана (ЭМК) с крышкой карбюратора Солекс 21083 уплотнено резиновым широким кольцом с защитной шайбой. Износ или повреждение этого кольца создадут благоприятные условия для попадания постороннего воздуха прямиком в систему холостого хода. Двигатель сразу затроит и задергается на ХХ, возможно вообще перестанет запускаться без педали газа.

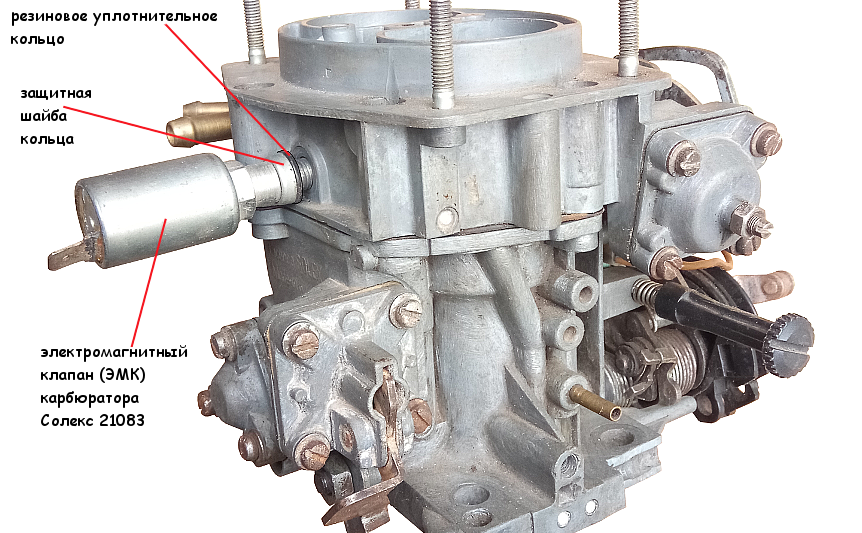

Уплотнительное кольцо на ЭМК Солекс 21083Резиновое уплотнительное кольцо на электромагнитном клапане (ЭМК) карбюратора Солекс 21083

Для проверки исправности кольца необходимо вывернуть ЭМК и визуально оценить состояние уплотнения. В случае необходимости заменить его на новое.

Кроме того, через электромагнитный клапан возможен «подсос» воздуха если он не до конца завернут. С заворачиванием до упора ЭМК могут быть проблемы, так как нужно знать определенные особенности его установки. Поэтому перед работой стоит прочитать «Особенности установки электромагнитного клапана на карбюратор Солекс».

Повреждено уплотнительное кольцо на винте регулировки «качества» топливной смеси

На винте регулировки «качества» топливной смеси установлено небольшое резиновое уплотнительное кольцо не позволяющее воздуху попадать в СХХ и обеднять топливную смесь. Его износ или повреждение создадут проблемы с холостым ходом двигателя автомобиля, но на средних и больших оборотах какого-либо значительного влияния на его работу не окажут.

Уплотнительное кольцо на винте "качества" топливной смеси Солекс 21083Резиновое уплотнительное кольцо на винте регулировки «качества» топливной смеси карбюратора Солекс 21083 (канал винта для наглядности разрезан)

Если есть подозрение на неисправность этого уплотнения необходимо сначала завернуть винт «качества» до упора, считая обороты (чтобы потом не ошибиться при его установке), потом вывернуть его полностью и заменить резиновое кольцо.

Таким образом, зная места возможного «подсоса» лишнего воздуха в карбюратор Солекс 21083 (или аналогичный ему) и зная способы устранения проблемы можно самому и в короткие сроки найти и устранить неисправность восстановив нормальную работу карбюратора и двигателя автомобиля.

Примечания и дополнения

Если в результате проведенных манипуляций по поиску «подсоса» двигатель как троил так и троит, попробуйте накрыть ладонью сверху карбюратор при работе двигателя на холостых. Двигатель заглох — «подсоса» нет, продолжает работать «подсос» где-то есть.

Помимо перечисленных мест вероятного попадания лишнего воздуха в карбюратор и впускной коллектор есть еще одно — это стык впускного коллектора и головки блока двигателя. Соединение уплотнено прокладками которые могут износиться, прогореть, быть установлены с перекосом. Гайки крепления коллектора могут быть не затянуты нужным моментом и пр.

Момент затяжки гаек крепления карбюратора 13 — 16 Н.м. Порядок затягивания крест-накрест в несколько проходов.

Еще статьи по неисправностям карбюраторного двигателя 21083

Подсос воздуха ⋆ АВТОМАСТЕРСКАЯ

Когда автомобиль при старте с места (резком) начинает на секундочку захлебываться, а в некоторых случаях даже глохнет — это 99% подсос воздуха. Поскольку лишний воздух, попадающий в цилиндры двигателя, вызывает резкое обеднение смеси и, как следствие, трудности воспламенения. Мотор троит и может глохнуть на холостых.

Симптомы подсоса воздуха

Симптомы подсоса воздуха двигателем чаще всего однозначны:

  1. Неуверенный старт по утрам.
  2. Неустойчивый холостой ход – обороты холостого хода постоянно меняются и ниже 1000 об/мин. двигатель может глохнуть. На авто с карбюраторным двигателем, винт качества и количества стает малозначимым для настройки режима ХХ поскольку воздух идет в обход канала ХХ.
  3. Падение мощности — во впускном тракте на системах с MAF (датчик массового расхода воздуха) — низкие обороты холостого хода; на системах с MAP сенсором (датчик абсолютного давления) наоборот — повышенные обороты ХХ, ошибки по лямбде, бедная смесь, пропуски воспламенения.
  4. Увеличение расход топлива — чтобы трогаться и продолжать движение, нужно постоянно держать высокие обороты, при этом дольше находится на пониженной передаче.

Места подсоса воздуха

К основным местам, через которые может происходить подсос, относится:

  • прокладка впускного коллектора;
  • прокладка на дроссельной заслонке;
  • участок патрубка от воздушного фильтра до дроссельного узла;
  • уплотнительные кольца форсунок;
  • вакуумный усилитель тормозов;
  • вакуумные шланги;
  • клапан адсорбера;
  • регулятор холостого хода (если он есть).

Подсос воздуха
Подсос воздуха

Отдельно стоит рассматривать места подсоса воздуха на карбюраторных двигателях — там нет электроники, и воздух может сосать лишь на вакуумном усилителе или где-то в карбюраторе.

Места подсоса (карбюратор)

  1. У винта качества топливной смеси.
  2. За прокладку под карбюратором – участки с копотью верный признак.
  3. Сквозь не плотное прилегание дроссельной заслонки.
  4. Через оси дросселей.
  5. Нарушения целостности диафрагм демпфера дросселя, экономайзера или пускового.

Подсос воздуха в топливной системе дизеля

В топливной системе дизельного двигателя завоздушивание происходит, как правило, из-за негерметичного стыка трубок топливной системы низкого давления (от бака до фильтра и от фильтра до ТНВД).

Причина подсоса на дизельном авто

Подсос воздуха в негерметичной топливной системе происходит потому, что атмосферное давление выше чем то, которое создается при работе насоса сосущего солярку из бака. Такую разгерметизацию обнаружить по течи практически невозможно.

На современных дизельных двигателях проблема подсоса воздуха в топливную систему встречается гораздо чаще, нежели на дизелях старого образца. Все через изменения конструкции подведения топливных шлангов, поскольку раньше они были латунные, а сейчас делают пластмассовые быстросъемы, которые имеют свой строк эксплуатации.

Пластмасса, в результате вибраций, имеет свойство стираться, а резиновые уплотнительные кольца -изнашиваться. Особенно ярко такая проблема проявляется в зимнее время на автомобилях с пробегом более 150 тыс. км.

Основные поводы для подсоса, зачастую, таковы:

  • старые шланги и ослабшие хомуты;
  • поврежденные топливные трубки;
  • потеря уплотнения на подключении топливного фильтра;
  • нарушена герметичность в обратной магистрали;
  • нарушено уплотнение приводного вала, оси рычага управления подачей топлива или в крышке ТНВД.

В большинстве случаев происходит банальное старение резиновых уплотнений, причем топливная система может завоздушиваться при повреждении любой из ветвей, как прямой, так и обратной.

Признаки подсоса воздуха

Самая часта и распространенная – машина по утрам или после долгого простоя, перестает быстро заводится, приходится долго крутить стартером (при этом идет небольшой дымок из выхлопной — это будет свидетельствовать о поступления топлива в цилиндры). Признаком большого подсоса является не только тяжелый запуск, но и при езде начинает глохнуть, и троить.

Такое поведения автомобиля связано с тем, что ТНВД не успевает пропускать через себя пену только на высоких оборотах, а на холостых не справляется с большим количеством воздуха в топливной камере. Определить же, что проблема в работе дизельного двигателя связана именно с подсосом воздуха, поможет замена штатных трубок на прозрачные.

Как найти подсос воздуха в топливной системе дизеля

Тянуть воздух может в соединении, в поврежденной трубке или даже в баке. А найти можно методом исключения, либо подать давление в систему для разряжения.

Самый лучший и надежный способ — найти неплотность методом исключения: к каждому участку топливной системы подключать поступления солярки не из бака, а из канистры. И поочередно проверять — сразу подключить к ТНВД, затем подключится уже перед отстойником и т.д.

Более быстрым и простым вариантом определить место подсоса будет подача давление в бак. Тогда в том месте, где подсасывает воздух, появится либо шипение, либо соединение начнет мокнуть.

Подсос воздуха

Подсос воздуха во впускном коллекторе

Суть подсоса воздуха во впускном тракте заключается в том, что в двигатель вместе с топливом поступает лишний и неучтенный датчиком ДМРВ или ДАД воздух, что и приводит к обедненной топливовоздушной смеси в цилиндрах. А это, в свою очередь, способствует неправильной работе двигателя.

Причина подсоса воздуха

  1. Механическое воздействие.
  2. Перегрев (влияет на эластичность прокладок и герметика).
  3. Чрезмерное злоупотребление средствами чистки карбюраторов (сильно размягчает герметик и прокладки).

Наиболее проблематично найти место подсоса воздуха в районе прокладки между ГБЦ и впускным коллектором.

Как найти подсос воздуха в коллекторе

На бензиновых двигателях неучтённый датчиками воздух попадает во впускной коллектор через неплотности или повреждения воздуховодов, прохудившиеся уплотнения форсунок, а также через шланги вакуумной системы тормозов.

Со стандартными местами подсоса разобрались, теперь также стоит выяснить, как искать подсос воздуха. Для этого существует несколько основных методов поиска.

Простой дымогенератор из сигареты

Масляный дымогенератор своими руками

Самый простой способ проверить есть ли подсос воздуха во впускном тракте после расходомера – открутить воздухоподводящий патрубок вместе с датчиком от корпуса воздушного фильтра и запустить двигатель. Затем прикрыть рукой узел с датчиком и смотреть на реакцию — если все в норме, то мотор должен заглохнуть, сильно сжав патрубок после датчика воздуха. В противном случае этого не произойдет и скорее всего можно будет услышать шипение. Если не удается найти подсос воздуха таким методом, то тогда нужно продолжить поиски уже другими доступными способами.

Зачастую ищут подсос либо пережимом шлангов, либо опрыскиванием вероятных мест горючими смесями, такими как: бензин, карбклинер или ВД-40. Но самым эффективным методом поиска места пропускания неучтенного воздуха, является применение дымогенератора.

Поиск подсоса воздуха

Как правило, проблемы с ХХ как и появление ошибки обедненной смеси, случаются только при сильном подсосе. Незначительный подсос можно определить при наблюдении топливной коррекции на холостых и повышенных оборотах.

Проверка подсоса воздуха, пережимая шланги

Чтобы найти место просачивания лишнего воздуха, запускаем двигатель и даем ему некоторое время поработать, а в это время ставим ухо востро и пытаемся услышать шипение, и если засечь не удалось, то пережимаем шланги, которые идут к впускному коллектору (от регулятора давления топлива, вакуумного усилителя и пр.). Когда после пережимания и отпускания наблюдаются изменения в работе двигателя, значит, неисправность на данном участке.

Также, иногда, применяют метод поиска сжатым воздухом. Для этого нужно на заглушенном двигателе закрыть патрубок от фильтра и через любую трубку качать воздух, предварительно обработав мыльным раствором весь впускной тракт.

Поиск подсоса воздуха методом пролива бензином

Как обнаружить подсос опрыскиванием

Установить место, где идет подсос воздуха в двигатель, эффективно помогает метод опрыскивания мест соединений какой-нибудь горючей смесью при работающем моторе. Это может быть как обычный бензин, так и очиститель. О том, что вы нашли место, где подсасывает, подскажет изменение оборотов двигателя (упадут или увеличатся). Нужно набрать в небольшой шприц горячей смеси и тонкой струйкой брызгать все места, где может быть подсос. Ведь когда бензин или другая горючая жидкость попадает на место нарушения герметичности, то в виде паров сразу же просачивается в камеру сгорания, что и приводит к скачку или падению оборотов.

При поиске подсосов стоит брызгать на:
  1. Резиновый патрубок от расходомера до регулятора холостого хода и от РХХ до крышки клапанов.
  2. Соединения впускного коллектора с ГБЦ (в месте, где стоит прокладка).
  3. Соединение ресивера и патрубка дросселя.
  4. Прокладки форсунок.
  5. Все резиновые шланги в местах соединения хомутами (впускная гофра и т.д.).

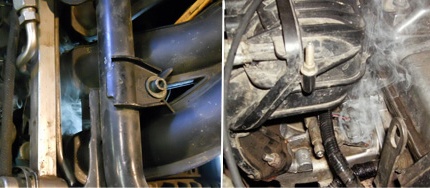

Проверка наличия подсоса дымогенератором

Дымогенератор мало у кого валяется в гараже, поэтому таким методом поиска нарушения герметичности в системе пользуются в основном на СТО. Хотя, если в гаражных условиях рассмотренными выше методами подсос не удалось найти, то можно сделать примитивный генератор дыма, хотя и обычный тоже имеет несложную конструкцию. Дым нагнетается в любое отверстие во впускном тракте, а затем начинает просачиваться сквозь прорехи.
etlib.ru

Симптомы, Как проверить, Места, Как найти

Вступление

Со временем эксплуатации автомобиля большое количество его резиновых деталей начинает выходить из строя и подлежит замене. Система инжектора Лады Приоры в качестве уплотнителей использует резиновые кольца, со временем они начинают стареть, терять свою эластичность и трескаться от воздействия больших температур.

Для стабильной работы ДВС необходим точный расчет количества топлива и воздуха, но когда в авто появляется подсос воздуха, то стабильной и устойчивой работы от двигателя можно не ждать. О том, как найти и решить проблему с подсосом на Приоре подробно рассказывается в данной статье.

Симптомы подсоса воздуха

Принцип работы инжекторного двигателя основан на смешивании топлива и воздуха в точных пропорциях, количество поступаемого воздуха в двигатель определяется датчиком массового расхода воздуха (ДМРВ). Воздух, который не учтен датчиком, а именно тот, что поступает в двигатель после ДМРВ, будет снижать мощность двигателя и вызывать перебои в его работе.

Следует задуматься о проверке двигателя на подсос, если в
работе вашего автомобиля есть хоть один из этих симптомов:

  • Потеря мощности;
  • Увеличенный расход топлива;
  • Плохой или затрудненный запуск ДВС;
  • Провалы при резком нажатии на педаль газа;
  • Двигатель не развивает обороты свыше 3000
    об/мин;
  • Плавающие обороты на холостом ходу;

Все эти симптомы напрямую связаны с подсосом.

Диагностика

Для проверки автомобиля на подсос можно воспользоваться сканером ELM327, как это сделать можно прочитать тут. Данный сканер способен провести диагностику вашего авто и указать имеется ли в нем эта неисправность. Но, проверка сканером не всегда будет эталонной, так как подсос может быть незначительный и ЭБУ попросту может его не заметить.

Лучше всего проверять подсос старым проверенным методом, а точнее несколькими, которые приведены ниже.

Первый способ

Необходимо открутить ДМРВ от корпуса воздушного фильтра. Крепится он двумя болтами под ключ на «10мм». Вынимаем ДМРВ и запускаем двигатель.

На работающем ДВС рукой или пакетом перекрываем отверстие датчика, автомобиль должен заглохнуть, а впускная гофра сжаться. В двигателе создается вакуум, который при отсутствии подсоса воздуха будет сохраняться продолжительное время и гофра останется сжатой.

Сжатая гофра в следствии вакуума

Если же на вашем авто гофра мгновенно расправилась или же
вовсе не сжалась, то это свидетельствует о наличии подсоса.

Второй способ

Для диагностики данным способом понадобиться насос или
компрессор.

Тут так же как и в первом случае, необходимо открутить ДМРВ от корпуса и между ним
вставить пакет. Затем закрутить обратно тем самым заблокировать доступ воздуха
в двигатель.

На ресивере находим штуцер с заглушкой. Снимаем заглушку и подключаем туда насос, накачиваем в ресивер давление и слушаем, откуда будет исходить шипение. Для более точного определения места подсоса можно использовать мыльный раствор с пульверизатором. Данным раствором обрызгиваем места возможного подсоса и смотрим на появление пузырей.

Видео по 1 и 2 способу

Видео по первому и второму способу

Третий способ

Данный способ широко используется на станциях технического
обслуживания. Поиск подсоса производиться с помощью дымогенератора. Этот способ
схож со вторым, но вместо воздуха в ресивер нагнетают дым. Если в двигателе
есть подсос, то из этого места будет утекать дым.

Места подсоса

На Приоре имеется несколько мест подсоса воздуха и в ходе
проверке необходимо проверять каждое место, дабы исключить его или же наоборот
найти.

Как только Вы выбрали удобный для себя способ проверки, из указанных ваше, можно приступать к поиску места.

Хомуты

Проверка соединений хомутов на впускной гофре возле ДМРВ и дроссельной заслонки, а так же шлангов соединяющих ресивер и ДЗ. Хомуты должны быть хорошо затянуты, а шланги, которые ими зажаты, не должны прокручиваться на штуцерах. Плохие хомуты рекомендуется заменить на новые.

Гофра и шланги

Проверка целостности самой гофры и шлангов. Гофра не должна иметь сколов трещин и порывов, внимательно осмотрите ее при необходимости замените на новую. Шланги не должны иметь трещин.

РХХ (в Приорах без Е-ГАЗ)

Проверка уплотнительного кольца на регулятора ХХ. Проверку кольца необходимо проконтролировать демонтировав регулятор ХХ. Для этого откручиваем два винта под крестовую отвертку и вынимаем РХХ меняем кольцо на новое и ставим обратно.

Крышка

Проверка крышки масло заливной горловины. Довольно часто случается, что уплотнитель крышки затвердевает и имеет трещины при обнаружении подсоса воздуха возле крышки ее необходимо заменить.

Вентиляция картера

Проверка шлангов и хомутов картера малой и большой вентиляции. Со временем шланг вентиляции картера теряет свою эластичность и при колебаниях мотора может сломаться, тем самым пропуская воздух.

Щуп

Проверка герметичности щупа уровня масла в ДВС. Щуп, как и картерный шланг способен потерять эластичность своих уплотнителей, для устранения проблемы необходимо снять щуп, смазать герметиком посадочное место и установить обратно.

Дроссель

Проверка соединения ДЗ с ресивером. Дроссельная заслонка соединяется с ресивером на болтовом соединении, между которым устанавливается прокладка, со временем прокладка может промяться и пропускать воздух.

Кольца ресивера

Проверка уплотнительных колес на ресивере. Довольно распространенная проблема на пластиковых ресиверах. В местах соединения ресивера и к головке блока цилиндров для уплотнения используются резиновые кольца, которые под воздействием высоких температур высыхают и начинают пропускать воздух. Лечится данная проблема только заменой колец.

Кольца форсунок

Проверка уплотнительных колец на форсунках. Уплотнительные кольца форсунок так же как и кольца ресивера подвержены влиянию высоких температур что неблагоприятно сказывается на их физических свойствах. Подсос воздуха из-под форсунок локализуется заменой самих колец на новые.

Абсорбер

Проверка герметичности клапана абсорбера и его трубок. Клапан абсорбера напрямую связан с ресивером. Его трубки выполняются из пластика и в холодное время года, довольно часто случается их облом, что приводит к неизбежному подсосу воздуха.

Вакуумный усилитель

Проверка
шланга вакуумного усилителя тормозов и его герметичности. Вакуумный усилитель
тормозов соединяется с ресивером по средствам шланга. Подсос воздуха может быть
как и в самом усилителе так и в шланге.

Надеямся, наша
статья была Вам полезна. Желаем успехов в поиске подсоса воздуха на Лада
Приора.

← Не горит задний ход Приора
Блок-фара Лады Приоры: Замена и тип ламп →

Как найти утечку воздуха в вашем доме

Обнаружение и устранение утечек воздуха в вашем доме — это быстрый и относительно простой способ оплатить счет за электроэнергию и потенциально снизить затраты. Если вы считаете, что тестирование энергоэффективности не стоит потраченного времени или усилий, примите во внимание следующее: в среднем доме достаточно утечек домашнего воздуха, чтобы образовалось квадратное отверстие в два фута. Это все равно, что оставлять открытыми круглые окна среднего размера 24 часа в сутки. Ой! Это может быть хорошо в умеренный весенний день, но когда погода очень жаркая или холодная, утечки домашнего воздуха могут быстро привести к серьезным потерям энергии и более высоким затратам на электроэнергию.

Хорошее место для начала тестирования на утечку воздуха в вашем доме — это энергоаудит. Мы уже говорили о большинстве деталей, связанных с энергоаудитом, но вот краткая версия: тест энергоэффективности, который проведет аудитор, вероятно, может обнаружить утечки воздуха в доме, которые средний домовладелец пропустит. Хотя вы можете сделать базовый осмотр самостоятельно — мы дадим несколько советов ниже, — возможно, лучше начать с найма сертифицированного специалиста, который проведет тщательное тестирование энергоэффективности.

Профессиональный тест энергоэффективности, например, будет включать в себя тест дверцы вентилятора.

Что такое проверка дверцы вентилятора?

Когда нанимают специалиста для проведения энергетического аудита дома, одним из тестов эффективности, которые они могут провести, является проверка двери с вентилятором. Этот тест включает в себя герметичное уплотнение вашего дома, а затем запуск специального вентилятора, который снижает давление в вашем доме. Проверка дверцы воздуходувки проводится как до, так и после герметизации вашего дома, чтобы аудитор мог сравнить утечки воздуха в доме и предложить возможные решения.

Energy.gov отмечает, что вы можете сэкономить 5-30% на счетах за электроэнергию, перекрыв утечки воздуха, указанные в энергоаудите. Хотя испытание двери вентилятора — отличный вариант, если вы собираетесь провести энергетический аудит дома с профессионалом, есть несколько способов, которыми вы можете самостоятельно обнаружить утечку воздуха с помощью вещей, которые у вас уже есть в доме.

Как найти утечку воздуха в доме

Если вы хотите провести собственное тестирование энергоэффективности дома, Energy.gov предлагает рекомендации по поиску утечек воздуха в доме.Кстати, вам нужно будет сделать это испытание на утечку домашнего воздуха, даже если вы поручите это профессионалу; аудитор захочет узнать, что вы наблюдали сами, чтобы подтвердить результаты его теста на энергоэффективность.

  1. Проверьте все области, где встречаются различные строительные материалы снаружи вашего дома. Другими словами, если у вас есть сайдинг рядом с дымоходом или внешний кирпич, соединенный с цементным основанием, внешними углами, наружными кранами или другими соприкасающимися, но не твердыми местами, воздух может выходить или попадать через щель или трещину.
  2. Проверьте, нет ли в вашем доме трещин и щелей. Основные точки для проверки включают электрические розетки, панели переключателей, дверные и оконные рамы, электрические и газовые служебные входы, плинтусы, каминные заслонки, чердачные люки, кабельное телевидение и телефонные линии, где вентиляционные отверстия сушилки проходят через стены, вентиляционные отверстия и вентиляторы, стены- или оконные кондиционеры, и встроенное освещение. Следите за трещинами и зазорами с возможностью утечки воздуха.
  3. Используйте метод фонарика для проверки энергоэффективности. Это похоже на испытание дверцы вентилятора, но с использованием света вместо воздуха. Как только вы обнаружите пробелы, попросите кого-нибудь осветить их фонариком из помещения, когда на улице темно. Встаньте снаружи и посмотрите, не просачиваются ли лучи света. Это должно показать, где ваши трещины, особенно если это большие зазоры.
  4. Закрой дверь или окно на долларовой купюре. Если вы можете легко вытащить долларовую банкноту, вероятно, у вас есть утечка воздуха из окна, которую необходимо устранить.
  5. Держите лист бумаги в местах, где вы подозреваете утечку. Бумага будет двигаться, если, например, у вас есть воздух, проникающий через электрическую розетку или оконную раму.
  6. Проверить изоляцию. Это может быть немного сложно, поскольку количество изоляции, требуемое при первоначальной постройке дома, может не соответствовать сегодняшним стандартам для максимальной энергоэффективности. Обычно более теплый воздух поступает в более холодный. Надлежащая изоляция гарантирует, что теплый воздух в вашем доме, например, зимой останется в вашей гостиной, а не уйдет в неизолированный гараж.Способность изоляции противостоять тепловому потоку измеряется термическим сопротивлением или значением R. Energy.gov предлагает предложения по определению адекватных значений R для чердака и подвала вашего дома. Узнайте больше о R-value в нашем видео.

Хотите больше идей, как найти утечку воздуха в вашем доме? На этом рисунке показаны наиболее частые места утечек воздуха в доме.

Home Air Leakage Test: Air Sealing Trouble Spots

Как найти утечки воздуха в дверях и окнах

Помимо бумажных тестов или тестов на долларовые банкноты, есть еще один популярный способ обнаружения утечек воздуха вокруг окон и дверей.Быстрый «дымовой тест» или тест на герметичность здания поможет определить эти сквозняки:

  1. Выберите ветреный день, чтобы получить наилучший результат.
  2. Выключить все приборы для сжигания и вытяжные вентиляторы.
  3. Закройте все окна, двери и дымоходы.
  4. Легкий ладан, создающий струю дыма.
  5. Поднесите благовоние к окнам и дверям, где нет утечек или сквозняков, и подождите, чтобы увидеть, изменит ли направление поток дыма.
  6. Обратите внимание на поток дыма, который прерывается сквозняком или утечкой воздуха, всасывающей воздух из комнаты или выдувающей его внутрь.

Этот тест на утечку воздуха в домашних условиях поможет вам сосредоточить усилия, как только вы начнете рассматривать варианты герметизации.

Quick "Smoke Test" to detect air leaks.

Варианты герметизации протечек воздуха в доме

Хорошо, вы выполнили испытания на герметичность в доме и знаете, где происходят основные утечки воздуха в доме. Теперь вам нужно их подключить. Energy.gov предлагает несколько вариантов. Вот несколько шагов, которые вы можете предпринять, чтобы это произошло.

  • Конопатка: Конопатка — это белый (когда влажный) клейкий материал, который можно использовать для герметизации утечек воздуха в трещинах, зазорах или стыках шириной менее четверти дюйма между неподвижными частями здания и материалами.Конопатка бывает разных составов с разной прочностью, свойствами и ценой. Некоторые на водной основе, а другие на основе растворителей. Этот удобный список герметиков с различными свойствами на Energy.gov поможет вам выбрать подходящий для вашего проекта герметизации воздуха.
  • Гидроизоляция: Гидроизоляция — это то, что вы должны использовать для герметизации утечек воздуха вокруг окон, дверей и других подвижных частей. Как и в случае с конопаткой, выбор правильного уплотнителя для работы будет иметь решающее значение для успеха вашего уплотнения.Не уверен, где начать? В таблице уплотнителей Energy.gov представлены различные типы уплотнителей и их наилучшее использование.
  • Изоляция: Поскольку изоляция часто включается в дом, когда он строится, добавление дополнительной изоляции для герметизации утечек воздуха может быть сложной задачей. Хотя проверка энергоэффективности — отличный первый шаг, в большинстве случаев домовладелец не может сделать слишком много, чтобы добавить теплоизоляцию в стену. Тем не менее, варианты, доступные домовладельцу, многочисленны, и, сосредоточив внимание на определенной области в доме, вы можете повлиять на общую экономию энергии с помощью нескольких улучшений.

Для получения информации об экономии энергии дома о том, как улучшить изоляцию, герметизацию и общую энергоэффективность комнаты за комнатой, ознакомьтесь с нашей серией статей об экономии энергии в доме: Изоляция чердака и Изоляция подвала.

Поскольку мы на самом деле не можем видеть воздух, он может быть невидимой причиной более высокого потребления энергии и затрат. Если вы потратите несколько минут на поиск и устранение утечек воздуха в доме, это может иметь решающее значение.

.

Как найти утечку в кондиционере менее чем за 15 минут

Есть утечка фреона в кондиционере? Если у вас слишком непрерывная подзарядка
система или, если система плоская, у вас есть утечка, которую необходимо обнаружить.
Это руководство покажет вам, как найти утечку хладагента. Есть несколько способов
найти утечку, которая зависит от того, насколько велика
утечка есть. Если утечка происходит относительно быстро, вы должны услышать, как она протекает очень сильно.
как дыра в покрышке, которую легко найти.Большие утечки обычно возникают из-за выдувания шланга.
или протертая линия на раме или кронштейне в моторном отсеке.

Вот видео, которое даст вам представление о том, что вас ждет, когда
проверка на утечки. Когда вы закончите просмотр видео, продолжайте
руководство, которое даст вам дополнительные советы и обновленную информацию
регулярно.

СПОНСОРНЫЕ ССЫЛКИ

Существует альтернативный способ поиска утечек без использования течеискателя.При полностью заряженной системе кондиционирования приготовьте бутылку с распылителем воды с
тяжелый мыльный раствор. Затем распылите средство вокруг различных компонентов, а когда
обнаружена утечка, начнут появляться пузырьки, указывающие на утечку. Этот метод
работает хорошо, за исключением переднего уплотнения компрессора и обнаружения утечек испарителя.

Также есть некоторые фреоновые продукты, в состав которых входит краситель, который при
установленный в систему будет обнаружен с помощью черного света, но снова
Переднее уплотнение компрессора и утечку испарителя обнаружить трудно.

Медленную утечку бывает сложно обнаружить, большую часть времени вы можете визуально увидеть медленную
утечки из-за застрявшего в системе масла вместе с хладагентом, который
просачивается. Утечка масла указывает, где находится утечка. Посмотрите на все линии хладагента,
компрессор и конденсатор на предмет признаков утечки. См. Пример ниже:

Приведенный ниже метод является предпочтительным способом поиска утечки.

СПОНСОРНЫЕ ССЫЛКИ

Шаг 1. Используйте детектор утечки

Если вы не слышите утечку или не обнаруживаете остатков масла, то включается детектор.
необходимо.Если у вас нет детектора, вы можете купить его в

Amazon примерно от 35 долларов США. Детектор состоит из основного корпуса, который
удерживает чувствительный элемент, батареи, выключатель и регуляторы чувствительности.
Вот как они обычно выглядят на изображении ниже.

В конце детектора находится «сниффер», который извлекает извещатель.
небольшое количество воздуха для анализа на следы хладагента при включении.

Шаг 2: Проверка системы на герметичность

Прежде чем начать тестирование
система должна быть заполнена фреоном, чтобы детектор
может делать свою работу.Если система плоская или очень низкая, для
детектор, который нужно нюхать. Кроме того, двигатель должен быть выключен, а автомобиль должен находиться в
место, где нет ветра и бриза. Любое движение воздуха может оттолкнуть фреон
от фактической утечки и дать вам ложное показание или сделать обнаружение более
сложно. Еще одна вещь, стоящая
упоминается, что хладагент тяжелее воздуха, поэтому попробуйте проверить ниже или
нижняя часть объекта на предмет протечек.

СПОНСОРНЫЕ ССЫЛКИ

Пыль и грязь могут вызвать ложное «срабатывание» извещателя и его
может обмануть вас, заставив думать, что есть утечка, хотя на самом деле ее нет.Если вы сделаете
случайно поймать немного пыли в наконечник детектора, и детектор перезагрузится
сам. Держите насадку подальше от грязи автомобиля, насколько это возможно.

Включите детектор и установите минимальную чувствительность, чтобы
начать тестирование. Здесь мы тестируем уплотнительное кольцо на приемном осушителе без
ответ от детектора. Уплотнительные кольца — популярные места для поиска утечек. В
Тестер укажет на утечку, показывая один или несколько красных индикаторов во время звукового сигнала.Если
вы проверили всю систему, утечек не обнаружено отрегулируйте чувствительность
на его более высокое значение.

Датчик давления для системы также является популярным местом для поиска
проверьте герметичность основания и электрического разъема.

Конденсатор, расположенный в передней части автомобиля, подлежит
небольшие камни и другой дорожный мусор, который легко повредить и протечь.Проверьте весь конденсатор, включая шланговые соединения.

СПОНСОРНЫЕ ССЫЛКИ

В передней части компрессора расположено главное уплотнение вала и
очень популярное место утечки фреона. Вы хотите разместить
сниффер в передней части компрессора и в нижней части муфты.
Опять же, постарайтесь, чтобы грязь не попала в нос детектора.

Шланговые фитинги системы выглядят так: это перевернутый заусенец шланга, который удерживает
резиновый шланг к алюминиевому штуцеру или трубке.Тест в нижней части
подключение.

Вот метод проверки испарителя системы. Найдите слив воды и вставьте детектор,
при обнаружении утечки
Сердечник испарителя или уплотнительные кольца, которые соединяют его со шлангами со стороны высокого и низкого давления, протекают.
Этот слив позволяет конденсату, который капает из испарителя, когда он
эксплуатации и направляет его подальше от салона автомобиля. Не допускайте попадания воды в
нос сниффера.

Вы когда-нибудь видели обычную воду под машиной?
когда кондиционер работает или работал? Вот где он стекает
из.

Также, когда в автомобиле есть обычная вода со стороны пассажира, когда
кондиционер используется эта трубка забита, не позволяя воде стекать
Выход. Используйте сжатый воздух и продуйте слив, чтобы устранить проблему.
используйте проволоку и вставьте ее в сток, чтобы устранить засорение.

СПОНСОРНЫЕ ССЫЛКИ

Когда детектор обнаружит утечку, он покажет
это можно сделать быстрым звуковым сигналом и включением красных огней на детекторе.В
система
теперь необходимо разрядить, а линию удалить и заменить. После ремонта
завершил
систему необходимо вакуумировать и перезарядить.

Вас также должен заинтересовать:

Если есть вопросы
вы хотели бы спросить, пожалуйста, наше сообщество механиков с радостью
Помогите.

СПОНСОРНЫЕ ССЫЛКИ

Статья опубликована 11.06.2018

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
