Как проверить бензонасос? 4 признака поломки и 5 этапов проверки + видео

Содержание статьи

Что такое бензонасос и принцип его работы

Предназначение бензонасоса кроется в поступлении топлива к двигателю автомобиля из топливного бака. Поскольку двигатель с бензобаком находятся по разные стороны друг от друга, без бензонасоса поступление топлива невозможно.

Топливная система

Топливная система

Существует два типа бензонасосов: механические и электрические. Механический бензонасос можно встретить в автомобиле карбюраторного типа. В карбюратор топливо должно подаваться под низким давлением. Электрические бензонасосы специально предназначены для топливных систем с инжекторным типом подачи топлива (форсунки).

Механический бензонасос прикрепляется снаружи топливного бака, а электрический — внутри. В некоторых двигателях предусмотрено сразу два бензонасоса: один из них работает на больших объёмах и при низком давлении внутри бака с топливом, а другой — на малых объёмах и при высоком давлении, находясь около двигателя или на нём.

Дополнительно рекомендуем прочитать статью нашего эксперта, в которой рассказывается о том, что такое регулятор давления топлива и как его ремонтировать.

Механический бензонасос

Механический бензонасос

Механические бензонасосы засасывают топливо из бака в двигатель. Расстояние между насосом и карбюратором небольшое. Благодаря этому они могут работать под низким давлением. Принцип работы электрических бензонасосов основан на проталкивании топлива в двигатель. Работа такого насоса контролируется электронной системой автомобиля.

При этом контроле принимается в расчёт положение дросселя, соотношение топлива и воздуха и содержание выхлопных газов. Электрические бензонасосы быстро нагреваются и сильно шумят из-за того, что работают под давлением. Из-за этого их размещают в топливном баке, так как оно заглушает шум и охлаждает насос.

Бензонасос запускается с помощью электродвигателя. После поворота замка зажигания на включение из бортового компьютера подаётся сигнал на запуск бензонасоса. Электрический заряд поступает в бензонасос. Мотор вращается в течении нескольких секунд, за это время в топливной системе создаётся необходимое давление. В случае, если в течении двух секунд сигнал не подаётся в бортовой компьютер, происходит автоматическое отключение бензонасоса.

Электрические бензонасосы

Электрические бензонасосы

Если аварийное отключение не произошло, топливо поступает в бензонасос через трубочку и выходит из него через односторонний клапан. Далее оно попадает в топливный фильтр, который задерживает частички мусора и грязи, и только после этого очищенное топливо поступает в двигатель. Бензонасос прекращает свою работу одновременно с двигателем.

Давление является важнейшим для бензонасоса параметром, влияющим на количество впрыскиваемого в двигатель топлива. За стабильность подачи топлива отвечает редуктор.

Признаки неисправности бензонасоса

С помощью этих признаков вы сможете определить, что не качает бензонасос.

  1. Самый распространённый из признаков неисправности бензонасоса — это прерывистое движение автомобиля. Автомобиль во время движения начинает то резко замедляться, то ускоряться. Равномерное движение автомобиля обеспечивается непрерывной подачей топлива.
  2. Вторым по распространенности признаком являются плавающие обороты двигателя на холостом ходу. Таким образом вы можете определить неисправность бензонасоса ещё до начала движения.
  3. Двигатель запускается с трудом или не заводится вообще. Довольно часто это происходит из-за того, что бензонасос полностью вышел из строя. Признак является не самым распространённым, так как причина того, что двигатель не заводится, может крыться в самых разных неисправностях.
  4. Ухудшается динамика автомобиля. Когда вы давите педаль газа до отказа «в пол», автомобиль дёргается или вообще не реагирует на перемещение педали. В этом случае неисправность может крыться далеко не в педали, а в бензонасосе.

Не стоит забывать, что все перечисленные выше признаки не являются стопроцентными. Такие неисправности могут быть вызваны выходом из строя других различных деталей двигателя. Обороты двигателя вполне могут плавать из-за неисправности датчика массового расхода воздуха или датчика положения дроссельной заслонки.

Такие неисправности чаще всего возникают из-за низкого качества топлива или непрочищенных форсунок.

Причины неисправности бензонасоса

Если причина неисправности кроется в бензонасосе, то это не всегда означает, что он неисправен. Неисправность может находиться в одном из его агрегатов и деталей. Например, может перегореть предохранитель. Он расположен в блоке предохранителей, причём у каждого автомобиля его расположение может быть различно. Узнать о его расположении можно из инструкции по эксплуатации. Чаще всего он находится под капотом или слева от руля со стороны водителя.

Бензонасос, как и любое другое устройство, со временем подвергается износу и выходит из строя. Если существует подозрение, что бензонасос неисправен, следует немедленно провести его диагностику.

Как проверить работу бензонасоса?

Для начала стоит проверить предохранитель. Для этого ознакомьтесь в инструкции с его местонахождением. Далее стоит проверить напряжение на насосе. Перед этим обязательно убедитесь, всё ли в порядке с аккумуляторной батареей. Напряжение на клемме бензонасоса необходимо проверять с помощью мультиметра или тестера. В руководстве по эксплуатации всегда указывается необходимое напряжение.

С помощью тестера проверьте поступление напряжения на предохранитель. Зачастую в этом месте происходит обрыв электроцепи.

Если поиски не дают результата, то напряжение стоит проверить на самих контактах. Все контакты должны быть на месте и подключены к массе. Обрыв контакта или его окисление приводит к отказу системы бензонасоса. Если обрыва контактов не обнаружено, но напряжение падает больше, чем на 1 вольт, то дело в проводке или в окислении контактов. В проводке при этом не должно быть короткого замыкания.

Как проверить работу бензонасоса?

Как проверить работу бензонасоса?

Если, проверив напряжение, контакты и предохранитель, вы не обнаружили проблем, значит она кроется в самом бензонасосе. В таком случае бензонасос скорее всего потребует замены. На практике же чаще всего оказывается, что замена — это крайняя мера. Сперва стоит попробовать провести восстановление и протестировать бензонасос ещё раз.

Перед тем, как проверить топливный насос, нужно вспомнить, что, как упоминалось выше, давление является наиболее важной характеристикой работы бензонасоса, поэтому стоит измерить его уровень.

Как проверить давление в топливной рампе?

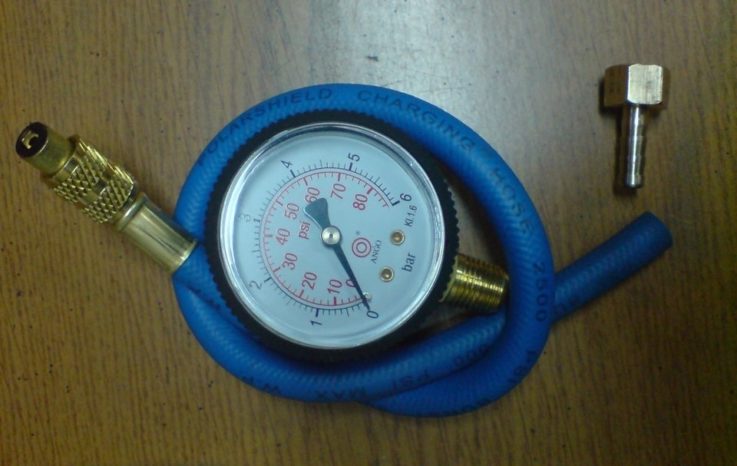

Вам понадобится манометр, измеряющий давление в диапазоне от 7 до 10 атмосфер. При выборе манометра с большим запасом вы рискуете получить менее точные результаты измерений. В специализированных магазинах продаётся набор для измерения давления, но можно и сконструировать собственный прибор.

Манометр измеряющий давление

Манометр измеряющий давление

Если вы хотите собрать прибор самостоятельно, вам также потребуется шланг с внутренним диаметром 9 миллиметров. Также необходима будет сантехническая пакля, с помощью которой можно уплотнить соединение манометра и трубки. Все детали соединяются и затягиваются с помощью хомута. Также вам понадобится автомобильный золотник. Далее следует выполнить ряд действий:

  1. Поставьте автомобиль на ровную площадку с предотвращением возможности скатывания, выключите зажигание и откройте капот.
  2. Проверьте, что обеспечен доступ инжекторных форсунок к топливной рампе.
  3. Отыщите пробку штуцера давления топлива и удалите её. Затем следует открутить ниппель с помощью золотника.
  4. Подготовьте пустую тару (подойдёт обычное ведро) и чистую тряпку. Это необходимо для сбора остатков топлива, которые под давлением могут брызнуть в разные стороны. Поэтому позаботьтесь о сохранности кожи (в особенности о лице и глазах).
  5. Подключайте прибор к штуцеру и приступайте к проверке механизма.

Проверка давления в топливной рампе должна происходить при четырёх режимах работы силового агрегата:

  • когда включено зажигание;
  • при холостых оборотах двигателя;
  • кода сброшена трубка регулятора давления топлива;
  • при передавленной трубке слива.

Результаты измерения давления в топливной рампе

Результаты у разных моделей автомобиля могут немного отличаться, но в целом они должны быть следующие:

  • при включённом зажигании давление должно равняться не менее, чем 3 атмосферы,
  • при холостых оборотах двигателя — не менее 2,5 атмосфер,
  • когда трубка регулятора давления сброшена — не менее 3,3 атмосфер,
  • при передавливании трубки слива — не менее 7 атмосфер.

Давление в топливной рампе слегка колеблется при подготовке. При нажатии педали оно резко принимает значение 3 атмосферы, при отпускании педали — падает до 2,5 атмосфер. При поступлении горючего в топливную систему, выключите зажигание и начинайте наблюдать за манометром. Давление в этом случае должно упасть до 0,7 бар и далее не изменяться.

В случае падения давления до нулевой отметки имеет место быть проблема с регулятором давления топлива. В этом случае регулятор подлежит немедленной замене. Также причина может быть и в обратном клапане топливного насоса.

Понаблюдать за поведением манометра необходимо и при 3 000 оборотов двигателя. Падение давления укажет на неисправность бензонасоса. Порой бензонасос продолжительное время не может набрать необходимое давление. В таком случае проблема кроется в забитом топливном фильтре, который подлежит замене, или в загрязнённой сеточке бензонасоса (читайте подробнее о том, где находится топливный фильтр).

Проверить давление в топливной рампе

Проверить давление в топливной рампе

В случае, если вышеперечисленные методы не выявили неисправность бензонасоса, придётся производить диагностику других агрегатов (ДПЗД, РХХ, ДМРВ, компрессия в двигателе и некоторые другие показатели и детали).

Восстановление работоспособности топливного насоса

В случае, если двигатель глохнет при движении, причина неисправности может крыться в электрической его части. Проверьте реле бензонасоса. Подключите к разъёму топливного насоса контрольку (продаётся в автомобильных магазинах, представляет собой измерительное устройство с проводкой и зажимом на конце), включите зажигание и наблюдайте за поведением лампочки. Если лампочка на пару секунд загорелась — ищите причину неисправности в другом месте.

Выявленные в бензонасосе проблемы устраняются с помощью специальных ремкомплектов, приобретаемых в специализированных магазинах или у автодилеров. При необходимости подлежат замене: диафрагма, клапаны, прокладки и топливный фильтр. Некоторые из этих деталей неизбежно приходится менять время от времени. Замену деталей можно проводить самостоятельно и на СТО.

Воспользуйтесь услугами сервисного центра, если не уверены в своих силах.

Механический насос должен качать пол-литра топлива за 30 секунд. В случае, если качается меньше топлива, восстановить его работоспособность можно путём повышения давления. Для этого прокачайте сжатым воздухом топливную магистраль, проходящую между бензонасосом и бензобаком. Кроме того, можно убрать прокладку регулирования из-под бензонасоса.

Восстановление топливного насоса

Восстановление топливного насоса

Иногда повреждения бензонасоса бывают столь критическими, что единственным выходом будет замена агрегата. Замена бензонасоса сопровождается его демонтажом. Чаще всего в негодность бензонасос приходит из-за повреждения диафрагмы. Можно закрепить повреждённый участок полиэтиленовой плёнкой.

Такого мелкого ремонта надолго не хватит, однако он поможет вам добраться до СТО, где будет производиться замена агрегата. Менять бензонасос самостоятельно не рекомендуется, доверьте эту операцию профессионалам из СТО. В случае, если автомобиль состоит на гарантийном обслуживании, бензонасос меняется по гарантии в вашем автосервисе. Удачи и лёгких дорог!

Пожалуйста, оцените этот материал!

Восстановление топливного насоса Загрузка…

Если Вам понравилась статья, поделитесь ею с друзьями!

Не работает бензонасос, как проверить, отремонтировать






















По мере появления поломок и различных неисправностей, приходится узнавать методы диагностики, способы устранения и ремонт своими руками. Так как, бензонасосы в автомобилях бывают электрическими и механическими, то и причины неисправности разные.

Содержание статьи:

    1. Диагностика электрического бензонасоса:
    2. Диагностика механического бензонасоса.



Диагностика электрического бензонасоса

Методы определения исправного состояния бензинового насоса разные. Полная проверка этого топливоперекачивающего устройства можно сделать за 7 шагов.

Рассмотрим признаки неисправности бензонасоса, при которых приходится его проверять:
  • Автомобиль дергается, едет рывками.
  • Мотор часто глохнет.
  • Двигатель временами не заводится.
  • Слышен свистящий шум при движении машины.
  • Обороты плавающие.



Как проверить бензонасос на инжекторе

Владельцы инжекторных автомобилей знают, что при включении зажигания включается моторчик топливного насоса, начинается перекачка топлива из бензобака к двигателю, при этом слышен своеобразный звук, похожий на жужжание.

Если, вдруг наблюдается такое, что при повороте ключа зажигания, нет активации топливного насоса, то придется искать причины неисправности. Это может быть электропроводка, сам насос, реле, моторчик. Искать причину неполадок лучше по определенной последовательности. Сначала проверить, подается ли электропитание на бензонасос и так далее, по цепочке.
как проверить работу бензонасоса

Шаг №1. Проверка на работоспособность предохранителя топливного насоса.

Для проверки предохранителя, надо найти блок предохранителей (в зависимости от марки и модели авто они располагаются либо в салоне, либо под капотом). Определить по схеме какой предохранитель отвечает за бензонасос, найти его и осмотреть, не сгорел ли он. Если сгорел, меняем на такой, чтобы надпись была одинакова (на 10, 15, 20, 25, 30 Ампер и т.д.). Если нет нового предохранителя, то можно законтачить проволокой алюминиевой или медной. Но, по приезду, надо сразу заменить на предохранитель. Ведь он выполняет функцию защитника устройства от сгорания. Если и новый предохранитель сгорает, то, значит есть замыкание.



Шаг №2. Проверка реле бензонасоса.

Для проведения диагностики реле топливного насоса потребуется снять само реле. К гнездам реле надо подсоединить лампочку на 12 Вольт. Если лампочка горит, то реле исправный, если нет, то нет.

Можно также, если нет лампочки, проверить мультиметром в режиме сопротивления. Один щуп подсоединить надо к клемме 1, второй — к клемме 2 (см. схему). проверка работоспособности бензонасосаНемаловажным является проверка клемм на окисление. Окисленные клеммы ведут к частичной потере энергии для бензонасоса.



Шаг №3. Проверка на исправность мотора насоса.

Мотор можно проверить вольтметром или мультиметром в режиме «напряжение» в пределах от 0 до 20 Вольт. Оба щупа измерительного прибора надо подсоединить к клеммам питания бензонасоса. Затем, включить зажигание и посмотреть какой значение показывает прибор.

Если прибора показывает напряжение в пределах от 12 до 12.5 В, то устройство исправно рабочее.

Если напряжение поступает, но насос не качает, значит надо проверить двигатель (моторчик) насоса.



Шаг №4. Проверка моторчика бензонасоса

В этом шаге диагностики главное не сломать электродвигатель. Для этого обеспечиваем подачу напряжения напрямую от аккумулятора на клеммы топливного насоса 12 Вольт. Если мотор работает, то проверяем обратный клапан, измеряем давление.проверка бензонасоса мультиметромЕсли напряжение поступает на клеммы моторчика, но он не работает, то значит надо проверить обмотку статора. Для этого потребуется Омметр или тестер в режиме «сопротивления». Должно показываться сопротивление, иначе обмотка сгоревшая.

Если сопротивление обмотки статора есть, то, возможно, есть контакт с корпусом и возникает короткое замыкание (КЗ). Ставим мультиметр в режим «прозвонки» и соединяем щупы, один к корпусу статора, второй — к обмотке. Если пищит, значит замыкает.



Шаг №5. Диагностика фильтра грубой очистки.

Чтобы проверить фильтр грубой очистки бензонасоса, его надо демонтировать. После демонтажа фильтра, надо его осмотреть, загрязненный фильтр виден невооруженным взглядом. Можно почистить щеткой с бензином, а можно просто купить новый.

Для качественной работы двигателя и увеличения его межремонтного периода, надо периодически проводить очистку бензобака, фильтра бензонасоса, форсунок. На дне бензобака обычно собирается много отложений.



Шаг №6. Проверка обратного клапана бензонасоса.

Обратный клапан служит препятствием обратному движению жидкости в системе. Обратный клапан можно проверить 3 способами:

  1. С помощью манометра надо измерить давление. Давление должно быть не более 0,3 МПа (МегаПаскаль). Замерять давление на участке, от которого напрямую зависит работа двигателя ДВС. Если заглушить двигатель, давление не должно резко снижаться.
  2. Ручной способ проверки, то есть без манометра. Для этого надо при работающем двигателе пережать обратку и наблюдать за работой двигателя.
  3. Третий способ — это очистка и проверка работоспособности обратного клапана. Можно продуть клапан компрессором, можно напором воды.



Шаг №7. Проверка давления в топливной системе.

Для корректного и более точного определения давления, надо отсоединить предохранитель бензонасоса, тем самым значение давления сбросится на ноль.

Проверка давления манометром:

  • Подсоединяем манометр к топливной рампе. Выносим шланг с манометром через капот к лобовому стеклу.
  • Измеряем замеры в статике, то есть, когда машина стоит. Включаем зажигание и наблюдаем за показаниями манометра. Давление в топливной системе должно быть не больше 3,7 атм (Атмосфер).
  • Снимаем замеры в движении. Ставим на третью скорость, спидометр должен показывать, приблизительно, 50 км/час. Если давление не в норме и от этого проблемы, то манометр будет показывать либо малое давление до 3 атм, либо слишком большое — выше 3,7 атм. Если давление ниже положенного, значит есть утечка (форсунки или регулятор топлива).



Диагностика механического бензонасоса

механический бензонасос проверкаБензонасос механического типа стоит в автомобиле с карбюраторным двигателем. Для проверки механического топливного насоса, надо:

  1. Отсоединить топливный шланг со штуцера впуска карбюратора.
  2. Отсоединенный шланг опускаем в прозрачную бутылку или банку. Подкачиваем рычагом топливо и смотрим какова струя подачи топлива. Пузырей воздуха быть не должно.

Если струя появилась не сразу, то это не говорит о неисправности бензонасоса. Обычно рвутся диафрагмы.

Также надо посмотреть сетчатый фильтр, клапан впуска и выпуска.

На иномарках механические бензонасосы, обычно, не разборные. Поэтому их приходится только менять.

В общем, ищем причину неполадок в работе бензонасоса с проверки подачи напряжения на устройство. Если это механический насос, то, скорее всего, износ диафрагмы.





Автор публикации

15

Комментарии: 25Публикации: 324Регистрация: 04-03-2016

Как проверить топливный насос. Диагностика бензонасоса в машине


В статье:


Топливный насос, как ясно из названия, призван прокачивать горючее в системе питания мотора. Чтобы форсунки могли впрыскивать достаточное количество бензина в цилиндры двигателя, в топливной системе необходимо поддерживать определенное давление. Именно эту задачу и выполняет бензонасос. Если топливный насос начинает барахлить, это немедленно отражается на работе двигателя. Во многих случаях диагностика и устранение неисправностей бензонасоса вполне доступны для самостоятельного выполнения автолюбителями.


 Устройство и функционирование топливного насоса


В прежние времена бензонасосы нередко были механическими, но такие устройства давно уже стали историей, хотя их еще можно встретить на старых машинах с карбюраторными двигателями. Все современные автомобили оборудуют электрическим насосом. Он включается в работу, когда срабатывает соответствующее реле. А срабатывание реле происходит при включении зажигания. Лучше пару секунд повременить с прокручиванием стартера, за это время насос создаст в топливной системе достаточное давление для нормального запуска двигателя. При глушении мотора запускающее бензонасос реле обесточивается, и прокачка топлива в систему прекращается.


Как правило, бензонасос размещается внутри топливного бака (устройство погружного типа). Такое расположение позволяет решить проблему охлаждения и смазки насоса, которые происходят за счет омывания топливом. Там же, в бензобаке, обычно находится снабженный поплавком датчик уровня топлива и перепускной клапан с калиброванной пружиной, регулирующий давление в системе. Кроме того, на входе насоса имеется сеточка грубой фильтрации, не пропускающая относительно крупный мусор. Вместе все эти устройства составляют единый топливный модуль.



Электрическая часть насоса представляет собой электромотор постоянного тока, работающий от бортовой сети с напряжением 12 В.


Наибольшее распространение получили бензонасосы центробежного (турбинного) типа. В них на ось электромотора насажена крыльчатка (турбинка), лопасти которой и осуществляют нагнетание топлива в систему.



Реже встречаются насосы с механической частью шестеренчатого и роликового типа. Обычно это устройства выносного типа, которые монтируются в разрыв топливной магистрали.


В первом случае на оси электродвигателя расположены две шестерни одна внутри другой. Внутренняя вращается на эксцентриковом роторе, вследствие чего в рабочей камере попеременно образуются области с разрежением и повышенным давлением. Благодаря разнице давлений и происходит прокачивание топлива.


Во втором случае вместо шестерней разность давлений в нагнетателе создает ротор с расположенными по периметру роликами.


Поскольку шестеренчатые и роторно-роликовые насосы устанавливаются вне топливного бака, то главной их проблемой становится перегрев. Именно по этой причине такие устройства почти не используются в автотранспорте.

Причины возникновения проблем с насосом


Топливный насос — довольно надежное устройство. В нормальных условиях эксплуатации он живет в среднем примерно 200 тысяч километров пробега. Но определенные факторы могут существенно повлиять на срок его службы.


Главный враг бензонасоса — грязь в системе. Из-за нее насосу приходится трудиться в более напряженном режиме. Завышенный ток в обмотке электродвигателя способствует его перегреву и повышает риск обрыва провода. Песок, металлические опилки и прочие отложения на лопастях разрушают крыльчатку и могут вызвать ее заклинивание.


Посторонние частицы в большинстве случаев попадают в топливную систему вместе с бензином, который на заправочных станциях зачастую не отличается чистотой. Для очистки топлива в автомобиле имеются специальные фильтры — уже упоминавшаяся сеточка грубой фильтрации и топливный фильтр тонкой очистки.


Топливный фильтр — расходник, подлежащий периодической замене. Если его вовремя не заменить, бензонасос будет надрываться, с трудом прокачивая топливо через забитый фильтрующий элемент.


Сетка грубой очистки также засоряется, но в отличие от фильтра ее можно промыть и использовать дальше.


Иногда грязь накапливается на дне топливного бака, что может приводить к быстрому засорению фильтров. В этом случае бак необходимо промыть.


Укорачивает жизнь топливного насоса и привычка некоторых водителей ездить на остатках горючего, пока не загорится сигнальная лампочка. Ведь в этом случае насос находится вне бензина и лишен охлаждения.


Кроме того, бензонасос может барахлить из-за электрических проблем — поврежденная проводка, окисленные контакты в разъеме, сгоревший предохранитель, вышедшее из строя пусковое реле.


К редким причинам, вызывающим неправильную работу топливного насоса, относятся его неправильная установка и деформация бака, например, в результате удара, из-за чего топливный модуль и находящийся в нем насос могут получить повреждения.

Что указывает на неправильную работу бензонасоса


Если насос неисправен, это в первую очередь скажется на давлении в системе подачи топлива в двигатель. При заниженном давлении не будет обеспечиваться оптимальный состав воздушнотопливной смеси в камерах сгорания, а значит, в работе двигателя возникнут проблемы.


Внешние проявления могут быть различными.


·


  • Звучание мотора может немного отличаться от привычного, особенно во время прогрева. Такой симптом характерен для ранней стадии болезни бензонасоса.


  • Ощутимая потеря мощности. Поначалу сказывается в основном на высоких оборотах и во время движения на подъеме. Но мере ухудшения состояния насоса подергивания и периодические замедления могут проявляться и в обычных режимах на ровных участках дороги.


  • Троение, плавающие обороты — признаки дальнейшего усугубления ситуации.


  • Повышенный шум или громкий гул, доносящийся из топливного бака, говорит о необходимости срочного вмешательства. Либо сам насос на последнем издыхании, либо он не справляется с нагрузкой из-за загрязнения в системе. Не исключено, что простая очистка сетки грубой фильтрации спасет бензонасос от смерти. Проблему может создавать также топливный фильтр, осуществляющий тонкую очистку, если он бракованный или давно не менялся.


  • Проблемы с запуском. Дела совсем плохи, если даже прогретый двигатель запускается с трудом. Необходимость долгого прокручивания стартера означает то, что насос не может создать в системе достаточное для запуска мотора давление.


  • Двигатель глохнет при нажатии на педаль газа. Как говорится, «приехали»…


  • Отсутствие привычного звука из бензобака говорит о том, что топливный насос не работает. Прежде чем ставить крест на насосе, нужно проверить запускающее реле, предохранитель, целостность проводов и надежность контактов в разъеме.


Нужно иметь в виду, что некоторые из перечисленных симптомов могут указывать не только на топливный насос, но и на ряд иных деталей — датчик массового расхода воздуха, датчик положения дроссельной заслонки, привод заслонки, регулятор холостого хода, засоренный воздушный фильтр, неотрегулированные зазоры клапанов.


Если имеются сомнения в исправности насоса, стоит провести дополнительную диагностику, в частности измерить давление в системе.

Проверка давления в топливной системе


При любых манипуляциях, связанных с системой подачи топлива, следует помнить о риске возгорания бензина, который может пролиться при отсоединении топливопроводов, замене топливного фильтра, подключении манометра и т.д.


Измерение давления производится с помощью топливного манометра. Кроме того, для подключения, возможно, понадобится переходник или тройник. Иногда они идут в комплекте прибора, в противном случае придется приобрести их отдельно. Можно использовать воздушный (шинный) манометр, однако такой прибор рассчитан на значительно более высокое давление, и в начале шкалы будет давать существенную погрешность.


Прежде всего нужно сбросить давление в системе. Для этого нужно обесточить бензонасос, вынув запускающее его реле или соответствующий предохранитель. Где находится реле и предохранитель, можно узнать из сервисной документации автомобиля. Затем нужно запустить мотор с обесточенным насосом. Поскольку подкачки топлива не будет, то мотор заглохнет через несколько секунд, исчерпав остатки бензина в рампе.


Далее нужно найти специальный штуцер на топливной рампе и подсоединить манометр. Если на рампе место для подключения манометра отсутствует, прибор можно подсоединить через тройник к выходному штуцеру топливного модуля.


Установите на место пусковое реле (предохранитель) и запустите мотор.


Для бензиновых двигателей пусковое давление должно составлять примерно 3…3,7 bar (атмосферы), на холостых оборотах — около 2,5…2,8 bar, при пережатой сливной трубке (обратке) — 6…7 bar.


Если манометр имеет градуировку шкалы в МегаПаскалях, соотношение единиц измерения следующее: 1 MPa = 10 bar.


Указанные значения усредненные и могут отличаться в зависимости от параметров конкретного двигателя.


Медленное повышение давления при пуске указывает на сильное загрязнение топливного фильтра. Другой причиной может быть малое количество топлива в баке, в этом случае насос может засасывать воздух, который, как известно, легко сжимается.


Колебание стрелки манометра на холостых оборотах двигателя говорит о неправильной работе регулятора давления топлива. Или же просто засорилась сетка грубой очистки. Кстати, в некоторых случаях колба топливного модуля может иметь дополнительную сетку, которую тоже следует проверить и при необходимости промыть.


Выключите мотор и проследите за показаниями манометра. Давление должно относительно быстро упасть примерно до 0,7…1,2 bar и некоторое время оставаться на этом уровне, затем оно будет медленно снижаться в течение 2…4 часов.


Быстрое уменьшение показаний прибора до нуля после остановки двигателя может указывать на неисправность регулятора давления топлива.


Чтобы приблизительно оценить производительность топливного насоса, никакие приборы не потребуются. Для этого нужно отсоединить от рампы обратку, а вместо него подсоединить шланг и направить его в отдельную емкость с мерной шкалой. За 1 минуту работающий насос в норме должен накачать примерно полтора литра топлива. Это значение может немного отличаться в зависимости от модели насоса и параметров топливной системы. Заниженная производительность свидетельствует о проблемах с самим насосом либо о загрязнении топливной магистрали, форсунок, фильтра, сетки и т. д.

Проверка исправности насоса


Поворот ключа зажигания подаёт напряжение 12 В на реле, запускающее бензонасос. В течение нескольких секунд из топливного бака отчетливо слышен гул работающего насоса, создающего необходимое давление в системе. Затем, если двигатель не запущен, он останавливается, при этом обычно можно услышать щелчок реле. Если это не происходит, нужно выяснять причину неполадки. И начинать следует с проверки электропитания.


1. Прежде всего находим и проверяем целостность предохранителя, через который запитывается бензонасос. Проверить можно визуально или омметром. Сгоревший предохранитель меняем на аналогичный такого же номинала (рассчитанный на такой же ток). Если все заработало, радуемся, что легко отделались. Но вполне вероятно, что новый предохранитель тоже сгорит. Это будет означать, что в его цепи имеется короткое замыкание. Дальнейшие попытки замены предохранителя бессмысленны, пока КЗ не устранено.


Коротить могут провода — как на корпус, так и между собой. Определить можно путем прозвонки омметром.


Межвитковое замыкание может быть и в обмотке электродвигателя — уверенно диагностировать его прозвонкой сложно, так как сопротивление обмотки исправного моторчика обычно составляет всего 1…2 Ом.


Превышение допустимого тока может быть вызвано и механическим заклиниванием электромотора. Чтобы проверить это, придется извлечь топливный модуль и демонтировать бензонасос.


2. Если насос не запускается, возможно, неисправно запускающее реле.


Слегка постучите по нему, к примеру, рукояткой отвертки. Возможно, контакты просто залипли.


Попробуйте вынуть его и вставить обратно. Это может сработать, если окислились клеммы.


Прозвоните обмотку реле, чтобы убедиться, что она не в обрыве.


Наконец, можно просто заменить реле на запасное.


Встречается и иная ситуация — насос запустился, но не отключается из-за того, что контакты реле не разомкнулись. Залипание в большинстве случаев можно устранить постукиванием. Если это не удается, то реле необходимо заменить.


3.  Если предохранитель и реле в порядке, но насос не запускается, проверьте, доходит ли напряжение 12 В до разъема на топливном модуле.


Подсоедините к клеммам разъема щупы мультиметра в режиме измерения постоянного напряжения на пределе 20…30 В. Если мультиметра нет, можно подключить лампочку на 12 Вольт. Включите зажигание и проверьте показания прибора или загорание лампочки. Если напряжение отсутствует, проверьте целостность проводки и наличие контакта в самом разъеме.


4. Если питающее напряжение поступает на разъем топливного модуля, но наш пациент по-прежнему не подает признаков жизни, нужно извлечь его на свет божий и прокрутить вручную, чтобы убедиться в отсутствии (или наличии) механического заклинивания.


Затем следует проверить обмотку омметром. Если она в обрыве, то можно окончательно констатировать смерть бензонасоса и заказывать новый топливный насос у заслуживающего доверия продавца. Не тратьте зря время на реанимацию. Это бесперспективное дело.


Если же обмотка прозванивается, можно проверить устройство, подав на него напряжение напрямую от аккумулятора. Работает — возвращайте его на место и переходите к следующему пункту проверки. Нет — покупайте и устанавливайте новый бензонасос.


Запускать извлеченный из бака топливный насос можно только кратковременно, так как в норме он охлаждается и смазывается бензином.


5. Раз уж разобрали топливный модуль, самое время проверить и промыть сетку грубой фильтрации. Используйте щетку и бензин, но не переусердствуйте, чтобы не порвать сеточку.


6. Проверьте регулятор давления топлива.


Регулятор может вызвать подозрение, если давление в системе быстро падает до нуля после выключения двигателя. В норме оно должно медленно снижаться в течение нескольких часов. Также из-за его неисправности давление в системе может быть существенно ниже нормы при работающем насосе, так как часть бензина будет постоянно возвращаться в бак через открытый обратный клапан.


В некоторых случаях заклинивший клапан можно вернуть в нормальное положение. Для этого нужно зажать шланг обратки и запустить бензонасос (включить зажигание). Когда давление в системе достигнет максимума, нужно резко отпустить шланг.


Если исправить ситуацию таким способом не удастся, регулятор давления топлива придется заменить.


7. Промойте инжекторные форсунки. Они тоже могут засориться и осложнить работу бензонасоса, вызывая его повышенный шум. Реже встречается засорение топливопроводов и рампы, но полностью исключать это нельзя.


8. Если все проверено и промыто, топливный фильтр заменен, а бензонасос все равно громко шумит и плохо прокачивает топливо, остается одно — покупать новое устройство, а старое отправлять на заслуженный отдых. При этом не обязательно покупать топливный модуль в сборе, достаточно приобрести только сам моторчик.

Правильная эксплуатация продлит жизнь топливного насоса


Поскольку львиная доля посторонних частиц попадает в топливную систему во время заправки, то можно сказать, что чистота топлива — залог здоровья бензонасоса.


Старайтесь заправляться качественным горючим на проверенных АЗС.


Не используйте для хранения бензина старые металлические канистры, которые могут иметь коррозию внутренних стенок.


Вовремя меняйте / очищайте фильтрующие элементы.


Избегайте полного опустошения бака, в нем постоянно должно быть хотя бы 5…10 литров топлива. В идеале он всегда должен быть заполнен как минимум на четверть объема.


Эти простые меры позволят надолго сохранить топливный насос в хорошем состоянии и избежать неприятных ситуаций, связанных с его выходом из строя.

Как проверить электрический бензонасос | АвтобурУм

12.03.2019,
Просмотров: 2535

В случае неисправности бензонасоса двигатель троит, теряет мощность, плохо запускается и даже может глохнуть. Знание устройства, принципа работы и признаков его неисправностей поможет в диагностике и ремонте своими руками. Внимание сосредоточим на электрическом бензонасосе, которым оборудуются все современные инжекторные системы питания бензиновых двигателей.

Виды электрических бензонасосов

Вращение насосу задает обычный электродвигатель постоянного тока. А вот по типу нагнетательной части насос может быть объемным или центробежным. Объемные бензонасосы работают за счет циклического изменения объема всасывающей и нагнетаюшей полостей. Виды по типу конструкции:

  • роликовые. При вращении дискового ротора центробежные силы выталкивают наружу ролики, которые выступают в качестве подвижного уплотнителя между секциями ротора и обоймой. По мере продвижения роликов к каналу высокого давления пространство между корпусом, роликами и ротором уменьшается, за счет чего топливо выталкивается в магистраль;
  • шестеренные бензонасосы. Принцип работы и происходящие внутри насоса физические процессы аналогичны насосам роликового типа. Отличие лишь в том, что разница давления обеспечивается вращением наружной и внутренней шестерен.

Центробежные бензонасосы делятся на турбинные и вихревые. Различие между ними лишь в конфигурации лопастей крыльчатки. Ротор электродвигателя соединен с турбинным колесом, которое при вращении нагнетает давление в магистраль подачи топлива к форсункам.

Основные неисправности
  1. Износ щеток и ламелей якоря. Графитовые щетки прижимаются к ламелям якоря пружинками. С уменьшением толщины щеток и увеличением выработки ламелей пружины уже не обеспечивают должный контакт. Насос с такой неисправностью будет спорадически выключаться, поэтому автомобиль в движении может глохнуть. Если при наличии питающего напряжения бензонасос начинает работать после постукивания по его корпусу, это явный признак изношенных щеток и/или ламелей.
  2. Оплавление изоляции обмотки якоря. Забираемый насосным колесом бензин перед попаданием в магистраль к форсункам проходит через корпус бензонасос, омывая якорь. Проходя внутри насоса, бензин охлаждает якорь. Поэтому если часто ездить с горящей лампочкой критического уровня топлива, значительно повышается риск перегрева насоса.
  3. Низкая производительность насосной части. При снижении тока питания бензонасос не сможет компенсировать расход топлива через форсунки. Причина может в окислах на контактах, подгорании или неплотном прилегании пинов в разъемах, износе щеток, ламелей якоря. Естественный износ щеток и ламелей наступает намного раньше, нежели износ турбинного колеса или корпуса нагнетательной части. Поэтому столкнуться с такой проблемой можно в случае некачественного исполнения насоса. Для нормальной работы турбинное колесо должно быть с обеих сторон по всей плоскости прижато частями корпуса насосной части. Если зазор между элементами слишком большой, утечка топлива не позволит создать нужное давление в системе. Чтобы при покупке нового насоса убедиться в его исправности, нужно механическим манометром измерить создаваемое давление.
  4. Неисправность обратного клапана. Давление в системе должно падать 2-3 часа. Если уже спустя 15-20 минут для запуска двигатель нужно долго крутить стартером, неисправен РДТ или клапан обратного слива в насосе.

Схема электропитания

Для работы электродвигателю постоянного тока необходима разница потенциалов, то есть + и – на выводах АКБ, генератора.

За подачу силового питания отвечает 4-контактное силовое реле. Силовой + на реле идет через предохранитель, расположенный в монтажном блоке в салоне либо под капотом. «Масса» на реле также постоянная. Управляющий + на реле появляется при включении зажигания. При подаче «минуса» на контакт 86 от ECM (электронный блок управления двигателем) силовые контакты замыкаются, в цепи бензонасоса начинает протекать ток.

На многих современных авто топливный насос включается на некоторое время уже при открытии водительской двери. Поэтому водителю после длительного простоя авто не нужно ждать, пока насос создаст давление топлива в системе.

Где находится бензонасос?

Выше представлена типовая схема расположения элементов системы питания с распределенным впрыском на клапаны. Бензонасос погруженного типа вместе с фильтром грубой очистки и датчиком уровня топлива находится в баке. Насосы объемного типа устанавливаются в разрез магистрали подачи топлива и могут располагаться под днищем автомобиля либо в подкапотном пространстве.

Как проверить своими руками?

Если на вашем автомобиле не работает бензонасос, начинать диагностику стоит с проверки питания. Обрыв цепи, перетирание изоляции проводов, неисправность реле бензонасоса либо неправильную работу сигнализации можно легко спутать с поломкой насоса. Для проверки предохранителя и питания в разъемах используйте мультиметр либо обычную контрольку для диагностики электрических цепей. Если при включении зажигания и прокрутке двигателя стартером напряжение на контактах есть, а насос не включается, достаньте его из бака, проверьте провода и при необходимости замените.

Если на разъеме нет «массы» или +12 В, поверьте их на выводах реле бензонасоса. Наличия напряжения в колодке реле говорит об обрыве цепи либо установке в разрыв проводов дополнительного реле для блокировки запуска.

Теперь рассмотрим ситуацию, когда двигатель глохнет, троит, не развивает мощность, наблюдаются провалы при резком нажатии на газ. Первым делом необходимо замерить давление в топливной рампе. Если на рейке нет разъема для быстрого измерения давления, измерить его можно на штуцере топливной колбы или после извлечения насоса из бака. Чтобы точно определить причину неправильной работы двигателя, наблюдать за давлением лучше на работающем двигателя. Постарайтесь сымитировать условия, при которых неисправность проявляет себя чаще всего.

Какое давление считается нормальным?

На работающем двигателе с безобраточной системой давление должно быть 3,8-4 Атм, в системе с обраткой (РДТ установлен на рейке) – 2,5-3 Атм. При тесте, что называется в стенку, когда манометр подключается напрямую к выходу насосу, значения должны быть не менее 6 Атм.

Как проверить бензонасос в домашних условиях? Причины неисправности топливного насоса

Неисправности топливного насоса. Как проверить бензонасос в домашних условиях?Неисправности топливного насоса. Как проверить бензонасос в домашних условиях?

Сердцем автомобиля часто называют двигатель, т. к. он очень важен для авто, равно как и сердце для человека, нередко можно услышать в разговоре как человеческое сердце «моторчиком» называют. Однако если немного углубиться и провести кое-какие параллели, то сердцем правильнее было бы называть бензонасос, поскольку, как и сердце он выполняет перекачку жидкости, точно также имеет свою магистраль «сосудов и вен», по которым топливо поступает к «жизненно важным органам» ДВС.Бензонасос — тема нашей сегодняшней статьи, в ней мы попытаемся рассказать что такое бензонасос, как он устроен, об основных его неисправностях, а также как проверить бензонасос в домашних условиях, то есть своими руками.

Для чего необходим бензонасос?

Бензонасос электрический в разрезеБензонасос электрический в разрезе

Топливный насос или бензонасос предназначен, как мы уже говорили выше, для подачи топлива из точки «А» в точку «Б». Под точкой «А» подразумевается резервуар, то бишь бак, в котором находится топливо, под точкой «Б» подразумеваем двигатель, в который происходит подача. После подачи топливо смешивалось, грубо говоря, готовилось «к употреблению». Подача топлива регулируется давлением, которое поддерживает редуктор бензонасоса, правильное давление в топливном насосе — очень важный момент. Современные топливные насосы бывают двух типов — механические и электрические, они отличаются между собой по типу привода: первый работает за счет постоянного движения приводного рычага вверх-вниз, а второй оснащен электромоторчиком и мини-помпой, этот тандем питается от электросети и производит бесперебойную подачу топлива в двигатель. Первый, механический тип бензонасосов сегодня довольно сложно встретить, поэтому углубляться в подробности его работы и прочие детали мы не будем. Вместо этого мы поговорим о неисправностях электробензонасосов.

Признаки неисправности топливного насоса

  • Пожалуй, самым распространенным симптомом, по которому можно определить нарушения в работе бензонасоса, являются рывки во время движения автомобиля.
  • Вторым по популярности симптомом, свидетельствующим о неисправности топливного насоса, являются плавающие холостые обороты.
  • Плохой запуск двигателя или вовсе отсутствие такой возможности нередко может говорить о том, что бензонасос требует замены.
  • Ухудшение динамики, то есть когда вы «даете в пол», а машина либо дергается, либо вовсе не реагирует на положение педали.

Примечание: Важно отметить, что все вышеописанные признаки неисправности топливного насоса, могут быть вызваны и другими деталями двигателя, поэтому нельзя лишь по одним симптомам поставить приговор о том, что необходима замена бензонасоса. Например, обороты могут плавать из-за проблем с ДМРВ или ДПДЗ, потому что топливо некачественное или необходимо почистить форсунки.

Почему не работает бензонасос?

Неработающий бензонасос — это не всегда — неисправный бензонасос, поскольку причина может крыться, например, в предохранителе этого агрегата, который попросту перегорел. Найти предохранитель можно в блоке предохранителей у каждого авто расположении этого предохранителя — свое. Но, как правило, он находится либо под капотом, либо со стороны водителя слева от руля.

Как проверить бензонасос?

  • Если предохранитель в порядке, выполните проверку напряжения на насосе. Перед тем как это сделать убедитесь, что аккумуляторная батарея в порядке. Проверьте мультиметром или тестером напряжение на клеммах бензонасоса, в руководстве по эксплуатации уточните каким оно должно быть.
  • Проверьте тестером поступает ли напряжение на предохранитель, нередко обрыв электроцепи происходит именно в этом месте.
  • Дальше, если поиски не дали результата, выполните проверку напряжения на самих проводах. Убедитесь, что на них нет потерь, и они правильно подключены к массе. В случае если напряжения падает больше чем 1 В, скорее всего поломка заключается в окисленных контактах или проводке. Убедитесь, что в проводке нет короткого замыкания.
  • Если во время проведения этого теста вы не обнаружили никаких нарушений, проблему стоит искать в самом топливном насосе, возможно он неисправен и требует замены. Но, как показывает практика, замена — крайняя мера, для начала необходимо попробовать восстановить бензонасос и провести еще один тест, в котором стоит измерить давление. Как проверить давление в топливной рампе читаем здесь.
  • Если мотор глохнет на ходу, причина может заключаться в электрической части, чтобы опровергнуть или подтвердить предположение следует проверить реле бензонасоса. Для этого подключаем к разъему топливного насоса контрольку, включаем зажигание, и наблюдаем за поведением лампочки, если она загорелась на пару секунд — причина явно в другом.
  • Проблемы и неисправности топливного насоса можно устранить при помощи специальных ремкомплектов, покупаются они в автомагазине или у дилеров. При необходимости меняются: диафрагма, клапана, прокладки, а также фильтр.

Для большей наглядности рекомендуем посмотреть видео о том, как проверить бензонасос в условиях гаража:

Источник: Вопрос Авто — сайт автомобильных советов.

Как проверить бензонасос на карбюраторном и инжекторном двигателе — Auto-Self.ru

Зачастую неудачные попытки запустить двигатели водители связывают с вышедшим из строя бензонасосом. Но это еще надо доказать! Если рядом нет автосервиса, то возникает вопрос: как проверить бензонасос дома или в путешествии? Эти нужные устройства, устанавливаемые на автомобиль, делятся на два типа: механические и электрические. Далее подробно рассматривается, как проверить бензонасос обеих разновидностей.

Механические бензонасосы

Устанавливаются на карбюраторные силовые агрегаты и отличаются простотой конструкции, работа устройств не зависит от электропитания. Функционирование насоса обеспечивается при помощи привода, перемещающего диафрагму, которая сжимаясь, качает бензин. Как проверить бензонасос? Есть два основных метода.

Как проверить бензонасос на карбюраторном и инжекторном двигателе

Без снятия и разборки

Отсоедините шланг, надетый на штуцер карбюратора, и опустите его в подходящую бутылку. Нащупайте на устройстве рычаг подкачки, резко надавите на него несколько раз. Из шланга пойдет относительно сильная струя бензина с минимальным количеством воздуха (почти без пузырьков).

Здесь есть небольшой нюанс, на который «попадаются» неопытные водители. Если толкатель устройства упрется в эксцентрик, подкачка работать не будет. В подобной ситуации просто слегка проверните коленвал стартером. Можно поступить и проще, если у вас есть помощник. Попросите его «крутануть» стартер и взгляните на струю горючего. Если она слабая, запчасть придется демонтировать и осмотреть.

С разборкой

Посмотрите на верхнюю крышку насоса на предмет наличия подтеков. Если они есть:

  1. Разберите устройство и замените пару прокладок;
  2. Следующие объекты осмотра – диафрагмы: трещины и разрывы не допускаются.
  3. Очистите фильтр-сетку, клапаны впуска, выпуска: детали должны быть без грязи, налетов.
  4. Если новые прокладки установлены, а бензин все равно подтекает, приставьте верхнюю крышку к корпусу без них и направьте на свет. Вполне возможно, что после сильной затяжки плоскости неплотно прилегают друг другу. Проблему можно решить при помощи наждачки.

Что касается импортных бензонасосов, то некоторые из них неразборные. Можно попытаться высверлить заклепки, но если внутри изношенные детали, их придется где-то покупать или делать самому.

Электрические бензонасосы

Здесь система более сложная, т. к. есть две разновидности: погружные устройства, размещаемые в баке, и выносные, закрепляемые отдельно. И те и другие работают от электромотора, находящегося прямо в насосе. Как проверить бензонасос?

Как проверить бензонасос на карбюраторном и инжекторном двигателе

Напряжение

Возьмите обычный тестер, а если его нет, автомобильную лампочку с присоединенными проводками. Теперь нужно обнаружить ваше устройство. Если топливный насос выносной, то располагается где-то рядом с баком. Если погружной – отыщите выходные клеммы (обычно они под задним сиденьем). Далее:

  • включите зажигание;
  • прикоснитесь щупами вольтметра или проводками от лампы к контактам;
  • если показания прибора соответствуют 12-12,5 вольтам или лампочка загорелась, значит, напряжение на насос подается.

Как проверить бензонасос на карбюраторном и инжекторном двигателе

Проводка

Оценить ее состояние ее несложно: возьмите пару длинных проводов и напрямую подсоединитесь к насосу. Если он «завизжит», считайте, что причина неисправности найдена. А если нет? Идем дальше.

Предохранитель

Здесь все ясно: надо найти, где он находится, и заменить, или вставить «жучок». Если предохранитель перегорает, неприятность, скорее всего, связана с плюсовым проводом, идущим к бензонасосу, который замыкает на «массу».

Реле

Чтобы его обнаружить, прочитайте надписи на крышке блока предохранителей. Вытащите деталь из гнезда. На всякий случай проверять исправность реле нужно при снятых клеммах аккумуляторной батареи. На ее плюс накрутите провод и подключите его к двум точкам реле: «85» и «30». Минусовый электрод подсоедините к контакту лампочки и клемме реле «86». Второй провод от лампы должен быть подключен к контакту «87». Если лампа будет светить, реле исправно. При наличии мультиметра присоедините его щупы к клемме «85» и «86». Бесконечно большое сопротивление свидетельствует о перегорании обмотки. Но как быть, когда вы обнаружили, что работоспособность реле равна нулю, а приобрести деталь негде? Просто перемкните его контакты «87» и «30».

Как проверить бензонасос на карбюраторном и инжекторном двигателе

Как проверить давление бензонасоса

Случается, что устройство работает, но двигатель не запускается. В этом случае нужно проверить давление, которое должно составлять от 2,5 до 3,2 кг/кв. см (уточните в инструкции по эксплуатации к своей машине). При нажатии на акселератор оно поднимается в среднем на 0,5 кг/кв. см. Если нет возможности это сделать, попробуйте осмотреть фильтр грубой очистки. Чтобы вытащить его, если насос погружного типа,  снимите лючок, отвернув болты. Далее проверьте топливные трубки на предмет утечки горючего. В заключение замените фильтр тонкой очистки.

Для проверки давления понадобится манометр со специальным приспособлением, устанавливаемым между штуцером и магистралью. Сделать это можно с помощью двух отрезков резинового шланга, выдерживающих давление до 7 кг/кв. см. Есть важный нюанс: давление, показываемое манометром, должно держаться на одном уровне десятки минут. Если оно падает раньше, налицо утечка, или износ насосного клапана. При быстром снижении давления двигатель будет работать неустойчиво. Есть и другой вариант подключения манометра: прямо под капотом, используя шланг, присоединенный к топливной рампе. Чтобы измерить давление двигатель можно и не пускать: достаточно включить зажигание и посмотреть на показания манометра.

Стоит напомнить об осторожности: в шланге может быть остаточное давление. Поэтому возьмите чистую тряпку и накройте ею штуцер бензонасоса перед снятием манометра, чтобы топливо на вас не попало.

Электродвигатель

Если все проверено, напряжение есть, а насос не работает, дело, скорее всего в сгоревшей статорной обмотке электродвигателя. Её исправность можно проверить тем же тестером. Для этого отсоедините от бензонасоса провода и поставьте прибор в режим омметра. Его щупы нужно присоединить к контактным клеммам устройства. Тестер должен показывать какое-то сопротивление (для каждой модели насоса оно свое). Если мультиметр во всех пределах измерений упорно показывает «бесконечность», придется покупать новый бензонасос.

Поделитесь с друзьями в соц.сетях:

Facebook

Twitter

Google+

Telegram

Vkontakte

Как Проверить Реле Бензонасоса (Топливного Насоса Автомобиля)

Реле топливного насоса может выйти из строя и проявить неисправность несколькими способами. Внутренние клеммы могут сломаться, создав электрическое состояние разрыва; коррозия может накапливаться вокруг электрических контактов; контакты могут гореть, создавая нежелательное сопротивление; или проволока(обмотка) катушки может замкнуть, делая реле бесполезным.

Хотя вышедшее из строя реле топливного насоса или любого другого иногда может вызвать проблемы, многие владельцы автомобилей просто идут и заменяют подозрительное и в конечном итоге тратят деньги и время. Поэтому, прежде чем вы решите заменить его, проверьте, чтобы убедиться, что оно действительно вышло из строя.

Давайте сначала пройдемся по основам электрического реле, чтобы помочь разобраться в следующих тестах.

ПРИМЕЧАНИЕ. Здесь мы будем иметь дело с электромеханическими реле, а не с твердотельными или интегральными схемами.

Если вы работали с автомобильными реле раньше, вы можете пропустить разделы испытаний. Вот оглавление.

Оглавление

  1. Что такое автомобильное реле?
    Как это устроено
    III. Расположение реле топливного насоса
  2. Самый быстрый способ проверки реле топливного насоса или других
    Использование специального тестера
    VI. Использование цифрового мультиметра для проверки реле топливного насоса

Что такое автомобильное реле

Физически, обычное 12-вольтное переключатели (реле) содержит ряд электрических компонентов, установленных внутри небольшого кубика или цилиндра, изготовленного из твердого пластика или алюминия.

Обычное реле топливного насоса имеет четыре электрические клеммы или контакты, выступающие из его основания. Клеммы в автомобильном переключателе подключаются к внутренней катушке, возможно, к одному или нескольким резисторам или диоду и к одному или нескольким переключателям или контактам, в зависимости от конкретной конфигурации.

Вы будете часто видеть переключатели с 3 или 4 контактами, но другие с 5 и 6 контактами не являются необычными. Эти автомобильные детали бывают разных размеров и форм. И вы найдете их под капотом внутри коробки «блока предохранителей» или в «центр распределения энергии»; внутри салона, в блоке предохранителей под приборной панелью.

Они включают и выключают цепи питания вокруг коробки передач, двигателя и принадлежностей, таких как топливный насос, фары, стоп-сигналы, дворники и сигнал (клаксон).

Как это устроено

Это помогает воспринимать реле как обычный выключатель, подобный тому, который вы используете дома, чтобы включать и выключать свет в комнате.

Они работает аналогичным образом, но вместо того, чтобы тянуться к нему для непосредственного включения внутреннего переключателя, вы активируете цепь управления, которая подключается к катушке внутри – это происходит с реле топливного насоса, когда вы включаете зажигание. например, для запуска двигателя.

Катушка создает электромагнитное поле, которое закрывает пару металлических контактов внутри, которые подключаются к управляемой цепи, которая активирует нагрузку – например, электрический топливный насос.

Зачем дублировать простую функцию переключения, имея дополнительный переключатель внутри коробки?

На самом деле, это оказалось удобной настройкой в ​​электрических цепях. Вы не только используете небольшую, более безопасную токовую цепь – цепь управления – для включения и выключения цепи с более высоким током – управляемую цепь – но оно может быть размещено в стратегически важном месте, чтобы уменьшить количество – и расходы – толще измерительный провод, необходимый для сильноточных цепей.

Тестирование

III. Расположение реле топливного насоса

Если вы еще не нашли его, загляните внутрь силового центра под капотом (распределительная коробка обычно с предохранителями в паре) – коробку с реле – или или блока предохранителей под приборной панелью и боковыми защитными панелями.

На обратной стороне крышки этих коробок вы можете найти маркировку, показывающую переключатели, в которых они размещены, и краткое описание каждой из них. На некоторых моделях транспортных средств вы можете найти реле топливного насоса отдельно под приборной панелью или под капотом.

При необходимости обратитесь к руководству по ремонту автомобиля для вашего автомобиля. В большинстве магазинов автозапчастей есть инструкции по ремонту запчастей для разных марок и моделей автомобилей, но вы также можете купить их онлайн или так же скачать руководство в интернете.

Как только вы найдете его, у вас есть три способа его проверить. Выберите наиболее удобный.

Самый быстрый способ проверки

Безусловно, самый простой способ проверить работоспособность подозрительного реле топливного насоса или какое-либо другое автомобильное – это заменить его на хорошее.

Вы можете найти другое в вашем автомобиле с такой же конфигурацией – расположением и количеством клемм – как реле вашего топливного насоса. Или вы можете позаимствовать его из автомобиля родственника или друга. Просто убедитесь, что другое имеет такую ​​же конфигурацию.

Снимите подозрительное и установите исправное и проверьте, не запускается ли ваш двигатель теперь. Если это так, установите новое реле. В противном случае проблема лежит где-то еще.

  1. Использование специального тестера

Еще один способ проверить переключатель топливного насоса с помощью тестера. Вы можете найти тестеры, которые помогут вам устранять неисправности наиболее распространенных автомобильных реле, а также более сложных тестеров для устранения неисправностей реле с различными конфигурациями.

Тот факт, что вам не нужны схемы, ускоряет процесс устранения неполадок. Просто следуйте инструкциям, прилагаемым к инструменту.

Вы можете использовать цифровой мультиметр для проверки.

  1. Использование цифрового мультиметра для проверки реле топливного насоса

Но, скорее всего, вы не будете часто тестировать эту деталь, поэтому, вероятно, вы не захотите покупать тестер. Вы все еще можете использовать цифровой мультиметр для той же цели. Если у вас нет цифрового мультиметра, купите его.

Он пригодится для многих задач по устранению неисправностей автомобиля и дома. Вы можете найти полезное, качественное и  недорогой цифровой мультиметр в вашем местном магазине электронных запчастей, хозяйственном магазине, универмаге или онлайн.

  1. Визуальный осмотр
  • Перед началом любых испытаний вытащите реле и визуально осмотрите клеммы и розетку (разъем) на наличие следов коррозии и перегрева. Коррозия препятствует правильному протеканию тока, а перегрев указывает на проблемы с реле или цепями, к которым он подключен. Проверьте цепь, если необходимо.
  • Очистите разъеденные клеммы и розетку с помощью очистителя электрических контактов.
  1. Идентификация клемм реле топливного насоса

Теперь вам нужно определить, какие контакты или клеммы принадлежат цепи управления, а какие – нагрузке или цепи управления, то есть силовой цепи.

На автомобильном реле схема управления – это та, которую вы или компьютер активируете. Цепь нагрузки или питания – это та, в которой активируется нагрузка или принадлежность (топливный насос, вентилятор радиатора, фары, клаксон).

Вы обнаружите, что на многих автомобильных реле есть отметка на самом корпусе для обозначения каждого контакта или клеммы номером. Теперь, если вы посмотрите на фактические контакты или клеммы, скорее всего, вы увидите те же цифры, напечатанные рядом с ними.

Стандарт производителя должен использовать номера 85 и 86 для клемм, подключенных к цепи управления, и номера 87 и 30 для клемм нагрузки или цепи питания. На некоторых меньших реле (микро) общая система счисления для этих клемм будет использовать цифры 1, 3, 2 и 4 соответственно. Однако они могут различаться в зависимости от конфигурации. Дважды проверьте маркировку на самом переключателе с электрической схемой в руководстве по ремонту вашего автомобиля для правильных клемм.

Тем не менее, вы найдете реле без номеров или диаграмм для идентификации клемм. Чтобы определить клеммы, обратитесь к электрической схеме в вашем руководстве по ремонту; или, если у вас есть доступ к нижней части гнезда, найдите толстые и тонкие провода, которые подключаются к гнезду. Толстые провода подключаются к клеммам силовой цепи. Тонкие провода подключаются к клеммам цепи управления.

Общие обозначения клемм

Общее реле
Схема управления 85 86
Силовая цепь 87 30
(нормально закрытый) 30 87а
Микро Реле
Схема управления 1 3
Силовая цепь 2 4

Маркировка может меняться с каждой конфигурацией.

Как проверить реле бензонасоса мультиметром

После того, как вы определили клеммы, вы должны проверить непрерывность между клеммами цепи питания



  • Установите цифровой мультиметр на самый низкий диапазон по шкале в омах (сопротивление) или установите в режим Прозвонки «непрерывность».
  • Затем подключите один провод к одному из выводов цепи питания, а другой подключите к другому выводу питания. Ваш счетчик должен показывать бесконечное сопротивление (OL, или цифра 1). Или, если вы используете настройку Прозвонки, вы не должны слышать звуковой сигнал, а на табло так же будет светиться цифра 1.
  • Если вы обнаружите нулевое сопротивление или любое значение сопротивления в сотых или тысячных долях Ом – вместо бесконечности (1) – или услышите звуковой сигнал, контакты питания вашего реле находятся в коротком замыкании и такую деталь необходимо обязательно заменить.

Часто – как и в случае с реле топливного насоса – реле силовой цепи имеет нормально разомкнутое положение, когда оно не находится под напряжением.

При тестировании другого автомобильного реле проверьте схему соединений в руководстве по ремонту автомобиля, поскольку некоторые силовые выключатели замкнуты и должны включаться при подаче напряжения – обычно эти клеммы имеют маркировку 30 и 87a.

На реле такого типа ваш прибор должен показывать ноль Ом или издавать звуковой сигнал – если он в хорошем состоянии – при проверке в режиме прозвонки на мультиметре, как на предыдущем шаге.

  1. Проверка правильности работы
  • Теперь подключите проволочную перемычку (проводную, если это возможно, с предохранителями, которую можно найти в большинстве магазинов автозапчастей) от положительной (+) клеммы аккумулятора к одной из клемм цепи управления реле.
  • Подключите другую проволочную перемычку от отрицательной (-) клеммы аккумулятора к другой клемме цепи управления.
  • При подключении второй перемычки вы должны услышать, как контакты (переключатель) в цепи питания реле издают щелкающий звук при их замыкании. Если этого не происходит, поменяйте местами перемычки. То есть, подключите проволочную перемычку от положительной клеммы батареи к другой клемме в цепи управления и сделайте то же самое с отрицательной клеммой, на случай, если схема управления имеет другую обратную полярность. Если вы все еще не слышите щелчок, соединение цепи управления неисправно. Но продолжайте тестирование до конца, чтобы убедиться в наличии проблем.
  • Оставьте соединительные провода подключенными и проверьте непрерывность между силовыми клеммами, как вы делали ранее. На этот раз ваш измеритель должен показывать 0 Ом или близко к нулю – в сотых или тысячных долях – или издавать звуковой сигнал, указывающий на наличие непрерывности между обоими терминалами. Если это так, ваше реле работает нормально (просто помните, что, если ваш переключатель находится в нормально замкнутом положении, на этот раз ваш счетчик должен показывать бесконечное сопротивление или не издавать звуковой сигнал).
  • Вместо этого, если ваш измеритель показывает бесконечное сопротивление или вы не слышите звуковой сигнал, замените реле (автоматизированный переключатель).
  • Если ваши тесты подтвердят, что ваш переключатель в хорошем состоянии, проверьте, не повреждены ли провода, не подвержены ли коррозией клеммы, не коррозионны ли соединения, не отсоединены ли провода (не размыкаются) или нет ли коротких замыканий вокруг цепей управления и питания. Любое из этих условий приведет к отказу любой из ваших цепей.

Если вы знаете, как проверить реле топливного насоса, вы можете испытать другие автомобильные переключатели без особых проблем.

Вы найдете эти детали с тремя, пятью или даже шестью терминалами. На трех клеммных реле сам корпус может служить заземлением.

Другие с пятью или шестью выводами ножек управляют более чем одной цепью питания, и некоторые внутренние переключатели нормально разомкнуты, а другие нормально замкнуты.

Проанализируйте схемы на самом переключателе или схемы электрических соединений, которые входят в руководство по ремонту вашего автомобиля, чтобы определить эти соединения, цепи и положения переключателей, если это необходимо, и приступайте к испытаниям, как описано выше.

Как проверить топливный насос автомобиля

Кажется, что отказ топливного насоса никогда не наступил вовремя. В большинстве случаев после выхода из строя ваш автомобиль больше не будет работать, и вы окажетесь в затруднительном положении. В некоторых случаях ваш топливный насос начнет показывать некоторые признаки неисправности, прежде чем он полностью выйдет из строя. Знание этих признаков и того, как проверить свой топливный насос, поможет вам избежать дорогостоящей поломки или опасной ситуации.

Назначение топливного насоса — перекачивать топливо из топливного бака в двигатель.Топливные насосы могут быть механическими с приводом от двигателя или они могут быть электродвигателями. Наиболее распространенным топливным насосом, используемым на современных автомобилях, является электрический топливный насос, и большую часть времени он находится внутри топливного бака.

Со временем топливный насос может изнашиваться из-за возраста и отсутствия технического обслуживания — например, из-за несвоевременной замены фильтра, загрязнения топлива или эксплуатации автомобиля с низким уровнем топлива. Топливо в вашем автомобиле используется для охлаждения топливного насоса. Если вы постоянно эксплуатируете автомобиль с низким уровнем топлива, насос перегревается и может выйти из строя преждевременно.

Часть 1 из 3: Узнайте симптомы неисправности топливного насоса

Шаг 1: Определите признаки неисправности топливного насоса . Есть несколько общих симптомов, которые могут помочь вам узнать, когда следует проверить топливный насос.

Часть 2 из 3: Проверка топливного насоса

Прежде чем тратить много времени на диагностику неисправности топливного насоса, важно знать, есть ли в вашем автомобиле исправный топливный фильтр. Многие современные автомобили используют фильтр в топливном баке, который меняют только при замене насоса, в то время как многие старые автомобили имеют заменяемый внешний топливный фильтр.

Эти внешние фильтры, как правило, следует менять каждые 20 000 миль или в соответствии со спецификациями производителя. Если вы подозреваете проблему с топливной системой и не знаете, когда ваш фильтр заменялся в последний раз, возможно, вы захотите сначала заменить его.
Есть несколько тестов, которые можно выполнить на топливном насосе, чтобы узнать, выходит ли он из строя. Наличие всех необходимых материалов сделает тесты намного проще и понятнее.

Необходимые материалы

Шаг 1. Найдите топливный насос .У многих автомобилей есть панель доступа через багажник или внутри самого автомобиля, в то время как некоторые требуют, чтобы топливный бак был сначала опущен.
Сам насос находится в топливном баке на большинстве автомобилей.

Шаг 2: Слушайте гудение от насоса . Послушайте гудение в топливном насосе, попросив помощника повернуть ключ в положение работы.

Это означает, что он включается.

  • Примечание : Если насос не включается, перейдите к шагу 5.

Шаг 3. Поместите зажим усилителя на положительный провод . Используя измеритель напряжения, установленный на силу тока, поместите зажим для усилителя на положительный провод, идущий к топливному насосу.

Шаг 4: Запишите значение силы тока . Заведите автомобиль и запишите показание силы тока на счетчике.

  • Примечание : Это проверка силы тока, показывающая, насколько сильно работает насос. Чем больше он потребляет тока, тем тяжелее он работает.Сравните полученное значение со спецификациями производителя и замените насос, если они не соответствуют спецификации.

Шаг 5: Снимите электрический разъем . Если насос не включился, снимите электрический разъем с помпы.

  • Наконечник : Возможно, вам понадобится отвертка, чтобы слегка поддеть язычок фиксатора разъема.

Шаг 6: Поместите провода измерителя на соответствующие клеммы . Установив измеритель на постоянное напряжение, подключите провода измерителя к соответствующей клемме.

Поместите положительный провод измерительного прибора на клемму положительного провода в разъеме, а отрицательный провод измерительного прибора — на клемму отрицательного провода в разъеме.

Шаг 7: Наблюдайте за показаниями напряжения . Попросите помощника повернуть ключ в положение работы и проследить за показаниями напряжения.

Если есть напряжение аккумуляторной батареи, значит, насос неисправен и его необходимо заменить. Если напряжение отсутствует, необходимо провести дополнительные электрические испытания.

  • Примечание : Эти электрические испытания подходят только для электрического топливного насоса, так как они предоставляют важную информацию о состоянии топливного насоса.

Часть 3 из 3: Опрессовка топливного насоса

Перед испытанием насоса под давлением важно знать рекомендации производителя в отношении мест проведения испытаний. У большинства автомобилей контрольное отверстие расположено на топливной рампе под капотом. Если автомобиль не оборудован тестовым портом, то может потребоваться снятие топливопровода и использование специального адаптера для тестера.

Необходимые материалы

  • Отвертка с плоским жалом (малая)
  • Бесплатные руководства по ремонту Autozone предоставляет бесплатные онлайн-руководства по ремонту для определенных марок и моделей Autozone
  • Манометр топлива
  • Тряпки
  • Трещотка и головки
  • Руководство по ремонту (опция) Chilton
  • Схема подключения

Шаг 1. Припаркуйте автомобиль . Припаркуйте свой автомобиль и включите стояночный тормоз.

Шаг 2: Дайте двигателю остыть .Дайте двигателю остыть, чтобы не обжечься и не пострадать рабочая зона.

Шаг 3. Найдите порт для проверки давления топлива . Найдите порт для проверки давления топлива в том месте, где вы будете работать.

Шаг 4. Подготовьте тряпку возле порта . Подложите тряпку под тестовое отверстие, так как при установке манометра будет выходить топливо.

Шаг 5: Установите измеритель давления . Установите измеритель давления в тестовый порт.

Шаг 6: Поверните ключ, чтобы запустить запись . Поверните ключ зажигания в положение работы и запишите показания давления.

Шаг 7: Запустите двигатель для записи . Запустите двигатель и запишите показания давления.

  • Совет : Проверьте спецификации производителя на испытание топливного насоса под давлением. Многие производители рекомендуют проверять давление при включенном ключе, при работающем двигателе и при определенных оборотах.

Шаг 8: Проверить соответствующее давление . Если топливный насос не соответствует требуемому давлению, возможно, неисправен топливный насос. Типичному автомобилю с впрыском порта потребуется от 30 до 80 фунтов на квадратный дюйм. Характеристики давления топлива для конкретного автомобиля можно найти в заводском руководстве по ремонту.

Шаг 9: Дальнейшее тестирование . Низкое давление топлива обычно указывает на неисправный топливный насос. Однако он также может указывать на ограниченную линию, ограниченный фильтр или неисправный регулятор давления.К этому моменту вы уже должны были заменить встроенный фильтр в соответствии с инструкциями в этой статье.
Чтобы проверить остальную часть системы, осмотрите топливопроводы на предмет повреждений. Если их нет, следующим шагом будет проверка регулятора давления. С прикрепленным датчиком давления топлива запустите двигатель и дайте ему поработать на холостом ходу. Отсоедините вакуумный шланг от регулятора давления; давление должно упасть примерно на 8-10 фунтов на квадратный дюйм. Если это не так, подозревайте, что проблема связана с регулятором или его подачей вакуума.Если проверка регулятора в порядке, вы можете быть уверены, что топливный насос неисправен и его следует заменить.

Знание предварительных шагов по тестированию топливного насоса может помочь вам локализовать проблему. Перед началом любых испытаний или процедур важно знать, какой тип топливной системы установлен в вашем автомобиле.

  • Примечание : Низкое давление не всегда отрицательно сказывается на топливном насосе, поскольку есть другие детали, которые могут влиять на давление, такие как топливный фильтр, регулятор давления топлива, топливная форсунка и топливопроводы.Следуйте рекомендациям производителя по тестированию этих других компонентов.

  • Предупреждение : Некоторые автомобили оснащены так называемым непосредственным впрыском. Эти системы работают при гораздо более высоком давлении топлива, чтобы преодолеть давление сгорания в цилиндре. Давление в этих топливных системах может быть достаточно высоким, чтобы вызвать серьезные травмы или даже смерть.
    Неисправный топливный насос может быть источником множества болезней, и его тестирование может помочь решить проблему в вашем автомобиле, особенно до того, как она перерастет в более серьезную проблему.Если вы не уверены, какой у вас тип топливной системы, или вам неудобно проверять топливный насос, вам следует обратиться за помощью к одному из наших сертифицированных механиков в YourMechanic, чтобы он проверил топливную систему для вас.

.

Эксплуатация судовых двигателей — запуск, работа, останов

Для различных типов главных двигателей судов важно проводить надлежащие проверки, принимать необходимые меры предосторожности и поддерживать параметры для безотказной работы. Хорошее несение вахты и техническое обслуживание приводят к более высокой эффективности, меньшему количеству поломок и бесперебойной работе. В этой статье мы рассмотрим некоторые общие и наиболее важные моменты для всех типов главных двигателей.

Подготовка к запуску главного двигателя судна

Перед запуском главного двигателя необходимо выполнить следующие проверки и процедуры.

Все компоненты, которые были отремонтированы, подлежат проверке и, по возможности, «функциональному тестированию». Все оборудование, инструменты и ветошь, использованные при капитальном ремонте, необходимо снять с двигателя.

1. Воздушные системы

a) Слейте всю воду, присутствующую в системе пускового воздуха
b) Слейте всю воду, имеющуюся из системы управляющего воздуха на ресиверах
c) Создайте избыточное давление в воздушных системах и убедитесь, что давление правильное.
d) Убедитесь в наличии сжатого воздуха в выпускной клапан закрывающий цилиндры «пневматическая пружина»

Прочтите по теме: 8 вещей, которые морские инженеры должны знать о запуске воздушной системы на корабле

2.Системы смазочные

a) Проверьте уровень масла в картере главного двигателя и, при необходимости, долейте
b) Запустите главный насос LO и насос LO турбокомпрессора
c) Убедитесь, что все давления масла в норме. Охлаждение поршней и турбокомпрессоры
e) Проверьте уровень масла в баке LO цилиндра и что подача к лубрикатору открыта. Проверьте работу расходомера масла в цилиндре и обратите внимание на счетчик расходомера

.

Marine Engine Lubrication

Marine Engine Lubrication

Связанное чтение: Объяснение судовой системы смазки главного двигателя

3.Системы водяного охлаждения

a) Убедитесь, что рубашки главного двигателя находятся в нормальных условиях, вода рубашки главного двигателя непрерывно циркулирует через подогреватель во время пребывания в порту и никогда не охлаждается.
b) Убедитесь, что давление в системе охлаждающей воды правильное и системы не протекают. Проверку следует повторить, когда двигатель прогрет до нормальной рабочей температуры.
c) Проверьте уровень расширительного бачка. Явное снижение уровня воды в расширительном бачке свидетельствует о протечке.

Fresh water Expansion Tank Fresh water Expansion Tank

Расширительный бак низкотемпературного контура

Прочтите по теме: Общий обзор центральной системы охлаждения на кораблях

4. Медленное вращение двигателя поворотным механизмом

Медленно проворачивайте двигатель, чтобы предотвратить повреждение, вызванное утечкой жидкости в любой из цилиндров. Прежде чем включать двигатель, необходимо получить разрешение с моста. Предварительная смазка должна быть проведена. Всегда выполняйте медленное вращение в самый последний момент перед запуском.

a) Убедитесь, что ручки регулировки находятся в положении «ЗАВЕРШЕНО С ДВИГАТЕЛЯМИ».
b) Убедитесь, что все краны индикатора цилиндра открыты.
c) Проверните двигатель на один оборот с помощью поворотного механизма. Проверьте, не вытекает ли жидкость из любого из контрольных клапанов
d) Отключите поворотный механизм и убедитесь, что он заблокирован в ВЫКЛЮЧЕННОМ положении
e) Убедитесь, что контрольная лампа TURNING GEAR ENGAGED гаснет

По теме Прочтите: Как защищен морской силовой двигатель корабля?

5.Медленное включение двигателя пусковым воздухом (продувка)

Перед включением двигателя необходимо получить разрешение на мосту. У моста нужно спросить зазор пропеллера. Всегда выполняйте медленный поворот в самый последний момент перед запуском и в течение последних 30 минут. Переведите главный двигатель в режим ожидания.

a) Выберите МЕДЛЕННЫЙ ПОВОРОТ на панели управления главным двигателем, если он есть, или дайте толчок из поста управления двигателем, на мгновение переместив регулирующую рукоятку в полностью медленное положение.Управляя телеграфом от управления двигателем, связывайтесь с мостиком, они должны следовать вашей команде по телеграфу. По мере того как двигатель вращается, проверьте, не вытекает ли жидкость из кранов индикатора

.

b) Когда двигатель сделает один оборот, переместите регулирующую рукоятку обратно в положение СТОП.

c) Закройте все краны индикаторов. Также закройте сливы турбокомпрессора

6. Топливная система

a) Проверьте насос подачи жидкого топлива и циркуляционный насос жидкого топлива.Если двигатель при остановке работал на мазуте, циркуляционный насос и подогреватели топлива должны продолжать работать.
b) Проверьте давление и температуру жидкого топлива. Проверьте работу расходомеров мазута и отметьте счетчик расходомера

.

Связанное чтение: Расчеты расхода мазута для судов

7. Разное

a) Проверьте правильность показаний всех приборов двигателя.Если нет, проверьте приборы и при необходимости замените
b) Убедитесь, что все сливы в ресивере продувочного воздуха и дренаже коробки открыты, а контрольные краны закрыты.
c) Убедитесь, что система верхнего крепления двигателя находится в рабочем состоянии
d) Проверьте усилие температура подшипника и давление смазочного масла в пределах допустимого. Проверьте гаситель осевых колебаний и гаситель крутильных колебаний, давление смазочного масла находится в диапазоне
e) Убедитесь, что сигнализация утечки топлива работает. Проверьте уровень утечки топлива из бака, чтобы заметить любое повышение уровня позже из-за утечки
f) Проверьте уровень сливного сливного бака, бак не должен быть полным, иначе это приведет к переполнению продувочных пространств главного двигателя
г) Проверить исправность регулятора

2 stroke marine engine 2 stroke marine engine

Проверки нормальной работы

  • Во время нормальной работы необходимо проводить регулярные проверки и принимать меры предосторожности
  • Регулярные проверки давления и температуры в системе и двигателе
  • Значения, считываемые приборами, в сравнении с данными, приведенными в протоколах ввода в эксплуатацию, с учетом частоты вращения и / или мощности двигателя, обеспечивают отличные данные для оценки характеристик двигателя.Сравните температуру, прощупывая трубы. Важными показателями являются положение индикатора нагрузки, частота вращения турбокомпрессора, давление наддувочного воздуха и температура выхлопных газов перед турбиной. Ценным критерием также является суточный расход топлива с учетом более низкой теплотворной способности
  • Проверить и сравнить между цилиндрами среднее указанное давление, давление сжатия и максимальное давление сгорания

Связанное чтение: Общие сведения об индикаторной диаграмме и различных типах недостатков индикаторной диаграммы

  • Проверить работу детектора масляного тумана
  • Проверьте правильность положения всех запорных клапанов в системах охлаждения и смазки.Клапаны впускных и выпускных отверстий для охлаждения на каждом двигателе должны всегда быть полностью открытыми во время работы. Они служат только для отключения отдельных цилиндров от контура охлаждающей воды при капитальном ремонте
  • При обнаружении аномально высоких или низких температур на выходе воды, температуру необходимо очень постепенно доводить до предписанного нормального значения. Резкие перепады температуры могут вызвать повреждение
  • Максимально допустимая температура выхлопных газов на входе в турбокомпрессор не должна быть превышена
  • Проверьте горение по цвету выхлопных газов

Читать по теме: Что делать, когда черный дым выходит из судовой воронки в порту?

  • Поддерживайте правильную температуру наддувочного воздуха после воздухоохладителя при нормальном потоке воды.Как правило, более высокая температура наддувочного воздуха приводит к уменьшению количества кислорода в цилиндре, что, в свою очередь, приводит к более высокому расходу топлива и более высокой температуре выхлопных газов
  • Проверьте падение давления наддувочного воздуха в воздушных фильтрах и воздухоохладителях. Чрезмерное сопротивление приведет к нехватке воздуха в двигателях

Связанное чтение: Как судовая система наддува воздуха для двигателей изменилась с течением времени

  • Топливо перед использованием необходимо тщательно отфильтровать.Регулярно открывайте сливные краны всех топливных баков и топливных масляных фильтров на короткий период, чтобы слить всю воду или шлам, которые могли там скопиться. Поддерживайте правильное давление жидкого топлива на входе топливных насосов. Отрегулируйте давление в подающем коллекторе топливного насоса с помощью клапана регулирования давления в возвратном трубопроводе жидкого топлива так, чтобы жидкое топливо циркулировало в системе с нормальной производительностью циркуляционного насоса жидкого топлива
  • Тяжелое жидкое топливо должно быть достаточно нагрето, чтобы гарантировать, что его вязкость перед входом в топливные насосы высокого давления находится в указанных пределах
  • Определите расход смазочного масла в цилиндре.Оптимальный расход смазочного масла для цилиндров определяется благодаря многолетнему опыту обслуживания

  • Насосы охлаждающей пресной воды должны работать в нормальном режиме, т. Е. Фактический напор соответствует расчетному значению. Если разница давлений между входом и выходом превышает желаемое значение, следует считать капремонт насоса
  • Вентиляционные отверстия в самых верхних точках отсеков охлаждающей воды должны быть закрыты
  • Проверьте уровень во всех резервуарах для воды и масла, а также во всех дренажных резервуарах трубопроводов утечки.Изучите любые аномальные изменения
  • Следите за состоянием охлаждающей пресной воды. Проверить на загрязнение масла
  • Проверьте смотровое стекло дренажного коллектора ресивера наддувочного воздуха, чтобы увидеть, не стекает ли вода, и если да, то сколько.
  • Проверьте испытательные краны продувочного пространства, чтобы убедиться, что жидкость не вытекает вместе с наддувочным воздухом.
  • Проверьте падение давления на масляных фильтрах. При необходимости очистите их
  • По возможности следует проверять температуру ходовой части, прислушиваясь и наблюдая за картером снаружи и контролируя показания детектора масляного тумана.Подшипники, которые были отремонтированы или заменены, требуют особого внимания в течение некоторого времени после ввода в нормальную эксплуатацию
  • Прислушиваясь к шуму двигателя, можно обнаружить неровности
  • Мощность, развиваемая цилиндрами, должна регулярно проверяться и регулироваться через систему управления для сохранения баланса мощности цилиндров
  • Центрифугируйте смазочное масло. Пробы смазочного масла следует брать через частые промежутки времени и отправлять на берег для анализа
  • Убедитесь, что выпускные клапаны вращаются и работают плавно.В противном случае клапан, который не вращается нормально, необходимо отремонтировать при первой возможности.

Защита после остановки

  • После того, как Мост дал команду «Завершить работу с двигателями», переключите управление двигателем в диспетчерскую
  • .

  • Убедитесь, что вспомогательные вентиляторы автоматически выключаются при завершении работы двигателями (FEW), если они находятся в режиме AUTO, или выключают их вручную

Прочтите по теме: Как справиться с условиями эксплуатации судового двигателя при низкой нагрузке?

  • Закройте пусковой воздушный клапан главного двигателя и выпустите воздух из системы управления.Хорошей практикой является блокировка главного пускового клапана в его нижнем положении с помощью запирающей пластины
  • Закрыть вентиль пусковой системы распределения воздуха
  • Включите поворотный механизм и проверьте контрольную лампу
  • После остановки двигателя подождите не менее 15 минут, прежде чем останавливать насос LO главного двигателя, если необходимо провести работы в картере. Это предотвращает перегрев охлаждаемых поверхностей в камерах сгорания и противодействует образованию нагара в головках поршней
  • Поддерживайте предварительный нагрев двигателя до минимальной температуры 50 ° C или в соответствии с требованиями руководства по главному двигателю.
  • Если двигатель работал на HFO, не останавливайте циркуляционный и подающий насосы FO.Если двигатель работал на MDO, циркуляционный и подающий насосы FO могут быть остановлены
  • Отключить любое оборудование, которое не требуется во время простоя двигателя

Заявление об ограничении ответственности: Мнения авторов, выраженные в этой статье, не обязательно отражают точку зрения Marine Insight. Данные и диаграммы, если они используются, в статье были получены из доступной информации и не были подтверждены каким-либо установленным законом органом. Автор и компания «Марин Инсайт» не заявляют об их точности и не несут за это никакой ответственности.Взгляды представляют собой только мнения и не представляют собой каких-либо руководящих принципов или рекомендаций относительно какого-либо курса действий, которым должен следовать читатель.

Статья или изображения не могут быть воспроизведены, скопированы, переданы или использованы в любой форме без разрешения автора и компании Marine Insight.

Теги: работа ГД Двигатели судовые

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
