Проверка датчиков автомобиля мультиметром: Как проверить утечку тока на автомобиле мультиметром

Содержание

Неисправность датчика, диагностируем ELM327 и Motordata OBD, без его замены

Как проверить проводку и сам датчик доступными средствами

Стоимость датчиков порой сравнима со стоимостью б/у двигателя на разборке. С учетом этого, менять датчик только из-за ошибки по нему — довольно рискованное мероприятие. Как избежать этих рисков — расскажем ниже.

Теоретическая база
Начнем традиционно с общих слов. Вообще, в идеальном мире, где датчики не ломаются, блок управления двигателем мог бы вообще не задумываться об их состоянии, всегда считая их исправными, а их показания — корректными. Увы, мы живем в реальном мире. А где реальность — там много “приземляющих” факторов. Поэтому блок управления не только учитывает показания датчиков, но и контролирует их корректность.

Единственный параметр, которым оперирует блок управления при этом — электрический сигнал, получаемый с датчика. Если сигнал не соответствует критериям, заданным в прошивке блока управления — блок регистрирует соответствующую ошибку. Большинство датчиков имеют три вывода — “землю”, питание +5В и сигнальный вывод, идущий на блок управления. Так, в частности, подключаются датчики положения дроссельной заслонки и педали акселератора. Как правило, на сигнальном выводе блок управления ожидает получать напряжение в диапазоне не строго от нуля до пяти вольт, а с некоторым запасом, например, от 0.5В до 4.5В. Если на входе оказывается сигнал 0В или 5В — блок управления однозначно зарегистрирует ошибку по выходу значения за допустимые пределы.

Ошибки по этим датчикам могут быть вызваны как отказом самого датчика, так и проблемами с проводкой. Принципиально не исключены и проблемы с конкретным входом блока управления, но это более редкая проблема.

Таким образом, если блок управления выдает ошибку по конкретному датчику, в первую очередь необходимо проверить целостность проводки до датчика и наличие питания у датчика. Если с проводкой и питанием датчика все хорошо — желательно проверить и сам датчик, если это возможно. Большинство датчиков в системе управления такую возможность дают.

Также существуют двухвыводные датчики. Например, датчик температуры охлаждающей жидкости часто представляет собой резистор, меняющий сопротивление в зависимости от температуры. На один его вывод подаются постоянные 5 В, а со второго вывода идет сигнал на вход блока управления. Конечно, блок управления не измеряет напряжения, а точно так же “видит” на входе уровень напряжения в определенном диапазоне.

Отдельным абзацем надо сказать о датчике кислорода, так как он отличается от остальных. Сигнал с датчика кислорода — особенный, поэтому вышесказанное к нему неприменимо. При штатной работе системы впрыска сигнал с порогового датчика кислорода переключается с определенной периодичностью, и если время переключения слишком долгое — блок управления регистрирует ошибку P0133 по слишком медленному переключению. Также блок управления контролирует цепь подогрева датчика, и фиксирует обрыв по ней. В этом случае он регистрирует ошибку по обрыву цепи подогрева.

Бывают и другие варианты датчиков, которые имеют свои особенности. Методика их проверки может отличаться, но общий принцип так или иначе останется без изменений — проверка целостности проводки, наличия питания и тест самого датчика.

Практическая часть

Чтобы не быть голословными, рассмотрим вышесказанное на двух примерах. Для этого возьмем автомобиль Mitsubishi Outlander XL с двигателем 6B31 (бензиновый атмосферник объемом 3.0 литра). Из датчиков в легком доступе у него датчик температуры ОЖ, а также датчик кислорода. С ними и будем работать.

Датчик температуры ОЖ

Расположен датчик в корпусе термостата, под воздуховодом, ведущим к воздушному фильтру:


Сначала снимем с него разъем и проверим, что блок управления регистрирует ошибку P0118 по датчику температуры охлаждающей жидкости:


Итак, ошибку мы видим. Значит ли это, что надо менять датчик? Конечно, нет, ведь мы сами вызвали ее появление, сняв разъем. Но при реальной диагностике никакой железной уверенности нет. А цель диагностики — как раз достоверно установить причину возникновения проблемы, исключив по возможности всяческие случайности.

Поэтому приступим к проверке. Первое, что следует проверить — целостность проводов, ведущих к блоку управления. Датчик здесь двухвыводной, как описано в теоретической части. Вот его схема подключения:

Оба вывода датчика подключены к выводам блока управления (номера выводов указаны на схеме).

Снимаем клемму с аккумулятора, после чего отключаем разъем с блока управления и прозваниваем эти два провода от разъема датчика до разъема блока.

Клемму снимать необходимо в первую очередь для того, чтобы не снимать разъем блока управления при поданном на него питании. Вообще, блоки управления делают довольно стойкими к внешним воздействиям — просто исходя из тех условий, в которых им приходится работать. Но тем не менее, это не повод устраивать блоку очередные испытания, подтверждающие его стойкость.


Процесс прозвонки проводов. Результат в виде писка мультиметра на нулевом сопротивлении отобразить фотографией затруднительно.

Что ж теперь можно проверить наличие напряжения +5В на одном из выводов датчика. Для этого надеваем обратно разъем блока управления, подключаем аккумулятор и включаем зажигание. Теперь переводим мультиметр в режим измерения напряжения, одним щупом соединяемся с “землей”, а вторым касаемся вывода на разъеме датчика. Видим напряжение около 4.6 В. Это в допуске, а значит, вывод блока управления работает корректно.


Процесс проверки напряжения на первом выводе разъема датчика

Теперь остается проверить сам датчик. Существует таблица, отображающая его сопротивление при определенных температурах. Перед тем, как снимать датчик, мы посмотрели значение температуры ОЖ. Оно составило 38°C:

Значит, сопротивление должно быть примерно в диапазоне 0.9-1.3 кОм:

Переводим мультиметр в режим измерения сопротивления и щупами подключаемся к выводам датчика. Видим сопротивление чуть выше 1.3 кОм, но и температура ОЖ стала несколько ниже, пока мы экспериментировали. Значит, и эта проверка прошла удачно, датчик исправен.

На самом деле, если проверять всё — то надо проверить и сигнальный вход на блоке управления. Самый простой вариант с точки зрения электронщика — найти несколько резисторов сопротивлениями, похожими на указанные в таблице, поочередно подключать их вместо датчика температуры и контролировать температуру в параметрах блока управления. Этот эксперимент мы не проводили, но в целом, и он не является слишком уж сложным.

Датчик кислорода

Самой частой и явной проблемой с лямбда-зондом является вышедший из строя подогрев. Слово “явной” употреблено здесь не случайно. Дело в том, что сам датчик кислорода имеет обыкновение стареть. В частности, это выливается в замедление скорости переключений, а также в ряд других эффектов, которые чаще всего не приводят к регистрации ошибок блоком управления и становятся заметны автовладельцу только когда проблемы датчика становятся больше похожи на клиническую смерть. А вот проблемы с подогревом блок управления “ловит” моментально, и через некоторое время регистрирует ошибку.

Для воспроизведения ошибки мы отключаем разъем датчика кислорода:

Из практики — чаще всего ошибка по подогреву лямбда-зонда действительно говорит о проблемах с подогревом в самом датчике, а значит, датчик подлежит замене. Тем не менее, учитывая стоимость датчика, правильнее не “приговаривать” его по одному только коду ошибки, а предварительно проверить этот диагноз с помощью мультиметра. Тем более, что это очень простая операция. Для этого надо замерить сопротивление между выводами подогрева. Для данного автомобиля оно должно составить 4.5-8.0 Ом.


В нашем случае сопротивление составило 6.4 Ом, то есть, укладывается в норму. Если бы там был обрыв — приговор бы обжалованию не подлежал, датчик требовал бы замены.

Выводы

Основной вывод остается прежним — любая диагностика упирается в первую очередь не в инструментальные средства, а в понимание принципов работы системы. Зная их, можно найти способ проверить предположение имеющимися средствами. Тем не менее, неправильно было бы игнорировать возможности самодиагностики, предоставляемые блоком управления. А для доступа к ним чаще всего достаточно адаптера ELM327 и программы Motordata OBD.

Видео к статье:

Бочканов Евгений Александрович
© Легион-Автодата

Москва, г. Зеленоград
[email protected]

🚘 Как проверить датчик Холла мультиметром (тестером) или осциллографом

Принцип работы датчика Холла

Датчик Холла – это устройство, которое фиксирует изменения в электромагнитном поле. Фактически – это выключатель, который срабатывает в моменты появления магнитного поля возле него и вся суть его работы в автомобиле сводиться к получению данных о положении коленвала и распредвалов для своевременной подачи топливовоздушной смеси в цилиндр и её воспламенения. Последствием выхода такого датчика из строя является полная остановка двигателя, поскольку система управления двигателем «не знает» в каких положениях находятся поршни и клапана, а это чревато серьёзными последствиями.

В автомобилях Лада Веста принцип Холла используется в датчике фаз. Он располагается на шкиве впускного распредвала. В шкиве имеется прорезь, которая в момент прохождения мимо датчика меняет его потенциал до 0 вольт и передаёт эту информацию на блок управления двигателем. В этот момент поршень первого цилиндра находится в ВМТ в такте сжатия.

Как проверить датчик Холла ВАЗ

Утверждать о неисправности датчика Холла только лишь по остановке двигателя нет никакого смысла, поскольку к этому результату может привести множество других причин. Но, если вы имеете кабель диагностического разъёма и ноутбук (планшет) с установленным программным обеспечением, вы всегда сможете точно определить неисправность датчика по коду ошибки. P0340, P0342, P0343 – коды ошибок, связанные с работоспособностью датчика фаз. Если у вас нет возможности считать коды ошибок, то возникает вопрос, как проверить датчик Холла своими руками. На этот вопрос есть ряд ответов:

  • проверка датчика фаз мультиметром
  • проверка датчика фаз осциллографом
  • проверка датчика фаз светодиодом

Как видите, существует немало ответов на вопрос о том, как проверить датчик Холла на исправность — это даёт возможность выполнить диагностику в любых условиях. Рассмотрим более подробно информацию о том, как проверить датчик Холла прибором.

Проверка датчика Холла мультиметром

Проверка исправности датчика Холла мультиметром – самый популярный и простой метод диагностики этого элемента. Если у вас в дороге случилась неисправность, вы всегда можете при наличии мультиметра осуществить диагностику датчика фаз.

Для осуществления этого действия нужно настроить мультиметр на режим вольтметра и установить ограничение от нуля до пятнадцати Вольт. Далее необходимо включить четвёртую передачу и приподнять одно колесо автомобиля на домкрате. Подключив мультиметр к датчику и вращая колесо, следите за изменениями показателей мультиметра. Если датчик исправен, то при прохождении прорези шкива распредвала мимо него, напряжение будет кратковременно падать практически до отметки 0. При иных показателях или при полном отсутствии показателей датчик фаз можно считать неисправным. Таким образом, производится проверка датчика Холла тестером на автомобилях Лада Веста.

 Проверка датчика Холла осциллографом

Этот метод также можно использовать для такого действия, как диагностика датчика Холла. В отличие от предыдущего метода, осциллограф позволяет визуально увидеть график скачков напряжения. Видео на экране осциллографа даёт немного более ясную картину и может использоваться для проверки «умирающего» датчика — он может создавать временные перебои в работе двигателя и, при подключении к нему осциллографа у вас будет возможность сравнить работу датчика в нескольких циклах. Например, бывает такое, что датчик периодически не выдаёт достаточного напряжения, и осциллограф это наглядно продемонстрирует в виде разницы амплитуд.

Чтобы протестировать датчик фаз осциллографом, нужно установит автомобиль на подъёмник, подключить осциллограф, включить зажигание, запустить двигатель и включить первую передачу. Для более менее определённой картины достаточно будет наблюдать за показаниями в течение минуты.

Спасибо за подписку!

Проверка датчика Холла светодиодом

Как проверить датчик Холла без тестера? Вы можете выполнить проверку, воспользовавшись элементарным светодиодом. Метод не отображает числовые характеристики напряжения, но проверки с помощью светодиода достаточно для того чтобы убедиться в исправности или неисправности датчика фаз.

Для такой проверки достаточно подключить светодиод проводами к датчику фаз и сымитировать работу двигателя любым из методов, указанных выше. Если светодиод моргает с одинаковой периодичностью (один раз за полный такт работы первого поршня), то датчик исправен и не подлежит замене. Если же светодиод не моргает, то это говорит о неисправности датчика или неисправности светодиода (рекомендуется проверить светодиод перед использованием в качестве тестера).

Но при такой проверке есть одно «но»: если датчик фаз не выдаёт достаточного напряжения для получения системой управления двигателя сигнала, то диод всё равно будет моргать.

Как проверить датчик коленвала мультиметром? |

Работоспособность датчика коленчатого вала серьезно влияет на то, сможет ли автовладелец ехать дальше или нет. Поломка ДПКВ всегда приводит к невозможности запуска двигателя. Поэтому сегодня мы рассмотрим методы проверки этого датчика при помощи мультиметра и без него. Как проверить ДПКВ?

Признаки неисправности

Перед тем, как начать проверку, необходимо убедиться в наличии следующих сипмтомов:

  • Самопроизвольное увеличение или снижение оборотов двигателя
  • Ошибка Check Engine с контекстом отсутствия сигнала от ДПКВ
  • Неустойчивый холостой ход
  • Авто не запускается на горячую
  • Детонация при динамичной езде

Все эти симптомы являются косвенными и лишь говорят о возможности возникновения данной неисправности. Чтобы проверить точно, необходимо использовать методы, которые будут описаны ниже.

Как проверяется датчик коленвала?

В первую очередь, производится визуальный осмотр на предмет повреждений. Для этого нужно осмотреть датчик, его целостность и проверить проводку. Она не должна быть перетерта, а фишка внутри должна быть чистая и без признаков «зелени».

Расстояние от магнита датчика до рисок на коленчатом валу должно составлять от 0,6 до 1,5 мм. Если визуальных проблем не обнаружено, самое время проверять электрическую часть датчика.

Как проверить ДПКВ мультиметром?

Необходимо снять колодку проводов с датчика, а к его контактам приложить щупы мультиметра с режимом измерения сопротивления. Норма работы датчика должна составлять от 550 до 750 Ом.

Данная проверка позволяет оценить целостность катушки индуктивности датчика. Если в нем обнаружатся поломки, то в первую очередь, это обязательно отразится на такой величине, как сопротивление. Но 100 % гарантии эта проверка дать не может.

Немаловажное значение имеет температура воздуха в процессе измерений. Предпочтительно будет, если температура составит около 20 градусов Цельсия. Кроме того, нужно проверить индуктивность датчика при помощи специального прибора. Исправный датчик выдает около 400 мГн. не лишним будет и померить сопротивление изоляции при напряжении 500 В. Оно составляет 20 МОм.

Но самым точным и надежным вариантом будет установка заведомо исправного датчика. Именно она покажет наиболее точный результат.

Фото взяты из интернета!

Как проверить обороты двигателя мультиметром видео

Подписаться на тему
Уведомление на e-mail об ответах в тему, во время Вашего отсутствия на форуме.

Подписка на этот форум
Уведомление на e-mail о новых темах на форуме, во время Вашего отсутствия на форуме.

Скачать/Распечатать тему
Скачивание темы в различных форматах или просмотр версии для печати этой темы.

В этот раз расскажем, как и зачем перед покупкой нужно проверить авто мультиметром. Методами можно пользоваться прямо при встрече с продавцом и осмотре автомобиля. Чтобы дело шло быстрее, потренируйтесь накануне на машине друга или знакомого.

Прежде всего, мультиметр нужен затем, чтобы вовремя заметить утечку тока на машине. Из-за нее двигатель может работать неровно, выбросы станут более пахучими. Проводка может замкнуть, что выведет из строя магнитолу, электронный блок управления и другие приборы. Или железный конь просто не заведется.

Содержание

Как проверить утечку тока на б/у автомобиле мультиметром

Проверка включает в себя:

  • Заглушите мотор, выньте ключ. Закройте двери, но откройте стекла — аккумулятор будет работать непостоянно, машина может закрыться на центральный замок.
  • Убедитесь, что дополнительная подсветка, магнитола отключены.
  • Снимите «минусовую» клемму с АКБ.
  • Положите один щуп между «минусовой» клеммой и отрицательным выводом аккумулятора — прибор покажет значение тока утечки.

Нормальный показатель — 15-70 мА. Если цифры больше и вы с продавцом располагаете временем, попробуйте найти причину. Для этого также подключите мультиметр , после чего начните один за другим вынимать реле и предохранители.

Показания пришли в норму — вы нашли причину утечки тока. Возможно, дальше потребуется ремонт или замена детали, а то и всей проводки. Можете уверенно просить у продавца авто скидку или совсем отказаться от покупки.

Причин утечки может быть несколько. К ней могут быть причастны:

  • аккумулятор;
  • датчики;
  • высоковольтные провода;
  • генератор.

Каждый элемент можно проверить с помощью мультиметра.

Как проверить аккумулятор автомобиля мультиметром

Проверка аккумулятора автомобиля мультиметром включает в себя подключение сразу двух щупов. Мотор перед измерением также заглушите.

Красный щуп прислоните к «плюсовой» клемме, черный — к «минусовой». Если перепутаете — не страшно, прибор покажет актуальные цифры, просто со знаком минус.

Смотрите на экран прибора. Нормальный заряд аккумулятора колеблется в районе от 12,6 до 12,9 вольт.

Работу АКБ можно проверить также с запущенным мотором. При такой проверке аккумулятора автомобиля мультиметром вы также узнаете, как аккумулятор работает в паре с генератором, а также исправен ли регулятор напряжения.

Нормальные цифры при работающем двигателе — 13-14 вольт. Если мультиметр показывает меньше — аккумулятор нужно зарядить, или есть утечка тока.

Помните: мультиметр покажет заряд АКБ, но не расскажет о его работе исчерпывающе. Для этого существуют другие устройства. Например, нагрузочная вилка.

Как проверить датчики автомобиля мультиметром

Причиной «смерти» аккумулятора, скачков напряжения, ненужных значений на панели приборов могут быть различные датчики в машине. По опыту автомобилистов, чаще всего вызывают проблемы 5 видов датчиков:

Понять, где они располагаются, вы можете из инструкции к машине, на сайтах автолюбителей, различных форумах.

Для проверки датчиков автомобиля мультиметром вам понадобится также информация о показателях напряжения в норме именно для вашего авто. Ее также можно найти в инструкции или в интернете.

Датчик ABS

Его проверяют по двум параметрам: напряжению и сопротивлению.

Чтобы начать измерение, выберите на мультиметре соответствующий режим. Если вы хотите узнать показатель сопротивления, для большинства норма – 1,2-1,8 кОм. Подключите прибор к датчику и начните замеры. При этом пошатайте провода, идущие к элементу. Если цифры на экране меняются и становятся выше или ниже нормы – с датчиком проблемы.

С измерением напряжения чуть сложнее – сделать это можно только с помощью домкрата или в автосервисе на стенде. Нужно раскрутить колесо автомобиля до 40-50 оборотов в минуту и следить за показаниями мультиметра. На любой машине он должен выдать 2 вольта.

Датчик коленвала

Важный элемент — без него машина вообще не запустится, или ехать на ней вы не сможете. Если визуально он кажется исправным, возьмитесь за мультиметр. Подключите прибор к датчику и измерьте сопротивление. Норма, как правило, от 550 до 750 Ом. Но обязательно проверьте, актуальны ли эти цифры для автомобиля, который вы смотрите.

Кислородный датчик

Определяет, остался ли кислород в выхлопных газах. Перед замерами также осмотрите его – возможно, он поврежден и мультиметр вообще не понадобится. Тогда элемент нужно просто заменить.

Если все в порядке, измерьте, как с датчиком ABS, напряжение и сопротивление. Алгоритм тот же. Заводите машину и наблюдайте за прибором. После пуска на экране высветятся цифры 0,1-02, вольта. Машина прогреется – прибор покажет до 0,9 вольт. Не заметили, что показатель изменился – датчик, скорее всего, неисправен.

Если проверка напряжения прошла успешно, узнайте показатели сопротивления. Норма колеблется от 10 до 40 Ом.

Датчик детонации

Определяет ударную волну при сгорании топлива. Показатели сопротивления у него на каждой машине индивидуальные – ищите информацию в разных источниках.

С напряжением чуть проще. Сначала снимите датчик. Щуп с плюсом подключите к сигнальному проводу, «минусовой» — к массе, ближе к крепежному болту. Дальше самое интересное – ударьте датчиком о стену, стул или стол. Только так мультиметр зафиксирует показатель напряжения. Норма на большинстве авто – от 30 до 40 милливольт.

Датчик скорости

Перед замерами обязательно осмотрите элемент. Возможно, он просто окислился или оплавился.

После подключайте мультиметр и измеряйте. Порядок действий тот же, что с датчиком детонации.

Единственное – ударять им обо что-либо не нужно. Можно просто повращать или потрясти. Если мультиметр вообще не покажет напряжения – датчик неисправен.

Как проверить высоковольтные провода на авто мультиметром

Если вы ощущаете потерю мощности авто, видите повышенный расход топлива, машину трясет, а холостые обороты плавают — пора проверить высоковольтные провода. Точнее — измерить в них сопротивление. Запоминайте порядок действий:

  • отсоедините провода от машины или отключите один провод с двух сторон;
  • включите прибор в режим омметра и прислоните щупы к обеим сторонам провода.

Нормальный показатель сопротивления 6-10 кОм. Если прибор показывает меньше, вплоть до нуля, не пугайтесь. На цифры мультиметра влияет множество факторов, например:

  • качество изоляции проводов;
  • длина;
  • наличие микроповреждений;
  • тип проводов.

Если показатели вашей машины выходят за пределы нормы, лучше обратитесь в автосервис, где сопротивление измерят профессиональными и более точными приборами.

Как проверить мультиметром генератор на машине

Проверка генератора происходит аналогично замерам показателей других элементов авто, из-за которых происходит утечка тока.

  • Традиционно выключаете зажигание, вынимаете ключ, выключаете магнитолу и прочее.
  • Подключаете мультиметр к аккумулятору.
  • Замеряете напряжение. Полностью заряженная батарея выдаст от 12,5 до 12,9 вольт.
  • После этого заводите двигатель, включаете подогрев стекол, сидений, «печку», ближний свет.

И снова измеряете напряжение. Норма — 13-14 вольт. Максимум — 14,8 вольт. В этих случаях генератор работает, как часы. Если мультиметр показывает цифры меньше, генератор не заряжает батарею. Значит, готовьтесь выложить приличную сумму за замену или ремонт агрегата.

Вместо послесловия

При покупке машины с пробегом полезно знать, как найти утечку тока и понять ее причину. Берите мультиметр на осмотр машины — спасете себя от неприятных сюрпризов, вроде внезапно севшего аккумулятора, скачков напряжения или сгоревшей проводки.

С той же целью проверяйте историю автомобиля. Сделать это можно прямо во время беседы с продавцом. Удобно воспользоваться сервисом «Автокод» — промониторите информацию сразу в 13 источниках: ГИБДД, РСА, ЕАИСТО, банках, налоговой и других службах. Проверка займет 5 минут.

После вы узнаете реальный пробег, количество владельцев, историю штрафов, а также информацию об угоне, участии в ДТП, ограничениях на регистрацию авто и многое другое. Будьте бдительны!

Полностью изучив онлайн-отчет, все же стоит внимательно приглядеться к техническим нюансам авто при покупке. А если вы не уверены в своих знаниях, или выехать на осмотр не предоставляется возможности, закажите услугу выездной проверки. Мастер проведет диагностику за вас и сделает подробное заключение с профессиональной точки зрения.

Опытный электрик может легко отличить 1.5 от 2.2 кВт всего лишь взглянув на его габариты. Помимо этого он сможет определить количество оборотов двигателя по размеру статора, количеству пар полюсов и диаметра вала.

Основные способы определения мощности двигателя

Самый быстрый способ — посчитать количество катушек (катушечных групп)

Определяем мощность по расчетным таблицам. С помощью штангенциркуля замеряем диаметр вала, длину мотора (без выступающего вала) и расстояние до оси.Замеряем вылет вала и его выступающую часть, диаметр фланца если он есть, а также расстояние крепежных отверстий.

По этим данным с помощью сводной таблицы можно легко определить мощность двигателя и другие характеристики

Проверка электрики мультиметром

Современные автомобили имеют большое количество электрооборудования, которое может выйти из строя а так нужна проверка.

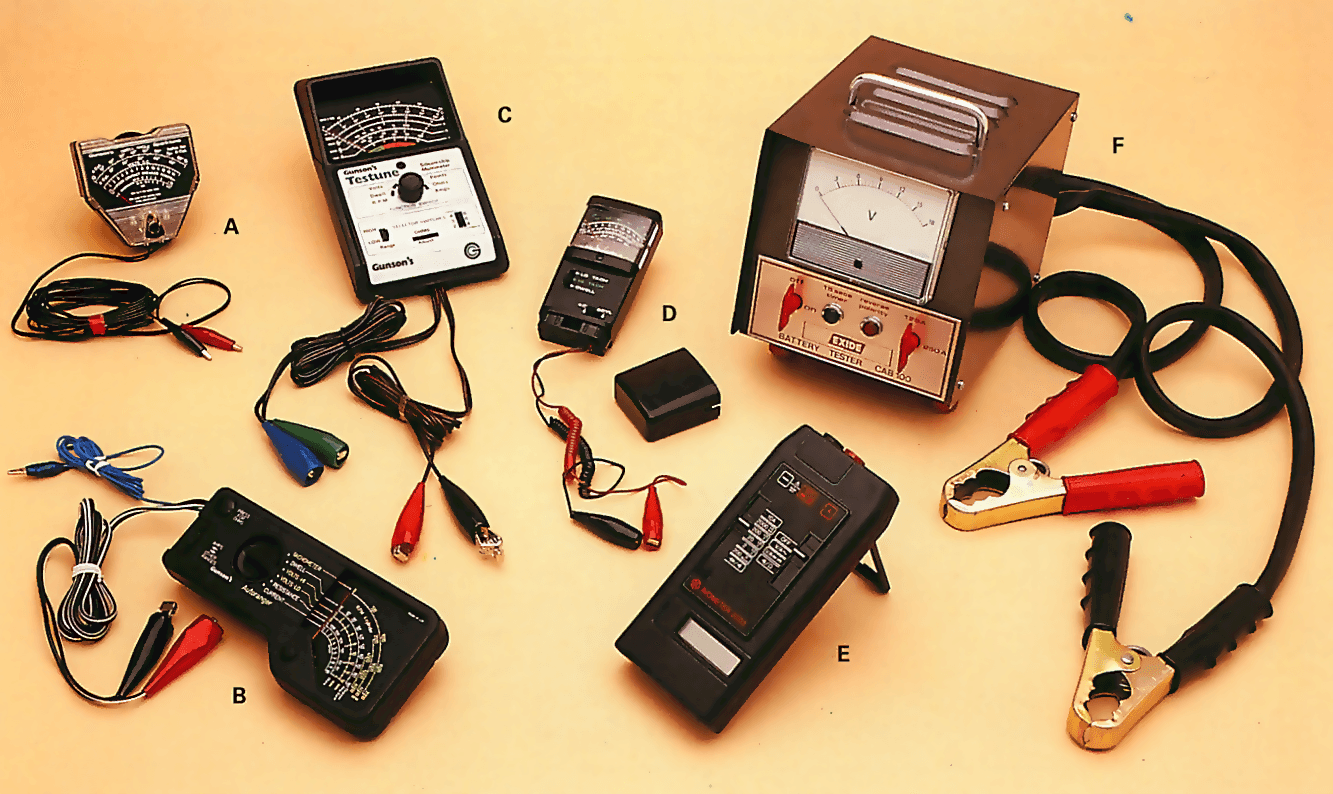

Какой тестер?

Ассортимент имеющихся на рынке счетчиков варьируется от простых счетчиков времени пребывания и тахометров до многофункциональных счетчиков с десятью различными шкалами и даже цифровыми считывающими устройствами. Показанные выше измерители имеют следующие характеристики: Sparktune: задержка, вольт, ом. B Autoranger: задержка, вольт, ом, ампер, тахометр.C Testune: задержка, вольт, ом, ампер, тахометр. D Hawk: живу, тахометр. E Avometer 2003: вольт, ампер, ом. F CAB-100: тестер батарей.

Один из способов проверки электрического схемы использовать простую контрольную лампу подключен между проводами цепи и землей, но только этот метод указывает, есть ли электропитание в конкретной точке, где вы находитесь проверка.

Более точный способ проверки цепей — использовать тест метр который будет укажите уровень напряжения, достигающего компонента, а также проверьте сопротивление схемы или компонента.

Мультиметры

Счетчики, разработанные специально для автомобилей, можно купить в разделе аксессуаров. магазины. Наиболее полезными являются мультиметры, которые, как следует из названия предлагает, предоставляет ряд различных функций для проверки автомобиля электрика.

текущий используется на автомобилях постоянный ток (DC) и мультиметры могут проверить показания тока, напряжения и сопротивления. Они также могут включать другие настройки для измерения двигатель скорость и жить угол.

Всегда не забывайте обнулять глюкометр перед каждым тестом, особенно когда измерение низких сопротивлений.

Не используйте измерительный прибор с подвижной иглой для проверки электронных компонентов. или вы можете перегрузить и повредить их. Вместо этого используйте цифровой измеритель.

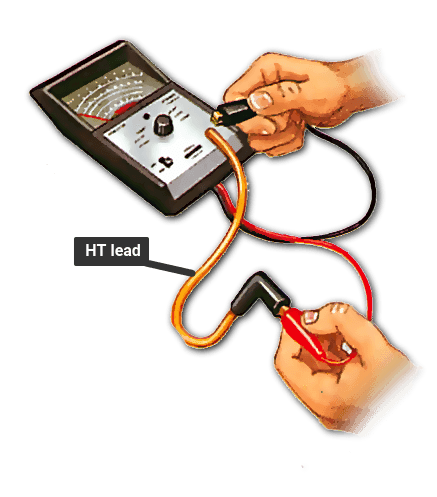

Использование мультиметра

Установите измеритель на вольты, чтобы проверить напряжение аккумулятора на клеммах. Измерьте сопротивление вдоль провода HT, установив измеритель на Ом и прощупывая каждый конец провода.

Вы можете использовать мультиметр для проверки напряжения, тока и сопротивления. Некоторые также позволяют проверить угол остановки и частоту вращения двигателя. Всегда не забывайте правильно подключать измерительный зонд.

Проверить напряжение батареи подключив счетчик к двум Терминал сообщения. Проверьте сопротивление в цепи HT, измерив оба конца провода.

Установите измеритель на ампер и подключите его к шунту для измерения выходного тока генератора.Измерьте напряжение, установив на измерителе напряжение и проверив цепь с заземленным другим щупом.

Запись генератор или токовый выход динамо с помощью измерителя, подключенного к шунт провод. Испытательное напряжение на катушка или любой другой цепи, подключив одну сторону счетчика к цепи, а другую сторону — к земле.

Читая

Измерьте напряжение, установив на измерителе напряжение и проверив цепь с заземленным другим щупом.

При использовании мультиметра прежде всего убедитесь, что вы подключили счетчик идет в правильном направлении. Это зависит от полярность вашей машины. Если в вашем автомобиле используется система отрицательного заземления, вы должны прикрепить провод с маркировкой отрицательный или (-) к телу. Если в вашем автомобиле положительный Земля, свинец отмечен положительный или (+) подключен к кузову автомобиля. Проверьте в своем автомобильном справочнике полярность вашего автомобиля.

Убедитесь, что соответствующий провод имеет хороший контакт и что нет ржавчины или краски в зоне контакта, чтобы рассториться показания счетчика.Очистить соединение при необходимости влажной или сухой бумагой.

При работе в моторном отсеке лучше всего подсоединять провод к аккумулятор клемма заземления.

Проверка батареи

Перед проверкой других цепей рекомендуется проверить аккумулятор, чтобы убедиться, что он работает правильно.

Установите счетчик на соответствующий масштаб (0-20 вольт ), затем подключите счетчик провода через клеммы аккумулятора (не соединения проводов).Вы должны получить чтение от 11 вольт (низкое плата ) и чуть более 12 вольт (полный заряда), в зависимости от уровня заряда аккумулятора.

Если показание меньше 10 вольт, подозревают неисправность в одной из батарей. клетки . Переместите заземляющий провод к точке на кузове автомобиля и снимите напряжение. снова читаю. Он должен быть таким же, как при первом чтении. Более низкое чтение означает плохой контакт между заземляющим проводом и кузовом автомобиля или клемма аккумулятора.

Повторите процесс, на этот раз подключив один метр счетчика к земле. клемму, а другой — к подключению провода под напряжением на стартер соленоид .А низкое значение здесь указывает на плохое соединение между клеммами под напряжением. и стартер мотор соленоид.

Если на выводах аккумулятора обнаружены низкие показания, исправьте их перед проверка других цепей на автомобиле. Очистите все подозрительные грязные или незакрепленные подключения и снова проверьте напряжение. Когда все тесты дают одно и то же считывая это по батарее, вы можете затем использовать показания в качестве справки для показаний других цепей.

Инструментальные испытания

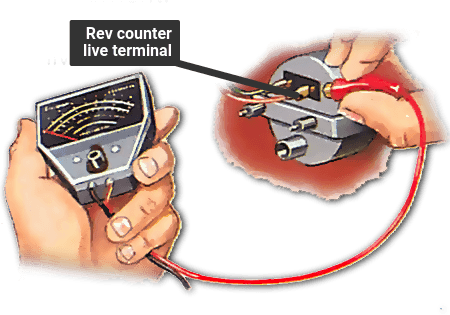

Проверка тахометра

Для проверки тахометра подключите мультиметр между клеммой под напряжением на задней панели прибора и точкой заземления.Если есть питание, достигающее прибора, его напряжение будет записано на измерителе. Вы можете использовать ту же технику для любого калибра или инструмента.

На многие приборы подается питание, которое проходит через напряжение стабилизатор. Если несколько инструментов показывают ошибочные показания, это может быть связано с к неисправности стабилизатора. Чтобы проверить стабилизатор напряжения, подключите измерителя к выходной клемме стабилизатора и переключатель на зажигание .

В современных автомобилях на многие приборы подается питание через стабилизатор напряжения.Если это неисправно, все показания прибора станут ошибочными. Перед тестированием отдельных приборов убедитесь, что стабилизатор не неисправен, подключив измеритель между его выходной клеммой и землей.

Измеритель должен показывать около 10 вольт, хотя он может слегка пульсировать. из-за регулятора. Любое значение ниже или выше означает, что стабилизатор нуждается в замена.

Проверка отправителя

Проверка датчика бака

Отсоедините провод от клеммы передатчика, затем подключите измерительный прибор между свободной клеммой и точкой заземления.Вы должны получить ряд показаний в зависимости от положения поплавка передающего устройства. Если показания не отображаются, передающий блок необходимо снять для замены или ремонта.

Датчик бензобака использует переменную резистор , что вы можете проверить для непрерывности с помощью шкалы сопротивления на мультиметре.

Отсоедините провод от передающего устройства и подключите счетчик между его клемму и подходящую точку заземления. Если цепь блока отправителя завершена, на счетчике должны быть определенные показания.Для полной проверки сделайте индивидуальные показания при полном, наполовину полном и пустом баке.

Три показания должны падать последовательно с более или менее равными промежутками. между ними. Если два показания очень близки друг к другу, вероятно, что некоторые из дорожек резистора закорочены, что дает ложные показания на калибр.

Тесты зажигания

При проверке цепи низкого напряжения помните о контакте точки прерывания должны быть замкнуты, чтобы замкнуть цепь.

Если в катушке используется балластный резистор напряжение на входной клемме будет быть ниже (обычно от 6 до 8 вольт) из-за действия резистора. Чтобы проверьте пусковое напряжение катушки, подключите провод между точками катушки клемма и земля. Кратковременно включите стартер, чтобы обход балластный резистор. Значение должно быть около 12 вольт. Удалите провод.

Если значение не поднялось до этого уровня, значит неисправность низкого напряжения. цепи или клеммных соединений соленоида.

Вы можете проверить точки, измерив любые падение напряжения через них. Подключить измеритель между точками вывода на катушке и землей.

При замкнутых контактах поверните измеритель, чтобы снять показания по шкале низкого напряжения. В В идеале показания должны находиться в диапазоне от нуля до 0,5 В. Любое более 0,5 вольт указывает на неисправность точек.

Поверните измеритель на высоковольтную шкалу и откройте точки. Напряжение должно быть таким же, как на входе катушки.

Нулевое показание может быть из-за неисправности распределитель и ты можешь проверьте это, отсоединив распределительный провод. Если показание все еще равно нулю Катушка неисправна, но если она поднимается, значит неисправность распределитель.

Провода высокого напряжения

Вы можете использовать настройку сопротивления измерителя, чтобы проверить наличие проблем с провода высокого напряжения. Если в машине есть прерывистый осечка, вы можете проследите его до одного из выводов.

Узнайте, какой тип провода используется. Углерод провода имеют сопротивление в 10 000–25 000 ом спектр. Провода с медным сердечником имеют очень низкое сопротивление, но могут быть оснащены резистивными заглушками для подавления радиосигналов, и они имеют сопротивление около 10 000 Ом.

Отсоедините каждый провод от свеча зажигания а также крышка распределителя и держи измерительные датчики выводят на центральную жилу на каждом конце. Убедитесь, что счетчик показывает правильно.

Для проверки отведения HT изоляция поднесите один зонд к центральной части свинец, а другой — изоляционный пластик.Если свинец в хорошем состоянии на шкале счетчика не должно быть движения.

Проверка системы зарядки

Дайте двигателю поработать, пока он не достигнет нормальной рабочей температуры, а затем выключи это. Установите мультиметр на правильную шкалу напряжения (от 0 до 20 вольт) и подключите его к клеммам аккумулятора. Запустите двигатель и обратите внимание на считывание напряжения, затем медленно увеличивайте скорость двигателя примерно до 2000 об / мин, одновременно проверяя показания напряжения на счетчике.Если система работает правильно, напряжение должно увеличиваться с обороты двигателя, а затем стабилизируются, чтобы при дальнейшем увеличении оборотов двигателя значение напряжения останется прежним. Обычно верхнее значение напряжения находится в диапазоне от 13,5 до 14,5 вольт, хотя оно варьируется от машины к машине. Если показание напряжения не удается для увеличения неисправна цепь зарядки.

Индикатор батареи

Есть специальный тип мультиметра для проверки работоспособности аккумулятор при большой нагрузке, например при запуске.Он состоит из двух больших штыри соединены вместе с мощным резистором и вольтметр между ними. Прикоснитесь штырями к клеммам аккумулятора на несколько секунд, пока снимается показание напряжения. Если аккумулятор в хорошем состоянии, напряжение не должно падать ниже 9 вольт. Вы можете использовать мультиметр, чтобы выполнить ту же проверку. Отключить зажигание системы, отсоединив один из выводов катушки LT. Подключите измеритель поперек клеммы аккумуляторной батареи и попросите помощника поработать стартером несколько раз секунд, наблюдая за показаниями напряжения.Опять не должно упасть ниже 9 вольт.

Текущие показания

Сложнее измерить выходной ток динамо-машины или генератора переменного тока. с мультиметром, потому что текущие уровни, производимые генератор тоже отлично подходит для работы с большинством счетчиков.

Тестирование на паразитную вытяжку с помощью мультиметра

Иногда батарея может сильно разряжаться спустя долгое время после выключения двигателя. В результате часто возникает разряд, вызванный не неисправной батареей или чем-то очевидным, например, включенными фарами.Обычно это происходит из-за короткого замыкания, которое бывает сложно определить.

Это известно как паразитическая ничья. Определенное количество потребляемой энергии является нормальным — в районе 25 мА (миллиампер) — но если у вас потеряно 100 мА или более, что-то не так.

Это может быть что угодно: от дроссельной заслонки, не дающей спать, или включенного переключателя перчаточного ящика, до неисправного радиоприемника или проводки сигнализации. Кроме того, любое количество причудливых электронных систем, которые установлены на новых автомобилях, могут подействовать, например, ваш GPS или система бесконтактных ключей.

Что вам понадобится

Цифровой мультиметр лучше всего подходит для этого теста, в отличие от аналогового, показания которого не столь точны. Цифровой мультиметр с возможностью измерения постоянного тока до 10 А подойдет в большинстве случаев, хотя цифровой мультиметр с номиналом 20 А будет менее подвержен перегоранию предохранителя. Вам также потребуется диапазон в миллиампер для более высокого разрешения, чтобы получить минимальное потребление тока, поскольку большинство неисправностей, как правило, относятся к разряду тонких струй.

В наши дни вы можете купить довольно дешевые, приличные мультиметры, но помните, что дешевые, безымянные мультиметры не известны своим качеством или защитой ввода.Лучше всего придерживаться торговой марки, хотя вам не обязательно выбирать модель Fluke самого высокого бренда.

Процедура

Шаг 1. Подготовка к тесту
Перед запуском у вас должна быть полностью заряженная батарея — для исправной батареи напряжение должно быть около 12,6 В. Обязательно закройте все двери, выключите радио и отсоедините аксессуары, такие как смартфоны и дополнительные устройства GPS. Даже ключ в зажигании может иметь системы, просыпающиеся на новых автомобилях, которые инициируют розыгрыш.

Шаг 2: Отсоедините аккумулятор.
Откройте капот и отсоедините отрицательный кабель от отрицательной клеммы аккумулятора. Всегда лучше проводить тест на паразитное вытягивание с отрицательной стороны, чтобы исключить возможность случайного короткого замыкания, если вы проведете тест с положительной стороны.

Car Battery

Шаг 3. Подключите мультиметр
Подключите черный щуп к общему входу гнезда ( COM ) мультиметра, а красный щуп — к входу гнезда усилителя (обычно А).Затем подключите красный щуп к ранее отсоединенному отрицательному кабелю автомобильного ткацкого станка, а черный — к клемме аккумулятора.

Примечание : для проверки на ток мультиметр должен быть подключен последовательно со схемой, так как он должен, так сказать, измерять поток электронов. Напряжение, с другой стороны, измеряется параллельно.

Шаг 4. Дайте машине время для сна
Современные автомобильные системы могут «проснуться», когда вы подключаете мультиметр таким образом, чтобы он потреблял энергию своих батарей.Поэтому подождите несколько минут, прежде чем проводить тест на рисование.

ВНИМАНИЕ : при подключении не запускайте двигатель и даже не включайте фары, так как это может привести к перегоранию предохранителя в мультиметре. Автомобильные аккумуляторы выдают много ампер из-за низкого напряжения.

Шаг 5: Считывание показаний измерителя
Новые мультиметры с автоматическим выбором диапазона автоматически выбирают правильный диапазон сигнала, который они регистрируют. Для ручных дальномеров вам нужно будет выбрать диапазон, обычно 2 А или 200 мА.Если на экране отображается «OL», это означает превышение лимита, и вам следует выбрать более высокий диапазон.

Если вы видите значение около 50 мА и выше на стандартном автомобиле, это обычно означает, что что-то потребляет энергию, и у вас, вероятно, есть паразитное потребление. Просто обратите внимание, что если у вас большой современный роскошный автомобиль, добавленные к нему компьютеризированные системы, вероятно, увеличат естественное потребление тока. В этом случае порог может составлять 100 мА.

УСТАНОВЛЕН ПАРАЗИТИЧЕСКИЙ НИГОВИК

Теперь пора посмотреть, что вызывает ничью.Испытанный и проверенный метод состоит в том, чтобы начать вытаскивать предохранители, чтобы увидеть, какая цепь является виноватой. [ Для тестирования новых автомобилей со сложными системами, см. Ниже другой метод ].

Шаг 6: Извлечение предохранителей
Найдите панель (и) предохранителей и начните извлекать предохранители один за другим, обращая внимание на любое падение показаний мультиметра. Если с предохранителями радости нет, начинаем снимать реле. Для тех блоков предохранителей, которые находятся внутри автомобиля, рекомендуется положить измеритель на лобовое стекло лицевой стороной вниз, чтобы вы могли видеть дисплей.

Fuse Box

Шаг 7: Сужение диапазона
Когда на дисплее отображается номинальное значение тока в мА, запишите номер положения предохранителя / реле и сверьтесь с руководством по эксплуатации автомобиля. Часто на одном предохранителе имеется более одной цепи, поэтому вам нужно будет устранить каждую из них, например, удалить лампочку или отключить нагреватель.

Шаг 8: Ремонт и повторное подключение
Когда значение счетчика падает до 25 мА или меньше после удаления неисправного предохранителя, лампочки или отключения цепи, скорее всего, у вас есть виновник.Устраните неисправность / замените элемент и запустите еще один тест, чтобы убедиться в этом. Если вы уверены, что других неисправностей нет, снова подключите аккумулятор.

Неисправность генератора? : если вы проверили все предохранители и реле (и проверили наличие других блоков предохранителей), часто может быть неисправен генератор. Один из диодов мог закоротить и вызвать обратный ток в батарею. Проверьте это с помощью мультиметра до и после отключения от сети.

Тест на паразитную вытяжку на новых автомобилях

Некоторые из новых автомобилей могут быть настоящей проблемой для диагностики паразитного теста на вытяжку с помощью мультиметра из-за всех добавленных электрических цепей, компьютеров и модулей управления.У вас есть электрические зеркала, сиденья с подогревом и памятью, GPS, трекеры и множество гаджетов. Некоторые из этих систем взаимосвязаны, что усугубляет проблему.

Даже ключи от машины могут косвенно вызвать утечку тока. Клавиши Proximity предназначены будить механизм запирания автомобиля, когда они находятся в непосредственной близости, так что вы можете разблокировать и открыть дверь без ключа. Это замечательно в нормальных условиях, например, у вас дома, но на практике это может стать проблемой. Если вы припаркуетесь в районе, где эти системы есть, например, у многих других автомобилей, компьютер может просыпаться каждый раз, когда их водители проходят мимо вашей машины.В этом случае вам может потребоваться отключить датчик. Подробнее по этому вопросу…

Старый метод против нового

Старый метод, описанный выше — отсоединение аккумулятора, последовательное включение мультиметра и вытягивание предохранителей, пока вы не найдете розетку, — может работать не так эффективно на этих автомобилях. Это связано с тем, что само отсоединение аккумулятора может временно решить проблему, отправив систему в спящий режим вместе с ошибкой. Вы этого не хотите; вы хотите, чтобы неисправность продолжала потреблять ток, чтобы вы могли диагностировать ее на своем счетчике.

Альтернативой является диагностика паразитного тока путем измерения падения напряжения на предохранителях. Вы можете сделать это на месте, так как автоматические предохранители имеют открытые контрольные точки, поэтому нет необходимости снимать их или отсоединять аккумулятор. То, что вы ищете, — это падение напряжения в диапазоне милливольт. Это вызвано увеличением сопротивления, вызванным нагревом предохранителя за счет движения тока.

Предохранители разного размера покажут разное падение напряжения, но все предохранители одного номинала будут иметь примерно одинаковое сопротивление, поэтому легко получить эталон, проверив один предохранитель на 10 А относительно другого.Например, предохранитель на 10 А при протекающем через него токе 1 А может показывать падение напряжения на 5 мВ. Если бы вы измерили один и тот же предохранитель без тока, это было бы больше похоже на 0,1 мВ или 0,2 мВ. Довольно значительный и легко заметный.

Процедура

  1. Управляйте автомобилем и задействуйте все цепи — дворники, обогреватель, сиденья, окна, GPS, фары, спутниковую навигацию и т. Д. — а затем верните и выньте ключ.
  2. Проконсультируйтесь с руководством относительно того, сколько времени требуется различным системам для перехода в спящий режим.
  3. Не забудьте закрепить выключатель на двери водителя, который управляет плафоном, и оставить автомобиль незапертым, чтобы не включить какие-либо системы при повторном въезде.
  4. Проведите проверку каждого предохранителя и обратите внимание на любое паразитное падение напряжения.

Прочие транспортные средства : вышеуказанное также применимо к мотоциклам и другим транспортным средствам с аналогичным процессом.

Ключ к увеличению срока службы батареи

Даже минимальное потребление энергии не только доставляет неудобства и может оставить вас в затруднительном положении, но и со временем изнашивает аккумулятор автомобиля, что часто приводит к проблемам с производительностью и, возможно, медленной смерти. Ключ к хорошему времени автономной работы заключается в том, чтобы пресечь любые паразитные загрязнения в зародыше, а также обеспечить, чтобы аккумулятор сохранял заряд выше 12.4В.

Транспортные средства, которые используются только время от времени, более склонны к потере заряда, где сульфатирование еще больше снижает производительность и долговечность. Те, кто ездят ежедневно, имеют преимущество в том, что генератор поддерживает заряд, а если вы часто проверяете напряжение и ток, вы можете своевременно выявить любые потенциальные проблемы.

Заключение

Заражение машины паразитом может быть кошмаром и часто случается в самый неподходящий момент. Но это не обязательно должна быть грандиозная задача, которую вы изначально себе представляли, и она полностью в пределах компетенции непрофессионала, если под рукой есть мультиметр.Вы можете получить огромное удовольствие от диагностики неисправности самостоятельно и потенциально сэкономить сотни долларов на этом процессе.

См. Здесь, как проверить заряд аккумулятора

Выбор мультиметра

На рынке представлено множество мультиметров, от дешевых тестеров китайского производства и мастеров до высококачественных Flukes. Базовое устройство — это все, что вам нужно для теста на паразитное рисование с помощью мультиметра. Просто убедитесь, что он может измерять силу тока, имеет режим автоматического выбора диапазона и имеет хотя бы известную марку.

Американский бренд INNOVA производит достойные мультиметры для автомобильных задач, такие как 3340 или более дешевый 3320, но даже стандартный мультиметр электрика может помочь. Потратьте немного времени на изучение спецификаций, чтобы выяснить функции и электронную защиту входа. Это особенно важно для мультиметра и вашего здоровья. Оба упомянутых измерителя не имеют предохранителей, например, на входе 10 А, в отличие от Fluke 77 IV.

ИННОВА 3320

innova 3320 multimeter

Секреты тестирования автомобильных датчиков — Часть 1 из 2

Диагностические процедуры

OEM предоставят вам точные результаты.Тесты производителя разработаны для простоты и нацелены на техников дилеров, которые обладают специальными инструментами и могут позволить себе многократно работать с одними и теми же автомобилями. И они обычно требуют много времени. Процедуры точечного тестирования одной популярной марки могут занимать больше времени, чем требовалось фабрике, чтобы построить автомобиль.

Однако технические специалисты в независимых магазинах работают со многими различными брендами. Ища точки соприкосновения в типичных системах, вы можете сэкономить драгоценное время, используя «профессиональные приемы», применимые к большинству транспортных средств.Во многих случаях, глядя на схему подключения, понимая, как работает схема, и выполнив несколько простых тестов, вы определите источник неисправности. В конечном итоге ваша задача — определить, связана ли проблема с первичным ЭБУ, проводкой или самим датчиком.

Мы собираемся рассмотреть некоторые схемы датчиков, узнать, как они работают, а затем применить эти знания для простого тестирования схемы. Наше намерение состоит в том, чтобы вы подобрали процедуры тестирования, которые сделают ваше тестирование более быстрым и точным.Вооружившись этими знаниями, вы сможете погрузиться в типичную схему датчика и эффективно протестировать ее.

Основы тестирования

Перед тем, как начать, вам может потребоваться просмотреть свою коллекцию инструментов, чтобы узнать, есть ли у вас необходимое оборудование для тестирования электрических систем на современных транспортных средствах.

Digital Volt Ohm Meter

Цифровой измеритель сопротивления

Для правильного тестирования требуется точный цифровой вольт-омметр (DVOM). Сейчас не время «раскошелиться».«Будьте готовы заплатить более 140 долларов за качественный DVOM. Купите чемодан, чтобы защитить его, и не позволяйте парню из киоска рядом с вами одолжить его. «Умные» датчики не заменяют точный DVOM в руках хорошо обученного техника.

Testing Probes

Измерительные щупы

Вам понадобятся переходники для обратных датчиков. Они являются отличной альтернативой прокалыванию изоляции для проверки проводки, которая пропускает влагу и грязь, что может привести к поломкам в будущем.Также пригодятся некоторые перемычки. Разнообразие 10 ’достаточно для большинства автомобильных приложений.

Пробник с малым током ампер может быть полезен для измерения тока, не затрагивая проводку. В сочетании с токовой петлей «Fuse-Buddy» вы сможете определить, превышает ли текущий поток компонента проектные параметры. Позже, когда вы приобретете цифровой запоминающий осциллограф (DSO), датчик усилителя будет полезен для тестирования форсунок на двигателях с прямым впрыском, контроля рабочего цикла таких компонентов, как топливные насосы, а также для проверки работы с регулируемыми фазами газораспределения и корреляции кулачка / кривошипа.

Infrared Thermometer

Инфракрасный термометр

Когда у вас появится инфракрасный термометр, вы удивитесь, как вы обходились без него. У вас есть реле, у которого, как вы подозреваете, изношены контакты с изъедами? Проверьте его температуру. Если оно сильно изношено, оно обычно будет теплее при работе, чем другое реле, замененное в том же месте в течение того же периода времени. Датчик температуры показывает неправильную температуру? Проверьте температуру датчика, отсканировав основание датчика с помощью инфракрасного термометра.

ALLDATA Diagnostic Scan Tool

Сканирующий прибор

Наконец, вам понадобится сканер, который может отображать исчерпывающие списки данных при минимальном и, желательно, полном двунаправленном функциональном тестировании.

Когда вы овладеете навыками использования этих инструментов тестирования, обратите внимание на инфракрасные камеры и цветные бороскопы. Но пока этого будет достаточно.

Что нужно автомобилю перед испытанием

Перед любым тестированием аккумулятор должен быть полностью заряжен.При отключенной батарее она должна пройти испытание под нагрузкой и иметь напряжение холостого хода 12,66 В при 59˚F / 15˚C. Кабели аккумулятора должны быть чистыми, тугими и правильно проложенными. Батарейный отсек должен быть чистым и надежно закрепленным. Не следует предпринимать попытки тестирования до проверки правильности этих элементов. Если да, то можно переходить к тестированию.

Проверка цепи температуры охлаждающей жидкости двигателя (ECT)

Эти тесты могут использоваться практически для любой цепи измерения температуры, в которой используется датчик отрицательного температурного коэффициента (NTC).Большинство электрических компонентов (включая провода) имеют повышенное сопротивление потоку электронов при нагревании. Это называется положительным температурным коэффициентом (PTC).

Обычно датчики NTC используются на транспортных средствах для измерения температуры. Их сопротивление падает с повышением температуры. Они подключаются между землей и постоянным опорным напряжением. Эталонное напряжение измеряется небольшим DVOM внутри любого модуля, к которому подключен датчик. В качестве датчика согревает, и его сопротивление уменьшается, что опорное напряжение притягивается к нулю.Модуль преобразует это напряжение в температуру.

Итак, как нам провести несколько быстрых тестов, чтобы определить, правильно ли работают (или не работают) модуль, датчик и проводка?

Automotive Temperature Circuit Сначала рассмотрим схему. Обратите внимание на модуль (ECM в данном случае), цепь опорного напряжения 5 вольт (5V), основание (называемое здесь как «Low Reference» — некоторые производители называют «землю возврата сигнала»), а сам датчик. Всего два провода.

Мы начинаем с нашего диагностического прибора и переходим к данным идентификации параметров (PID) для управляющего модуля.При включенном ключе зажигания и выключенном двигателе (KOEO) наблюдайте за данными PID при следующих обстоятельствах.

  • Датчик отсоединен: ПИД должен быть около -40˚F / -40˚C
  • Провода жгута датчика закорочены вместе с перемычкой: PID должен быть около 280-320˚F / 138˚-160˚C

Если вы получаете эти значения на большинстве автомобилей, вы теперь знаете следующее: проводка в порядке, модуль, который контролирует датчик, работает (по крайней мере, в этой цепи), и ваш диагностический прибор может передать вам эту информацию.Теперь снова подключите датчик и выключите и снова включите зажигание. Если PID температуры с подключенным датчиком не соответствует ожидаемому, возьмите инфракрасный термометр и просканируйте датчик. Если ИК-термометр показывает значение, которое имеет смысл для данного рабочего состояния, замените датчик температуры.

Если значение PID остается на более высокой температуре на всех этапах тестирования, ваш желтый (YE) провод, вероятно, заземлен где-то по его длине. Диагноз в настоящее время движется к DVOM и контактный разъем ЕСМ для цепи опорного напряжения 5 вольт (5V).Было бы приемлемо отрезать желтый провод примерно на 2 дюйма от разъема контроллера ЭСУД и измерить конец отрезанного провода контроллера ЭСУД на наличие напряжения 5 В. Если вы обнаружите 5 В на отрезанном конце, неисправность представляет собой короткое замыкание на массу где-то по длине желтого провода. Исправить это просто: перережьте желтый провод на несколько дюймов от ECT и наложите новый провод поверх жгута вместо поврежденного.

«Опорное напряжение измеряется тем, что, по существу, немного DVOM внутри модуля независимо датчик подключен.В качестве датчика согревает, и его сопротивление уменьшается, что опорное напряжение притягивается к нулю. Модуль преобразует это напряжение в температуру ».

Если температура всегда -40 ° ваша проблема может быть открыт в опорном 5V желтый провод или обрыв в оранжевый провод с черной полосой (ОГ / BK) для цепи низкого опорного напряжения (земля). Опять же, DVOM необходим, чтобы определить, есть ли у нас 5 В на клемме «B» разъема жгута проводов ECT. Если да, то переходите к тестированию проводки OG / BK на обрыв.Простой способ проверить OG / BK — это поместить черный датчик DVOM на клемму «A» разъема жгута проводов ECT, а красный датчик DVOM на положительную клемму аккумуляторной батареи автомобиля. Значение более 12 В обычно указывает на исправность цепи заземления.

В редких случаях в проводе может быть несколько оборванных жил, но он проходит проверку на сопротивление. Если вы сомневаетесь в целостности провода, вам необходимо выполнить «испытание провода под нагрузкой». Вы отключите провод с обоих концов, заземлите один конец и используйте другой конец для заземления лампы фары.Обычная герметичная фара дальнего света потребляет более 4 AMPS. Этого более чем достаточно, чтобы подтвердить или опровергнуть способность типичного датчика, данных или провода исполнительного механизма работать должным образом.

Проверка датчика положения

Опираясь на то, что мы узнали из тестирования двухпроводного датчика температуры, мы можем проводить тестирование трехпроводных датчиков положения. Они часто используются на корпусах дроссельной заслонки, педалях газа, клапанах системы рециркуляции отработавших газов, дверях смесителя обогревателя и даже сиденьях с функцией памяти.

Throttle Position Sensor В этой примерной схеме датчик положения дроссельной заслонки (TPS) имеет опорный провод 5 В, заземление датчика (которое он разделяет с несколькими другими датчиками) и сигнальный провод, который обычно варьируется от 0.5 В и 4,5 В, но никогда не будут равны нулю или 5 В при нормальной работе.

И снова начнем с нашего диагностического прибора. При включенном ключе зажигания и выключенном двигателе (KOEO) мы хотим посмотреть на PID для TPS. При отключенном датчике напряжение TPS должно быть равным нулю. Перепрыгивание оранжевого (OR) 5 В питания контакта 1 (ссылка) на контакт 2 оранжевого цвета с темно-синей полосой (OR / DB) на разъеме жгута проводов TPS должно привести к PID 5 В. Это показание может отличаться на 0,1 В. При установленной перемычке добавьте вторую перемычку от контакта 3, черного цвета, со светло-голубой полосой (BK / LB) к контакту 2.Это соединение должно понизить PID до нуля вольт. Эти результаты подтвердят, что проводка и модуль управления трансмиссией работают правильно в этой цепи. С этими результатами проблемы с кодами неисправности для этой цепи потребуют проверки самого датчика TPS на предмет правильной установки, регулировки или отказа.

С этими подсказками вы сэкономите время, повысите скорость и точность при диагностике цепей измерения температуры и положения. В нашей следующей статье мы рассмотрим тестирование датчиков кислорода в выхлопных газах, датчиков давления, датчиков воздушного потока и датчиков скорости.Тогда увидимся!

Если вы хотите увидеть демонстрацию ALLDATA Diagnostics, нашего сканирующего прибора профессионального уровня, который не только имеет встроенную мощь ALLDATA, но также предлагает полносистемные экспортируемые предварительные и постсканирования, посетите alldata.com / диагностика

Вернуться к ALLDATA Технические советы и тенденции

Как проверить модуль управления зажиганием с помощью мультиметра.

Что такое модуль управления зажиганием (ICM)?

How To Test Your Ignition Control Module with a Multimeter

ICM — это не что иное, как выключатель, который включает или выключает систему зажигания.Внутри распределителя находится датчик, который отправляет сигнал на ICM, который затем используется для запуска катушки зажигания, которая создает достаточно энергии для свечей зажигания. Искра должна быть достаточно сильной, чтобы соединить зазор между свечами зажигания, таким образом создавая напряжение, достаточное для воспламенения топливно-воздушной смеси для своевременного сгорания. Модуль управления зажиганием должен контролировать синхронизацию искры, чтобы она могла произойти точно в нужном цилиндре и в идеальный момент. Если вы хотите узнать больше о процессе зажигания, вы можете сделать это, прочитав наш следующий пост.

Shop at flagship one inc for engine control module

Как идентифицировать модуль управления зажиганием.

Местоположение ICM варьируется от производителя к модели и, конечно же, от года выпуска автомобиля. Обратите внимание, что некоторые автомобили могут не иметь отдельного ICM, а вместо этого управляются модулем управления двигателем (ECM), который имеет разные названия, такие как модуль управления трансмиссией (PCM) / блок управления двигателем (ECU). Прежде чем идти вперед и искать это. запустите свою поисковую систему и узнайте, есть ли у вас встроенная система электронного зажигания, чтобы вы не прочитали это, потому что от него не будет никакой пользы.

Обычно модуль управления зажиганием расположен внутри корпуса распределителя или установлен сбоку от моторного отсека. Не говоря уже об очевидном, но как только модуль двигателя выходит из строя, ваш автомобиль вообще не запускается, но, к счастью, вы можете исправить это с помощью самых простых инструментов и трех простых в использовании тестов.

Проверить модуль зажигания легко, вот что вам понадобится.

  1. Мультиметр
  2. Схема подключения вашего автомобиля (которую можно найти в Интернете)
  3. Зонды для прокалывания проволоки
  4. Помощник (для запуска двигателя)
  5. A Контрольная лампа 12 В
  6. Заменить выключатель зажигания **

Как вы могли заметить, этот список прост и идеален, если вы пытаетесь работать с ограниченным бюджетом.

Ignition Control Module  Multimeter

Step 1 : Проверьте свой ICM на ток.

С помощью отрицательного вывода вашего DVOM (цифрового вольт-омметра) заземлите его на металлическую раму автомобиля. PS: ДОЛЖЕН заземляться от металлической части автомобиля. Теперь попросите вашего помощника провернуть двигатель, пока вы проверяете различные клеммы на наличие тока. Если на клеммы не подается ток, к сожалению, вам придется заменить весь модуль управления зажиганием.

Шаг 2: Проверьте свечи зажигания ICM (модуль зажигания) на ток.

Чтобы проверить свечи зажигания на ток, возьмите контрольную лампу 12 В и подключите клеммы свечей зажигания. Если ваш тест постоянно мигает, когда вы запускаете двигатель, вы можете продолжить и отметить, что ваши свечи находятся в хорошем рабочем состоянии. Теперь проблема в том, что вам нужно будет провести гораздо более тщательный тест для других компонентов вашего автомобиля. Нет тока? Продолжай читать.

Шаг 3: Устраните проблему.

У вас не было тока, что теперь? Придется проверить целостность. Обычно я начинаю с осмотра каждого провода на предмет признаков обрыва, подгоревших следов или каких-либо повреждений, которые обычно являются контрольными признаками.

Используя тестовый переключатель DVOM, установите настройку OHMS и снова тщательно проверьте провода ICM. Убедитесь, что вы проверяете провода, идущие от / к модулю управления зажиганием и свечам зажигания. Если вы все еще получаете бесконечные показания вашего DVOM, вы можете пойти дальше и сделать вывод, что ваши провода неисправны.

После того, как вы закончите, если нужно заменить провода, ремонт не составит особого труда, но вам может потребоваться помощь квалифицированного механика или вы можете легко сделать это самостоятельно, если вы готовы принять вызов. Теперь, если это не проблема с проводкой или не проблема с катушкой зажигания, и вам нужен модуль управления зажиганием, вам повезло, потому что здесь, в Flagship One, у нас есть самый большой в стране инвентарь модуля управления зажиганием, а еще лучше мы У нас самые разумные цены, поэтому обязательно загляните в наш магазин или просто позвоните нам по телефону 516-766-2223. Наши специалисты готовы помочь!

часто

Можете ли вы проверить модуль управления зажиганием?

Да, вы определенно можете проверить модуль управления зажиганием, и использование мультиметра — один из самых быстрых способов сделать это.

Что делает модуль управления зажиганием?

Модуль управления зажиганием или ICM по сути является не более чем переключателем, который включает или выключает систему зажигания.

Как проверить модуль управления зажиганием в GM?

Шаг 1 : Проверьте свой ICM на ток.
Шаг 2: Проверьте свечи зажигания (модуль зажигания) на ток.
Шаг 3 : Определите проблему.

Как узнать, неисправен ли мой модуль управления зажиганием?

Если вы не получаете ток к ICM или от него, ваш модуль управления зажиганием неисправен. Прочтите наш пост и воспользуйтесь мультиметром

Как проверить датчик скорости вращения колеса менее чем за 15 минут

Все автомобили с антиблокировочной системой оснащены датчиками скорости вращения колеса (WSS), по одному на каждое колесо.Затем используется статорное кольцо с датчиком, который крепится к тормозной ротор, ШРУС, задний мост или подшипник ступицы. В этом кольце статора много металла. «зубы», которые создают магнитное поле, которое создается, а затем разрушается вместе с помощь магнитного датчика. Это генерирует переменное напряжение, которое затем снимается компьютер.

Чем быстрее вращается кольцо статора, тем большее напряжение генерируется. Чтобы определить Если датчик вышел из строя, можно использовать один из двух методов.Подключите код, чтобы точно определить датчик, или проверьте их вручную. Эти датчики подлежат к дорожным условиям и вибрациям, которые могут привести к короткому замыканию и прекращению работы. Следуйте приведенным ниже инструкциям, чтобы выполнить тест датчика с помощью вольтметра.

Посмотрите видео ниже, чтобы понять, что вас ждет при тестировании датчик. Затем продолжайте читать руководство, чтобы получить дополнительные советы и информацию.

СПОНСИРУЕМЫЕ ССЫЛКИ

Прежде чем начать

Начните, как только вы определились, что собираетесь решить проблему, припаркуйте машину на ровной поверхности с трансмиссией в парковочном положении, с включенным аварийным тормозом и двигатель выключен.

Вам может потребоваться домкрат, чтобы снять шину в целях тестирования, и мы предпочитаю, чтобы вы научились делать это правильно с помощью домкратов.

Подробнее: Как использовать домкрат и стойки

С помощью этого руководства вам может потребоваться снять шину для тестирования и замены детали. целей.

СПОНСИРУЕМЫЕ ССЫЛКИ

Подробнее: Как снять и переустановить колесо

Инструменты, оборудование и расходные материалы, представленные в статье вместе с дополнительной информацией специальные руководства по ремонту доступны в конце данного руководства.

Шаг 1. Найдите и снимите разъем

Найдите электрический разъем от датчика скорости колеса, который в большинстве случаев находится рядом с рамой в колесной арке. Пусть вас не смущает другая проводка ремни безопасности, которые могут вести к колесу, например датчик износа тормозных колодок. однажды расположенном, отсоедините провод датчика от разъема, отпустив фиксатор и осторожно раздвинув его.

На предыдущем шаге будут обнаружены электрические клеммы датчика, которые вы будете использовать для тестирования предложений.Щупы вольтметра будут прикреплены к эти терминалы.

СПОНСИРУЕМЫЕ ССЫЛКИ

Шаг 2: Настройка вольтметра

С помощью вольтметра зажимами типа «крокодил» прикрепите к датчику выводы вольтметра. Обязательно не позвольте этим тестовым зондам соприкоснуться, иначе датчик не будет тестировать должным образом. Старайтесь не использовать ручные зонды, потому что они могут покачиваться, вызывая показания вольтметра. колебаться, что затрудняет тестирование и может компенсировать его.

После подключения проводов установите измеритель на переменное напряжение переменного тока.

Измеритель обычно показывает напряжение переменного тока в виде символа волны. Как только счетчик при включении он будет колебаться до нуля вольт. Теперь датчик готов к тестированию.

СПОНСИРУЕМЫЕ ССЫЛКИ

Шаг 3: Выполните тест

Наблюдая за показаниями вольтметра, вращайте колесо или ступицу, чтобы создать напряжение.Это напряжение будет варьироваться в зависимости от скорости вращения ступицы или колеса. Когда хаб начинается для вращения напряжение будет расти, а затем уменьшаться при остановке.

Медленно покрутите ступицу или ось, которая создаст напряжение, если нет показаний. Обнаружено, что датчик неисправен и требуется его замена.

Это типичное показание датчика колеса. Конфигурация крепления датчика отличается для каждого производителя, но выполняйте одну и ту же операцию.

На изображении ниже кольцо статора или, как его иногда называют, реактор, может находиться внутри ступицы подшипника, картера заднего моста или на самом ШРУСе.

Медленно поверните кольцо, чтобы проверить его на предмет повреждений или отсутствия зубьев. Датчики колес являются магнитными, поэтому проверьте, нет ли металлической стружки вокруг датчика, которая может снизить производительность.

СПОНСИРУЕМЫЕ ССЫЛКИ

Если вы прошли все эти шаги, но у вас все еще есть код для одного из датчики единственная другая возможность — это разрыв цепи где-то в проводке который можно найти по контакту, чтобы проверить, какой тест проводки.

Вам потребуется специальная электрическая схема с вольтметром, установленным на сопротивление сопротивление проверить каждый провод от конца до конца. Это поможет обнаружить сломанный или закороченный провод, после ремонта он должен выключить свет. Это пример электрическая схема датчика ABS.

Заключение

Будьте внимательны при первом вождении автомобиля после проверки системы ABS. Слушать для аномальных шумов или проблем с производительностью, которые могут указывать на проблему, которая нужна дополнительная проверка.Если у вас есть вопросы по Визит для тестирования АБС наш форум.

Существуют различные инструменты и принадлежности, которые вам понадобятся для выполнения этих работ. Мы создали для вас список, который легко получить, если у вас его еще нет.

Подробнее: Инструменты и расходные материалы, необходимые для проверки датчика колеса ABS

СПОНСИРУЕМЫЕ ССЫЛКИ

Чтобы получить более подробную информацию о вашем конкретном автомобиле, посетите наш руководство по ремонту информационное руководство.

Подробнее: АБС руководство по тестированию колесных датчиков

Ремонт автомобилей может сделать каждый, если он или она задумается. Если вы родитель пожалуйста, покажите своим детям, как ремонтировать автомобили, потому что им нужно будет знать это ценное информация также. Работа для себя, семьи и друзей даст вам удовлетворение и гордость, которые можно получить только правильно выполняя свою работу. 2CarPros будет рядом с вами на каждом шагу пути с нашими руководствами по ремонту, и если у вас есть вопросы, наша команда механика ответит им за свободно.

Возможно, вам будет интересно:

Статья опубликована 11.06.2018

Как самостоятельно проверить аккумулятор автомобиля

Приборная панель и свет включаются, но машина не заводится?

Вы слышите щелчок или тусклый свет приборной панели при попытке завести машину?

Если вы замечаете какие-либо из этих симптомов, возможно, у вас плохой аккумулятор.

Перед заменой этой дорогой батареи рекомендуется выполнить ее проверку, чтобы убедиться, что она действительно разряжена.В противном случае вы можете заменить исправную батарею без причины.

В этой статье мы рассмотрим процедуру проверки автомобильного аккумулятора двумя методами:

  1. Цифровой мультиметр
  2. Анализатор батарей

Как проверить автомобильный аккумулятор мультиметром

Проверить автомобильный аккумулятор очень просто, и для этого потребуется цифровой мультиметр. Не волнуйтесь, если вы никогда не использовали мультиметр, прежде чем это будет очень просто.

Короче говоря, вам нужно будет установить мультиметр на значение постоянного тока 20 вольт.Далее выключаем зажигание и фары. Подключите красный кабель к положительной (+) клемме аккумулятора, а черный кабель — к отрицательной (-) клемме аккумулятора.

Выключить зажигание

Для проверки автомобильного аккумулятора мультиметром необходимо выключить двигатель.

Найдите автомобильный аккумулятор

Первый шаг к проверке автомобильного аккумулятора — найти аккумулятор. В большинстве случаев автомобильный аккумулятор находится в моторном отсеке. Откройте и найдите аккумулятор возле двигателя.

Если у вас европейский автомобиль или элитный автомобиль повышенной комфортности, аккумулятор, скорее всего, находится в багажнике. В некоторых моделях аккумулятор может быть под пассажирским сиденьем или под подушкой заднего сиденья.

Не могу найти автомобильный аккумулятор?

can

Если автомобильный аккумулятор спрятан под сиденьем или установлен в труднодоступном месте, вы можете использовать клеммы для запуска от внешнего источника для подключения мультиметра. Вы можете заметить разницу в напряжении от 0,0 до 0,2 между батареей и прыгунами.

Настройте мультиметр на напряжение 20 В.

test car battery amps with multimeter test car battery with cen tech multimeter

Настройте мультиметр на измерение напряжения. Большинство мультиметров имеют две настройки напряжения. Один из них — постоянный ток (DC) и имеет прямую линию поверх символа V. Другой — это переменный ток (AC), и он имеет символ ~ над буквой V. Символ ~ представляет синусоидальную волну.

Автомобильные аккумуляторы вырабатывают постоянный ток, поэтому не забудьте установить вольтметр на V со штрихом (-) вверху. Подключите кабели к двум портам вольтметра.В техническом смысле они называются измерительными проводами.

Подключите положительный датчик

Красный кабель или вывод мультиметра следует подключить к порту + и подключить к положительной клемме автомобильного аккумулятора.

Подключите отрицательный

test car battery with analog multimeter

Черный кабель должен подключаться к порту — (Neg, Ground) цифрового мультиметра, а также к отрицательной клемме автомобильного аккумулятора.

Измерение напряжения

test car battery voltmeter voltage range for good battery

Когда вы включите мультиметр и правильно установите диапазон напряжения, мультиметр покажет напряжение батареи.

Определить состояние батареи

Определите, заряжена ли ваша батарея.

Указания по напряжению аккумуляторной батареи

Напряжение Статус
Двигатель: от 13,7 до 14,7 В ХОРОШО
Двигатель выключен Состояние зарядки
12,6 или более вольт Заряд 100% — ХОРОШО
12.4+ Вольт 75% заряжено — ХОРОШО
12,2 — 12,4 В Заряд 50% — требуется заряд
12,05 В Заряд 25% — требуется заряд
Менее 12 В Батарея разряжена

Тот факт, что батарея показывает напряжение выше 12,6 В, не всегда означает, что батарея в порядке. Батарея может показывать более 12,4 вольт, но при этом не выдает достаточно тока холодного пуска (CCA) для запуска автомобиля.В следующем разделе вы узнаете, как выполнить тест нагрузки батареи.

Как провести нагрузочный тест автомобильного аккумулятора

how to load test a battery

Любая мастерская по ремонту автомобилей или даже некоторые магазины автозапчастей могут провести нагрузочный тест аккумуляторной батареи для вас.

Неверно предполагать, что из-за разряда батареи она неисправна. Чтобы определить, исправна батарея или нет, зарядите батарею и выполните нагрузочный тест.

Во время теста под нагрузкой автомобильный аккумулятор должен подавать не менее 9.5 вольт при запуске двигателя. Аккумулятор должен быть полностью заряжен для точного выполнения нагрузочного теста.

Проверка напряжения может вводить в заблуждение, потому что батарея может хорошо тестироваться по напряжению, но не выдерживает нагрузку.

В современных автомобилях испытание под нагрузкой — лучший способ определить, исправна ли ваша батарея или ее необходимо заменить.

Нагрузочный тест автомобильного аккумулятора с помощью мультиметра

  1. Подключите щупы мультиметра к автомобильному аккумулятору.
  2. Установите показания вольтметра на автоматическое определение или 20 вольт.
  3. Обратите внимание на напряжение аккумуляторной батареи при выключенном двигателе.
  4. Заведите машину и тем временем наблюдайте за падением напряжения на мультиметре. (Это нормально, если машина не заводится.)
  5. Если напряжение падает ниже двух вольт, например, с 12,5 до 10,5 вольт во время проворачивания, аккумулятор в порядке.
  6. Если во время проворачивания напряжение падает более чем на два вольта или ниже 9,5 вольт, аккумулятор необходимо в ближайшее время заменить.

Лучший способ проверить автомобильный аккумулятор

Самый простой способ проверить автомобильный аккумулятор — это использовать анализатор аккумулятора, также известный как электронный тестер или тестер проводимости.

Электронный тестер посылает сигнал переменной частоты через аккумулятор, чтобы определить состояние элементов. В старой батарее внутренние пластины батареи могут иметь низкий ток и проводимость.

Другими словами, электронный тестер измеряет проводимость элемента батареи.

Некоторые, но не все анализаторы батарей измеряют ток холодного пуска (CCA) батареи, например, анализатор батарей Foxwell BT-705.

Измеряя емкость CCA батареи, вы можете определить оставшийся срок службы батареи.

Лучший способ зарядить дохлый аккумулятор автомобиля

Многие автовладельцы просто заводят машину от рывка и позволяют генератору заряжать аккумулятор.

Пока генератор заряжается, аккумулятор в большинстве случаев работает, это не лучший метод зарядки автомобильного аккумулятора, который может сократить срок его службы.

Генератор в вашем автомобиле предназначен для подачи напряжения для работы вашего автомобиля, а не для зарядки разряженной батареи. Вот две причины, по которым вы не должны заряжать автомобильный аккумулятор с помощью генератора.

Причина 1

Если аккумулятор полностью разряжен и вы заводите автомобиль от рывка, вы рискуете вызвать электрическую проблему, вызвать коды неисправности пониженного напряжения на модулях управления вашего автомобиля и даже заставить автомобиль перейти в аварийный режим.

Причина 2

Быстрая зарядка, как в случае, когда генератор заряжает аккумулятор, не является здоровым для аккумулятора. Если вы хотите правильно зарядить аккумулятор до 100%, используйте метод медленной зарядки.

Непрерывное зарядное устройство занимает больше времени, но полностью заряжает аккумулятор.

Для правильной зарядки автомобильного аккумулятора не нужно снимать его с автомобиля. Даже если удаление или отключение будет предпочтительным методом.

  1. Возьмите любое 12-вольтное зарядное устройство.
  2. Подсоедините красный положительный зажим к положительной клемме аккумуляторной батареи.
  3. Подсоедините отрицательный зажим к отрицательной клемме аккумуляторной батареи.
    Примечание. У многих автомобилей под капотом есть клеммы для запуска аккумуляторной батареи.В большинстве случаев производители автомобилей рекомендуют использовать перемычки для зарядки аккумулятора

Батарея с низким напряжением может быть хорошей батареей, если она полностью заряжена. Вам нужно проверить, будет ли батарея держать заряд, чтобы определить, хороший он или плохой.

Чтобы определить, неисправна ли батарея, выполните процедуру, описанную в следующем разделе, чтобы выполнить тест нагрузки батареи.

Признаки неисправного аккумулятора

Если автомобильный аккумулятор не держит заряд или продолжает разряжаться, когда он припаркован, виновником может быть сам аккумулятор.

В большинстве случаев очевидно, что батарея плохая, но иногда проблемы с батареей не так очевидны

  • Горит индикатор батареи
  • Автомобиль не заводится
  • Щелчок, щелчок, щелчок при попытке завести машину.
  • Двигатель медленно проворачивается
  • Аккумулятор не держит заряд

Часто задаваемые вопросы

Сколько вольт должно быть у автомобильного аккумулятора?

Хороший автомобильный аккумулятор должен показывать 12,5 вольт или выше. Если ваша машина простаивает в течение длительного времени, есть большая вероятность, что батарея будет читать ниже этого.Не думайте, что батарея неисправна. В идеале зарядите аккумулятор с помощью постоянного зарядного устройства, чтобы довести его до 100% заряда.

Мой автомобильный аккумулятор продолжает умирать?

Если автомобильный аккумулятор продолжает работать, когда автомобиль припаркован, проблема не всегда может быть в неисправном аккумуляторе. В некоторых автомобилях возникают так называемые паразитарные выделения. Это означает, что одна из систем в автомобиле все еще использует аккумулятор, даже когда автомобиль выключен. Будет так же, как если бы вы оставили свет включенным. Другие системы, которые могут вызывать паразитные помехи, включают усилители, стереосистемы вторичного рынка, электронику, подключенную к 12-вольтовой розетке, которая всегда включена, сиденья с электроприводом, неисправный блок управления ECU и многие другие.

Могу ли я водить машину, чтобы зарядить аккумулятор?

Теоретически да можно водить машину заряжать аккумулятор. В идеале вам следует избегать зарядки автомобильного аккумулятора от генератора. Генераторы предназначены для выработки электроэнергии для работы автомобиля, а не для замены полностью разряженной батареи. Зарядка автомобильного аккумулятора от генератора становится еще более серьезной проблемой для современных роскошных автомобилей. Низкое напряжение аккумулятора часто вызывает электрическое предупреждение, такое как загорается лампа подушки безопасности или трансмиссия переходит в аварийный режим.

Как я могу проверить 6 или 24 вольтовый аккумулятор мотоцикла или лодки?

Эта процедура показывает, как проверить 12-вольтовую батарею с помощью мультиметра. Испытайте батареи других размеров, например, 6 или 24 вольт, используя ту же процедуру, но убедитесь, что вы выбрали соответствующий диапазон напряжения на мультиметре или установите его на автоматическое определение.

На сколько хватает автомобильных аккумуляторов?

Срок службы большинства автомобильных аккумуляторов составляет от четырех до пяти лет. Нередко автомобильный аккумулятор выходит из строя через два года или прослужит более семи или восьми лет.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
