Прицеп для легкового автомобиля своими руками: чертежи и как сделать: видео и фото

Практические советы

Автор Milavlad На чтение 6 мин. Просмотров 46 Опубликовано

Перевозка крупных грузов – довольно частая необходимость в жизни многих автолюбителей. Как показывает практика, багажник автомобиля чаще всего не очень подходит. Идеальным решением в таком случае будет использование автомобильного прицепа. Стоит отметить, что автоприцеп достаточно актуален не только для бытовых нужд, но и также активно используется автомобильными путешественниками.

Прицеп для легкового автомобиля своими руками

Прицеп для легкового автомобиля своими руками

Требования к автомобильному прицепу по ГОСТу

Первое, что нужно знать человеку, который решился на самостоятельное изготовление автомобильного прицепа, это то, что к нему, как и к любому транспортному средству предъявляются определённые требования. В данном случае, все требования подробно расписаны в ГОСТ 37.001.220-80, который носит название «Прицепы к легковым автомобилям». Для того, чтобы не загружать автолюбителей чтением первоисточника, стоит сделать выборку актуальной информации конкретно по обсуждаемому вопросу.

Итак, автомобильный прицеп должен соответствовать следующим требованиям:

  1. Масса прицепа легкового автомобиля не должна превышать 1.8 тонны. При этом она также не должна превышать половину массы буксирующего автомобиля.
  2. Показатель статической нагрузки на центральную часть шарового шарнира сцепного устройства должен составлять от 25 КГС до 100 КГС.
  3. Общая длина прицепа не может превышать восемь метров, ширина не может быть более двухсот тридцати сантиметров, а ограничение по высоте составляет три метра.
  4. Дорожный просвет прицепа не должен быть меньше буксирующего его автомобиля.
  5. Для прицепа легкового автомобиля предусмотрено использование одной оси. Возможен вариант, двух параллельных осей, расположенных на расстоянии не более одного метра друг от друга.
  6. Тягово-сцепное устройство в целях страховки оснащается двумя несъемными отрезками троса или цепи, которые страхуют конструкцию, если вследствие поломки шарнира произойдёт разъединение сцепки.
  7. В обязательной комплектации эксплуатируемого прицепа должны присутствовать для противооткатных «башмака». Оговаривается, что они необязательно должны быть заводского производства.
  8. Конструкция должна предусматривать наличие крыльев и брызговиков, в том случае, если детали кузова не выполняют данную функцию.
  9. Тягово-сцепное устройство обязательно должно иметь заводское происхождение и соответствующий сертификат
  10. Обязательно должны быть предусмотрены крепления для фиксации номерного знака.
  11. Для подключения к бортовой сети автомобиля должен предусматриваться кабель с вилкой, схема электрооборудования при этом регламентирует ГОСТ 9209-76.

Необходимые инструменты и материалы

Итак, перед тем как начать сборку желанной конструкции стоит подготовить ряд инструментов и материалов, которые потребуются на различных этапах сборки.

  1. Стальной швеллер для каркаса. Оптимальным размером швеллера для сборки каркаса автомобильного прицепа является 25х40 мм. Допускается также использование квадратной трубы с размерами 40х40 мм. Длина материала выбирается индивидуально исходя из особенностей конструкции.
  2. Листовая сталь для бортов кузова. Толщина листовой стали, из которой будут изготовлены борта кузова, должна составлять около 1 мм. Размеры необходимых листов также следует рассчитывать исходя из размеров готовой конструкции.
  3. Толстая фанера. Из неё изготавливает дно, следовательно, толщину стоит выбирать с запасом, для достаточной прочности.
  4. Ходовая часть. Тут всё опирается только на фантазию энтузиастов. Например, довольно популярно использование элементов подвески автомобилей Москвич, Волга, ЗАЗ и т. д. Нередко предпринимаются попытки построить прицеп на классическом «жигулёвском» мосте.
  5. Элементы электрооборудования. Проводка, стоп-сигналы, указатели поворотов, габариты. На рынке сейчас часто встречаются готовые решения именно для автомобильных прицепов. При этом не редко используются задние фонари от бортовых УАЗов и Газелей.
  6. Крепёжные элементы. Тут всё зависит от особенностей конструкции. Стоит отметить, что в целях повышения прочности, не стоит экономить на болтовых соединениях.
  7. Ручной инструмент. Минимальный набор ручного инструмента включает в себя следующее. Молоток, пассатижи, гаечные ключи, дрель, лобзик и болгарку. В зависимости от особенностей конструкции прицепа инструмент может как пополняться, так и быть урезан.
  8. Сварочный аппарат. Собственно элемент, без которого сборка прицепа будет просто невозможна, также потребуется найти либо опытного сварщика, либо самому иметь необходимые навыки.

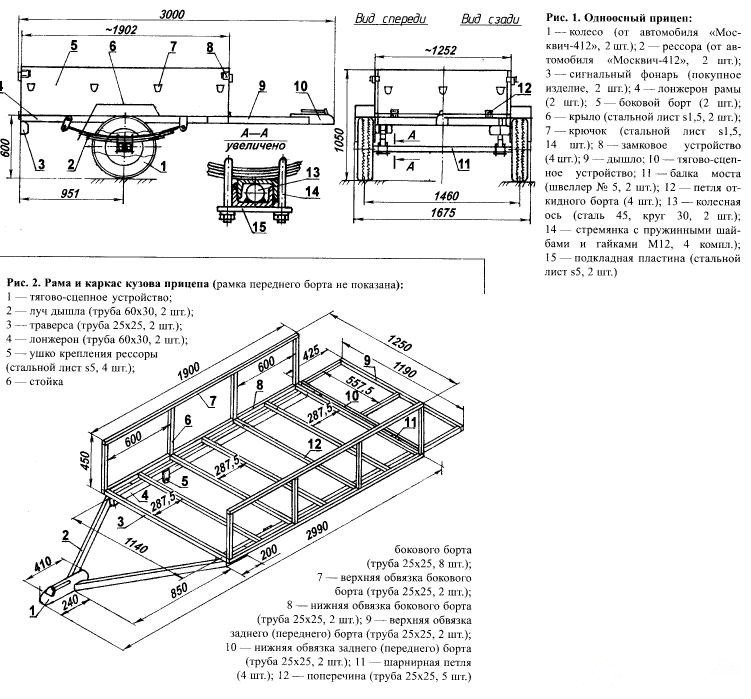

Схемы

№1

Схема прицепа для легкового автомобиля

Схема прицепа для легкового автомобиля

№2

Схема прицепа для легкового автомобиля

Схема прицепа для легкового автомобиля

Пошаговая инструкция изготовления самодельного прицепа

После того как весь комплект материалов и инструментов будет собран, можно переходить непосредственно к сборке конструкции.

Инструкция позволит сделать всё быстро и качественно.

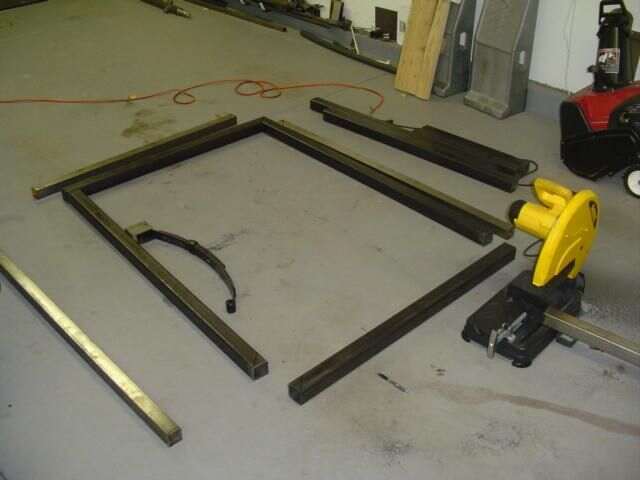

  1. Первое, с чего начинается сборка прицепа – это рама, собственно она и выступает в роли несущей части конструкции. Соответственно к ней предъявляются особые требования по прочности и надёжности. Для начала швеллер или труба нарезается на отрезки необходимой длины, после чего из них сваривается прямоугольное или квадратное основание, к которому будут крепиться борта. Особое внимание стоит обратить на качество сварочных швов, т. к. именно в этом моменте, как правило, возникают главные проблемы у самодельных конструкций. В передней части рамы производится крепление сцепного устройства, ну а посередине устанавливаются проушины для амортизаторов.
  2. Сборка кузова начинается с каркаса бортов. Сначала устанавливаются вертикальные стойки, потом горизонтальные. Отдельно рекомендуется укрепить борта дополнительными рёбрами жёсткости, т. к. во время движения, особенно по плохим дорогам элементы могут испытывать высокие нагрузки. Дополнительные ребра жесткости могут быть как вертикальными, так и горизонтальными.
  3. Установка ходовой части прицепа. Данный процесс обладает большим количеством тонкостей. Например, ось должна быть смещена ближе к задней части прицепа. В целом какие-либо особенности при монтаже ходовой части вызваны скорее конструктивными особенностями элементов, которые предпочёл испытывать автовладелец. К раме привариваются проушины для амортизаторов и реактивных тяг, пренебрегать последними недопустимо, т. к. они служат в качестве удерживающих элементов моста.
  4. Обшивка бортов и дна осуществляется на заключительных этапах. Для этого отлично подходит листовая сталь и фанера. В первую очередь лобзиком вырезаются элементы обшивки дна, их крепление осуществляется с помощью болтов. Далее из листовой стали изготавливается обшивка бортов. Примечательно, что крепить её можно как с помощью сварки, например, и на алюминиевые заклёпки, которые вполне доступны для покупки.

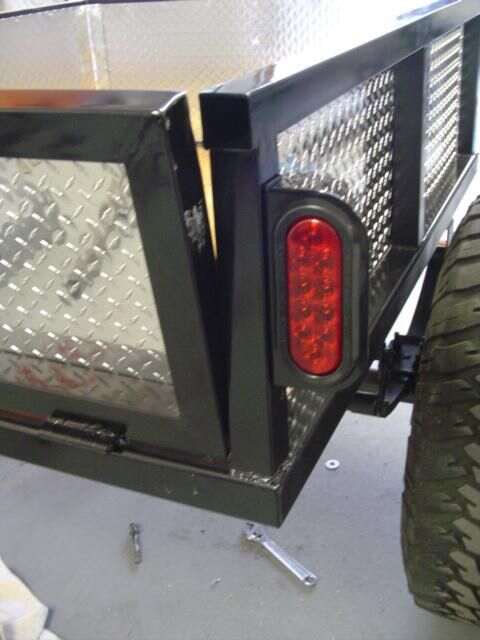

  5. Установка электрооборудования. На задней стенке прицепа следует установить: красные треугольники-отражатели, подсветку государственного номерного знака, фонарь заднего хода, стоп-сигналы, указатели поворотов и габариты. Сбоку должны располагаться отражатели оранжевого цвета. Передняя стенка предусматривает установку белых габарит и отражателей такого же цвета. Гораздо эффективнее будет использовать готовые решения проводки. Обязательно нужно использовать защитную гофру для проводов. Все соединения должны быть герметичны и надёжны. Крепление жгута проводки к раме удобнее всего осуществлять при помощи специальных пластиковых хомутов.

Прицеп для легкового автомобиля своими руками

Прицеп для легкового автомобиля своими руками Прицеп для легкового автомобиля своими рукамиПрицеп для легкового автомобиля своими руками Прицеп для легкового автомобиля своими рукамиПрицеп для легкового автомобиля своими руками Прицеп для легкового автомобиля своими рукамиПрицеп для легкового автомобиля своими руками Прицеп для легкового автомобиля своими рукамиПрицеп для легкового автомобиля своими руками Прицеп для легкового автомобиля своими рукамиПрицеп для легкового автомобиля своими руками Прицеп для легкового автомобиля своими рукамиПрицеп для легкового автомобиля своими руками Прицеп для легкового автомобиля своими рукамиПрицеп для легкового автомобиля своими руками Прицеп для легкового автомобиля своими рукамиПрицеп для легкового автомобиля своими руками Прицеп для легкового автомобиля своими рукамиПрицеп для легкового автомобиля своими руками Прицеп для легкового автомобиля своими рукамиПрицеп для легкового автомобиля своими руками Прицеп для легкового автомобиля своими рукамиПрицеп для легкового автомобиля своими руками

Советы автолюбителей

  1. Антон. Собирал прицеп своими руками на «москвичёвском» мосте. Остался доволен, для деревни самое то. Совет один, если не умеете пользоваться сварочным аппаратом, то и браться не стоит, болтовые соединения тут неуместны.
  2. Кирилл. Собирал прицеп с нуля, задние фонари отлично подошли от газели, раму сварил знакомый. Главная проблема была с установкой моста. Пришлось повозиться, несколько раз даже ездил к дилеру посмотреть, как устроен «курганский прицеп». Будьте готовы, что придётся потратить кучу времени и сил, и тщательно взвесьте все за и против.

Прицеп своими руками для легкового автомобиля: чертежи

Как сделать самодельный прицеп своими руками для легкового автомобиляСамое лучшее решение в случае недостатка свободного пространства в багажнике, это сделать самодельный прицеп для легкового автомобиля.

Крупногабаритный багаж не всегда удобно транспортировать, тем более в случае, когда он не помещается в авто и приходиться ехать с полуоткрытым багажником. Более того, это может вызвать вопросы у сотрудников ГИБДД, которые могут еще и выписать водителю штраф.

Введение

Естественно, автомобиль автомобилю рознь, и бывают достаточно вместительные авто, но сегодня речь идет об автомобилях именно среднего класса, которые, увы, не могут похвастаться особой вместительностью даже для пассажиров, что уж тут говорить о багажнике. Тем более таких автомобилей на дорогах восточной Европы подавляющее количество.

Никто не отменял грузовое такси, куда может поместиться много вещей, но цены на такие перевозки не маленькие, а если нужно перевезти груз на большое расстояние, то это может сильно ударить по карману. Но что делать, если вам необходимо многократно перевозить грузы, к примеру, на дачу или по работе?


Самодельный автоприцеп является наилучшим решением проблемы с недостатком вместительности. Понятно здесь одно, что такое средство передвижения сделает каждого водителя более независимым, и позволит перевозить разнообразные грузы намного быстрее и выгоднее.

Изначально у каждого имеется выбор: купить новый автоприцеп или сделать легковой прицеп своими руками. Что касается первого варианта, то здесь в общем все просто. Экономятся усилия, и время на оформление, но, увы, не денежные средства. Но сегодня мы постараемся понять, как сделать прицеп для авто именно самостоятельно.

Чтобы сделать самодельный прицеп необходимы некоторые инструменты, а также материалы, которые советуется подготовить заранее, чтобы потом не потерять время.

Какой набор инструментов и материалы вам понадобятся?

Если вы впервые делаете прицеп своими руками, тогда вам понадобятся соответствующие чертежи, при этом такая важная документация должна быть составлена не каким-нибудь «гаражным Кулибиным» на коленке, а квалифицированным мастером, который знает в этом толк.

Чертеж прицепа

В чертежах должны указываться четкие нормативы и требования, соответствующие ГОСТ — 37.001.220-80, в котором перечислены основные требования, касающиеся производства прицепов: схема, габариты и т. п.

Это достаточно важная составляющая дальнейших работ, так как на этапе оформления у вас могут возникнуть серьезные проблемы вплоть до полного отказа ставить такой прицеп для легкового автомобиля на учет, и как результат, потерянное время, силы и денежные средства.

Найти много полезной информации насчет сборки легкового прицепа можно в сети, но давайте все-таки рассмотрим в этой статье, как собрать самостоятельно автоприцеп весом до 750 кг.
Главное преимущество, что для эксплуатации подобных транспортных средств не нужно специальной категории в водительском удостоверении.

Итак, вы решились изготовить самодельный прицеп и нашли необходимые чертежи. Значит теперь можно заняться подготовкой материалов:

  1. Для того, чтобы сварить каркас, и узел прицепа вам понадобиться труба квадратной формы. Советуется выбирать материал с сечением 40×40 мм и более. Вы должны понимать, что более крупная и увесистая труба повлечет увеличение общего веса конструкции, поэтому не нужно слишком перегибать палку. Трубу можно легко заменить на швеллер с сечением 25×50 мм. Как сделать самодельный прицеп своими руками для легкового автомобиляДлина легко определяется с помощью чертежа;
  2. Для бортов советуется использовать металлический лист 0.6 мм и более. С помощью чертежа определите сколько листов вам понадобиться. Для этого умножается длина и высота бортов;
  3. Для днища чаще всего применяются твердые металлические листы или качественный, прочный пластик. Также иногда используют поликарбонатную фанеру. Измерив площадь дна, вы узнаете сколько такого материала вам нужно;
  4. В качестве ходовой части часто используют мост от старых мотоколясок СЗД, но можно её сделать и самостоятельно;
  5. Колеса самое простое, что есть в прицепе. Если вы решили использовать ходовую часть от мотоколяски СЗД, тогда свободно оставляйте родные колеса, так как они достаточно надежны, и стоят не дорого. Что касается другой ходовой части, которую, к примеру, вы изготовили сами, то выбирайте колеса индивидуально;
  6. Система торможения. Для этих целей можно использовать родную систему мотоколяски СЗД;
  7. Механизм для сцепки прицепа для легкового автомобиля с авто. ФаркопПроще говоря фаркоп;
  8. Электрические элементы, такие как габариты, поворотники, стоп-сигналы, а также проводка для их подключения;
  9. Материал, который будет использоваться для накрытия прицепа. Чаще всего для этого используют брезент или другую качественную, водостойкую ткань, а также элементы для её крепежа;
  10. Ручные инструменты, такие как электро-лобзик, шруповерт и болгарка.

Часто бывают такие ситуации, когда человек полагает, что может самостоятельно подсчитать материал и учесть другие важные нюансы без специальных чертежей, но все же настойчиво рекомендуется, чтобы такой чертеж обязательно присутствовал.

Таким образом вы обеспечите себе бесперебойность работ, и избежите многих проблем, которые могут возникнуть во время работы. Также вы убережете свои нервы и денежные средства от непредвиденных затрат, которых может быть достаточно много.

Когда вы начнете работу, только тогда поймете насколько важные такие чертежи в работе по созданию прицепа для легкового автомобиля. Более того, вы будете четко понимать, что именно вам понадобиться и не нужно рисовать у себя в голове абстрактные образы, которые в итоге могут оказаться неверными.

Ситуация была бы другой, если бы не было интернета и такие чертежи было бы трудно найти, но к счастью найти подобную информацию сегодня не составит проблем.

Приступаем к сборке легкового прицепа

Чтобы самостоятельно сделать прицеп советуется разделить все мероприятия по сборке на определенные этапы.

  1. Для начала необходимо начать сборку самой конструкции (рамы будущего прицепа). Естественно, она должна быть максимально надежной и обладать высокой прочностью. Этот этап один из главных, так как от него зависит сколько времени вы будете эксплуатировать данное средство передвижения. Как мы уже описывали раньше, в качестве основы мы будем использовать квадратную, металлическую трубу с сечением 40×40 или швеллер 25×50 мм. В соответствии с чертежами приступаем к резке металла на необходимые отрезки, которые будут отвечать за ширину и длину прицепа. После того, как швеллера разрезаны их необходимо сварить в прямоугольную конструкцию. Далее тщательно проверяем качество швов и правильно ли вы сварили конструкцию. Если все отлично, тогда приступаем к установке и свариванию рёбер жесткости.
  2. Часть конструкции прицепа для автомобиля, отвечающая за сцепку (соединительный узел) должна быть максимально короткой. Это обусловлено тем фактором, что чем данный узел короче, тем отзывчивее автоприцеп будет откликаться на маневры. Также тщательно произведите необходимые замеры, так как эта часть должна быть максимально отцентрирована относительно оси конструкции. Чтобы избежать разрыва сварочных частей соединительного узла советуется приварить дополнительные тросы, которые не просто усилят конструкцию, но и обезопасят её.
  3. Соединительная муфта необходима для соединения узла непосредственно с автомобилем. Для крепления допускается использование, как болтов, так и сварочных швов. Учтите, что в случае сваривания конструкция будет надежнее, но, чтобы её отсоединить придется полностью отрезать муфту, а болтовое крепление можно просто открутить при необходимости. Если вы собираетесь использовать болты, тогда позаботьтесь, чтобы они были как можно более качественными. Экономить на таких материалах не советуется, так как они могут попросту лопнуть, не выдержав высокой нагрузки.
  4. Чтобы сделать прицеп для легкового автомобиля своими руками максимально качественно обратите особое внимание на ось прицепа. Зачастую её размещают в таком положении, чтобы задняя часть прицепа и ось находились на расстоянии в среднем 40% от всей длины. Устанавливать ось необходимо на болтовое соединение. После этого можно приступать к установке рамы, крепить которую необходимо также при помощи болтов.
  5. Если есть свободное время и конечно же желание, тогда к прицепу можно приварить «стабилизирующие домкраты». Такой дополнительный элемент способствует максимально горизонтальному размещению конструкции прицепа во время движения. Отличным решением будет их приваривание по углам рамы.
  6. Борта прицепа и днище. Как правило, для этих элементов используется листовая сталь, реже дерево или поликарбонат. Выбор делать необходимо, исходя из условий эксплуатации прицепа и какие грузы на нем будут перевозить. Какой материал не был бы вами выбран днище необходимо крепить непосредственно к раме с помощью болтов. В принципе точно также необходимо крепить и сами борты (каркас бортов необходимо сделать из высокопрочных труб или же швеллеров). Требования, которые относятся к конструкции бортов не такие строгие, как с рамой, поэтому допускается использование материалов с меньшим сечением.
  7. Устанавливаем необходимые электрические элементы. На задний борт прицепа устанавливаются светоотражатели, габаритные огни, поворотники, огни заднего хода и стоп-сигналы. На внешнюю сторону также необходимо установить оранжевые светоотражатели. Борт, который находиться ближе к автомобилю должен быть оснащен белыми габаритными огнями и оранжевыми светоотражателями. Когда проводка правильно подключена ко всем элементам можно приступать к её подключению к автомобилю. Осуществляется такое подключение с помощью розетки фаркопа. Если вы не имеете соответствующего опыта, то подобная работа может занять несколько дней. Главное, это не спешить.
  8. После того, как все вышеперечисленные мероприятия сделаны остается только одно, это процедура регистрации нового самодельного прицепа, но это, впрочем, уже совсем другая история.

простая инструкция и описание основных этапов изготовления (видео + 115 фото)

Прицеп является универсальным средством перевозки множества грузов. Современный прицеп представляет собой металлическую конструкцию квадратной формы со стандартными машинными колёсами.

Чаще всего прицепы используют в сельскохозяйственной деятельности, а также для транспортировки стройматериалов на далёкое расстояние.

Хоть прицеп и считается транспортным средством, но он не имеет двигателя и осуществляет своё движение только при помощи посторонней тяги.

Чтобы обзавестись им, не обязательно приобретать его в специализированном магазине. Сейчас есть множество способов того, как сделать прицеп для легкового автомобиля своими руками.

Краткое содержимое обзора:

Чертежи для будущего прицепа

Продумывание наперёд всех возможных нюансов – это основополагающая хорошего результата.

Всегда учитывайте то, на какое расстояние вы будете совершать поездки с прицепом, какое дорожное полотно там будет присутствовать, и какую нагрузку он будет принимать на себя.

Чертежи прицепа для легкового автомобиля своими руками создаются с учётом всех этих нюансов, а также размеров будущей конструкции.

Прицеп своими руками для легкового автомобиля: как сделать

Схема прицепаСуществуют новые разные конструкции прицепов в заводском исполнении, предназначенные для разных грузов. Но ещё не мало и старых прицепов, которые не имеют современного вида, немного поизносились, не совсем удовлетворяют потребность хозяина в перевозках.

Так же, много желающих своими руками мечтают смастерить самодельный прицеп имея в достатке материалы и время для выполнения работы. Попытаемся разобраться, как сделать прицеп.

О технологии и правилах при производстве прицепа

Автомашины есть разных типов с большими и объёмными багажниками, но легковых машин среднего класса больше всего на наших дорогах. Что бы выполнить одноразовую перевозку багажа, можно использовать услуги грузового такси. В случаях много кратных транспортных перевозок применение таксоперевозки может быть не эффективно. В таком случае выходом из сложившейся ситуации будет применение прицепа к легковому автомобилю.

Прицеп

Желание иметь прицеп к автомашине вполне можно реализовать купив представленный в автомагазинах нужный образец заводского исполнения. Многие автовладельцы надеются как то экономить и пытаются смастерить прицеп самодельный или перестроить старый, сделать мощнее, по больше размером.

Новые и постоянно обновляющиеся правила ПДД и распорядительные документы указывают, что любое перестроение транспортного средства или его изготовление требуют от владельца проведение технической экспертизы ТС с получением соответствующего свидетельства на пригодность использования данной конструкции, подтверждение её безопасной эксплуатации.

Для самостоятельного изготовления прицепа следует определиться в определении типа прицепа, что перевозить и что для изготовления требуется.

К примеру, в заводских прицепах используют профессиональные устройства и конструкции, со специальным оборудованием под груз. Эти прицепы имеют дополнительную грузоподъёмность, способны перевозить грузы при разных условиях дорожного покрытия.

Есть такие компоненты, которые изготавливаются на заводе при помощи сложной технологии: горячее цинковое покрытие, высокоточная контактная сварка и прочее.

Чтобы изготовить прицеп к легковому автомобилю своими руками потребуется инструмент и материалы. Решив создавать легковой прицеп своими руками необходимо уже понять, что такое прицеп и какой он будет.

Необходимая информация по нормативам изготовления транспортных устройств даёт возможность создавать чудо технику в соответствии с упрощённым списком требований ГОСТ 37.001.220-80, приведённым ниже:

  • По разрешённой массе прицепа ограничение до 1,8 т. Вес не более половины
    массы буксира и когда транспортное средство без тормозов;
  • По длине транспортное средство не более 8 м и не более длины автомашины в полтора раза;
  • По ширине до 0,23 м и не шире машины по 20 см с обоих боков;
  • По высоте транспортное средство до 3 м и не выше колеи колёс прицепа в 1,8 раза;
  • Центр тяжести с грузом должен быть не выше ширины колеи и умноженный на 0,725;
  • Ширина дорожного просвета должна быть не меньше клиренса авто;
  • По конструкции самодельный прицеп для легкового автомобиля может быть только
    одноосным. Расстояние между осями спаренной конструкции до 1 м;
  • Нагрузка на каждую сторону прицепа должна быть не выше 0,55% собственного веса;
  • Общий вес на сцепку прицепа от 25 до 100 кг/с.


Оборудование сцепного устройства должно иметь следующие конструкции:

  • Трос неразъёмный или цепь на случай отсоединения транспортного средства от автомобиля во время езды;
  • Ограничительные башмаки для устойчивости при самостоятельной стоянке;
  • Площадка с домкратным механизмом;
  • Съёмный рычажный тормоз;
  • Брызгозащитные крылья;
  • Подставку для установки знака;
  • Опорную стойку;
  • Колесо запасное соответствующее размеру шин автомашины;
  • Приборы осветительные, проводка и соединительная вилка.

Чтобы самодельный автоприцеп имел положенную безопасность, следует купить крепёж на фаркоп.

О способах самостоятельного изготовления прицепа

Если уже есть нужный материал и инструменты и готов примерный образ прицепа, следует сделать чертёж на самодельное транспортное средство. Проверить размеры, просчитать стоянку на сцепке с авто, не приседал сильно при нагрузке, какие применять механизмы и конструкции, на сколько нужно сместить ось относительно центра, всё следует рассчитать и учесть в чертеже.

Чертеж прицепа

Главным делом в создании прицепного транспортного средства своими руками будет выполнение сварки металлов и элементов или следует обратиться за сварочными работами к профессионалу. При создании надо учесть возможность самосвального механизма.

Порядок работы и сборки прицепного транспортного средства ориентировочно следующий:

  1. Начинается сборка с изготовления рамы прицепа, так как она является основной несущим элементом конструкции транспортного средства. Используется материал профиль 25×25, 30×60, швеллер 10 или труба, определённых размеров нарезаются отрезки изделий необходимой длины для последующей сварки. Главное качество рамы в выполненных сварных швов, так как в основном в сварочных местах могут возникнуть проблемы.
  2. Куски отрезанного металла выкладываются поверхности для проверки соответствия, размера диагоналей и последующего сваривания. Сваркой соединяются все металлические элементы, обеспечивая ровные углы, фиксацию. Следом устанавливают в положенных местах рёбра жёсткости, для устойчивости и крепости конструкции. Устанавливаются элементы для сцепного устройства, проушины для крепления амортизаторов.Как сделать самодельный прицеп своими руками для легкового автомобиля
  3. Следующим этапом будет изготовление сцепного устройства или дышла к прицепу, если оно съёмное, то можно использовать готовые крепёжные съёмные конструкции от других прицепных устройств или выполнить конструкцию единой сварной самостоятельно. Дышло V образного исполнения должно быть от центровано и в длине не более 1,5-2,5 метра. Меньшая длина дышла позволяет быстрее реагировать транспортному средству в движении на изменение перемещений, что может сказаться на опрокидывании прицепа и повреждению груза. Проверятся центровка сцепки посередине и размещение соединяемых узлов. Монтируется дополнительно трос безопасности снизу конструкция, на случай отсоединения прицепного транспортного средства в движении.Дышло к прицепу
  4. На сцепке следует установить соединительную муфту, которая выполняет стыковку автомашины и сцепки прицепа. Соединение муфты к сцепу выполняется болтами восьмого класса прочности для проверки центровки и правильности стыковки. Следует иметь в виду, должно быть совпадение трубы рамы с пазом жёлоба и ширина паза не должна быть более 5мм ширины трубы.
  5. Собираются борта прицепа. Они могут быть съёмными или едиными с каркасом рамы, за исключением заднего борта. При сборке монтируются вертикальные стойки, затем горизонтальные. При монтаже в конце рекомендуется укреплять борта рёбрами жёсткости, для высоких нагрузок, как в горизонтальной, так и в вертикальной плоскости. Для обшивки используют лёгкие материалы, фанеру, оцинковку, алюминий листовой на клёпки. Задний борт выполняется откидным с устройством запирания.Прицеп
  6. Сборка оси прицепа или моста выполняется из металлической трубы 25 мм в диаметре, где с боков привариваются полуоси и устанавливаются ступицы. Балка моста представляет единую конструкцию с полуосью, с рессорами и кобылкой в едином узле, соединённые болтовым креплением к балке. Можно использовать для простоты мост от старой мотоколяски (инвалидки СЗД) и рессоры с восьми листовой подвеской с креплением на резиновых втулках. Крепление оси к прицепу выполняется на расстоянии около 35-40% от длины прицепа сзади. Предварительно ось размещается на пару крепёжных блоков. Для контроля проверяется ещё раз; ширина рамы делится на два и разница откладывается от середины оси. Корректируется положение оси ещё раз и окончательно монтируется. Установив ось балки прицепного транспортного средства, монтируют на раме проушины для амортизаторов и реактивных тяг.
  7. Устанавливается электрооборудование, выполняется монтаж отражателей, подсветка для номерного знака, фонари заднего хода и поворотные сигналы, габаритные и стоп-сигналы. По бокам монтируется оранжевые отражатели., а на передней стенке устанавливаются белые габаритные огни и отражатели. Проводка монтируется в защитной гофре и выводится к разъёмному узлу у фаркопа.Как сделать самодельный прицеп своими руками для легкового автомобиля
  8. В заключении выполняется обшивка днища прицепа отделочными материалами, Проводится сборка всех элементов бортов, колёс, по размеру равные колёсам автомобиля. Устанавливаются защитные крылья колёс. Проверяется под стыковка фаркопа прицепного транспортного средства (ТС) к автомашине и работа световых приборов, проверяется защитный трос на сцепление с машиной. При необходимости монтируется тент на прицепное ТС или устанавливается ткань брезентовая, баннерная для защиты прицепа и груза. В случае необходимости прицеп может оборудоваться тормозной системой.

О регистрации самодельного прицепного ТС

Сделать прицеп самостоятельно по чертежу для машины, считается первым этапом на пути к регистрации и оформлению в ГИБДД. Предстоит ещё потратить много времени и средств для получения нужных документов.

Прицепы выполненные в заводском изготовлении уже имеют все необходимые свидетельства и паспорт, пройдя комплексные испытания и исследования в проверочной лаборатории. Такое же исследование предстоит выполнить и для прицепа к любому автомобилю, касается и прицепа для УАЗа своими руками сделанный и для лодки и специальной техники.

При проведении оформления необходимо выполнить следующие мероприятия:

  • Произвести фото снимки с разных сторон и распечатать, подготовить описание прицепного транспортного средства.Самодельный прицеп
  • Необходимо будет предъявить все чеки на материалы и затраченные услуги, сертификаты на материалы и комплектующие изделия.
  • Нужно обратиться в отделение ГИБДД с заявлением на выполнение экспертизы, проведение испытаний прицепа и получить направление в лабораторию.
  • В лаборатории следует представить описание прицепного транспортного средства, фотографий, предъявить чеки и сертификаты на изделия и материалы. Цель, выяснить соответствие транспортного средства действующим техническим требованиям. Может быть, что на прицеп выдадут акт о несоответствии при не прохождении испытаний.
  • При положительном результате проведённой экспертизы выдаётся соответствующее заключение в виде сертификата.
  • Полученное свидетельство, копии других документов для регистрации, заявление следует подать в отделение ГИБДД.Как сделать самодельный прицеп своими руками для легкового автомобиля
  • Поведя ещё раз осмотр прицепного транспортного средства, сотрудник ГИБДД делает отметку в заявлении о прохождении осмотра и направляет на оформление ТС в следующее окно регистрации.
  • В заключении в отделе ГИБДД выдают свидетельство на прицепное ТС, гос. номер для прицепа.

Теперь владелец самодельного прицепного ТС имеет право без всяких проблем двигаться по дорогам в автопоезда и с грузом.

прицеп своими руками — Ремонт своими руками

Как сделать прицеп для автомобиля своими руками и какие инструменты нужны при создание такого вида «аксессуара» к автомобилю?

На этой странице вы узнаете как сделать своими силами и руками автоприцеп к вашему железному коню. Что для это потребуется мы вам обязательно расскажем, забегая вперед скажу вам что не чего сверхъестественного не потребуется, обычный строй инструмент как болгарка, шуруповерт, электрический лобзик и т.д . Так же трубы для каркаса и многое другое, что можно легко найти на любой строй базе.

А по завершению изготовления прицепа, вы узнаете как правильно и где зарегистрировать прицеп в                ГАИ.

Содержание:

  1. Необходимые материалы и комплектующие к самодельному прицепу
  2. Рама прицепа
  3. Соединение прицепа с автомобилем
  4. Соединительная муфта
  5. Ось прицепа
  6. Стабилизирующие домкраты
  7. Борта устройства
  8. Зарегистрировать прицеп в ГАИ


Иногда, чтобы решить проблему нехватки места в багажнике, наиболее оптимальным вариантом будет сделать самодельный прицеп для легкового автомобиля своими руками. Даже если груз, который вам необходимо транспортировать будет не тяжелым, его габариты в полнее могут стать препятствием нормальному размещению в багажнике вашего автомобиля. Понятное дело, что автомобиль автомобилю рознь, и существует достаточно моделей с большими и вместительными багажными отсеками, но сейчас мы берем в расчет легковые автомобили среднего класса, процент которых на наших дорогах самый высокий. Для одноразовой перевозки такого объемного багажа по городу, да и за его пределами, вы можете воспользоваться услугами грузового такси. Если же речь идет о много кратных транспортировках, использование такси может быть не эффективным способом решения проблемы вместительности. Одним из возможных выходов из такой ситуации будет использование прицепа. Тут есть два пути: купить готовый прицеп или сделать самодельный прицеп для легкового автомобиля своими руками. Первый вариант экономит вам время, как на изготовлении, так и на последующем оформлении документов. А второй – деньги и время на поиск прицепа подходящего под модель вашего автомобиля. Мы рассмотрим второй вариант.

Для того, чтобы сделать прицеп для легкового автомобиля своими руками, нам будут нужны определенные инструменты и материалы, о наличии которых желательно позаботиться заблаговременно.

Необходимые материалы и комплектующие к самодельному прицепу

Прицеп своими руками чертежи размеры

Рама прицепа

Рама – основа прицепа, именно её прочность, жёсткость определяет долговечность прицепа в целом. Для большей надёжности рекомендуется использовать сварное соединение элементов. Начать следует с определения размеров рамы – длины и ширины. Размер определяется по внешним граням элементов каркаса. Для определения полной ширины будущей рамы необходимо к расстоянию между внутренними гранями боковых стенок прибавить 2 толщины стенки. Если рама располагается непосредственно между колёсами, а не над ними, то нужно учесть ещё и зазоры между шиной и бортом.

После определения размеров выполняется примерка каркаса. Металлический профиль раскладывается на ровной поверхности с соблюдением перпендикулярности между элементами. Элементы каркаса объединяются зажимами. На этом этапе контролируется форма рамы, для этого рулеткой нужно измерить две диагонали получившегося прямоугольника. Полученные значения должны совпадать, в крайнем случае, допускается отклонение размеров на 2-5 %. Желательно в конструкции предусмотреть ребро жёсткости, сам по себе прямоугольник или квадрат достаточно неустойчивая конструкция под нагрузкой.

Соединение прицепа с автомобилем

Если используются и другие прицепы, то сцепной шар лучше выбрать такого же размера, как и у них.

При выполнении этого элемента прицепа нужно помнить, что чем меньше длина соединительной части, тем быстрее автоприцеп будет реагировать на движение автомобиля. Имеется ввиду, что даже при незначительном боковом перемещении ведущих колёс, прицеп тут же резко переместится за ними. Это может привести к повреждению груза в прицепе, его падению. Оптимальной считается длина 1,5-2,5 м в зависимости от назначения прицепа. В качестве материала лучше выбрать, как и для рамы, стальные трубы квадратного поперечного сечения в количестве трёх штук.

Соединение труб с рамой выполняется сварным, для большей прочности рекомендуется усилить его уголками. Перед сваркой выполняется примерка, чтобы сцепка выполнялась точно по оси прицепа.

Здесь же монтируется страховочный трос или цепь. При движении он не должен волочиться по земле. При желании возможно в месте сцепки установить небольшое раскладывающееся колесо для удобства транспортировки прицепа без автомобиля.

Соединительная муфта

Установка соединительной муфты возможна на болтах или  с помощью сварки. Перед окончательным её креплением к раме прицепа нужно ещё раз проверить совпадение размеров труб рамы и пазом самого жёлоба. Ширина паза не должна превышать ширину трубы более чем на 5 мм.

В случае сварного крепления муфты обеспечивается высокая прочность соединения, но при её повреждении для демонтажа понадобится газовая горелка. Прочность болтового соединения несколько меньше. Рекомендуется использовать болты восьмого класса прочности, менее прочные могут не выдержать усилия на срез. Для соединения достаточно двух болтов, большее их количество ослабит элемент рамы и муфты из-за отверстий под болты.

Ось прицепа

Существует правило, согласно которому ось нужно разместить на расстоянии 35-40 % от всей длины прицепа с задней стороны. Измерив расстояние, нужно обозначить расположение будущей оси. Устанавливать ось можно расположив раму на столе в перевёрнутом виде (сборка сверху-вниз). Ось в таком случае установлена на столе, на пару блоков 4х4, а шпиндели свободно свисают. В предполагаемом месте установки оси с рамы счищается краска. Расстояние между втулками делится на два и эта точка на оси отмечается маркером.

Для контроля ещё раз измеряется ширина рамы, делится на два и полученное расстояние откладывается от середины оси, выполняется корректировка её положения. После этого можно приступать к окончательному монтажу. Обьединение элементов выполняется точечной сваркой по всей длине контакта. Лучше использовать пружинно-амортизаторную подвеску, так как она обеспечивает большую мягкость, хотя и обладает невысокой прочностью.

Стабилизирующие домкраты

Необходимы для обеспечения горизонтального положения прицепа. Оптимальный вариант для размещения – углы рамы. Возможен вариант установки только с одной стороны прицепа. С точки зрения подъёмной силы – лучше использовать винтовой механизм. Он может использоваться даже для замены колеса на прицепе.

Изготавливают прицеп согласно чертежа конструкции, который должен соответствовать техническим требованиям, предусмотренным ГОСТ 37.001.220-80, действительным на территории РФ и Украины. В нем описаны стандарты, при несоблюдении которых невозможно будет зарегистрировать самодельный прицеп для легкового автомобиля в государственной автоинспекции, и весь труд со временем и средствами будут потрачены напрасно.

Борта устройства

При изготовлении боковых стенок можно использовать доски из дерева, металлические фрагменты, фанерные щиты или поликарбонат, выбор типа материала зависит от предназначения устройства. Благодаря малому весу и удобной форме обработки чаще всего используют дерево или фанеру, изначально на основание крепится настил из досок, его нужно закрепить болтами, и уже к этой основе также болтами прикрепляют основную коробку. Но для придания надежности рекомендуется в углы короба прикрепить уголки из стали.

Оборудование и комплектующие

Для изготовления прицепа, имеющего вес до 750 кг., который не требует наличия водительского удостоверения с кат. ВЕ потребуются следующее оборудование и комплектующие:

  1. Труба с квадратным сечением или стальной швеллер для изготовления каркаса и узла сцепки с транспортным средством. Его оптимальное сечение – 25х50 мм., а трубы 40х40 мм. Длина выбирается в зависимости от размеров, заданных в чертеже.
  2. Сталь листовая с толщиной 0,6 мм. и выше, из которой будут вырезаны и собраны борта кузова. Число листов рассчитывается, исходя из высоты и длины бортов.
  3. Толстый лист фанеры, плиты OSB, пластмассы, поликарбоната или жести для изготовления дна. Подбирается по размеру, соответствующему его площади.
  4. Ходовая часть. В ее качестве оптимально использовать передний мост, извлеченный из старой мотоколяски СЗД (инвалидка). Также часто устанавливаетсярессорная восьми листовая подвеска, которую крепят на резиновых втулках. По виду она схожа с автомобилем «Волга», но более облегченная. Рессоры крепят к балке моста стремянками, а под них подкладывают кобылки.
  1. Мост изготавливают из трубы ∅25 мм., к торцам которого приваривают полуоси. На них вращаются ступицы. Труба моста, полуось, кобылка и рессоры собраны в единый узел, соединенный болтами М8.
  2. Пара колес. Заимствуются из мотоколяски, в этом случае они минимально утяжелят конструкцию, или автомобиля ВАЗ. Для их монтажа подойдут ступицы задней балки ВАЗ 2108.
  3. Подвеска. Оптимальным вариантом будут пружинно-гидравлические агрегаты мотоцикла «Урал» из-за невысокой стоимости и надежности.
  4. Тягово-сцепное устройство (фаркоп) для сцепки с машиной.
  5. Тормоза.
  6. Электрооборудование (поворотные и габаритные фонари, стоп-сигналы и привод, при помощи которого будет произведено их подключение к транспортному средству).
  7. Тент или материал для него (баннерная ткань, брезент и т.д.).
  8. Крепежные приспособления (уголки, кронштейны, и т.д.).
  9. Инструмент для работы с металлом (болгарка, шуруповерт, электрический лобзик, дрель, молоток, рулетка).
  10. Сварочный аппарат.
  11. Изготовление и сборка самодельного прицепа для легкового автомобиля

Сборка легкового прицепа происходит в соответствии с чертежом и состоит из нескольких этапов:

  1. Сборка рамы. Эта часть изделия относится к несущей, и от ее прочности будет зависеть долговечность прицепа. Для этого труба или профиль нарезается в соответствии с размерами и сваривается между собой. В полученном прямоугольнике проверяется точность и ровность сборки. Дополнительно предусматривают ребро жесткости, так как прямоугольная рама неустойчива при нагрузке.
  2. Узел подсоединения к автомобилю. При его изготовлении нужно иметь в виду, что чем он короче, тем быстрее прицеп будет реагировать на маневры автомобиля. Оптимальной длиной соединительной части будет 1,5-2 м. Для ее изготовления используется тот же материал, что и для рамы. Перед началом сварки производится контроль правильности размещения соединяемых частей, чтобы сцепка находилась на середине. Для того, чтобы соединительная часть не разорвалась под нагрузкой, монтируются тросы безопасности и привариваются внизу конструкции.
  1. Соединительная муфта. Служит для крепления соединительной части прицепа к машине. Может монтироваться как болтами, так и сваркой. Первый способ менее надежный, но легко демонтируется. Сварной узел отличается прочностью, но для его снятия может потребоваться газовая горелка. Для болтового соединения выбираются образцы восьмого класса прочности.
  2. Сборка оси. Согласно общим правилам, ось монтируется на расстоянии 40% от заднего борта прицепа, то есть, происходит ее небольшое смещение от центра к задней части. Крепление происходит при помощи болтового соединения, на нее устанавливается рама, и также соединяется болтами.
  3. Стабилизирующие домкраты являются желательной, но не обязательной частью конструкции. Они обеспечивают горизонтальность прицепа при езде. Оптимальный вариант их размещения – по углам рамы.
  1. Настил на боковые стенки. Изготавливается из металла, пластмассы, древесины или другого материала, в зависимости от груза, который планируется перевозить. Он крепится болтами, после чего на каркас монтируются борты. Углы усиливаются металлическими уголками.
  1. Отделка. Делали и узлы окрашиваются, после чего проводится трасса подключения питания для электроприборов. Обязательно устанавливаются фары, фонари и отражатели. Подключение к единой сети производится при помощи розетки фаркопа. При необходимости самодельный прицеп оснащается тормозной системой.

 Предназначение и особенности легкового прицепа для автомобиля

Легковой прицеп для автомобилей предназначается для транспортировки грузов различного вида, туристического снаряжения и небольших туристических судов, длина которых не превышает 3,5 м. Состоит из рамы, подвески, кузова, моста, и подсоединяется к автомобилю сцепным устройством. Прицепы для легковых автомобилей, изготовленные в заводских условиях, не нуждаются в дополнительных разрешительных документах для постановки на учет, но не всегда подходят автолюбителям по характеристикам или стоимости.

Самодельный прицеп для легкового автомобиля изготавливается согласно чертежу и придерживаясь ГОСТа при изготовлении и сборке своими руками. Регистрация такого изделия значительно дороже, так как требует дополнительных разрешений для эксплуатации. При этом все затраты на изготовление с учетом расходов на регистрацию будет ниже, чем приобретение нового. Нужно учесть, что самодельный прицеп по качеству не уступает заводскому, так как процесс изготовления контролируется его владельцем.

Зарегистрировать прицеп в ГАИ

Чтобы зарегистрировать прицеп в ГАИ, необходимо провести экспертизу прицепа. Этим занимается Всеросийское общество автолюбителей (ВОА). В каждом регионе — свое. Вот адреса известных мне отделений ВОА: 1.Санкт-Петербург. ул. Жуковского д.55 тел. 273-47-30 ВОА Алексей Павлович,

2.Пермь Всероссийское общество автомобилистов, тел. 12-83-14 и 12-69-65,

3.Москва ГНЦ РФ ФГУП НАМИ тел. 456-32-31 Фёдоров Артём.

Чтобы пройти экспертизу прицеп должен соответствовать следующему ГОСТу.

ПРИЦЕПЫ К ЛЕГКОВЫМ АВТОМОБИЛЯМ

Параметры, размеры и общие технические требования

ОСТ 37.001. 220-80

Настоящий стандарт распространяется на все типы прицепов, предназначенных для буксировки легковыми автомобилями и микроавтобусами по дорогам общей сети СССР. Стандарт не распространяется на прицепы, технические задания, на проектирование которых утверждены до введения настоящего стандарта. Основные термины, используемые в стандарте, и их определение приведены в справочном приложении.

  1. ПАРАМЕТРЫ И РАЗМЕРЫ

1.1. Полная конструктивная масса прицепа не должна превышать разрешенной изготовителем тягового автомобиля, не должна быть более снаряженной массы тягового автомобиля и превышать 1800 кг.

1.2. Полная конструктивная масса прицепа, не имеющего тормозов, не должна превышать разрешенной изготовителем тягового автомобиля и не должна быть более половины снаряженной массы тягового автомобиля.

1.3. Вертикальная статическая нагрузка в центре шарового шарнира сцепного устройства при любом весовом состоянии прицепа должна соответствовать величине, разрешенной изготовителем тягового автомобиля, но не должна быть менее 240 Н (25 кгс) и более 980Н (100 кгс).

1.4. Длина прицепа не должна быть более 1,5 длины основной тягового автомобиля или более 8 м.

1.5. Ширина прицепа не должна превышать ширину основного тягового автомобиля более чем на 200 мм с каждой стороны и не должна быть более 2,3 м.

1.6. Высота прицепа не должна быть более 1,8 ширины колеи прицепа или более 3м.

1.7. Центр тяжести груженого прицепа должен быть расположен таким образом, чтобы отношение высоты центра тяжести к величине колеи колес прицепа составляло не более 0,725.

1.8. Дорожный просвет прицепа не должен быть менее дорожного просвета основного тягового автомобиля.

  1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Общие требования

2.1.1. Прицепы должны быть одноосными, допускается применение спаренной оси.

2.1 2 Прицеп с горизонтально расположенным внутренним полом, установленный на горизонтальной поверхности, должен иметь на шину (шины) одной стороны нагрузку не более 55% его полной массы.

2 1.3. Конструкция прицепа должна быть рассчитана на движение в составе автопоезда полной конструктивной массы с максимальной скоростью, разрешенной изготовителями тяговых автомобилей.

2.1.4. Конструкция и размеры дышла (рамы) прицепа должны обеспечивать возможность его отклонения относительно сцепного шара, установленного на автомобиле, на углы, предусмотренные ОСТ 37.001.096-77.

2.1.5. Прицепы должны быть оборудованы двумя несъемными предохранительными цепями (тросами), которые в случае аварийного обрыва (поломки) тягово-сцепного устройства не должны позволять дышлу касаться поверхности дороги, обеспечивая при этом управление прицепом.

2.1.6. Прицепы должны иметь два противооткатных упора, («башмака»).

2.1.7. Прицепы должны иметь места для установки домкрата.

2.1.8. Орган управления стояночной тормозной системой прицепов должен быть съемным и расположен с правой стороны в передней части дышла (рамы).

2.1.9. Прицепы должны быть оборудованы надколесными защитными устройствами (крыльями, брызговиками), если детали кузова не выполняют функции этого устройства.

2.1.10. Материалы, применяемые для изготовления прицепов, должны обладать стойкостью против возгорания воздействия воды, топлива и масел не ниже стойкости материалов деталей и узлов аналогичного назначения основного тягового автомобиля.

2.1.11. Окраска прицепов и контроль внешнего вида покрытия по ГОСТ 7593-80.

2.1.12. Прицеп должен иметь климатическое исполнение по ГОСТ 15150-69, соответствующее климатическому исполнению основного тягового автомобиля, и должен быть рассчитан на условия хранения на открытых площадках.

2.1.13. Срок службы прицепа в соответствии с назначением и условиями эксплуатации регламентируются нормативно-технической документацией, утвержденной в установленном порядке.

2.2. Требования к системам, узлам и агрегатам

2.2.1. Тормозные системы прицепов должны соответствовать требованиям ОСТ 37.001.016 70.

2.2.2. Замковое устройство для сцепки с тяговым автомобилем должно соответствовать требованиям ОСТ 37.001.096-77.

2.2.3. Электрооборудование, внешние световые и сигнальные приборы должны соответствовать требованиям ГОСТ 3940-71. ГОСТ 8769-75, ГОСТ 10984-74 и ГОСТ 20961-75.

2.2.4. Прицепы должны иметь кронштейны (или место) для крепления номерного знака по ГОСТ 3207 -77.

2.2.5. Для соединения с электросистемой автомобиля прицеп должен иметь вилку по ГОСТ 9209-76 с соединительным кабелем.

2.2.6. Прицепы должны иметь опорные стойки, обеспечивающие устойчивость прицепа в отцепленном состоянии и не ухудшающие проходимость автопоезда.

При вертикальной статической нагрузке от замкового устройства прицепа более 390 Н (40 кгс) передняя опорная стойка должна быть оборудована механизмом подъема-опускания, обеспечивающим установку замкового устройства в необходимое для сцепки (расцепки) положение. При ручном приводе механизма усилие на рукоятке не должно быть более 118Н (12 кгс).

  1. КОМПЛЕКТНОСТЬ

3.1. Прицепы, оборудованные не унифицированными с основным тяговым автомобилем шинами, должны иметь запасное колесо и устройство для его крепления.

3.2. К прицепам должны прилагаться необходимые инструменты и принадлежности, если комплект инструментов и принадлежностей основного тягового автомобиля недостаточен для обслуживания прицепа.

  1. МАРКИРОВКА

4.1. Прицепы должны иметь заводскую табличку и маркировку по отраслевой нормативно-технической документации.

4.2. Прицепы должны иметь вблизи замкового устройства дополнительную табличку по ГОСТ 12971-67 с указанием полной конструктивной массы прицепа; величины максимальной статической нагрузки на сцепной шар.

Термины и определения, принятые в настоящем стандарте ТерминОпределение Основной тяговый автомобильПо ГОСТ 3163-76 Спаренная осьДве параллельно расположенные оси прицепа, расстояние между которыми не превышает 1 м.

Если ваш прицеп будет соответствовать этим требованием, пройдет экспертизу, и в наличии будут чеки, сертификаты, а также копия удостоверения сварщика, проблем при регистрации в ГАИ у вас не возникнет.

Как сделать прицеп для автомобиля видео

Легковой прицеп своими руками видео

Прицеп своими руками легко

Легковой прицеп своими руками

Источник
amotormag.ru
voditelauto.ru
i4car.net

Прицеп к легковому автомобилю своими руками: чертежи

Слесарное дело /28-авг,2010,15;45 /
278392

Усиленный прицеп для легкового автомобиля своими руками
Для перевозки больших и объемных грузов на дальние расстояния мы привыкли использовать грузовой транспорт различного тоннажа, а для перемещения тяжестей внутри подсобного хозяйства отлично подходит и тачка. Но что, если нужно транспортировать на среднее расстояние не очень габаритный груз. В этом случае, использовать тачку неудобно и требует значительных затрат энергии, а нанимать специально грузовой автомобиль и вовсе не рентабельно. Для таких целей отлично подойдет прицеп, тягачом для которого может стать легковой автомобиль, мини-трактор, и даже мотоблок.
Все это представлено и в домашнем подсобном хозяйстве, но, так сказать, в миниатюре. Например, для перевозок внутри хозяйства сгодится даже тачка.

Для доставки грузов издалека можно нанять и грузовик. А вот при транспортировке тяжестей на средние расстояния тачка оказывается непроизводительной, а грузовик — нерентабельным. А потому для своего подворья я решил сделать прицеп своими руками, причем такой, чтобы в качестве тягача к нему можно было бы использовать как прицеп для мотоблока, а при необходимости — и легковой автомобиль.

Как сделать усиленный прицеп для легкового авто своими руками

Такой легковой прицеп можно сделать своими руками. Для его изготовления вы можете использовать запчасти и детали, которые найдутся в гараже или на разборке.

Из двух лонжеронов и двух траверсов (передней и задней перекладин) будет изготовлена рама. А решетка платформы — из пяти перекладин, которые размещены между траверсами. Перекладины и траверсы относительно лонжеронов должны иметь консольные выпуски небольшого размера. Продольные детали необходимо приварить к концам выпусков. Они будут играть роль обвязок рамок бортов прицепа. На эти детали вы сможете приварить стойки, а уже к стойкам – верхние обвязки.

Прицеп для легкового автомобиля чертежи, размеры

Усиленный прицеп для легкового автомобиля своими руками

Лонжероны выполнены из труб прямоугольного сечения 60×30 мм. Все же другие перечисленные выше детали рамы и каркаса кузова (траверсы, поперечины, стойки, обвязки) — из стальной квадратной трубы сечением 25×25 мм.

Передний и задний борта кузова одинаковые. Они сделаны откидными (это позволяет перевозить на прицепе длинномерные грузы), а потому их рамки, хотя и изготовлены все из той же квадратной трубы 25×25 мм, но выполнены отдельно от общего каркаса кузова. Решетка платформы сверху закрыта 2-мм дюралюминиевым листом, образующим пол кузова, а борта снаружи обшиты толстой жестью — стальным 0,8-мм листом. Пол притянут к решетке болтами М5 с потайными головками, а обшивка бортов аккуратно (точками) приварена к обвязкам и стойкам.

Балка моста тоже имеет трубчатое прямоугольное сечение: она сварена из двух одинаковых отрезков швеллеров № 5, вставленных один в другой. Предварительно на концах одного из них приварены две колесные оси. Просветы между ними и швеллерами балки в торцах были закрыты накладками из стального листа.

Балка соединена с лонжеронами рамы посредством двух рессор, использованных от старого автомобиля «Москвич-412»; от этой же машины взяты и 13-дюймовые колеса. Середины рессор притянуты к балке стремянками, а к лонжеронам присоединены их концы: один надет на ось кронштейна, а другой — на ось серьги. Амортизаторы в конструкции упрощенного грузового прицепа для легкового автомобиля посчитал излишними.

При такой подвеске расстояние от земли до платформы составило около 600 мм, что, как показала эксплуатация, вполне приемлемо.

Дышло самодельного прицепа двухлучевое. Выполнено из такой же прямоугольной трубы сечением 60×30 мм, что и лонжероны. Задние концы лучей дышла пристыкованы и приварены к передним концам лонжеронов с 200-мм нахлестом. Передние концы лучей сходятся на корпусе тягово-сцепного устройства и тоже приварены к нему. Оно у меня самодельное, но со своим прицепом я никогда не выезжаю на дороги общего пользования (да в этом и нет необходимости). Технические же требования просто запрещают использовать самодельные тягово-сцепные устройства.

Нет у прицепа сделанного своими руками и тормозов — использую для остановки или замедления скорости движения тормоза тягача. А вот приборы сигнализации — фонари задних габаритных огней с поворотниками и стоп-сигналами поставил — чтобы мои действия всегда были понятны соучастникам движения по дороге.

Легковой прицеп своими руками видео

В.КУРАКИН.

Как сделать легковой прицеп своими руками? :: SYL.ru

Бывают случаи, когда обязательно нужно что-то перевезти. Если грузы по габаритам не влазят в багажник или салон, то нужно уже вызывать специальную службу или обзавестись собственным автомобильным прицепом. Второй вариант, конечно, лучше, но где его взять?

Что такое прицеп, какими они бывают

Прицеп – это дополнительный багажник, который цепляется сзади на машину. Они бывают для автомобилей, квадроциклов, мотоциклов, мотоблоков и даже велосипедов. Если есть способности и хоть какой-то опыт, то можно сделать легковой прицеп своими руками, потому что покупать его – это лишняя трата денег. Такое полезное для хозяйства дополнение стоит дороговато. Пусть самодельный выглядит и не слишком эстетично, зато будет сделан на совесть, именно так, как надо — Решено, будем делать прицеп своими руками.

Что нужно знать

Чтобы начать делать прицеп своими руками, чертежи нужны. Нужно точно знать и представлять, как будет выглядеть будущая конструкция. Важно четко придерживаться всех правил, по которым требуется создавать самодельные прицепы. Для этого есть даже специальный единый ГОСТ 37.001.220-80. Если изделие будет сделано не по ГОСТу, то в автоинспекции не зарегистрируют его. Никому не хочется тратить деньги попусту на ветер, поэтому стоит узнать все нюансы, по которым должен создаваться прицеп своими руками.

Что понадобится для изготовления

Прежде чем начинать делать легковой прицеп своими руками, нужно купить все расходные материалы и подготовить весь рабочий инструмент. Все начинается с рамы. Для нее требуется металлопрокат квадратной формы. Из него получается стойкая и прочная основа для будущей конструкции. Для бортов и днища пойдет обычное листовое железо.

Немаловажный элемент каждого самодельного прицепа – его ходовая часть. Тут уже каждый изворачивается, как может. Есть много вариантов, как раздобыть ходовую часть для того, чтобы сделать прицеп своими руками. Как вариант – старая ось от коляски, которые раньше прикреплялись к старым мотоциклам. Если таковая имеется, то это будет настоящей находкой, ведь из нее можно взять ось, а вдобавок еще и подходящие колеса. Также подойдет ось от какого-то старого «Москвича» или «Жигулей». Там уже исходить надо из того, что есть в наличии или дешевле стоит. Подвеску тоже можно где-то раздобыть. Например, от старого тяжелого мотоцикла — такие по дешевке продаются в интернет-магазинах.

Понадобится еще и устройство ТГУ, фаркоп — тягово-сцепное устройство. Обязательны в наличии поворотники, стоп-сигналы и все такое, а также проводка, которая потом подведется к автомобилю.

Из специальных инструментов нужен только сварочный аппарат. Остальное, наверно, есть в каждом доме.

Прицеп своими руками: чертежи рамы

Самую простую раму обычно изготавливают из квадратного металлопроката (стальной трубы с оптимальным сечением сорок на сорок миллиметров). Сварить ее не составит труда любому, кто умеет пользоваться сварочным аппаратом. Нужно помнить, что следует соблюдать технику безопасности при работе с оборудованием, которое может нанести какой-либо ущерб.

Будущая рама будет стандартной формы, а именно — прямоугольной. Сначала требуется нарезать металлический прокат на нужную длину. Сама рама должна быть усилена, иначе на ней нельзя будет перевозить какие-то тяжелые грузы. Помимо каркаса, требуются еще и продольные балки, которые и делают его крепче.

В длину прицеп, своими руками изготовленный, будет двести сантиметров. Этого достаточно, чтобы перевезти любые строительные материалы или не очень габаритные грузы. Ширина рамы будет около ста сантиметров. Высота — сорок сантиметров. Это среднестатистический прицеп для автомобиля, своими руками который можно сделать. Поддерживать дно будут две продольные и пять поперечных балок. Такая конструкция очень прочная, легкая, а самое главное, надежная. Чтобы прямые получились одинаковые, обязательно требуется с линейкой все замерить, иначе выйдет все кривым.

Для рамы понадобится четыре балки по двести сантиметров, шесть по сто сантиметров и семь по сорок сантиметров. Тщательно все отмерив, можно приступать к нарезанию металлического бруса.

Размер конструкции может варьироваться по желанию хозяина. После того как будут нарезаны балки, можно приступать к самой интересной части работы – сварке!

Сварочные работы: рама

Нарезав все части будущей рамы, которая нужна, чтобы сделать прицеп для легкового автомобиля своими руками, можно приступать к сварке. Все начинается с основания. Сначала из двух длинных и двух метровых балок сваривается прямоугольник. Затем на эту конструкцию уже навариваются дополнительные поперечные бруски и балки для высоты. Верхняя плоскость будет выглядеть, как буква «П», потому что с одного конца будет откидной борт, через который и заносят груз.

Обшивка корпуса

Рама – это «скелет» прицепа. Ему еще нужно «мясо». Для этого понадобится листовая сталь в толщину не менее полсантиметра. Подсчитав площадь будущего прицепика, можно вычислить, сколько понадобится на него листовой стали. Крепится она очень легко: в раме просверливают дырки, а затем с помощью болтов материал поджимается к корпусу.

Прицеп для легкового автомобиля своими руками: делаем откидной борт

Для откидного борта понадобится отдельная рама. Вырезав балки сорок на сто сантиметров, из них можно варить основу. На нее нашивается таким же способом стальной лист. К основной раме, там, где нет верхней горизонтальной планки, привариваются две петли, которые уже стоило бы приварить и к откидному борту.

Закрепляться он будет с помощью двух металлических пластин. С обеих сторон корпуса привариваются поперечные металлические пластины. В них проделывается отверстие, равное ширине болта. В откидном борте также проделываются две дырки. Через них будет продеваться болт, который проходит через металлические пластины и на конце закрепляется гайками. Такой простой и дешевый способ решает проблему фиксации крышки.

Ходовая часть и подвеска

Чтобы прицеп, своими руками собранный, смог ездить, ему нужна ходовая. Старая рессорная подвеска и ось от «Москвича» прекрасно подойдут. От него будут и колеса. Всю конструкцию крепят к днищу прицепа.

Крепление к автомобилю

Прицеп крепится к автомобилю с помощью специальных балок и устройства под названием фаркоп. От края днища проводятся и свариваются под углом два металлических бруса так, чтобы получился треугольник. На конце этого треугольника наваривается металлическая пластина, на которую потом наваривают фаркоп. Его можно найти в любом магазине с автозапчастями. Затем нужно подключить стоп-сигналы и поворотники. Они подсоединяются как дублирующая цепь к машинной иллюминации.

Вот как можно прикрепить прицеп за 10 быстрых шагов

Многие водители обнаруживают, что им необходимо прикрепить прицеп к своему транспортному средству, чтобы перевозить лодку, кемпер, грузовой прицеп или другое транспортное средство для отдыха. Большинство внедорожников и грузовиков оснащены буксирным комплектом, который позволяет водителям прикреплять прицеп с помощью шаровой сцепки и подключать электрическую систему прицепа к электросистеме своего автомобиля. Перед тем, как приступить к присоединению прицепа к автомобилю, убедитесь, что он оборудован шаровой сцепкой подходящего размера для прицепа, который вы собираетесь буксировать.

Это видео поможет вам выбрать правильную шаровую сцепку для вашей ситуации:

10 шагов для прикрепления прицепа

  1. 1

    При присоединении прицепа часто бывает полезно попросить кого-нибудь направить ваше рулевое управление, когда вы держите его. автомобиль в сторону прицепа. Если у вас нет кого-то, кто мог бы вас направить, вам, возможно, придется несколько раз выходить из автомобиля, чтобы увидеть, где вы находитесь в непосредственной близости от шеи прицепа.

  2. 2

    Перед тем, как направить автомобиль задним ходом в сторону прицепа, с помощью рукоятки рукоятки поднимите сцепное устройство прицепа на несколько дюймов выше, чем шаровая сцепка на заднем бампере.

  3. 3

    Постарайтесь расположить шаровую сцепку вашего автомобиля точно под сцепкой прицепа. Это особенно важно, если вы прикрепляете тяжелый прицеп, который невозможно переставить вручную.

  4. 4

    Убедитесь, что сцепное устройство прицепа находится в разблокированном положении. Ручка будет расположена под прямым углом к ​​горловине прицепа.

  5. 5

    Используйте ручную рукоятку прицепа, чтобы опустить сцепное устройство прицепа, чтобы оно надежно закрепилось на шаровой сцепке вашего автомобиля.Мяч должен плотно входить в закругленное пространство на конце шеи прицепа.

  6. 6

    После присоединения прицепа используйте ручную рукоятку, чтобы поднять колесо прицепа. Закрепите колесо так, чтобы оно было параллельно шее прицепа.

  7. 7

    Установите рукоятку так, чтобы она была параллельна шее прицепа и в заблокированном положении. Поместите штифт внутрь ручки, чтобы прицеп продолжал атаковать шаровую сцепку вашего автомобиля.

  8. 8

    Большинство прицепов имеют две цепи с большими крючками на концах. Эти цепи используются в качестве меры предосторожности. Если ваш прицеп по какой-либо причине должен был отсоединиться от шаровой сцепки, эти цепи не позволят вашему автомобилю полностью отделиться от прицепа. Скрестите цепи друг с другом, прежде чем прикреплять их к нижней части сцепного устройства вашего автомобиля. Скрутите цепи, чтобы уменьшить их длину и предотвратить волочение. Вставьте крючки снизу, чтобы они оставались прикрепленными.

  9. 9

    Подключите вилку прицепа к электросети вашего автомобиля. Перед тем как ехать с прицепом, проверьте его фары, габаритные огни и указатели поворота. Никогда не ездите с прицепом, у которого отсутствует надлежащая электрическая система, отвечающая всем правилам безопасности дорожного движения.

  10. q

    Имейте в виду, что в большинстве штатов требуется, чтобы прицепы любого типа имели номерной знак. Перед поездкой убедитесь, что на вашем прицепе есть соответствующая бирка.

Наконец, вот видео-руководство, которое поможет вам освежить все шаги и потренироваться самостоятельно:

Потренируйтесь в вождении с прицепом на тихой дороге или на открытой парковке. Знание того, как прикрепить прицеп, позволит вам перевозить все типы транспортных средств для отдыха, а также движущиеся и хозяйственные прицепы.

.

Как безопасно водить машину с прицепом: 9 полезных советов

Способность буксировать прицеп — это навык вождения, который чрезвычайно полезен в самых разных ситуациях. Возможность безопасного вождения с прицепом пригодится при перемещении, покупке новой мебели, транспортировке газонокосилок или квадроциклов, а также при буксировке лодки или дома на колесах. Знание, как правильно прикрепить прицеп к сцепке вашего автомобиля, — это только один шаг в процессе езды с прицепом. Есть еще несколько вещей, которые вам нужно учесть, прежде чем отправиться в путь в тандеме.

  • 1

    Обратитесь к руководству по эксплуатации для получения информации о том, сколько веса может успешно выдержать ваш автомобиль. Некоторые седаны обычного размера способны перевозить до двух тысяч фунтов, что стало неожиданной новостью для многих автовладельцев. Большие грузовики и внедорожники могут буксировать значительно больший вес; тем не менее, вы должны убедиться, что не перегружаете свой автомобиль. Это может затруднить обращение с ним и, скорее всего, попасть в аварию. Это короткое видео поможет вам понять важность правильной загрузки прицепа:

  • 2

    Не стоит недооценивать сложность вождения с прицепом.Вам следует потренироваться въезжать и выезжать с подъездной дорожки и перемещаться по тихим проселочным дорогам, прежде чем пытаться ехать в плотном потоке с прицепом.

  • 3

    Размер прицепа напрямую зависит от количества регулировок, которые вам необходимо выполнить как водитель. Небольшой служебный прицеп может быть едва заметен. Чтобы буксировать лодку или большой дом на колесах, потребуется все ваше внимание и навыки вождения.

  • 4

    Перед тем, как отправиться в путь, убедитесь, что прицеп правильно закреплен.Проверьте предохранительные цепи, фары и номерной знак. Вы можете узнать, как прикрепить прицеп, здесь:

  • 5

    При буксировке прицепа соблюдайте большее расстояние между вашим транспортным средством и транспортным средством впереди вас. Дополнительный вес позади вашего автомобиля или грузовика затруднит замедление или остановку.

  • 6

    Повороты шире. Поскольку длина вашего автомобиля почти вдвое больше обычной, вам придется делать повороты значительно шире, чтобы не наехать на бордюры, другие автомобили или съехать с дороги.

  • 7

    Вождение задним ходом с буксировкой прицепа — это навык, для овладения которым требуется немало практики. Если повернуть слишком резко, прицеп сожмет складной нож или резко повернет в одном направлении. Будьте готовы внести несколько корректировок в первые несколько раз, когда вы попытаетесь ехать задним ходом при буксировке прицепа. Следующее видео поможет вам понять, как выполнить этот маневр:

  • 8

    Не торопитесь. Часто лучше ехать по правой полосе, таща прицеп, особенно на межштатной автомагистрали.С прицепом разгон займет значительно больше времени. В целях безопасности двигайтесь немного ниже предельной скорости.

  • 9

    Парковка может быть затруднена. Небольшие парковочные места могут быть почти невозможны при буксировке большого прицепа. Если вы маневрируете своим транспортным средством и прицепом на парковочное место или на несколько парковочных мест, убедитесь, что у вас достаточно места для выезда с парковки. Часто рекомендуется припарковаться в удаленной части стоянки с небольшим количеством машин поблизости.

  • Возможность передвигаться с прицепом позволит вам перевозить различные предметы или другие транспортные средства. Если вы заядлый человек, который любит кататься на лодке или кемпинге, вождение с прицепом — почти необходимый навык. Не забудьте дать себе достаточно времени, чтобы попрактиковаться в вождении с прицепом, чтобы развить свои навыки и повысить свою уверенность.

    .

    Как самостоятельно выполнить базовое обслуживание автомобиля [Руководство для самостоятельной работы]

    01 апреля 2019 г., 11:21

    Владение автомобилем — дорогое удовольствие: первоначальные затраты на его покупку, а затем текущие расходы на страховку, топливо и техническое обслуживание. Рекомендуется проводить обслуживание автомобиля не реже одного раза в год, чтобы поддерживать механику в хорошем рабочем состоянии, продлевать срок ее службы и гарантировать безопасность основных компонентов.

    Чтобы сократить расходы, вы можете выполнить базовое обслуживание автомобилей самостоятельно, не прибегая к причудливому оборудованию, вместо того, чтобы отдавать его в профессиональный гараж, который будет взимать плату за их труд и замену запчастей.

    Помимо финансовой выгоды, обслуживание собственного автомобиля означает, что вы знаете, что работа была сделана тщательно и были использованы качественные компоненты, такие как хорошее масло.

    ИНСТРУМЕНТЫ, НЕОБХОДИМЫЕ ДЛЯ САМОСТОЯТЕЛЬНОГО ОБСЛУЖИВАНИЯ АВТОМОБИЛЯ

    Если вы собираетесь выполнять базовое обслуживание своего автомобиля, вам необходимо убедиться, что у вас есть подходящие инструменты:

    • Набор головок (включая головку для снятия свечи зажигания)
    • Поддон для слива масла (можно и ведро)
    • Съемник масляного фильтра (трехрычажного или цепного)
    • Гаечный ключ (возможно, динамометрический ключ)
    • Отвертки (возможно)
    • Шестигранный ключ (возможно)
    • Домкрат
    • Осевые стойки (можно использовать комплект пандусов)
    • Манометр в шинах
    • Старые тряпки
    • Воронка (опция)
    • Нитриловые перчатки (по желанию)

    Хотя эти инструменты будут сопряжены с большими затратами на начальном этапе, как только они у вас появятся, вы сможете использовать их для обслуживания навсегда (а не только для собственной машины), что в конечном итоге сэкономит вам много денег.

    Прочие предметы, необходимые для обслуживания автомобиля

    Целью обслуживания является замена определенных деталей и жидкостей для обеспечения бесперебойной работы автомобиля. В результате вам также потребуется приобрести эти запасные компоненты. Чтобы убедиться, что вы получите правильные, проверьте руководство по эксплуатации автомобиля.

    • Масло
    • Фильтр масляный
    • Свечи зажигания
    • Воздушный фильтр
    • Антифриз
    • Омыватель ветрового стекла

    ЗАДАНИЯ, ВЫПОЛНЕННЫЕ ВО ВРЕМЯ БАЗОВОГО ОБСЛУЖИВАНИЯ

    Базовая услуга будет отличаться от гаража к гаражу, но все они должны включать:

    • Замена масла
    • Замена свечи зажигания
    • Замена воздушного фильтра
    • Проверка давления в шинах
    • Проверка состояния шин
    • Проверка жидкости

    Замена масла

    Прежде чем залезть под машину, первое, что нужно сделать, это немного ее прогреть, быстро объехав квартал, или оставить на холостом ходу около пяти минут.Это позволит маслу течь более свободно, облегчая и ускоряя его слив.

    В зависимости от дорожного просвета вашего автомобиля можно производить замену масла, не поднимая его на пандусах или осевых опорах. Однако размещение его выше на ровной поверхности облегчит работу.

    Как только автомобиль занял свое место с помощью домкрата или пандусов, самое время поставить поддон для слива масла под пробкой поддона. Перед тем, как открутить пробку поддона, снимите масляную крышку из-под капота на верхней стороне двигателя — ее установка на место иногда может вызвать разрежение при сливе масла.

    Пробка поддона на самом деле представляет собой болт, прикрепленный к нижней части поддона. Как правило, это либо 14-миллиметровый болт, либо болт с внутренним шестигранником, который можно открутить торцевым ключом.

    Пока масло стекает в поддон, возьмите инструмент для снятия масляного фильтра, закрепите его на текущем масляном фильтре и отверните его против часовой стрелки. Обычно для того, чтобы двигатель полностью перестал капать масло, требуется около часа; нет необходимости ждать так долго (в гараже не будет), но если у вас есть время, имеет смысл слить как можно больше старого масла.

    Когда вы будете готовы, возьмите новый масляный фильтр и слегка смочите резиновое уплотнение новым маслом, чтобы обеспечить более прочное уплотнение и позволить вам правильно его затянуть. Верните его в то же положение, что и старый фильтр, и сначала затяните вручную. Чтобы убедиться, что он должным образом герметизирован и не протекает масло, используйте инструмент для снятия, перевернув его, чтобы слегка затянуть его.

    Перед тем, как снова вставить пробку поддона, вы можете пролить немного нового масла через двигатель, чтобы вымыть остатки старого масла.В этом шаге нет необходимости, поэтому, если вы не хотите этого делать, просто замените пробку поддона и снимите автомобиль с осей или рампы.

    Для большей точности при заливке нового масла в автомобиль можно использовать воронку. Обязательно добавляйте только понемногу и проверяйте щуп, чтобы убедиться, что вы не переполняете двигатель. Как только уровень масла станет чуть ниже отметки максимального уровня, закройте крышку маслёнки и дайте двигателю поработать около 10 минут, чтобы масло добралось до необходимых деталей.

    Заглушите двигатель и еще раз проверьте уровень масла.Добавьте еще масла, если уровень опустился ниже средней отметки на щупе.

    Теги: автосервис
    базовый автосервис
    Сделай сам
    руководство
    техническое обслуживание автомобиля
    смена масла
    замена свечи зажигания
    замена воздушного фильтра
    проверьте давление в шинах
    проверить состояние шин

    Категория: Советы

    После замены масла важно утилизировать его ответственно. Отработанное моторное масло следует хранить в закрытой таре и не смешивать с другими веществами — не сливайте его в канализацию или на землю.

    Отнесите запечатанный контейнер в масляный банк, чтобы утилизировать его безопасным и законным образом. Вы можете найти ближайший к вам нефтяной банк на веб-сайте нефтяного банка, позвонить по телефону 03708 506 506 или обратиться к местному уполномоченному по утилизации.

    ЗАМЕНА СВЕЧИ ЗАЖИГАНИЯ

    Обычно производители рекомендуют заменять свечи зажигания каждые 30 000 миль (проверьте руководство пользователя, чтобы подтвердить свой автомобиль), поэтому вам, возможно, не придется вносить изменения при каждом базовом обслуживании.

    Если ваш автомобиль не запускается, чрезмерно вибрирует на холостом ходу или имеет пониженный расход топлива, это все признаки того, что ваши свечи зажигания нуждаются в замене.Как вариант, вы можете визуально проверить, нет ли ржавчины на концах или трещин в керамике посередине.

    Чтобы найти свечи зажигания, просто проследите за проводами свечей зажигания — обычно они находятся по обе стороны от двигателя. Снимите провода свечи зажигания, потянув за «пыльник», а не за сам провод, чтобы открыть свечу.

    Возьмите патрон свечи зажигания (может потребоваться удлинитель) и вставьте его в зазор, оставленный проводом свечи зажигания. Надавите на свечу и выньте ее из кобуры, повернув гнездо против часовой стрелки, и вы сможете ослабить свечу зажигания до конца вручную.

    Возьмите новую свечу зажигания, вставьте ее в патрон свечи зажигания и опустите в зазор. Убедитесь, что вы затягиваете его только вручную, прежде чем использовать гаечный или динамометрический ключ, чтобы немного затянуть его. Верните провод свечи зажигания на место и повторите процедуру для остальных свечей.

    ЗАМЕНА ВОЗДУШНОГО ФИЛЬТРА

    Большинство автомобилей оснащено воздушной камерой, закрывающей воздушный фильтр. Обычно они удерживаются на месте только набором зажимов, но некоторые крепятся винтами, поэтому вам может понадобиться отвертка.

    После того, как воздушный ящик отстегнут, вы можете снять его, чтобы открыть воздушный фильтр, который, скорее всего, будет черным от всей застрявшей грязи. Вытащите старый воздушный фильтр и замените его новым, чистым, белым.

    Просто замените и закрепите воздушный короб.

    ПРОВЕРКА ДАВЛЕНИЯ В ШИНАХ

    Когда вы проверяете давление в шинах, всегда лучше, чтобы шины были холодными. Чтобы понять номинальное давление в шинах вашего автомобиля, вам сначала нужно найти правильное давление в шинах — обычно вы можете найти их в руководстве по эксплуатации вашего автомобиля, внутри крышки бензобака или напечатанных на внутреннем выступе двери водителя.Кроме того, вы можете ввести регистрационный номер на веб-сайте Национальной службы шин.

    Присоедините манометр к клапану каждой шины, запишите показания и сверьте их с правильным номиналом. Если давление слишком низкое, вы можете купить воздушный насос, чтобы накачать шину дома или на автозаправочной станции. С другой стороны, если давление слишком высокое, позвольте некоторому количеству воздуха выйти, когда пылезащитный колпачок снят, и перепроверьте давление, пока оно не станет правильным.

    Не забудьте проверить запасное колесо — никогда не знаешь, когда оно может понадобиться.

    ПРОВЕРКА СОСТОЯНИЯ ШИНЫ

    Помимо проверки давления в шинах, вы также должны отметить глубину протектора и посмотреть, есть ли какие-либо видимые повреждения, такие как выпуклости, порезы или какие-либо предметы, проткнувшие стенку шины.

    В Великобритании минимальная допустимая глубина протектора составляет 1,6 мм (хотя для дополнительной безопасности рекомендуется менять шины, когда они достигают 3 мм). Вы можете легко увидеть, есть ли у ваших шин допустимая глубина протектора, используя тест 20p.

    Если какая-либо из ваших шин опустилась ниже установленной законом нормы или имеет видимые повреждения, вам следует немедленно их заменить.Это работа, которую вы могли бы выполнить самостоятельно, но для сохранения углов установки колес ее, вероятно, лучше всего выполнить профессионалом с более современным оборудованием.

    ПРОВЕРКА ЖИДКОСТИ

    В дополнение к замене масла, базовое обслуживание будет включать проверку и пополнение других уровней жидкости, включая омыватель ветрового стекла, антифриз / воду, тормозную жидкость, жидкость для гидроусилителя руля и охлаждающую жидкость двигателя.

    Используя фонарик, обычно можно увидеть уровень каждой из этих жидкостей, подняв соответствующие крышки и заглянув внутрь контейнеров.Если какой-либо из них выглядит низким, вы можете — и должны — пополнить его.

    ДОПОЛНИТЕЛЬНОЕ ОБСЛУЖИВАНИЕ

    Выполнение перечисленных выше работ, безусловно, сэкономит вам деньги и даст вам лучшее представление о том, как работает ваш автомобиль; однако это только базовые проверки, которые следует выполнять ежегодно.

    Большинству автомобилей требуется «серьезное обслуживание» каждые два года для более тщательной проверки двигателя, рулевого управления, системы привода, топливной системы, электрики, тормозов, выхлопной системы и подвески, которые должны выполняться профессиональным механиком.Вот полный контрольный список всего, что проверяется, когда ваша машина отправляется в гараж для обслуживания.

    Наши технические специалисты предлагают ряд вариантов обслуживания, охватывающих все, от базового до основного обслуживания по бесконкурентным ценам.

    <Назад ко всем блогам .

    Как работают самоуправляемые автомобили?

    Где все беспилотные автомобили? Это то, что вы, вероятно, говорите себе после того, как многие крупные технологические и автомобильные компании прогнозировали, что к следующему году, в 2020 году, полностью автономные технологии будут развернуты во многих автопарках.

    Хотя этот «крайний срок», похоже, не будет соблюден, за последние несколько лет беспилотные автомобили и автономные технологии добились значительных успехов. Совсем недавно автономный грузовик-полуприцеп совершил поездку по территории США.С. без проблем.

    Система автопилота Tesla, безусловно, была изюминкой технологий автономного вождения, и с самого начала она была в центре внимания. У Tesla есть преимущество первопроходца, поскольку она заново изобрела структуру и функционирование автомобильной компании. В прошлом году система автопилота Tesla наработала более 2 миллиардов миль .

    Это значительный пробег с очень небольшим количеством аварий по сравнению с водителями-людьми.

    Поскольку технологии все еще развиваются, возможно, все еще находятся в зачаточном состоянии, что такое технология самоуправления и как работают автомобили, оснащенные ею?

    Что такое беспилотные автомобили?

    Термины «самоуправление» и «автономный» используются как синонимы, и по сути так и есть.Автономность является более общей, тогда как автономное вождение относится только к транспортным средствам. В случае с автомобилями эти детали не имеют значения.

    Беспилотные автомобили полагаются на аппаратное и программное обеспечение, чтобы двигаться по дороге без вмешательства пользователя. Оборудование собирает данные; программное обеспечение систематизирует и компилирует его. Что касается программного обеспечения, входные данные обычно обрабатываются с помощью алгоритмов машинного обучения или сложных строк кода, которые были обучены в реальных сценариях. Именно эта технология машинного обучения лежит в основе технологий беспилотного вождения.

    По мере того как все больше и больше данных обрабатывается с помощью алгоритмов автономного самоуправления, они становятся только лучше и лучше — умнее и умнее. Алгоритмы машинного обучения могут, по сути, научить себя функционировать, если им поставлены правильные ограничения и цели.

    Уровни автономных транспортных средств

    Когда мы думаем об автономных или беспилотных транспортных средствах, мы, вероятно, думаем об автомобиле или полуавтомобиле, который может управлять собой полностью без участия человека.Хотя это автономно, это не говорит всей истории. Этот «полностью автономный» сценарий представляет собой автономное транспортное средство 5 уровня , уровни 0–5 представляют полный спектр вождения, от полностью человеческого, до 5 , полностью компьютерного.

    Взгляните на полезную инфографику ниже, чтобы визуализировать эти 5 различных уровней автоматизации.

    Источник: The Simple Dollar

    Чтобы объяснить каждую деталь более конкретным текстом, мы выложили их все ниже.

    Уровень 0: Водитель постоянно полностью контролирует автомобиль.

    Уровень 1: Управление отдельными транспортными средствами автоматизировано, например, электронный контроль устойчивости или автоматическое торможение.

    Уровень 2 : По крайней мере, два элемента управления могут быть автоматизированы одновременно, например, адаптивный круиз-контроль в сочетании с удержанием полосы движения.

    Уровень 3: 75% автоматизация . В определенных условиях водитель может полностью отказаться от управления всеми критически важными для безопасности функциями.Автомобиль определяет, когда условия требуют, чтобы водитель снова взял управление на себя, и предоставляет водителю «достаточно комфортное время перехода» для этого.

    Уровень 4: Транспортное средство выполняет все критически важные для безопасности функции на протяжении всей поездки, при этом от водителя не ожидается, что он будет управлять транспортным средством в любое время.

    Уровень 5: В транспортном средстве люди только в качестве пассажиров, взаимодействие с людьми не требуется или возможно.

    СВЯЗАННЫЙ: UBER ВОЗВРАЩАЕТ АВТОМОБИЛИ НА РАБОТУ, НО С ЧЕЛОВЕКАМИ

    Какие технологии используются в беспилотных автомобилях?

    Беспилотные автомобили включают в себя значительное количество технологий.Аппаратное обеспечение этих автомобилей оставалось довольно стабильным, но программное обеспечение, стоящее за автомобилями, постоянно меняется и обновляется. Рассматривая некоторые из основных технологий, мы имеем:

    Камеры

    Илон Маск, как известно, заявил, что камеры — единственная сенсорная технология, необходимая для беспилотных автомобилей, нам просто нужны алгоритмы, чтобы иметь возможность полностью воспринимать получаемые ими изображения . Изображения с камеры фиксируют все, что необходимо для вождения автомобиля, просто мы все еще разрабатываем новые способы для компьютеров, чтобы обрабатывать визуальные данные и переводить их в трехмерные данные.

    У Teslas 8 внешних камер , чтобы помочь им понять окружающий мир.

    Радар

    Радар — одно из основных средств, которые беспилотные автомобили используют, чтобы «видеть» вместе с LiDar, компьютерными изображениями и камерами. Радар имеет самое низкое разрешение из трех, но он может видеть сквозь неблагоприятные погодные условия, в отличие от LiDAR, который основан на свете. Радар, с другой стороны, основан на радиоволнах, что означает, что он может распространяться сквозь такие вещи, как дождь или снег.

    LiDAR

    Датчики LiDAR — это то, что вы увидите на вертящихся беспилотных автомобилях. Эти датчики излучают свет и используют обратную связь для создания высокодетализированной трехмерной карты окружающей местности.

    LiDAR имеет очень высокое разрешение по сравнению с RADAR, но, как мы упоминали выше, у него есть ограничения в условиях плохой видимости из-за того, что он основан на свете.

    Другие датчики

    Беспилотные автомобили также будут использовать традиционное GPS-слежение, наряду с ультразвуковыми датчиками и инерциальными датчиками, чтобы получить полную картину того, что делает автомобиль, а также что происходит вокруг него.В сфере машинного обучения и технологий самоуправления чем больше данных будет собрано, тем лучше.

    Computer Power

    Всем беспилотным автомобилям и практически всем современным автомобилям требуется бортовой компьютер, чтобы обрабатывать все, что с ним происходит, в режиме реального времени.

    Беспилотным автомобилям требуется исключительная вычислительная мощность, поэтому вместо традиционных ЦП они используют графические процессоры или ГП для вычислений. Однако даже самые лучшие графические процессоры оказались недостаточными для экстремальной обработки данных, наблюдаемой в беспилотных автомобилях, поэтому Tesla представила ускорительный чип нейронной сети, или NNA.Эти NNA обладают исключительной мощностью обработки в реальном времени, способной обрабатывать изображения в реальном времени.

    С точки зрения перспективы между CPU, GPU и NNA, это количество гига-операций в секунду, которое они могут обрабатывать, или GOPS:

    NNA являются явным победителем во много раз.

    Будущее автономных и самоуправляемых транспортных средств

    Примерно 93% всех автомобильных аварий происходят из-за человеческой ошибки. Хотя большая часть общества сопротивляется идее беспилотных автомобилей, простой факт в том, что они уже безопаснее, чем водители-люди.Беспилотные автомобили, когда они полностью протестированы и построены, могут революционизировать нашу туристическую инфраструктуру.

    Пройдет еще некоторое время, прежде чем мы увидим, что уровень 5 автономия реализован в автомобилях на дороге, но на данный момент уровень 2 становится обычным явлением в современных автомобилях. Скоро нас ждут следующие уровни.

    Если вы хотите увидеть часть того, что мы обсуждали в этой статье, и многое другое в визуальной, анимированной, инфографической форме, взгляните на инфографику из The Simple Dollar ниже.

    Источник: The Simple Dollar .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
